クラウド最適化ファイルを用いた筆ポリゴン公開サイトの構築

農村計画学会2022年度秋期大会発表資料

Transcript

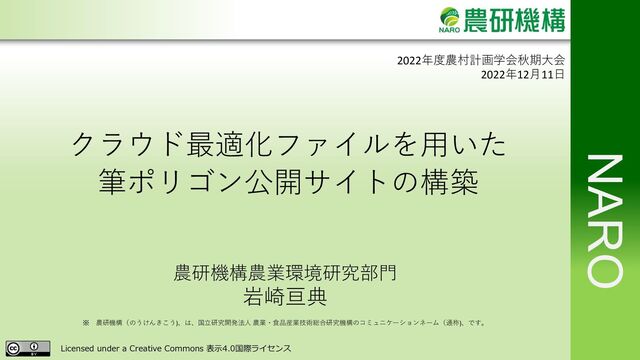

1. Licensed under a Creative Commons 表⽰4.0国際ライセンス NARO ※ 農研機構（のうけんきこう)、は、国⽴研究開発法⼈ 農業・⾷品産業技術総合研究機構のコミュニケーションネーム（通称)、です。 Licensed under a Creative Commons 表⽰4.0国際ライセンス 2022年度農村計画学会秋期⼤会 2022年12⽉11⽇ クラウド最適化ファイルを⽤いた 筆ポリゴン公開サイトの構築 農研機構農業環境研究部⾨ 岩崎亘典
2. Licensed under a Creative Commons 表⽰4.0国際ライセンス 1 • Agenda • 背景と⽬的 • クラウド最適化ファイルの利点 • サイト構築⽅法 • 公開⽤筆ポリゴンデータの作成 • 筆ポリゴン公開サイトの構築 • 考察およびまとめ • 短く結論！！ • これからはFlatGeobufです！ • ShapeFileはやめましょう。 • 右のサイトを覚えてください！ • https://bit.ly/fudepoly47_2022 • 使ってくださるとうれしい！ クラウド最適化ファイルを⽤いた筆ポリゴン公開サイトの構築 筆ポリゴン公開サイト
3. Licensed under a Creative Commons 表⽰4.0国際ライセンス 2 • 農村計画における地図 • 合意形成，計画の検討、現状把握に有効 • 公開の⼿段 • 紙媒体またはWeb • Webの場合 • Google Map等のサービス，独⾃Webサーバの構築 → ⼀⻑⼀短がある • 「サーバレス」技術 • クラウドサービス使⽤し，サーバの維持管理 コストを下げる • クラウド最適化（Cloud Optimized）として， GIS関連でも開発が進んでいる 背景と⽬的 https://www.midorinet-kagoshima.jp/maps/users/report_conf?id=311&c=6 https://www.naigai-map.co.jp/achievements/?id=1606808067-567895
4. Licensed under a Creative Commons 表⽰4.0国際ライセンス 3 • Cloud Optimizedファイルの例 • Cloud Optimized GeoTiff (COG) • 例：関東地⽅迅速測図原図（17.7 GB） • https://boiledorange73.sakura.ne.jp/data/cog- kanto_rapid-3857.tif • https://zenn.dev/boiledorange73/articles/0057- using-cog • Cloud Optimized Point Cloud • 例：ドローン取得点群データ（450MB） • https://viewer.copc.io/?copc=https://habs.rad.naro .go.jp/spatial_data/COPC/midou.copc.laz • データの公開等に最適 • ⽬的 • 筆ポリゴン公開サイトをCloud Optimized ファイルで作成する 背景と⽬的
5. Licensed under a Creative Commons 表⽰4.0国際ライセンス 4 • 元データ • 農林⽔産省の公開サイトから取得 • https://open.fude.maff.go.jp/ • 市町村毎のGeoJSON形式ファイル • 都道県毎のFlatGeobufファイルを作成 • Cloud Optimized ファイルの⼀つ • オープンソースで開発 http://flatgeobuf.org/ • 結合はWindows 64bit，OSGeo4Wを使⽤ • BATを⽤い⾃動化 • https://github.com/wata909/fudepoly47/tree/main/scripts • 変換結果 • 元ファイル：最⼤1120GB，最⼩91MB，全体 26.0GB • 後ファイル：最⼤730MB，最⼩58MB，全体 16.6GB 筆ポリゴン公開サイトの構築
6. Licensed under a Creative Commons 表⽰4.0国際ライセンス 5 • FlatGeobufについては，以下の資料が参考になります。 • シェープファイルの真の後継規格 FlatGeobufの普及啓蒙活動 筆ポリゴン公開サイトの構築 資料へのリンク
7. Licensed under a Creative Commons 表⽰4.0国際ライセンス 6 • 右図のサイトを作成 • FlatGeobufのサンプルページを改良 • ナビゲーション⽤のカラム地図を配置 • https://github.com/tabularmaps • 表⽰データをダウンロード可能 • リンク切れ等があったらお知らせください • 筆ポリゴンは⻘枠の部分のみ表⽰ • データの⼀部のみをDLしている • クリックによる属性表⽰ • ID，地⽬，市町村コード • 地⽬100：⽥，地⽬200：畑 筆ポリゴン公開サイトの構築 筆ポリゴン公開サイト
8. Licensed under a Creative Commons 表⽰4.0国際ライセンス 7 • FlatGeobufファイル転送の検証 • つくば市を例に確認 • 単純なリクエスト：32.42MB転送 • https://wata909.github.io/fudepoly47/fude_2022_tsukuba_simple.html • Rangeリクエスト：複数に分割して転送 • https://wata909.github.io/fudepoly47/fude_2022_tsukuba_range.html 筆ポリゴン公開サイトの構築
9. Licensed under a Creative Commons 表⽰4.0国際ライセンス 8 • WebデータをQGISで表⽰可 • 右の図はCOGの迅速測図， FlatGeobufの筆ポリゴン，地 理院タイルの重ね合わせ • QGISの分析機能も使⽤可 • 属性表⽰，空間演算は確認 • データ活⽤の推進が期待 筆ポリゴン公開サイトの構築
10. Licensed under a Creative Commons 表⽰4.0国際ライセンス 9 • ソースコードはGithubにて公開 • https://github.com/wata909/fudepoly47 • データは別サイトです • ライセンス • データは筆ポリゴンと同様 • 筆ポリゴンの利⽤規約.pdf (maff.go.jp) • 政府標準利⽤規約2.0準拠，CC BY 4.0 国 際と互換 • ソースはBSD-3-Clause license • DEMO • https://habs.rad.naro.go.jp/ spatial_data/fudepoly47/ • 時間があれQGISも 筆ポリゴン公開サイトの構築
11. Licensed under a Creative Commons 表⽰4.0国際ライセンス 10 • 既存データ形式との⽐較 • 地図タイル形式：⼤規模データに有効 • 部分更新が容易。ただし⼿順の標準化が必要 • 公開⽤にはオリジナルデータは別に準備 • GeoJSON形式：⼩さなファイルに最適 • Web表⽰と公開⽤データが同⼀。テキスト形式なので 可読性が⾼い • サイズが⼤きい • FlatGeobuf：⼤きなデータも可能 • Web表⽰と公開⽤データが同⼀。サイズも⼩さい • 部分的更新が難しい • ⽤途に応じて使い分けが必要 • なお，ShapeFileは問題が多く⾮推奨 • ⾊々な場⾯での活⽤を期待した 考察およびまとめ http://switchfromshapefile.org/
12. Licensed under a Creative Commons 表⽰4.0国際ライセンス 11 • 謝辞 • 本研究はJSPS科研費 20H03121の助 成を受けたものです。 • 本研究を実施するにあたり朝⽇航洋 株式会社・（⼀社）OSGeo⽇本⽀部 の嘉⼭洋⼀⽒より貴重なご助⾔を頂 いた。 • ⾼機能のソフトウェアをオープン ソースとして公開してるFlatGeobuf 開発チーム，OSGeo4W開発チーム， Leaflet開発チームに感謝します。 • Leaflet開発者のVolodymyr Agafonkin ⽒の故国ウクライナに、⼀⽇も早く 平穏が訪れることを祈ります。 クラウド最適化ファイルを⽤いた筆ポリゴン公開サイトの構築
