eBPF関連用語メモ

eBPF関連の言葉について簡単にまとめたメモ

Transcript

1. 1
   eBPF 関連用語メモ
   森若和雄
   2018-11-08


   View Slide

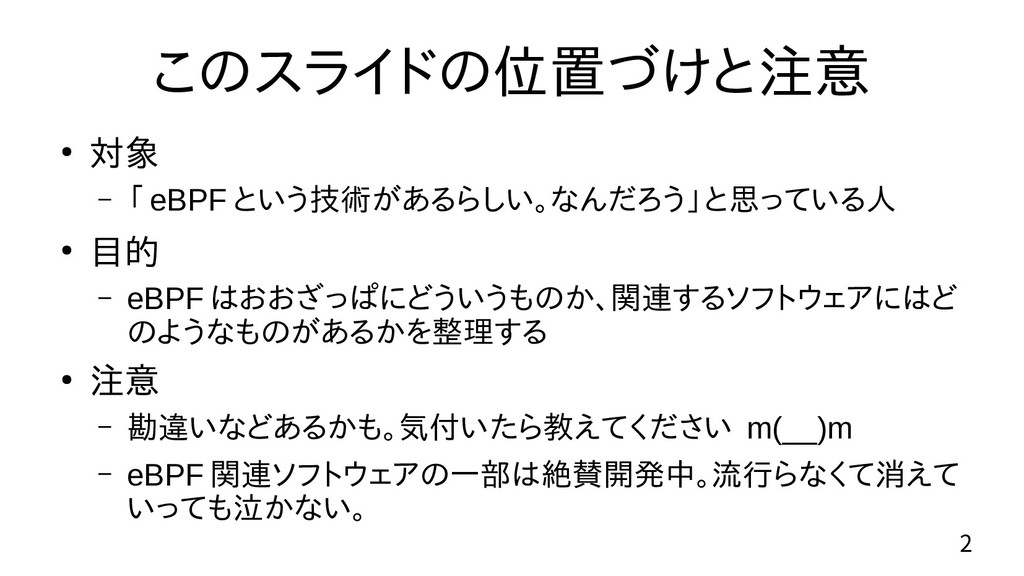

2. 2
   このスライドの位置づけと注意
   ●
   対象
   – 「 eBPF という技術があるらしい。なんだろう」と思っている人
   ●
   目的
   – eBPF はおおざっぱにどういうものか、関連するソフトウェアにはど
   のようなものがあるかを整理する
   ●
   注意
   – 勘違いなどあるかも。気付いたら教えてください m(__)m
   – eBPF 関連ソフトウェアの一部は絶賛開発中。流行らなくて消えて
   いっても泣かない。


   View Slide

3. 3

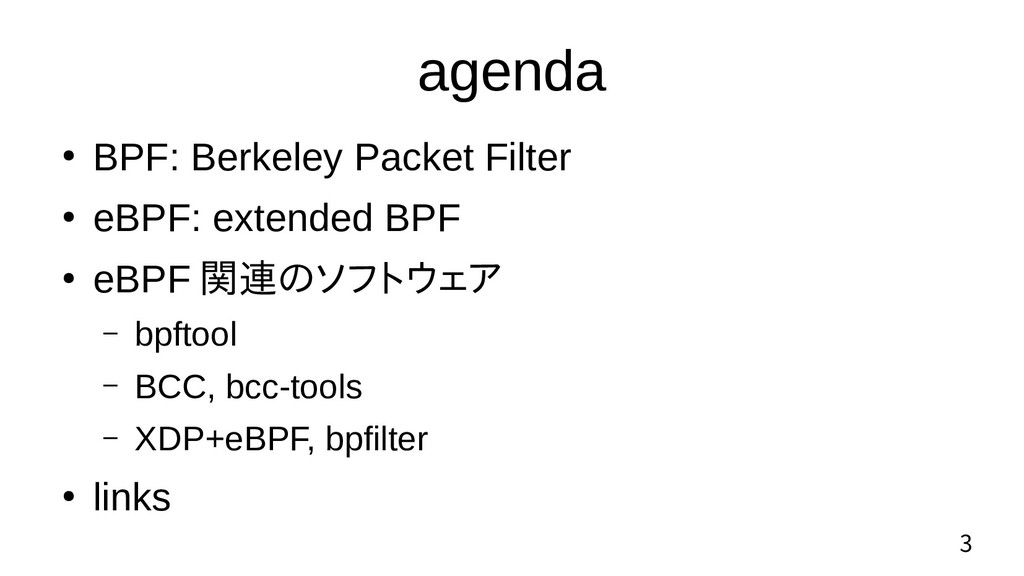

   agenda
   ●
   BPF: Berkeley Packet Filter
   ●
   eBPF: extended BPF
   ●
   eBPF 関連のソフトウェア
   – bpftool
   – BCC, bcc-tools
   – XDP+eBPF, bpfilter
   ●
   links


   View Slide

4. 4
   BPF: Berkeley Packet Filter
   ●
   UNIX カーネルでネットワークのパ
   ケットフィルタを実装するに導入さ
   れた仕組み (1992 年 )
   ●
   ユーザランドのプログラムが必要に
   応じてパケットを選別するためのプ
   ログラムを構成し、カーネルに渡す
   ●
   カーネルはパケットをフィルタした
   結果を返したり送ったりする
   BPF バイナリ
   アプリケー
   ション
   BPF バイナリ
   システムコールや
   デバイス経由で渡す
   検証
   実行
   kernel 内
   フック
   BPF JIT
   kernel


   View Slide

5. 5

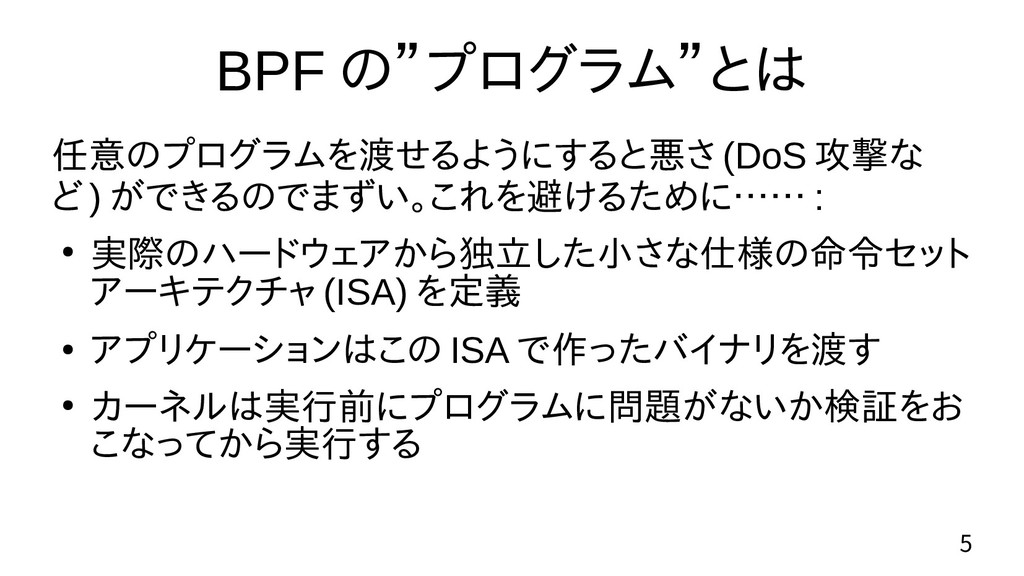

   BPF の”プログラム”とは
   任意のプログラムを渡せるようにすると悪さ (DoS 攻撃な
   ど ) ができるのでまずい。これを避けるために…… :
   ●
   実際のハードウェアから独立した小さな仕様の命令セット
   アーキテクチャ (ISA) を定義
   ●
   アプリケーションはこの ISA で作ったバイナリを渡す
   ●
   カーネルは実行前にプログラムに問題がないか検証をお
   こなってから実行する


   View Slide

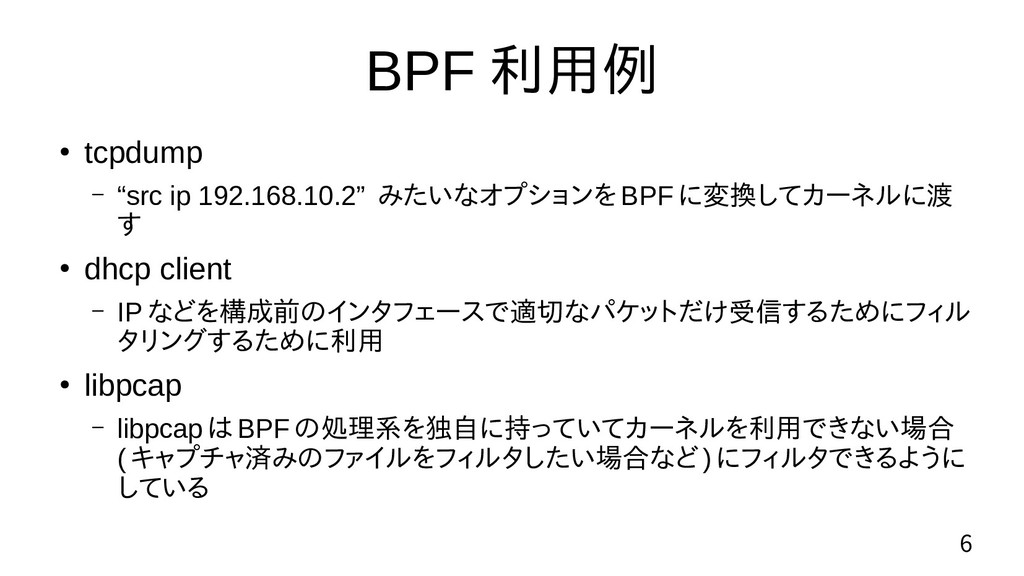

6. 6
   BPF 利用例
   ●
   tcpdump
   – “src ip 192.168.10.2” みたいなオプションをBPF に変換してカーネルに渡
   す
   ●
   dhcp client
   – IP などを構成前のインタフェースで適切なパケットだけ受信するためにフィル
   タリングするために利用
   ●
   libpcap
   – libpcap はBPF の処理系を独自に持っていてカーネルを利用できない場合
   ( キャプチャ済みのファイルをフィルタしたい場合など ) にフィルタできるように
   している


   View Slide

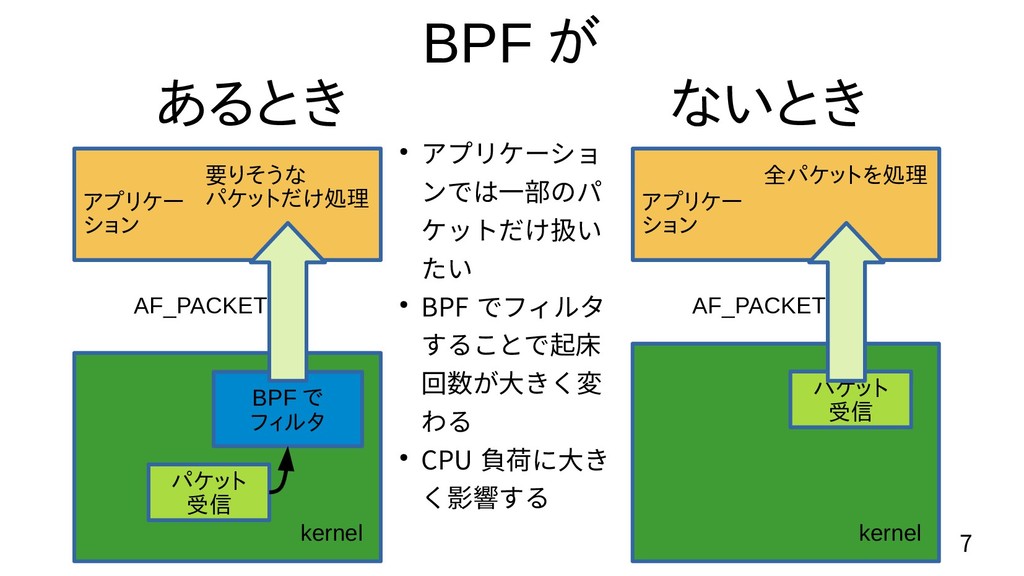

7. 7
   BPF が
   あるとき ないとき
   アプリケー
   ション
   BPF で
   フィルタ
   パケット
   受信
   kernel
   要りそうな
   パケットだけ処理
   AF_PACKET
   アプリケー
   ション
   パケット
   受信
   kernel
   全パケットを処理
   AF_PACKET
   ● アプリケーショ
   ンでは一部のパ
   ケットだけ扱い
   たい
   ● BPF でフィルタ
   することで起床
   回数が大きく変
   わる
   ● CPU 負荷に大き
   く影響する


   View Slide

8. 8

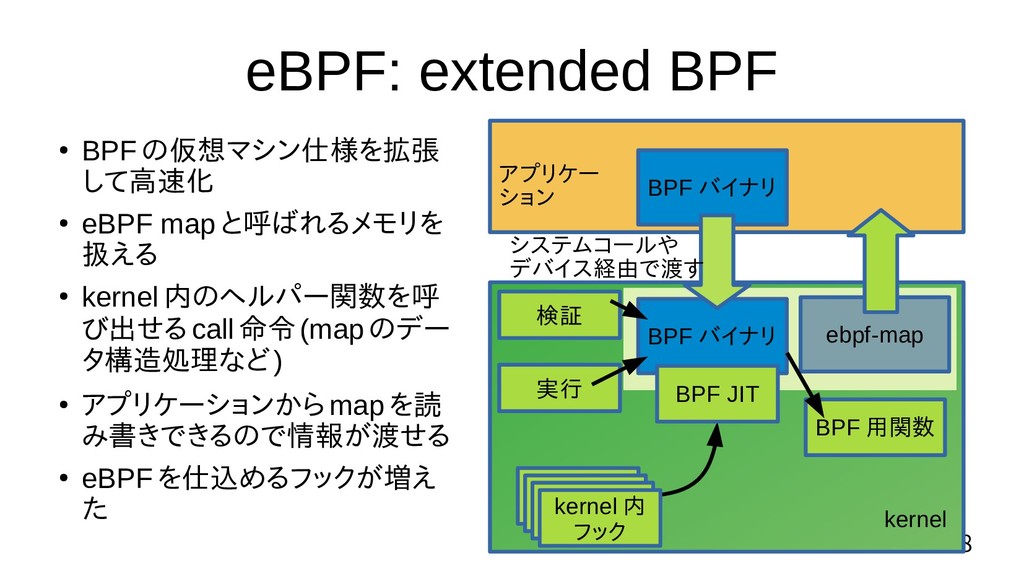

   eBPF: extended BPF
   ●
   BPFの仮想マシン仕様を拡張
   して高速化
   ●
   eBPF mapと呼ばれるメモリを
   扱える
   ●
   kernel 内のヘルパー関数を呼
   び出せるcall 命令(mapのデー
   タ構造処理など)
   ●
   アプリケーションからmapを読
   み書きできるので情報が渡せる
   ●
   eBPFを仕込めるフックが増え
   た
   BPF バイナリ
   アプリケー
   ション
   BPF バイナリ
   システムコールや
   デバイス経由で渡す
   検証
   実行
   kernel 内
   フック
   BPF JIT
   ebpf-map
   kernel
   kernel 内
   フック
   kernel 内
   フック
   kernel 内
   フック
   BPF 用関数


   View Slide

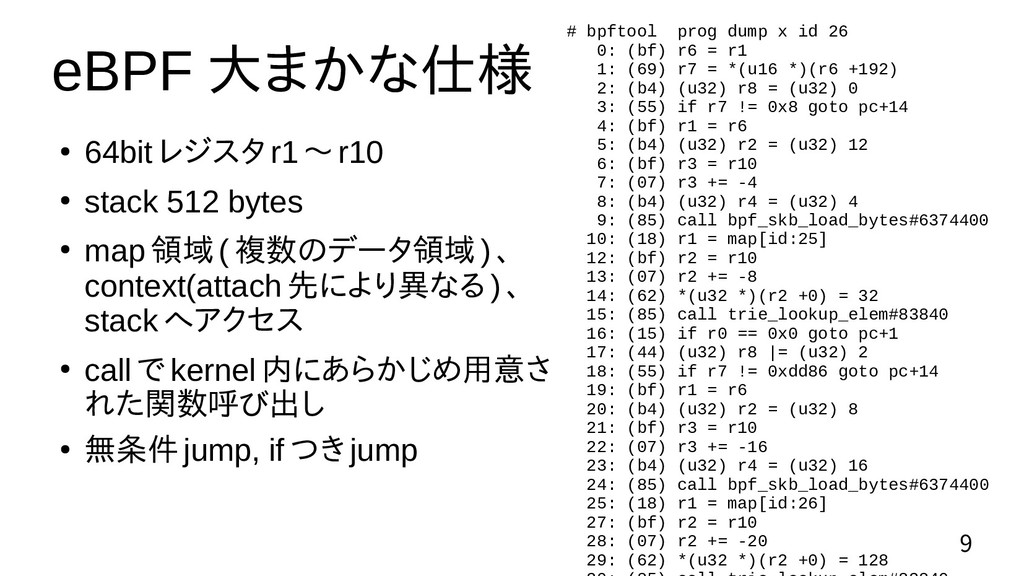

9. 9
   eBPF 大まかな仕様
   ●
   64bit レジスタ r1 〜 r10
   ●
   stack 512 bytes
   ●
   map 領域 ( 複数のデータ領域 ) 、
   context(attach 先により異なる ) 、
   stack へアクセス
   ●
   call で kernel 内にあらかじめ用意さ
   れた関数呼び出し
   ●
   無条件 jump, if つきjump
   # bpftool prog dump x id 26
   0: (bf) r6 = r1
   1: (69) r7 = *(u16 *)(r6 +192)
   2: (b4) (u32) r8 = (u32) 0
   3: (55) if r7 != 0x8 goto pc+14
   4: (bf) r1 = r6
   5: (b4) (u32) r2 = (u32) 12
   6: (bf) r3 = r10
   7: (07) r3 += -4
   8: (b4) (u32) r4 = (u32) 4
   9: (85) call bpf_skb_load_bytes#6374400
   10: (18) r1 = map[id:25]
   12: (bf) r2 = r10
   13: (07) r2 += -8
   14: (62) *(u32 *)(r2 +0) = 32
   15: (85) call trie_lookup_elem#83840
   16: (15) if r0 == 0x0 goto pc+1
   17: (44) (u32) r8 |= (u32) 2
   18: (55) if r7 != 0xdd86 goto pc+14
   19: (bf) r1 = r6
   20: (b4) (u32) r2 = (u32) 8
   21: (bf) r3 = r10
   22: (07) r3 += -16
   23: (b4) (u32) r4 = (u32) 16
   24: (85) call bpf_skb_load_bytes#6374400
   25: (18) r1 = map[id:26]
   27: (bf) r2 = r10
   28: (07) r2 += -20
   29: (62) *(u32 *)(r2 +0) = 128


   View Slide

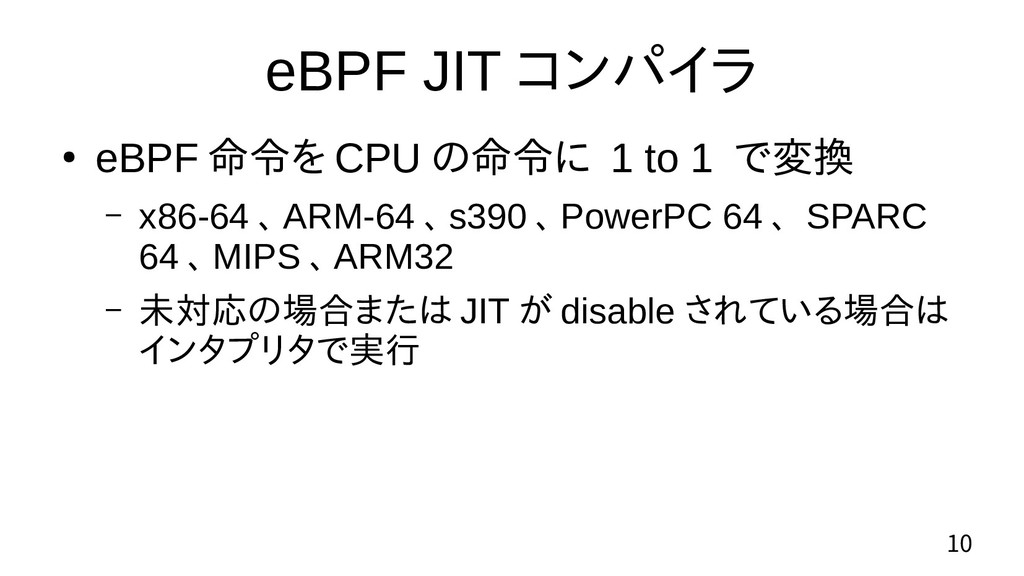

10. 10
    eBPF JIT コンパイラ
    ●
    eBPF 命令を CPU の命令に 1 to 1 で変換
    – x86-64 、 ARM-64 、 s390 、 PowerPC 64 、 SPARC
    64 、 MIPS 、 ARM32
    – 未対応の場合または JIT が disable されている場合は
    インタプリタで実行


    View Slide

11. 11

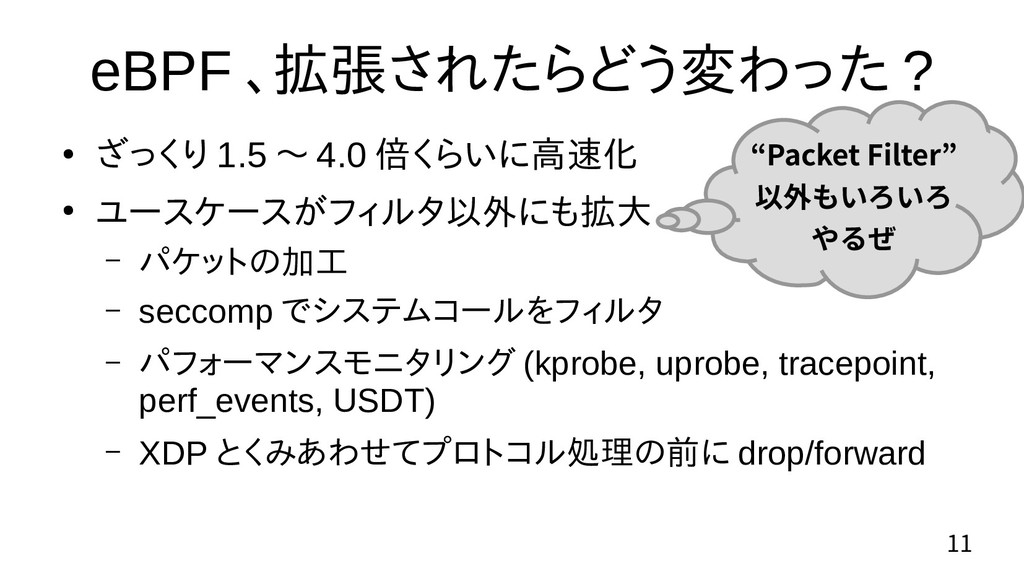

    eBPF 、拡張されたらどう変わった ?
    ●
    ざっくり 1.5 〜 4.0 倍くらいに高速化
    ●
    ユースケースがフィルタ以外にも拡大
    – パケットの加工
    – seccomp でシステムコールをフィルタ
    – パフォーマンスモニタリング (kprobe, uprobe, tracepoint,
    perf_events, USDT)
    – XDP とくみあわせてプロトコル処理の前に drop/forward
    “Packet Filter”
    以外もいろいろ
    やるぜ


    View Slide

12. 12

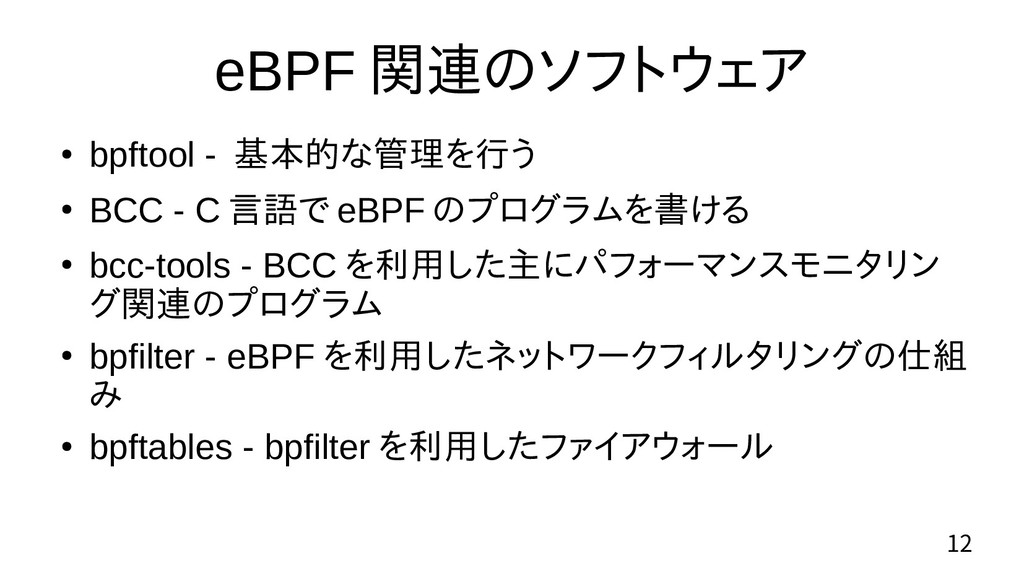

    eBPF 関連のソフトウェア
    ●
    bpftool - 基本的な管理を行う
    ●
    BCC - C 言語で eBPF のプログラムを書ける
    ●
    bcc-tools - BCC を利用した主にパフォーマンスモニタリン
    グ関連のプログラム
    ●
    bpfilter - eBPF を利用したネットワークフィルタリングの仕組
    み
    ●
    bpftables - bpfilter を利用したファイアウォール


    View Slide

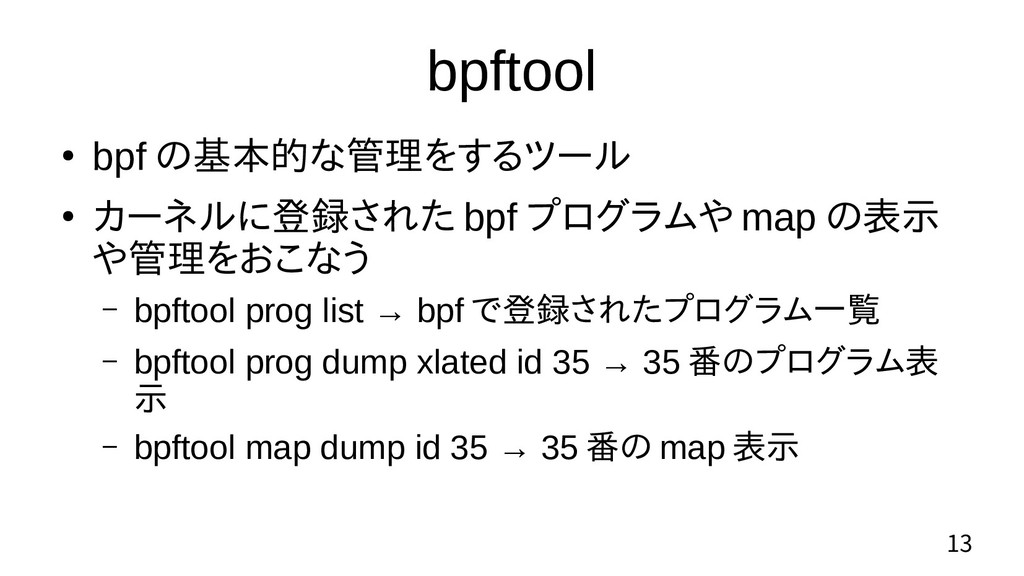

13. 13
    bpftool
    ●
    bpf の基本的な管理をするツール
    ●
    カーネルに登録された bpf プログラムや map の表示
    や管理をおこなう
    – bpftool prog list → bpf で登録されたプログラム一覧
    – bpftool prog dump xlated id 35 → 35 番のプログラム表
    示
    – bpftool map dump id 35 → 35 番の map 表示


    View Slide

14. 14

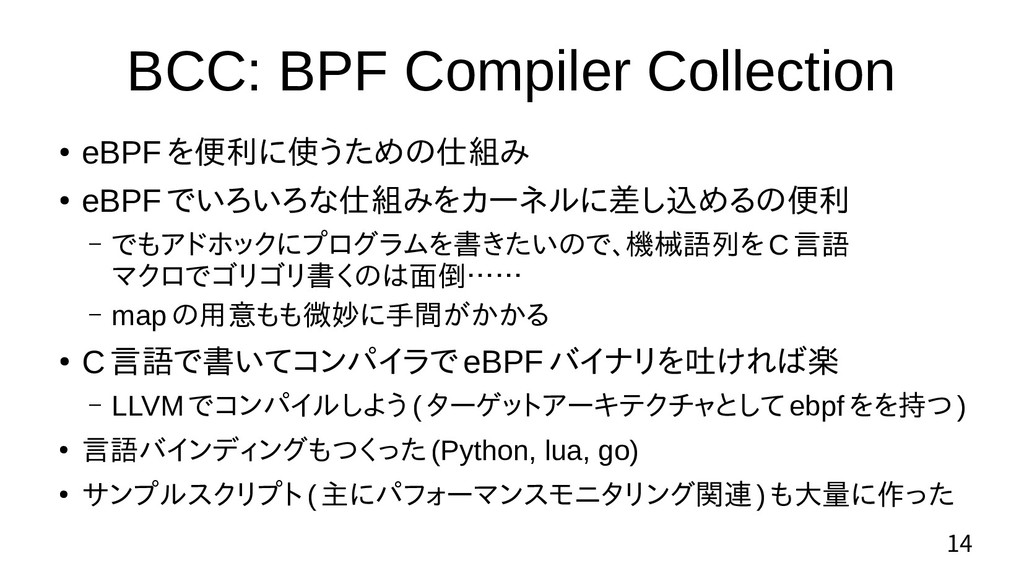

    BCC: BPF Compiler Collection
    ●
    eBPF を便利に使うための仕組み
    ●
    eBPF でいろいろな仕組みをカーネルに差し込めるの便利
    – でもアドホックにプログラムを書きたいので、機械語列をC 言語
    マクロでゴリゴリ書くのは面倒……
    – map の用意もも微妙に手間がかかる
    ●
    C言語で書いてコンパイラでeBPF バイナリを吐ければ楽
    – LLVM でコンパイルしよう( ターゲットアーキテクチャとしてebpf をを持つ)
    ●
    言語バインディングもつくった(Python, lua, go)
    ●
    サンプルスクリプト( 主にパフォーマンスモニタリング関連) も大量に作った


    View Slide

15. 15

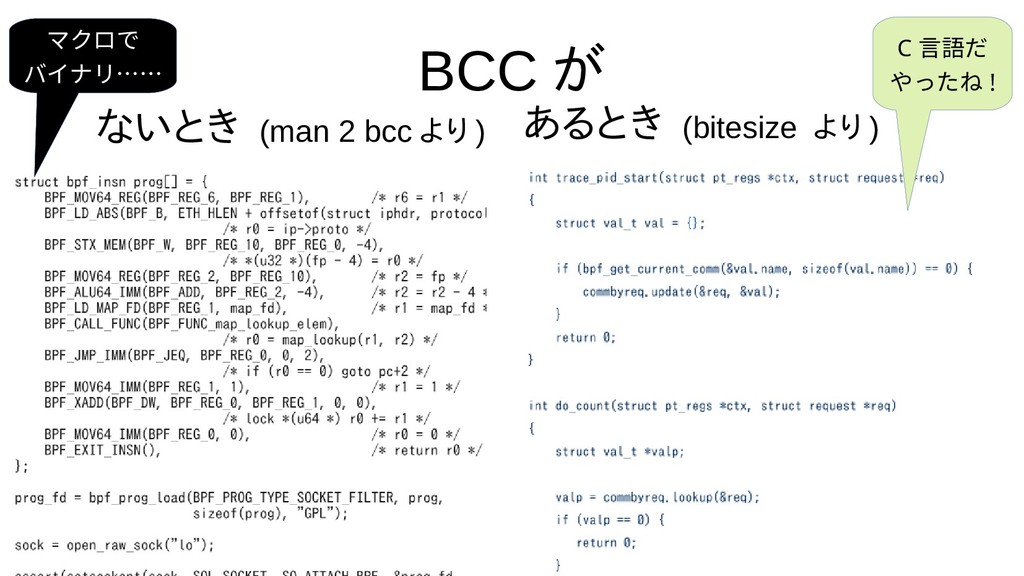

    BCC が
    ないとき (man 2 bcc より ) あるとき (bitesize より )
    C 言語だ
    やったね !
    マクロで
    バイナリ……


    View Slide

16. 16

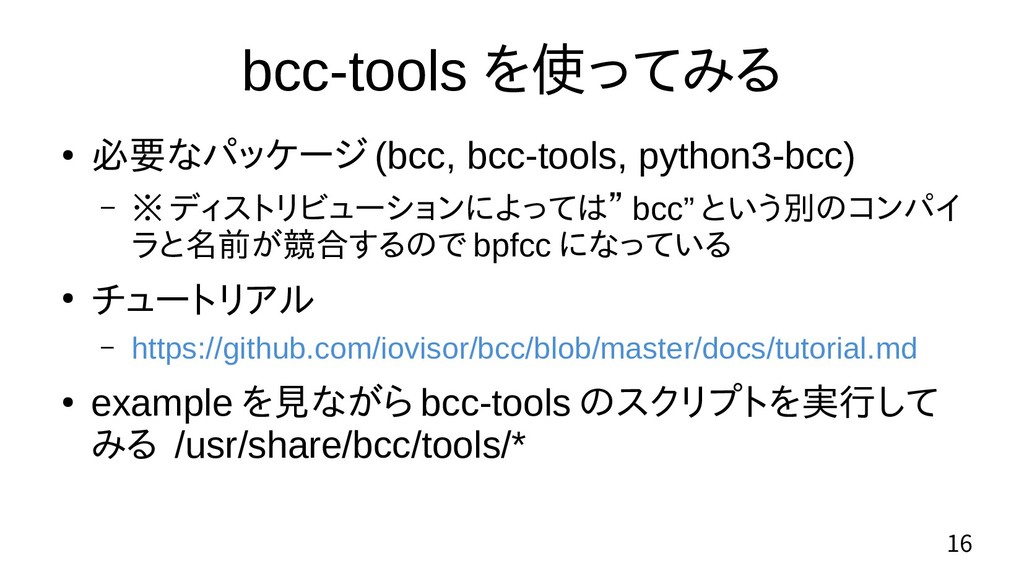

    bcc-tools を使ってみる
    ●
    必要なパッケージ (bcc, bcc-tools, python3-bcc)
    – ※ ディストリビューションによっては” bcc” という別のコンパイ
    ラと名前が競合するので bpfcc になっている
    ●
    チュートリアル
    – https://github.com/iovisor/bcc/blob/master/docs/tutorial.md
    ●
    example を見ながら bcc-tools のスクリプトを実行して
    みる /usr/share/bcc/tools/*


    View Slide

17. 17

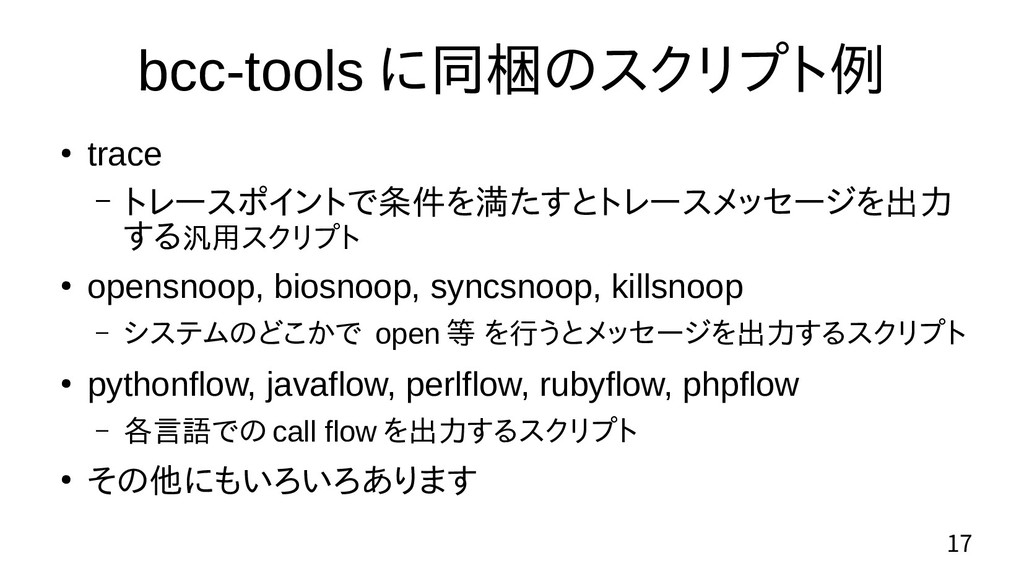

    bcc-tools に同梱のスクリプト例
    ●
    trace
    – トレースポイントで条件を満たすとトレースメッセージを出力
    する汎用スクリプト
    ●
    opensnoop, biosnoop, syncsnoop, killsnoop
    – システムのどこかで open 等 を行うとメッセージを出力するスクリプト
    ●
    pythonflow, javaflow, perlflow, rubyflow, phpflow
    – 各言語での call flow を出力するスクリプト
    ●
    その他にもいろいろあります


    View Slide

18. 18

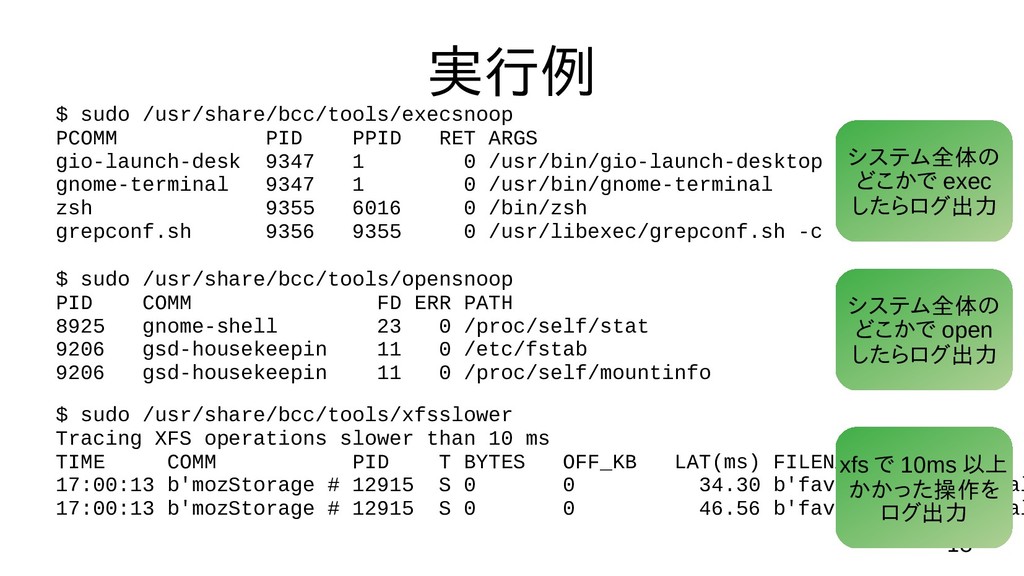

    実行例
    $ sudo /usr/share/bcc/tools/opensnoop
    PID COMM FD ERR PATH
    8925 gnome-shell 23 0 /proc/self/stat
    9206 gsd-housekeepin 11 0 /etc/fstab
    9206 gsd-housekeepin 11 0 /proc/self/mountinfo
    $ sudo /usr/share/bcc/tools/execsnoop
    PCOMM PID PPID RET ARGS
    gio-launch-desk 9347 1 0 /usr/bin/gio-launch-desktop gnome-terminal
    gnome-terminal 9347 1 0 /usr/bin/gnome-terminal
    zsh 9355 6016 0 /bin/zsh
    grepconf.sh 9356 9355 0 /usr/libexec/grepconf.sh -c
    $ sudo /usr/share/bcc/tools/xfsslower
    Tracing XFS operations slower than 10 ms
    TIME COMM PID T BYTES OFF_KB LAT(ms) FILENAME
    17:00:13 b'mozStorage # 12915 S 0 0 34.30 b'favicons.sqlite-wal
    17:00:13 b'mozStorage # 12915 S 0 0 46.56 b'favicons.sqlite-wal
    システム全体の
    どこかで exec
    したらログ出力
    システム全体の
    どこかで open
    したらログ出力
    xfs で 10ms 以上
    かかった操作を
    ログ出力


    View Slide

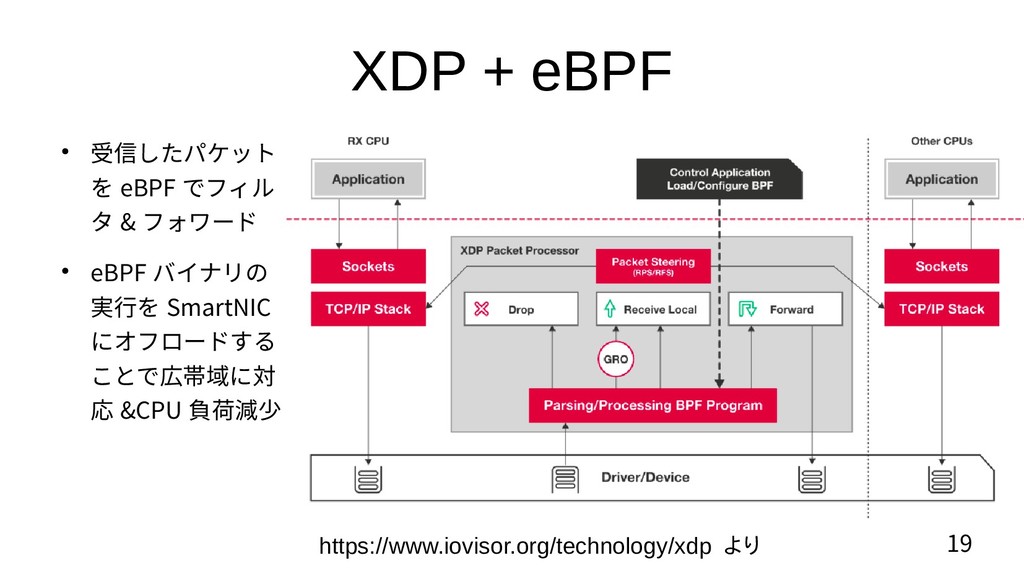

19. 19
    XDP + eBPF
    ● 受信したパケット
    を eBPF でフィル
    タ & フォワード
    ● eBPF バイナリの
    実行を SmartNIC
    にオフロードする
    ことで広帯域に対
    応 &CPU 負荷減少
    https://www.iovisor.org/technology/xdp より


    View Slide

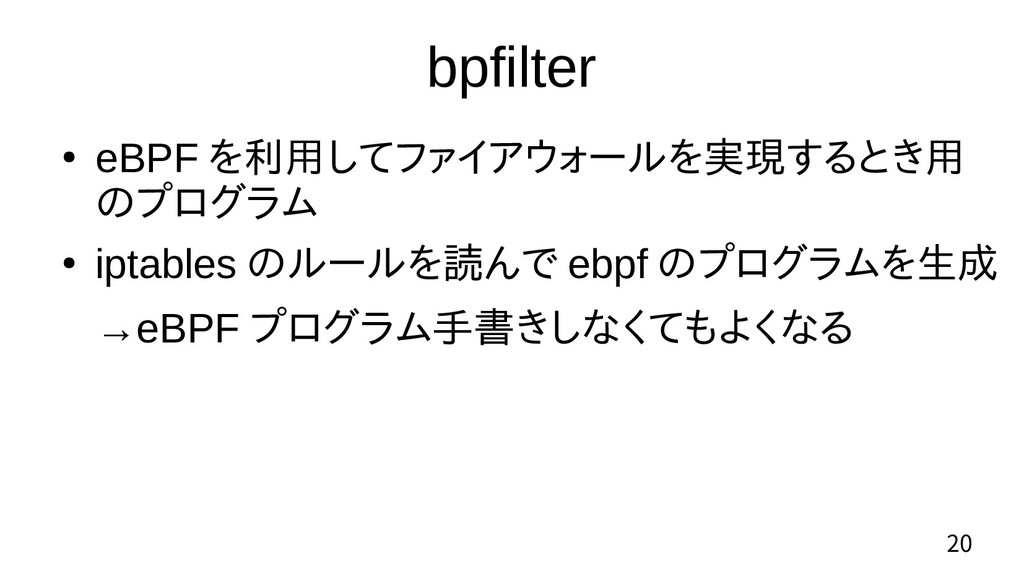

20. 20
    bpfilter
    ●
    eBPF を利用してファイアウォールを実現するとき用
    のプログラム
    ●
    iptables のルールを読んで ebpf のプログラムを生成
    →eBPF プログラム手書きしなくてもよくなる


    View Slide

21. 21

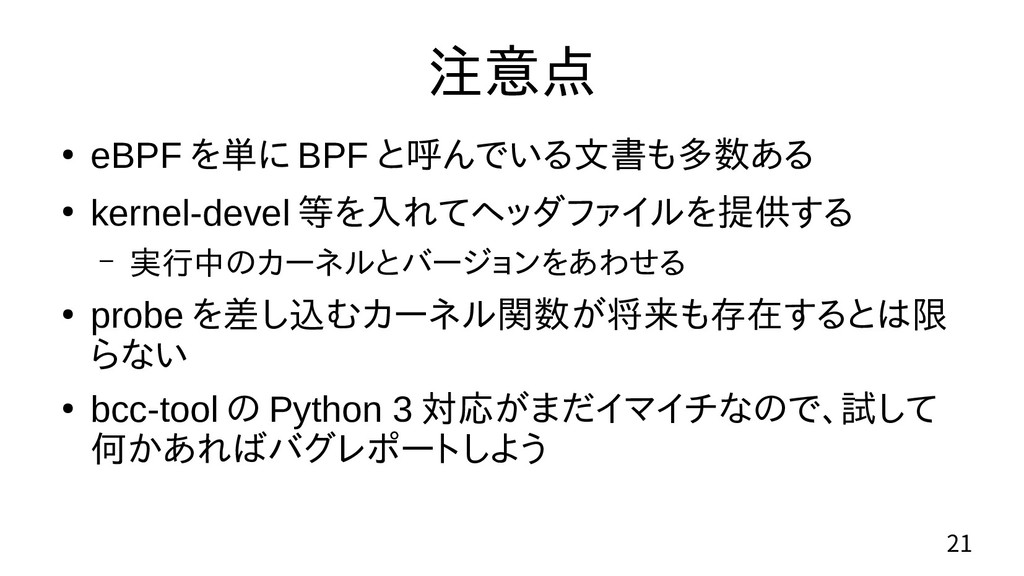

    注意点
    ●
    eBPF を単に BPF と呼んでいる文書も多数ある
    ●
    kernel-devel 等を入れてヘッダファイルを提供する
    – 実行中のカーネルとバージョンをあわせる
    ●
    probe を差し込むカーネル関数が将来も存在するとは限
    らない
    ●
    bcc-tool の Python 3 対応がまだイマイチなので、試して
    何かあればバグレポートしよう


    View Slide

22. 22

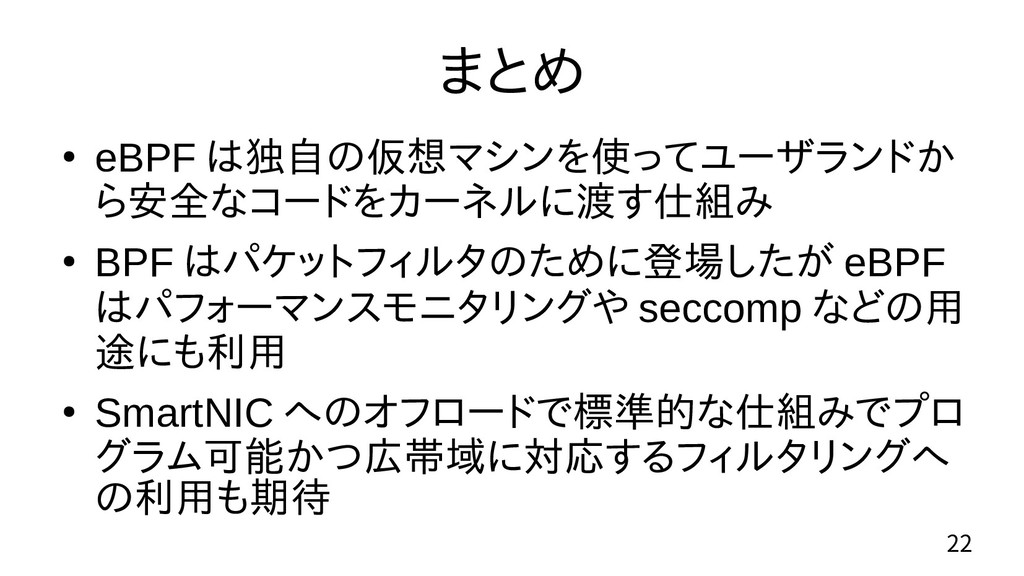

    まとめ
    ●
    eBPF は独自の仮想マシンを使ってユーザランドか
    ら安全なコードをカーネルに渡す仕組み
    ●
    BPF はパケットフィルタのために登場したが eBPF
    はパフォーマンスモニタリングや seccomp などの用
    途にも利用
    ●
    SmartNIC へのオフロードで標準的な仕組みでプロ
    グラム可能かつ広帯域に対応するフィルタリングへ
    の利用も期待


    View Slide

23. 23

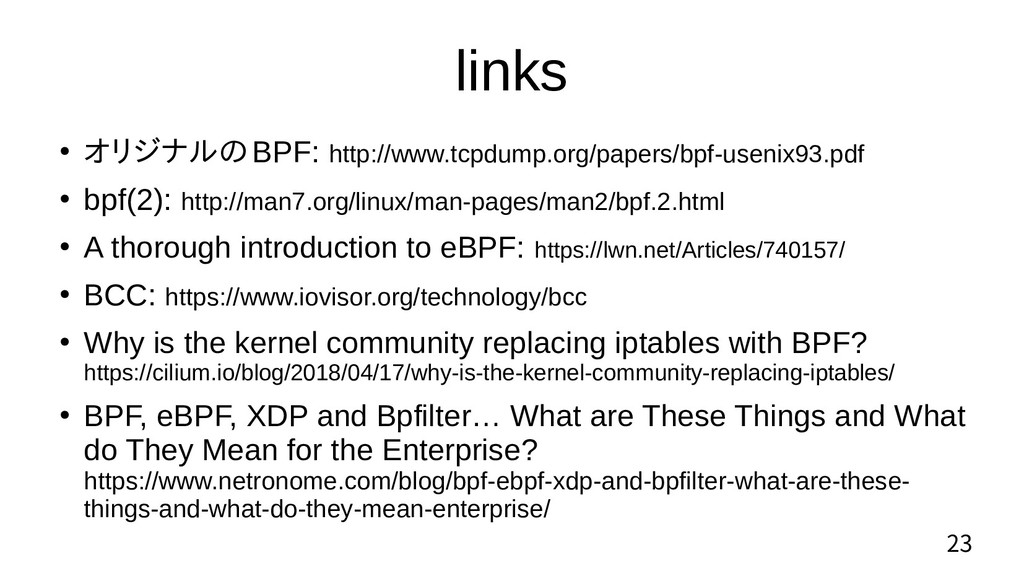

    links
    ●
    オリジナルのBPF: http://www.tcpdump.org/papers/bpf-usenix93.pdf
    ●
    bpf(2): http://man7.org/linux/man-pages/man2/bpf.2.html
    ●
    A thorough introduction to eBPF: https://lwn.net/Articles/740157/
    ●
    BCC: https://www.iovisor.org/technology/bcc
    ●
    Why is the kernel community replacing iptables with BPF?
    https://cilium.io/blog/2018/04/17/why-is-the-kernel-community-replacing-iptables/
    ●
    BPF, eBPF, XDP and Bpfilter… What are These Things and What
    do They Mean for the Enterprise?
    https://www.netronome.com/blog/bpf-ebpf-xdp-and-bpfilter-what-are-these-
    things-and-what-do-they-mean-enterprise/
