1. ©︎2025 GEOSURF CORPORATION. All rights reserved.

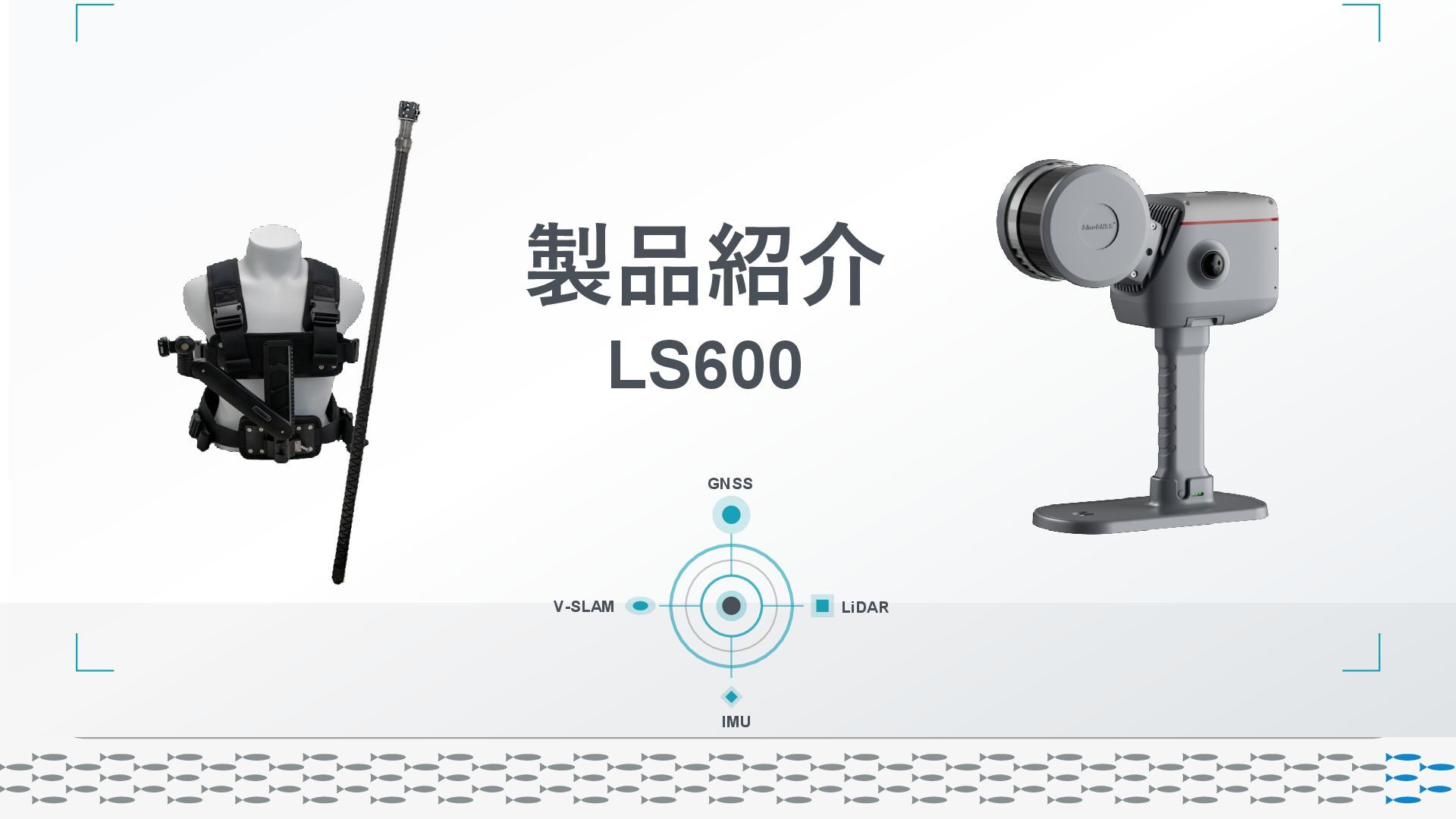

2. ©︎2025 GEOSURF CORPORATION. All rights reserved. LS600 次世代スキャニング技術 GNSS LiDAR IMU V-SLAM 製品紹介 LS600

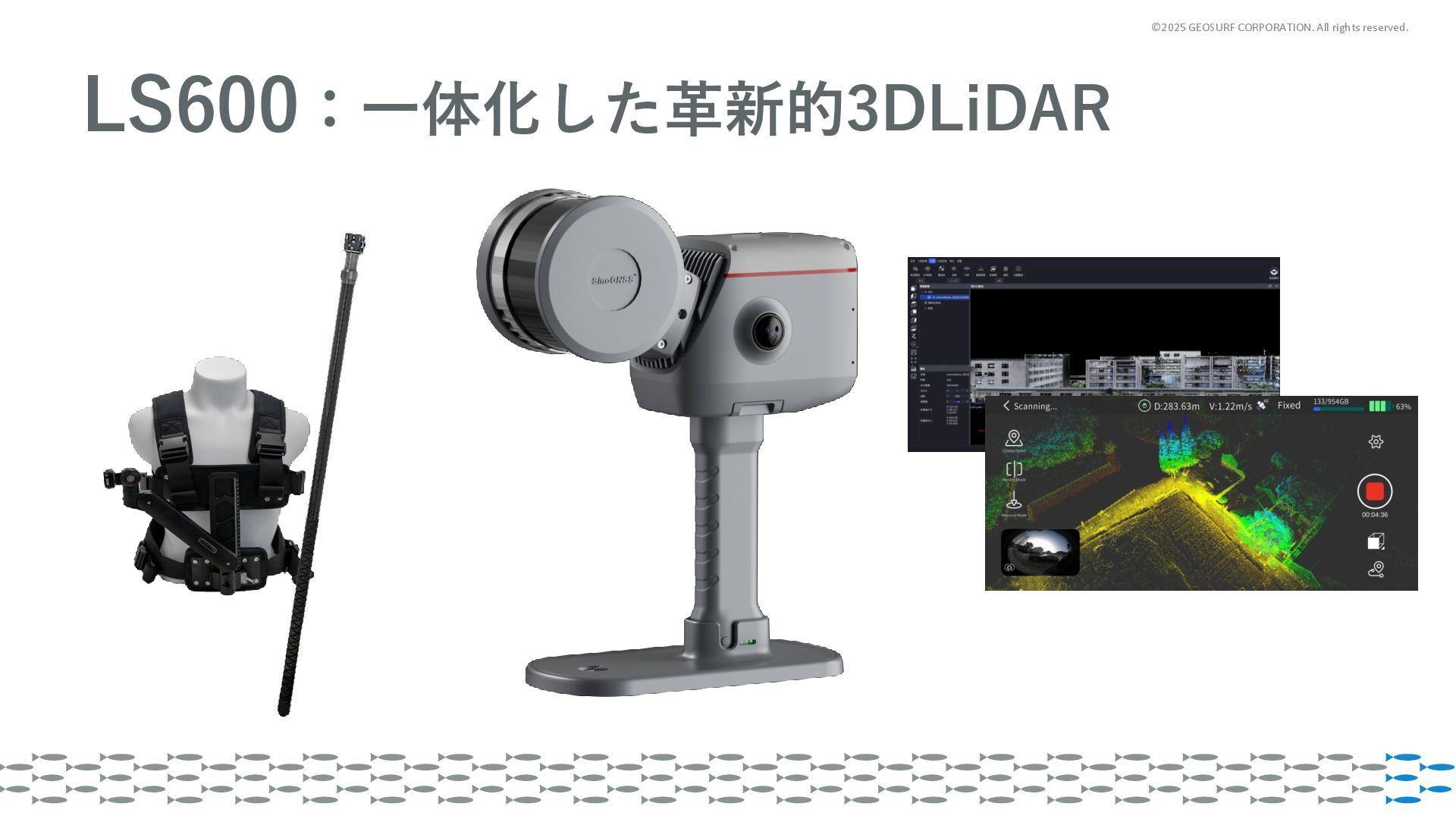

3. ©︎2025 GEOSURF CORPORATION. All rights reserved. LS600：一体化した革新的3DLiDAR
4. ©︎2025 GEOSURF CORPORATION. All rights reserved. SLAMの課題とは？ SLAMの誤差蓄積 色の再現性 後処理にかかる時間 スキャンしたデータの60%以上がやり直しに直面 していると言われています。 自社開発のGNSSボードとアンテナを搭載 し、都市部や森林でも安定した精度を実現します。 リアルタイムのSLAM統合により、後処理時間を 最大50％削減します。 48MPの広角デュアルカメラで優れた リアルな色を再現します。

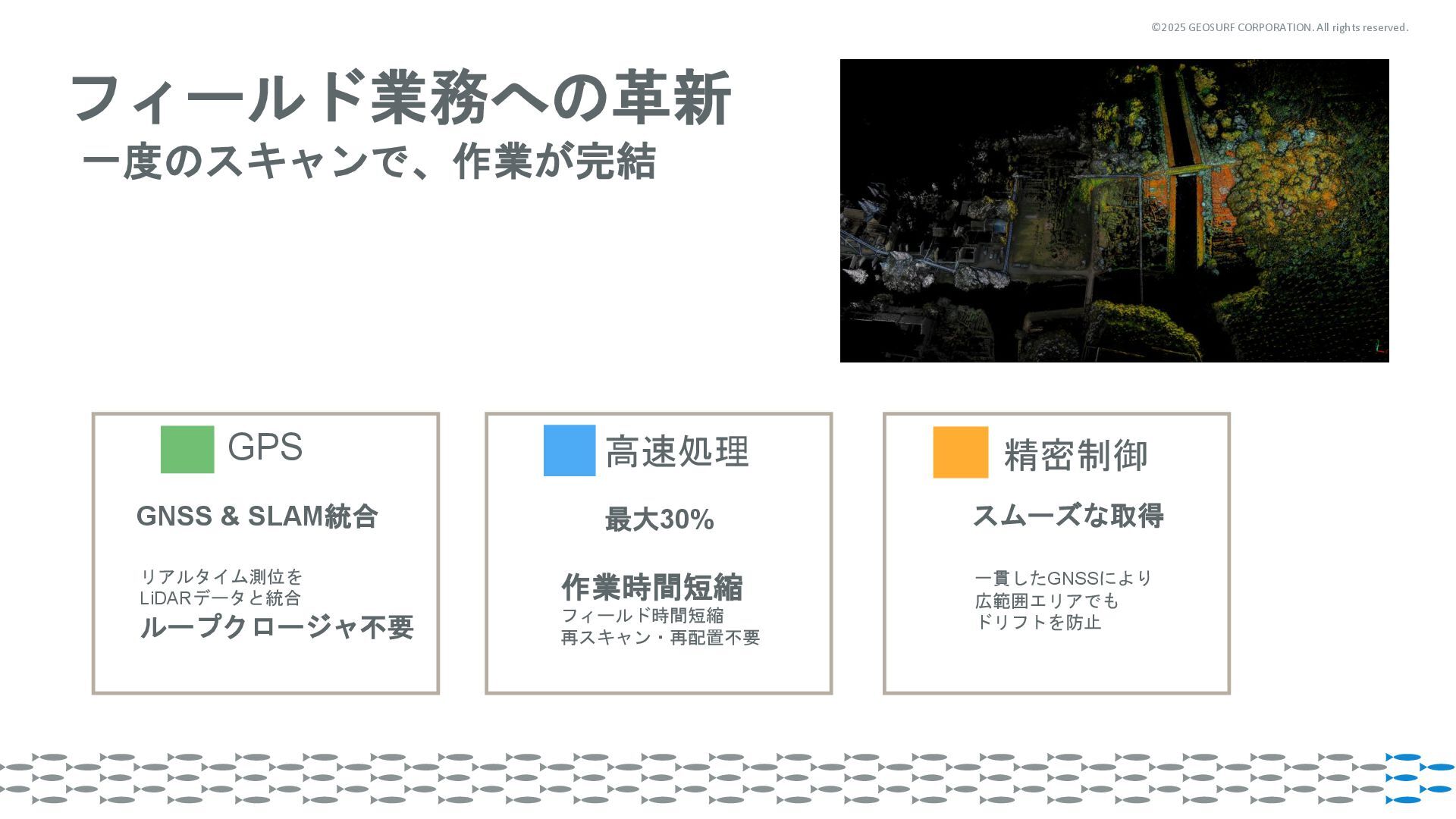

5. ©︎2025 GEOSURF CORPORATION. All rights reserved. フィールド業務への革新 一度のスキャンで、作業が完結 GNSS & SLAM統合 リアルタイム測位を LiDARデータと統合 ループクロージャ不要 作業時間短縮 フィールド時間短縮 再スキャン・再配置不要 最大30% スムーズな取得 一貫したGNSSにより 広範囲エリアでも ドリフトを防止 GPS 高速処理 精密制御

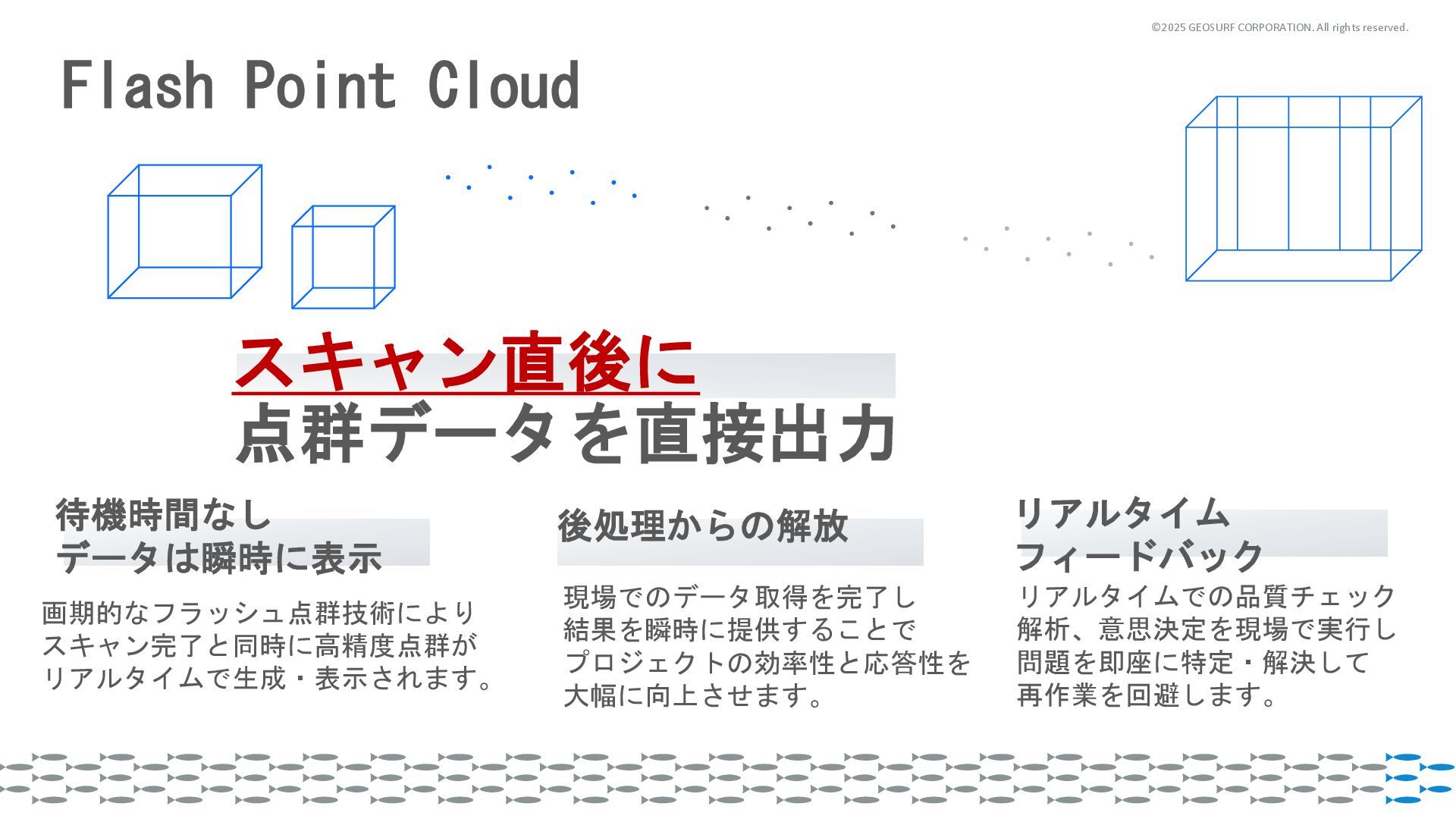

6. ©︎2025 GEOSURF CORPORATION. All rights reserved. Flash Point Cloud スキャン直後に 点群データを直接出力 待機時間なし データは瞬時に表示 画期的なフラッシュ点群技術により スキャン完了と同時に高精度点群が リアルタイムで生成・表示されます。 後処理からの解放 現場でのデータ取得を完了し 結果を瞬時に提供することで プロジェクトの効率性と応答性を 大幅に向上させます。 リアルタイム フィードバック リアルタイムでの品質チェック 解析、意思決定を現場で実行し 問題を即座に特定・解決して 再作業を回避します。

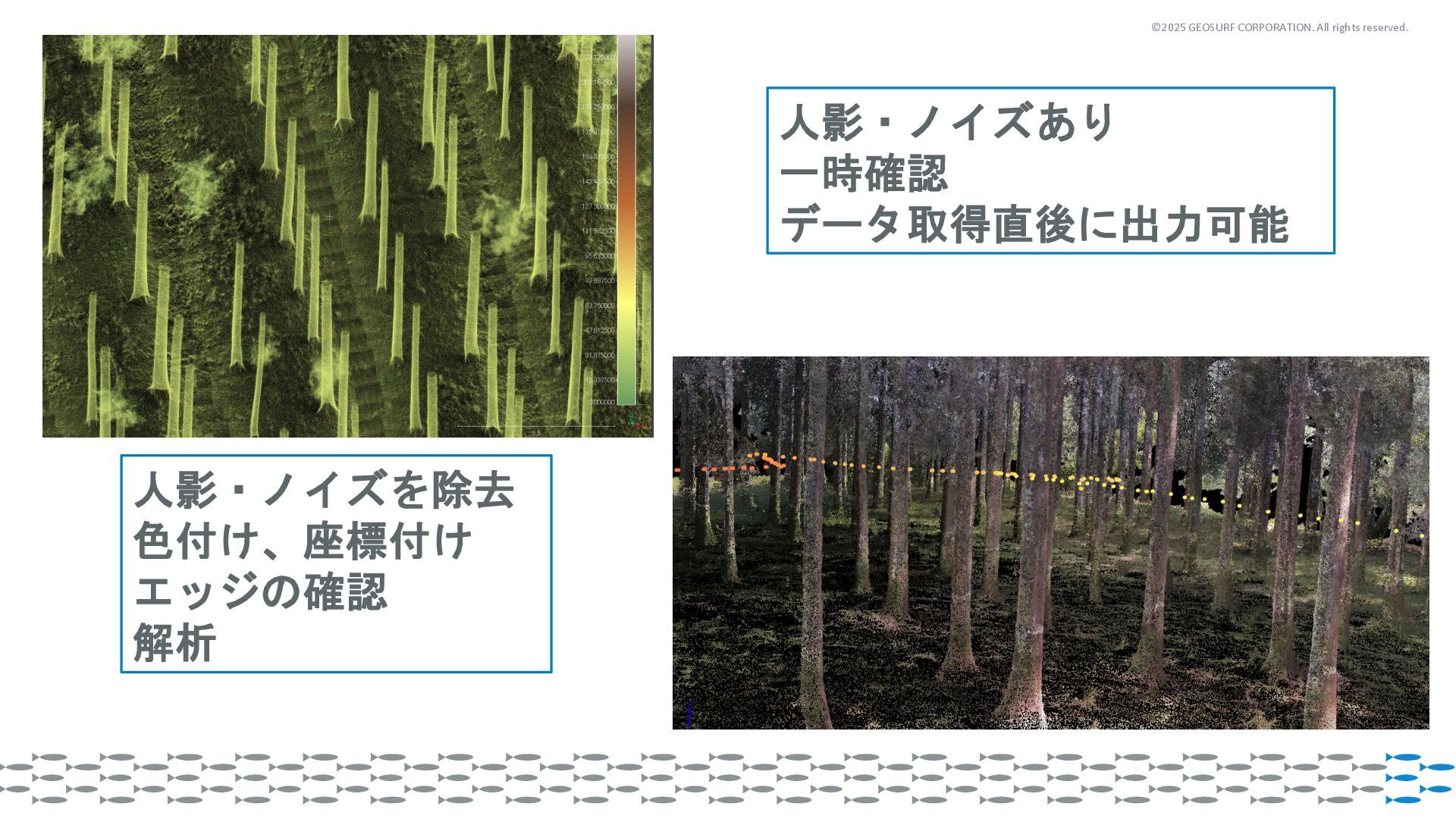

7. ©︎2025 GEOSURF CORPORATION. All rights reserved. 人影・ノイズあり 一時確認 データ取得直後に出力可能 人影・ノイズを除去 色付け、座標付け エッジの確認 解析

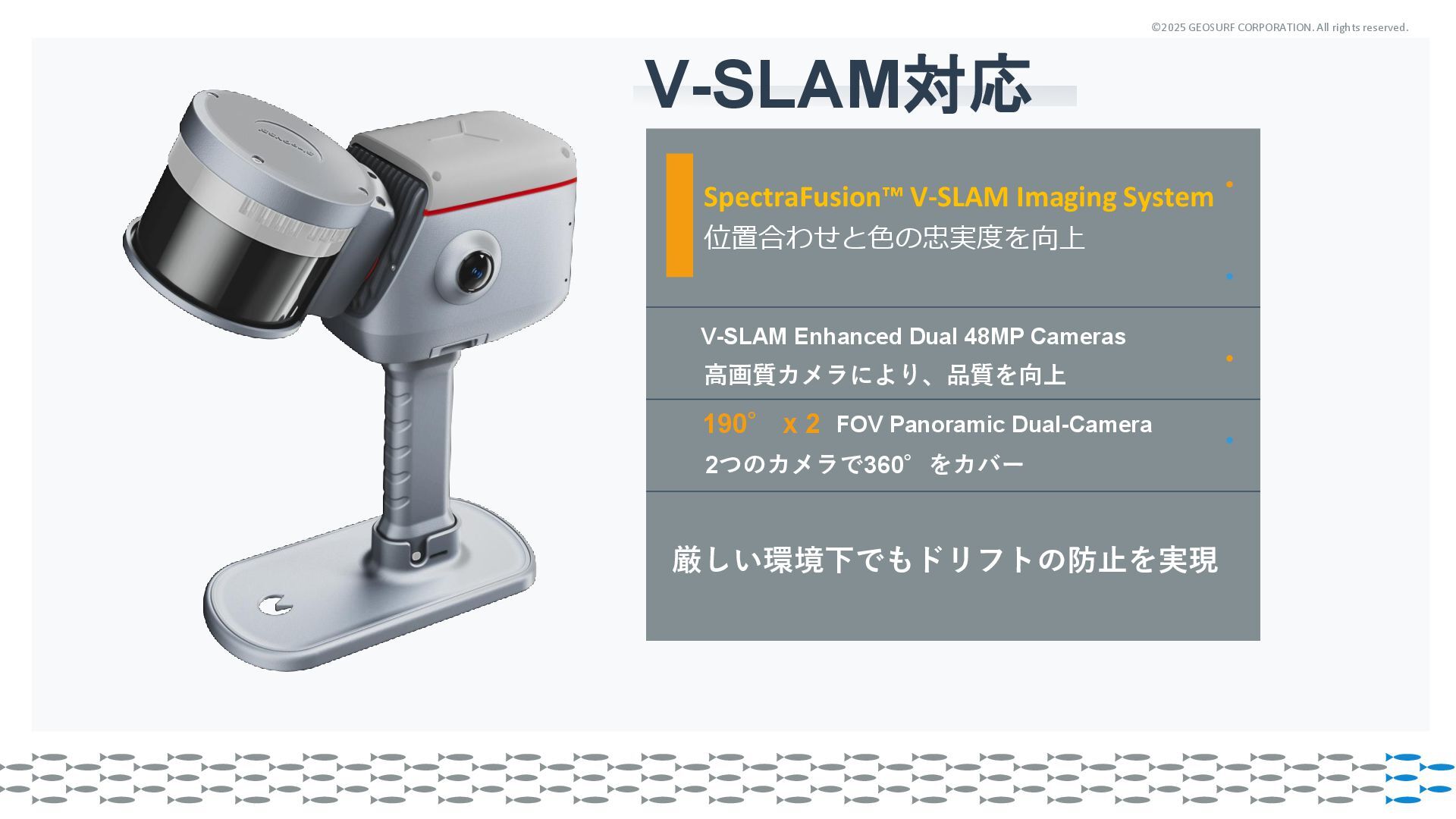

8. ©︎2025 GEOSURF CORPORATION. All rights reserved. V-SLAM Enhanced Dual 48MP Cameras 190° x 2 FOV Panoramic Dual-Camera 2つのカメラで360°をカバー 厳しい環境下でもドリフトの防止を実現 V-SLAM対応 SpectraFusion V-SLAM Imaging System 位置合わせと色の忠実度を向上 高画質カメラにより、品質を向上

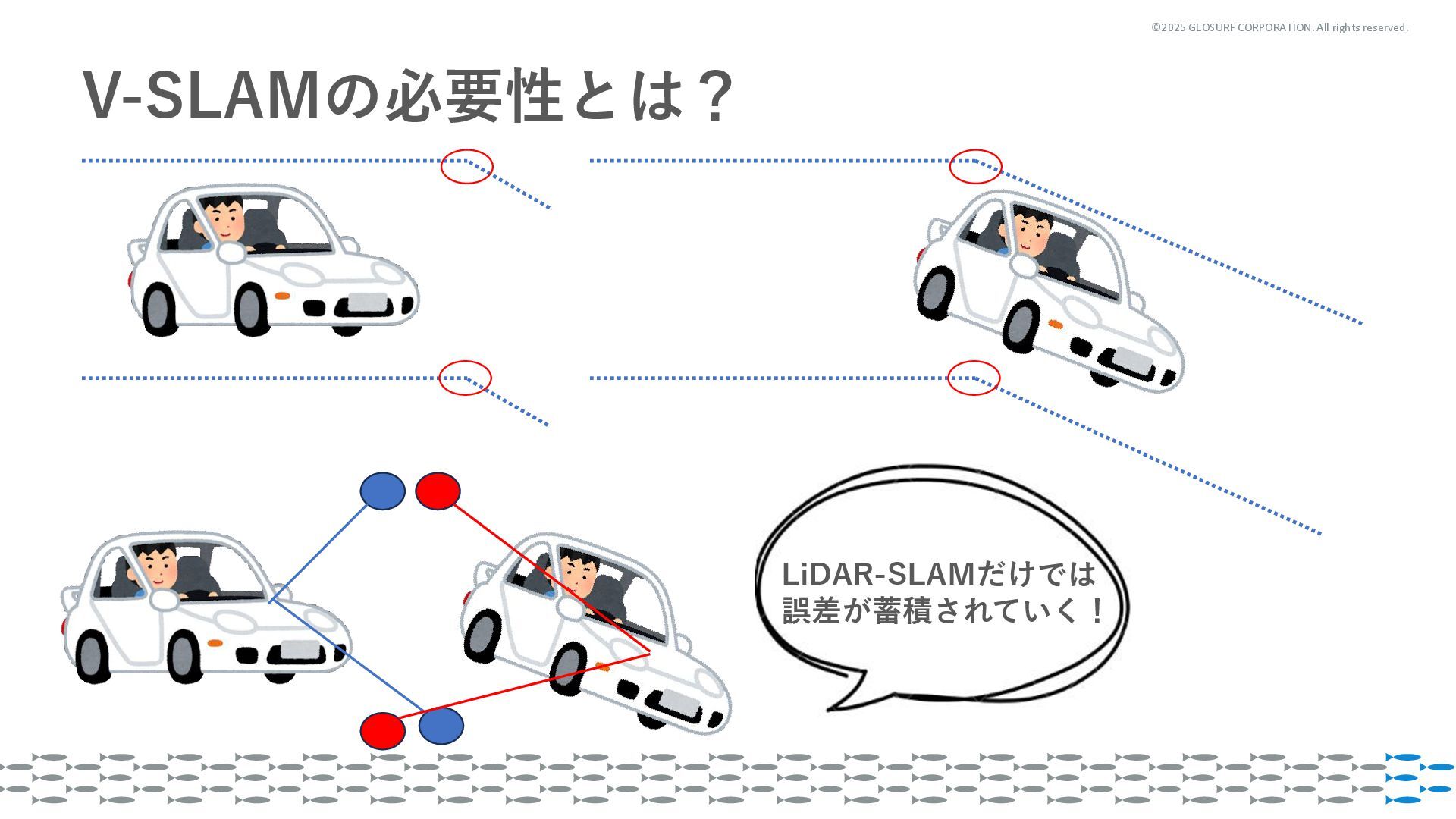

9. ©︎2025 GEOSURF CORPORATION. All rights reserved. V-SLAMの必要性とは？ LiDAR-SLAMだけでは 誤差が蓄積されていく！

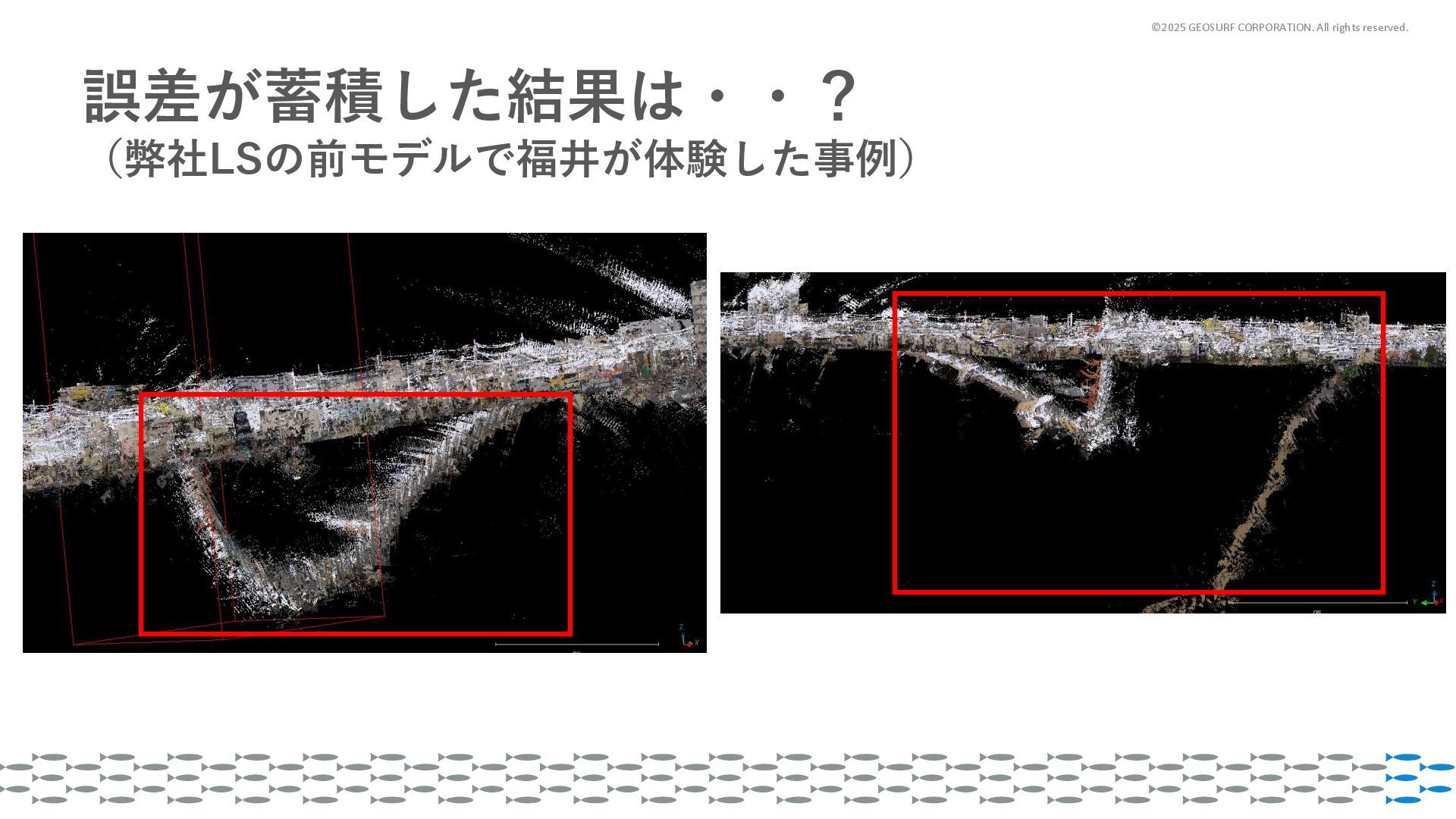

10. ©︎2025 GEOSURF CORPORATION. All rights reserved. 誤差が蓄積した結果は・・？ （弊社LSの前モデルで福井が体験した事例）

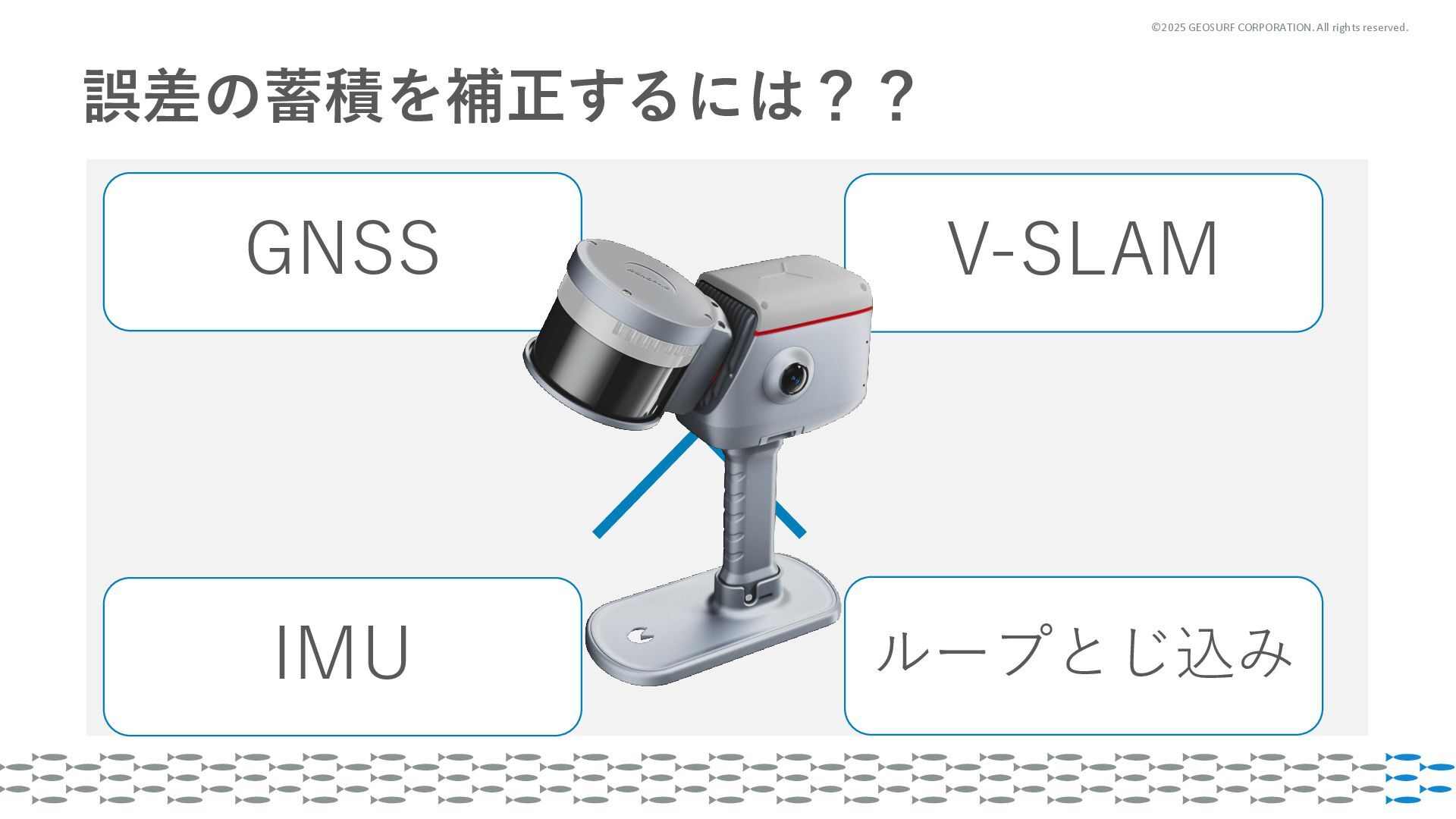

11. ©︎2025 GEOSURF CORPORATION. All rights reserved. 誤差の蓄積を補正するには？？ GNSS IMU V-SLAM ループとじ込み
12. ©︎2025 GEOSURF CORPORATION. All rights reserved. SpectraColor 画像1 (上部シミュレーター画像) 画像2 (中部シミュレーター画像) 画像3 (展示室全体画像) 技術の特徴 高精度な色彩表現技術 ノイズリダクション技術の向上 Coming Soon!! ガウシアンスプラッティング対応 これまでにない鮮やかな 色を再現

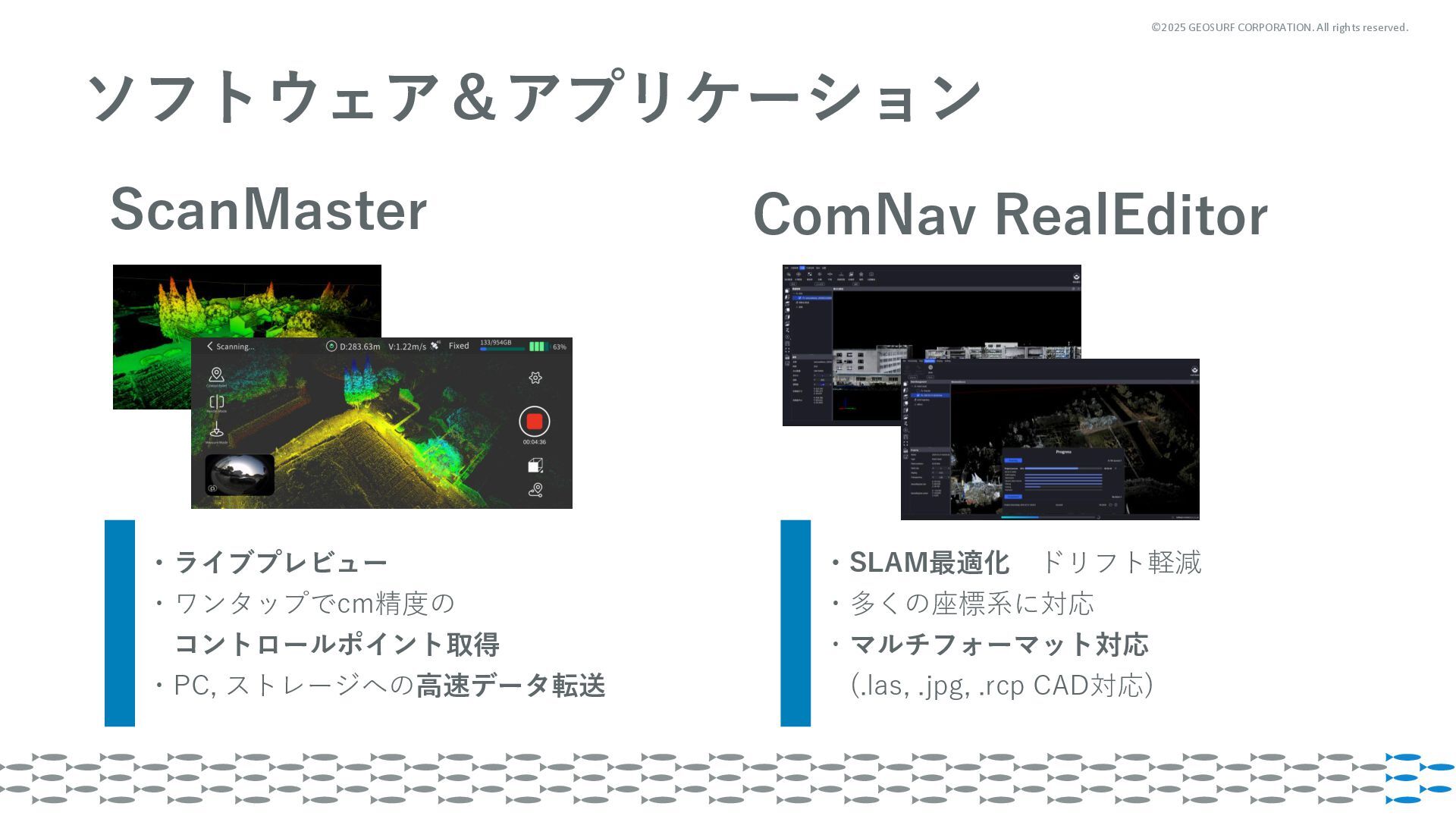

13. ©︎2025 GEOSURF CORPORATION. All rights reserved. ソフトウェア＆アプリケーション ScanMaster ComNav RealEditor ・ライブプレビュー ・ワンタップでcm精度の コントロールポイント取得 ・PC, ストレージへの高速データ転送 ・SLAM最適化 ドリフト軽減 ・多くの座標系に対応 ・マルチフォーマット対応 (.las, .jpg, .rcp CAD対応)

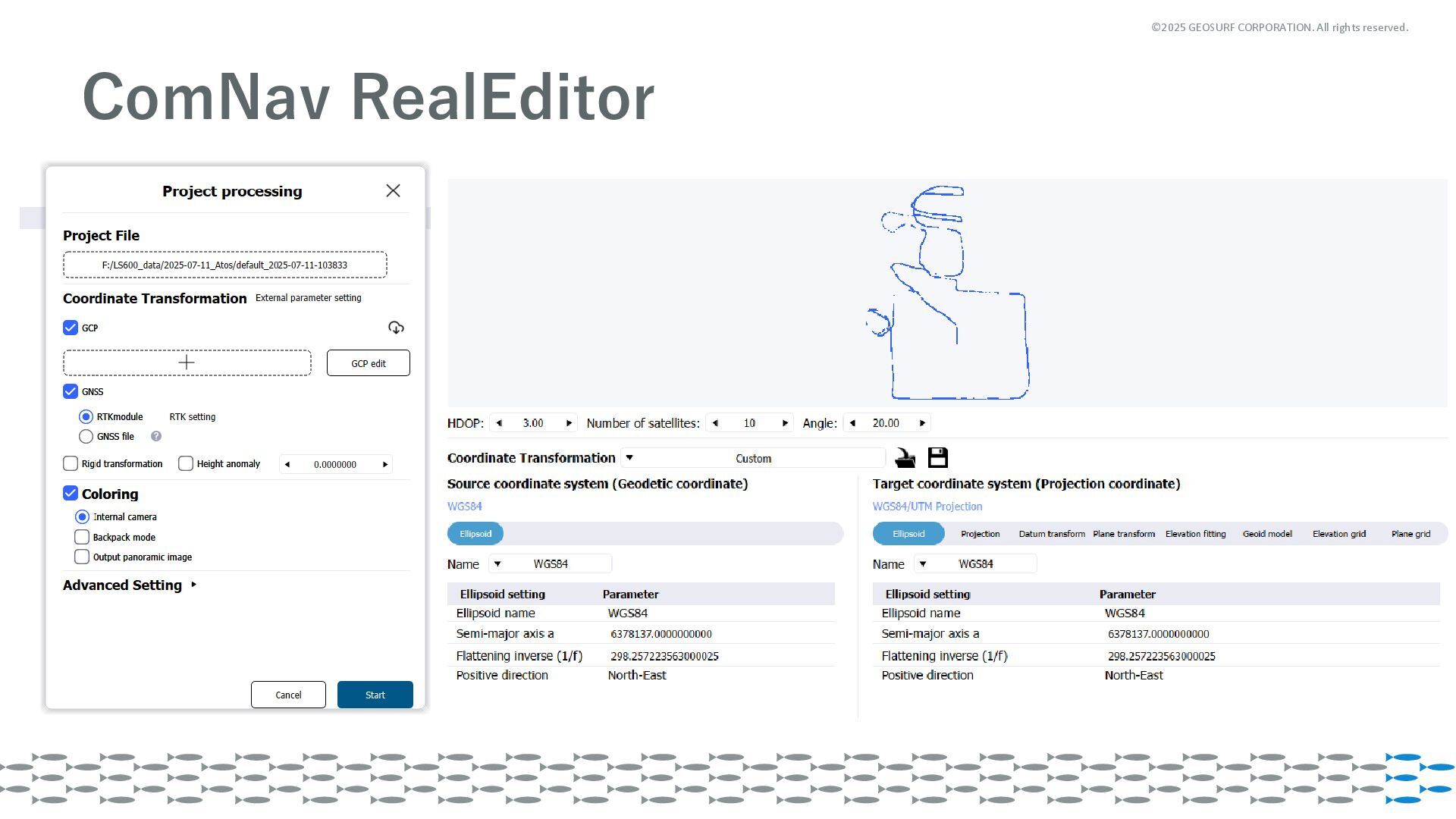

14. ©︎2025 GEOSURF CORPORATION. All rights reserved. ComNav RealEditor

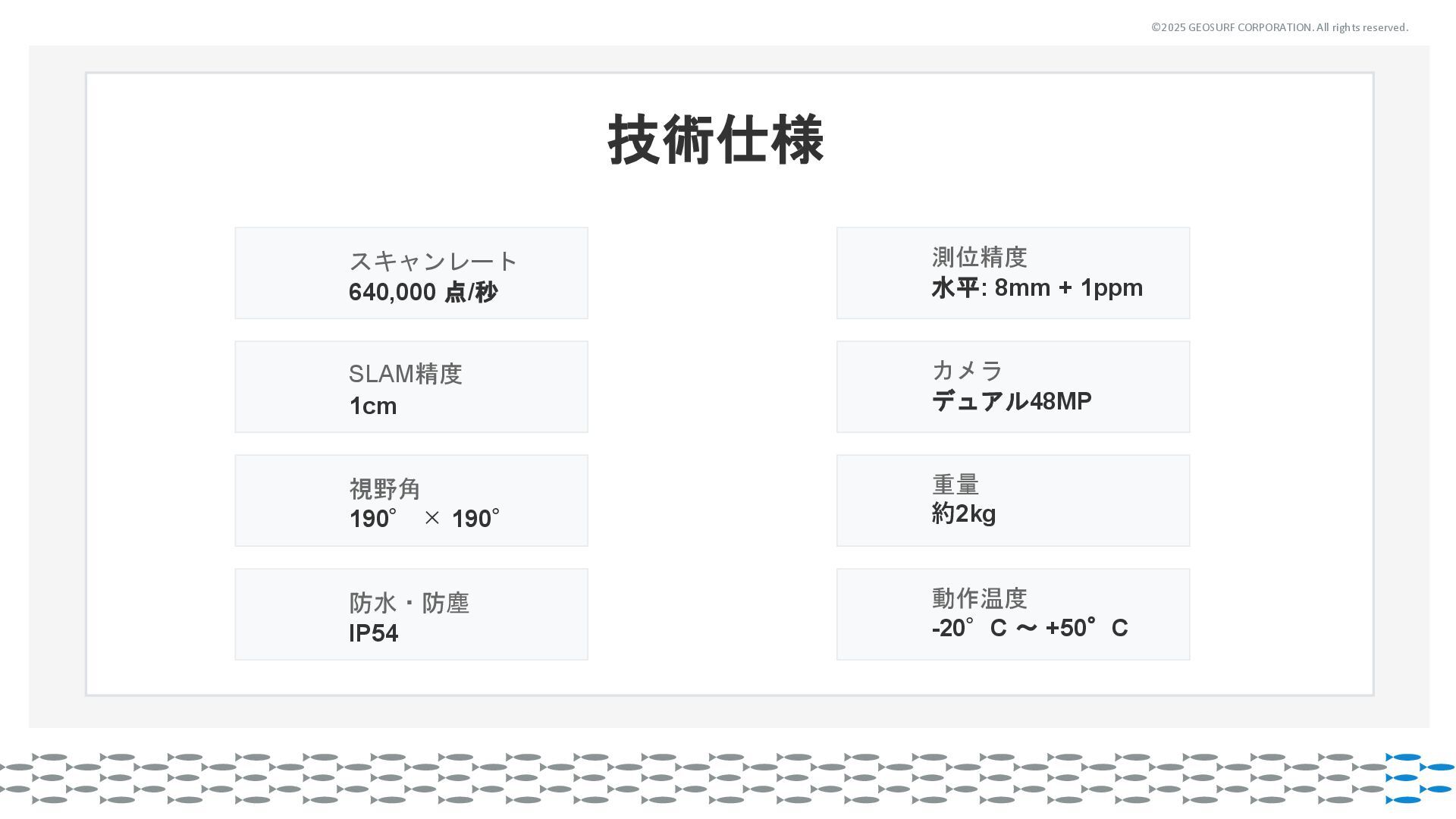

15. ©︎2025 GEOSURF CORPORATION. All rights reserved. 技術仕様 スキャンレート 640,000 点/秒 測位精度 水平: 8mm + 1ppm SLAM精度 1cm カメラ デュアル48MP 視野角 190° × 190° 重量 約2kg 防水・防塵 IP54 動作温度 -20°C ～ +50°C

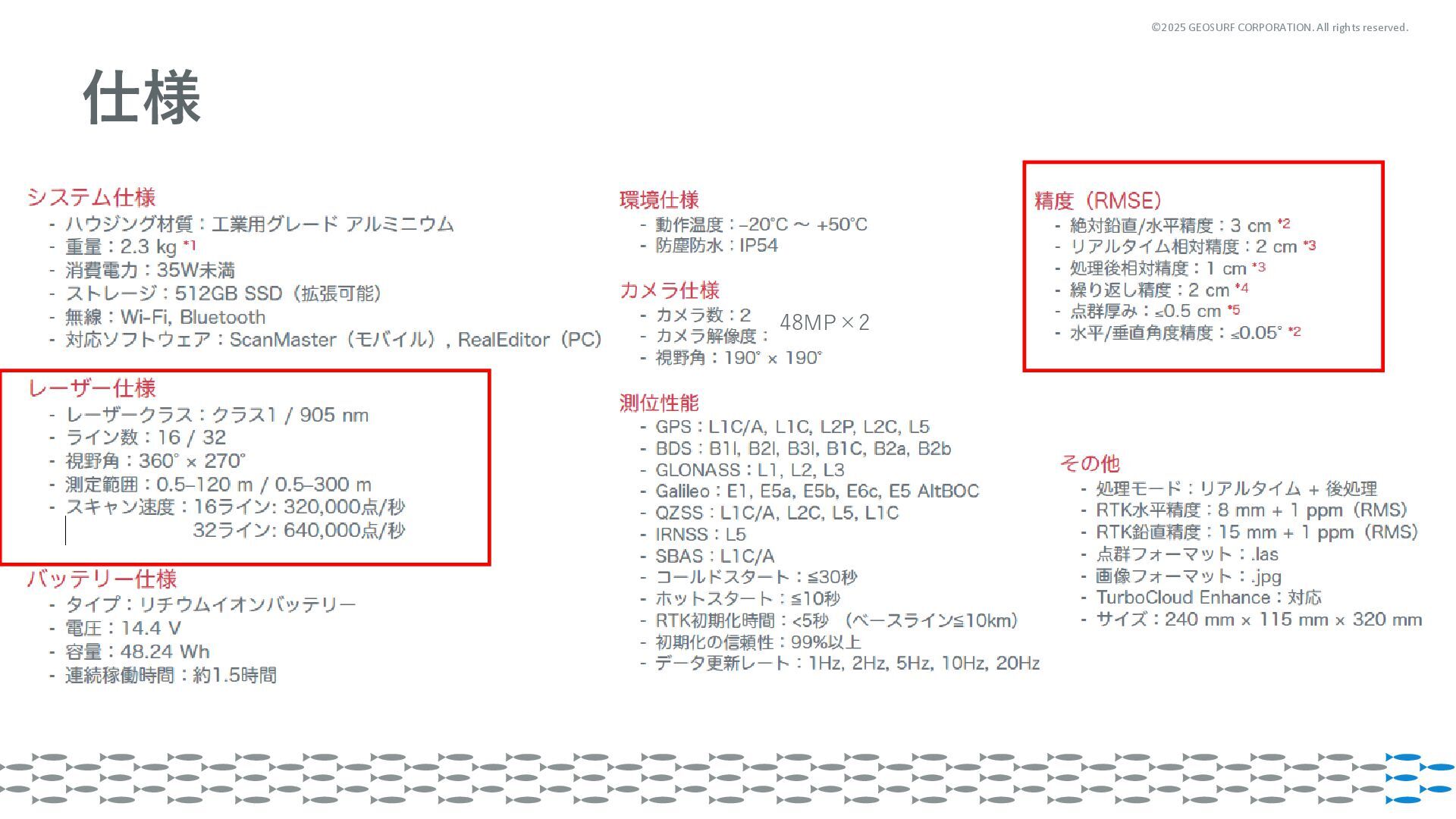

16. ©︎2025 GEOSURF CORPORATION. All rights reserved. 仕様 48MP×2

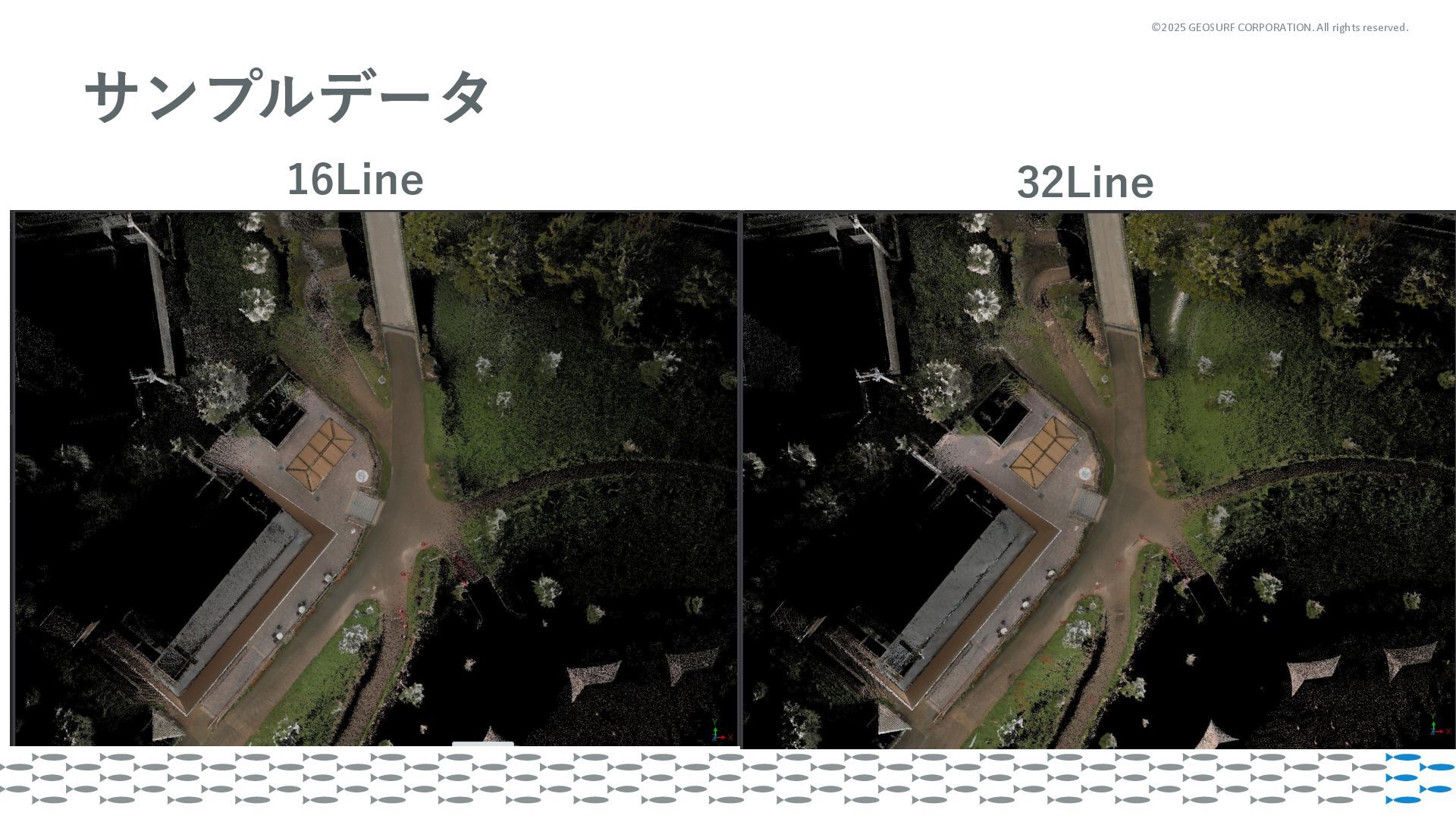

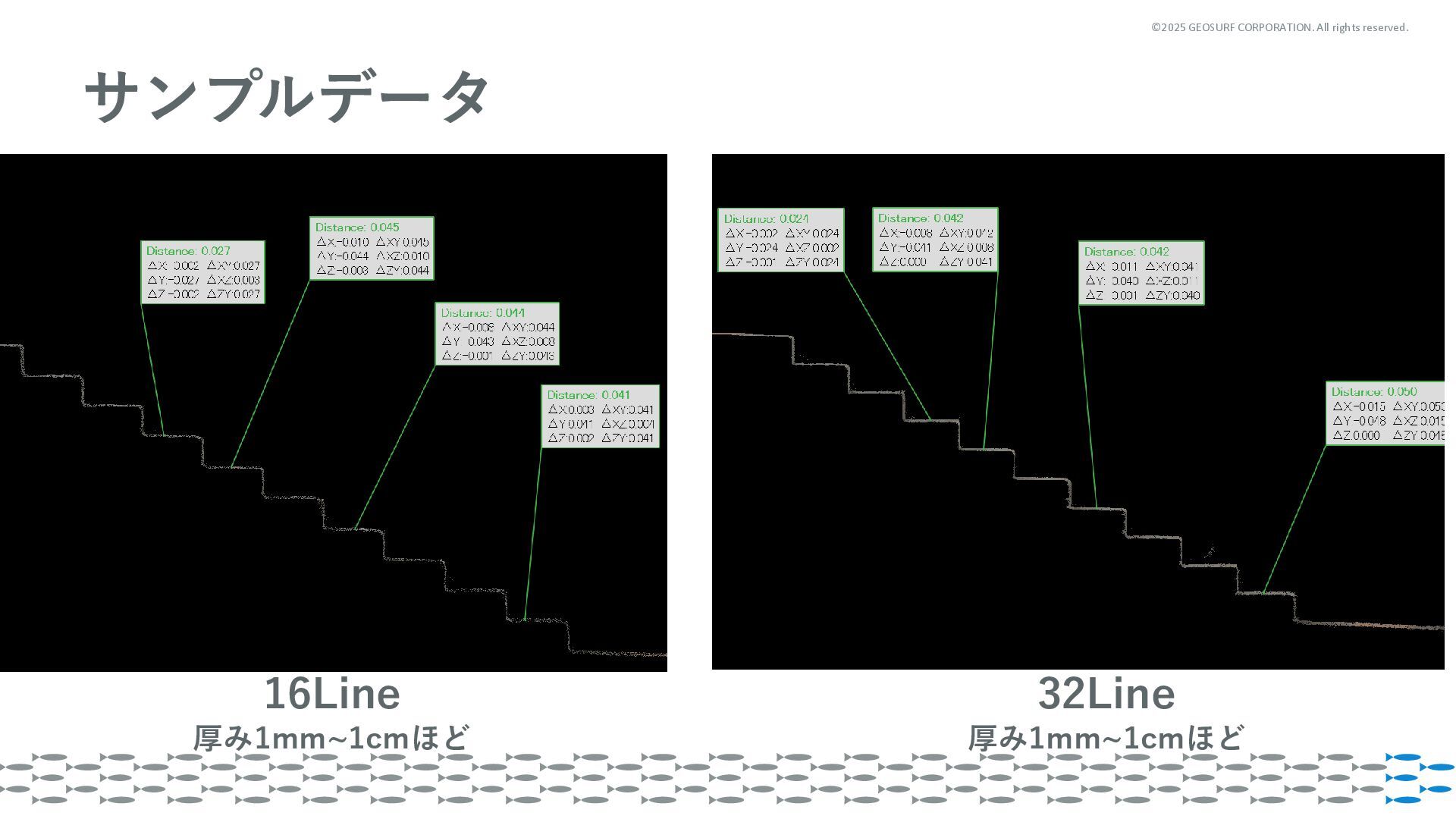

17. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ 16Line 厚み1mm~1cmほど 32Line 厚み1mm~1cmほど
18. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ 16Line 32Line

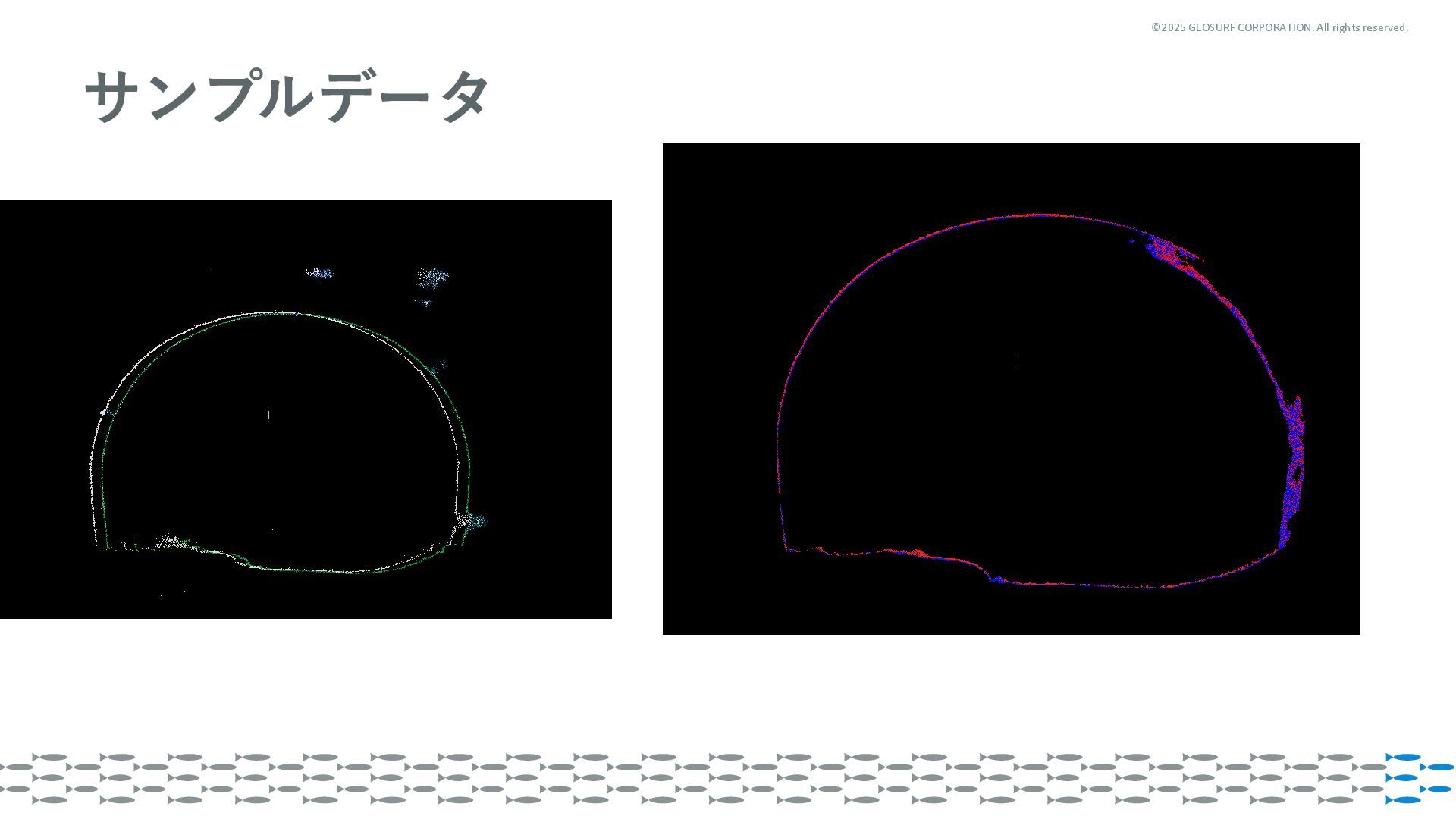

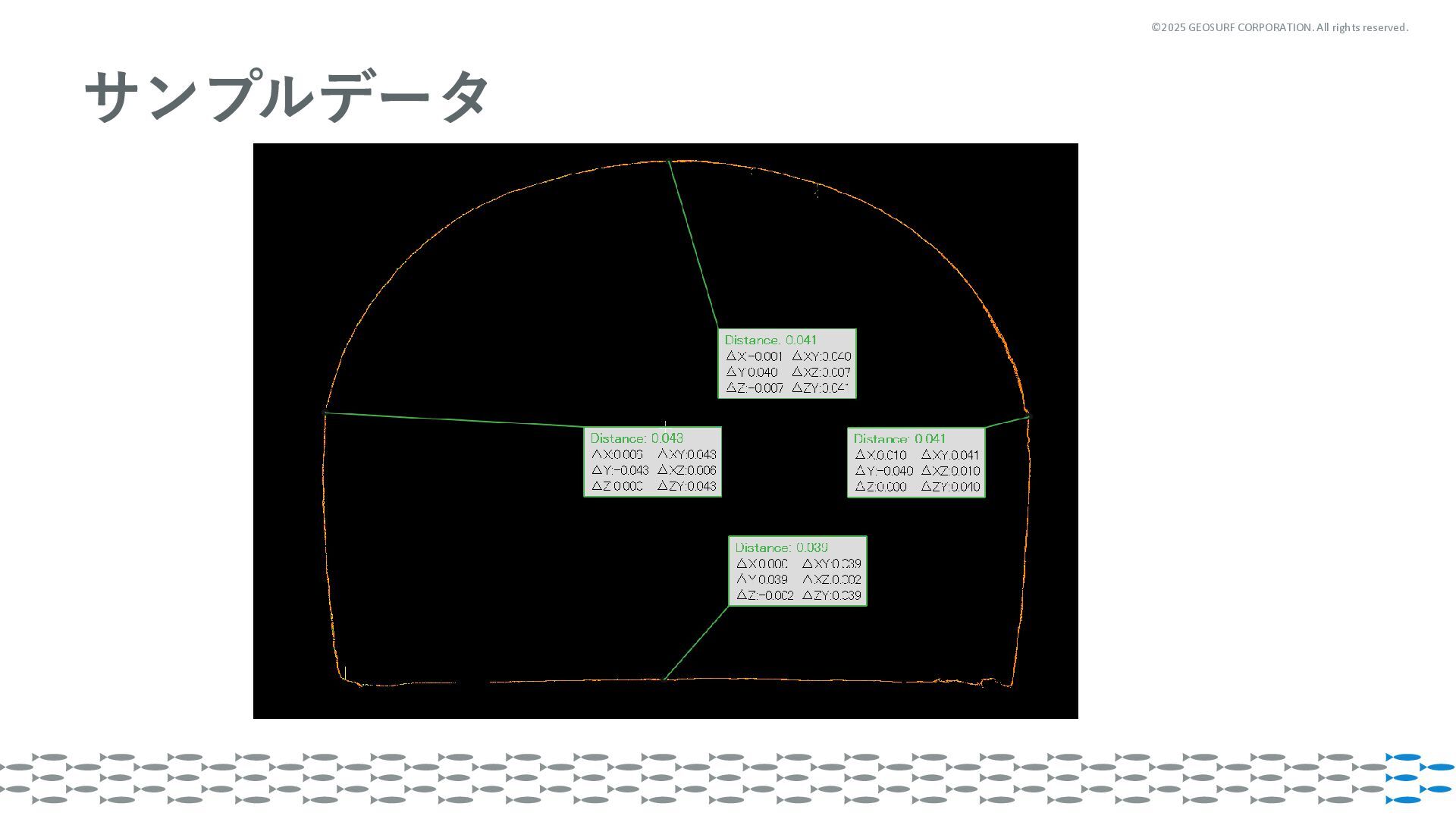

19. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ
20. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ

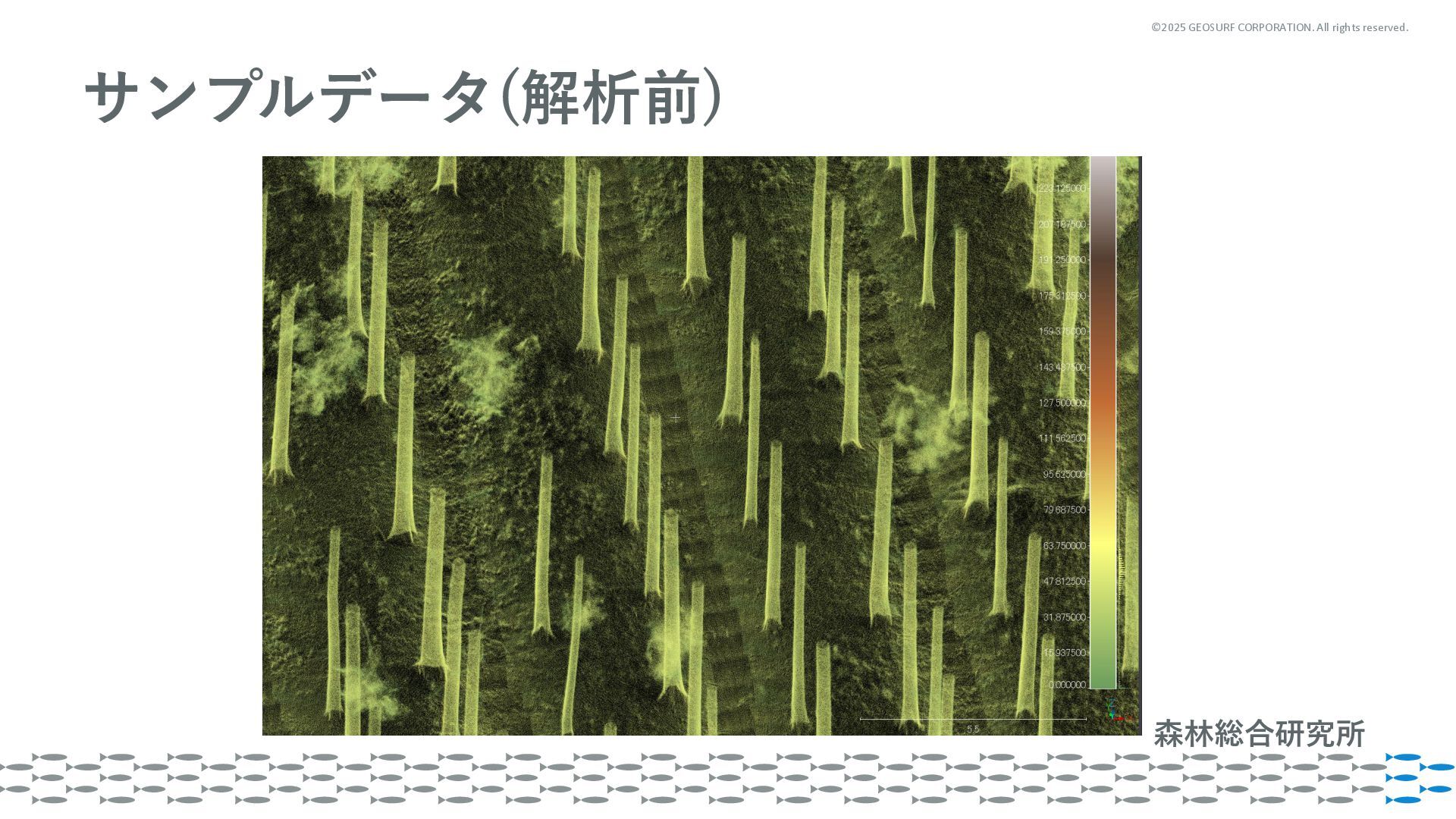

21. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ(解析前) 森林総合研究所

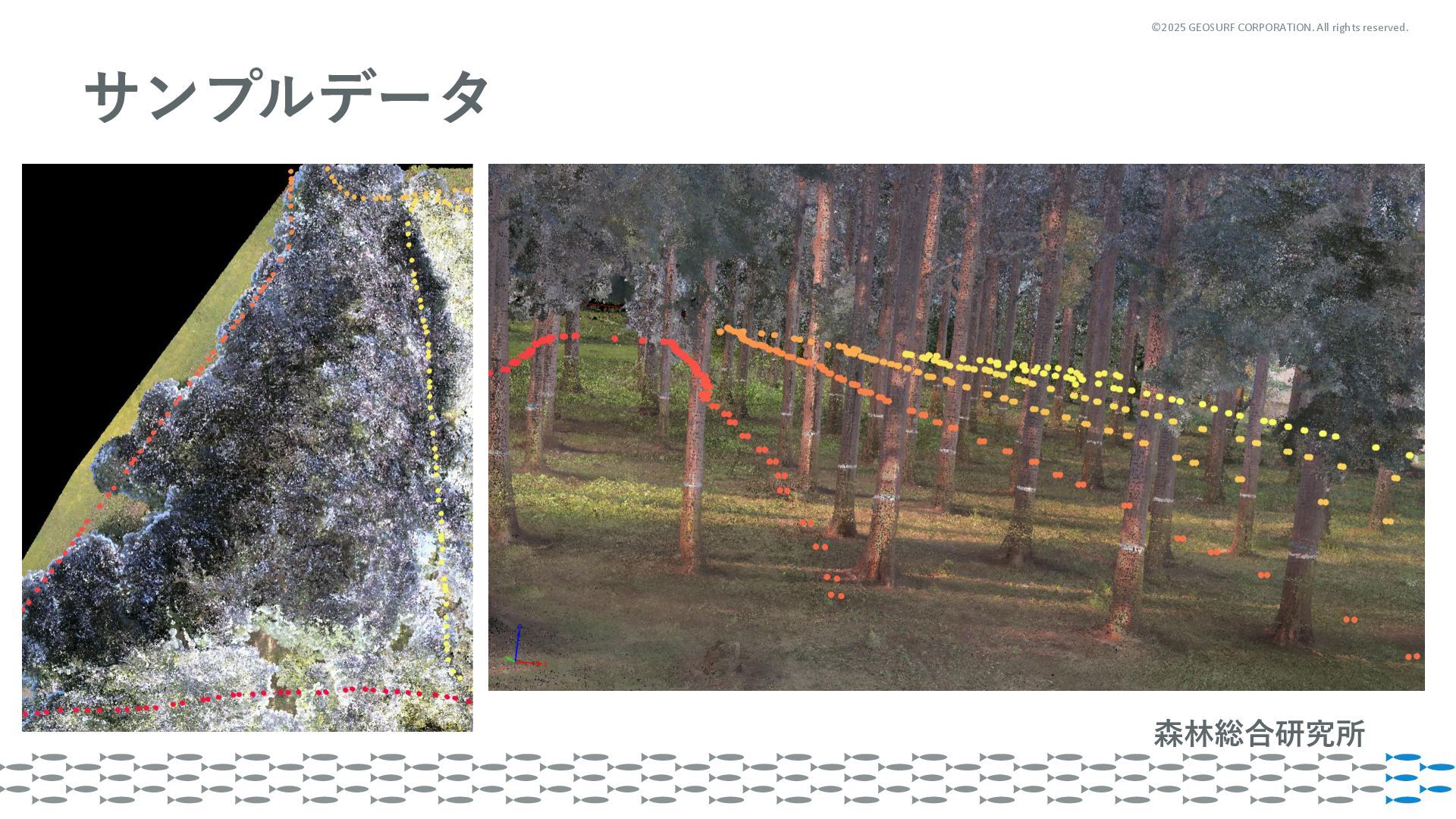

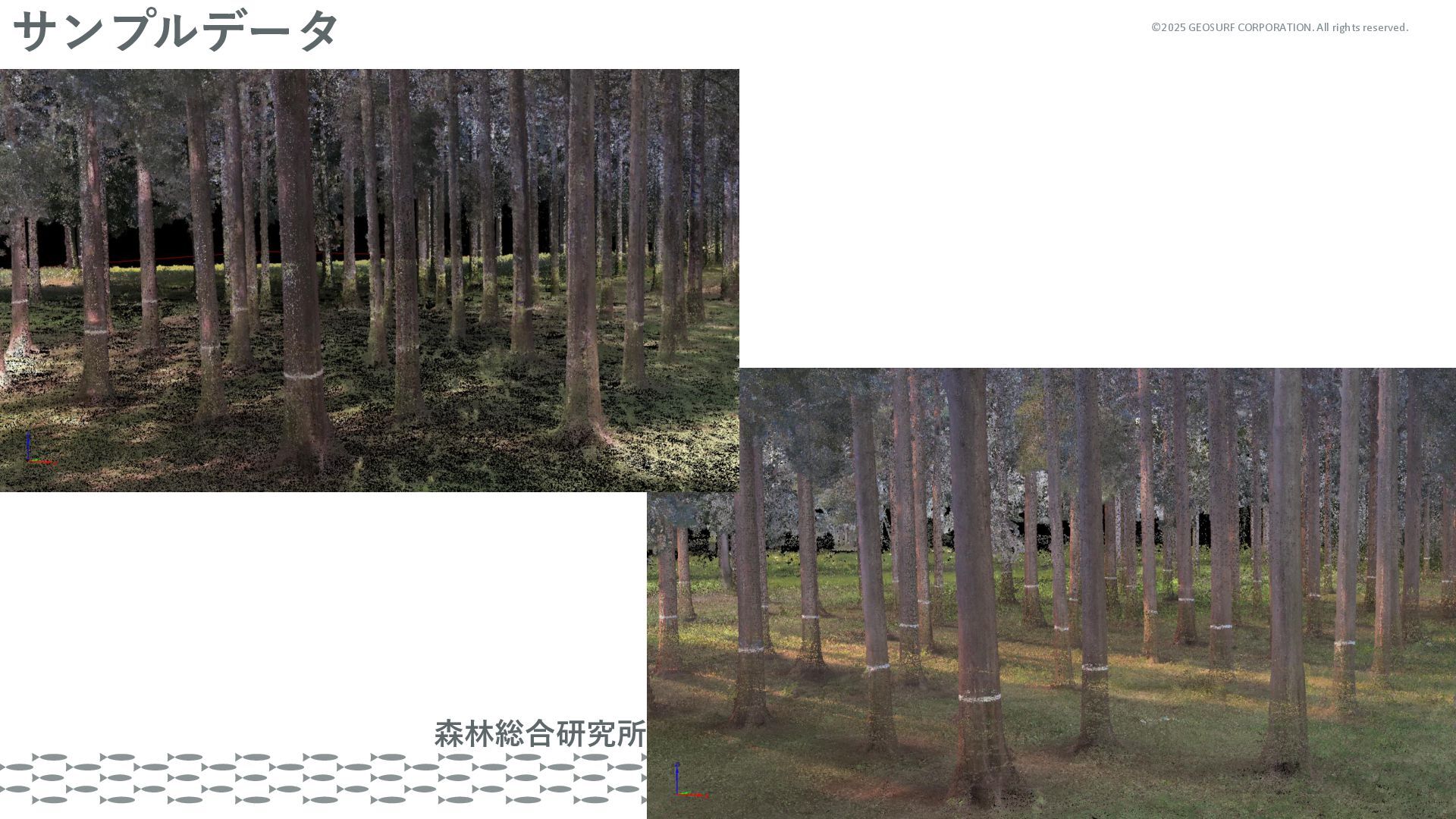

22. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ 森林総合研究所

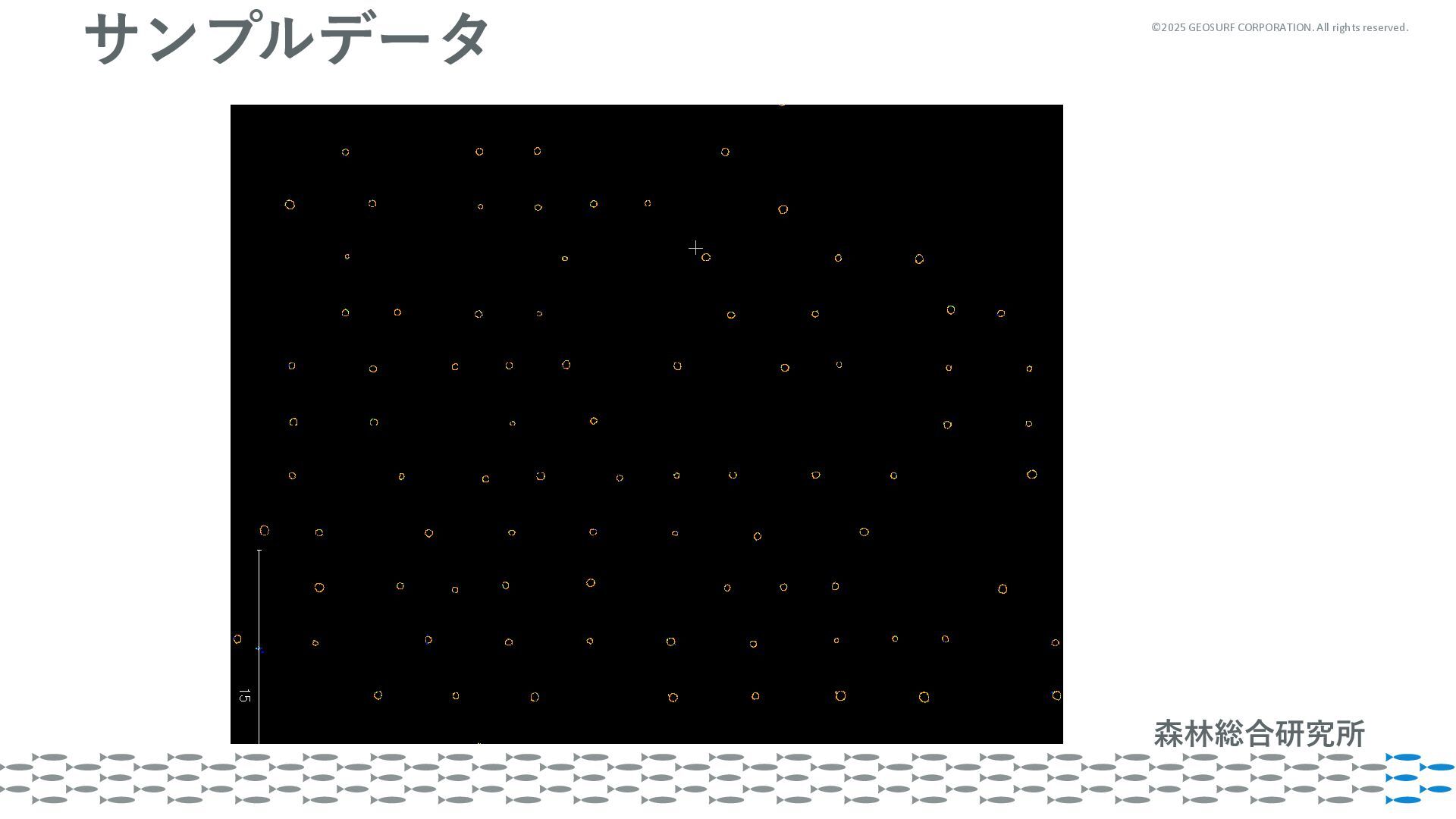

23. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ 森林総合研究所
24. ©︎2025 GEOSURF CORPORATION. All rights reserved. サンプルデータ 森林総合研究所
25. ©︎2025 GEOSURF CORPORATION. All rights reserved.
