nftables: the Next Generation Firewall in Linux

Presented in Kernel/VM tankentai vol.11, June 6, 2015.

Transcript

1. nftables: The Next Generation Firewall in Linux Tomofumi Hayashi @s1061123 第11回 カーネル/VM探検隊

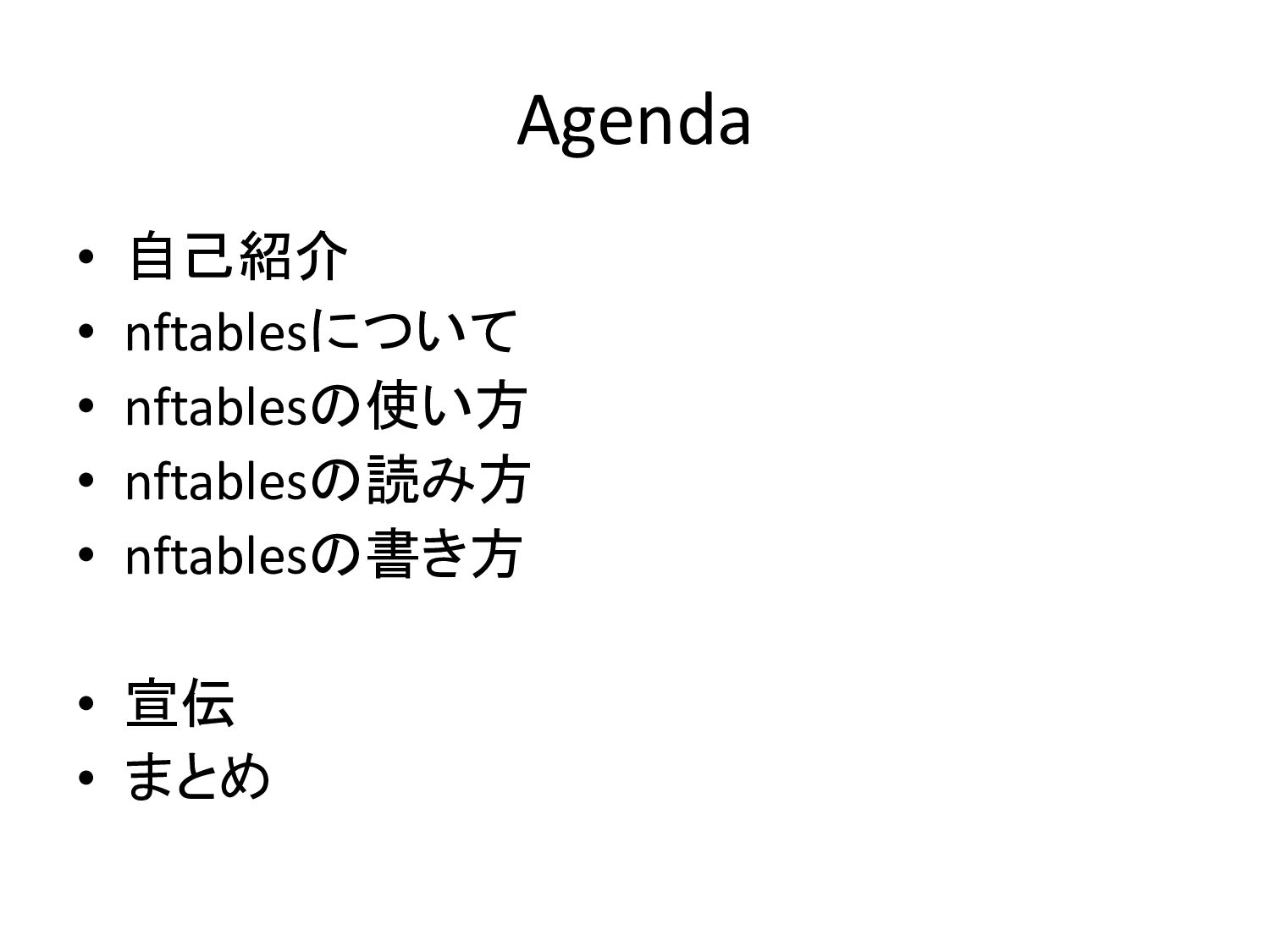

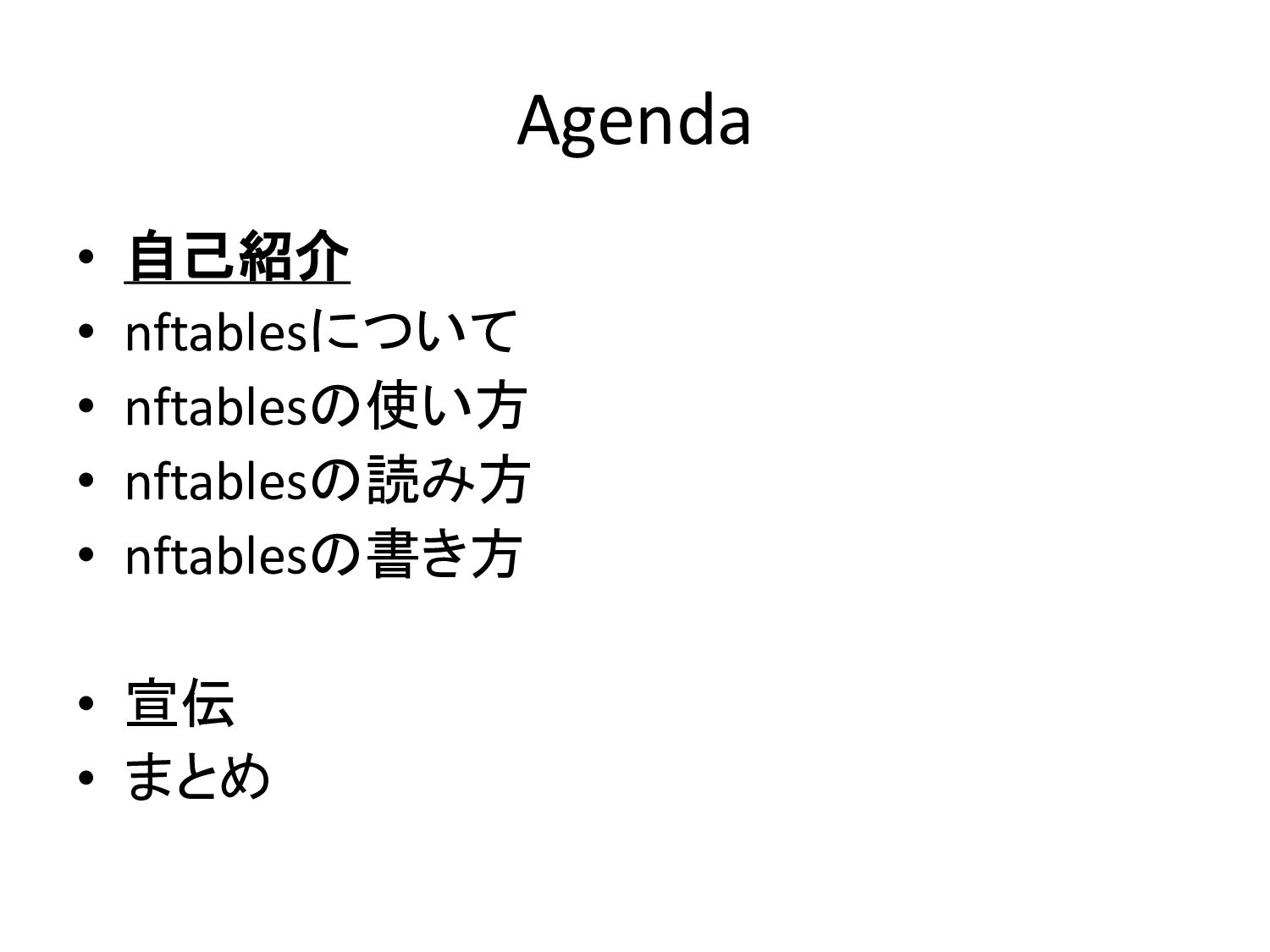

2. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ
3. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ
4. 自己紹介 なまえ： はやしともふみ twitter: @s1061123 カーネル/VM勉強会歴: 5年ぶり2度目の出場

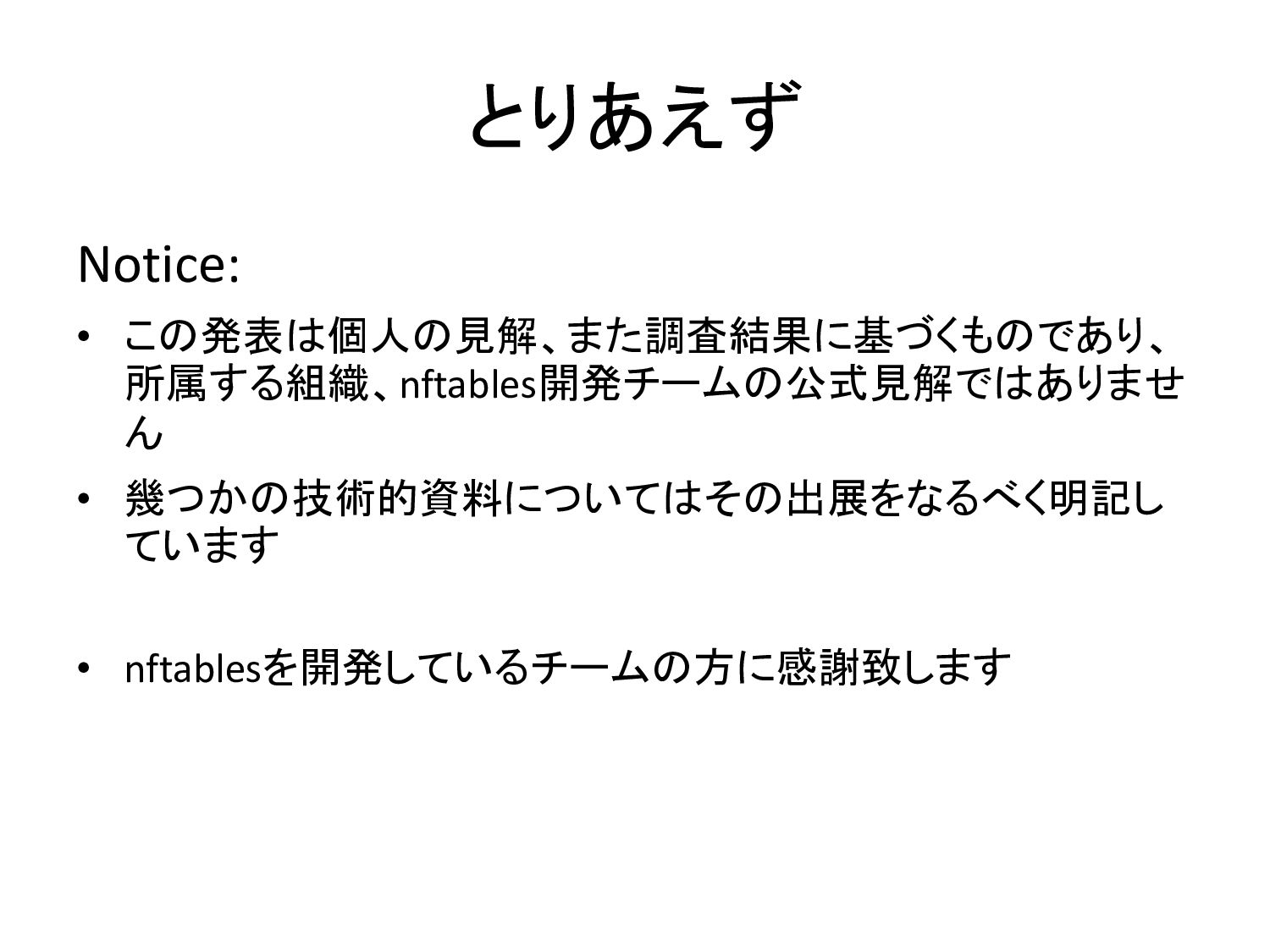

5. とりあえず Notice: • この発表は個人の見解、また調査結果に基づくものであり、 所属する組織、nftables開発チームの公式見解ではありませ ん • 幾つかの技術的資料についてはその出展をなるべく明記し ています • nftablesを開発しているチームの方に感謝致します

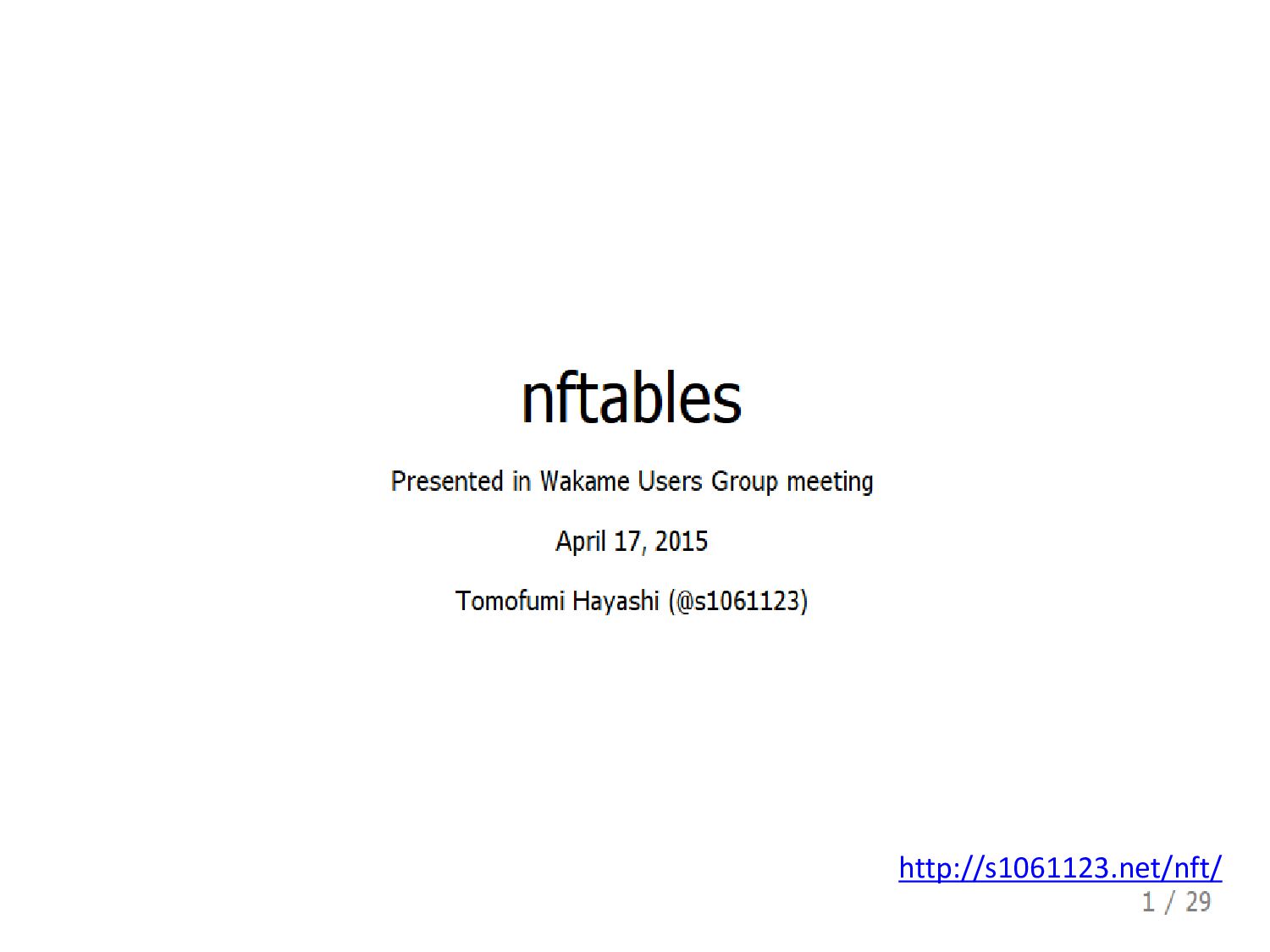

6. http://s1061123.net/nft/

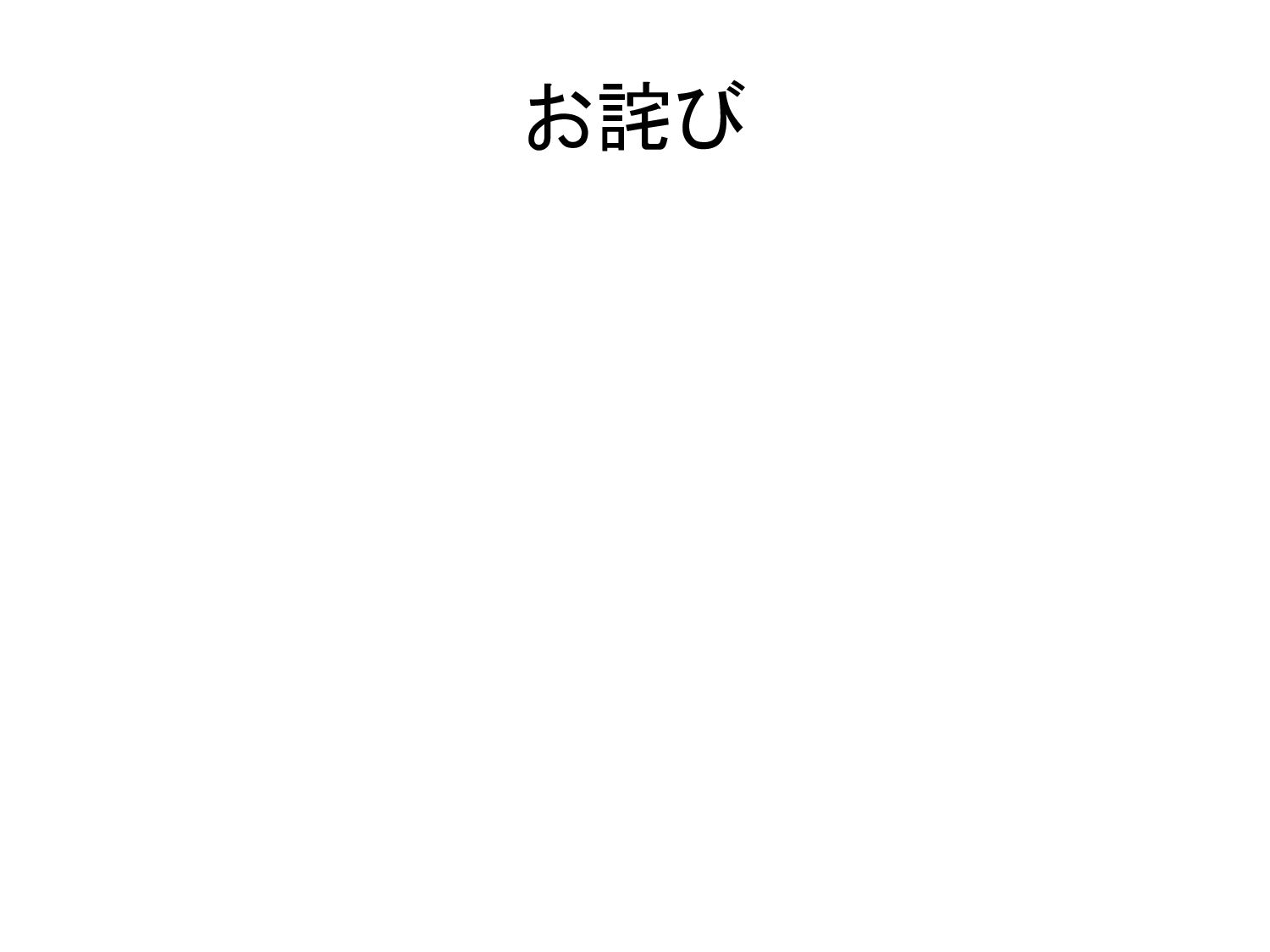

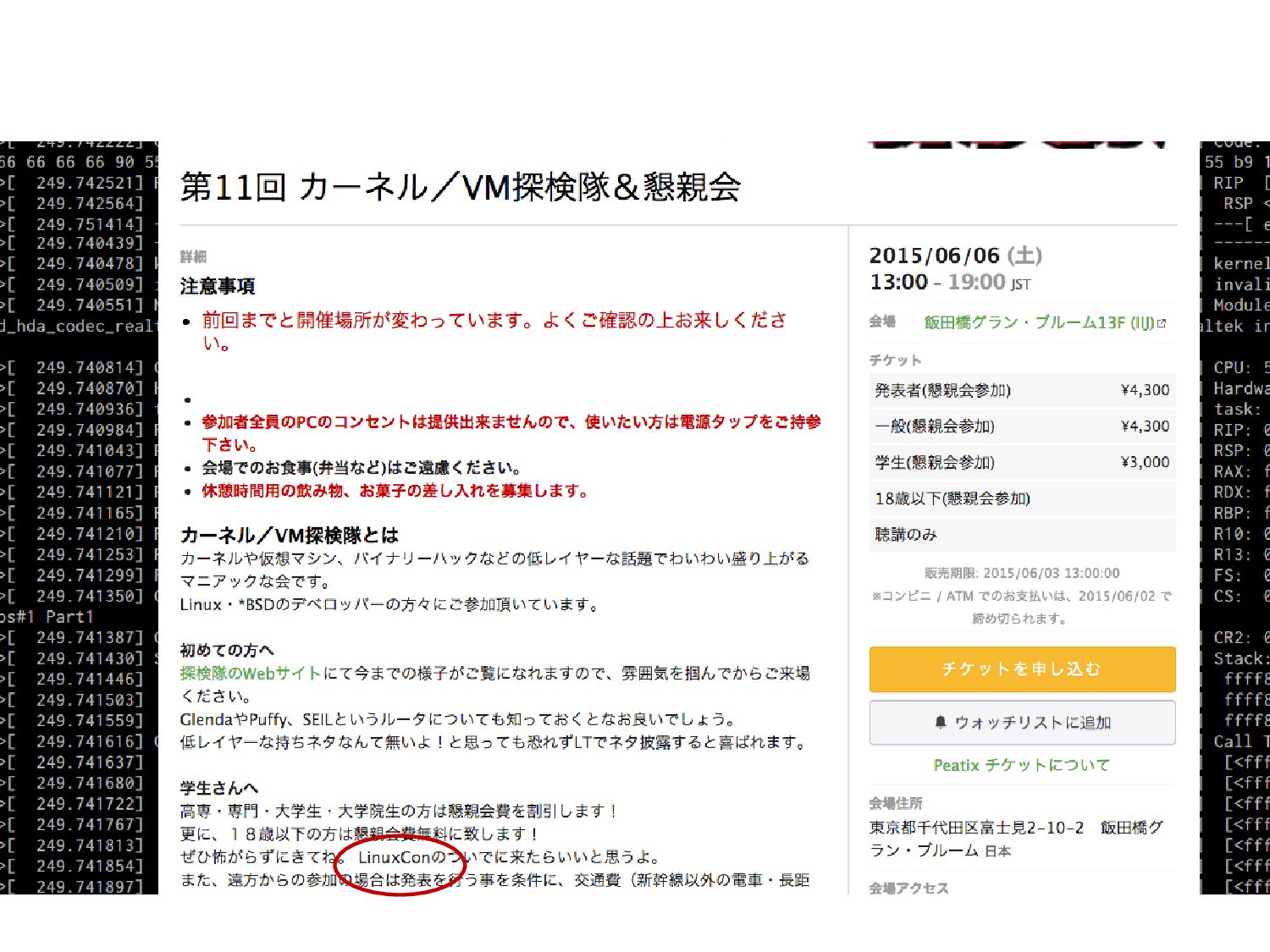

7. お詫び
10. ？!

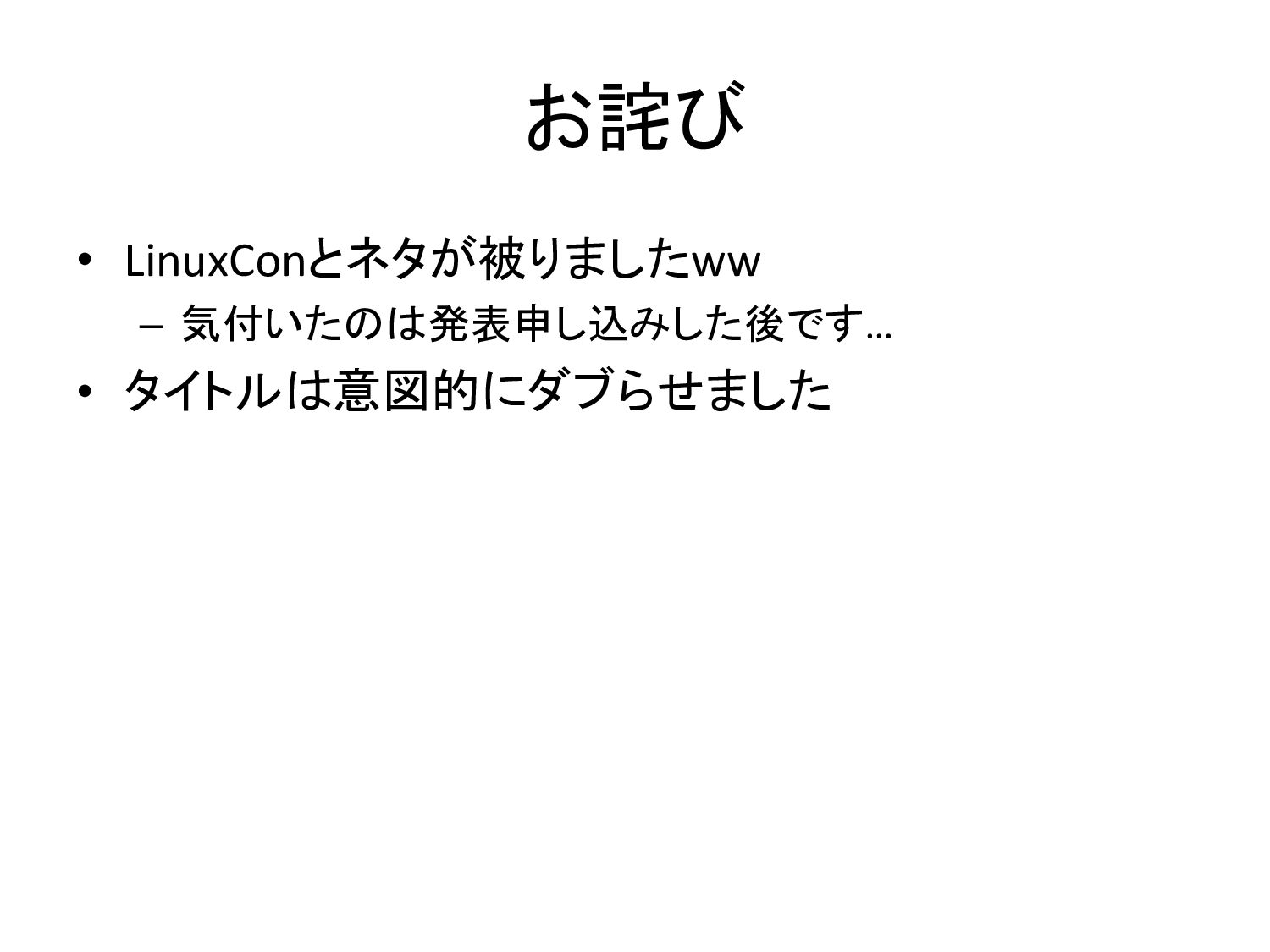

13. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました

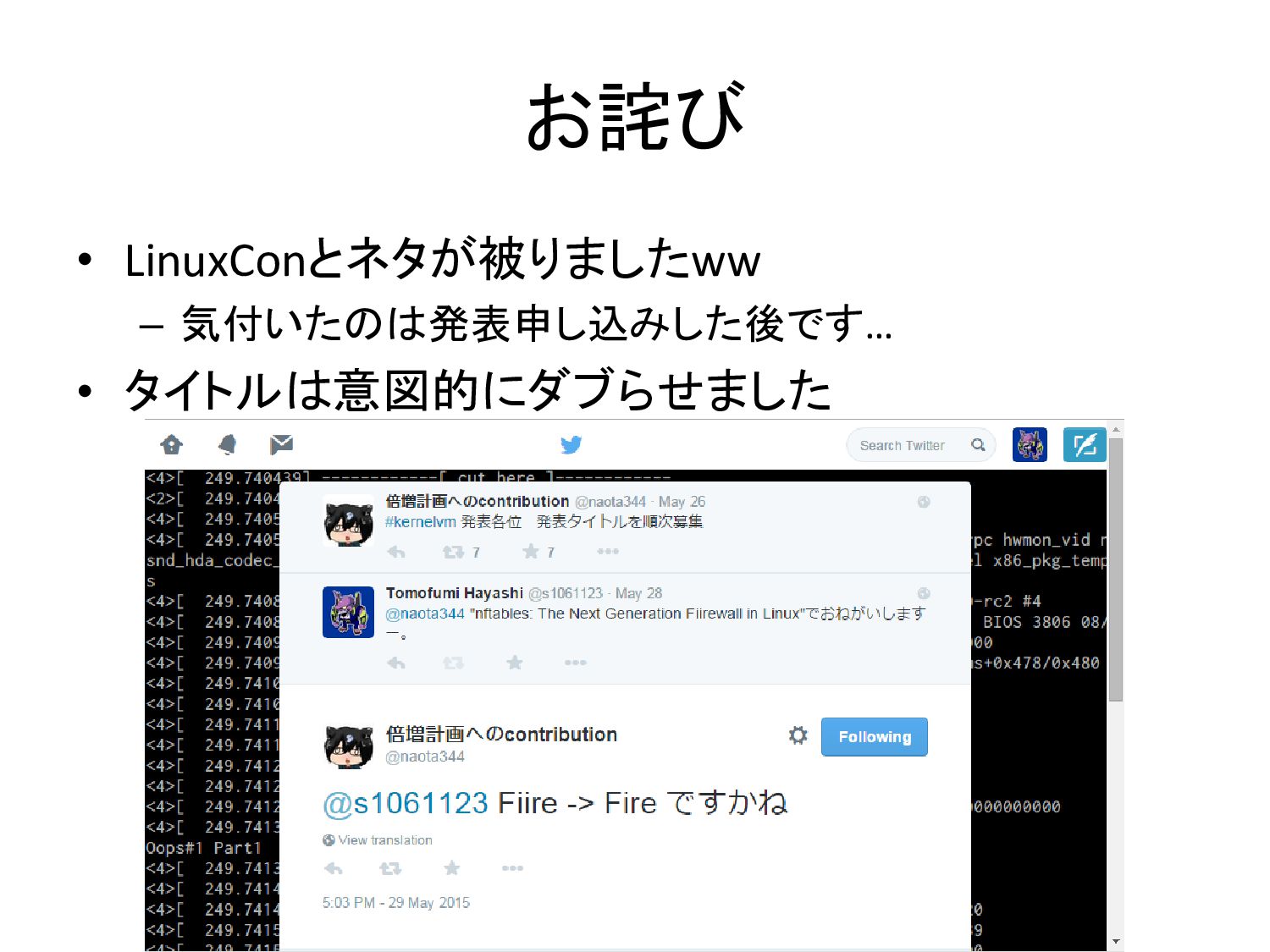

14. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました
15. Fiirewall ?!

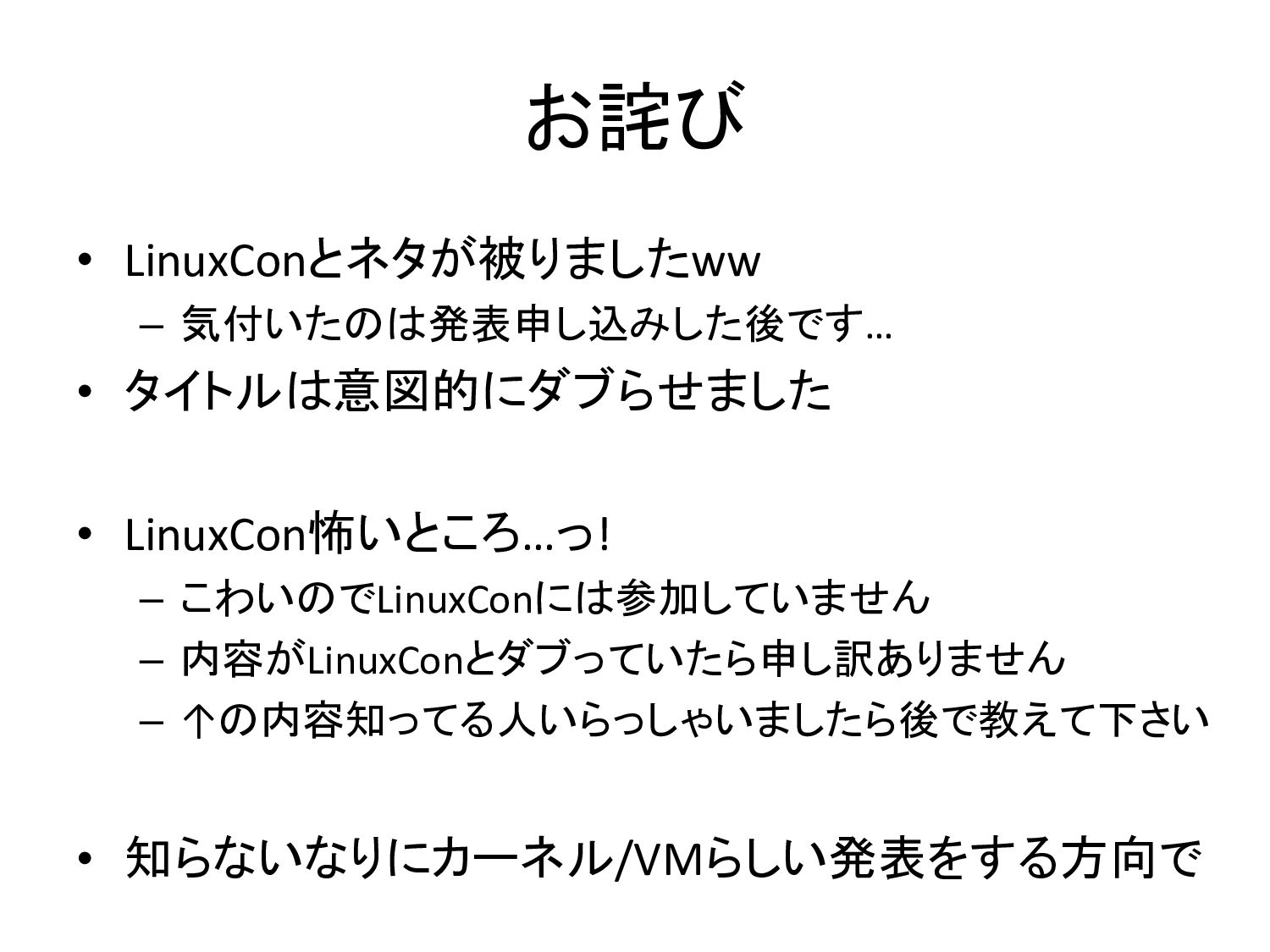

17. お詫び • LinuxConとネタが被りましたww – 気付いたのは発表申し込みした後です… • タイトルは意図的にダブらせました • LinuxCon怖いところ…っ! – こわいのでLinuxConには参加していません – 内容がLinuxConとダブっていたら申し訳ありません – ↑の内容知ってる人いらっしゃいましたら後で教えて下さい • 知らないなりにカーネル/VMらしい発表をする方向で
18. そんなふうに考えていた時期が… 俺にもありました…

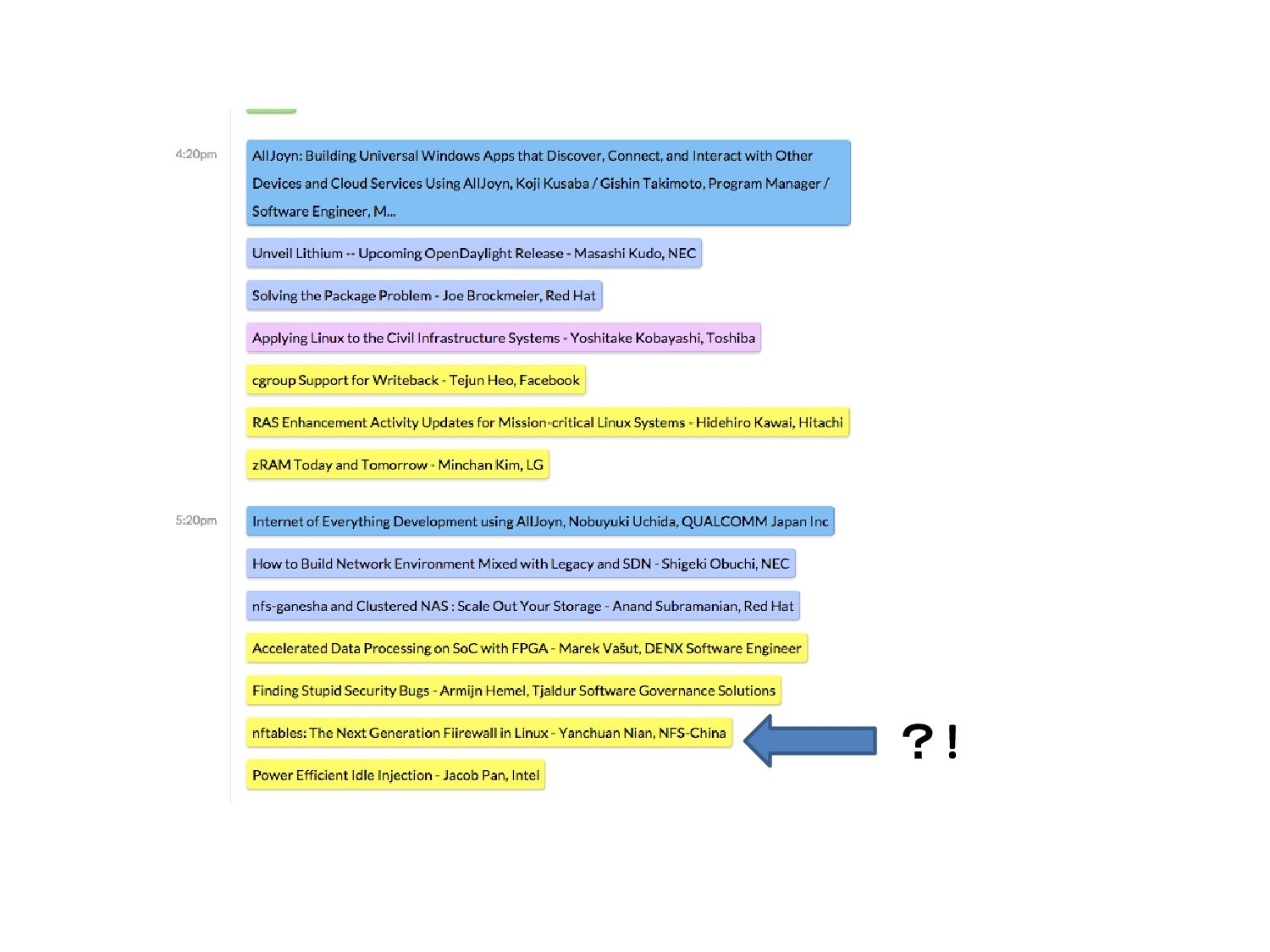

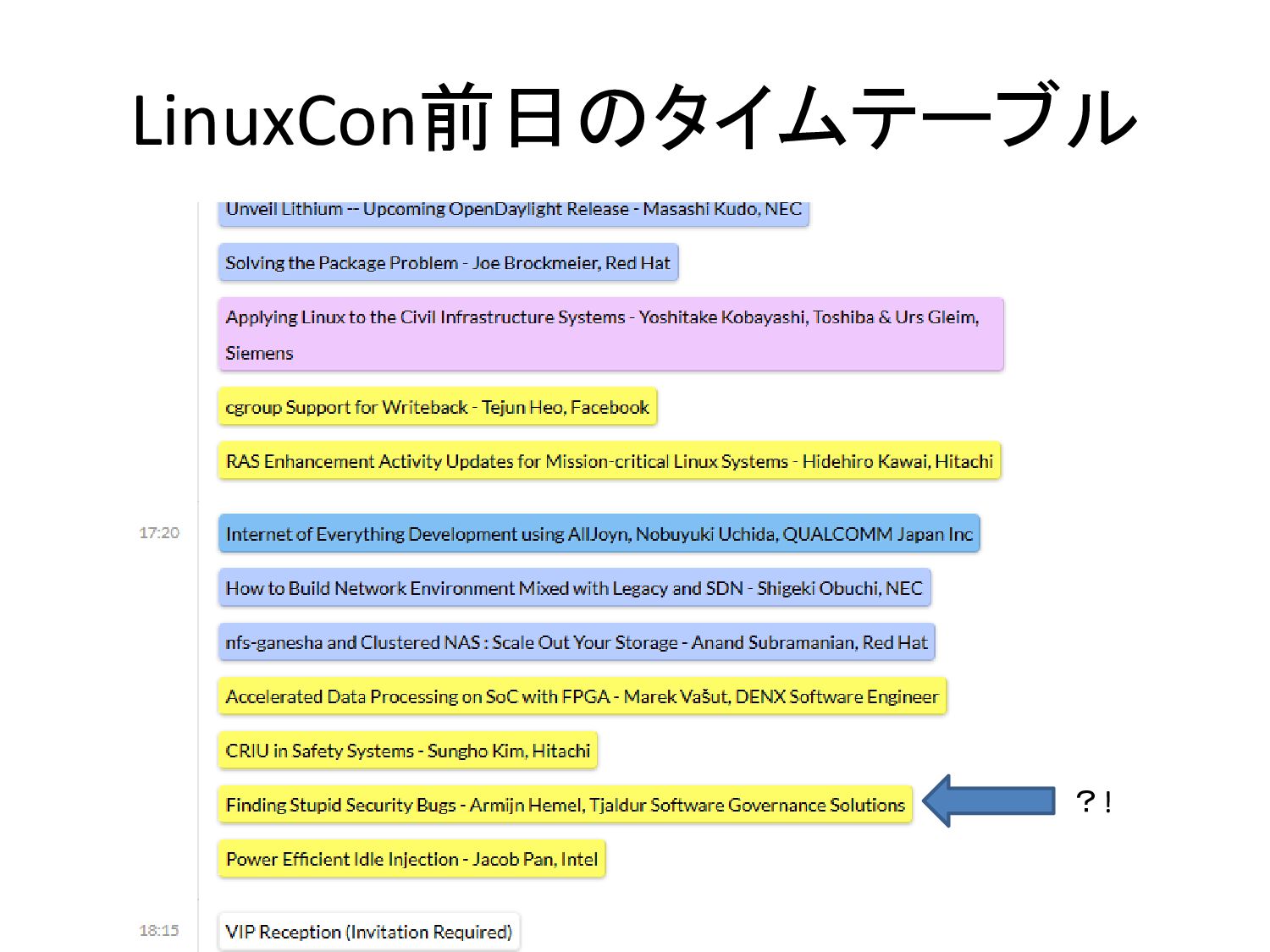

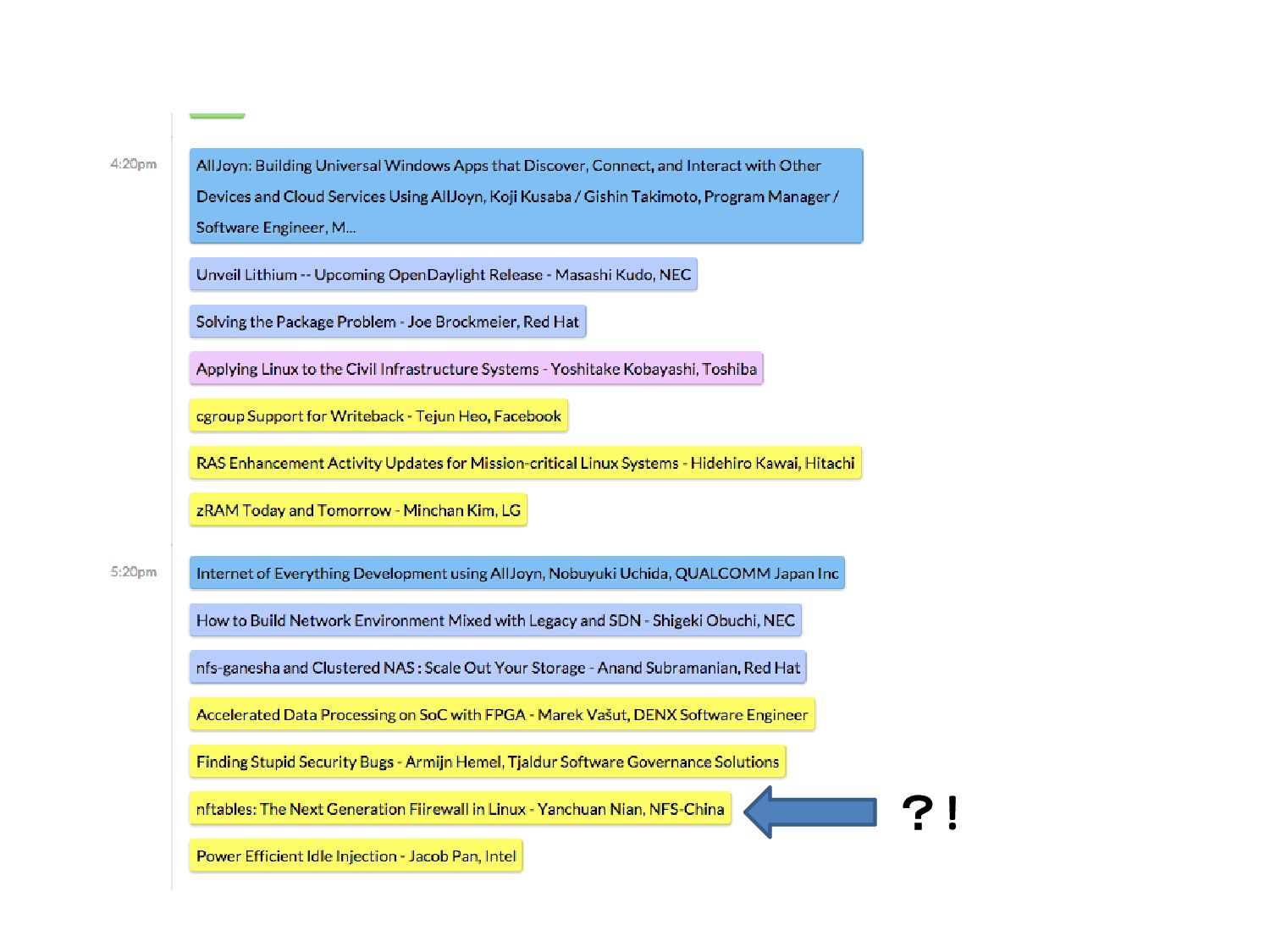

19. ？! LinuxCon前日のタイムテーブル

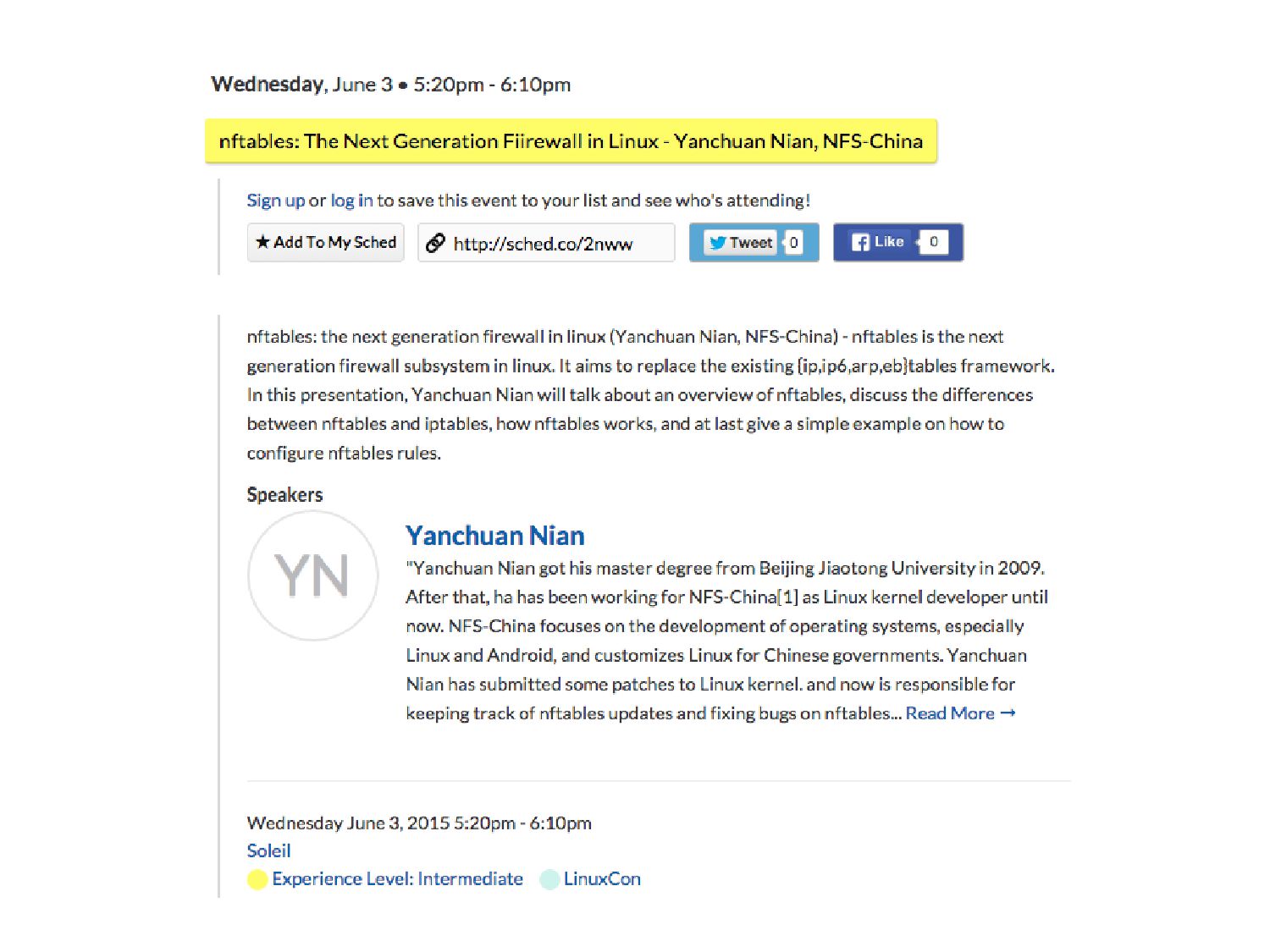

20. ？!

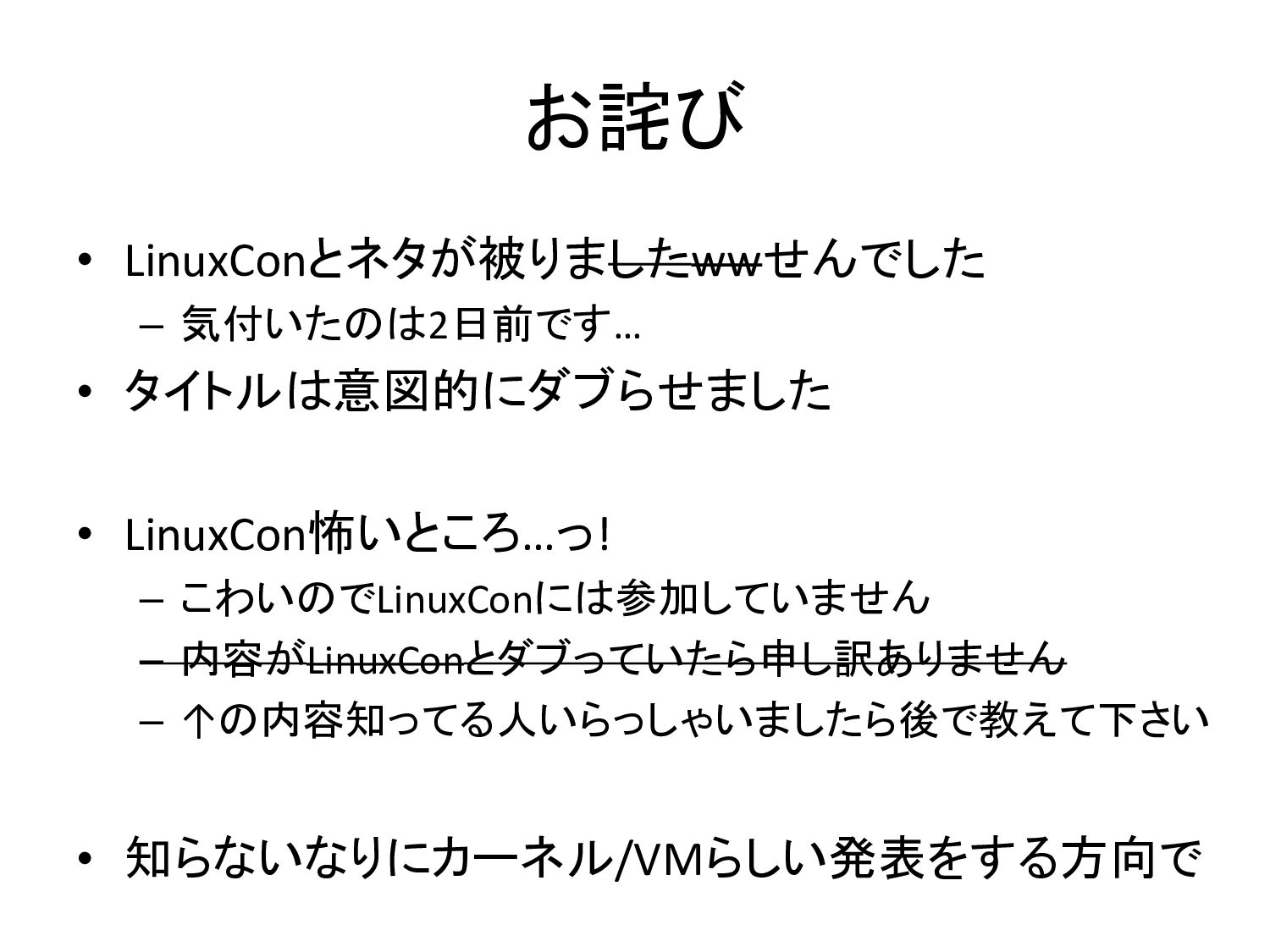

21. お詫び • LinuxConとネタが被りましたwwせんでした – 気付いたのは2日前です… • タイトルは意図的にダブらせました • LinuxCon怖いところ…っ! – こわいのでLinuxConには参加していません – 内容がLinuxConとダブっていたら申し訳ありません – ↑の内容知ってる人いらっしゃいましたら後で教えて下さい • 知らないなりにカーネル/VMらしい発表をする方向で

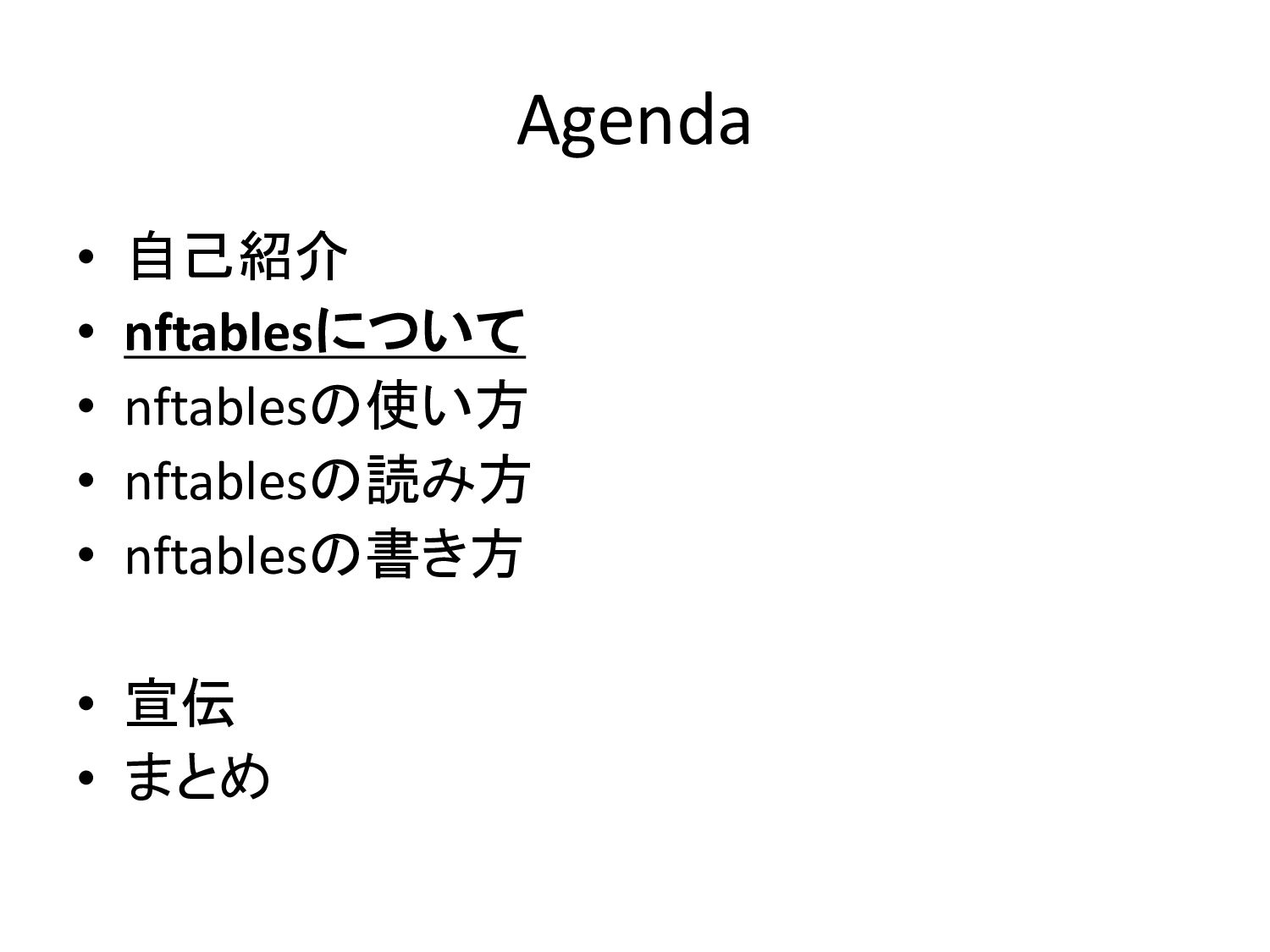

22. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

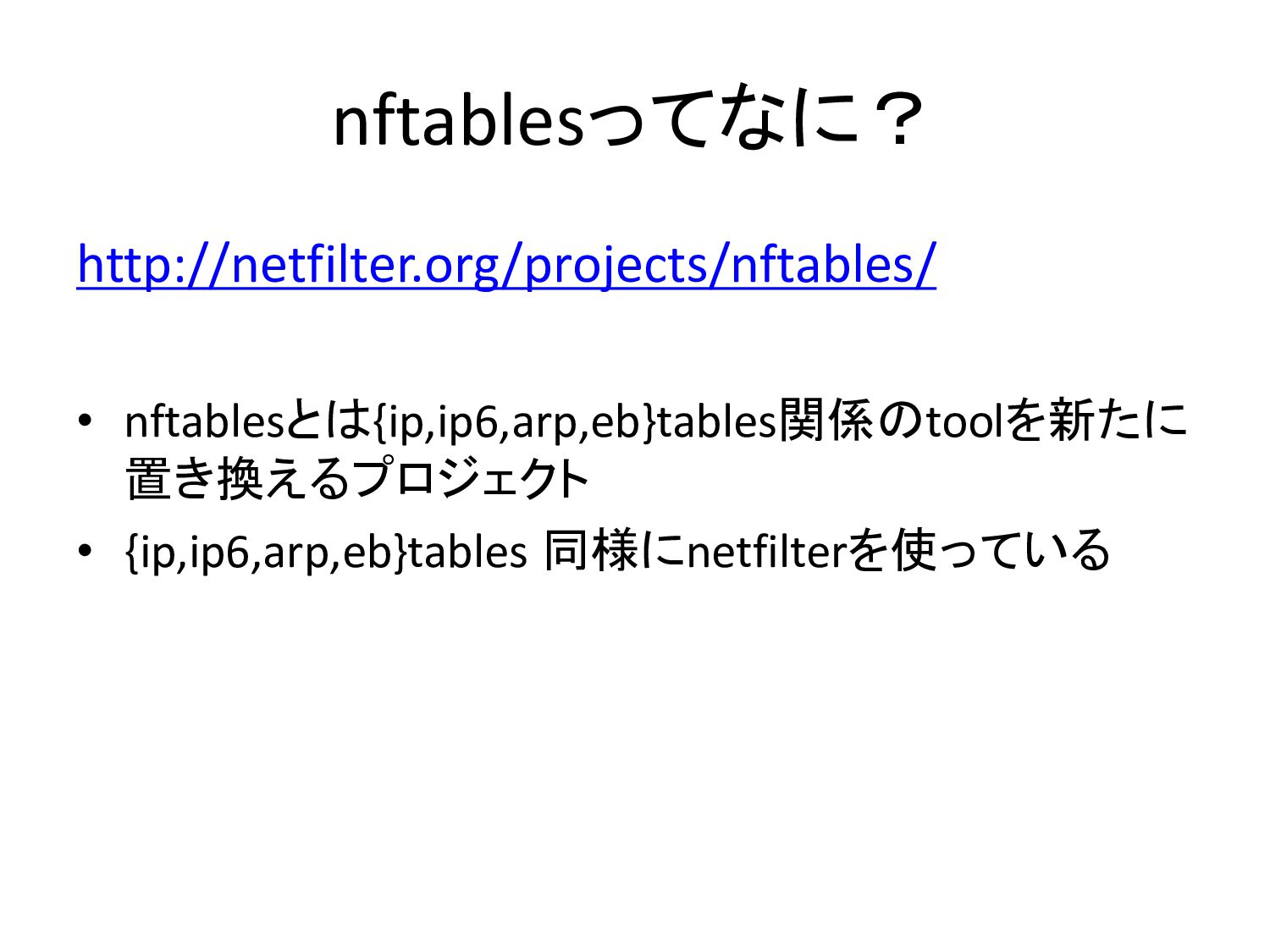

23. nftablesってなに？ http://netfilter.org/projects/nftables/ • nftablesとは{ip,ip6,arp,eb}tables関係のtoolを新たに 置き換えるプロジェクト • {ip,ip6,arp,eb}tables 同様にnetfilterを使っている

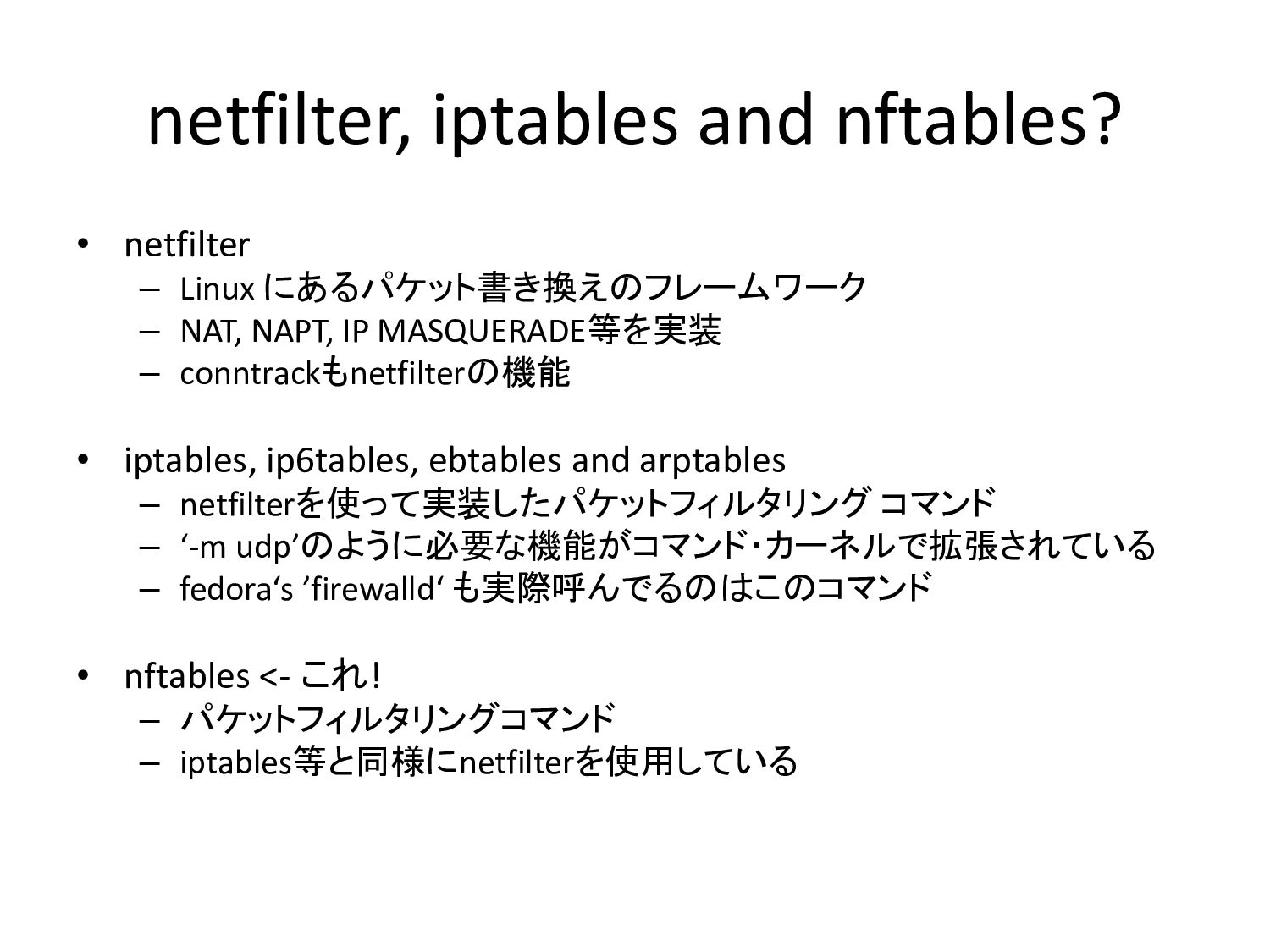

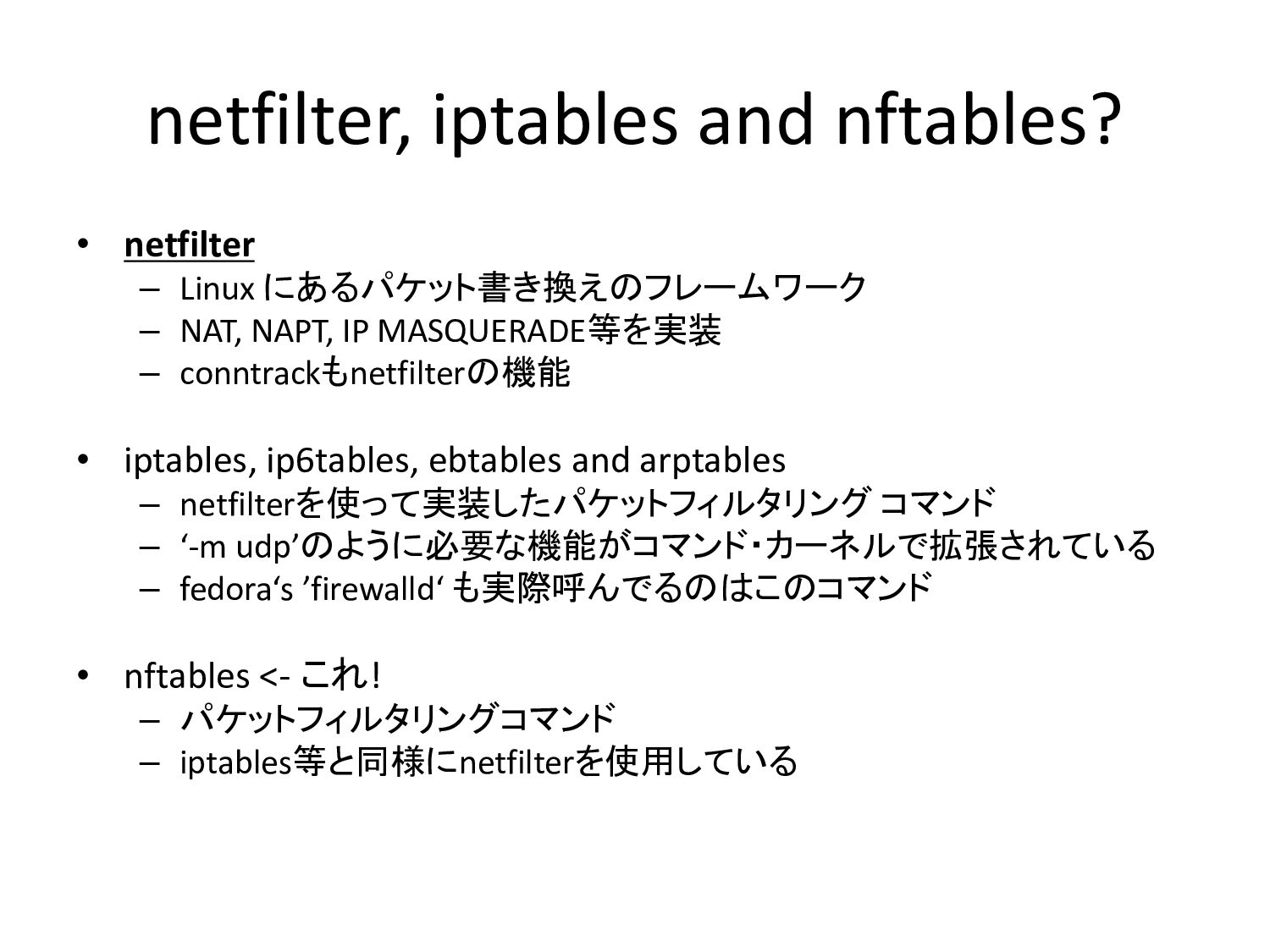

24. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリング コマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- これ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している
25. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリング コマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- これ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している
26. netfilter, iptables and nftables? 30秒で分かるnetfilter： netfilterはLinux内でネットワークのパケットを書き換えることが できます。以下のようにどこで呼ぶかを指定できるようにhookが 存在します In include/uapi/linux/netfilter.h: enum nf_inet_hooks { NF_INET_PRE_ROUTING, NF_INET_LOCAL_IN, NF_INET_FORWARD, NF_INET_LOCAL_OUT, NF_INET_POST_ROUTING, NF_INET_NUMHOOKS };

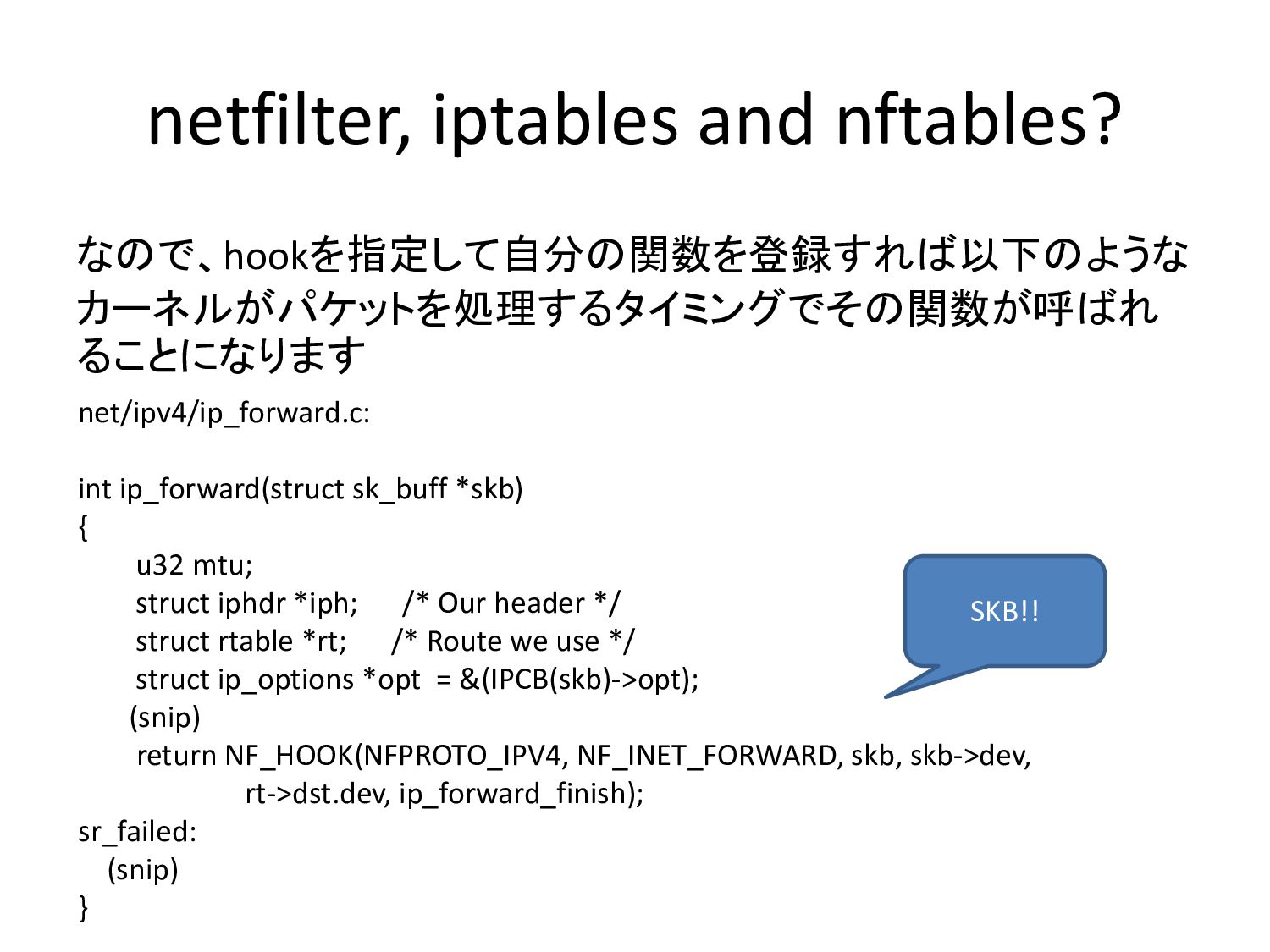

27. netfilter, iptables and nftables? なので、hookを指定して自分の関数を登録すれば以下のような カーネルがパケットを処理するタイミングでその関数が呼ばれ ることになります net/ipv4/ip_forward.c: int ip_forward(struct sk_buff *skb) { u32 mtu; struct iphdr *iph; /* Our header */ struct rtable *rt; /* Route we use */ struct ip_options *opt = &(IPCB(skb)->opt); (snip) return NF_HOOK(NFPROTO_IPV4, NF_INET_FORWARD, skb, skb->dev, rt->dst.dev, ip_forward_finish); sr_failed: (snip) } SKB!!

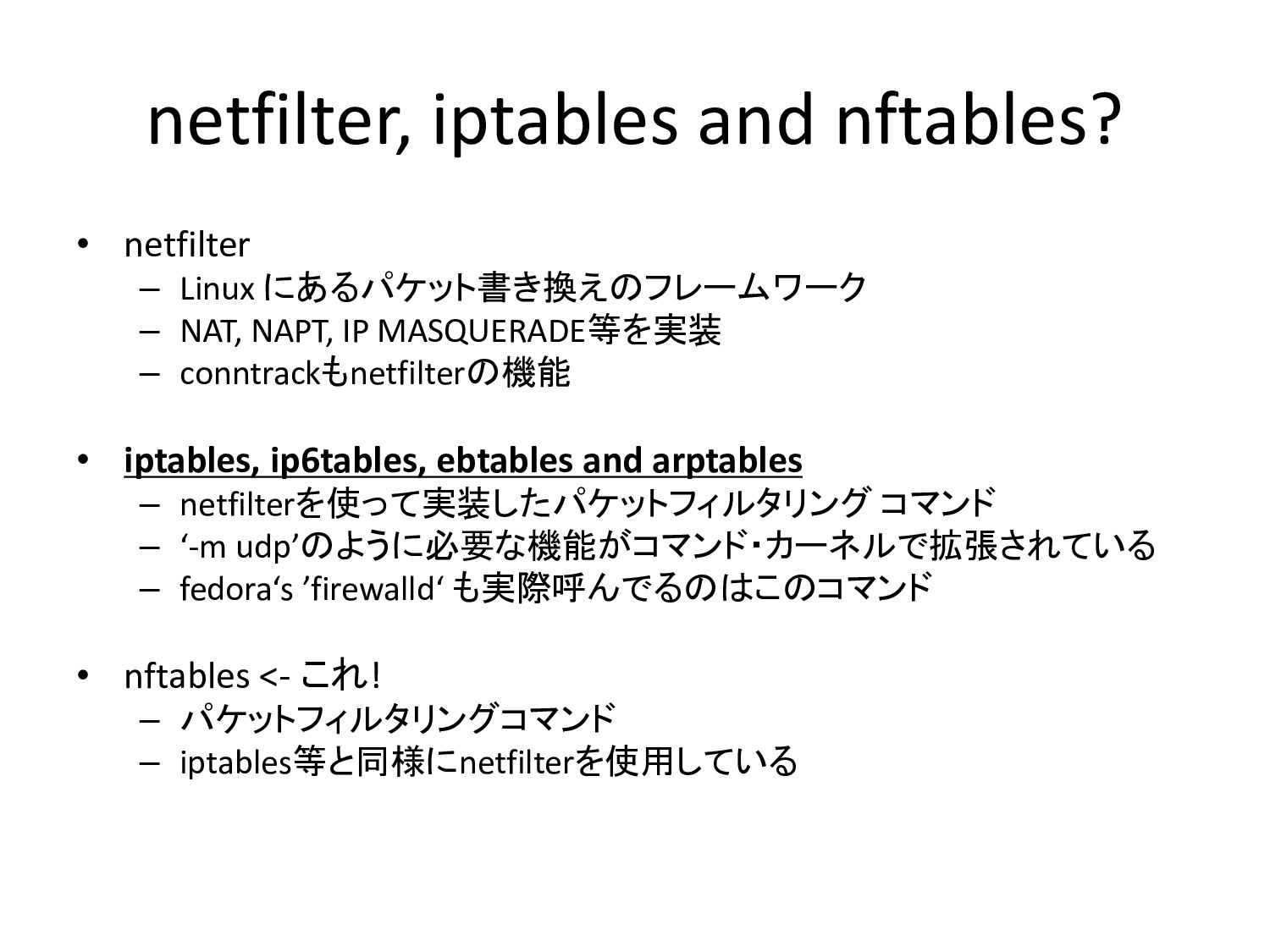

28. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリング コマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- これ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している

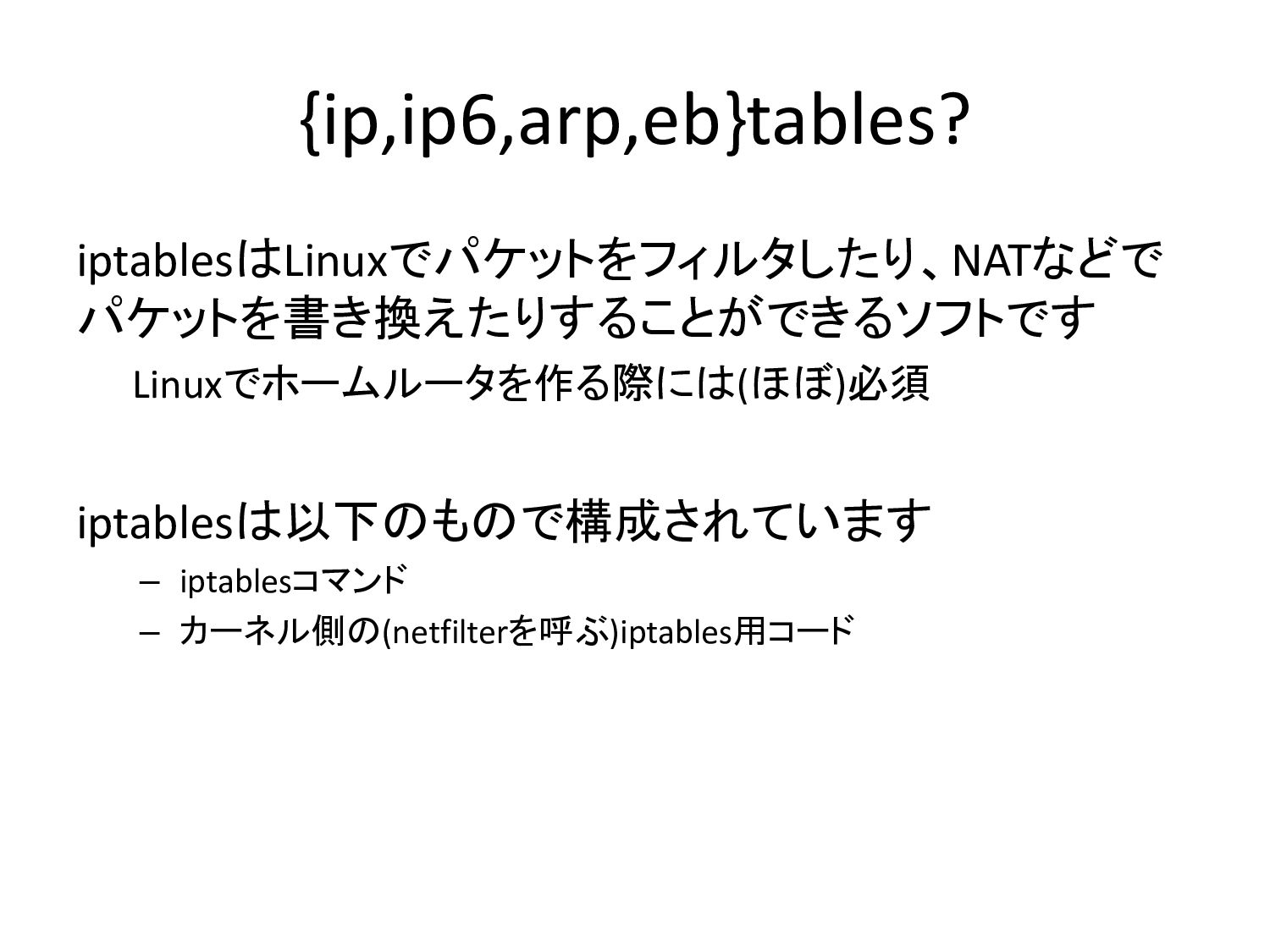

29. {ip,ip6,arp,eb}tables? iptablesはLinuxでパケットをフィルタしたり、NATなどで パケットを書き換えたりすることができるソフトです Linuxでホームルータを作る際には(ほぼ)必須 iptablesは以下のもので構成されています – iptablesコマンド – カーネル側の(netfilterを呼ぶ)iptables用コード

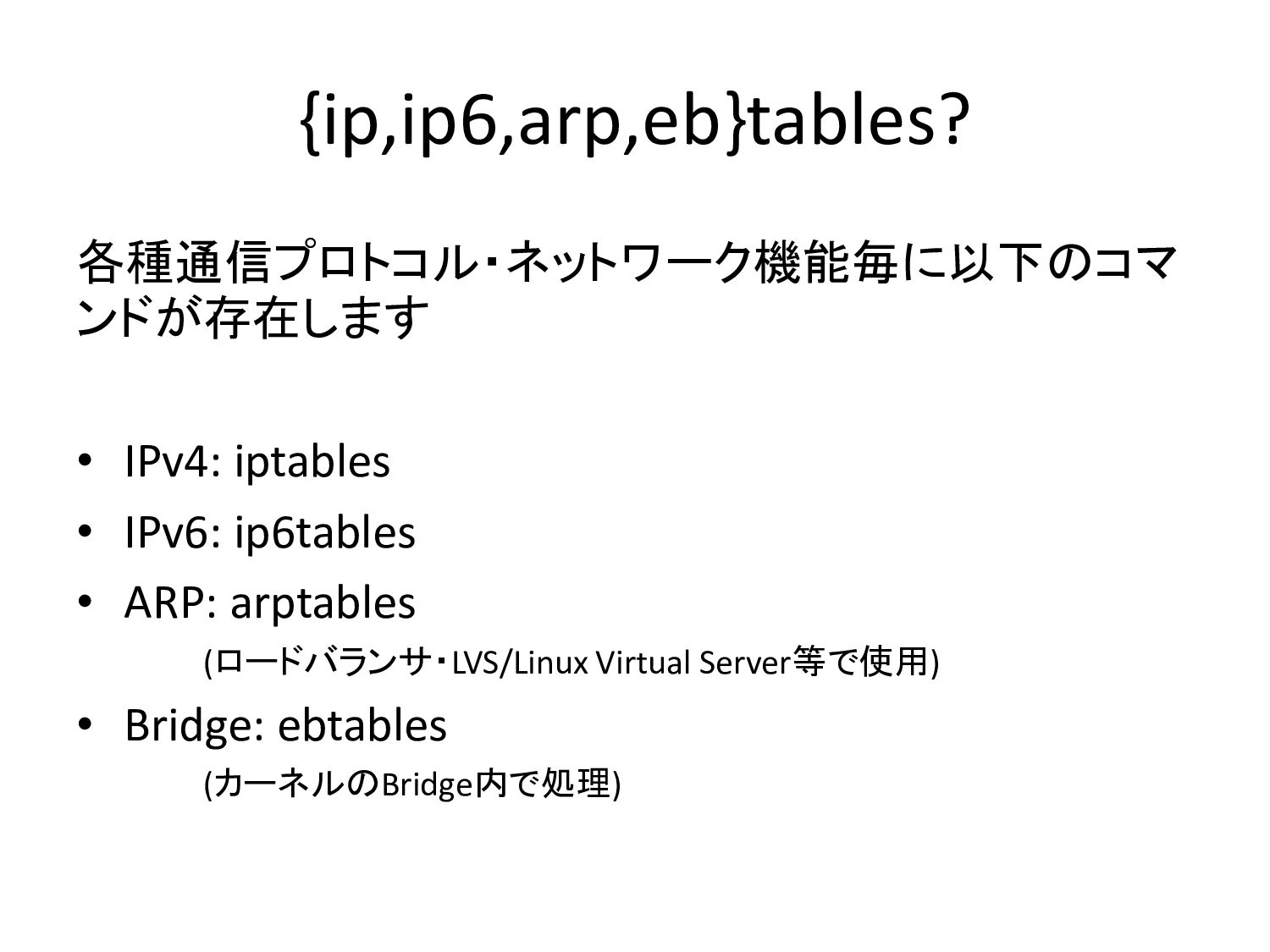

30. {ip,ip6,arp,eb}tables? 各種通信プロトコル・ネットワーク機能毎に以下のコマ ンドが存在します • IPv4: iptables • IPv6: ip6tables • ARP: arptables (ロードバランサ・LVS/Linux Virtual Server等で使用) • Bridge: ebtables (カーネルのBridge内で処理)

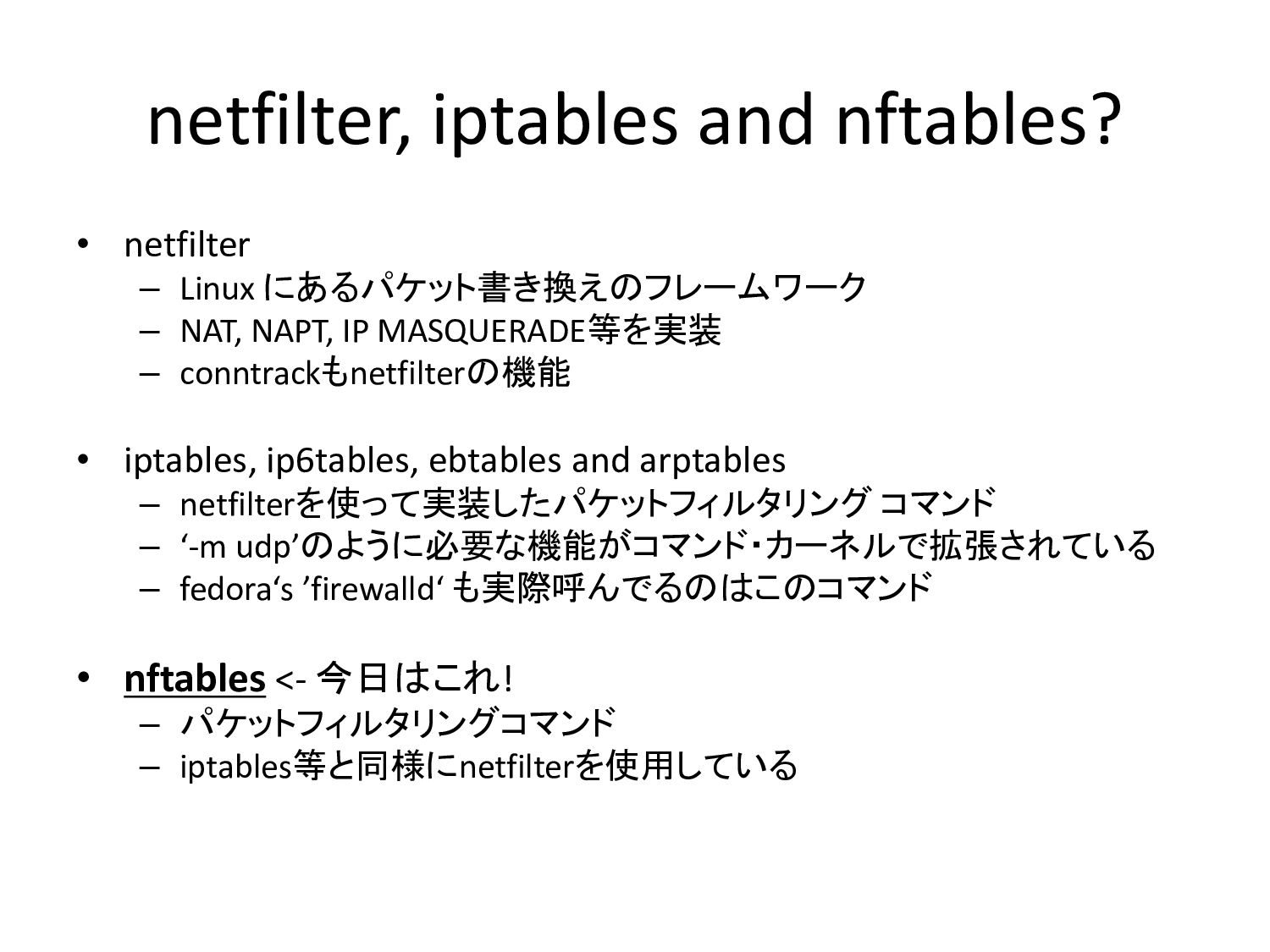

31. netfilter, iptables and nftables? • netfilter – Linux にあるパケット書き換えのフレームワーク – NAT, NAPT, IP MASQUERADE等を実装 – conntrackもnetfilterの機能 • iptables, ip6tables, ebtables and arptables – netfilterを使って実装したパケットフィルタリング コマンド – ‘-m udp’のように必要な機能がコマンド・カーネルで拡張されている – fedora‘s ’firewalld‘ も実際呼んでるのはこのコマンド • nftables <- 今日はこれ! – パケットフィルタリングコマンド – iptables等と同様にnetfilterを使用している

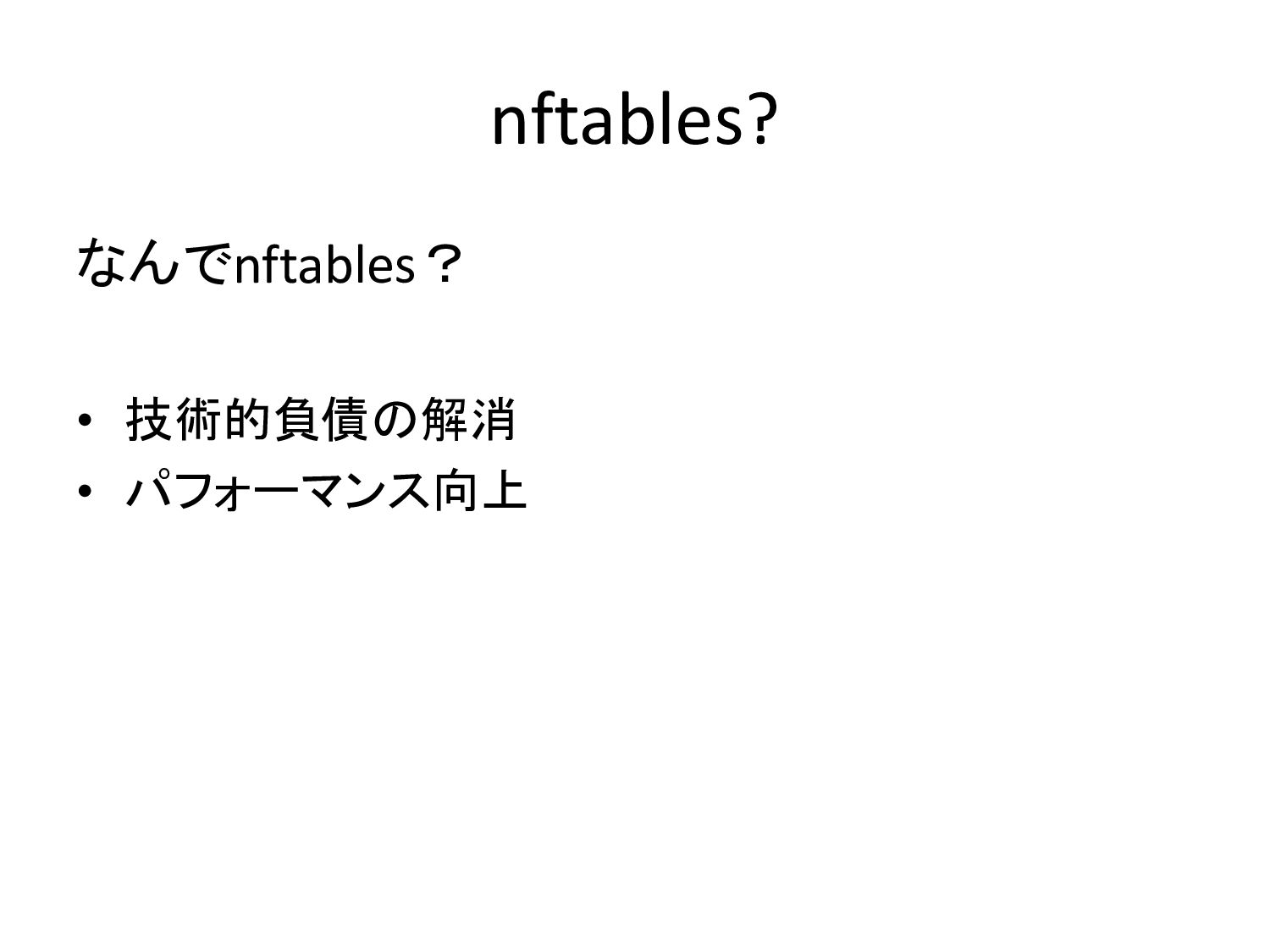

32. nftables? なんでnftables？ • 技術的負債の解消 • パフォーマンス向上

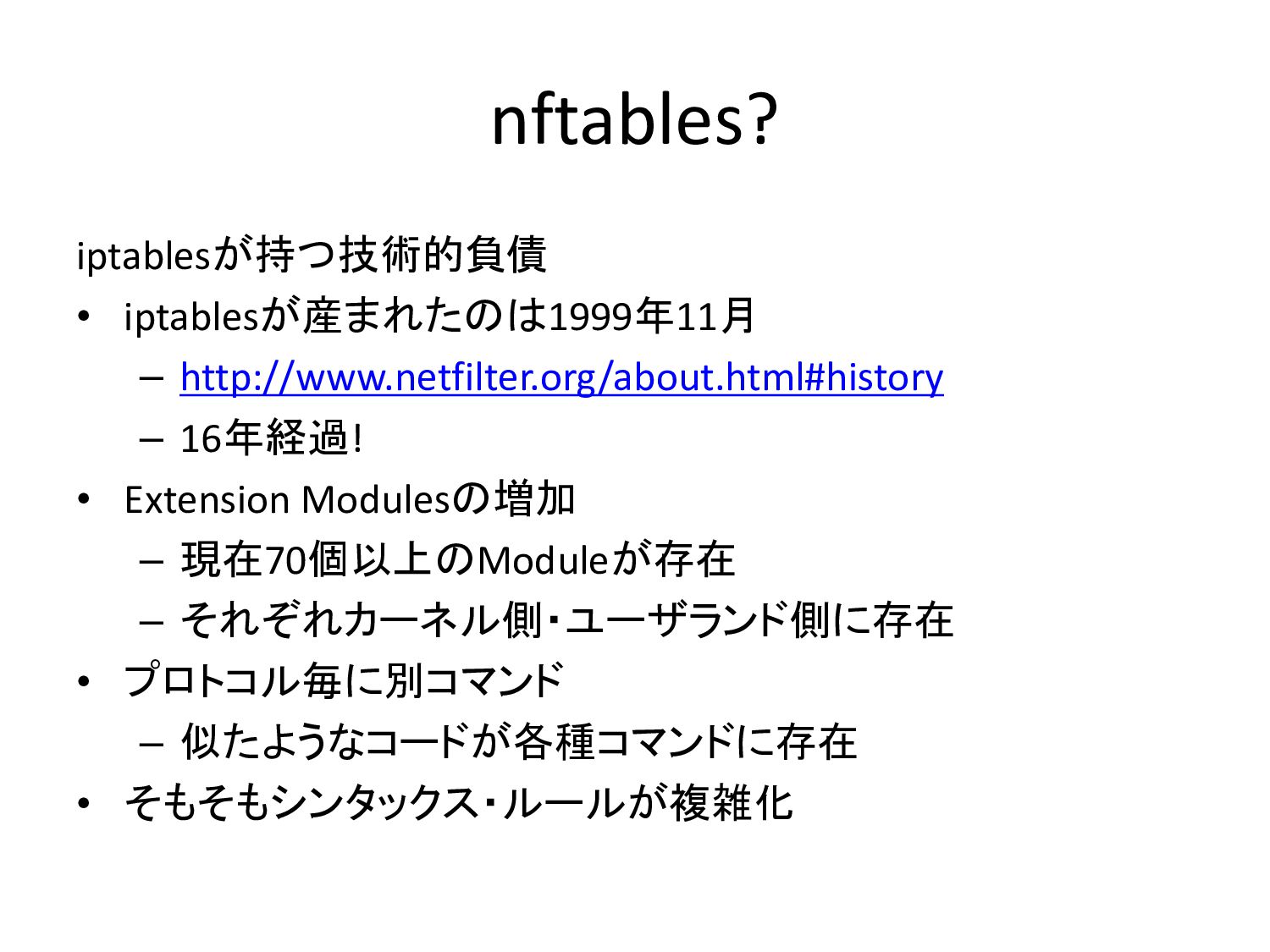

33. nftables? iptablesが持つ技術的負債 • iptablesが産まれたのは1999年11月 – http://www.netfilter.org/about.html#history – 16年経過! • Extension Modulesの増加 – 現在70個以上のModuleが存在 – それぞれカーネル側・ユーザランド側に存在 • プロトコル毎に別コマンド – 似たようなコードが各種コマンドに存在 • そもそもシンタックス・ルールが複雑化

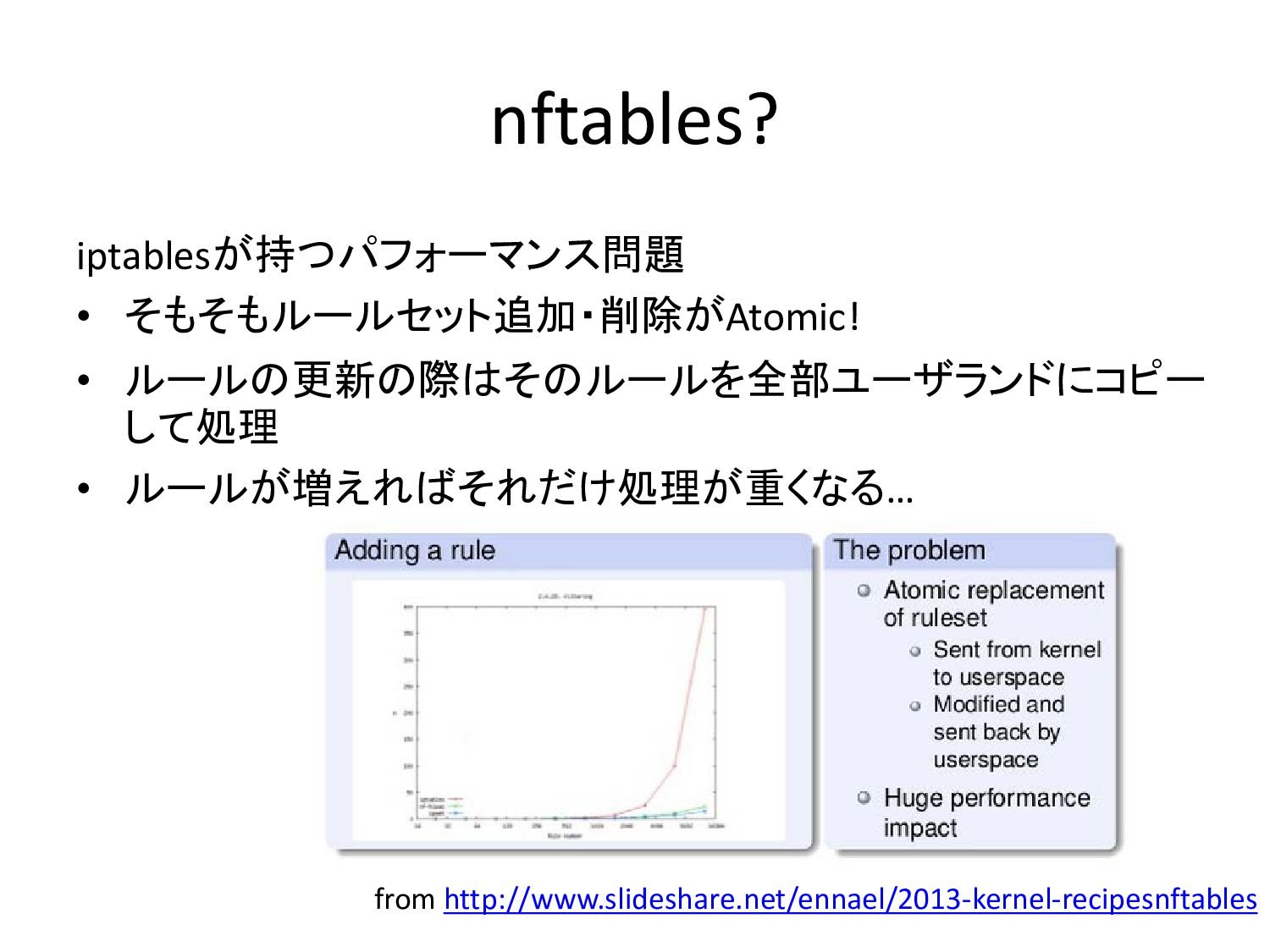

34. nftables? iptablesが持つパフォーマンス問題 • そもそもルールセット追加・削除がAtomic! • ルールの更新の際はそのルールを全部ユーザランドにコピー して処理 • ルールが増えればそれだけ処理が重くなる… from http://www.slideshare.net/ennael/2013-kernel-recipesnftables

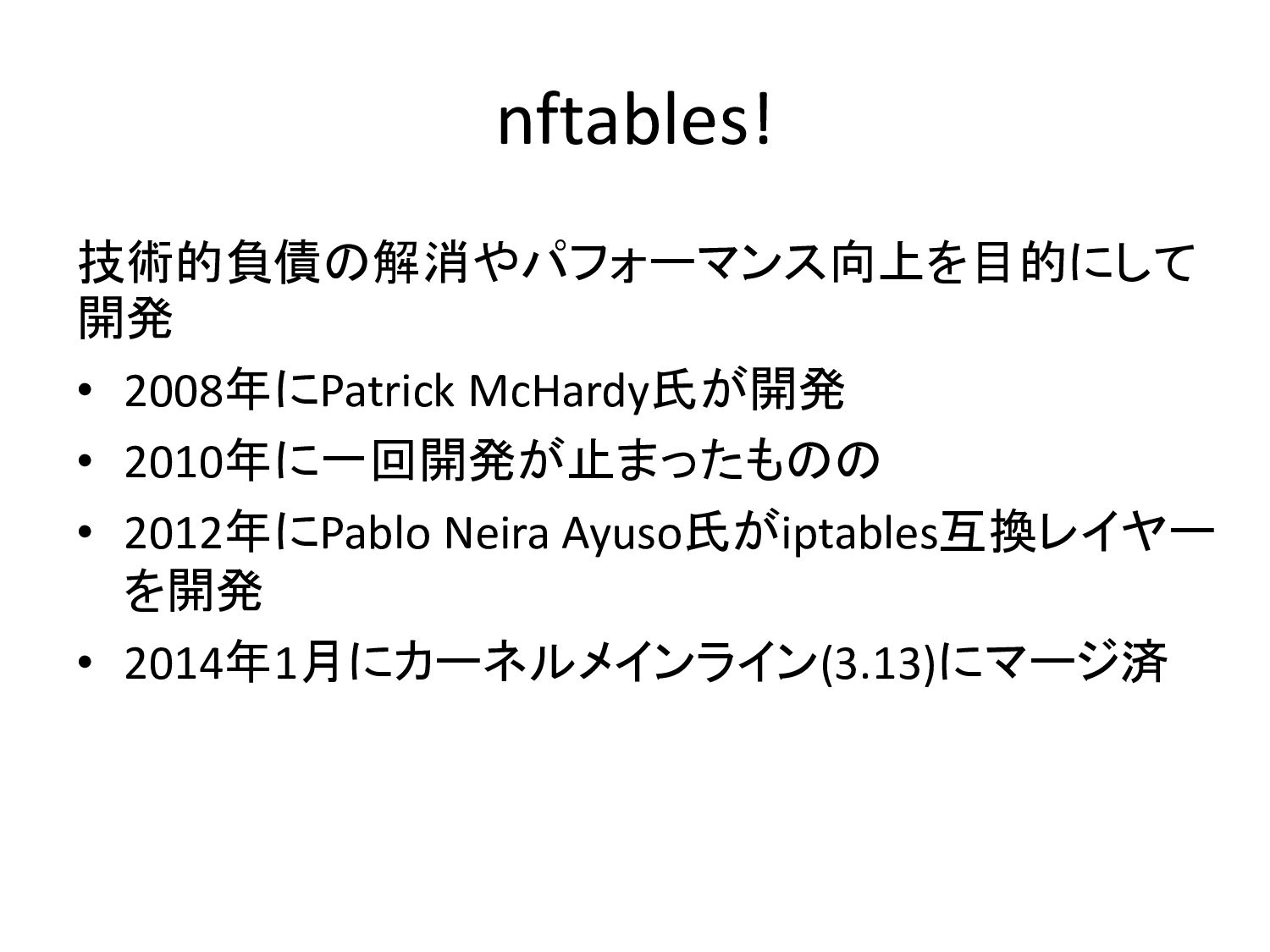

35. nftables! 技術的負債の解消やパフォーマンス向上を目的にして 開発 • 2008年にPatrick McHardy氏が開発 • 2010年に一回開発が止まったものの • 2012年にPablo Neira Ayuso氏がiptables互換レイヤー を開発 • 2014年1月にカーネルメインライン(3.13)にマージ済

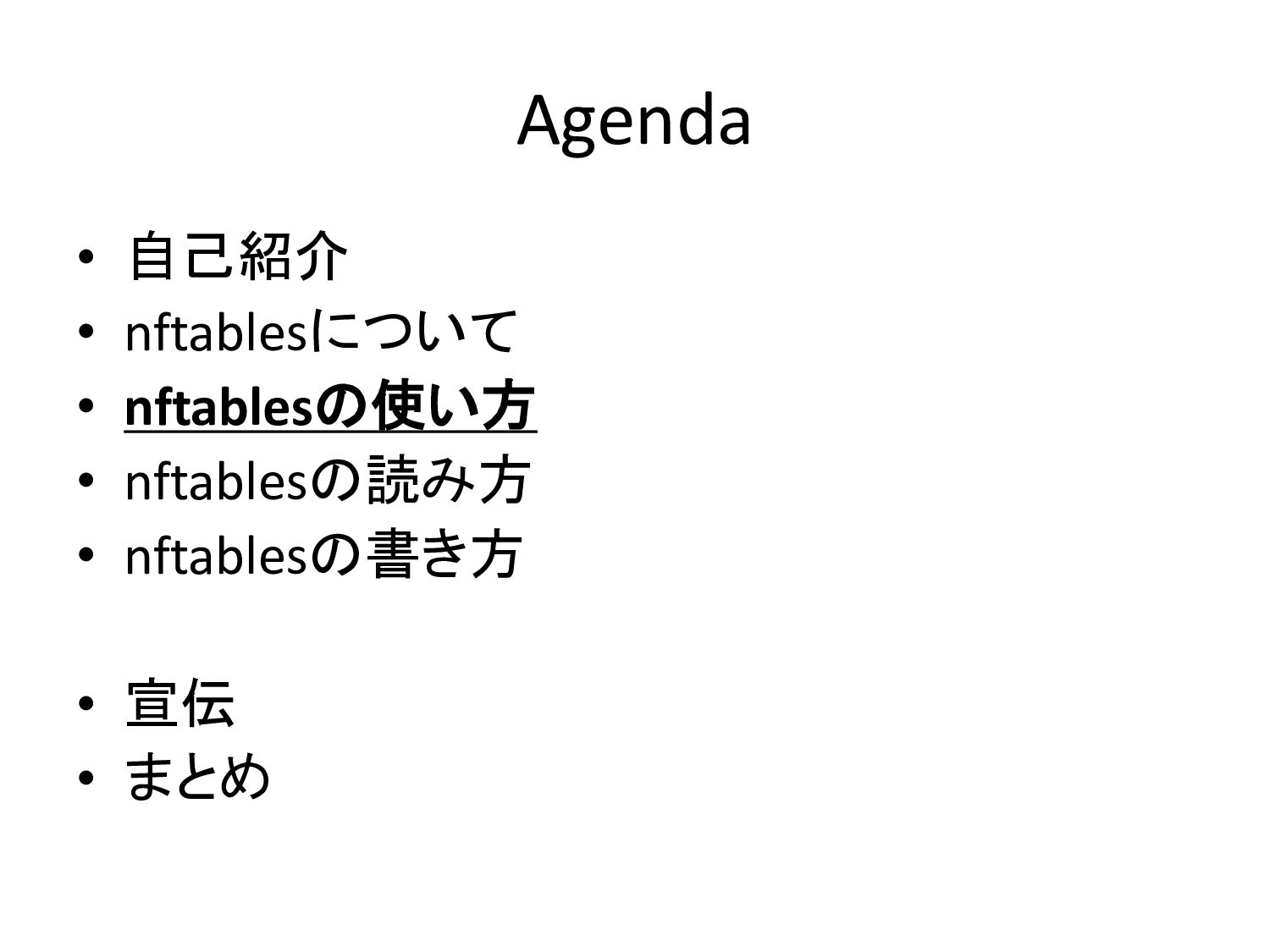

36. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

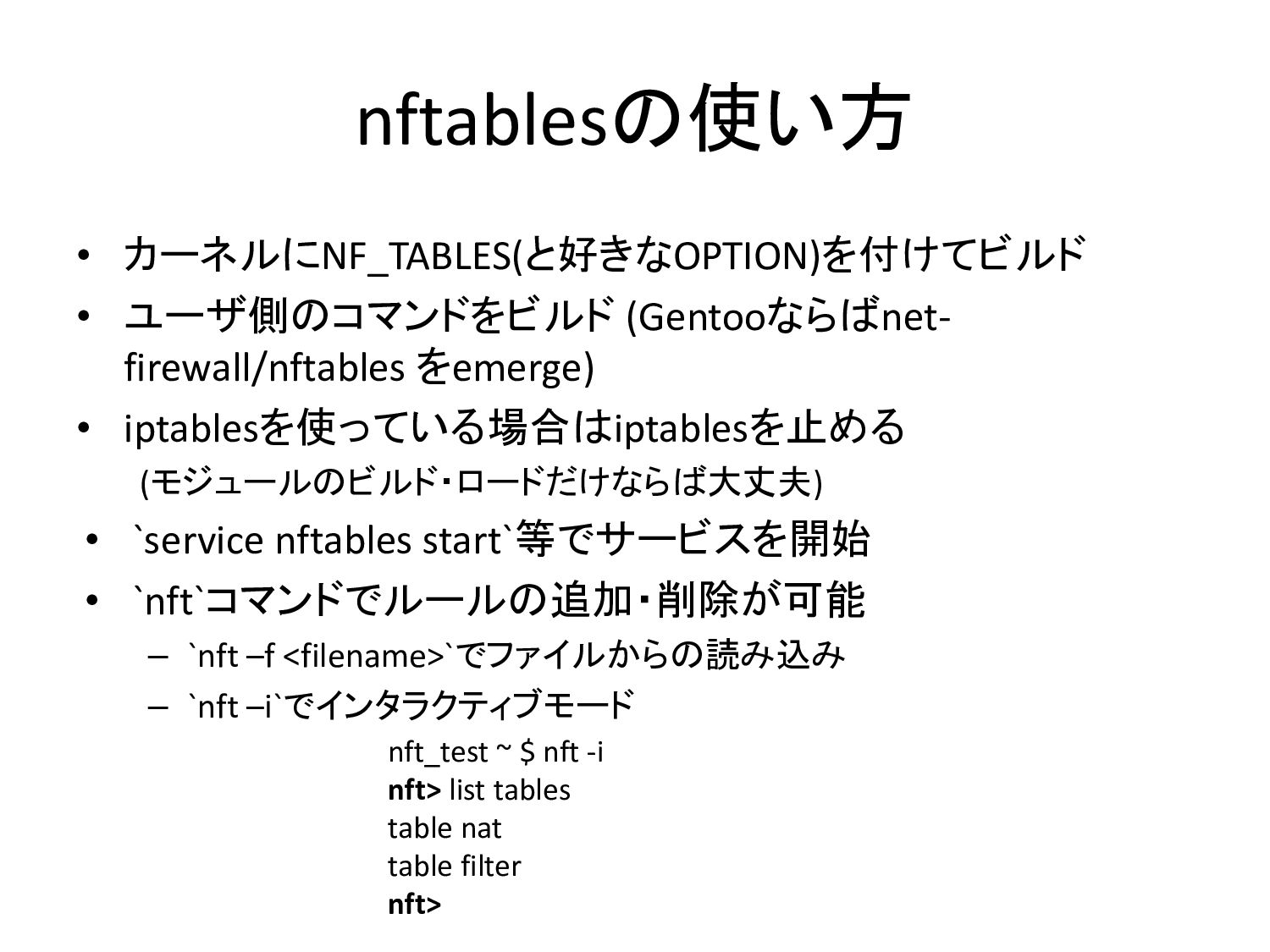

37. nftablesの使い方 • カーネルにNF_TABLES(と好きなOPTION)を付けてビルド • ユーザ側のコマンドをビルド (Gentooならばnet- firewall/nftables をemerge) • iptablesを使っている場合はiptablesを止める (モジュールのビルド・ロードだけならば大丈夫) • `service nftables start`等でサービスを開始 • `nft`コマンドでルールの追加・削除が可能 – `nft –f <filename>`でファイルからの読み込み – `nft –i`でインタラクティブモード nft_test ~ $ nft -i nft> list tables table nat table filter nft>

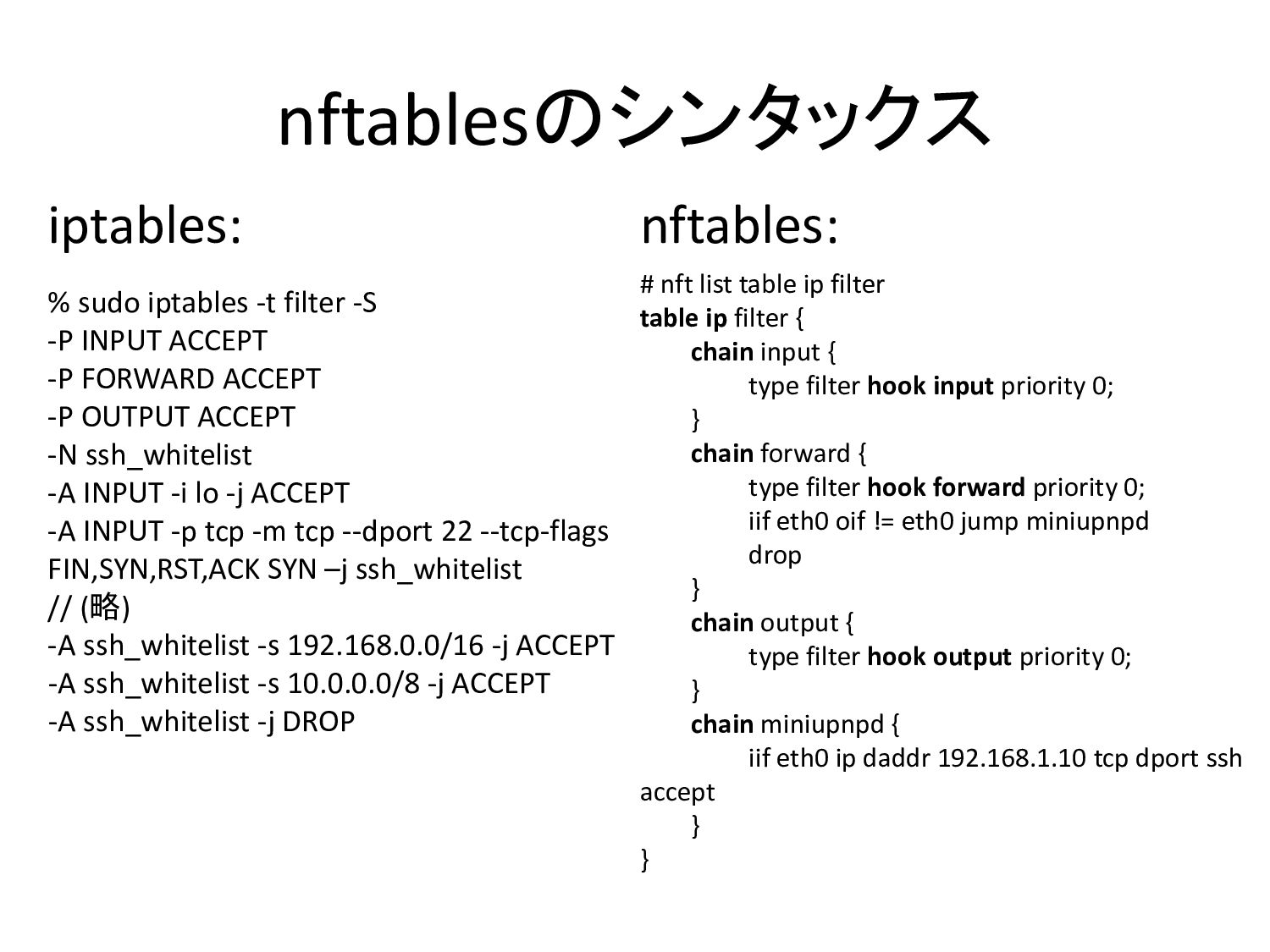

38. nftablesのシンタックス % sudo iptables -t filter -S -P INPUT ACCEPT -P FORWARD ACCEPT -P OUTPUT ACCEPT -N ssh_whitelist -A INPUT -i lo -j ACCEPT -A INPUT -p tcp -m tcp --dport 22 --tcp-flags FIN,SYN,RST,ACK SYN –j ssh_whitelist // (略) -A ssh_whitelist -s 192.168.0.0/16 -j ACCEPT -A ssh_whitelist -s 10.0.0.0/8 -j ACCEPT -A ssh_whitelist -j DROP nftables: # nft list table ip filter table ip filter { chain input { type filter hook input priority 0; } chain forward { type filter hook forward priority 0; iif eth0 oif != eth0 jump miniupnpd drop } chain output { type filter hook output priority 0; } chain miniupnpd { iif eth0 ip daddr 192.168.1.10 tcp dport ssh accept } } iptables:

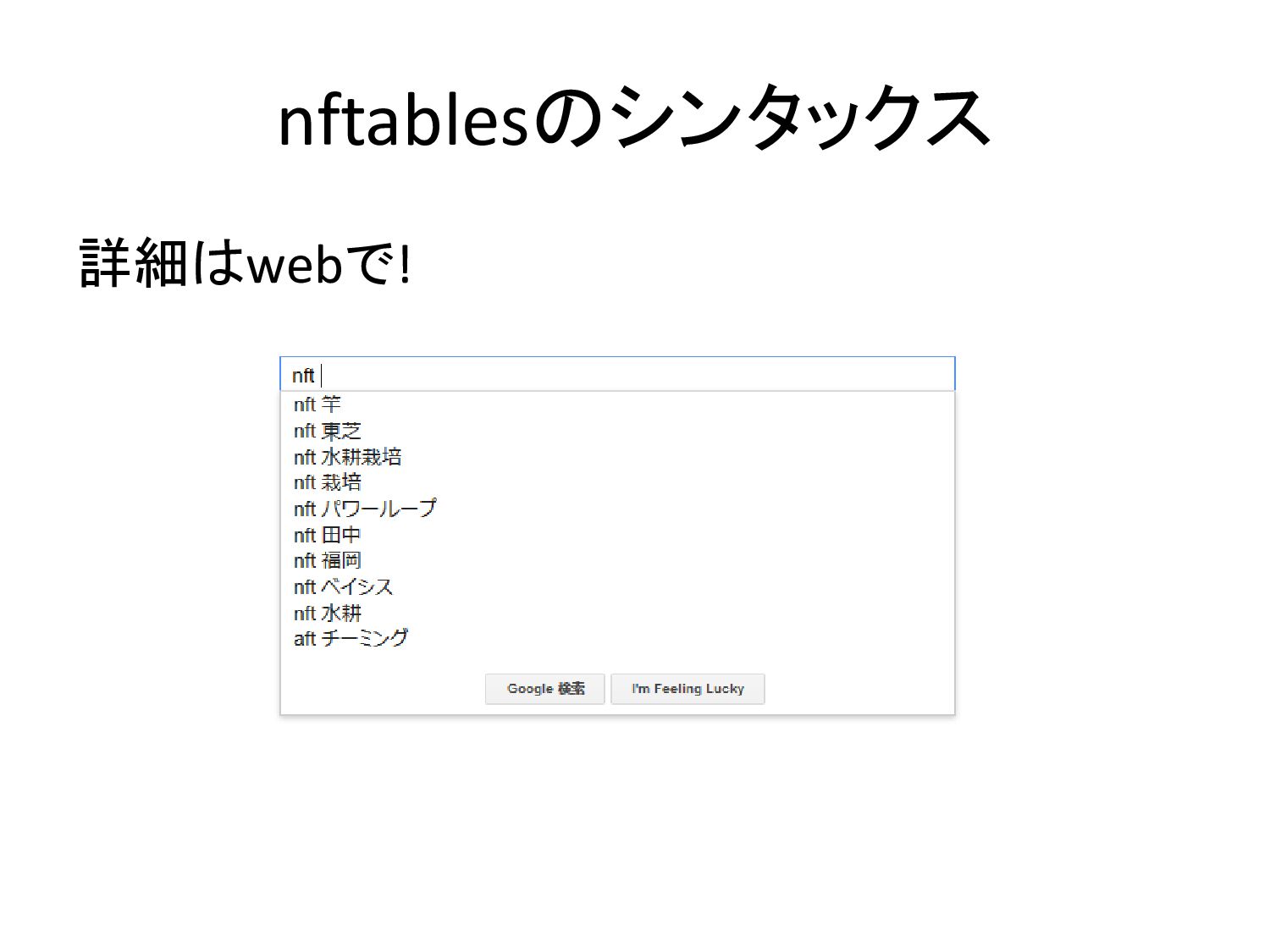

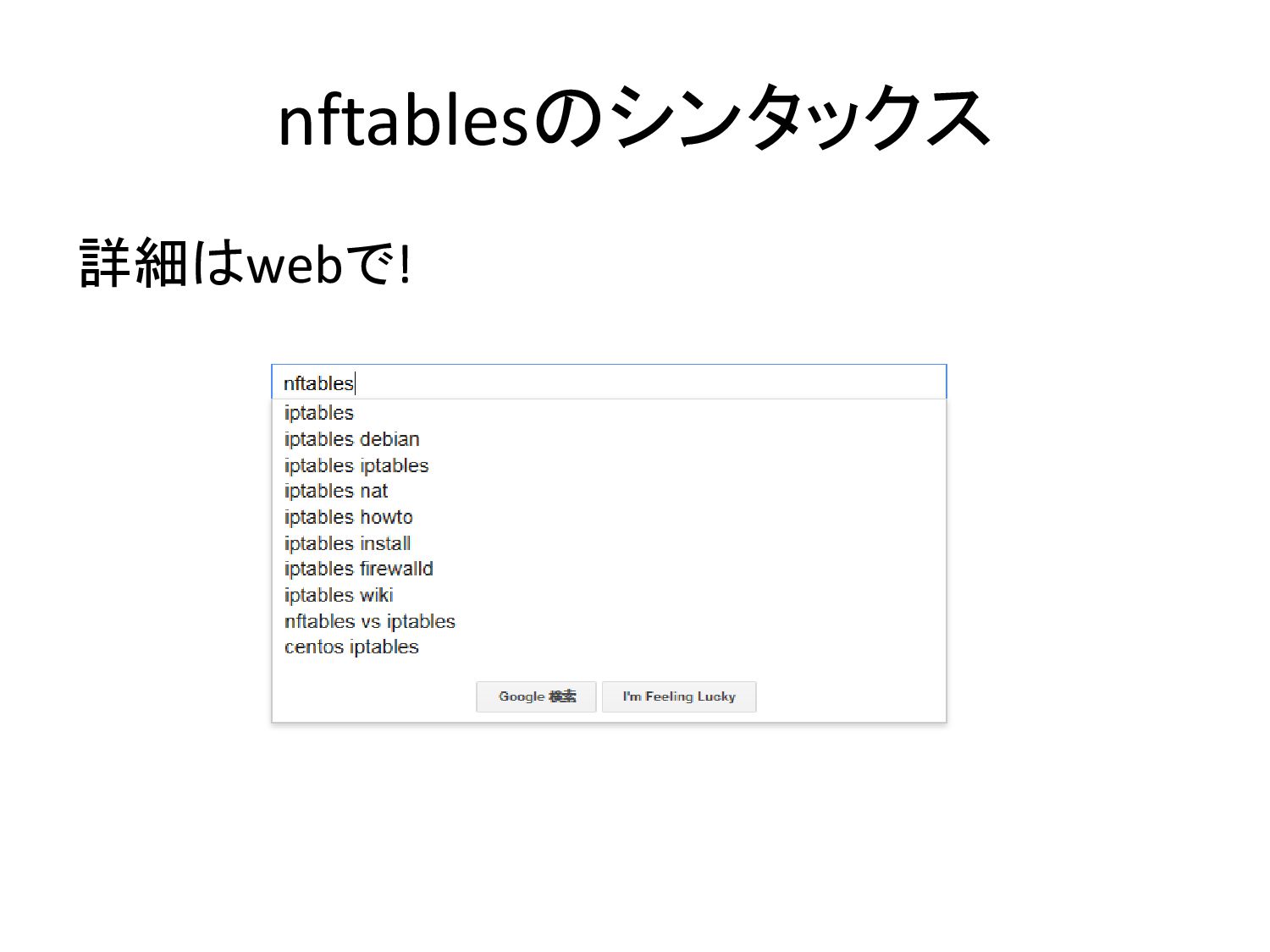

39. nftablesのシンタックス 詳細はwebで!

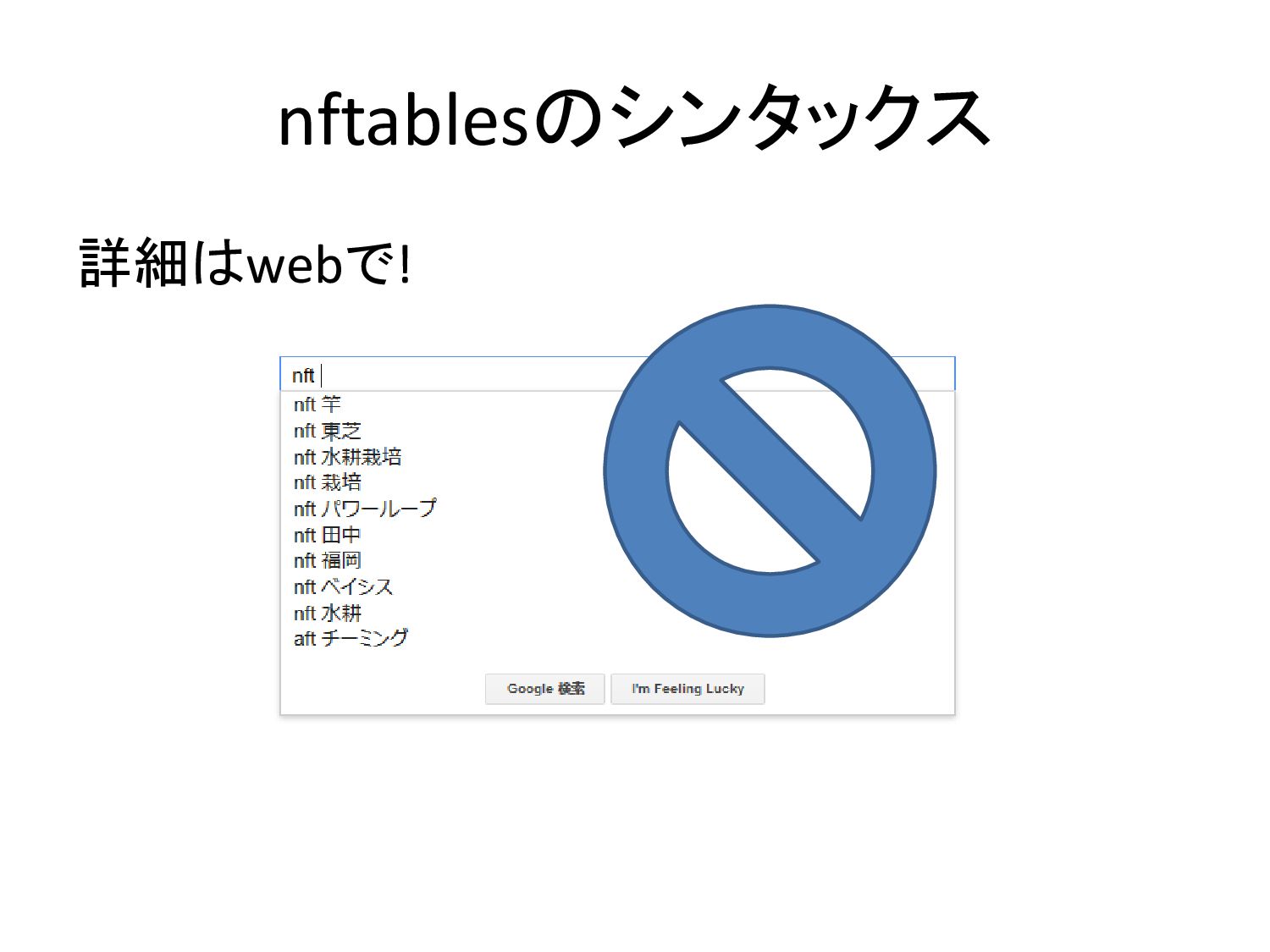

40. nftablesのシンタックス 詳細はwebで!
41. nftablesのシンタックス 詳細はwebで!

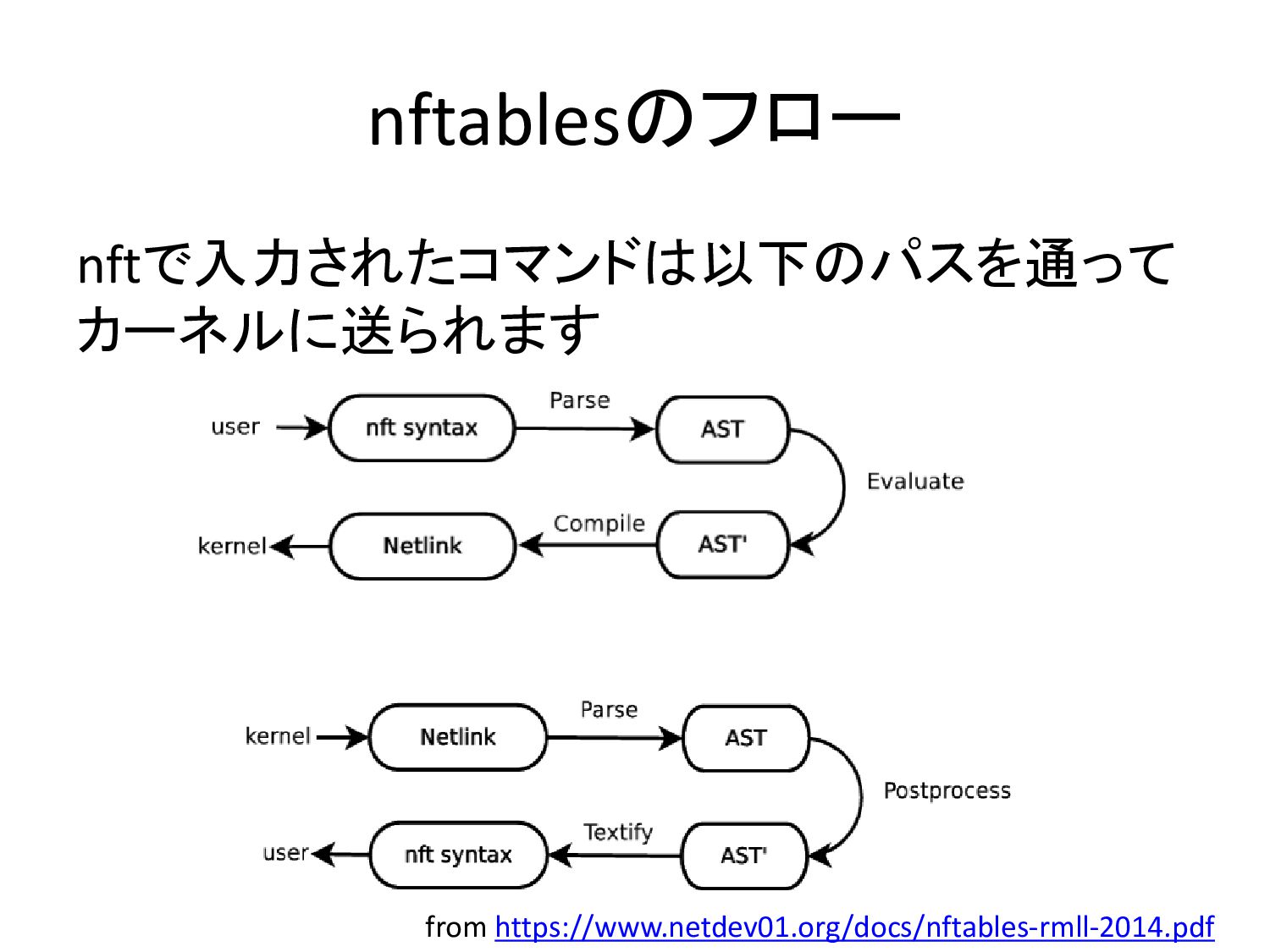

42. nftablesのフロー nftで入力されたコマンドは以下のパスを通って カーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf

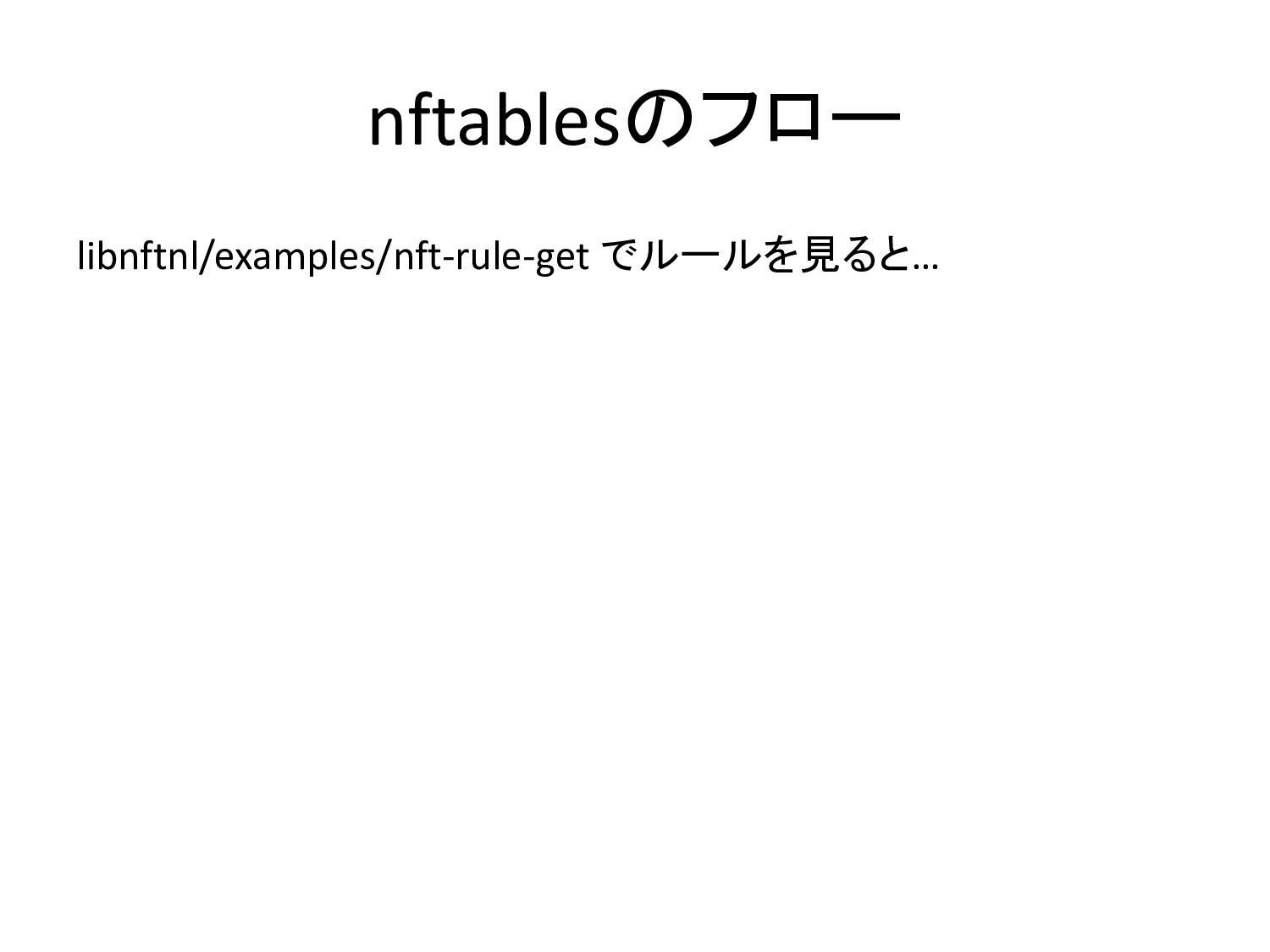

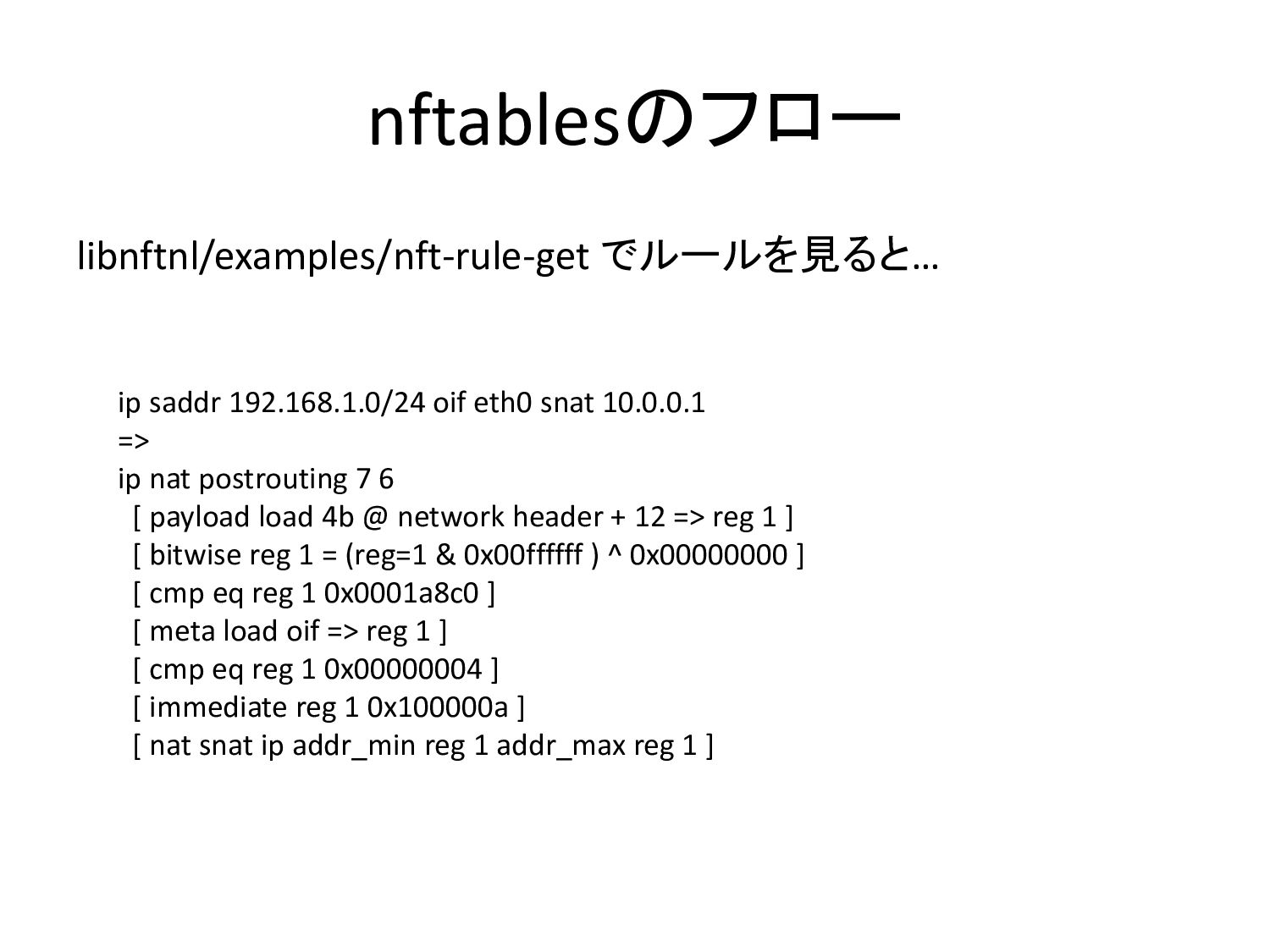

43. nftablesのフロー libnftnl/examples/nft-rule-get でルールを見ると…
44. nftablesのフロー libnftnl/examples/nft-rule-get でルールを見ると… ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

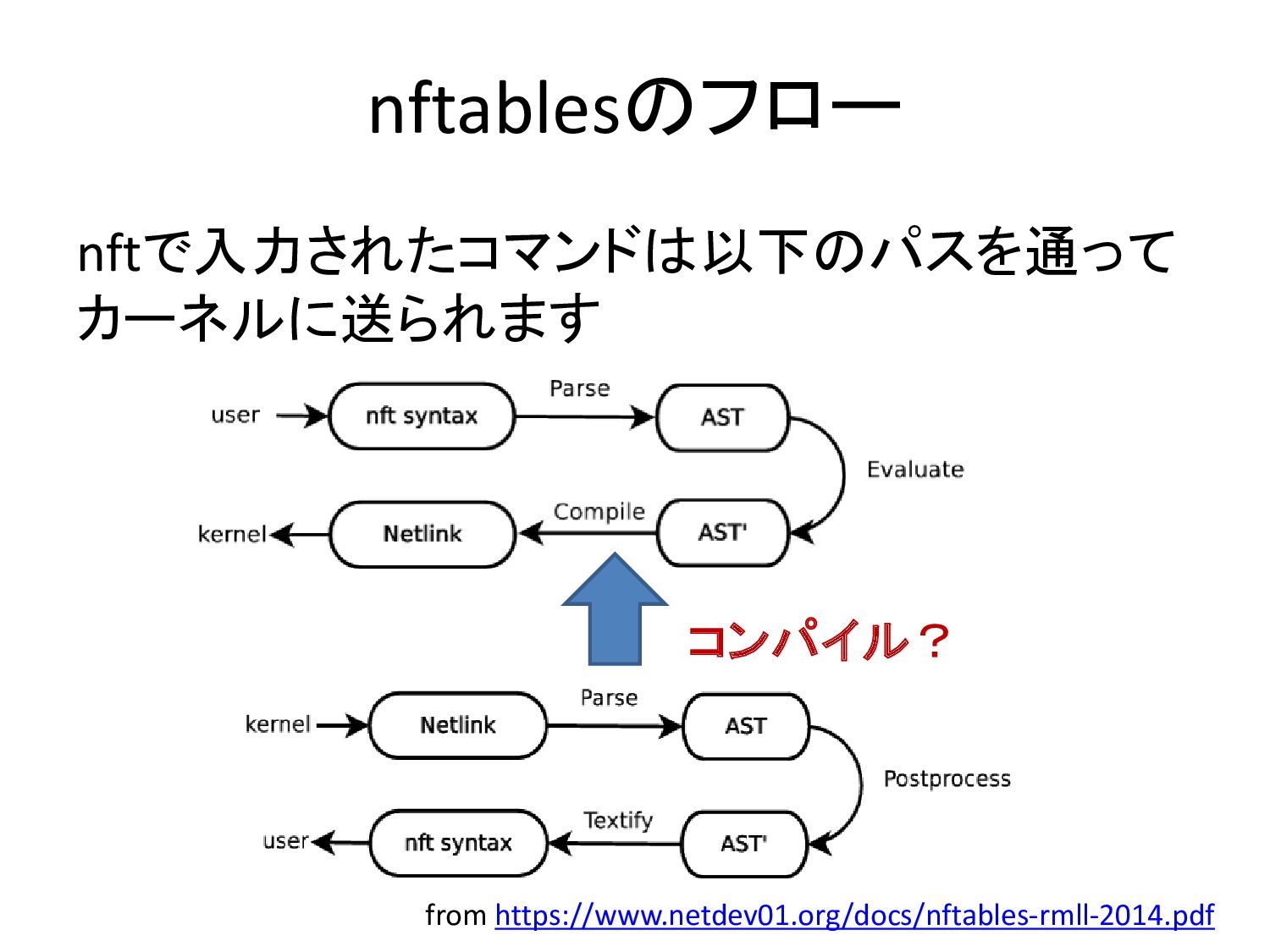

45. nftablesのフロー nftで入力されたコマンドは以下のパスを通って カーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf コンパイル？

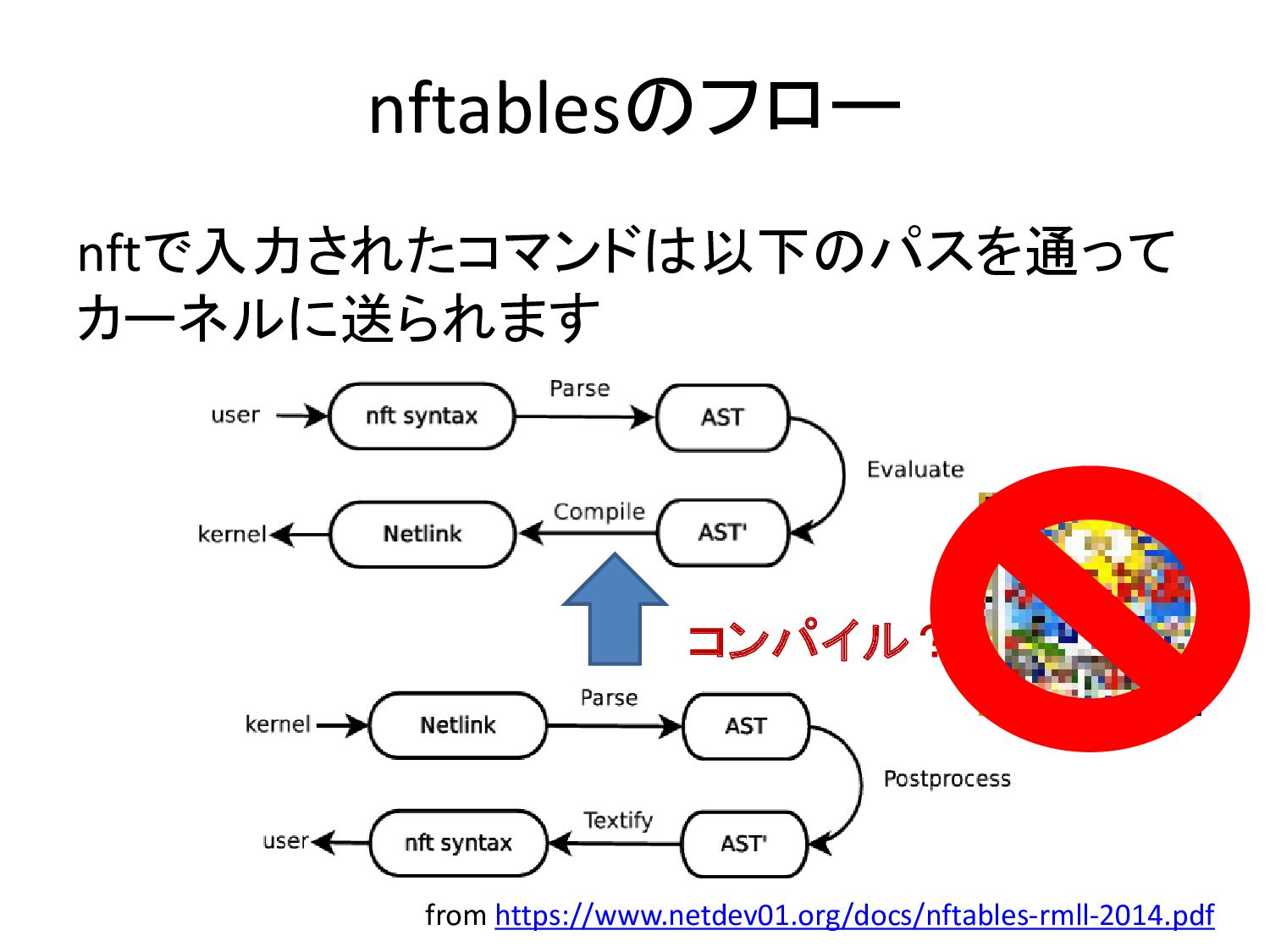

46. nftablesのフロー nftで入力されたコマンドは以下のパスを通って カーネルに送られます from https://www.netdev01.org/docs/nftables-rmll-2014.pdf コンパイル？

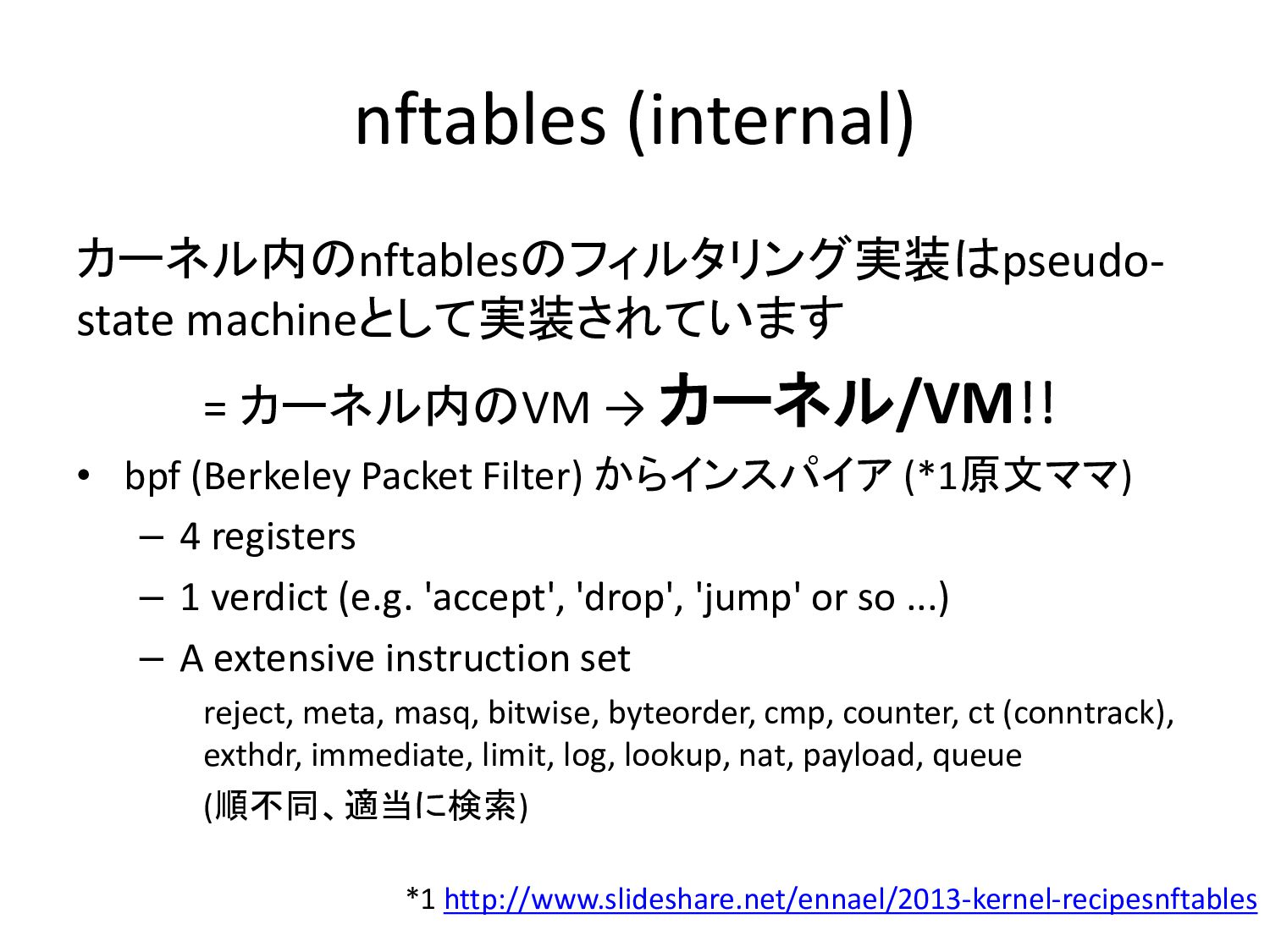

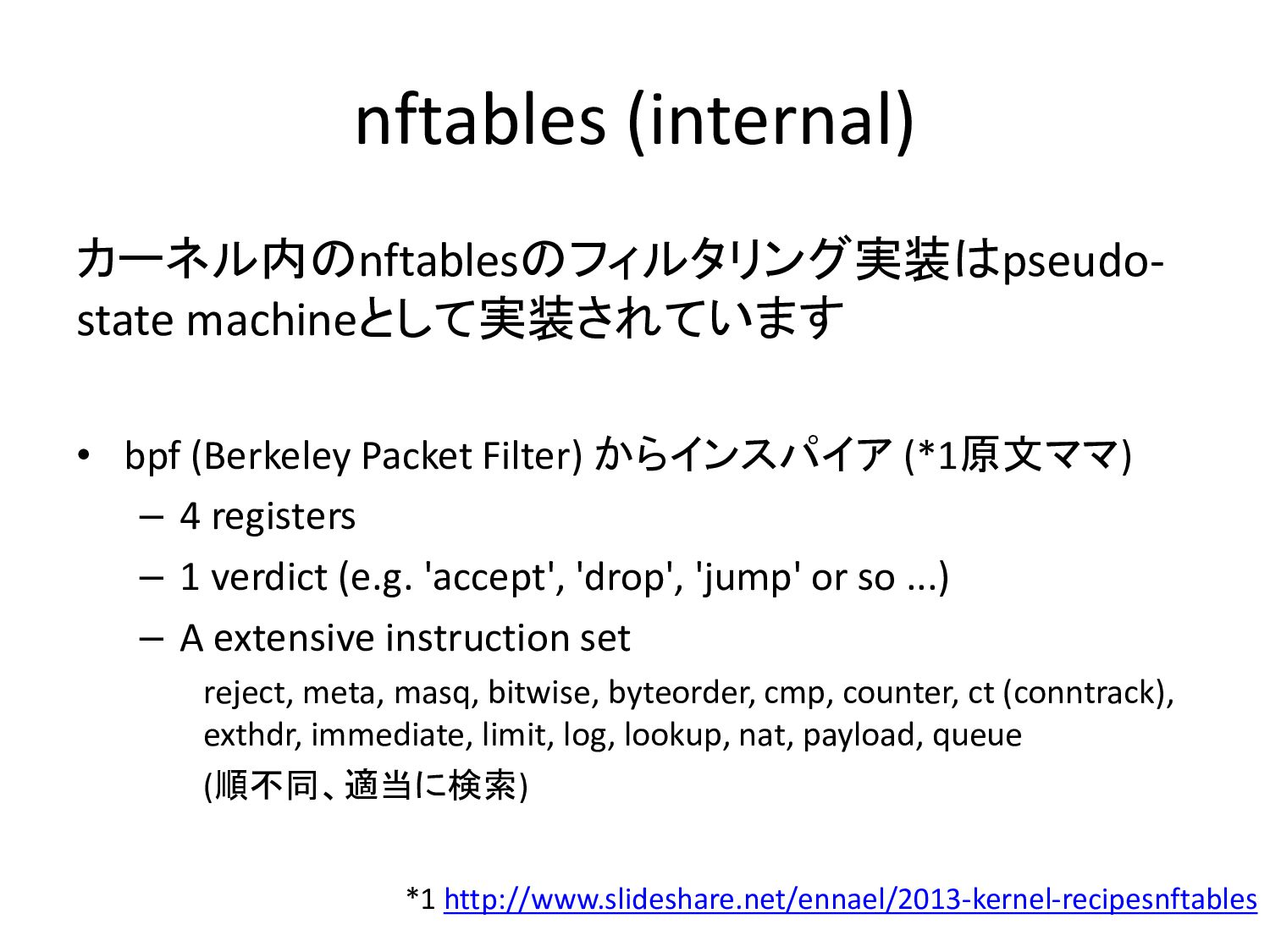

47. nftables (internal) カーネル内のnftablesのフィルタリング実装はpseudo- state machineとして実装されています • bpf (Berkeley Packet Filter) からインスパイア (*1原文ママ) – 4 registers – 1 verdict (e.g. 'accept', 'drop', 'jump' or so ...) – A extensive instruction set reject, meta, masq, bitwise, byteorder, cmp, counter, ct (conntrack), exthdr, immediate, limit, log, lookup, nat, payload, queue (順不同、適当に検索) *1 http://www.slideshare.net/ennael/2013-kernel-recipesnftables
48. nftables (internal) カーネル内のnftablesのフィルタリング実装はpseudo- state machineとして実装されています = カーネル内のVM → カーネル/VM!! • bpf (Berkeley Packet Filter) からインスパイア (*1原文ママ) – 4 registers – 1 verdict (e.g. 'accept', 'drop', 'jump' or so ...) – A extensive instruction set reject, meta, masq, bitwise, byteorder, cmp, counter, ct (conntrack), exthdr, immediate, limit, log, lookup, nat, payload, queue (順不同、適当に検索) *1 http://www.slideshare.net/ennael/2013-kernel-recipesnftables

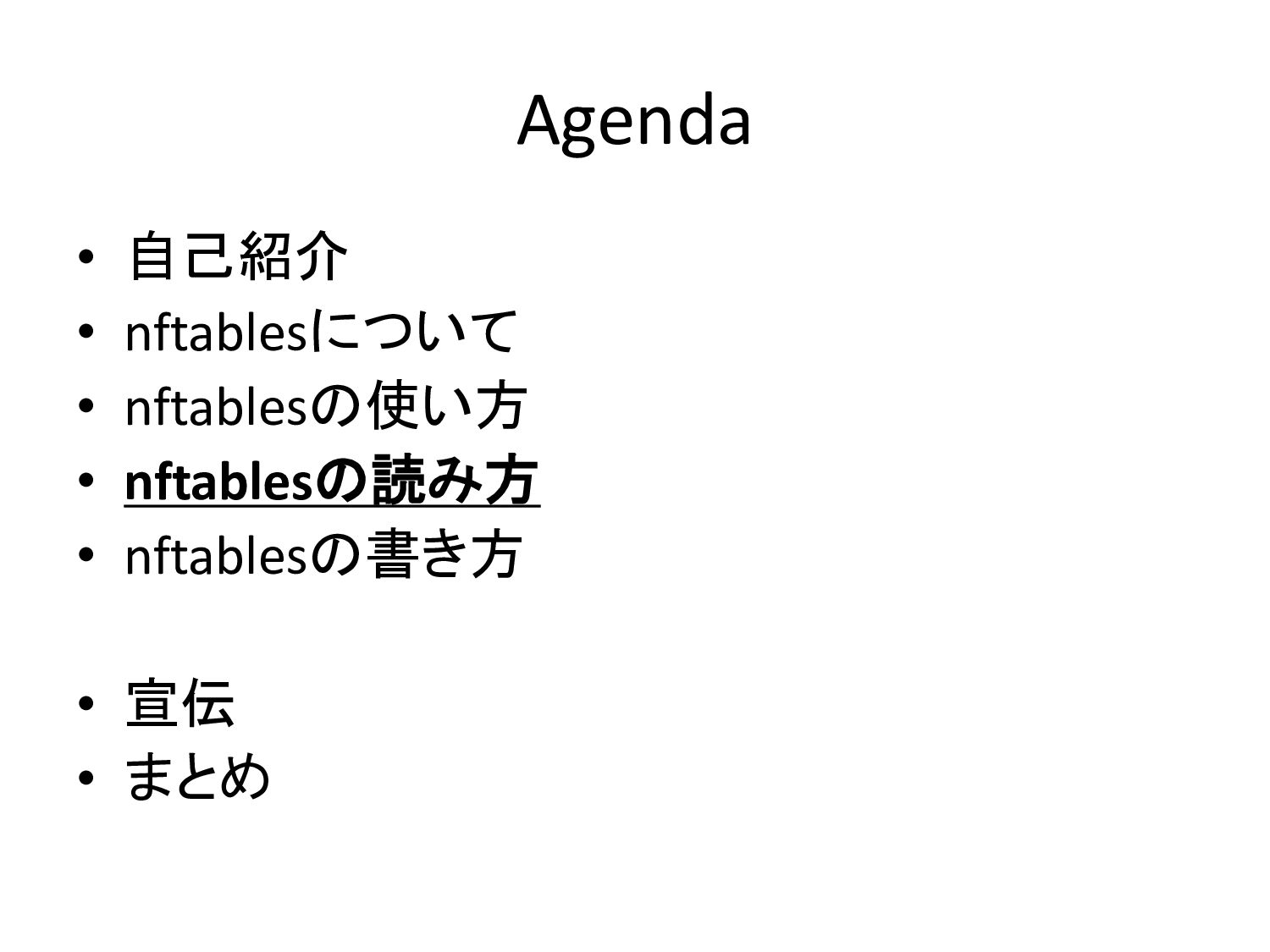

49. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

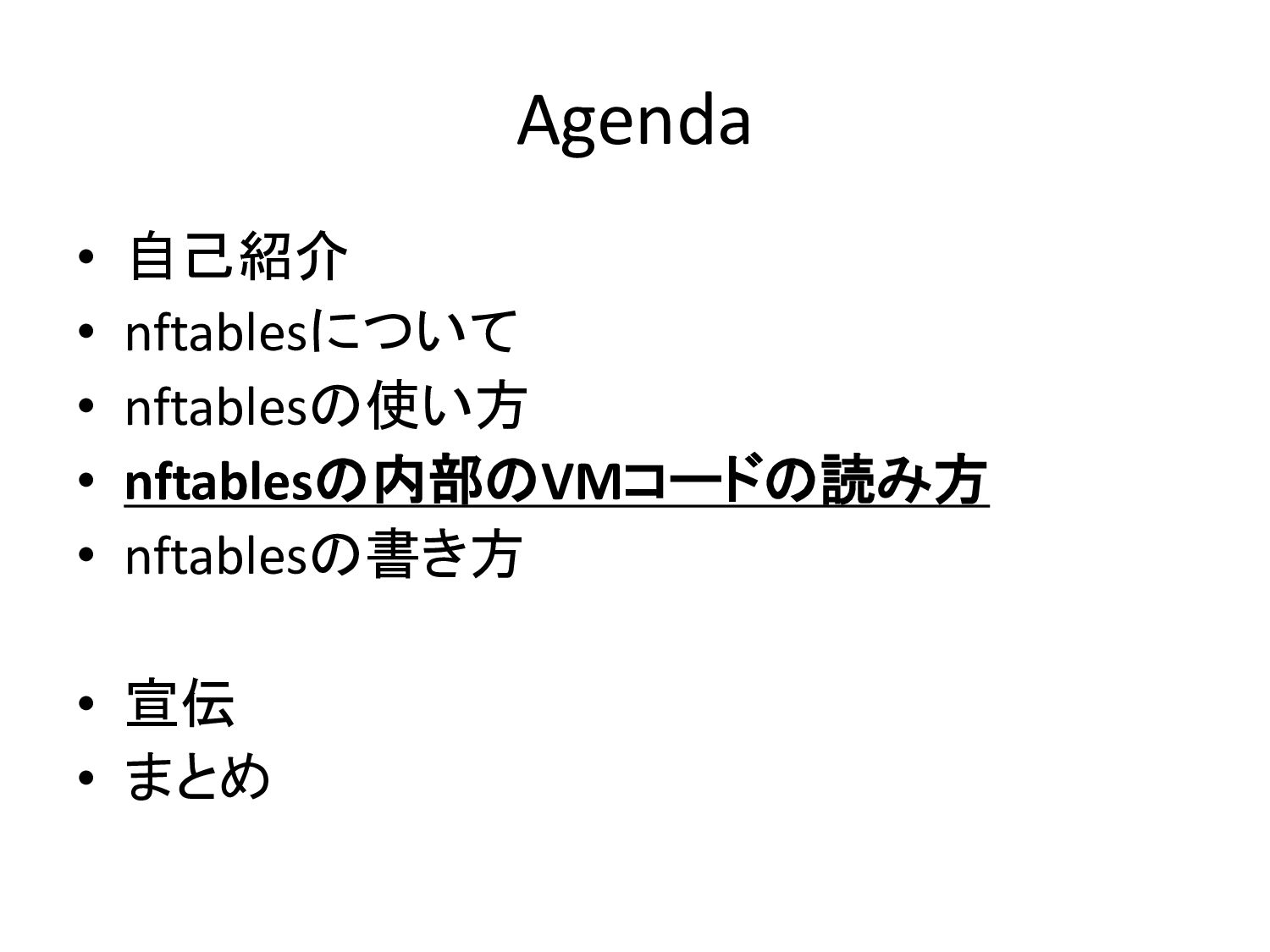

50. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの内部のVMコードの読み方 • nftablesの書き方 • 宣伝 • まとめ

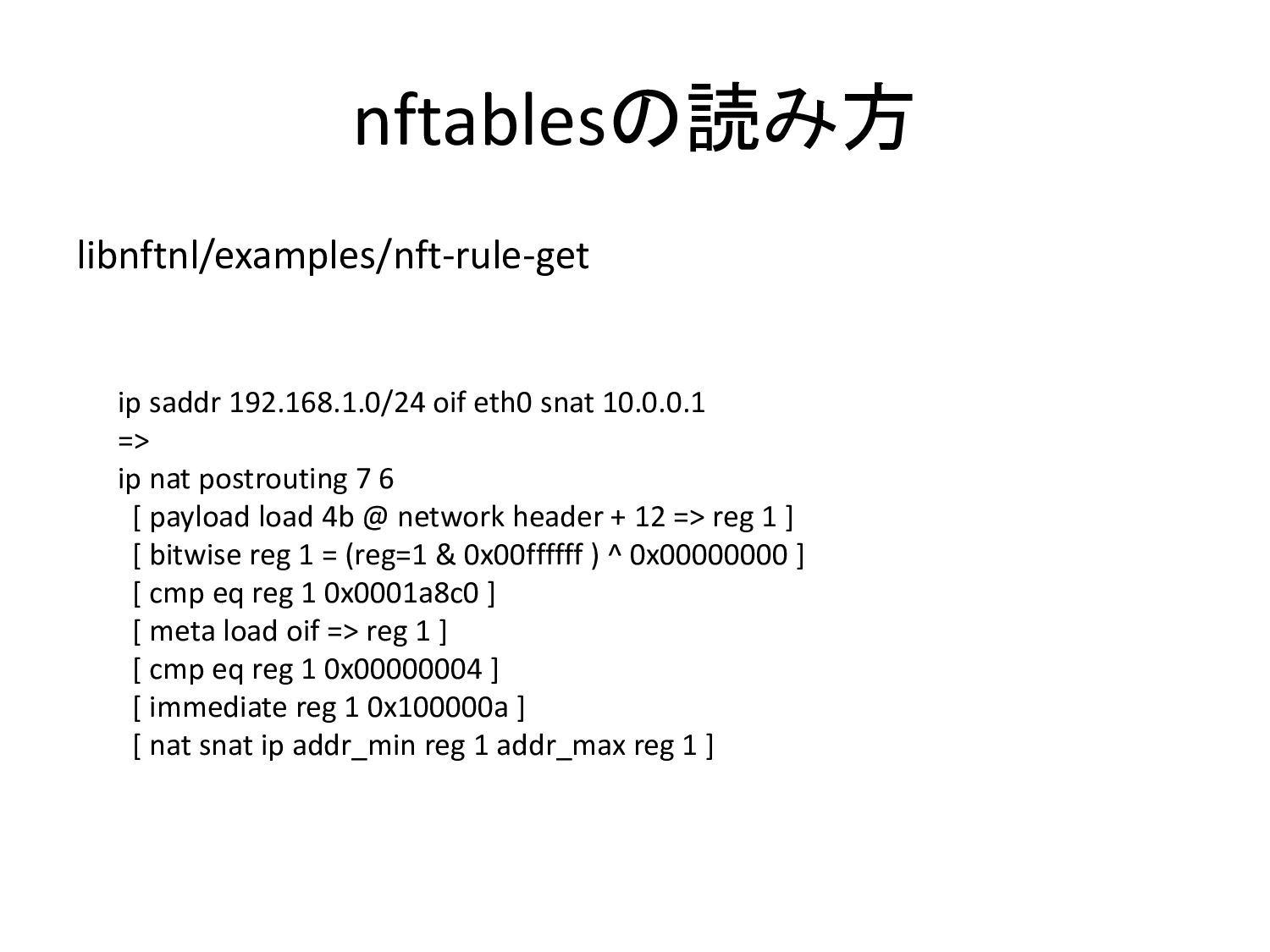

51. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

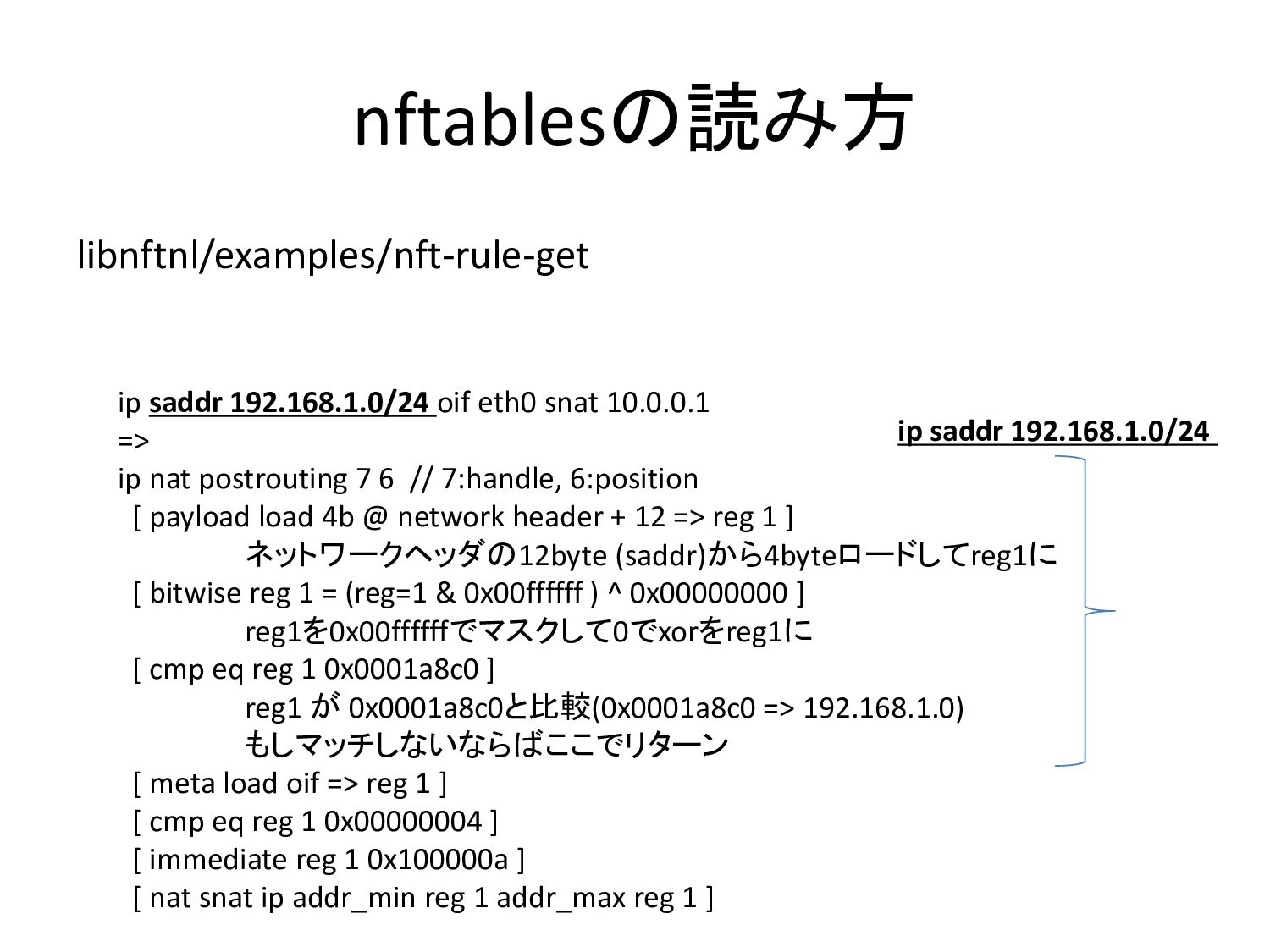

52. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 // 7:handle, 6:position [ payload load 4b @ network header + 12 => reg 1 ] ネットワークヘッダの12byte (saddr)から4byteロードしてreg1に [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] reg1を0x00ffffffでマスクして0でxorをreg1に [ cmp eq reg 1 0x0001a8c0 ] reg1 が 0x0001a8c0と比較(0x0001a8c0 => 192.168.1.0) もしマッチしないならばここでリターン [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] ip saddr 192.168.1.0/24

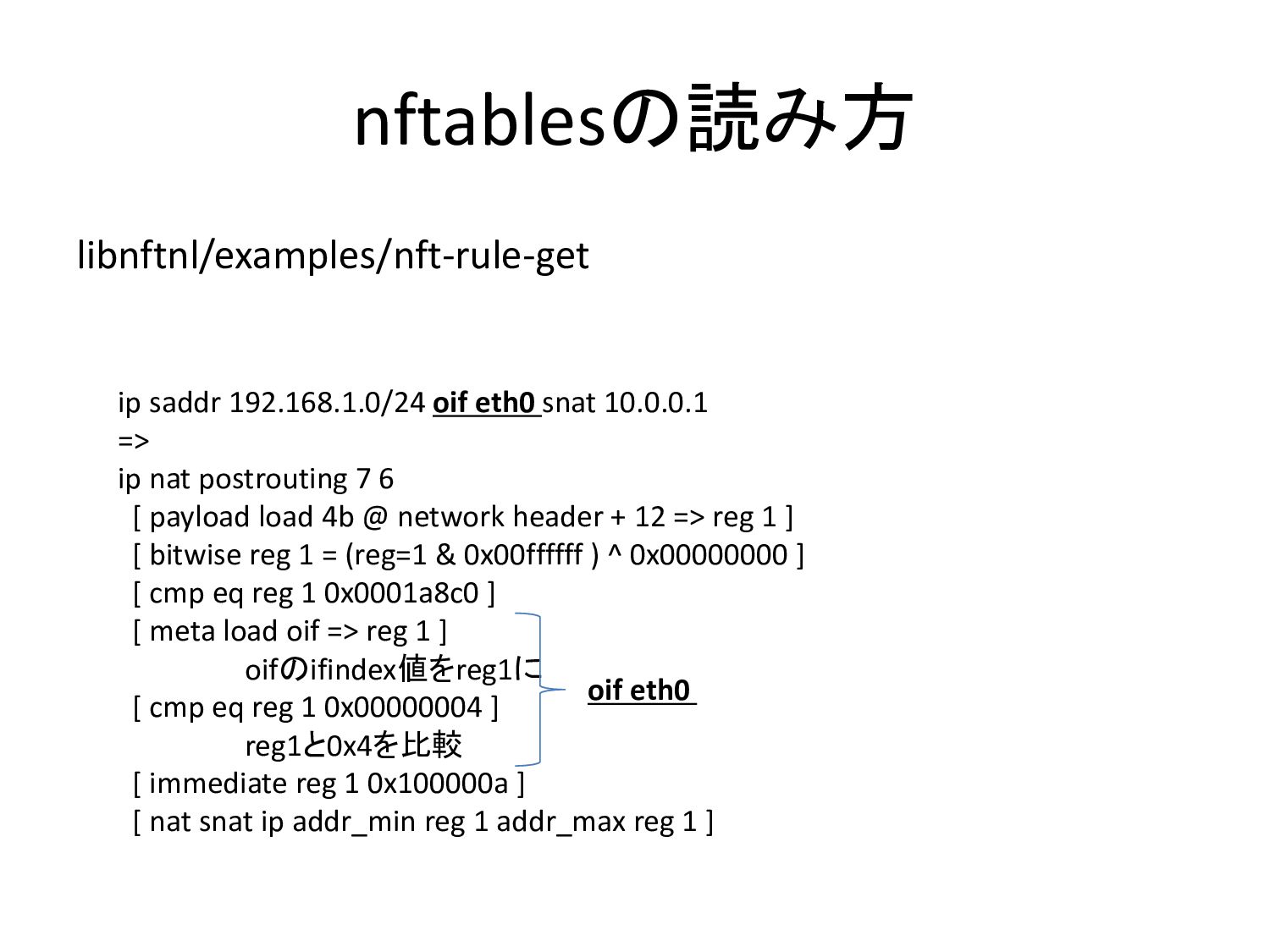

53. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] oifのifindex値をreg1に [ cmp eq reg 1 0x00000004 ] reg1と0x4を比較 [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] oif eth0

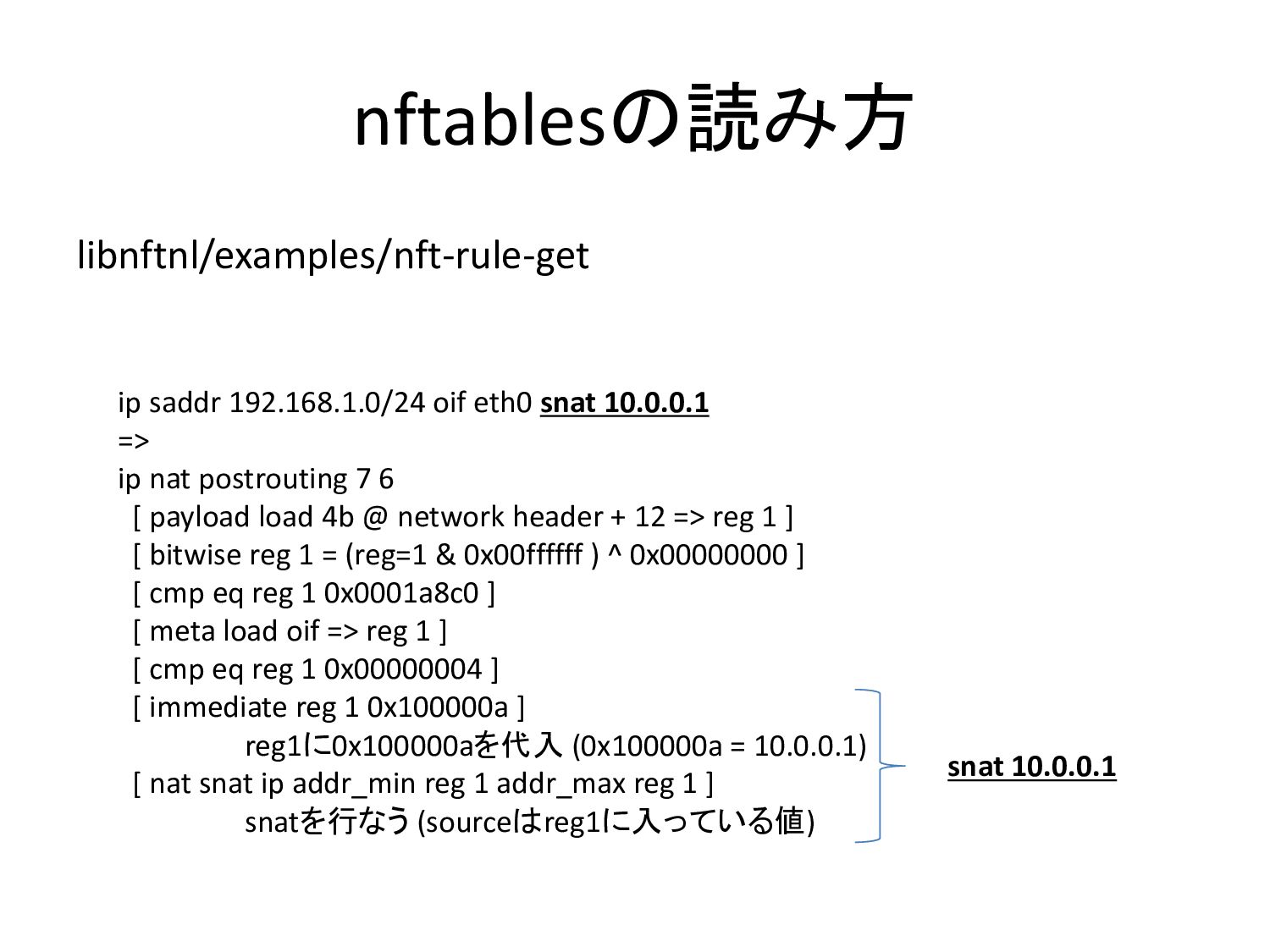

54. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] reg1に0x100000aを代入 (0x100000a = 10.0.0.1) [ nat snat ip addr_min reg 1 addr_max reg 1 ] snatを行なう (sourceはreg1に入っている値) snat 10.0.0.1
55. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ]

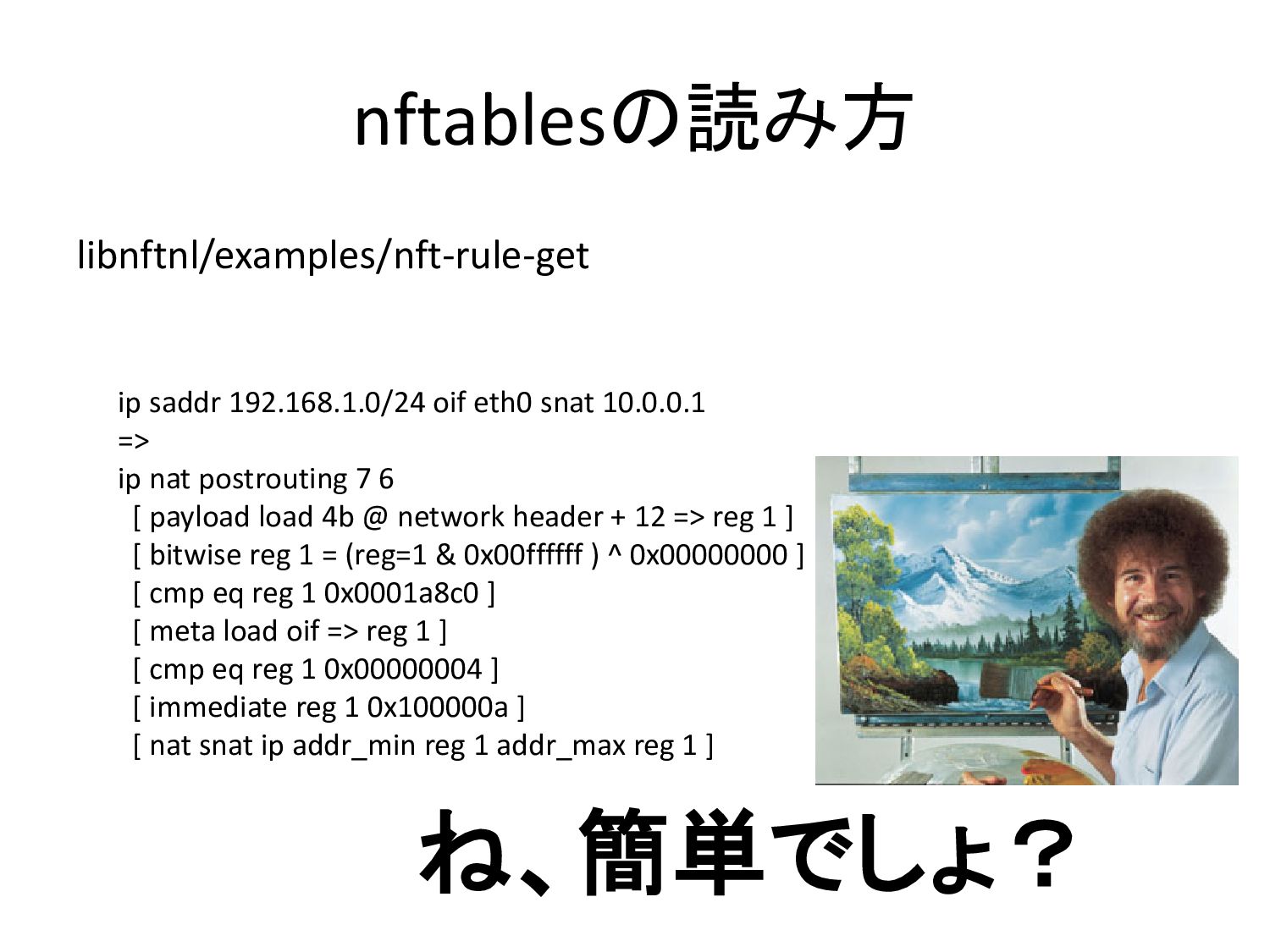

56. nftablesの読み方 libnftnl/examples/nft-rule-get ip saddr 192.168.1.0/24 oif eth0 snat 10.0.0.1 => ip nat postrouting 7 6 [ payload load 4b @ network header + 12 => reg 1 ] [ bitwise reg 1 = (reg=1 & 0x00ffffff ) ^ 0x00000000 ] [ cmp eq reg 1 0x0001a8c0 ] [ meta load oif => reg 1 ] [ cmp eq reg 1 0x00000004 ] [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] ね、簡単でしょ？

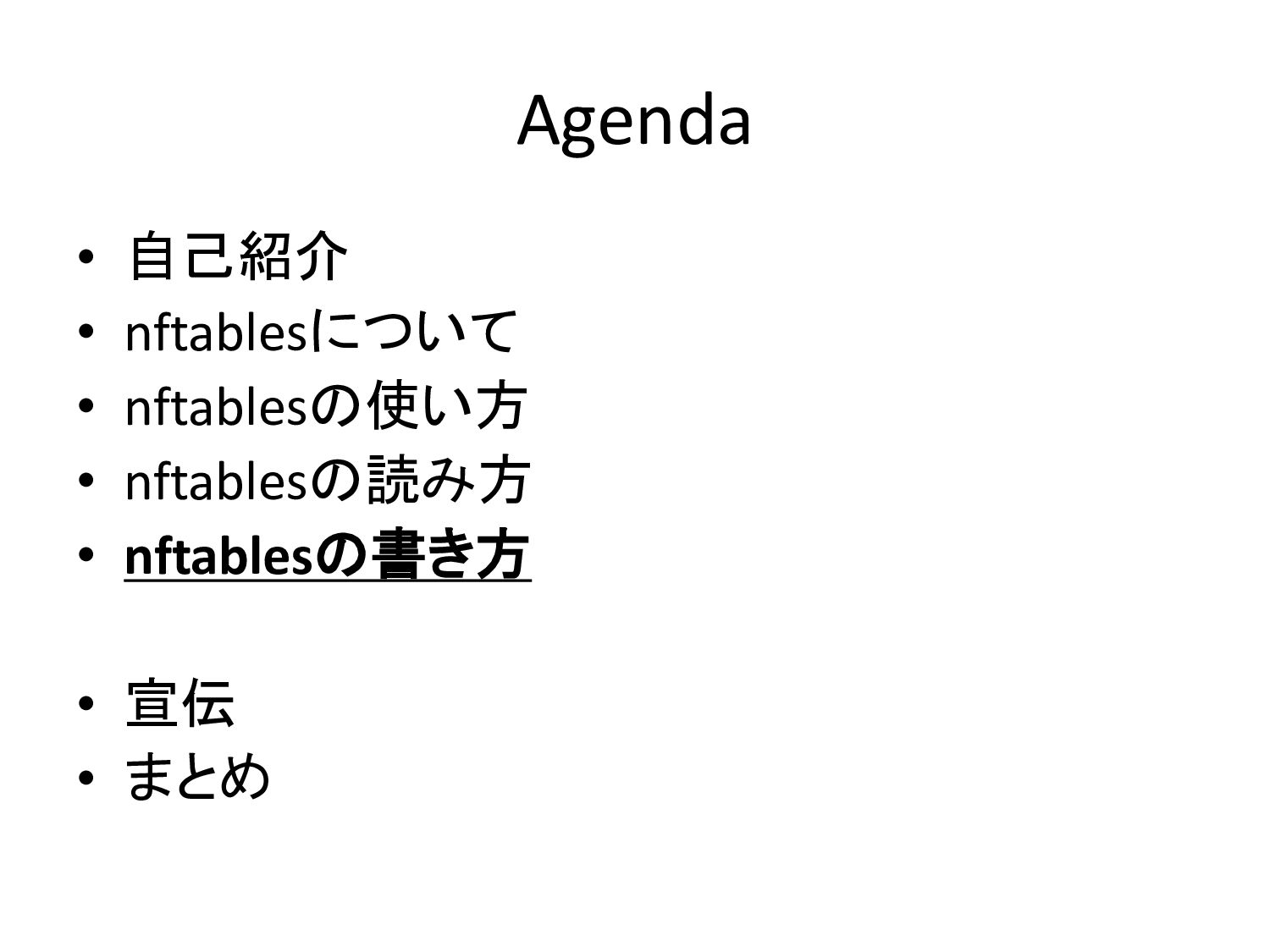

57. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

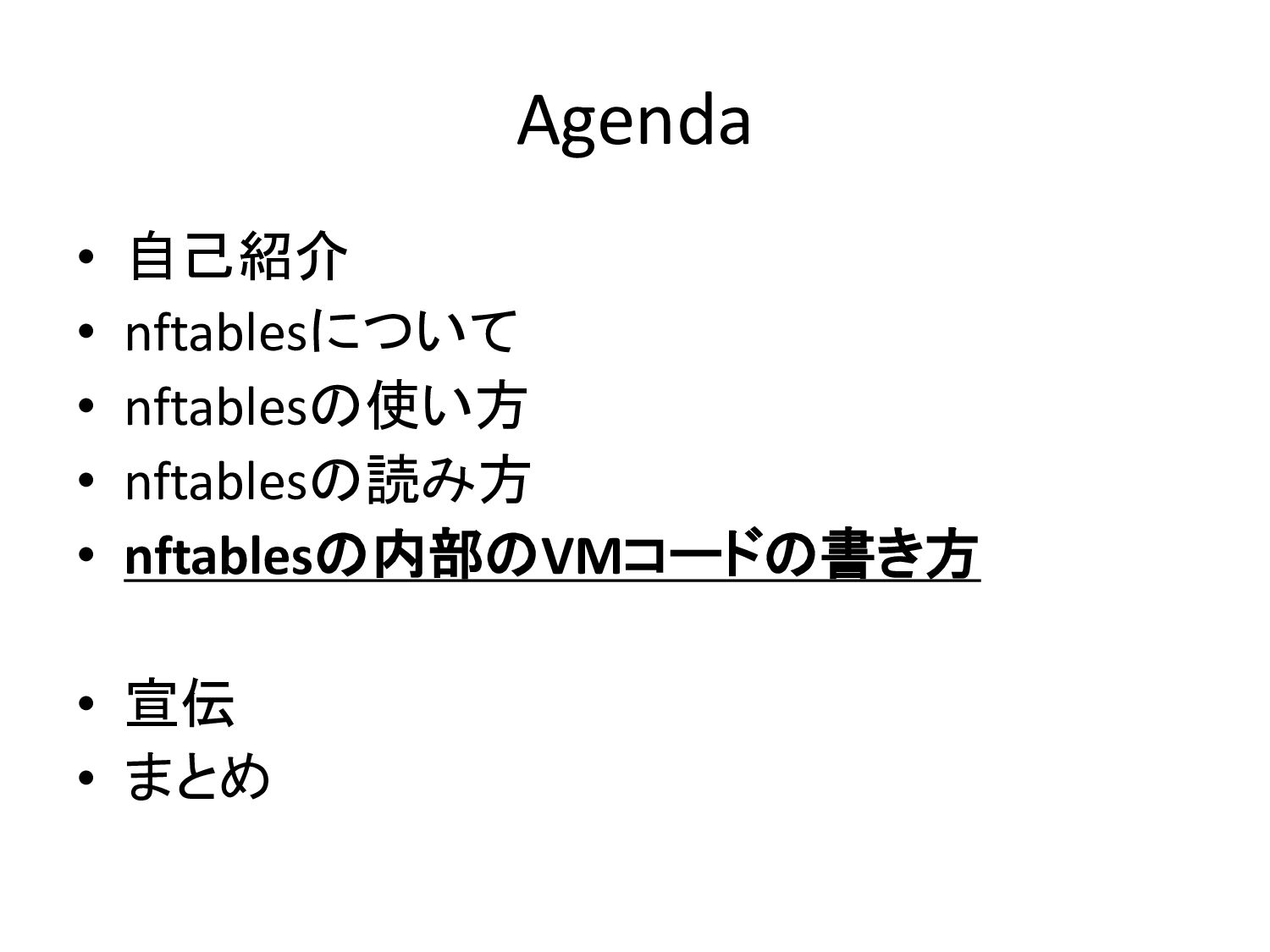

58. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの内部のVMコードの書き方 • 宣伝 • まとめ

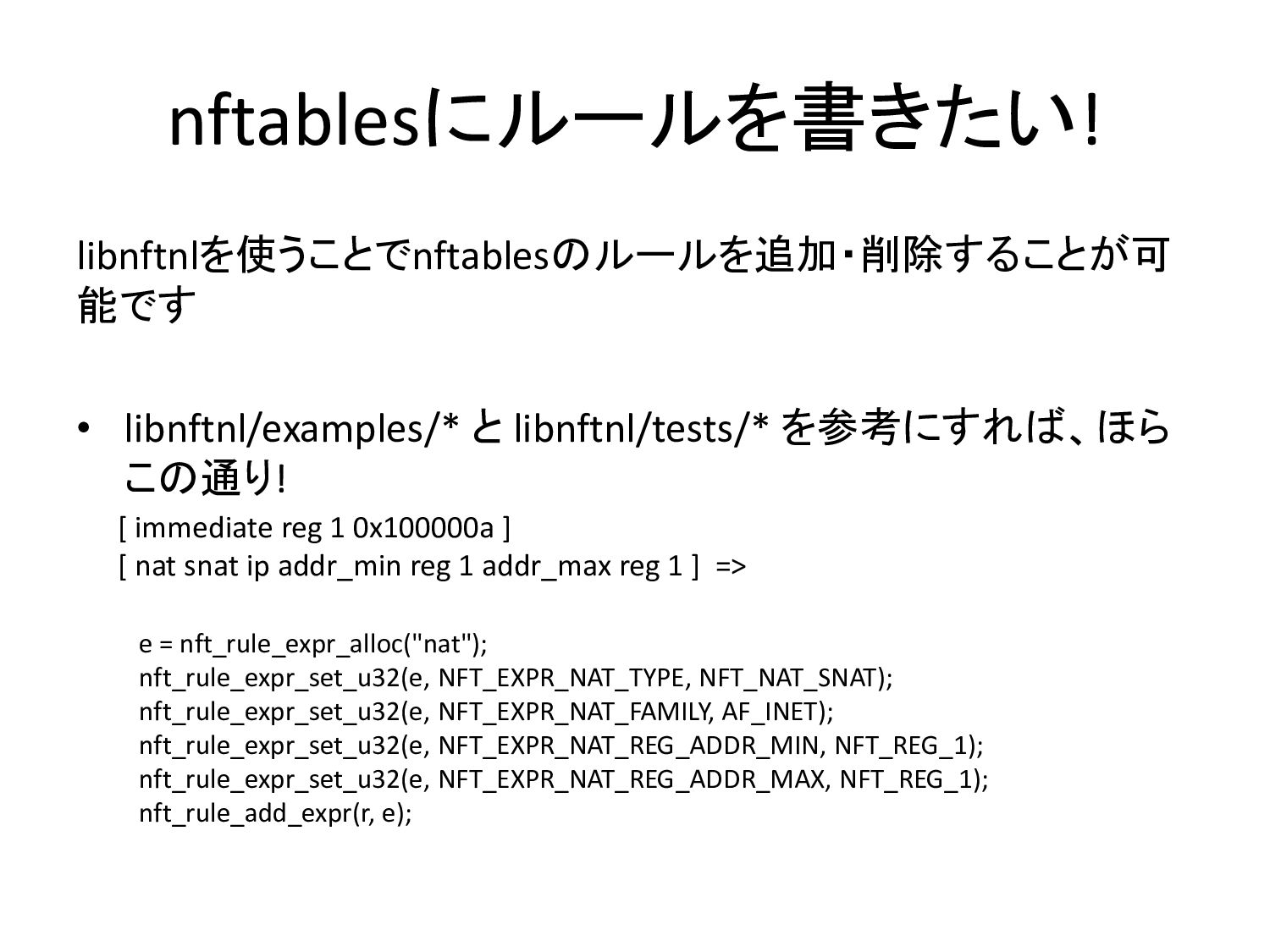

59. nftablesにルールを書きたい! libnftnlを使うことでnftablesのルールを追加・削除することが可 能です • libnftnl/examples/* と libnftnl/tests/* を参考にすれば、ほら この通り! e = nft_rule_expr_alloc("nat"); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_TYPE, NFT_NAT_SNAT); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_FAMILY, AF_INET); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MIN, NFT_REG_1); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MAX, NFT_REG_1); nft_rule_add_expr(r, e); [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] =>
60. nftablesにルールを書きたい! libnftnlを使うことでnftablesのルールを追加・削除することが可 能です • libnftnl/examples/* と libnftnl/tests/* を参考にすれば、ほら この通り! e = nft_rule_expr_alloc("nat"); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_TYPE, NFT_NAT_SNAT); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_FAMILY, AF_INET); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MIN, NFT_REG_1); nft_rule_expr_set_u32(e, NFT_EXPR_NAT_REG_ADDR_MAX, NFT_REG_1); nft_rule_add_expr(r, e); [ immediate reg 1 0x100000a ] [ nat snat ip addr_min reg 1 addr_max reg 1 ] =>

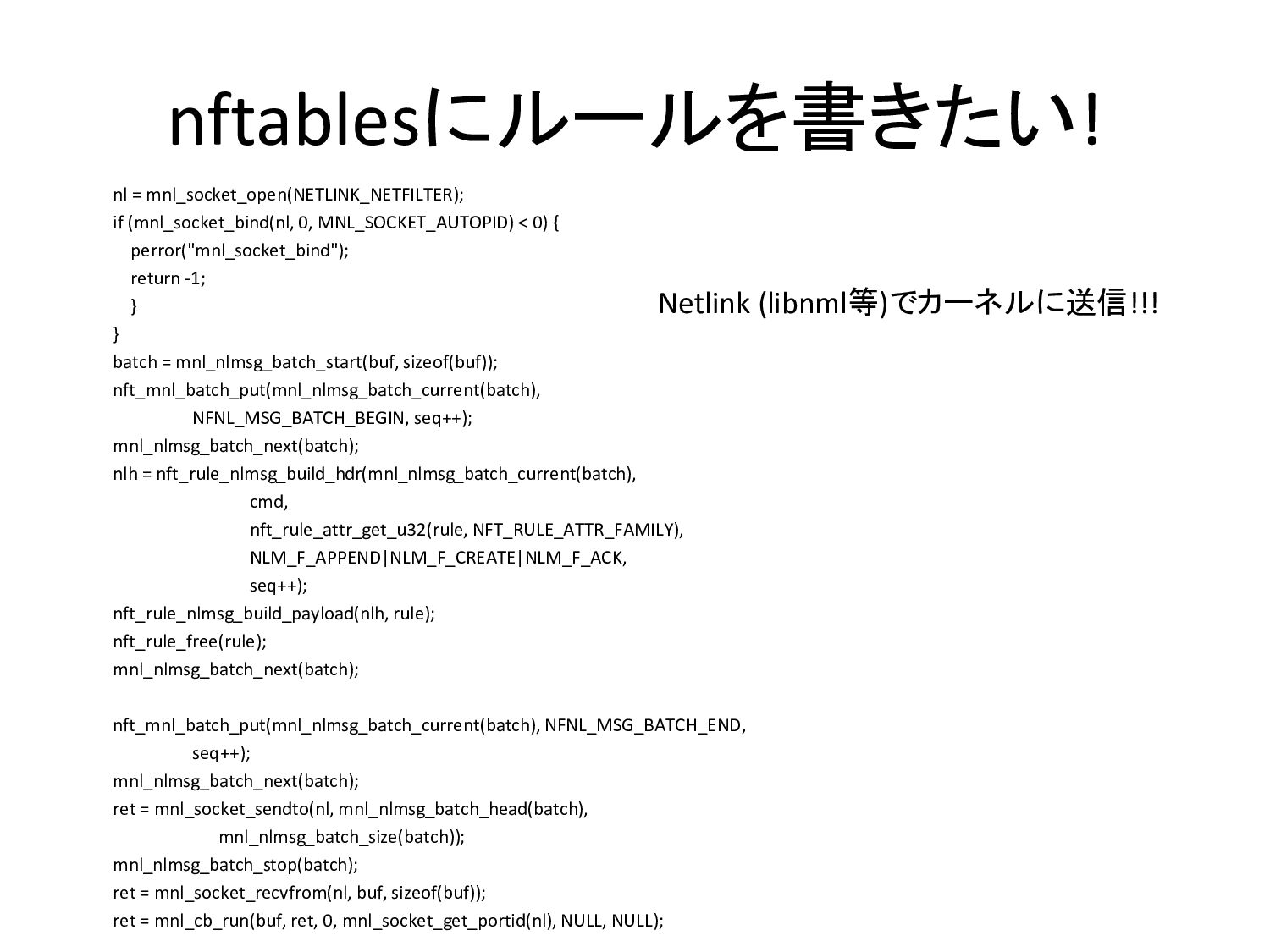

61. nftablesにルールを書きたい! nl = mnl_socket_open(NETLINK_NETFILTER); if (mnl_socket_bind(nl, 0, MNL_SOCKET_AUTOPID) < 0) { perror("mnl_socket_bind"); return -1; } } batch = mnl_nlmsg_batch_start(buf, sizeof(buf)); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_BEGIN, seq++); mnl_nlmsg_batch_next(batch); nlh = nft_rule_nlmsg_build_hdr(mnl_nlmsg_batch_current(batch), cmd, nft_rule_attr_get_u32(rule, NFT_RULE_ATTR_FAMILY), NLM_F_APPEND|NLM_F_CREATE|NLM_F_ACK, seq++); nft_rule_nlmsg_build_payload(nlh, rule); nft_rule_free(rule); mnl_nlmsg_batch_next(batch); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_END, seq++); mnl_nlmsg_batch_next(batch); ret = mnl_socket_sendto(nl, mnl_nlmsg_batch_head(batch), mnl_nlmsg_batch_size(batch)); mnl_nlmsg_batch_stop(batch); ret = mnl_socket_recvfrom(nl, buf, sizeof(buf)); ret = mnl_cb_run(buf, ret, 0, mnl_socket_get_portid(nl), NULL, NULL); Netlink (libnml等)でカーネルに送信!!!
62. nftablesにルールを書きたい! nl = mnl_socket_open(NETLINK_NETFILTER); if (mnl_socket_bind(nl, 0, MNL_SOCKET_AUTOPID) < 0) { perror("mnl_socket_bind"); return -1; } } batch = mnl_nlmsg_batch_start(buf, sizeof(buf)); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_BEGIN, seq++); mnl_nlmsg_batch_next(batch); nlh = nft_rule_nlmsg_build_hdr(mnl_nlmsg_batch_current(batch), cmd, nft_rule_attr_get_u32(rule, NFT_RULE_ATTR_FAMILY), NLM_F_APPEND|NLM_F_CREATE|NLM_F_ACK, seq++); nft_rule_nlmsg_build_payload(nlh, rule); nft_rule_free(rule); mnl_nlmsg_batch_next(batch); nft_mnl_batch_put(mnl_nlmsg_batch_current(batch), NFNL_MSG_BATCH_END, seq++); mnl_nlmsg_batch_next(batch); ret = mnl_socket_sendto(nl, mnl_nlmsg_batch_head(batch), mnl_nlmsg_batch_size(batch)); mnl_nlmsg_batch_stop(batch); ret = mnl_socket_recvfrom(nl, buf, sizeof(buf)); ret = mnl_cb_run(buf, ret, 0, mnl_socket_get_portid(nl), NULL, NULL); ほら、 簡単でしょ？ Netlink (libnml等)でカーネルに送信!!!

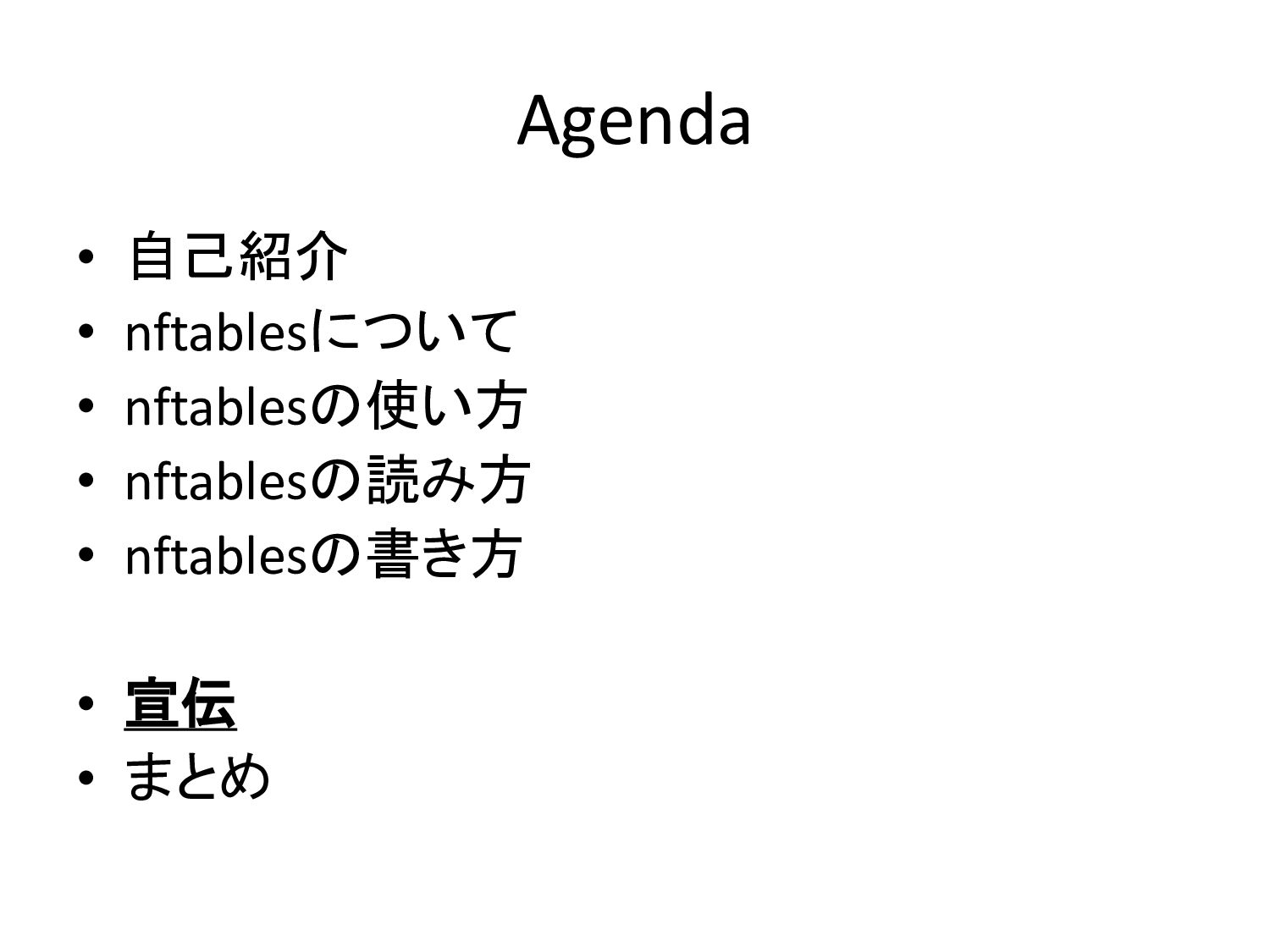

63. Agenda • 自己紹介 • nftablesについて • nftablesの使い方 • nftablesの読み方 • nftablesの書き方 • 宣伝 • まとめ

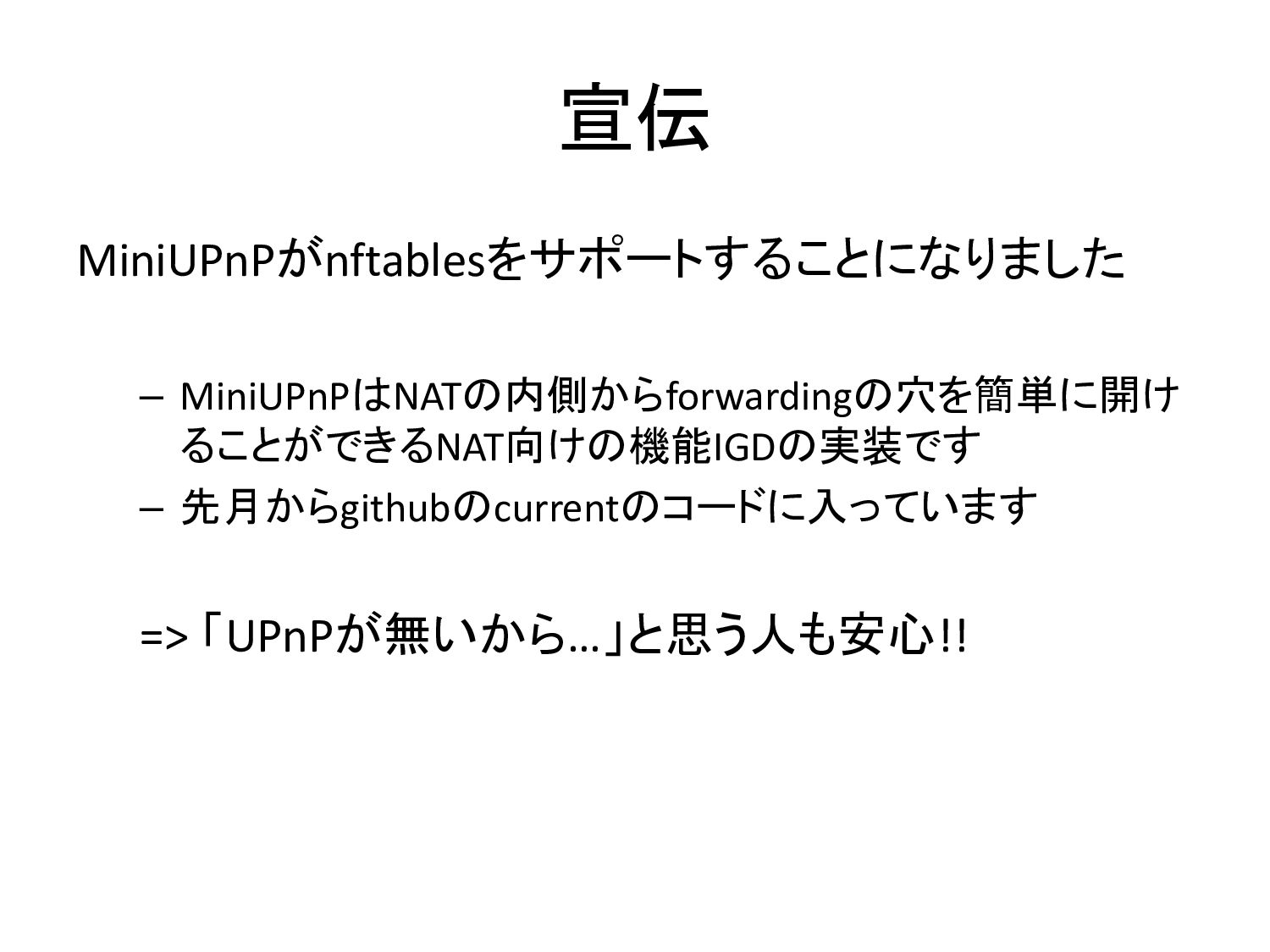

64. 宣伝 MiniUPnPがnftablesをサポートすることになりました – MiniUPnPはNATの内側からforwardingの穴を簡単に開け ることができるNAT向けの機能IGDの実装です – 先月からgithubのcurrentのコードに入っています => 「UPnPが無いから…」と思う人も安心!!

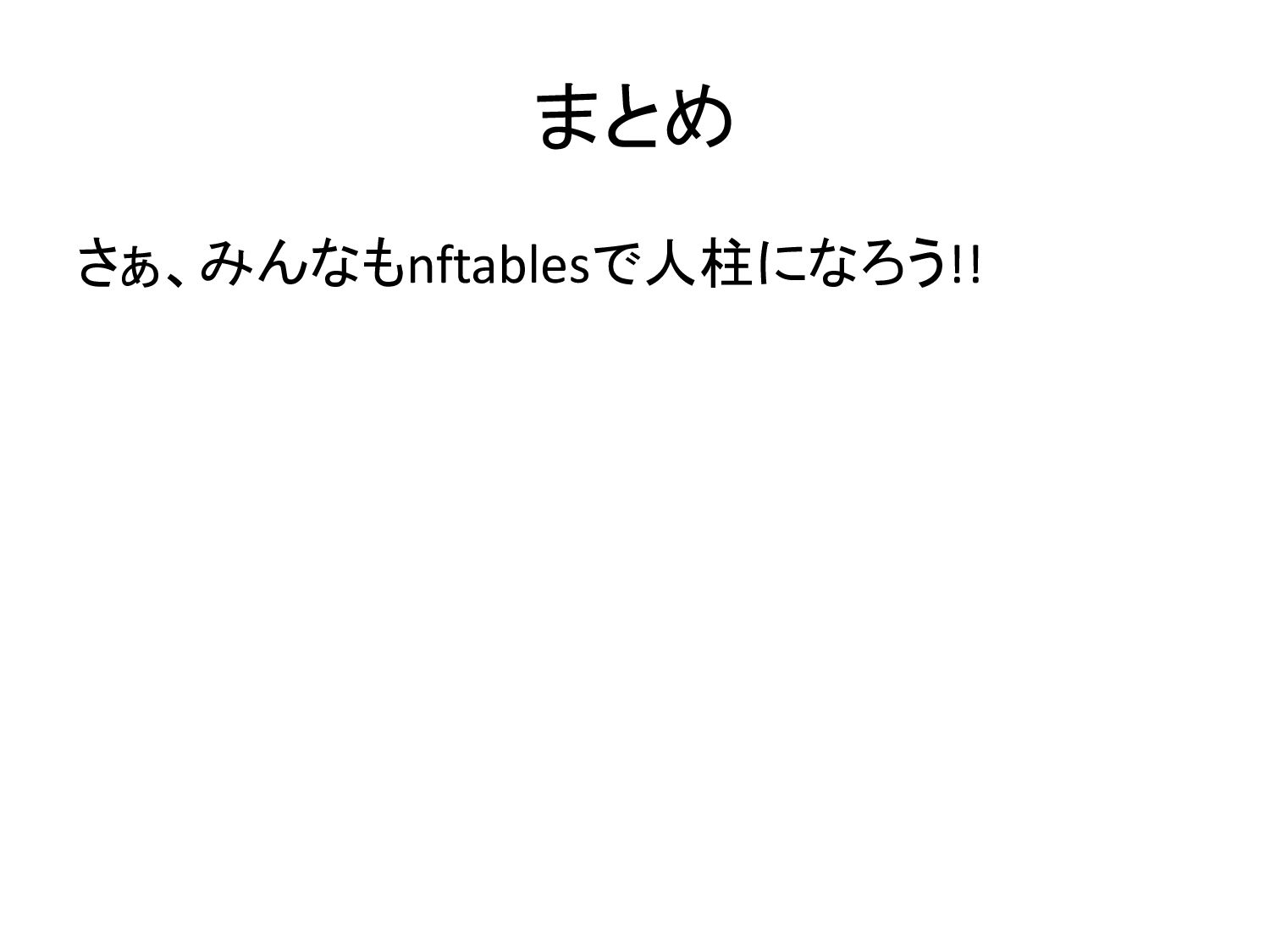

65. まとめ さぁ、みんなもnftablesで人柱になろう!!
