CloudWatch Dashboardをいい感じに作るTerraform Provider

Transcript

1. CloudWatch Dashboard をいい感じに作る Terraform Provider Tomoya Kawaguchi (@yamoyamoto)

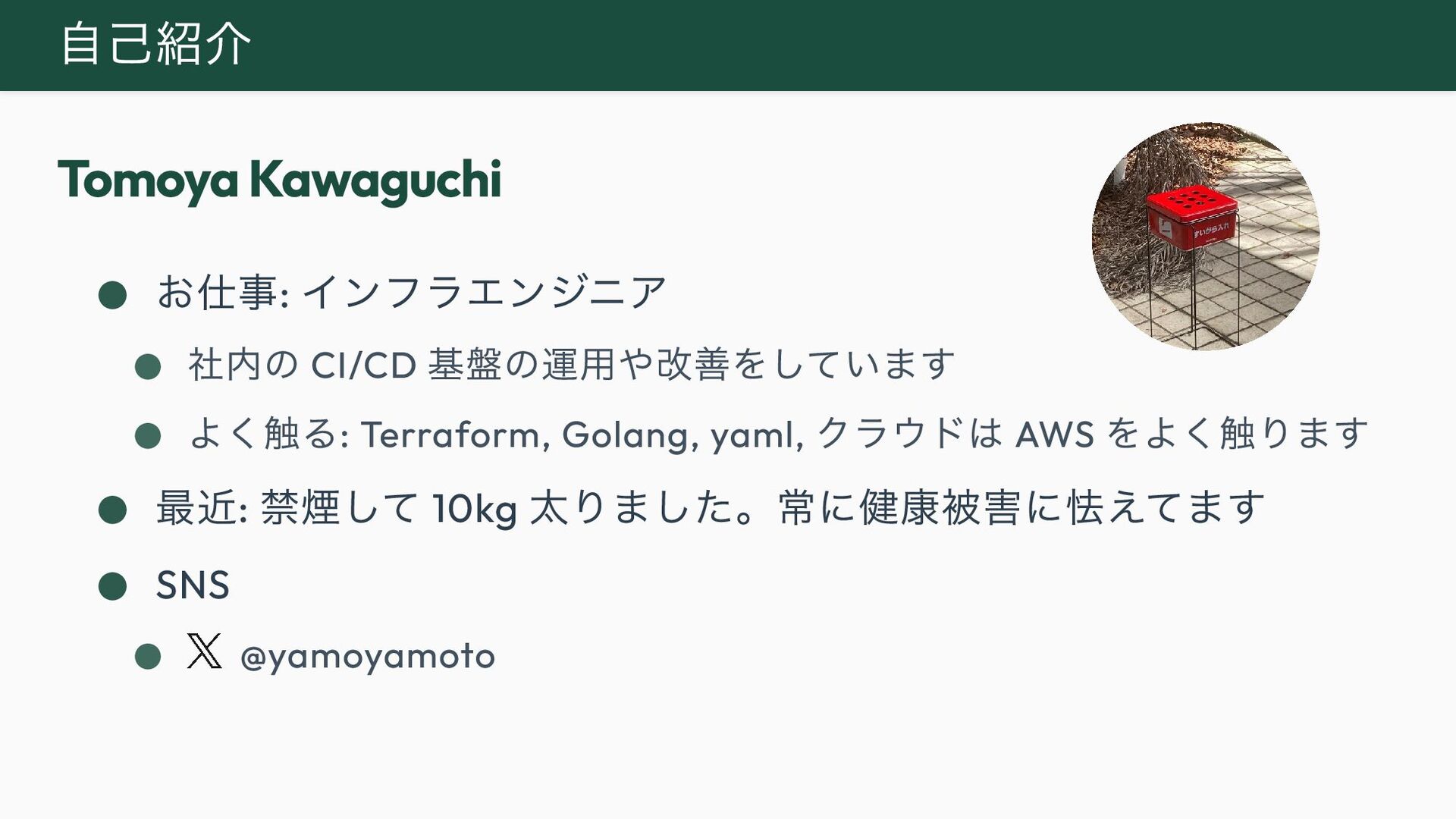

2. Tomoya Kawaguchi • お仕事: インフラエンジニア • 最近: 禁煙して 10kg 太りました。常に健康被害に怯えてます • SNS 自己紹介 • 社内の CI/CD 基盤の運用や改善をしています • よく触る: Terraform, Golang, yaml, クラウドは AWS をよく触ります • @yamoyamoto

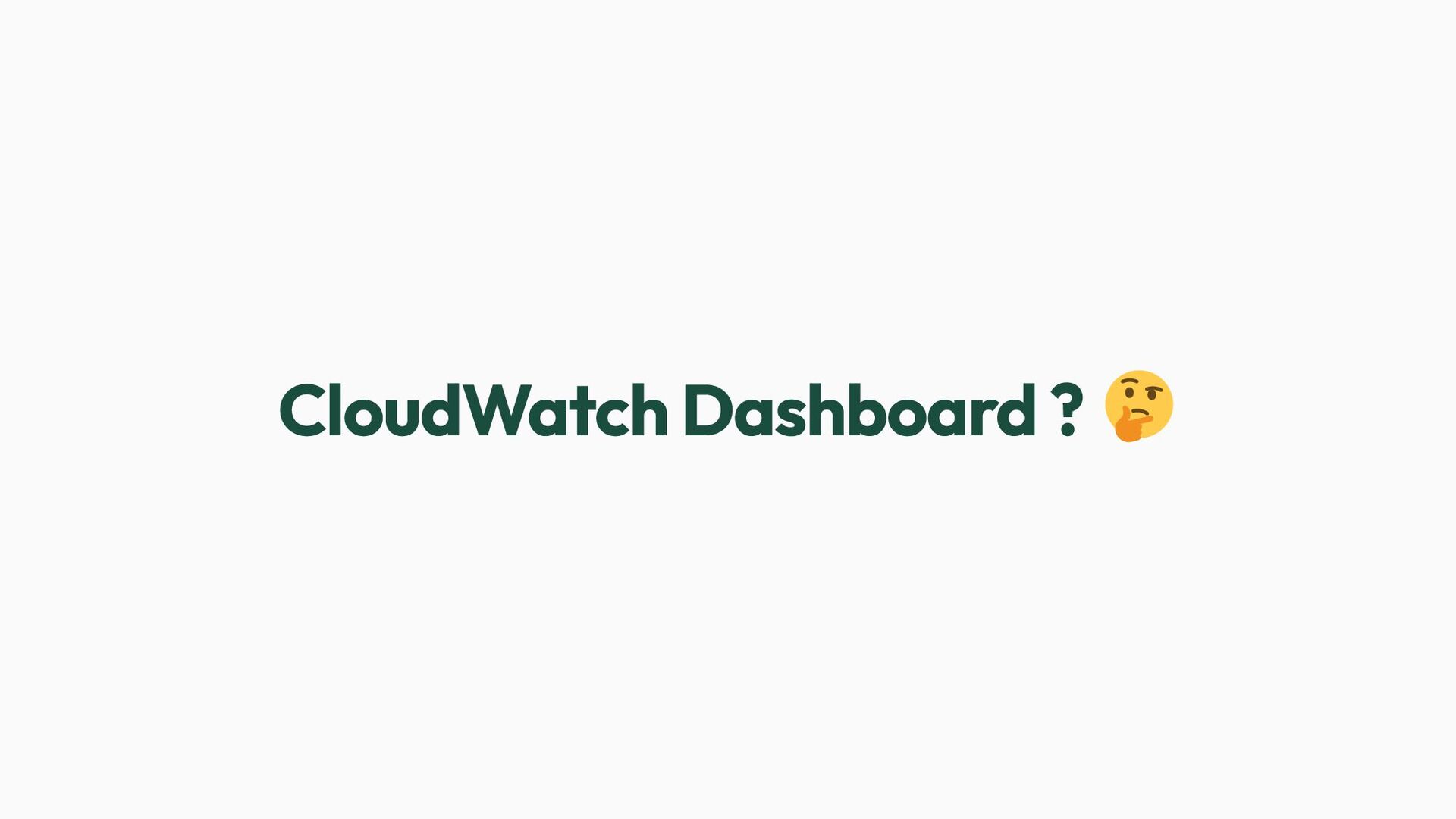

3. CloudWatch Dashboard ?

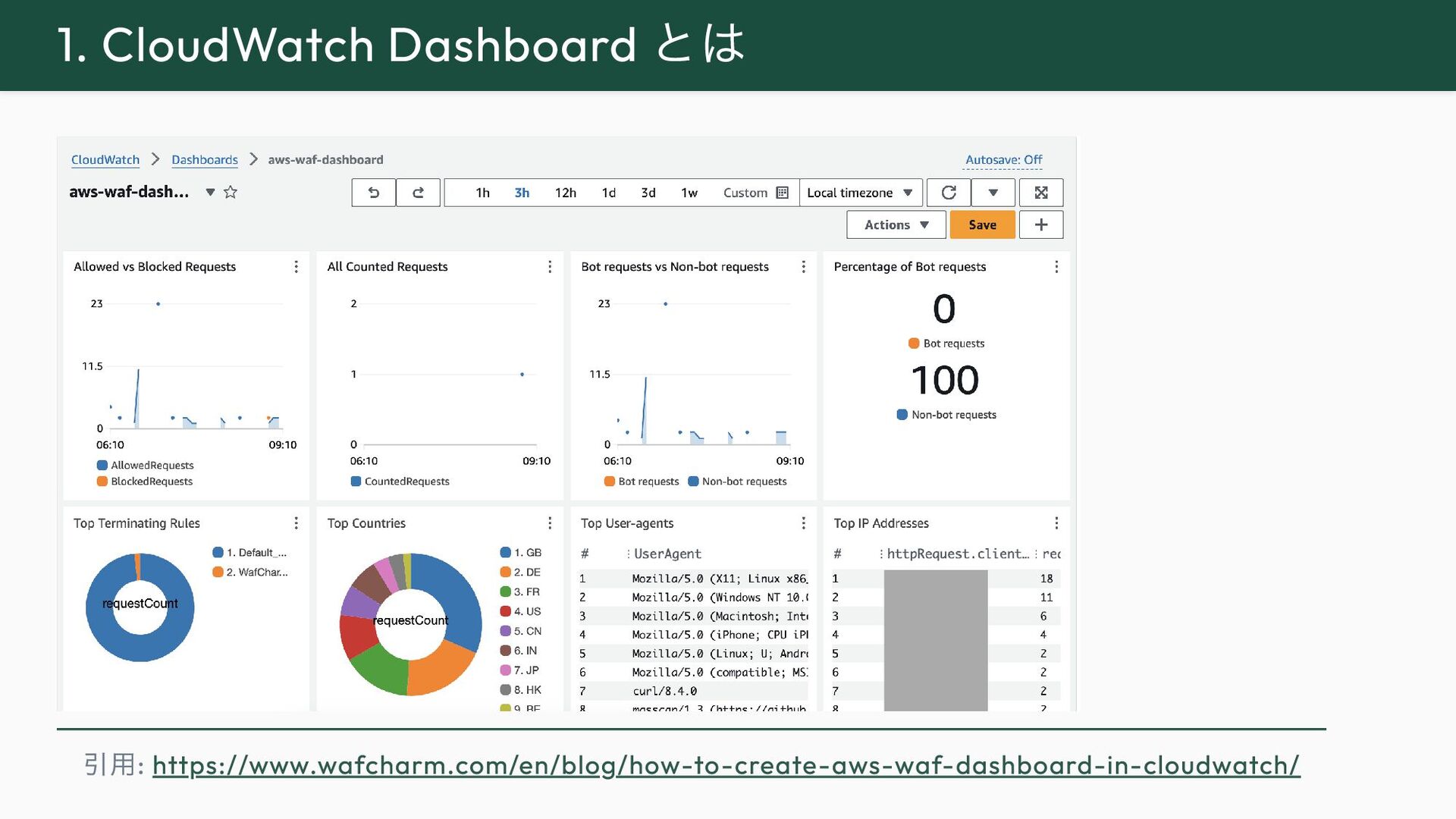

4. 1. CloudWatch Dashboard とは 引用: https://www.wafcharm.com/en/blog/how-to-create-aws-waf-dashboard-in-cloudwatch/

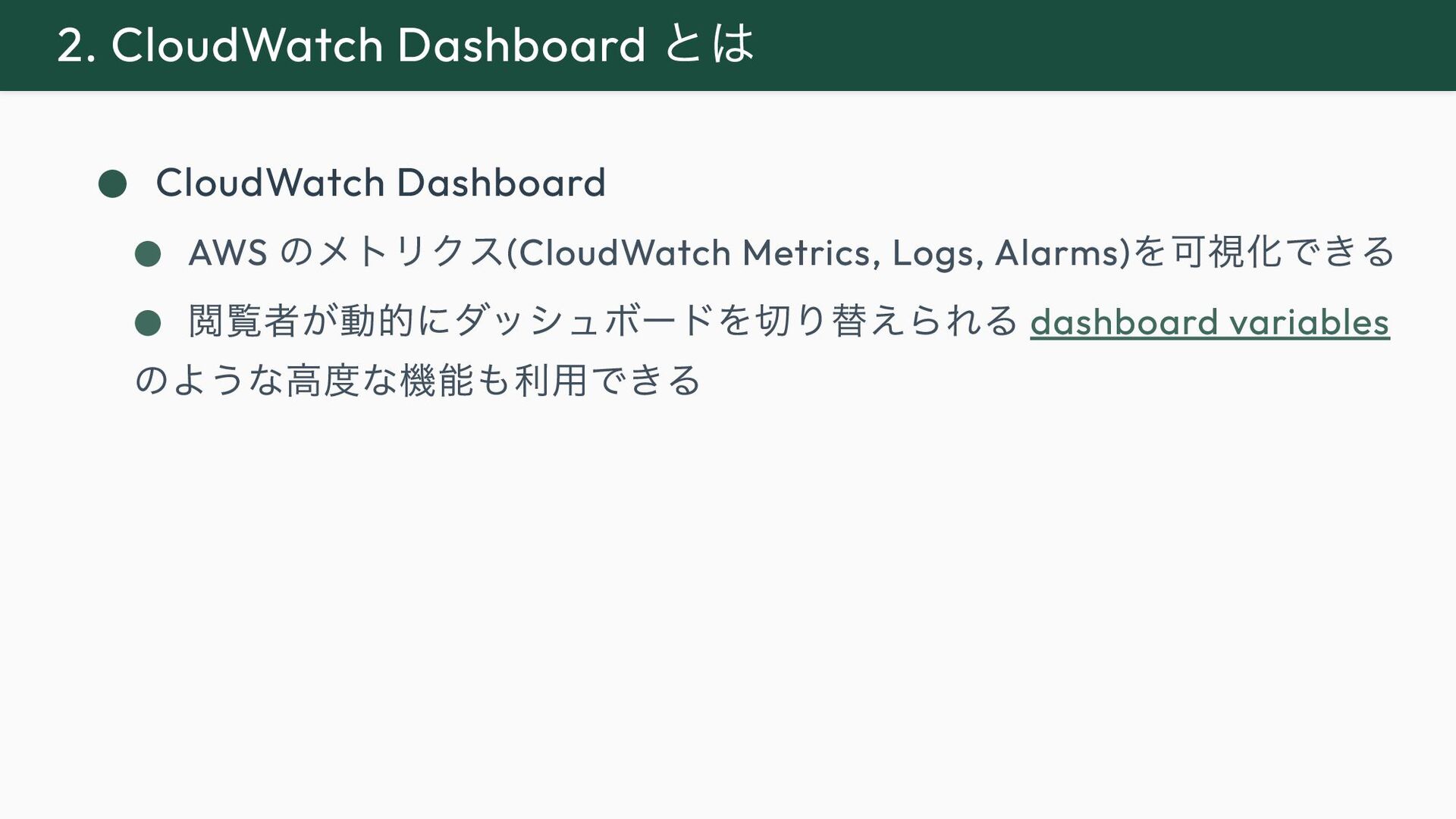

5. • CloudWatch Dashboard 2. CloudWatch Dashboard とは • AWS のメトリクス(CloudWatch Metrics, Logs, Alarms)を可視化できる • 閲覧者が動的にダッシュボードを切り替えられる dashboard variables のような高度な機能も利用できる

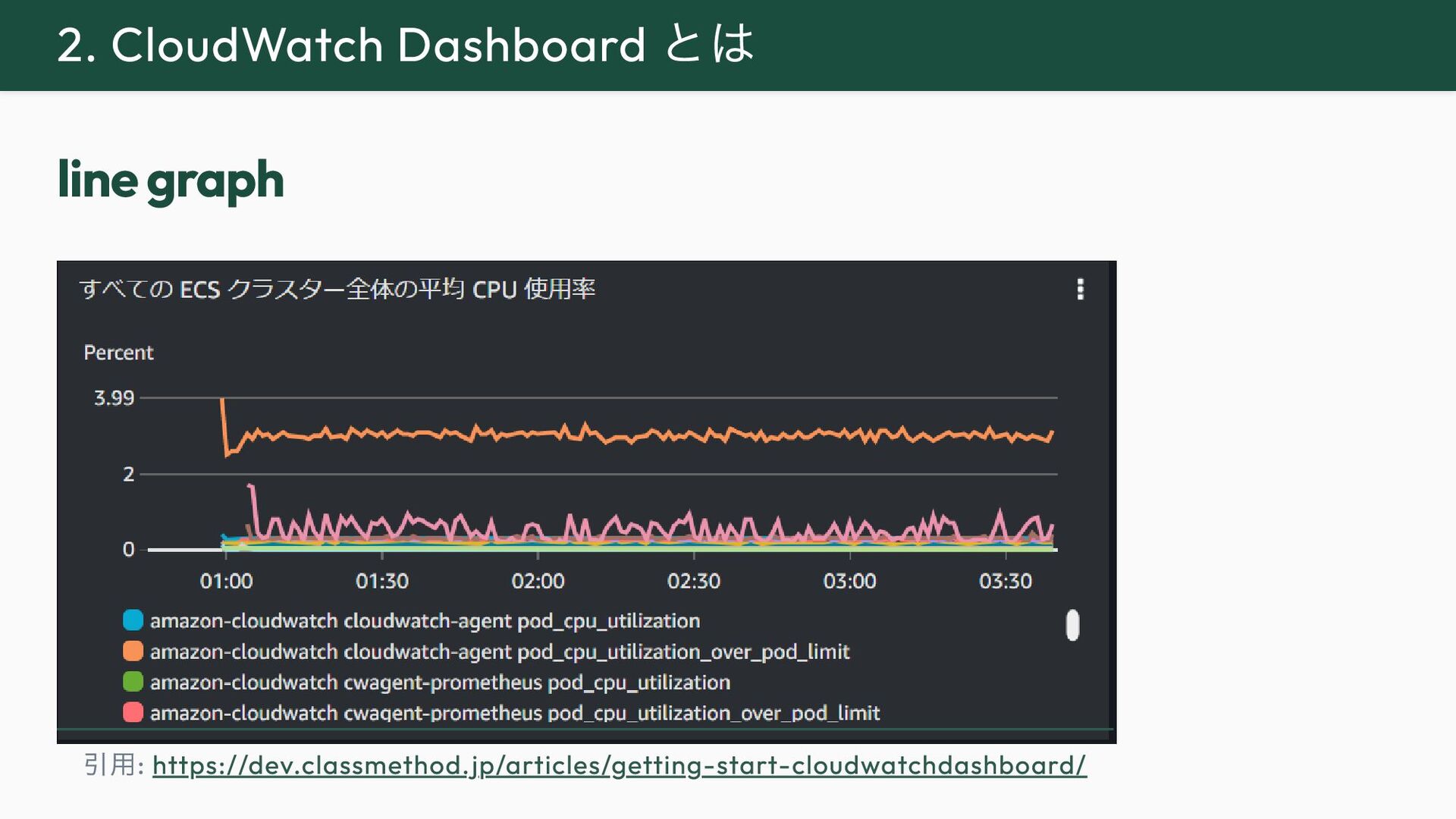

6. line graph 2. CloudWatch Dashboard とは 引用: https://dev.classmethod.jp/articles/getting-start-cloudwatchdashboard/

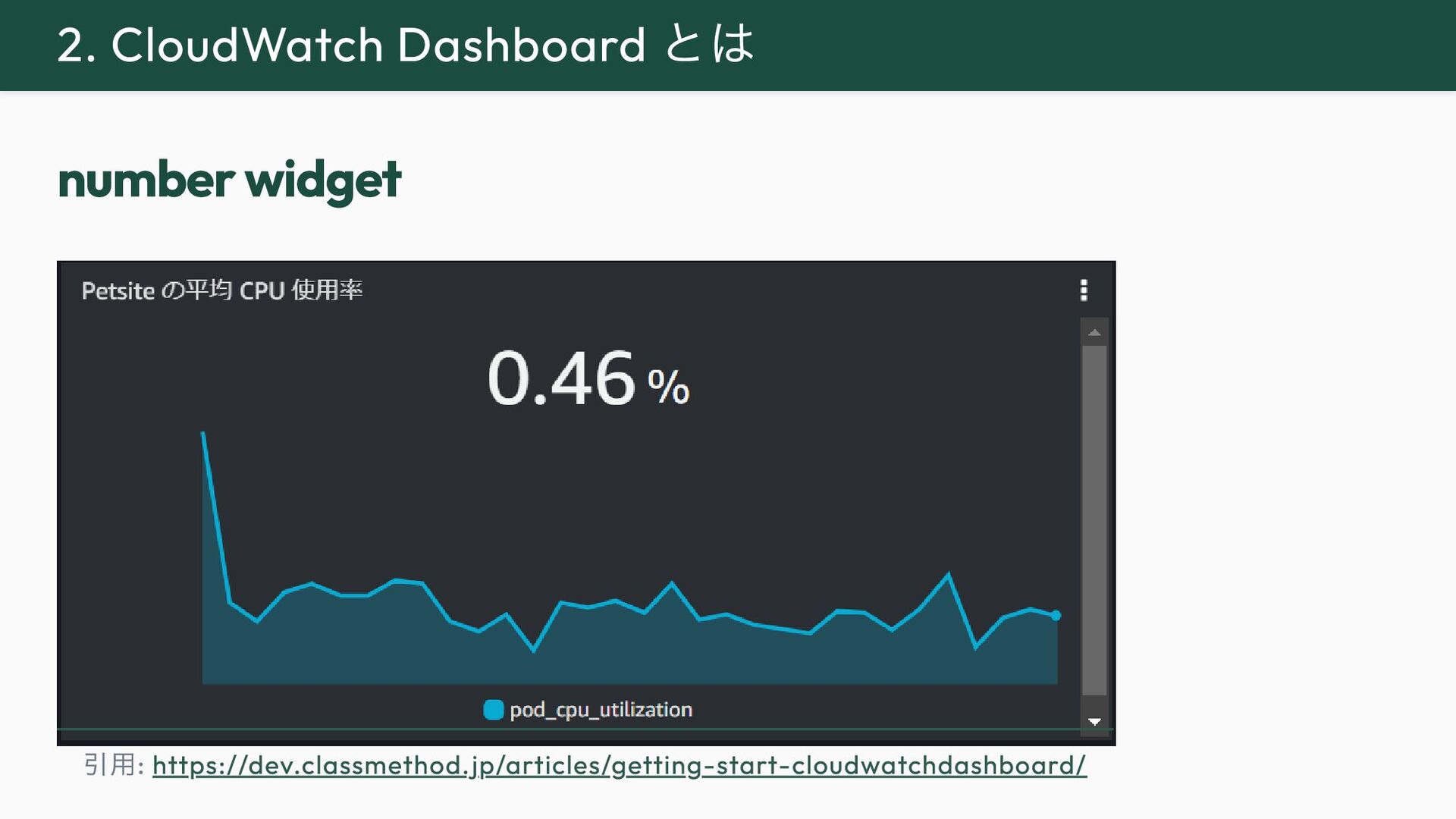

7. number widget 2. CloudWatch Dashboard とは 引用: https://dev.classmethod.jp/articles/getting-start-cloudwatchdashboard/

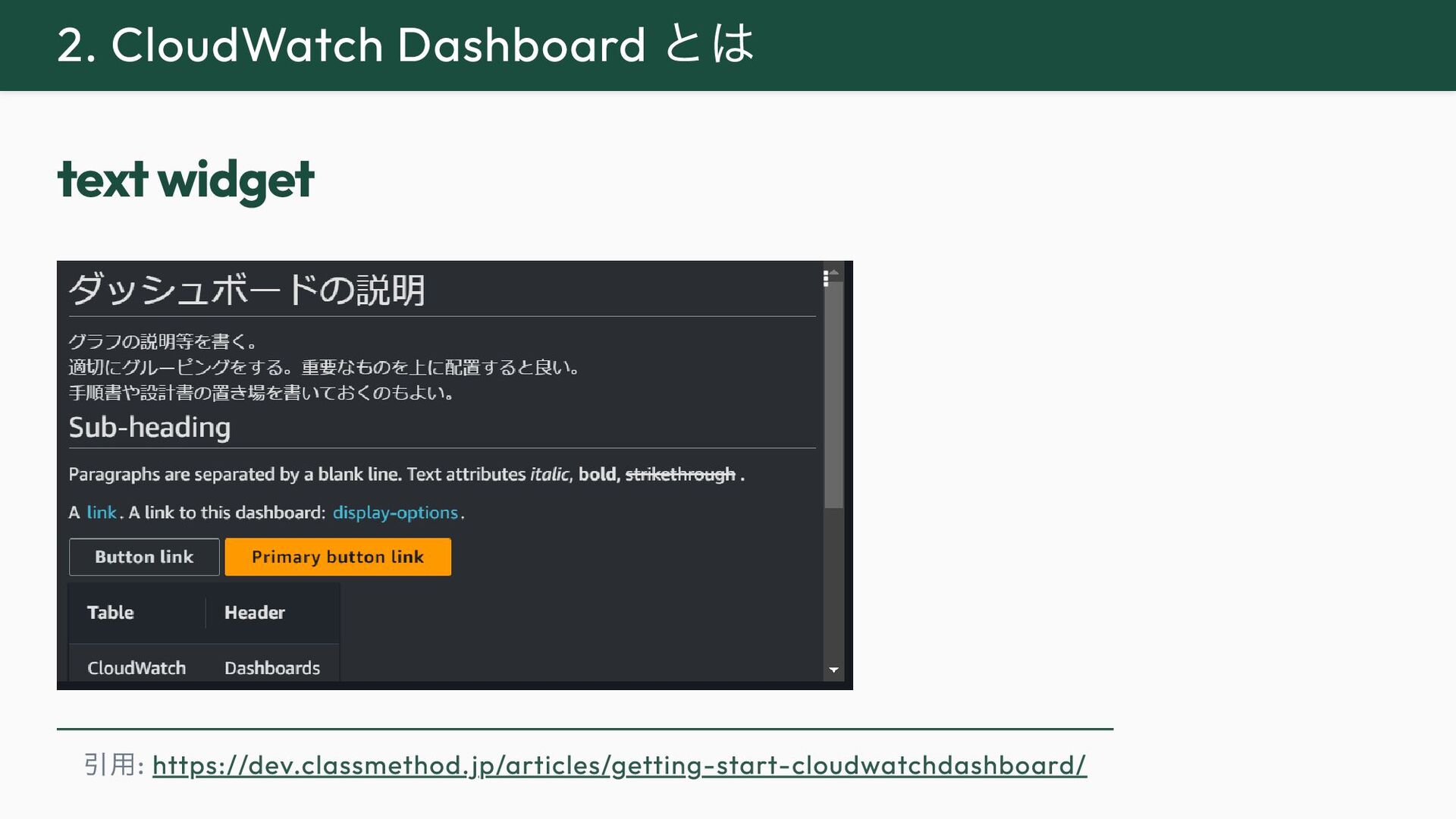

8. text widget 2. CloudWatch Dashboard とは 引用: https://dev.classmethod.jp/articles/getting-start-cloudwatchdashboard/

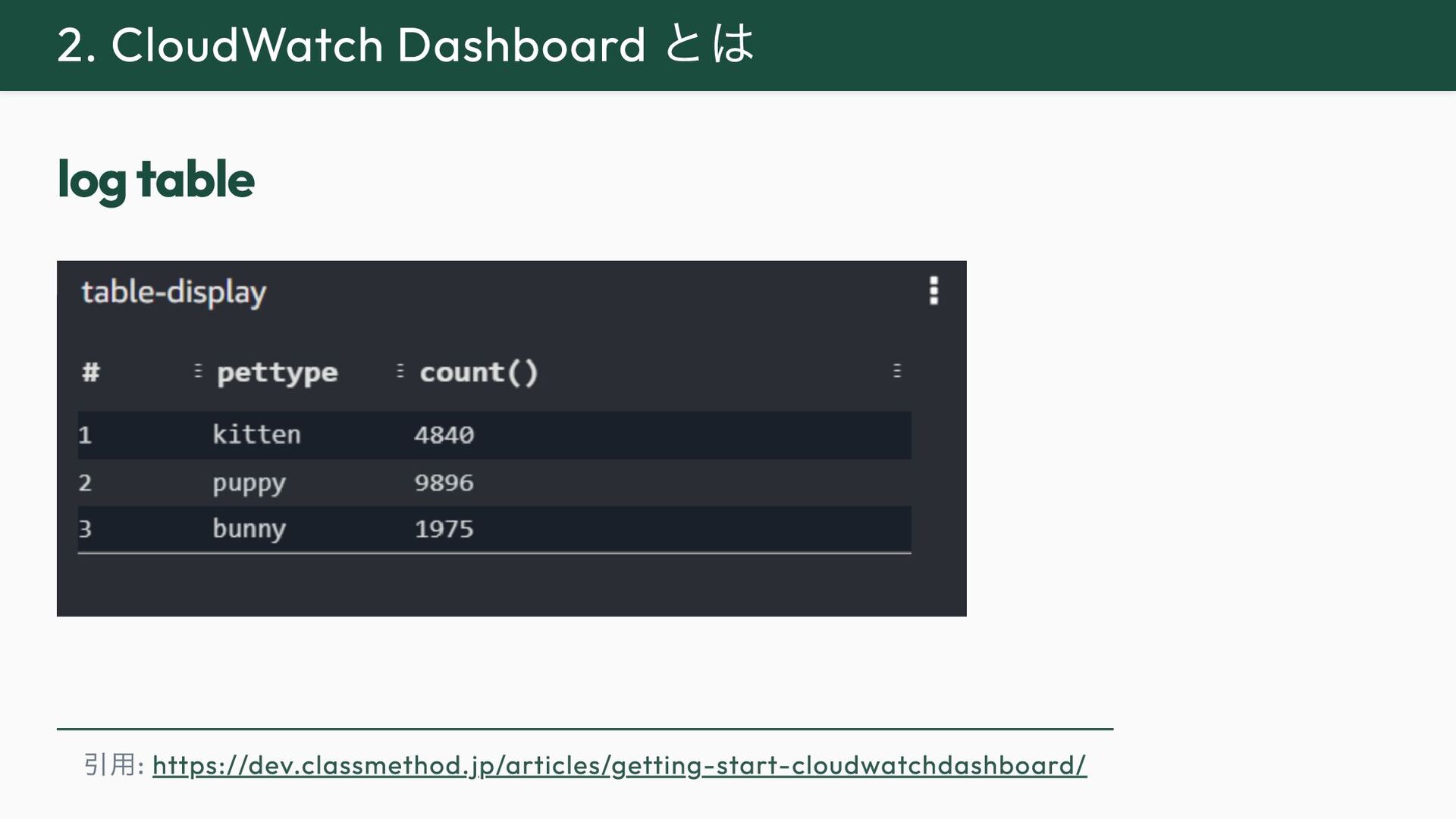

9. log table 2. CloudWatch Dashboard とは 引用: https://dev.classmethod.jp/articles/getting-start-cloudwatchdashboard/

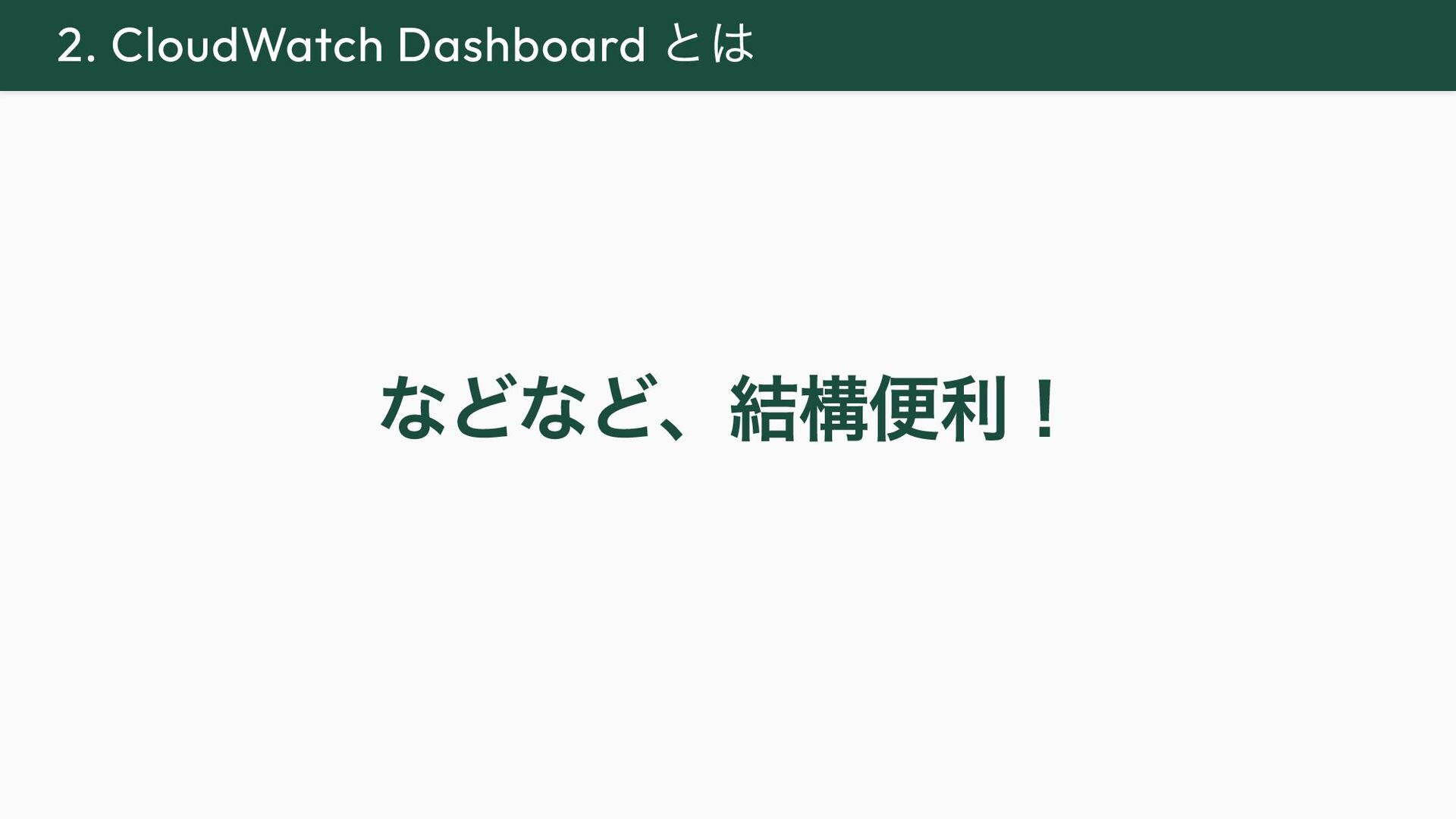

10. 2. CloudWatch Dashboard とは などなど、結構便利！

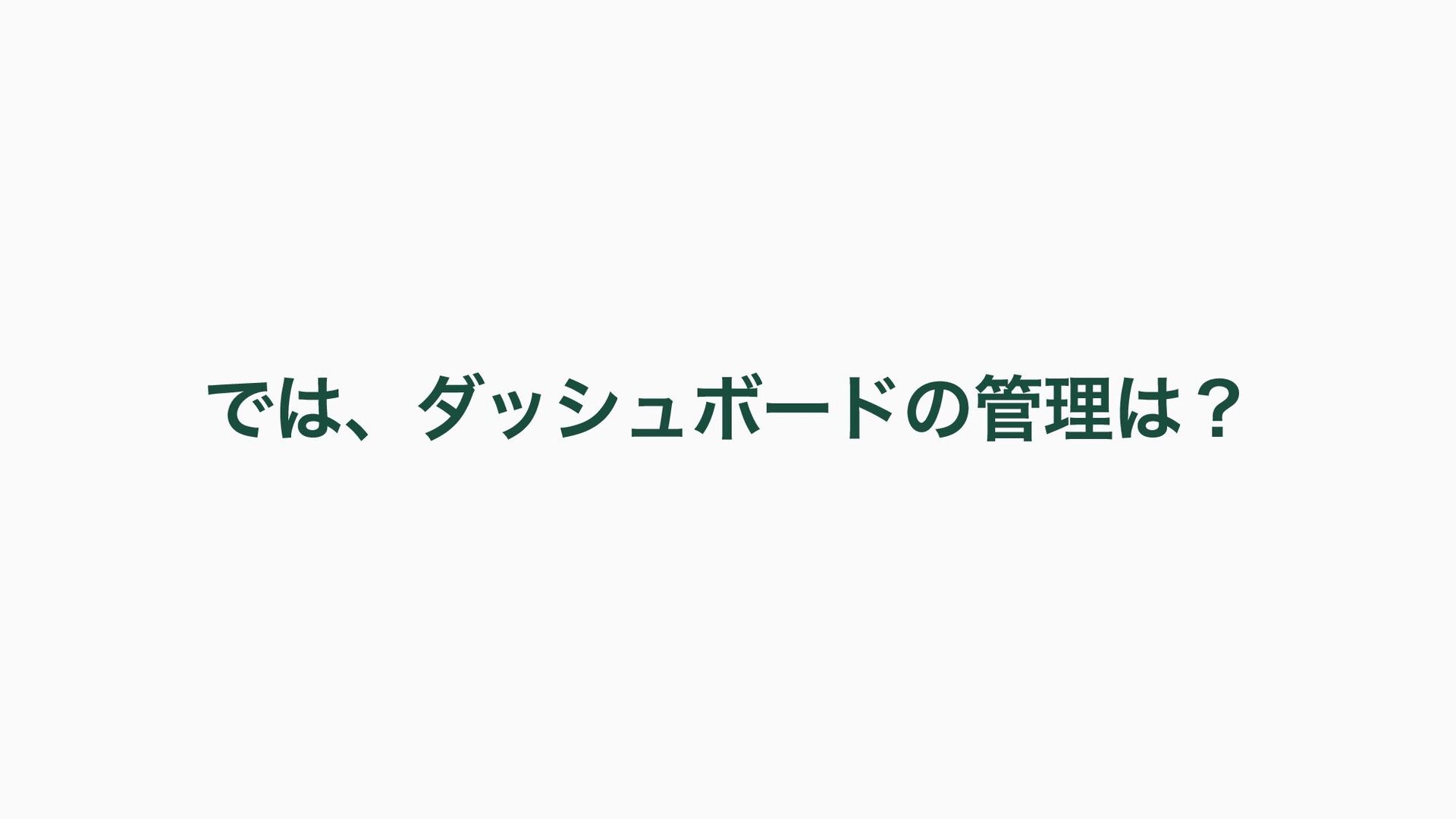

11. では、ダッシュボードの管理は？

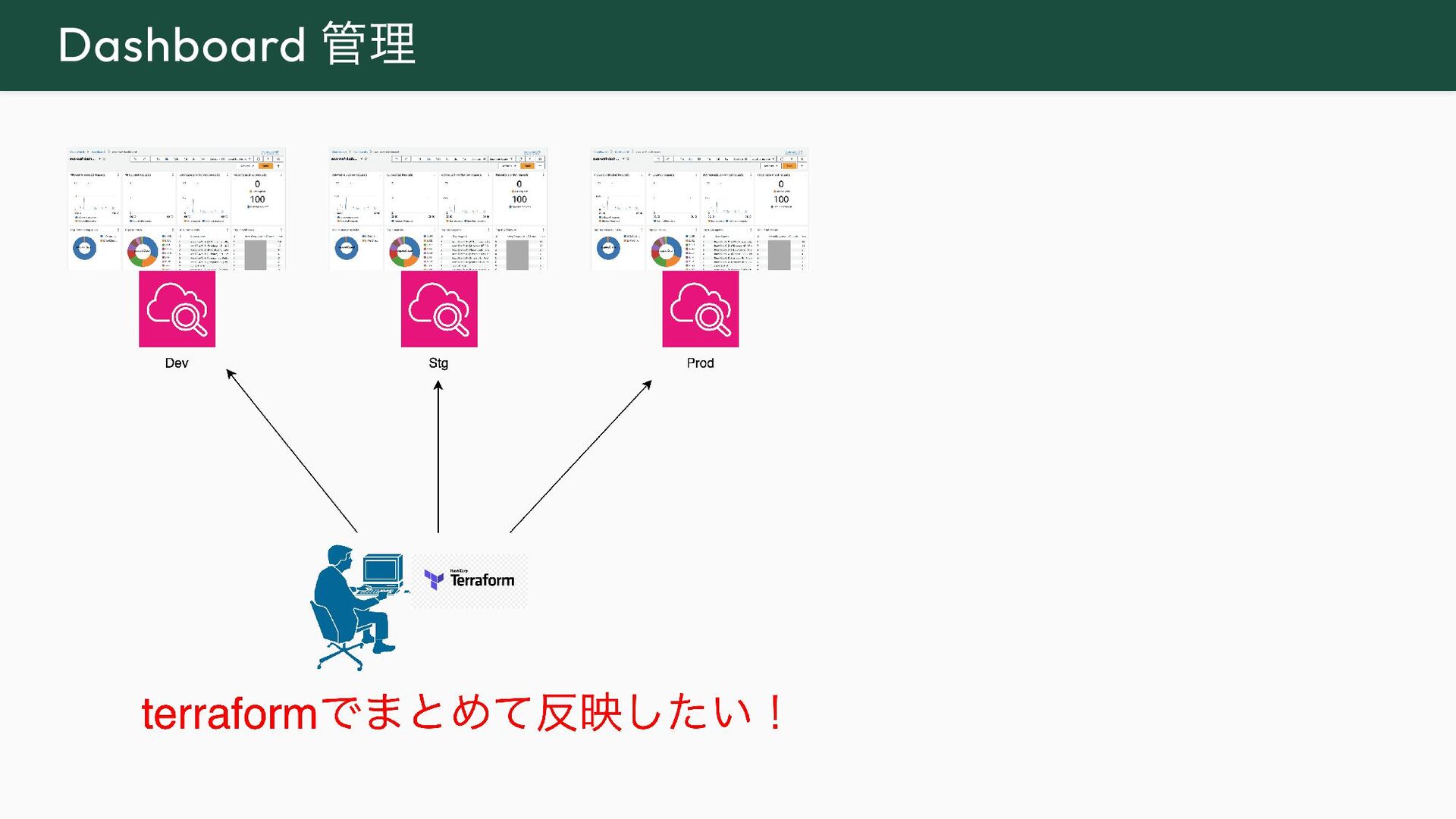

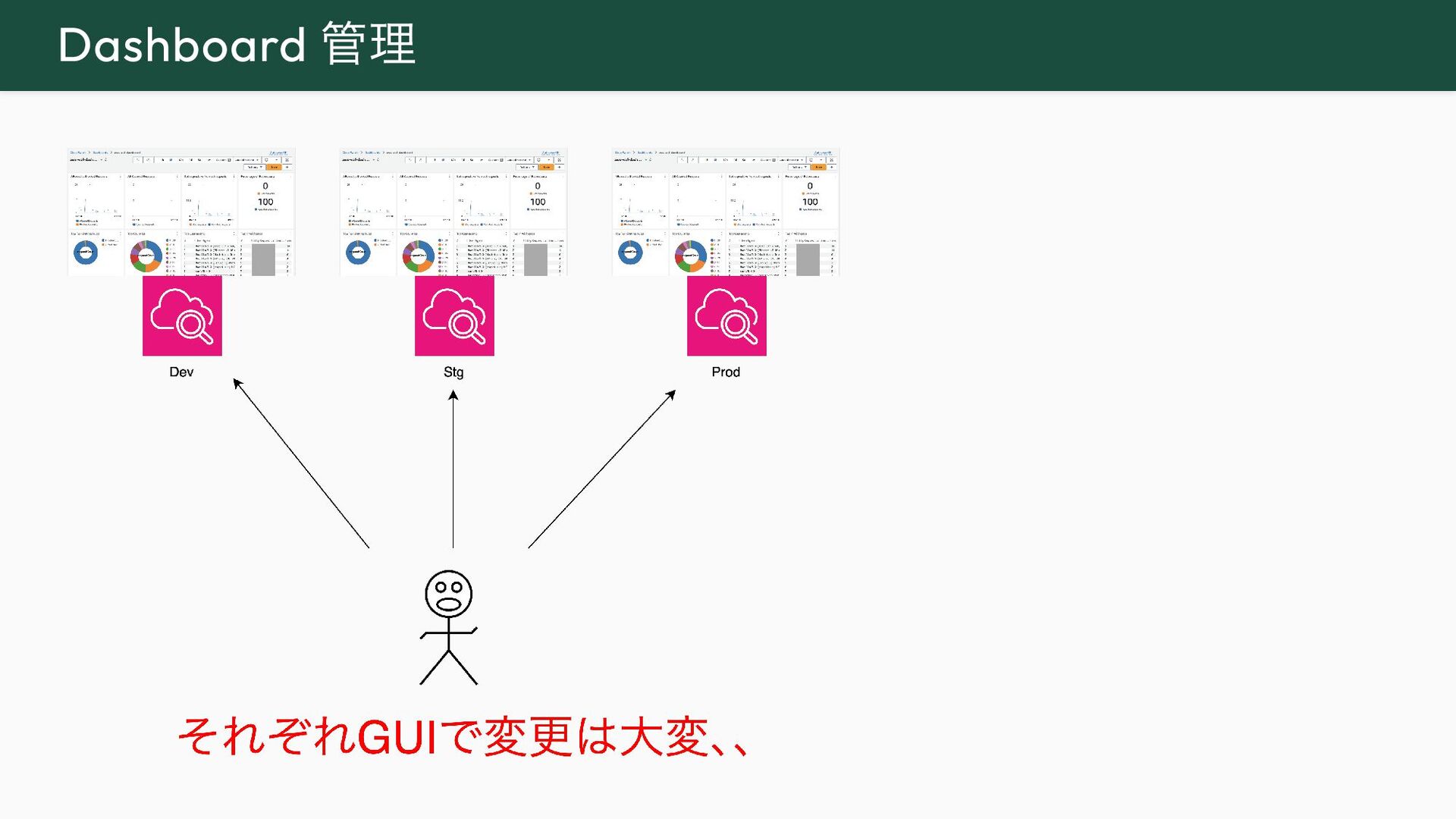

12. Dashboard 管理
13. Dashboard 管理

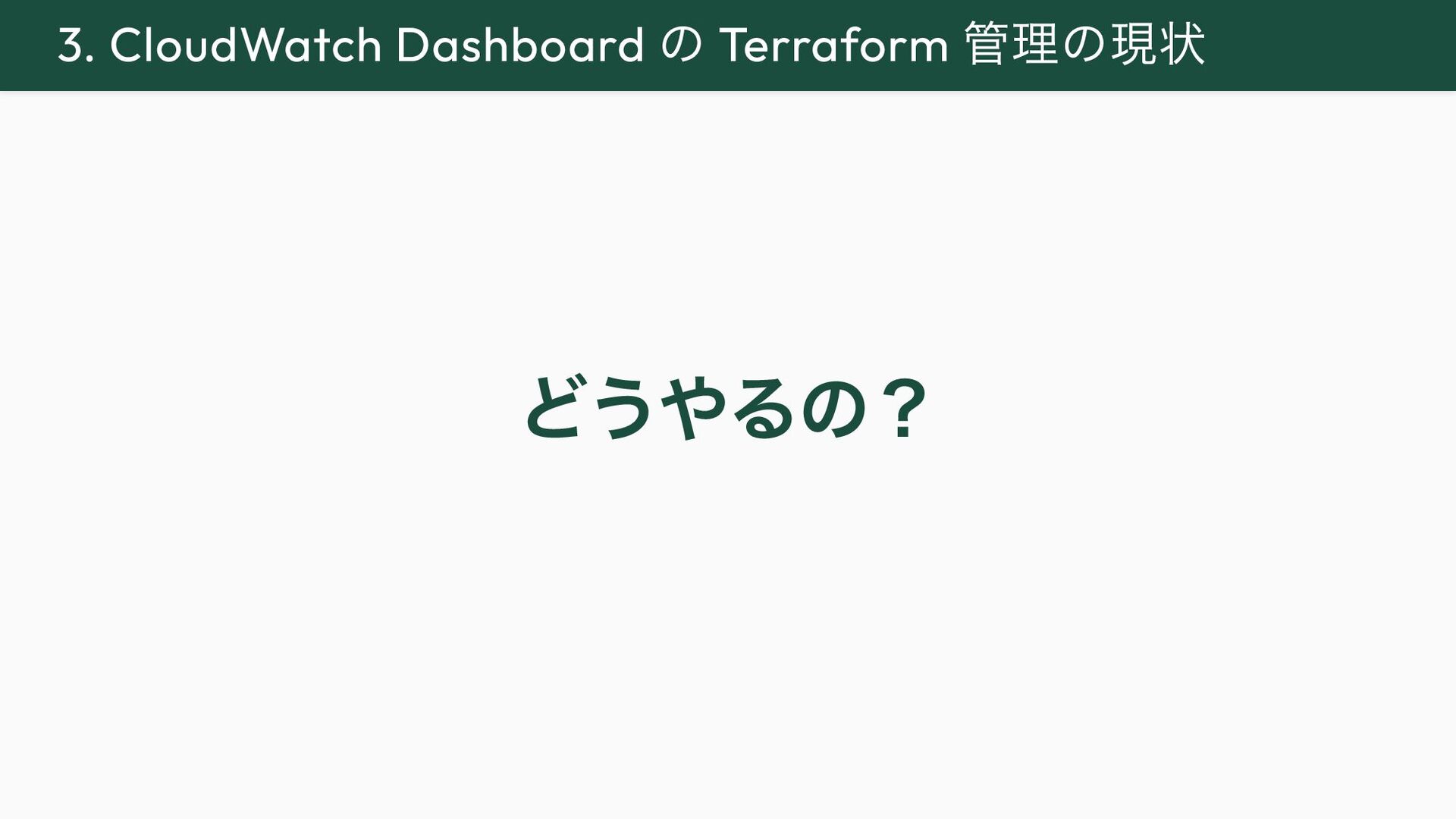

14. 3. CloudWatch Dashboard の Terraform 管理の現状 どうやるの？

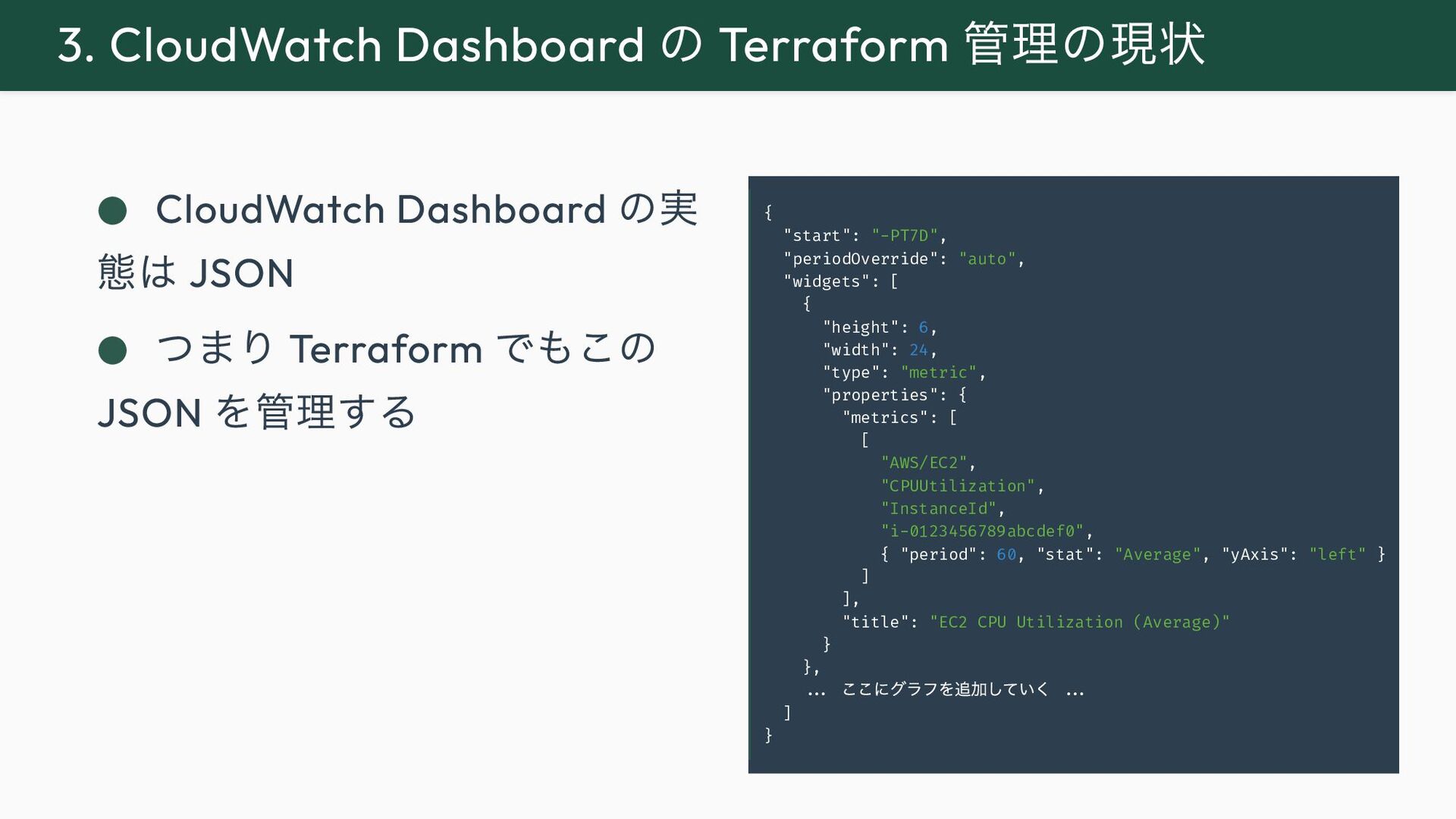

15. • CloudWatch Dashboard の実 態は JSON • つまり Terraform でもこの JSON を管理する { "start": "-PT7D", "periodOverride": "auto", "widgets": [ { "height": 6, "width": 24, "type": "metric", "properties": { "metrics": [ [ "AWS/EC2", "CPUUtilization", "InstanceId", "i-0123456789abcdef0", { "period": 60, "stat": "Average", "yAxis": "left" } ] ], "title": "EC2 CPU Utilization (Average)" } }, ... ここにグラフを追加していく ... ] } 3. CloudWatch Dashboard の Terraform 管理の現状

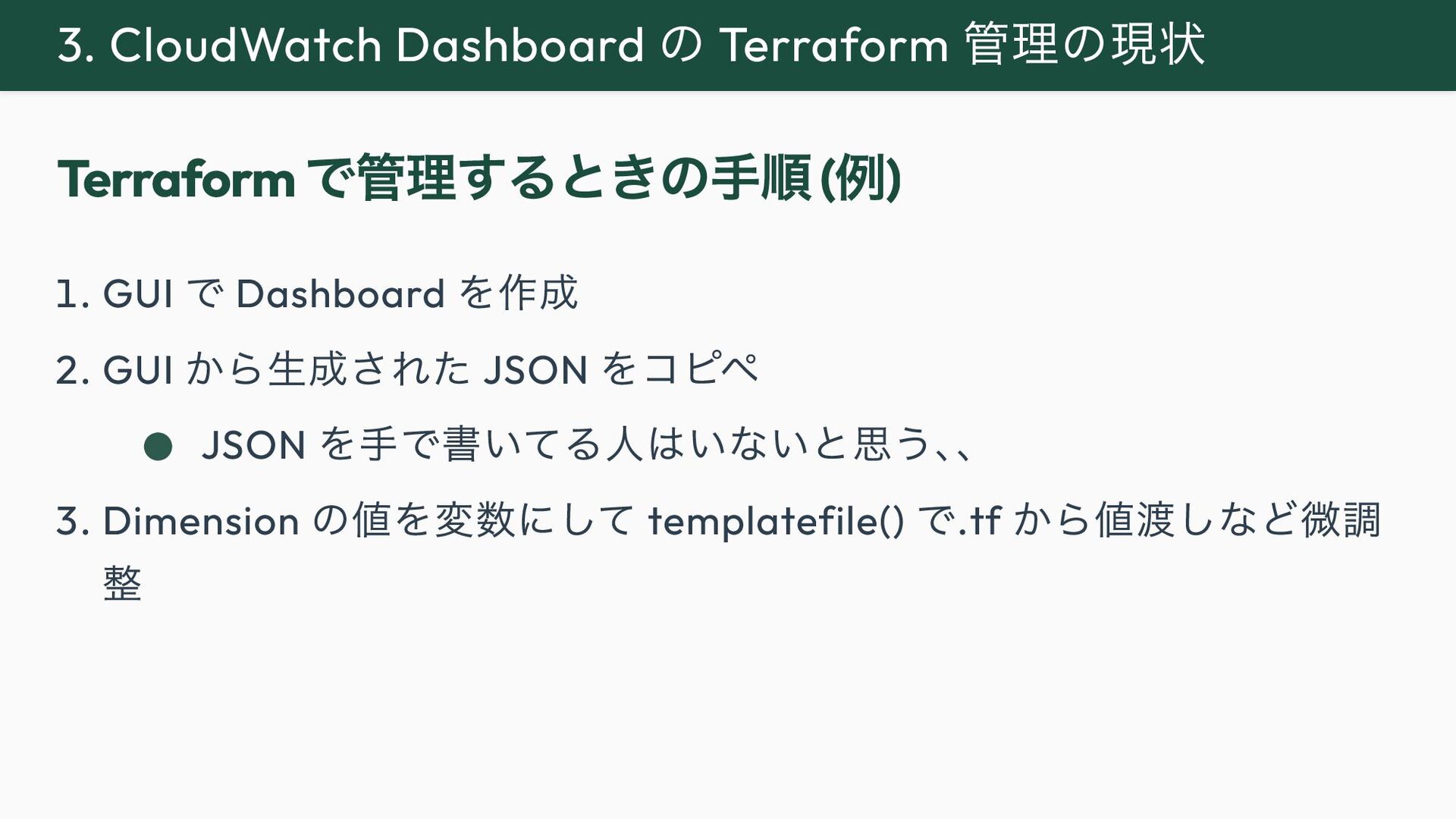

16. Terraform で管理するときの手順 (例) 1. GUI で Dashboard を作成 2. GUI から生成された JSON をコピペ • JSON を手で書いてる人はいないと思う、 、 3. Dimension の値を変数にして templatefile() で.tf から値渡しなど微調 整 3. CloudWatch Dashboard の Terraform 管理の現状

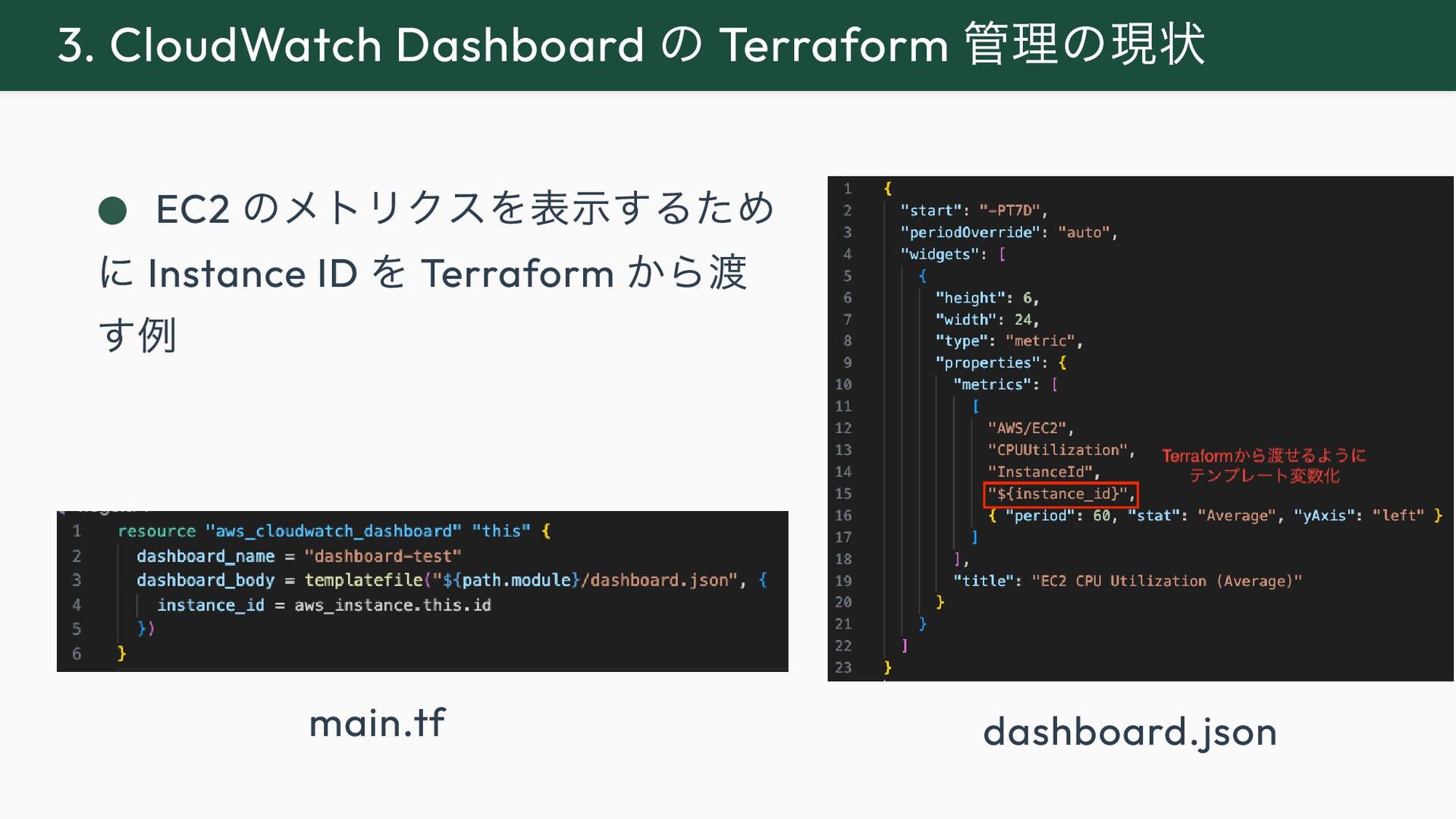

17. • EC2 のメトリクスを表示するため に Instance ID を Terraform から渡 す例 main.tf dashboard.json 3. CloudWatch Dashboard の Terraform 管理の現状

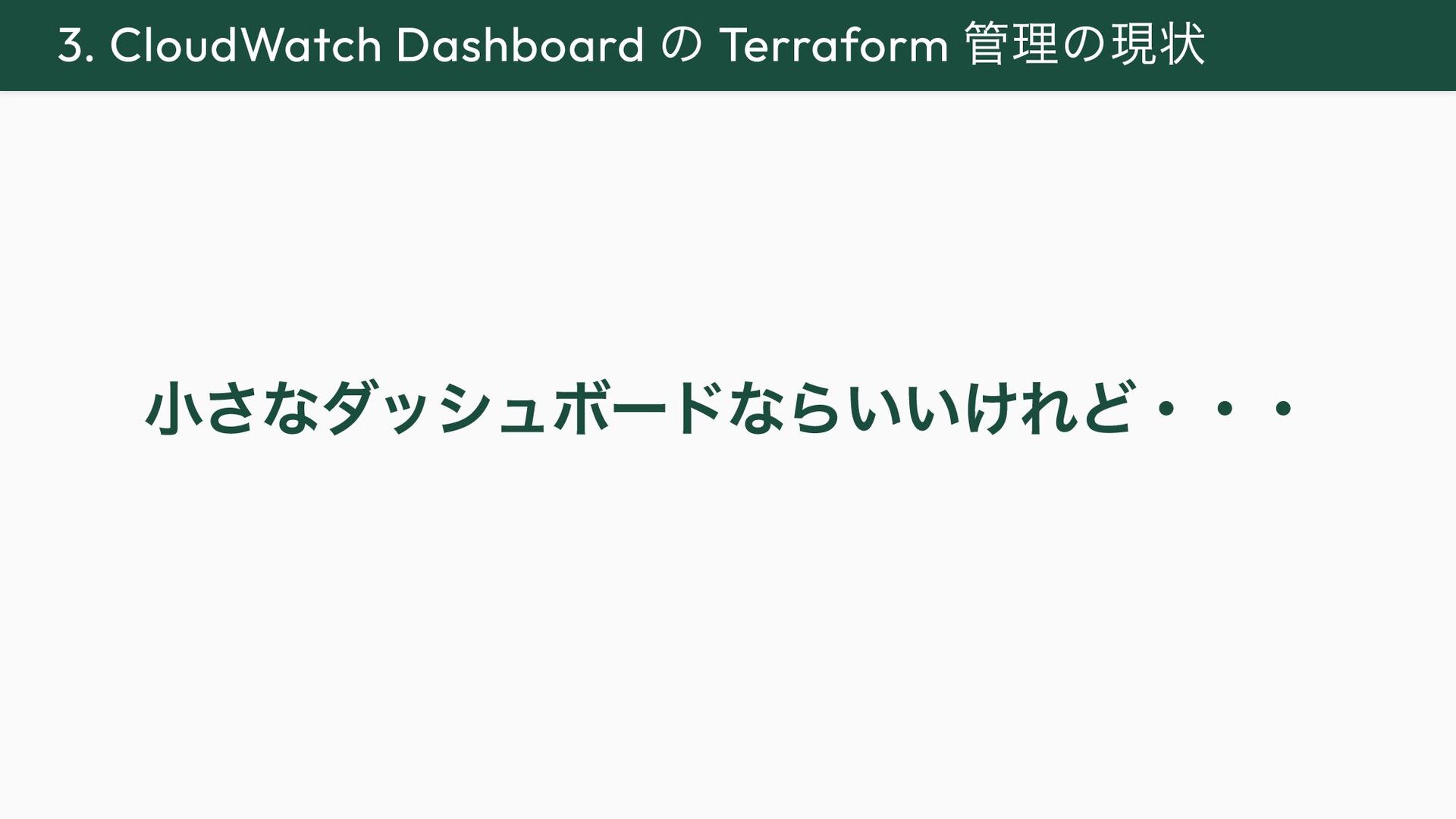

18. 3. CloudWatch Dashboard の Terraform 管理の現状 小さなダッシュボードならいいけれど・・・

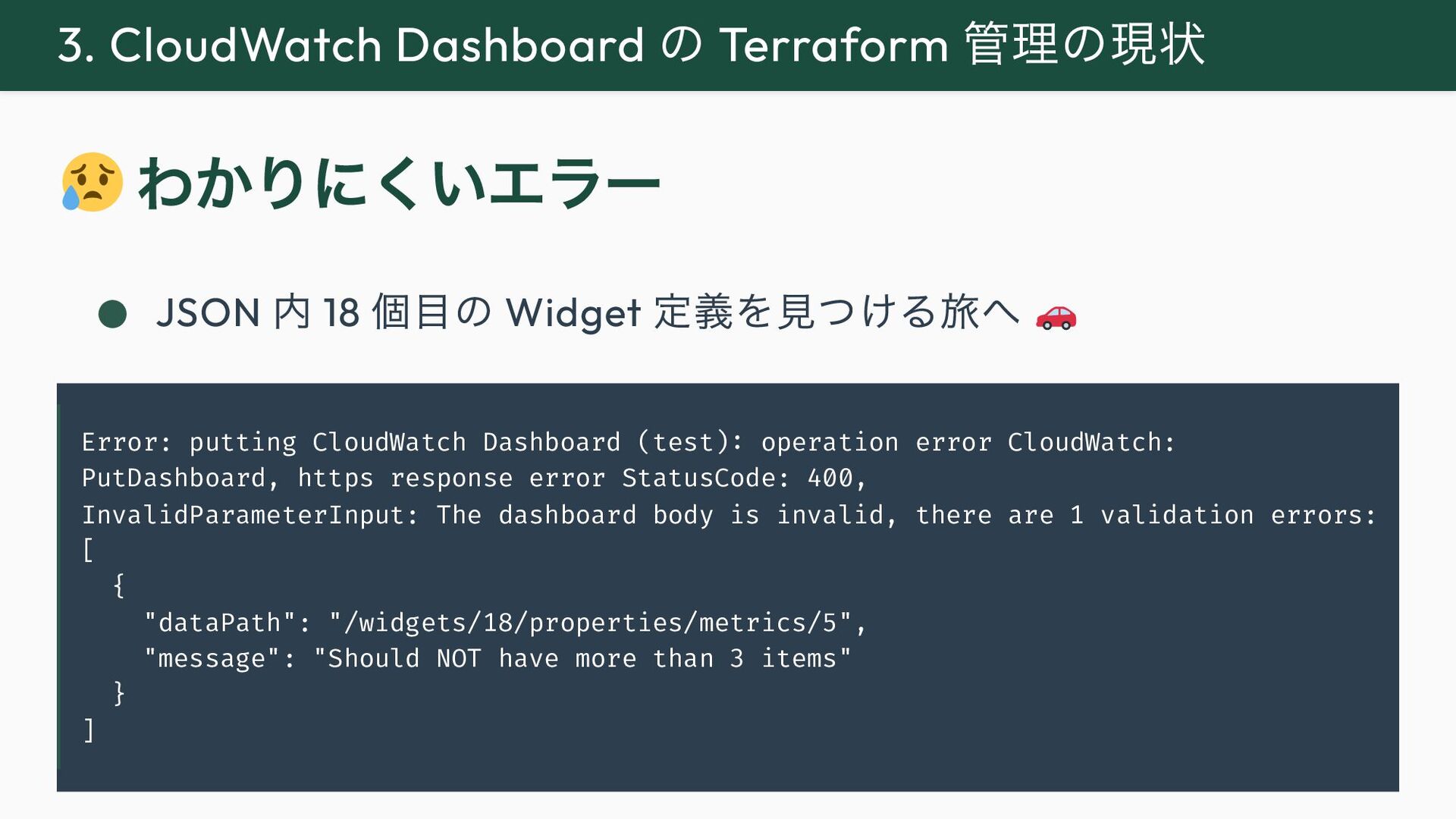

19. わかりにくいエラー • JSON 内 18 個目の Widget 定義を見つける旅へ Error: putting CloudWatch Dashboard (test): operation error CloudWatch: PutDashboard, https response error StatusCode: 400, InvalidParameterInput: The dashboard body is invalid, there are 1 validation errors: [ { "dataPath": "/widgets/18/properties/metrics/5", "message": "Should NOT have more than 3 items" } ] 3. CloudWatch Dashboard の Terraform 管理の現状

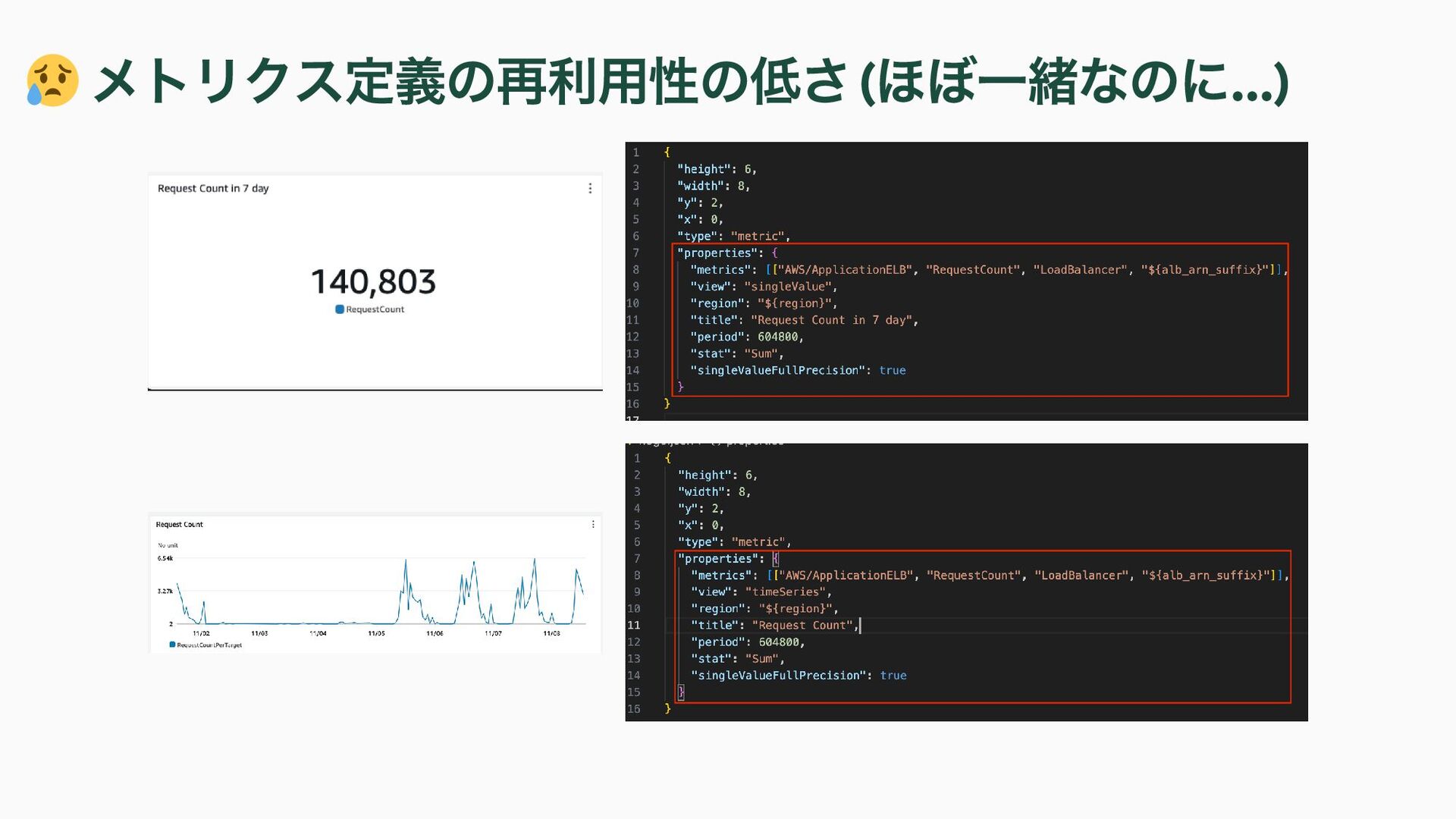

20. メトリクス定義の再利用性の低さ (ほぼ一緒なのに...)

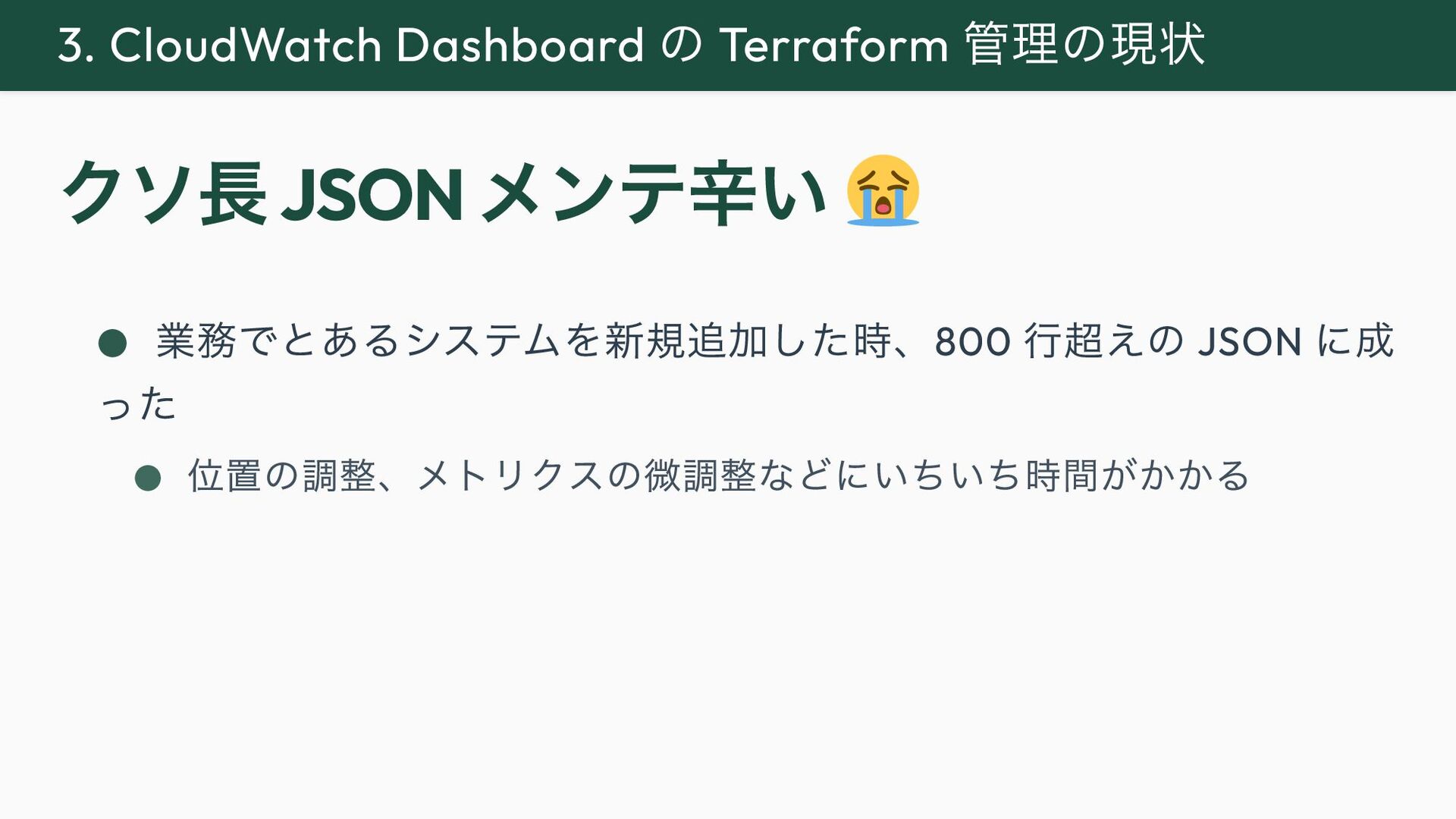

21. クソ長 JSON メンテ辛い • 業務でとあるシステムを新規追加した時、800 行超えの JSON に成 った 3. CloudWatch Dashboard の Terraform 管理の現状 • 位置の調整、メトリクスの微調整などにいちいち時間がかかる

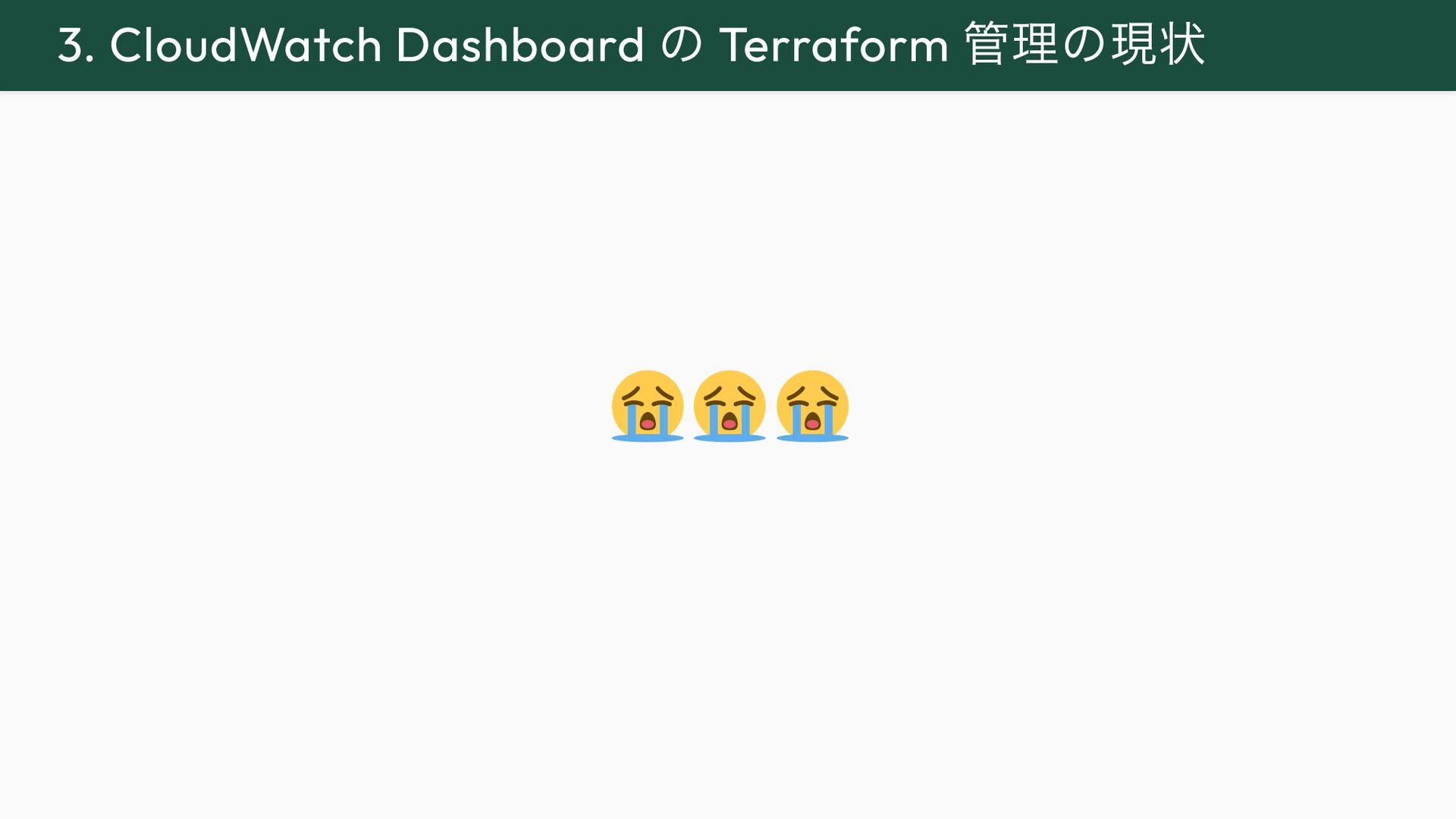

22. 3. CloudWatch Dashboard の Terraform 管理の現状

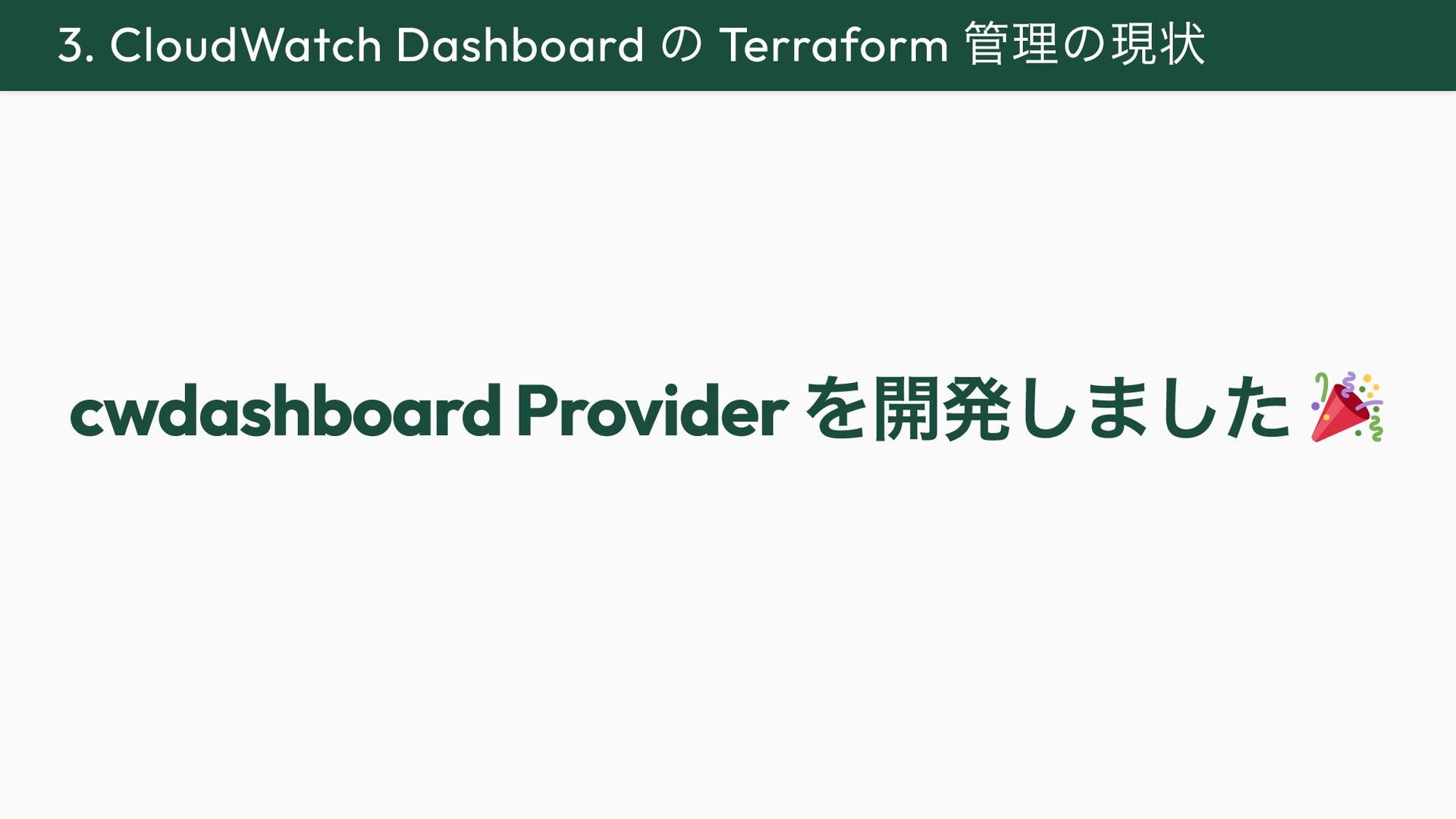

24. 3. CloudWatch Dashboard の Terraform 管理の現状 cwdashboard Provider を開発しました

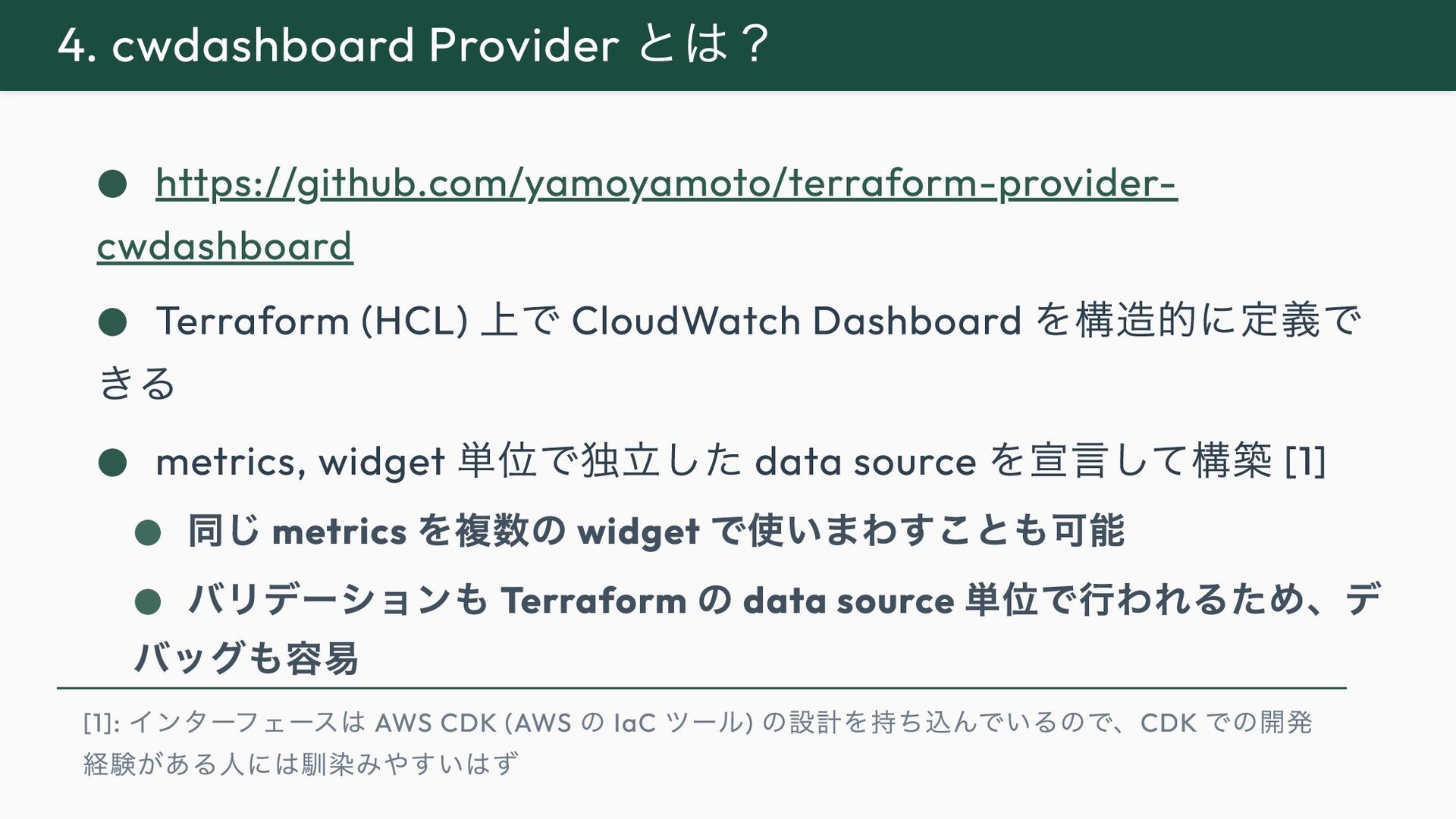

25. • https://github.com/yamoyamoto/terraform-provider- cwdashboard • Terraform (HCL) 上で CloudWatch Dashboard を構造的に定義で きる • metrics, widget 単位で独立した data source を宣言して構築 [1] 4. cwdashboard Provider とは？ • 同じ metrics を複数の widget で使いまわすことも可能 • バリデーションも Terraform の data source 単位で行われるため、デ バッグも容易 [1]: インターフェースは AWS CDK (AWS の IaC ツール) の設計を持ち込んでいるので、CDK での開発 経験がある人には馴染みやすいはず

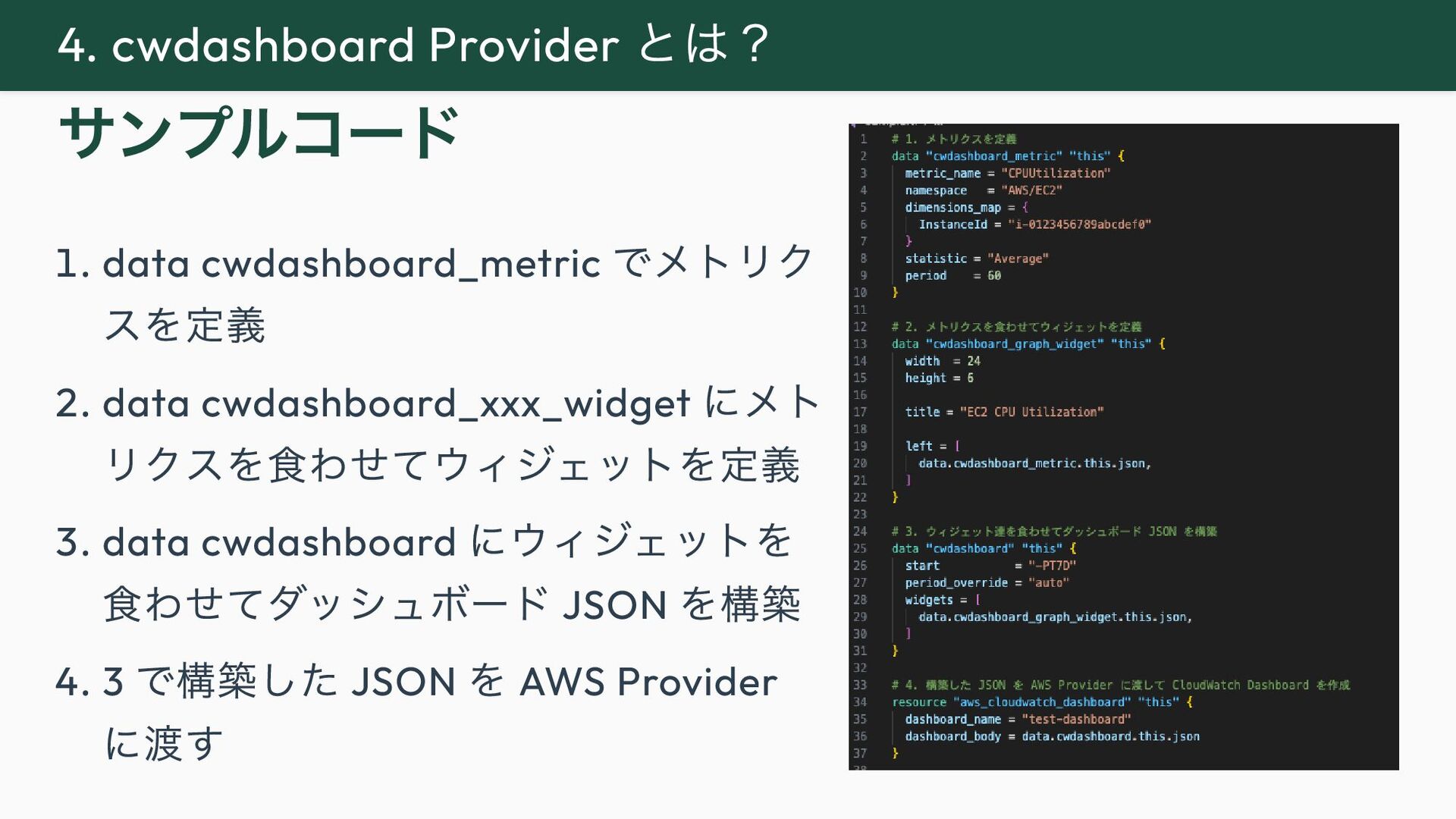

26. サンプルコード 1. data cwdashboard_metric でメトリク スを定義 2. data cwdashboard_xxx_widget にメト リクスを食わせてウィジェットを定義 3. data cwdashboard にウィジェットを 食わせてダッシュボード JSON を構築 4. 3 で構築した JSON を AWS Provider に渡す 4. cwdashboard Provider とは？

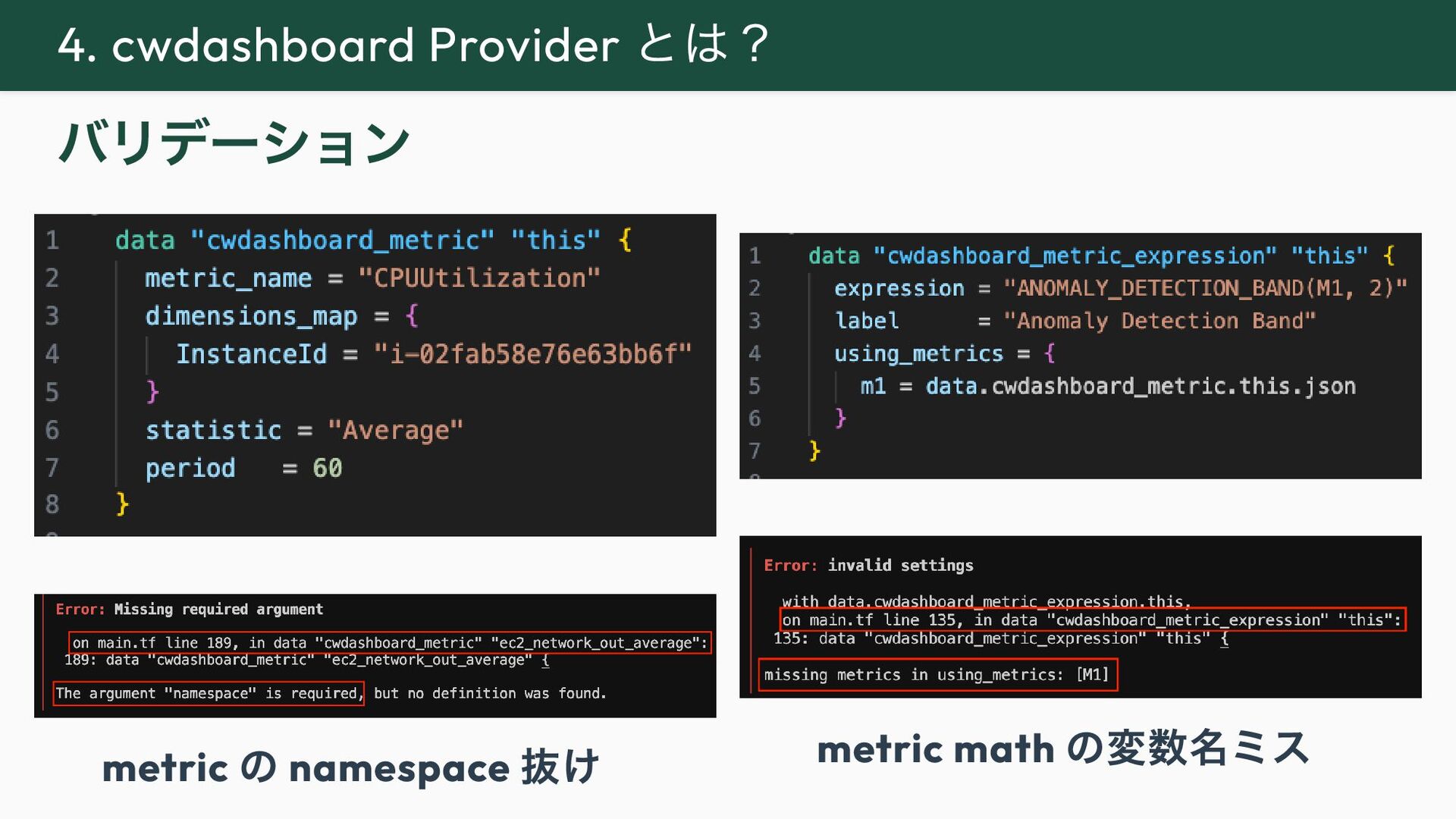

27. バリデーション metric の namespace 抜け metric math の変数名ミス 4. cwdashboard Provider とは？

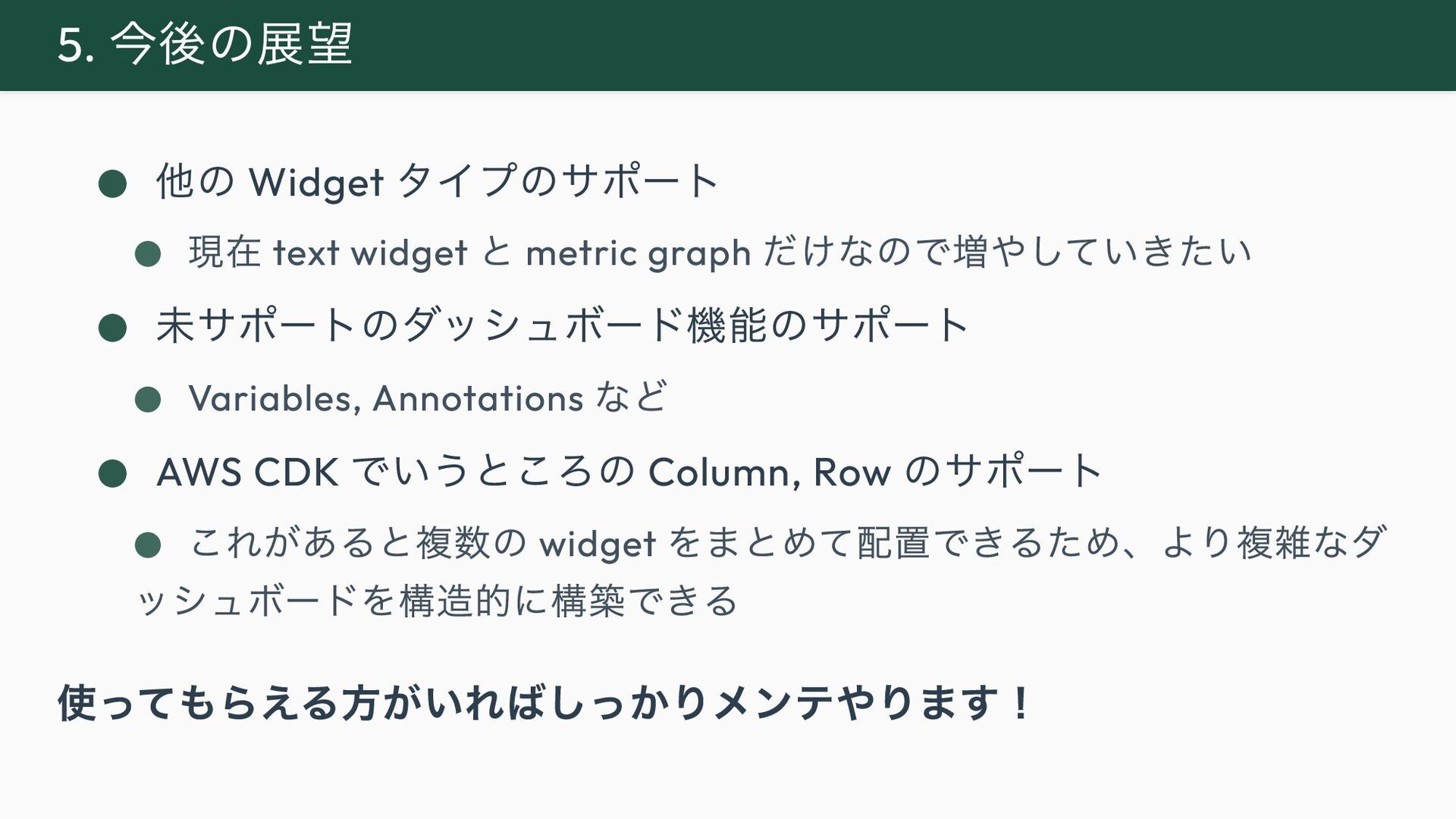

28. • 他の Widget タイプのサポート • 未サポートのダッシュボード機能のサポート • AWS CDK でいうところの Column, Row のサポート 使ってもらえる方がいればしっかりメンテやります！ 5. 今後の展望 • 現在 text widget と metric graph だけなので増やしていきたい • Variables, Annotations など • これがあると複数の widget をまとめて配置できるため、より複雑なダ ッシュボードを構造的に構築できる

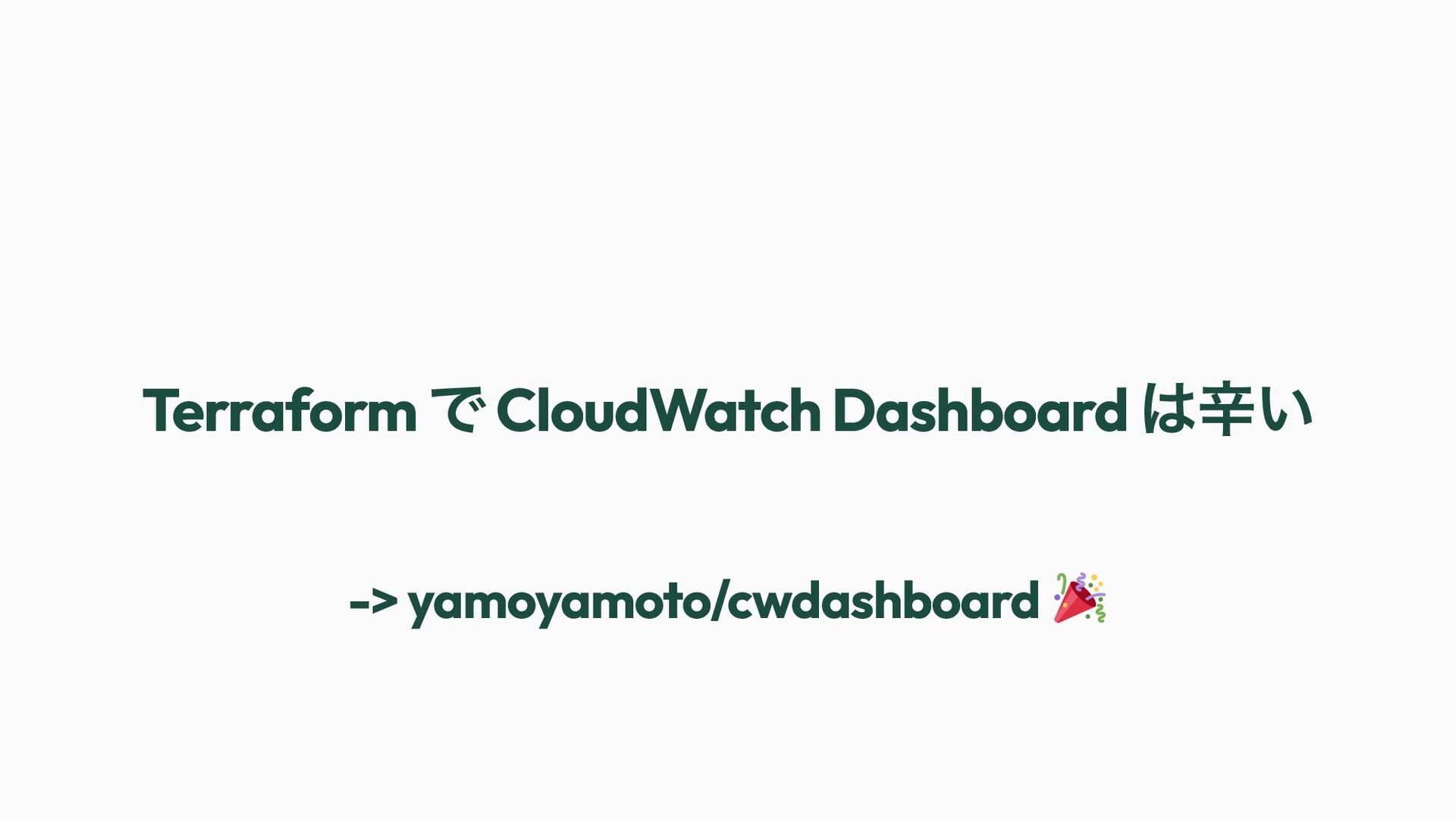

29. Terraform で CloudWatch Dashboard は辛い -> yamoyamoto/cwdashboard
30. ありがとうございました！
