GPUのVRAMをRAMディスク化するアプリ「VRAMDISK」の紹介

Transcript

1. GPUのVRAMをRAMディスク化するアプリ 「VRAMDISK」の紹介 @ActiveTK5929 1

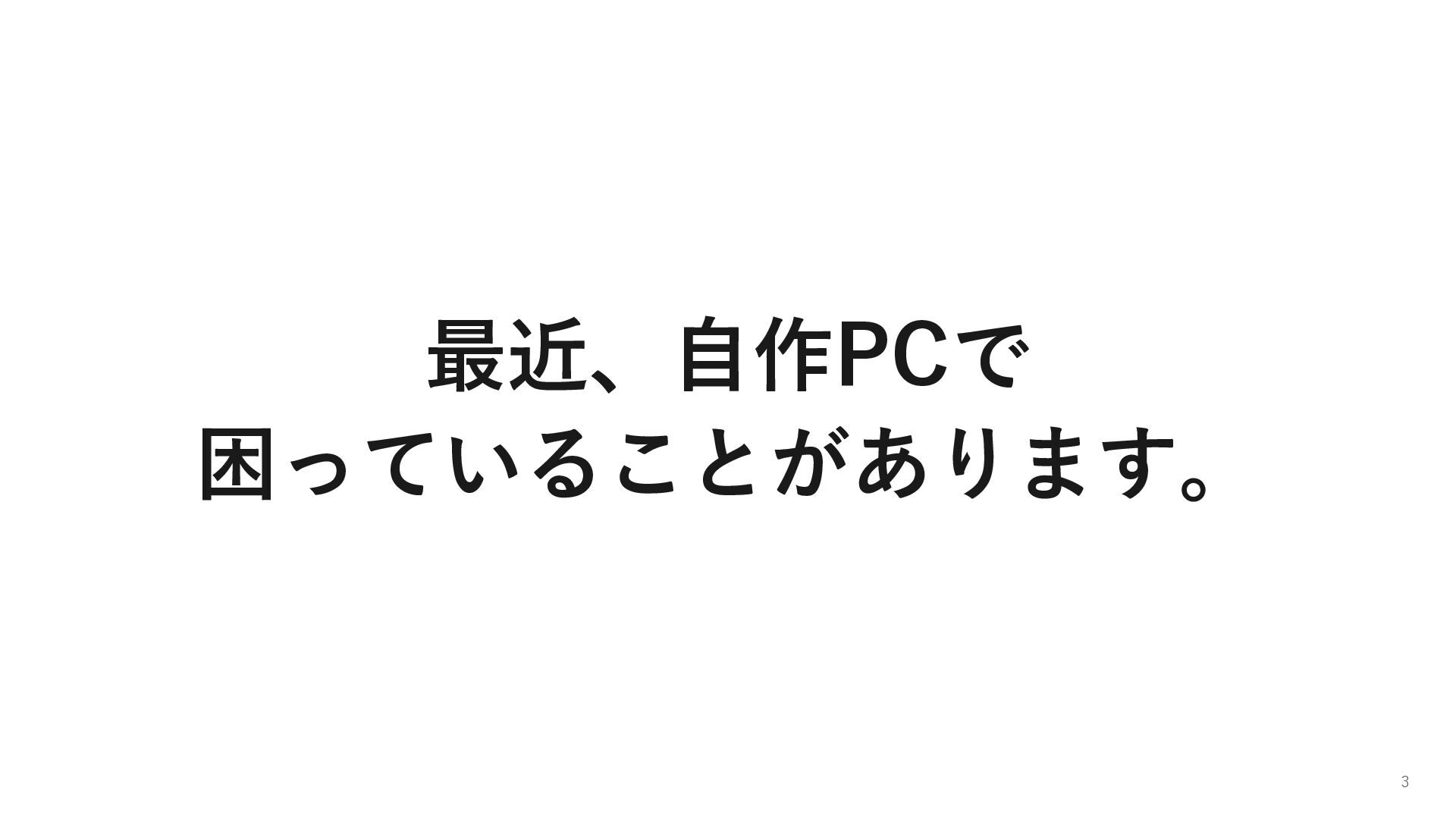

2. 最近、自作PCで 困っていることがあります。 3

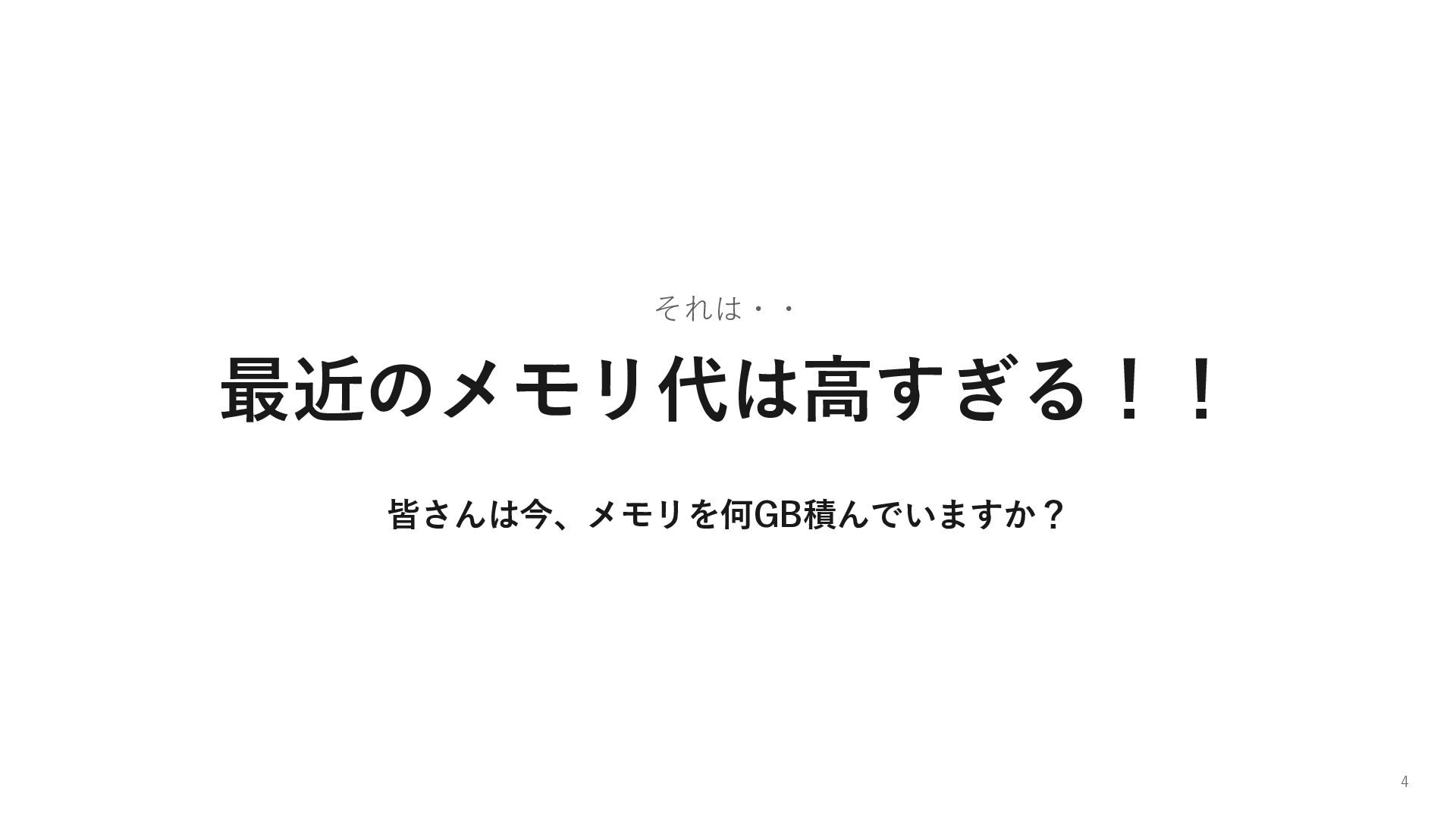

3. それは・・ 最近のメモリ代は高すぎる！！ 皆さんは今、メモリを何GB積んでいますか？ 4

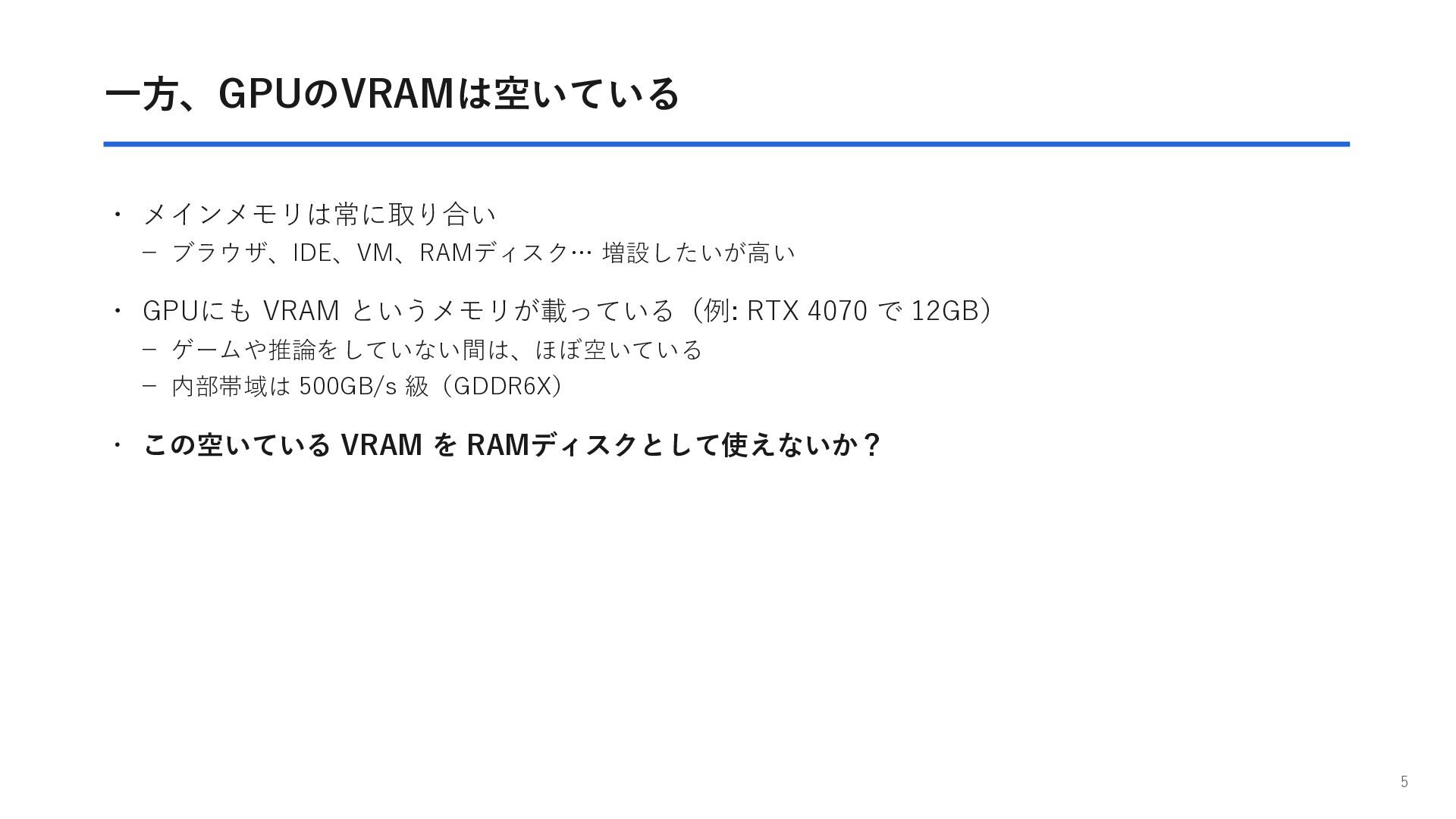

4. 一方、GPUのVRAMは空いている ・ メインメモリは常に取り合い － ブラウザ、IDE、VM、RAMディスク… 増設したいが高い ・ GPUにも VRAM というメモリが載っている（例: RTX 4070 で 12GB） － ゲームや推論をしていない間は、ほぼ空いている － 内部帯域は 500GB/s 級（GDDR6X） ・ この空いている VRAM を RAMディスクとして使えないか？ 5

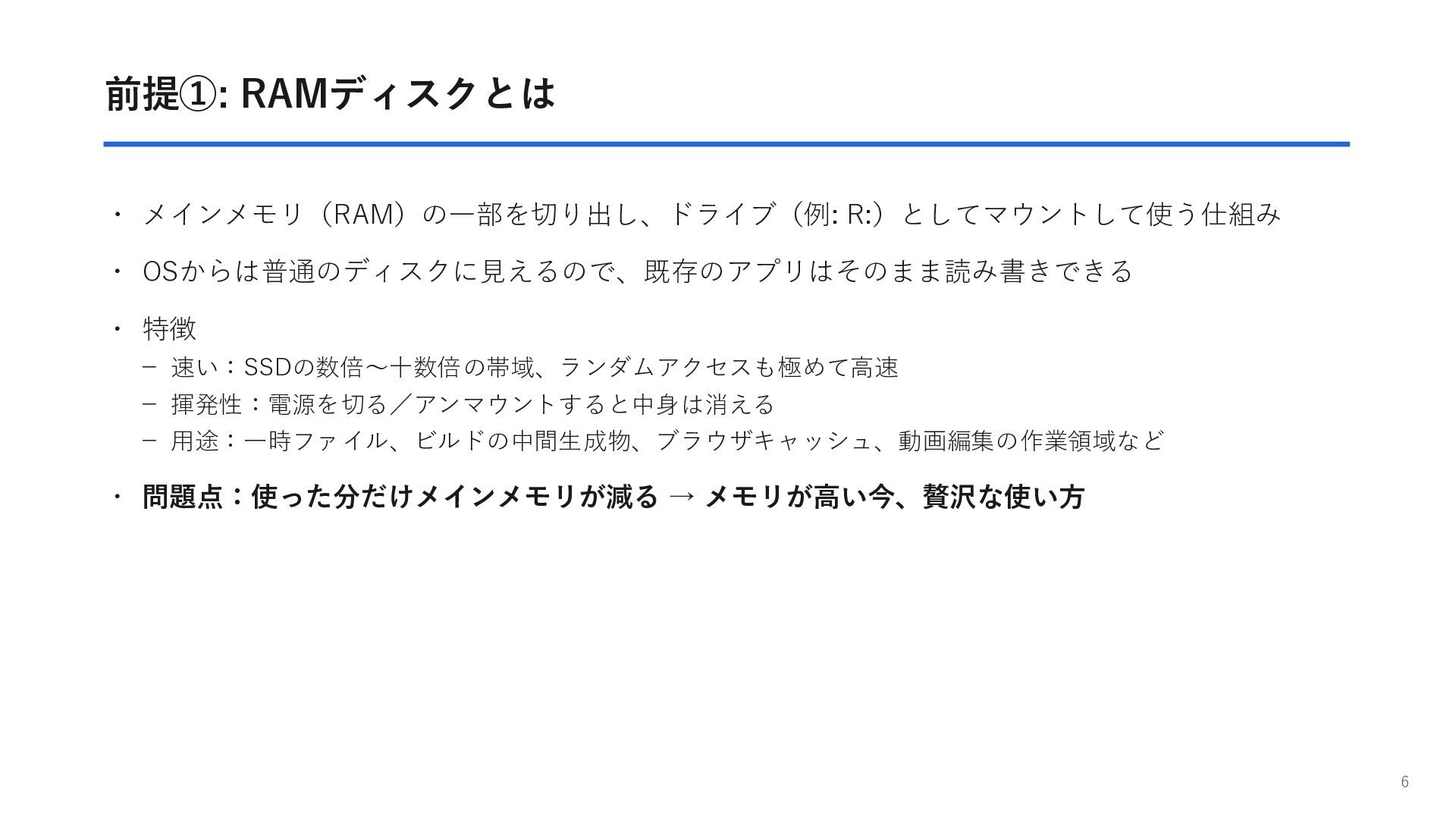

5. 前提①: RAMディスクとは ・ メインメモリ（RAM）の一部を切り出し、ドライブ（例: R:）としてマウントして使う仕組み ・ OSからは普通のディスクに見えるので、既存のアプリはそのまま読み書きできる ・ 特徴 － 速い：SSDの数倍〜十数倍の帯域、ランダムアクセスも極めて高速 － 揮発性：電源を切る／アンマウントすると中身は消える － 用途：一時ファイル、ビルドの中間生成物、ブラウザキャッシュ、動画編集の作業領域など ・ 問題点：使った分だけメインメモリが減る → メモリが高い今、贅沢な使い方 6

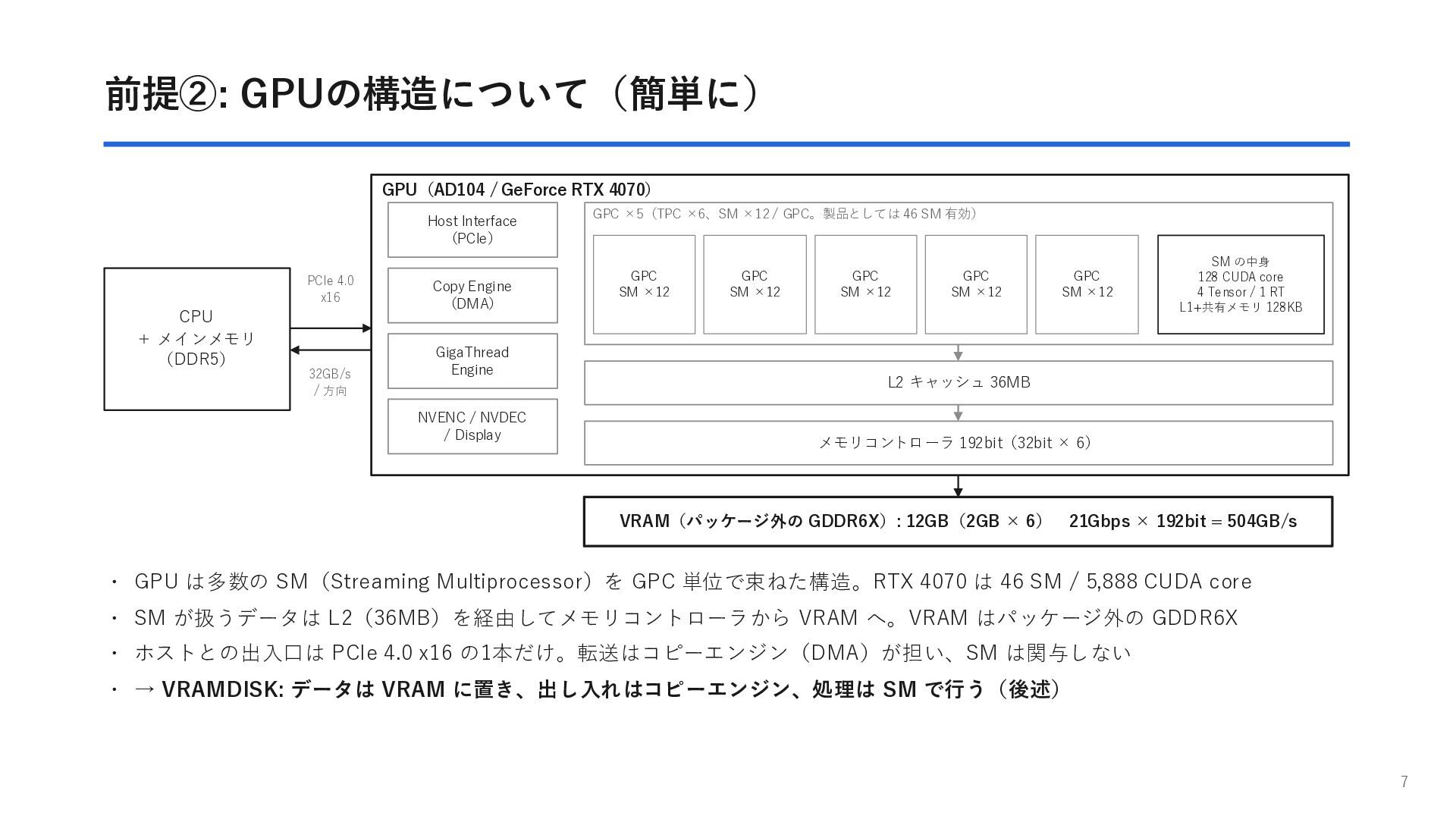

6. 前提②: GPUの構造について（簡単に） GPU（AD104 / GeForce RTX 4070） Host Interface （PCIe） PCIe 4.0 x16 CPU ＋ メインメモリ （DDR5） 32GB/s / 方向 Copy Engine （DMA） GigaThread Engine NVENC / NVDEC / Display GPC ×5（TPC ×6、SM ×12 / GPC。製品としては 46 SM 有効） GPC SM ×12 GPC SM ×12 GPC SM ×12 GPC SM ×12 GPC SM ×12 SM の中身 128 CUDA core 4 Tensor / 1 RT L1+共有メモリ 128KB L2 キャッシュ 36MB メモリコントローラ 192bit（32bit × 6） VRAM（パッケージ外の GDDR6X）: 12GB（2GB × 6） 21Gbps × 192bit = 504GB/s ・ GPU は多数の SM（Streaming Multiprocessor）を GPC 単位で束ねた構造。RTX 4070 は 46 SM / 5,888 CUDA core ・ SM が扱うデータは L2（36MB）を経由してメモリコントローラから VRAM へ。VRAM はパッケージ外の GDDR6X ・ ホストとの出入口は PCIe 4.0 x16 の1本だけ。転送はコピーエンジン（DMA）が担い、SM は関与しない ・ → VRAMDISK: データは VRAM に置き、出し入れはコピーエンジン、処理は SM で行う（後述） 7

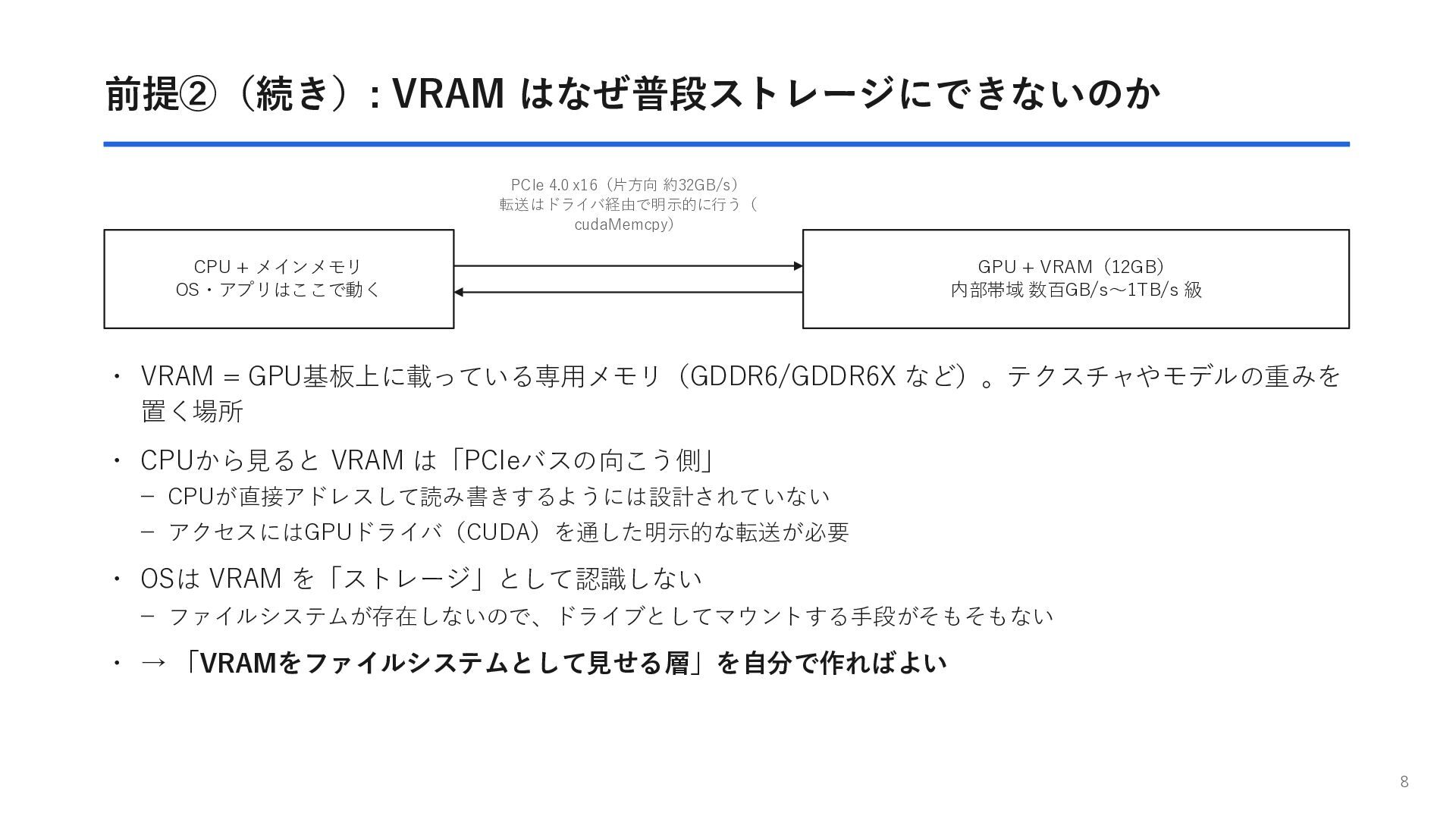

7. 前提②（続き）: VRAM はなぜ普段ストレージにできないのか PCIe 4.0 x16（片方向 約32GB/s） 転送はドライバ経由で明示的に行う（ cudaMemcpy） CPU + メインメモリ OS・アプリはここで動く GPU + VRAM（12GB） 内部帯域 数百GB/s〜1TB/s 級 ・ VRAM = GPU基板上に載っている専用メモリ（GDDR6/GDDR6X など）。テクスチャやモデルの重みを 置く場所 ・ CPUから見ると VRAM は「PCIeバスの向こう側」 － CPUが直接アドレスして読み書きするようには設計されていない － アクセスにはGPUドライバ（CUDA）を通した明示的な転送が必要 ・ OSは VRAM を「ストレージ」として認識しない － ファイルシステムが存在しないので、ドライブとしてマウントする手段がそもそもない ・ → 「VRAMをファイルシステムとして見せる層」を自分で作ればよい 8

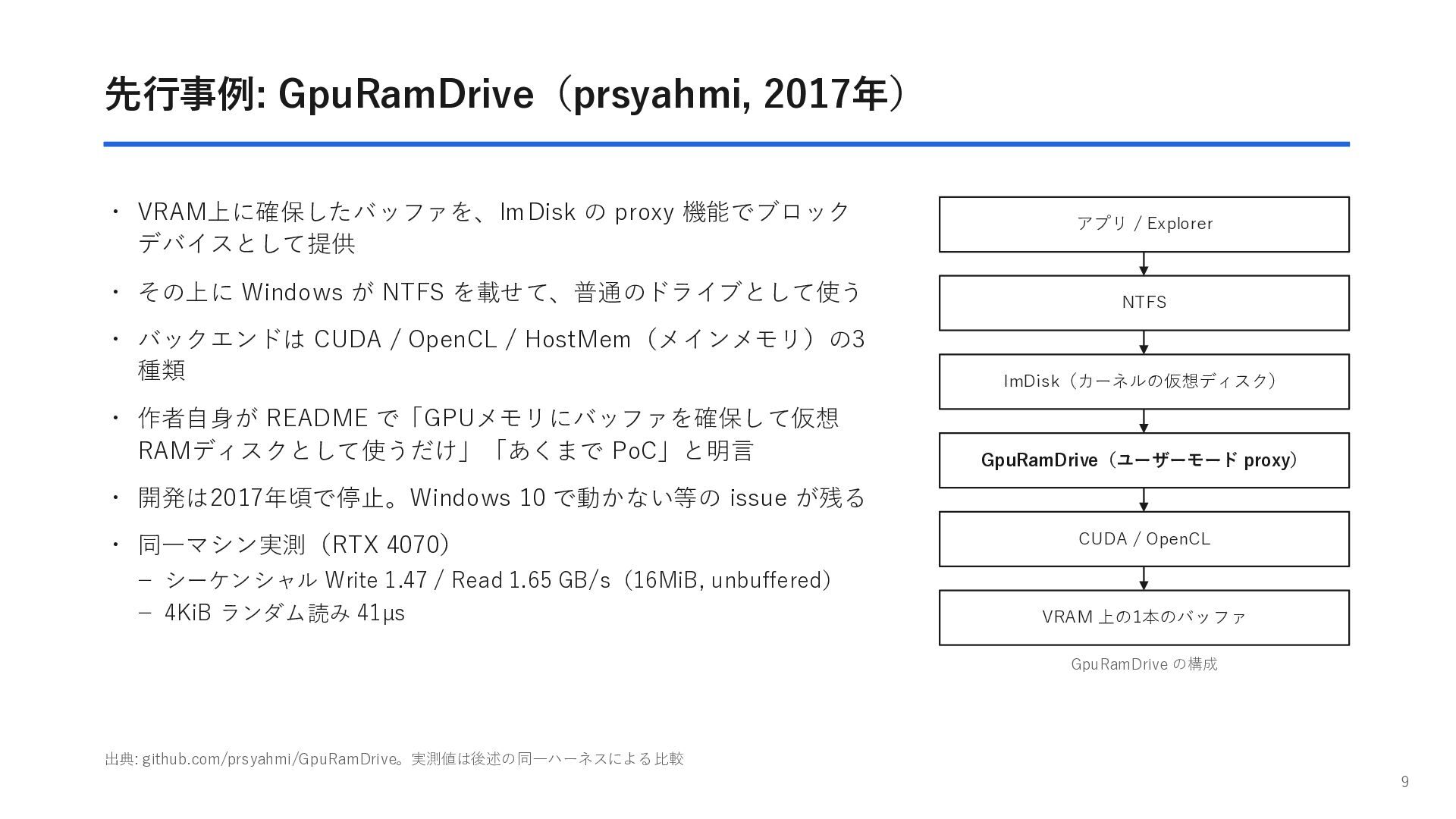

8. 先行事例: GpuRamDrive（prsyahmi, 2017年） ・ VRAM上に確保したバッファを、ImDisk の proxy 機能でブロック デバイスとして提供 アプリ / Explorer ・ その上に Windows が NTFS を載せて、普通のドライブとして使う NTFS ・ バックエンドは CUDA / OpenCL / HostMem（メインメモリ）の3 種類 ImDisk（カーネルの仮想ディスク） ・ 作者自身が README で「GPUメモリにバッファを確保して仮想 RAMディスクとして使うだけ」「あくまで PoC」と明言 GpuRamDrive（ユーザーモード proxy） ・ 開発は2017年頃で停止。Windows 10 で動かない等の issue が残る ・ 同一マシン実測（RTX 4070） － シーケンシャル Write 1.47 / Read 1.65 GB/s（16MiB, unbuffered） － 4KiB ランダム読み 41µs CUDA / OpenCL VRAM 上の1本のバッファ GpuRamDrive の構成 出典: github.com/prsyahmi/GpuRamDrive。実測値は後述の同一ハーネスによる比較 9

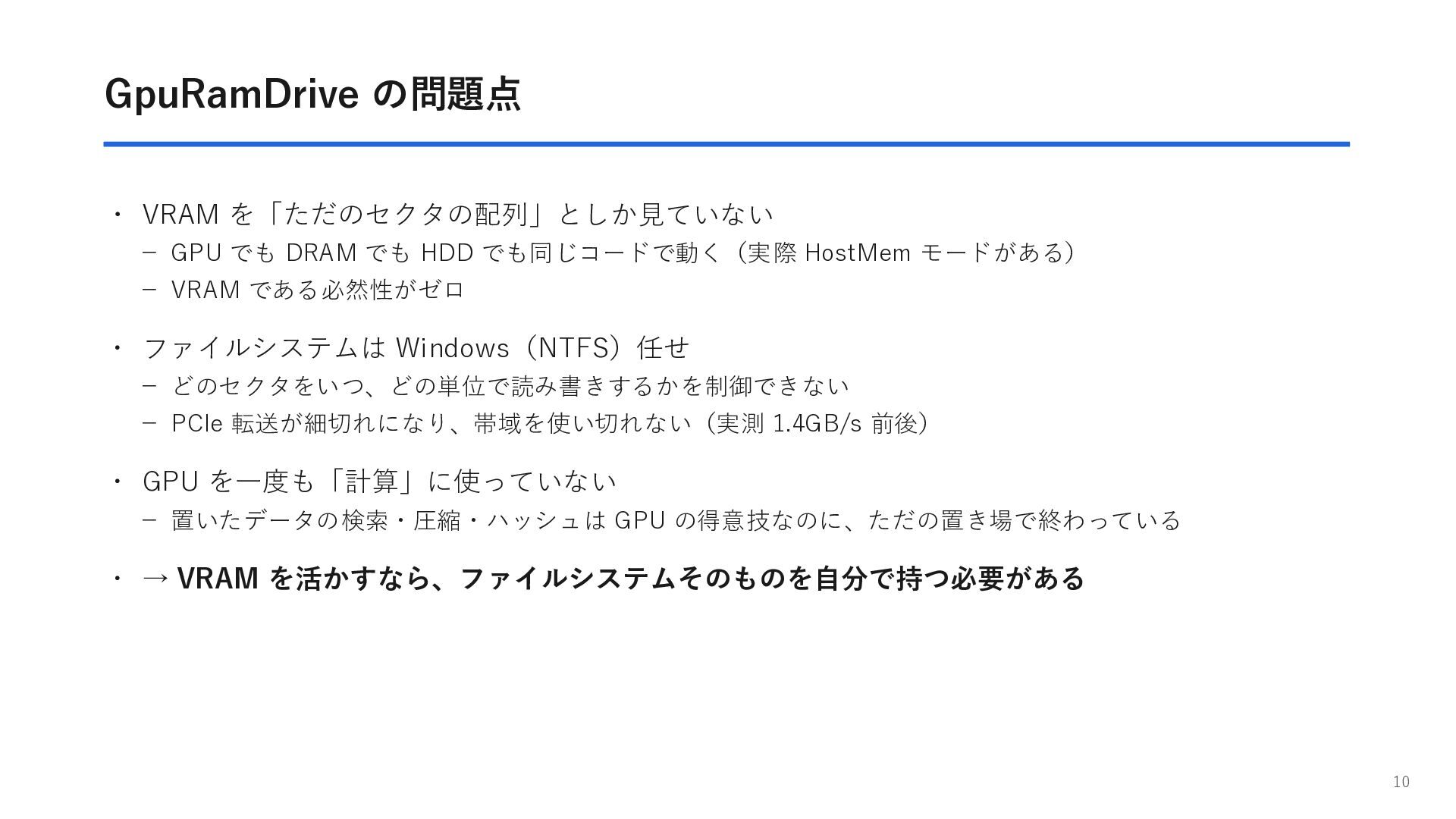

9. GpuRamDrive の問題点 ・ VRAM を「ただのセクタの配列」としか見ていない － GPU でも DRAM でも HDD でも同じコードで動く（実際 HostMem モードがある） － VRAM である必然性がゼロ ・ ファイルシステムは Windows（NTFS）任せ － どのセクタをいつ、どの単位で読み書きするかを制御できない － PCIe 転送が細切れになり、帯域を使い切れない（実測 1.4GB/s 前後） ・ GPU を一度も「計算」に使っていない － 置いたデータの検索・圧縮・ハッシュは GPU の得意技なのに、ただの置き場で終わっている ・ → VRAM を活かすなら、ファイルシステムそのものを自分で持つ必要がある 10

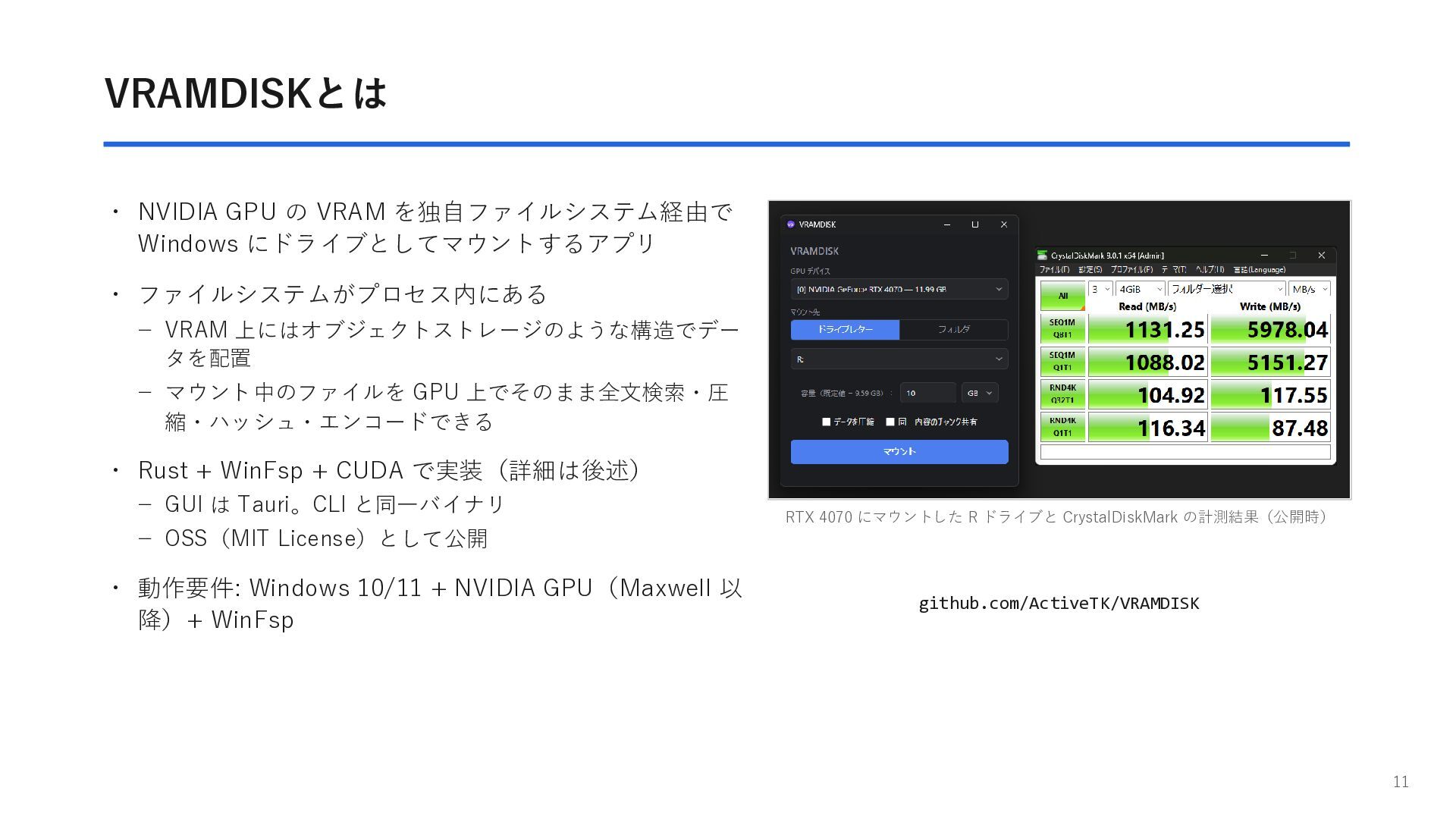

10. VRAMDISKとは ・ NVIDIA GPU の VRAM を独自ファイルシステム経由で Windows にドライブとしてマウントするアプリ ・ ファイルシステムがプロセス内にある － VRAM 上にはオブジェクトストレージのような構造でデー タを配置 － マウント中のファイルを GPU 上でそのまま全文検索・圧 縮・ハッシュ・エンコードできる ・ Rust + WinFsp + CUDA で実装（詳細は後述） － GUI は Tauri。CLI と同一バイナリ RTX 4070 にマウントした R ドライブと CrystalDiskMark の計測結果（公開時） － OSS（MIT License）として公開 ・ 動作要件: Windows 10/11 + NVIDIA GPU（Maxwell 以 降）+ WinFsp github.com/ActiveTK/VRAMDISK 11

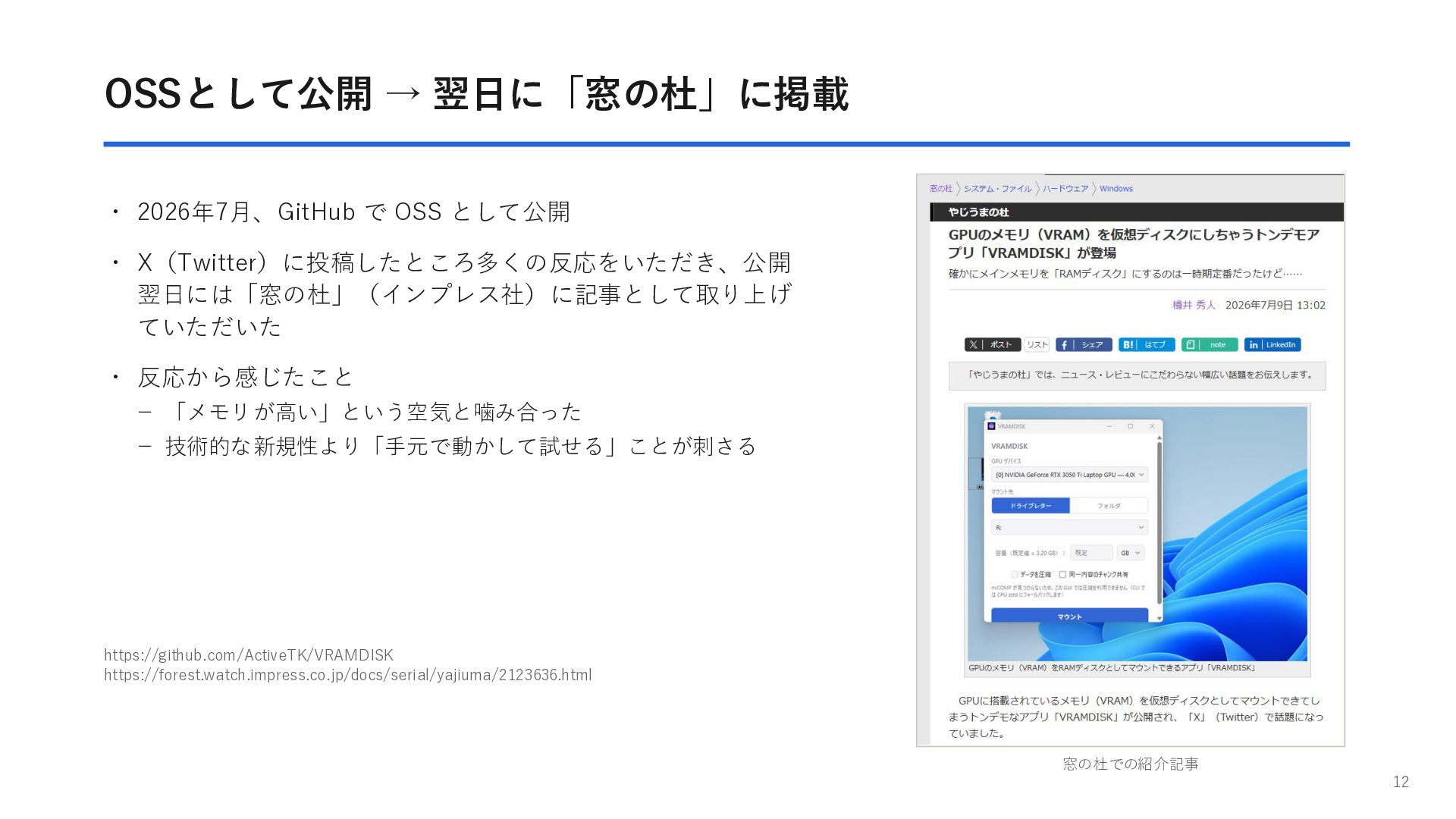

11. OSSとして公開 → 翌日に「窓の杜」に掲載 ・ 2026年7月、GitHub で OSS として公開 ・ X（Twitter）に投稿したところ多くの反応をいただき、公開 翌日には「窓の杜」（インプレス社）に記事として取り上げ ていただいた ・ 反応から感じたこと － 「メモリが高い」という空気と噛み合った － 技術的な新規性より「手元で動かして試せる」ことが刺さる https://github.com/ActiveTK/VRAMDISK https://forest.watch.impress.co.jp/docs/serial/yajiuma/2123636.html 窓の杜での紹介記事 12

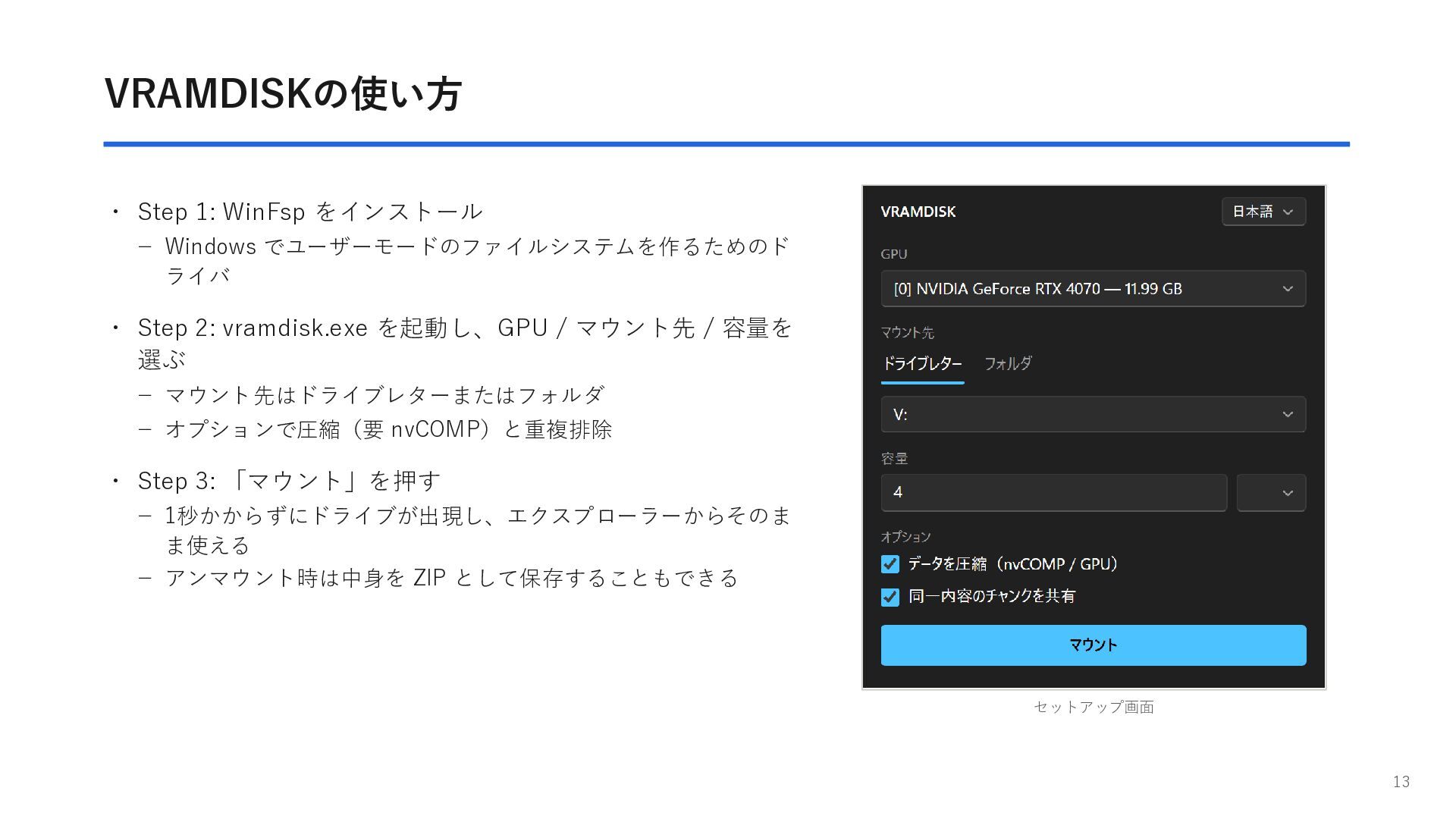

12. VRAMDISKの使い方 ・ Step 1: WinFsp をインストール － Windows でユーザーモードのファイルシステムを作るためのド ライバ ・ Step 2: vramdisk.exe を起動し、GPU / マウント先 / 容量を 選ぶ － マウント先はドライブレターまたはフォルダ － オプションで圧縮（要 nvCOMP）と重複排除 ・ Step 3: 「マウント」を押す － 1秒かからずにドライブが出現し、エクスプローラーからそのま ま使える － アンマウント時は中身を ZIP として保存することもできる セットアップ画面 13

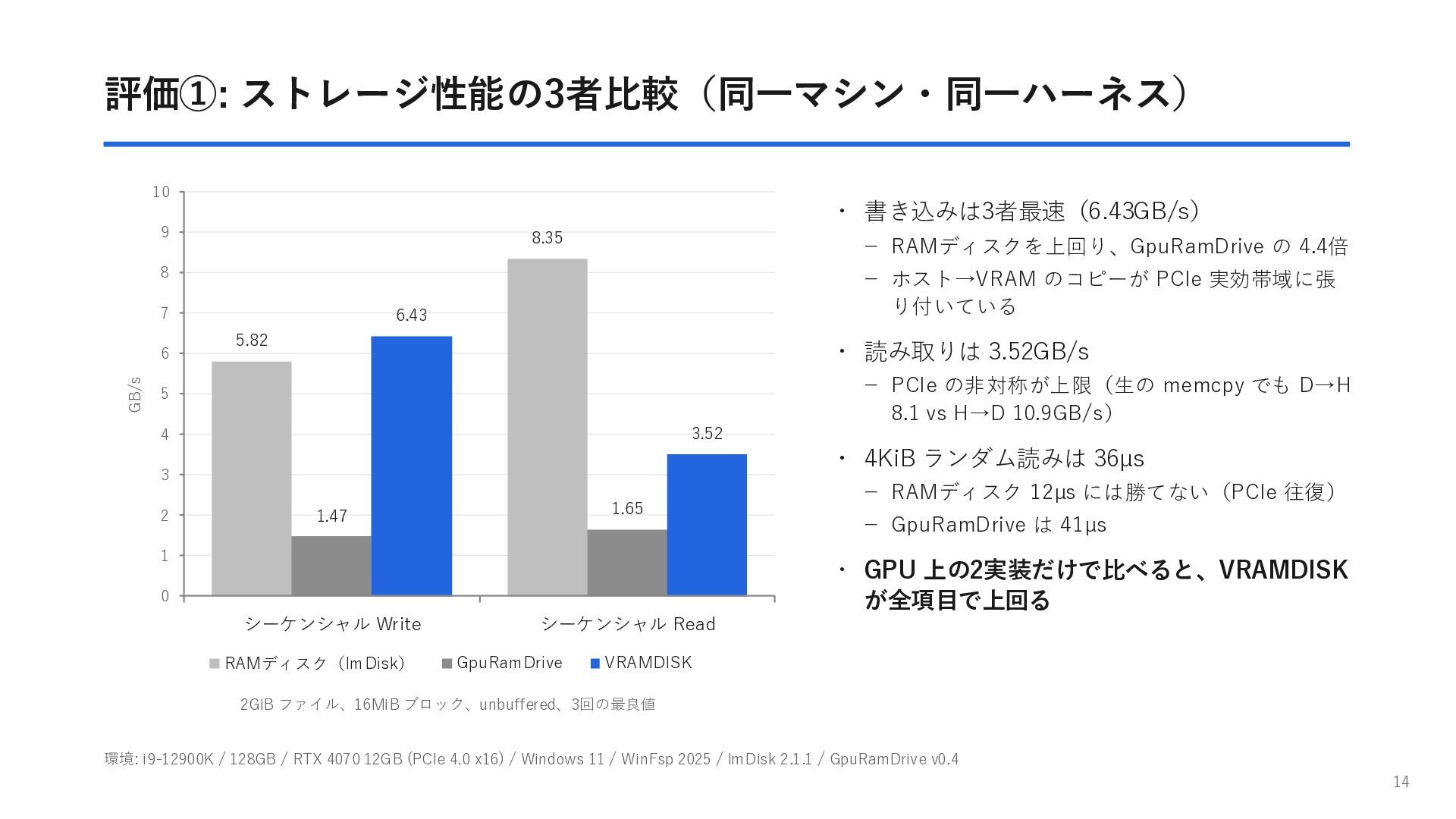

13. 評価①: ストレージ性能の3者比較（同一マシン・同一ハーネス） 10 ・ 書き込みは3者最速（6.43GB/s） 9 8.35 － RAMディスクを上回り、GpuRamDrive の 4.4倍 8 7 GB/s 6 － ホスト→VRAM のコピーが PCIe 実効帯域に張 り付いている 6.43 5.82 ・ 読み取りは 3.52GB/s － PCIe の非対称が上限（生の memcpy でも D→H 8.1 vs H→D 10.9GB/s） 5 3.52 4 ・ 4KiB ランダム読みは 36µs 3 2 1.65 1.47 1 － RAMディスク 12µs には勝てない（PCIe 往復） － GpuRamDrive は 41µs ・ GPU 上の2実装だけで比べると、VRAMDISK が全項目で上回る 0 シーケンシャル Write RAMディスク（ImDisk） シーケンシャル Read GpuRamDrive VRAMDISK 2GiB ファイル、16MiB ブロック、unbuffered、3回の最良値 環境: i9-12900K / 128GB / RTX 4070 12GB (PCIe 4.0 x16) / Windows 11 / WinFsp 2025 / ImDisk 2.1.1 / GpuRamDrive v0.4 14

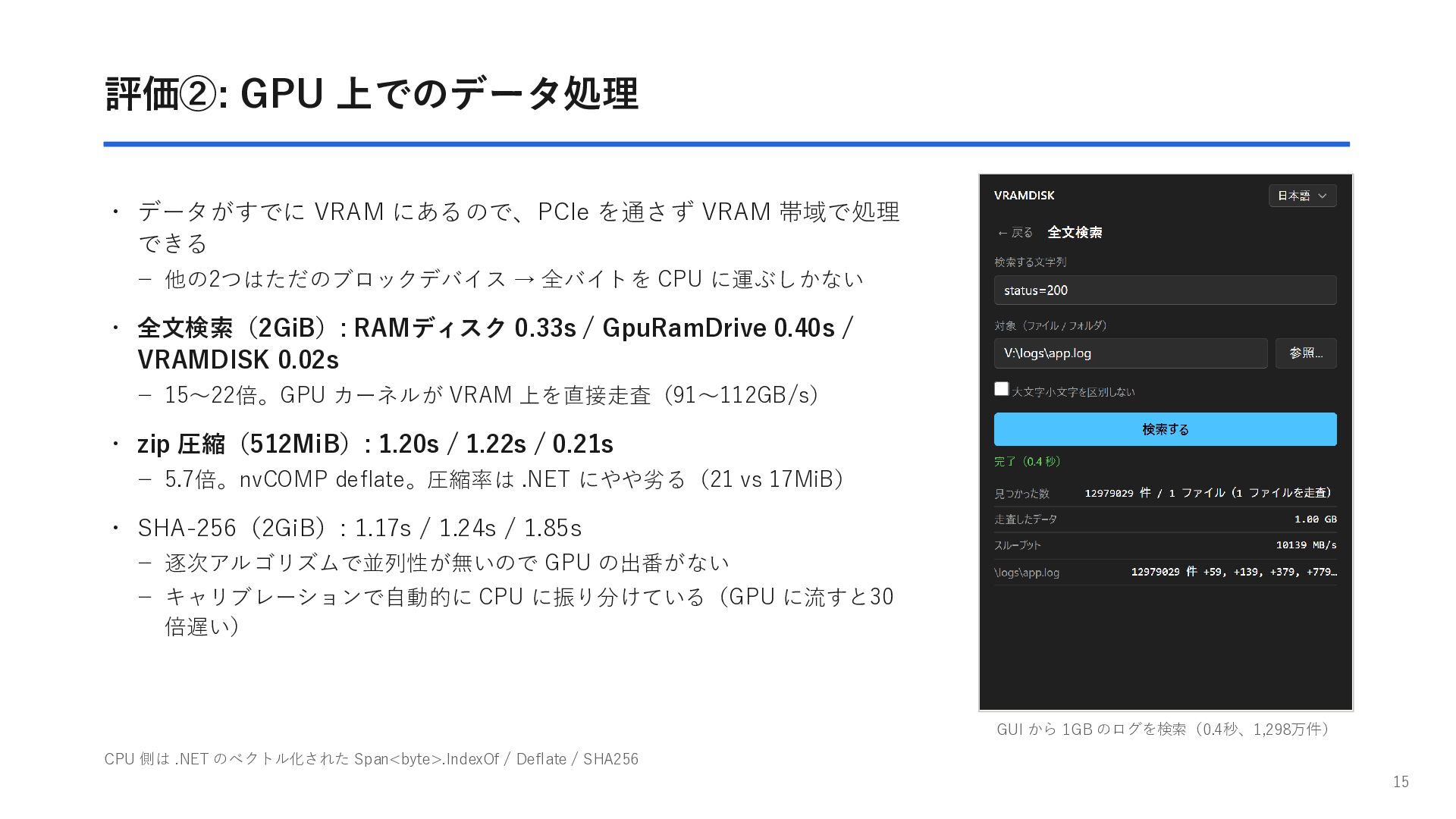

14. 評価②: GPU 上でのデータ処理 ・ データがすでに VRAM にあるので、PCIe を通さず VRAM 帯域で処理 できる － 他の2つはただのブロックデバイス → 全バイトを CPU に運ぶしかない ・ 全文検索（2GiB）: RAMディスク 0.33s / GpuRamDrive 0.40s / VRAMDISK 0.02s － 15〜22倍。GPU カーネルが VRAM 上を直接走査（91〜112GB/s） ・ zip 圧縮（512MiB）: 1.20s / 1.22s / 0.21s － 5.7倍。nvCOMP deflate。圧縮率は .NET にやや劣る（21 vs 17MiB） ・ SHA-256（2GiB）: 1.17s / 1.24s / 1.85s － 逐次アルゴリズムで並列性が無いので GPU の出番がない － キャリブレーションで自動的に CPU に振り分けている（GPU に流すと30 倍遅い） GUI から 1GB のログを検索（0.4秒、1,298万件） CPU 側は .NET のベクトル化された Span<byte>.IndexOf / Deflate / SHA256 15

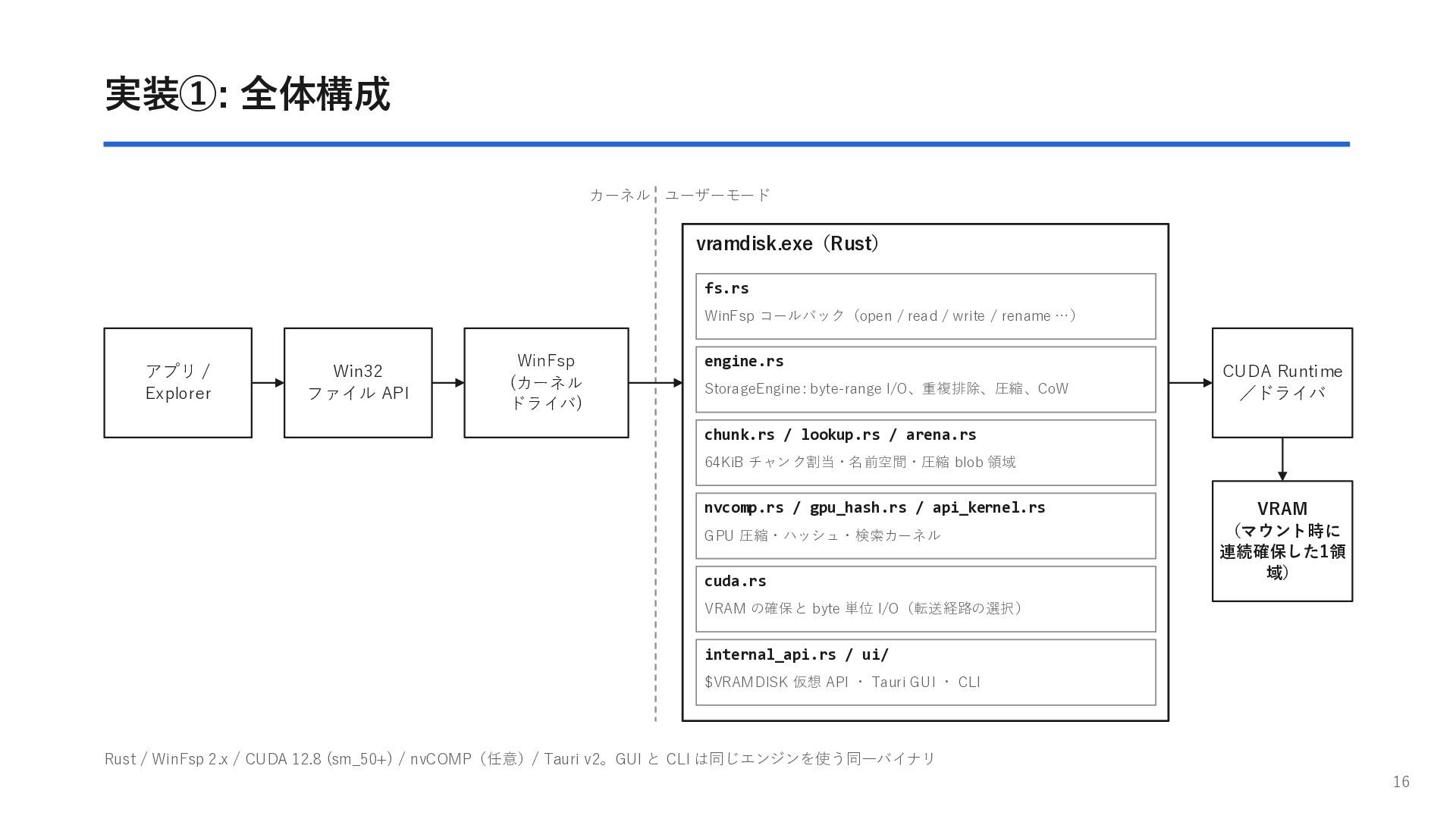

15. 実装①: 全体構成 カーネル ユーザーモード vramdisk.exe（Rust） fs.rs WinFsp コールバック（open / read / write / rename …） アプリ / Explorer Win32 ファイル API WinFsp (カーネル ドライバ) engine.rs StorageEngine: byte-range I/O、重複排除、圧縮、CoW CUDA Runtime ／ドライバ chunk.rs / lookup.rs / arena.rs 64KiB チャンク割当・名前空間・圧縮 blob 領域 nvcomp.rs / gpu_hash.rs / api_kernel.rs GPU 圧縮・ハッシュ・検索カーネル cuda.rs VRAM （マウント時に 連続確保した1領 域） VRAM の確保と byte 単位 I/O（転送経路の選択） internal_api.rs / ui/ $VRAMDISK 仮想 API ・ Tauri GUI ・ CLI Rust / WinFsp 2.x / CUDA 12.8 (sm_50+) / nvCOMP（任意）/ Tauri v2。GUI と CLI は同じエンジンを使う同一バイナリ 16

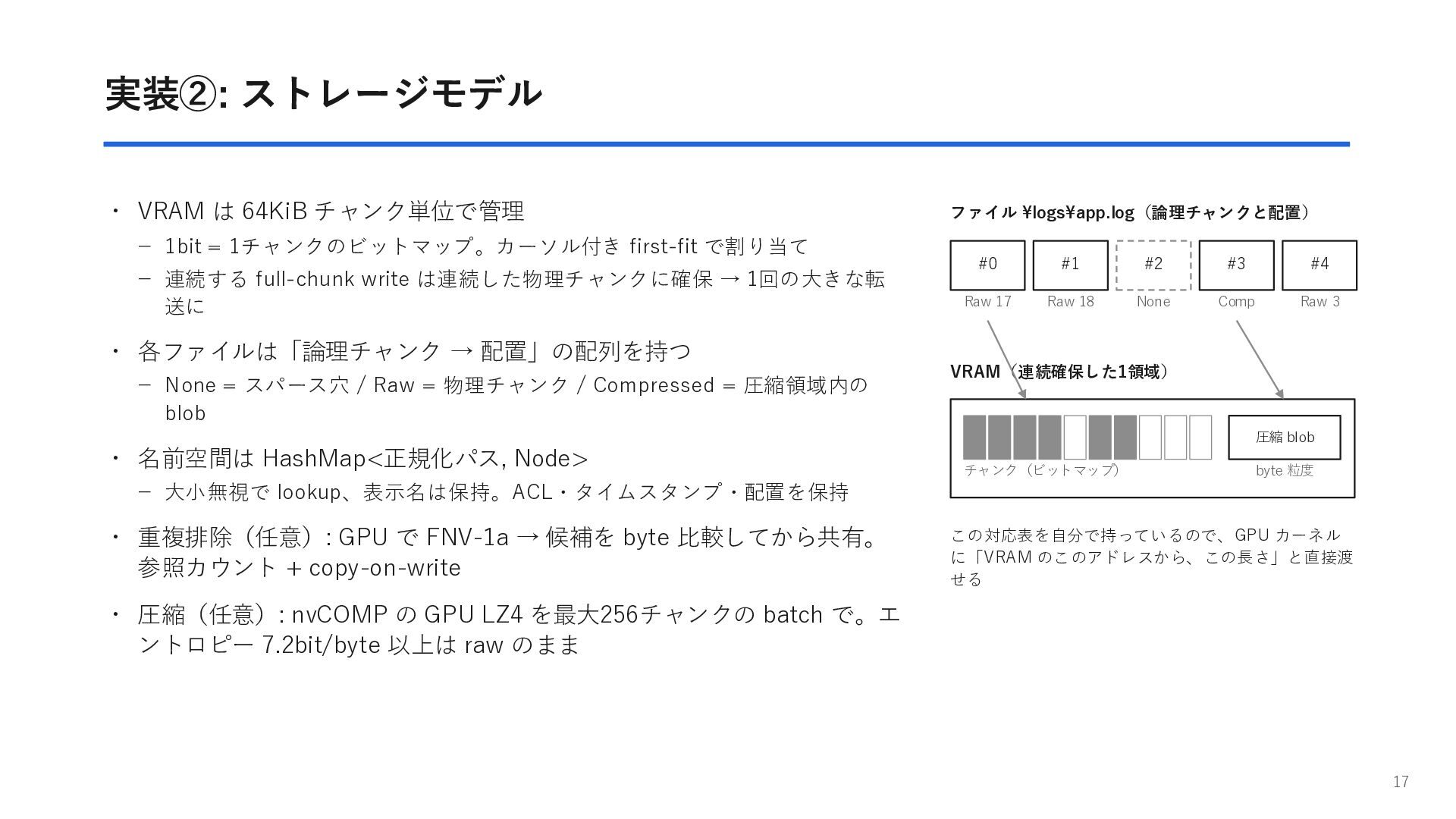

16. 実装②: ストレージモデル ・ VRAM は 64KiB チャンク単位で管理 － 1bit = 1チャンクのビットマップ。カーソル付き first-fit で割り当て － 連続する full-chunk write は連続した物理チャンクに確保 → 1回の大きな転 送に ファイル \logs\app.log（論理チャンクと配置） #0 #1 #2 #3 #4 Raw 17 Raw 18 None Comp Raw 3 ・ 各ファイルは「論理チャンク → 配置」の配列を持つ － None = スパース穴 / Raw = 物理チャンク / Compressed = 圧縮領域内の blob VRAM（連続確保した1領域） 圧縮 blob ・ 名前空間は HashMap<正規化パス, Node> チャンク（ビットマップ） byte 粒度 － 大小無視で lookup、表示名は保持。ACL・タイムスタンプ・配置を保持 ・ 重複排除（任意）: GPU で FNV-1a → 候補を byte 比較してから共有。 参照カウント + copy-on-write この対応表を自分で持っているので、GPU カーネル に「VRAM のこのアドレスから、この長さ」と直接渡 せる ・ 圧縮（任意）: nvCOMP の GPU LZ4 を最大256チャンクの batch で。エ ントロピー 7.2bit/byte 以上は raw のまま 17

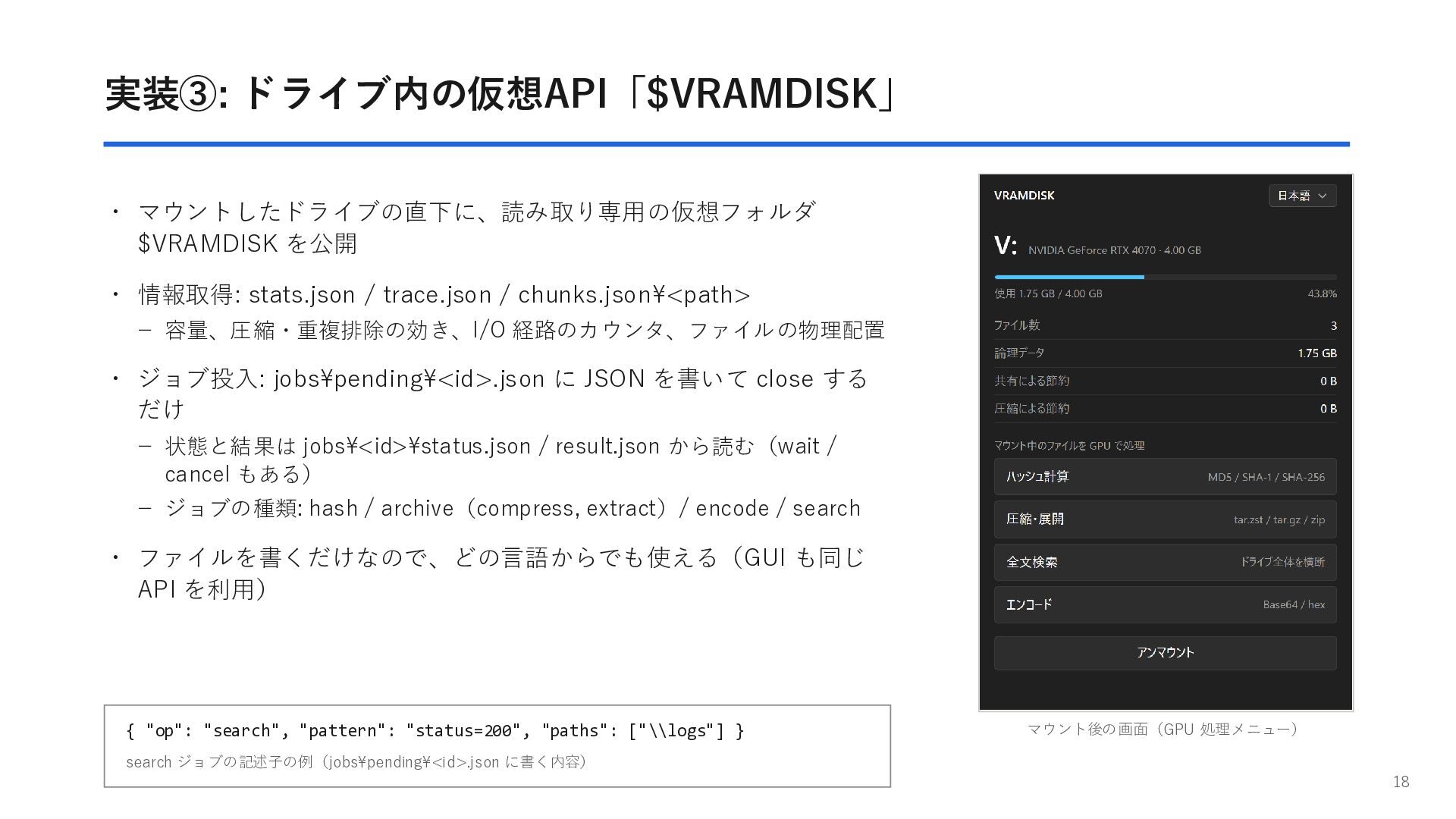

17. 実装③: ドライブ内の仮想API「$VRAMDISK」 ・ マウントしたドライブの直下に、読み取り専用の仮想フォルダ $VRAMDISK を公開 ・ 情報取得: stats.json / trace.json / chunks.json\<path> － 容量、圧縮・重複排除の効き、I/O 経路のカウンタ、ファイルの物理配置 ・ ジョブ投入: jobs\pending\<id>.json に JSON を書いて close する だけ － 状態と結果は jobs\<id>\status.json / result.json から読む（wait / cancel もある） － ジョブの種類: hash / archive（compress, extract）/ encode / search ・ ファイルを書くだけなので、どの言語からでも使える（GUI も同じ API を利用） { "op": "search", "pattern": "status=200", "paths": ["\\logs"] } マウント後の画面（GPU 処理メニュー） search ジョブの記述子の例（jobs\pending\<id>.json に書く内容） 18

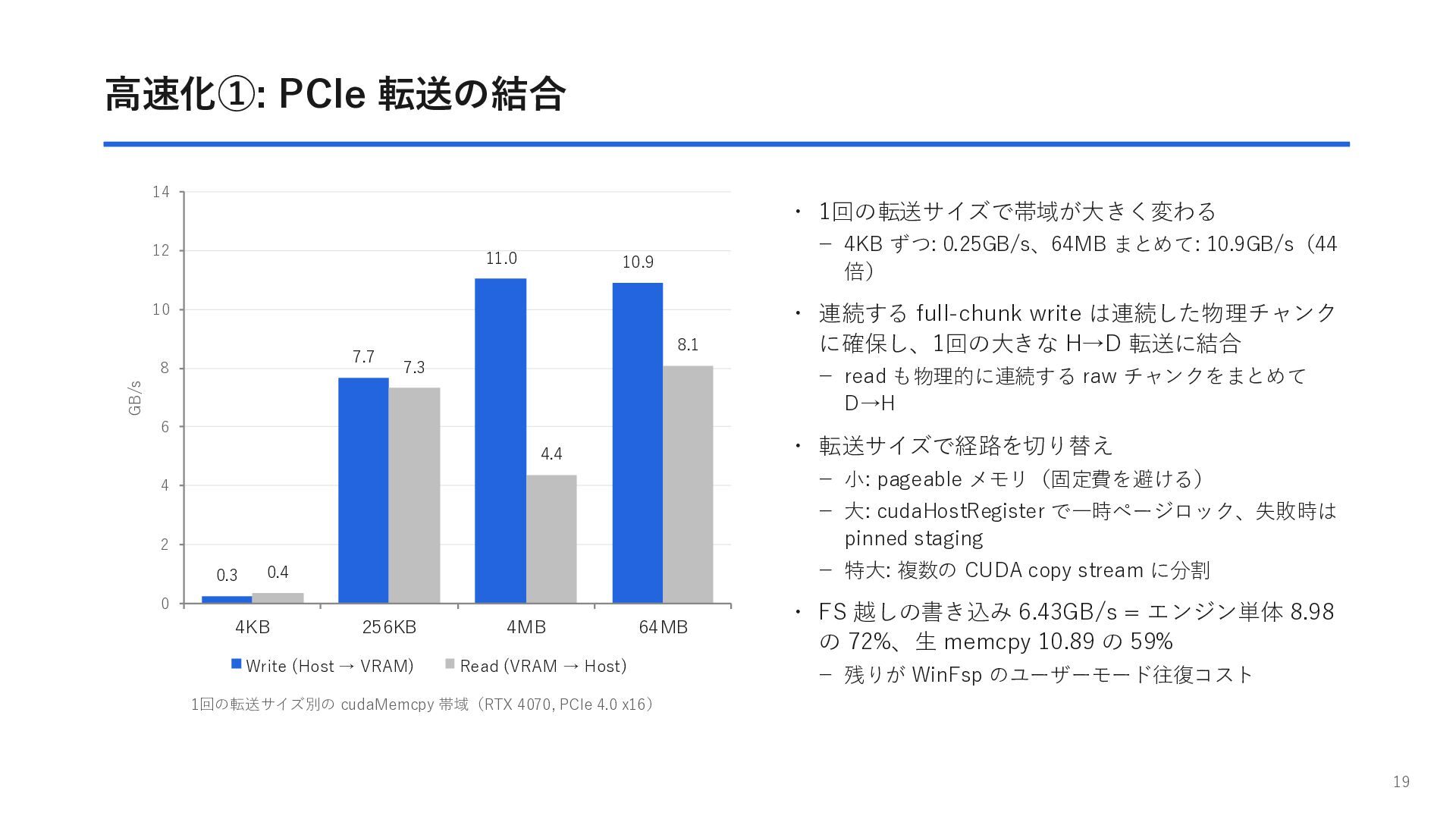

18. 高速化①: PCIe 転送の結合 14 ・ 1回の転送サイズで帯域が大きく変わる 12 11.0 － 4KB ずつ: 0.25GB/s、64MB まとめて: 10.9GB/s（44 倍） 10.9 10 7.7 7.3 － read も物理的に連続する raw チャンクをまとめて D→H GB/s 8 8.1 ・ 連続する full-chunk write は連続した物理チャンク に確保し、1回の大きな H→D 転送に結合 6 ・ 転送サイズで経路を切り替え 4.4 4 － 小: pageable メモリ（固定費を避ける） 2 － 大: cudaHostRegister で一時ページロック、失敗時は pinned staging 0.3 － 特大: 複数の CUDA copy stream に分割 0.4 0 4KB 256KB Write (Host → VRAM) 4MB 64MB Read (VRAM → Host) ・ FS 越しの書き込み 6.43GB/s = エンジン単体 8.98 の 72%、生 memcpy 10.89 の 59% － 残りが WinFsp のユーザーモード往復コスト 1回の転送サイズ別の cudaMemcpy 帯域（RTX 4070, PCIe 4.0 x16） 19

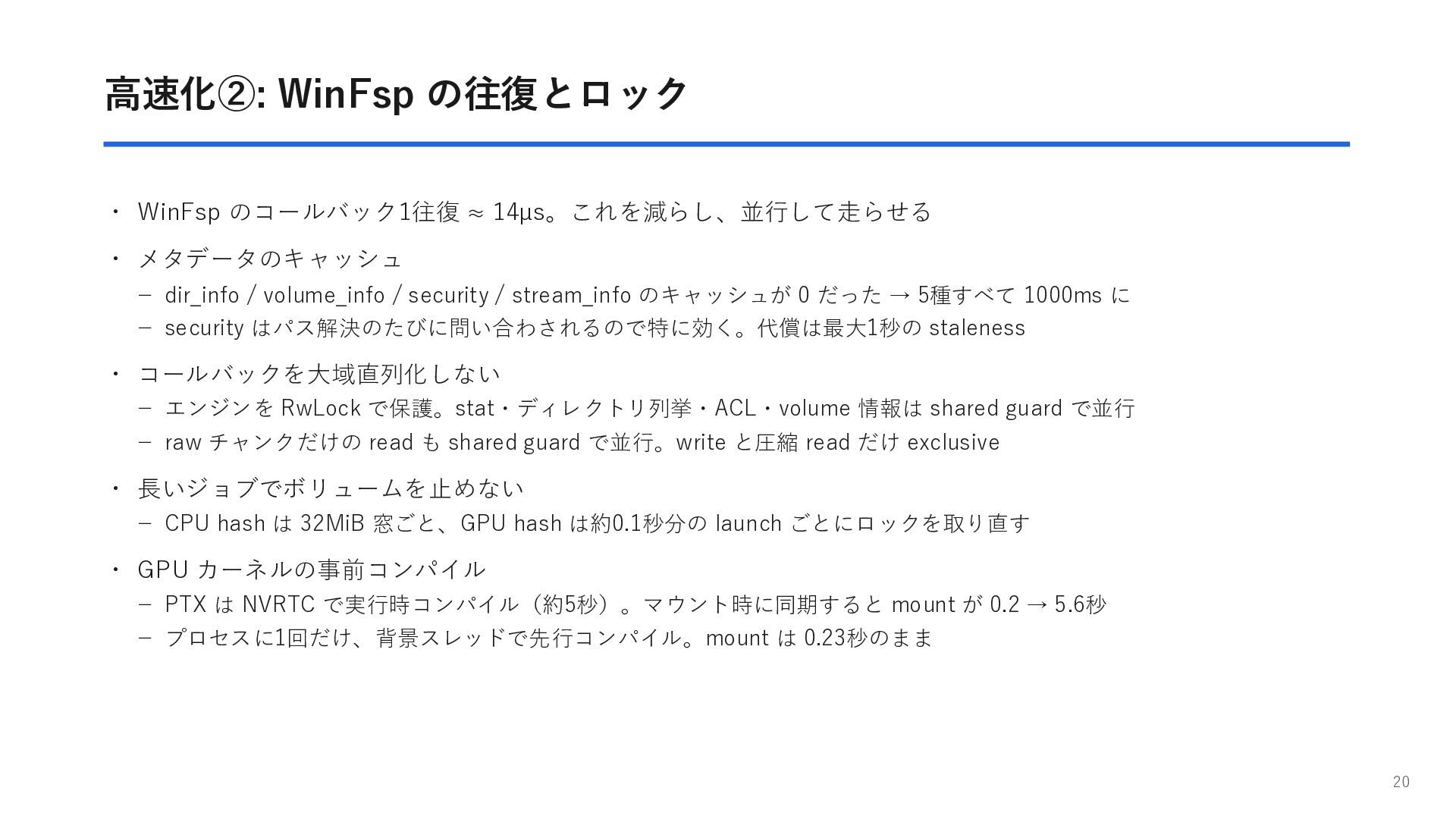

19. 高速化②: WinFsp の往復とロック ・ WinFsp のコールバック1往復 ≈ 14µs。これを減らし、並行して走らせる ・ メタデータのキャッシュ － dir_info / volume_info / security / stream_info のキャッシュが 0 だった → 5種すべて 1000ms に － security はパス解決のたびに問い合わされるので特に効く。代償は最大1秒の staleness ・ コールバックを大域直列化しない － エンジンを RwLock で保護。stat・ディレクトリ列挙・ACL・volume 情報は shared guard で並行 － raw チャンクだけの read も shared guard で並行。write と圧縮 read だけ exclusive ・ 長いジョブでボリュームを止めない － CPU hash は 32MiB 窓ごと、GPU hash は約0.1秒分の launch ごとにロックを取り直す ・ GPU カーネルの事前コンパイル － PTX は NVRTC で実行時コンパイル（約5秒）。マウント時に同期すると mount が 0.2 → 5.6秒 － プロセスに1回だけ、背景スレッドで先行コンパイル。mount は 0.23秒のまま 20

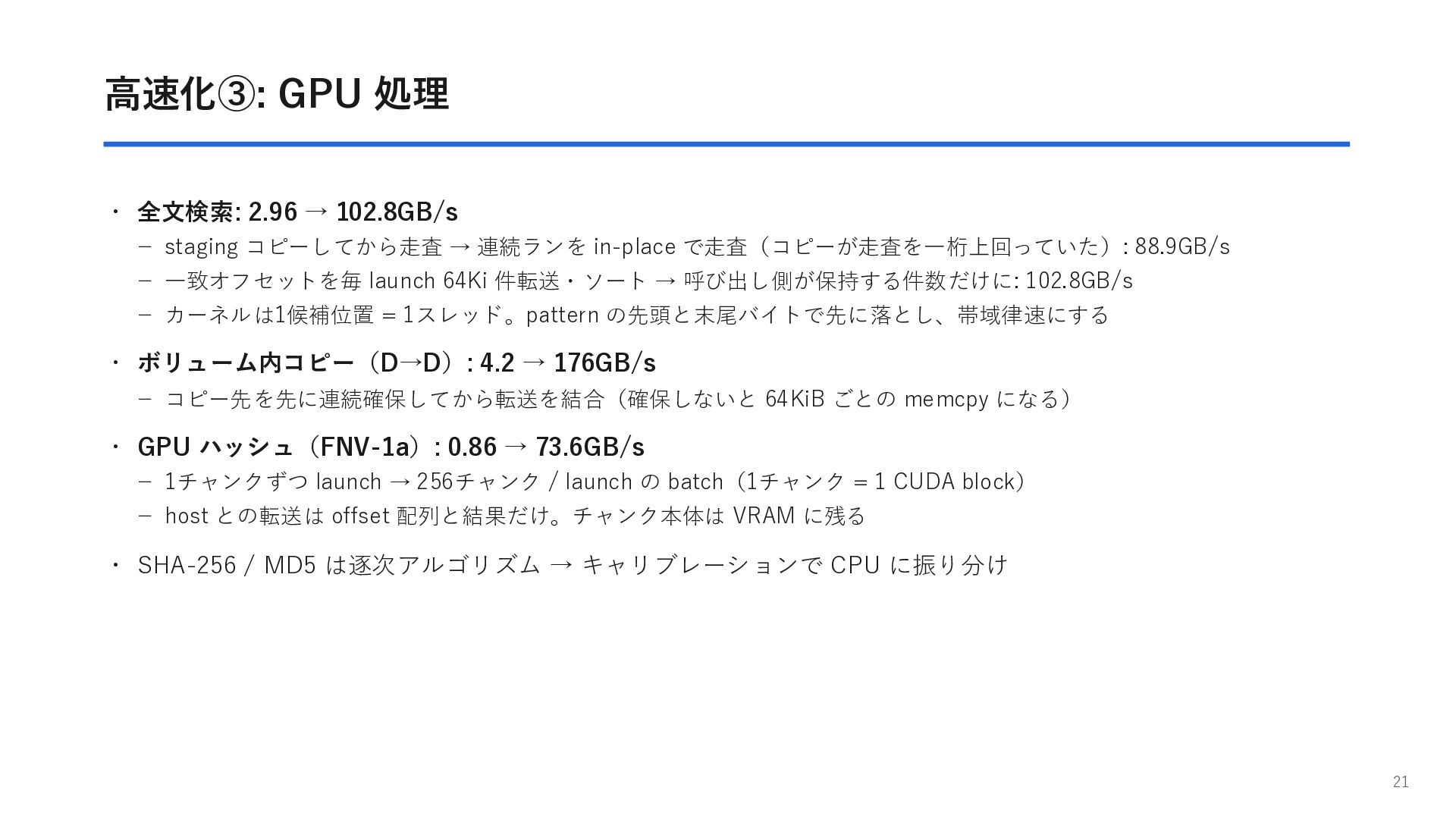

20. 高速化③: GPU 処理 ・ 全文検索: 2.96 → 102.8GB/s － staging コピーしてから走査 → 連続ランを in-place で走査（コピーが走査を一桁上回っていた）: 88.9GB/s － 一致オフセットを毎 launch 64Ki 件転送・ソート → 呼び出し側が保持する件数だけに: 102.8GB/s － カーネルは1候補位置 = 1スレッド。pattern の先頭と末尾バイトで先に落とし、帯域律速にする ・ ボリューム内コピー（D→D）: 4.2 → 176GB/s － コピー先を先に連続確保してから転送を結合（確保しないと 64KiB ごとの memcpy になる） ・ GPU ハッシュ（FNV-1a）: 0.86 → 73.6GB/s － 1チャンクずつ launch → 256チャンク / launch の batch（1チャンク = 1 CUDA block） － host との転送は offset 配列と結果だけ。チャンク本体は VRAM に残る ・ SHA-256 / MD5 は逐次アルゴリズム → キャリブレーションで CPU に振り分け 21

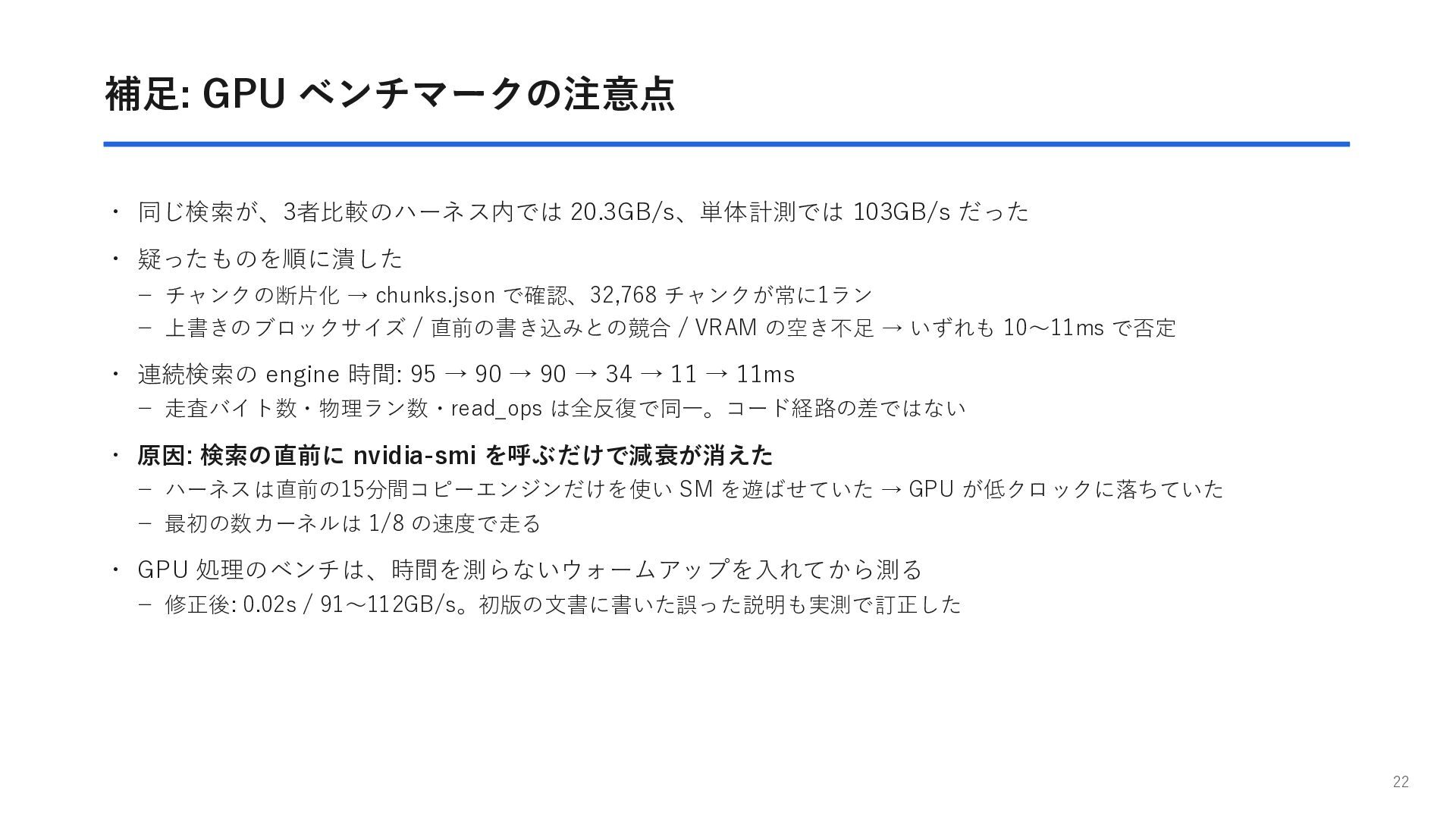

21. 補足: GPU ベンチマークの注意点 ・ 同じ検索が、3者比較のハーネス内では 20.3GB/s、単体計測では 103GB/s だった ・ 疑ったものを順に潰した － チャンクの断片化 → chunks.json で確認、32,768 チャンクが常に1ラン － 上書きのブロックサイズ / 直前の書き込みとの競合 / VRAM の空き不足 → いずれも 10〜11ms で否定 ・ 連続検索の engine 時間: 95 → 90 → 90 → 34 → 11 → 11ms － 走査バイト数・物理ラン数・read_ops は全反復で同一。コード経路の差ではない ・ 原因: 検索の直前に nvidia-smi を呼ぶだけで減衰が消えた － ハーネスは直前の15分間コピーエンジンだけを使い SM を遊ばせていた → GPU が低クロックに落ちていた － 最初の数カーネルは 1/8 の速度で走る ・ GPU 処理のベンチは、時間を測らないウォームアップを入れてから測る － 修正後: 0.02s / 91〜112GB/s。初版の文書に書いた誤った説明も実測で訂正した 22

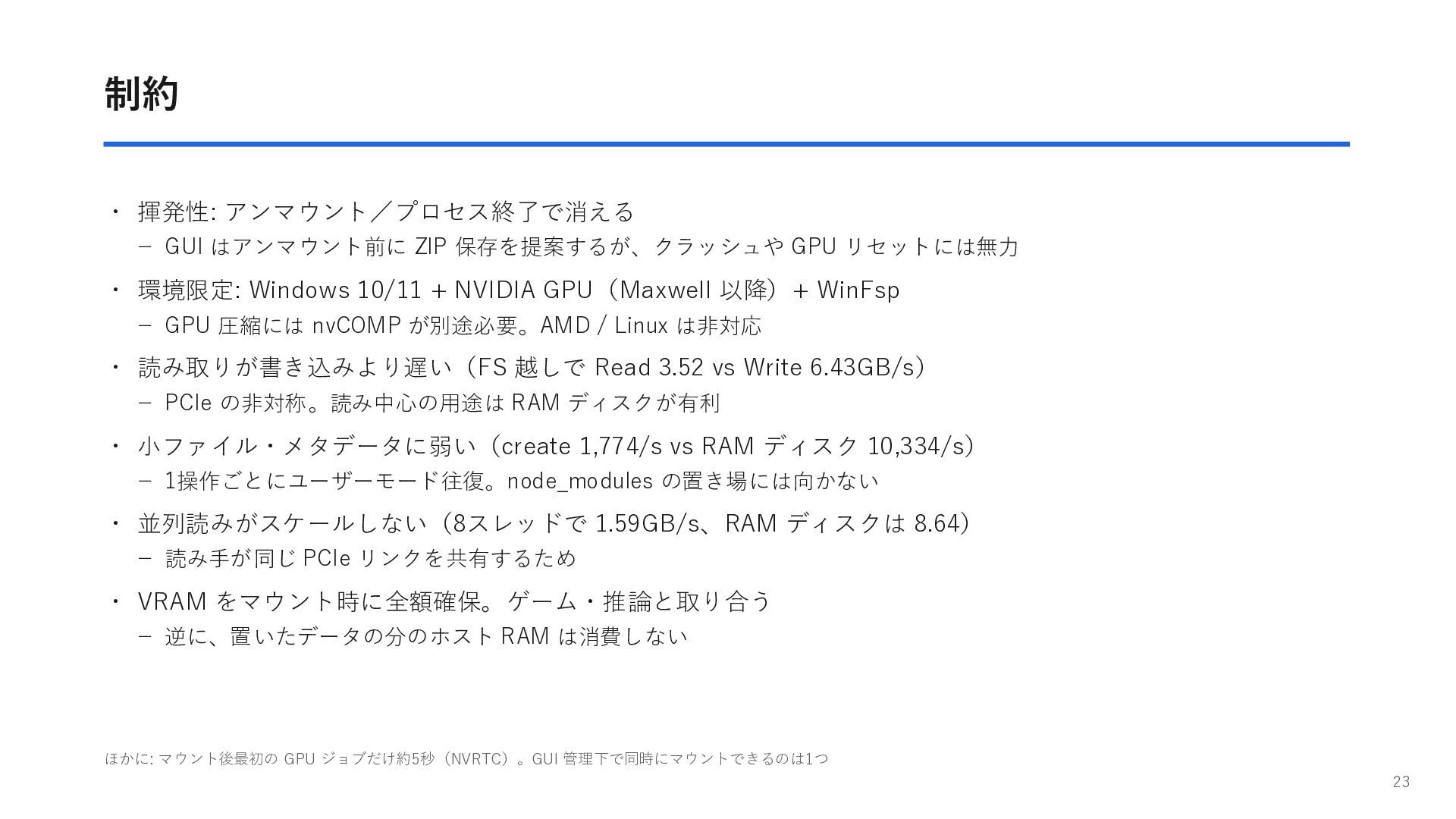

22. 制約 ・ 揮発性: アンマウント／プロセス終了で消える － GUI はアンマウント前に ZIP 保存を提案するが、クラッシュや GPU リセットには無力 ・ 環境限定: Windows 10/11 + NVIDIA GPU（Maxwell 以降）+ WinFsp － GPU 圧縮には nvCOMP が別途必要。AMD / Linux は非対応 ・ 読み取りが書き込みより遅い（FS 越しで Read 3.52 vs Write 6.43GB/s） － PCIe の非対称。読み中心の用途は RAM ディスクが有利 ・ 小ファイル・メタデータに弱い（create 1,774/s vs RAM ディスク 10,334/s） － 1操作ごとにユーザーモード往復。node_modules の置き場には向かない ・ 並列読みがスケールしない（8スレッドで 1.59GB/s、RAM ディスクは 8.64） － 読み手が同じ PCIe リンクを共有するため ・ VRAM をマウント時に全額確保。ゲーム・推論と取り合う － 逆に、置いたデータの分のホスト RAM は消費しない ほかに: マウント後最初の GPU ジョブだけ約5秒（NVRTC）。GUI 管理下で同時にマウントできるのは1つ 23

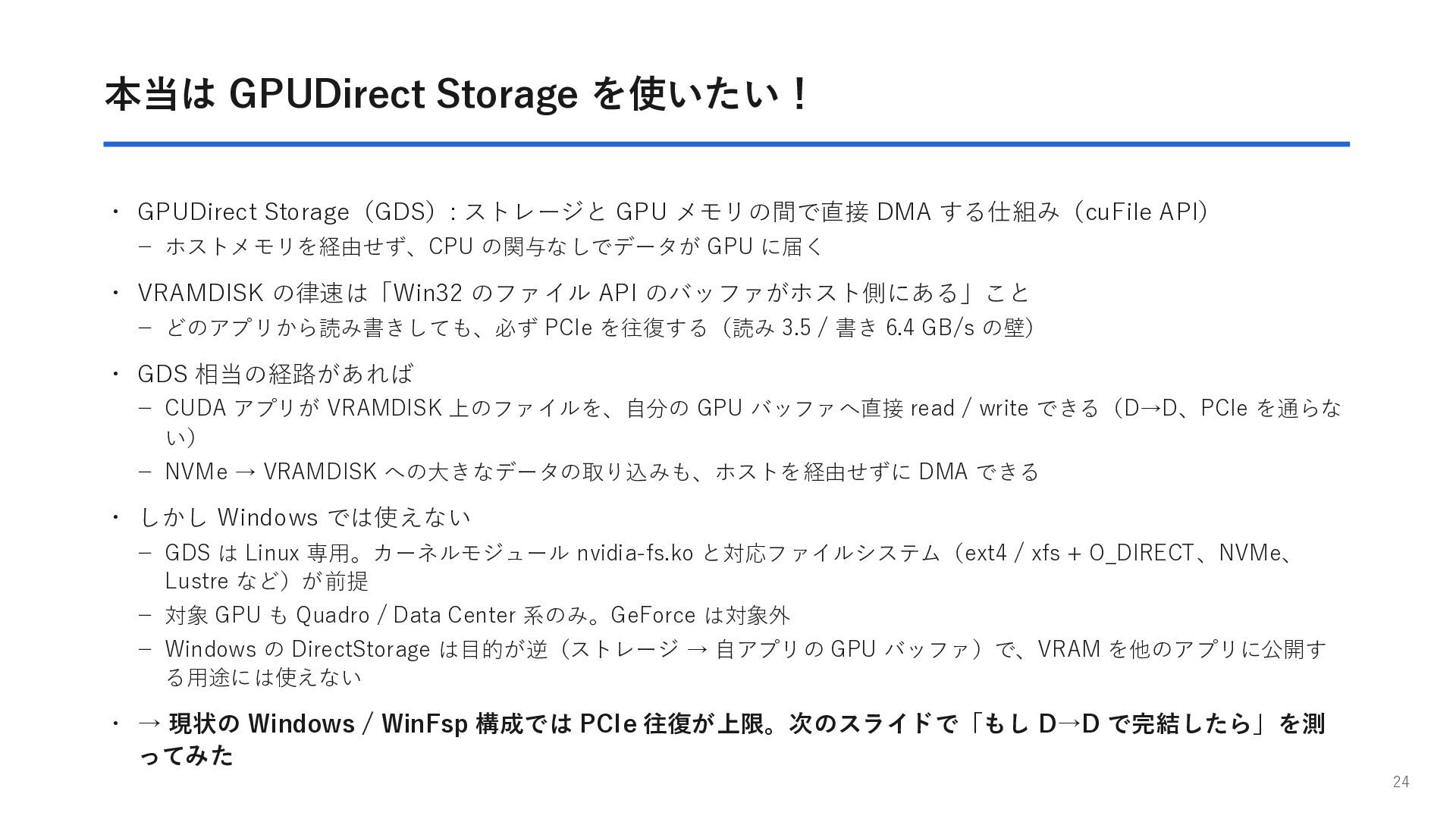

23. 本当は GPUDirect Storage を使いたい！ ・ GPUDirect Storage（GDS）: ストレージと GPU メモリの間で直接 DMA する仕組み（cuFile API） － ホストメモリを経由せず、CPU の関与なしでデータが GPU に届く ・ VRAMDISK の律速は「Win32 のファイル API のバッファがホスト側にある」こと － どのアプリから読み書きしても、必ず PCIe を往復する（読み 3.5 / 書き 6.4 GB/s の壁） ・ GDS 相当の経路があれば － CUDA アプリが VRAMDISK 上のファイルを、自分の GPU バッファへ直接 read / write できる（D→D、PCIe を通らな い） － NVMe → VRAMDISK への大きなデータの取り込みも、ホストを経由せずに DMA できる ・ しかし Windows では使えない － GDS は Linux 専用。カーネルモジュール nvidia-fs.ko と対応ファイルシステム（ext4 / xfs + O_DIRECT、NVMe、 Lustre など）が前提 － 対象 GPU も Quadro / Data Center 系のみ。GeForce は対象外 － Windows の DirectStorage は目的が逆（ストレージ → 自アプリの GPU バッファ）で、VRAM を他のアプリに公開す る用途には使えない ・ → 現状の Windows / WinFsp 構成では PCIe 往復が上限。次のスライドで「もし D→D で完結したら」を測 ってみた 24

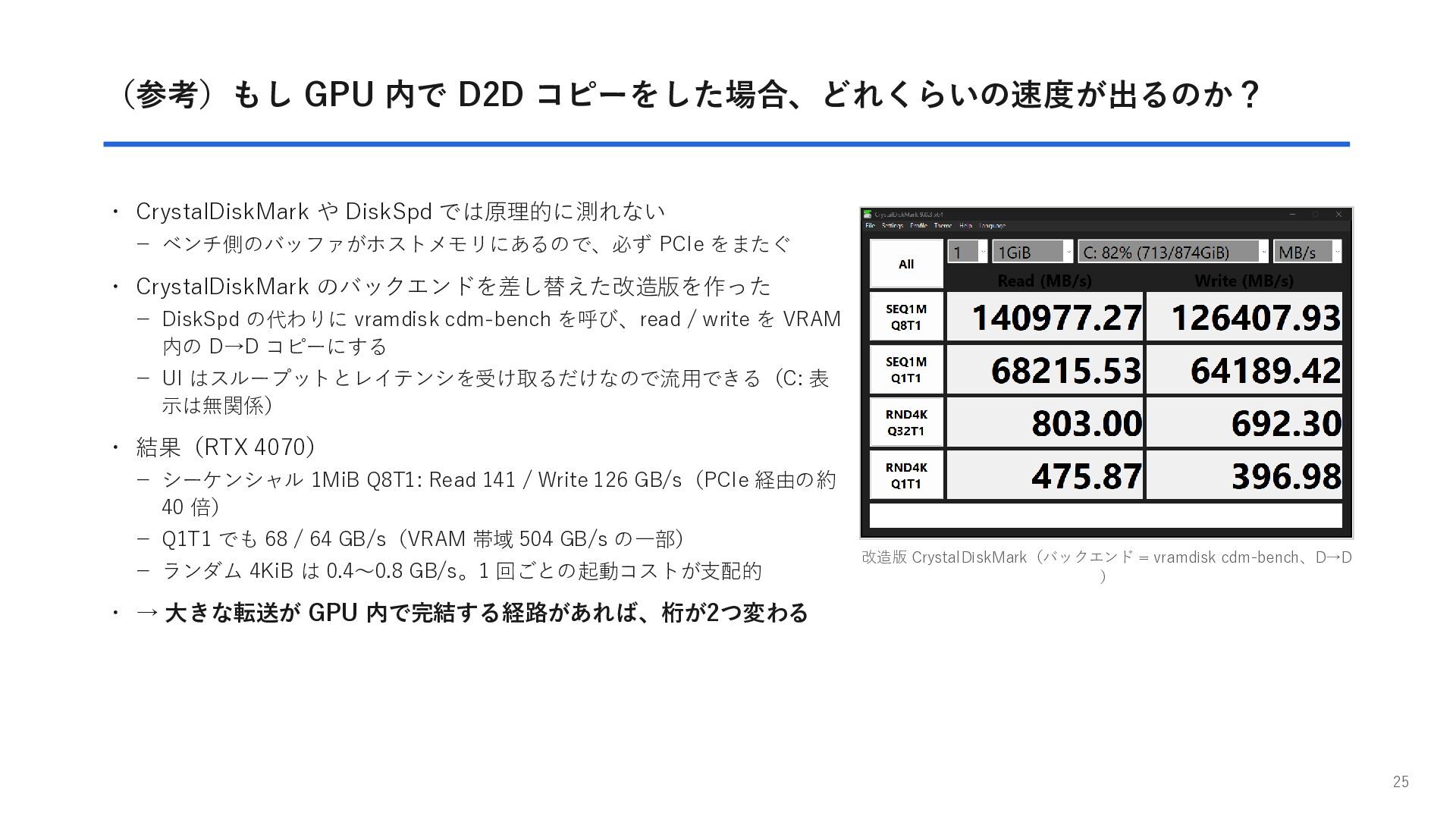

24. （参考）もし GPU 内で D2D コピーをした場合、どれくらいの速度が出るのか？ ・ CrystalDiskMark や DiskSpd では原理的に測れない － ベンチ側のバッファがホストメモリにあるので、必ず PCIe をまたぐ ・ CrystalDiskMark のバックエンドを差し替えた改造版を作った － DiskSpd の代わりに vramdisk cdm-bench を呼び、read / write を VRAM 内の D→D コピーにする － UI はスループットとレイテンシを受け取るだけなので流用できる（C: 表 示は無関係） ・ 結果（RTX 4070） － シーケンシャル 1MiB Q8T1: Read 141 / Write 126 GB/s（PCIe 経由の約 40 倍） － Q1T1 でも 68 / 64 GB/s（VRAM 帯域 504 GB/s の一部） － ランダム 4KiB は 0.4〜0.8 GB/s。1 回ごとの起動コストが支配的 改造版 CrystalDiskMark（バックエンド = vramdisk cdm-bench、D→D ） ・ → 大きな転送が GPU 内で完結する経路があれば、桁が2つ変わる 25

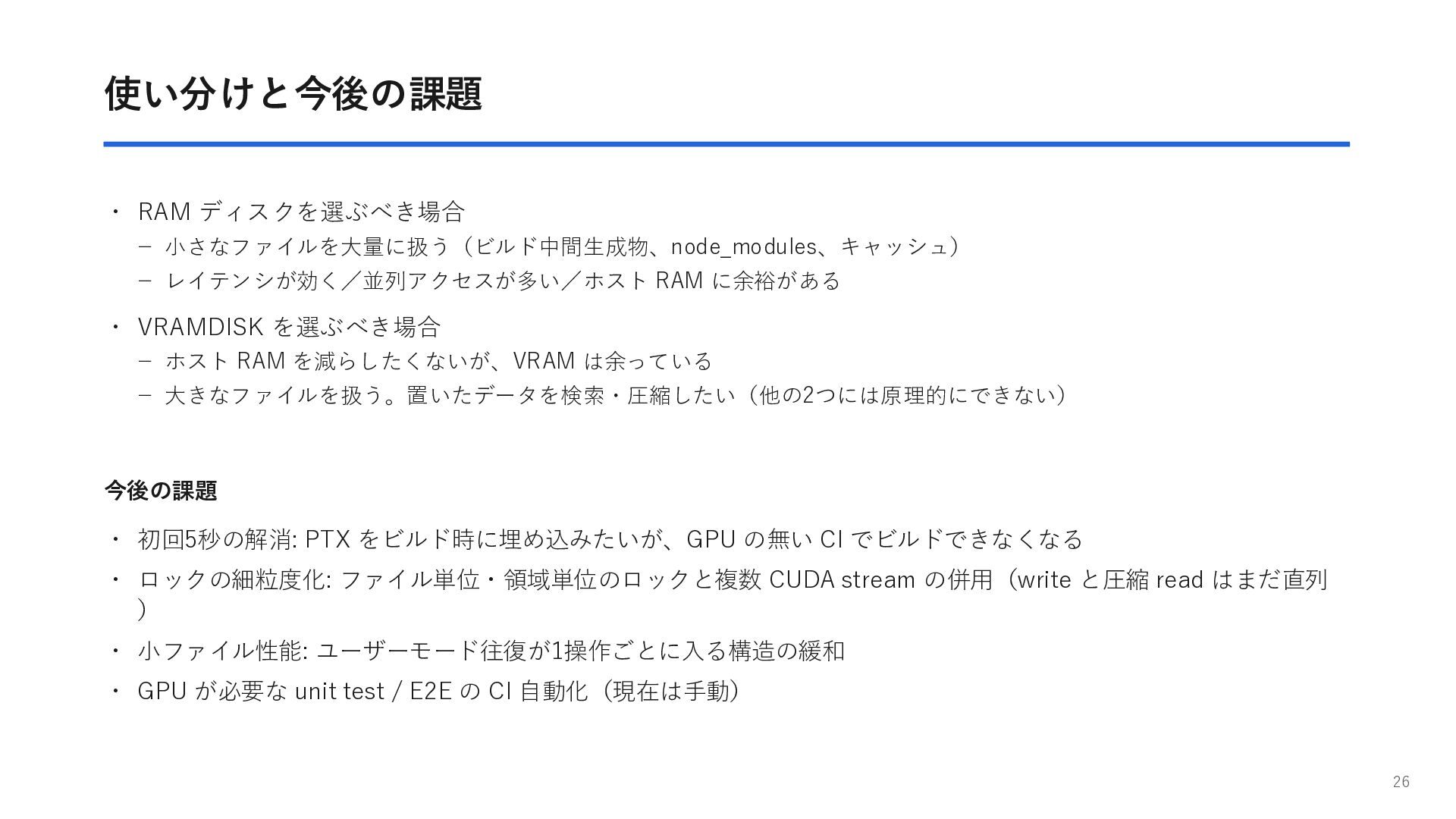

25. 使い分けと今後の課題 ・ RAM ディスクを選ぶべき場合 － 小さなファイルを大量に扱う（ビルド中間生成物、node_modules、キャッシュ） － レイテンシが効く／並列アクセスが多い／ホスト RAM に余裕がある ・ VRAMDISK を選ぶべき場合 － ホスト RAM を減らしたくないが、VRAM は余っている － 大きなファイルを扱う。置いたデータを検索・圧縮したい（他の2つには原理的にできない） 今後の課題 ・ 初回5秒の解消: PTX をビルド時に埋め込みたいが、GPU の無い CI でビルドできなくなる ・ ロックの細粒度化: ファイル単位・領域単位のロックと複数 CUDA stream の併用（write と圧縮 read はまだ直列 ） ・ 小ファイル性能: ユーザーモード往復が1操作ごとに入る構造の緩和 ・ GPU が必要な unit test / E2E の CI 自動化（現在は手動） 26

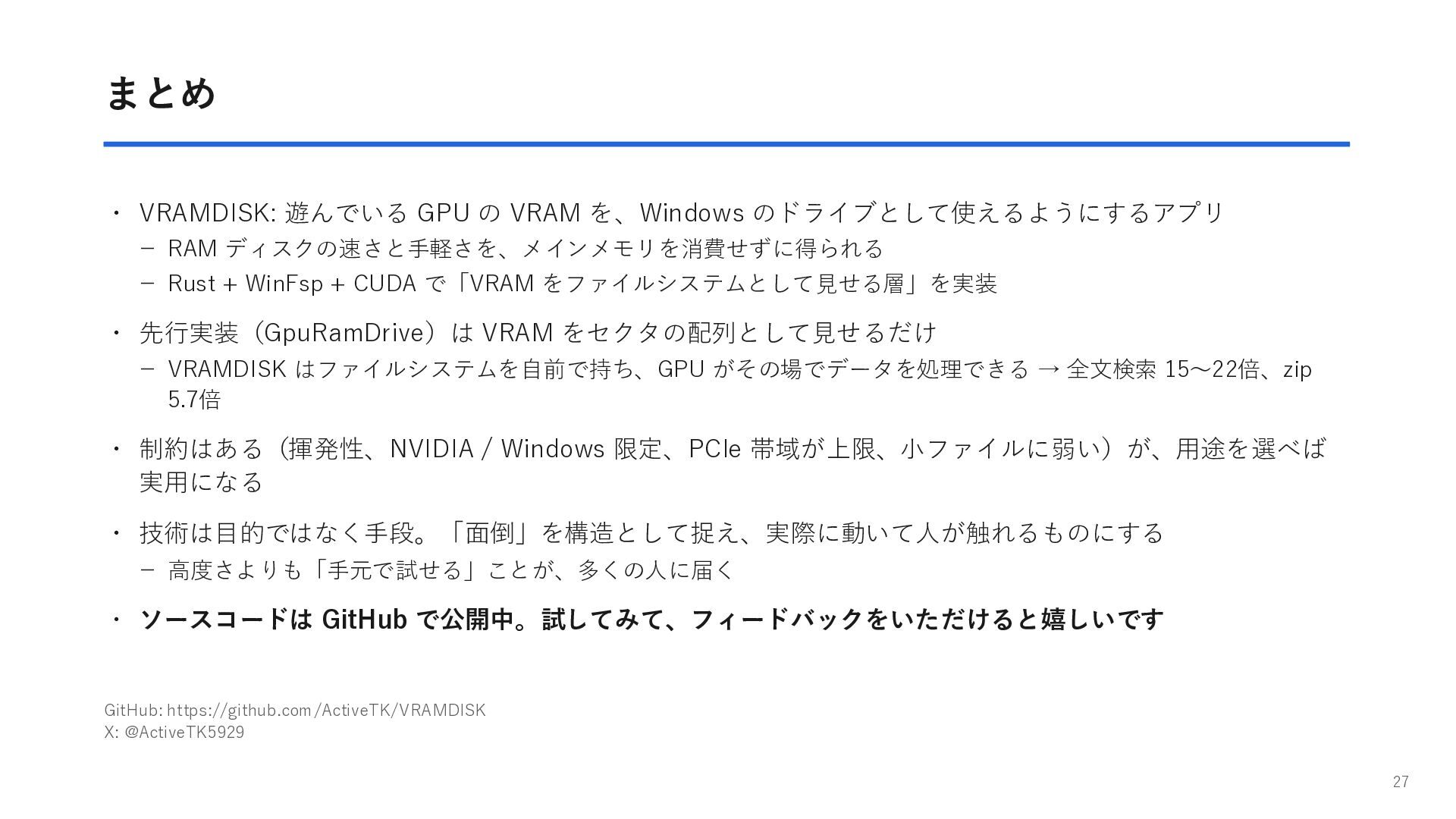

26. まとめ ・ VRAMDISK: 遊んでいる GPU の VRAM を、Windows のドライブとして使えるようにするアプリ － RAM ディスクの速さと手軽さを、メインメモリを消費せずに得られる － Rust + WinFsp + CUDA で「VRAM をファイルシステムとして見せる層」を実装 ・ 先行実装（GpuRamDrive）は VRAM をセクタの配列として見せるだけ － VRAMDISK はファイルシステムを自前で持ち、GPU がその場でデータを処理できる → 全文検索 15〜22倍、zip 5.7倍 ・ 制約はある（揮発性、NVIDIA / Windows 限定、PCIe 帯域が上限、小ファイルに弱い）が、用途を選べば 実用になる ・ 技術は目的ではなく手段。「面倒」を構造として捉え、実際に動いて人が触れるものにする － 高度さよりも「手元で試せる」ことが、多くの人に届く ・ ソースコードは GitHub で公開中。試してみて、フィードバックをいただけると嬉しいです GitHub: https://github.com/ActiveTK/VRAMDISK X: @ActiveTK5929 27
