1. 5分でわかる Page-Fault Weird Machine 2026/03/21 情報科学若手の会・セキュリティ若手の会 春の陣2026 @Arata

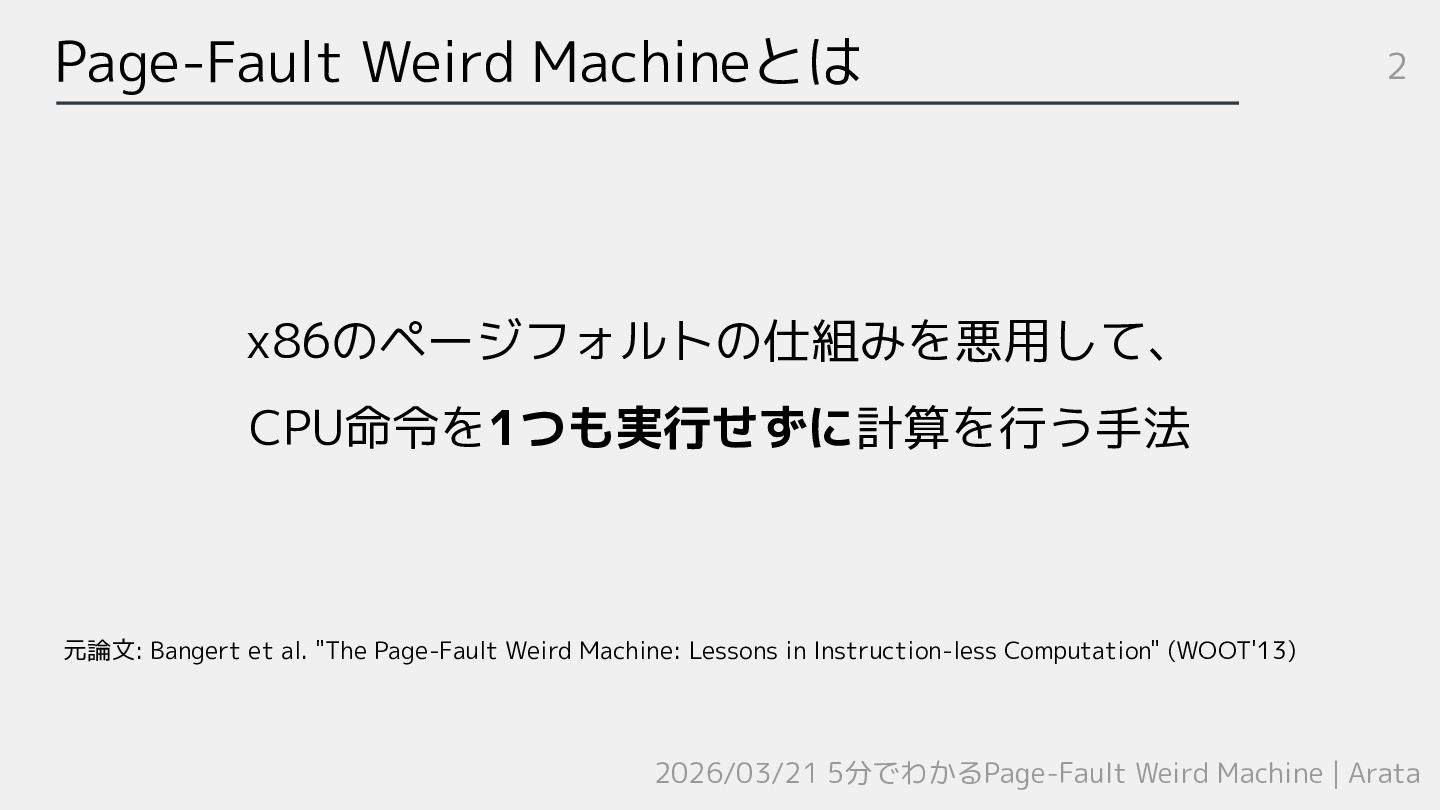

2. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata x86のページフォルトの仕組みを悪用して、 CPU命令を1つも実行せずに計算を行う手法 元論文: Bangert et al. "The Page-Fault Weird Machine: Lessons in Instruction-less Computation" (WOOT'13) Page-Fault Weird Machineとは 2

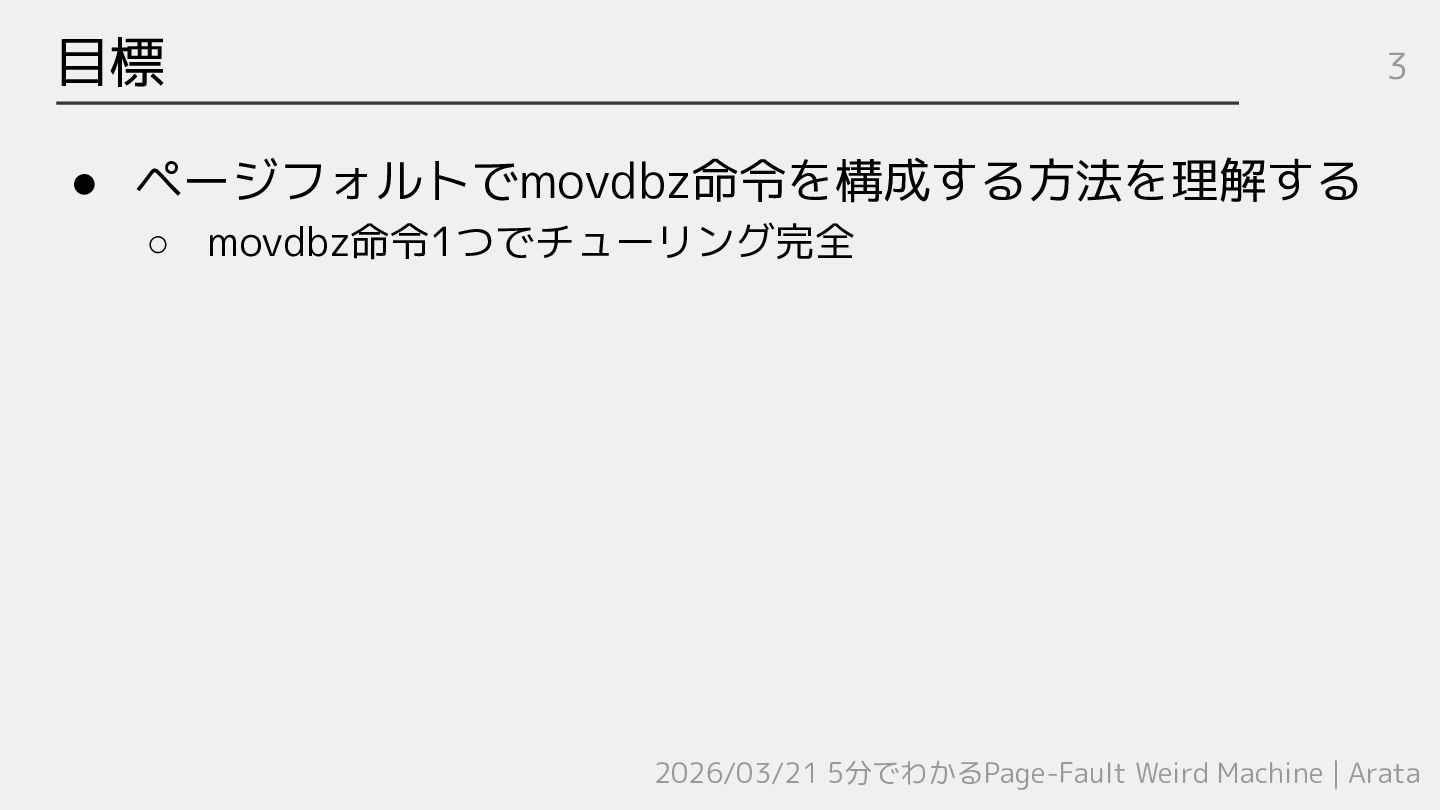

3. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • ページフォルトでmovdbz命令を構成する方法を理解する ◦ movdbz命令1つでチューリング完全 目標 3

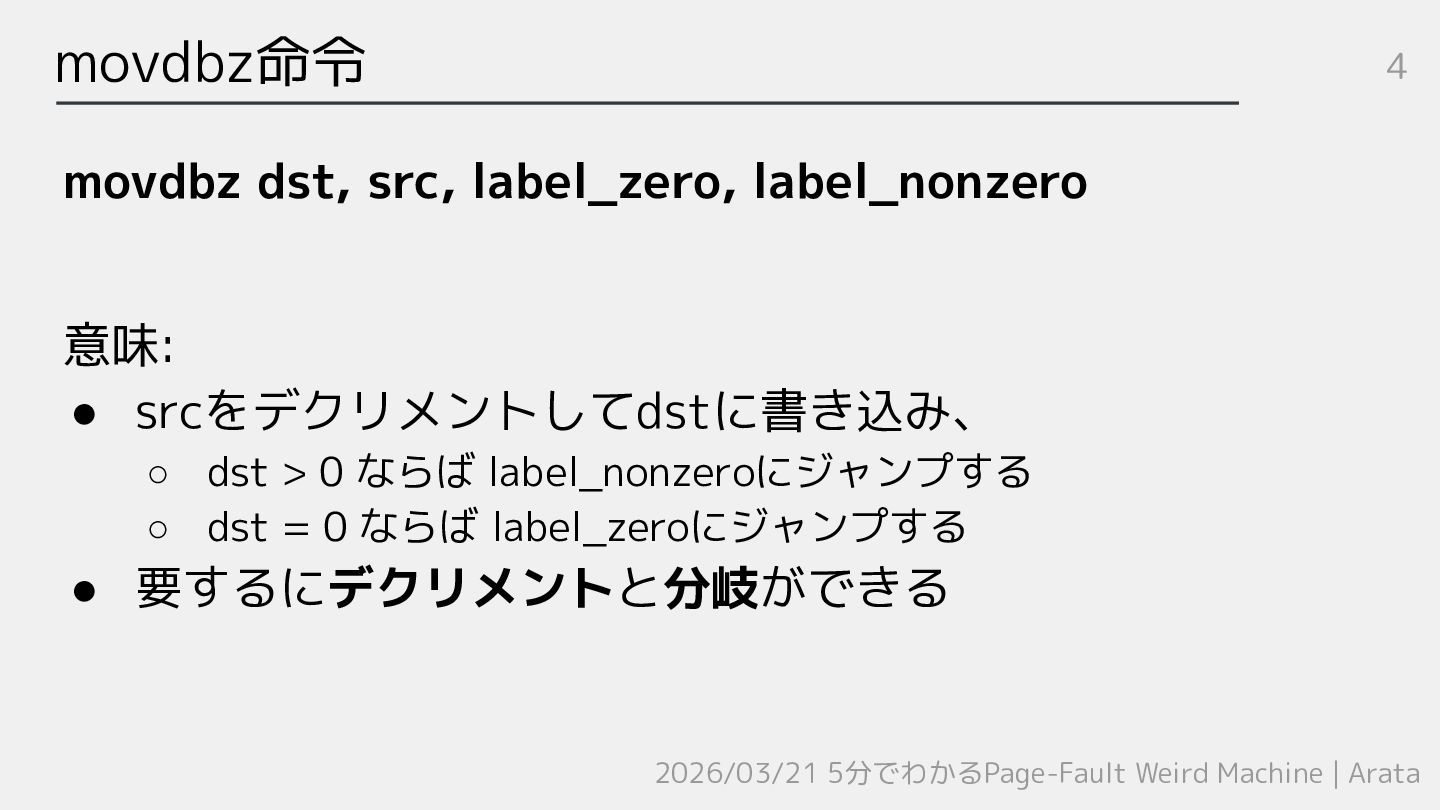

4. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata movdbz dst, src, label_zero, label_nonzero 意味: • srcをデクリメントしてdstに書き込み、 ◦ dst > 0 ならば label_nonzeroにジャンプする ◦ dst = 0 ならば label_zeroにジャンプする • 要するにデクリメントと分岐ができる movdbz命令 4

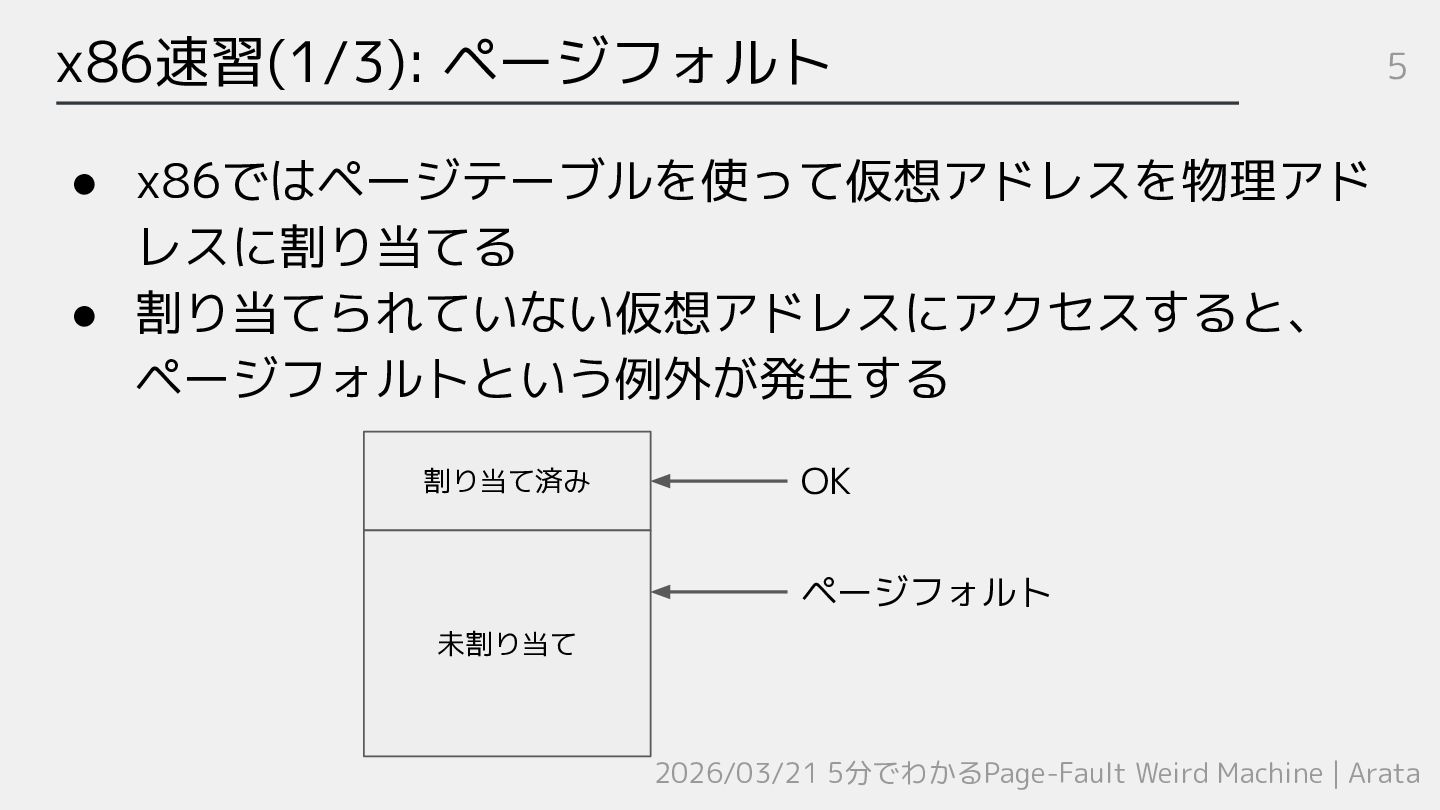

5. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • x86ではページテーブルを使って仮想アドレスを物理アド レスに割り当てる • 割り当てられていない仮想アドレスにアクセスすると、 ページフォルトという例外が発生する x86速習(1/3): ページフォルト 5 割り当て済み 未割り当て OK ページフォルト

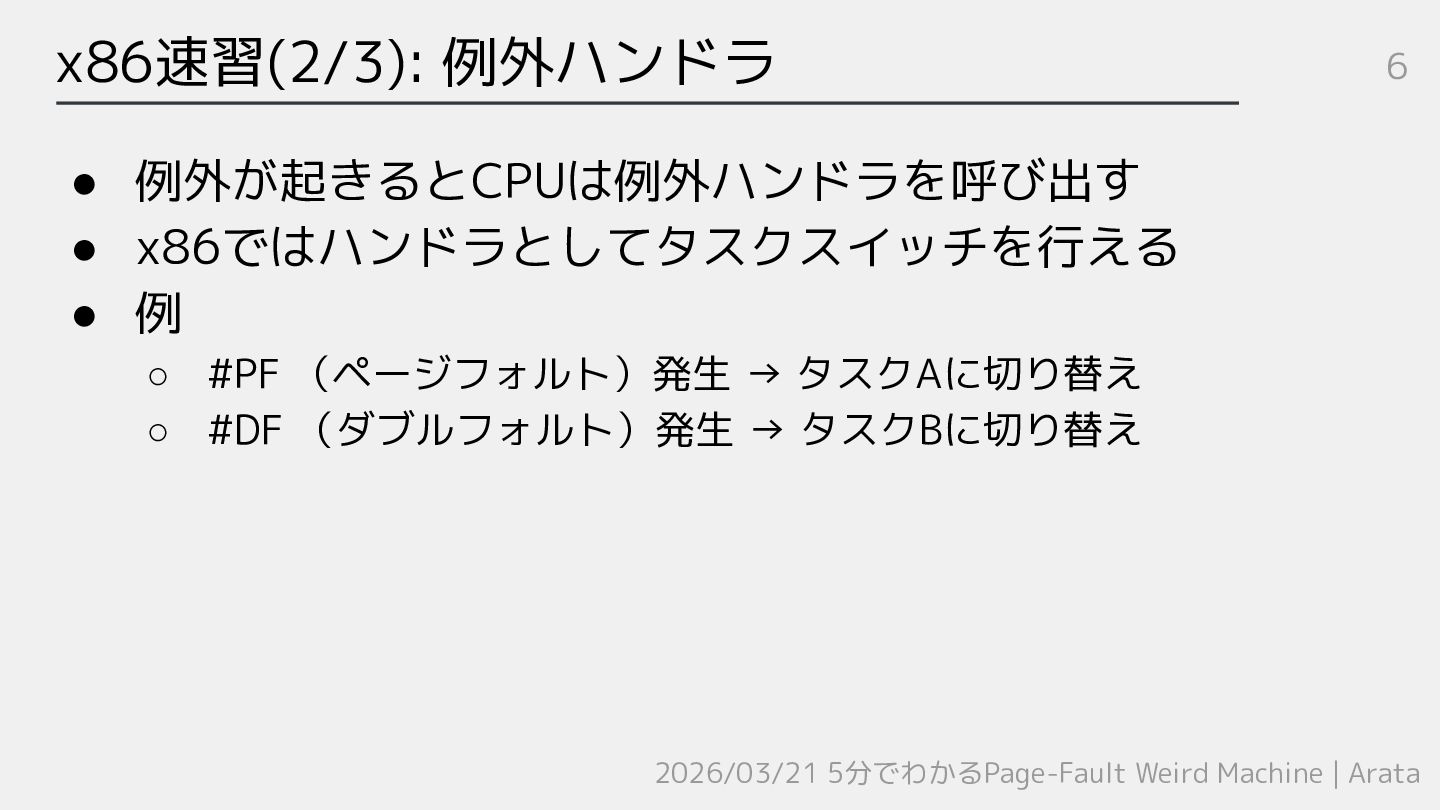

6. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • 例外が起きるとCPUは例外ハンドラを呼び出す • x86ではハンドラとしてタスクスイッチを行える • 例 ◦ #PF （ページフォルト）発生 → タスクAに切り替え ◦ #DF （ダブルフォルト）発生 → タスクBに切り替え x86速習(2/3): 例外ハンドラ 6

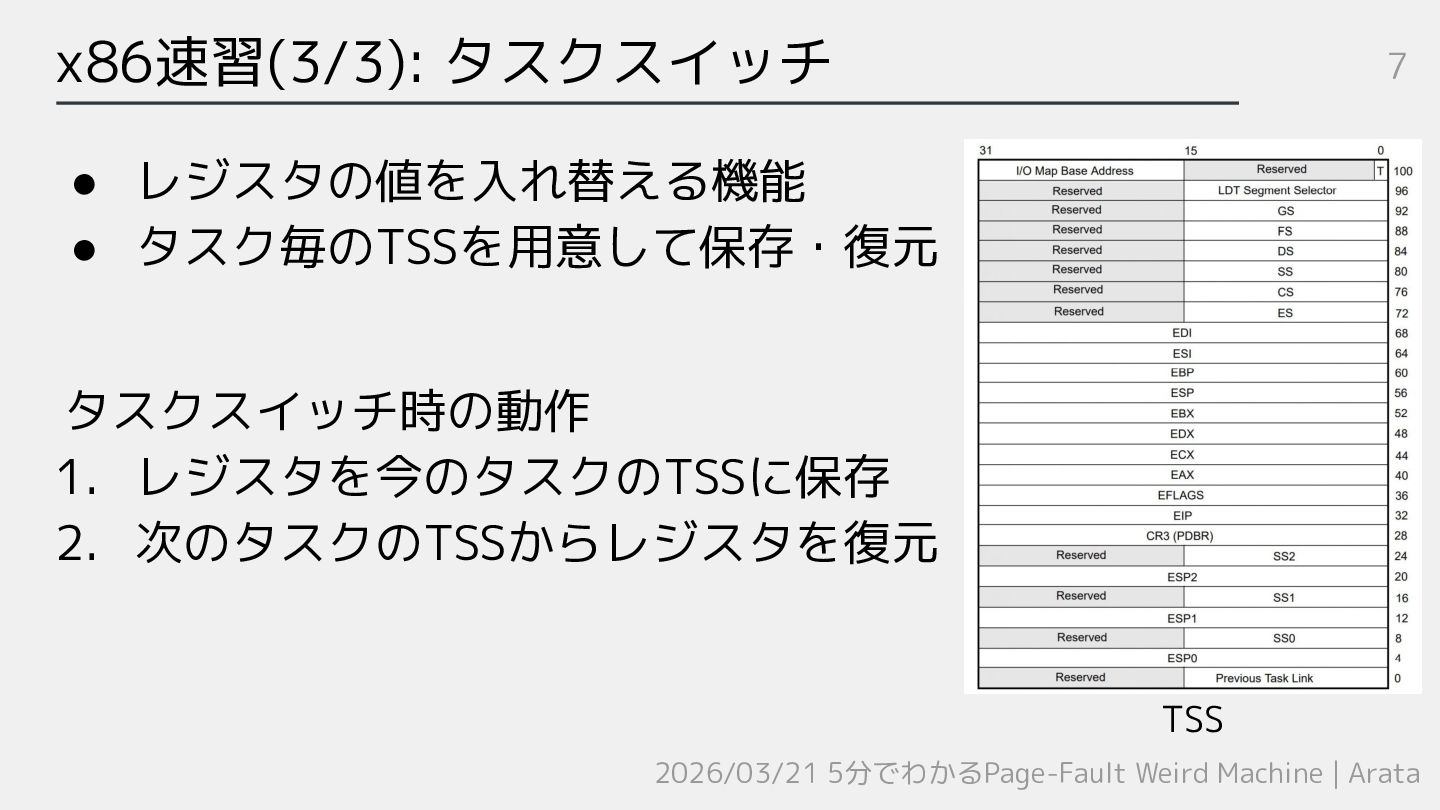

7. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • レジスタの値を入れ替える機能 • タスク毎のTSSを用意して保存・復元 タスクスイッチ時の動作 1. レジスタを今のタスクのTSSに保存 2. 次のタスクのTSSからレジスタを復元 x86速習(3/3): タスクスイッチ 7 TSS

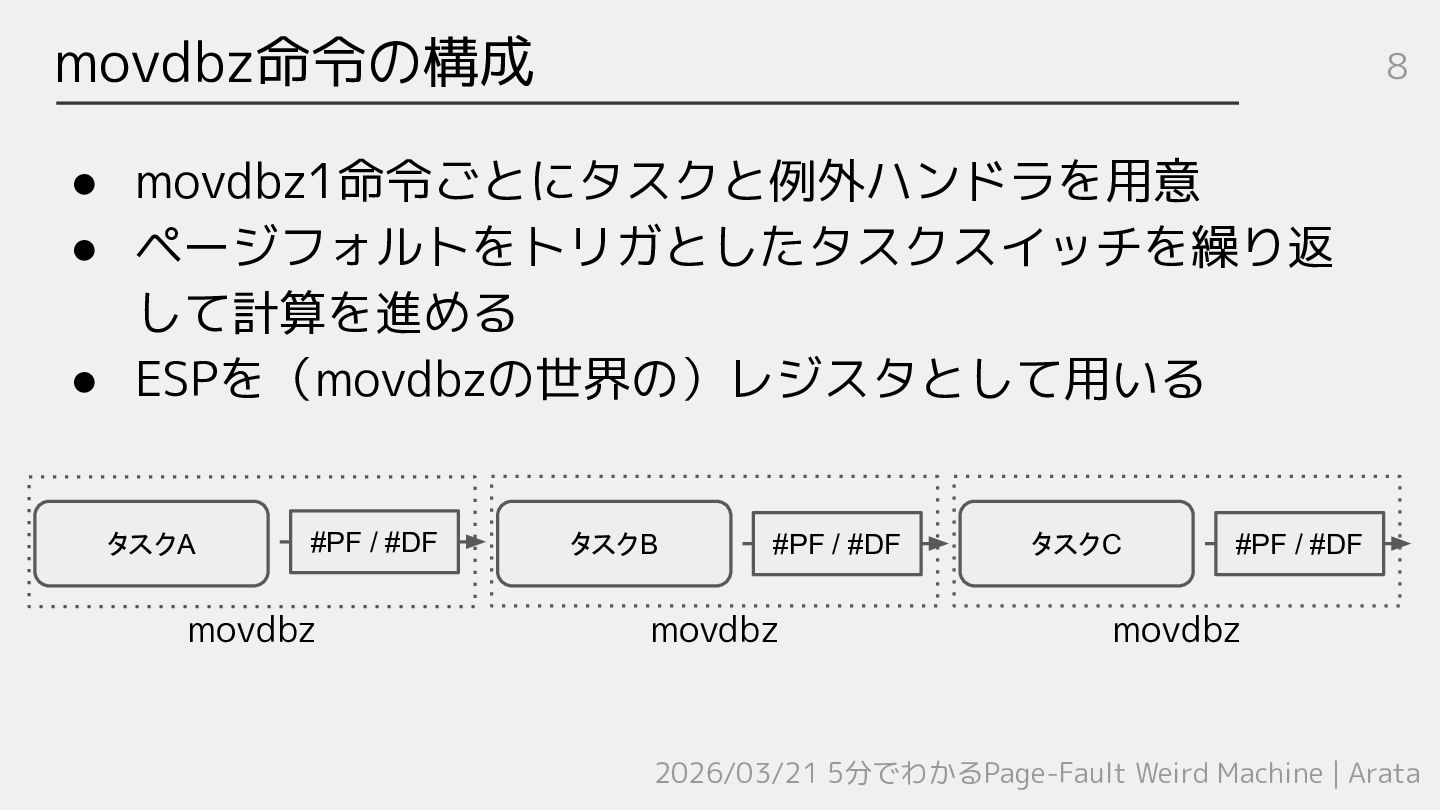

8. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • movdbz1命令ごとにタスクと例外ハンドラを用意 • ページフォルトをトリガとしたタスクスイッチを繰り返 して計算を進める • ESPを（movdbzの世界の）レジスタとして用いる movdbz命令の構成 8 タスクA タスクB #PF / #DF #PF / #DF タスクC #PF / #DF movdbz movdbz movdbz
9. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata Q1. ページフォルトを発生させる方法 Q2. デクリメントの実現方法 Q3. 分岐の実現方法 movdbz命令の構成 9 タスクA タスクB #PF / #DF #PF / #DF タスクC #PF / #DF movdbz movdbz movdbz

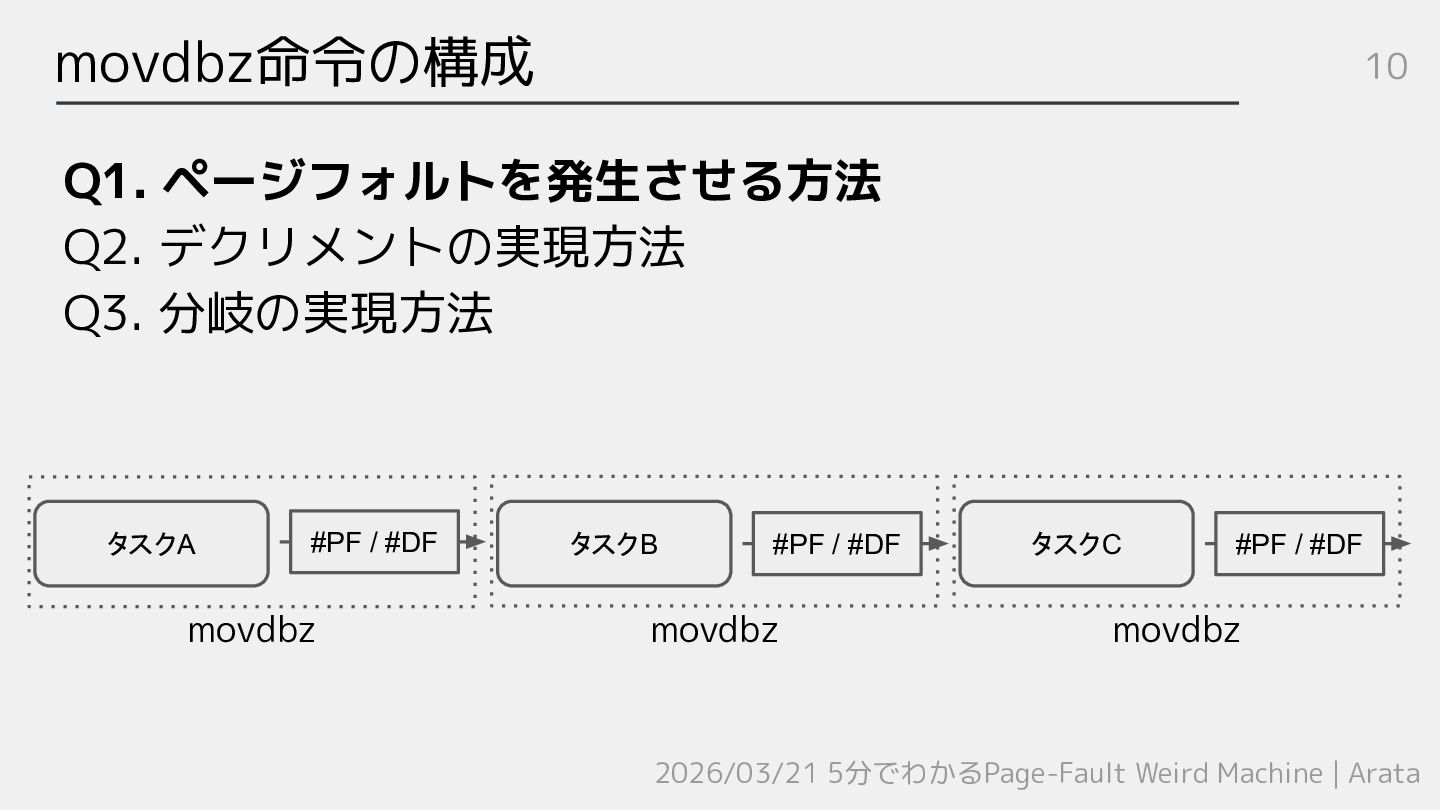

10. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata Q1. ページフォルトを発生させる方法 Q2. デクリメントの実現方法 Q3. 分岐の実現方法 movdbz命令の構成 10 タスクA タスクB #PF / #DF #PF / #DF タスクC #PF / #DF movdbz movdbz movdbz

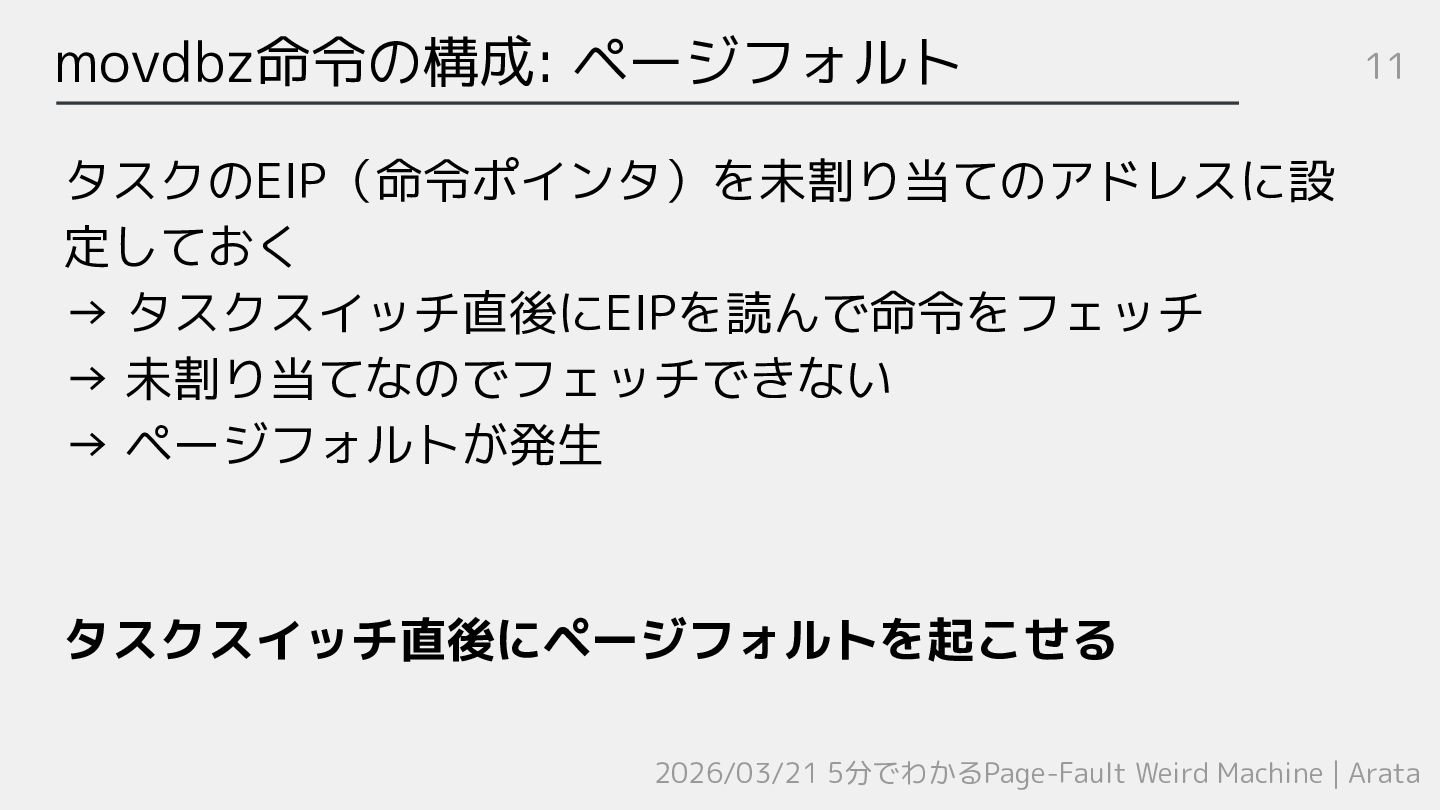

11. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata タスクのEIP（命令ポインタ）を未割り当てのアドレスに設 定しておく → タスクスイッチ直後にEIPを読んで命令をフェッチ → 未割り当てなのでフェッチできない → ページフォルトが発生 タスクスイッチ直後にページフォルトを起こせる movdbz命令の構成: ページフォルト 11

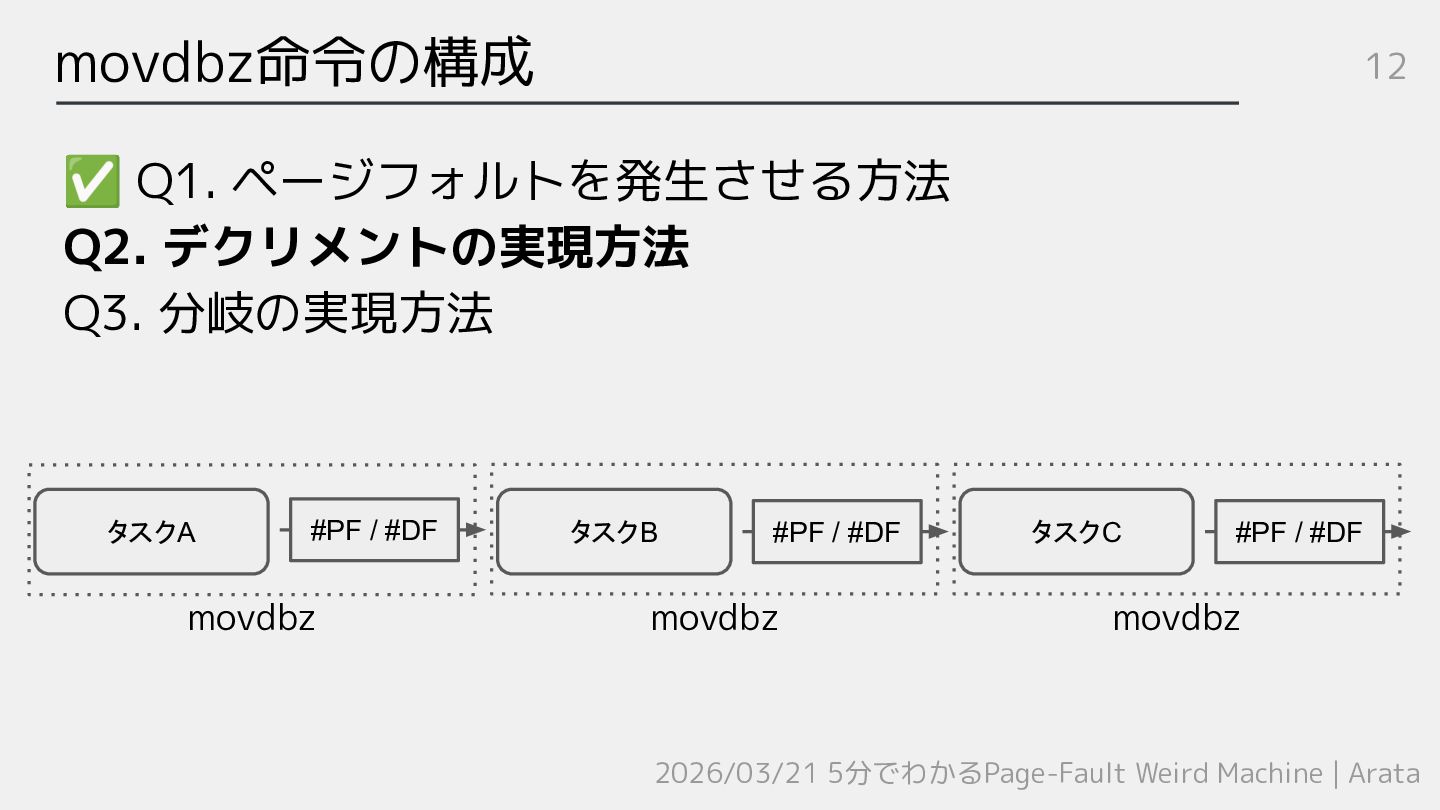

12. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata ✅ Q1. ページフォルトを発生させる方法 Q2. デクリメントの実現方法 Q3. 分岐の実現方法 movdbz命令の構成 12 タスクA タスクB #PF / #DF #PF / #DF タスクC #PF / #DF movdbz movdbz movdbz

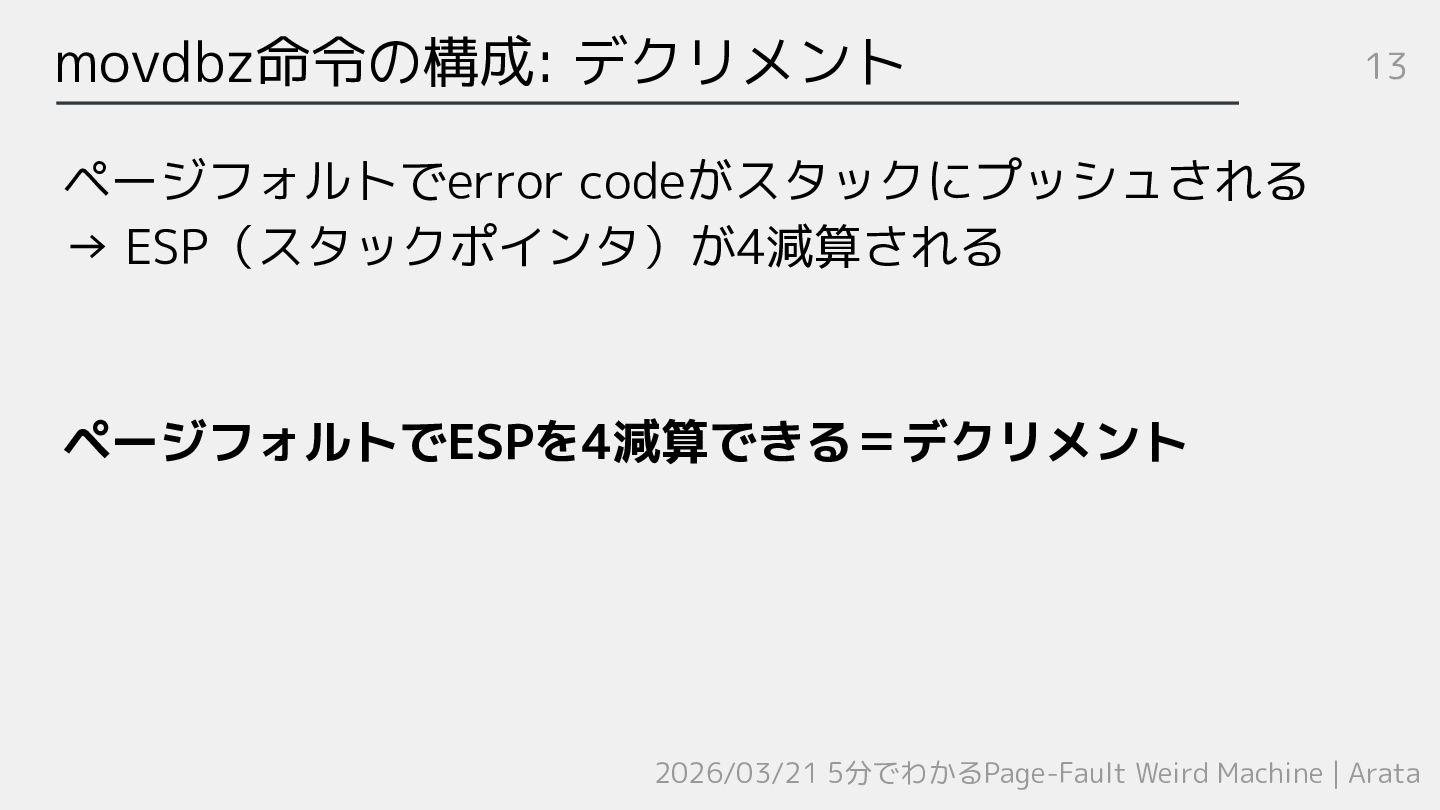

13. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata ページフォルトでerror codeがスタックにプッシュされる → ESP（スタックポインタ）が4減算される ページフォルトでESPを4減算できる＝デクリメント movdbz命令の構成: デクリメント 13
14. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata ✅ Q1. ページフォルトを発生させる方法 ✅ Q2. デクリメントの実現方法 Q3. 分岐の実現方法 movdbz命令の構成 14 タスクA タスクB #PF / #DF #PF / #DF タスクC #PF / #DF movdbz movdbz movdbz

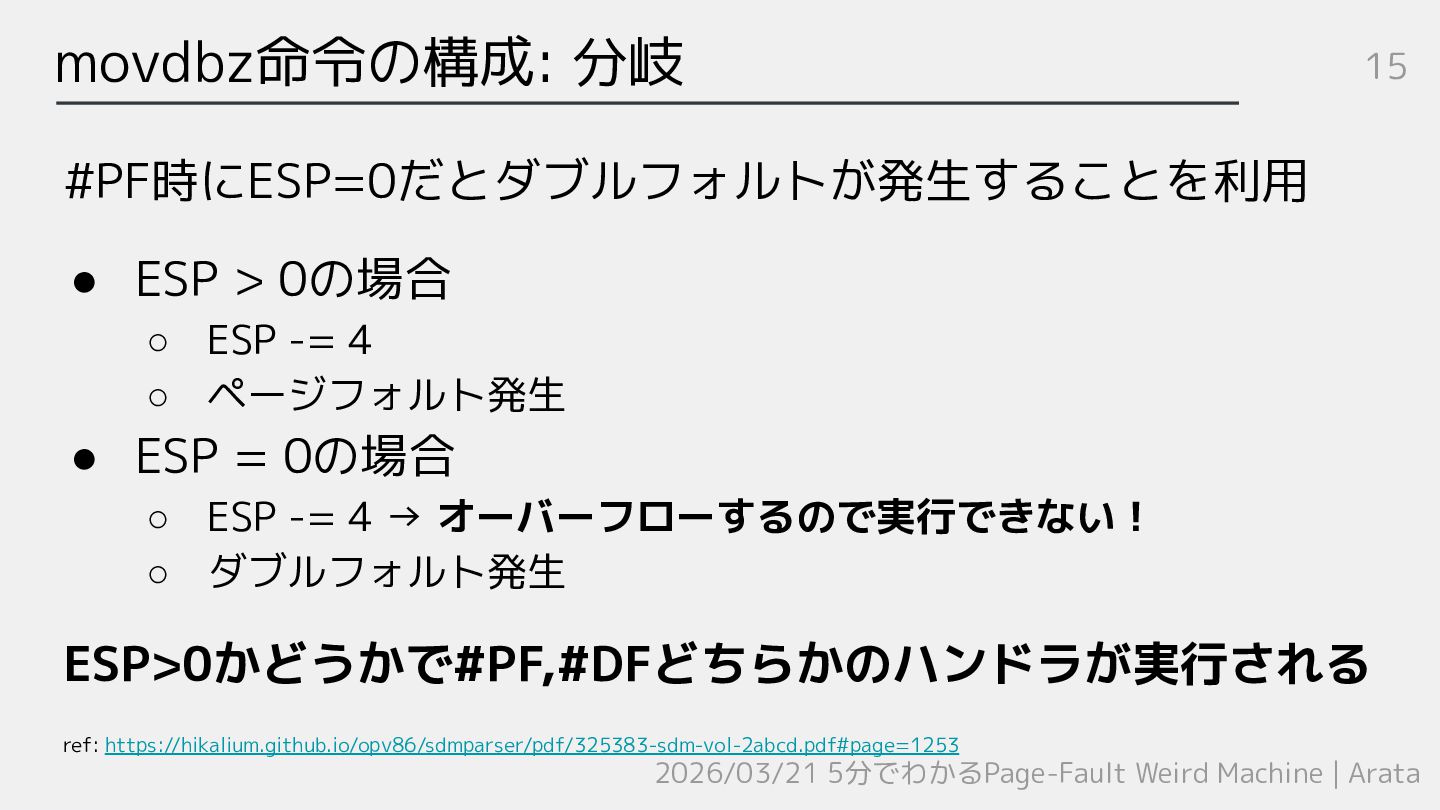

15. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata #PF時にESP=0だとダブルフォルトが発生することを利用 • ESP > 0の場合 ◦ ESP -= 4 ◦ ページフォルト発生 • ESP = 0の場合 ◦ ESP -= 4 → オーバーフローするので実行できない！ ◦ ダブルフォルト発生 ESP>0かどうかで#PF,#DFどちらかのハンドラが実行される ref: https://hikalium.github.io/opv86/sdmparser/pdf/325383-sdm-vol-2abcd.pdf#page=1253 movdbz命令の構成: 分岐 15

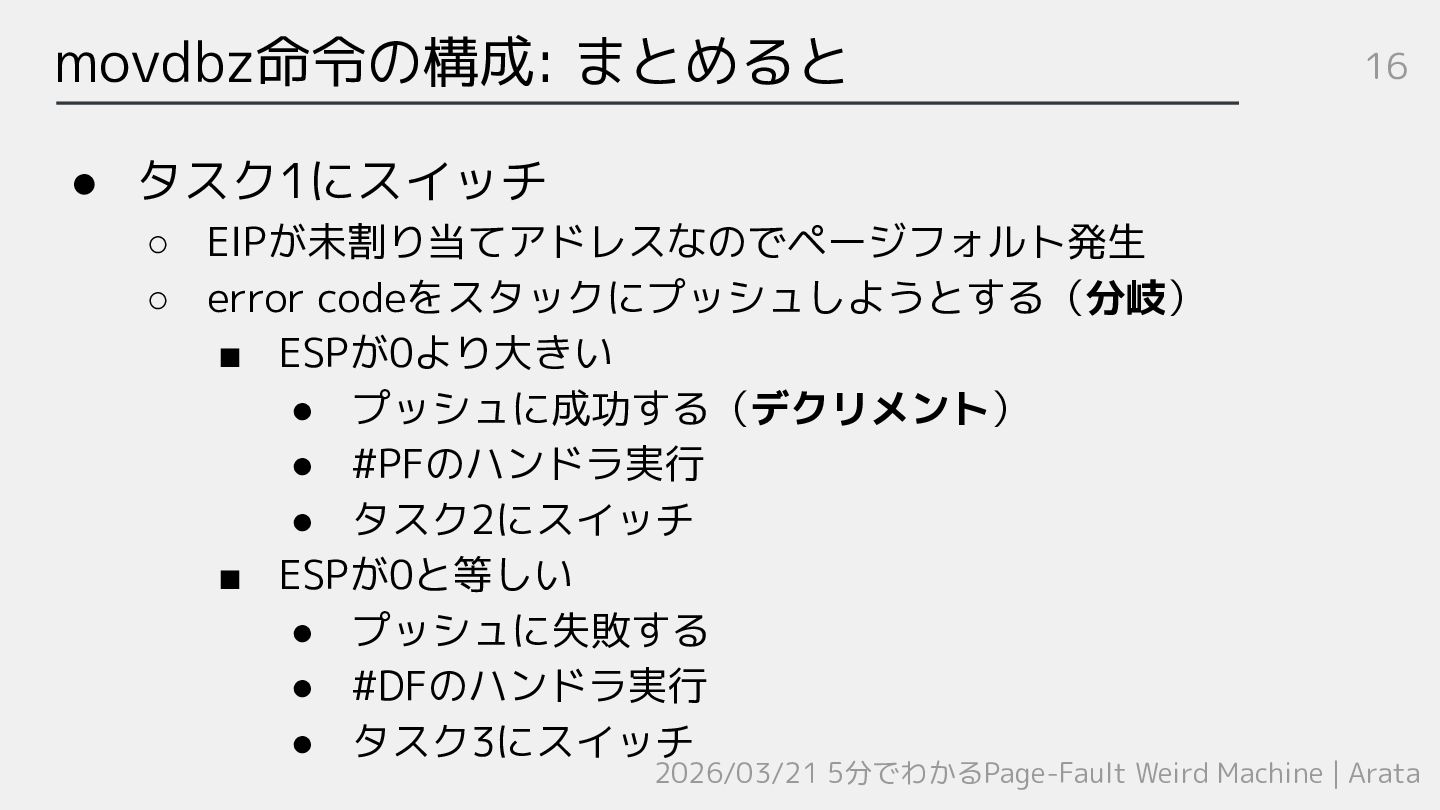

16. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • タスク1にスイッチ ◦ EIPが未割り当てアドレスなのでページフォルト発生 ◦ error codeをスタックにプッシュしようとする（分岐） ▪ ESPが0より大きい • プッシュに成功する（デクリメント） • #PFのハンドラ実行 • タスク2にスイッチ ▪ ESPが0と等しい • プッシュに失敗する • #DFのハンドラ実行 • タスク3にスイッチ movdbz命令の構成: まとめると 16

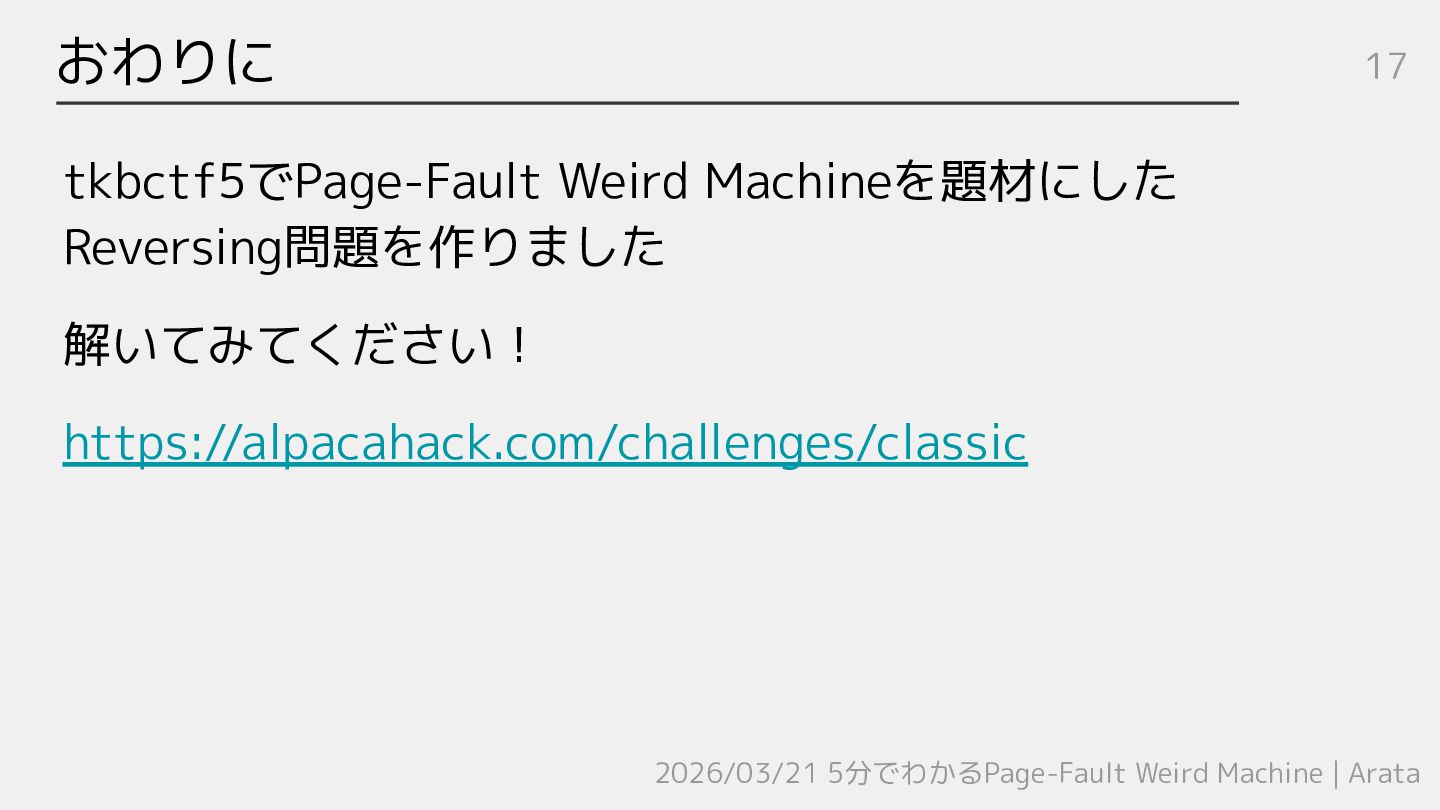

17. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata tkbctf5でPage-Fault Weird Machineを題材にした Reversing問題を作りました 解いてみてください！ https://alpacahack.com/challenges/classic おわりに 17

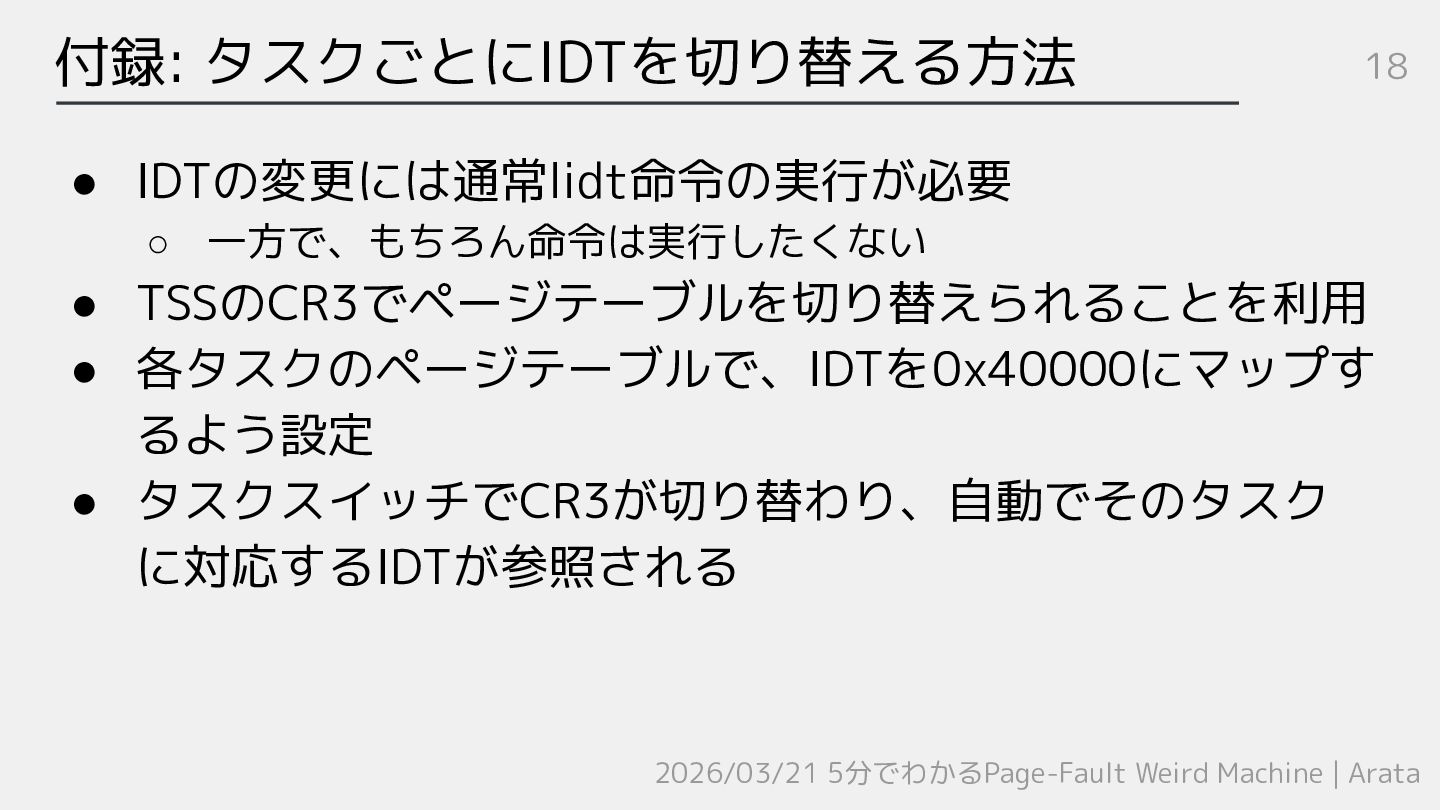

18. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • IDTの変更には通常lidt命令の実行が必要 ◦ 一方で、もちろん命令は実行したくない • TSSのCR3でページテーブルを切り替えられることを利用 • 各タスクのページテーブルで、IDTを0x40000にマップす るよう設定 • タスクスイッチでCR3が切り替わり、自動でそのタスク に対応するIDTが参照される 付録: タスクごとにIDTを切り替える方法 18

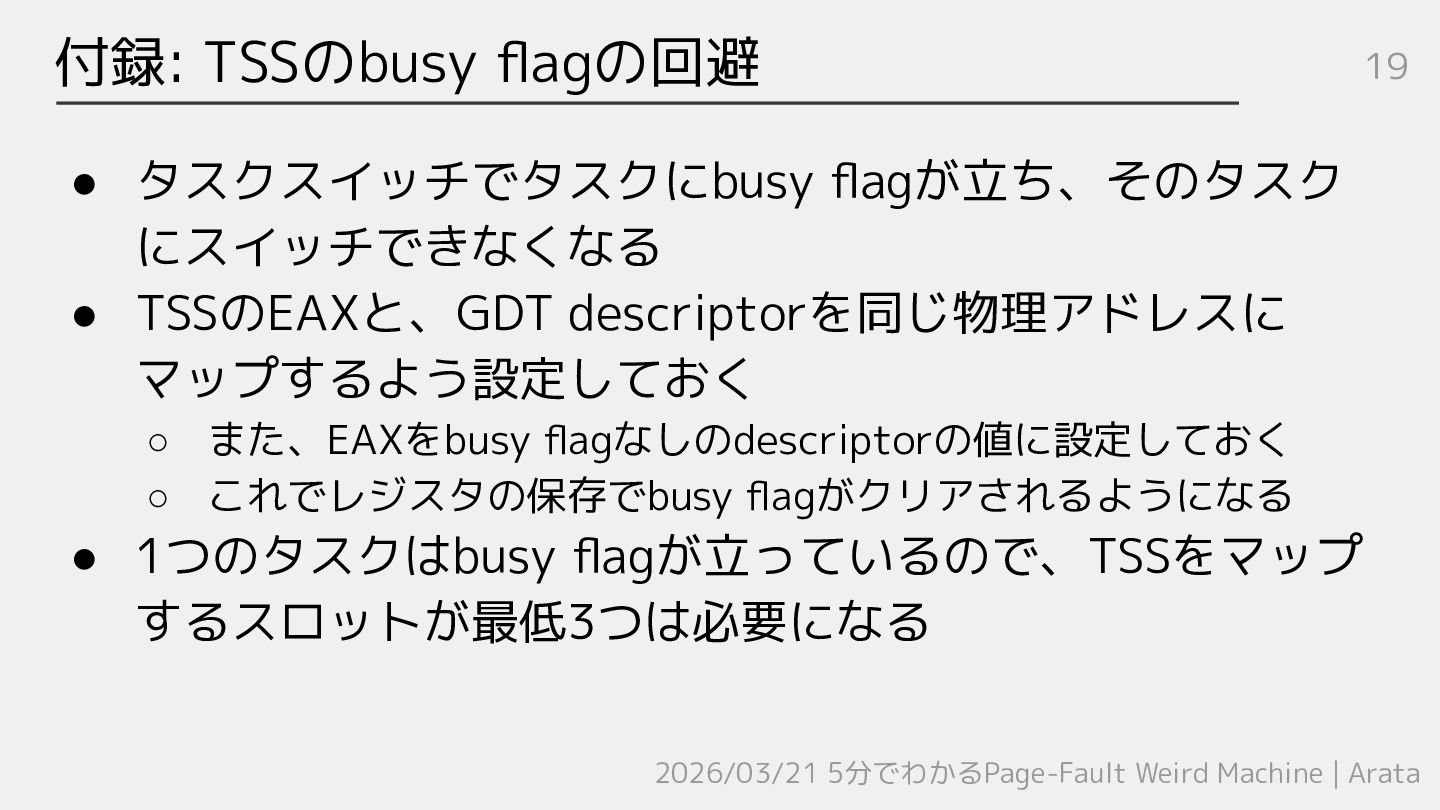

19. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • タスクスイッチでタスクにbusy flagが立ち、そのタスク にスイッチできなくなる • TSSのEAXと、GDT descriptorを同じ物理アドレスに マップするよう設定しておく ◦ また、EAXをbusy flagなしのdescriptorの値に設定しておく ◦ これでレジスタの保存でbusy flagがクリアされるようになる • 1つのタスクはbusy flagが立っているので、TSSをマップ するスロットが最低3つは必要になる 付録: TSSのbusy flagの回避 19

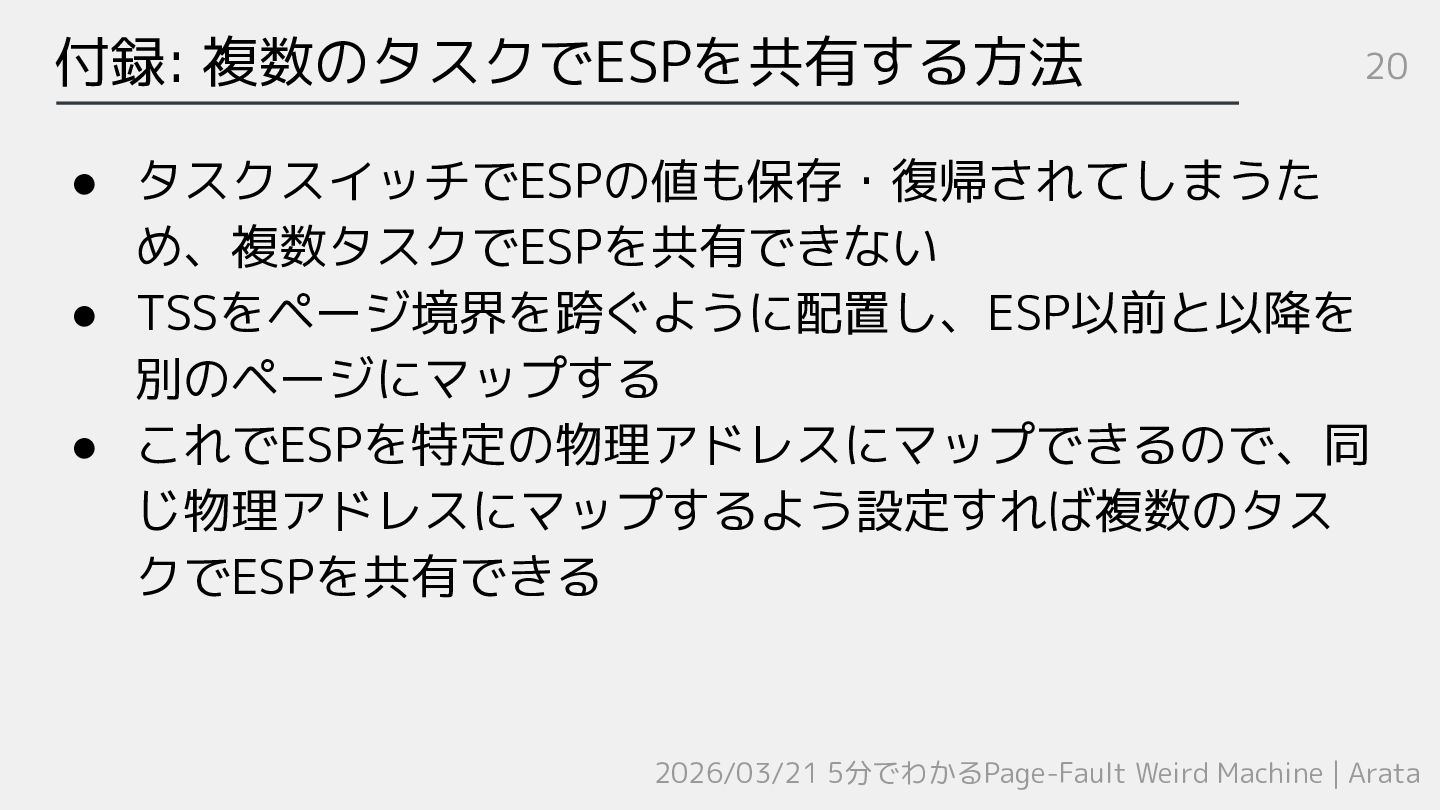

20. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • タスクスイッチでESPの値も保存・復帰されてしまうた め、複数タスクでESPを共有できない • TSSをページ境界を跨ぐように配置し、ESP以前と以降を 別のページにマップする • これでESPを特定の物理アドレスにマップできるので、同 じ物理アドレスにマップするよう設定すれば複数のタス クでESPを共有できる 付録: 複数のタスクでESPを共有する方法 20

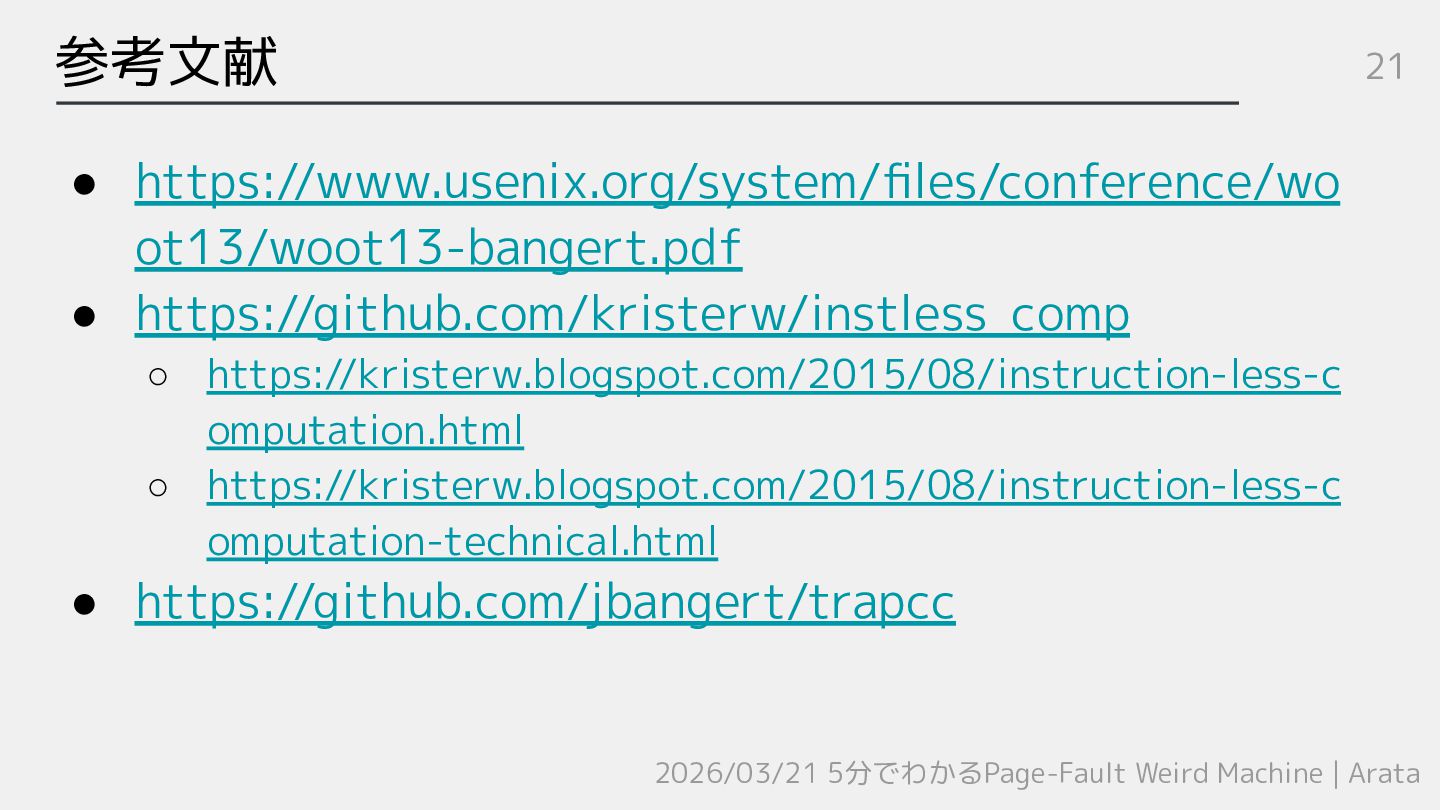

21. 　2026/03/21 5分でわかるPage-Fault Weird Machine | Arata • https://www.usenix.org/system/files/conference/wo ot13/woot13-bangert.pdf • https://github.com/kristerw/instless_comp ◦ https://kristerw.blogspot.com/2015/08/instruction-less-c omputation.html ◦ https://kristerw.blogspot.com/2015/08/instruction-less-c omputation-technical.html • https://github.com/jbangert/trapcc 参考文献 21
