[PyCon KR 2018] 진실은 언제나 하나! : Python으로 만나보는 Digital Forensic

PyCon KR 2018에서 발표한 자료입니다.

Transcript

1. 진실은 언제나 하나! : Python으로 만나보는 Digital Forensic
2. 해당 세션은 초급 세션입니다. Python의 기본적인 문법들에 기반하여 설명될 예정입니다. 조금 더 난이도 있는 내용을 원하시는 분에겐 부적절할 수 있습니다. 본 발표 자료는 개인적인 의견과 경험에 기반하여 관련 분야 전문가들의 견해와는 다를 수 있습니다. 유의 사항
3. 김 동 현 2017 ~ (현재) 아주대학교 2학년 (정보 통신 및 보안 연구실, Digital Forensic Assistant) 2018 ~ (현재) SW 특성화 대학 주관 교육 사업 – Python Mentor 2016 ~ 2017 디지털 포렌식 관련 강의 다수 (국가 기관, 대학교, 컨퍼런스, …) 2015 ~ 2016 National Security Education Institute (Attack & Defense) • 관심 분야 : Digital Forensic, Incident Response, Malware Analysis • Email : digitalisx99@ajou.ac.kr
5. 디지털 포렌식이 뭔 지 알고 갑시다.
6. 디지털 포렌식이란? + 6 • Digital : 디지털 방식이 사용되는 • Forensic : 범죄를 밝혀 내기 위해 사용되는 과학적 수단 및 기술

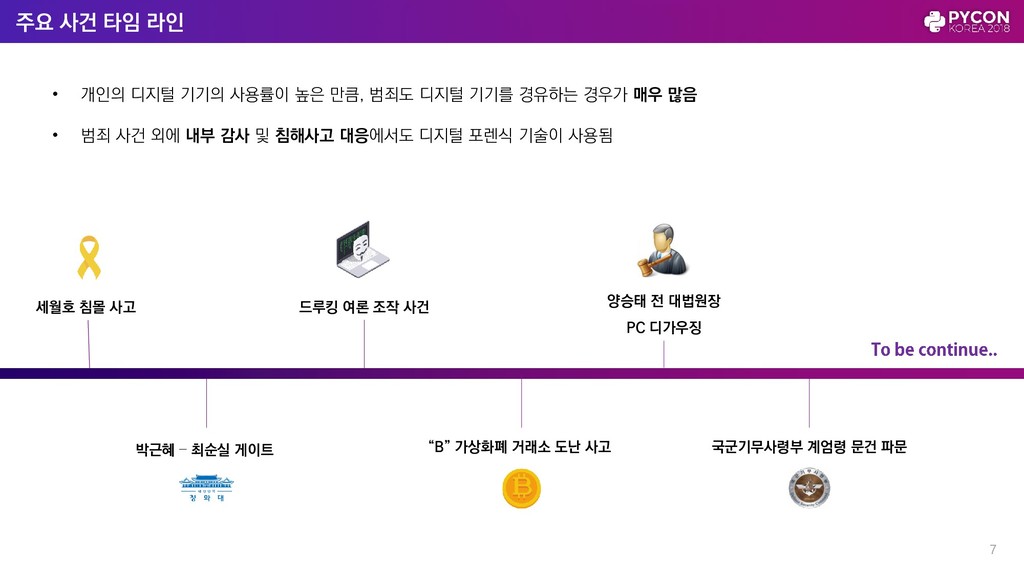

7. 주요 사건 타임 라인 세월호 침몰 사고 박근혜 – 최순실 게이트 드루킹 여론 조작 사건 양승태 전 대법원장 PC 디가우징 “B” 가상화폐 거래소 도난 사고 국군기무사령부 계엄령 문건 파문 • 개인의 디지털 기기의 사용률이 높은 만큼, 범죄도 디지털 기기를 경유하는 경우가 매우 많음 • 범죄 사건 외에 내부 감사 및 침해사고 대응에서도 디지털 포렌식 기술이 사용됨 7
8. 근데 프로그래밍이나 파이썬을 쓰는 이유라도 있나요?

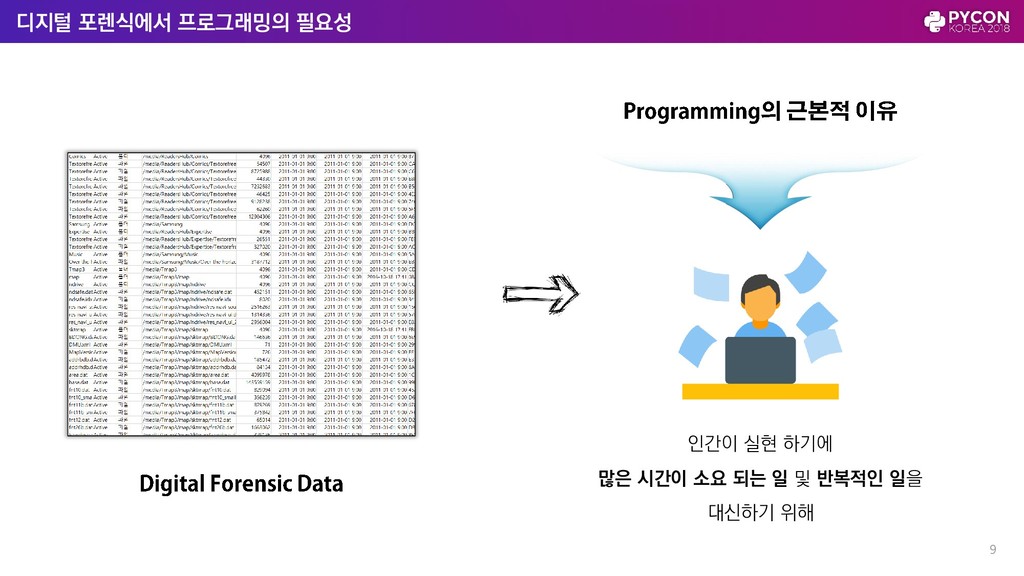

9. 디지털 포렌식에서 프로그래밍의 필요성 9 인간이 실현 하기에 많은 시간이 소요 되는 일 및 반복적인 일을 대신하기 위해
10. 디지털 포렌식에서 의 필요성 “Life is short, You need Python” 10

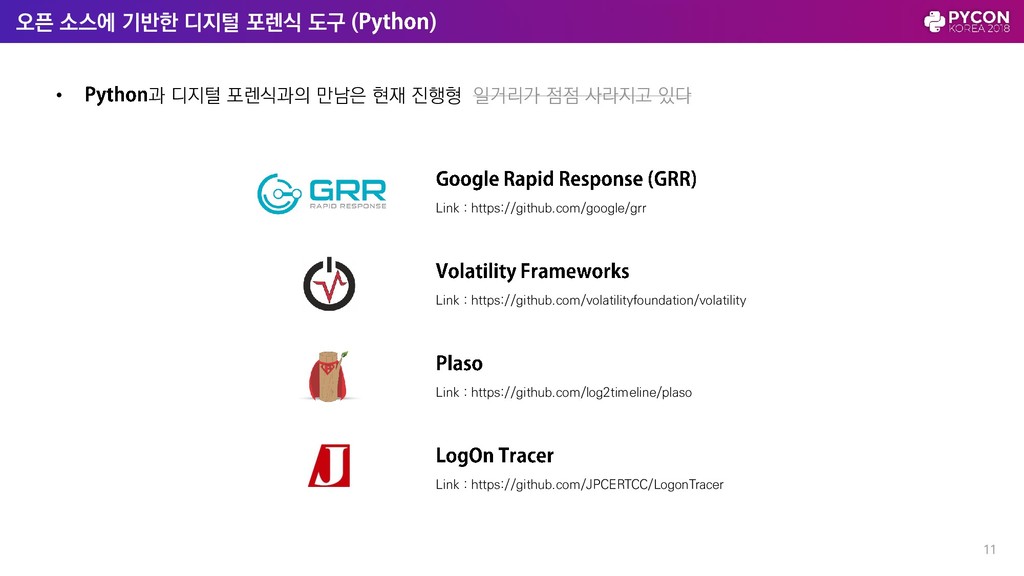

11. 오픈 소스에 기반한 디지털 포렌식 도구 ( ) 11 Link : https://github.com/google/grr Link : https://github.com/volatilityfoundation/volatility Link : https://github.com/log2timeline/plaso Link : https://github.com/JPCERTCC/LogonTracer • 과 디지털 포렌식과의 만남은 현재 진행형 일거리가 점점 사라지고 있다
12. 좋아요, 이젠 정확히 뭘 할 수 있는지 알아 봅시다.

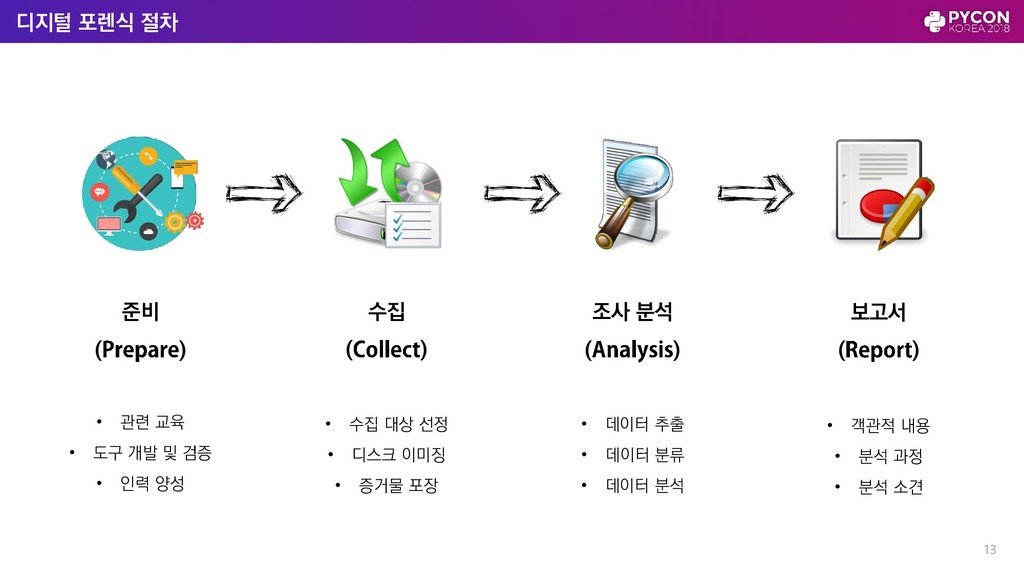

13. 디지털 포렌식 절차 13 준비 ( ) 수집 ( ) 조사 분석 ( ) 보고서 ( ) • 관련 교육 • 도구 개발 및 검증 • 인력 양성 • 수집 대상 선정 • 디스크 이미징 • 증거물 포장 • 데이터 추출 • 데이터 분류 • 데이터 분석 • 객관적 내용 • 분석 과정 • 분석 소견

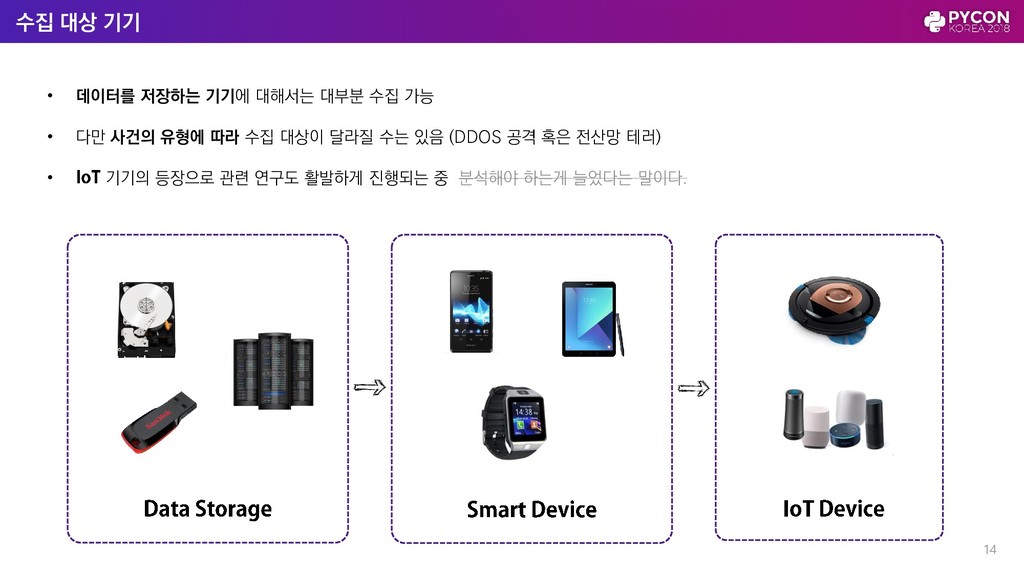

14. 수집 대상 기기 14 • 데이터를 저장하는 기기에 대해서는 대부분 수집 가능 • 다만 사건의 유형에 따라 수집 대상이 달라질 수는 있음 (DDOS 공격 혹은 전산망 테러) • 기기의 등장으로 관련 연구도 활발하게 진행되는 중 분석해야 하는게 늘었다는 말이다.

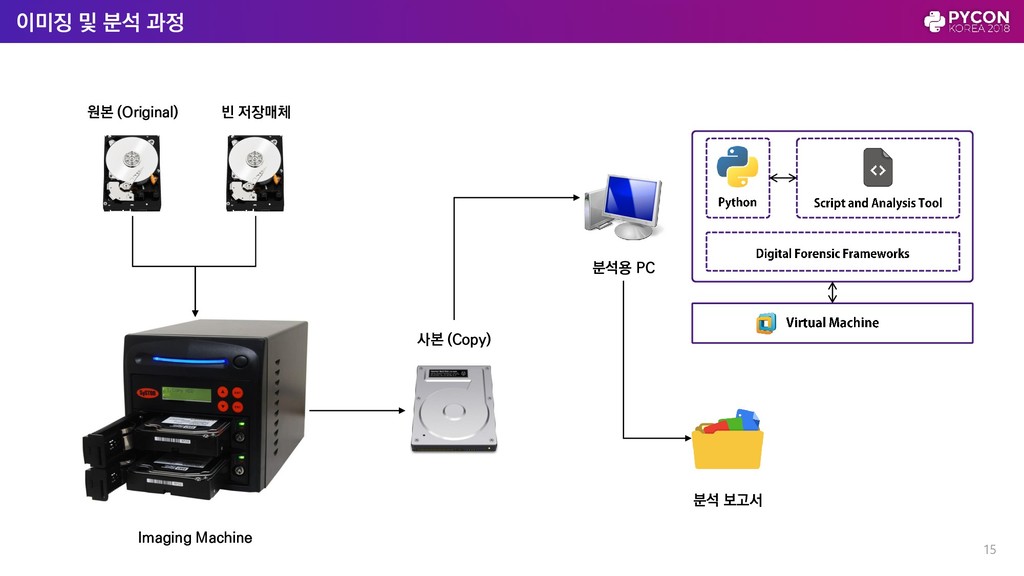

15. 이미징 및 분석 과정 15 원본 (Original) 빈 저장매체 사본 (Copy) Imaging Machine 분석용 PC 분석 보고서
16. 좋아요, 이젠 정확히 뭘 할 수 있는지 알아 봅시다.

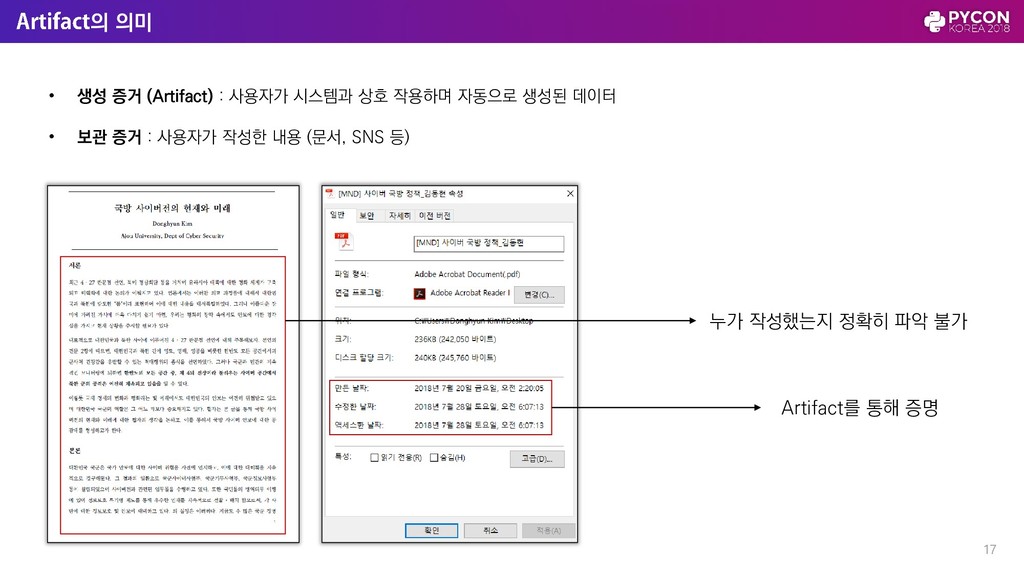

17. 의 의미 • 생성 증거 (Artifact) : 사용자가 시스템과 상호 작용하며 자동으로 생성된 데이터 • 보관 증거 : 사용자가 작성한 내용 (문서, SNS 등) 17 누가 작성했는지 정확히 파악 불가 Artifact를 통해 증명

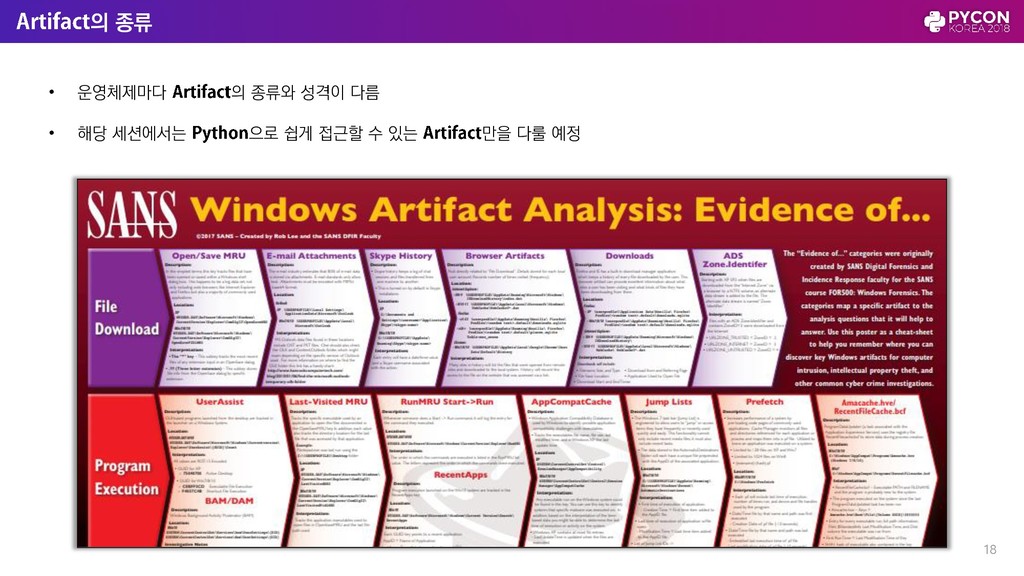

18. 의 종류 • 운영체제마다 의 종류와 성격이 다름 • 해당 세션에서는 으로 쉽게 접근할 수 있는 만을 다룰 예정 18
19. 포렌식의 기본, 를 알아본다.

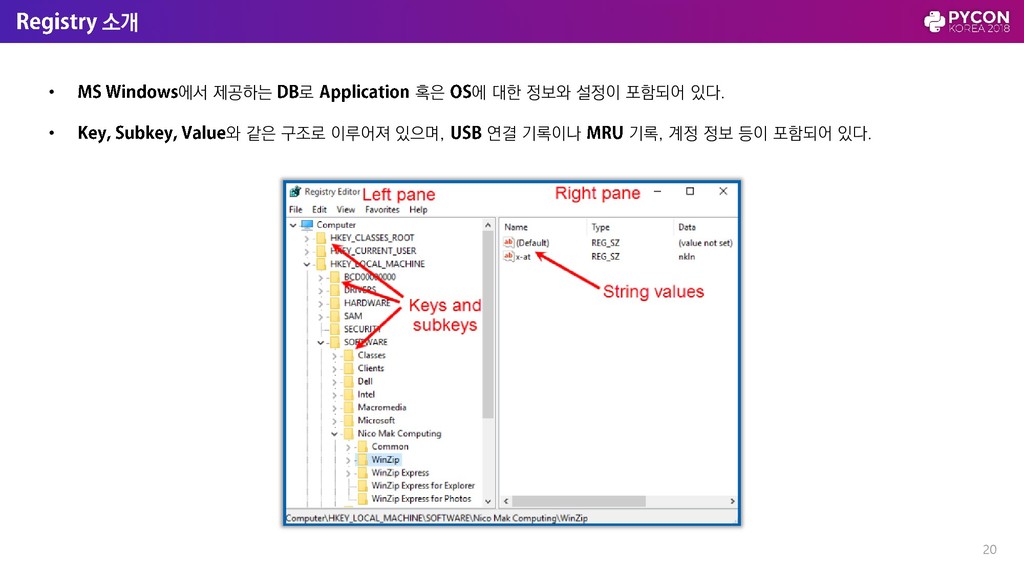

20. 소개 20 • 에서 제공하는 로 혹은 에 대한 정보와 설정이 포함되어 있다. • 와 같은 구조로 이루어져 있으며, 연결 기록이나 기록, 계정 정보 등이 포함되어 있다.

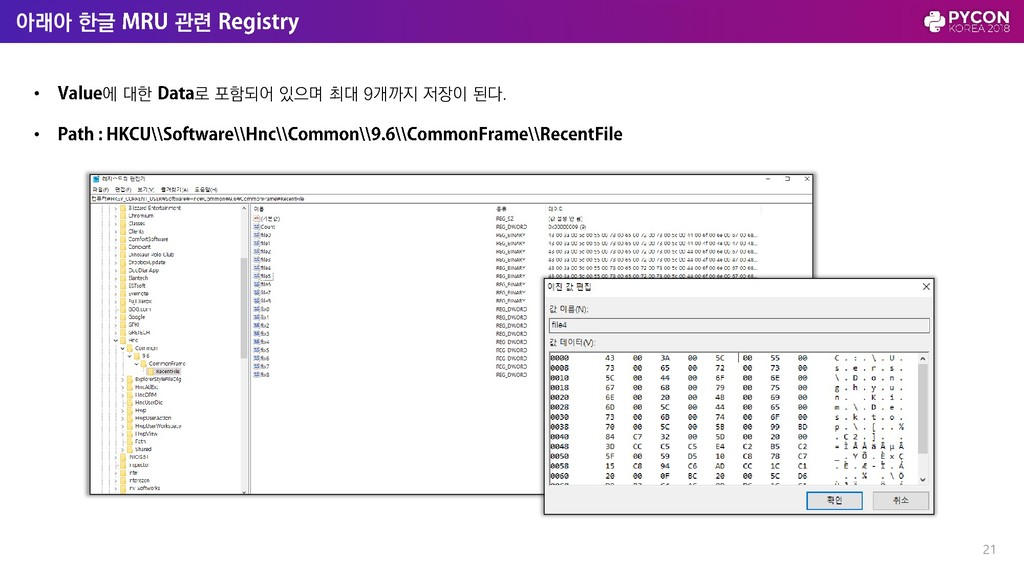

21. 아래아 한글 관련 21 • 에 대한 로 포함되어 있으며 최대 9개까지 저장이 된다. •

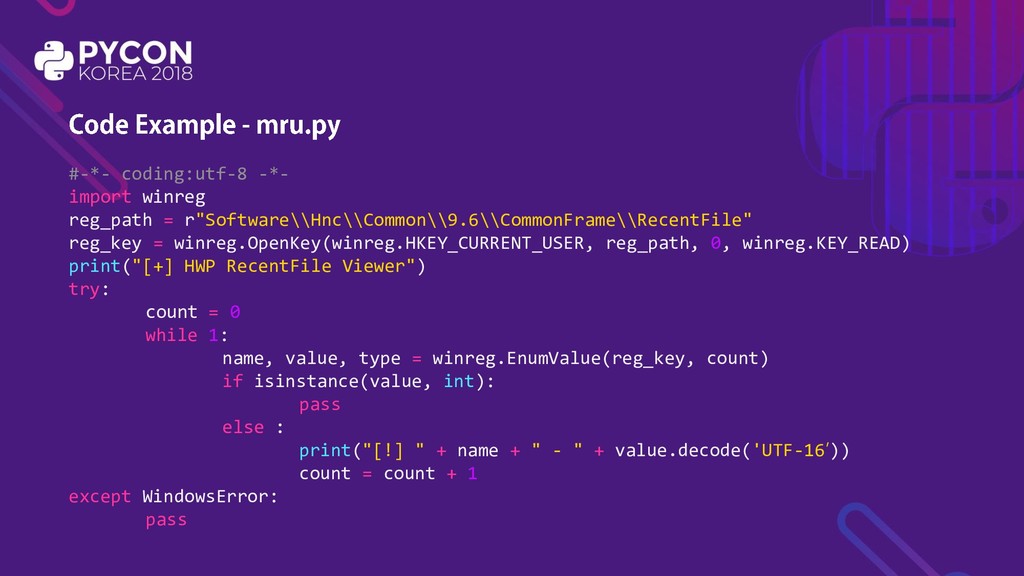

22. #-*- coding:utf-8 -*- import winreg reg_path = r"Software\\Hnc\\Common\\9.6\\CommonFrame\\RecentFile" reg_key = winreg.OpenKey(winreg.HKEY_CURRENT_USER, reg_path, 0, winreg.KEY_READ) print("[+] HWP RecentFile Viewer") try: count = 0 while 1: name, value, type = winreg.EnumValue(reg_key, count) if isinstance(value, int): pass else : print("[!] " + name + " - " + value.decode('UTF-16’)) count = count + 1 except WindowsError: pass

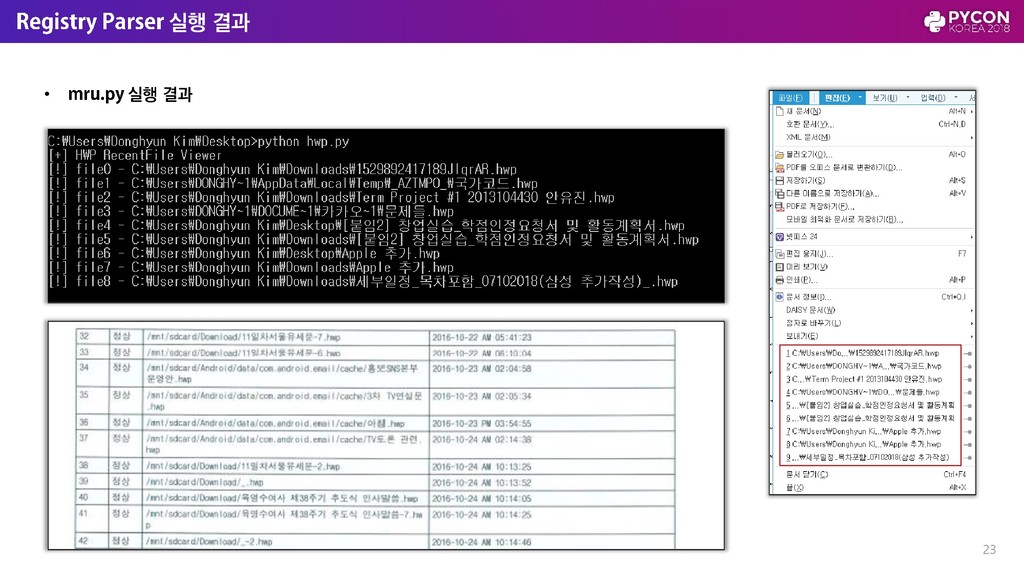

23. 실행 결과 23 • 실행 결과
24. 오늘 어떤 곳을 방문했니?

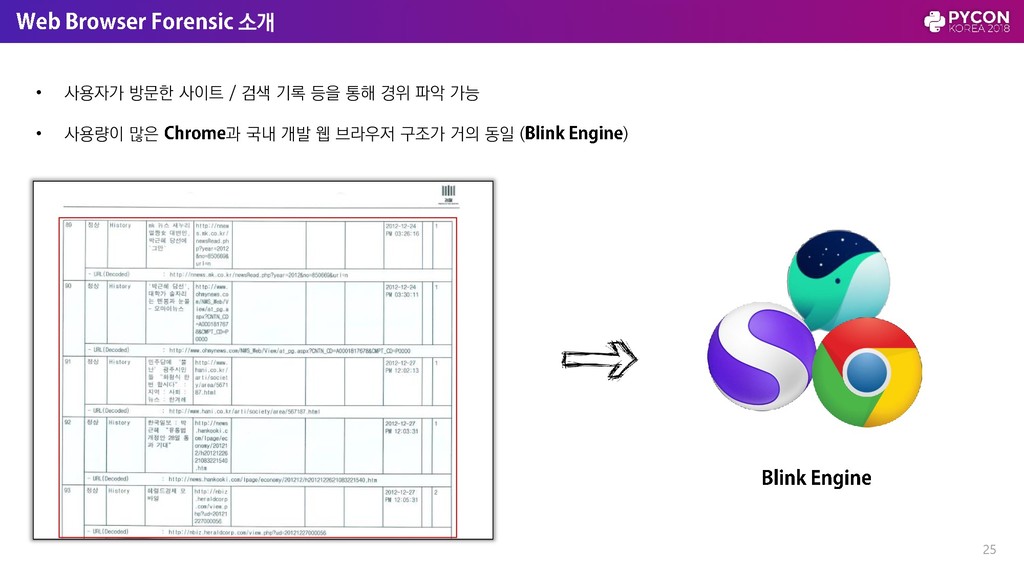

25. 소개 25 • 사용자가 방문한 사이트 / 검색 기록 등을 통해 경위 파악 가능 • 사용량이 많은 과 국내 개발 웹 브라우저 구조가 거의 동일 ( )

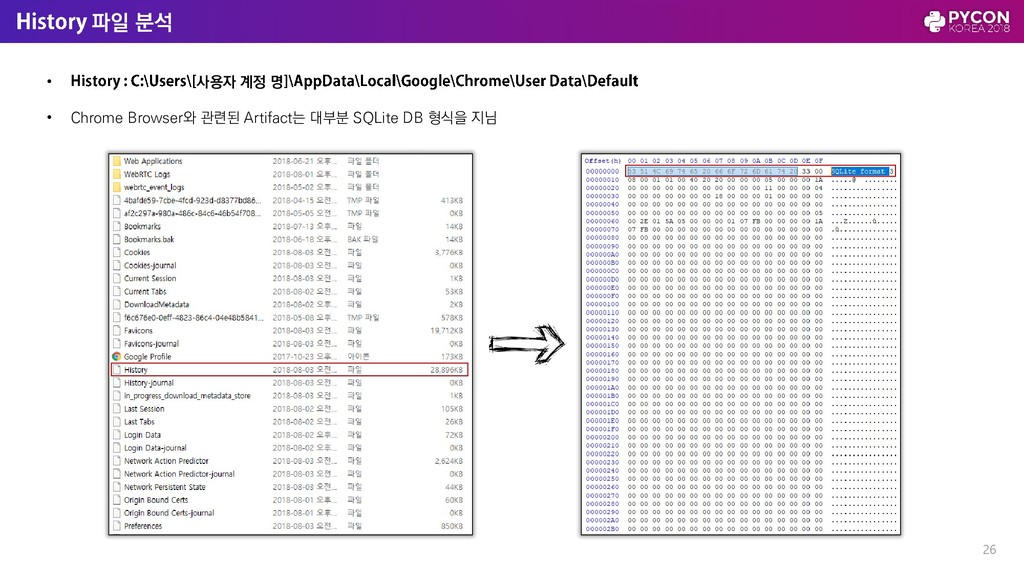

26. 파일 분석 • 사용자 계정 명 • Chrome Browser와 관련된 Artifact는 대부분 SQLite DB 형식을 지님 26

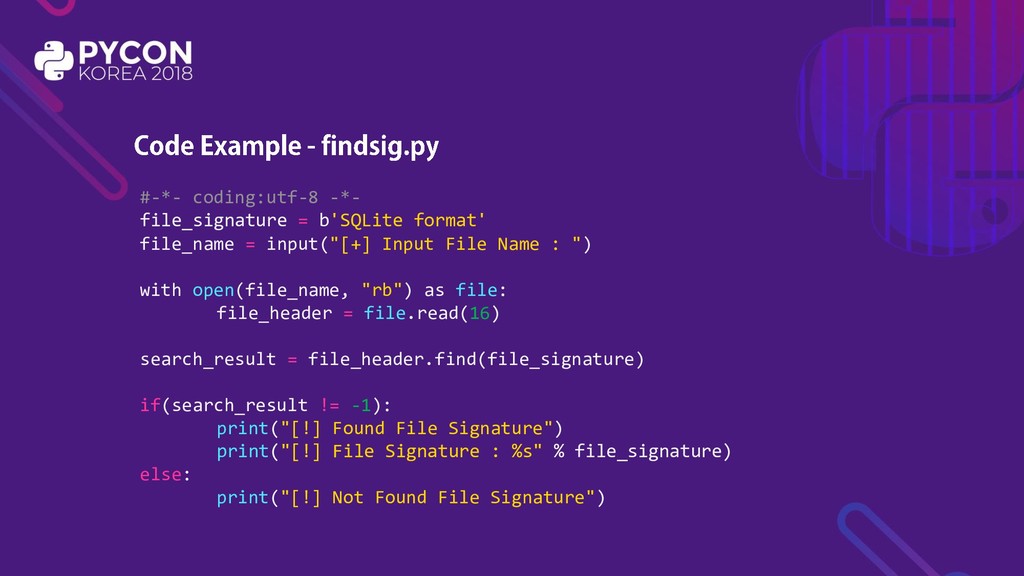

27. #-*- coding:utf-8 -*- file_signature = b'SQLite format' file_name = input("[+] Input File Name : ") with open(file_name, "rb") as file: file_header = file.read(16) search_result = file_header.find(file_signature) if(search_result != -1): print("[!] Found File Signature") print("[!] File Signature : %s" % file_signature) else: print("[!] Not Found File Signature")

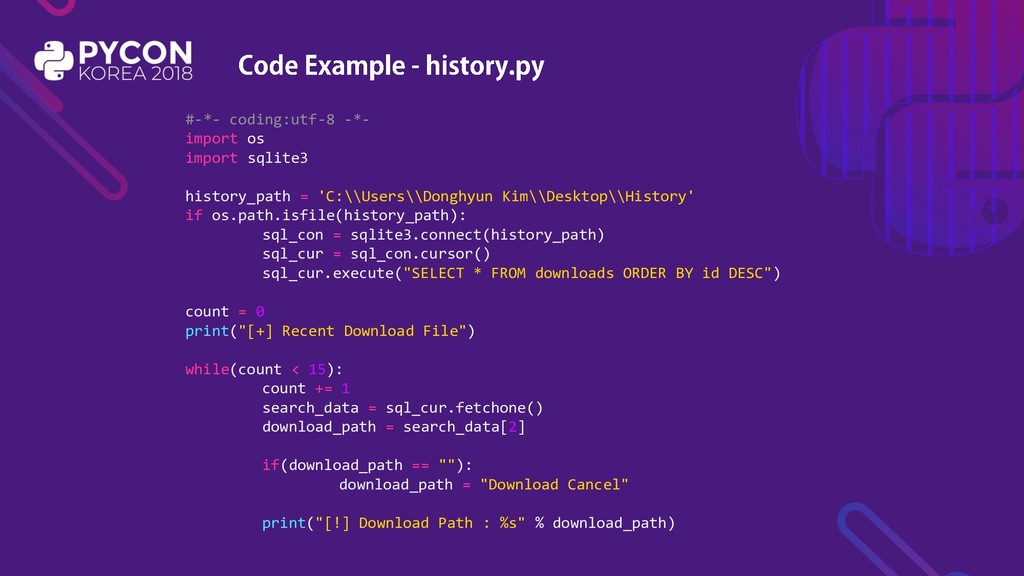

28. #-*- coding:utf-8 -*- import os import sqlite3 history_path = 'C:\\Users\\Donghyun Kim\\Desktop\\History' if os.path.isfile(history_path): sql_con = sqlite3.connect(history_path) sql_cur = sql_con.cursor() sql_cur.execute("SELECT * FROM downloads ORDER BY id DESC") count = 0 print("[+] Recent Download File") while(count < 15): count += 1 search_data = sql_cur.fetchone() download_path = search_data[2] if(download_path == ""): download_path = "Download Cancel" print("[!] Download Path : %s" % download_path)

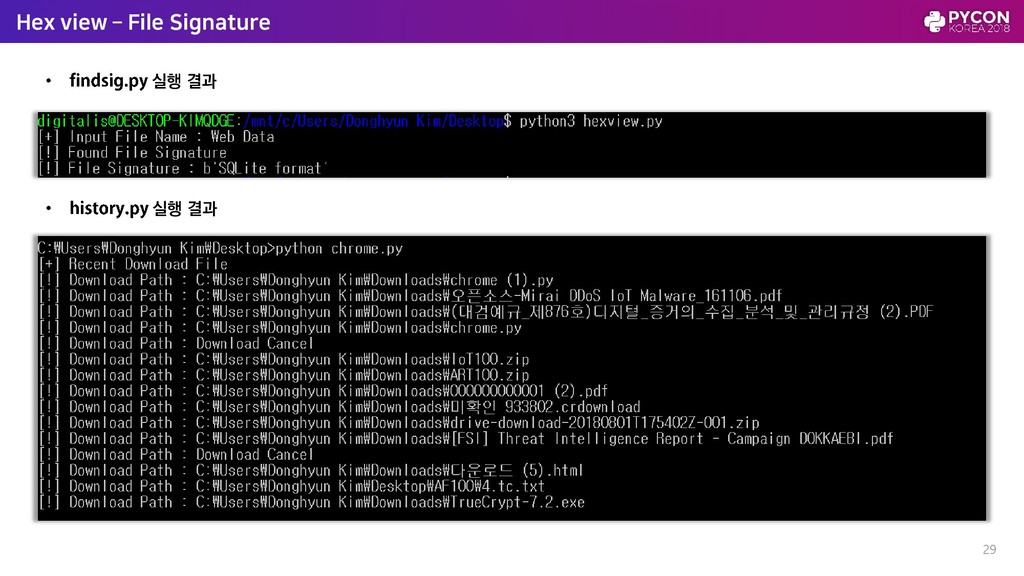

29. Hex view – File Signature 29 • 실행 결과 • 실행 결과
30. 이게 믿을 만한 증거인가? 바꿔 치기의 가능성은?

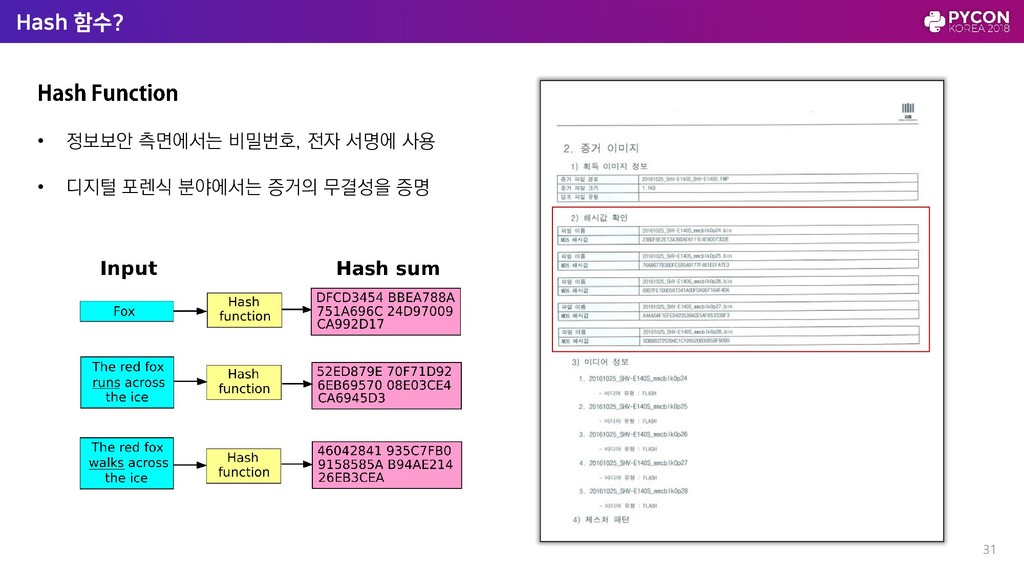

31. Hash 함수? 31 • 정보보안 측면에서는 비밀번호, 전자 서명에 사용 • 디지털 포렌식 분야에서는 증거의 무결성을 증명

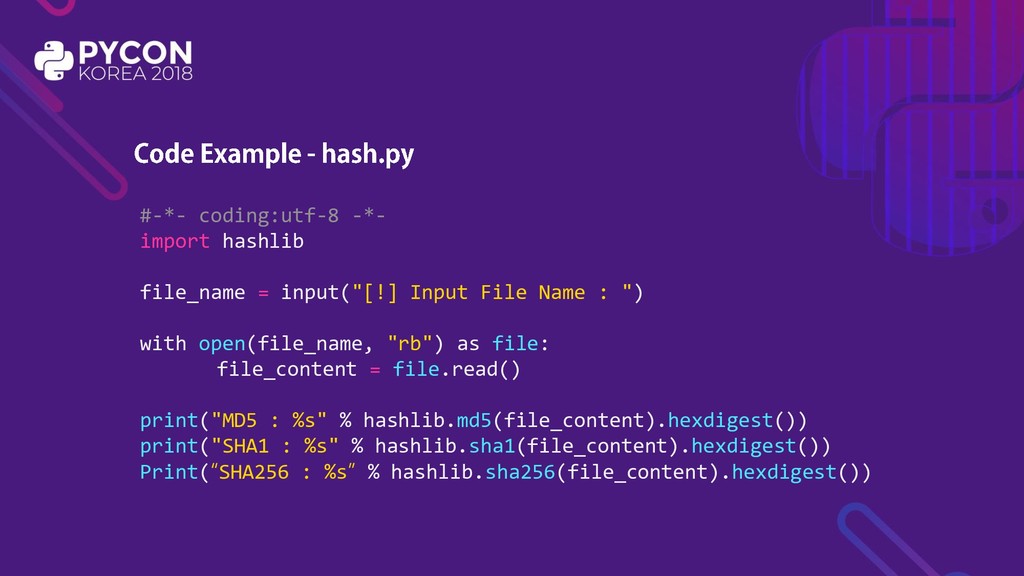

32. #-*- coding:utf-8 -*- import hashlib file_name = input("[!] Input File Name : ") with open(file_name, "rb") as file: file_content = file.read() print("MD5 : %s" % hashlib.md5(file_content).hexdigest()) print("SHA1 : %s" % hashlib.sha1(file_content).hexdigest()) Print(“SHA256 : %s” % hashlib.sha256(file_content).hexdigest())

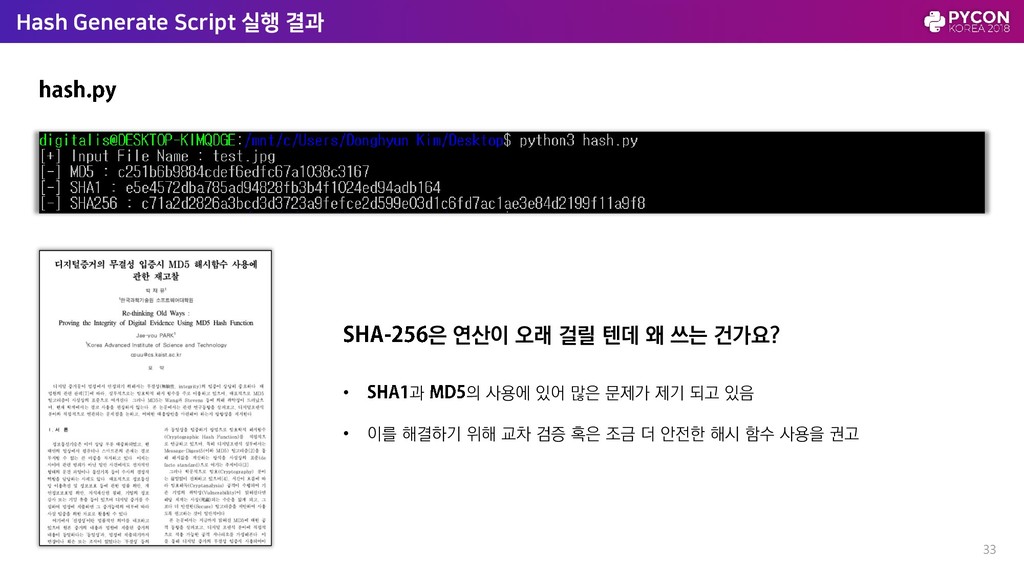

33. Hash Generate Script 실행 결과 33 • 과 의 사용에 있어 많은 문제가 제기 되고 있음 • 이를 해결하기 위해 교차 검증 혹은 조금 더 안전한 해시 함수 사용을 권고 은 연산이 오래 걸릴 텐데 왜 쓰는 건가요?
34. 날고 기어 봐야 결국 손바닥 안 인 것을..
35. 35 • 범죄자들도 바보는 아닌지라.. 요즘 디지털 포렌식을 의식해 을 수행한다. • 물리적으로나 (디가우징, 천공 등), 소프트웨어적 초기화를 시도 (포맷) • 지만 후에도 복원이 가능한 경우도 존재함

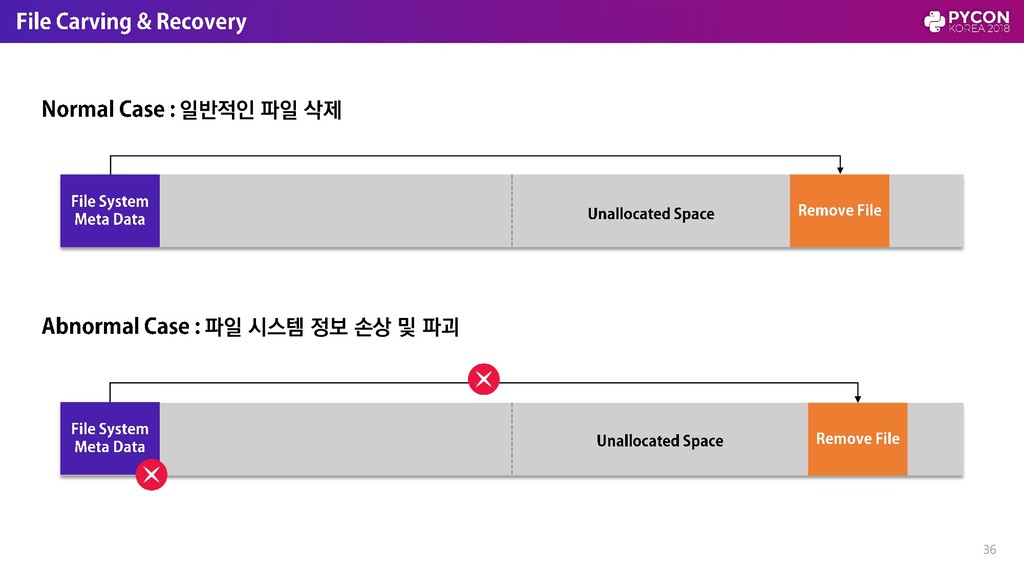

36. 36 파일 시스템 정보 손상 및 파괴 일반적인 파일 삭제

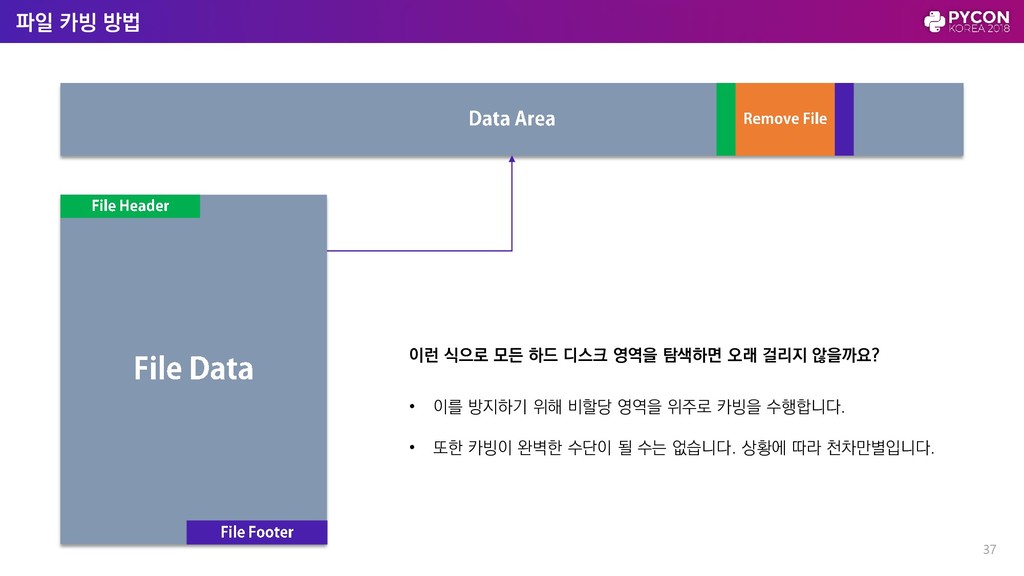

37. 파일 카빙 방법 37 • 이를 방지하기 위해 비할당 영역을 위주로 카빙을 수행합니다. • 또한 카빙이 완벽한 수단이 될 수는 없습니다. 상황에 따라 천차만별입니다. 이런 식으로 모든 하드 디스크 영역을 탐색하면 오래 걸리지 않을까요?

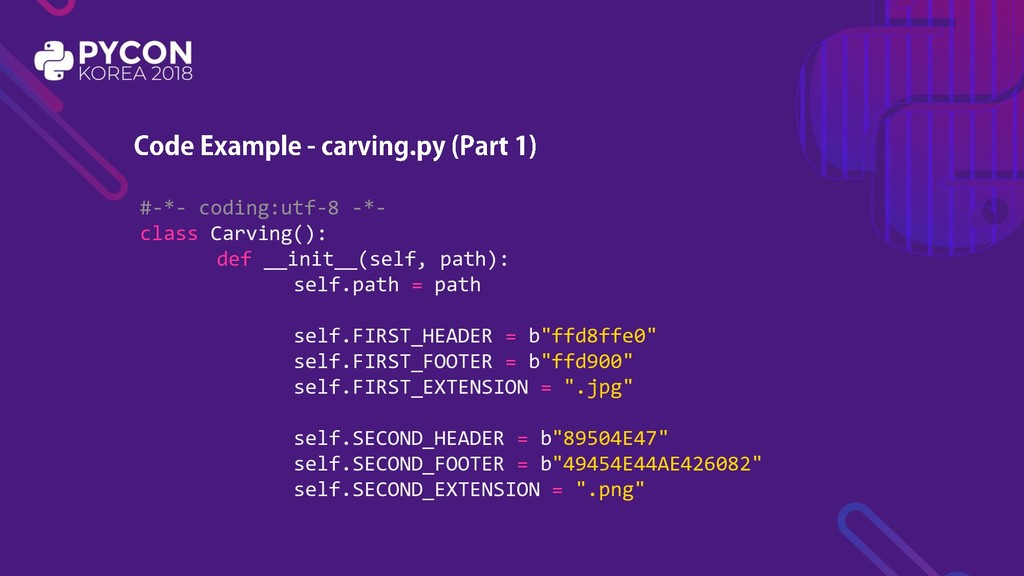

38. #-*- coding:utf-8 -*- class Carving(): def __init__(self, path): self.path = path self.FIRST_HEADER = b"ffd8ffe0" self.FIRST_FOOTER = b"ffd900" self.FIRST_EXTENSION = ".jpg" self.SECOND_HEADER = b"89504E47" self.SECOND_FOOTER = b"49454E44AE426082" self.SECOND_EXTENSION = ".png"

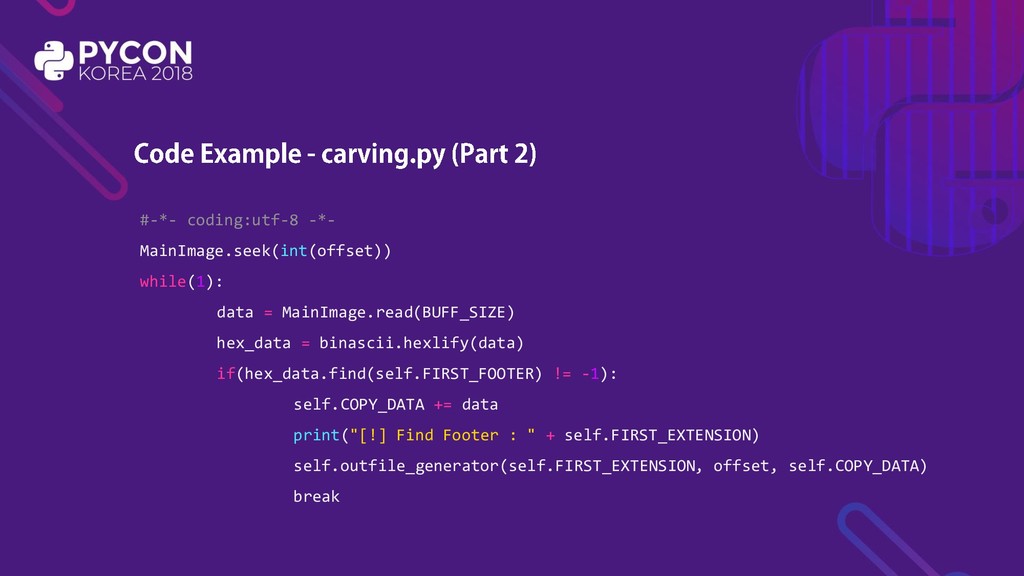

39. #-*- coding:utf-8 -*- MainImage.seek(int(offset)) while(1): data = MainImage.read(BUFF_SIZE) hex_data = binascii.hexlify(data) if(hex_data.find(self.FIRST_FOOTER) != -1): self.COPY_DATA += data print("[!] Find Footer : " + self.FIRST_EXTENSION) self.outfile_generator(self.FIRST_EXTENSION, offset, self.COPY_DATA) break

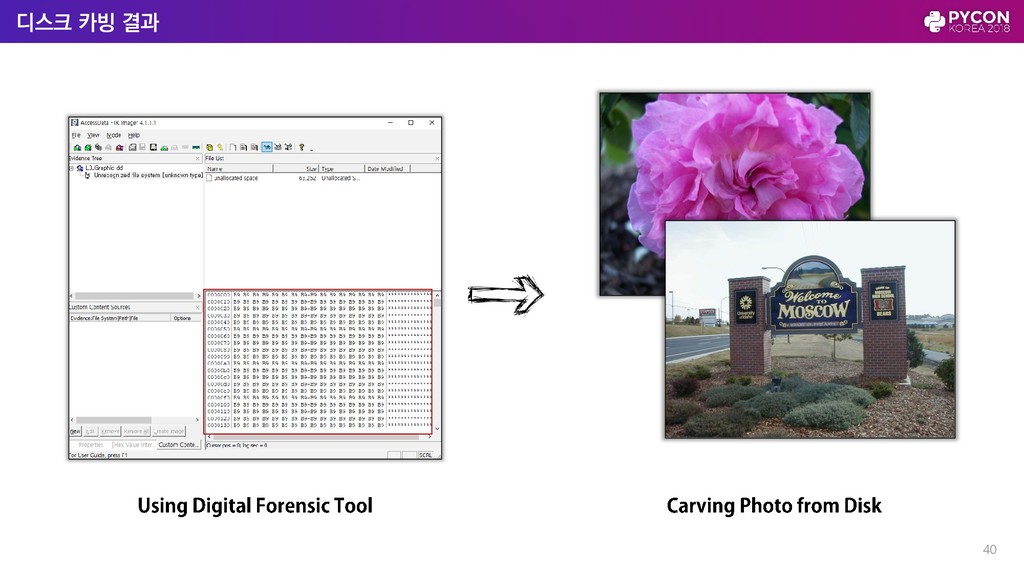

40. 40 디스크 카빙 결과
41. 삽질의 결과를 담아 보낼 차례

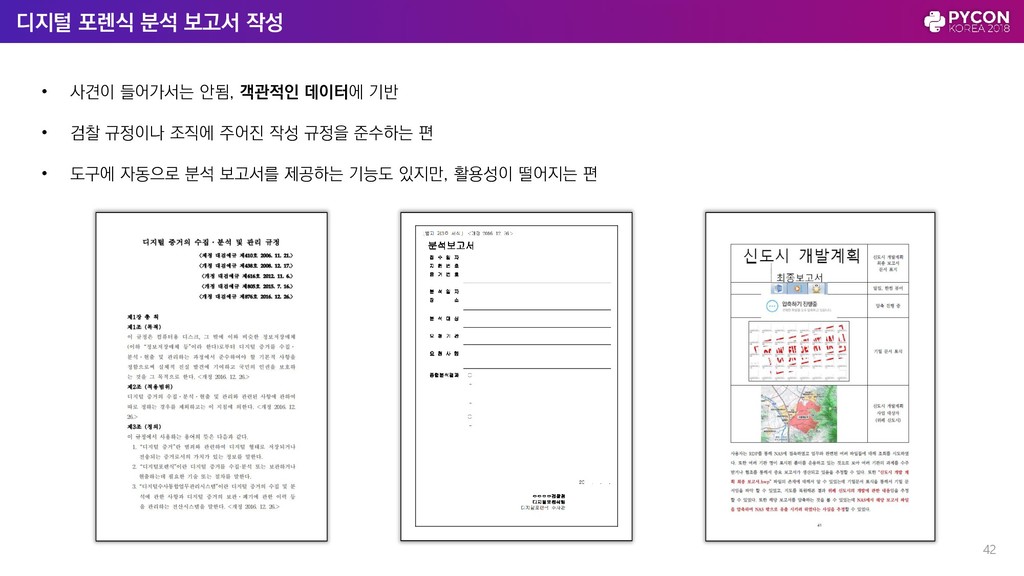

42. 디지털 포렌식 분석 보고서 작성 • 사견이 들어가서는 안됨, 객관적인 데이터에 기반 • 검찰 규정이나 조직에 주어진 작성 규정을 준수하는 편 • 도구에 자동으로 분석 보고서를 제공하는 기능도 있지만, 활용성이 떨어지는 편 42

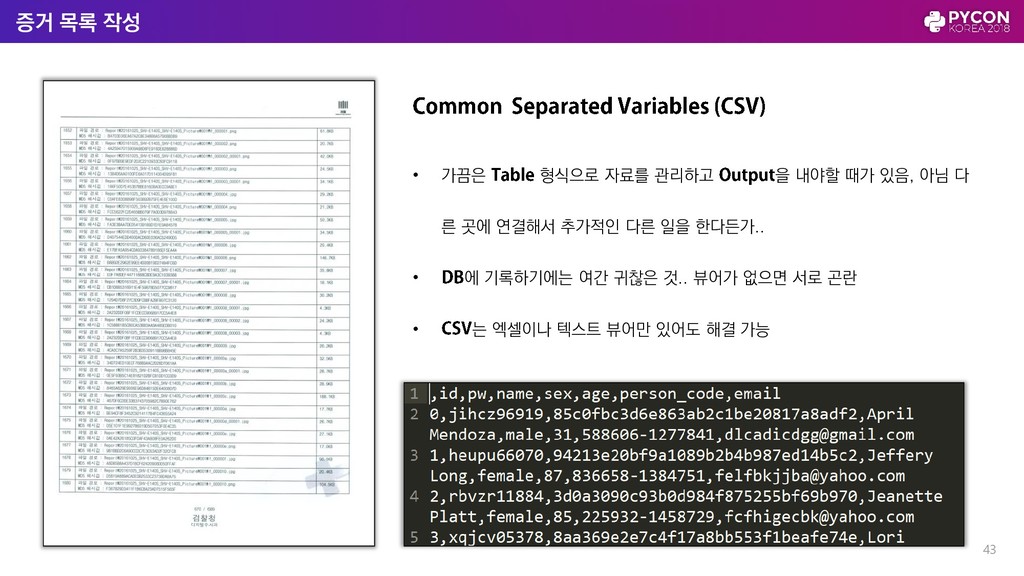

43. 증거 목록 작성 43 • 가끔은 형식으로 자료를 관리하고 을 내야할 때가 있음, 아님 다 른 곳에 연결해서 추가적인 다른 일을 한다든가.. • 에 기록하기에는 여간 귀찮은 것.. 뷰어가 없으면 서로 곤란 • 는 엑셀이나 텍스트 뷰어만 있어도 해결 가능

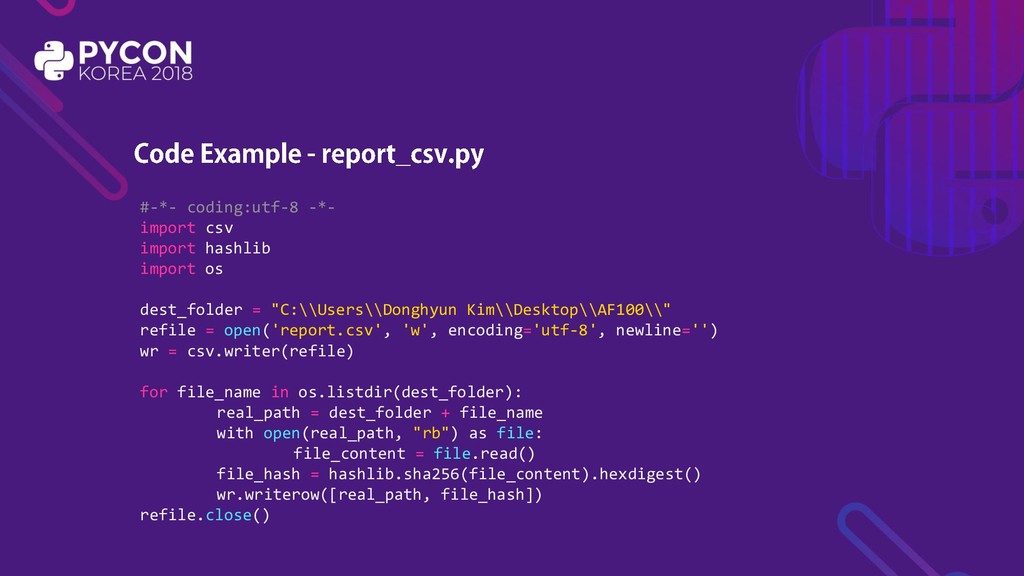

44. #-*- coding:utf-8 -*- import csv import hashlib import os dest_folder = "C:\\Users\\Donghyun Kim\\Desktop\\AF100\\" refile = open('report.csv', 'w', encoding='utf-8', newline='') wr = csv.writer(refile) for file_name in os.listdir(dest_folder): real_path = dest_folder + file_name with open(real_path, "rb") as file: file_content = file.read() file_hash = hashlib.sha256(file_content).hexdigest() wr.writerow([real_path, file_hash]) refile.close()

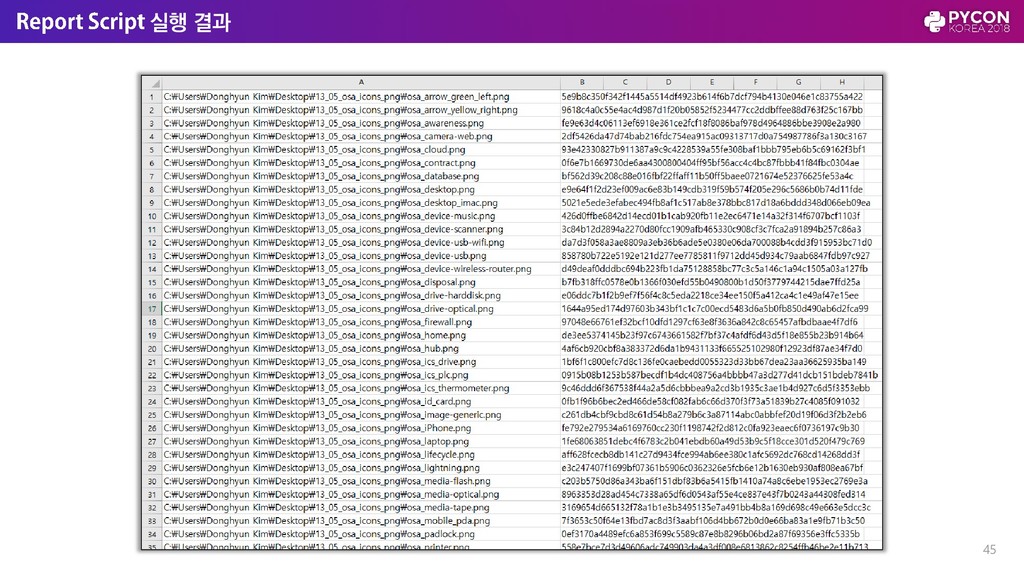

45. 실행 결과 45
46. 보기 좋은 데이터가 분석하기도 좋은 법

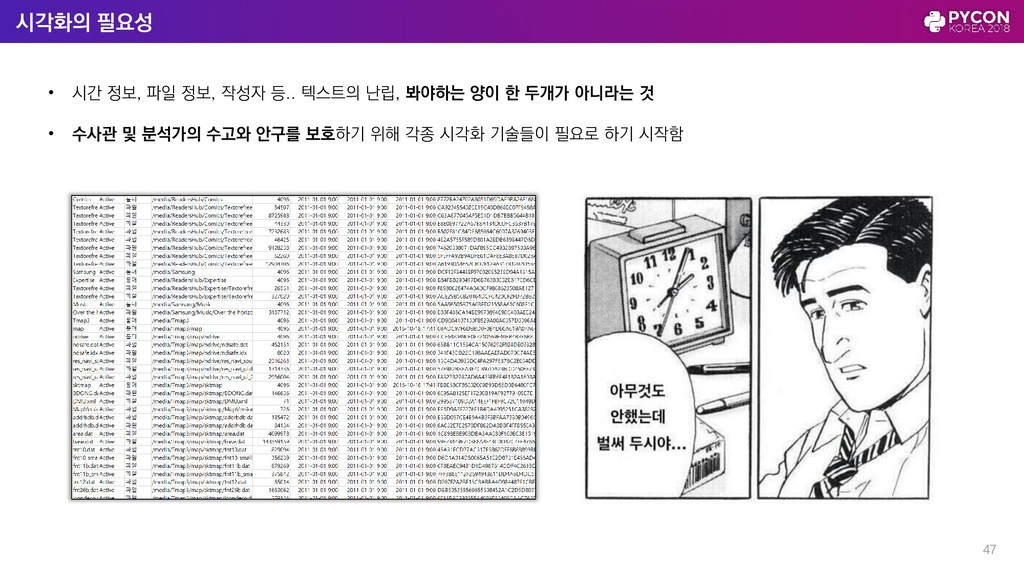

47. 시각화의 필요성 • 시간 정보, 파일 정보, 작성자 등.. 텍스트의 난립, 봐야하는 양이 한 두개가 아니라는 것 • 수사관 및 분석가의 수고와 안구를 보호하기 위해 각종 시각화 기술들이 필요로 하기 시작함 47

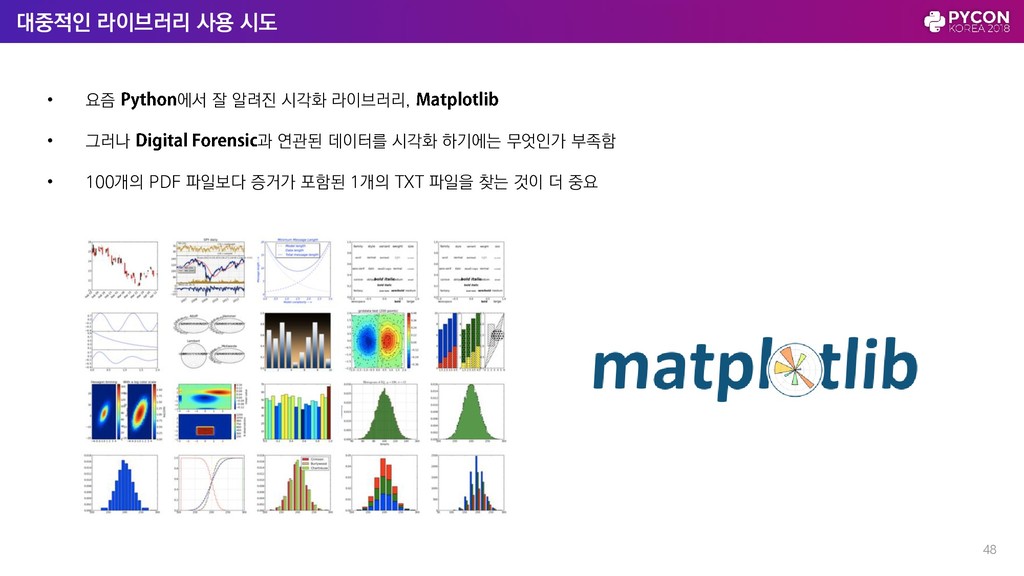

48. 대중적인 라이브러리 사용 시도 • 요즘 에서 잘 알려진 시각화 라이브러리, • 그러나 과 연관된 데이터를 시각화 하기에는 무엇인가 부족함 • 100개의 PDF 파일보다 증거가 포함된 1개의 TXT 파일을 찾는 것이 더 중요 48

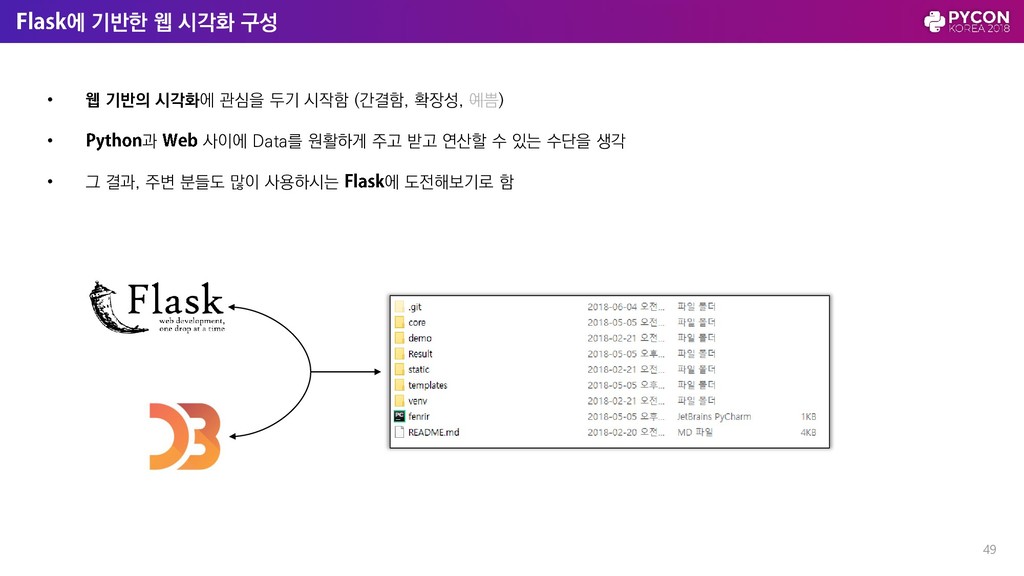

49. 에 기반한 웹 시각화 구성 49 • 웹 기반의 시각화에 관심을 두기 시작함 (간결함, 확장성, 예쁨) • 과 사이에 Data를 원활하게 주고 받고 연산할 수 있는 수단을 생각 • 그 결과, 주변 분들도 많이 사용하시는 에 도전해보기로 함

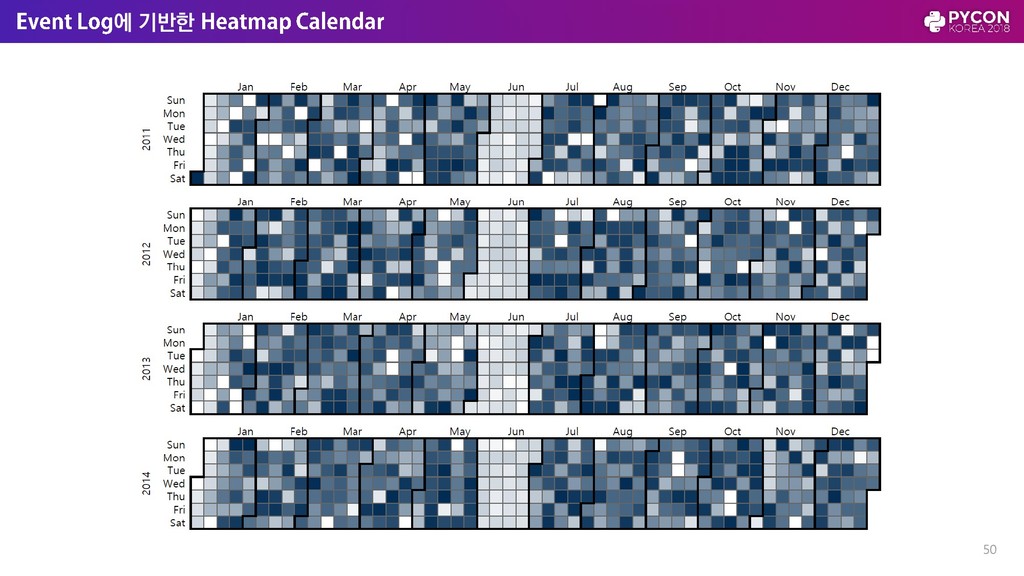

50. 에 기반한 50
51. 역시 내 손으로 만들어야 제 맛
52. 디지털 포렌식 도구 개발의 필요성 • 해당 과정을 으로 해주는 도구들이 존재하긴 함 • 그러나 뭔가 만족스럽지 못함.. 필요한 정보가 누락되기도.. • 솔루션이 비싸거나.. (기업 정부 대상이라 엄청 비쌈) 52

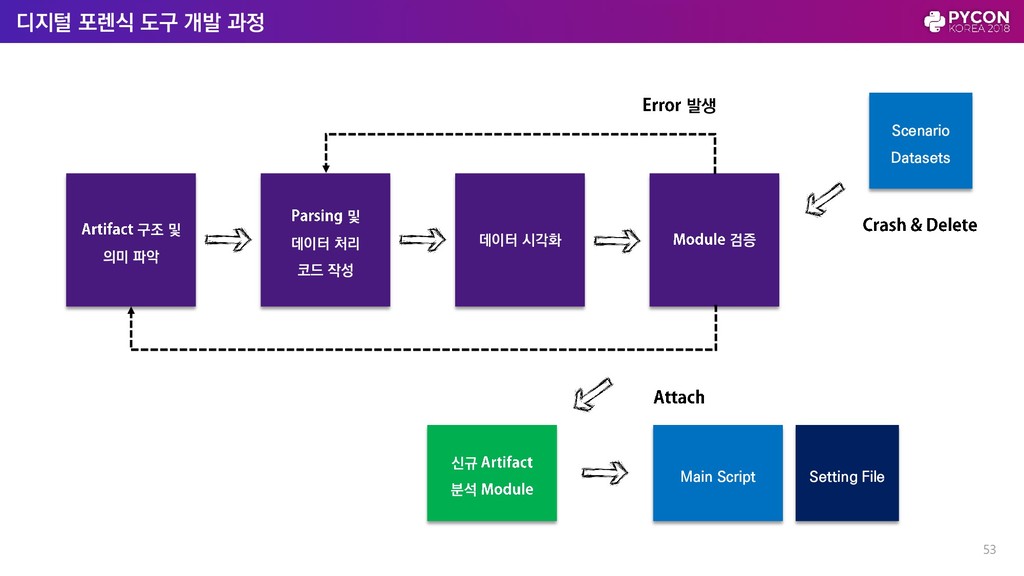

53. 디지털 포렌식 도구 개발 과정 53 구조 및 의미 파악 및 데이터 처리 코드 작성 데이터 시각화 검증 발생 신규 분석 Main Script Setting File Scenario Datasets

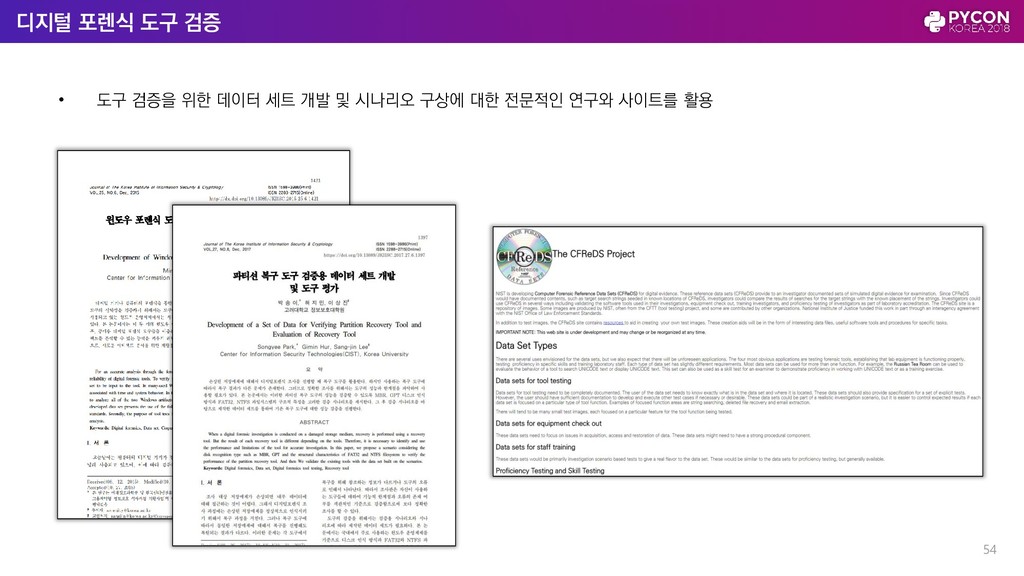

54. 54 디지털 포렌식 도구 검증 • 도구 검증을 위한 데이터 세트 개발 및 시나리오 구상에 대한 전문적인 연구와 사이트를 활용

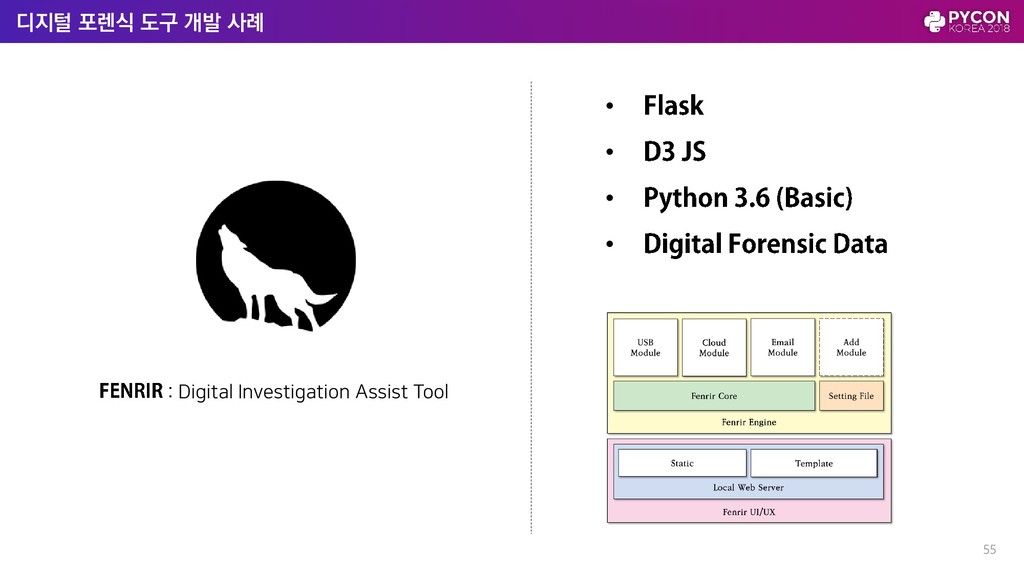

55. 디지털 포렌식 도구 개발 사례 : Digital Investigation Assist Tool • • • • 55
56. 56 도구 사용 스크린샷

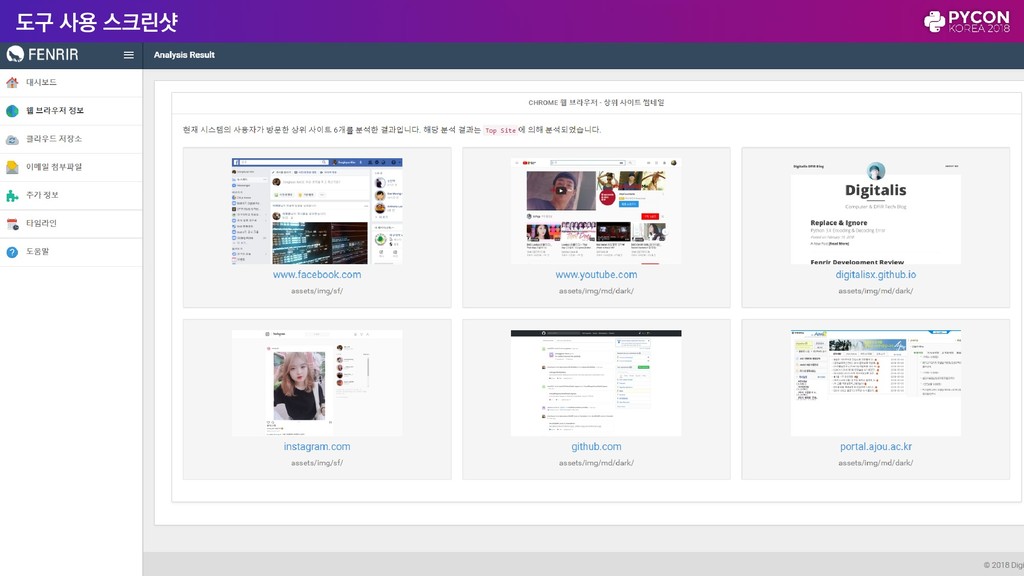

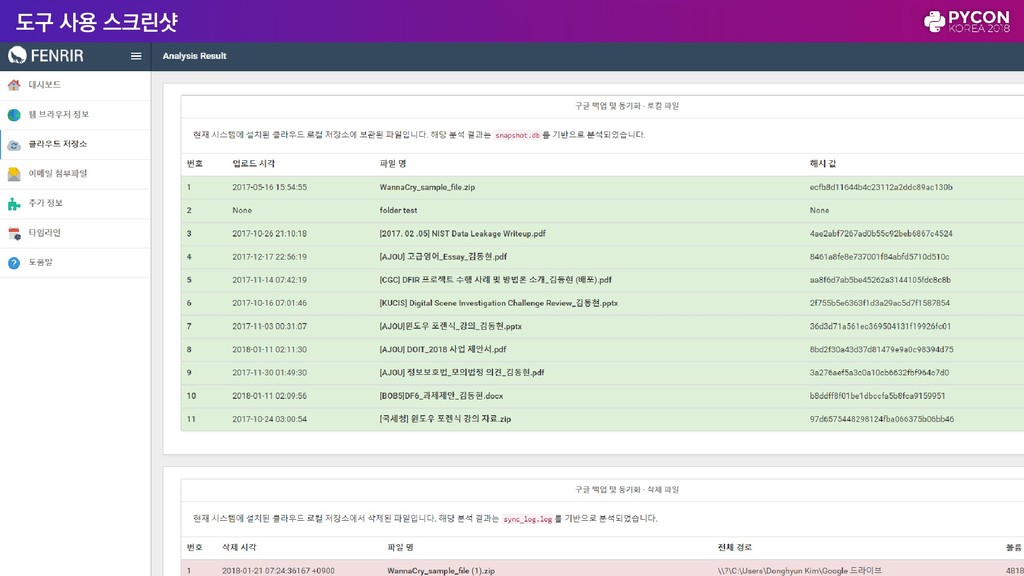

57. 57 도구 사용 스크린샷
58. 디지털 포렌식은 언제나 뉴비를 환영합니다.
59. 디지털 포렌식 학습 방법 59 • 정부기관 및 기업에서 주관하는 교육 프로그램 (KITRI BoB, K-Shield) • 인터넷에 존재하는 고수 님들의 글, 논문 (DFRWS) • 유료 강의 사이트
60. 그래서 마지막으로 하고 싶은 말은?
61. 뭐 아무렴 이런 것들을 같은 기술로 편하게 분석하면 안되시냐고 물으시는데 한 사람의 죄와 벌, 그 판단의 무게가 무거운 만큼 결국 분석은 사람이 해야 합니다.
62. 이런 것이 분명 어렵고 힘든 일이지만.. 재미와 사명감 하나로 버티고 있습니다. 사실 늘어나는 해커들과 하드 용량에 저희 한 숨이 비례합니다.
63. 그런 저희와 함께 진실을 밝힘에 도움이 되어주는 에게 감사의 인사를 보냅니다. 현직에서 뛰고 있을 때도 을 계속 사용할 수 있길 바라고 있습니다.
64. 더 많은 것을 다루지 못해 아쉬울 따름 무궁무진한 흔적들과 그와 연관된 활용 방법
65. 많이 부족했지만 이번 세션을 통해서 조금이라도 얻은 게 있으셨다면 그걸로 만족합니다. 디지털 포렌식에 대해 알고, 으로 할 수 있다는 것만 알아도 충분!
66. Find Job! Thanks to • (산업기능요원 보충역) • • • • • 66
67. 질의 응답 Question & Answer
68. 감사합니다. Thank You! 진실은 언제나 하나! : Python으로 만나보는 Digital Forensic
