映像・音声伝送システム

紹介動画
https://youtu.be/rOB1k5ZqjDM?si=mQUx74O35UG8NGFK

Transcript

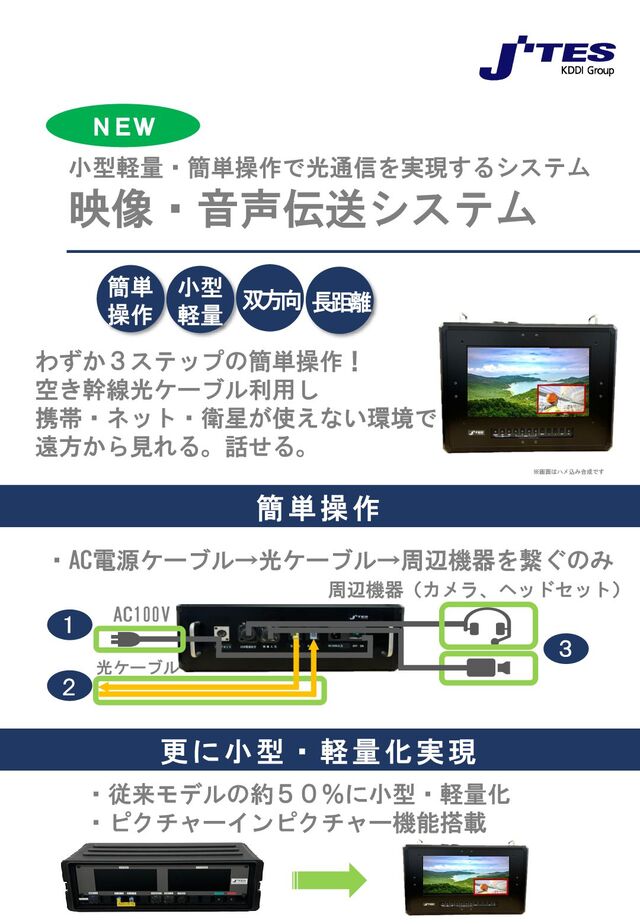

1. 小型軽量・簡単操作で光通信を実現するシステム 映像・音声伝送システム ＮＥＷ わずか３ステップの簡単操作！ 空き幹線光ケーブル利用し 携帯・ネット・衛星が使えない環境で 遠方から見れる。話せる。 簡単 操作 小型 軽量 長距離 双方向 ※画面はハメ込み合成です 簡単操作 周辺機器（カメラ、ヘッドセット） AC100V 光ケーブル １ ３ ２ ・AC電源ケーブル→光ケーブル→周辺機器を繋ぐのみ 更に小型・軽量化実現 ・従来モデルの約５０％に小型・軽量化 ・ピクチャーインピクチャー機能搭載
