Japan VCC 2025 問題解説

Transcript

1. Japan VCC 2025 問題解説 cartagaitai勉強会#4 @smz 1

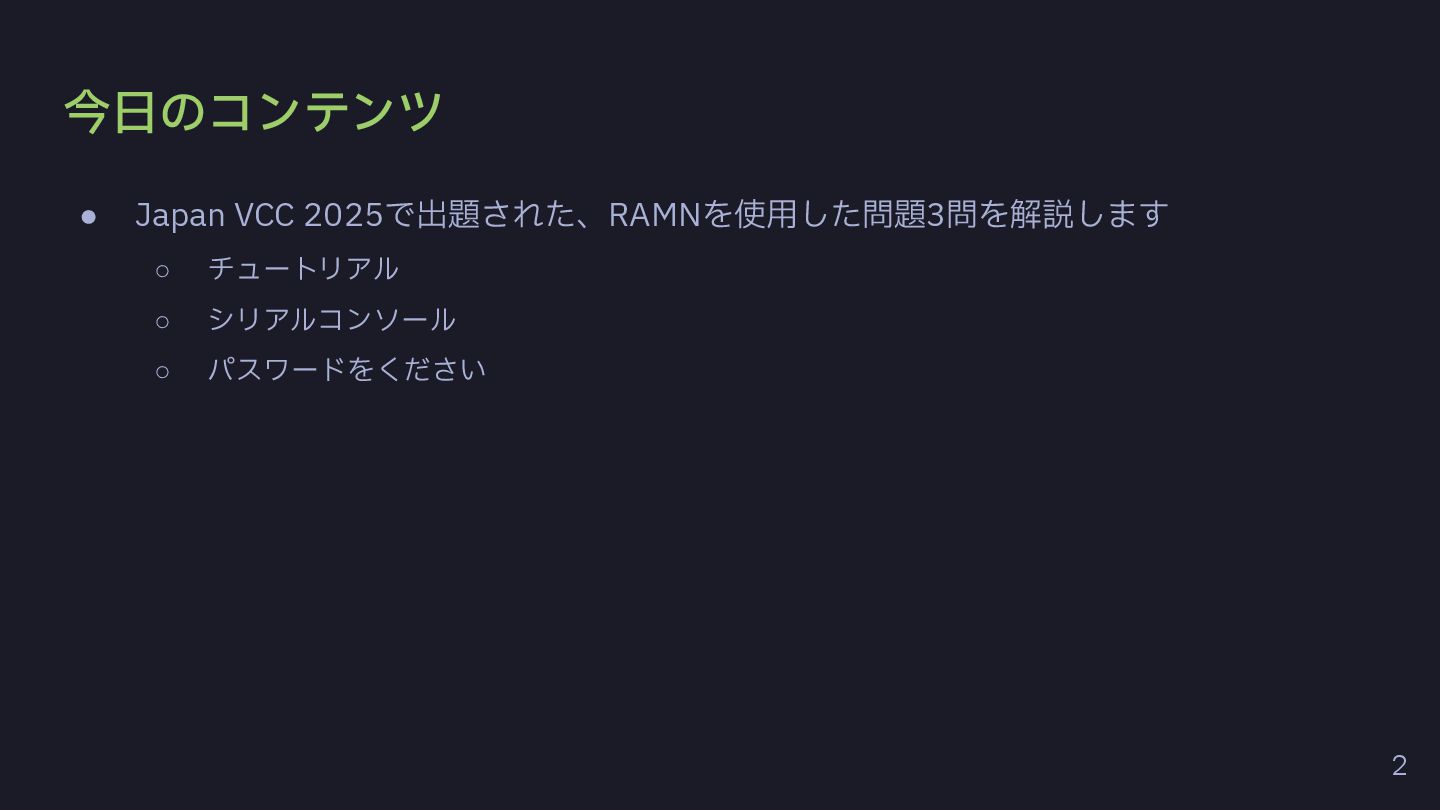

2. 今⽇のコンテンツ • Japan VCC 2025で出題された、RAMNを使⽤した問題3問を解説します ◦ チュートリアル ◦ シリアルコンソール ◦ パスワードをください 2
3. チュートリアル 3

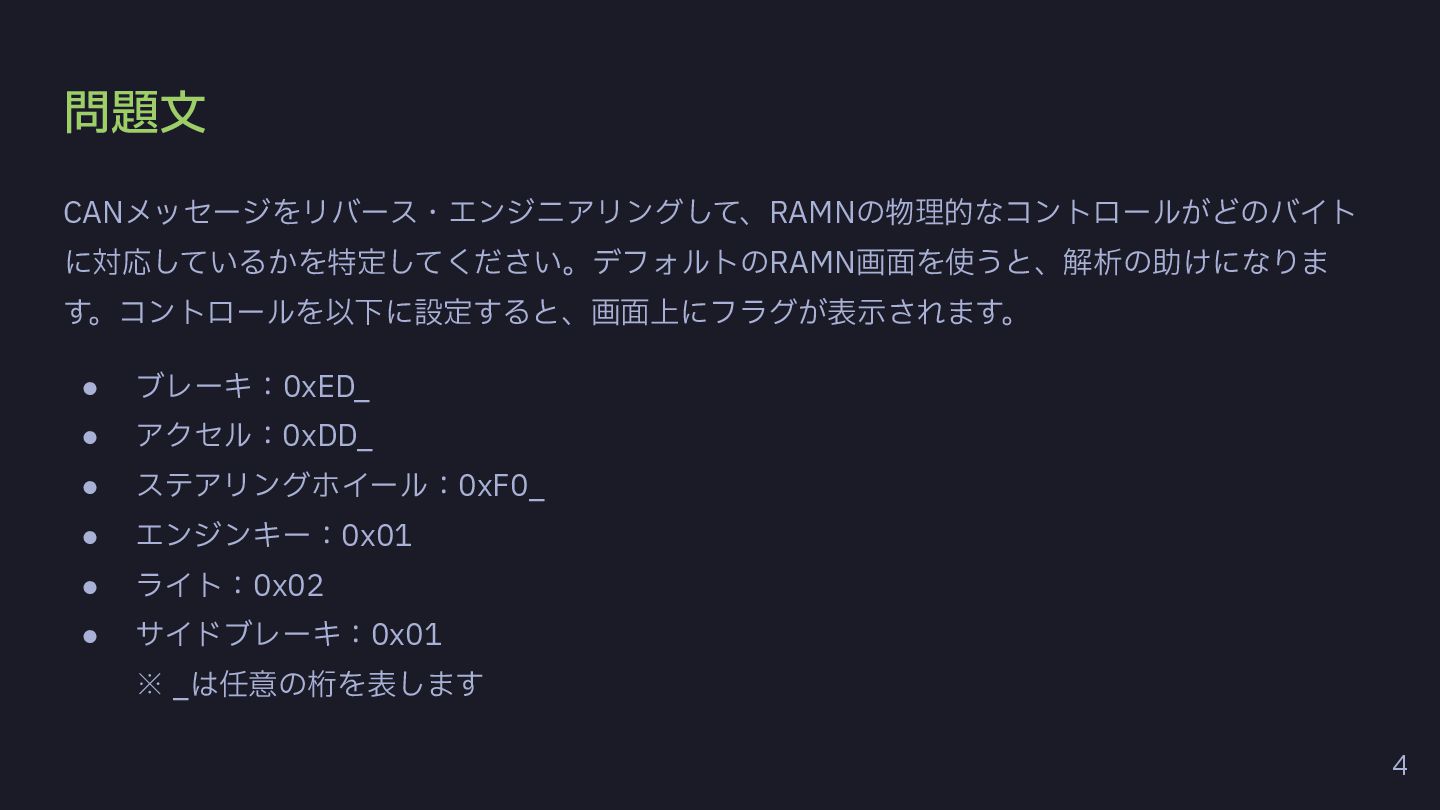

4. 問題⽂ 4 CANメッセージをリバース・エンジニアリングして、RAMNの物理的なコントロールがどのバイト に対応しているかを特定してください。デフォルトのRAMN画⾯を使うと、解析の助けになりま す。コントロールを以下に設定すると、画⾯上にフラグが表⽰されます。 • ブレーキ：0xED_ • アクセル：0xDD_ • ステアリングホイール：0xF0_ • エンジンキー：0x01 • ライト：0x02 • サイドブレーキ：0x01 ※ _は任意の桁を表します

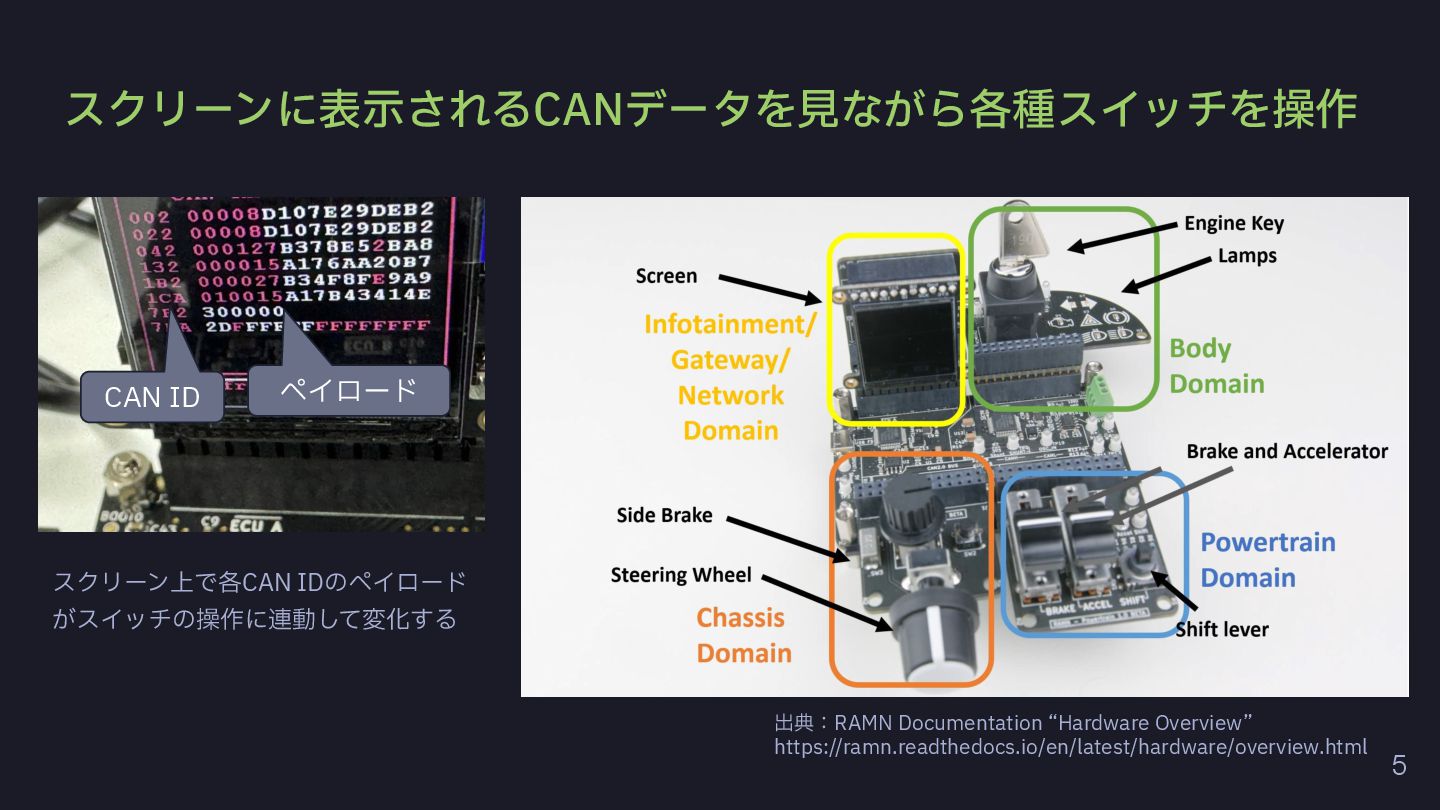

5. スクリーンに表⽰されるCANデータを⾒ながら各種スイッチを操作 5 出典：RAMN Documentation “Hardware Overview” https://ramn.readthedocs.io/en/latest/hardware/overview.html CAN ID ペイロード スクリーン上で各CAN IDのペイロード がスイッチの操作に連動して変化する

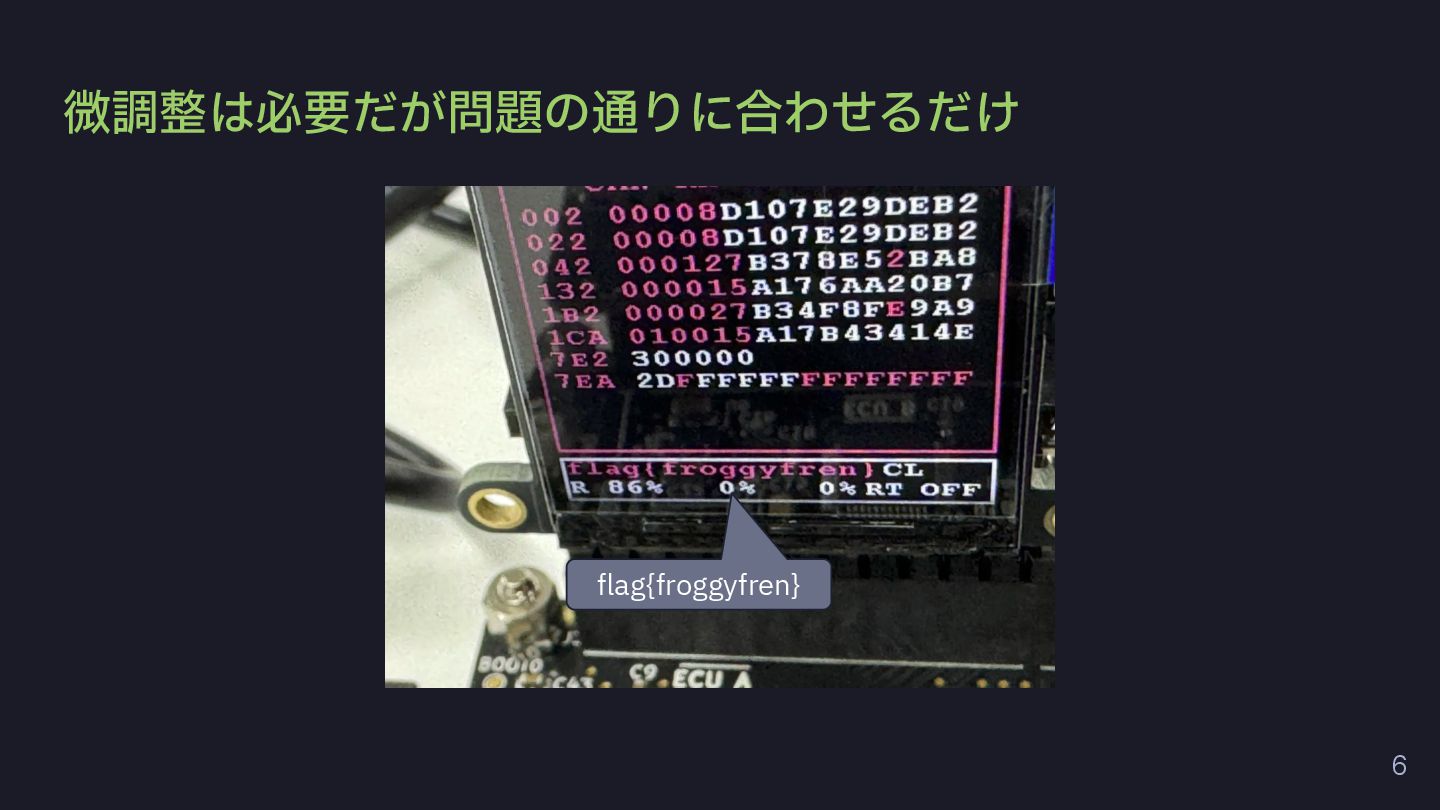

6. 微調整は必要だが問題の通りに合わせるだけ 6 flag{froggyfren}
7. シリアルコンソール 7

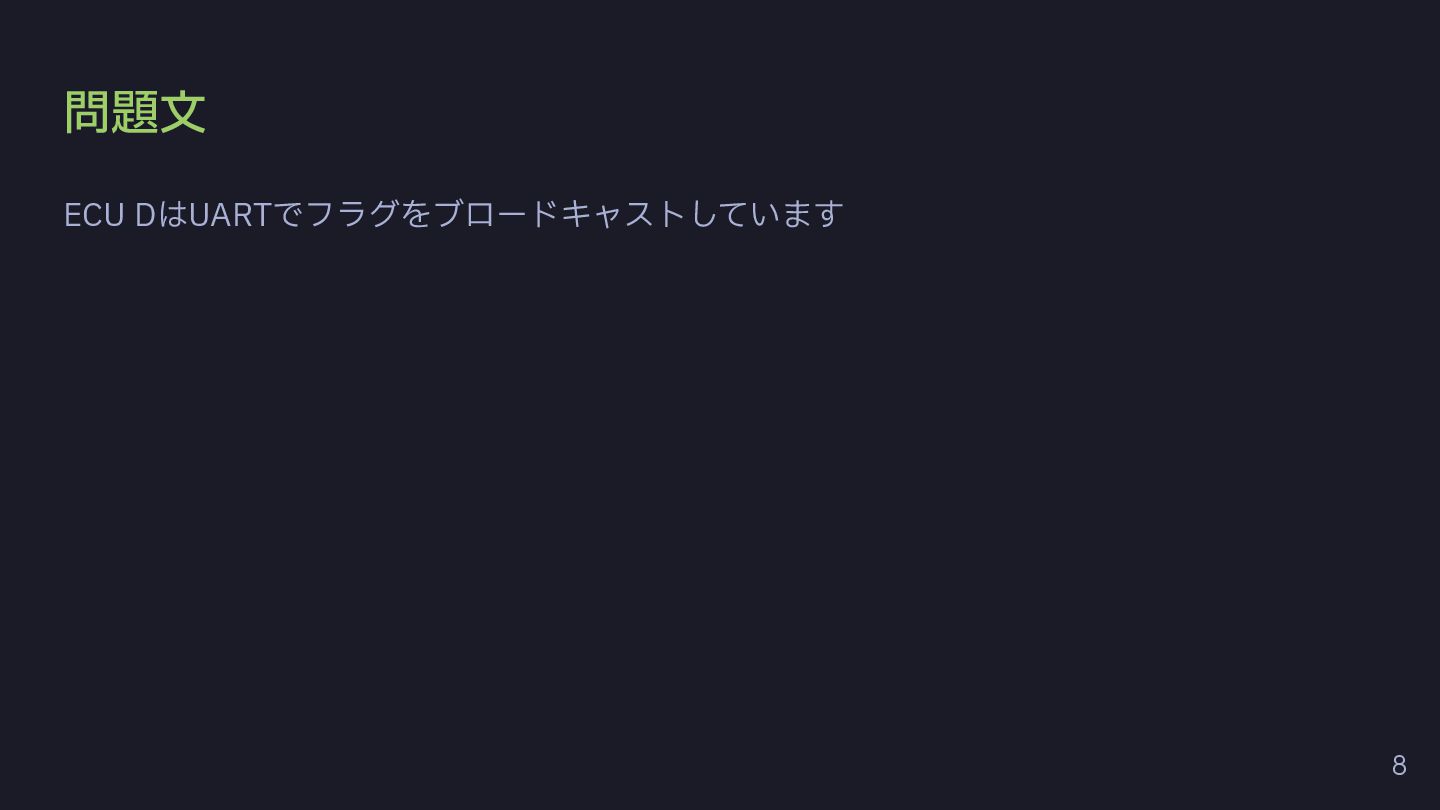

8. 問題⽂ 8 ECU DはUARTでフラグをブロードキャストしています

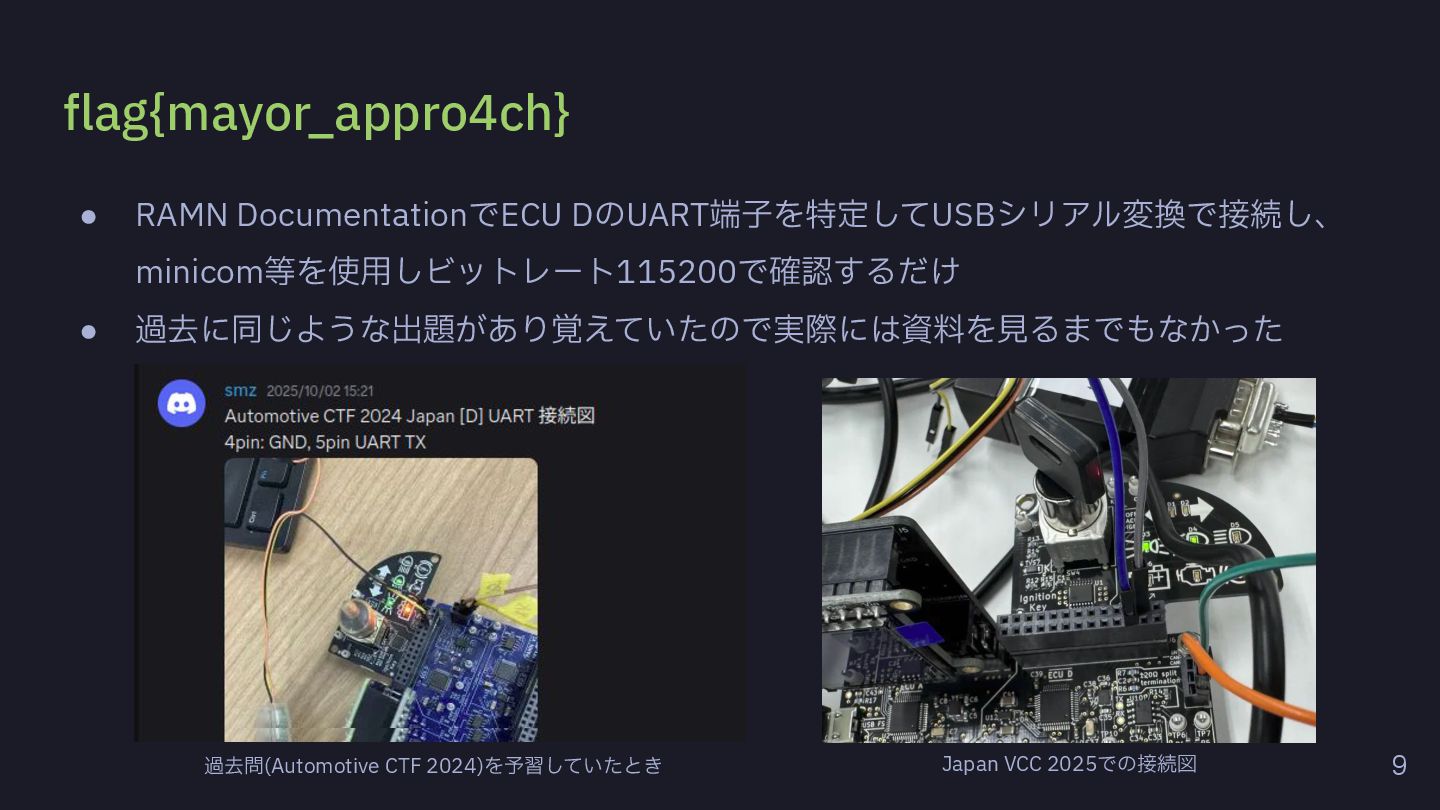

9. flag{mayor_appro4ch} 9 • RAMN DocumentationでECU DのUART端⼦を特定してUSBシリアル変換で接続し、 minicom等を使⽤しビットレート115200で確認するだけ • 過去に同じような出題があり覚えていたので実際には資料を⾒るまでもなかった 過去問(Automotive CTF 2024)を予習していたとき Japan VCC 2025での接続図
10. パスワードをください 10

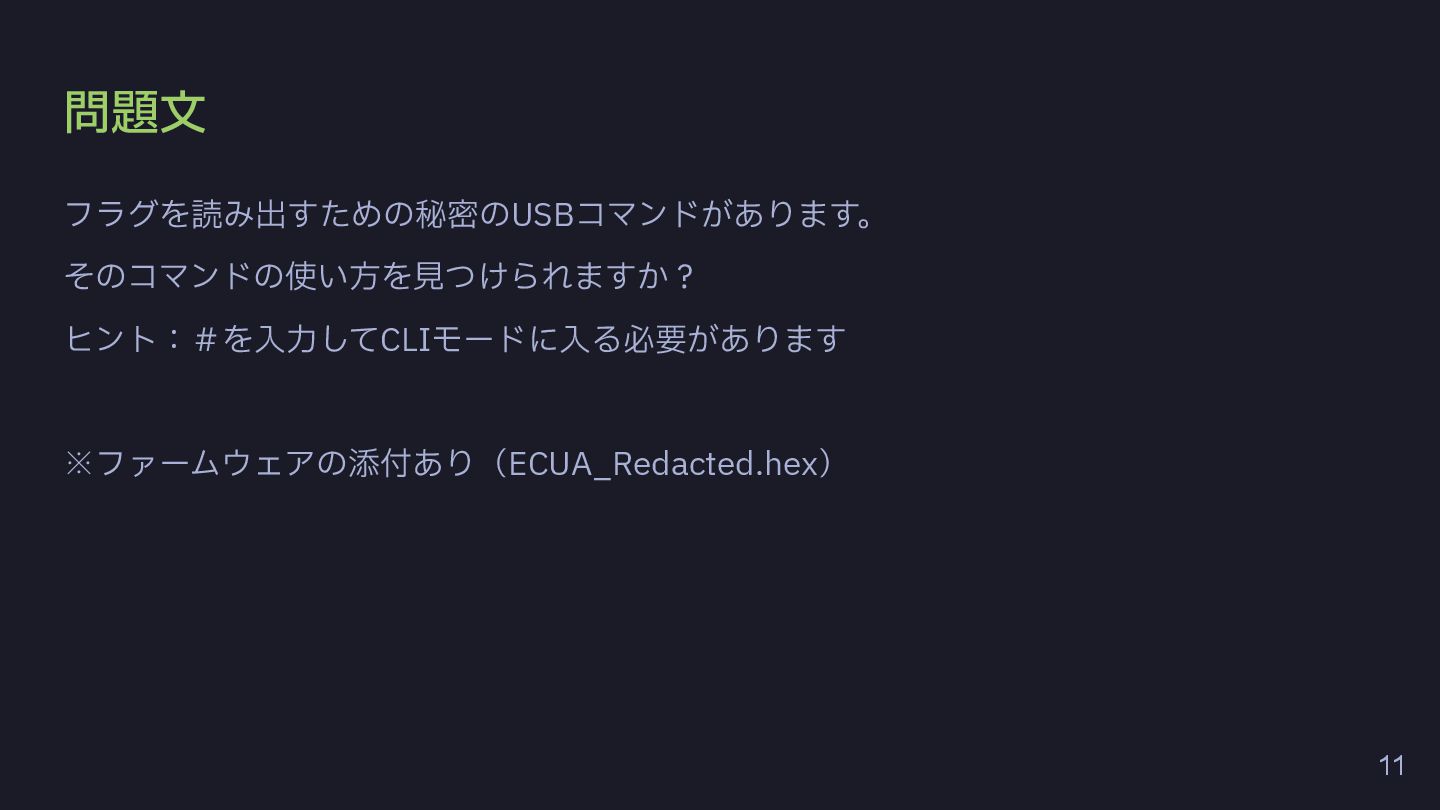

11. 問題⽂ 11 フラグを読み出すための秘密のUSBコマンドがあります。 そのコマンドの使い⽅を⾒つけられますか？ ヒント：＃を⼊⼒してCLIモードに⼊る必要があります ※ファームウェアの添付あり（ECUA_Redacted.hex）

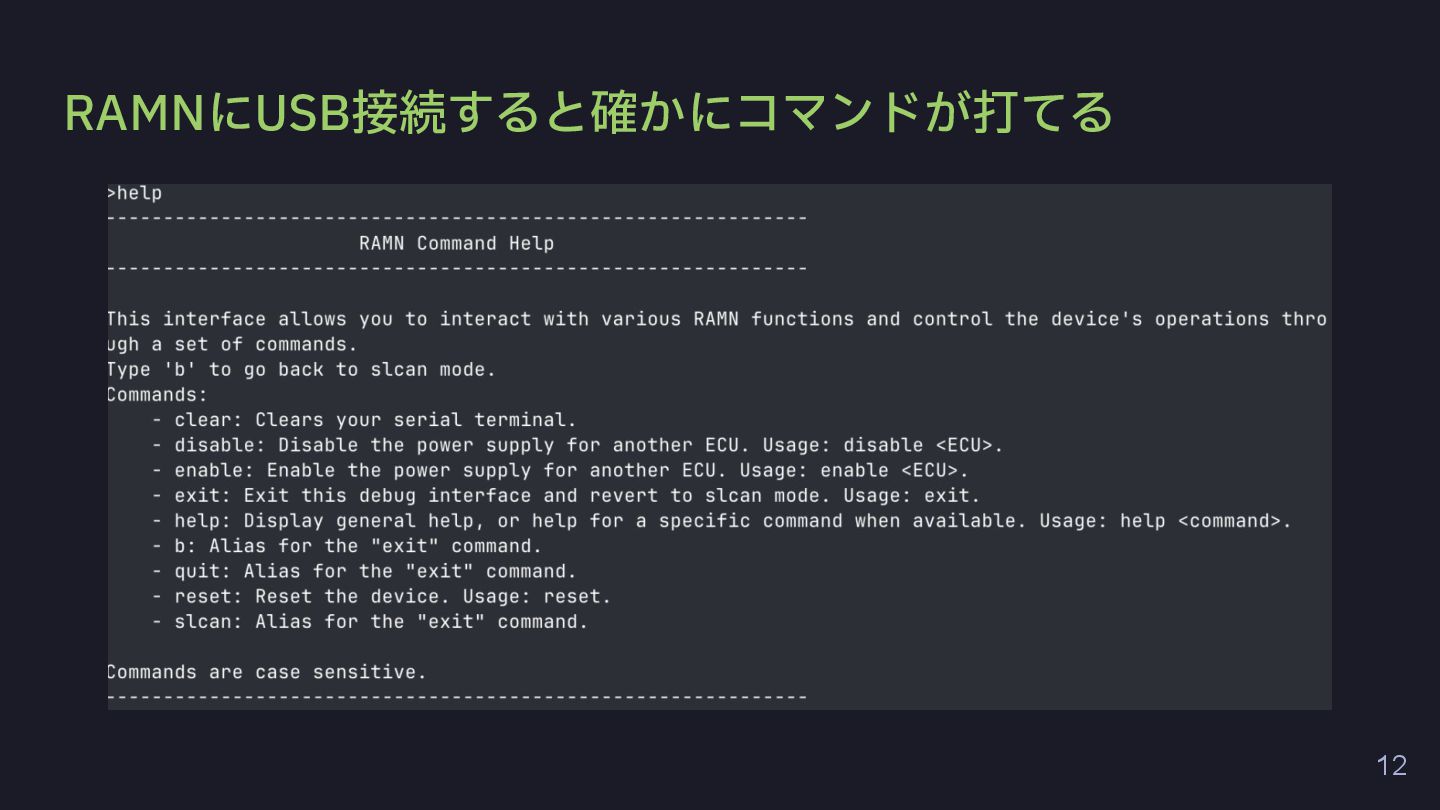

12. RAMNにUSB接続すると確かにコマンドが打てる 12

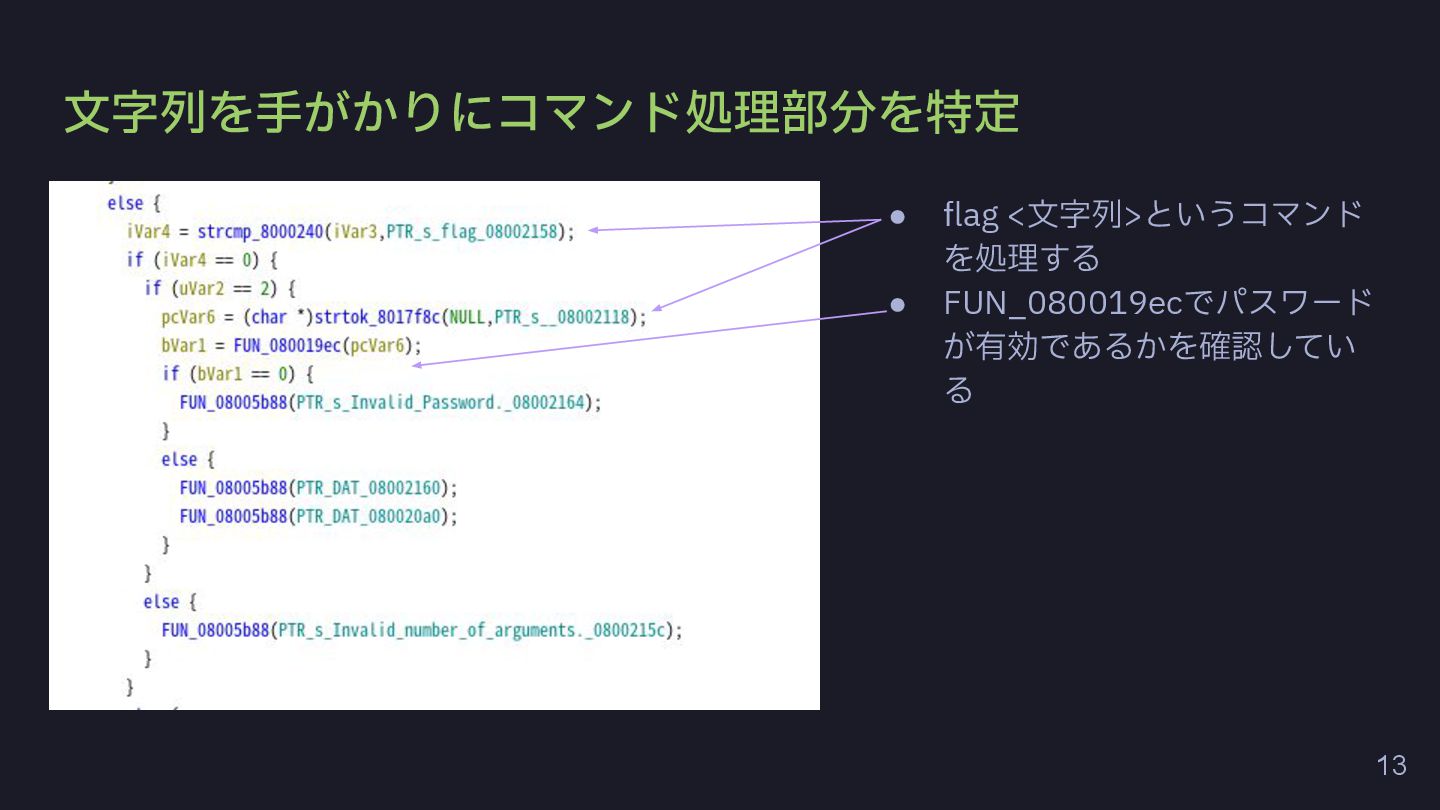

13. ⽂字列を⼿がかりにコマンド処理部分を特定 13 • flag <⽂字列>というコマンド を処理する • FUN_080019ecでパスワード が有効であるかを確認してい る

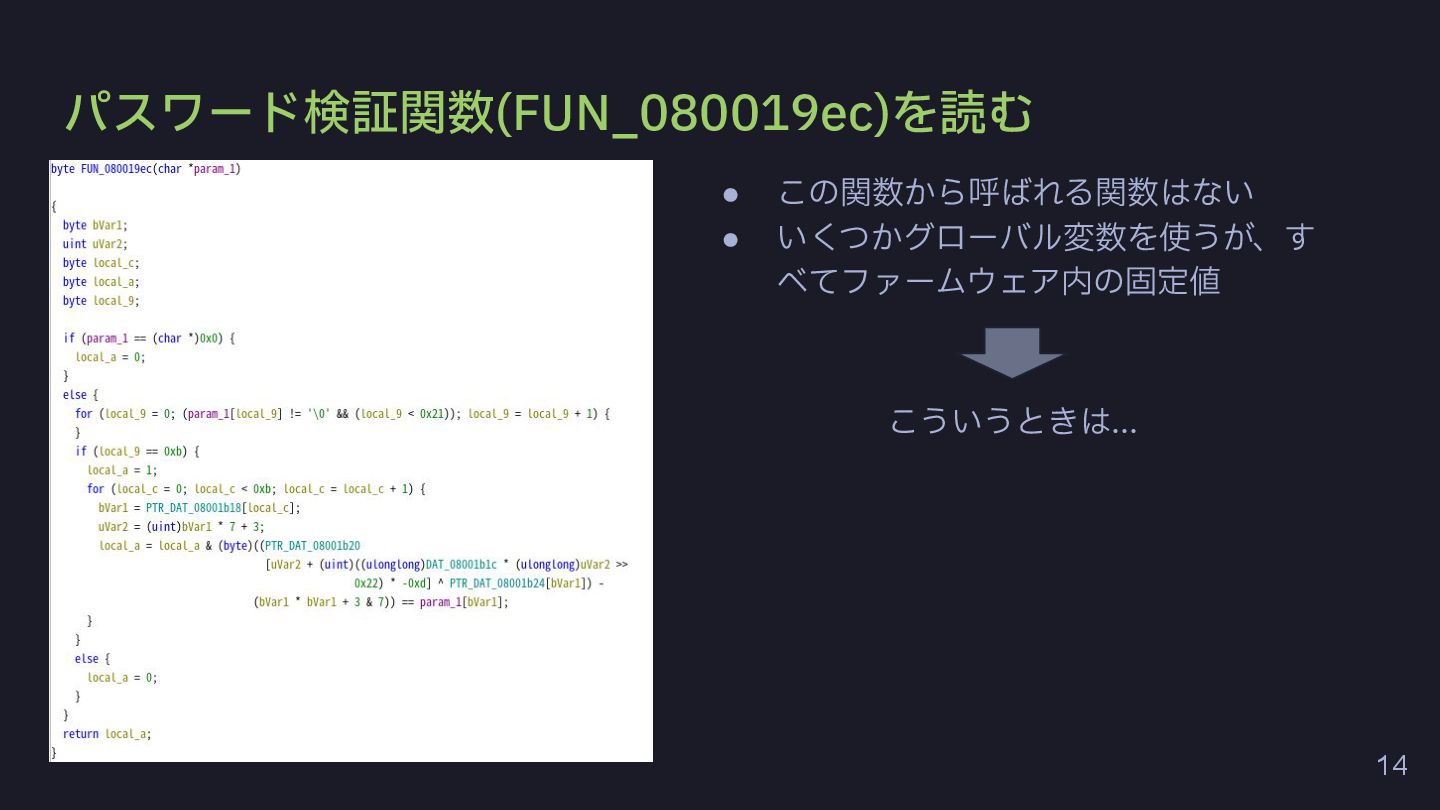

14. パスワード検証関数(FUN_080019ec)を読む 14 • この関数から呼ばれる関数はない • いくつかグローバル変数を使うが、す べてファームウェア内の固定値 こういうときは...

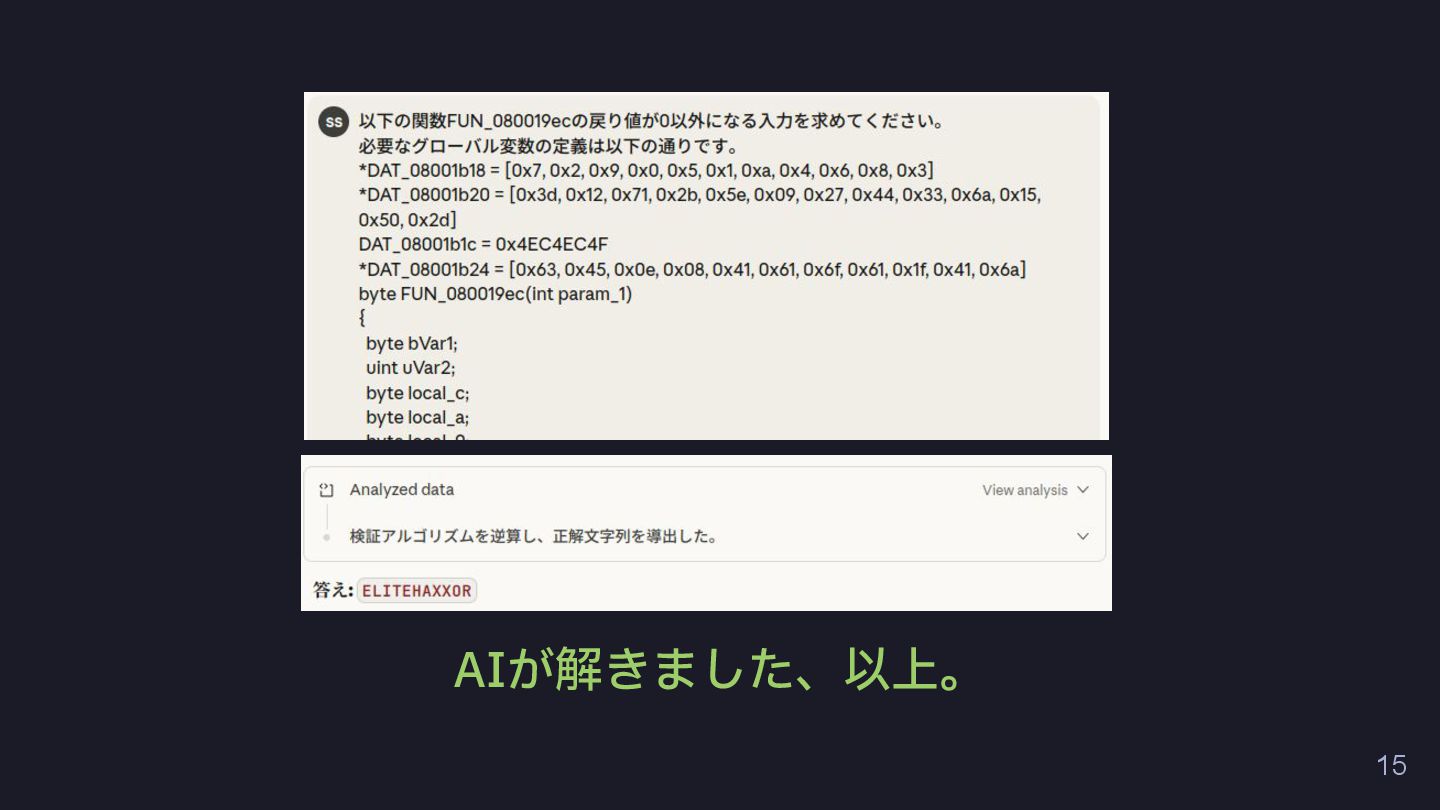

15. 15 AIが解きました、以上。

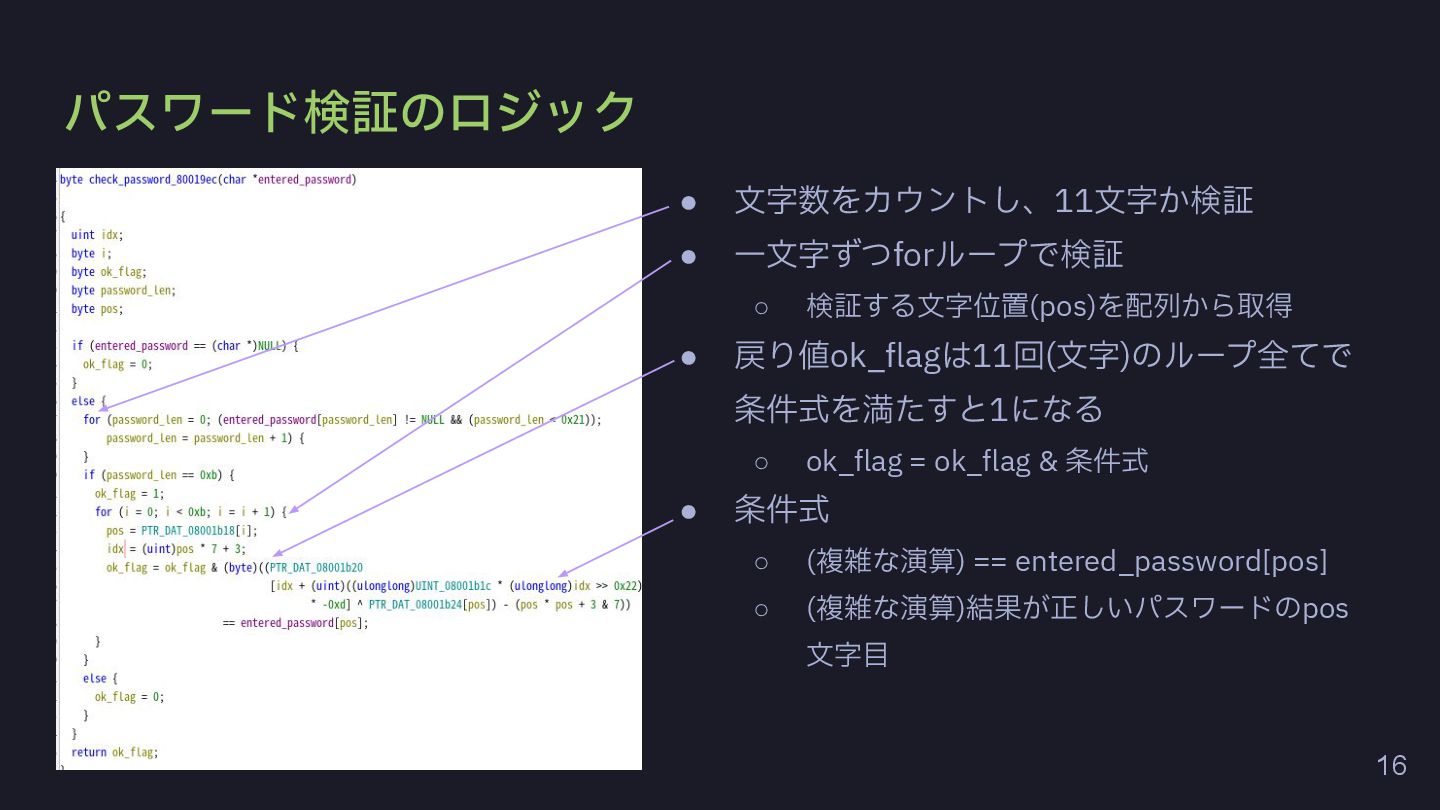

16. パスワード検証のロジック 16 • ⽂字数をカウントし、11⽂字か検証 • ⼀⽂字ずつforループで検証 ◦ 検証する⽂字位置(pos)を配列から取得 • 戻り値ok_flagは11回(⽂字)のループ全てで 条件式を満たすと1になる ◦ ok_flag = ok_flag & 条件式 • 条件式 ◦ (複雑な演算) == entered_password[pos] ◦ (複雑な演算)結果が正しいパスワードのpos ⽂字⽬

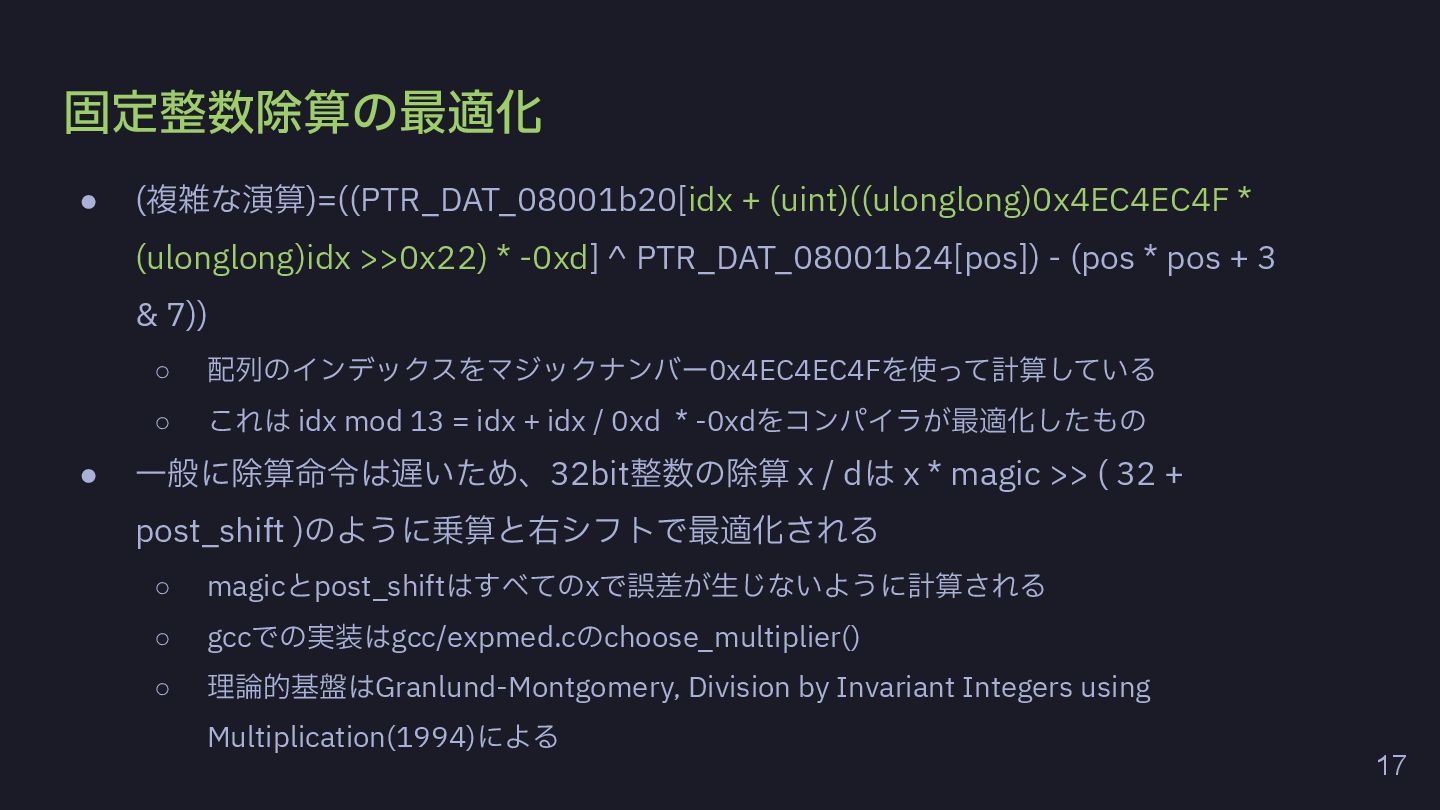

17. 固定整数除算の最適化 17 • (複雑な演算)=((PTR_DAT_08001b20[idx + (uint)((ulonglong)0x4EC4EC4F * (ulonglong)idx >>0x22) * -0xd] ^ PTR_DAT_08001b24[pos]) - (pos * pos + 3 & 7)) ◦ 配列のインデックスをマジックナンバー0x4EC4EC4Fを使って計算している ◦ これは idx mod 13 = idx + idx / 0xd * -0xdをコンパイラが最適化したもの • ⼀般に除算命令は遅いため、32bit整数の除算 x / dは x * magic >> ( 32 + post_shift )のように乗算と右シフトで最適化される ◦ magicとpost_shiftはすべてのxで誤差が⽣じないように計算される ◦ gccでの実装はgcc/expmed.cのchoose_multiplier() ◦ 理論的基盤はGranlund-Montgomery, Division by Invariant Integers using Multiplication(1994)による

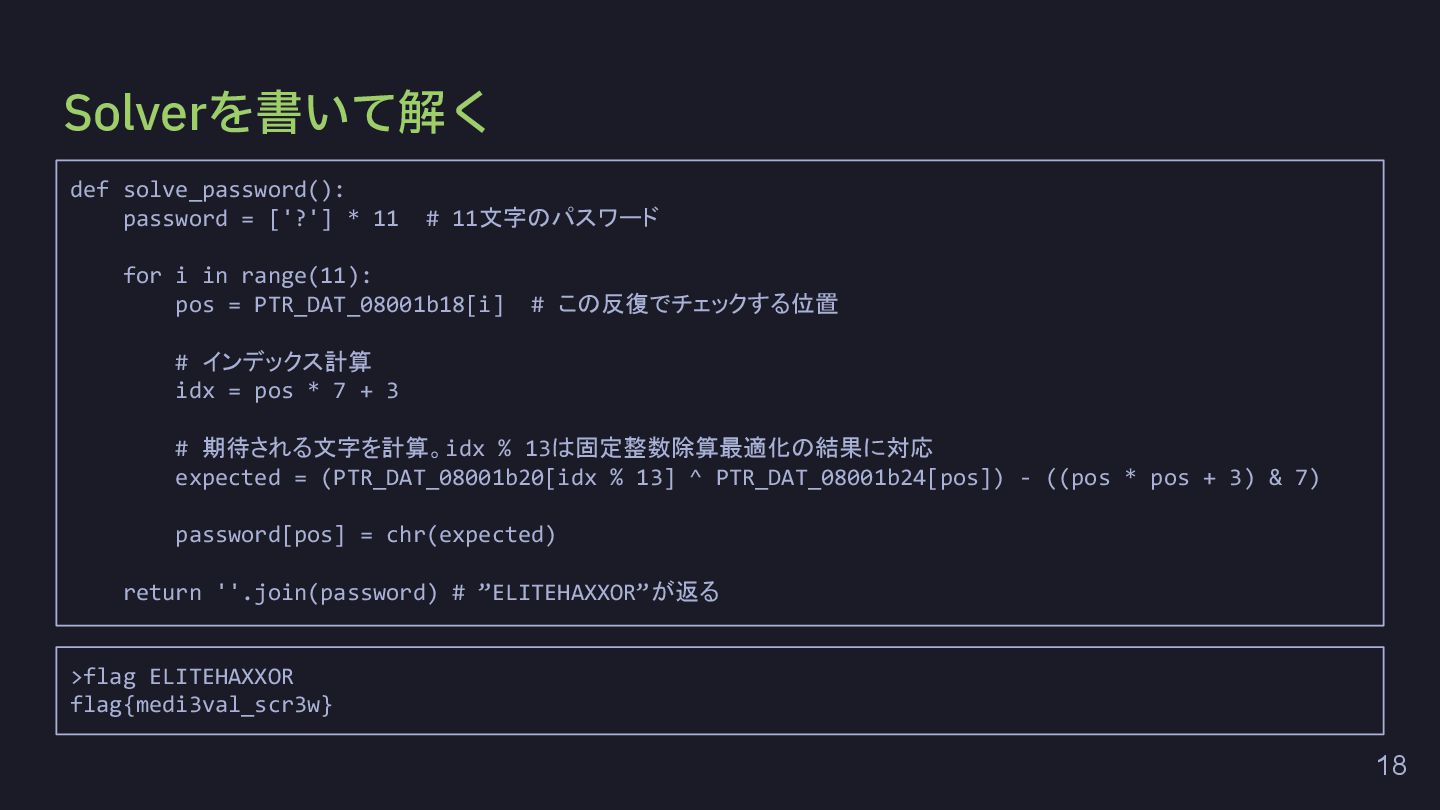

18. Solverを書いて解く 18 def solve_password(): password = ['?'] * 11 # 11文字のパスワード for i in range(11): pos = PTR_DAT_08001b18[i] # この反復でチェックする位置 # インデックス計算 idx = pos * 7 + 3 # 期待される文字を計算。idx % 13は固定整数除算最適化の結果に対応 expected = (PTR_DAT_08001b20[idx % 13] ^ PTR_DAT_08001b24[pos]) - ((pos * pos + 3) & 7) password[pos] = chr(expected) return ''.join(password) # ”ELITEHAXXOR”が返る >flag ELITEHAXXOR flag{medi3val_scr3w}
19. EOF 19 Thank you!
