1. LoRaWAN デバイスのデータを Node-REDで時系列DBに書き込む KashiwaGeeks 山口知昭 2018-01-11

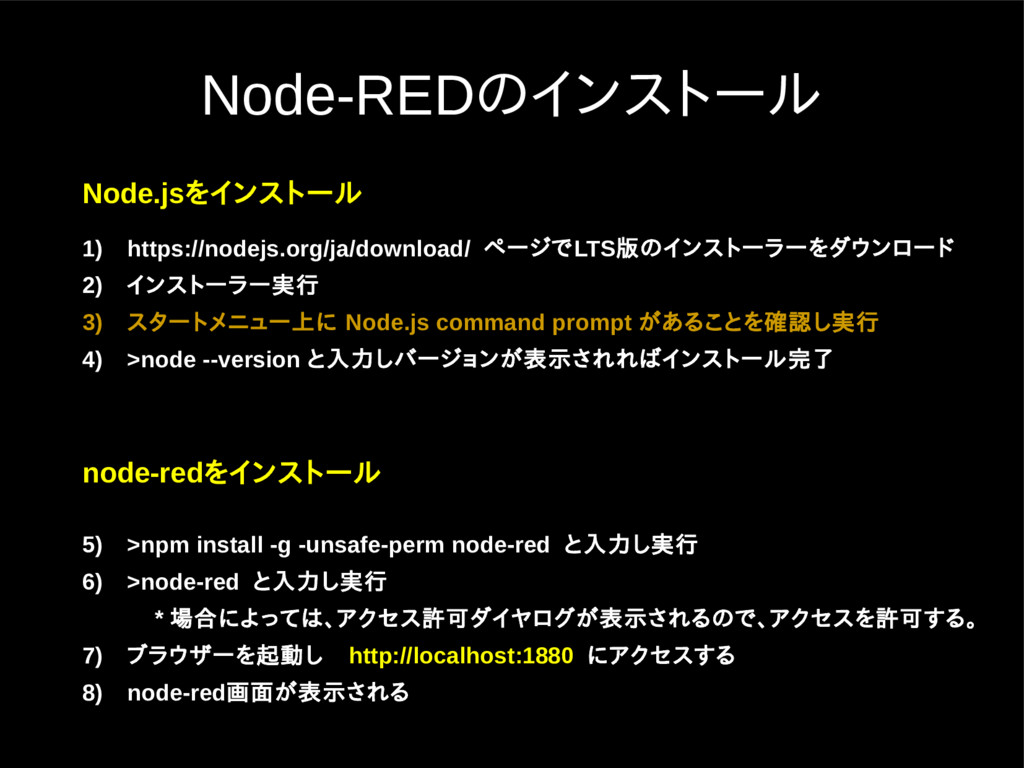

3. Node-REDのインストール Node.jsをインストール 1)　https://nodejs.org/ja/download/ ページでLTS版のインストーラーをダウンロード 2)　インストーラー実行 3)　スタートメニュー上に Node.js command prompt があることを確認し実行 4)　>node --version と入力しバージョンが表示されればインストール完了 node-redをインストール 5)　>npm install -g -unsafe-perm node-red と入力し実行 6)　>node-red と入力し実行　 　　　* 場合によっては、アクセス許可ダイヤログが表示されるので、アクセスを許可する。 7)　ブラウザーを起動し　http://localhost:1880 にアクセスする 8)　node-red画面が表示される

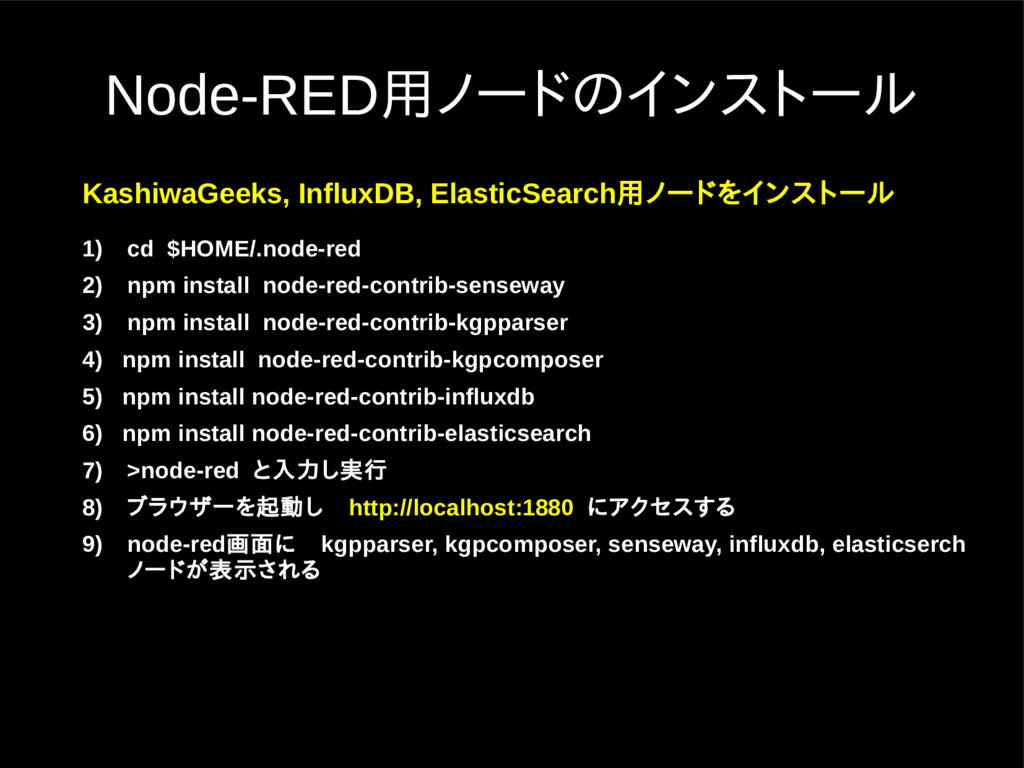

4. Node-RED用ノードのインストール KashiwaGeeks, InfluxDB, ElasticSearch用ノードをインストール 1)　cd $HOME/.node-red 2)　npm install node-red-contrib-senseway 3)　npm install node-red-contrib-kgpparser 4) npm install node-red-contrib-kgpcomposer 5) npm install node-red-contrib-influxdb 6) npm install node-red-contrib-elasticsearch 7)　>node-red と入力し実行　 8)　ブラウザーを起動し　http://localhost:1880 にアクセスする 9)　node-red画面に　kgpparser, kgpcomposer, senseway, influxdb, elasticserch ノードが表示される

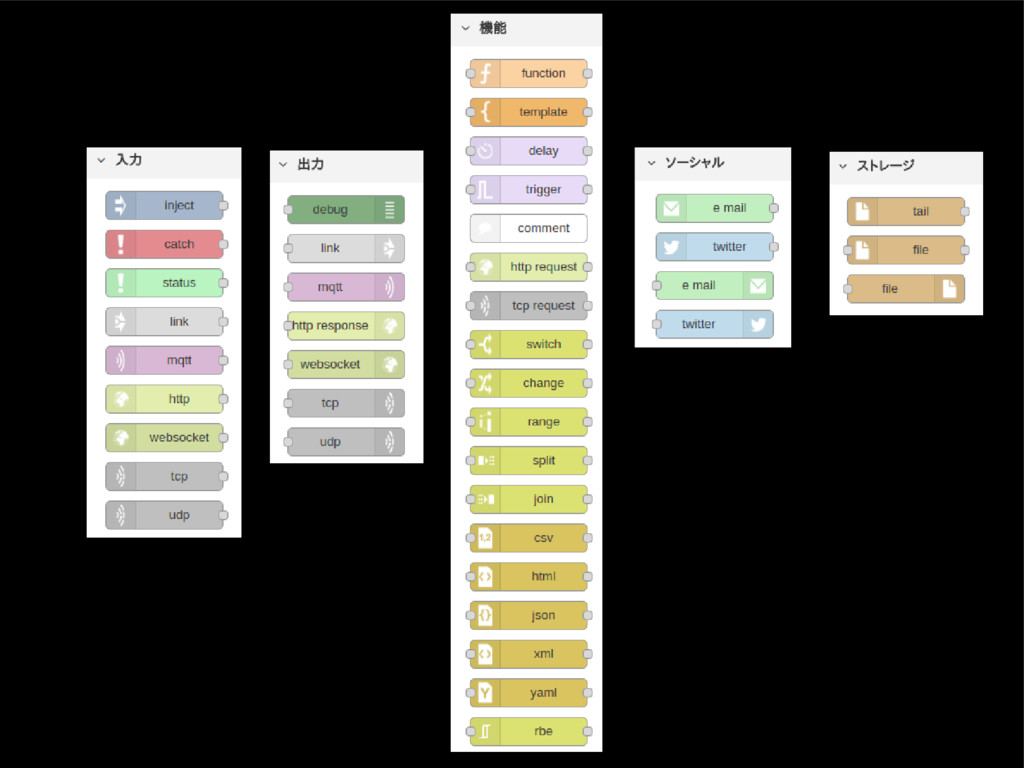

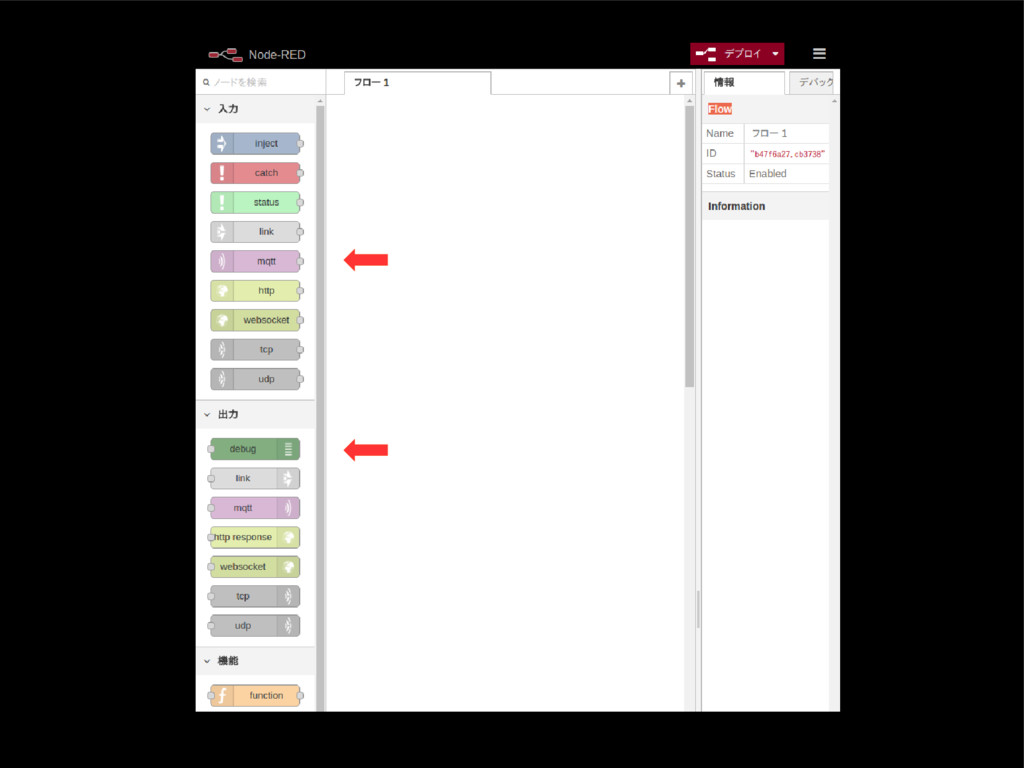

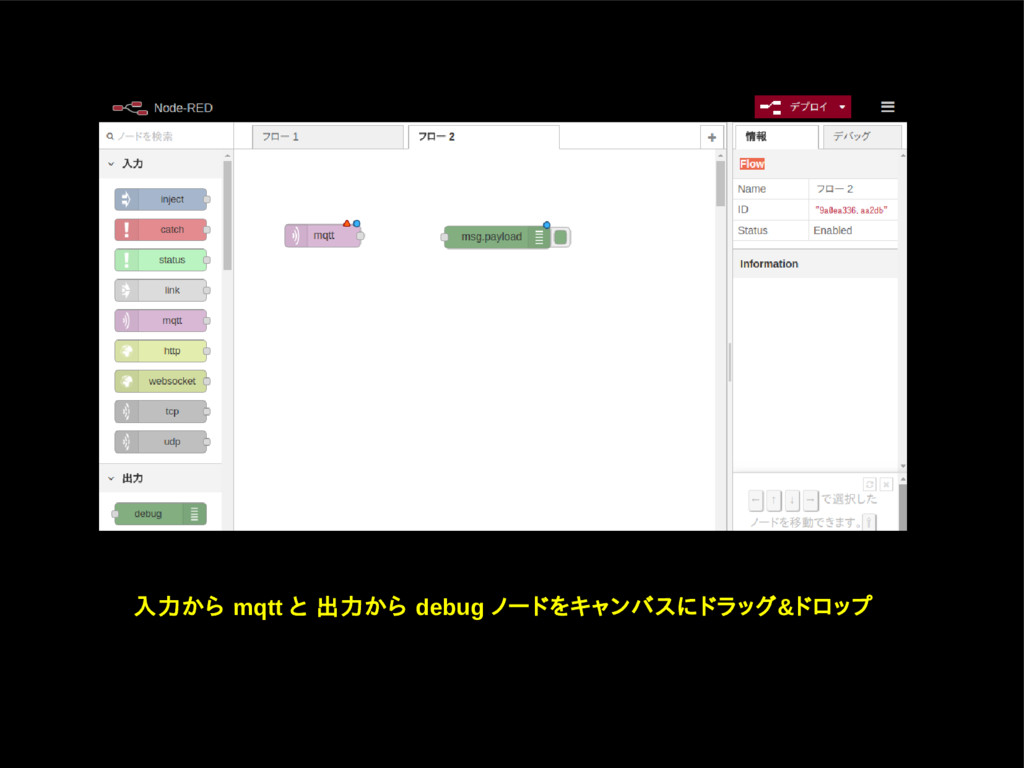

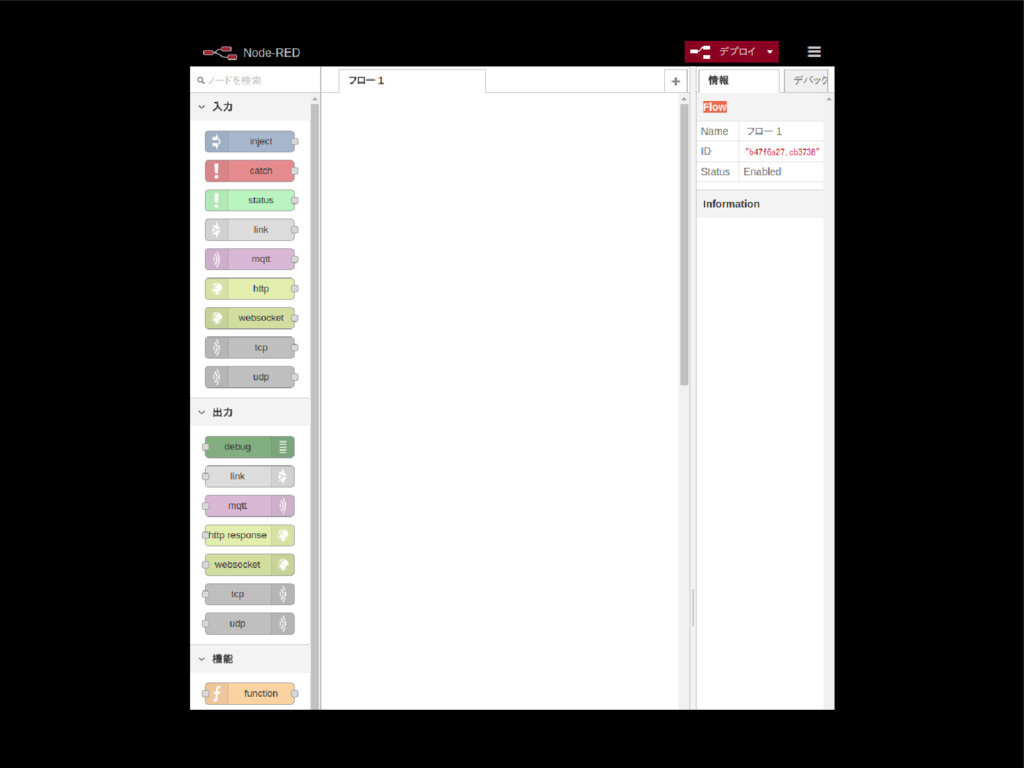

8. 入力から mqtt と 出力から debug ノードをキャンバスにドラッグ&ドロップ

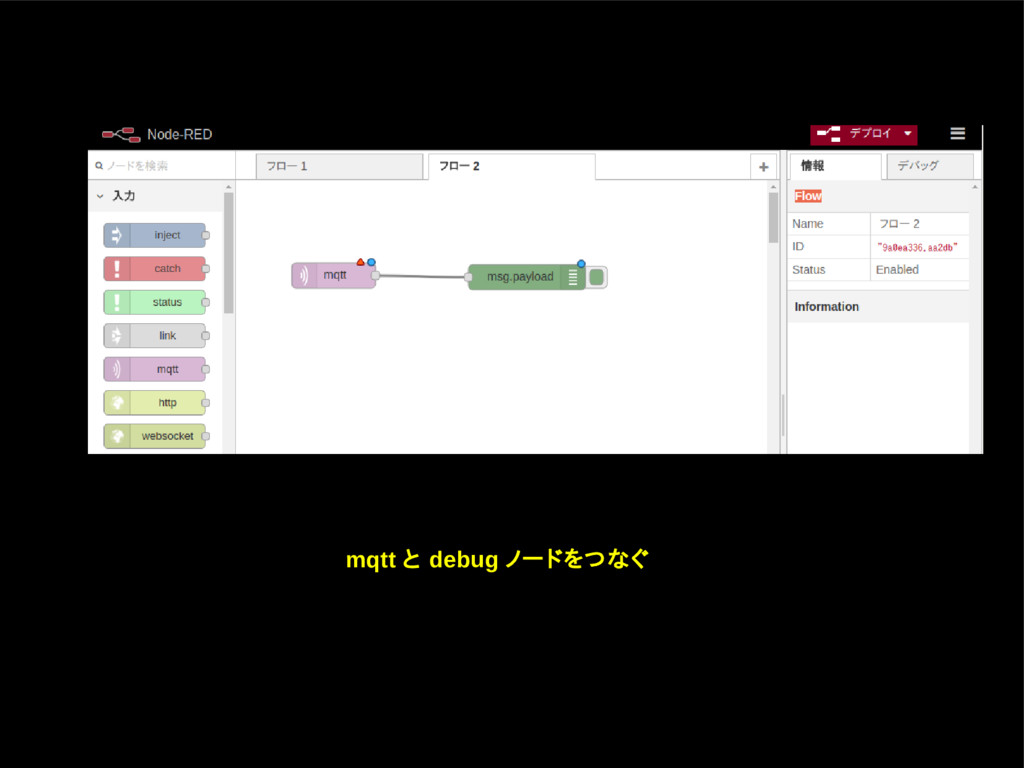

9. mqtt と debug ノードをつなぐ

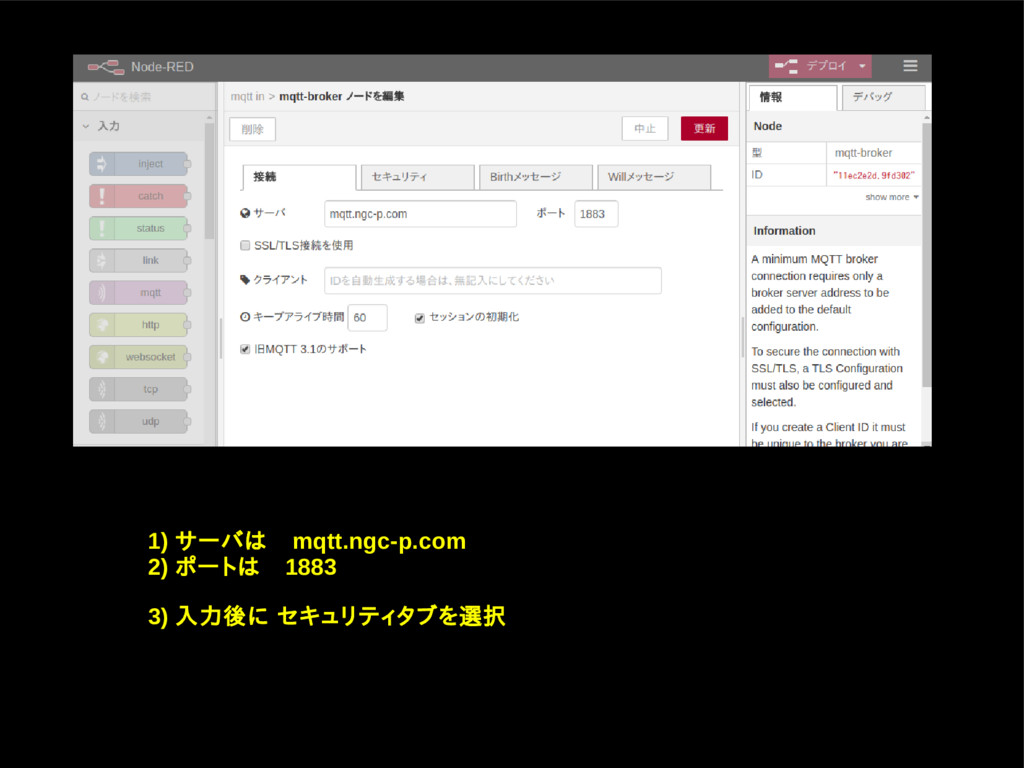

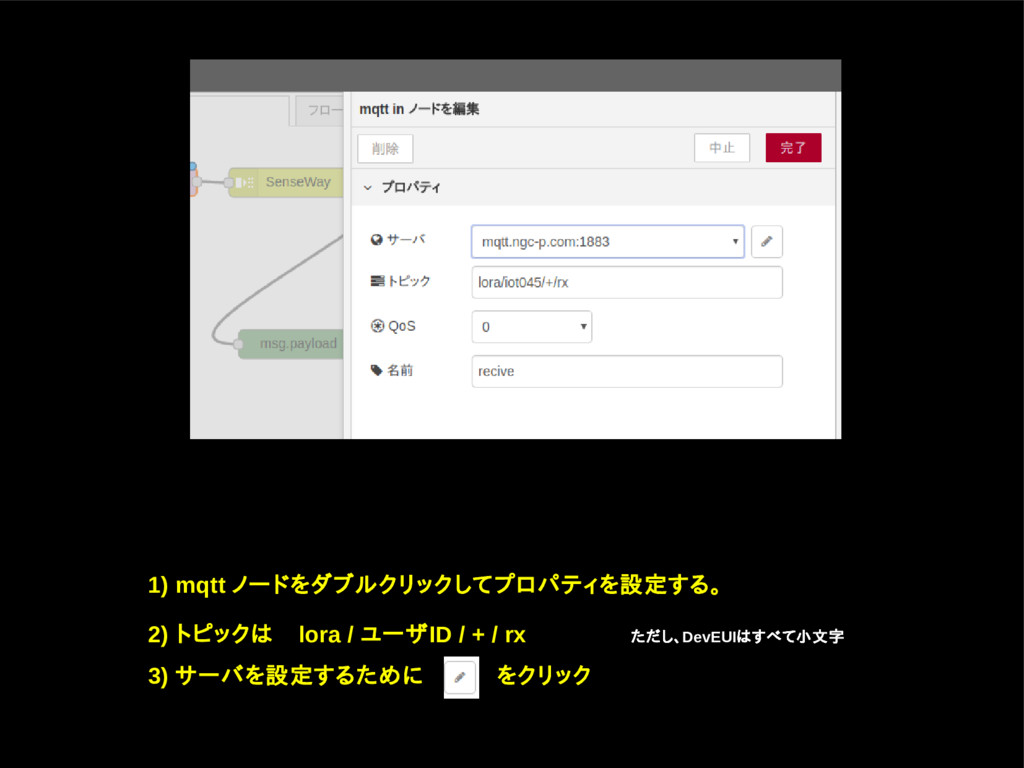

10. 1) mqtt ノードをダブルクリックしてプロパティを設定する。 2) トピックは　lora / ユーザID / + / rx ただし、DevEUIはすべて小文字 3) サーバを設定するために　　　をクリック

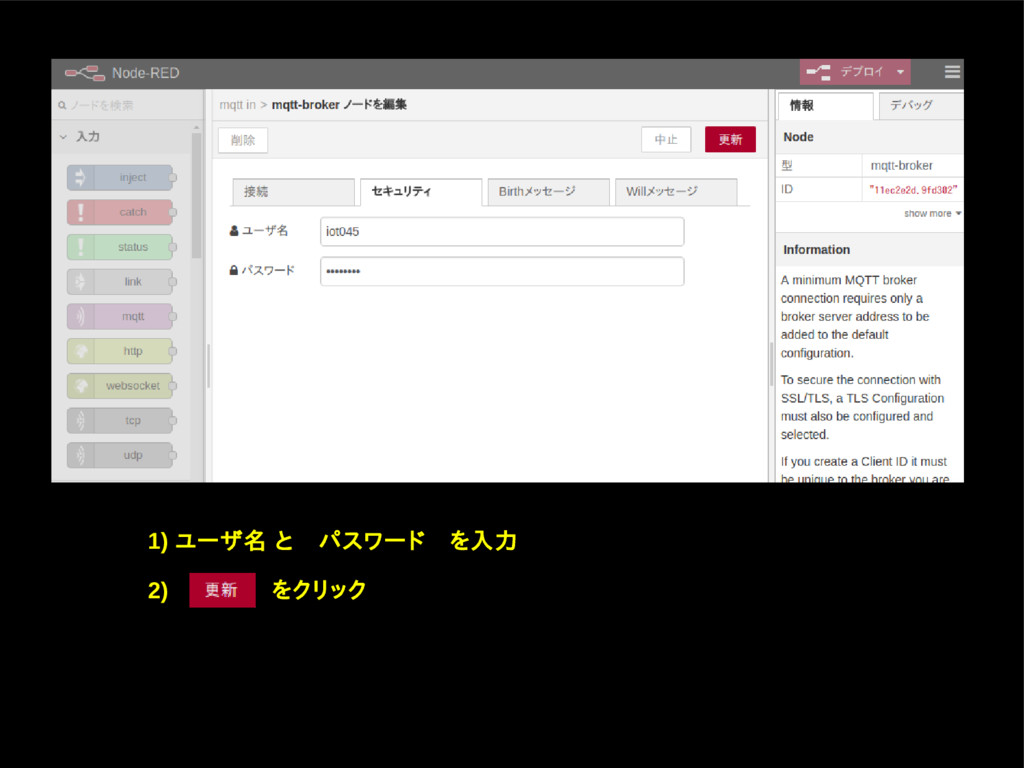

11. 1) サーバは　mqtt.ngc-p.com 2) ポートは　1883 3) 入力後に セキュリティタブを選択　
12. 1) ユーザ名 と　パスワード　を入力 2) 　　　　をクリック

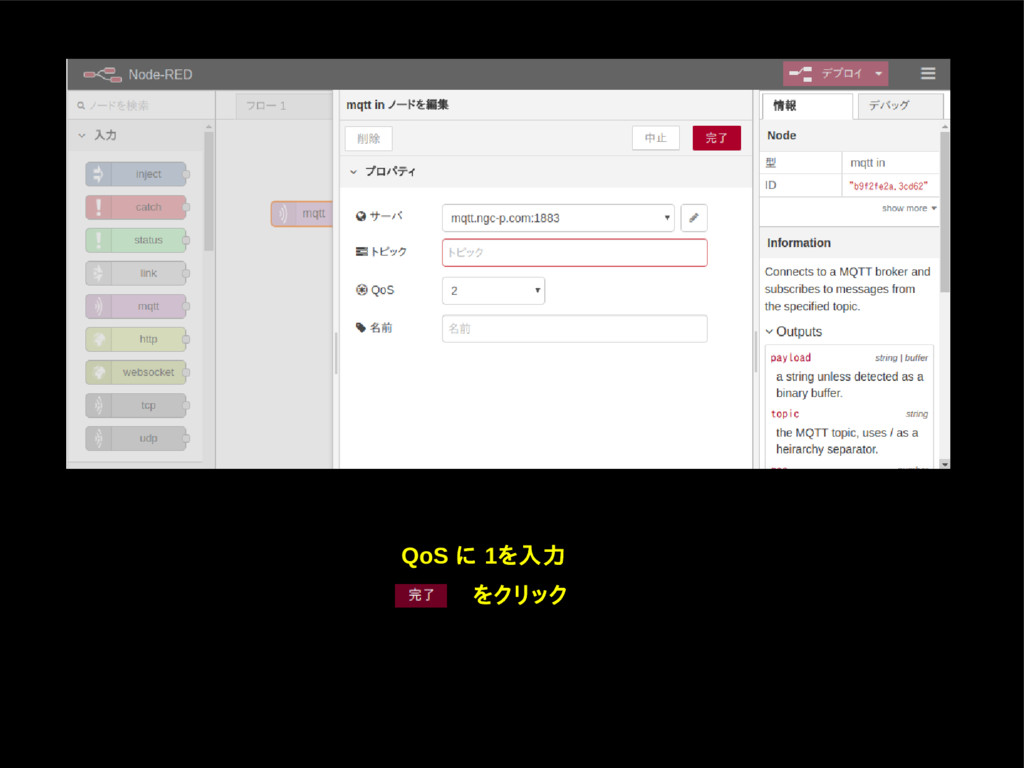

13. をクリック QoS に 1を入力

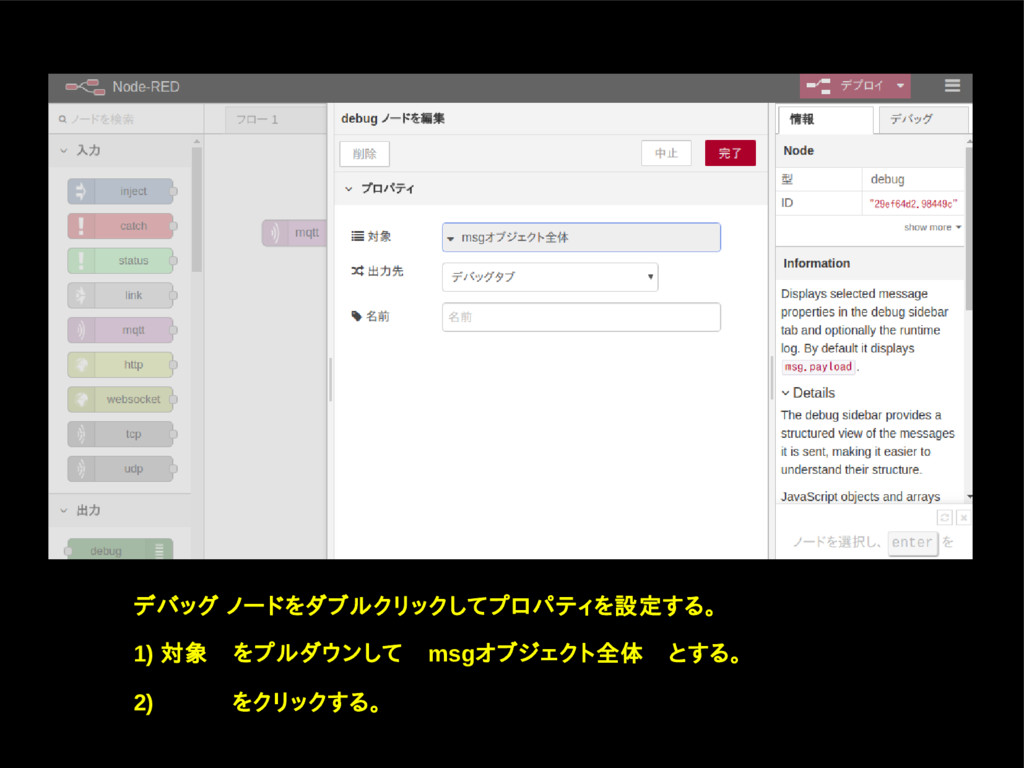

14. デバッグ ノードをダブルクリックしてプロパティを設定する。 1) 対象　をプルダウンして　msgオブジェクト全体　とする。 2) をクリックする。

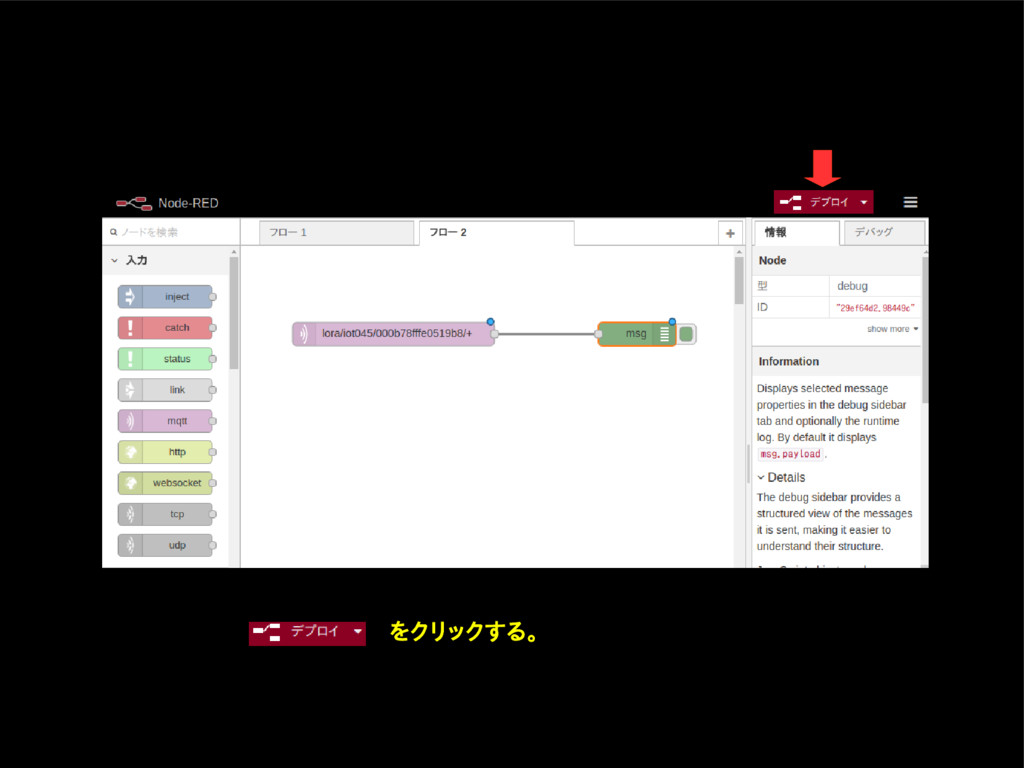

15. をクリックする。

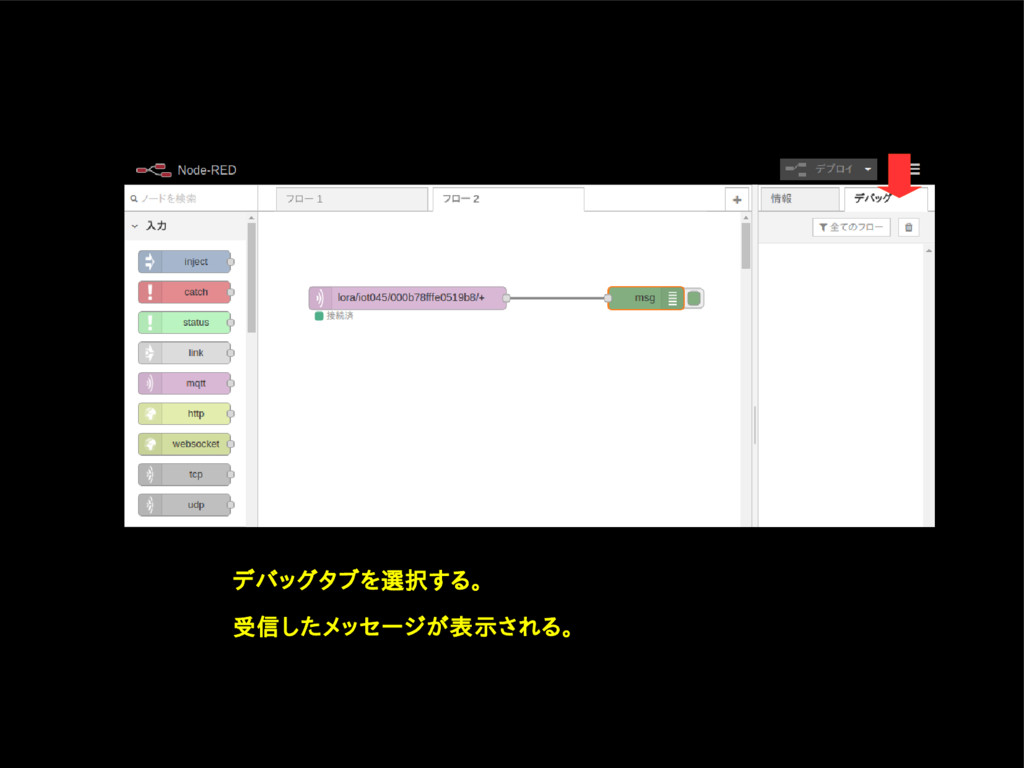

16. デバッグタブを選択する。 受信したメッセージが表示される。

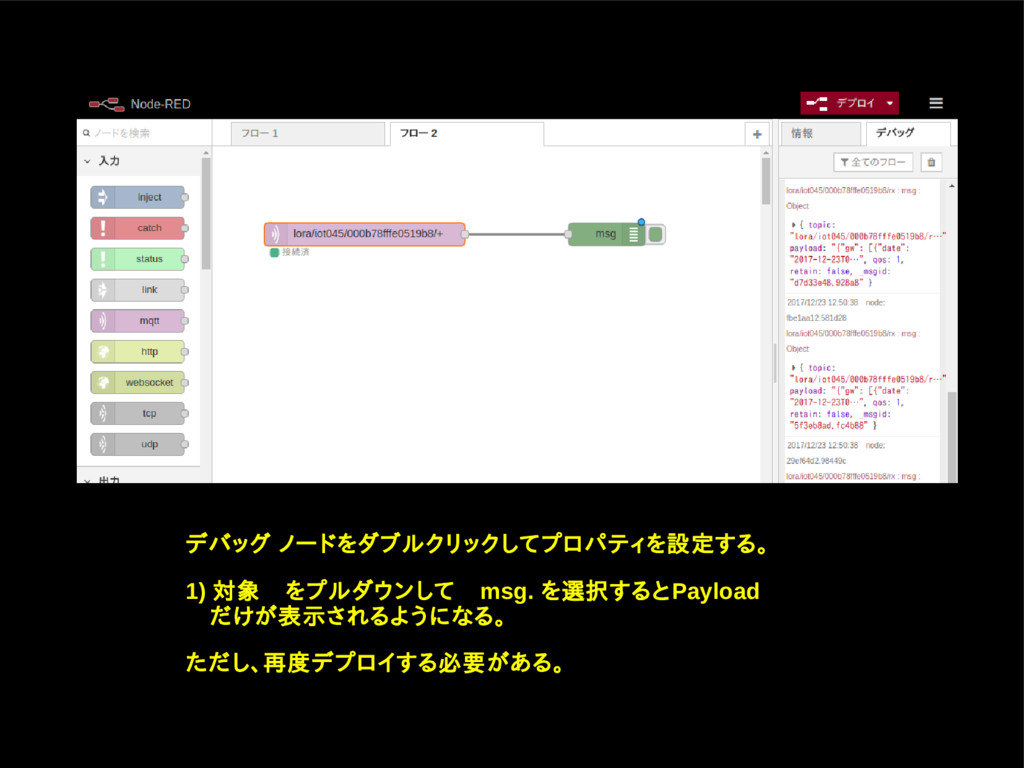

17. デバッグ ノードをダブルクリックしてプロパティを設定する。 1) 対象　をプルダウンして　msg. を選択するとPayload 　だけが表示されるようになる。 ただし、再度デプロイする必要がある。
18. 次はデバイスにデータを送ってみる。

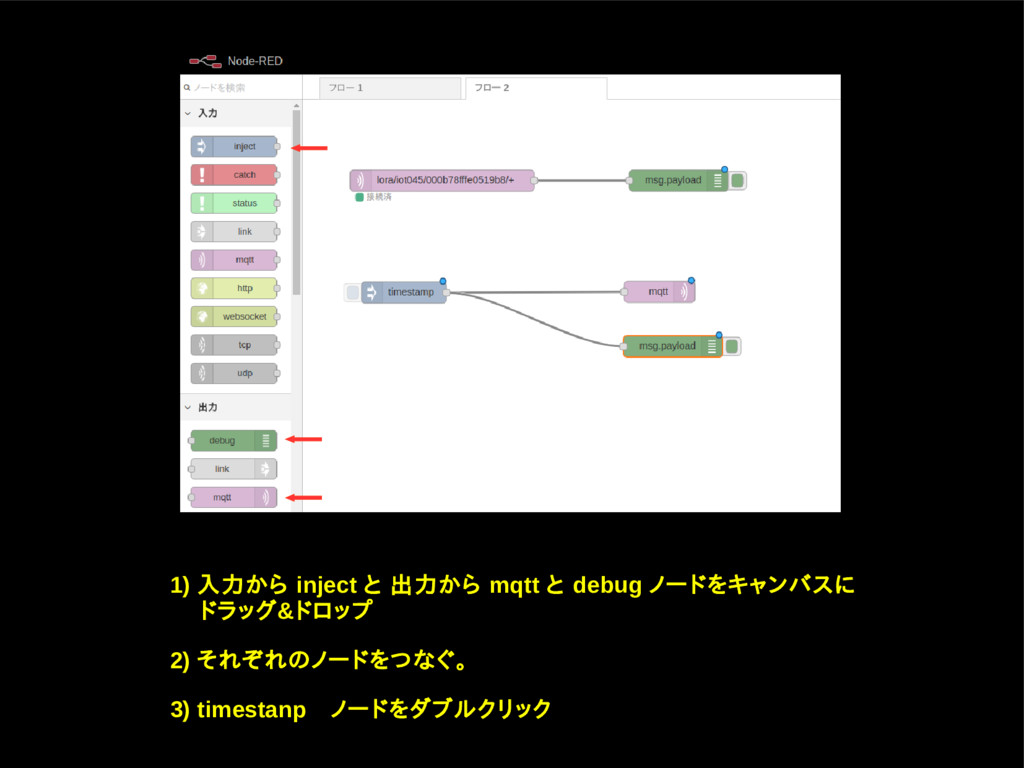

19. 1) 入力から inject と 出力から mqtt と debug ノードをキャンバスに ドラッグ&ドロップ 2) それぞれのノードをつなぐ。　 3) timestanp　ノードをダブルクリック

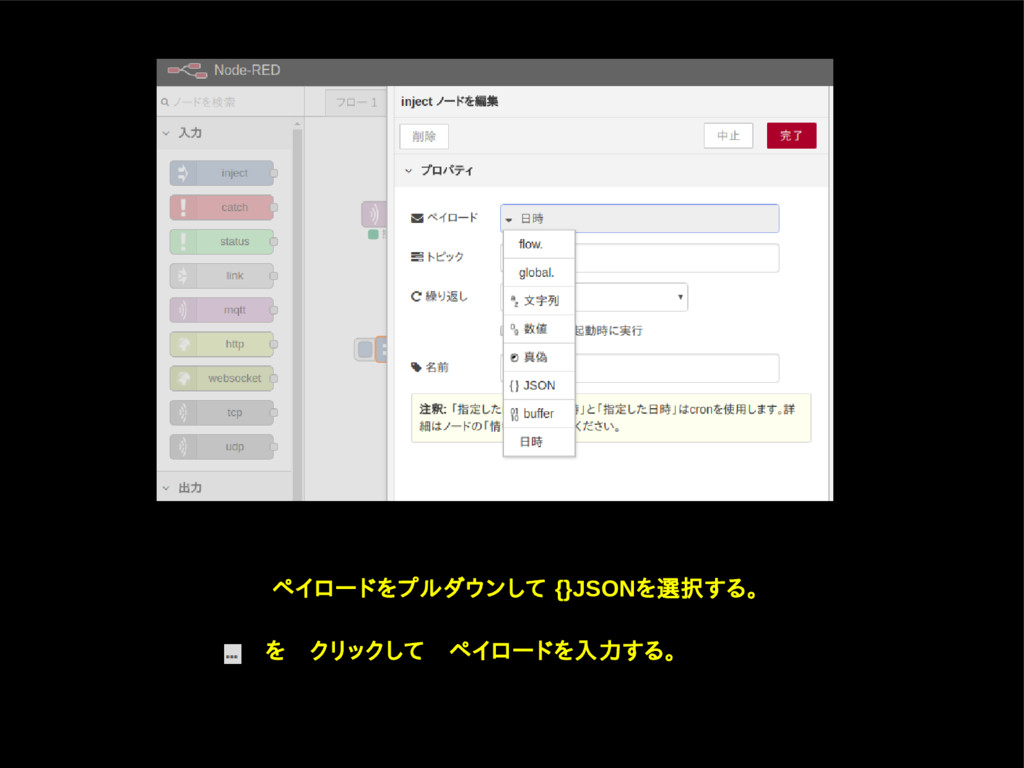

20. を　クリックして　ペイロードを入力する。 ペイロードをプルダウンして {}JSONを選択する。

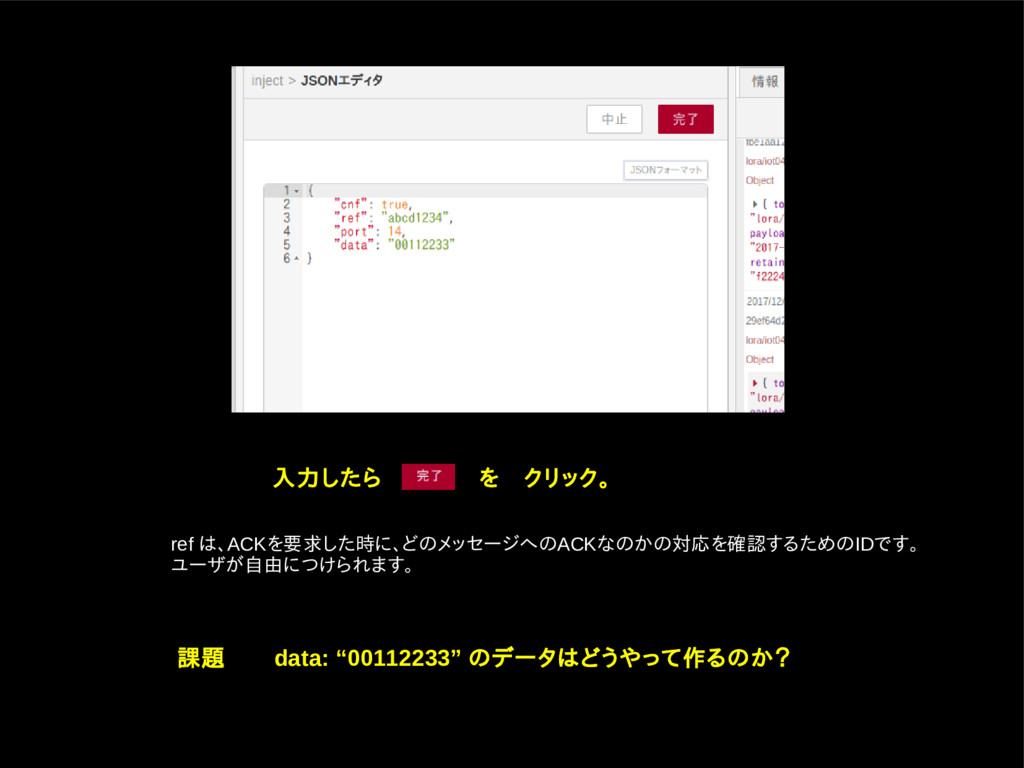

21. ref は、ACKを要求した時に、どのメッセージへのACKなのかの対応を確認するためのIDです。 ユーザが自由につけられます。 入力したら　　　　を　クリック。 課題　　data: “00112233” のデータはどうやって作るのか？

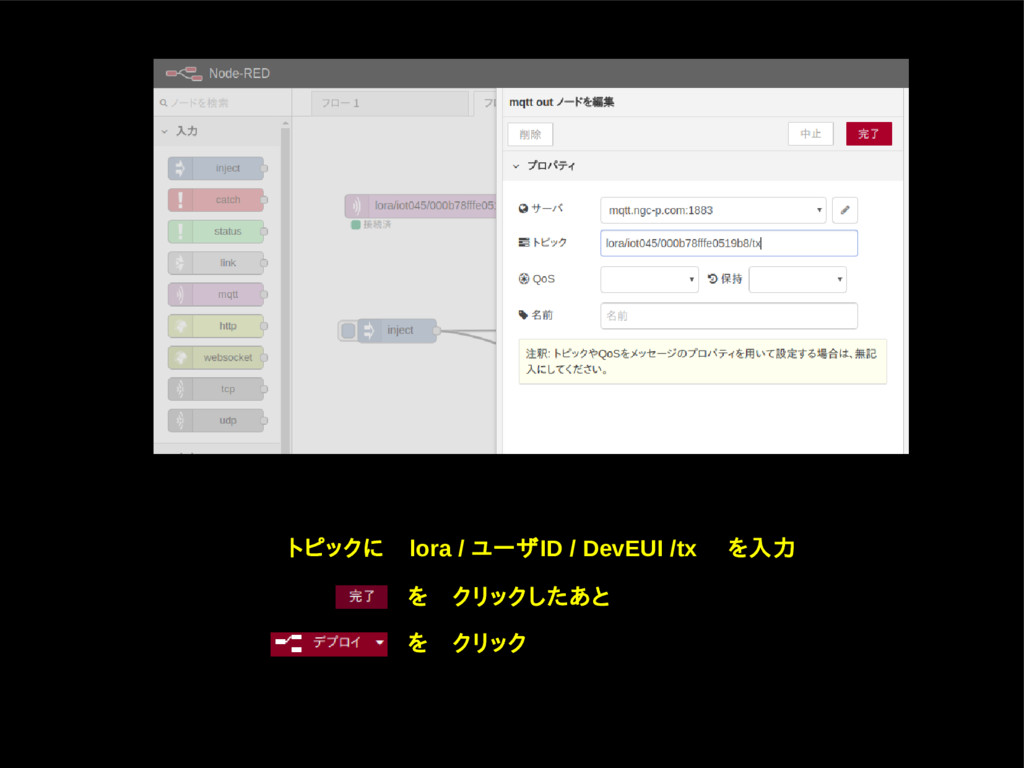

22. トピックに　lora / ユーザID / DevEUI /tx 　を入力 　 　　　　　を　クリックしたあと　 　　　　　を　クリック

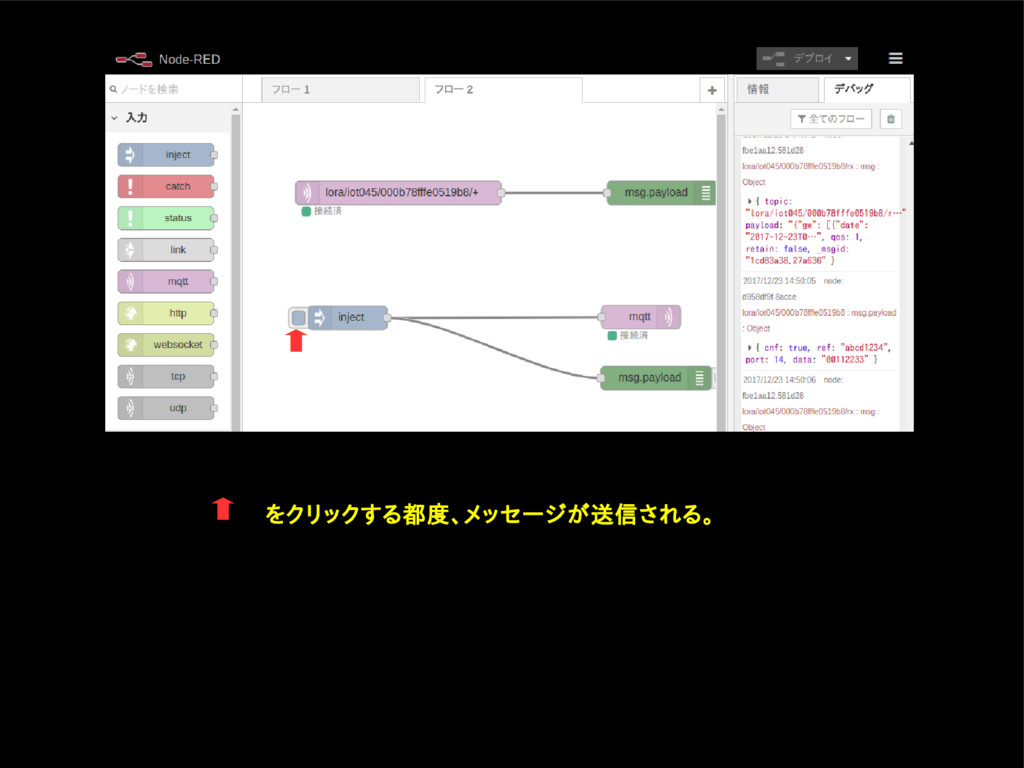

23. をクリックする都度、メッセージが送信される。

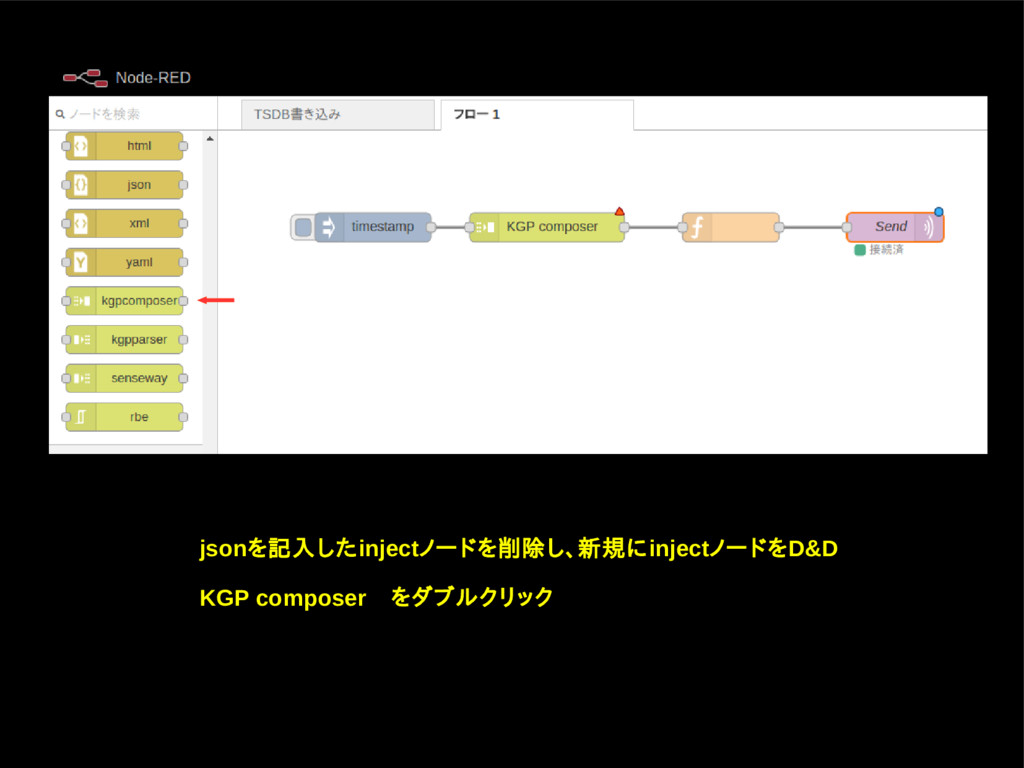

24. jsonを記入したinjectノードを削除し、新規にinjectノードをD&D KGP composer　をダブルクリック

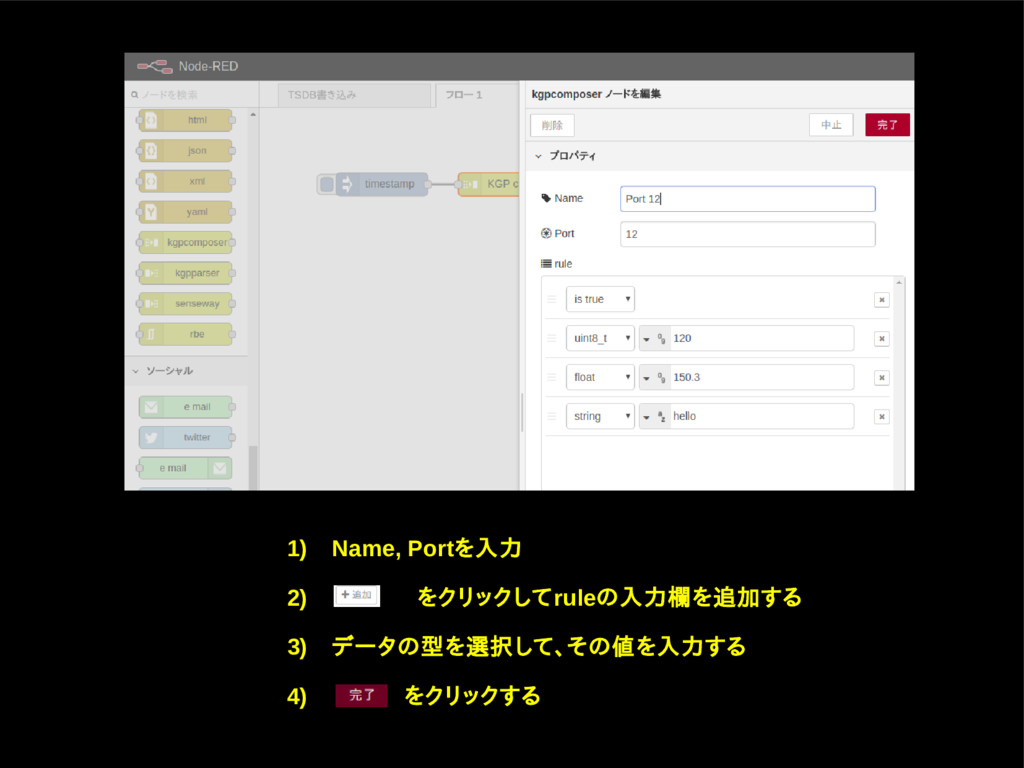

25. 1)　Name, Portを入力 　 2) 　　　　をクリックしてruleの入力欄を追加する　 3)　データの型を選択して、その値を入力する 4)　　　　をクリックする　

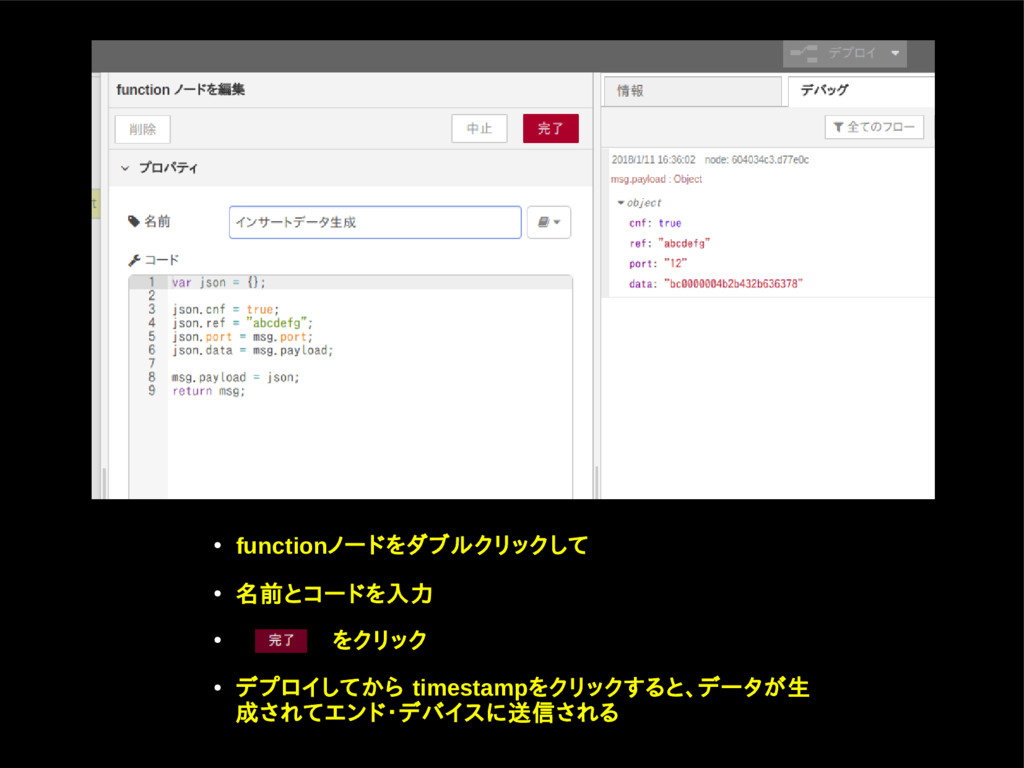

26. • functionノードをダブルクリックして • 名前とコードを入力 • 　　　　をクリック • デプロイしてから timestampをクリックすると、データが生 成されてエンド・デバイスに送信される

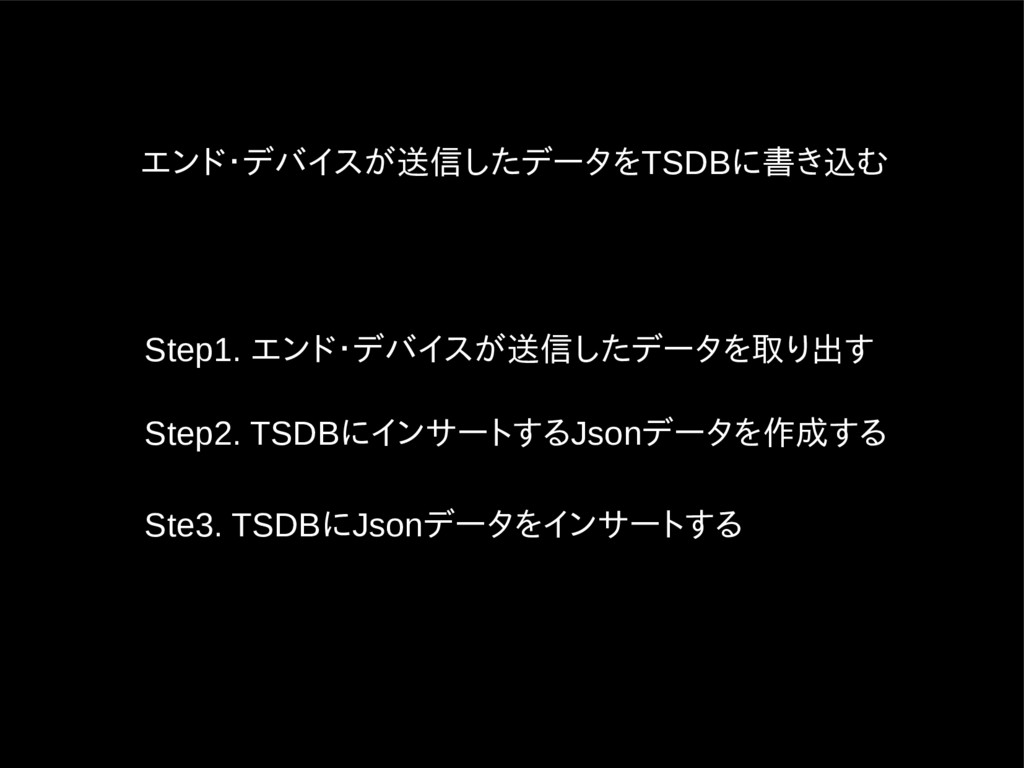

27. エンド・デバイスが送信したデータをTSDBに書き込む Step1. エンド・デバイスが送信したデータを取り出す Step2. TSDBにインサートするJsonデータを作成する Ste3. TSDBにJsonデータをインサートする

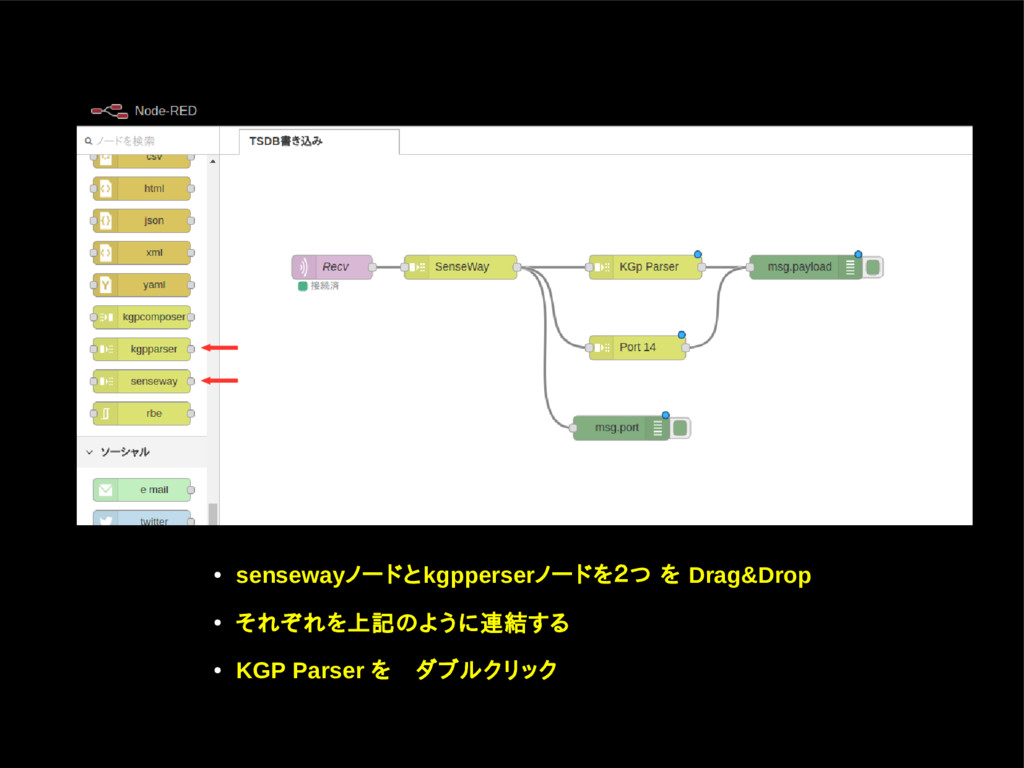

28. • sensewayノードとkgpperserノードを２つ を Drag&Drop • それぞれを上記のように連結する • KGP Parser を　ダブルクリック

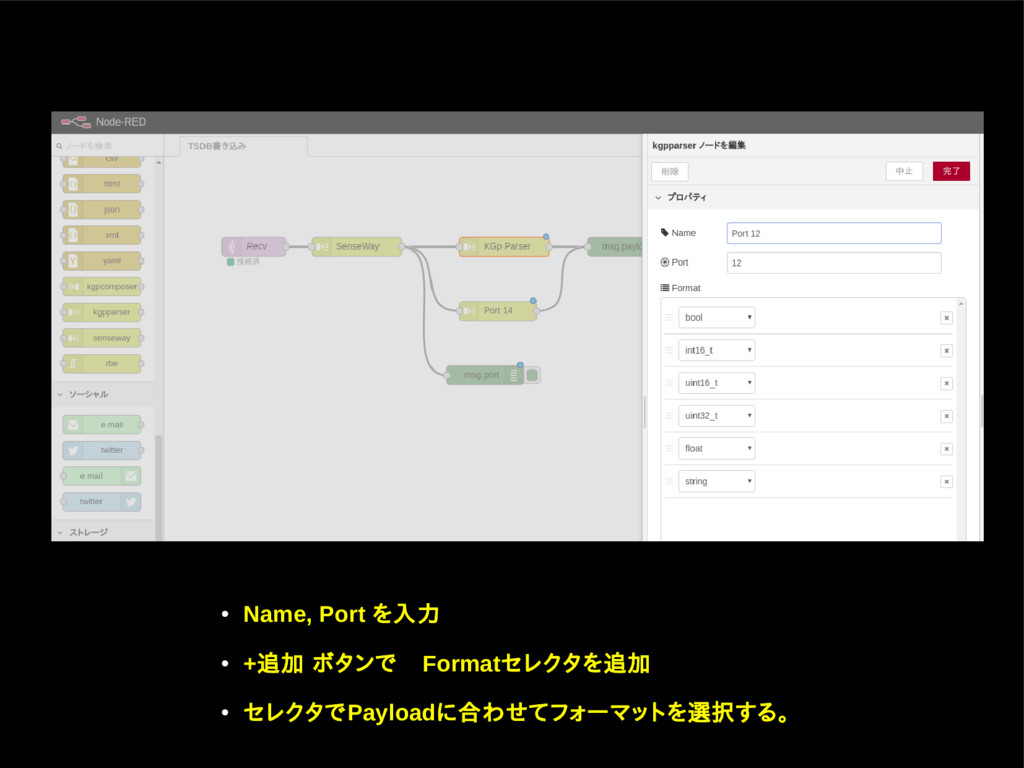

29. • Name, Port を入力 • +追加 ボタンで　Formatセレクタを追加 • セレクタでPayloadに合わせてフォーマットを選択する。

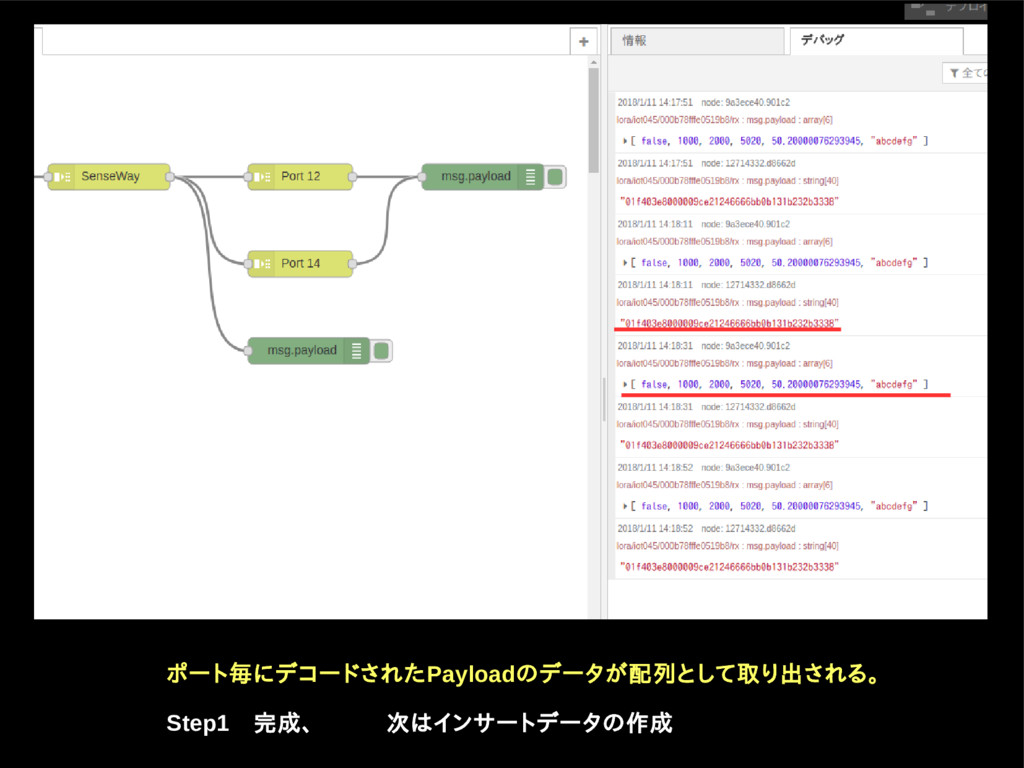

30. ポート毎にデコードされたPayloadのデータが配列として取り出される。 Step1　完成、　　　次はインサートデータの作成

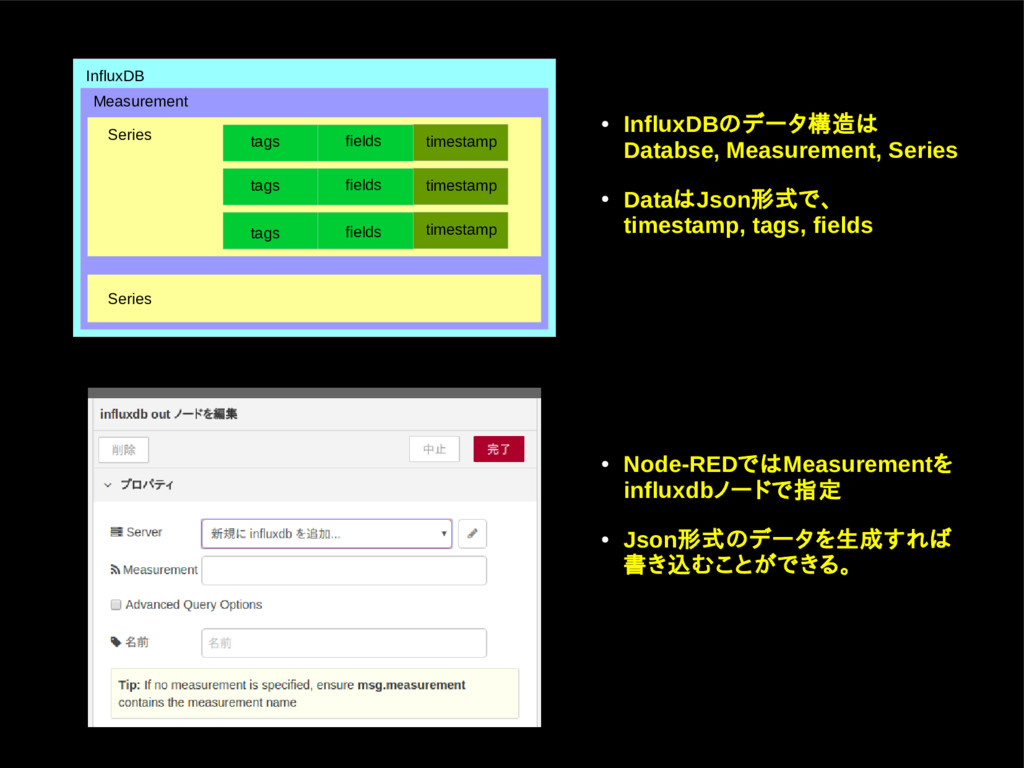

31. • ElasticSearchのデータ構造は Index, Type, Document • DocumentはJson形式 InfluxDB Measurement timestamp timestamp timestamp tags fields tags tags fields fields Series Series • InfluxDBのデータ構造は Databse, Measurement, Series • DataはJson形式で、 timestamp, tags, fields • Node-REDではMeasurementを influxdbノードで指定 • Json形式のデータを生成すれば 書き込むことができる。

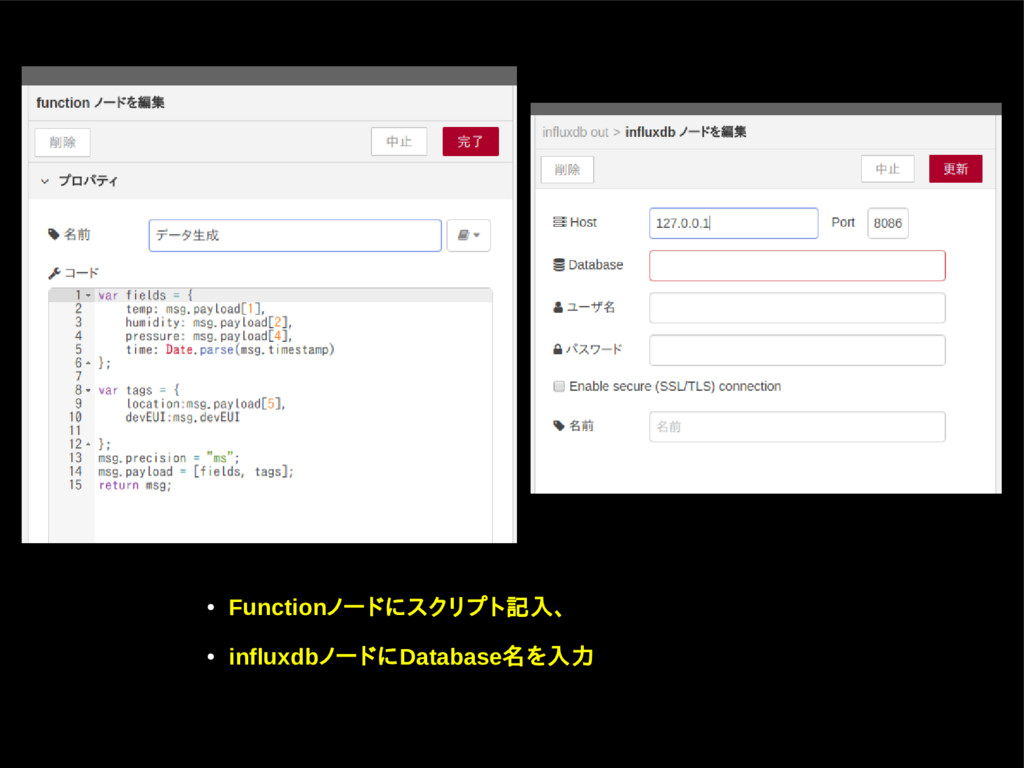

32. • Functionノードにスクリプト記入、 • influxdbノードにDatabase名を入力
33. InfluxDBにデータを書き込むことが出来た。

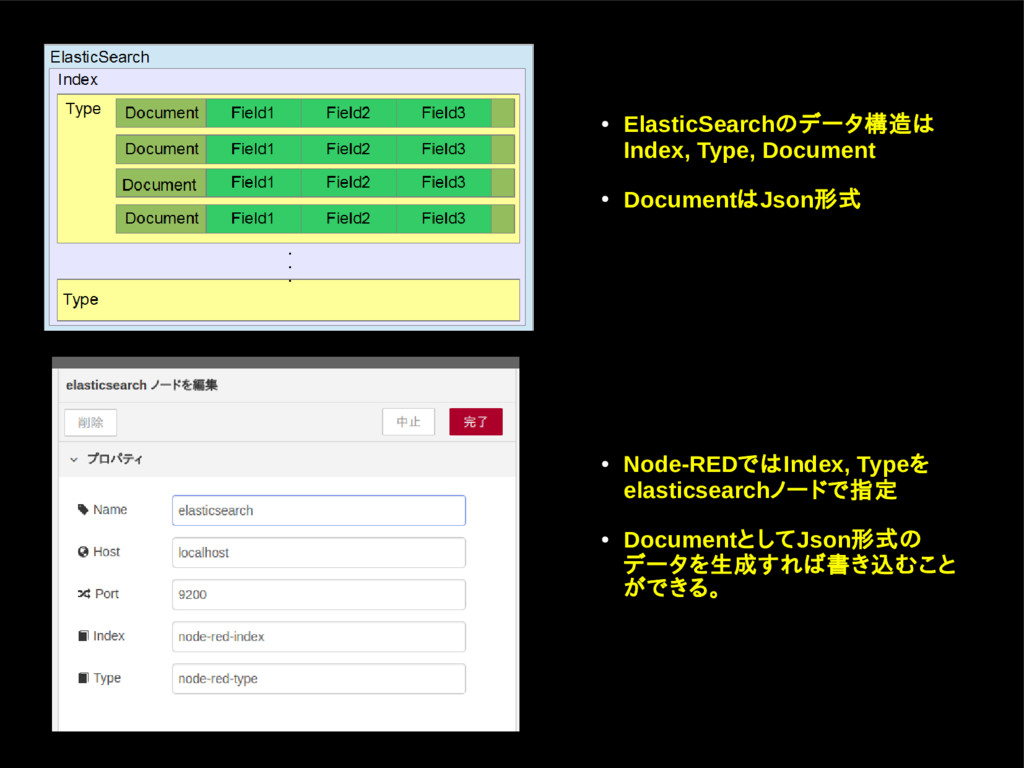

34. • Node-REDではIndex, Typeを elasticsearchノードで指定 • DocumentとしてJson形式の データを生成すれば書き込むこと ができる。 • ElasticSearchのデータ構造は Index, Type, Document • DocumentはJson形式 Series

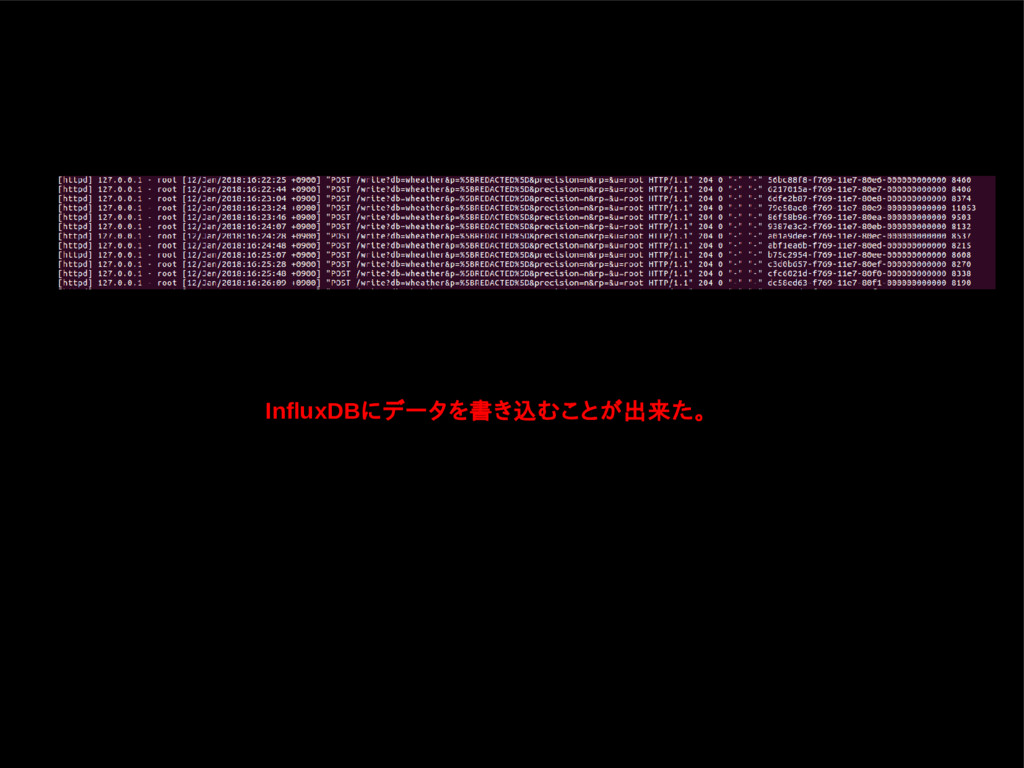

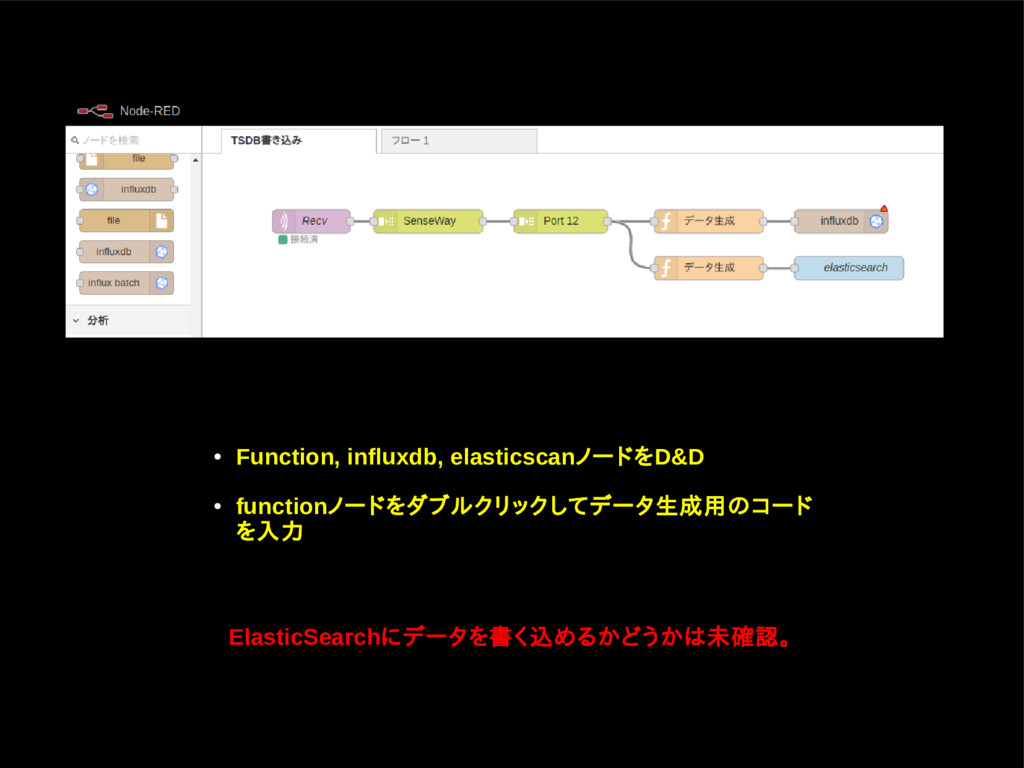

35. • Function, influxdb, elasticscanノードをD&D • functionノードをダブルクリックしてデータ生成用のコード を入力 ElasticSearchにデータを書く込めるかどうかは未確認。
