Couchbase Serverを用いた大規模データ収集基盤/db tech showcase 東京 2014

Transcript

1. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Couchbase Serverを用いた 大規模データ収集基盤 株式会社サイバード ゲーム事業本部 小池 大地 (Daichi KOIKE) 1 db tech showcase 東京 2014 2014年11月12日
2. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 自己紹介 小池 大地 (Daichi KOIKE)
 • 2013年4月新卒入社（2年目） • データ収集基盤開発・運用 • 社内唯一のCouchbaseエンジニア • daichi.koike@gmail.com 2
3. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 会社紹介 3 各プラットフォームでモバイルビジネスを展開。

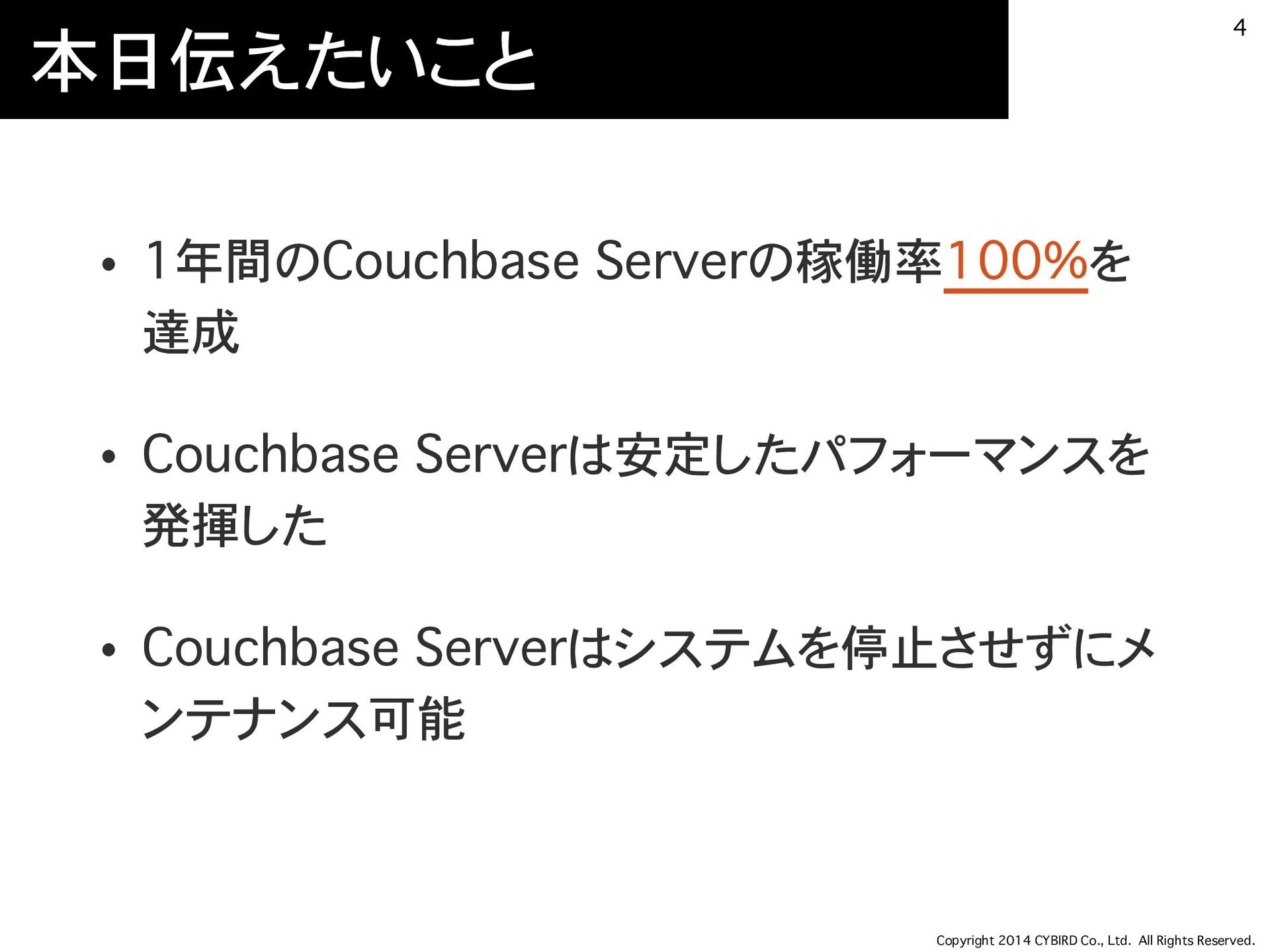

4. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 本日伝えたいこと • 1年間のCouchbase Serverの稼働率100%を 達成 • Couchbase Serverは安定したパフォーマンスを 発揮した • Couchbase Serverはシステムを停止させずにメ ンテナンス可能 4
5. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. アジェンダ • 導入の背景とビジネス上の課題 • Couchbase Serverの導入と運用事例 5

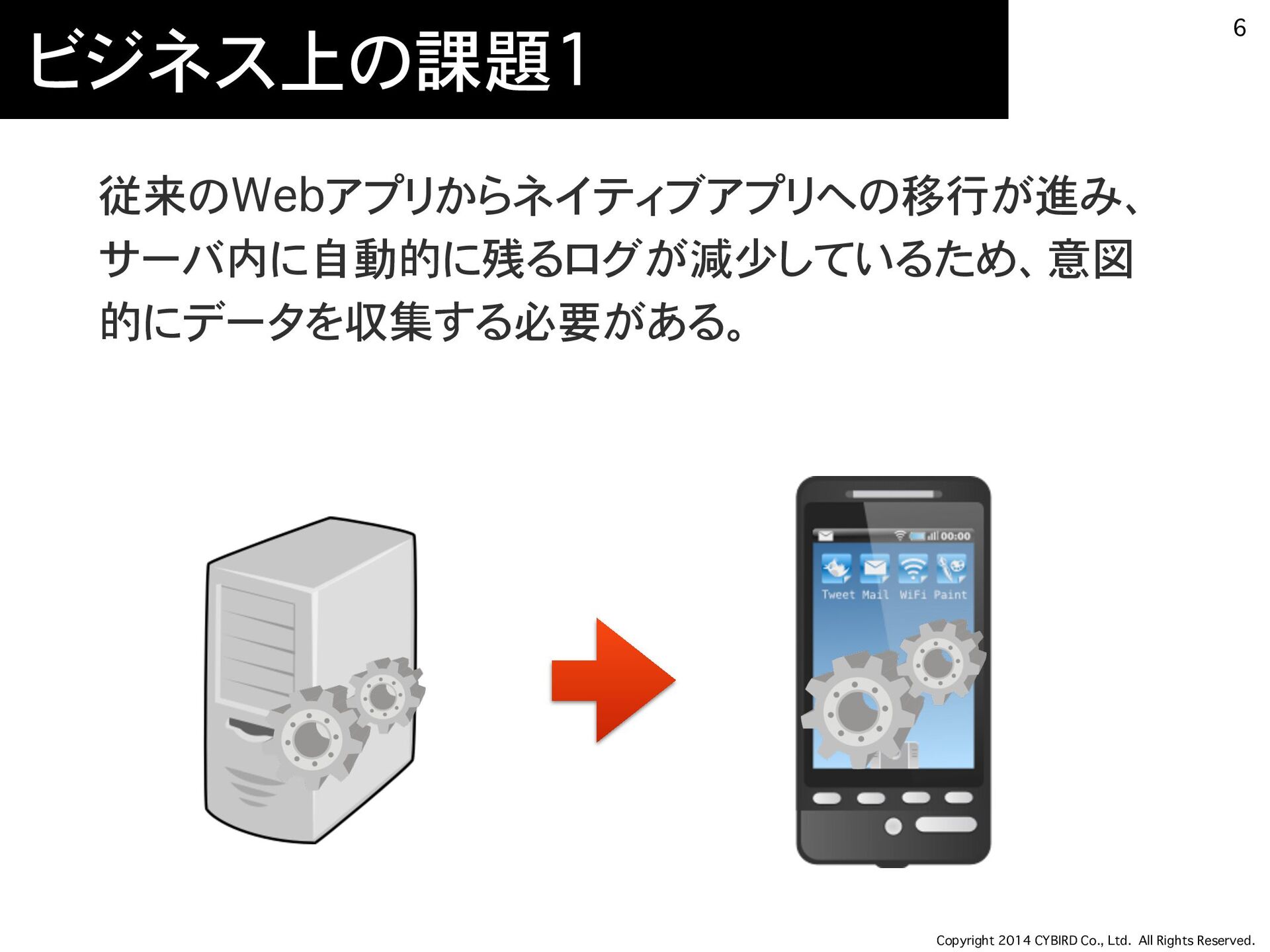

6. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. ビジネス上の課題1 従来のWebアプリからネイティブアプリへの移行が進み、 サーバ内に自動的に残るログが減少しているため、意図 的にデータを収集する必要がある。 6

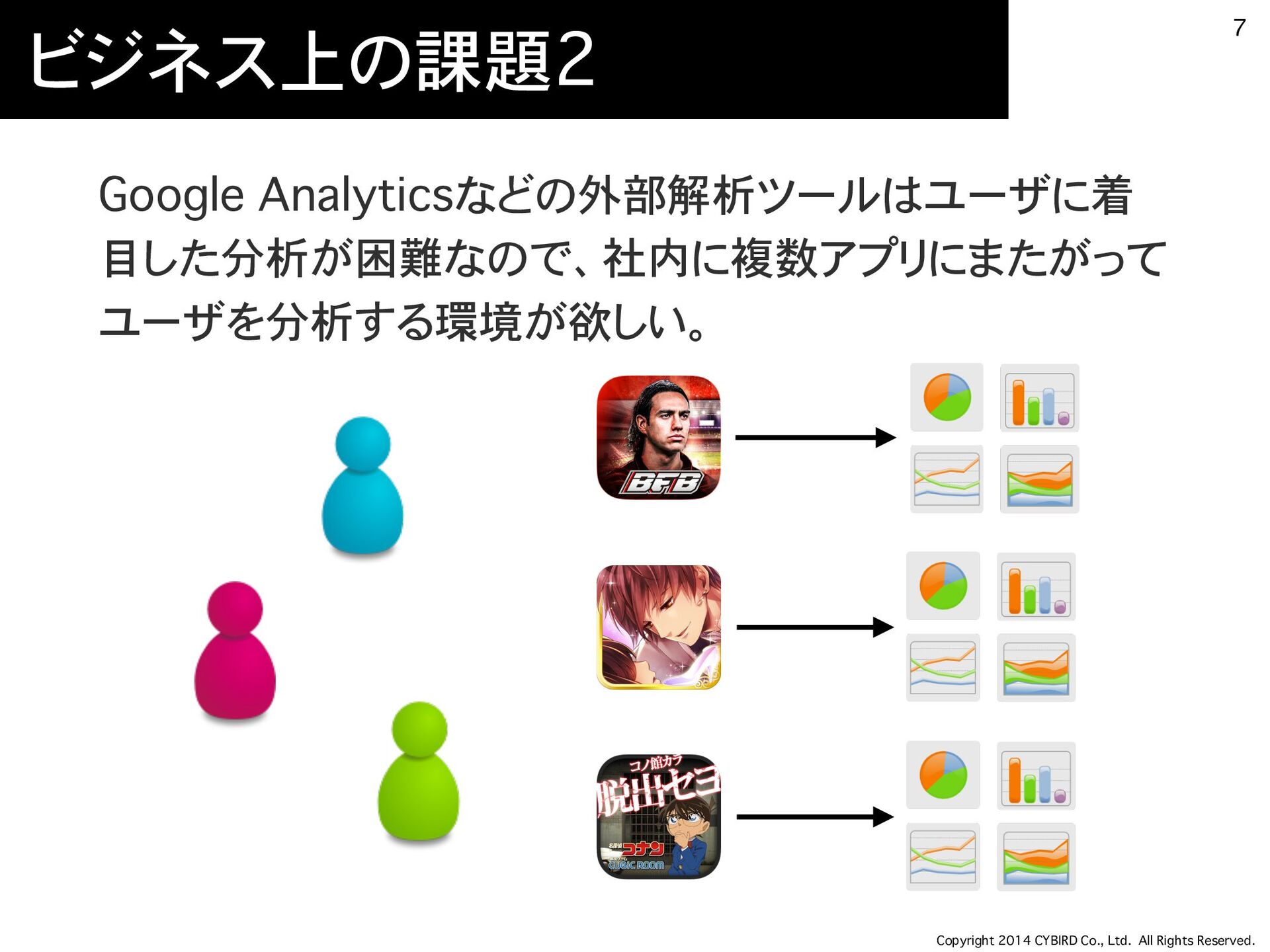

7. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. ビジネス上の課題2 Google Analyticsなどの外部解析ツールはユーザに着 目した分析が困難なので、社内に複数アプリにまたがって ユーザを分析する環境が欲しい。 7

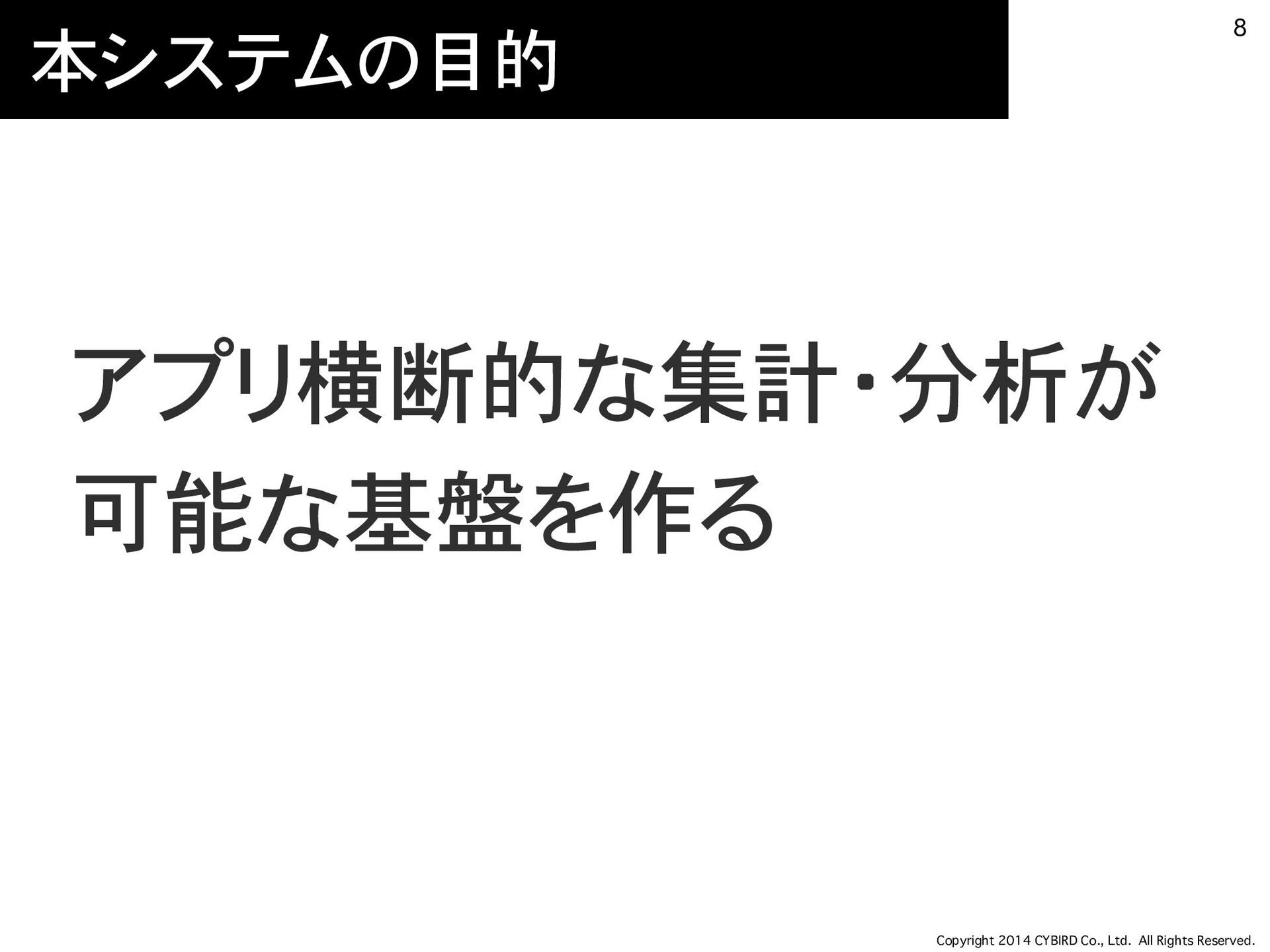

8. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 本システムの目的 アプリ横断的な集計・分析が 可能な基盤を作る 8

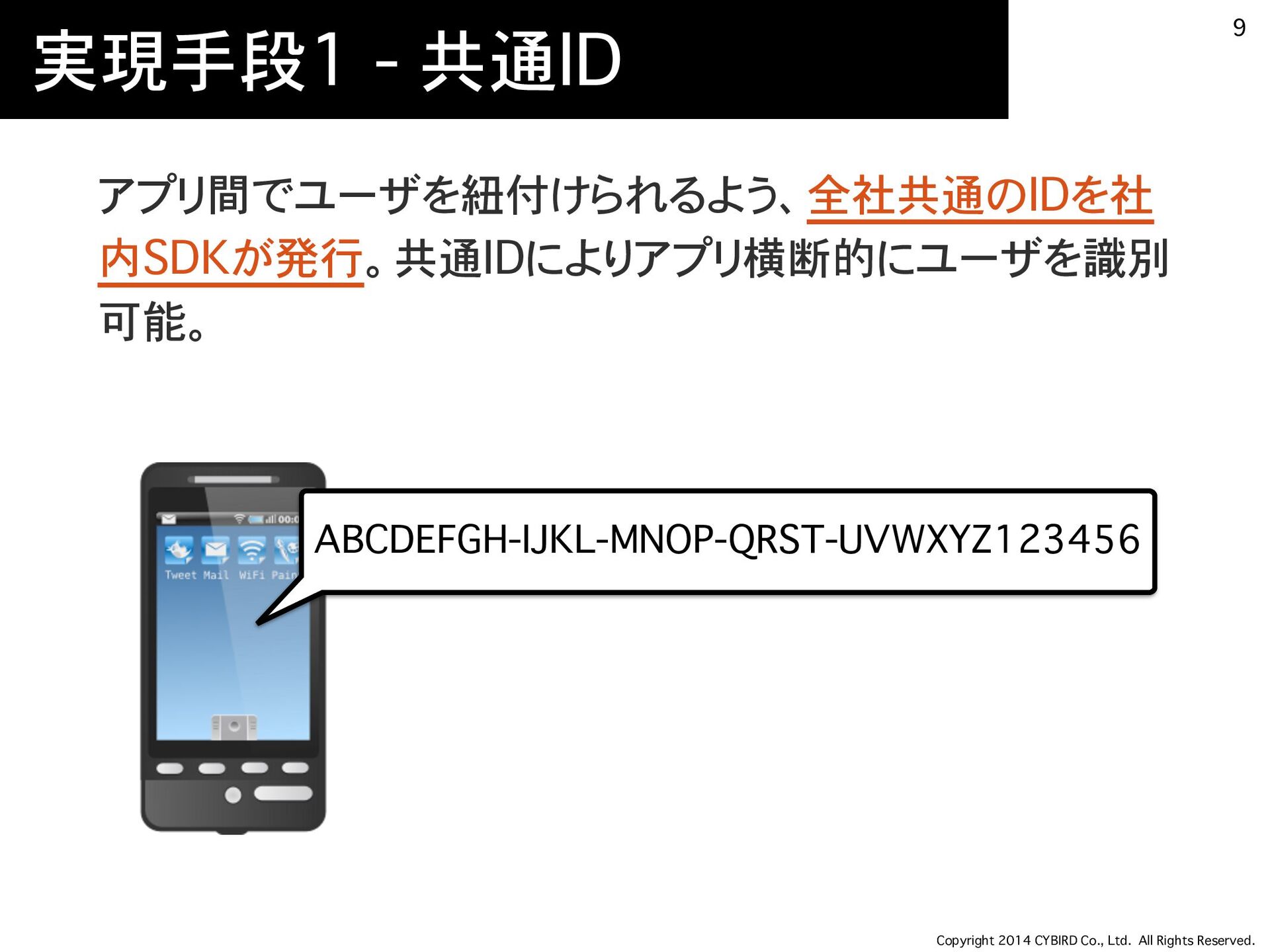

9. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 実現手段1 - 共通ID アプリ間でユーザを紐付けられるよう、全社共通のIDを社 内SDKが発行。共通IDによりアプリ横断的にユーザを識別 可能。 9 ABCDEFGH-IJKL-MNOP-QRST-UVWXYZ123456

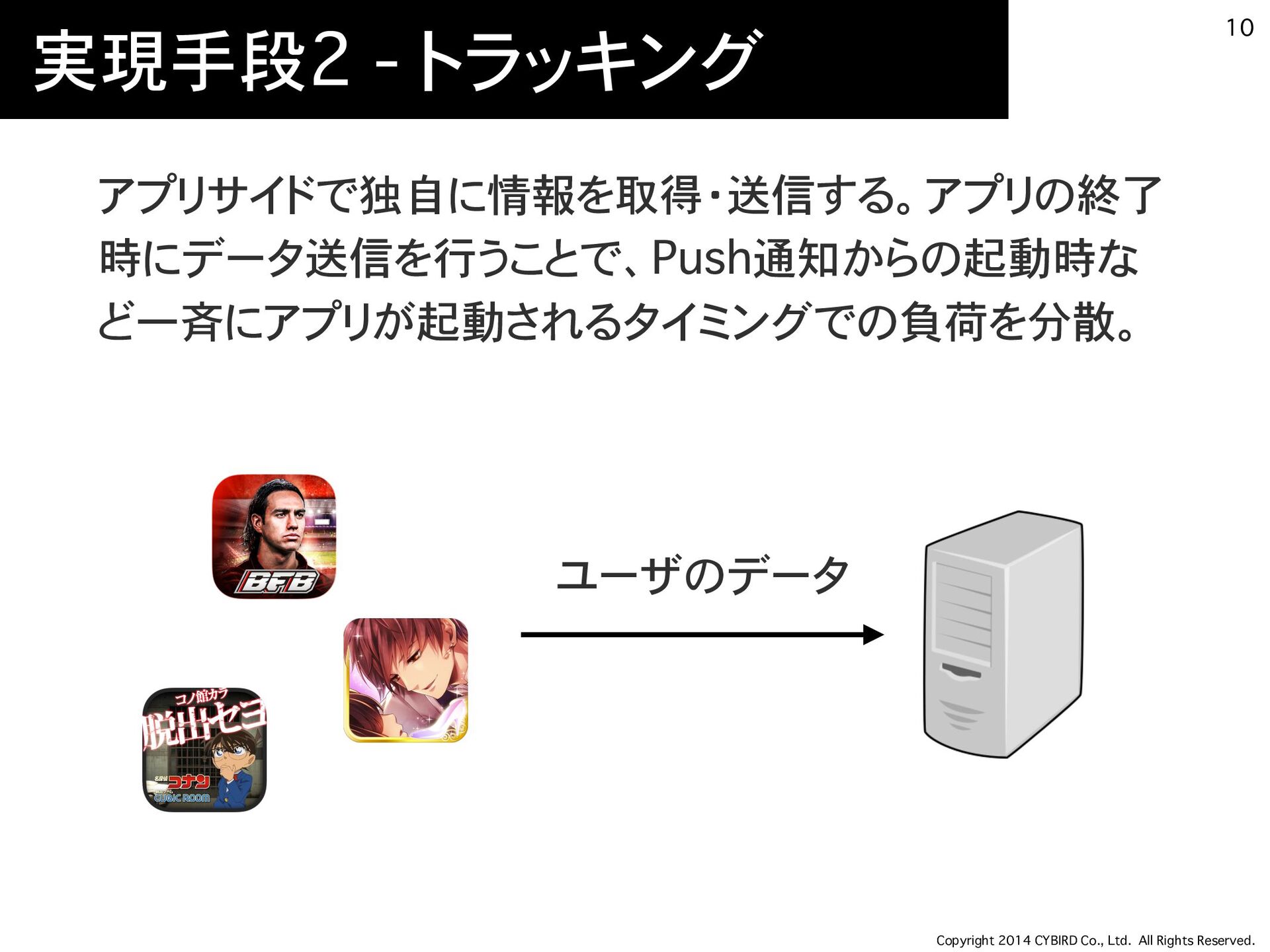

10. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 実現手段2 - トラッキング アプリサイドで独自に情報を取得・送信する。アプリの終了 時にデータ送信を行うことで、Push通知からの起動時な ど一斉にアプリが起動されるタイミングでの負荷を分散。 10 ユーザのデータ

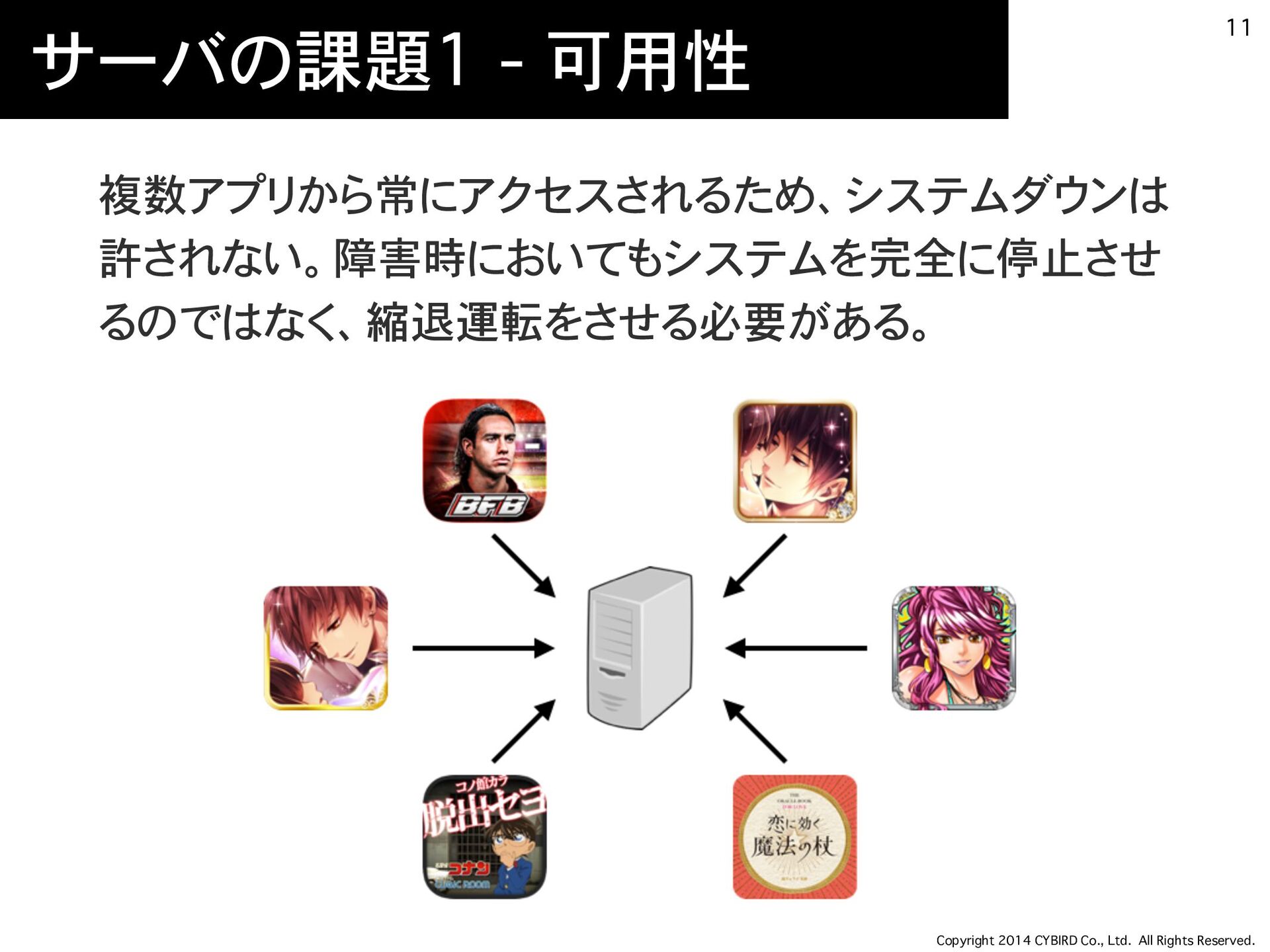

11. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. サーバの課題1 - 可用性 複数アプリから常にアクセスされるため、システムダウンは 許されない。障害時においてもシステムを完全に停止させ るのではなく、縮退運転をさせる必要がある。 11

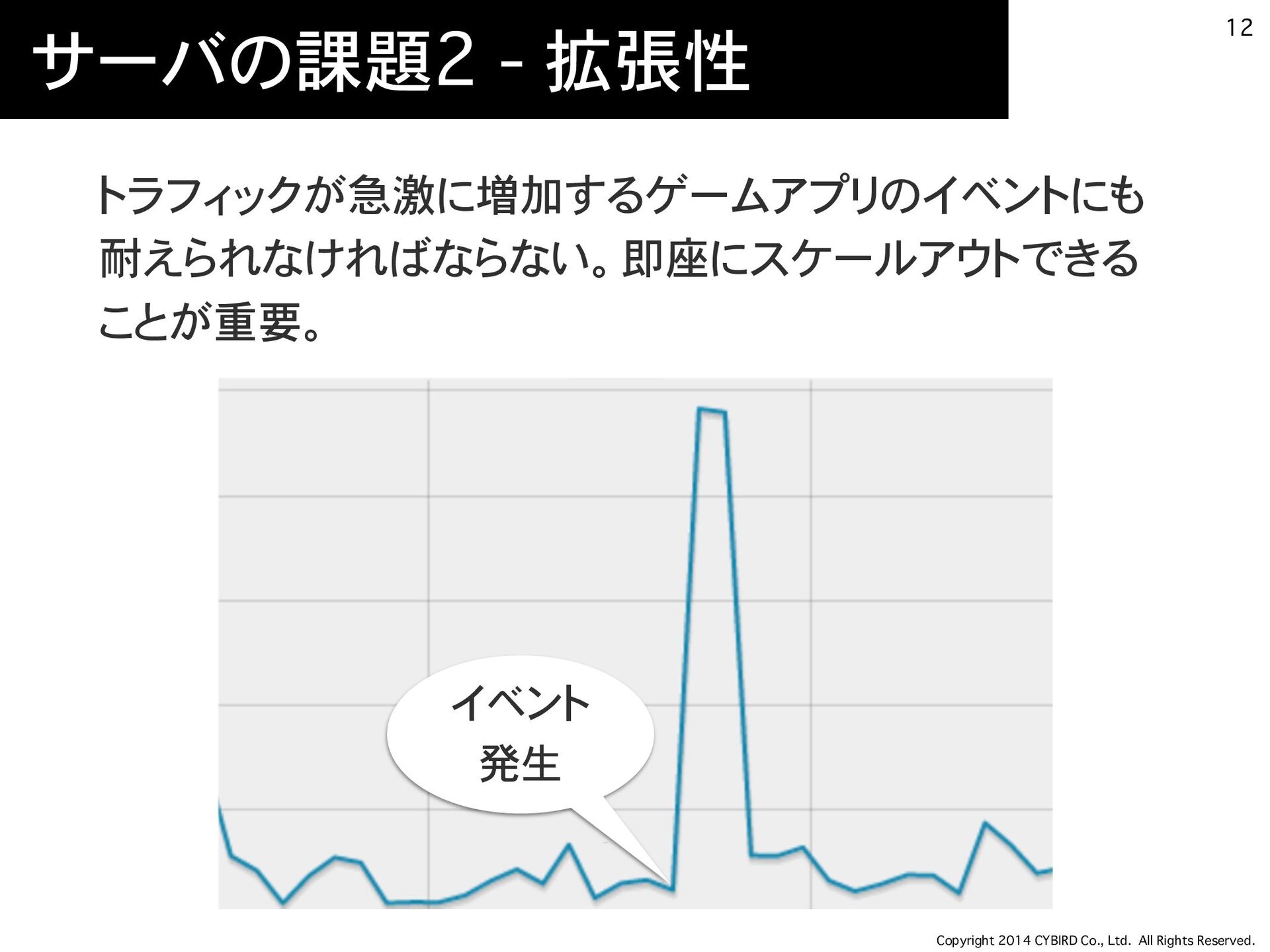

12. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. サーバの課題2 - 拡張性 トラフィックが急激に増加するゲームアプリのイベントにも 耐えられなければならない。即座にスケールアウトできる ことが重要。 12 イベント 発生

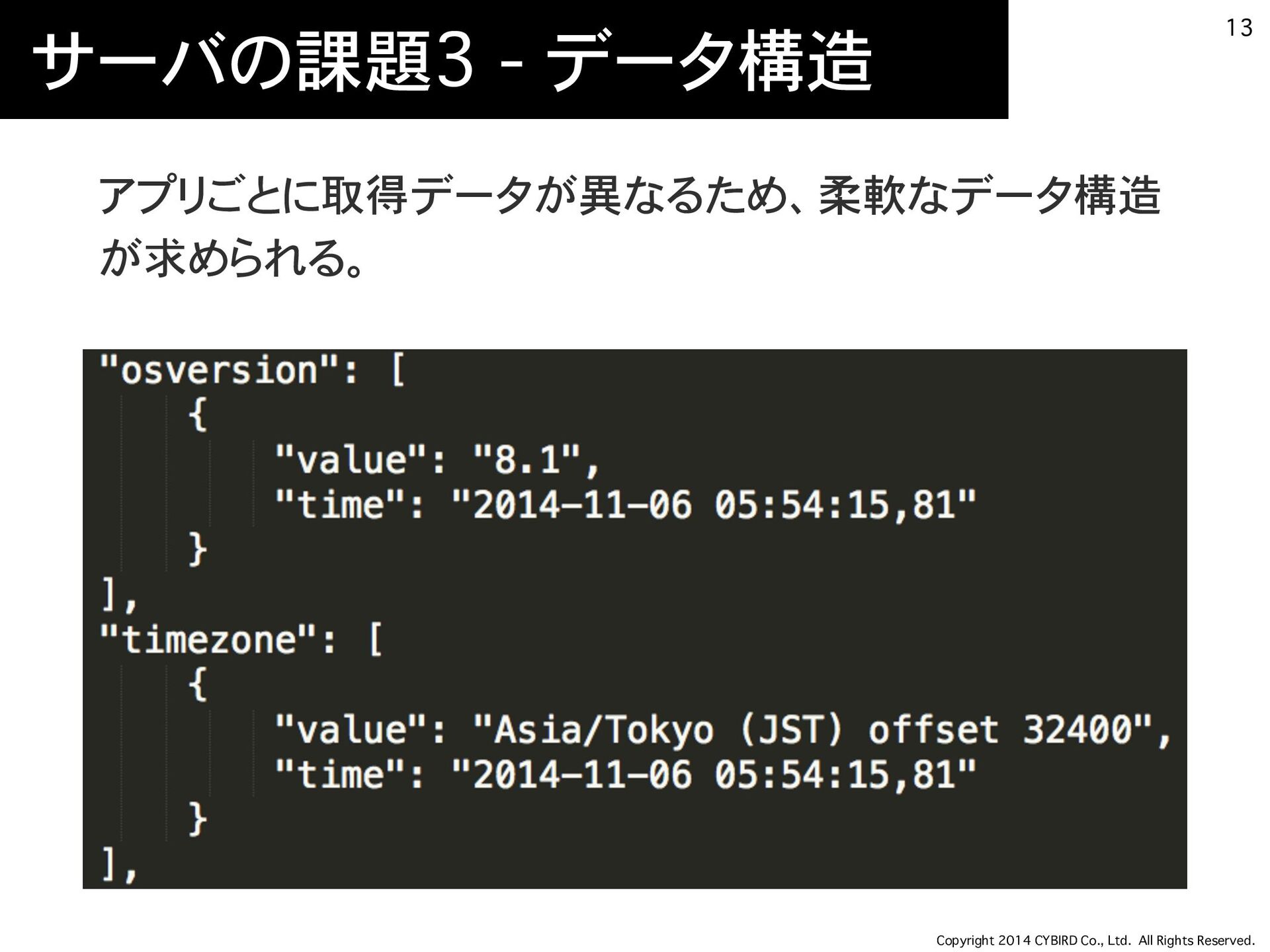

13. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. サーバの課題3 - データ構造 アプリごとに取得データが異なるため、柔軟なデータ構造 が求められる。 13
14. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 14

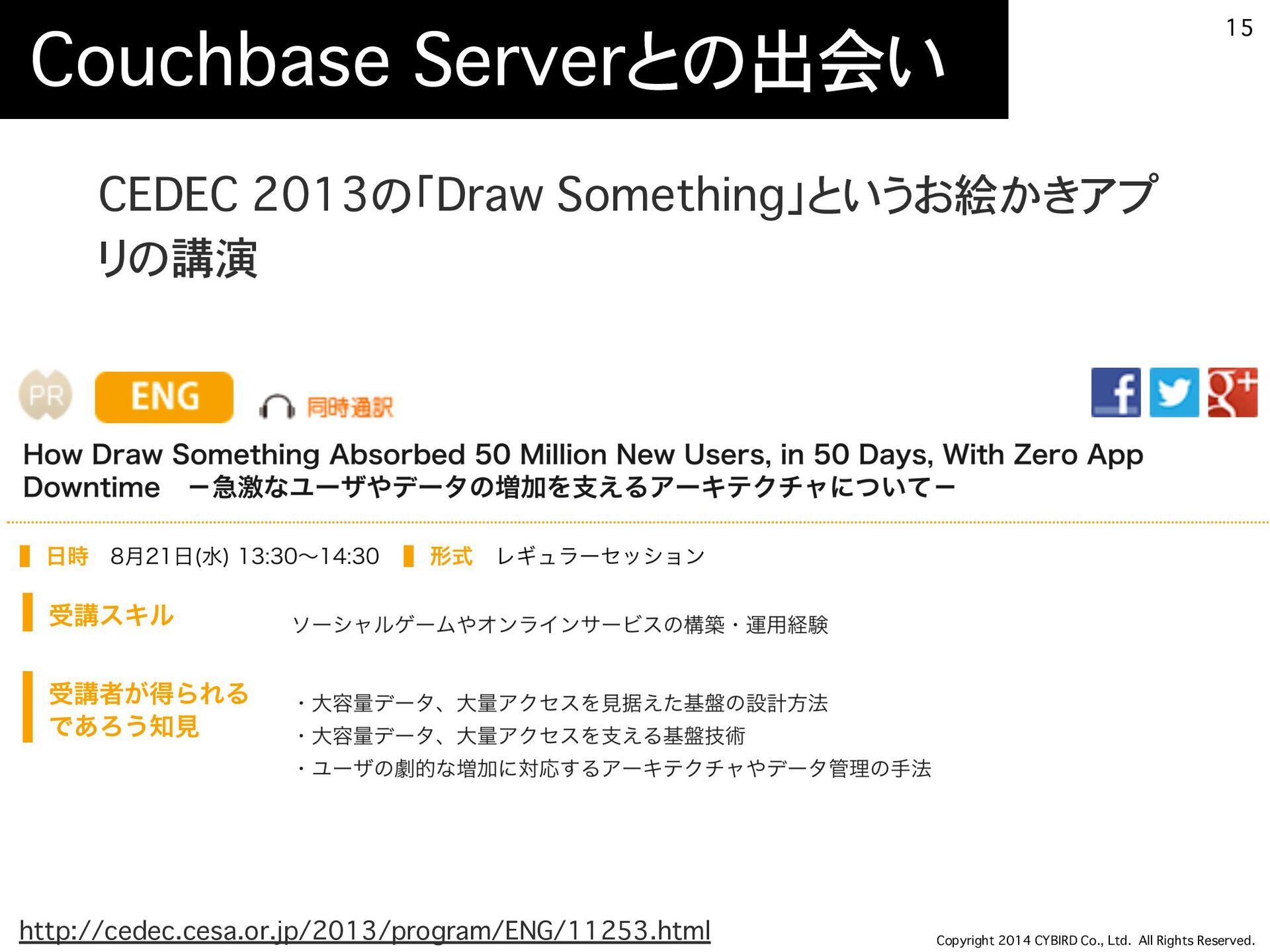

15. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Couchbase Serverとの出会い 15 CEDEC 2013の「Draw Something」というお絵かきアプ リの講演 http://cedec.cesa.or.jp/2013/program/ENG/11253.html

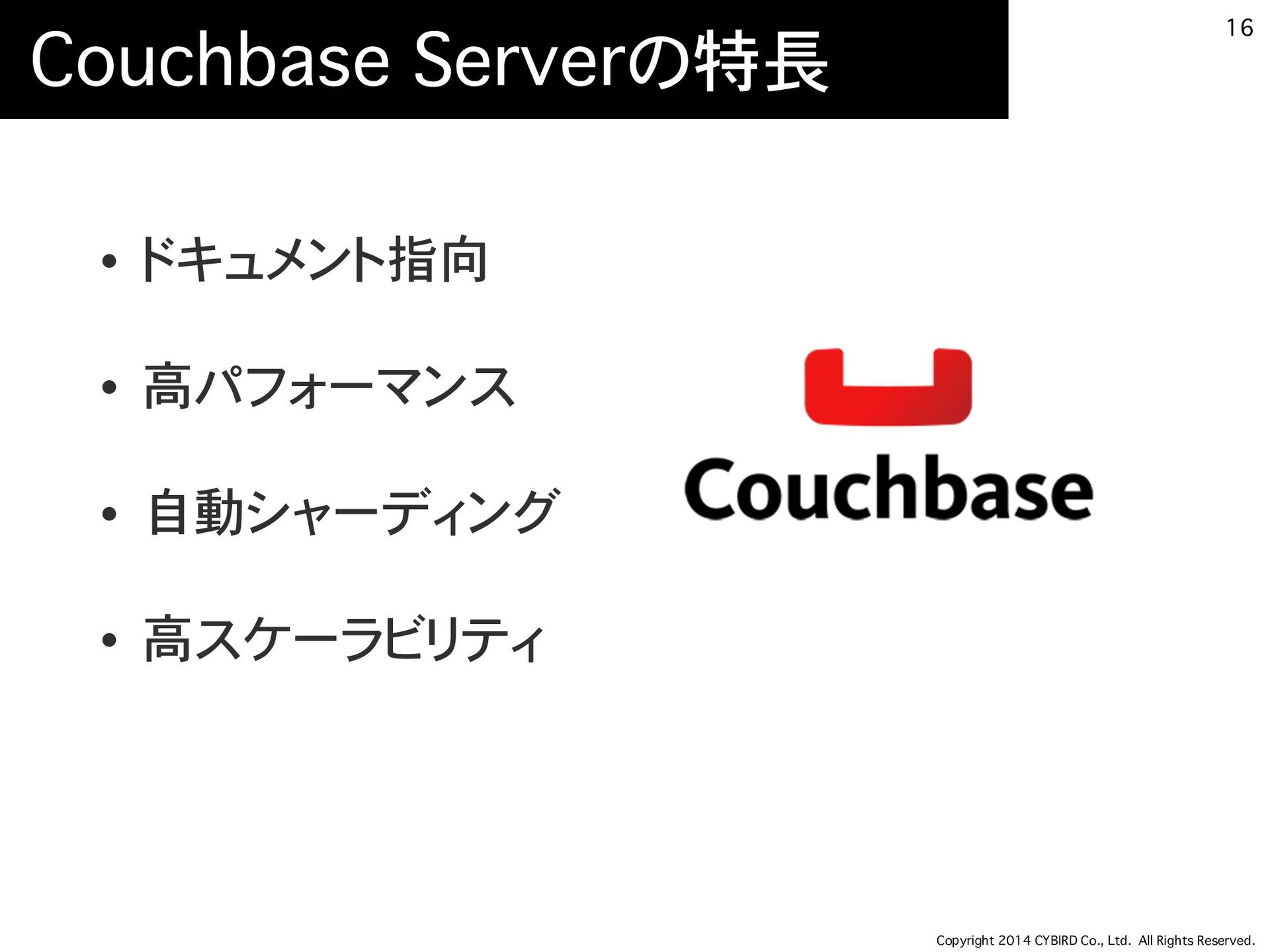

16. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Couchbase Serverの特長 • ドキュメント指向 • 高パフォーマンス • 自動シャーディング • 高スケーラビリティ 16
17. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. ドキュメント指向 17 • JSONやXMLで記述された「ドキュメント」でデータを管理 • スキーマレス • ドキュメントに対してクエリが使用可能 • ドキュメントにはKeyを用いてアクセス • Couchbase ServerはJSONを採用

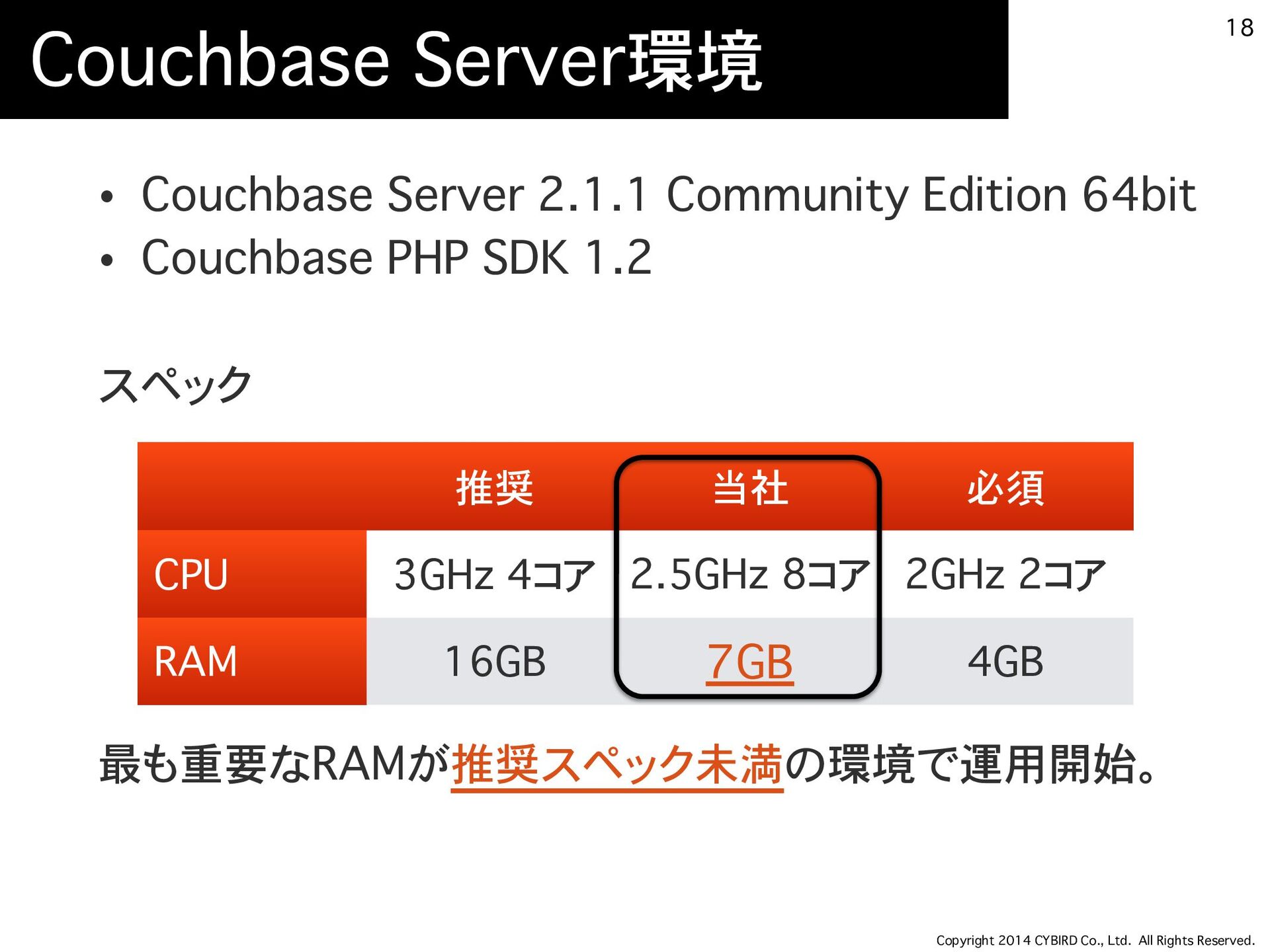

18. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Couchbase Server環境 18 • Couchbase Server 2.1.1 Community Edition 64bit • Couchbase PHP SDK 1.2 スペック 最も重要なRAMが推奨スペック未満の環境で運用開始。 推奨 当社 必須 CPU 3GHz 4コア 2.5GHz 8コア 2GHz 2コア RAM 16GB 7GB 4GB

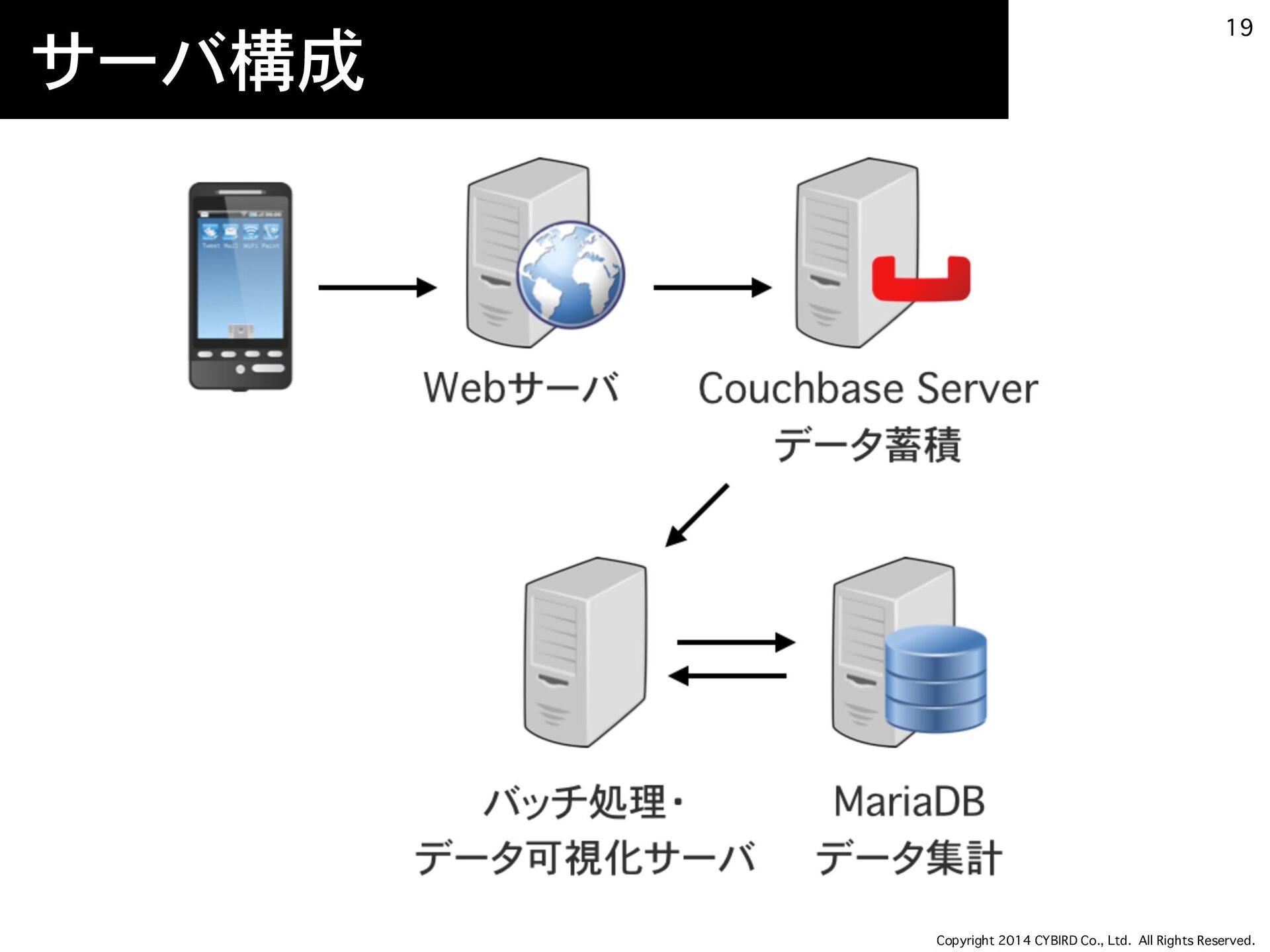

19. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. サーバ構成 19
20. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 1年運用した結果 稼働率100% 20 2013年11月より運用開始

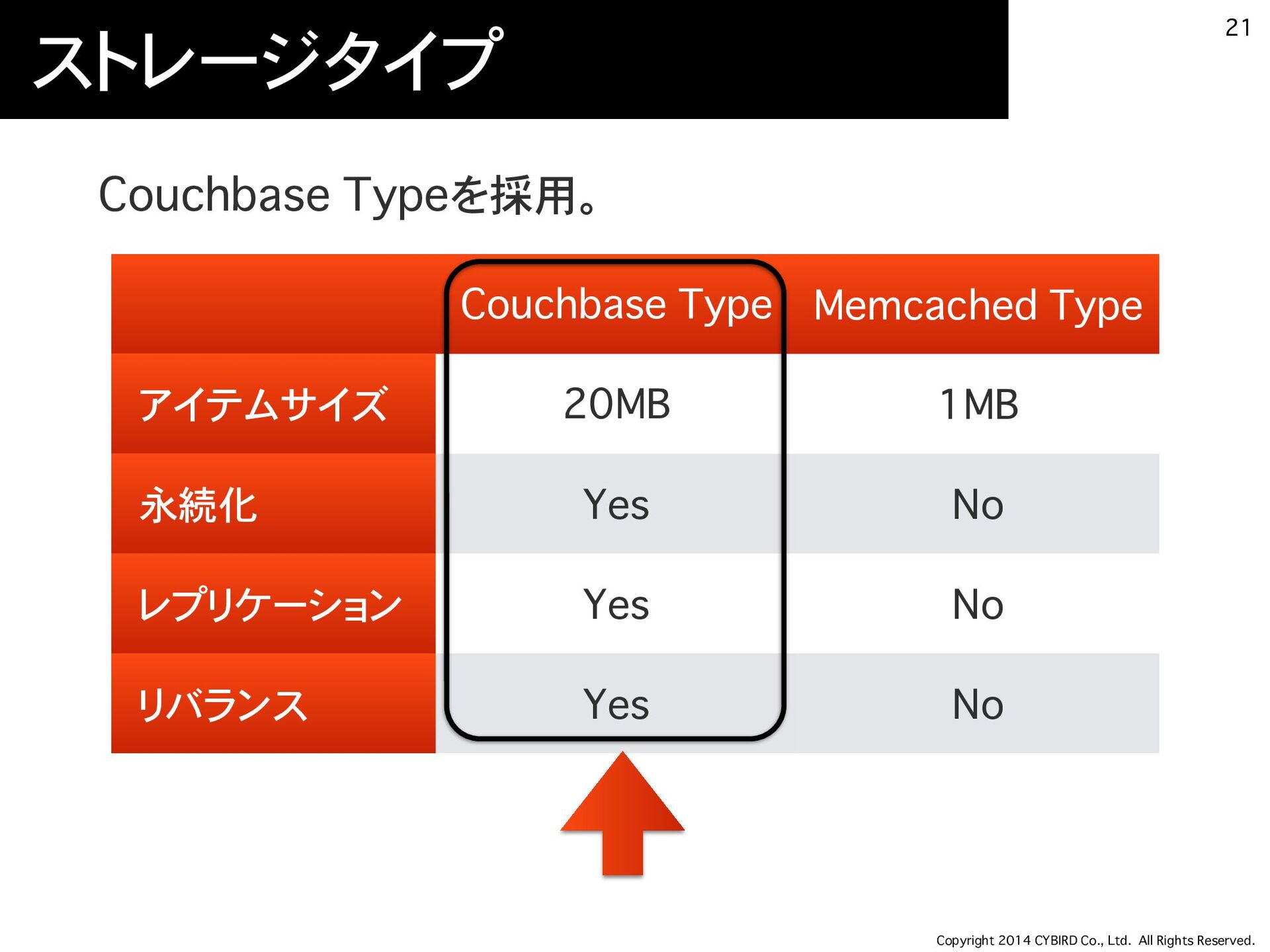

21. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. ストレージタイプ 21 Couchbase Type Memcached Type アイテムサイズ 20MB 1MB 永続化 Yes No レプリケーション Yes No リバランス Yes No Couchbase Typeを採用。

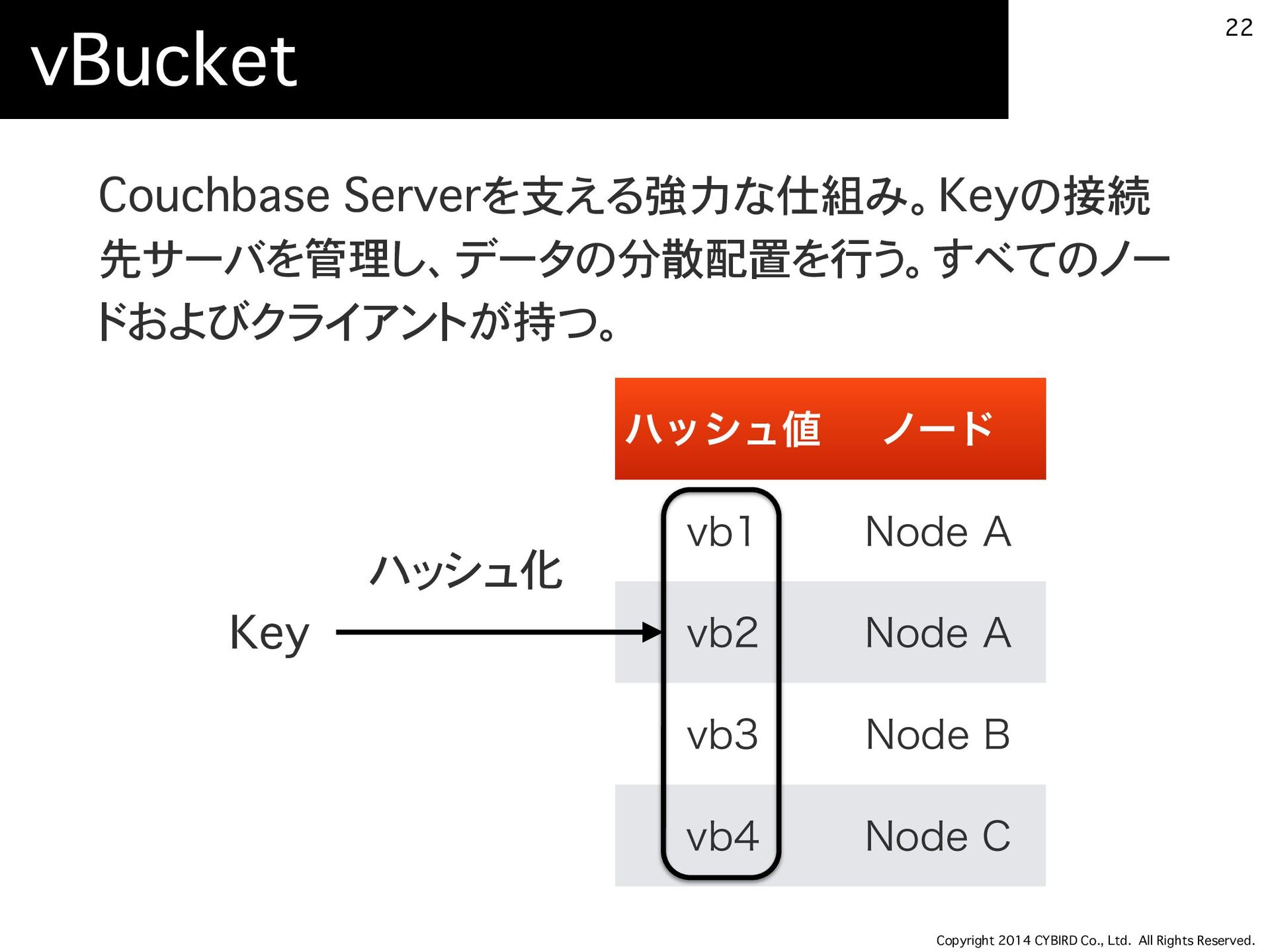

22. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. vBucket 22 ϋογϡ஋ ϊʔυ WC /PEF
    " WC /PEF
    " WC /PEF
    # WC /PEF
    $ Couchbase Serverを支える強力な仕組み。Keyの接続 先サーバを管理し、データの分散配置を行う。すべてのノー ドおよびクライアントが持つ。 Key ハッシュ化

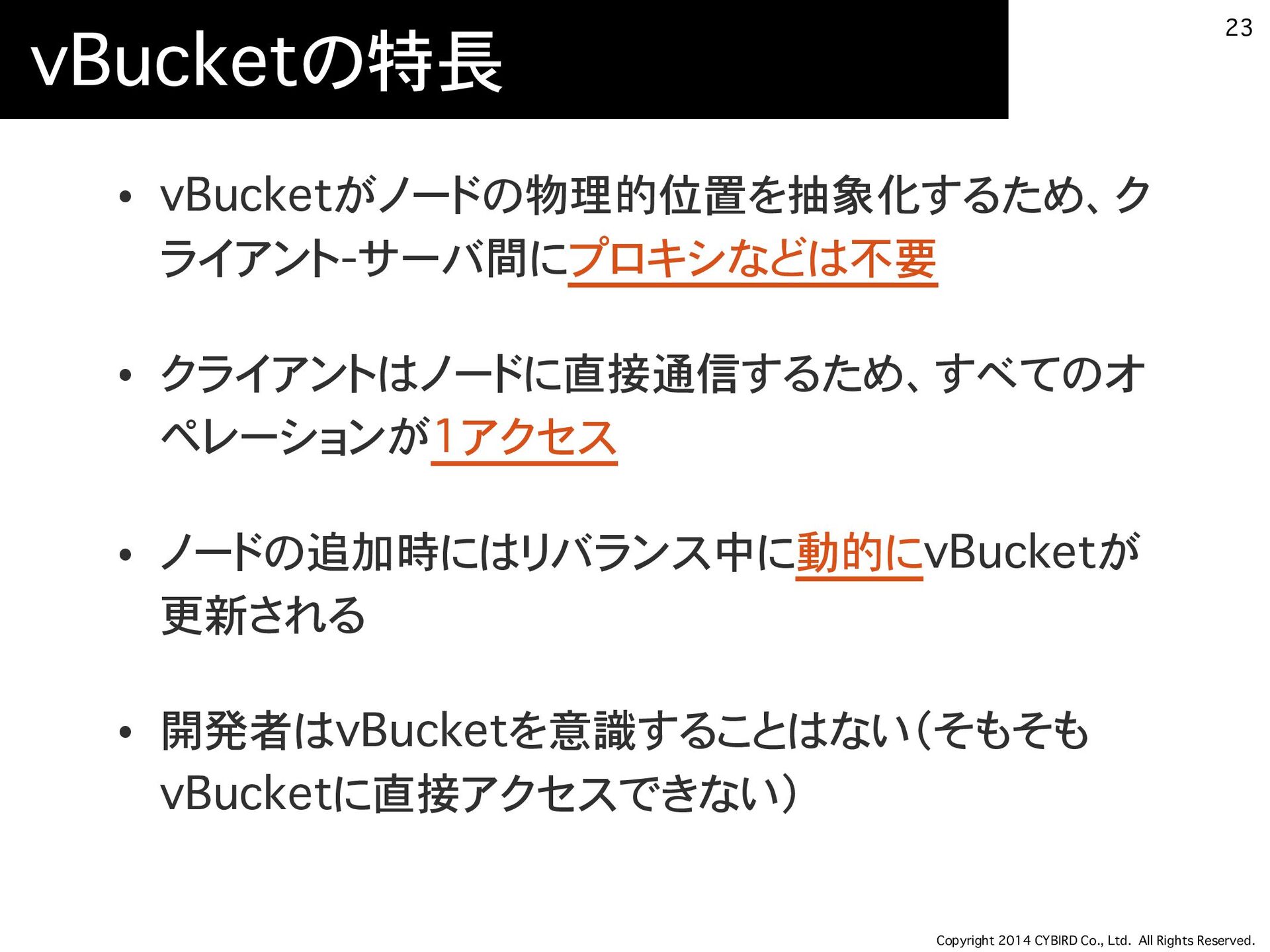

23. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. vBucketの特長 23 • vBucketがノードの物理的位置を抽象化するため、ク ライアント-サーバ間にプロキシなどは不要 • クライアントはノードに直接通信するため、すべてのオ ペレーションが1アクセス • ノードの追加時にはリバランス中に動的にvBucketが 更新される • 開発者はvBucketを意識することはない（そもそも vBucketに直接アクセスできない）
24. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 書き込みのレベルを三段階に分けて指定可能で、今回は 1を採用。永続化とレプリケーションは非同期で行われる。 1. メモリ書き込み時（デフォルト） 2. ストレージ永続化時 3. レプリケーション完了時 SDKによるset 24 Memory Storage  2  Node B Node A SDK クライアント
25. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. パフォーマンス 25 クライアントから見たパフォーマンスはノー ドの数に関わらず一定。

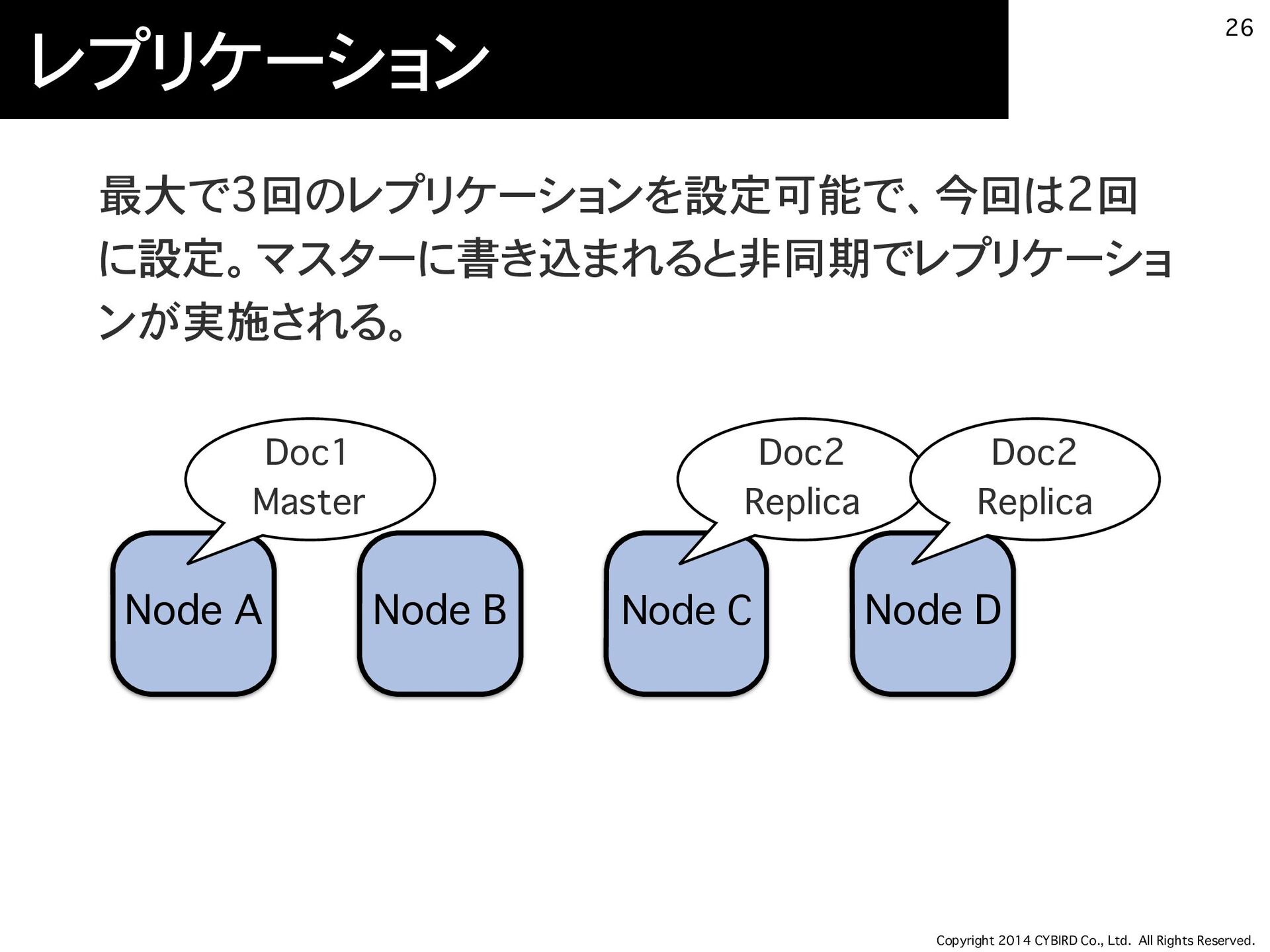

26. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. レプリケーション 最大で3回のレプリケーションを設定可能で、今回は2回 に設定。マスターに書き込まれると非同期でレプリケーショ ンが実施される。 26 Node A Node D Node B Doc1 Master Node C Doc2 Replica Doc2 Replica

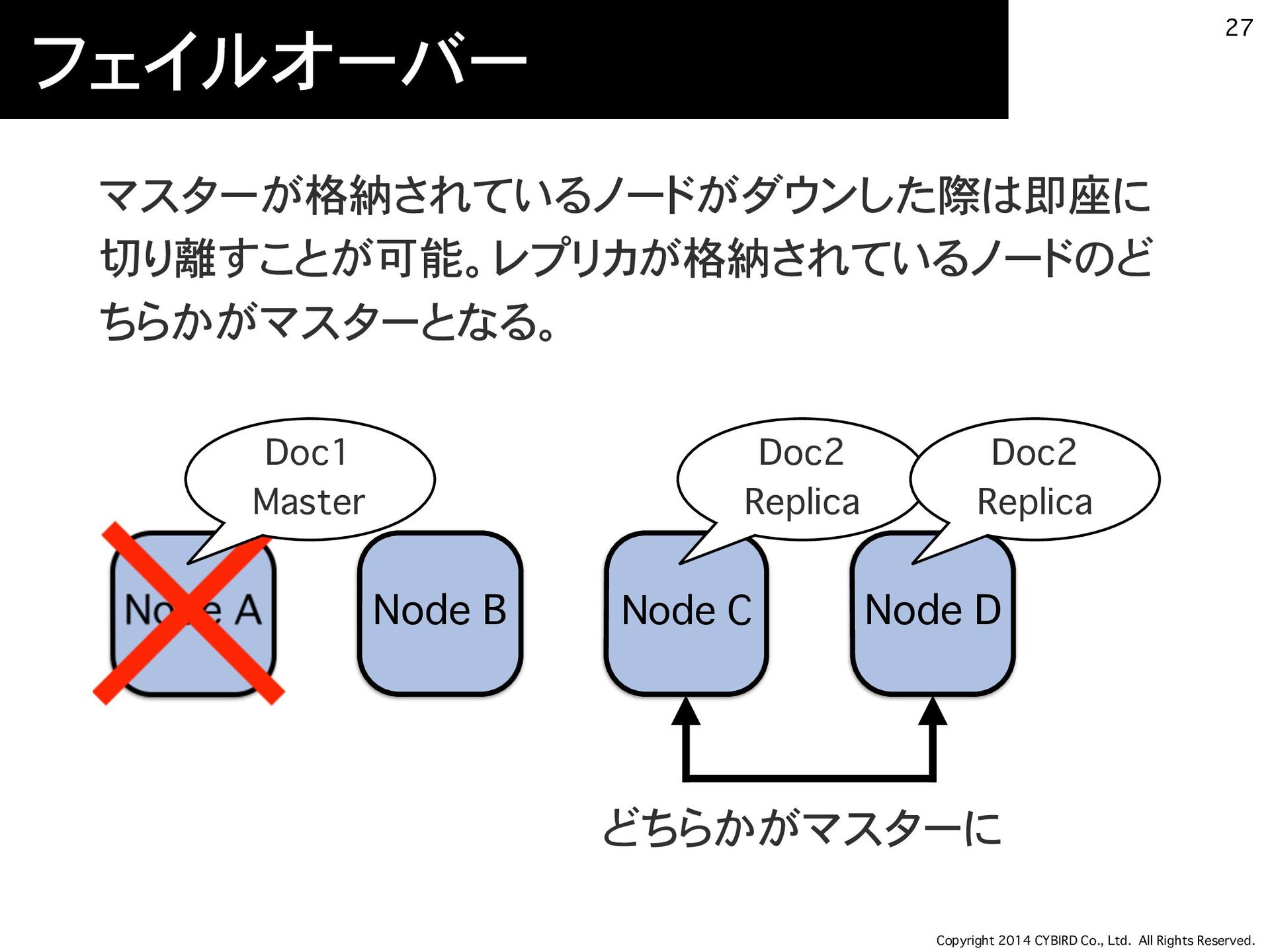

27. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. フェイルオーバー マスターが格納されているノードがダウンした際は即座に 切り離すことが可能。レプリカが格納されているノードのど ちらかがマスターとなる。 27 Node D Node B Node C どちらかがマスターに Doc2 Replica Doc2 Replica Doc1 Master

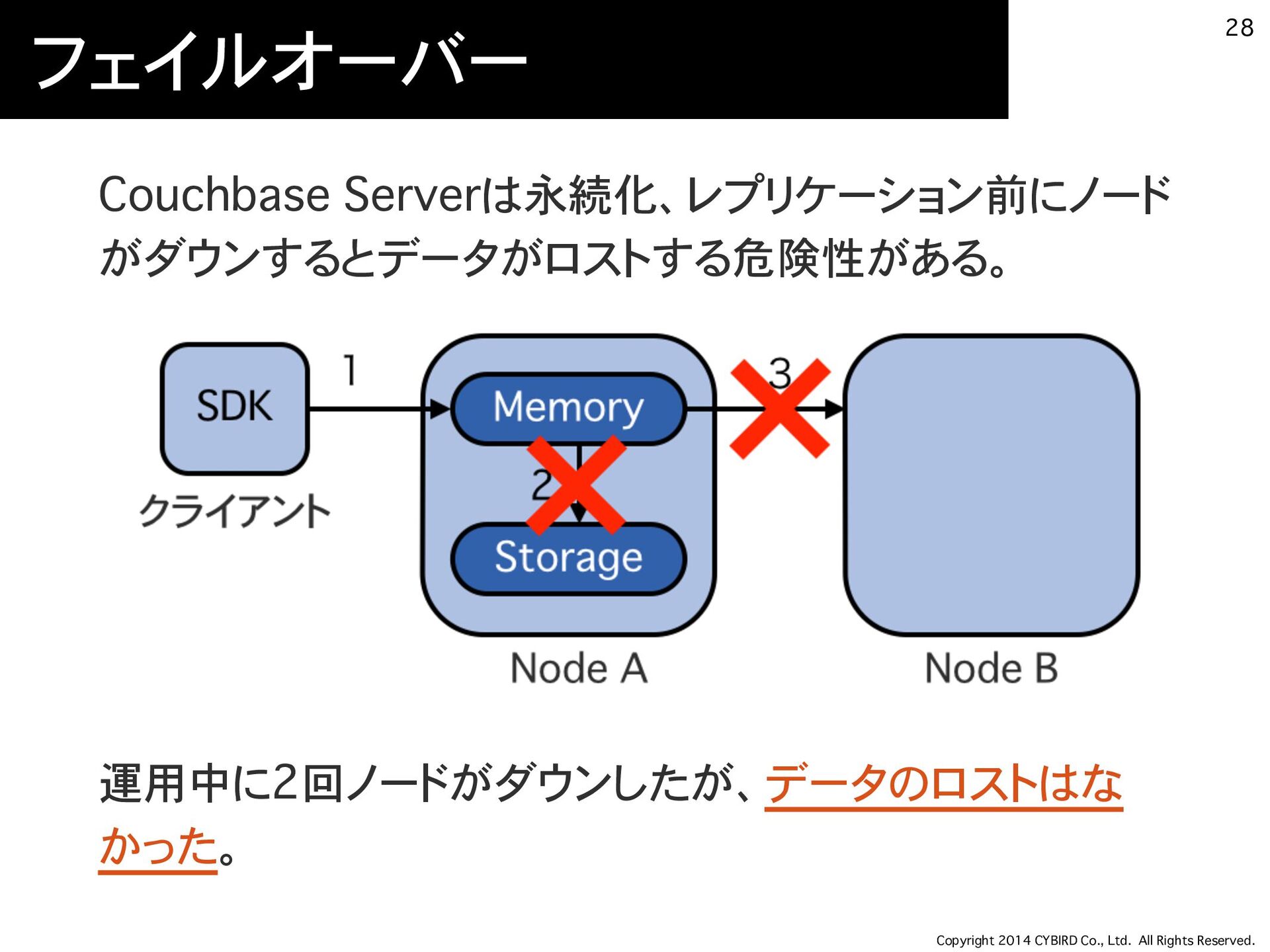

28. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. フェイルオーバー Couchbase Serverは永続化、レプリケーション前にノード がダウンするとデータがロストする危険性がある。
 運用中に2回ノードがダウンしたが、データのロストはな かった。 28 Memory Storage  2  Node B Node A SDK クライアント

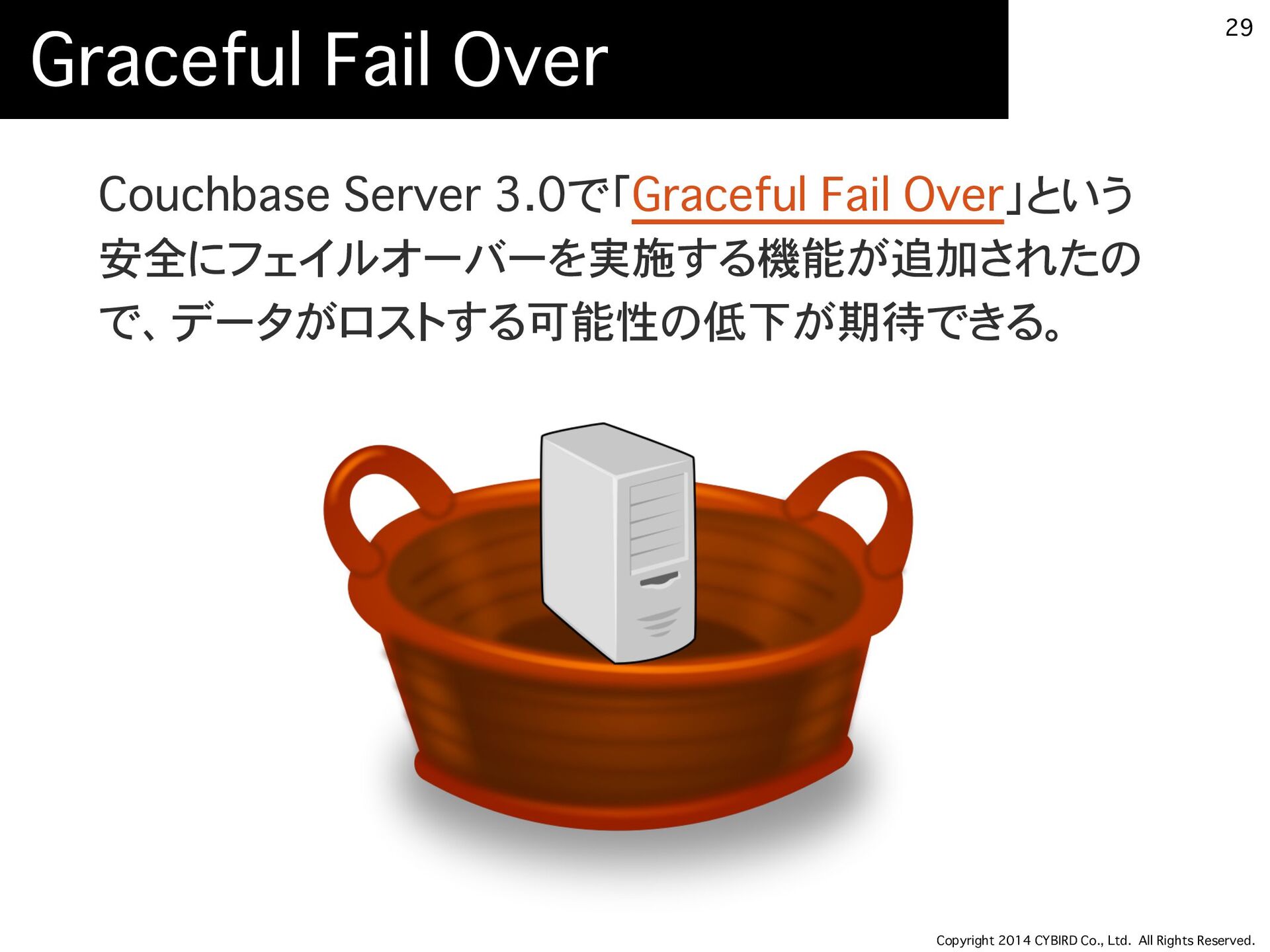

29. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Graceful Fail Over Couchbase Server 3.0で「Graceful Fail Over」という 安全にフェイルオーバーを実施する機能が追加されたの で、データがロストする可能性の低下が期待できる。 29

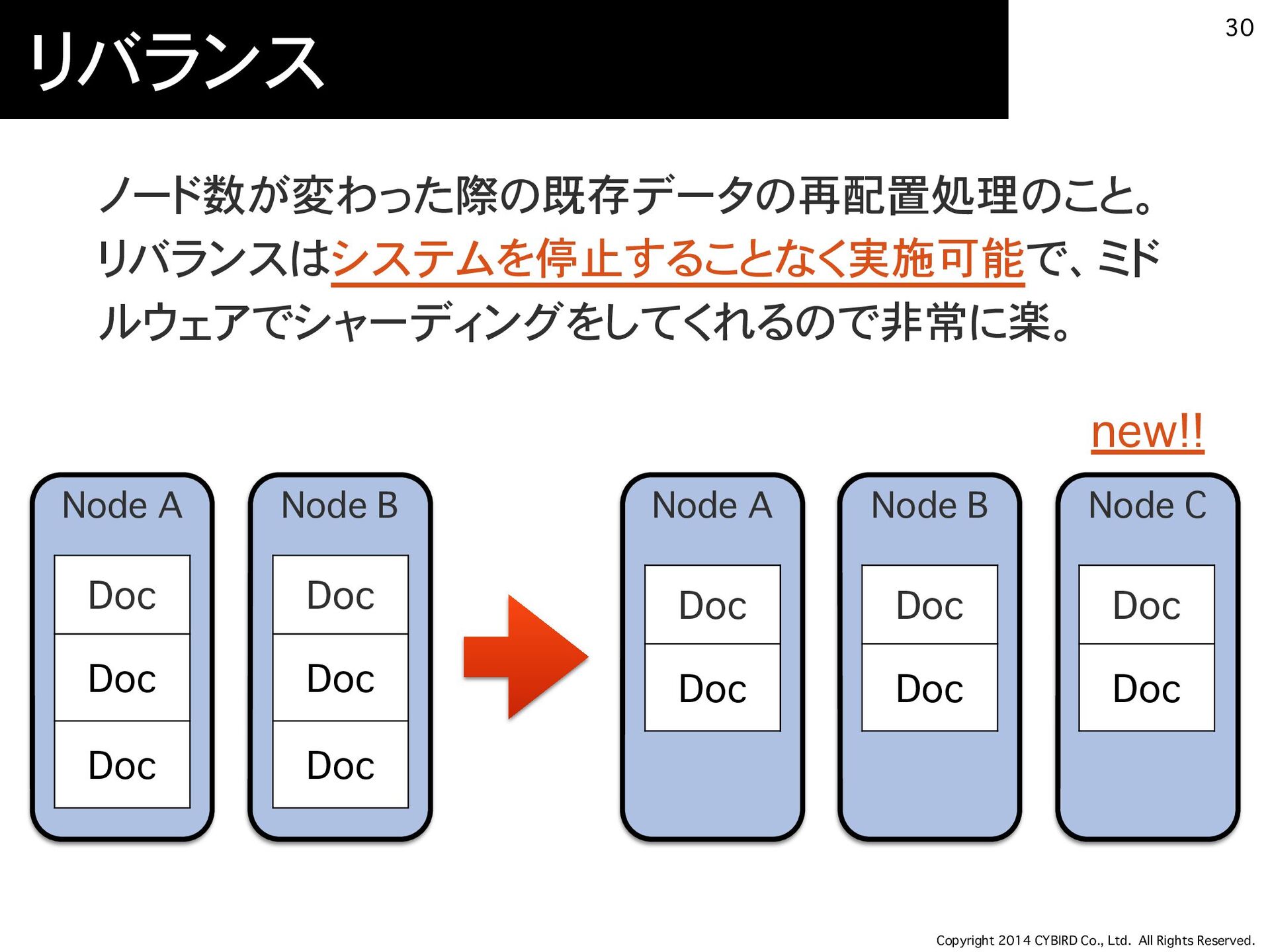

30. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Node A リバランス ノード数が変わった際の既存データの再配置処理のこと。 リバランスはシステムを停止することなく実施可能で、ミド ルウェアでシャーディングをしてくれるので非常に楽。 30 Doc Doc Doc Node B Doc Doc Doc Node A Doc Doc Node B Node C Doc Doc Doc Doc new!!

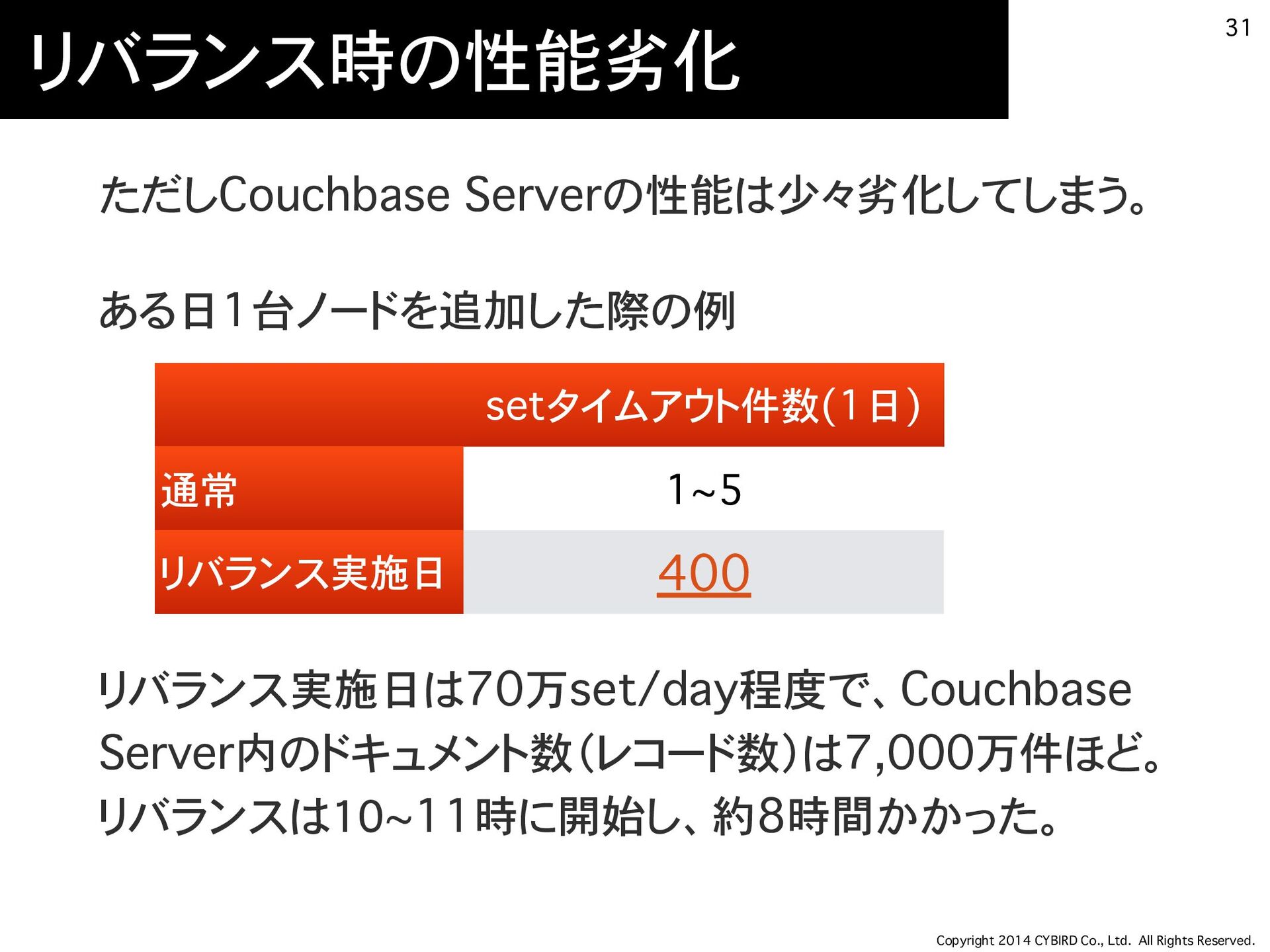

31. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. リバランス時の性能劣化 ただしCouchbase Serverの性能は少々劣化してしまう。 ある日1台ノードを追加した際の例

 リバランス実施日は70万set/day程度で、Couchbase Server内のドキュメント数（レコード数）は7,000万件ほど。 リバランスは10~11時に開始し、約8時間かかった。 31 setタイムアウト件数(1日) 通常 1~5 リバランス実施日 400

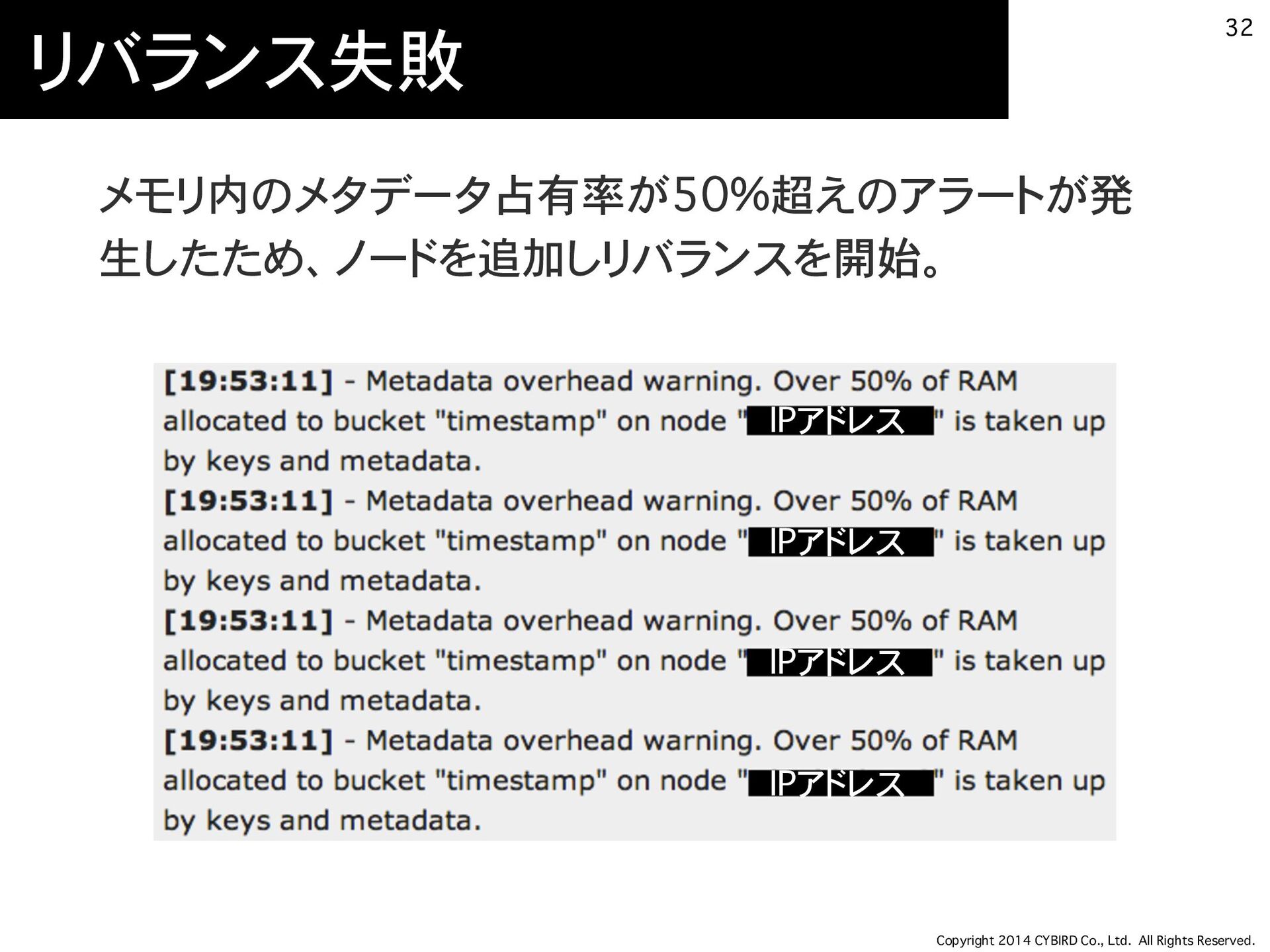

32. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. リバランス失敗 メモリ内のメタデータ占有率が50%超えのアラートが発 生したため、ノードを追加しリバランスを開始。 32 IPアドレス IPアドレス IPアドレス IPアドレス

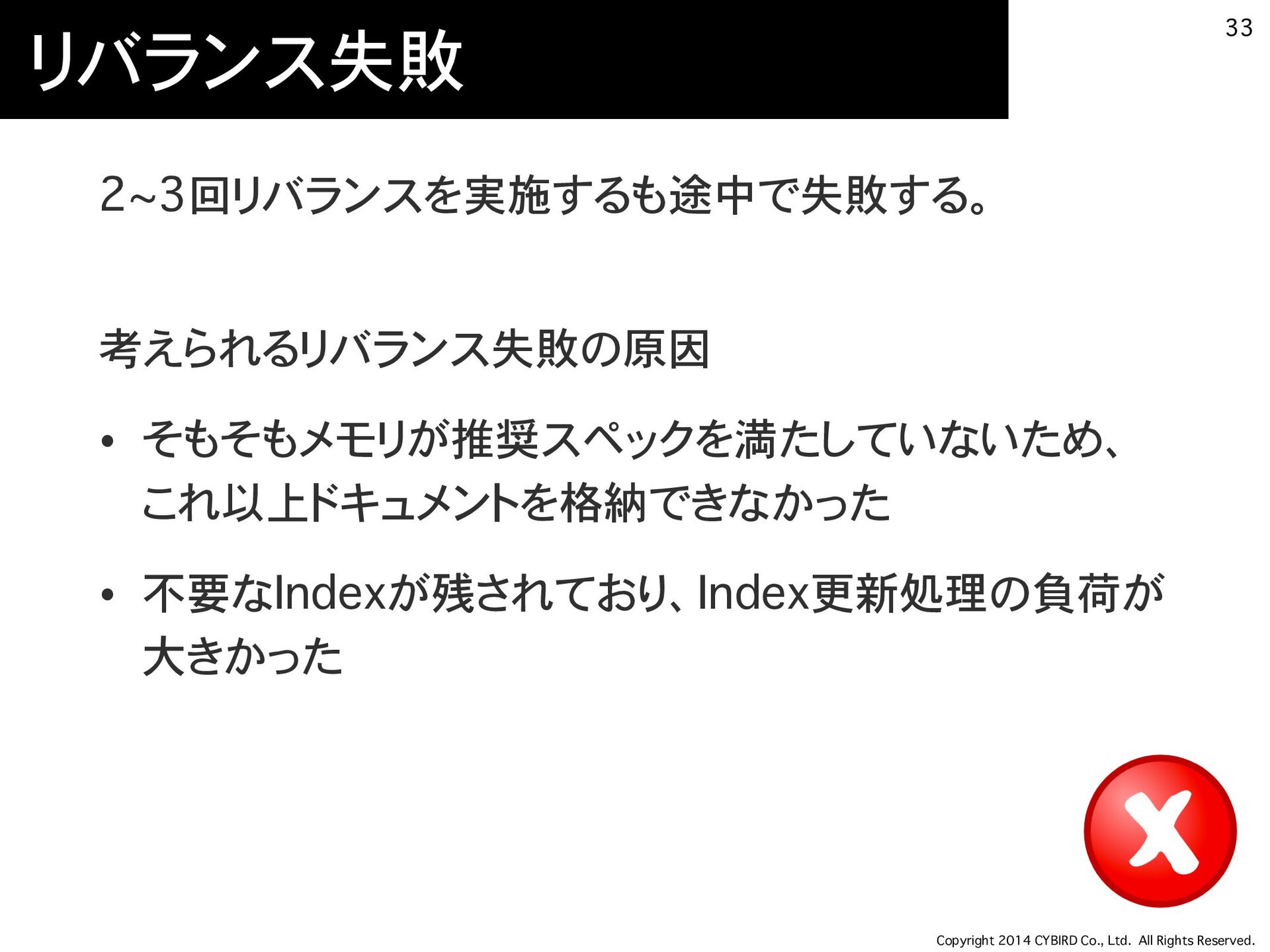

33. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. リバランス失敗 2~3回リバランスを実施するも途中で失敗する。
 考えられるリバランス失敗の原因 • そもそもメモリが推奨スペックを満たしていないため、
 これ以上ドキュメントを格納できなかった • 不要なIndexが残されており、Index更新処理の負荷が 大きかった 33

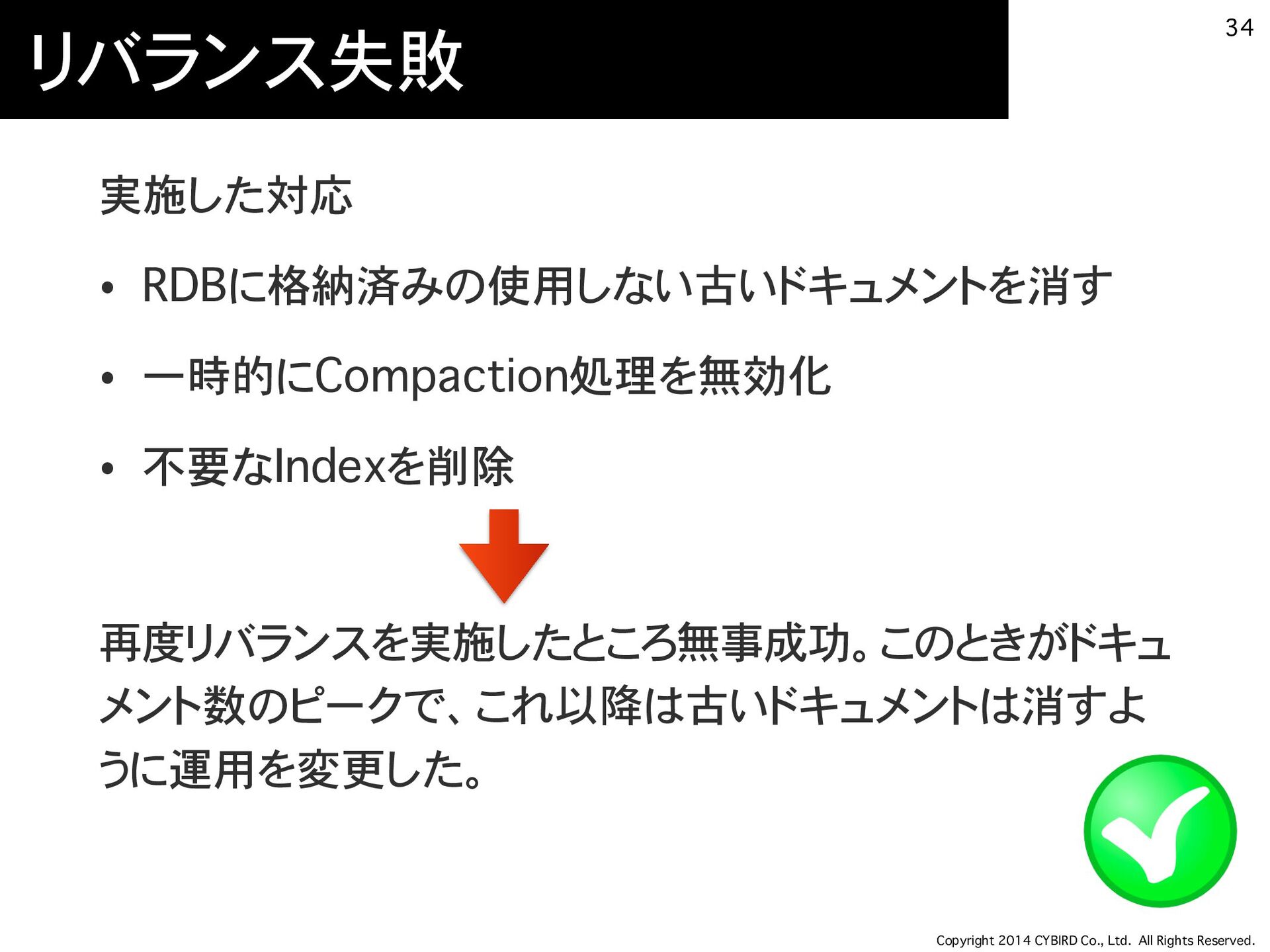

34. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. リバランス失敗 実施した対応 • RDBに格納済みの使用しない古いドキュメントを消す • 一時的にCompaction処理を無効化 • 不要なIndexを削除
 再度リバランスを実施したところ無事成功。このときがドキュ メント数のピークで、これ以降は古いドキュメントは消すよ うに運用を変更した。 34

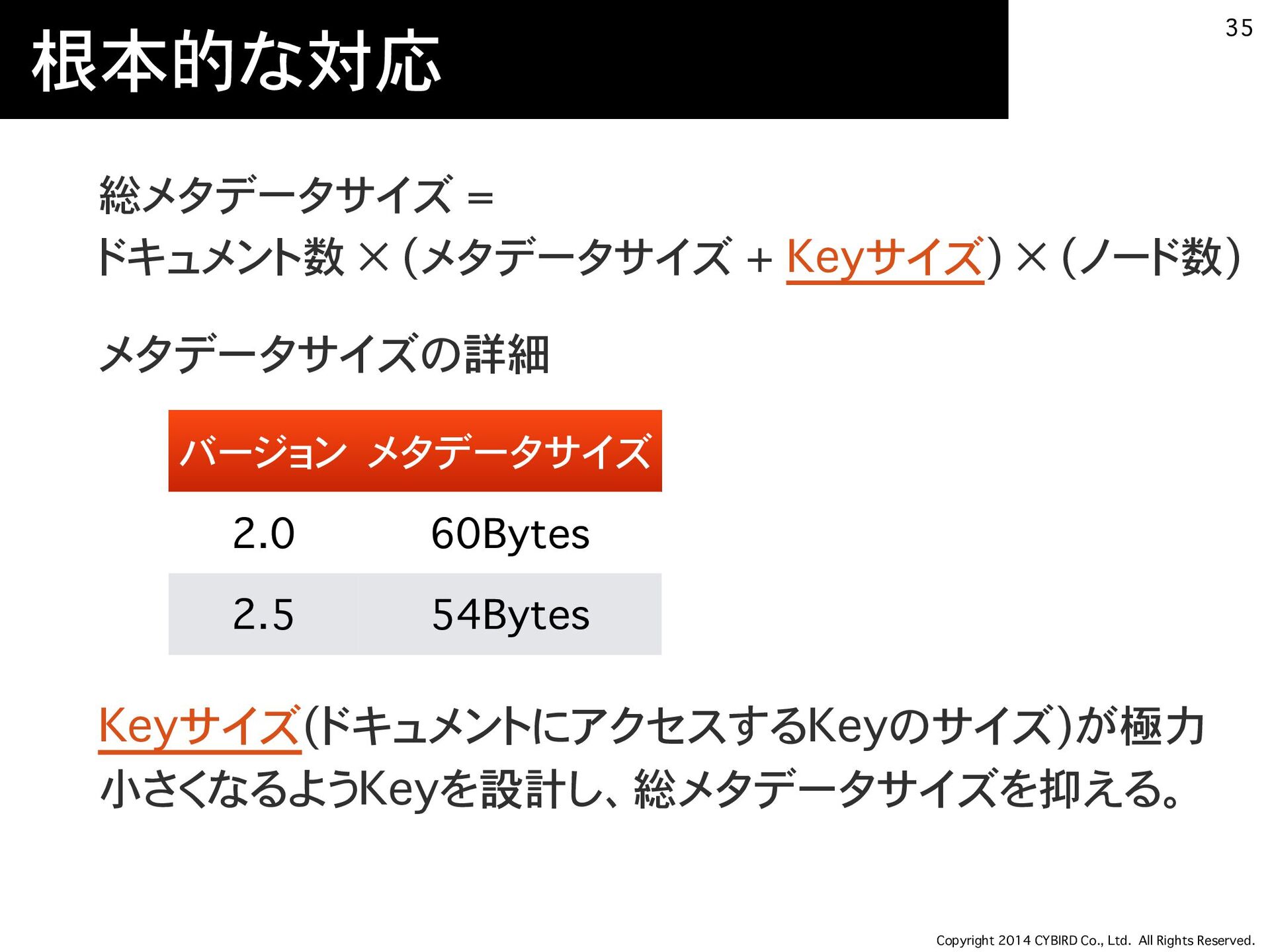

35. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 根本的な対応 総メタデータサイズ =
 ドキュメント数 × (メタデータサイズ + Keyサイズ) × (ノード数) メタデータサイズの詳細 Keyサイズ(ドキュメントにアクセスするKeyのサイズ)が極力
 小さくなるようKeyを設計し、総メタデータサイズを抑える。 35 バージョン メタデータサイズ 2.0 60Bytes 2.5 54Bytes

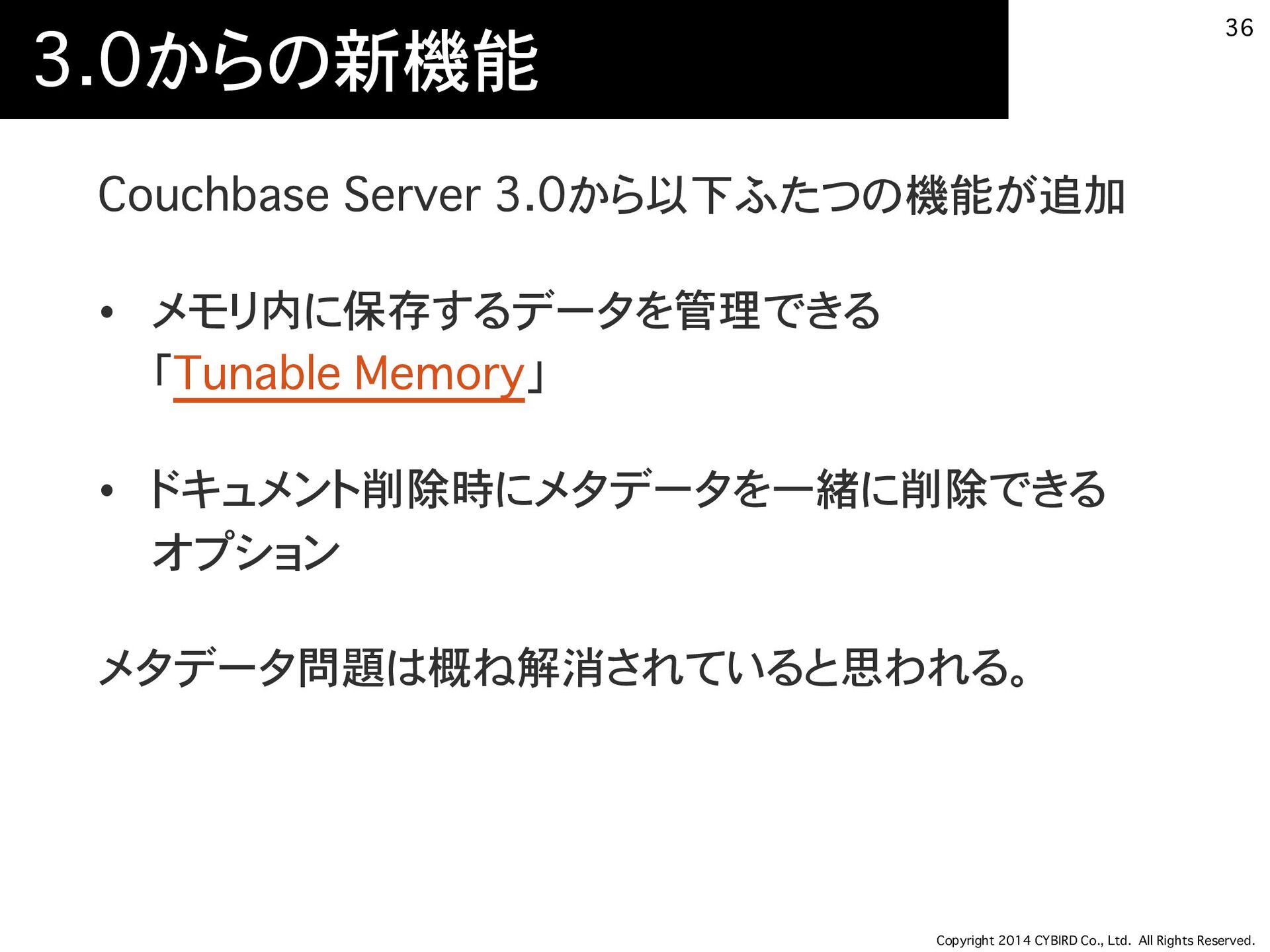

36. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 3.0からの新機能 36 Couchbase Server 3.0から以下ふたつの機能が追加 • メモリ内に保存するデータを管理できる
 「Tunable Memory」 • ドキュメント削除時にメタデータを一緒に削除できる
 オプション メタデータ問題は概ね解消されていると思われる。

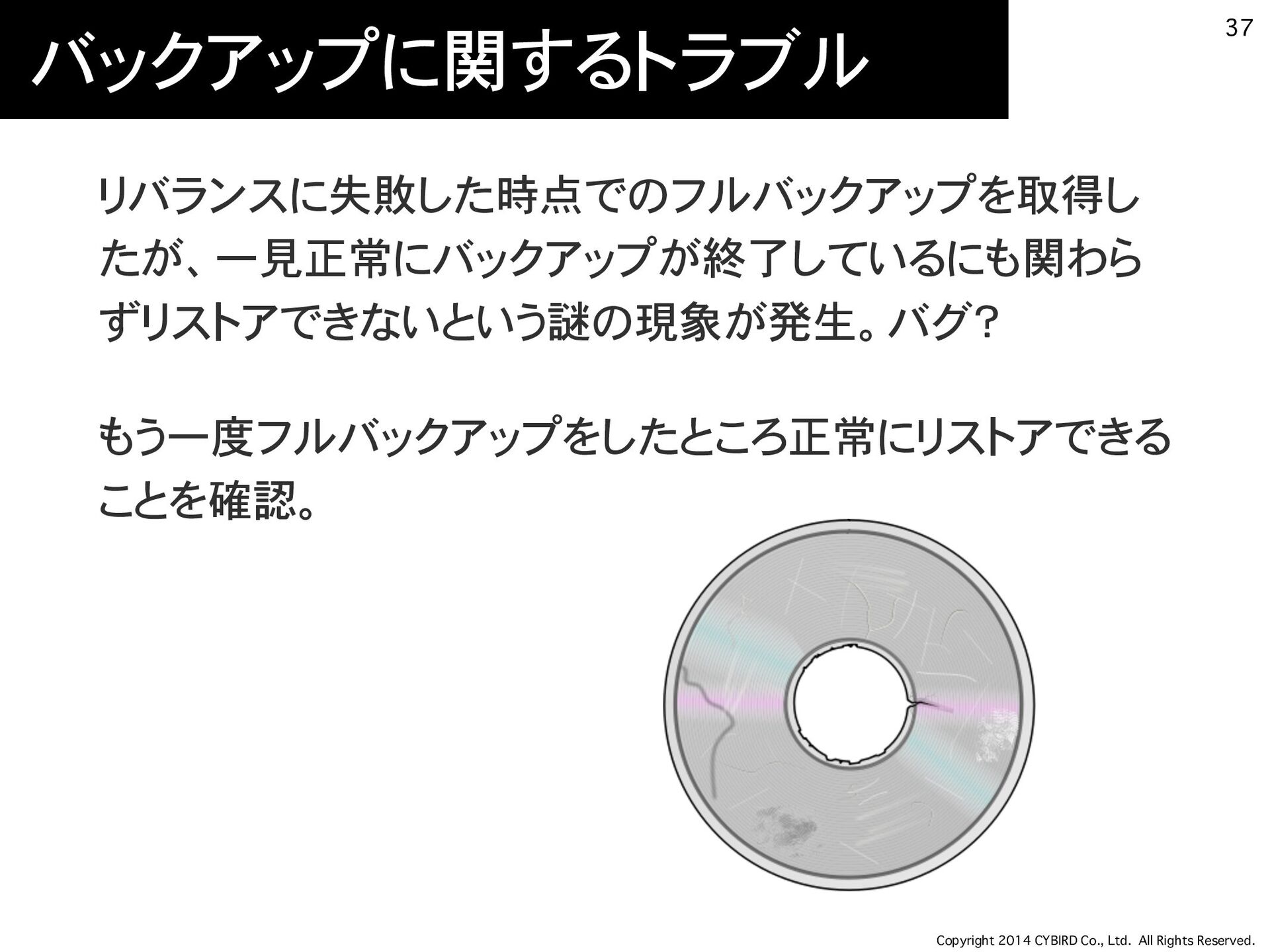

37. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. バックアップに関するトラブル リバランスに失敗した時点でのフルバックアップを取得し たが、一見正常にバックアップが終了しているにも関わら ずリストアできないという謎の現象が発生。バグ？ もう一度フルバックアップをしたところ正常にリストアできる ことを確認。 37
38. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. バックアップに関するトラブル バックアップ作成時はリストアできるこ とを確認すること。 38
39. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 凄い点 一連の試行錯誤の最中でも Couchbase Serverは稼働しており、 システム全体には影響を与えない。 39

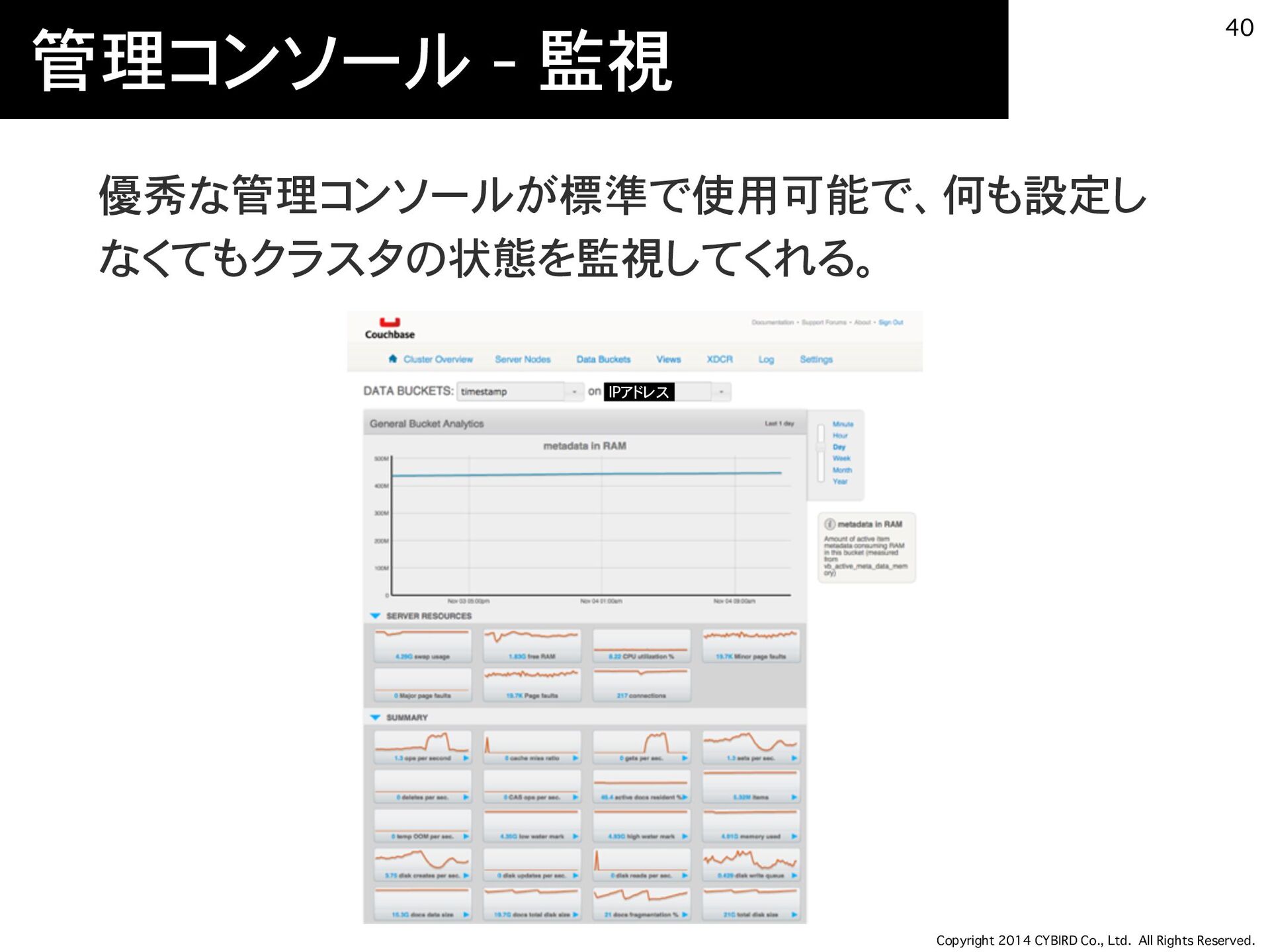

40. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 管理コンソール - 監視 優秀な管理コンソールが標準で使用可能で、何も設定し なくてもクラスタの状態を監視してくれる。 40 IPアドレス

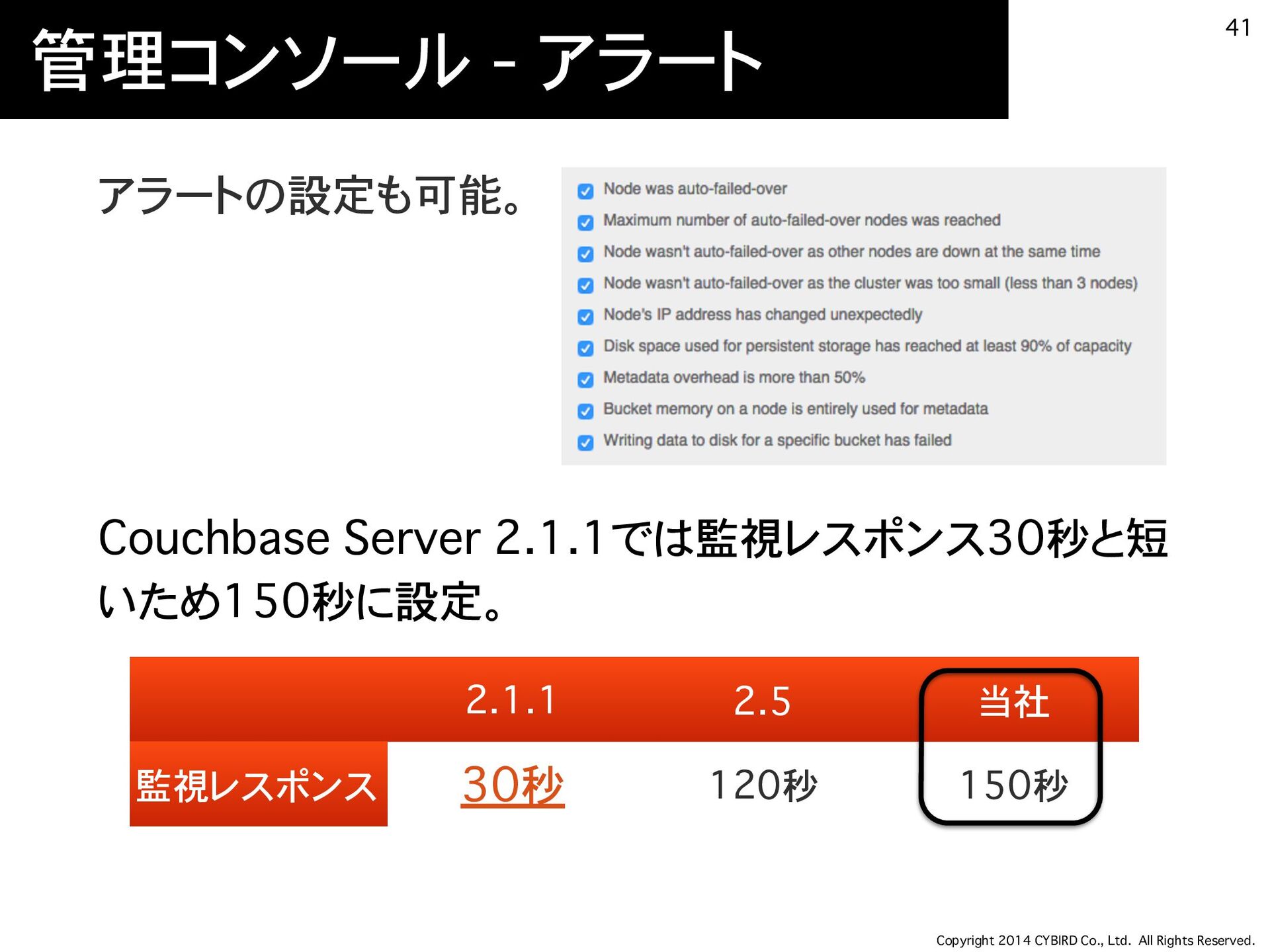

41. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 管理コンソール - アラート 41 アラートの設定も可能。 2.1.1 2.5 当社 監視レスポンス 30秒 120秒 150秒 Couchbase Server 2.1.1では監視レスポンス30秒と短 いため150秒に設定。
42. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. Couchbase Serverの特長 • ドキュメント指向 • 高パフォーマンス • 自動シャーディング • 高スケーラビリティ 42

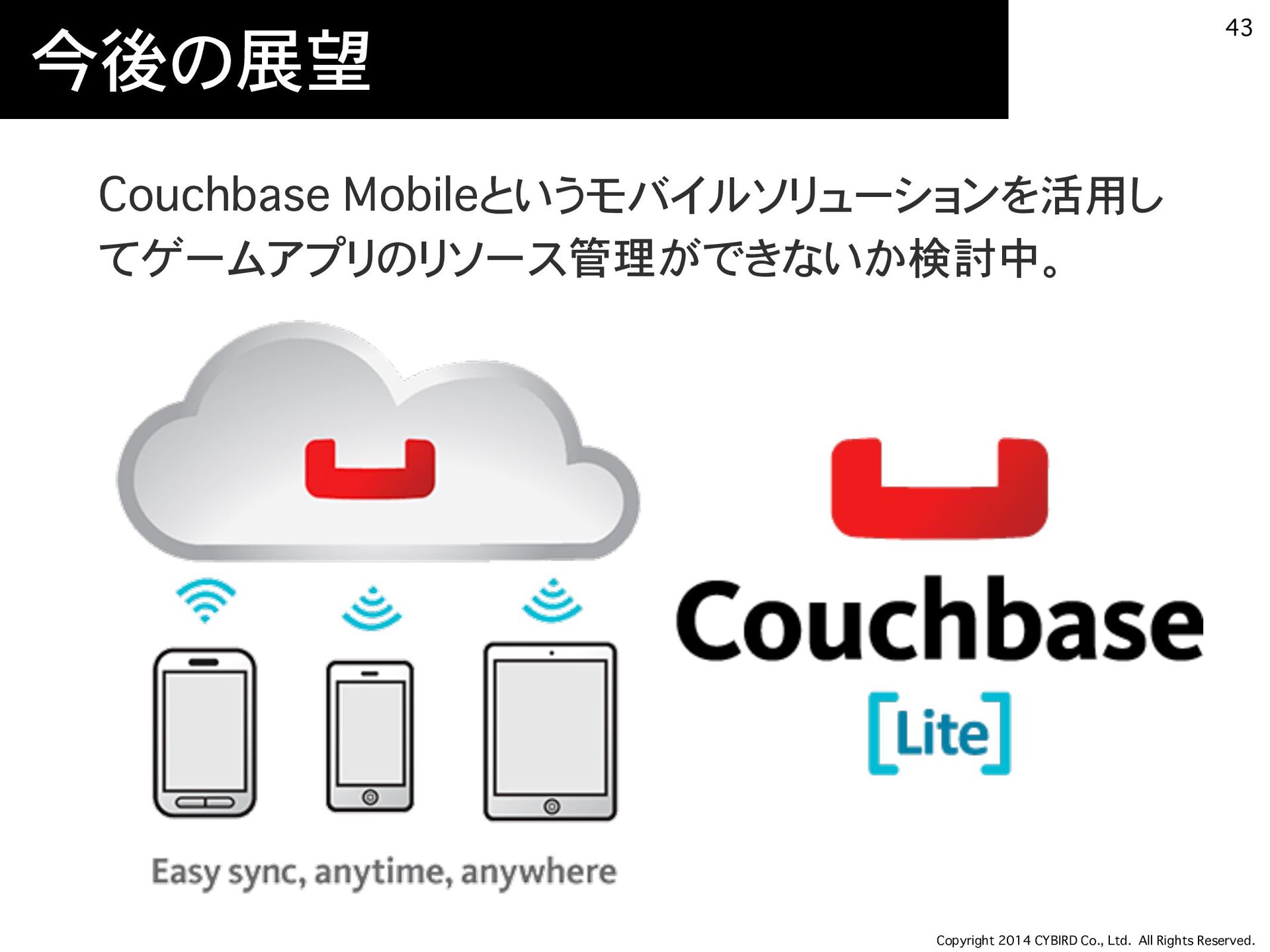

43. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 今後の展望 Couchbase Mobileというモバイルソリューションを活用し てゲームアプリのリソース管理ができないか検討中。 43

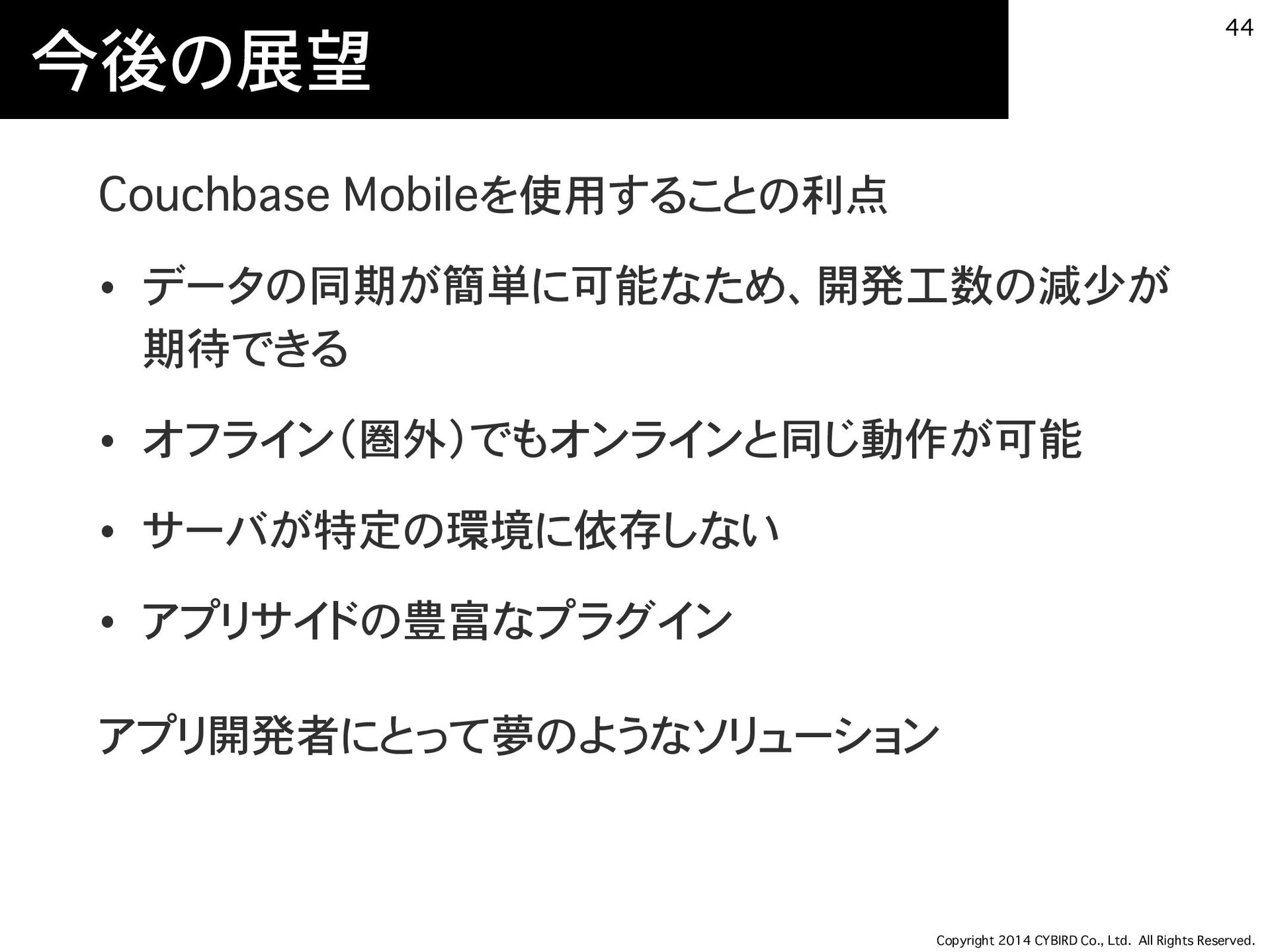

44. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 今後の展望 Couchbase Mobileを使用することの利点 • データの同期が簡単に可能なため、開発工数の減少が 期待できる • オフライン（圏外）でもオンラインと同じ動作が可能 • サーバが特定の環境に依存しない • アプリサイドの豊富なプラグイン アプリ開発者にとって夢のようなソリューション 44

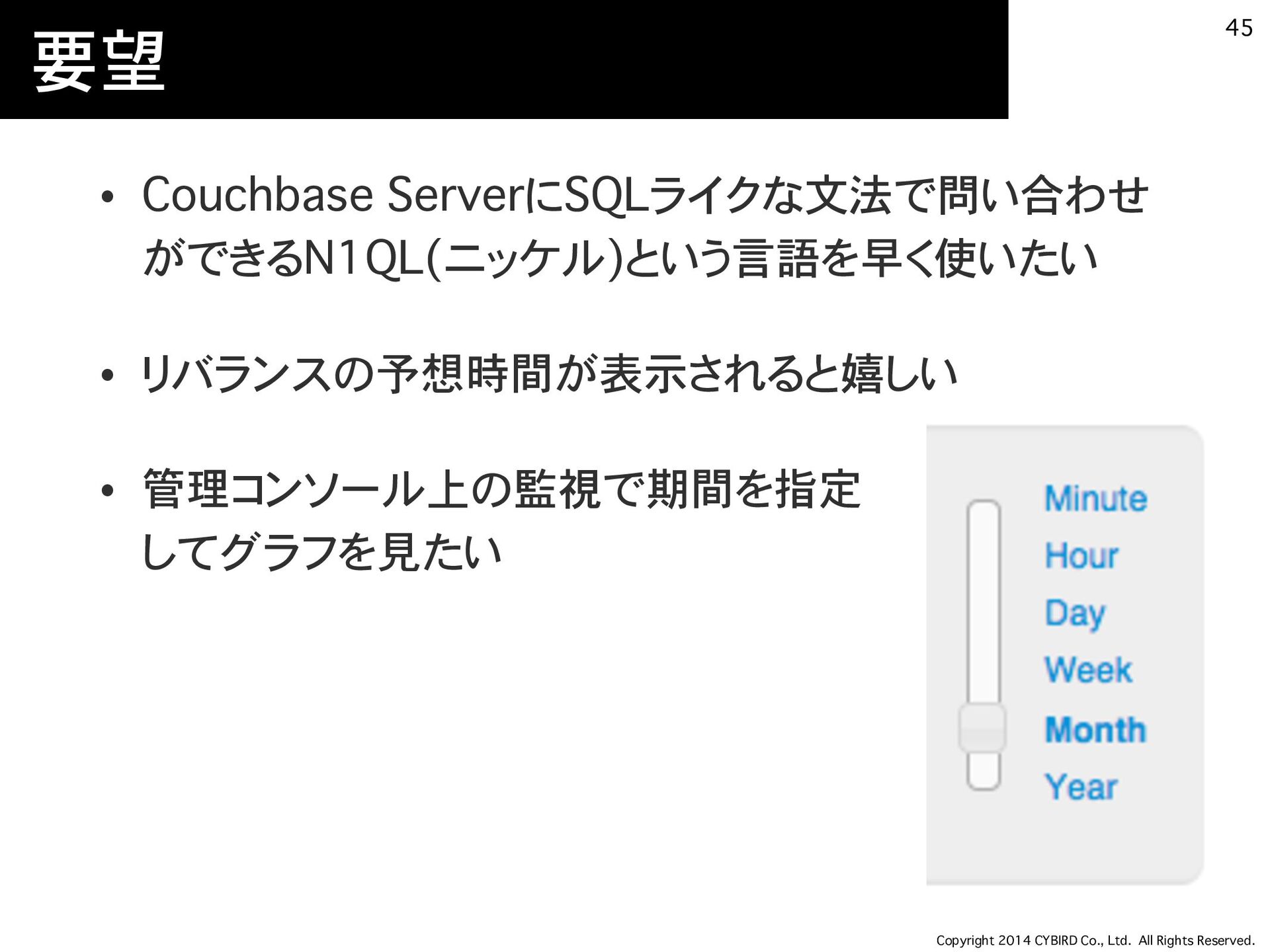

45. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 要望 • Couchbase ServerにSQLライクな文法で問い合わせ ができるN1QL(ニッケル)という言語を早く使いたい • リバランスの予想時間が表示されると嬉しい • 管理コンソール上の監視で期間を指定
 してグラフを見たい 45
46. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 46 明日15:00 からもCouchbase Server
 「Couchbase Server 3.0で広がるNoSQL採用事例」
47. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 47 Couchbase MeetUP Tokyo - #11 - Couchbase モバイルハッカソンのアプリ発表会- 2014/11/19 （水） 19:30~21:30 会場: 株式会社サイバード http://couchbasejpcommunity.doorkeeper.jp/ events/16749
48. Copyright 2014 CYBIRD Co., Ltd. All Rights Reserved. 48 極めて安定しており素晴らしいプロダクトです。
