1. C4 モデル × LLM アーキテクチャ図を " 共通言語" にする 福永健悟 / ユニークビジョン株式会社 2026/5/25

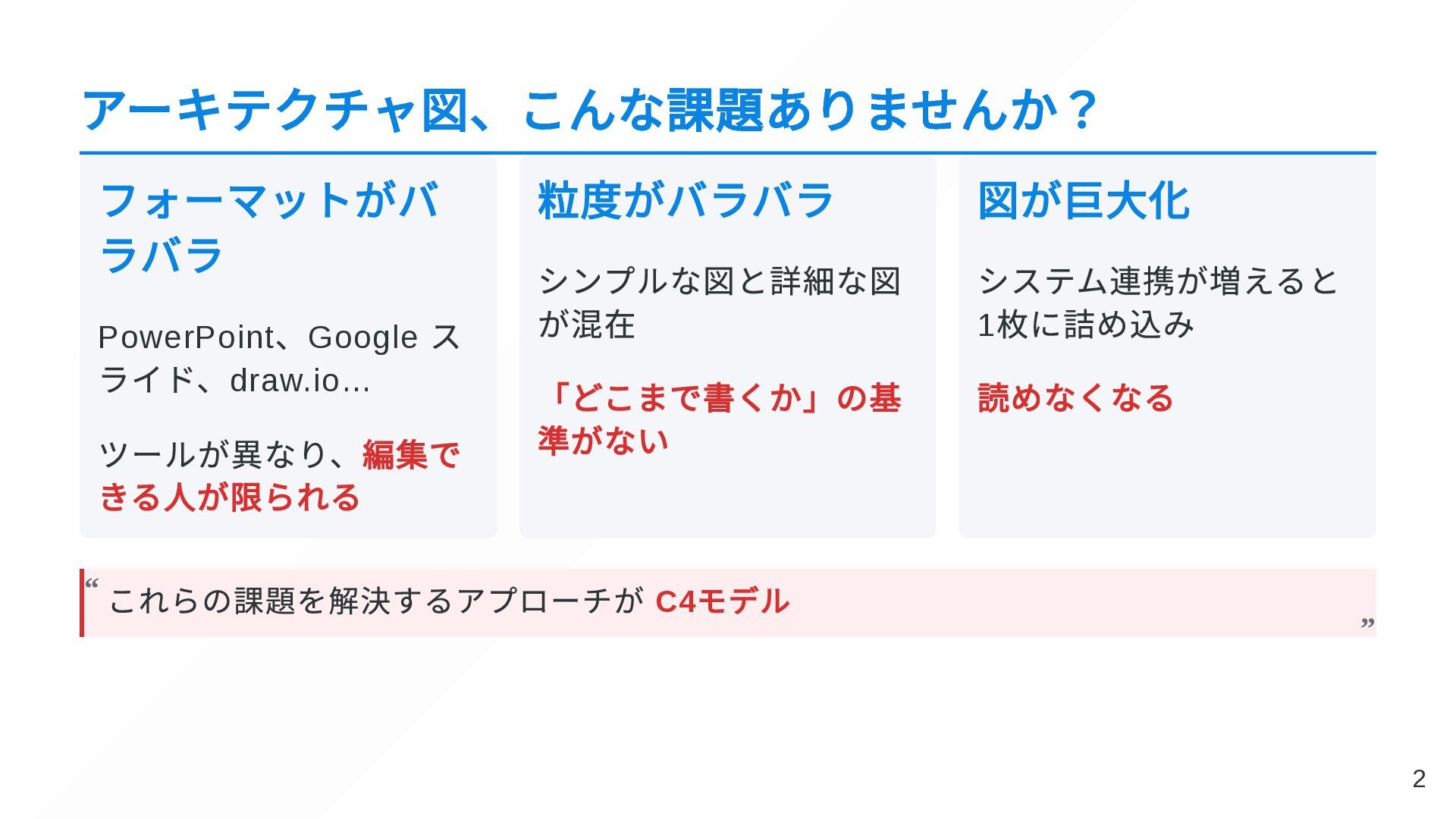

2. アーキテクチャ図、こんな課題ありませんか？ フォーマットがバ ラバラ PowerPoint 、Google ス ライド、draw.io… ツールが異なり、編集で きる人が限られる 粒度がバラバラ シンプルな図と詳細な図 が混在 「どこまで書くか」の基 準がない 図が巨大化 システム連携が増えると 1 枚に詰め込み 読めなくなる これらの課題を解決するアプローチが C4 モデル “ “ 2

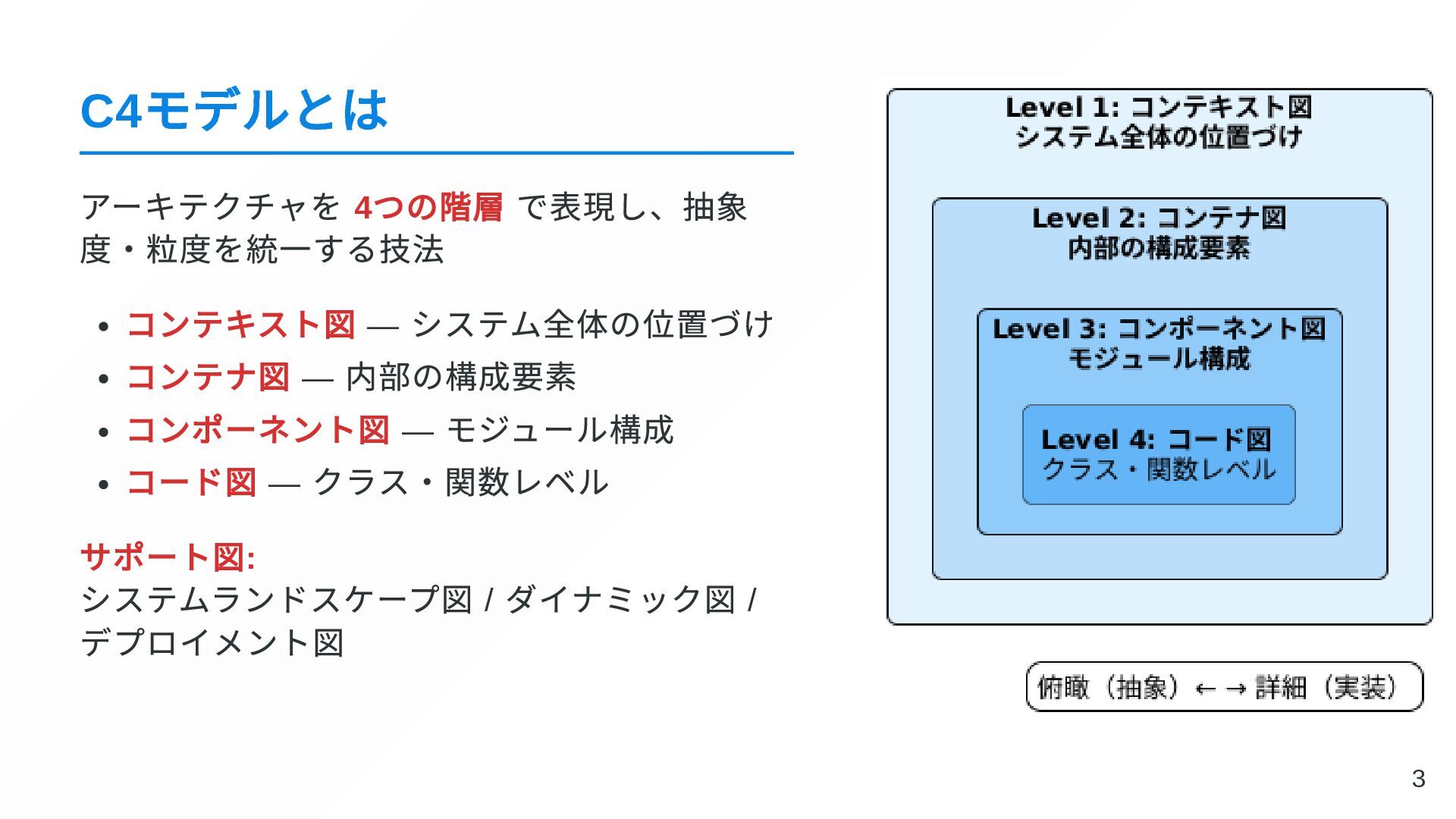

3. C4 モデルとは アーキテクチャを 4 つの階層 で表現し、抽象 度・粒度を統一する技法 コンテキスト図 ― システム全体の位置づけ コンテナ図 ― 内部の構成要素 コンポーネント図 ― モジュール構成 コード図 ― クラス・関数レベル サポート図: システムランドスケープ図 / ダイナミック図 / デプロイメント図 3

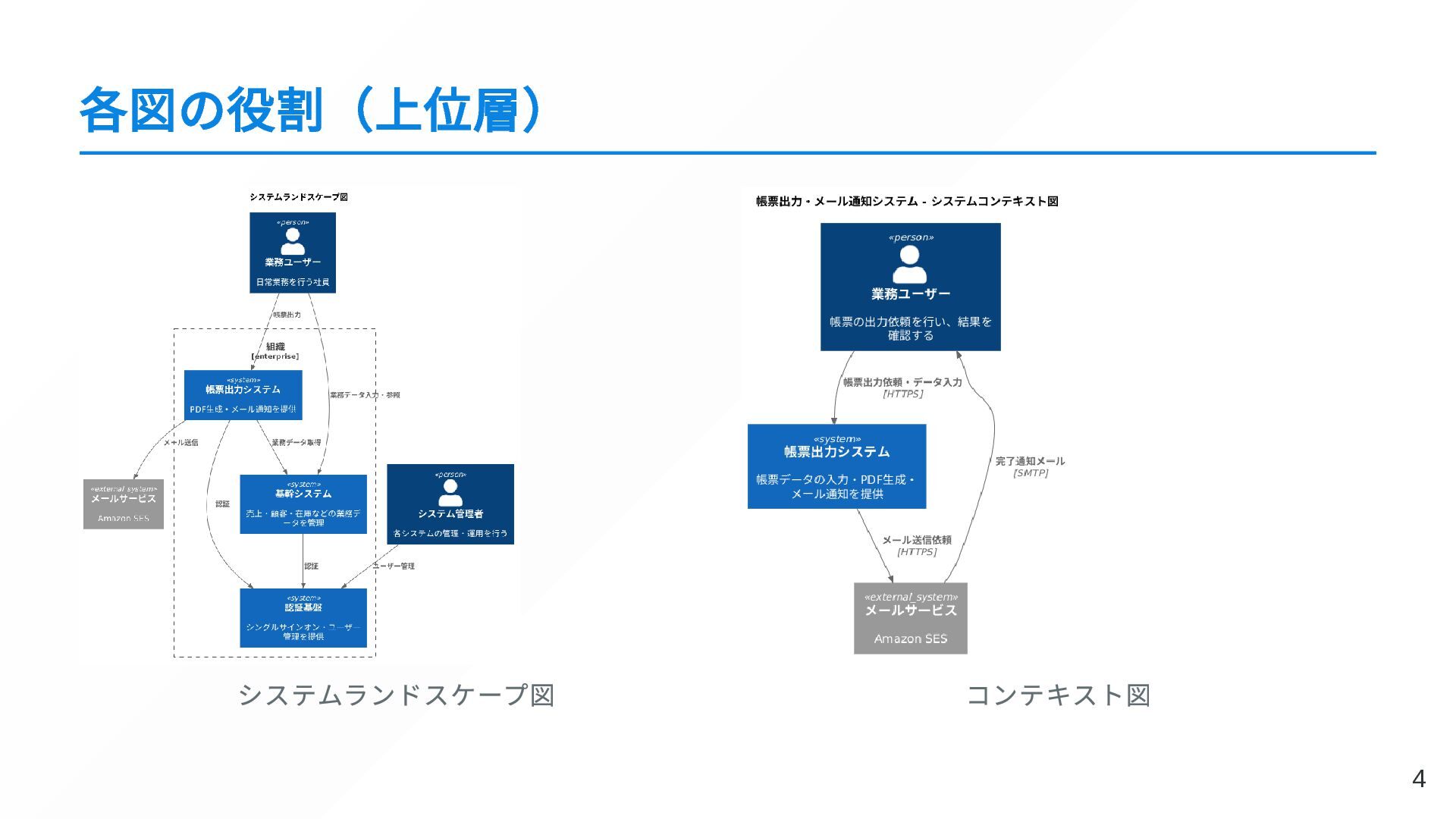

4. 各図の役割（上位層） システムランドスケープ図 コンテキスト図 4

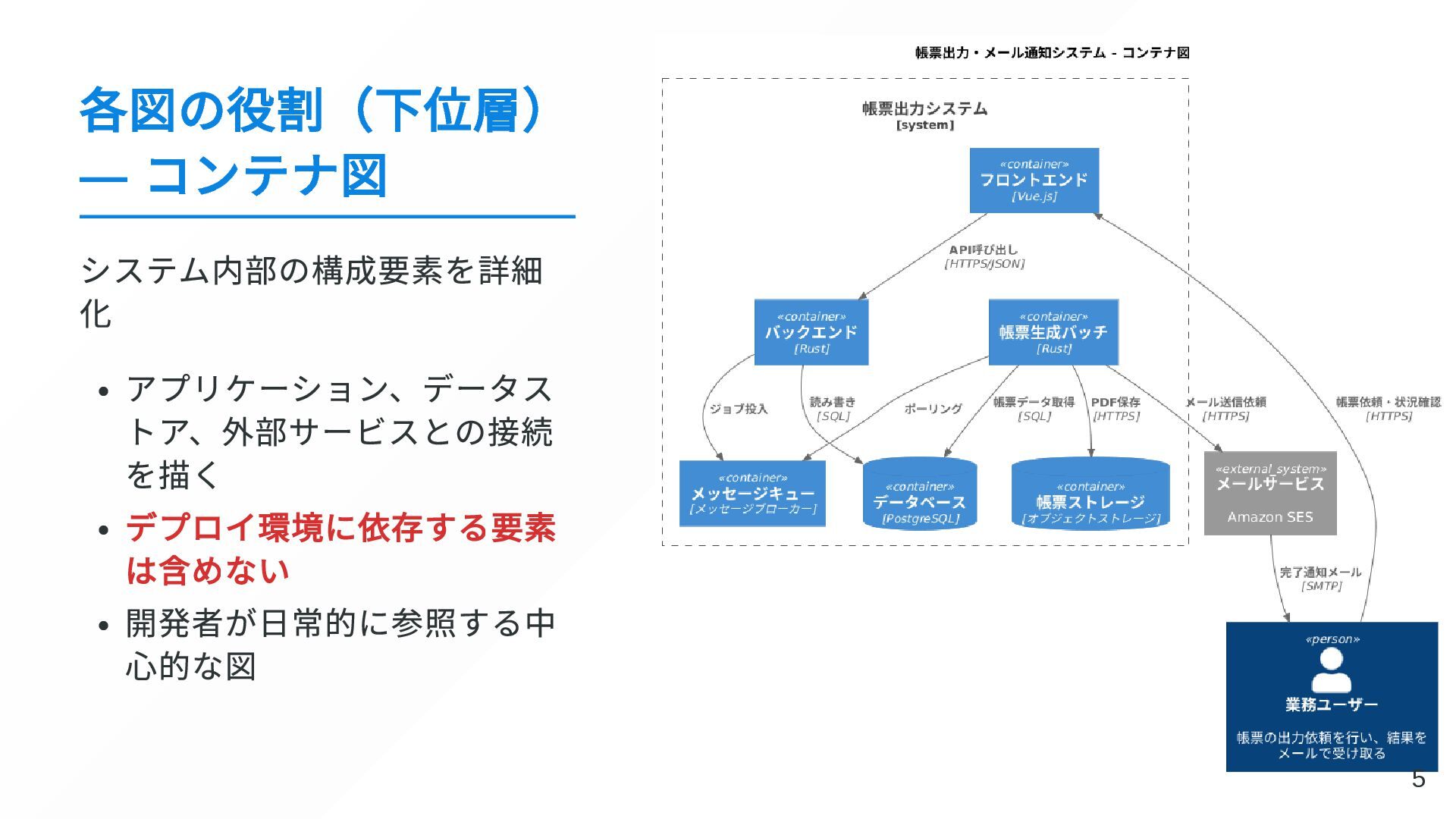

5. 各図の役割（下位層） ― コンテナ図 システム内部の構成要素を詳細 化 アプリケーション、データス トア、外部サービスとの接続 を描く デプロイ環境に依存する要素 は含めない 開発者が日常的に参照する中 心的な図 5

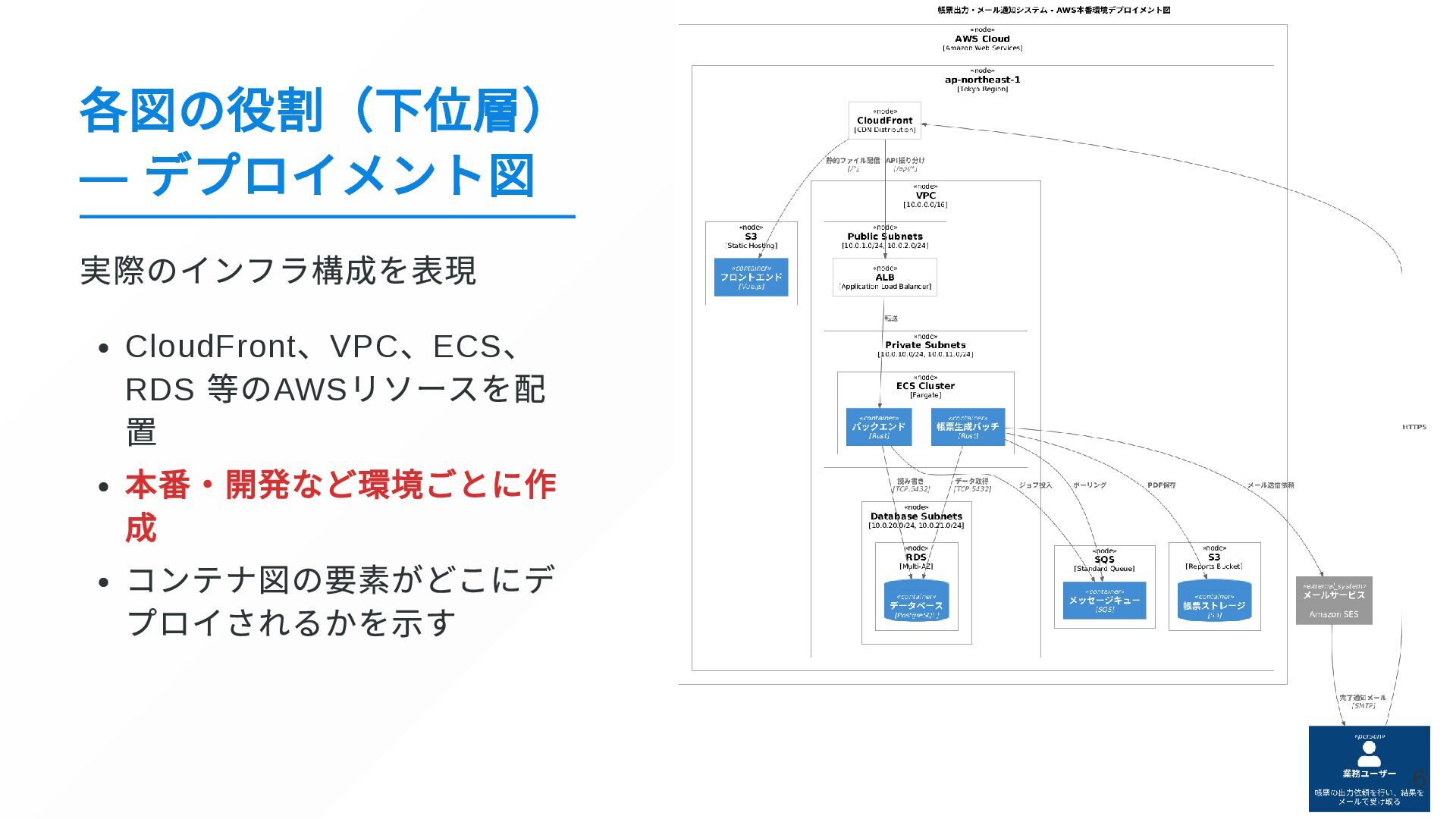

6. 各図の役割（下位層） ― デプロイメント図 実際のインフラ構成を表現 CloudFront 、VPC 、ECS 、 RDS 等のAWS リソースを配 置 本番・開発など環境ごとに作 成 コンテナ図の要素がどこにデ プロイされるかを示す 6

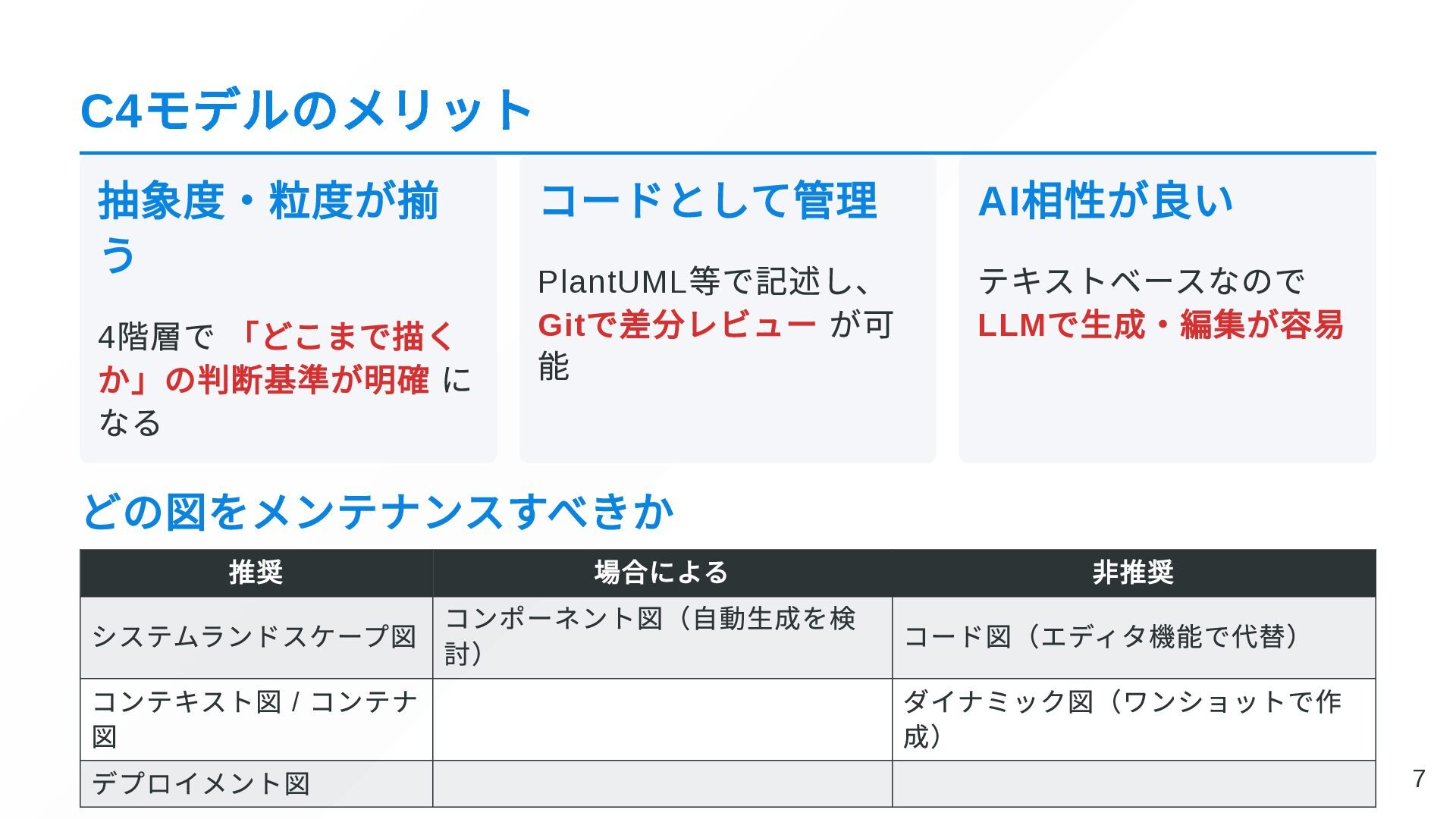

7. C4 モデルのメリット 抽象度・粒度が揃 う 4 階層で 「どこまで描く か」の判断基準が明確 に なる コードとして管理 PlantUML 等で記述し、 Git で差分レビュー が可 能 AI 相性が良い テキストベースなので LLM で生成・編集が容易 どの図をメンテナンスすべきか 推奨 場合による 非推奨 システムランドスケープ図 コンポーネント図（自動生成を検 討） コード図（エディタ機能で代替） コンテキスト図 / コンテナ 図 ダイナミック図（ワンショットで作 成） デプロイメント図 7
8. LLM 時代のアーキテクチャ図

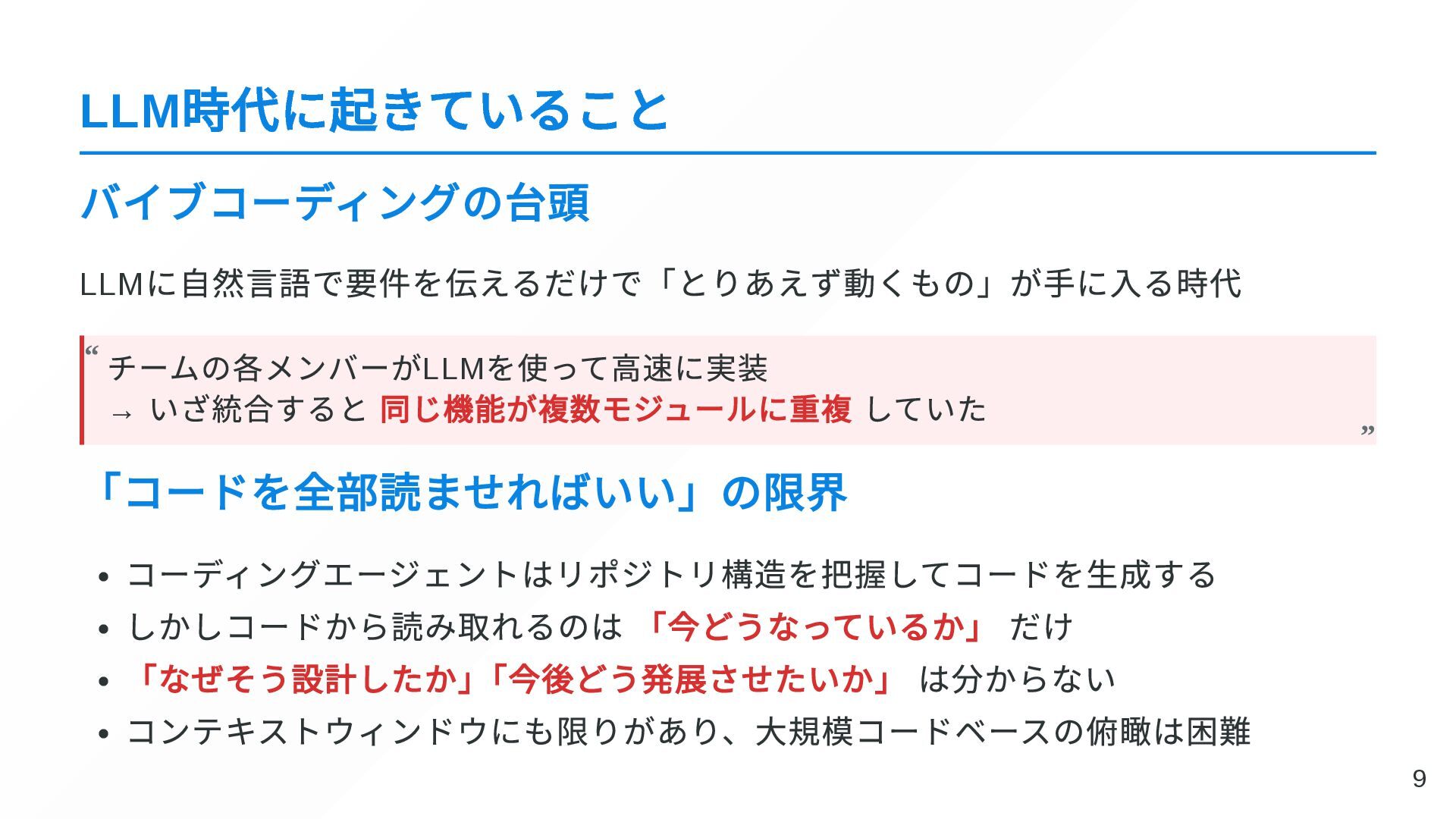

9. LLM 時代に起きていること バイブコーディングの台頭 LLM に自然言語で要件を伝えるだけで「とりあえず動くもの」が手に入る時代 「コードを全部読ませればいい」の限界 コーディングエージェントはリポジトリ構造を把握してコードを生成する しかしコードから読み取れるのは 「今どうなっているか」 だけ 「なぜそう設計したか」 「今後どう発展させたいか」 は分からない コンテキストウィンドウにも限りがあり、大規模コードベースの俯瞰は困難 チームの各メンバーがLLM を使って高速に実装 → いざ統合すると 同じ機能が複数モジュールに重複 していた “ “ 9

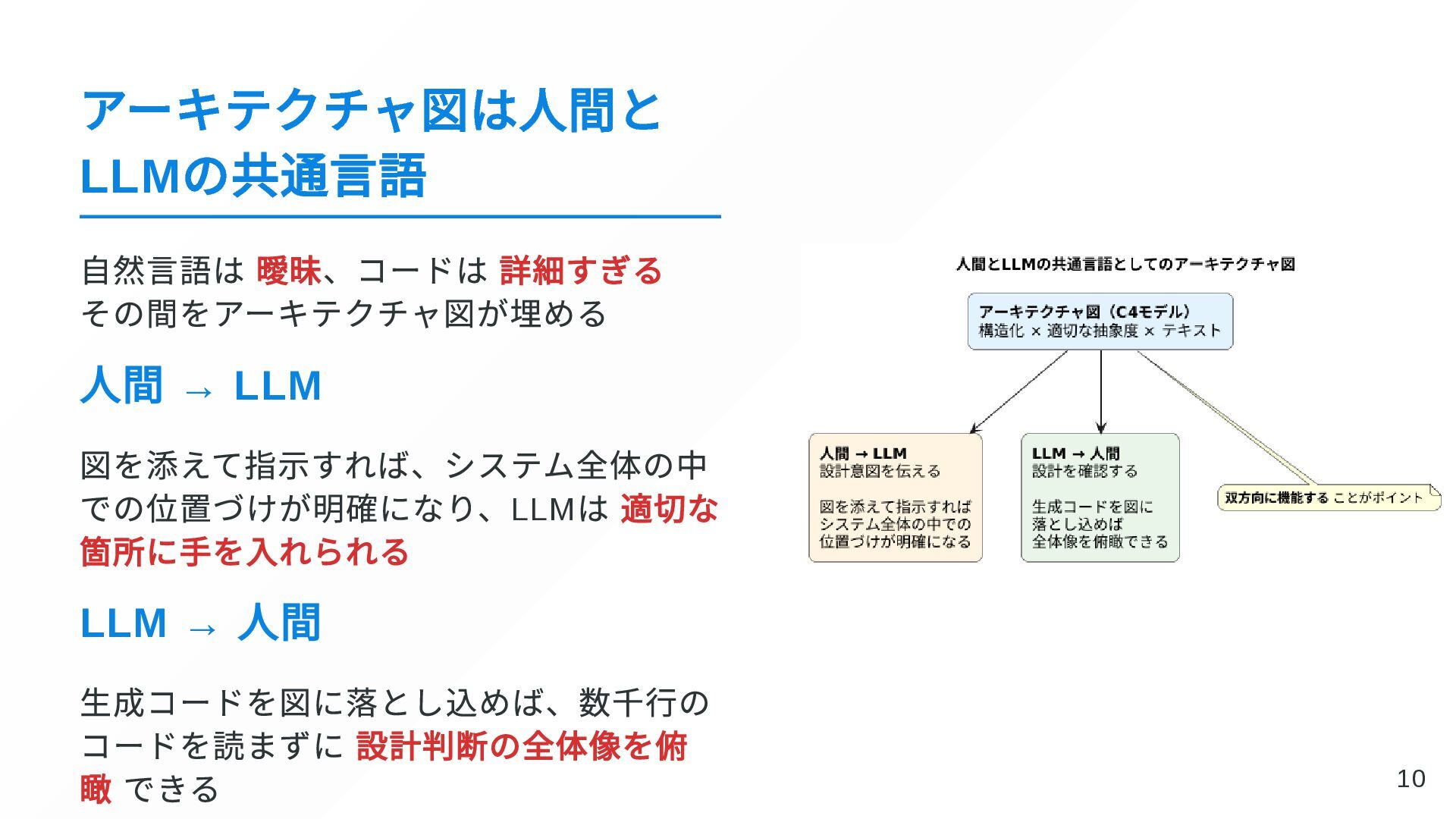

10. アーキテクチャ図は人間と LLM の共通言語 自然言語は 曖昧、コードは 詳細すぎる その間をアーキテクチャ図が埋める 人間 → LLM 図を添えて指示すれば、システム全体の中 での位置づけが明確になり、LLM は 適切な 箇所に手を入れられる LLM → 人間 生成コードを図に落とし込めば、数千行の コードを読まずに 設計判断の全体像を俯 瞰 できる 10

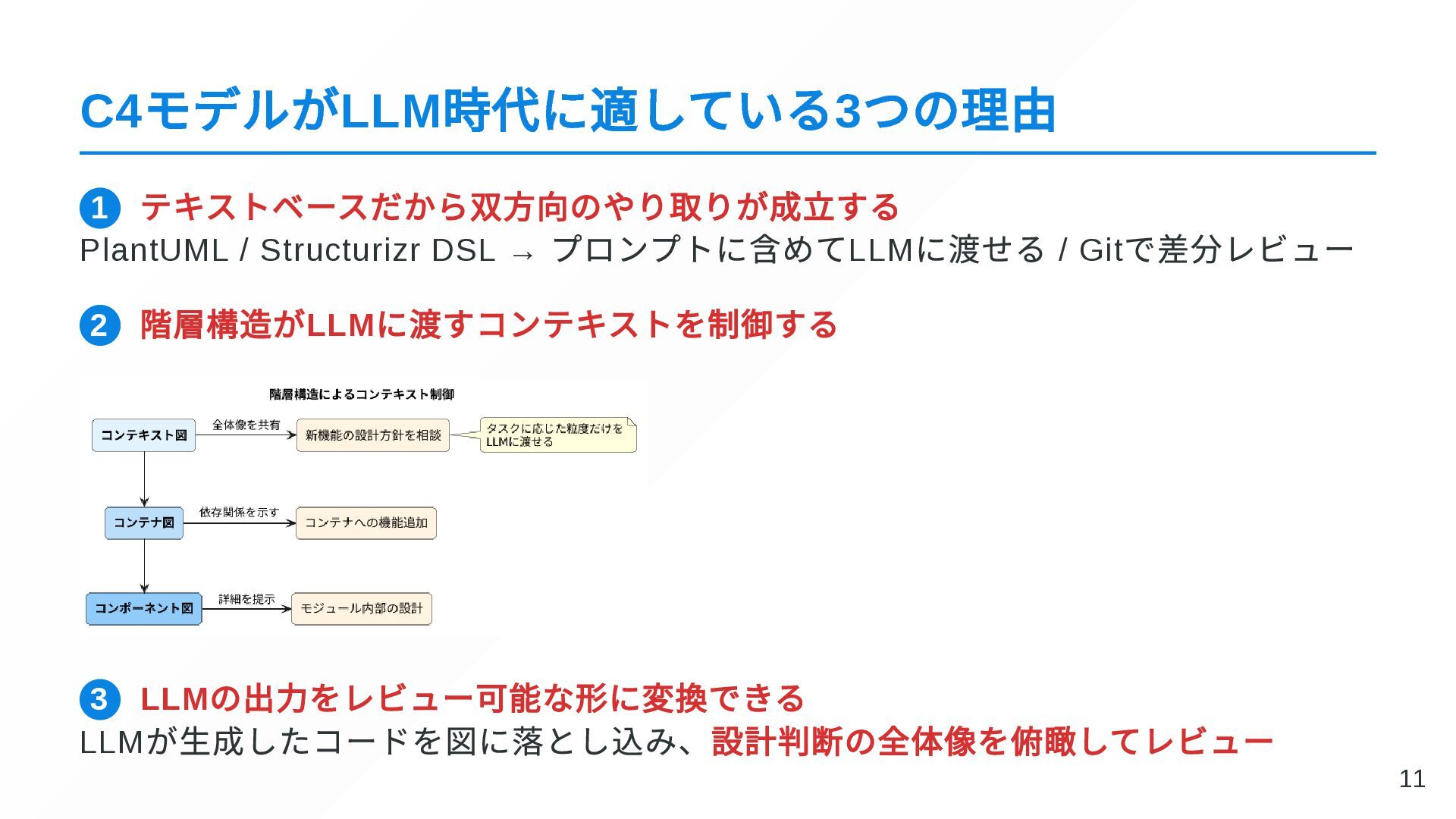

11. C4 モデルがLLM 時代に適している3 つの理由 1 テキストベースだから双方向のやり取りが成立する PlantUML / Structurizr DSL → プロンプトに含めてLLM に渡せる / Git で差分レビュー 2 階層構造がLLM に渡すコンテキストを制御する 3 LLM の出力をレビュー可能な形に変換できる LLM が生成したコードを図に落とし込み、設計判断の全体像を俯瞰してレビュー 11

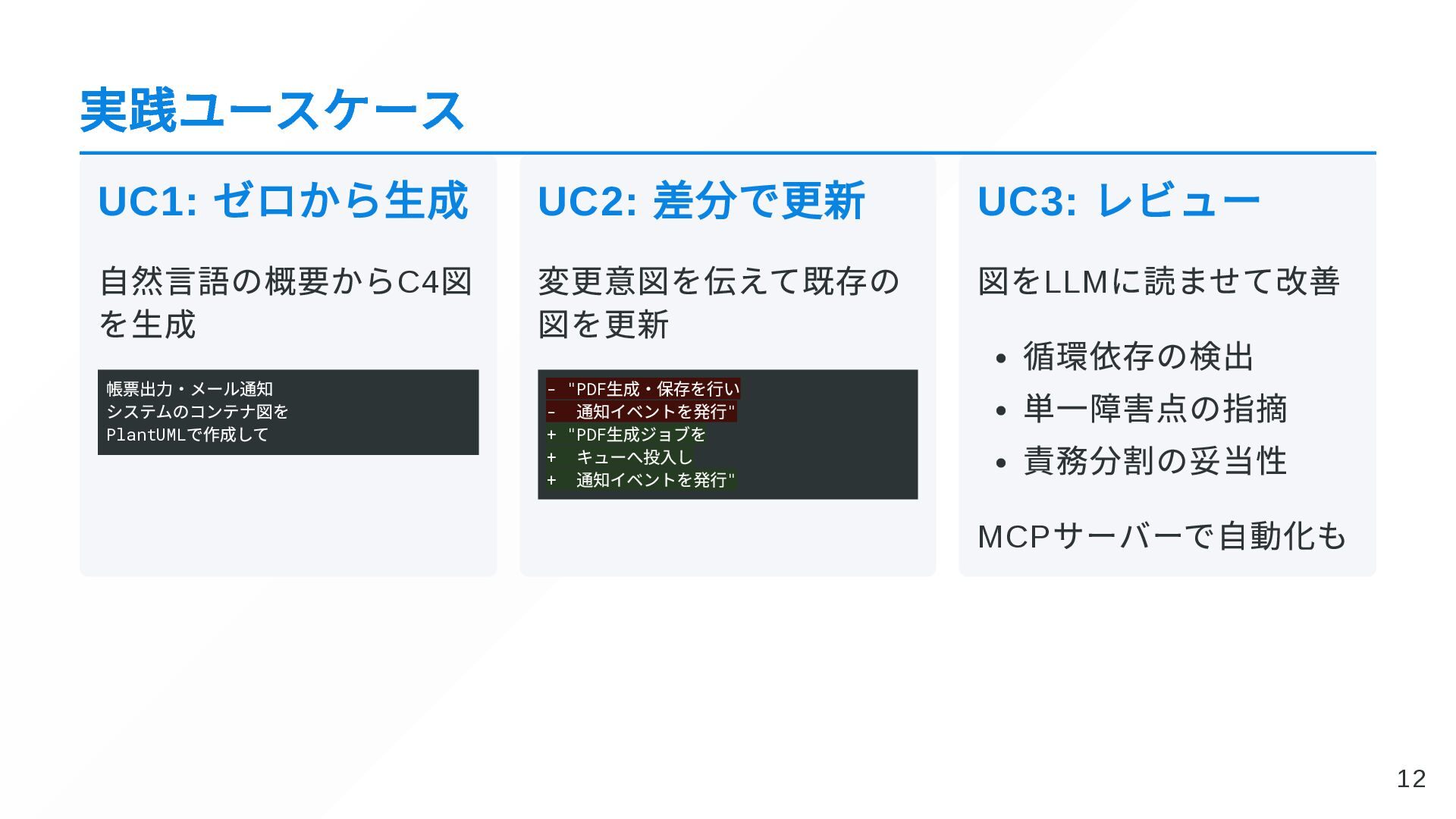

12. 実践ユースケース UC1: ゼロから生成 自然言語の概要からC4 図 を生成 帳票出力・メール通知 システムのコンテナ図を PlantUML で作成して UC2: 差分で更新 変更意図を伝えて既存の 図を更新 - "PDF 生成・保存を行い - 通知イベントを発行" + "PDF 生成ジョブを + キューへ投入し + 通知イベントを発行" UC3: レビュー 図をLLM に読ませて改善 循環依存の検出 単一障害点の指摘 責務分割の妥当性 MCP サーバーで自動化も 12

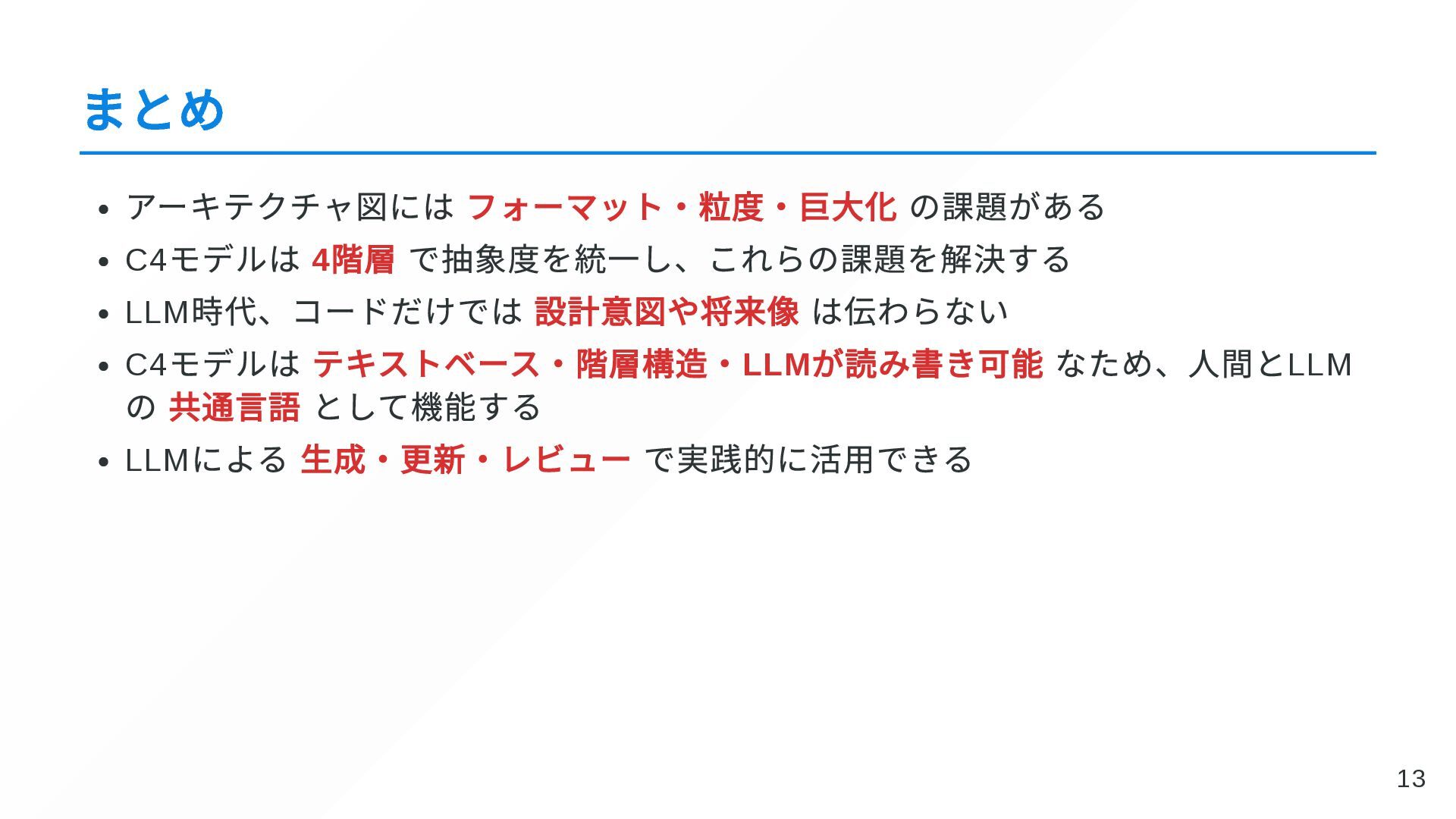

13. まとめ アーキテクチャ図には フォーマット・粒度・巨大化 の課題がある C4 モデルは 4 階層 で抽象度を統一し、これらの課題を解決する LLM 時代、コードだけでは 設計意図や将来像 は伝わらない C4 モデルは テキストベース・階層構造・LLM が読み書き可能 なため、人間とLLM の 共通言語 として機能する LLM による 生成・更新・レビュー で実践的に活用できる 13

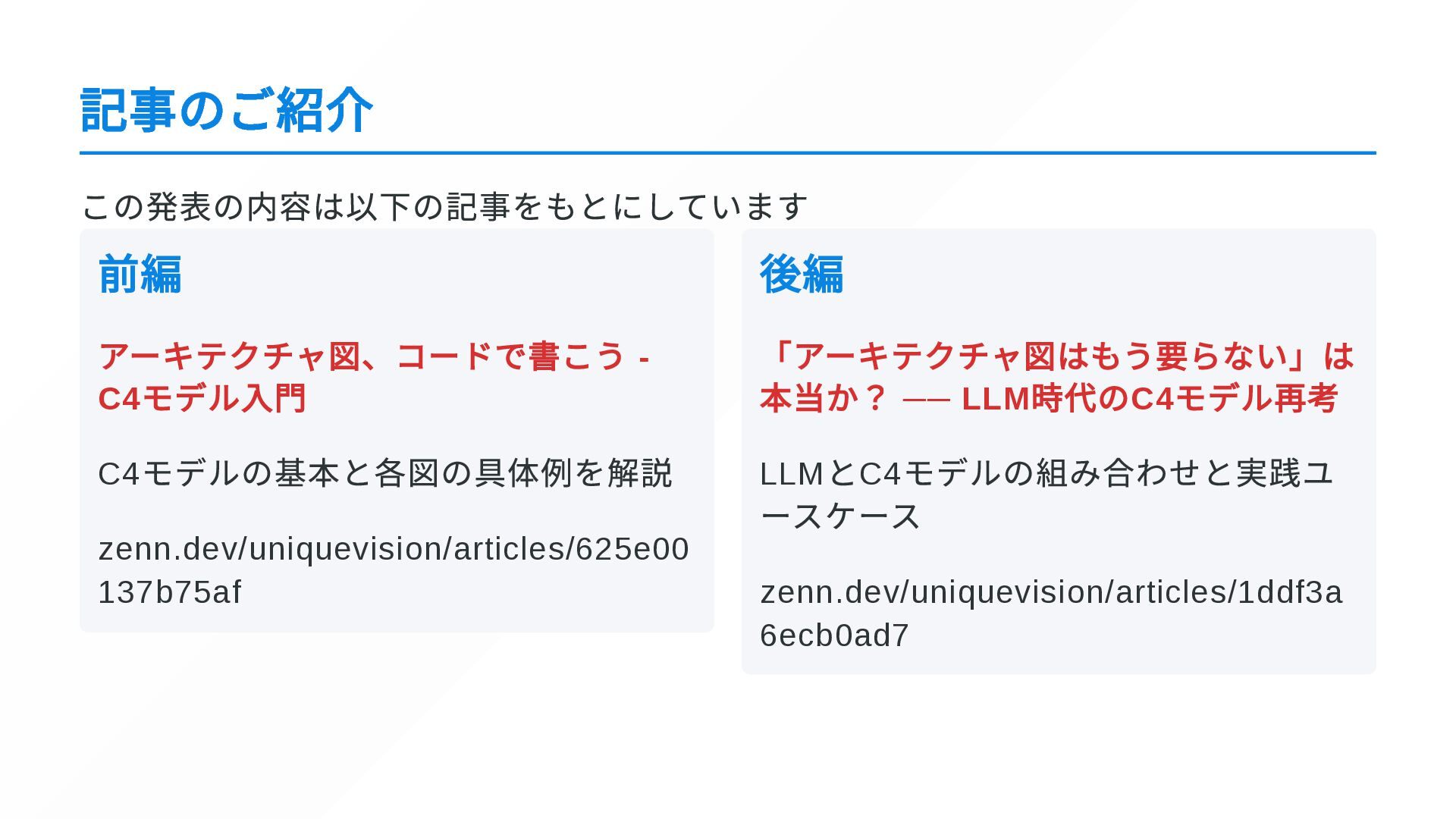

14. 記事のご紹介 この発表の内容は以下の記事をもとにしています 前編 アーキテクチャ図、コードで書こう - C4 モデル入門 C4 モデルの基本と各図の具体例を解説 zenn.dev/uniquevision/articles/625e00 137b75af 後編 「アーキテクチャ図はもう要らない」は 本当か？ ── LLM 時代のC4 モデル再考 LLM とC4 モデルの組み合わせと実践ユ ースケース zenn.dev/uniquevision/articles/1ddf3a 6ecb0ad7
