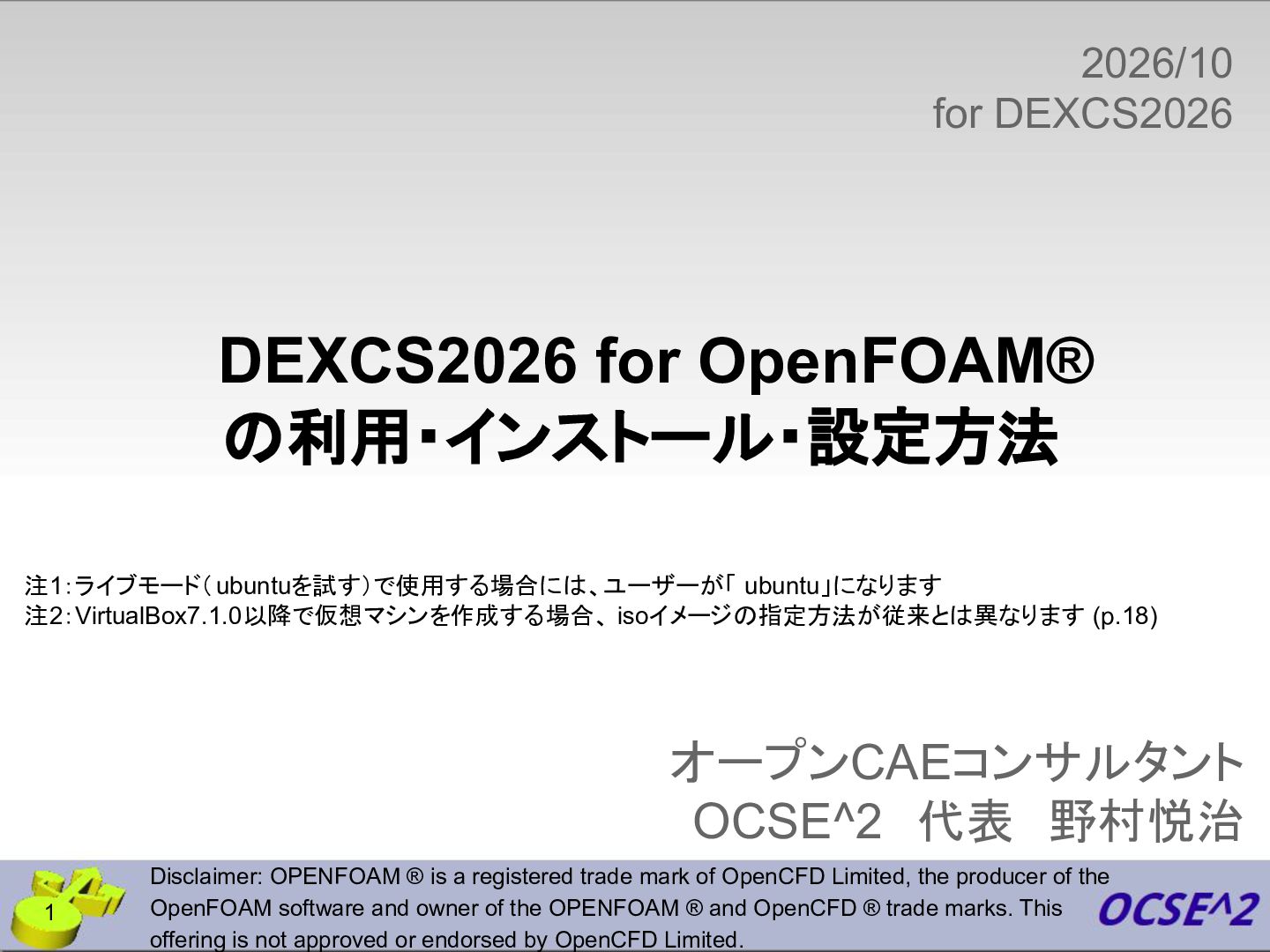

1. 2026/10 for DEXCS2026 DEXCS2026 for OpenFOAM® の利用・インストール・設定方法 注1：ライブモード（ ubuntuを試す）で使用する場合には、ユーザーが「 ubuntu」になります 注2：VirtualBox7.1.0以降で仮想マシンを作成する場合、 isoイメージの指定方法が従来とは異なります (p.18) オープンCAEコンサルタント OCSE^2 代表 野村悦治 1 Disclaimer: OPENFOAM ® is a registered trade mark of OpenCFD Limited, the producer of the OpenFOAM software and owner of the OPENFOAM ® and OpenCFD ® trade marks. This offering is not approved or endorsed by OpenCFD Limited.

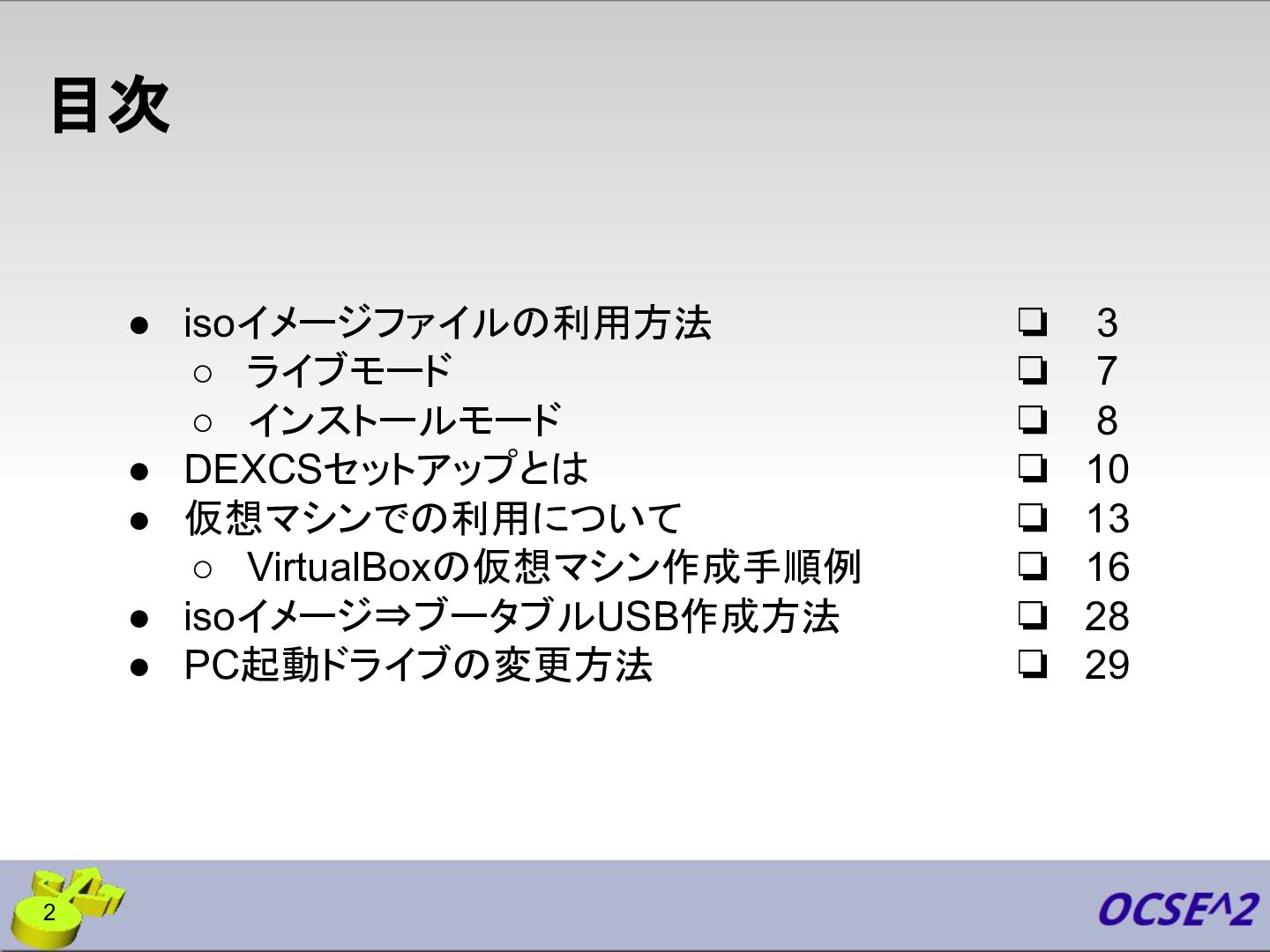

2. 目次 • isoイメージファイルの利用方法 ◦ ライブモード ◦ インストールモード • DEXCSセットアップとは • 仮想マシンでの利用について ◦ VirtualBoxの仮想マシン作成手順例 • isoイメージ⇒ブータブルUSB作成方法 • PC起動ドライブの変更方法 2 ❏ ❏ ❏ ❏ ❏ ❏ ❏ ❏ 3 7 8 10 13 16 28 29

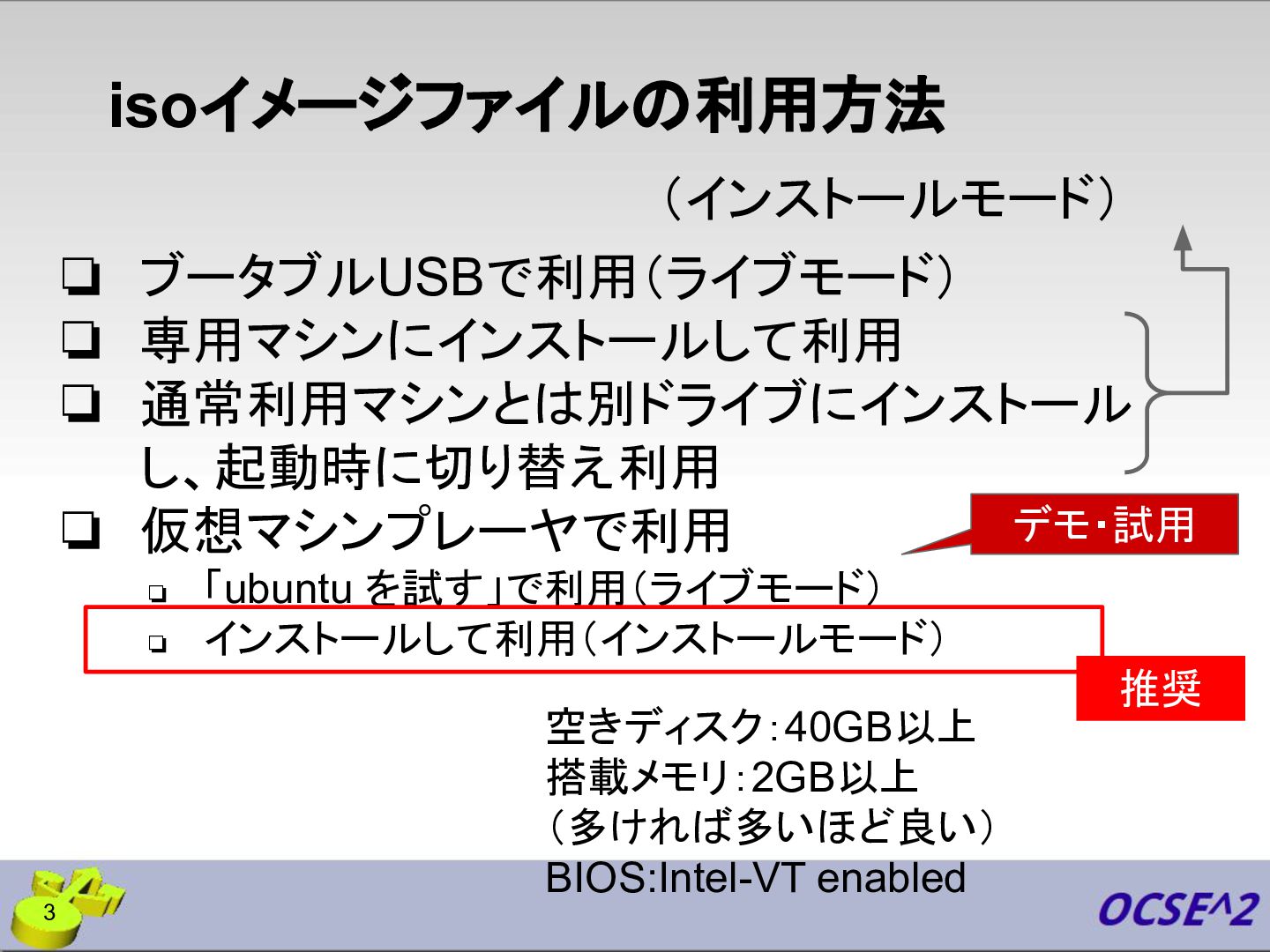

3. isoイメージファイルの利用方法 （インストールモード） ❏ ブータブルUSBで利用（ライブモード） ❏ 専用マシンにインストールして利用 ❏ 通常利用マシンとは別ドライブにインストール し、起動時に切り替え利用 デモ・試用 ❏ 仮想マシンプレーヤで利用 ❏ ❏ 「ubuntu を試す」で利用（ライブモード） インストールして利用（インストールモード） 空きディスク：40GB以上 搭載メモリ：2GB以上 （多ければ多いほど良い） BIOS:Intel-VT enabled 3 推奨

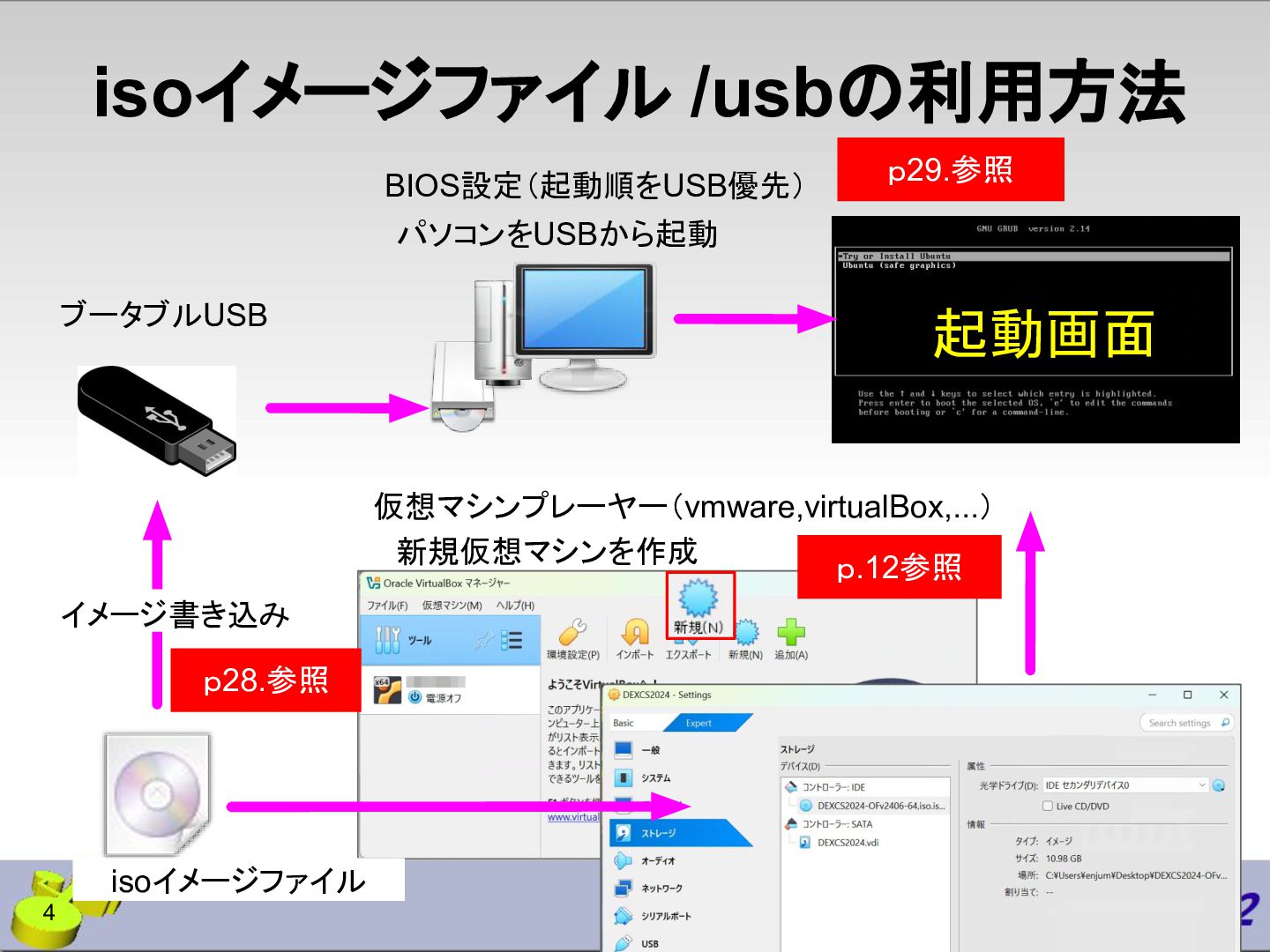

4. isoイメージファイル /usbの利用方法 BIOS設定（起動順をUSB優先） ｐ29.参照 パソコンをUSBから起動 ブータブルUSB 起動画面 仮想マシンプレーヤー（vmware,virtualBox,...） 新規仮想マシンを作成 ｐ.12参照 イメージ書き込み ｐ28.参照 isoイメージファイル 4

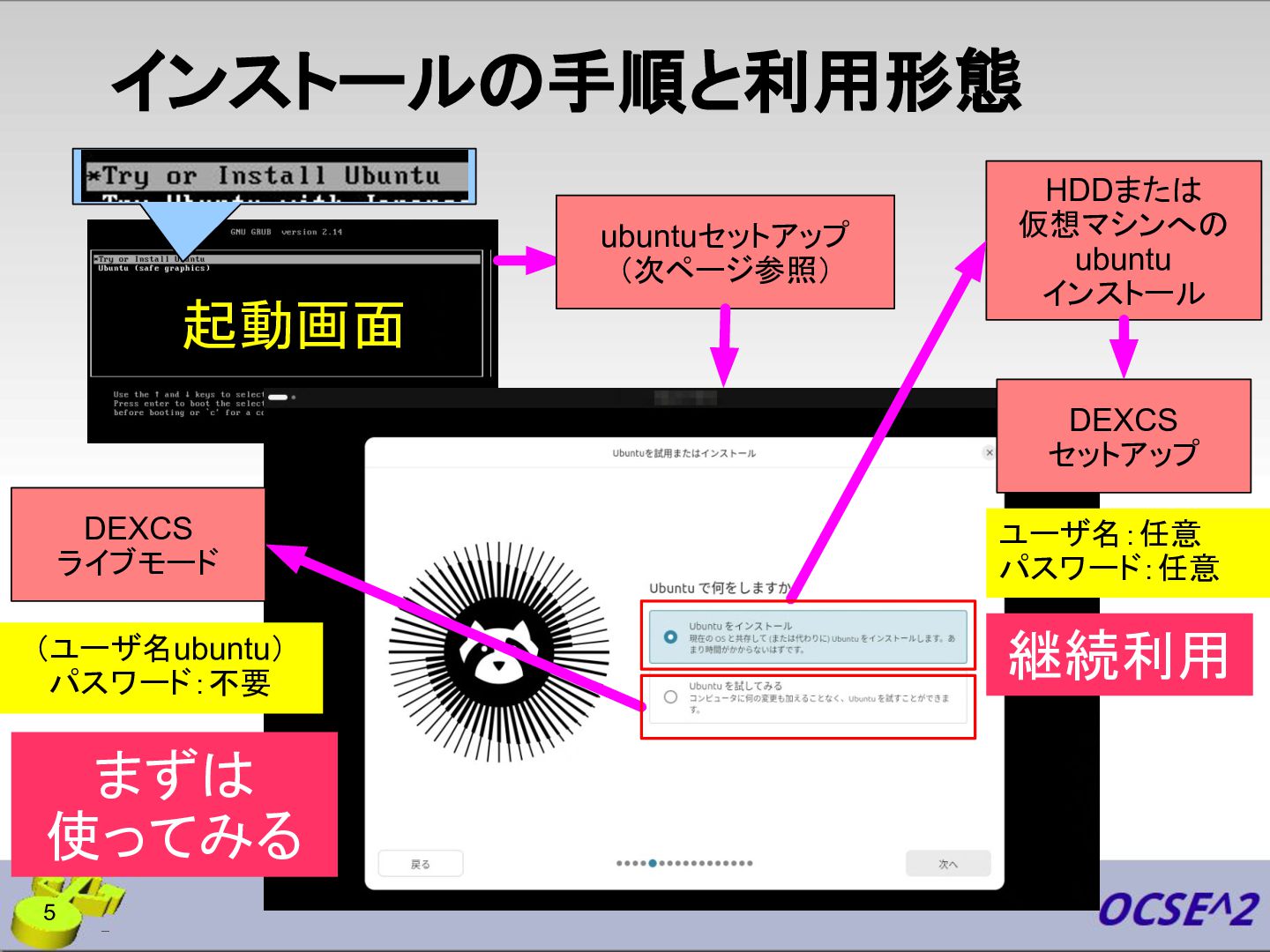

5. インストールの手順と利用形態 ubuntuセットアップ （次ページ参照） 起動画面 HDDまたは 仮想マシンへの ubuntu インストール DEXCS セットアップ DEXCS ライブモード ユーザ名：任意 パスワード：任意 （ユーザ名ubuntu） パスワード：不要 継続利用 まずは 使ってみる 5

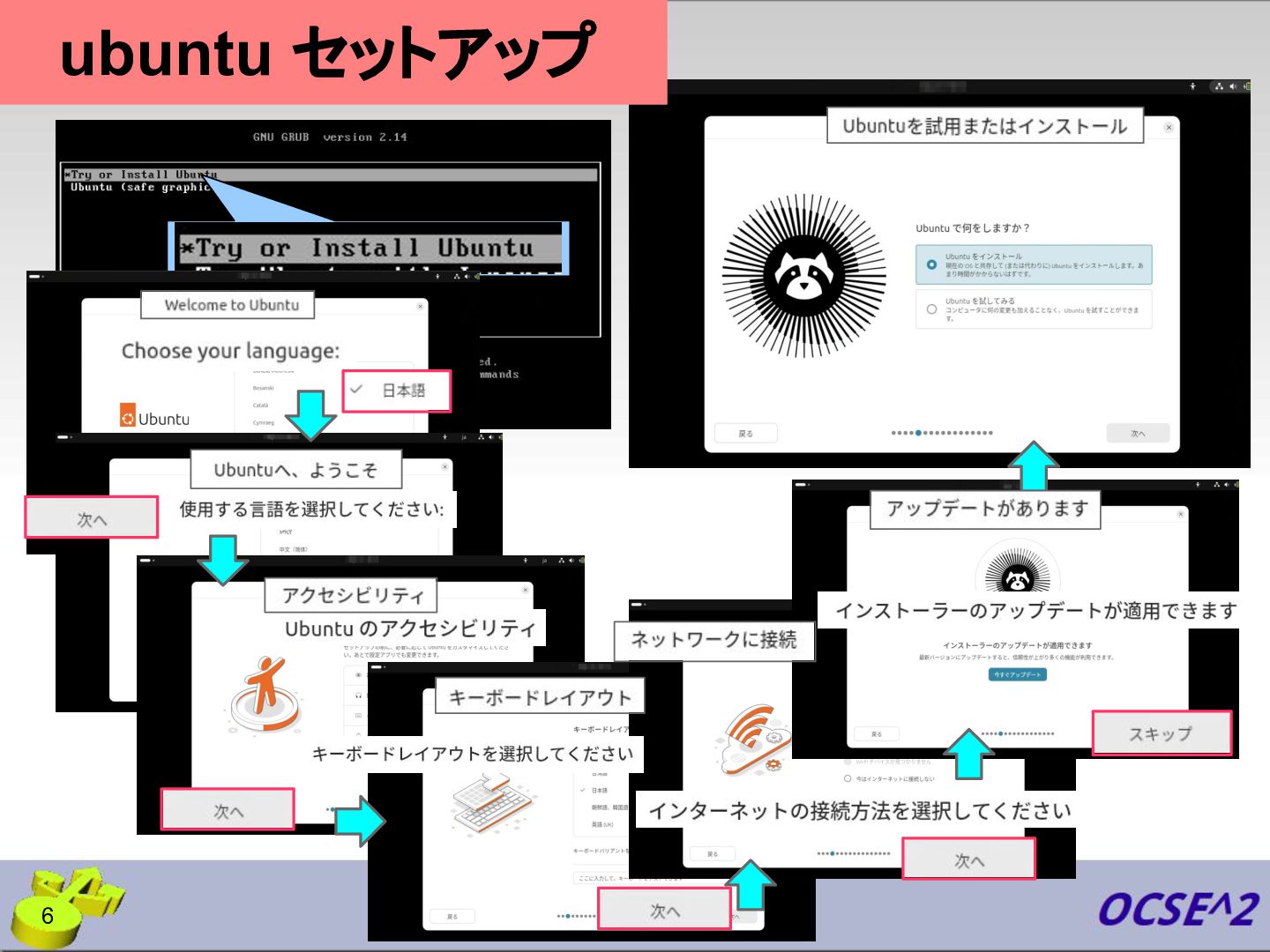

6. ubuntu セットアップ 6

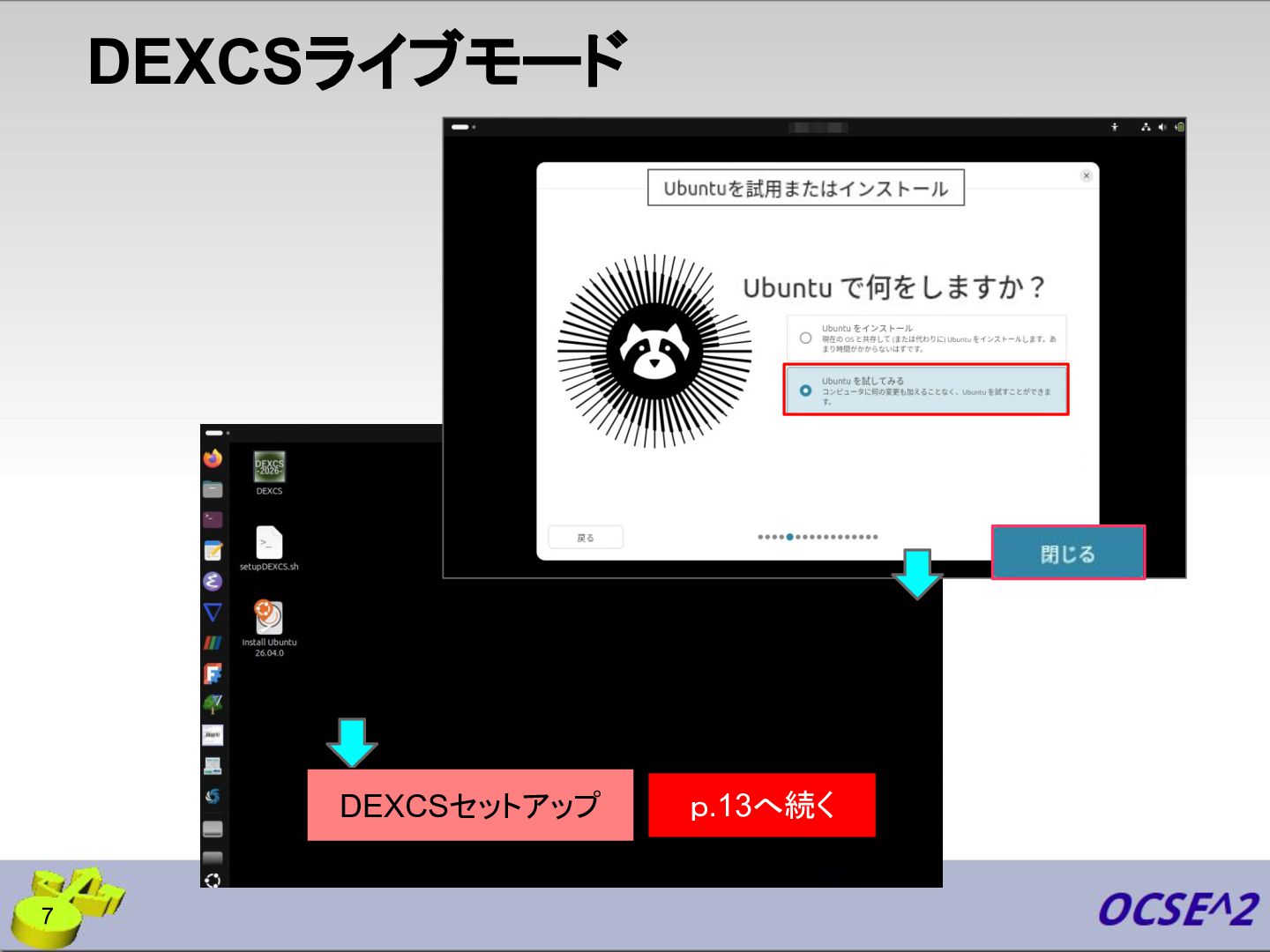

7. DEXCSライブモード DEXCSセットアップ 7 ｐ.13へ続く

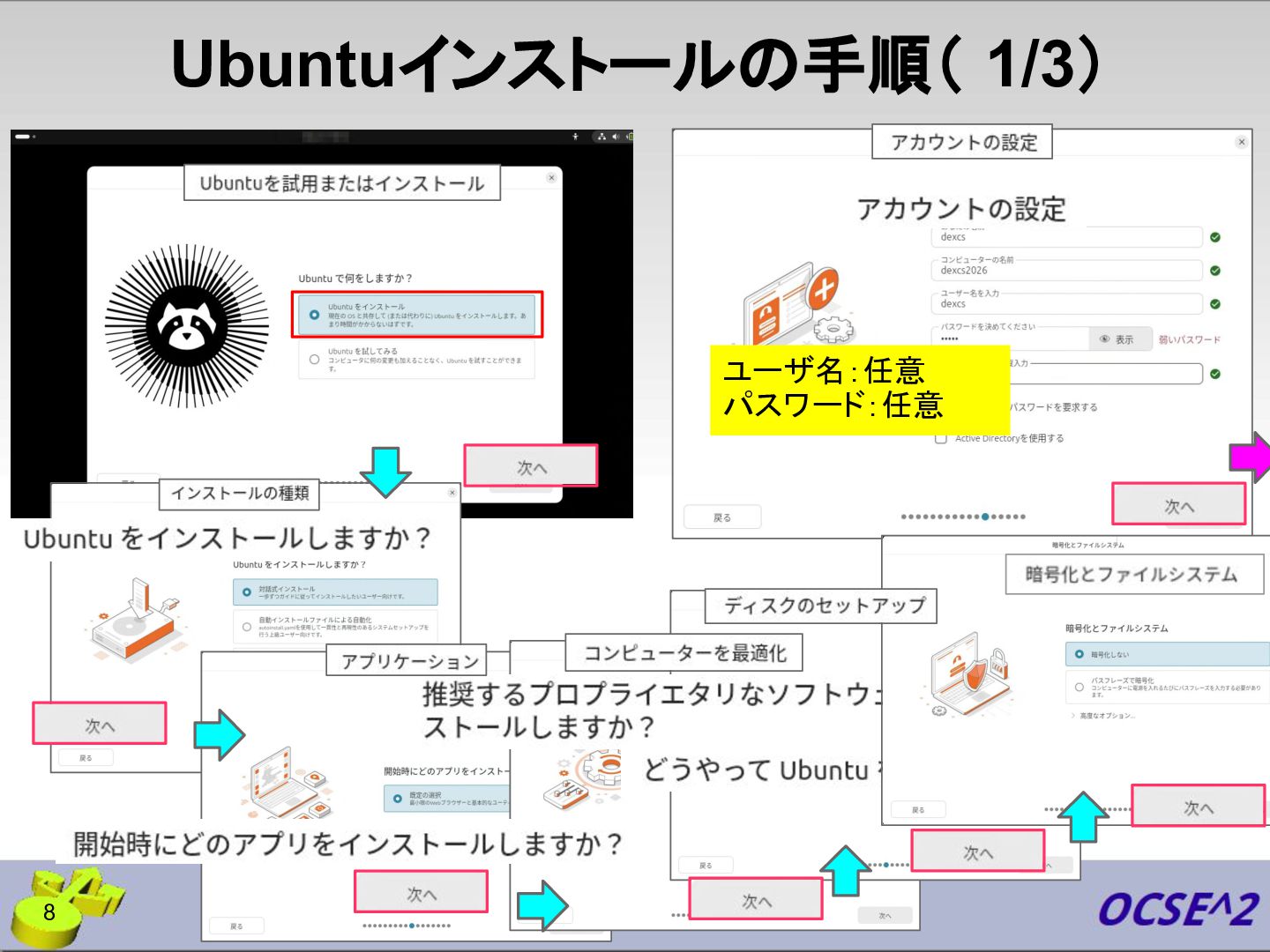

8. Ubuntuインストールの手順（ 1/3） ユーザ名：任意 パスワード：任意 8

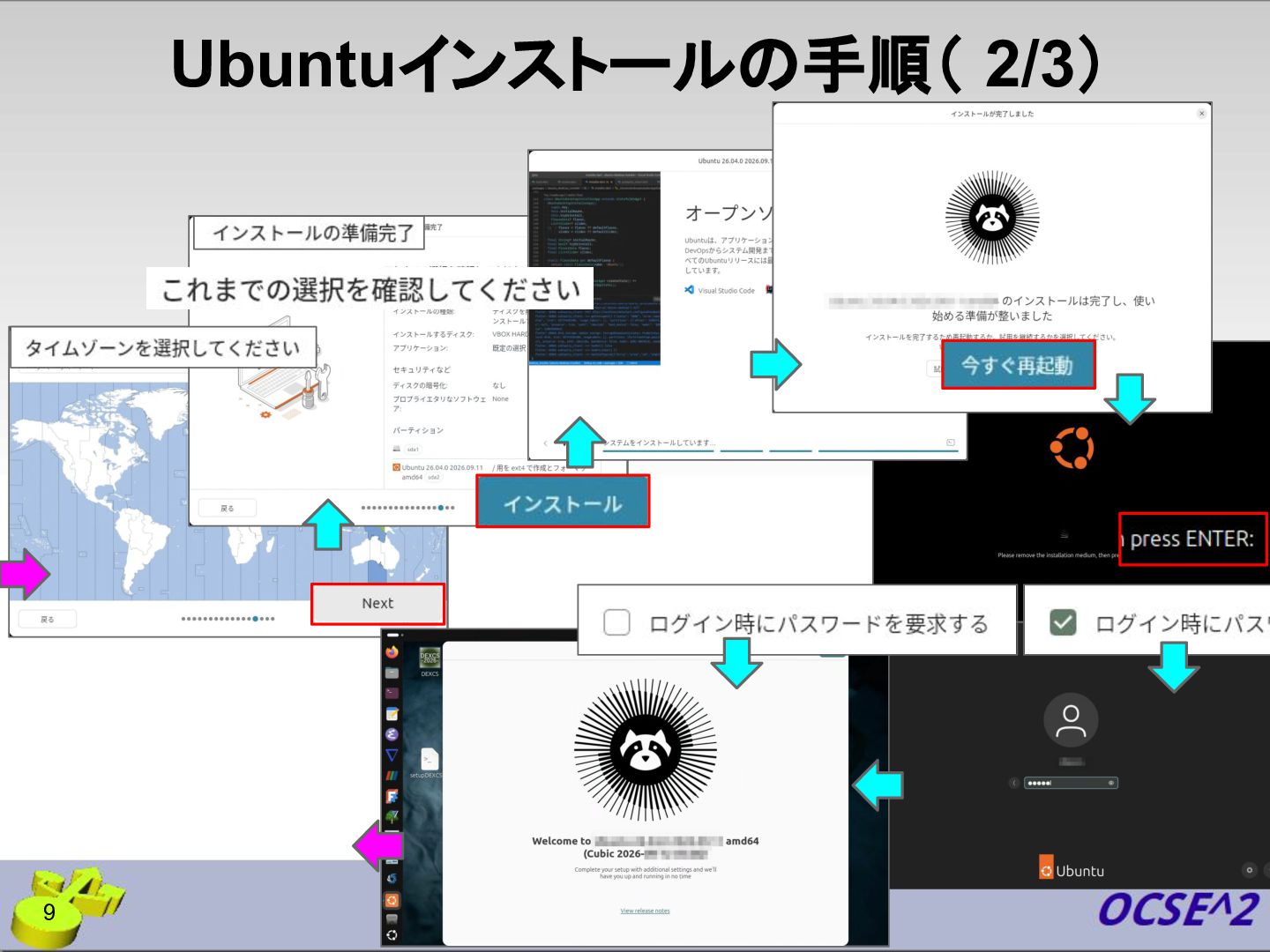

9. Ubuntuインストールの手順（ 2/3） 9

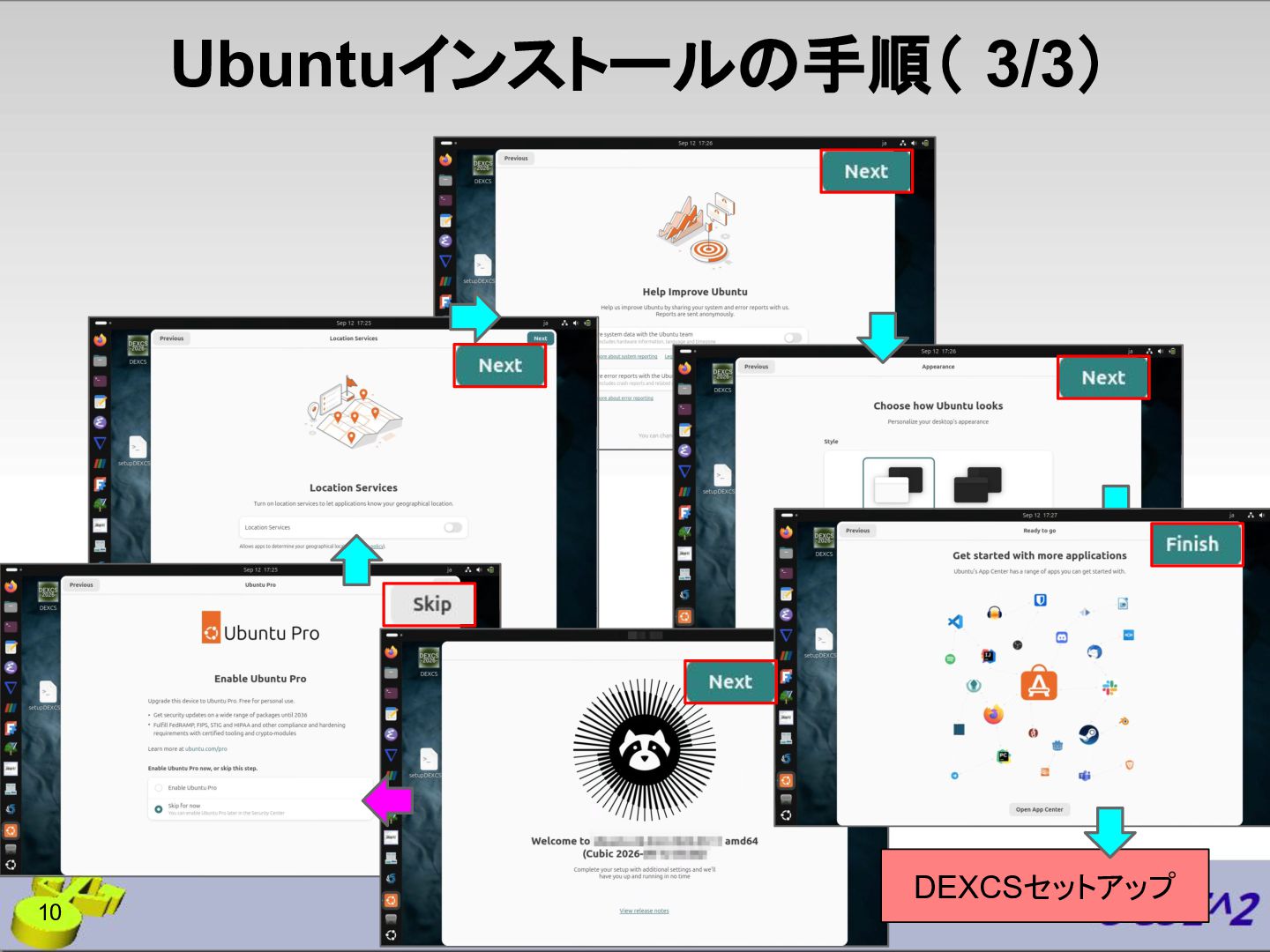

10. Ubuntuインストールの手順（ 3/3） 10 DEXCSセットアップ

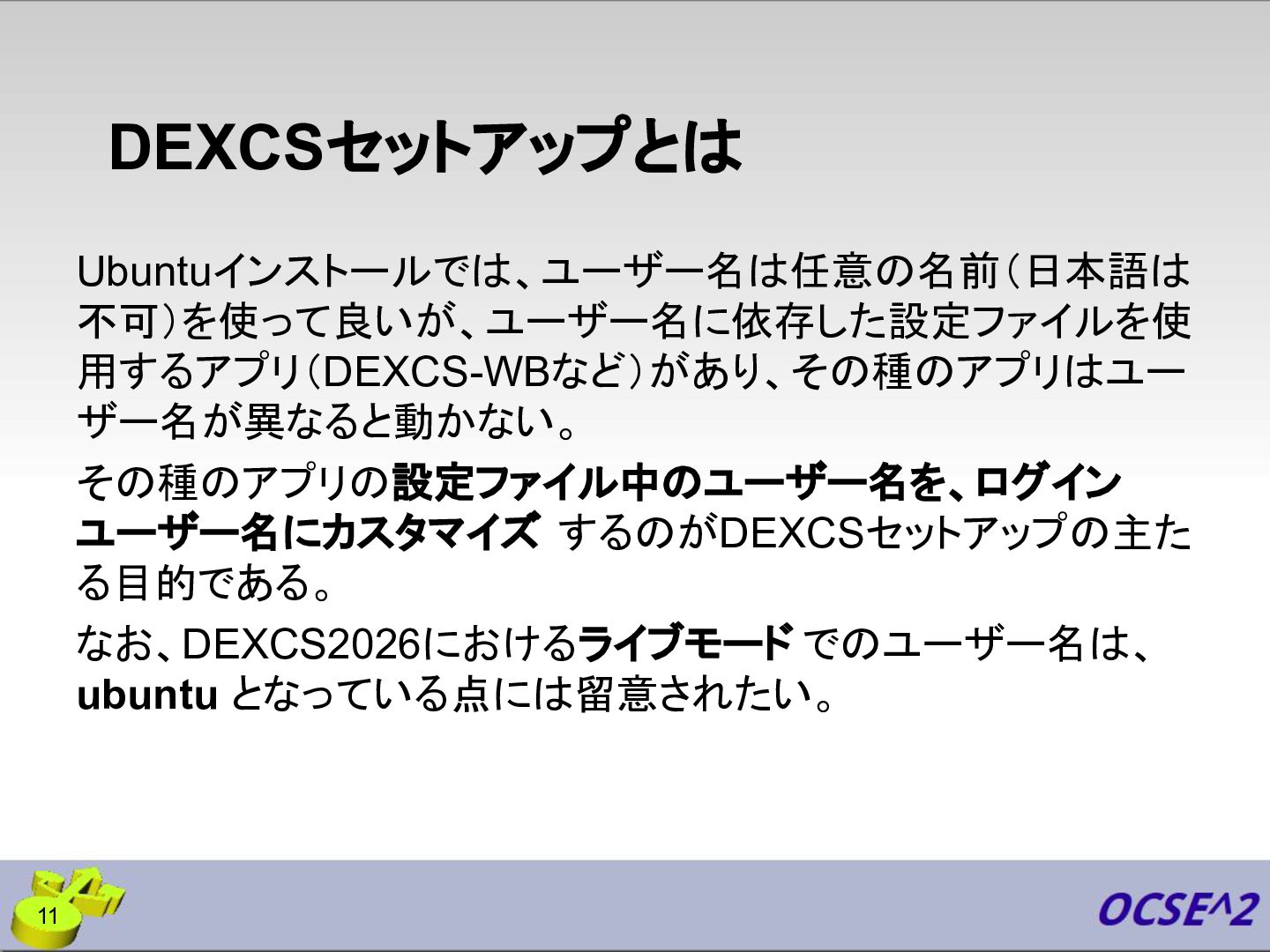

11. DEXCSセットアップとは Ubuntuインストールでは、ユーザー名は任意の名前（日本語は 不可）を使って良いが、ユーザー名に依存した設定ファイルを使 用するアプリ（DEXCS-WBなど）があり、その種のアプリはユー ザー名が異なると動かない。 その種のアプリの設定ファイル中のユーザー名を、ログイン ユーザー名にカスタマイズ するのがDEXCSセットアップの主た る目的である。 なお、DEXCS2026におけるライブモード でのユーザー名は、 ubuntu となっている点には留意されたい。 11

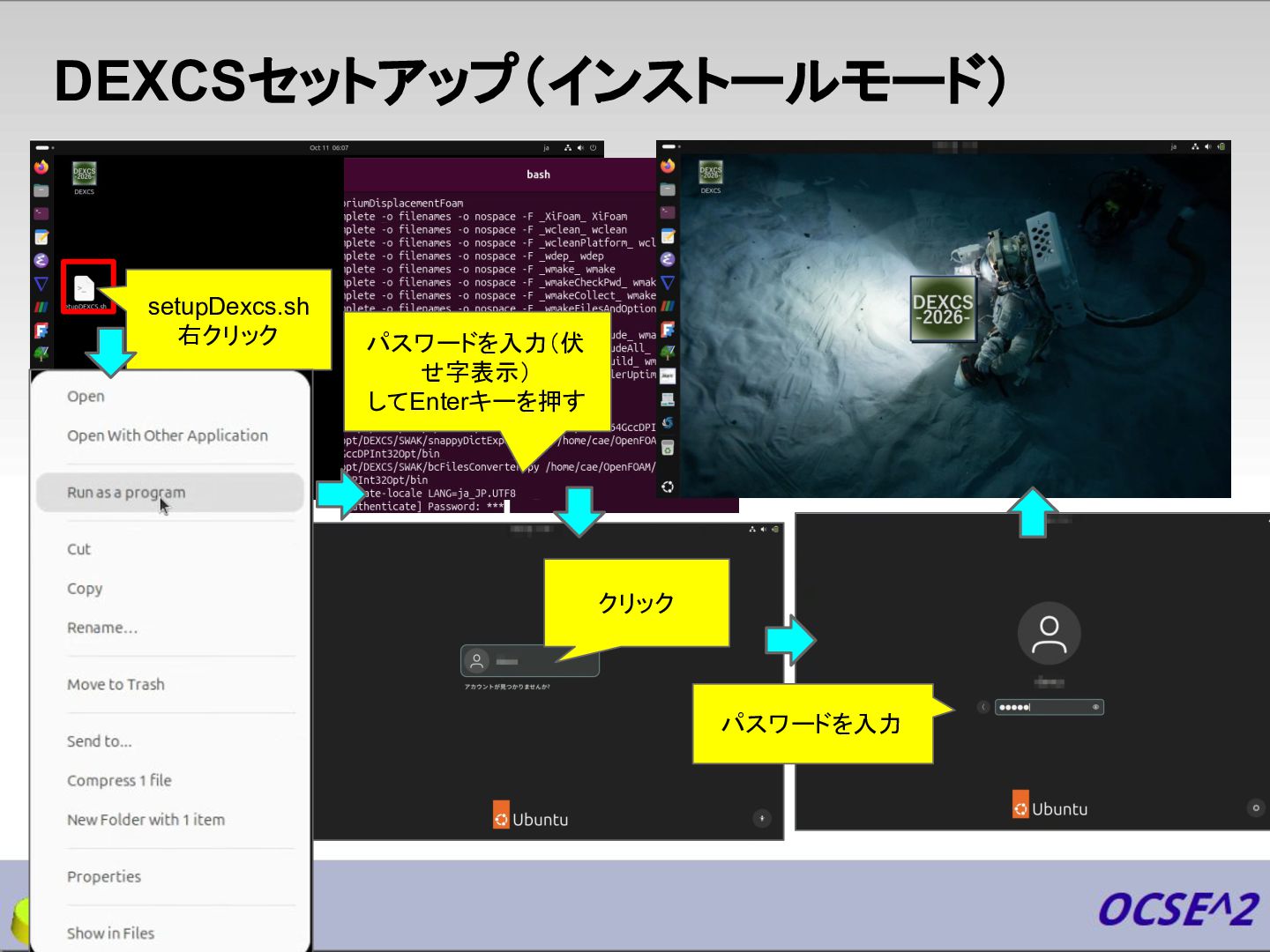

12. DEXCSセットアップ（インストールモード） setupDexcs.sh 右クリック パスワードを入力（伏 せ字表示） してEnterキーを押す クリック パスワードを入力 12

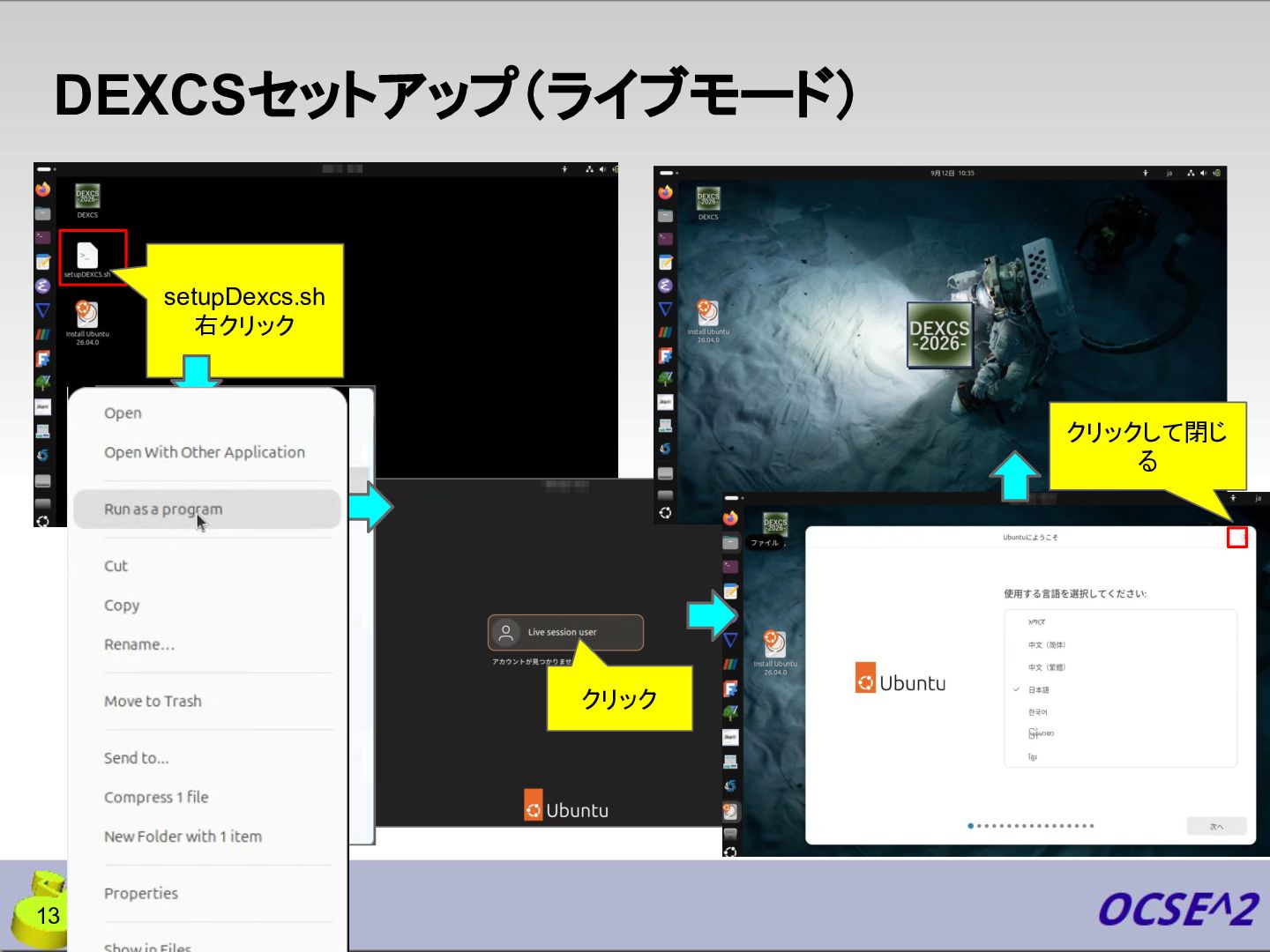

13. DEXCSセットアップ（ライブモード） setupDexcs.sh 右クリック クリックして閉じ る クリック 13

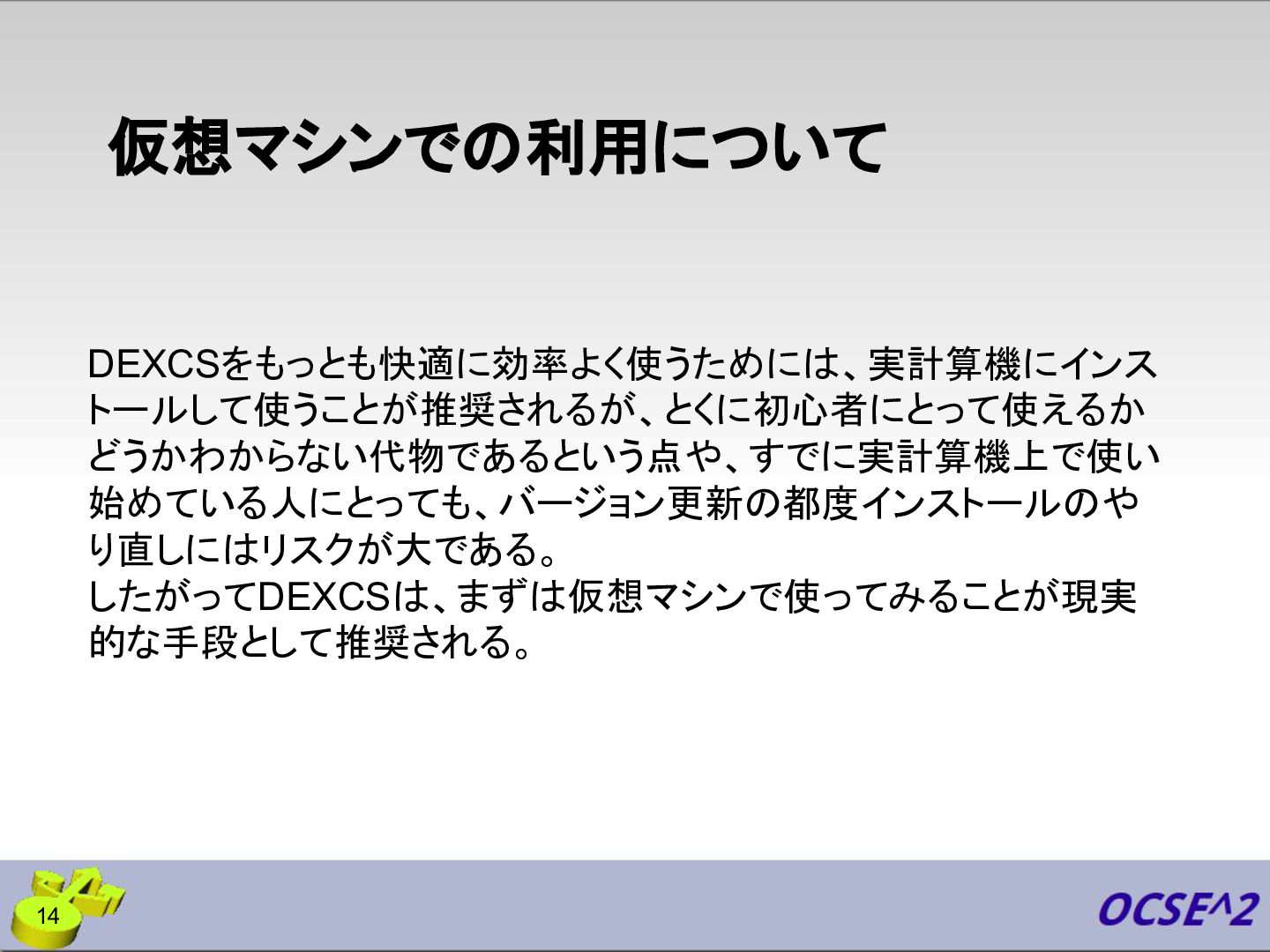

14. 仮想マシンでの利用について DEXCSをもっとも快適に効率よく使うためには、実計算機にインス トールして使うことが推奨されるが、とくに初心者にとって使えるか どうかわからない代物であるという点や、すでに実計算機上で使い 始めている人にとっても、バージョン更新の都度インストールのや り直しにはリスクが大である。 したがってDEXCSは、まずは仮想マシンで使ってみることが現実 的な手段として推奨される。 14

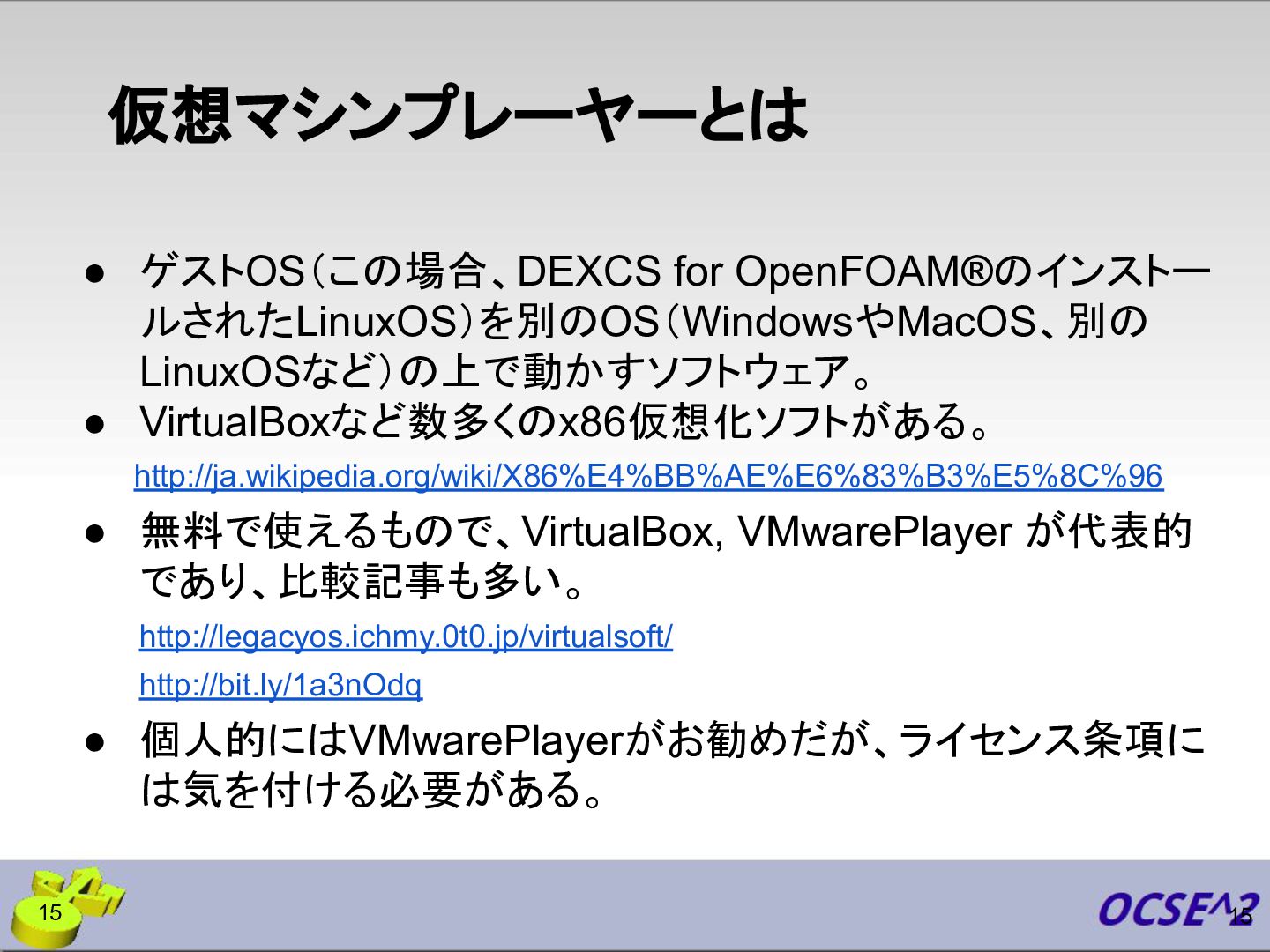

15. 仮想マシンプレーヤーとは • ゲストOS（この場合、DEXCS for OpenFOAM®のインストー ルされたLinuxOS）を別のOS（WindowsやMacOS、別の LinuxOSなど）の上で動かすソフトウェア。 • VirtualBoxなど数多くのx86仮想化ソフトがある。 http://ja.wikipedia.org/wiki/X86%E4%BB%AE%E6%83%B3%E5%8C%96 • 無料で使えるもので、VirtualBox, VMwarePlayer が代表的 であり、比較記事も多い。 http://legacyos.ichmy.0t0.jp/virtualsoft/ http://bit.ly/1a3nOdq • 個人的にはVMwarePlayerがお勧めだが、ライセンス条項に は気を付ける必要がある。 15 15

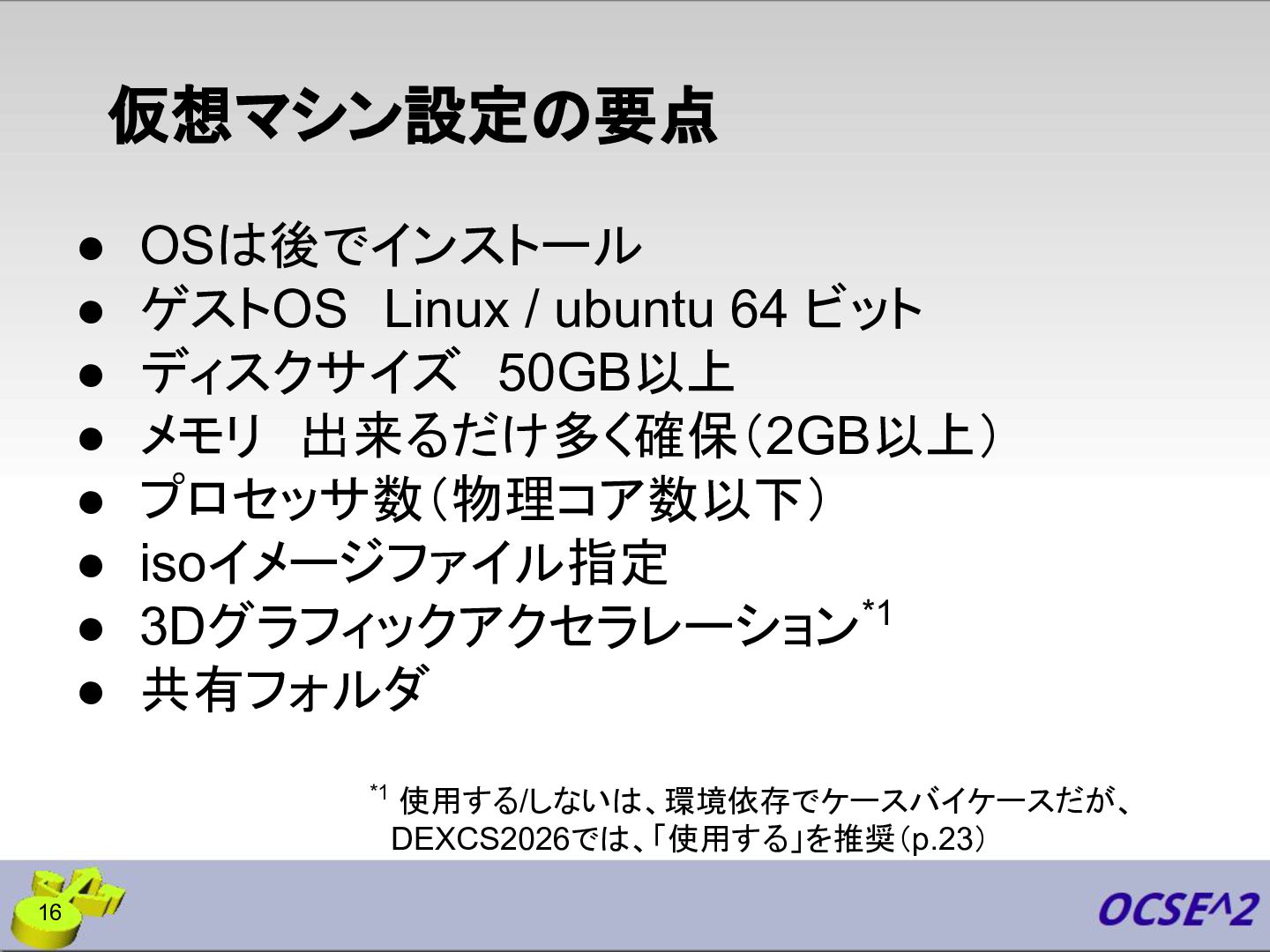

16. 仮想マシン設定の要点 • OSは後でインストール • ゲストOS Linux / ubuntu 64 ビット • ディスクサイズ 50GB以上 • メモリ 出来るだけ多く確保（2GB以上） • プロセッサ数（物理コア数以下） • isoイメージファイル指定 • 3Dグラフィックアクセラレーション*1 • 共有フォルダ *1 16 使用する/しないは、環境依存でケースバイケースだが、 DEXCS2026では、「使用する」を推奨（p.23）

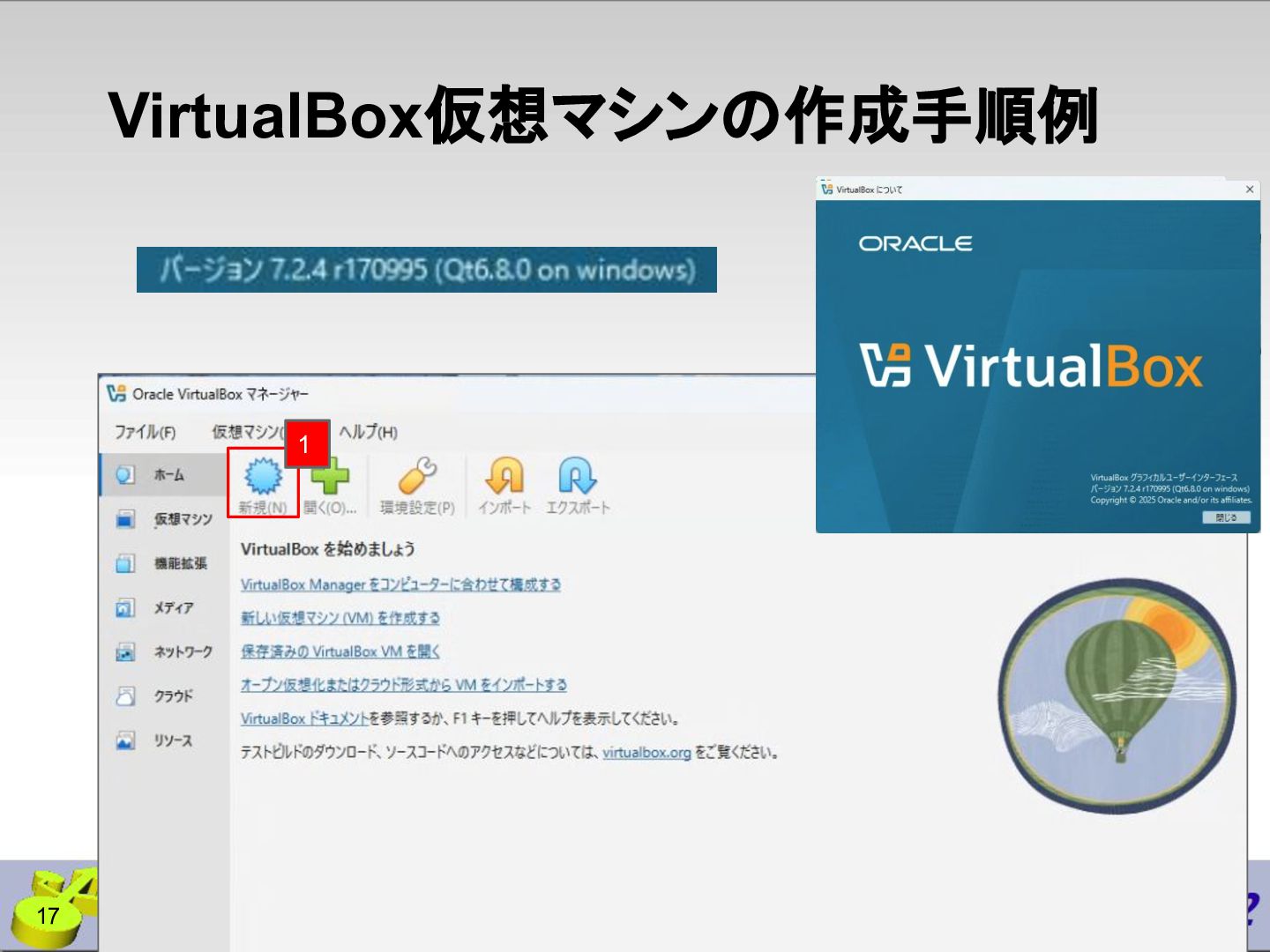

17. VirtualBox仮想マシンの作成手順例 1 17

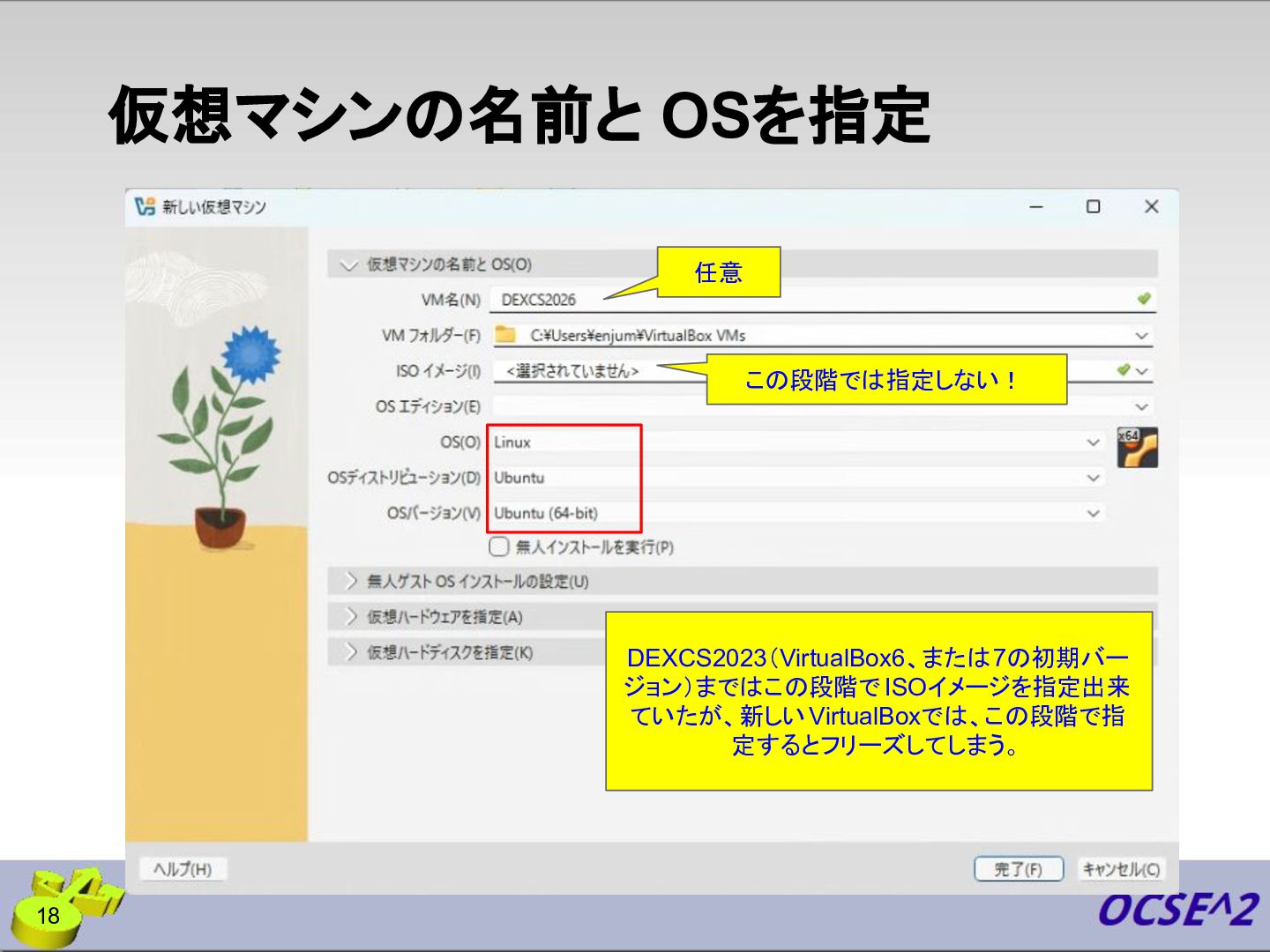

18. 仮想マシンの名前と OSを指定 任意 この段階では指定しない！ DEXCS2023（VirtualBox6、または7の初期バー ジョン）まではこの段階で ISOイメージを指定出来 ていたが、新しい VirtualBoxでは、この段階で指 定するとフリーズしてしまう。 18

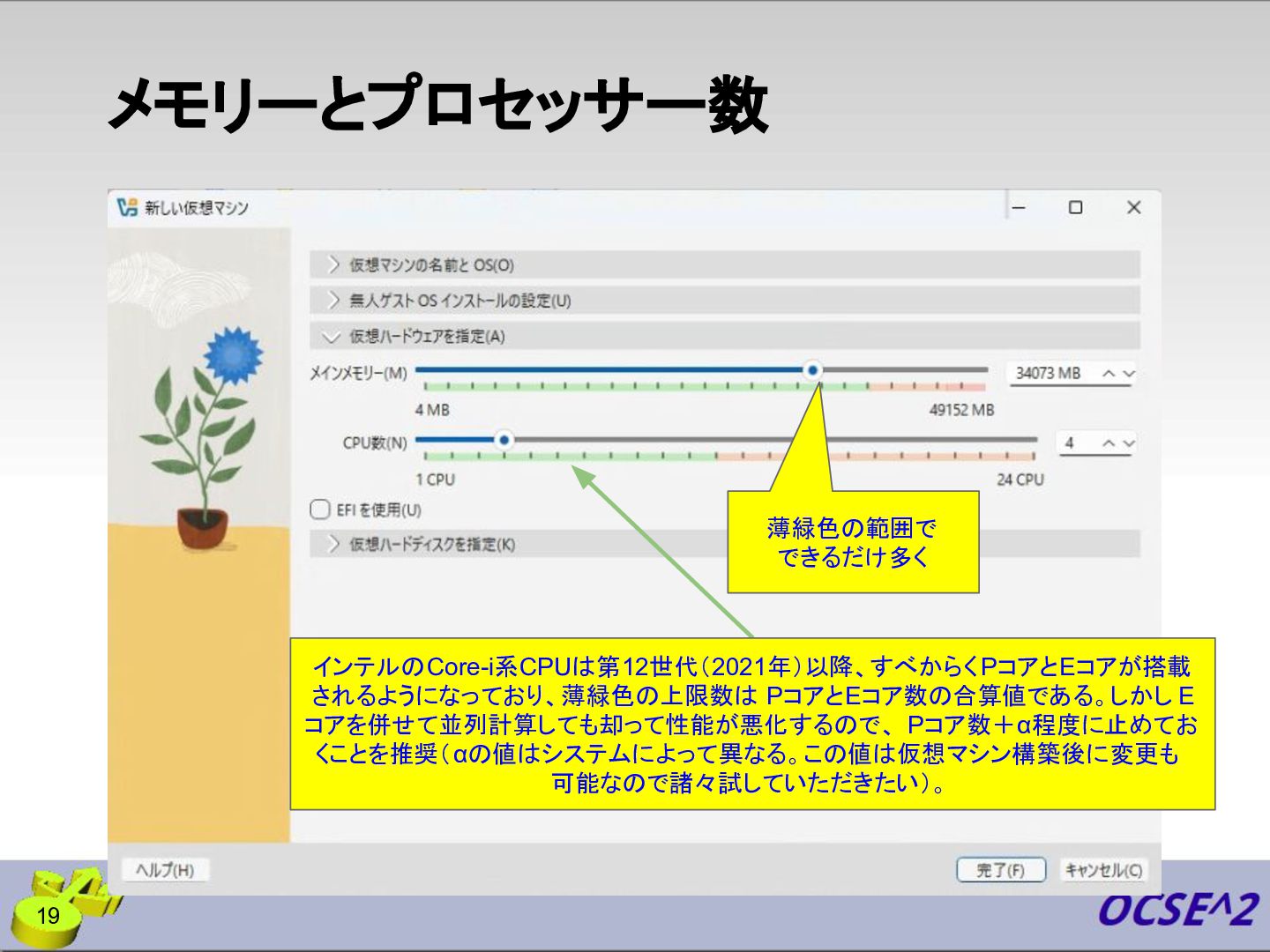

19. メモリーとプロセッサー数 薄緑色の範囲で できるだけ多く インテルのCore-i系CPUは第12世代（2021年）以降、すべからく PコアとEコアが搭載 されるようになっており、薄緑色の上限数は PコアとEコア数の合算値である。しかし E コアを併せて並列計算しても却って性能が悪化するので、 Pコア数＋α程度に止めてお くことを推奨（ αの値はシステムによって異なる。この値は仮想マシン構築後に変更も 可能なので諸々試していただきたい）。 19

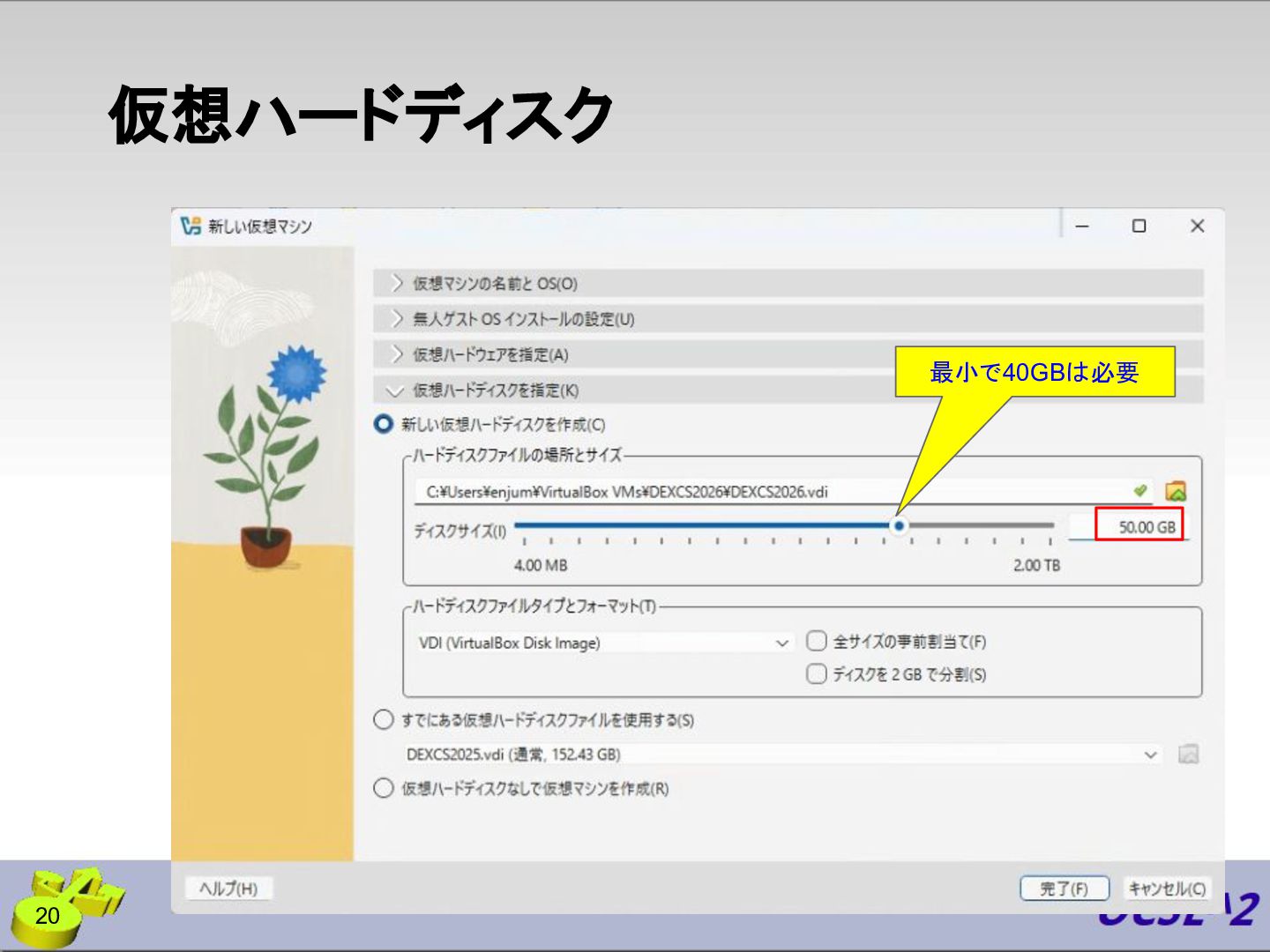

20. 仮想ハードディスク 最小で40GBは必要 20

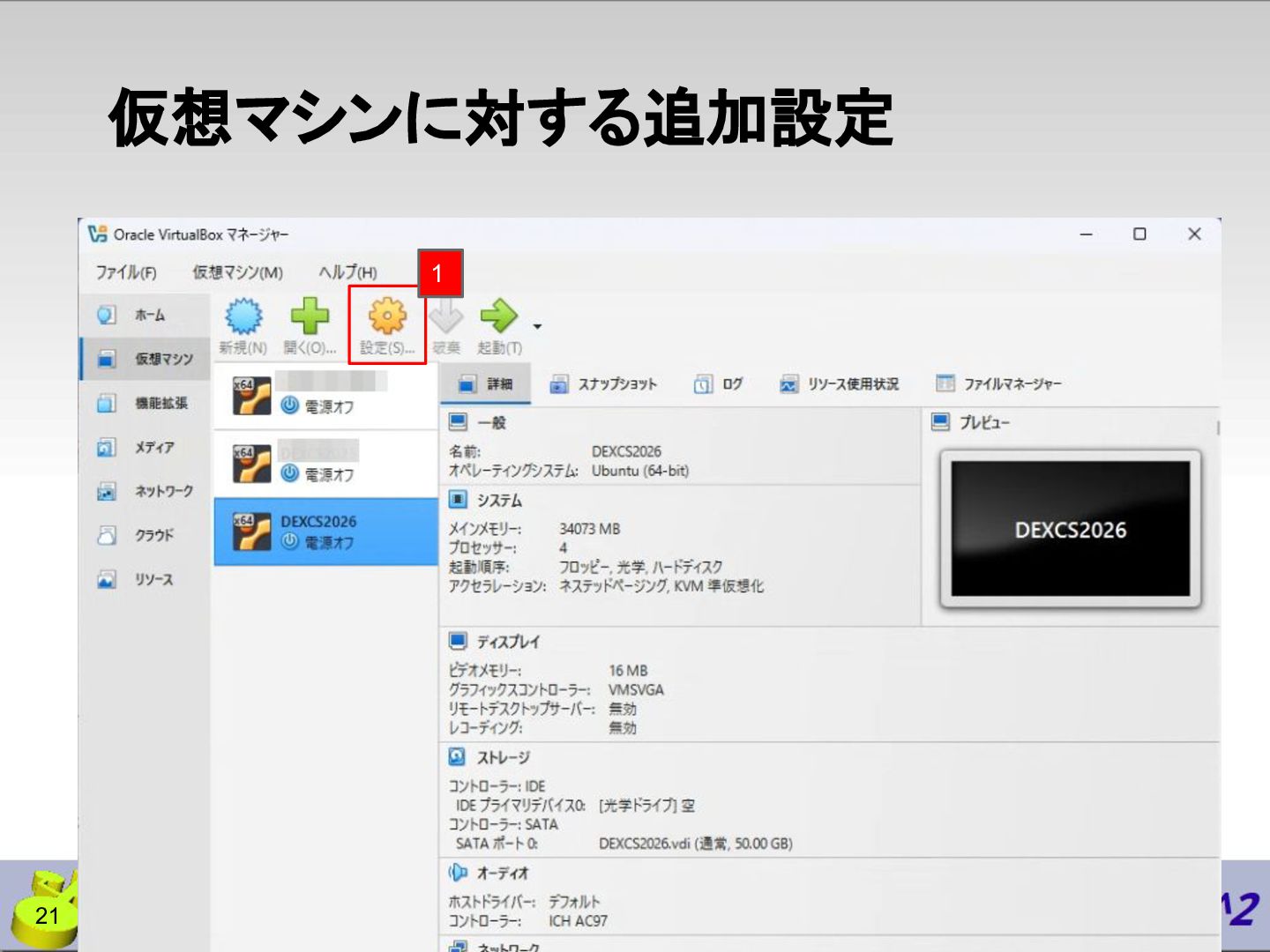

21. 仮想マシンに対する追加設定 1 21

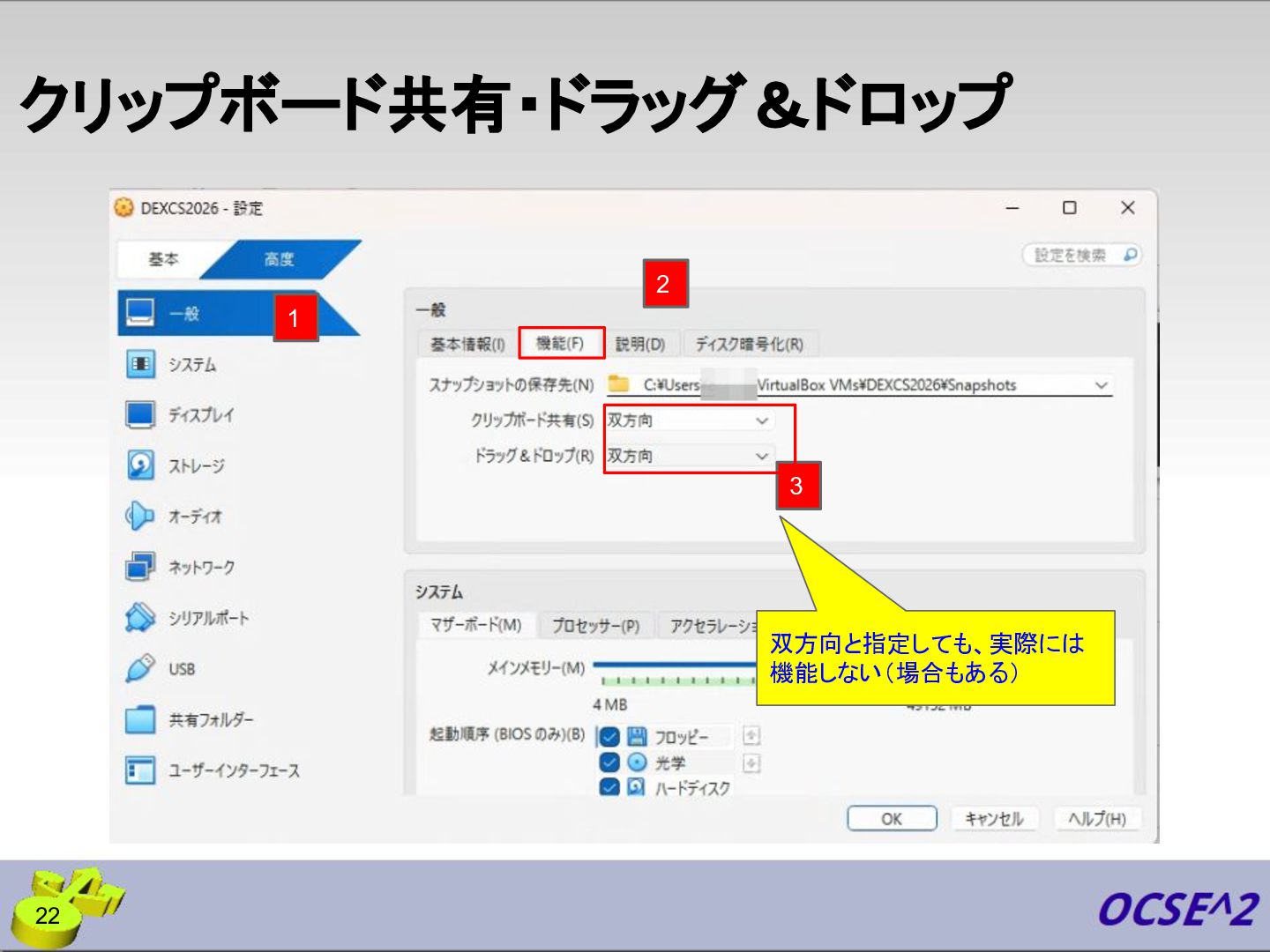

22. クリップボード共有・ドラッグ＆ドロップ 2 1 3 双方向と指定しても、実際には 機能しない（場合もある） 22

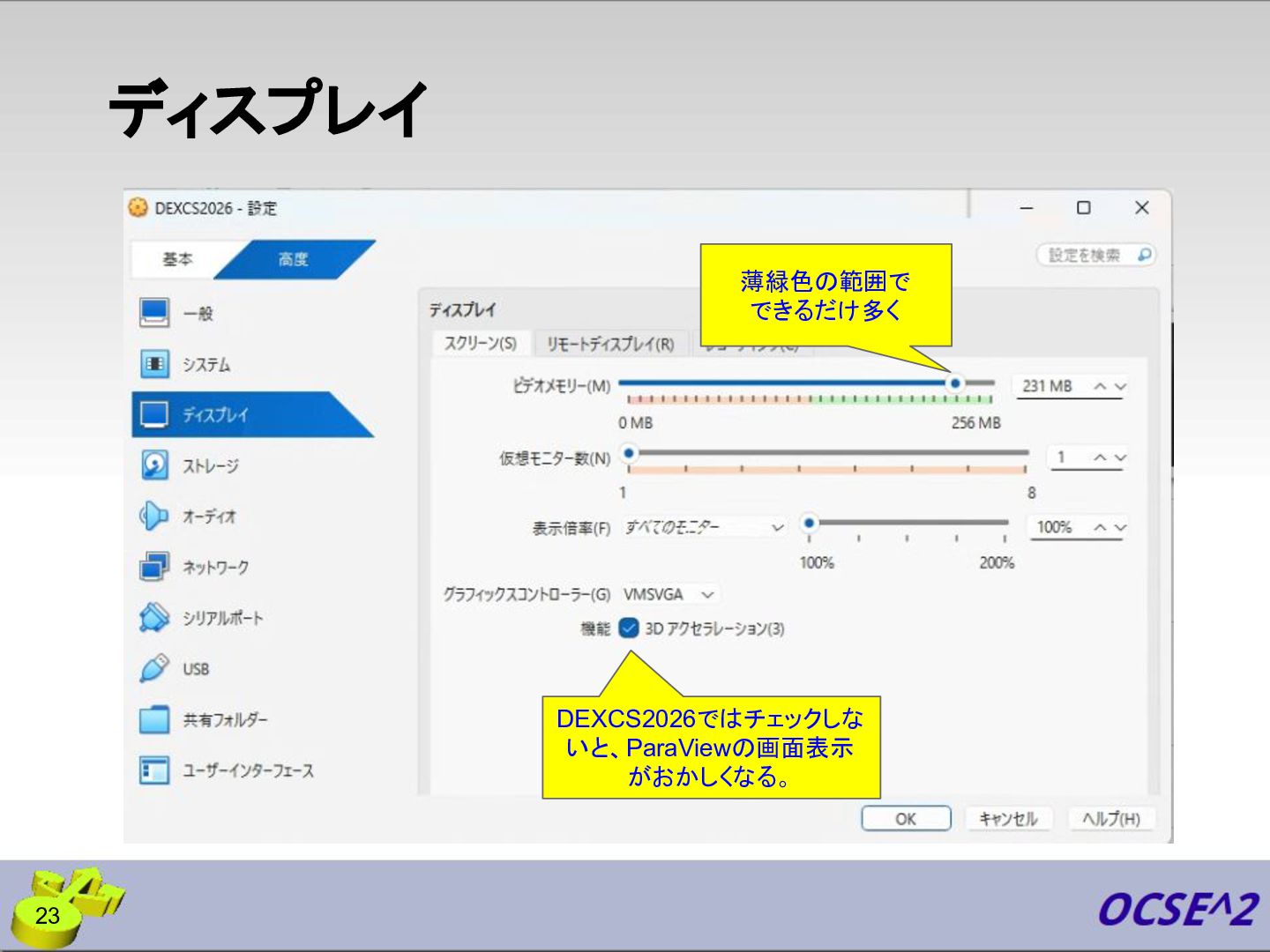

23. ディスプレイ 薄緑色の範囲で できるだけ多く DEXCS2026ではチェックしな いと、ParaViewの画面表示 がおかしくなる。 23

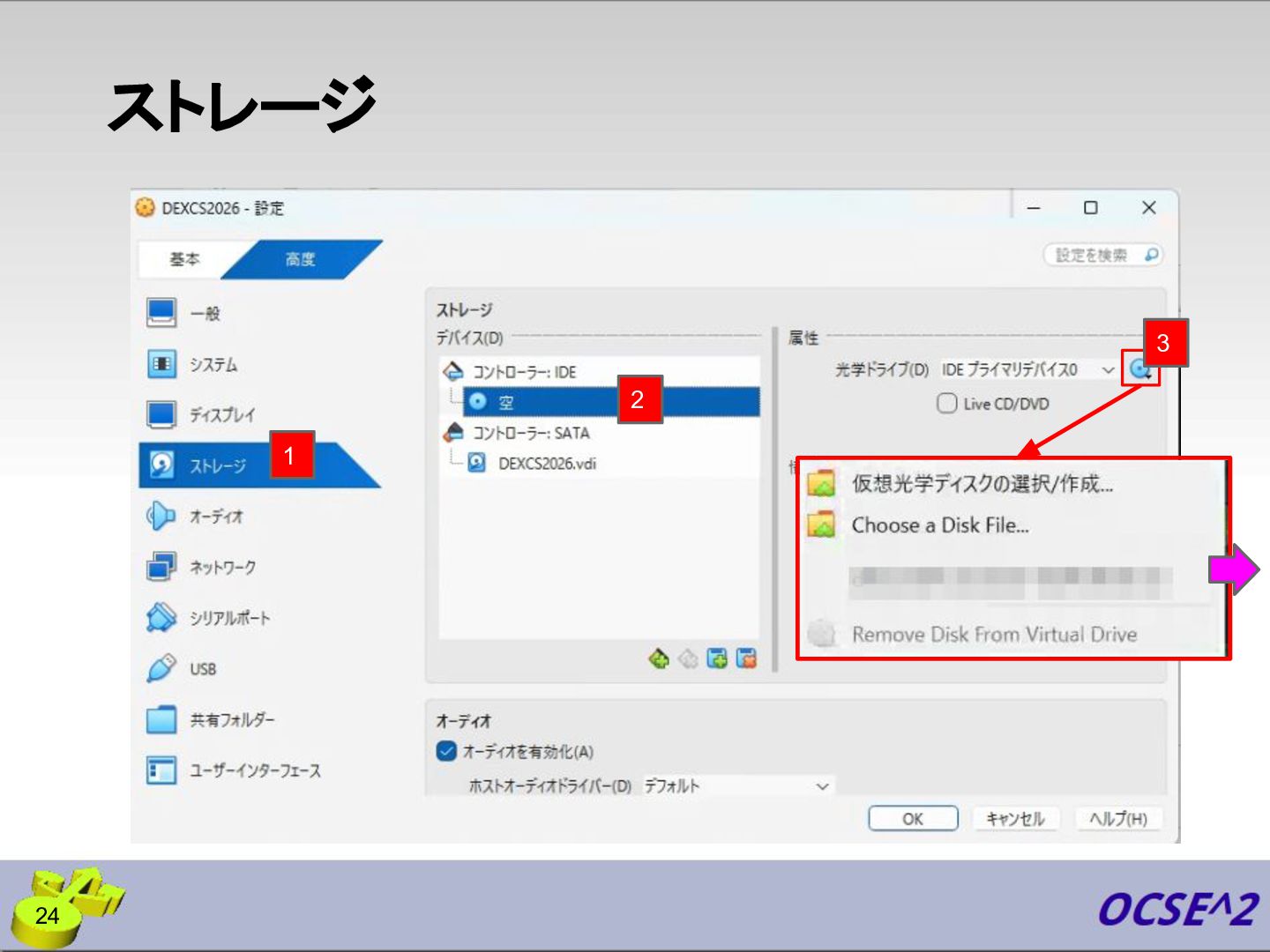

24. ストレージ 3 2 1 24

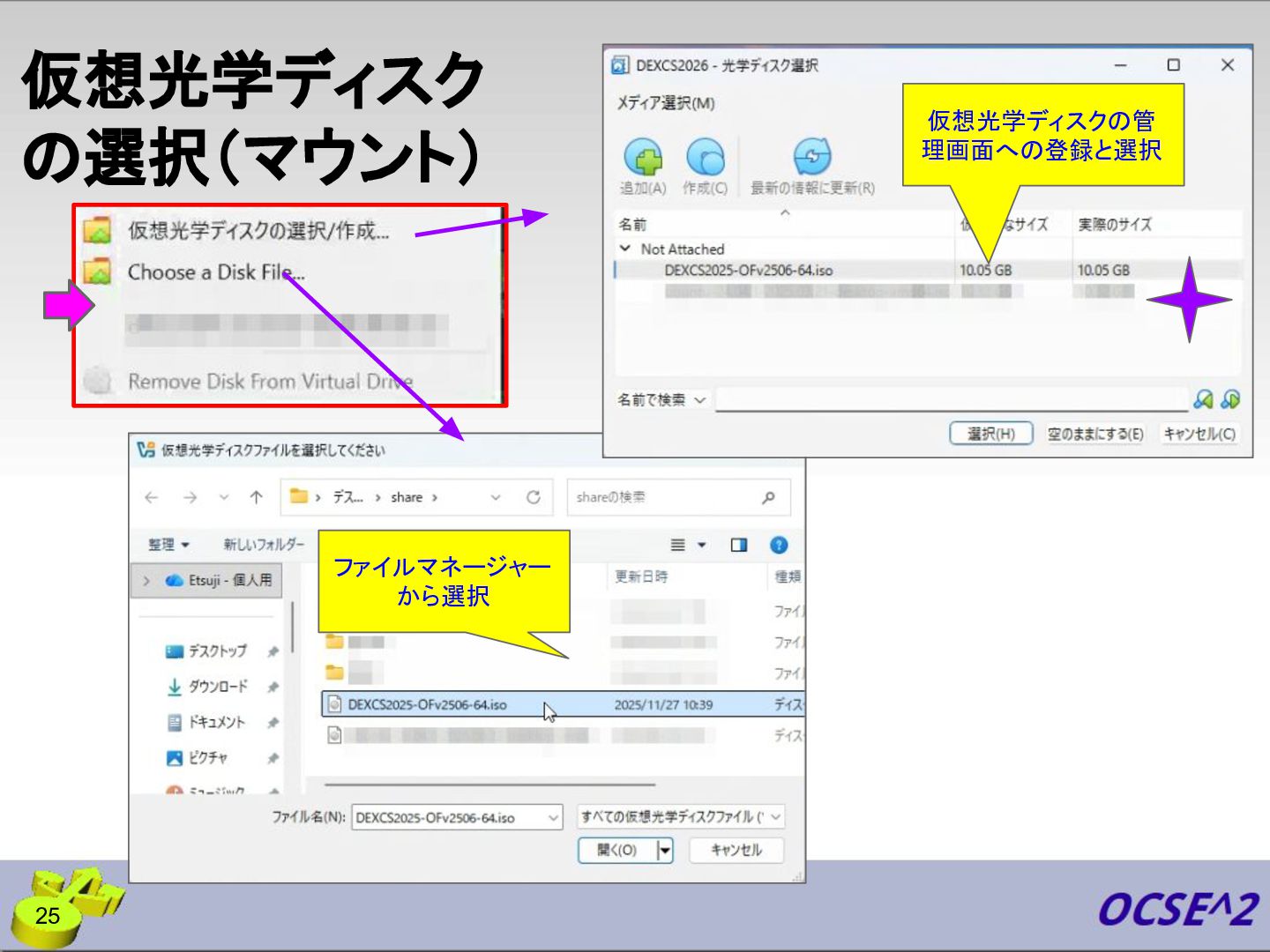

25. 仮想光学ディスク の選択（マウント） ファイルマネージャー から選択 25 仮想光学ディスクの管 理画面への登録と選択

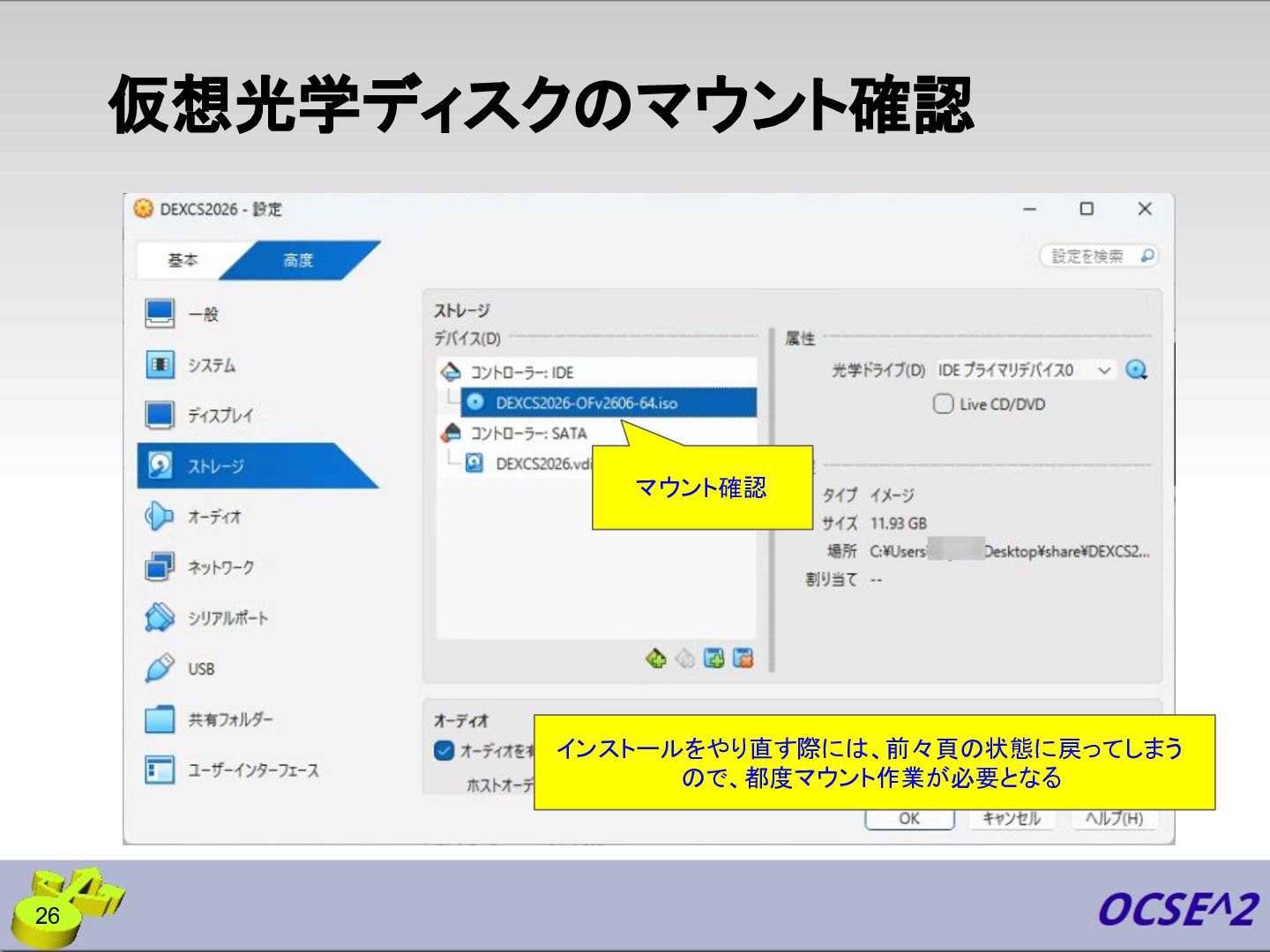

26. 仮想光学ディスクのマウント確認 マウント確認 インストールをやり直す際には、前々頁の状態に戻ってしまう ので、都度マウント作業が必要となる 26

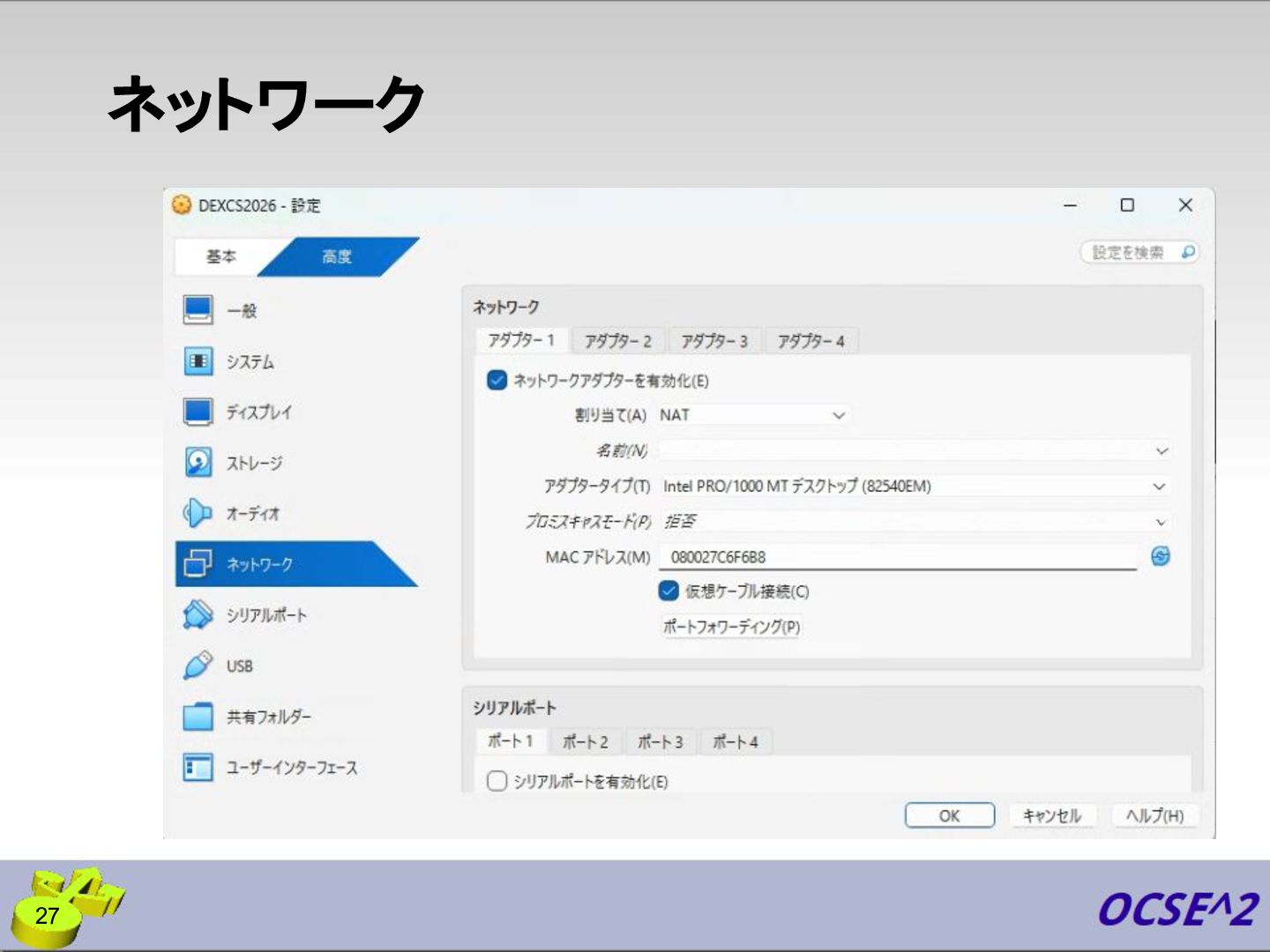

27. ネットワーク 27

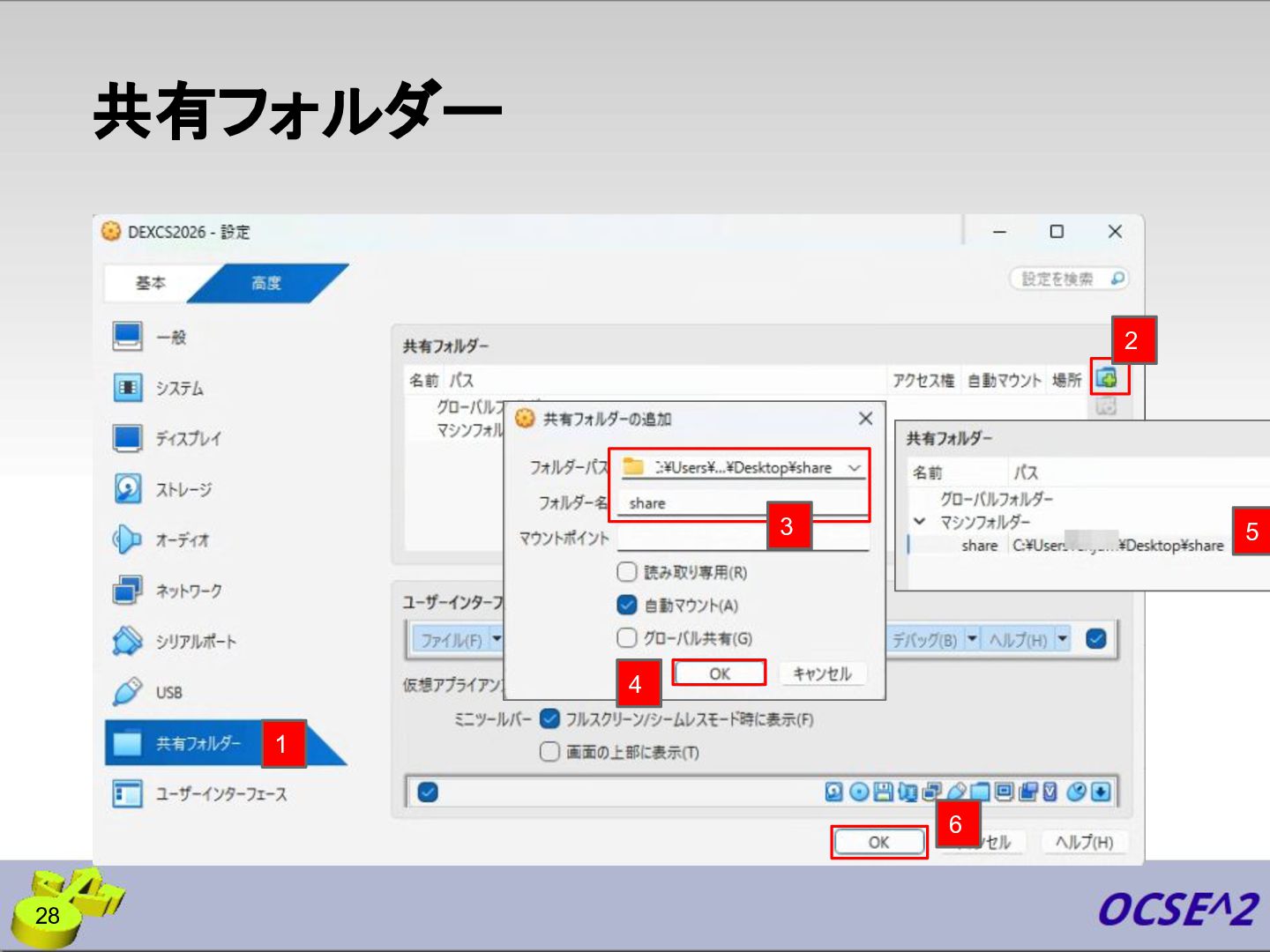

28. 共有フォルダー 2 3 5 4 1 6 28

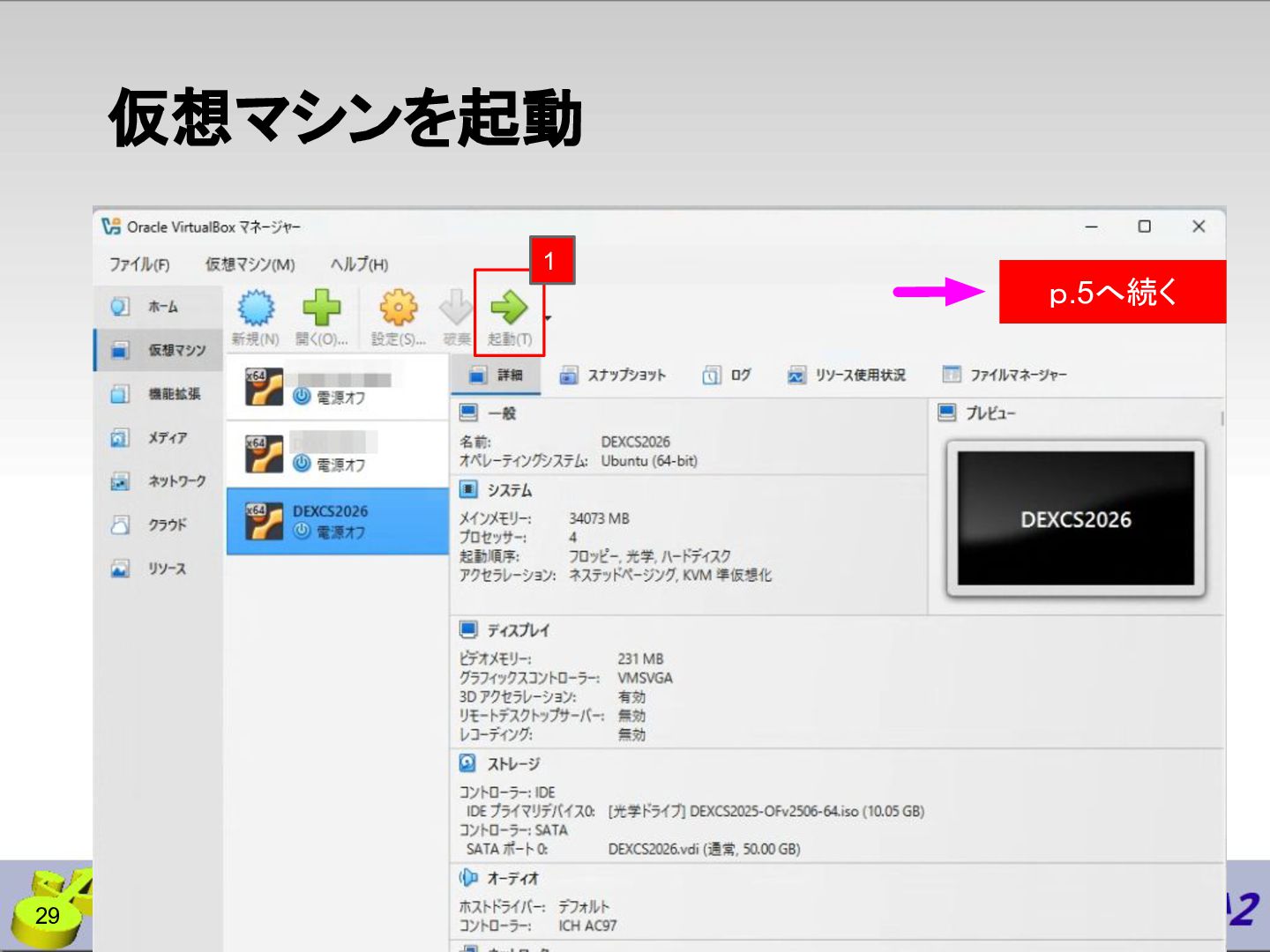

29. 仮想マシンを起動 1 ｐ.5へ続く 29

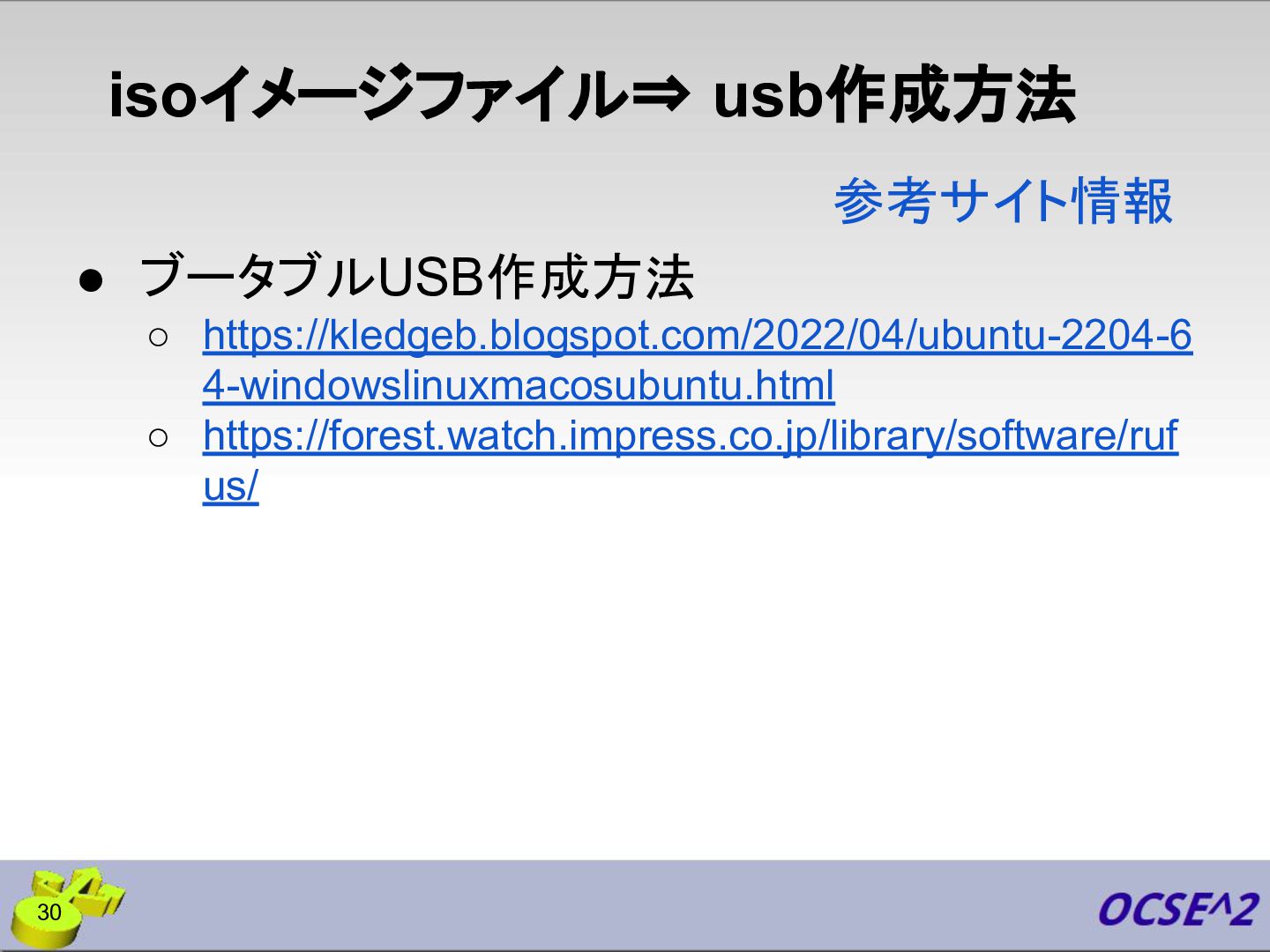

30. isoイメージファイル⇒ usb作成方法 参考サイト情報 • ブータブルUSB作成方法 ◦ https://kledgeb.blogspot.com/2022/04/ubuntu-2204-6 4-windowslinuxmacosubuntu.html ◦ https://forest.watch.impress.co.jp/library/software/ruf us/ 30

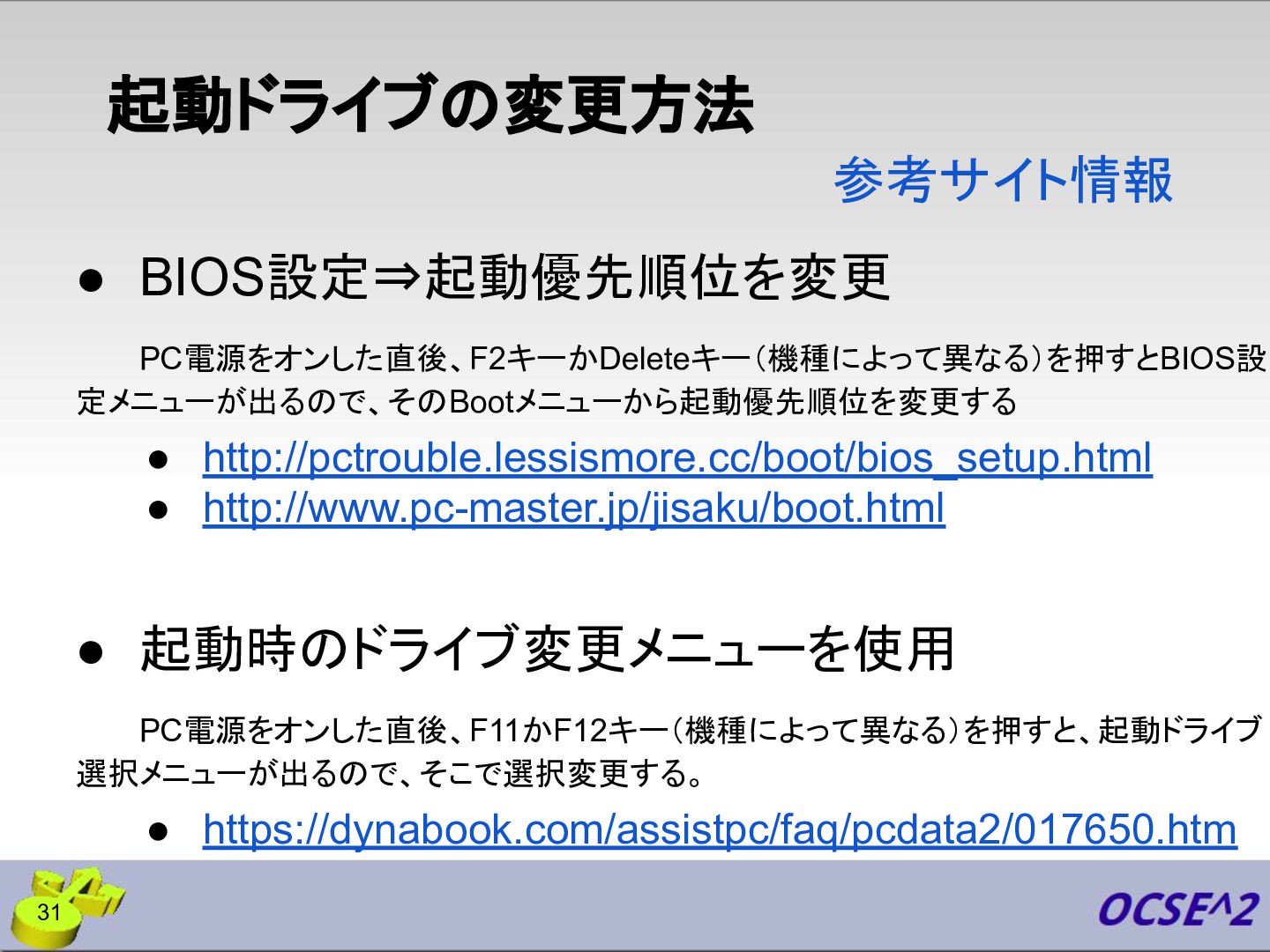

31. 起動ドライブの変更方法 参考サイト情報 • BIOS設定⇒起動優先順位を変更 PC電源をオンした直後、F2キーかDeleteキー（機種によって異なる）を押すとBIOS設 定メニューが出るので、そのBootメニューから起動優先順位を変更する • http://pctrouble.lessismore.cc/boot/bios_setup.html • http://www.pc-master.jp/jisaku/boot.html • 起動時のドライブ変更メニューを使用 PC電源をオンした直後、F11かF12キー（機種によって異なる）を押すと、起動ドライブ 選択メニューが出るので、そこで選択変更する。 • https://dynabook.com/assistpc/faq/pcdata2/017650.htm 31
