.NETowiec w Kosmosie

W październiku 2015 roku dostałem maila "Komputer pokładowy" z propozycją uczestnictwa projekcie PW-Sat2. Od tego czasu łączę świat "nudnych bizesowych .NETowych aplikacji webowych " ze światem ...

Transcript

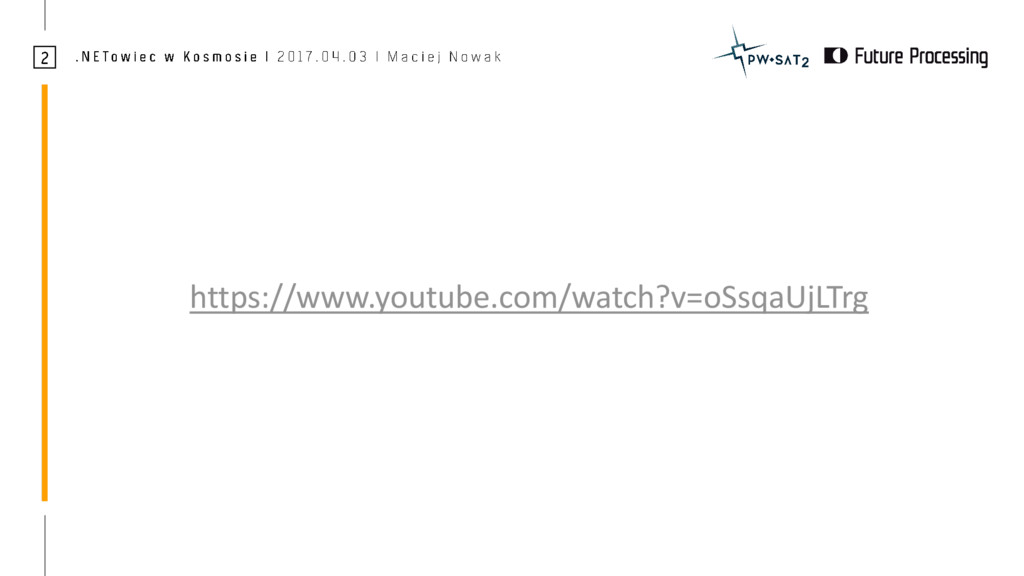

2. https://www.youtube.com/watch?v=oSsqaUjLTrg

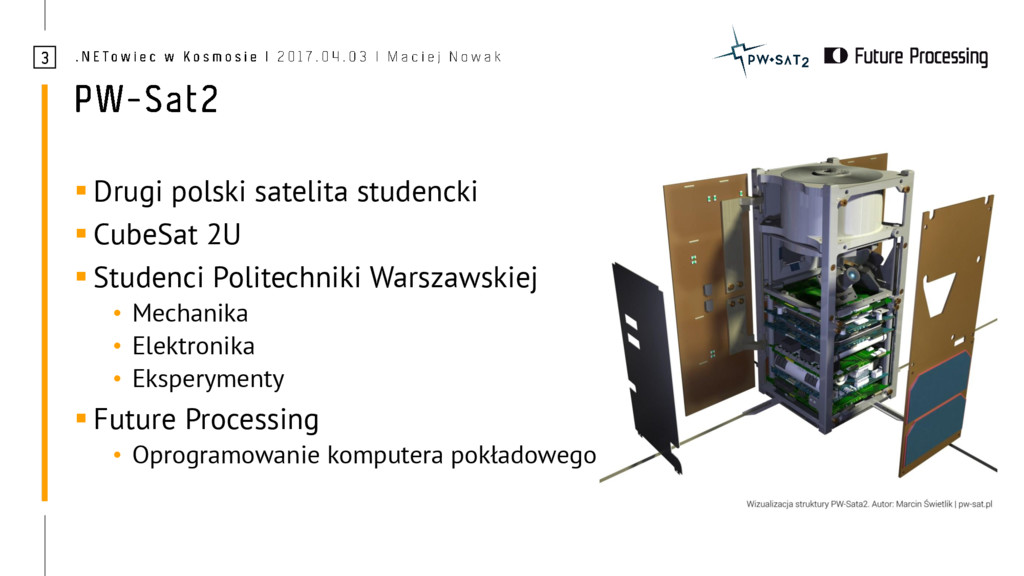

3. ▪ Drugi polski satelita studencki ▪ CubeSat 2U ▪ Studenci Politechniki Warszawskiej • Mechanika • Elektronika • Eksperymenty ▪ Future Processing • Oprogramowanie komputera pokładowego

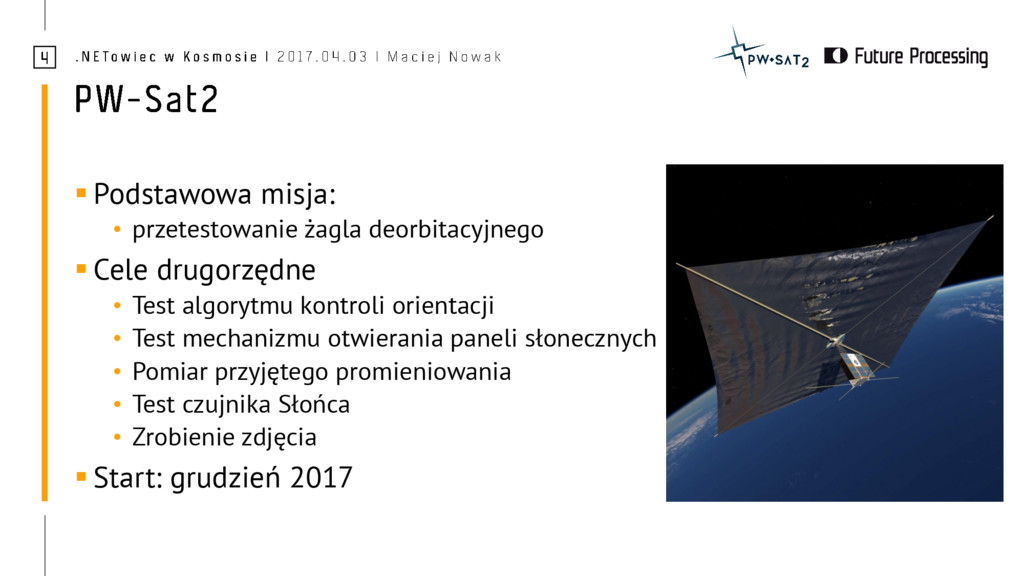

4. ▪ Podstawowa misja: • przetestowanie żagla deorbitacyjnego ▪ Cele drugorzędne • Test algorytmu kontroli orientacji • Test mechanizmu otwierania paneli słonecznych • Pomiar przyjętego promieniowania • Test czujnika Słońca • Zrobienie zdjęcia ▪ Start: grudzień 2017

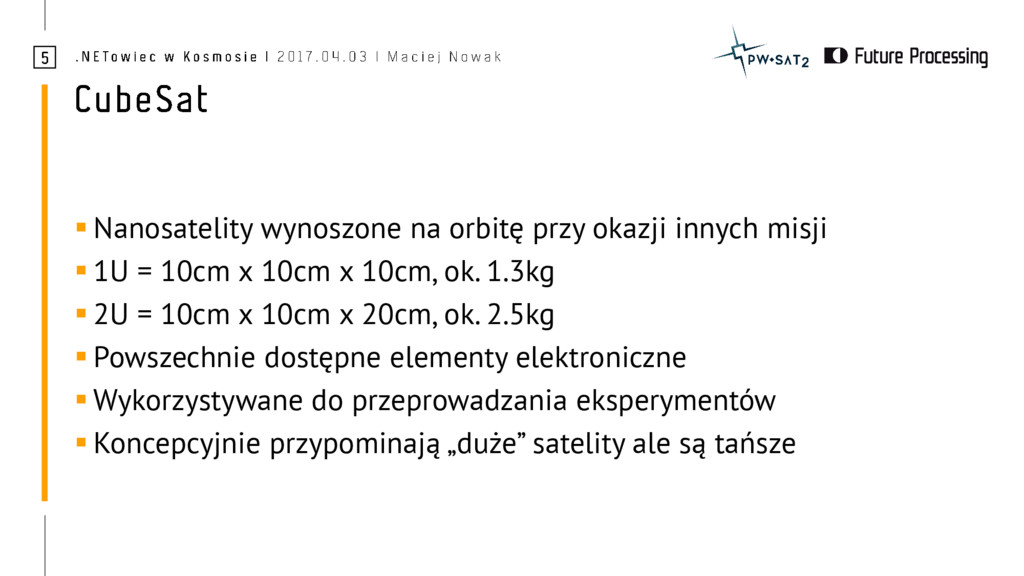

5. ▪ Nanosatelity wynoszone na orbitę przy okazji innych misji ▪ 1U = 10cm x 10cm x 10cm, ok. 1.3kg ▪ 2U = 10cm x 10cm x 20cm, ok. 2.5kg ▪ Powszechnie dostępne elementy elektroniczne ▪ Wykorzystywane do przeprowadzania eksperymentów ▪ Koncepcyjnie przypominają „duże” satelity ale są tańsze

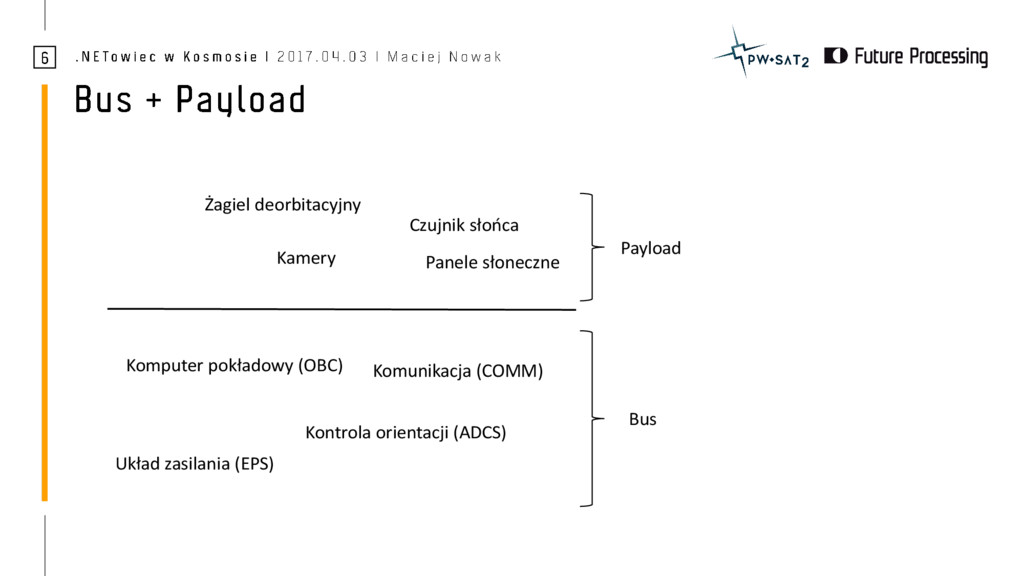

6. Żagiel deorbitacyjny Kamery Payload Bus Układ zasilania (EPS) Komunikacja (COMM) Kontrola orientacji (ADCS) Komputer pokładowy (OBC) Czujnik słońca Panele słoneczne

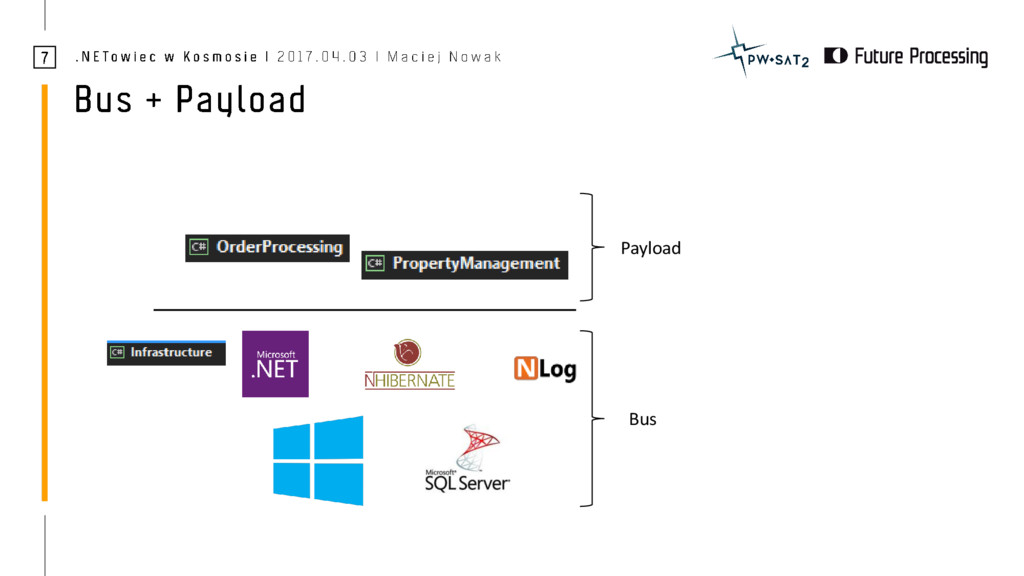

7. Payload Bus

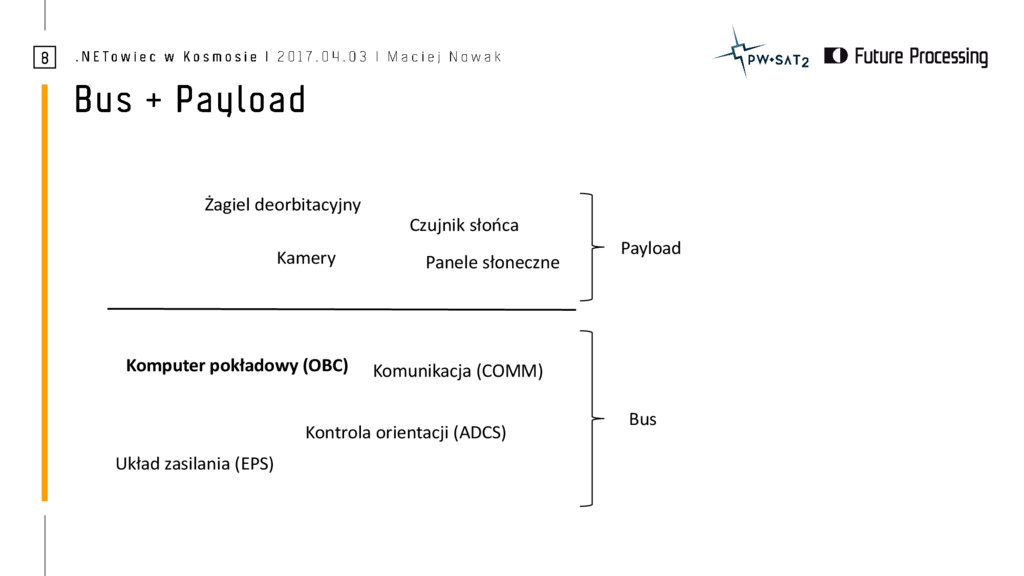

8. Żagiel deorbitacyjny Kamery Payload Bus Panele słoneczne Układ zasilania (EPS) Komunikacja (COMM) Kontrola orientacji (ADCS) Komputer pokładowy (OBC) Czujnik słońca

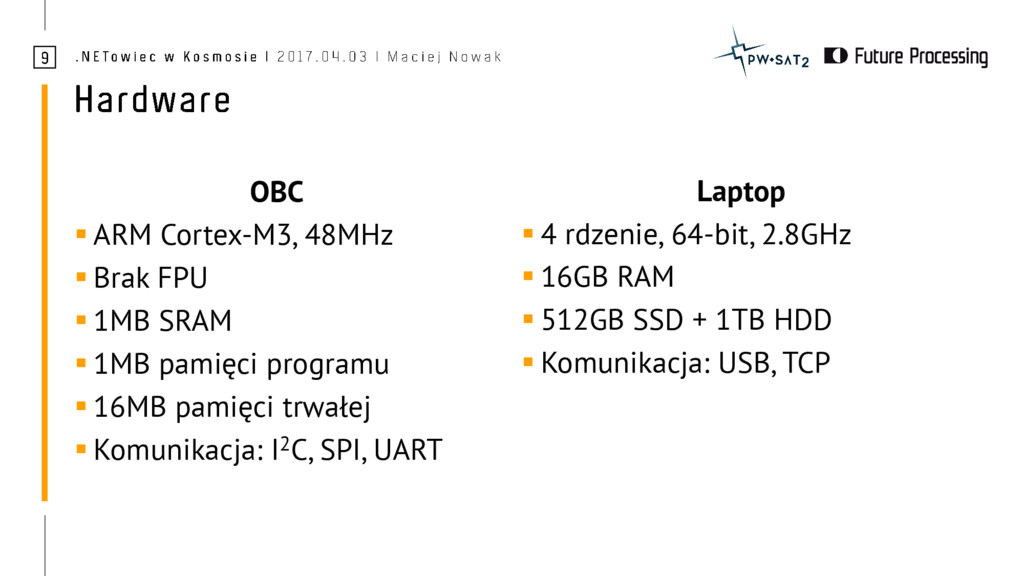

9. Laptop ▪ 4 rdzenie, 64-bit, 2.8GHz ▪ 16GB RAM ▪ 512GB SSD + 1TB HDD ▪ Komunikacja: USB, TCP OBC ▪ ARM Cortex-M3, 48MHz ▪ Brak FPU ▪ 1MB SRAM ▪ 1MB pamięci programu ▪ 16MB pamięci trwałej ▪ Komunikacja: I2C, SPI, UART

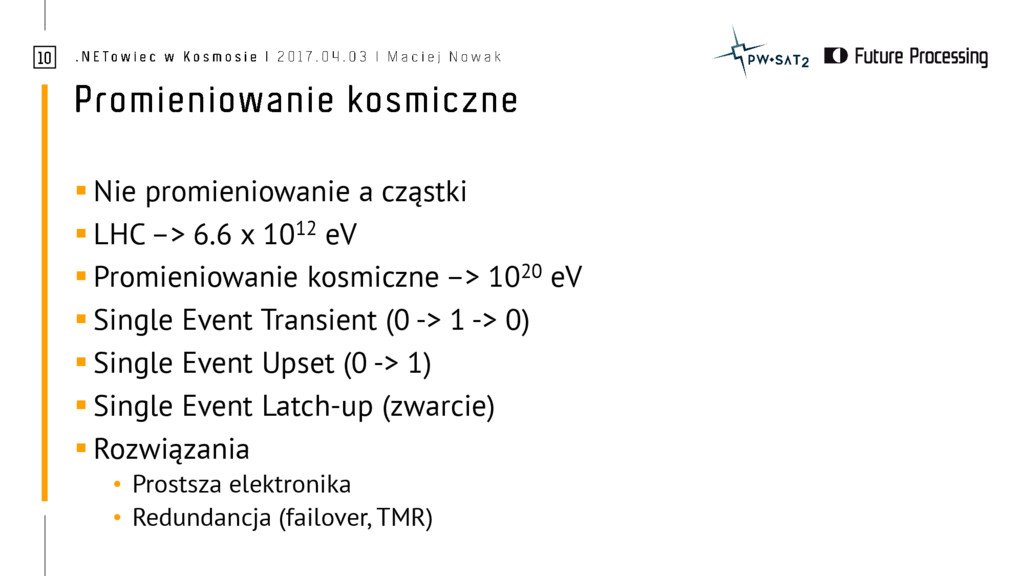

10. ▪ Nie promieniowanie a cząstki ▪ LHC –> 6.6 x 1012 eV ▪ Promieniowanie kosmiczne –> 1020 eV ▪ Single Event Transient (0 -> 1 -> 0) ▪ Single Event Upset (0 -> 1) ▪ Single Event Latch-up (zwarcie) ▪ Rozwiązania • Prostsza elektronika • Redundancja (failover, TMR)

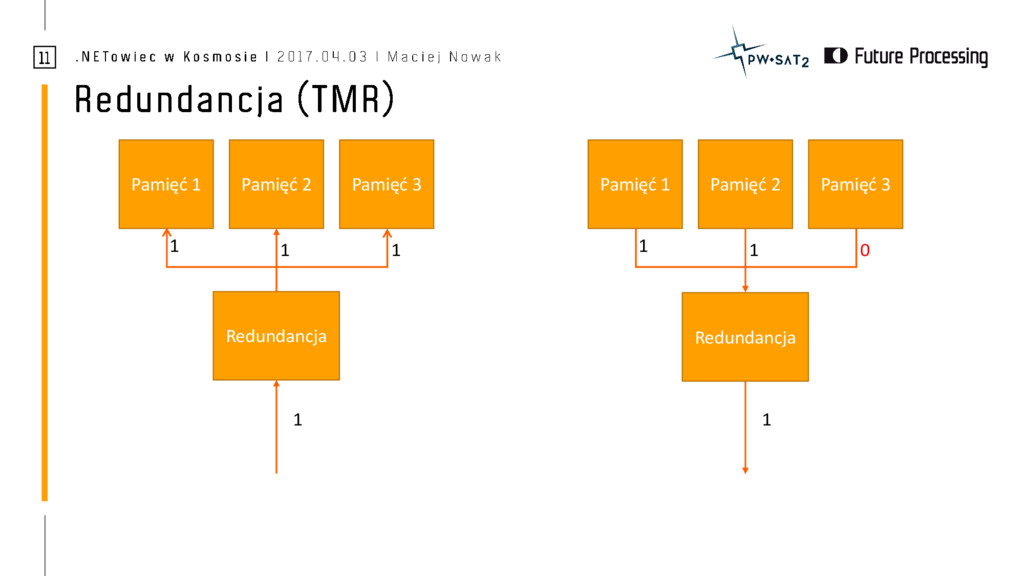

11. Pamięć 1 Pamięć 2 Pamięć 3 Redundancja 1 1 1 1 Pamięć 1 Pamięć 2 Pamięć 3 1 1 1 0 Redundancja

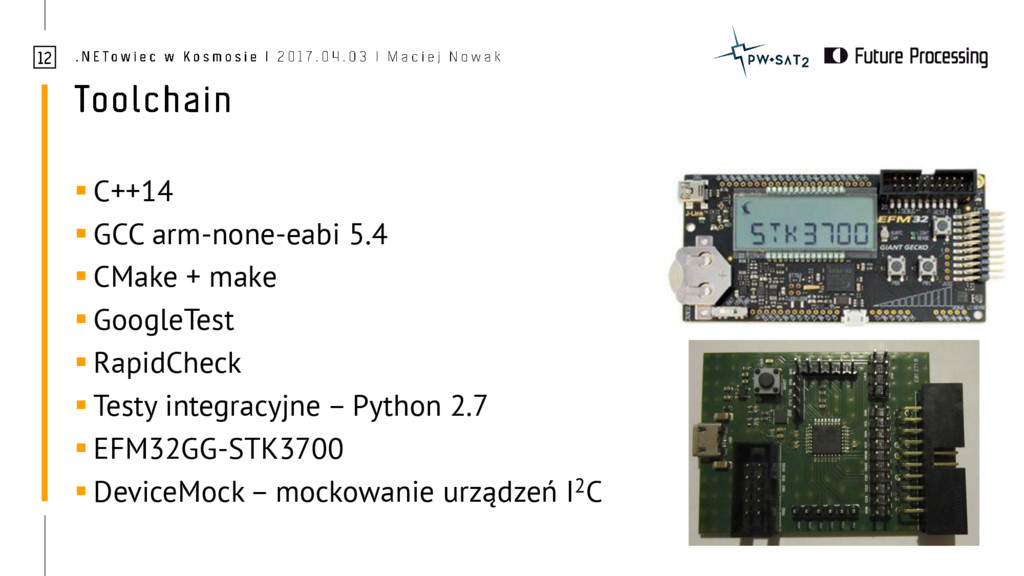

12. ▪ C++14 ▪ GCC arm-none-eabi 5.4 ▪ CMake + make ▪ GoogleTest ▪ RapidCheck ▪ Testy integracyjne – Python 2.7 ▪ EFM32GG-STK3700 ▪ DeviceMock – mockowanie urządzeń I2C

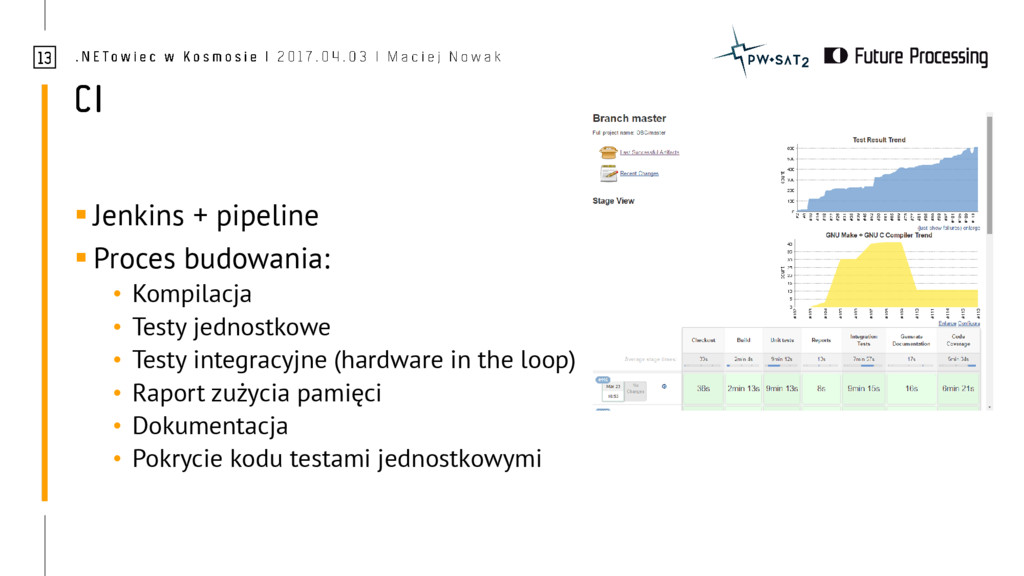

13. ▪ Jenkins + pipeline ▪ Proces budowania: • Kompilacja • Testy jednostkowe • Testy integracyjne (hardware in the loop) • Raport zużycia pamięci • Dokumentacja • Pokrycie kodu testami jednostkowymi

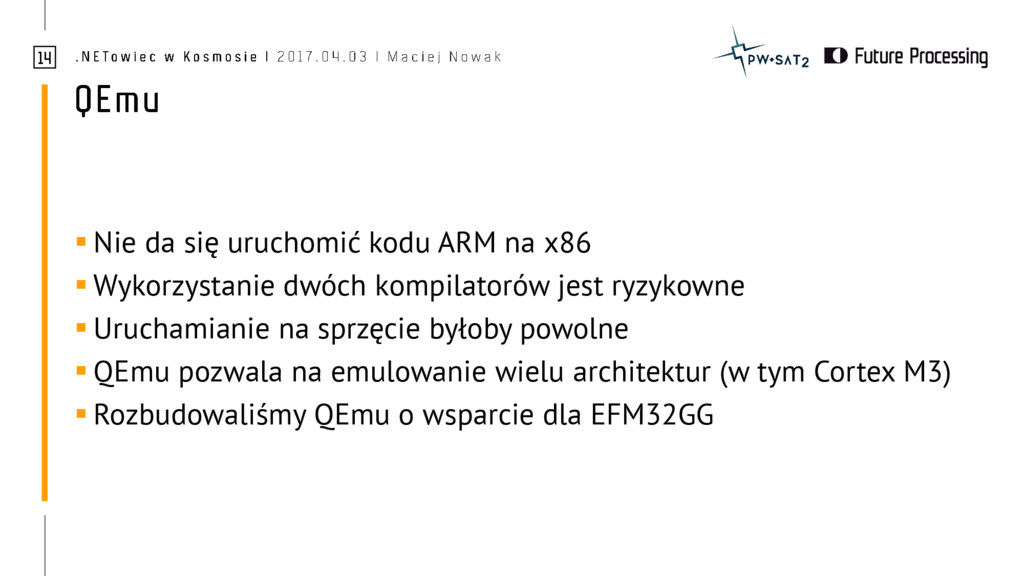

14. ▪ Nie da się uruchomić kodu ARM na x86 ▪ Wykorzystanie dwóch kompilatorów jest ryzykowne ▪ Uruchamianie na sprzęcie byłoby powolne ▪ QEmu pozwala na emulowanie wielu architektur (w tym Cortex M3) ▪ Rozbudowaliśmy QEmu o wsparcie dla EFM32GG

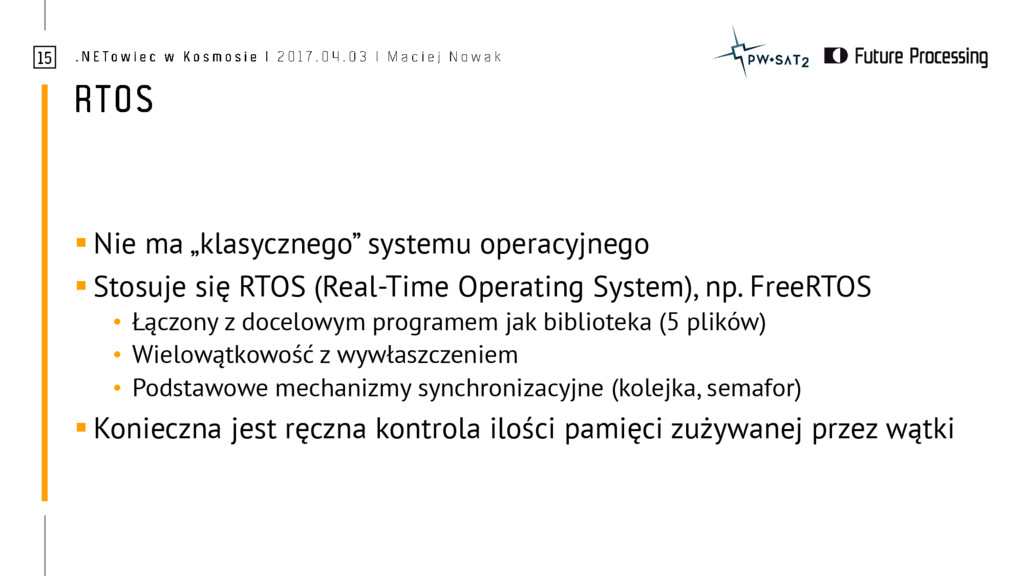

15. ▪ Nie ma „klasycznego” systemu operacyjnego ▪ Stosuje się RTOS (Real-Time Operating System), np. FreeRTOS • Łączony z docelowym programem jak biblioteka (5 plików) • Wielowątkowość z wywłaszczeniem • Podstawowe mechanizmy synchronizacyjne (kolejka, semafor) ▪ Konieczna jest ręczna kontrola ilości pamięci zużywanej przez wątki

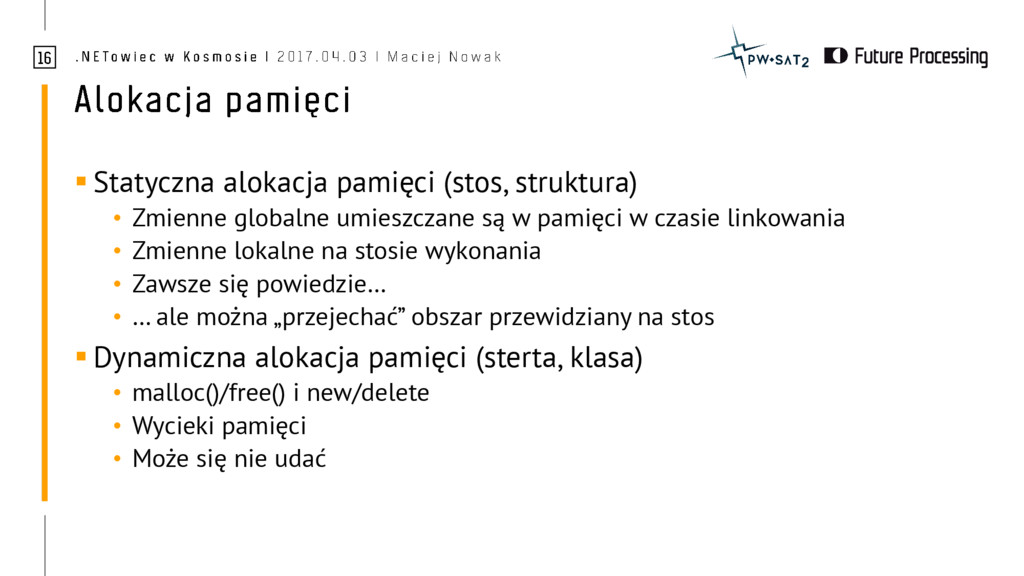

16. ▪ Statyczna alokacja pamięci (stos, struktura) • Zmienne globalne umieszczane są w pamięci w czasie linkowania • Zmienne lokalne na stosie wykonania • Zawsze się powiedzie… • … ale można „przejechać” obszar przewidziany na stos ▪ Dynamiczna alokacja pamięci (sterta, klasa) • malloc()/free() i new/delete • Wycieki pamięci • Może się nie udać

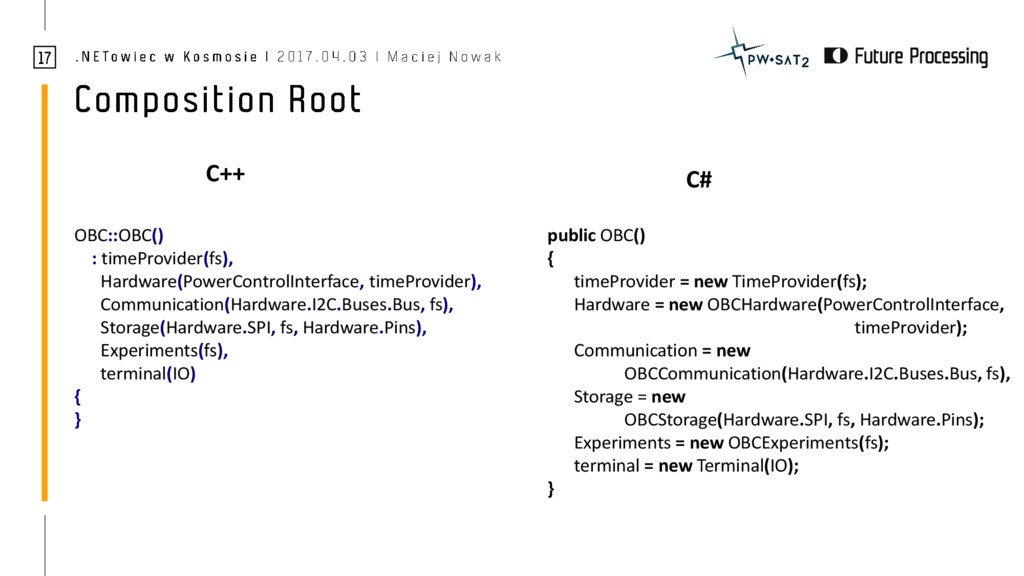

17. OBC::OBC() : timeProvider(fs), Hardware(PowerControlInterface, timeProvider), Communication(Hardware.I2C.Buses.Bus, fs), Storage(Hardware.SPI, fs, Hardware.Pins), Experiments(fs), terminal(IO) { } public OBC() { timeProvider = new TimeProvider(fs); Hardware = new OBCHardware(PowerControlInterface, timeProvider); Communication = new OBCCommunication(Hardware.I2C.Buses.Bus, fs), Storage = new OBCStorage(Hardware.SPI, fs, Hardware.Pins); Experiments = new OBCExperiments(fs); terminal = new Terminal(IO); } C++ C#

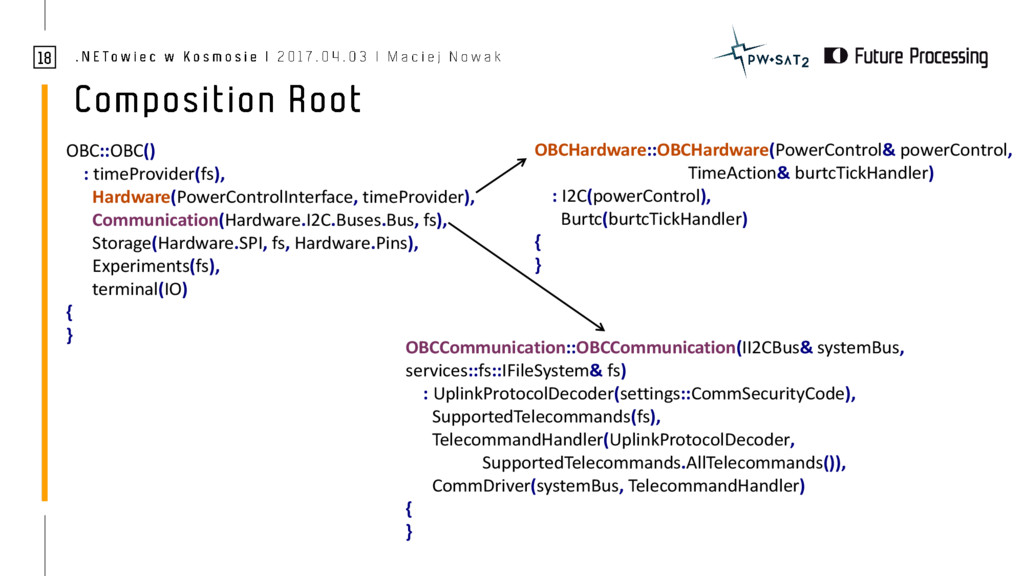

18. OBC::OBC() : timeProvider(fs), Hardware(PowerControlInterface, timeProvider), Communication(Hardware.I2C.Buses.Bus, fs), Storage(Hardware.SPI, fs, Hardware.Pins), Experiments(fs), terminal(IO) { } OBCHardware::OBCHardware(PowerControl& powerControl, TimeAction& burtcTickHandler) : I2C(powerControl), Burtc(burtcTickHandler) { } OBCCommunication::OBCCommunication(II2CBus& systemBus, services::fs::IFileSystem& fs) : UplinkProtocolDecoder(settings::CommSecurityCode), SupportedTelecommands(fs), TelecommandHandler(UplinkProtocolDecoder, SupportedTelecommands.AllTelecommands()), CommDriver(systemBus, TelecommandHandler) { }

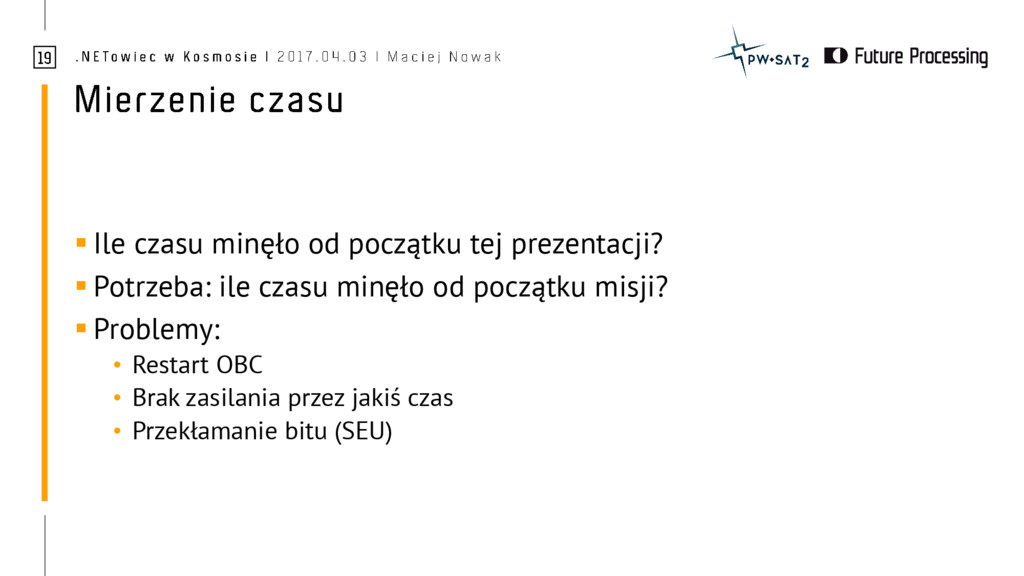

19. ▪ Ile czasu minęło od początku tej prezentacji? ▪ Potrzeba: ile czasu minęło od początku misji? ▪ Problemy: • Restart OBC • Brak zasilania przez jakiś czas • Przekłamanie bitu (SEU)

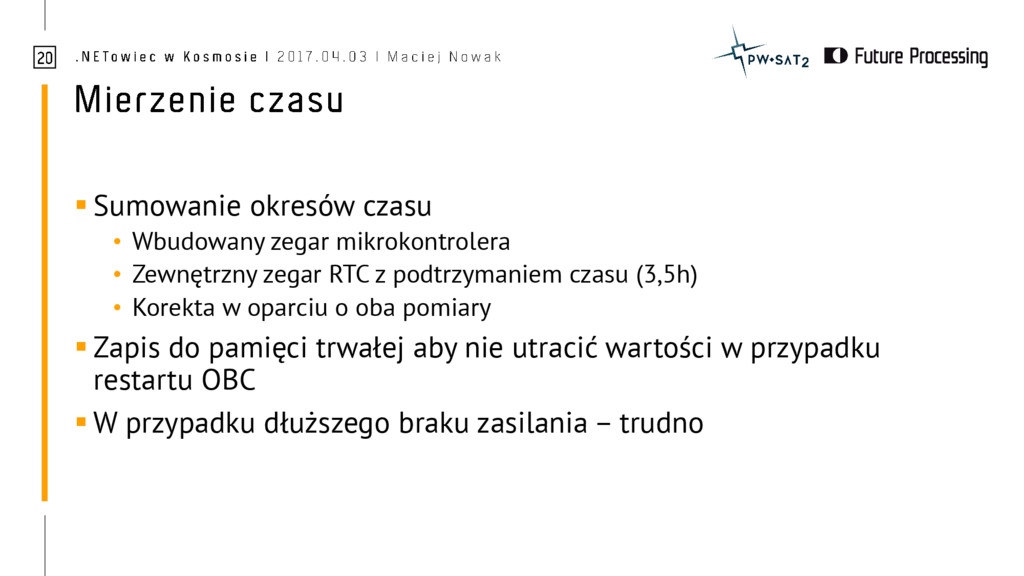

20. ▪ Sumowanie okresów czasu • Wbudowany zegar mikrokontrolera • Zewnętrzny zegar RTC z podtrzymaniem czasu (3,5h) • Korekta w oparciu o oba pomiary ▪ Zapis do pamięci trwałej aby nie utracić wartości w przypadku restartu OBC ▪ W przypadku dłuższego braku zasilania – trudno

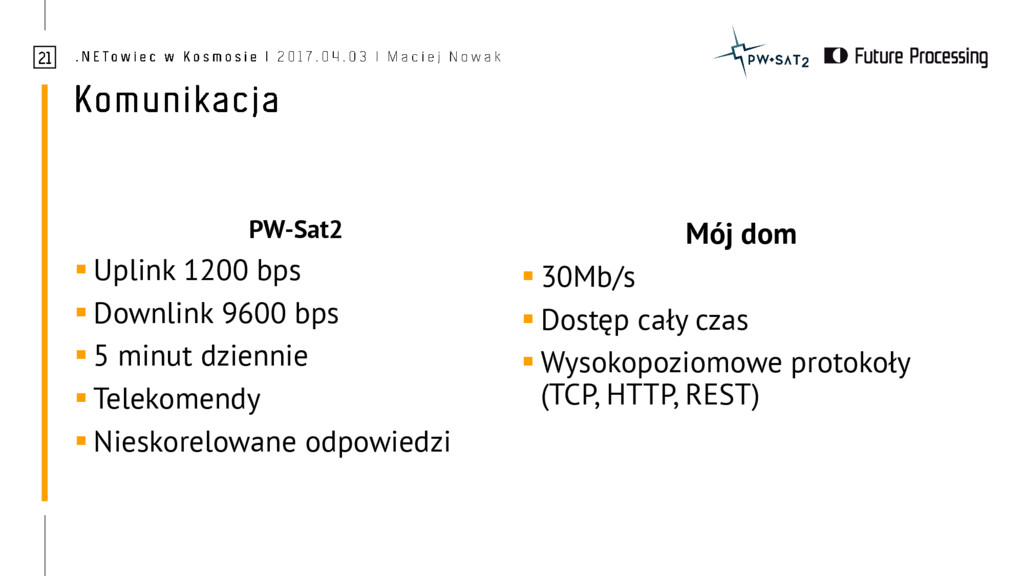

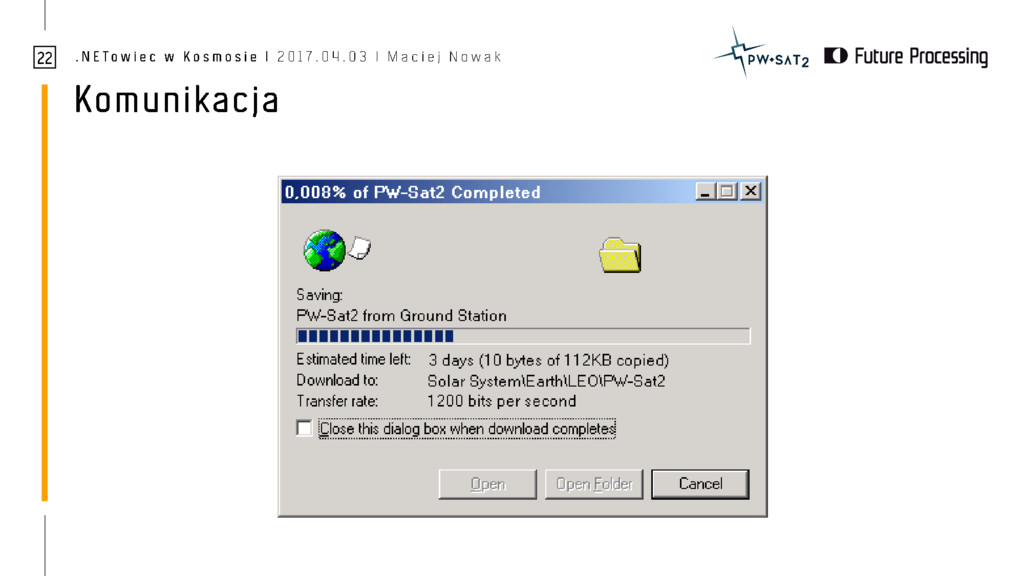

21. Mój dom ▪ 30Mb/s ▪ Dostęp cały czas ▪ Wysokopoziomowe protokoły (TCP, HTTP, REST) PW-Sat2 ▪ Uplink 1200 bps ▪ Downlink 9600 bps ▪ 5 minut dziennie ▪ Telekomendy ▪ Nieskorelowane odpowiedzi

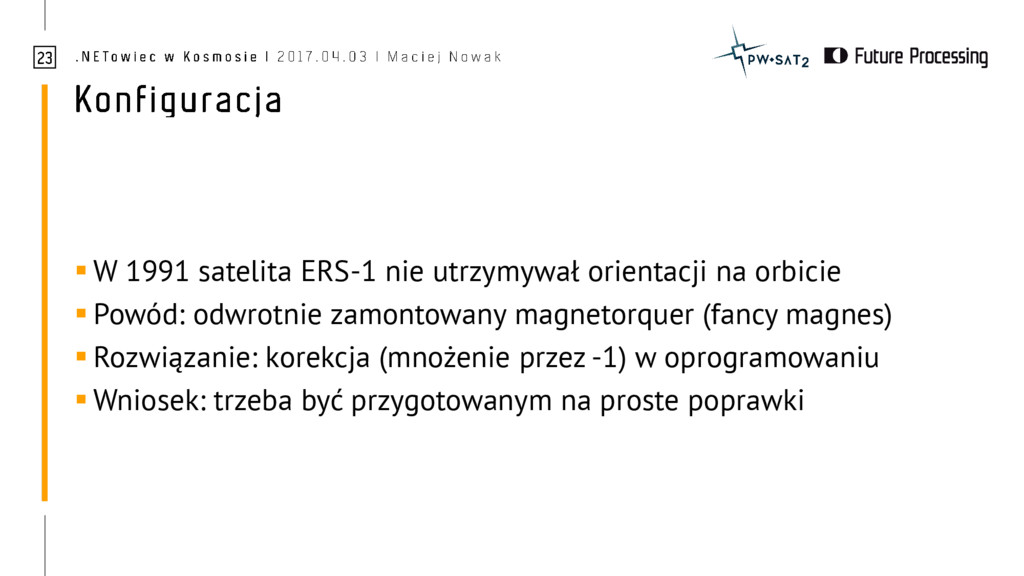

23. ▪ W 1991 satelita ERS-1 nie utrzymywał orientacji na orbicie ▪ Powód: odwrotnie zamontowany magnetorquer (fancy magnes) ▪ Rozwiązanie: korekcja (mnożenie przez -1) w oprogramowaniu ▪ Wniosek: trzeba być przygotowanym na proste poprawki

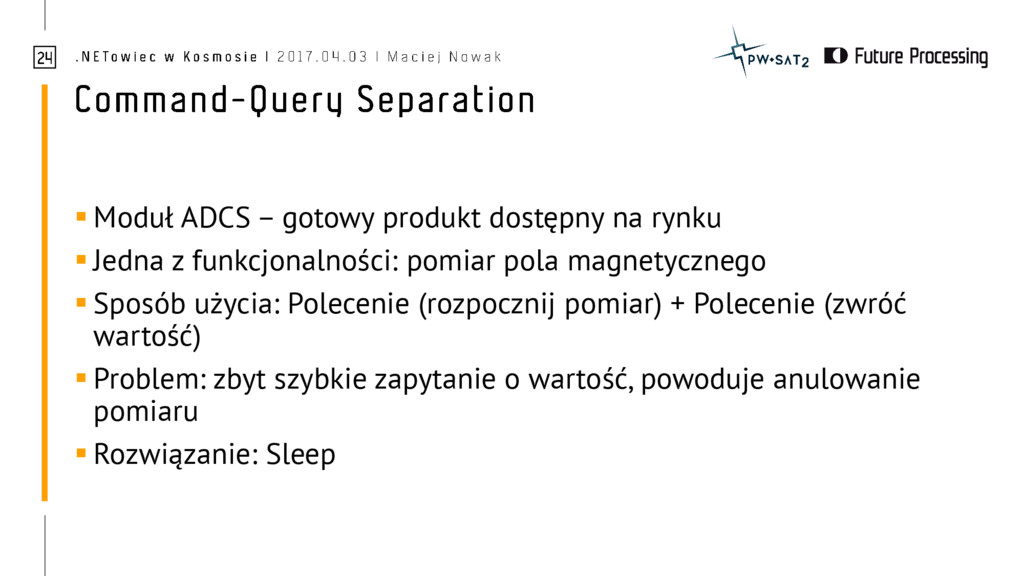

24. ▪ Moduł ADCS – gotowy produkt dostępny na rynku ▪ Jedna z funkcjonalności: pomiar pola magnetycznego ▪ Sposób użycia: Polecenie (rozpocznij pomiar) + Polecenie (zwróć wartość) ▪ Problem: zbyt szybkie zapytanie o wartość, powoduje anulowanie pomiaru ▪ Rozwiązanie: Sleep

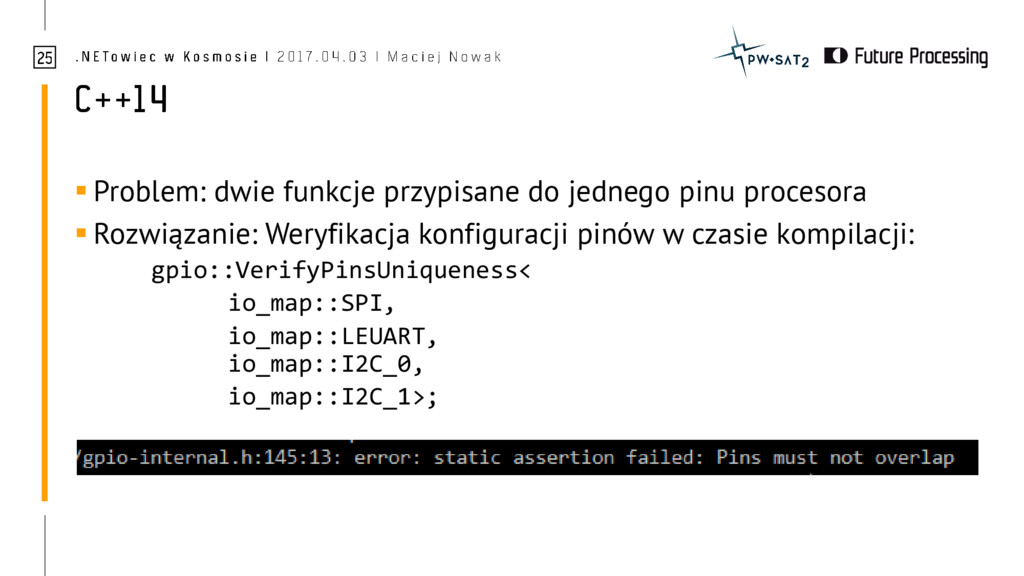

25. ▪ Problem: dwie funkcje przypisane do jednego pinu procesora ▪ Rozwiązanie: Weryfikacja konfiguracji pinów w czasie kompilacji: gpio::VerifyPinsUniqueness< io_map::SPI, io_map::LEUART, io_map::I2C_0, io_map::I2C_1>;
26. Dzięki!

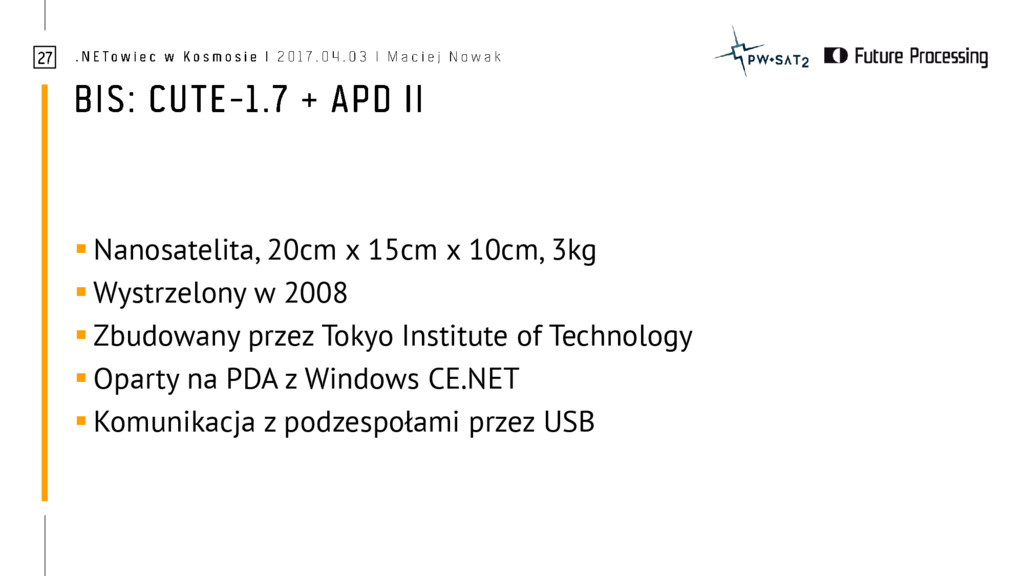

27. ▪ Nanosatelita, 20cm x 15cm x 10cm, 3kg ▪ Wystrzelony w 2008 ▪ Zbudowany przez Tokyo Institute of Technology ▪ Oparty na PDA z Windows CE.NET ▪ Komunikacja z podzespołami przez USB

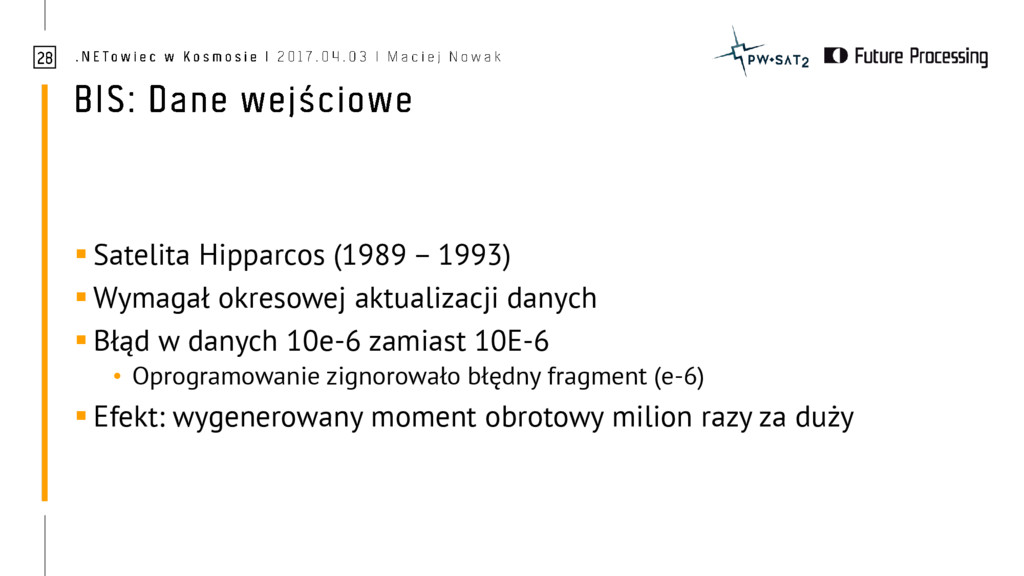

28. ▪ Satelita Hipparcos (1989 – 1993) ▪ Wymagał okresowej aktualizacji danych ▪ Błąd w danych 10e-6 zamiast 10E-6 • Oprogramowanie zignorowało błędny fragment (e-6) ▪ Efekt: wygenerowany moment obrotowy milion razy za duży
29. Dzięki!
