1_App Inventor初步

App Inventor移动应用开发

Transcript

1. College of Mathematics and Computer Science, Hunan Normal University 瞿绍军 湖南师范大学数学与计算机科学学院
2. College of Mathematics and Computer Science, Hunan Normal University  http://ai2.appinventor.mit.edu/  http://app.gzjkw.net 服务器地址
3. College of Mathematics and Computer Science, Hunan Normal University 信息技术革命历程 大机器时代 1946～1970’s 微机时代 1970～2000’s 移动时代 2000～
4. College of Mathematics and Computer Science, Hunan Normal University  App Inventor 是一种在线的软件开发工具。 这种工具可以使用户更容易的为Android智 能手机编写应用程序。  特点：“拼软件”，即通过拖放图形化的 组件和代码块，将这些代码放在一起，结 果产生一个应用程序（App）。 什么是App Inventor
5. College of Mathematics and Computer Science, Hunan Normal University  App Inventor 原是Google实验室（Google Lab）的一 个子计划，由一群Google工程师和勇于挑战的Google使 用者共同参与。  App Inventor于2010年12月15日正式公开发布，团队 由 Hal Abelson和Mark Friedman领导。  在2011年下半年，谷歌发布源代码，终止其服务器，将 该项目移交给麻省理工学院（MIT）移动学习中心，由 MIT的Hal Abelson教授和他的同事Eric Klopfer和 Mitchel Resnick教授领导继续开发。2012年3月MIT版 本的App Inventor推出并开放使用。  在2013年12月，MIT发布了App Inventor 2。 App Inventor发展
6. College of Mathematics and Computer Science, Hunan Normal University  IEEE理事、ACM理事  　MIT MacVicar教师理事之一  　1995 IEEE Taylor L. Booth奖  　2012 ACM SIGCSE奖  　1980 Logo编程语言  　1982 《Turtle Geometry》 •几何学教学和学习方法的革命性改变  　1984《计算机程序的结构与解释》（SICP） •计算机程序设计经典书籍 •在全世界范围计算机教育界形成了极为重要的影响  　自由软件运动的发起人和倡导者。 •自由软件基金会（Free Software Foundation）董事 •Creative Commons的发起和领导者 Harold (Hal) Abelson教授
7. College of Mathematics and Computer Science, Hunan Normal University  操作系统  Macintosh(使用Intel处理器): Mac OS X 10.5或更高版 本。  Windows: Windows XP, Windows Vista, Windows 7。  GNU/Linux: Ubuntu 8或更高版本, Debian 5或更高版本。 注: GNU/Linux live开发，在计算机和Android设备之间仅 支持WiFi连接。 系统要求
8. College of Mathematics and Computer Science, Hunan Normal University  浏览器  Mozilla Firefox 3.6或更高版本。  Apple Safari 5.0或更高版本。  Google Chrome 4.0或更高版本。  Microsoft Internet Explorer不支持。  模拟器  Phone或 Tablet或emulator（模拟器）。  Android Operating System 2.3 或更高版本。 系统要求
9. College of Mathematics and Computer Science, Hunan Normal University  用AI2构建应用时，有三种可选择的方式设置实时 测试 http://appinventor.mit.edu/explore/ai2/setup. html  使用安卓设备和无线网络进行开发  没有安卓设备，安装并运行AI2模拟器  没有WiFi，使用USB数据线和安卓设备开发 App Inventor开发环境配置
10. College of Mathematics and Computer Science, Hunan Normal University  需要在安卓设备上下载和安装“MIT App Inventor Companion app”  可以通过扫描“Google Play Store” 或“Apk文 件” 二维码下载安装。  此外，也可以直接通过地址 http://appinv.us/xAI2cf34下载Apk文件，然后 安装到安卓设备。 使用安卓设备和无线网络进行开发
11. College of Mathematics and Computer Science, Hunan Normal University  注：1、如果你的安卓设备不能使用二维码扫描， 也可以直接到Google Play Store搜索“MIT AI2 Companion”，然后安装。  2、如果直接使用Apk安装，请将安卓设备设置为 允许安装“未知来源”，在Android4.0以前版本 通过“设置”—>“应用”—>“未知来源”设置 。在Android4.0或之后版本通过“设置”—>“安 全”—>“未知来源”设置。 使用安卓设备和无线网络进行开发
12. College of Mathematics and Computer Science, Hunan Normal University  将计算机和安卓设备连接到同一无线网络。  登录服务器。打开网站http://app.gzjkw.net登录 ，并打开应用。  在 “连接【Connect】”菜单中选择“AI Companion【AI伴侣】”  然后弹出二维扫描对话框，在你的安卓设备中启动 安装好的“MIT App Companion”应用。然后单 击“Scan QR code”按钮扫描浏览器中的二维码 。 使用安卓设备和无线网络进行开发
13. College of Mathematics and Computer Science, Hunan Normal University 使用安卓设备和无线网络进行开发
14. College of Mathematics and Computer Science, Hunan Normal University  如果你的App没有出现在案作安卓设备上，最可能 原因如下：  安卓设备上配套安装的App Inventor Companion App已经过期，请从AI2网站下载最新的 Companion App。  安卓设备没有连接到无线网络，确认在安卓设备上 AICompanion App屏幕下方显示了IP地址。  安卓设备和计算机没有连接到同一无线网络。  你的学校或组织可能不允许无线网络连接协议。 问题排除
15. College of Mathematics and Computer Science, Hunan Normal University  使用第二种和第三种连接方式，首先需要安装 JAVA和配置环境变量。
16. College of Mathematics and Computer Science, Hunan Normal University App Inventor开发环境配置
17. College of Mathematics and Computer Science, Hunan Normal University  下载Java Development Kit (JDK)。 http://www.java.com 安装Java运行环境
18. College of Mathematics and Computer Science, Hunan Normal University 安装Java运行环境
19. College of Mathematics and Computer Science, Hunan Normal University 接下来的工作就是安装提示一步一步走。设置环境变量步骤 如下：  我的电脑->属性->高级->环境变量->系统变量中添加以 下环境变量：  JAVA_HOME值为： C:\Program Files\Java\jdk1.7.0_03（你安装JDK的目录）  CLASSPATH值为： .;%JAVA_HOME%\lib\tools.jar;%JAVA_HOME%\lib\dt.jar;  Path: 在开始追加 “;%JAVA_HOME%\bin;%JAVA_HOME%\jre\bin 安装Java运行环境
20. College of Mathematics and Computer Science, Hunan Normal University
21. College of Mathematics and Computer Science, Hunan Normal University 安装Java运行环境
22. College of Mathematics and Computer Science, Hunan Normal University 安装Java运行环境
23. College of Mathematics and Computer Science, Hunan Normal University  简单设置，在Path后加入： C:\Program Files\Java\jdk1.7.0_03\bin 安装Java运行环境

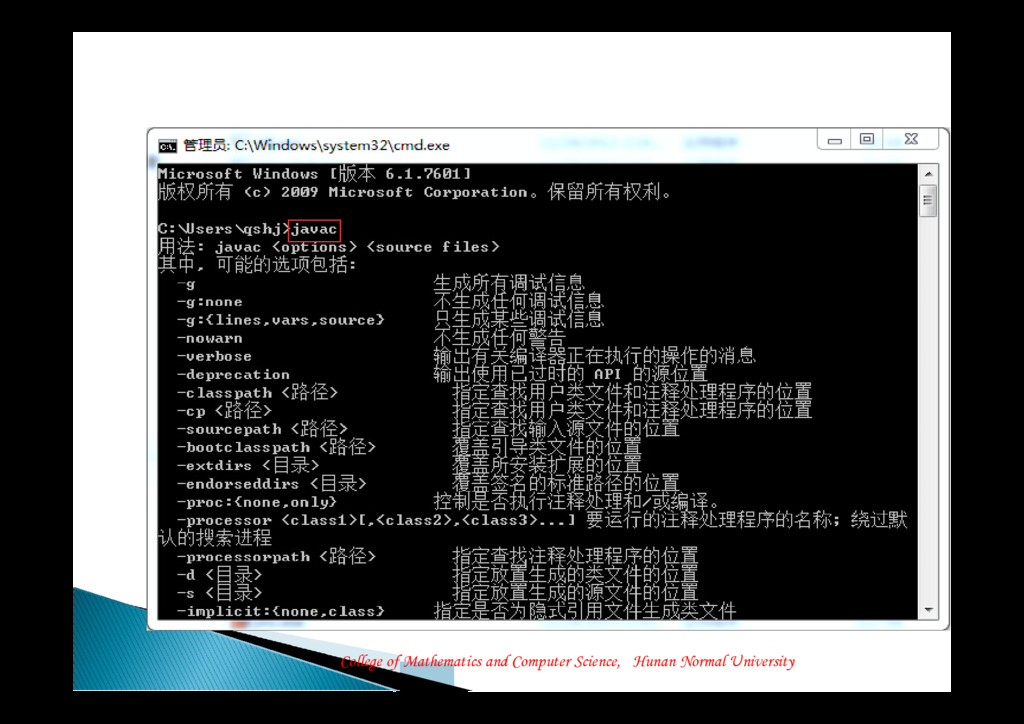

24. College of Mathematics and Computer Science, Hunan Normal University  安装完成后测试是否配置成功  依次单击“开始”－>开始菜单最下方的“搜索程 序和文件”，键入“cmd”，然后在搜索结果对话框 选择选择“CMD.exe”，在打开的命令符提示窗口 键入命令“javac” 安装Java运行环境
25. College of Mathematics and Computer Science, Hunan Normal University
26. College of Mathematics and Computer Science, Hunan Normal University  下载软件包（ http://appinv.us/aisetup_windows）  下载完成后，要以Windows 7的管理员的权限进行 安装。 安装“App Inventor 2 Setup” 软件包
27. College of Mathematics and Computer Science, Hunan Normal University  安装完成后，在桌面或“开始”—>“所有程序” 中启动“aiStarter”。 启动“aiStarter”
28. College of Mathematics and Computer Science, Hunan Normal University  登录服务器。打开网站 http://ai2.appinventor.mit.edu 或国内的服务器 http://app.gzjkw.net。  创建一个App Inventor项目，任意选择一个组件放 在工作面板中。  从“连接【Connect】”中选择“模拟器【 Emulator】”，启动模拟器。 打开App Inventor项目和连接到模 拟器
29. College of Mathematics and Computer Science, Hunan Normal University 连接到模拟器
30. College of Mathematics and Computer Science, Hunan Normal University  浏览器会弹出一个“连接中…【Connecting…】 ”对话框 连接到模拟器
31. College of Mathematics and Computer Science, Hunan Normal University  接着在启动过程中，会检查你的模拟器中的伴侣程 序是否过期，如果不是最新的版本系统会提示你“ 伴侣程序已过期，……” 连接到模拟器

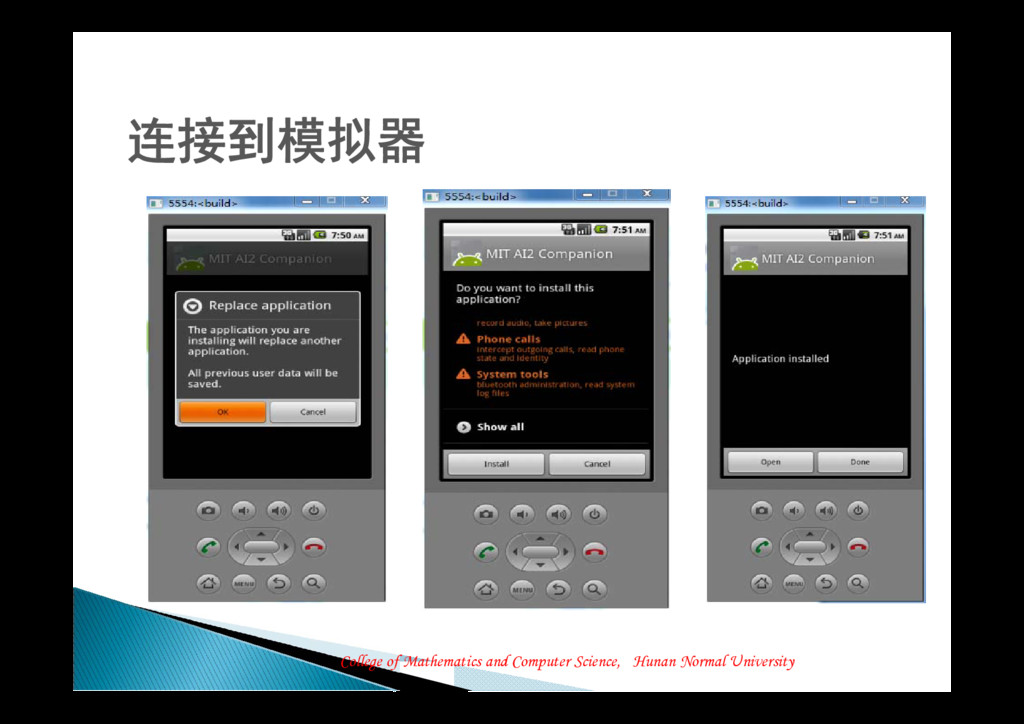

32. College of Mathematics and Computer Science, Hunan Normal University  出现如下界面时，把屏幕切换到模拟器界面，选择 “确定【OK】”按钮，接着单击“安装【Install】 连接到模拟器
33. College of Mathematics and Computer Science, Hunan Normal University 连接到模拟器
34. College of Mathematics and Computer Science, Hunan Normal University  然后再次返回到网页，单击“升级完成”，AI伴侣 程序会自动在模拟器中启动，并将你的App下载到 模拟器并运行 连接到模拟器
35. College of Mathematics and Computer Science, Hunan Normal University  步骤1：在计算机上安装Java和“App Inventor 2 Setup”软件包，详细过程见第二种方法步骤1和2。  步骤2：下载和安装“MIT App Inventor Companion app”，详细过程见第一种方法步骤1。  步骤3：启动“aiStarter”。  步骤4：在安卓设备上设置USB连接（打开“USB调试” ）。在安卓设备的“设置”—>“开发者选项”中,确保 “USB调试”是允许的。在Android3.2或以前版本的设备上 ，可以通过“设置”—>“应用”—> “开发者选项”进 行设置。 使用USB数据线和安卓设备开发
36. College of Mathematics and Computer Science, Hunan Normal University  步骤5：连接计算机和安卓设备，要使用USB将安 卓设备连接到计算机使用,确保设备连接作为一个 “大规模存储设备”(不是“媒体设备”),此外还可能需 要安装安卓设备驱动和停止其它手机助手软件。  步骤6：测试连接  打开你的AI2项目，然后选择“连接【Connect 】”中的“USB”，连接你的安卓设备。 使用USB数据线和安卓设备开发
37. College of Mathematics and Computer Science, Hunan Normal University  启动AI2后，如果你登录的帐号还没有创建任何项 目，开发环境会进入到项目管理界面 App Inventor 2界面
38. College of Mathematics and Computer Science, Hunan Normal University  项目管理界面，主要可以完成项目的新建、删除、 导入、导出、删除、保存等功能。 项目管理界面
39. College of Mathematics and Computer Science, Hunan Normal University 设计界面
40. College of Mathematics and Computer Science, Hunan Normal University  设计界面主要由7大部分组成。  （1）导航菜单  （2）工具菜单  （3）组件面板  （4）工作面板  （5）组件列表  （6）组件属性  （7）素材 设计界面
41. College of Mathematics and Computer Science, Hunan Normal University 块编辑器

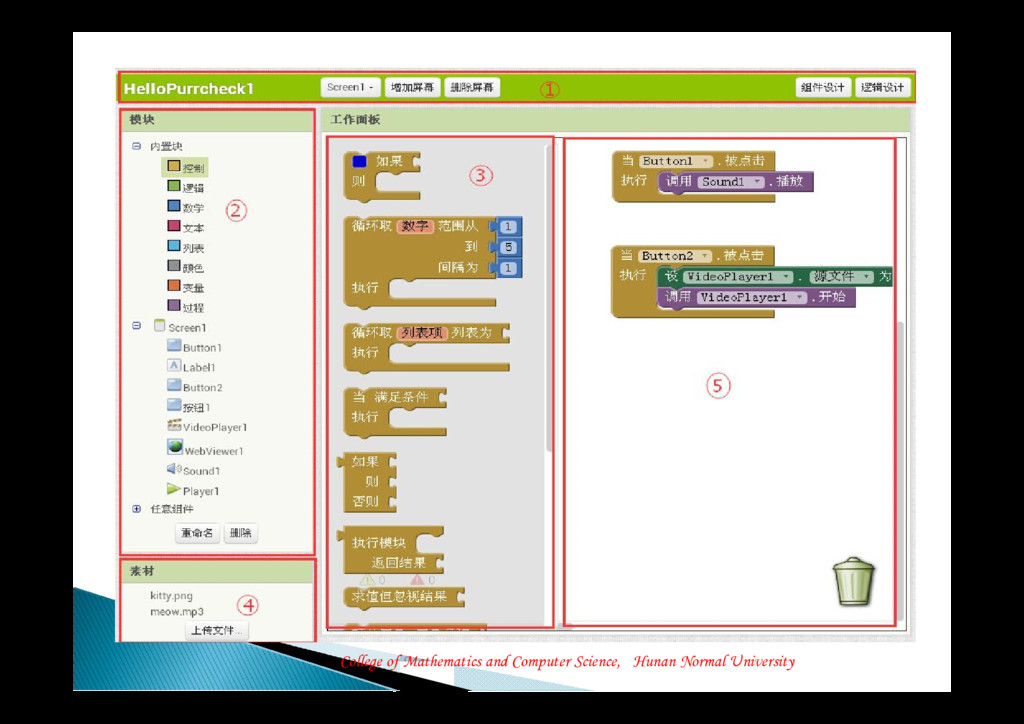

42. College of Mathematics and Computer Science, Hunan Normal University  块编辑器主要由5大部分组成。  （1）工具菜单  （2）模块窗口  （3）抽屉：从（1）中选择某个的模块后，弹出抽 屉，显示对应模块的命令、事件和赋值等。  （4）素材  （5）工作面板 块编辑器
43. College of Mathematics and Computer Science, Hunan Normal University  命令模块是执行某一组件的行为 命令模块（深紫色）

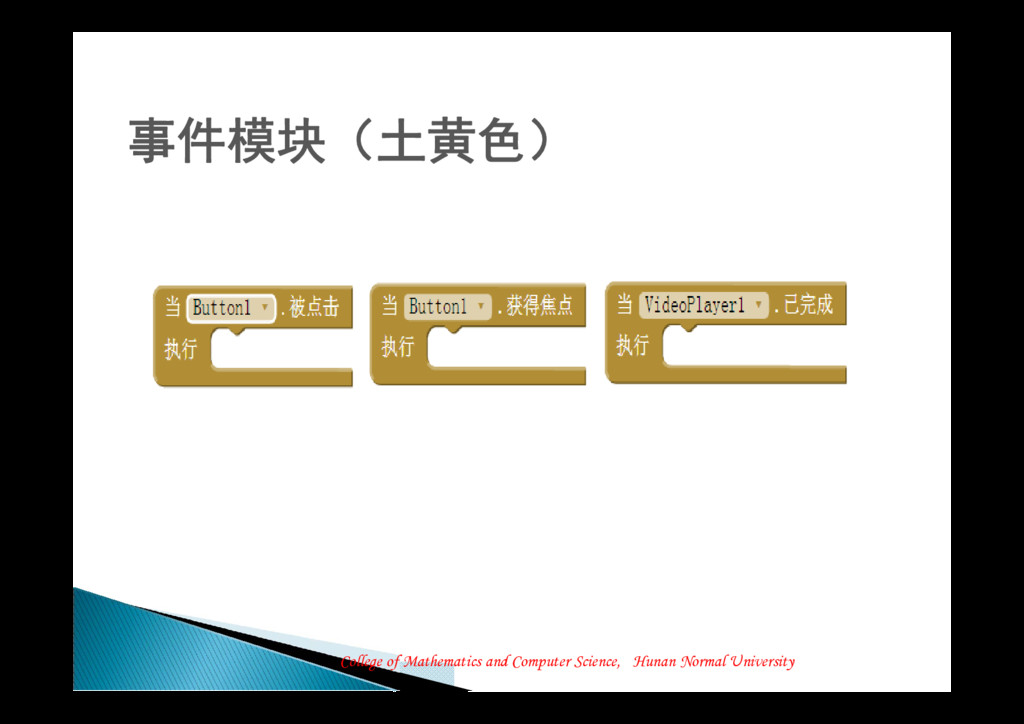

44. College of Mathematics and Computer Science, Hunan Normal University 事件模块（土黄色）
45. College of Mathematics and Computer Science, Hunan Normal University  赋值模块用于取得组件的属性值和对组件属性的重 新赋值。分两种类型，一种是取值模块，一种是重 新赋值模块。 赋值模块（深绿色）
46. College of Mathematics and Computer Science, Hunan Normal University  代码块中的下三角符号 代码块的操作方法
47. College of Mathematics and Computer Science, Hunan Normal University  代码块左上角的蓝色正方形 代码块的操作方法
48. College of Mathematics and Computer Science, Hunan Normal University  淡粉色小正方形 代码块的操作方法
49. College of Mathematics and Computer Science, Hunan Normal University  右键单击不同的模块的弹出菜单，可以复制代码块 、添加注释、折叠代码块、禁用代码块、删除代码 块和跨屏复制代码等。 代码块的操作方法
50. College of Mathematics and Computer Science, Hunan Normal University  代码搜索功能  在代码工作面板直接输入关键字进行搜索代码  组件搜索时关键字输入要根据你添加的组件的名称 进行输入；内置块的搜索时，如果是在中文版本需 要输入中文关键字，如“如果、循环、绝对值”， 如果是在英文版本需要输入英文关键字，如“if、 each、abs”。 代码块的操作方法
51. College of Mathematics and Computer Science, Hunan Normal University  Gallery是App Inventor集成用来分享你的应用（ 包括源文件）和探索别人的APP源码。你可以一键 分享你的应用到Gallery，一键便可以打开其它人分 享的应用并去重新修改它。 Gallery
52. College of Mathematics and Computer Science, Hunan Normal University 分享应用
53. College of Mathematics and Computer Science, Hunan Normal University
54. College of Mathematics and Computer Science, Hunan Normal University
55. College of Mathematics and Computer Science, Hunan Normal University 使用Gallery中的应用
56. College of Mathematics and Computer Science, Hunan Normal University 使用Gallery中的应用
57. College of Mathematics and Computer Science, Hunan Normal University  http://app.gzjkw.net（国内服务器）  http://ai2.appinventor.mit.edu/ （MIT服务器 ）需要谷歌邮箱验证，可能访问不了  http://appinventor.mit.edu/ （官方资源）  本课程网址： http://oldmc.hunnu.edu.cn/appinventor AI2主要资源
58. College of Mathematics and Computer Science, Hunan Normal University  湖南师范大学瞿绍军老师 http://pan.baidu.com/s/1jGDxt46密码：qrw3  2015年7月CS4HS湖南师范大学App Inventor师 资培训班资源下载： http://pan.baidu.com/s/1mgIRHna  浙江大学城市学院吴明晖老师 http://pan.baidu.com/s/1gdEeB4J  edX在线课程 https://www.edx.org/course/mobile- computing-app-inventor-part-1-trinityx- t002x AI2主要资源
59. College of Mathematics and Computer Science, Hunan Normal University  搭建好实验环境，熟悉AI2的主要界面和代码块的 操作方法。 实验一
