Cilium: a firewall 🔥 to secure them all

Kubernetes is cool. You can have a lot of different services in various technologies. How to secure an REST API, gRPC communications between pods or a kafka queue with a single tool ?

Cilium is a networking driver used to secure a kubernetes cluster. It handles component communications on many layers (L3, L4, L7) providing load-balancing, filtering, ... It operates at kernel level to give blazing fast processing.

During our talk, we will introduce kubernetes networking concepts and ways to secure it. We will then demo the Cilium project and introduce eBPF concepts. We will finally give you our feedback on the project.

Transcript

1. Standards & Craftsmanship Cilium: one firewall to secure them all Pierre-Yves Aillet @pyaillet Eric Briand @eric_briand
2. #ContainerDayFR 2 Eric Briand Dev’ touche à tout à Zenika Nantes Organisateur du CNCF Meetup Nantes @eric_briand @ebriand Pierre-Yves Aillet Consultant formateur à Zenika Nantes @pyaillet @pyaillet
3. #ContainerDayFR 3
4. #ContainerDayFR 4
5. Architecture du SI #ContainerDayFR events internal api kafka kafka zookeeper internal-frontend api events-frontend
6. Démo #ContainerDayFR
7. Networking Kubernetes #ContainerDayFR eth0 eth0 eth0 eth0
8. Network addons #ContainerDayFR Overlay • Weave • Flannel • Calico… Routage natif • GKE • kube-router
9. Network policy #ContainerDayFR kind: NetworkPolicy apiVersion: networking.k8s.io/v1 metadata: namespace: webapp name: only-backend spec: podSelector: matchLabels: role: db ingress: - from: - podSelector: matchLabels: role: backend Type de la ressource Méta-données Informations habituelles de toutes les ressources Kubernetes
10. Network policy #ContainerDayFR kind: NetworkPolicy apiVersion: networking.k8s.io/v1 metadata: namespace: webapp name: only-backend spec: podSelector: matchLabels: role: db ingress: - from: - podSelector: matchLabels: role: backend Les pods ayant le label “db” À partir du moment où le(s) Pod(s) correspond à une règle : - Le traffic est bloqué par défaut
11. Network policy #ContainerDayFR kind: NetworkPolicy apiVersion: networking.k8s.io/v1 metadata: namespace: webapp name: only-backend spec: podSelector: matchLabels: role: db ingress: - from: - podSelector: matchLabels: role: backend Sens du traffic Source du traffic Seul le traffic explicitement autorisé est passant
12. Architecture de notre SI avec network policy #ContainerDayFR events internal api kafka kafka zookeeper internal-frontend api events-frontend
13. Démo #ContainerDayFR
14. Accès API #ContainerDayFR internal-frontend api events-frontend /heroes/* /identities/* /heroes/* /identities/*

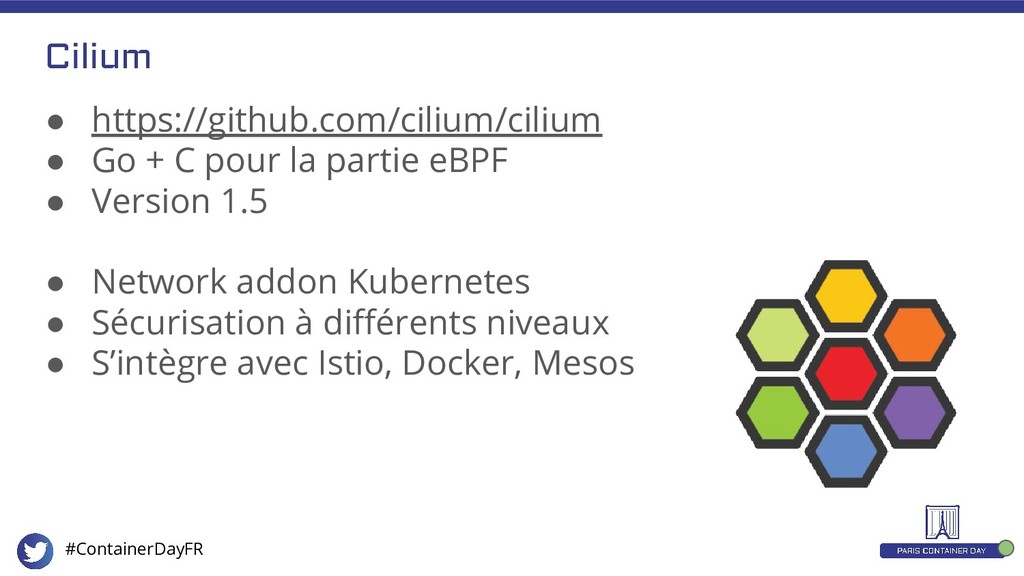

15. Cilium #ContainerDayFR • https://github.com/cilium/cilium • Go + C pour la partie eBPF • Version 1.5 • Network addon Kubernetes • Sécurisation à différents niveaux • S’intègre avec Istio, Docker, Mesos

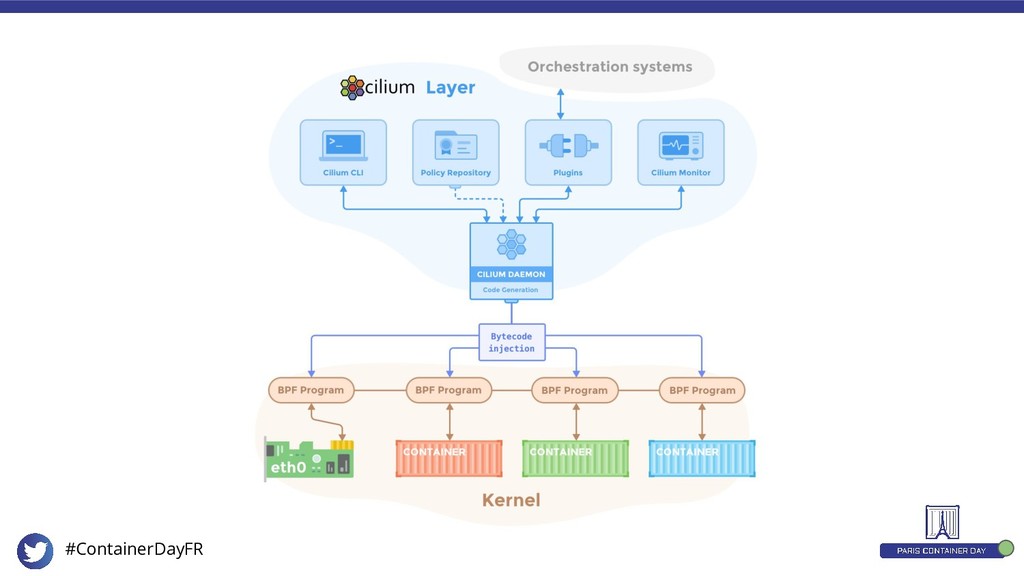

16. #ContainerDayFR Linux Kernel BPF Program BPF Virtual Machine syscall bpf(BPF_PROG_LOAD, ...); BPF Bytecode bcc eBPF
17. #ContainerDayFR
18. Cilium network policies #ContainerDayFR internal-frontend api events-frontend /heroes/* /identities/* /heroes/* /identities/*
19. Cilium network policies apiVersion: [...] spec: endpointSelector: matchLabels: app: heroes-api ingress: - fromEndpoints: - matchLabels: k8s:io.kubernetes.pod.namespace: internal toPorts: - ports: - port: "80" protocol: TCP rules: http: - method: "GET" path: "/heroes/?.*" • Structure similaire aux networks policies natives • Labels spécifiques Cilium/Kubernetes • Règles spécifiques au protocole L7
20. Démo #ContainerDayFR
21. Architecture de notre SI v2 #ContainerDayFR events internal api kafka kafka zookeeper internal-frontend api events-frontend
22. Démo #ContainerDayFR
23. Ok, mais en vrai il se passe quoi ? #ContainerDayFR Endpoint TC @ Endpoint bpf_lxc TC @ Endpoint bpf_netdev Endpoint L7 Policy Userspace Proxy Envoy

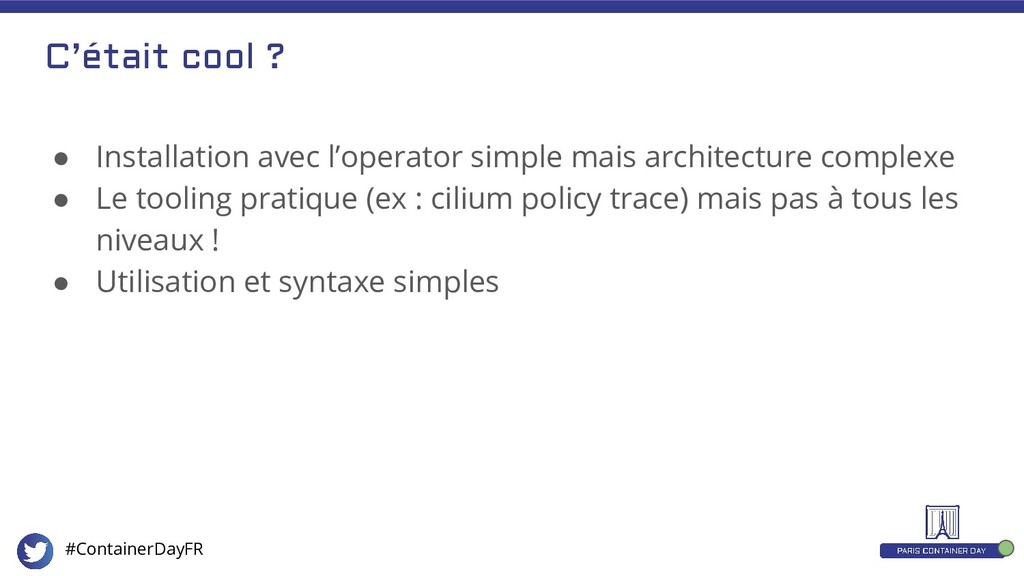

24. C’était cool ? #ContainerDayFR • Installation avec l’operator simple mais architecture complexe • Le tooling pratique (ex : cilium policy trace) mais pas à tous les niveaux ! • Utilisation et syntaxe simples
25. Multicluster #ContainerDayFR Source : https://cilium.io/blog/2019/03/12/clustermesh
26. Multicluster #ContainerDayFR
27. Performances #ContainerDayFR -- Source : https://itnext.io/4a9886efe9c4

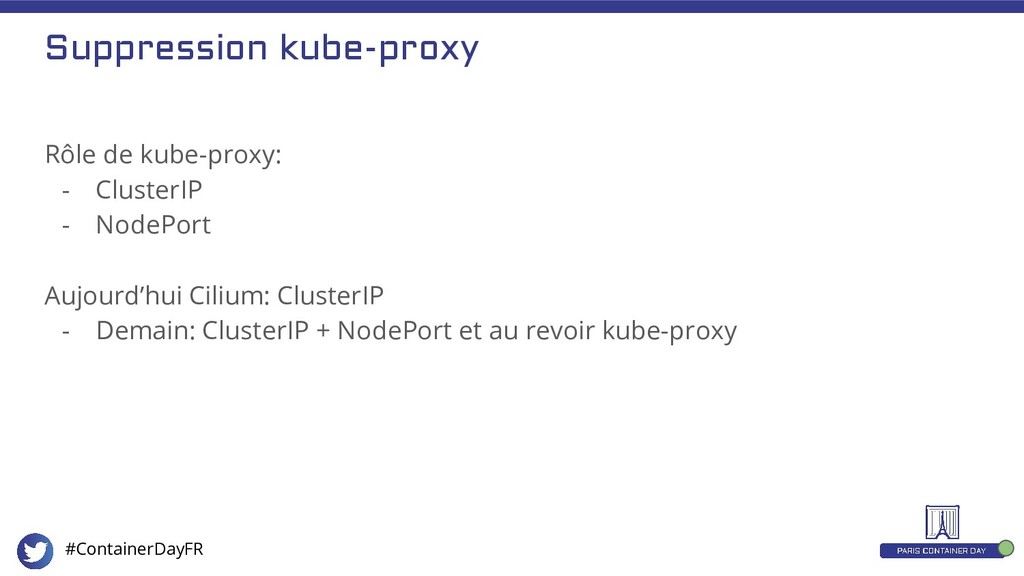

28. Suppression kube-proxy #ContainerDayFR Rôle de kube-proxy: - ClusterIP - NodePort Aujourd’hui Cilium: ClusterIP - Demain: ClusterIP + NodePort et au revoir kube-proxy
29. Démo #ContainerDayFR
30. Extensibilité #ContainerDayFR -- Source : http://docs.cilium.io/en/v1.5/envoy/extensions/
31. Conclusion #ContainerDayFR • Projet prometteur ◦ Network policies++ ◦ Remplacement de kube-proxy • Usage intéressant de eBPF ◦ Lien userspace/kernel par les maps ◦ Affectation d’une identité k8s/docker/… aux src et dst des paquets
32. Code & Références #ContainerDayFR Sources : • https://github.com/ebriand/conf-cilium Références : • https://cilium.io/ • http://www.brendangregg.com/ebpf.html • https://jvns.ca/blog/2017/06/28/notes-on-bpf---ebpf/ • https://www.youtube.com/watch?v=_Iq1xxNZOAo • https://cilium.io/blog/2018/12/03/cni-performance • https://itnext.io/benchmark-results-of-kubernetes-network-plugins-cni-ov er-10gbit-s-network-updated-april-2019-4a9886efe9c4
33. Merci ! Pierre-Yves Aillet @pyaillet Eric Briand @eric_briand #ContainerDayFR
