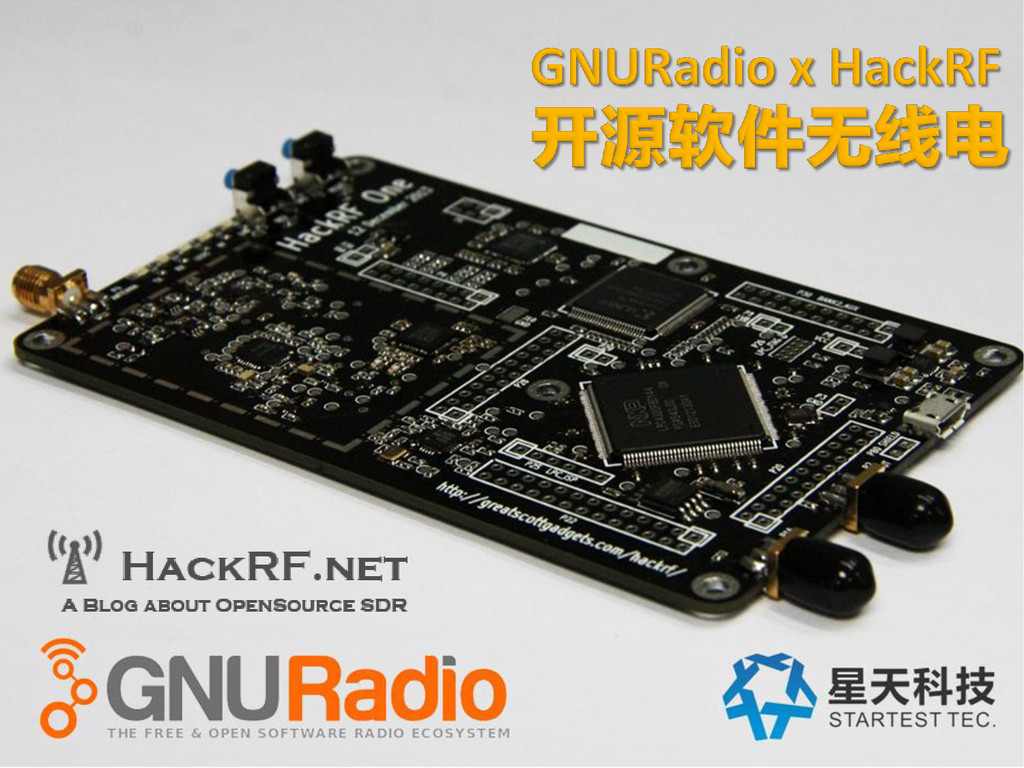

OSTC 2014 开源技术大会 GNURadio HackRF 讲稿

HackRF.net

Transcript

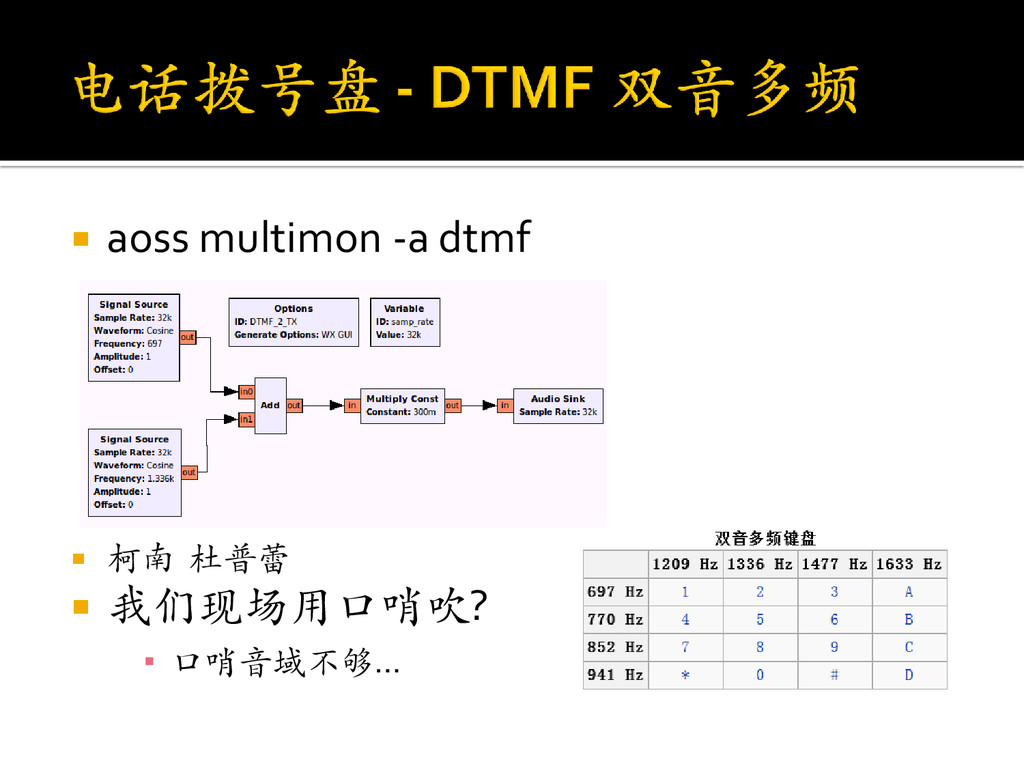

3.  aoss multimon -a dtmf  柯南 杜普蕾  我们现场用口哨吹? ▪ 口哨音域不够…

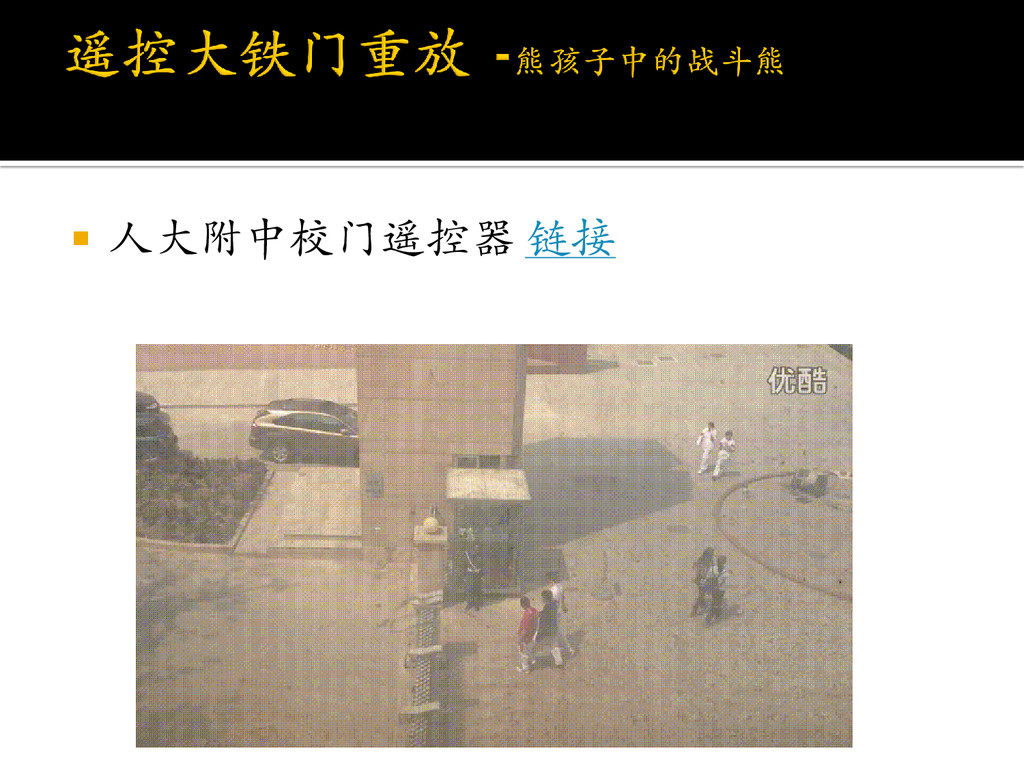

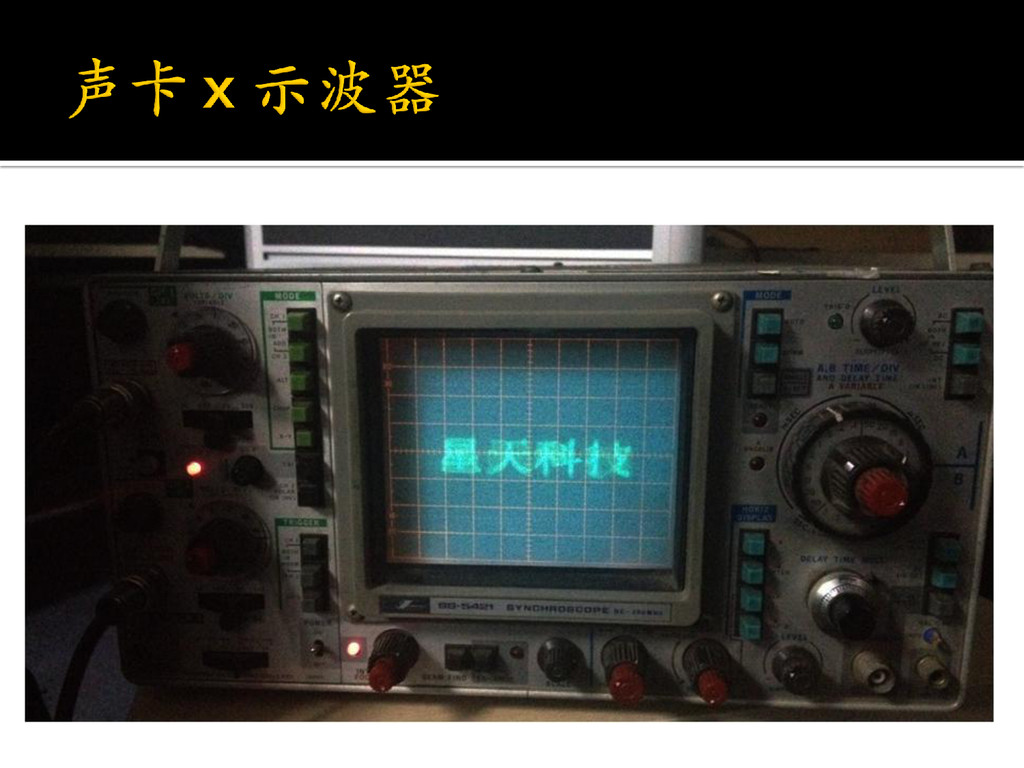

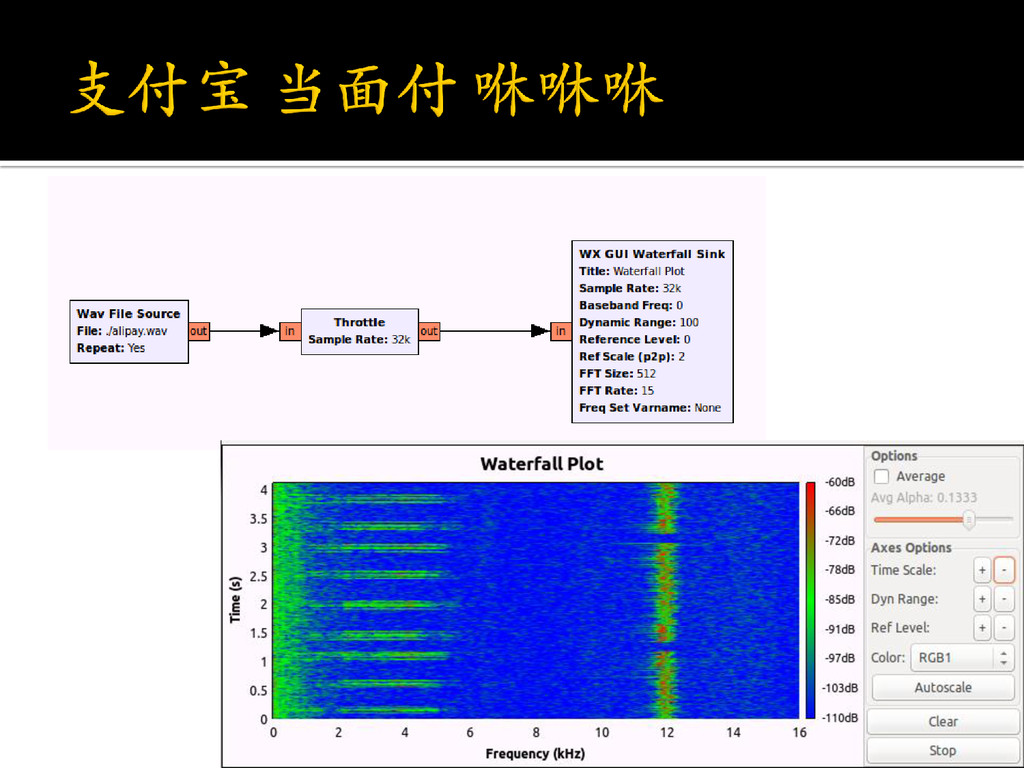

6.  人大附中校门遥控器 链接

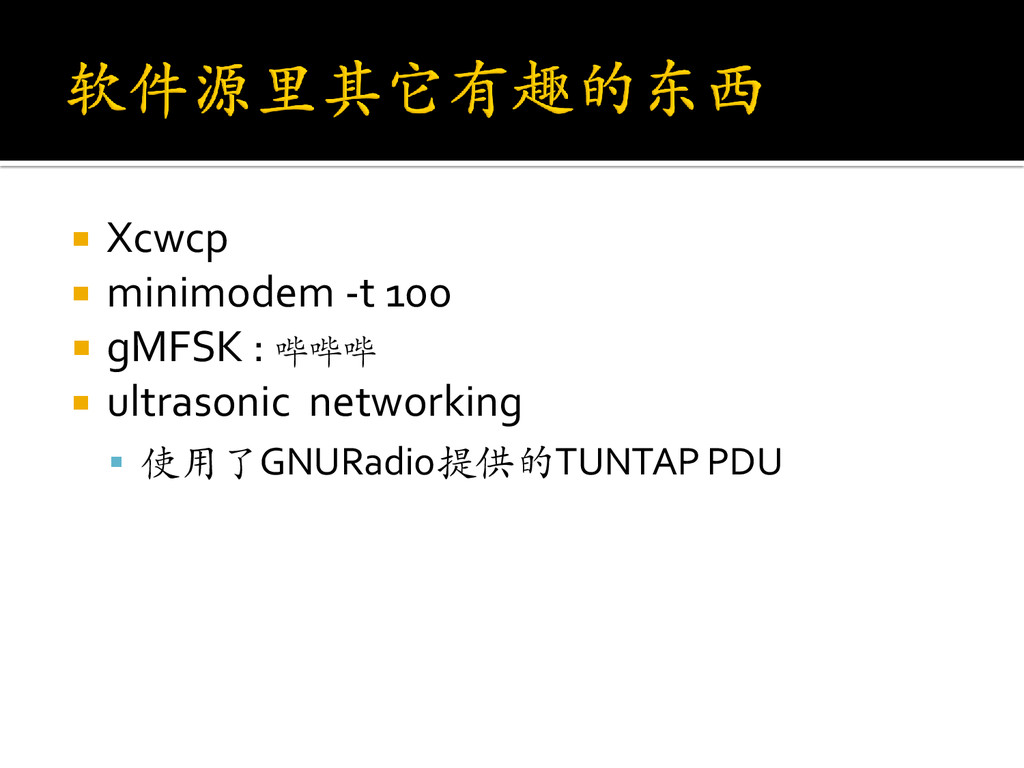

7.  Xcwcp  minimodem -t 100  gMFSK : 哔哔哔  ultrasonic networking  使用了GNURadio提供的TUNTAP PDU
9.  SDR外设可以理解为  麦克风 + 喇叭  开源的信号处理编程框架  C++ / SWIG / Boost / Python  Scheduler  大量采样数据流处理

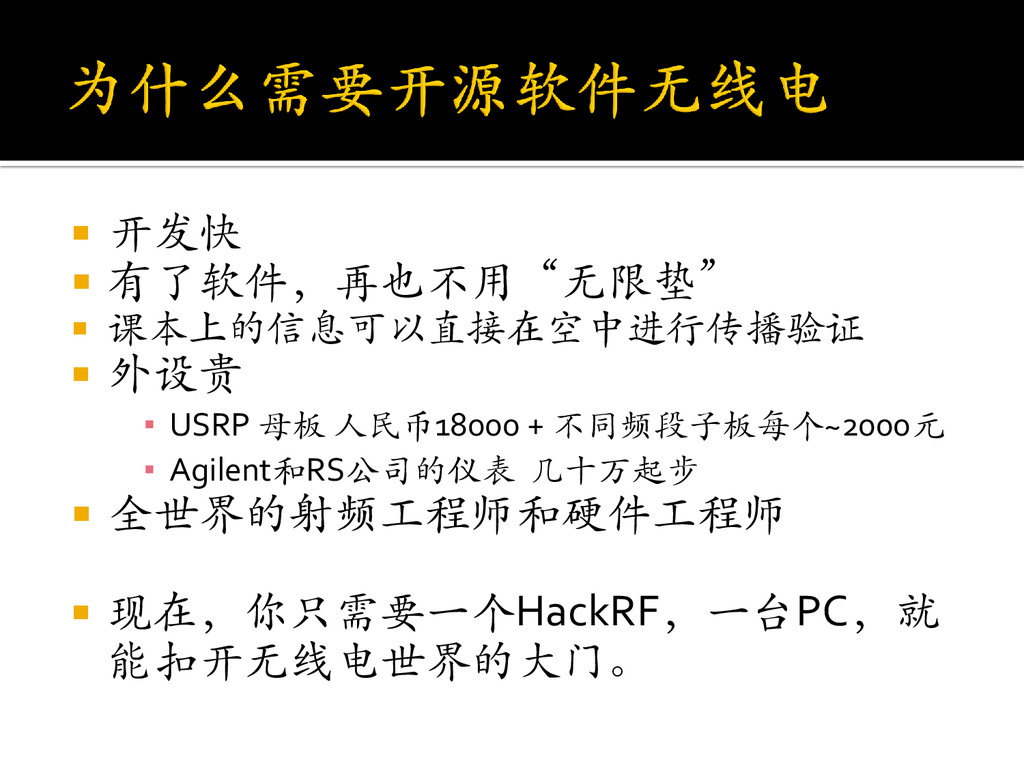

10.  开发快  有了软件，再也不用“无限垫”  课本上的信息可以直接在空中进行传播验证  外设贵 ▪ USRP 母板 人民币18000 + 不同频段子板每个~2000元 ▪ Agilent和RS公司的仪表 几十万起步  全世界的射频工程师和硬件工程师  现在，你只需要一个HackRF，一台PC，就 能扣开无线电世界的大门。

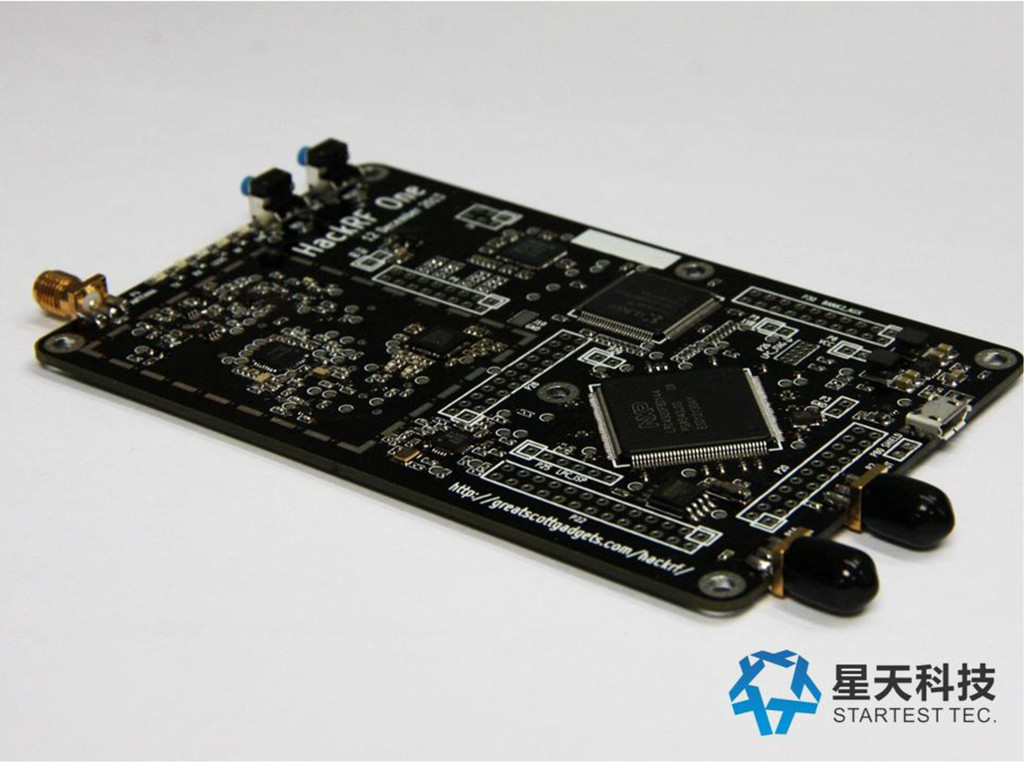

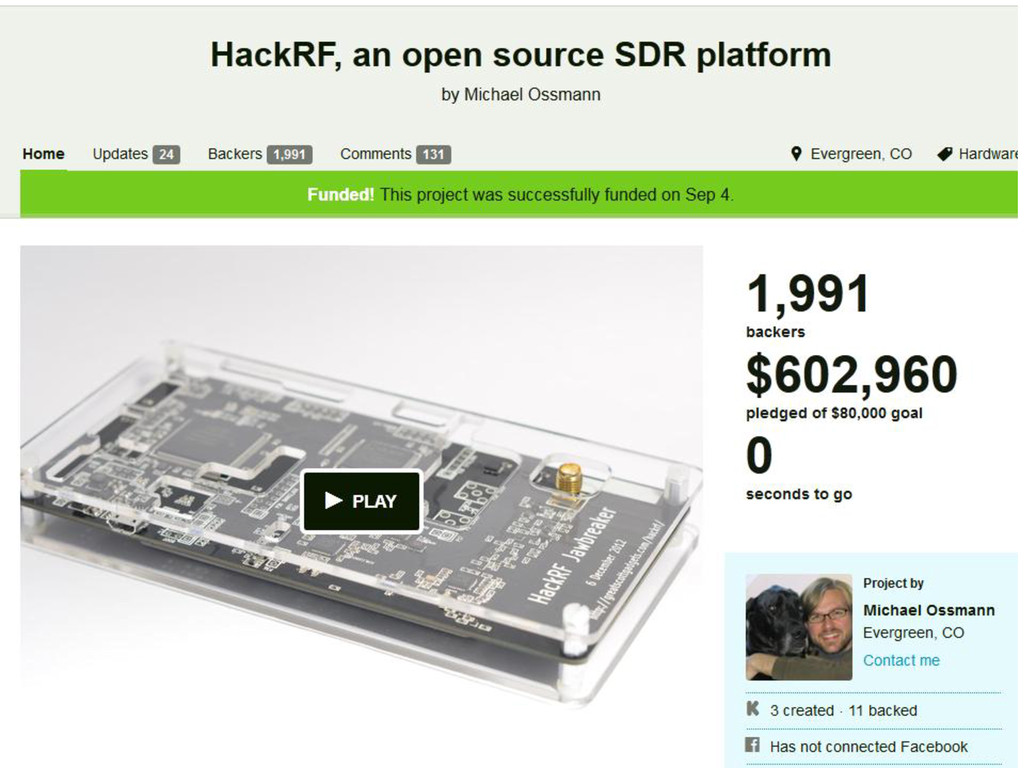

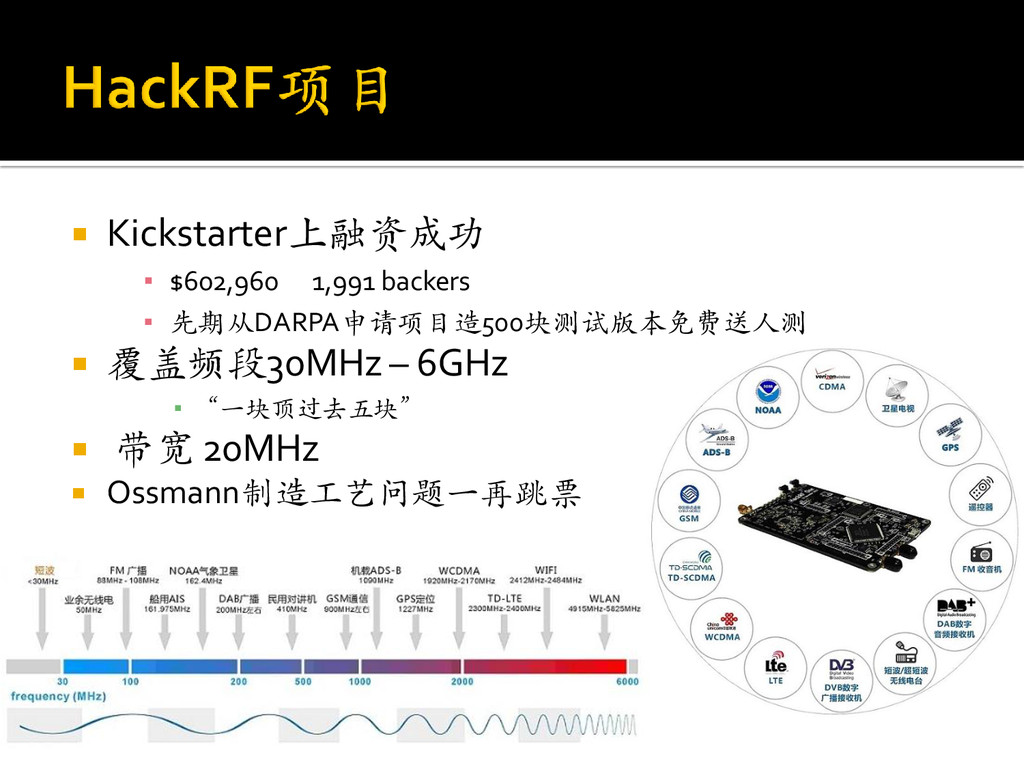

12.  Kickstarter上融资成功 ▪ $602,960 1,991 backers ▪ 先期从DARPA申请项目造500块测试版本免费送人测  覆盖频段30MHz – 6GHz ▪ “一块顶过去五块”  带宽 20MHz  Ossmann制造工艺问题一再跳票

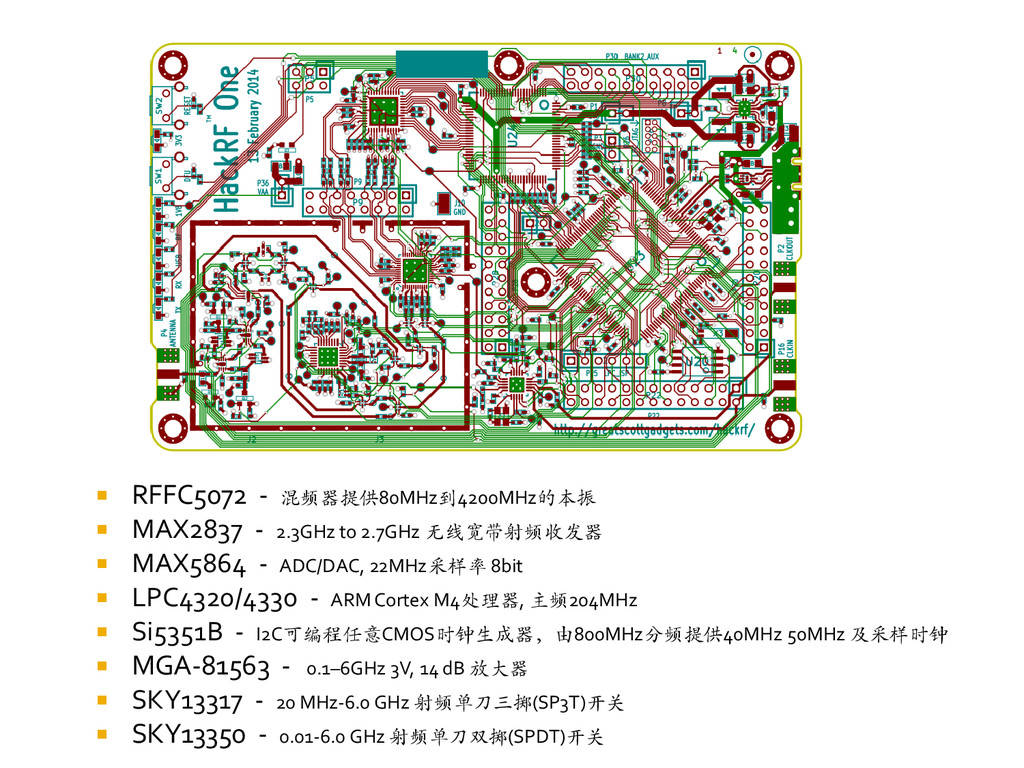

14.  RFFC5072 - 混频器提供80MHz到4200MHz的本振  MAX2837 - 2.3GHz to 2.7GHz 无线宽带射频收发器  MAX5864 - ADC/DAC, 22MHz采样率 8bit  LPC4320/4330 - ARM Cortex M4处理器, 主频204MHz  Si5351B - I2C可编程任意CMOS时钟生成器，由800MHz分频提供40MHz 50MHz 及采样时钟  MGA-81563 - 0.1–6GHz 3V, 14 dB 放大器  SKY13317 - 20 MHz-6.0 GHz 射频单刀三掷(SP3T)开关  SKY13350 - 0.01-6.0 GHz 射频单刀双掷(SPDT)开关

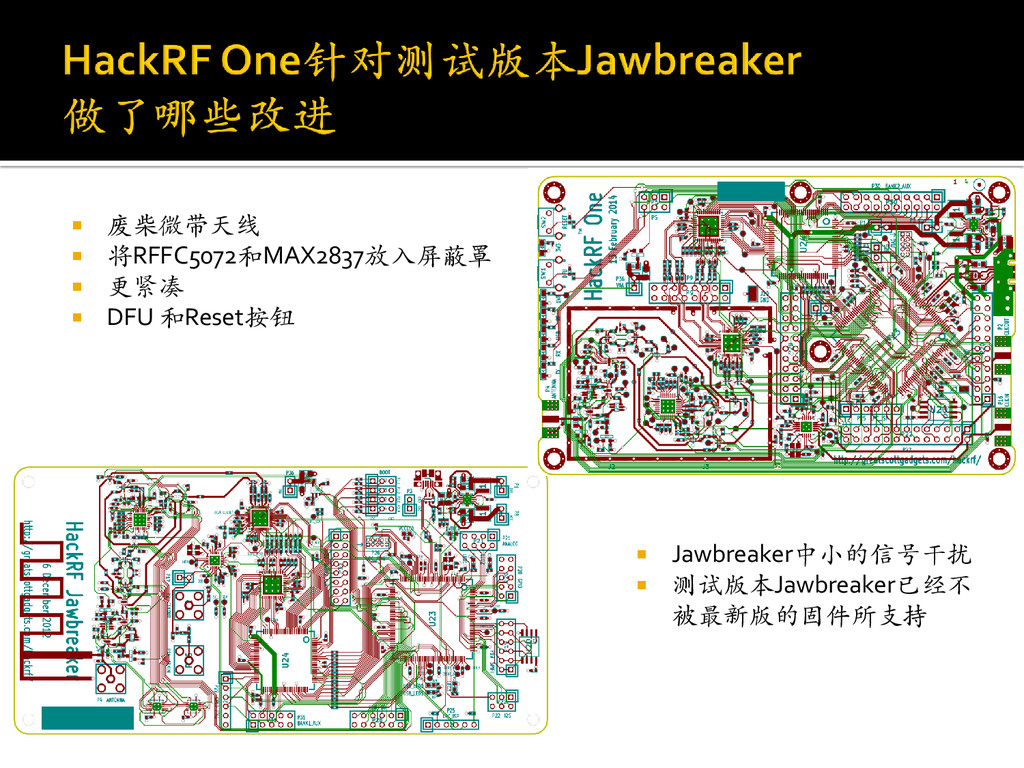

15.  废柴微带天线  将RFFC5072和MAX2837放入屏蔽罩  更紧凑  DFU 和Reset按钮  Jawbreaker中小的信号干扰  测试版本Jawbreaker已经不 被最新版的固件所支持

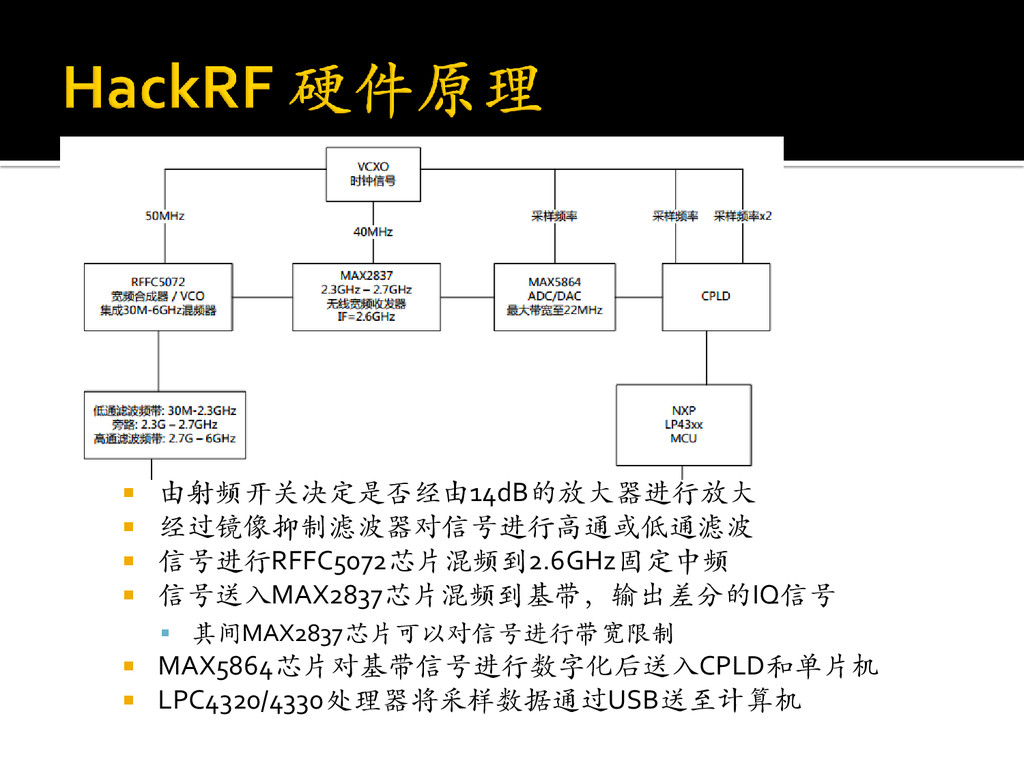

16.  由射频开关决定是否经由14dB的放大器进行放大  经过镜像抑制滤波器对信号进行高通或低通滤波  信号进行RFFC5072芯片混频到2.6GHz固定中频  信号送入MAX2837芯片混频到基带，输出差分的IQ信号  其间MAX2837芯片可以对信号进行带宽限制  MAX5864芯片对基带信号进行数字化后送入CPLD和单片机  LPC4320/4330处理器将采样数据通过USB送至计算机

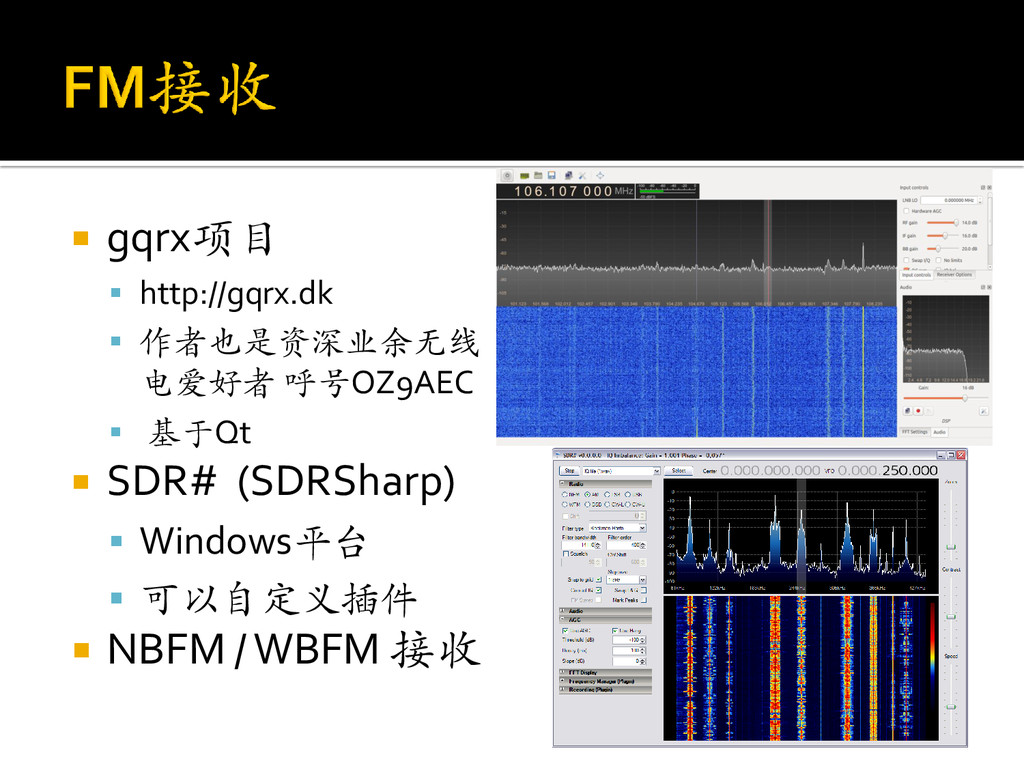

18.  gqrx项目  http://gqrx.dk  作者也是资深业余无线 电爱好者 呼号OZ9AEC  基于Qt  SDR# (SDRSharp)  Windows平台  可以自定义插件  NBFM / WBFM 接收

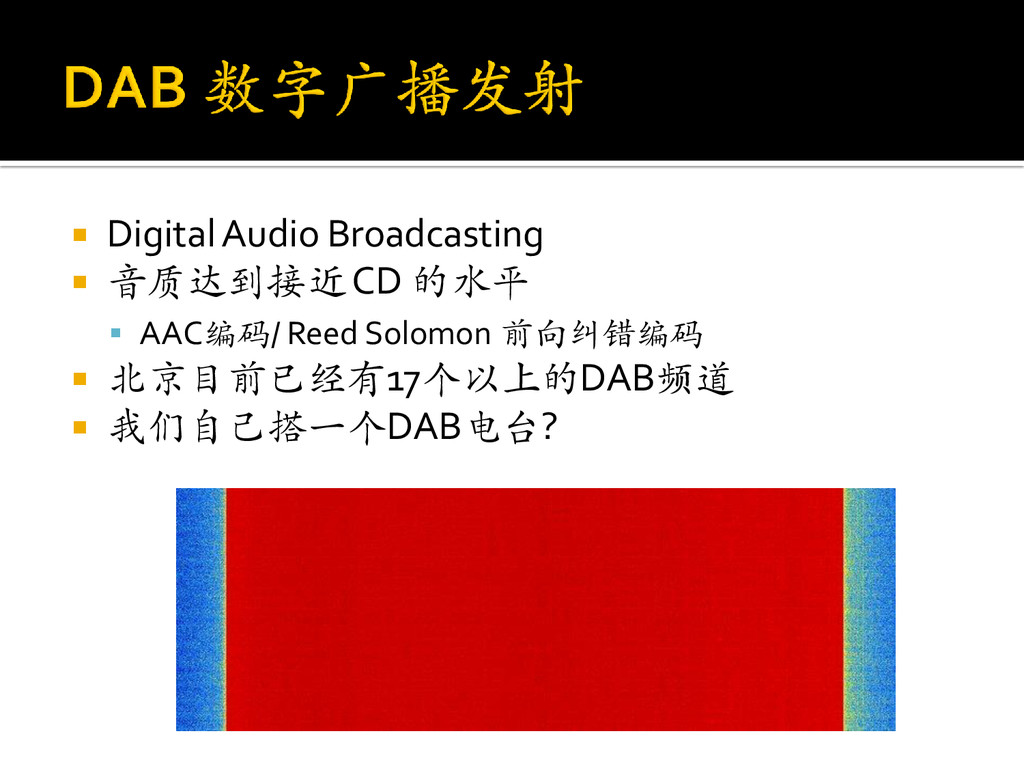

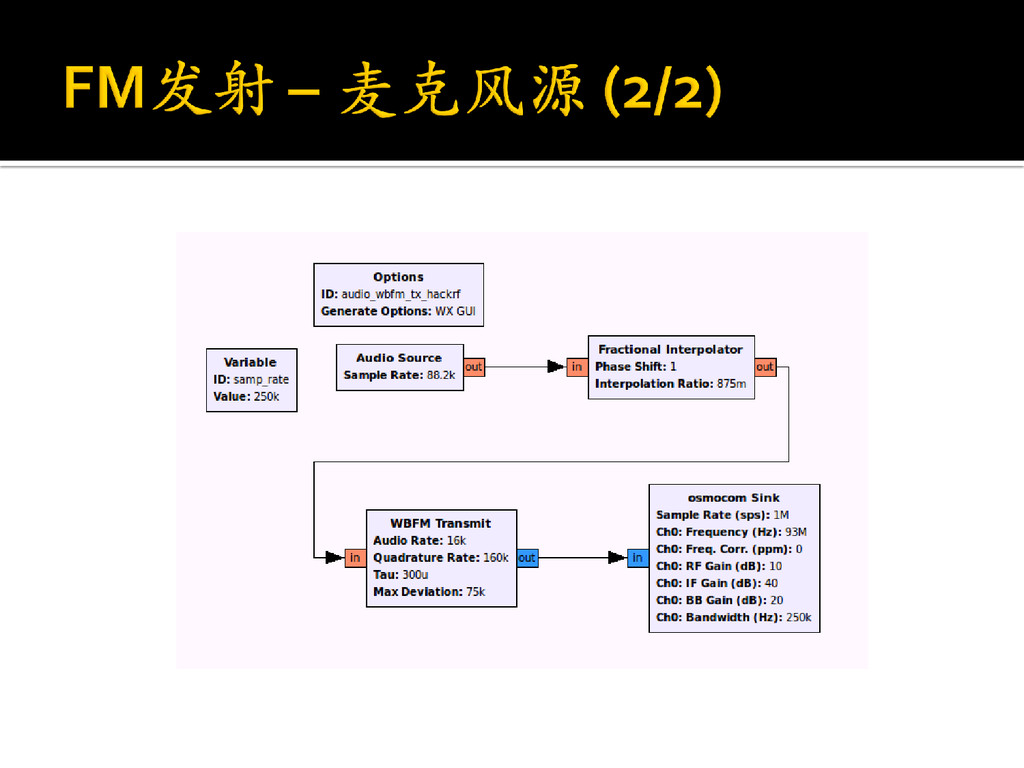

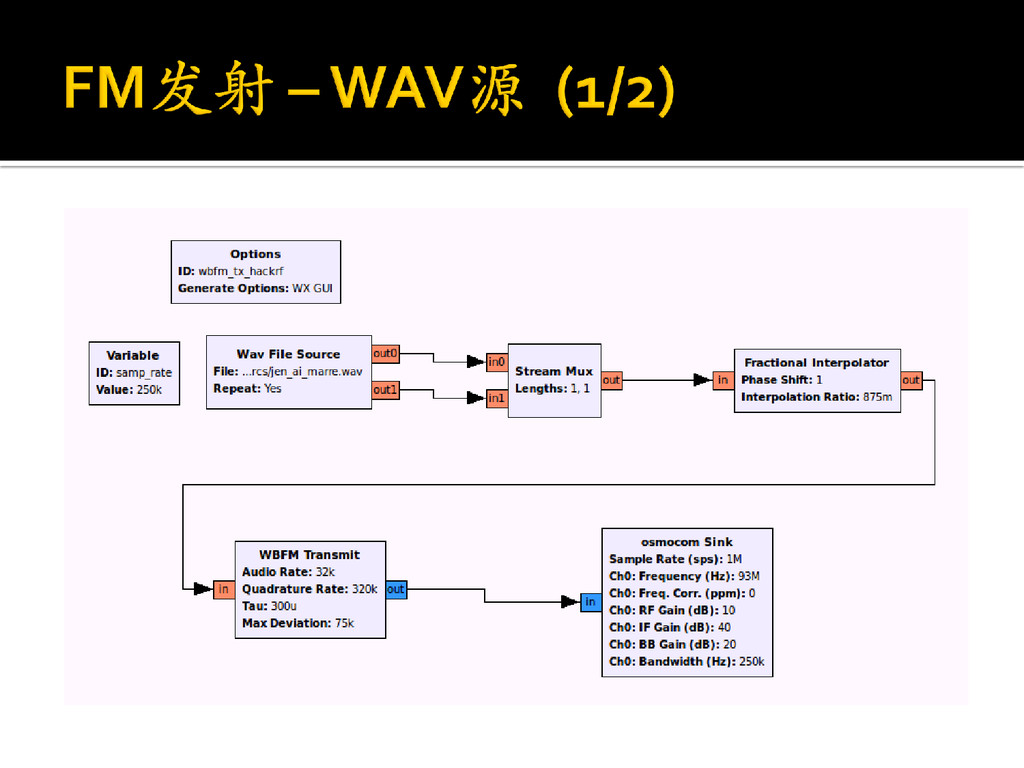

21.  Digital Audio Broadcasting  音质达到接近CD 的水平  AAC编码/ Reed Solomon 前向纠错编码  北京目前已经有17个以上的DAB频道  我们自己搭一个DAB电台?

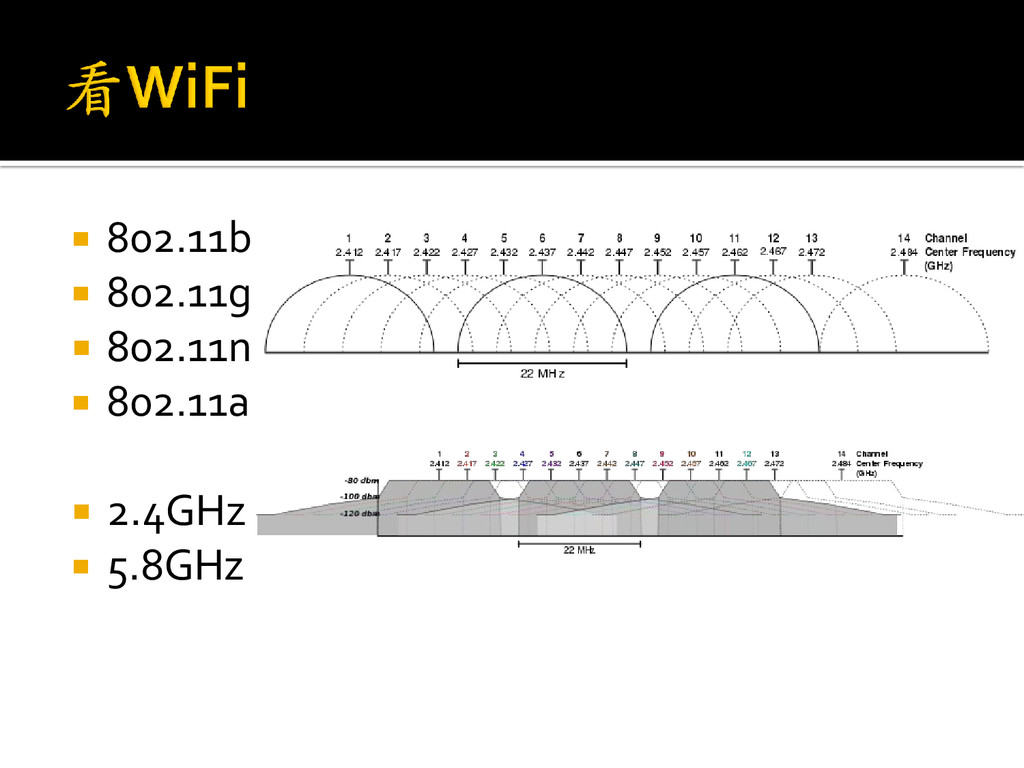

22.  802.11b  802.11g  802.11n  802.11a  2.4GHz  5.8GHz

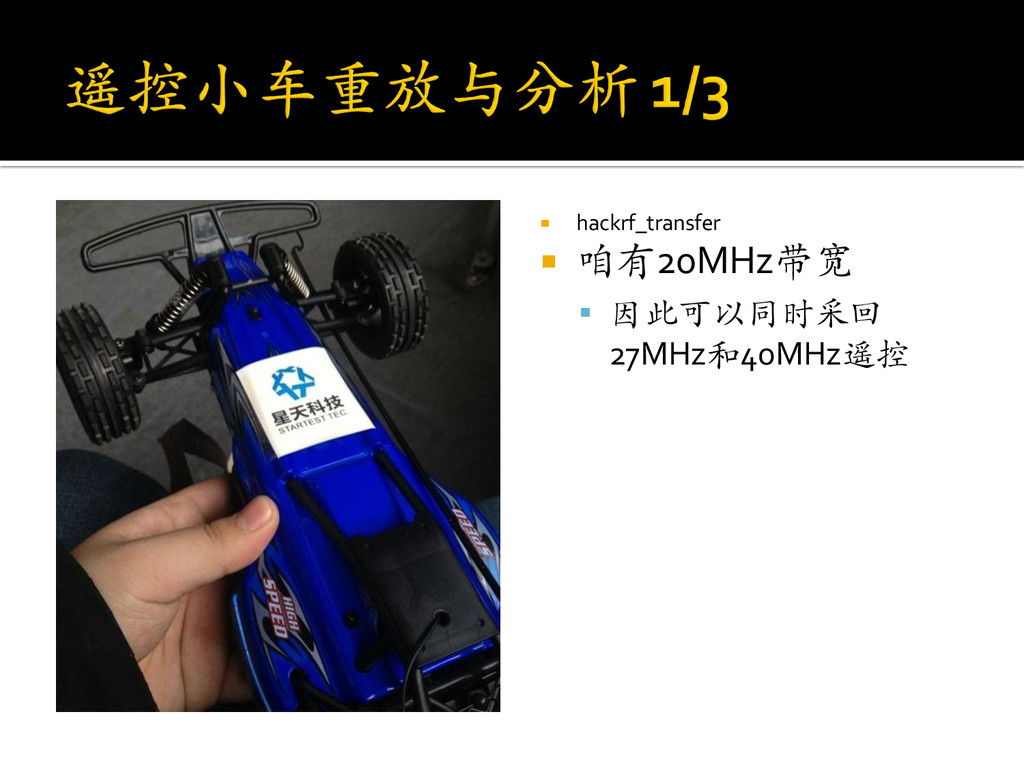

23.  hackrf_transfer  咱有20MHz带宽  因此可以同时采回 27MHz和40MHz遥控

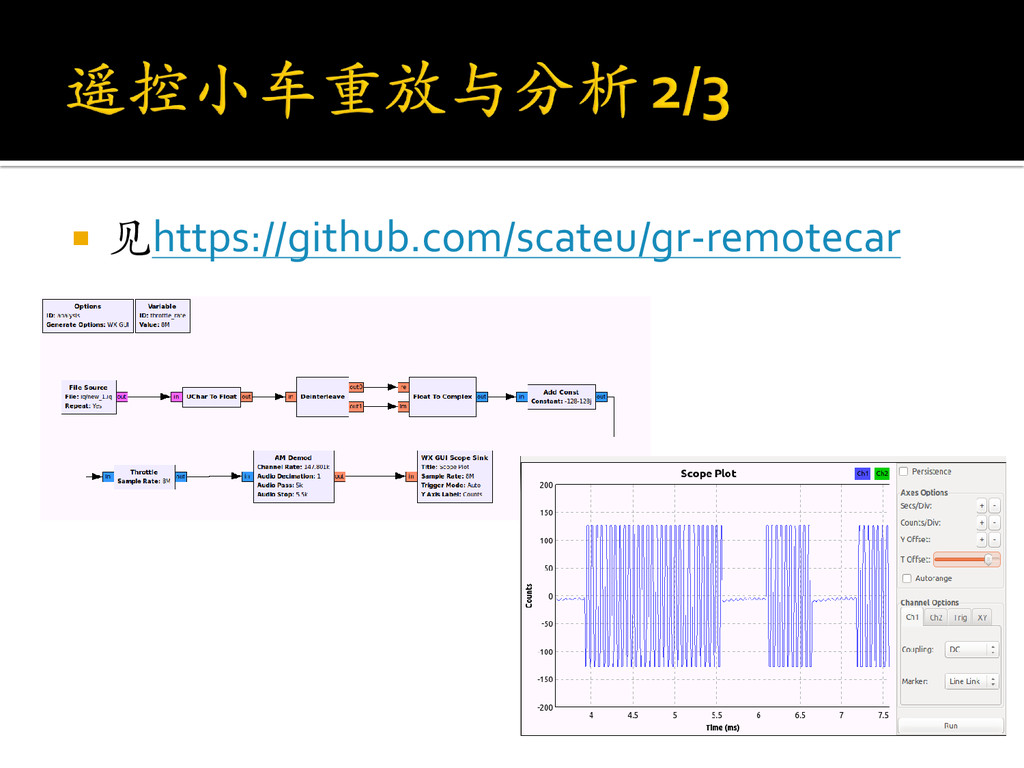

24.  见https://github.com/scateu/gr-remotecar

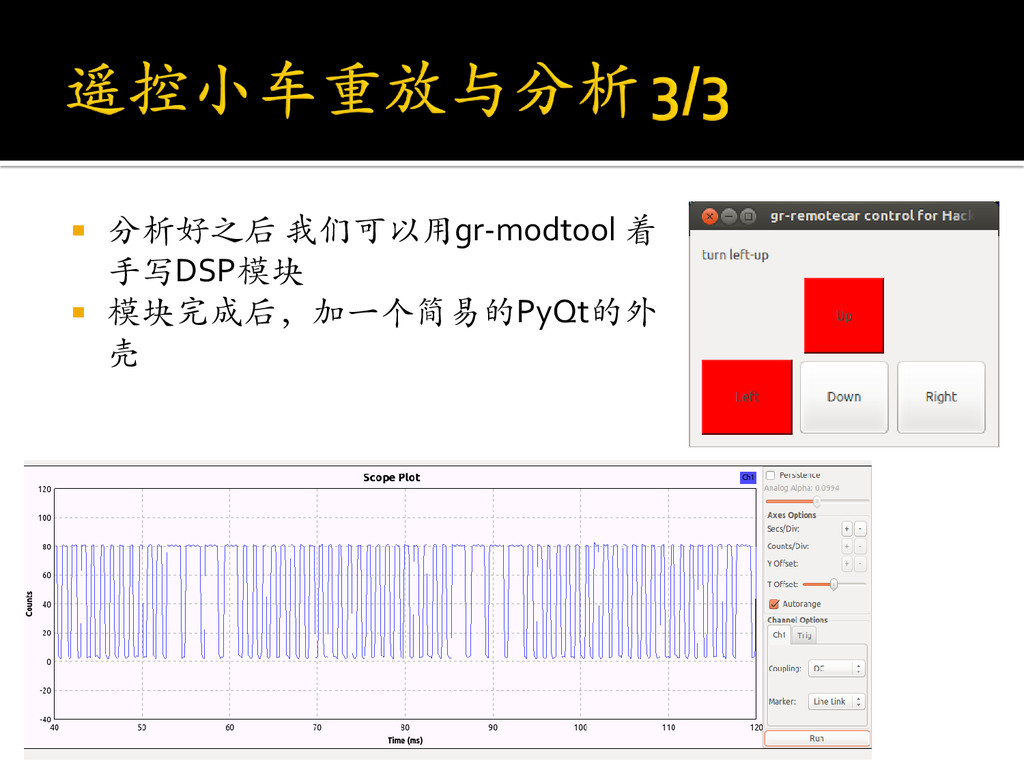

25.  分析好之后 我们可以用gr-modtool 着 手写DSP模块  模块完成后，加一个简易的PyQt的外 壳

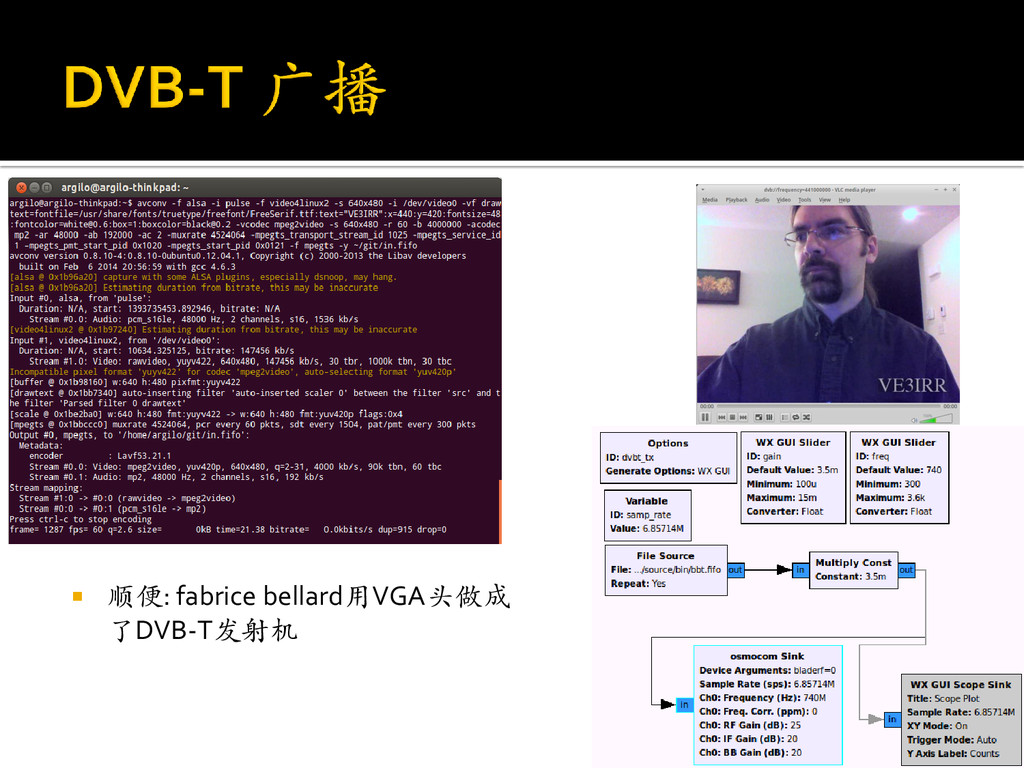

26.  顺便: fabrice bellard用VGA头做成 了DVB-T发射机

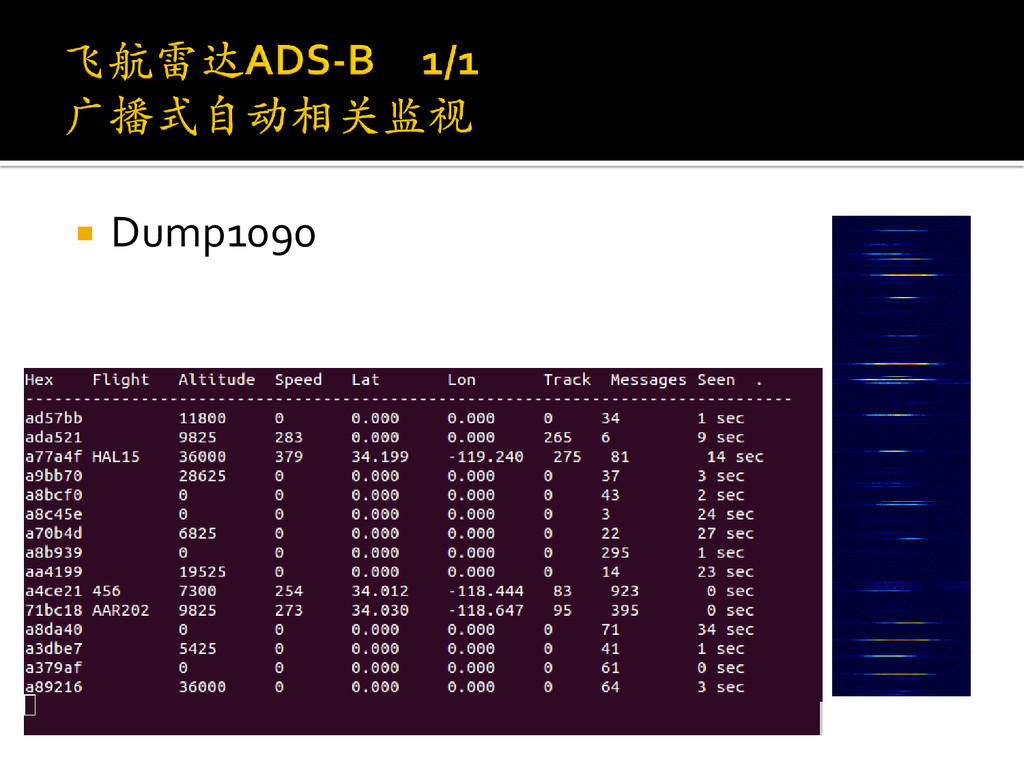

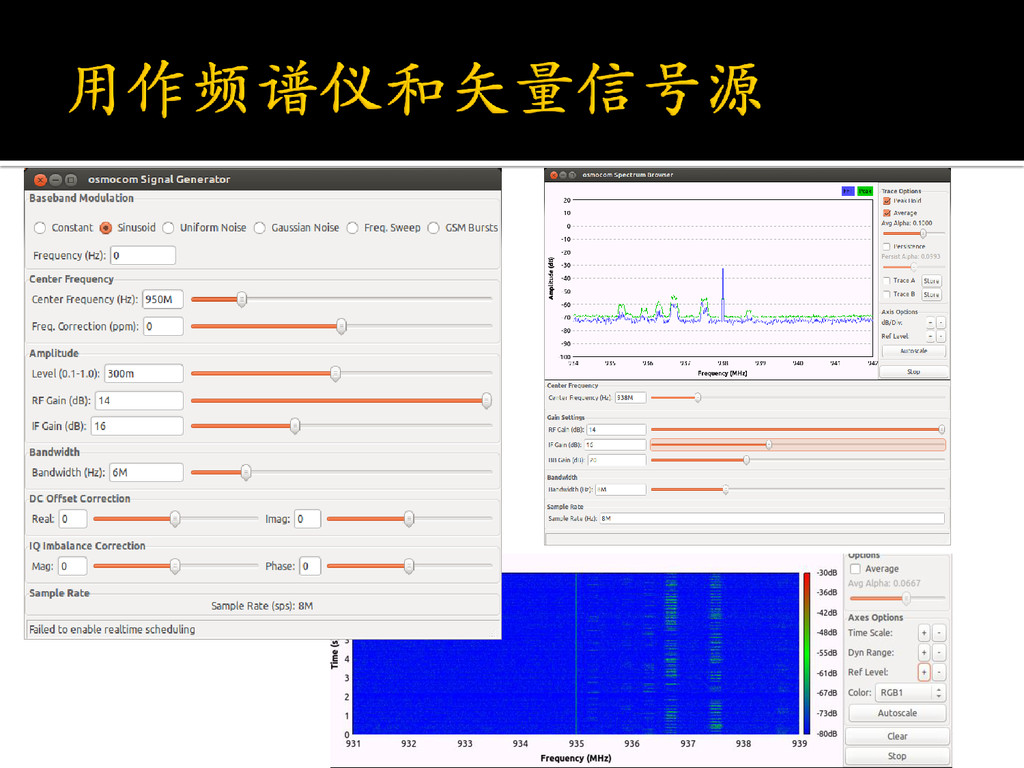

28.  Dump1090

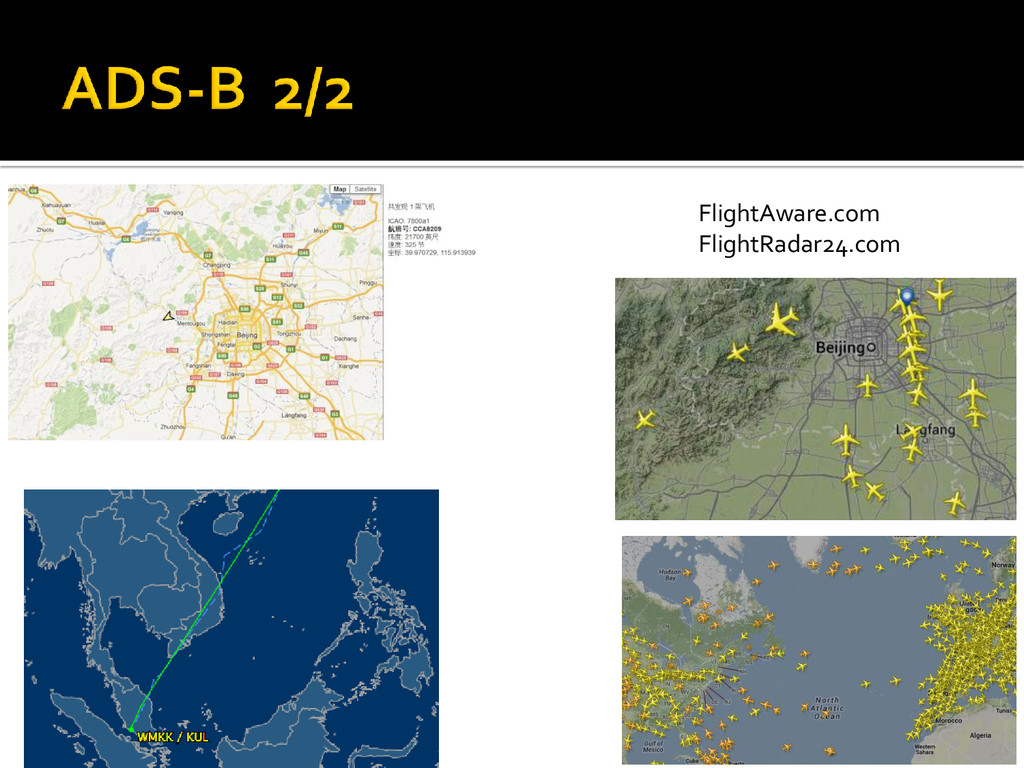

29. FlightAware.com FlightRadar24.com

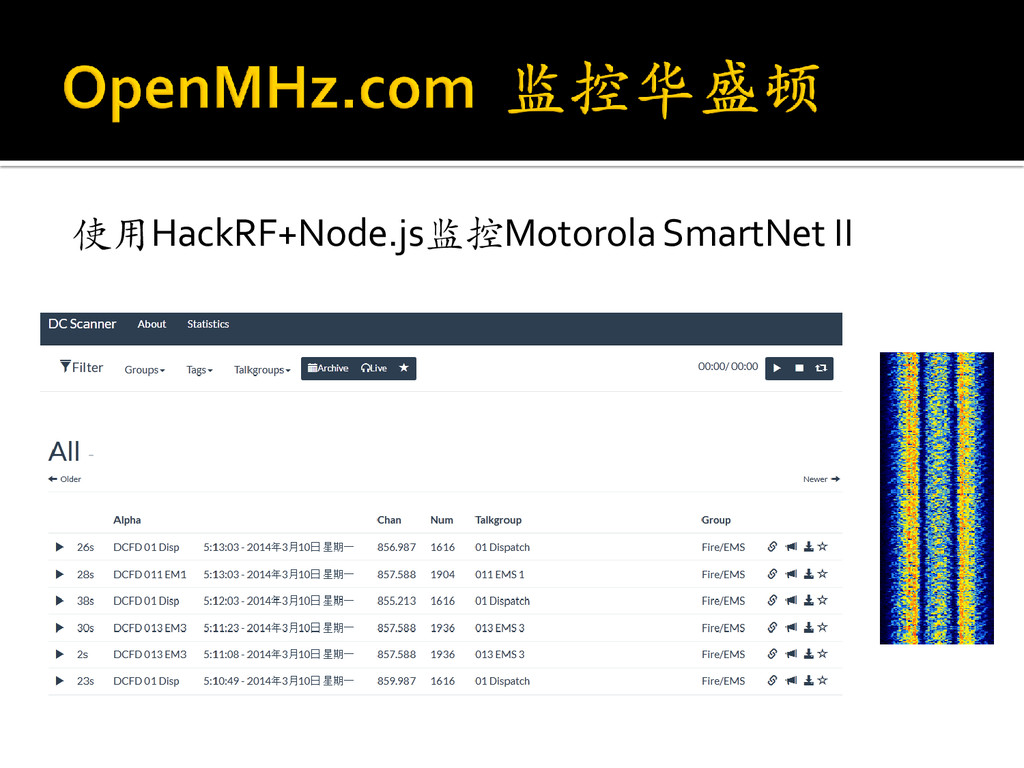

30. 使用HackRF+Node.js监控Motorola SmartNet II

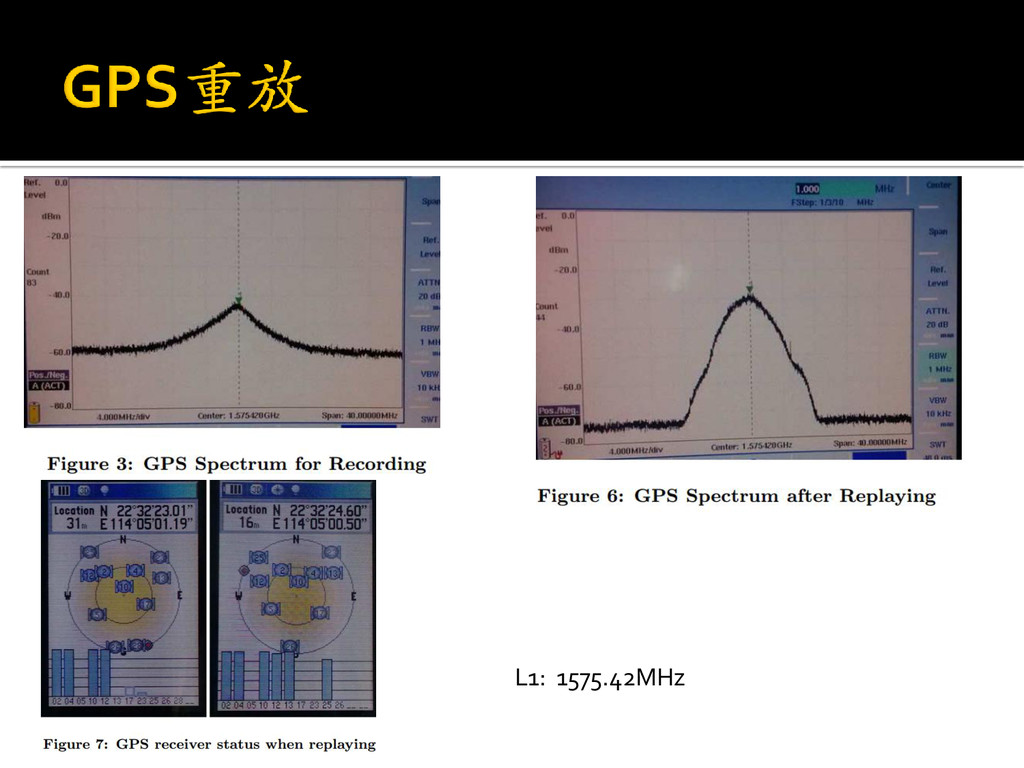

31. L1: 1575.42MHz

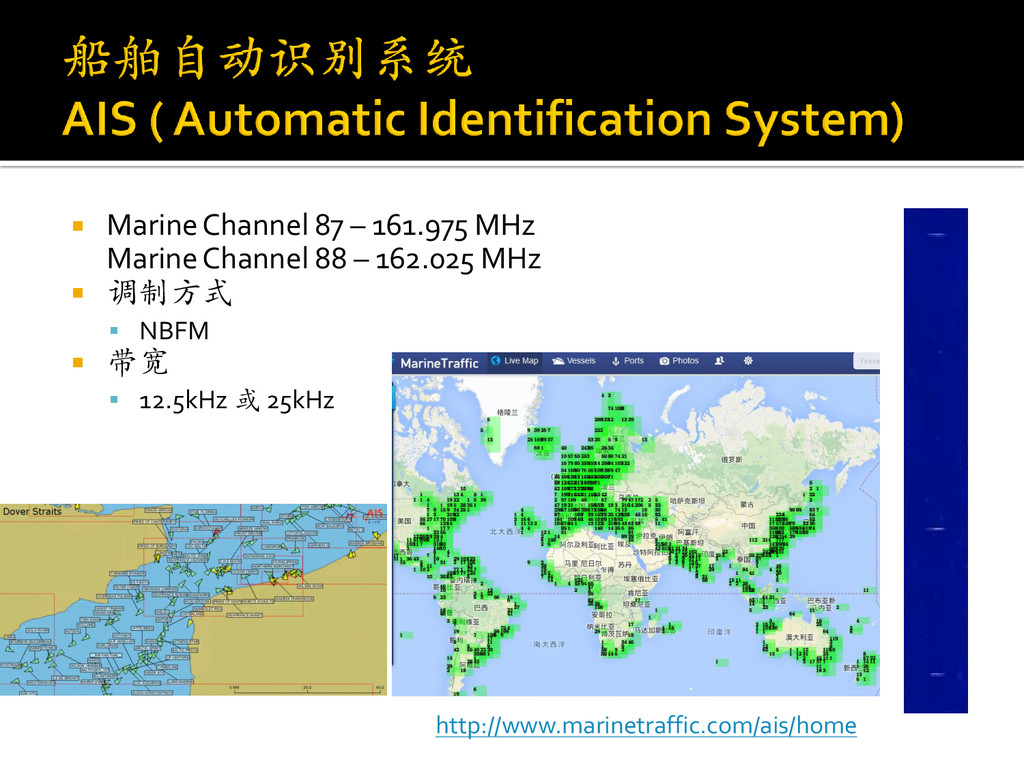

32.  Marine Channel 87 – 161.975 MHz Marine Channel 88 – 162.025 MHz  调制方式  NBFM  带宽  12.5kHz 或 25kHz http://www.marinetraffic.com/ais/home

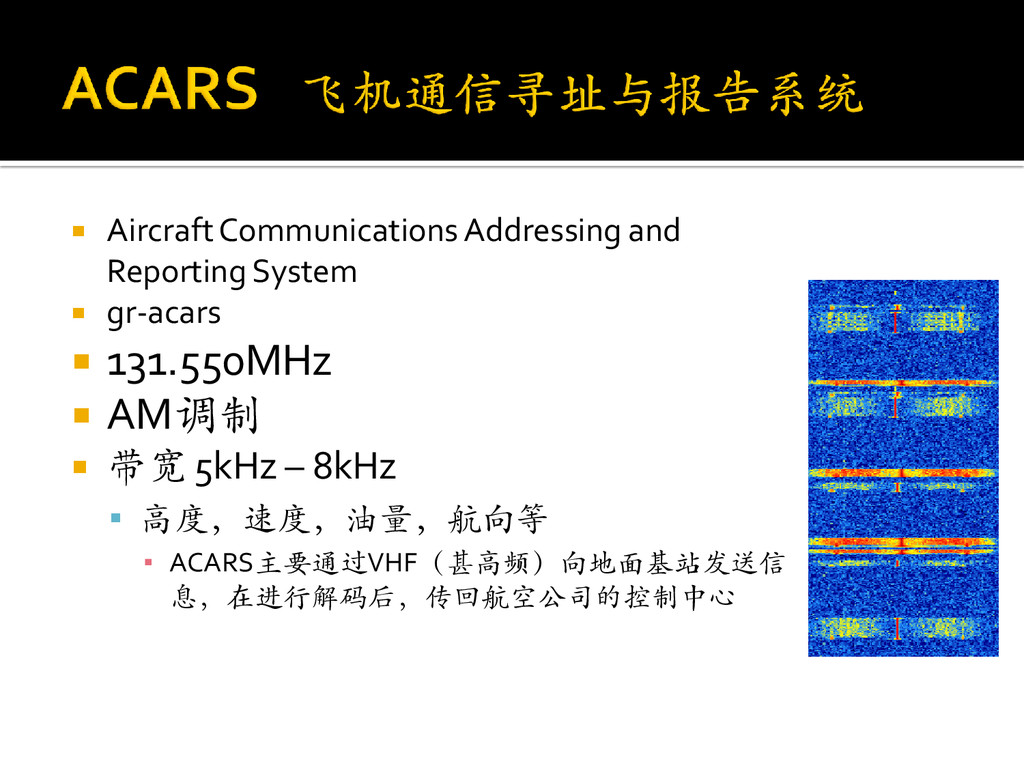

33.  Aircraft Communications Addressing and Reporting System  gr-acars  131.550MHz  AM调制  带宽 5kHz – 8kHz  高度，速度，油量，航向等 ▪ ACARS主要通过VHF（甚高频）向地面基站发送信 息，在进行解码后，传回航空公司的控制中心

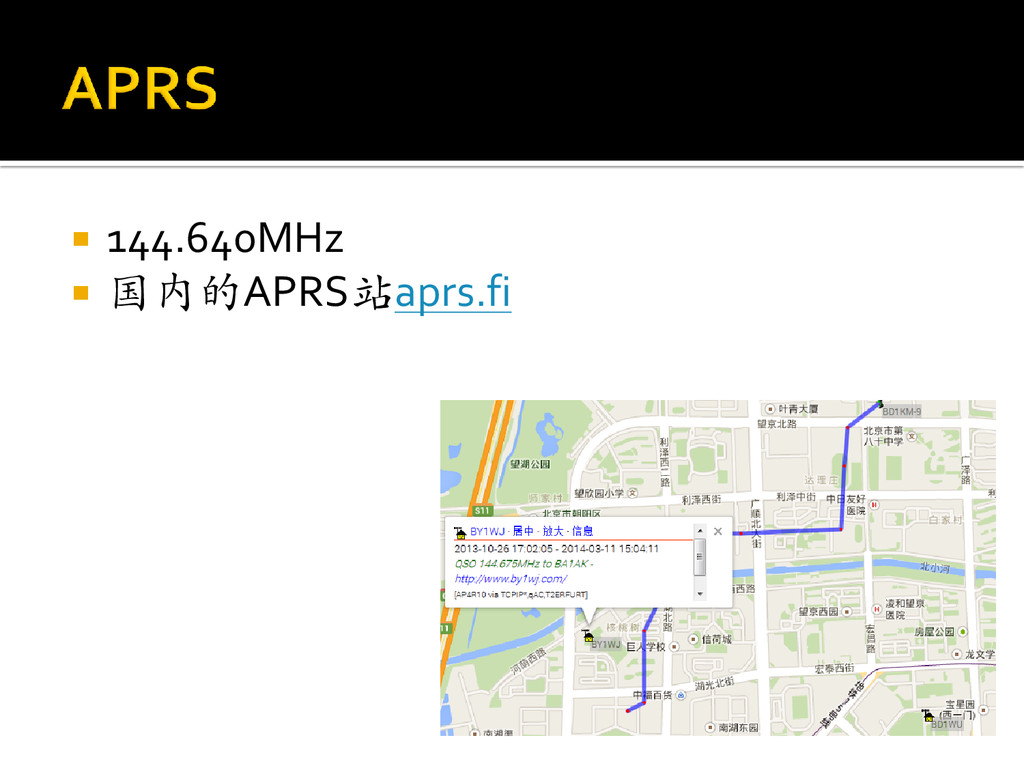

34.  144.640MHz  国内的APRS站aprs.fi

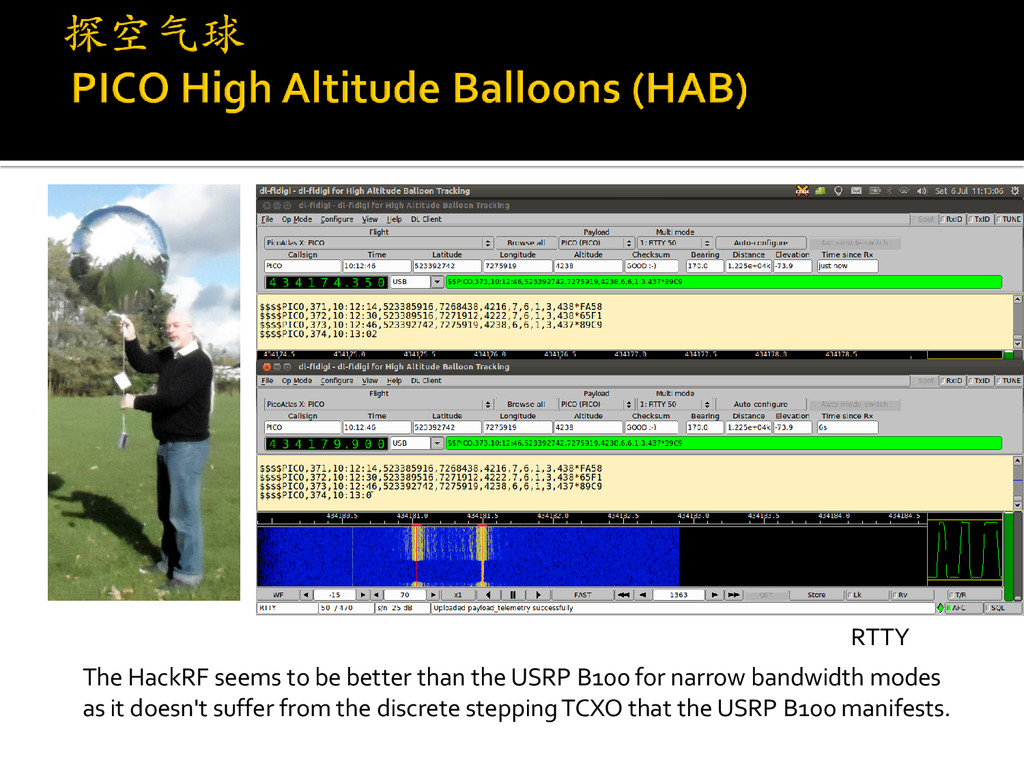

35. The HackRF seems to be better than the USRP B100 for narrow bandwidth modes as it doesn't suffer from the discrete stepping TCXO that the USRP B100 manifests. RTTY

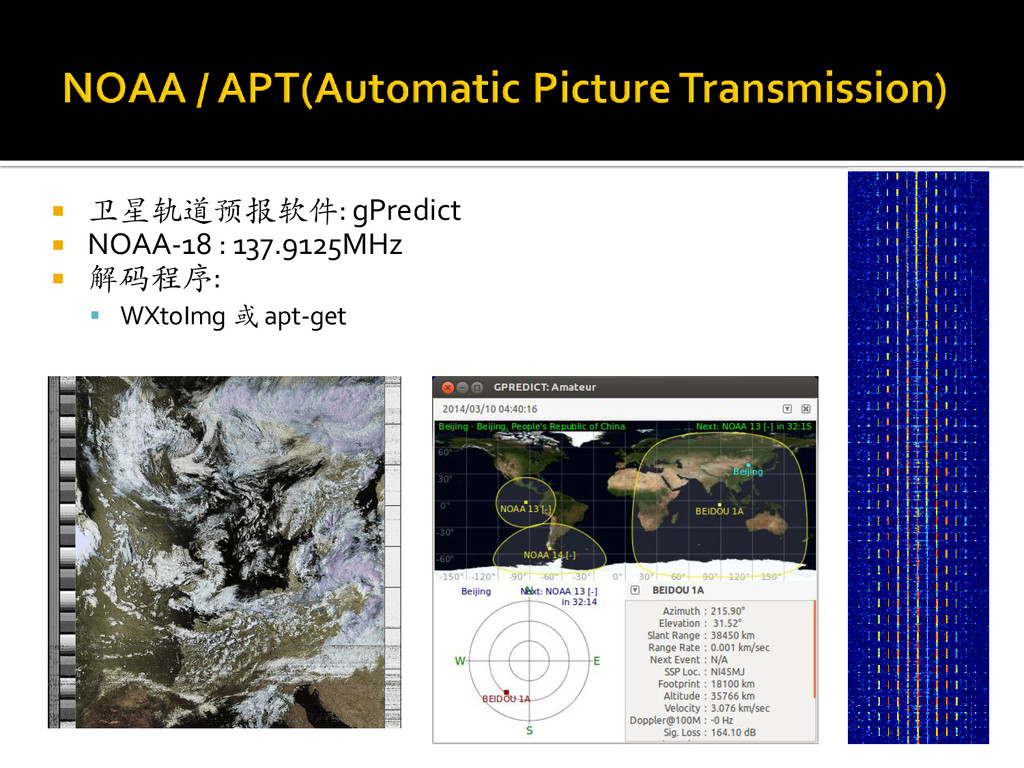

36.  卫星轨道预报软件: gPredict  NOAA-18 : 137.9125MHz  解码程序:  WXtoImg 或 apt-get

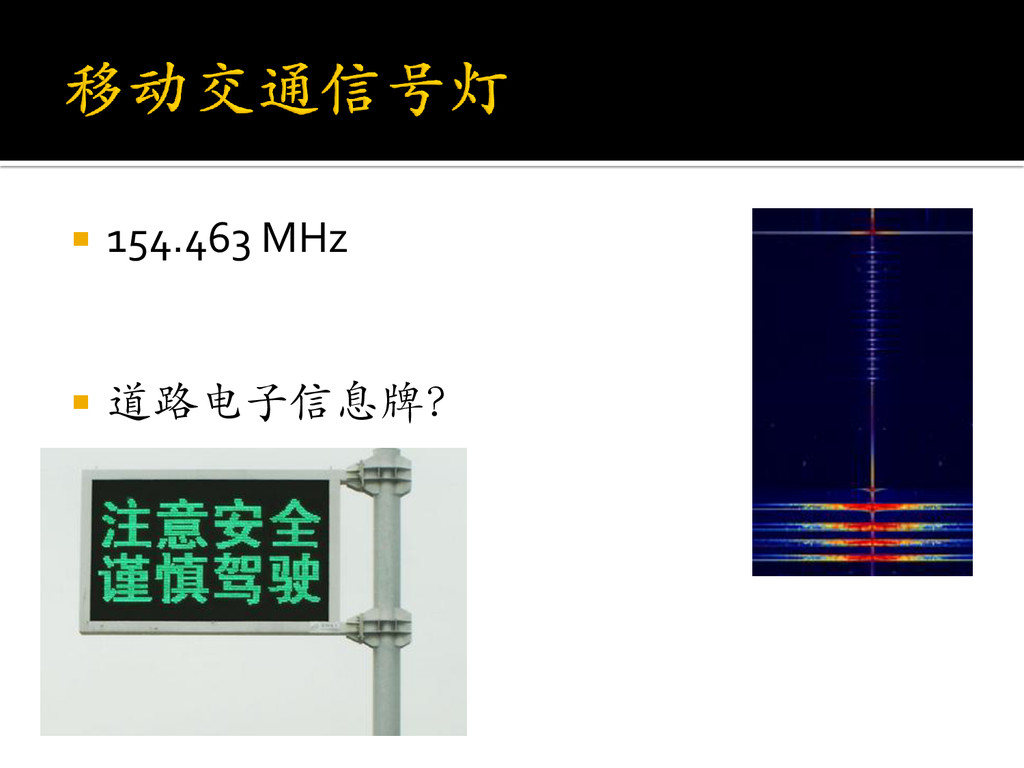

37.  154.463 MHz  道路电子信息牌？

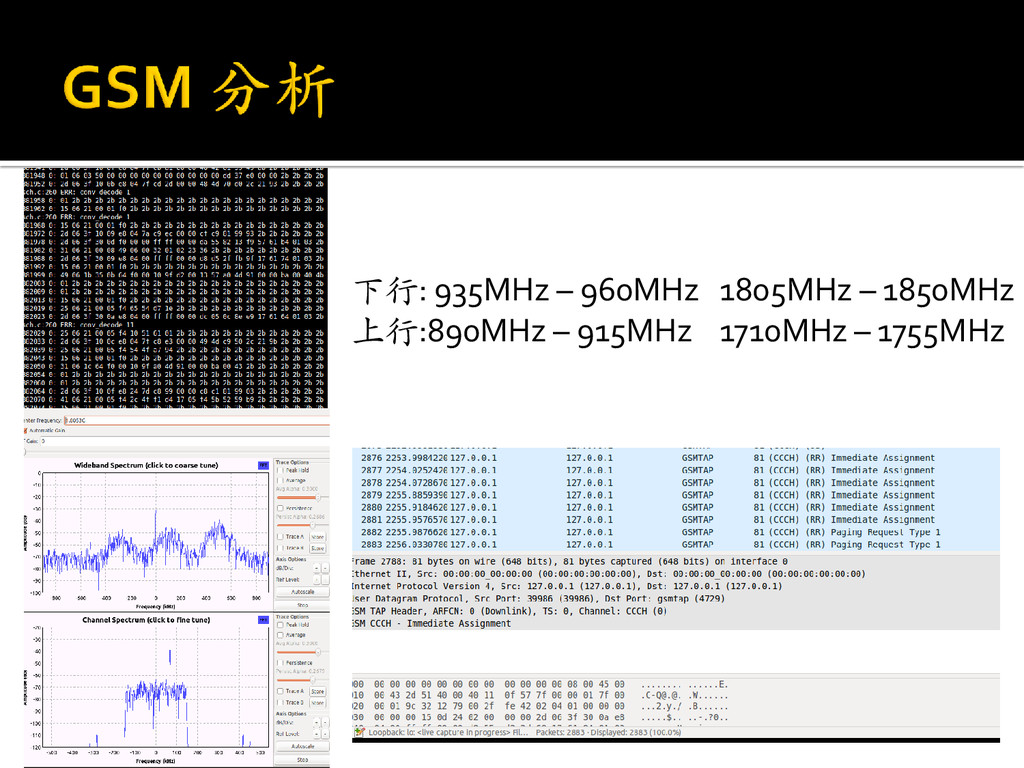

38. 下行: 935MHz – 960MHz 1805MHz – 1850MHz 上行:890MHz – 915MHz 1710MHz – 1755MHz

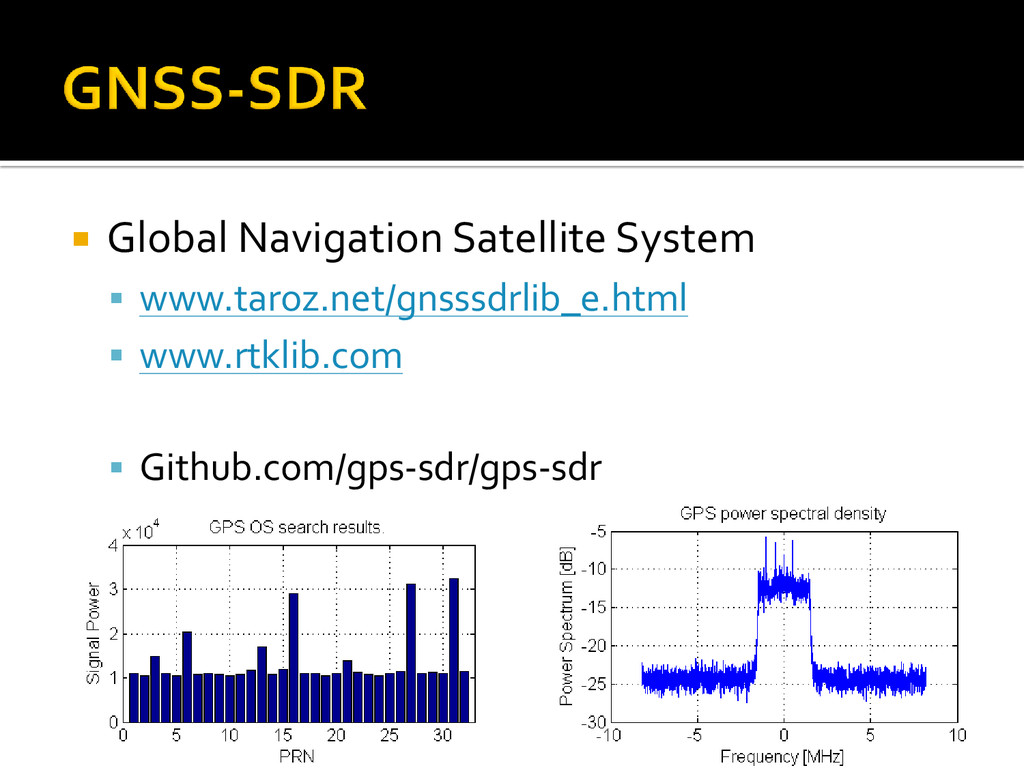

39.  Global Navigation Satellite System  www.taroz.net/gnsssdrlib_e.html  www.rtklib.com  Github.com/gps-sdr/gps-sdr

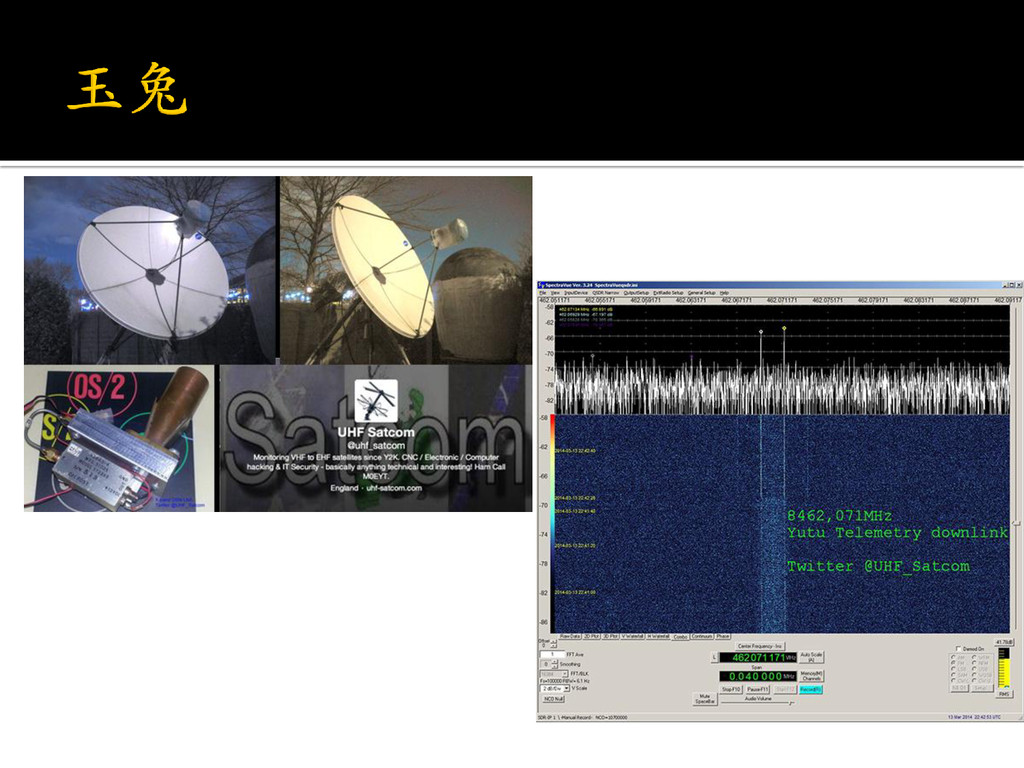

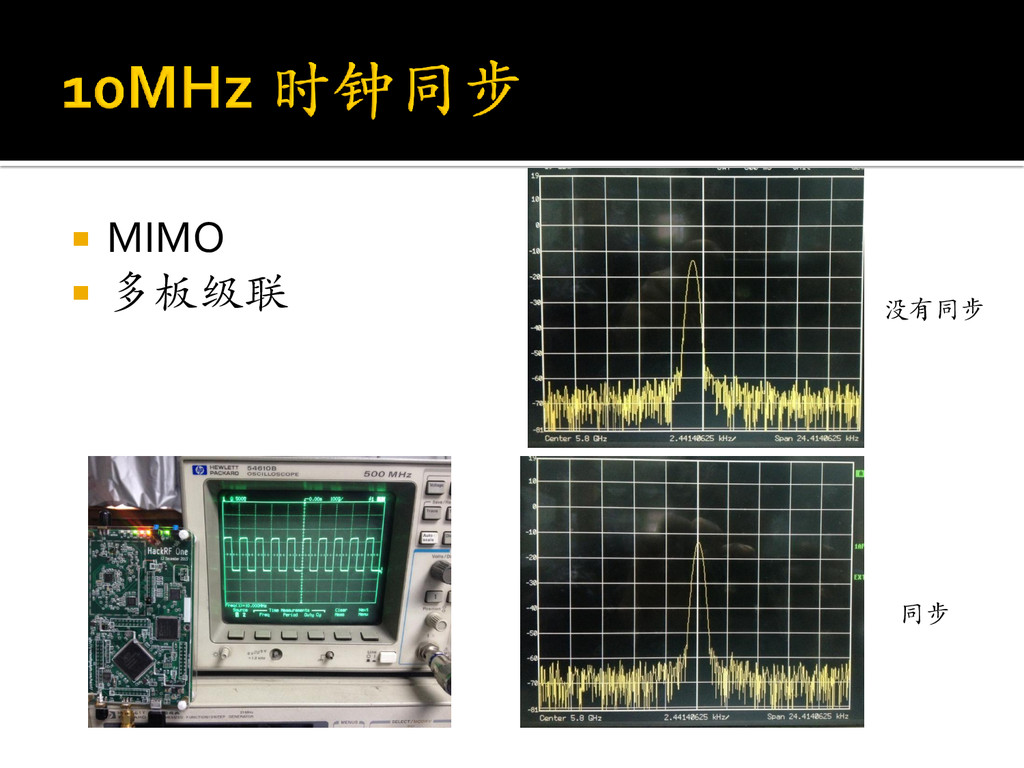

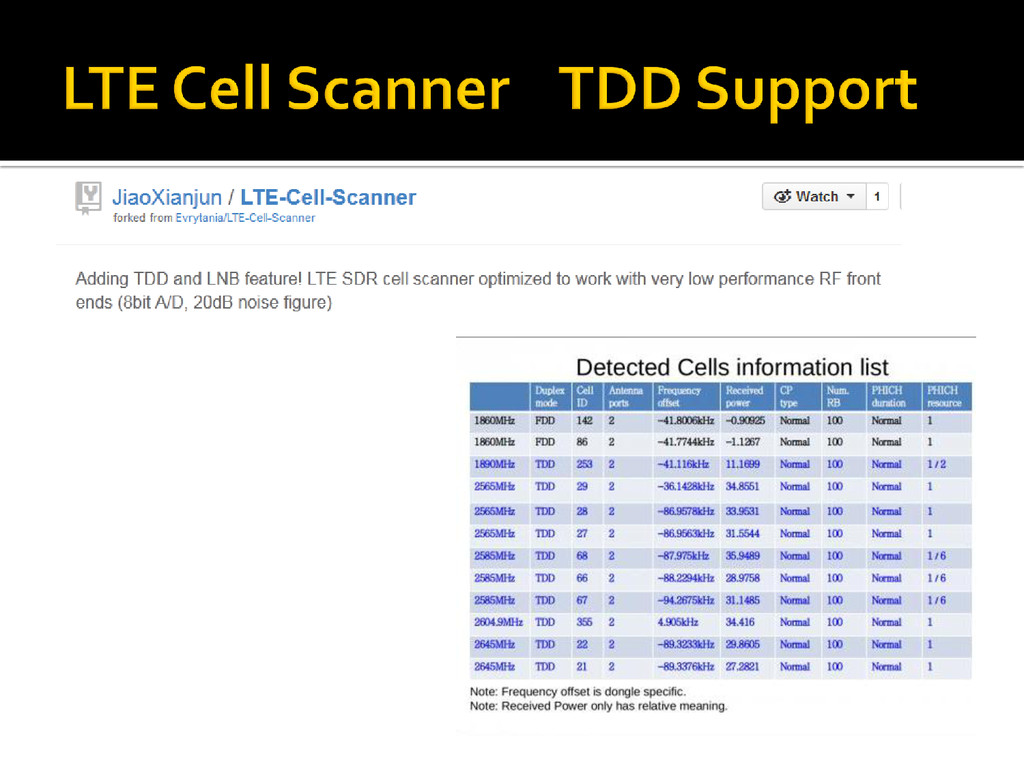

42.  MIMO  多板级联 没有同步 同步

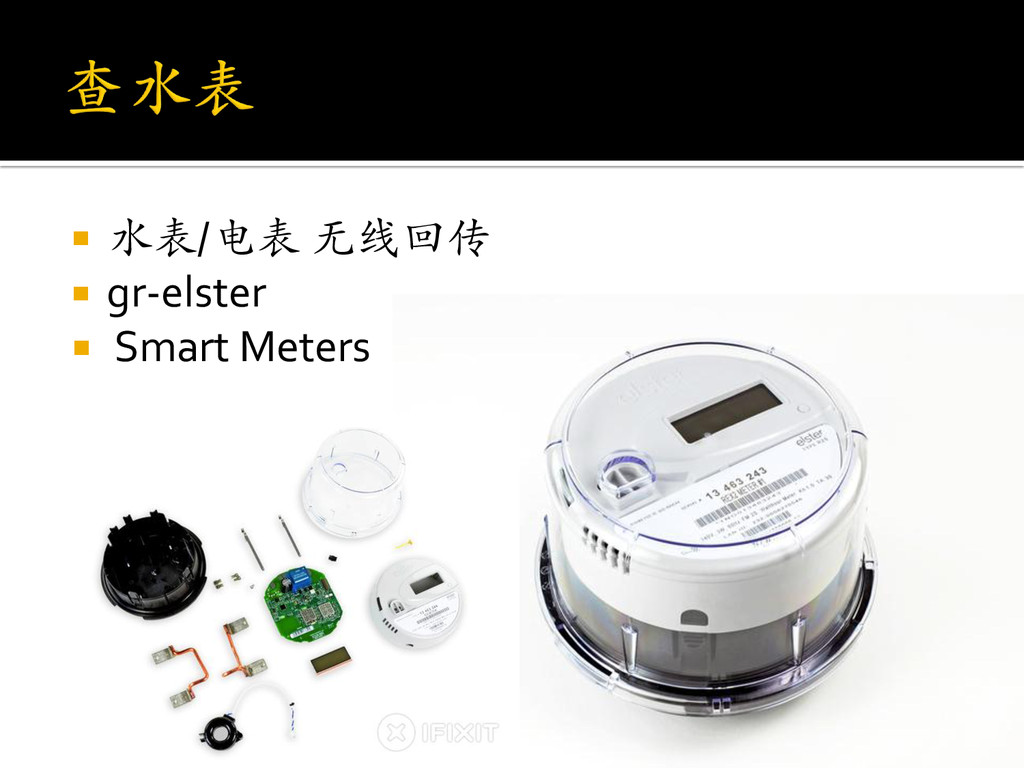

43.  水表/电表 无线回传  gr-elster  Smart Meters

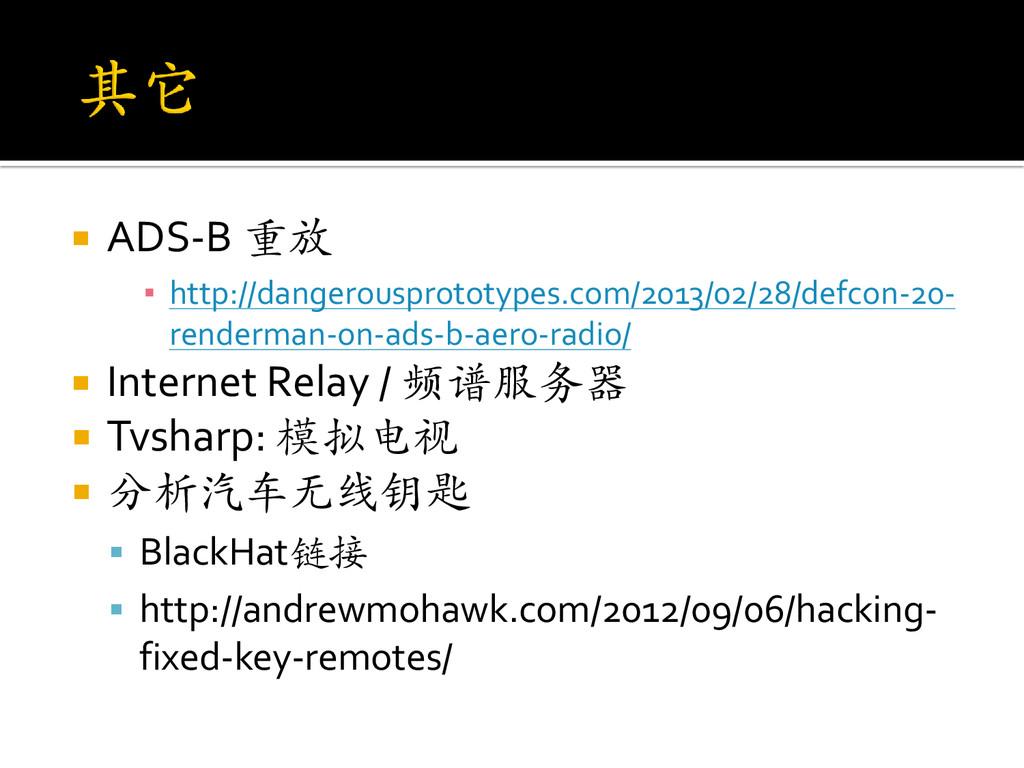

44.  ADS-B 重放 ▪ http://dangerousprototypes.com/2013/02/28/defcon-20- renderman-on-ads-b-aero-radio/  Internet Relay / 频谱服务器  Tvsharp: 模拟电视  分析汽车无线钥匙  BlackHat链接  http://andrewmohawk.com/2012/09/06/hacking- fixed-key-remotes/

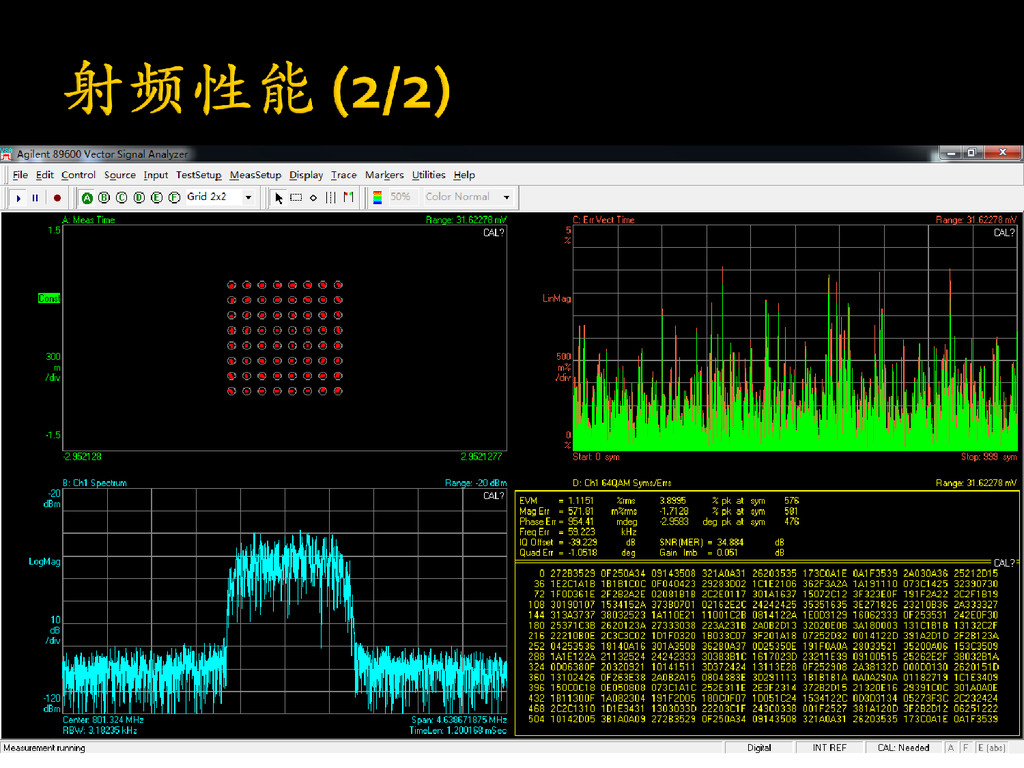

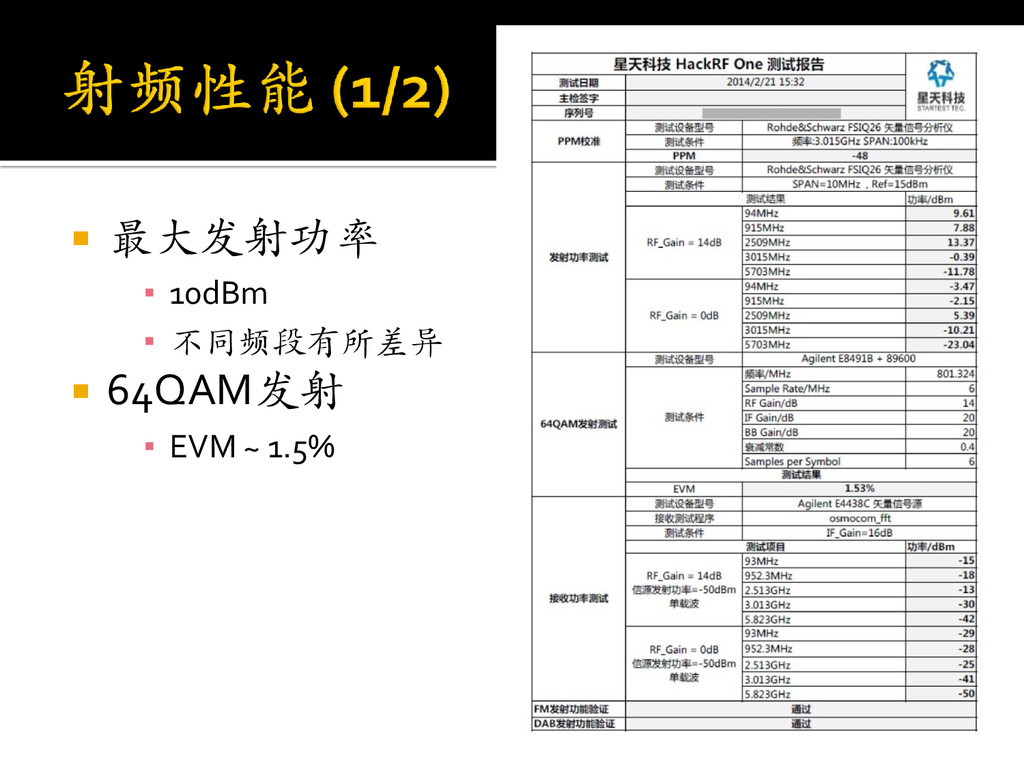

46.  最大发射功率 ▪ 10dBm ▪ 不同频段有所差异  64QAM发射 ▪ EVM ~ 1.5%

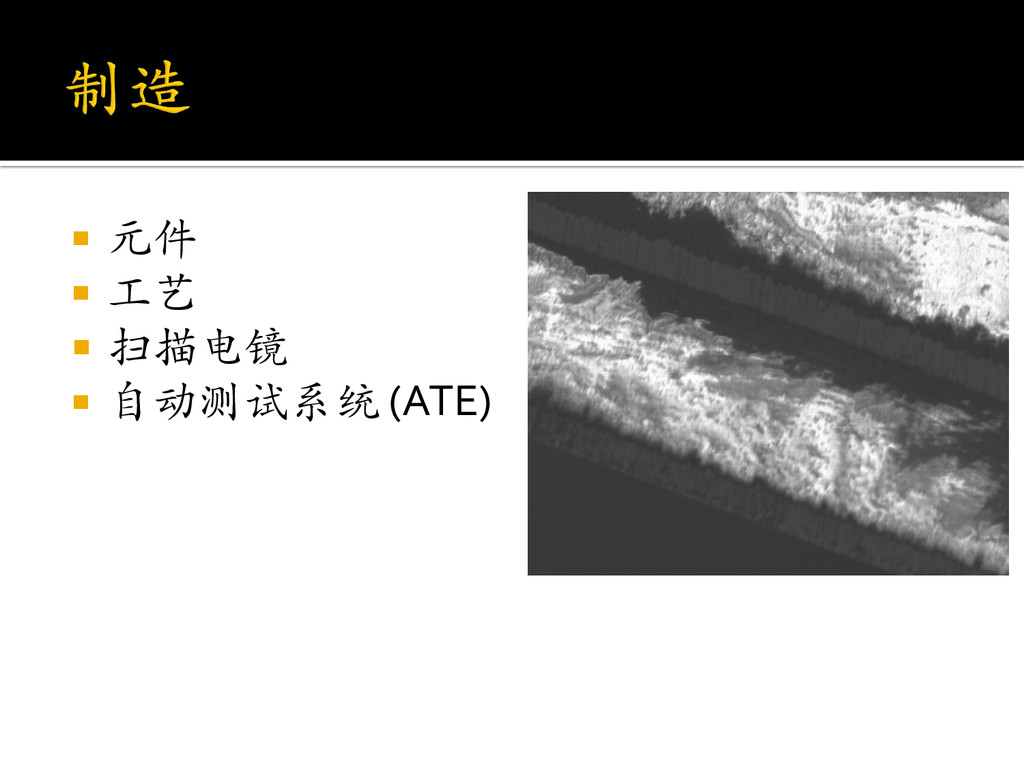

48.  元件  工艺  扫描电镜  自动测试系统 (ATE)

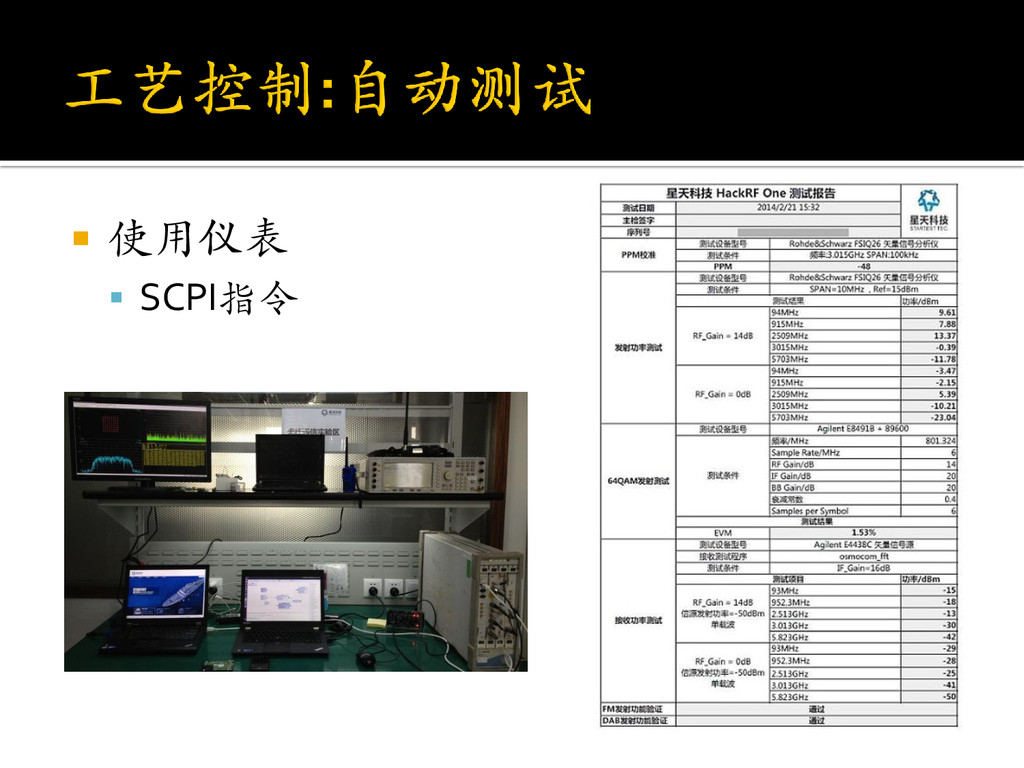

49.  使用仪表  SCPI指令

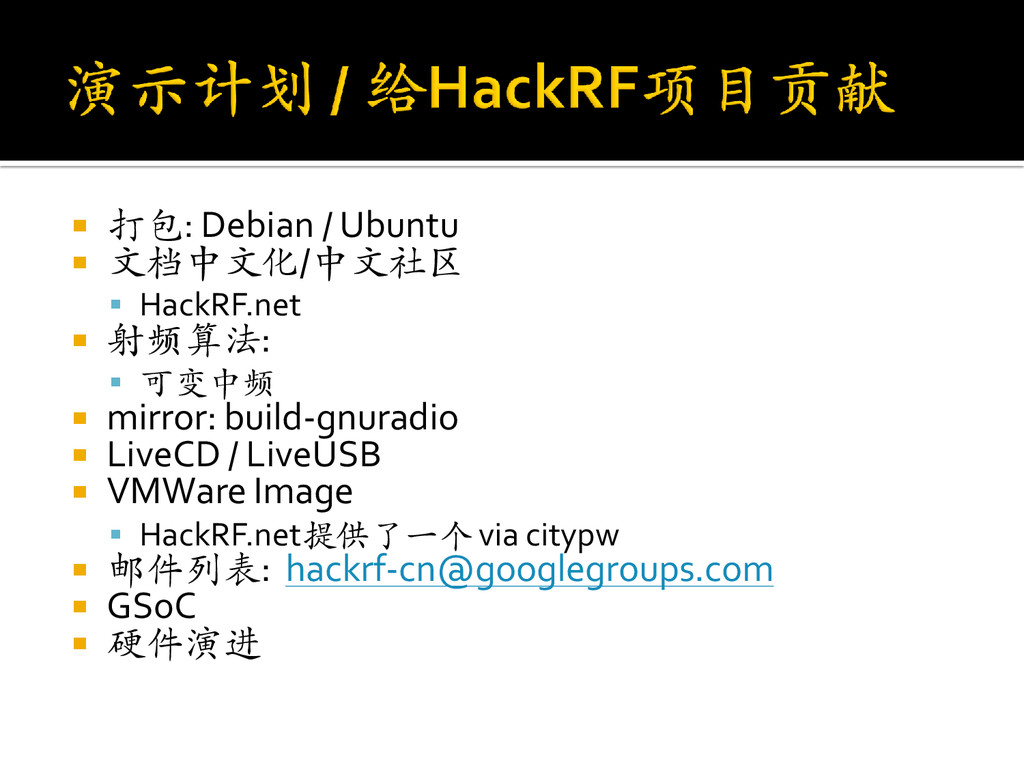

50.  打包: Debian / Ubuntu  文档中文化/中文社区  HackRF.net  射频算法:  可变中频  mirror: build-gnuradio  LiveCD / LiveUSB  VMWare Image  HackRF.net提供了一个 via citypw  邮件列表: hackrf-cn@googlegroups.com  GSoC  硬件演进

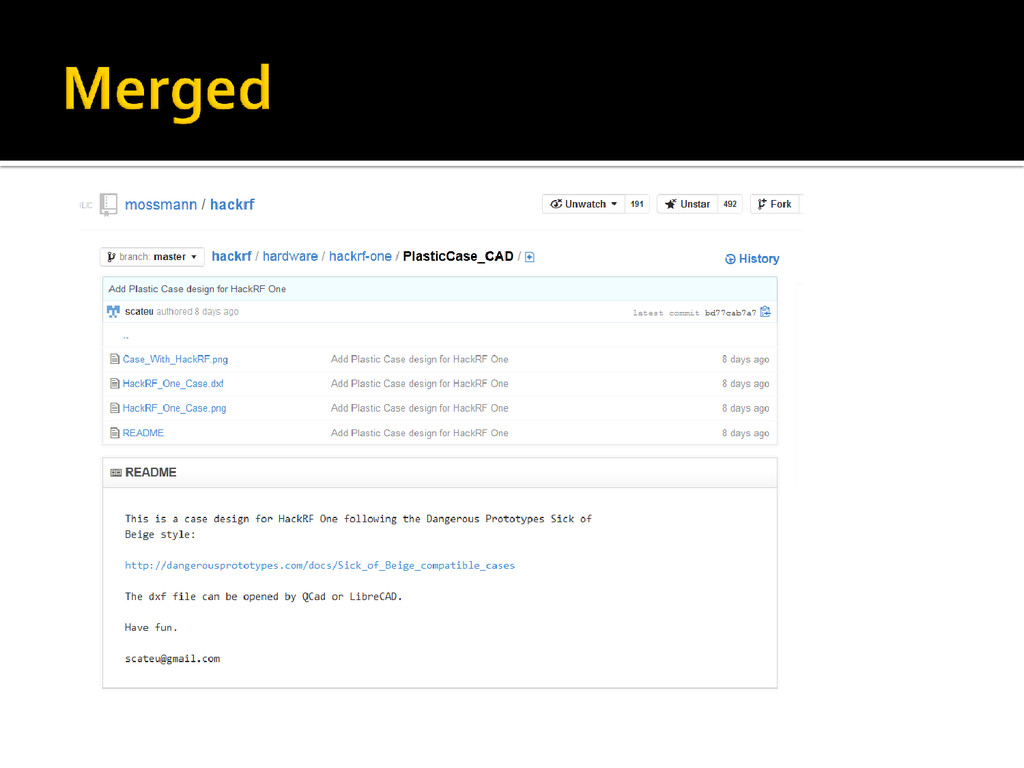

52.  这么好的板卡，在哪里可以买到？  肯定要上万块钱吧  Kickstarter 5月份才能拿到  我们什么时候拿到  是的，你没有看错！ ▪ Steve Ballmer   我公司已经造好了  淘宝地址见HackRF.net  现场预订 折扣!
53.  业余无线电爱好者  安全分析员  研究机构  学校
54.  BH1RLW : Repair Linux Wireless  http://qrz.com/db/bh1rlw  报名: 阳光无线 BY1CW

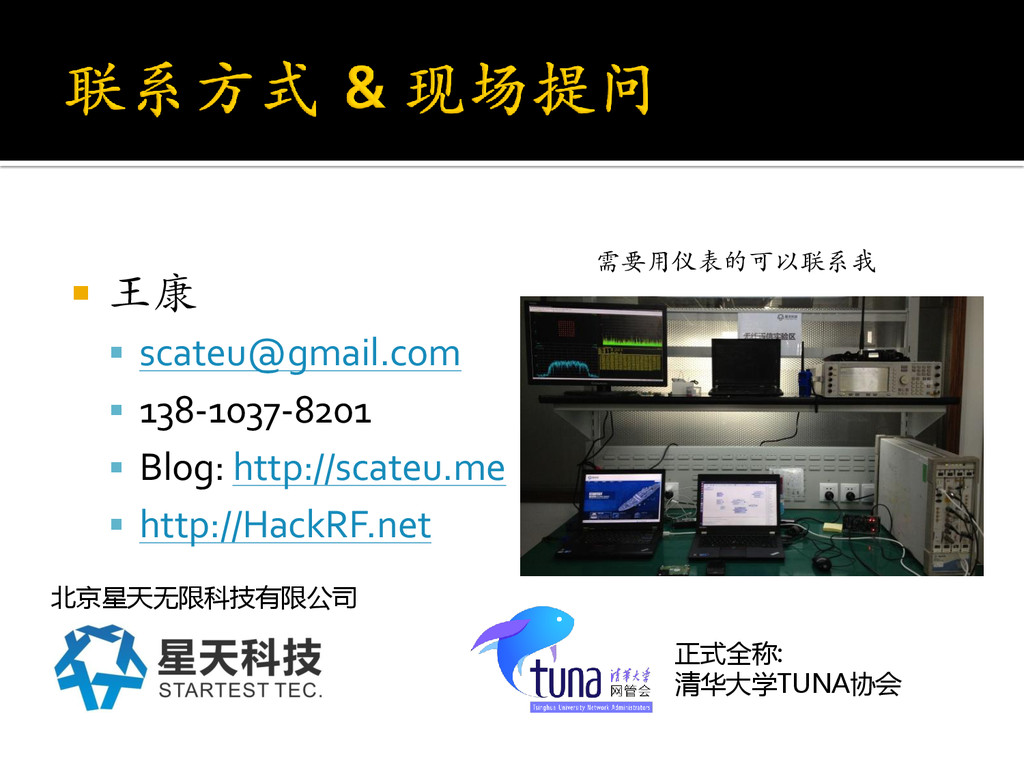

55.  王康  scateu@gmail.com  138-1037-8201  Blog: http://scateu.me  http://HackRF.net 需要用仪表的可以联系我 北京星天无限科技有限公司 正式全称: 清华大学TUNA协会
