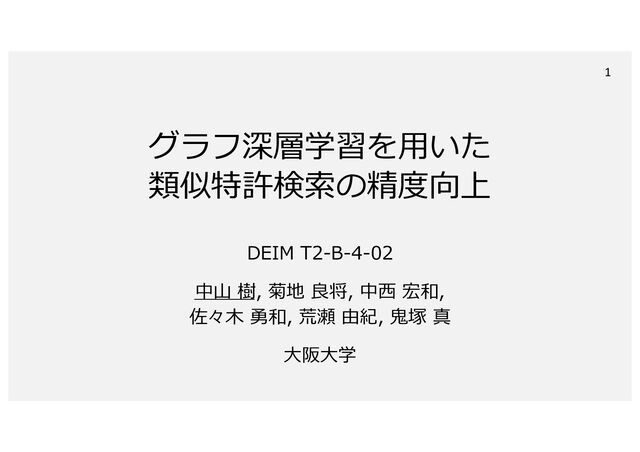

1. 1 DEIM T2-B-4-02 中⼭ 樹, 菊地 良将, 中⻄ 宏和, 佐々⽊ 勇和, 荒瀬 由紀, ⻤塚 真 ⼤阪⼤学 グラフ深層学習を⽤いた 類似特許検索の精度向上
2. 研究背景 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる ・技術動向調査…技術トレンドを調べる ・侵害調査…開発中の製品が他⼈の特許権を侵害していないか調べる ・無効資料調査…他⼈の特許権を無効化する証拠資料を調べる 2
3. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる ・技術動向調査…技術トレンドを調べる ・侵害調査…開発中の製品が他⼈の特許権を侵害していないか調べる ・無効資料調査…他⼈の特許権を無効化する証拠資料を調べる 研究背景 3
4. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 研究背景 4 既存の特許 申請したい発明 … …
5. 研究背景 5 既存の特許 申請したい発明 … … 発明に類似した特許 （類似特許検索） 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 調査範囲を絞る
6. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 研究背景 6 既存の特許 申請したい発明 … … 発明に類似した特許 （類似特許検索） ① ② ③ ④ 新規性調査︕
7. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 研究背景 7 既存の特許 申請したい発明 … … 発明に類似した特許 （類似特許検索） 新規性調査︕ 新規性を否定する特許があり，検索結果に含まれる場合 →特許出願をしない 検索精度︓⾼
8. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 研究背景 8 既存の特許 申請したい発明 … … 発明に類似した特許 （類似特許検索） 新規性調査︕ 新規性を否定する特許があり，検索結果に含まれない場合 →特許出願をするが，特許として認定されない 検索精度︓低
9. 特許検索 ・新規性調査…出願予定の発明が既に特許出願されていないか調べる 研究背景 9 既存の特許 申請したい発明 … … 類似特許検索の精度が重要
10. 既存⼿法 類似特許検索 ・全⽂検索 ・⽂書の分散表現による検索 ・分類情報による検索 10
11. 既存⼿法 類似特許検索 ・全⽂検索 ・⽂書の分散表現による検索 ・分類情報による検索 11 利点︓処理が⾼速 ⽋点︓意味が似ているが表層が異なる単語（例︓ 電圧，電位）を含む特許を⾒つけられない →意味の類似性に基づく検索を⾏いたい クエリ⽂書 ID 単語 ⽂書 1 電位 1,3 2 電圧 2,3 3 抵抗 1,4 ︙ ︙ ︙ 転置インデックス 形態素解析 抵抗/A/と/抵抗/B/ の/電位/差/が… 抵抗Aと抵抗B の電位差が… ⭕ ❌
12. 既存⼿法 類似特許検索 ・全⽂検索 ・⽂書の分散表現による検索 ・分類情報による検索 12 利点︓意味の類似性に基づく検索が可能 ⽋点︓専⾨⽤語や複雑な表現が含まれているため 検索の精度が低い →精度を上げたい 埋め込み モデル ⽂書1 ⽂書2 クエリ⽂書 クエリ⽂書 ⽂書1 ⽂書2 インピーダンス ダイオード アドミタンス ❌ 埋め込み空間
13. 既存⼿法 類似特許検索 ・全⽂検索 ・⽂書の分散表現による検索 ・分類情報による検索 13 利点︓上⼿く活⽤すれば範囲を絞ることができる ⽋点︓分類情報の選択，条件式の作成が難しい →上⼿く活⽤したい 4M118AA03 OR 4M118BA06 →全31377件 Fターム IPC 4M118AA03 →全 1739件 4M118AA03 AND 4M118BA06 →全 1172件 (4M118AA03 AND 4M118BA06) AND (H04N25/704) →全 1件 (4M118AA03 OR 4M118BA06) AND (H04N25/704) →全 20件 4M118AA03︓電荷転送効率の向上 4M118BA06︓半導体結晶型 H04N25/704︓焦点合わせに特に適した画素 クエリ 検索結果
14. 既存⼿法 類似特許検索 ・全⽂検索 →似た意味を持つ単語を⾒つけられない ・⽂書の分散表現による検索 →特許⽂書が難しく，精度が低い ・分類情報による検索 →検索の難易度が⾼い 14 どの⼿法にも問題がある
15. 提案⼿法︓⽅針 ⽅針︓メタデータを類似特許検索に活⽤する メタデータ︓ ・分類情報 ・Fターム…先⾏技術調査に⽤いられる ・IPC…国際特許分類 ・引⽤情報 特許審査官が定めた特許間の関係 拒絶理由，参考⽂献などが存在 15 Fタームの例︓9A001 HZ 01 コンピュータサイエンス コンピュータ⽅法論 ⼈⼯知能 IPCの例︓H 01 C 10/00 電気 電気素⼦ 抵抗器 可調整抵抗器 引⽤情報の例 拒絶理由通知 引⽤⽂献番号( 特開2009-172458号公報 ) 引⽤⽂献番号( 特開2001-104997号公報 ) 引⽤⽂献番号( 特開2008-126128号公報 )
16. 提案⼿法︓⽅針 ⽅針︓メタデータを類似特許検索に活⽤する メタデータ︓ ・分類情報 ・Fターム…先⾏技術調査に⽤いられる ・IPC…国際特許分類 ・引⽤情報 特許審査官が定めた特許間の関係 拒絶理由，参考⽂献などが存在 →これらのメタデータをどのように活⽤するか︖ 16 Fタームの例︓9A001 HZ 01 コンピュータサイエンス コンピュータ⽅法論 ⼈⼯知能 IPCの例︓H 01 C 10/00 電気 電気素⼦ 抵抗器 可調整抵抗器 引⽤情報の例 拒絶理由通知 引⽤⽂献番号( 特開2009-172458号公報 ) 引⽤⽂献番号( 特開2001-104997号公報 ) 引⽤⽂献番号( 特開2008-126128号公報 )
17. 提案⼿法︓⽅針 ⽅針︓メタデータを類似特許検索に活⽤する メタデータ︓ ・分類情報…多クラス分類 ・引⽤情報…2値分類 技術的課題︓ Q︓どのようにメタデータを類似特許検索に活⽤するか︖ 17
18. 提案⼿法︓⽅針 ⽅針︓メタデータを類似特許検索に活⽤する メタデータ︓ ・分類情報…多クラス分類 ・引⽤情報…2値分類 技術的課題︓ Q︓どのようにメタデータを類似特許検索に活⽤するか︖ 解決⽅法︓ A︓分類情報と引⽤情報を⽂書の分散表現に取り⼊れた 特許の特徴量を作成する 18
19. 提案⼿法︓概要 技術的課題︓ Q︓どのようにメタデータを類似特許検索に活⽤するか︖ 解決⽅法︓ A︓分類情報と引⽤情報を⽂書の分散表現に取り⼊れた 特許の特徴量を作成する 特許の特徴量を作成する⼿順 (1) ⽂書の分散表現による初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる引⽤情報の反映 19
20. 提案⼿法︓概要 概要図 20 ຒΊࠐΈ จॻ ຒΊࠐΈ (1) ⽂書の分散表現に よる初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる 引⽤情報の反映 ϕΫτϧݕࡧ
21. 提案⼿法︓(1) ⽂書の分散表現による初期特徴量の作成 21 特許の初期特徴量をSentence-BERT[1]によって作成 ただし，そのままでは特許に関する知識が乏しいため， ファインチューニングを⾏う [1] Reimers, Nils and Gurevych, Iryna, “Sentence-BERT: Sentence Embeddings using Siamese BERT-Networks”, 2019 Sentence-BERT ⽂書2 ⽂書3 ⽂書1 ⽂書2 埋め込み空間 ⽂書1 ⽂書3
22. 提案⼿法︓(1) ⽂書の分散表現による初期特徴量の作成 22 ファインチューニング 𝑇𝑟𝑖𝑝𝑙𝑒𝑡 𝐿𝑜𝑠𝑠 = - (",$,%) ∈)*+$,-./ max 𝑠" − 𝑠$ 0 − 𝑠" − 𝑠% 0 + 𝑚𝑎𝑟𝑔𝑖𝑛, 0 （margin︓距離の差に関する制約の度合い） Sentence-BERT ⽂書2 ⽂書3 ⽂書1 ⽂書2 埋め込み空間 ⽂書1 ⽂書3
23. 提案⼿法︓(1) ⽂書の分散表現による初期特徴量の作成 23 ファインチューニング 𝑇𝑟𝑖𝑝𝑙𝑒𝑡 𝐿𝑜𝑠𝑠 = - (",$,%) ∈)*+$,-./ max 𝑠" − 𝑠$ 0 − 𝑠" − 𝑠% 0 + 𝑚𝑎𝑟𝑔𝑖𝑛, 0 （margin︓距離の差に関する制約の度合い） Sentence-BERT ⽂書2 ⽂書3 ⽂書1 ⽂書2 埋め込み空間 ⽂書1 ⽂書3 anchor positive negative 特許間の 引⽤関係 ランダム に選択
24. 提案⼿法︓(1) ⽂書の分散表現による初期特徴量の作成 24 ファインチューニング 𝑇𝑟𝑖𝑝𝑙𝑒𝑡 𝐿𝑜𝑠𝑠 = - (",$,%) ∈)*+$,-./ max 𝑠" − 𝑠$ 0 − 𝑠" − 𝑠% 0 + 𝑚𝑎𝑟𝑔𝑖𝑛, 0 （margin︓距離の差に関する制約の度合い） Sentence-BERT ⽂書2 ⽂書3 ⽂書1 ⽂書2 埋め込み空間 ⽂書1 ⽂書3 anchor positive negative 𝑠! 𝑠" 𝑠# 特許間の 引⽤関係 ランダム に選択 anchor positive negative
25. 提案⼿法︓(1) ⽂書の分散表現による初期特徴量の作成 25 ファインチューニング 𝑇𝑟𝑖𝑝𝑙𝑒𝑡 𝐿𝑜𝑠𝑠 = - (",$,%) ∈)*+$,-./ max 𝑠" − 𝑠$ 0 − 𝑠" − 𝑠% 0 + 𝑚𝑎𝑟𝑔𝑖𝑛, 0 （margin︓距離の差に関する制約の度合い） Sentence-BERT ⽂書2 ⽂書3 ⽂書1 ⽂書2 埋め込み空間 ⽂書1 ⽂書3 anchor positive negative 𝑠! 𝑠" 𝑠# 特許間の 引⽤関係 ランダム に選択 anchorとpositiveを近づけ， anchorとnegativeを遠ざける anchor positive negative 引⽤関係を踏まえた 分散表現が⽣成できる
26. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 26 特許 Fターム 1 A 2 A, B 3 C, D 4 B 5 D 特許 IPC 1 E 2 E, F 3 F 4 E, F 5 F ，
27. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 27 A 1 2 B C 3 D 4 5 特許 ノード Fターム ノード 特許 Fターム 1 A 2 A, B 3 C, D 4 B 5 D 特許 IPC 1 E 2 E, F 3 F 4 E, F 5 F E 1 2 F 3 4 5 特許 ノード IPC ノード ，
28. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 28 a b d e c f GNN（グラフニューラルネットワーク）… グラフ構造を捉えるニューラルネットワークモデル
29. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 29 GNN（グラフニューラルネットワーク）… グラフ構造を捉えるニューラルネットワークモデル a b d e c f 近傍ノードの特徴量 を取り⼊れる
30. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 30 GNN（グラフニューラルネットワーク）… グラフ構造を捉えるニューラルネットワークモデル a b d e c f a b d e c f d a c a NN NN NN NN a ⾃⾝の特徴量と近傍ノードの特徴量を⽤いて特徴量を更新 2層⽬ 1層⽬
31. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 31 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!!
32. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 32 ノードの特徴量は 隣接ノードの 特徴量で初期化 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! (1) ⽂書の分散 表現による初期 特徴量の作成， で得られた特徴量
33. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 33 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! 1層⽬︓特許ノードから Fタームノードへ伝搬
34. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 34 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! 2層⽬︓Fタームノードから 特許ノードへ伝搬
35. 提案⼿法︓(2) GNNによる分類情報の反映 キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 35 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! ⽂書の分散表現にFタームの 情報を取り⼊れた特徴量𝑋′!"
36. 提案⼿法︓(2) GNNによる分類情報の反映 36   & '      & '      & '    ಛڐϊʔυ *1$ϊʔυ (// 𝑋! 𝑋$ 𝑋! 𝑋′$ 𝑋! # $ 𝑋′$      𝑋′!" キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 (1) ⽂書の分散 表現による初期 特徴量の作成， で得られた特徴量 ノードの特徴量は 隣接ノードの 特徴量で初期化 ⽂書の分散表現にIPCの 情報を取り⼊れた特徴量𝑋′!$
37. 提案⼿法︓(2) GNNによる分類情報の反映 37 ⽂書の分散表現に，Fタームの情報を取り⼊れた𝑋′#$ と，IPCの情報を取り⼊れ𝑋′#% を連結する(𝑋′# )．その後，線形層を通して最終的な特徴量𝑋′′# を得る．
38. 提案⼿法︓(3) 2値分類タスクによる引⽤情報の反映 38 キーアイデア︓ 2値分類タスクを解くことで引⽤情報を反映させる 1 3 , , neg pair pos pair pair      ಛڐϊʔυ neg pair pos pair 2 4 𝑋′′! 特許間の 引⽤関係 ランダム に選択
39. 提案⼿法︓(3) 2値分類タスクによる引⽤情報の反映 39 キーアイデア︓ 2値分類タスクを解くことで引⽤情報を反映させる 1 3 , , 0.8 0.1 neg pair スコア(& 𝑦) pos pair 正解(𝑦) 1 0 pair      ಛڐϊʔυ neg pair pos pair 2 4 𝑋′′! MLP 特許間の 引⽤関係 ランダム に選択
40. 提案⼿法︓(3) 2値分類タスクによる引⽤情報の反映 40 キーアイデア︓ 2値分類タスクを解くことで引⽤情報を反映させる 1 3 , , 0.8 0.1 neg pair 𝐵𝑖𝑛𝑎𝑟𝑦 𝐶𝑟𝑜𝑠𝑠 𝐸𝑛𝑡𝑟𝑜𝑝𝑦 𝐿𝑜𝑠𝑠 𝐵𝐶𝐸𝐿𝑜𝑠𝑠 = −𝑦・ log 4 𝑦 − 1 − 𝑦 ・log(1 − 4 𝑦) スコア(& 𝑦) pos pair 正解(𝑦) 1 0 pair      ಛڐϊʔυ neg pair pos pair 2 4 𝑋′′! MLP このロスを最⼩化することで， 𝑋′′" が引⽤関係の有無が予測できるような特徴量になることが期待される 特許間の 引⽤関係 ランダム に選択
41. 提案⼿法︓(3) 2値分類タスクによる引⽤情報の反映 41 キーアイデア︓ 2値分類タスクを解くことで引⽤情報を反映させる 1 3 4 5 , , 0.8 0.1 neg pair 𝐵𝑖𝑛𝑎𝑟𝑦 𝐶𝑟𝑜𝑠𝑠 𝐸𝑛𝑡𝑟𝑜𝑝𝑦 𝐿𝑜𝑠𝑠 𝐵𝐶𝐸𝐿𝑜𝑠𝑠 = −𝑦・ log 4 𝑦 − 1 − 𝑦 ・log(1 − 4 𝑦) スコア(& 𝑦) pos pair 正解(𝑦) 1 0 pair      ಛڐϊʔυ hard neg pair neg pair pos pair hard neg pair 2 4 , 0.4 0.2 𝑋′′! (1) ⽂書の分散表現による 初期特徴量の作成， で得た特徴量が似ているが， 引⽤関係のないペア MLP 引⽤関係の判定が難しいネガティブペアを学習に取り⼊れることで， 𝑋′′! をより検索に有効な特徴量にする
42. 提案⼿法︓全体のアーキテクチャ 42 ຒΊࠐΈ จॻ ຒΊࠐΈ (1) ⽂書の分散表現に よる初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる 引⽤情報の反映 ϕΫτϧݕࡧ
43. 提案⼿法︓全体のアーキテクチャ 43 ຒΊࠐΈ จॻ ຒΊࠐΈ (1) ⽂書の分散表現に よる初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる 引⽤情報の反映 ϕΫτϧݕࡧ 学習時，推論時 学習時のみ
44. 実験1︓⼿法の⽐較 ・⽬的︓提案⼿法が類似特許検索に有効か検証する ・評価指標︓MEAN Recall@K...漏れなく類似特許を⾒つけることが⽬標 ・実験設定 ・データセット ・IPC︓A〜H 8種類のうち，D，Eの2種類を使⽤ ・分割は，train : validation : test = 8:1:1 （特許の申請⽇順） 44 IPC （国際特許分類） 概要 特許数 Fターム数 1つの特許あたりの 平均Fターム数 IPC数 1つの特許あたりの 平均IPC数 平均引⽤数 D 繊維，紙 164075 74783 27.20 2807 2.53 1.24 E 固定構造物 470066 106855 12.03 3075 1.76 1.27
45. 実験1︓⼿法の⽐較 45 [2] Hamilton, Will, Zhitao Ying, and Jure Leskovec, "Inductive representation learning on large graphs.”, 2017 ⼿法 詳細 要約⽂ メタデータ 引⽤情報 分類情報 全⽂検索 Elasticsearch 転置インデックス ー ー ⽂書の分散表現による検索 Sentence-BERT 分散表現 ファイン チューニング ー 分類情報による検索 FタームのJaccard係数 ー ー Fタームを使⽤ 提案⼿法 GNNに GraphSAGE[2]を使⽤ 分散表現 ファイン チューニング BCE loss FタームとIPCを使⽤ （⼆部グラフ） ・⽐較⼿法
46. 実験1︓⼿法の⽐較 ・実験結果 両⽅のデータセットで，既存⼿法を上回る再現率を⽰した 46 IPC D IPC E
47. 実験2︓ablation study ⽬的︓提案⼿法の各要素が，再現率の向上に貢献しているか調べる ・評価指標，実験設定︓「実験1︓⼿法の⽐較」と同じ ・取り除く要素︓Fターム，IPC，ハードネガティブ 47 Fターム IPC ハードネガティブ
48. 実験2︓ablation study 48 ・実験結果 各要素が再現率の向上に貢献していることが確認できた ⼿法 Recall@100（IPC D） Recall@100（IPC E） 提案⼿法 0.482 0.421 w/o Fターム 0.446 0.396 w/o IPC 0.464 0.385 w/o ハードネガティブ 0.456 0.415 表︓ablation studyの結果
49. まとめ 本研究の⽬的︓類似特許検索の精度向上 提案⼿法︓メタデータ（分類情報，引⽤情報）を⽤いて類似特許検索の精度を向上させる →分類情報を⼆部グラフに，引⽤情報を損失関数に使⽤する 実験結果︓既存⼿法を上回る再現率を達成 今後の課題︓ ・スケーラビリティ…より多くのデータを⼀度に扱えるように ・分類情報に対するロバスト性の評価 …分類情報の⼊⼒が少ない場合や，間違っている場合に 提案⼿法の再現率がどの程度低下するか調べる． 49
50. 付録︓提案⼿法，全体のアーキテクチャ 50 ຒΊࠐΈ จॻ ຒΊࠐΈ (1) ⽂書の分散表現に よる初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる 引⽤情報の反映 ϕΫτϧݕࡧ 学習時，推論時 学習時のみ
51. 付録︓提案⼿法，全体のアーキテクチャ（訓練時） 51 ຒΊࠐΈ จॻ ຒΊࠐΈ (1) ⽂書の分散表現に よる初期特徴量の作成 (2) GNNによる分類情報の反映 (3) 2値分類タスクによる 引⽤情報の反映 逆伝搬 順伝搬
52. 付録︓提案⼿法，全体のアーキテクチャ（推論時） 52 ຒΊࠐΈ จॻ ຒΊࠐΈ
53. 付録︓GraphSAGE キーアイデア︓ 分類情報を基に⼆部グラフを作成し， GNNによって多クラス分類の情報を特徴量に反映 53 ノードの特徴量は 隣接ノードの 特徴量で初期化 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! (1) ⽂書の分散 表現による初期 特徴量の作成， で得られた特徴量
54. 付録︓GraphSAGE 54 "   # $  %   "   # $  %   ಛڐϊʔυ 'λʔϜϊʔυ "   # $  %   (// 𝑋! 𝑋" 𝑋! 𝑋′" 𝑋! # " 𝑋′"      𝑋′!! <latexit sha1_base64="FBuHI1tOqsEYDYbeDFZcvU5aksI=">AAADBnichVFNSxtRFL0zrTa1amKFWujm0WBNKIQXkVYEQS0FN4rRxgiODDOTl/h0vph5CdFhFu7EP+Ciqxa6kIK74rbQjX/ARX5BEZcW3LjonQ9arFTvMPPuO/ec+86bq7sm9wWlXUl+8LCn91Hmcd+T/oHBbG7o6arvtDyDVQ3HdLw1XfOZyW1WFVyYbM31mGbpJqvp2++ieq3NPJ879gex47INS2vavMENTSCk5vYU3Qo64ZgaBG4jVHlIponi86alFaJKLVQjnChG3REk4SIS8V6ThDB2gyFYRwQL72cXkdZQt4jCbRIsxpQCyophSP6ciPWwSNRcnpZoHOR2Uk6TPKSx5OROQIE6OGBACyxgYIPA3AQNfHzWoQwUXMQ2IEDMw4zHdQYh9KG2hSyGDA3Rbfw2cbeeojbuo55+rDbwFBNfD5UERukZPaKX9JR+pef0+r+9grhH5GUHVz3RMlfNHjxfubpXZeEqYPOv6k7PAhowGXvl6N2NkegWRqJv7x5erkwtjwav6Gd6gf4/0S79gTew27+MLxW2/PEOPzp6wT+GAyr/O47byep4qfymNFGZyM/MpaPKwAt4CQWcx1uYgXlYgir2/ykNSM+kEXlfPpa/yScJVZZSzTDcCPn7b6BTwes=</latexit> x0 pfi = (Wpf · xpi + W 0 pf · MEANfj 2Npf (pi) x0 fj ) <latexit sha1_base64="n8oayl1lcWfWaEY8djT5SH1DlSc=">AAADAHichVFJSxxBFH7dJnHJYo9eBC+Fg3EkMNQEUREEFwK5RNzGEWxputuaSTm90V0zqE1dPPoHPHhKIJCQg3gSvHrJH/Dg0WPIUSGXHPJ6IZtEX9Ndr773fa+/qmcFDo8EpZeK2vHg4aPOru6ex0+ePuvVCn1rkd8KbVa1fccP1y0zYg73WFVw4bD1IGSmazmsZjXnk3qtzcKI+96q2A3Ypms2PF7ntikQMrRYt9x4R44Ycd3gkkwTPeIN1ywlcE0iKolub/mCZLyc9oJk9ZE/CYLtiPjNq9kFZAXGNtG5R+IFzOuyhKpRKX81wbIko4ZWpGWaBrmdVPKkCHks+top6LAFPtjQAhcYeCAwd8CECJ8NqACFALFNiBELMeNpnYGEHtS2kMWQYSLaxG8Ddxs56uE+6Rmlahv/4uAbopLAML2gn+g1/UI/06/0x397xWmPxMsurlamZYHRezCw8v1elYurgLe/VXd6FlCHydQrR+9BiiSnsDN9e+/wemVqeTh+Tt/Tb+j/Hb2k53gCr31jf1hiy0d3+LHQC94YDqjy7zhuJ2svy5Xx8tjSWHFmLh9VFwzCEJRwHhMwA69hEarY/0rpVDSloO6rH9Vj9SSjqkqu6Ye/Qj37CUaQv0A=</latexit> x0 fi = (Wf · xfi + W 0 f · MEANpj 2Npf (fi) xpj )
55. 付録︓試しているアイデア ・全⽂検索の良さを取り⼊れたい →重要な単語を含んでいるものに⾼いスコアを付ける アイデア︓単語もノードとして扱う 55 "   # $  %   "   # $  %   ಛڐϊʔυ ୯ޠϊʔυ "   # $  %   𝑋! 𝑋% 𝑋! 𝑋′% 𝑋! # % 𝑋′%      𝑋′!# 電位 電圧 抵抗 電⼒
56. 付録︓パラメータセンシティビティ ⽬的︓ハードネガティブに関するパラメータによる再現率の変化を調べる ・評価指標，実験設定︓「実験1︓⼿法の⽐較」と同じ ・変化させるパラメータ︓ハードネガティブペアの正解ラベル 56 ハードネガティブペアの正解ラベル
57. 付録︓パラメータセンシティビティ ・実験結果 ハードネガティブペアの正解ラベルを調整することで再現率が向上 57 IPC D IPC E
