How to protect the tokyo olympic heat stroke.

Transcript

1. 東京オリンピックの熱中症対策 特に新しいアイデアでは無いが取り組む必要性を感 じて応募 EnOcean 温度センサを使用したラ ンナーの温度管理
2. 作成の動機となった情報 • 東京五輪の暑さ対策で散水実験（下記）も行わ れているが、事前の調査では不十分？ • リアルタイムの監視が必要では？

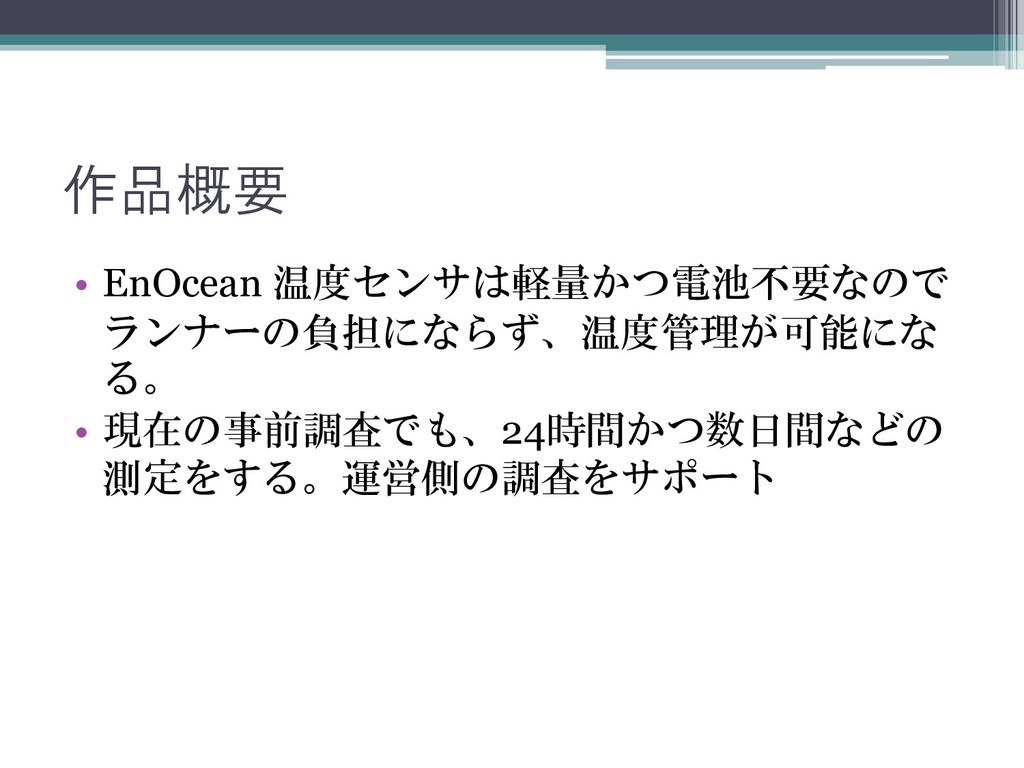

3. 作品概要 • EnOcean 温度センサは軽量かつ電池不要なので ランナーの負担にならず、温度管理が可能にな る。 • 現在の事前調査でも、24時間かつ数日間などの 測定をする。運営側の調査をサポート

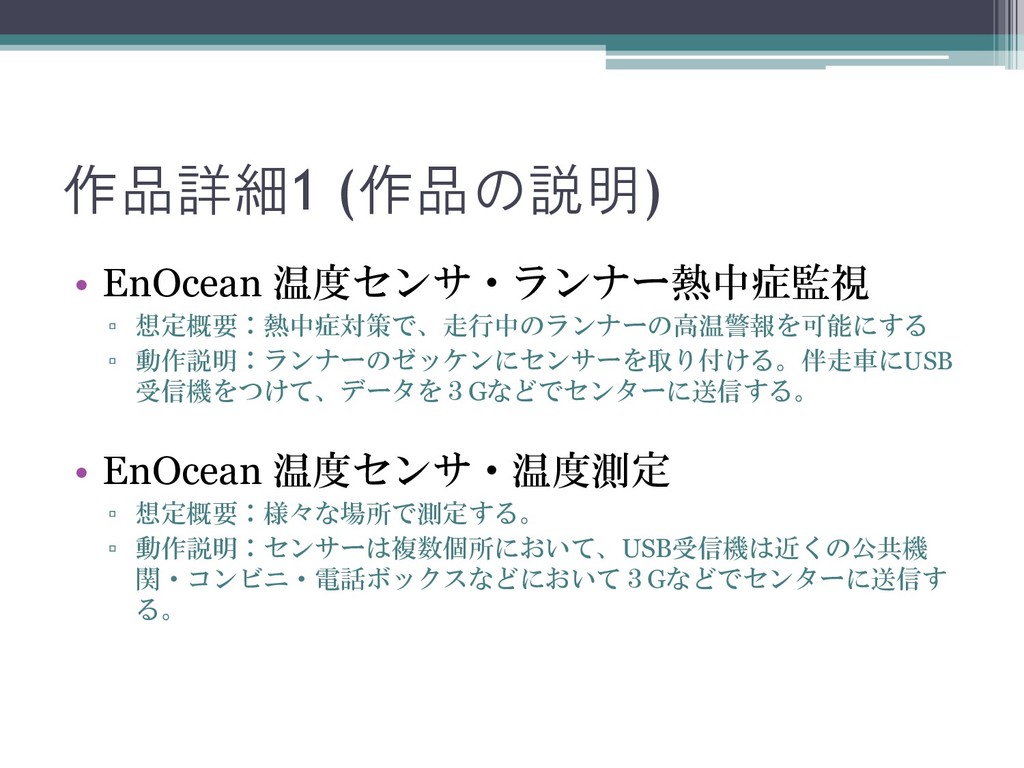

4. 作品詳細1 (作品の説明) • EnOcean 温度センサ・ランナー熱中症監視 ▫ 想定概要：熱中症対策で、走行中のランナーの高温警報を可能にする ▫ 動作説明：ランナーのゼッケンにセンサーを取り付ける。伴走車にUSB 受信機をつけて、データを３Gなどでセンターに送信する。 • EnOcean 温度センサ・温度測定 ▫ 想定概要：様々な場所で測定する。 ▫ 動作説明：センサーは複数個所において、USB受信機は近くの公共機 関・コンビニ・電話ボックスなどにおいて３Gなどでセンターに送信す る。

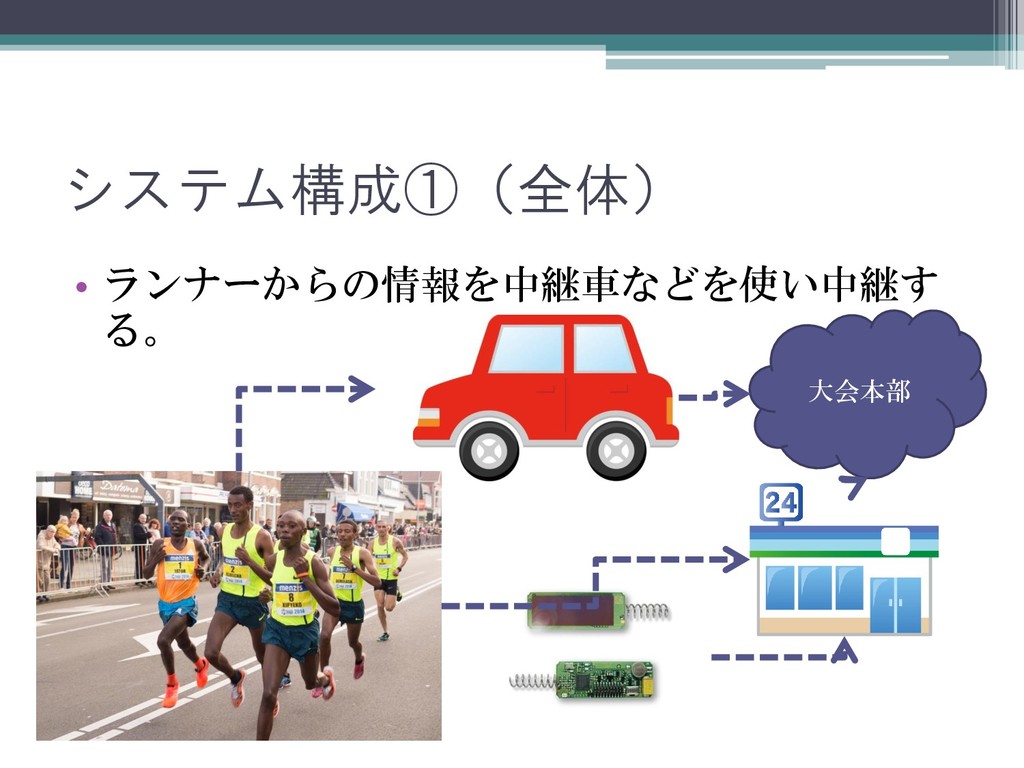

5. システム構成①（全体） • ランナーからの情報を中継車などを使い中継す る。 大会本部

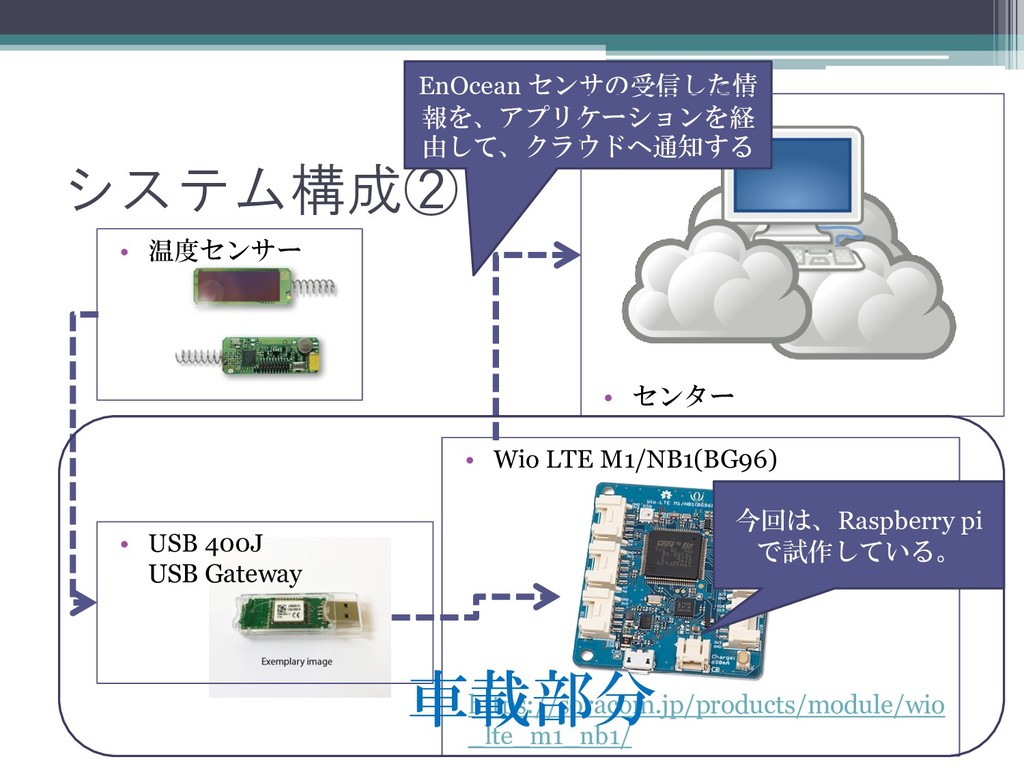

6. システム構成② • 温度センサー • USB 400J USB Gateway EnOcean センサの受信した情 報を、アプリケーションを経 由して、クラウドへ通知する https://soracom.jp/products/module/wio _lte_m1_nb1/ • Wio LTE M1/NB1(BG96) • センター 今回は、Raspberry pi で試作している。 車載部分

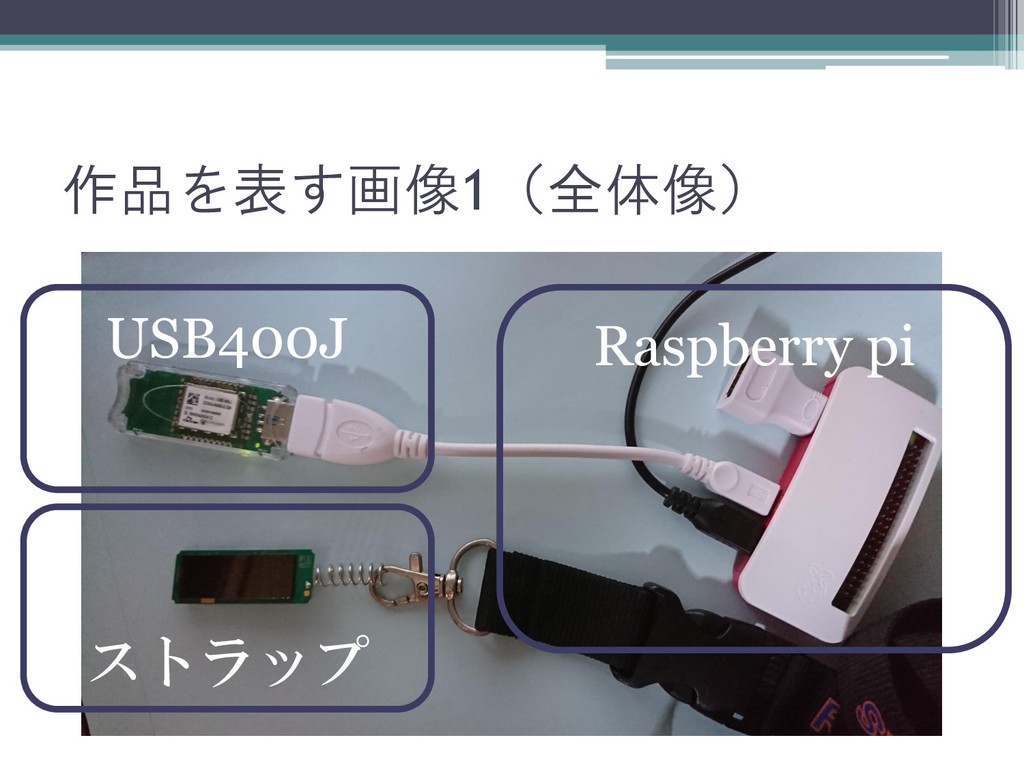

7. 作品を表す画像1（全体像） USB400J Raspberry pi ストラップ

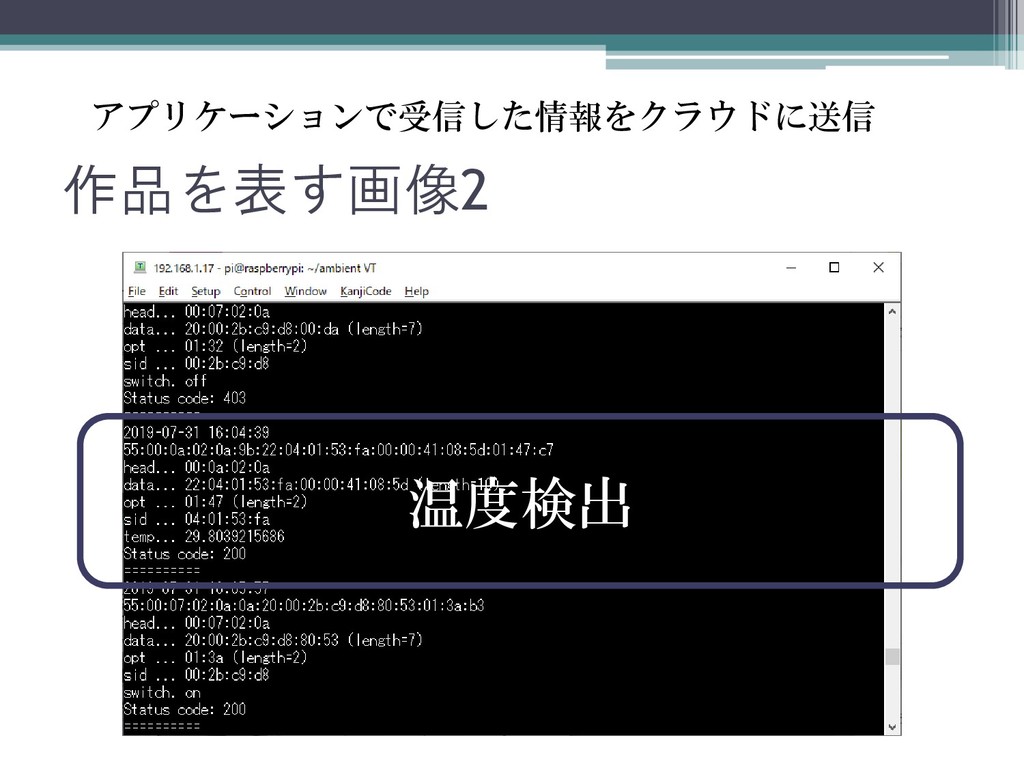

8. 作品を表す画像2 アプリケーションで受信した情報をクラウドに送信 温度検出

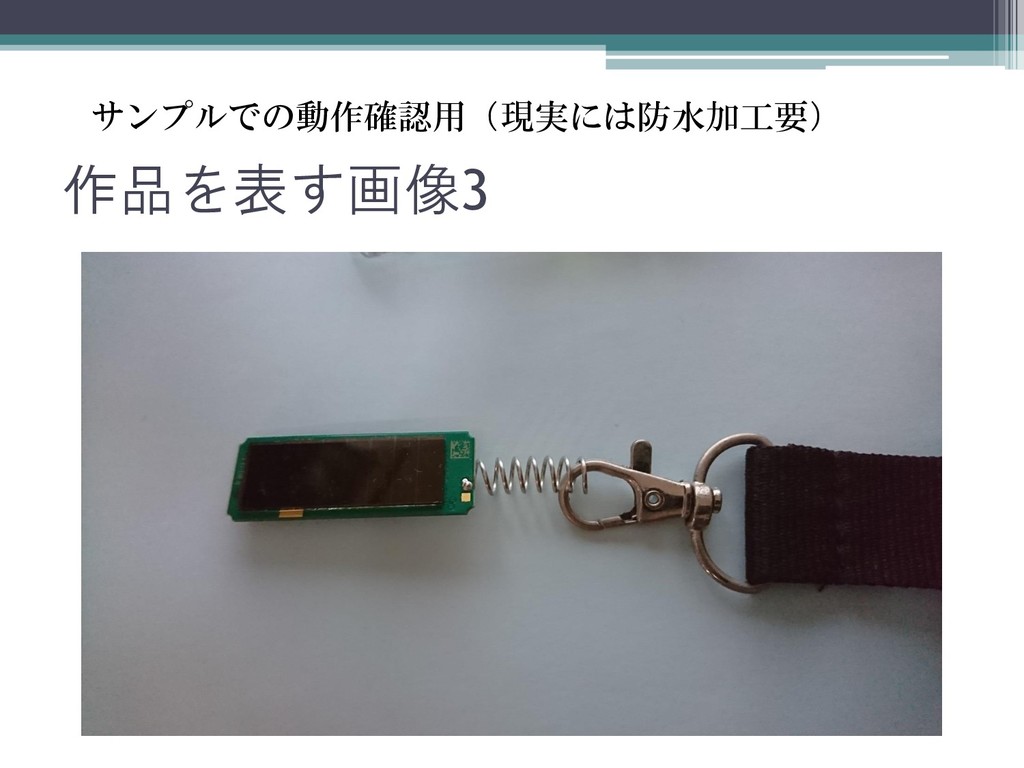

9. 作品を表す画像3 熱中症警告画面（詳細） 地図を表示することで直感的に場所が分かる様にしている。 サンプルでの動作確認用（現実には防水加工要）

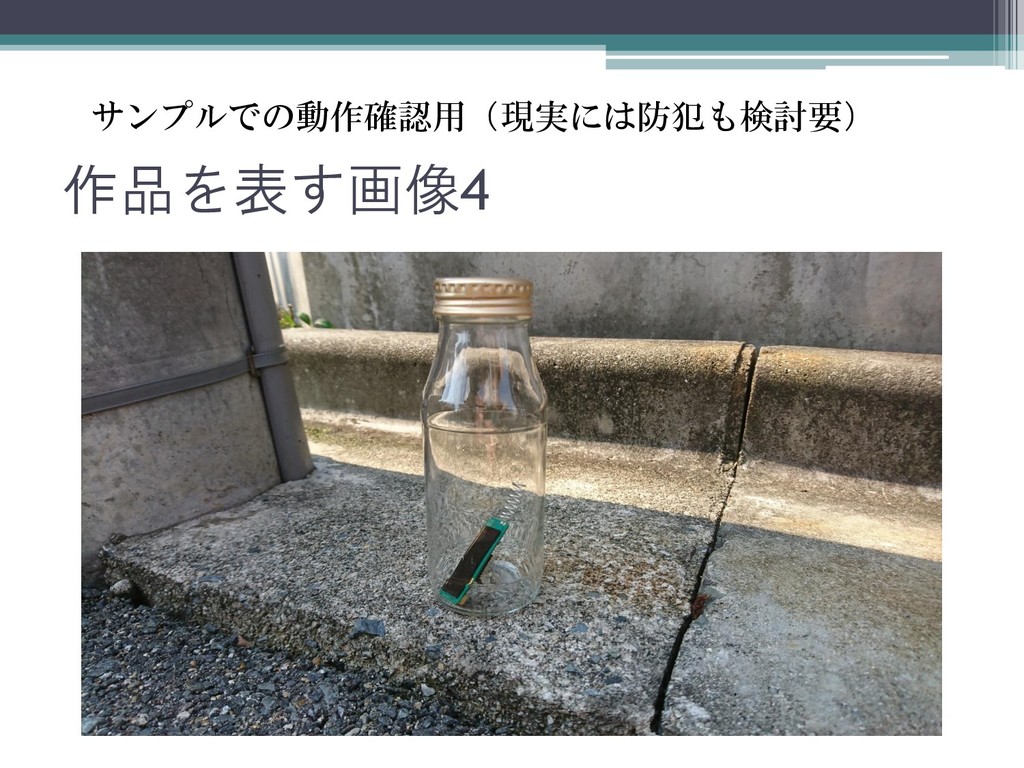

10. 作品を表す画像4 サンプルでの動作確認用（現実には防犯も検討要）

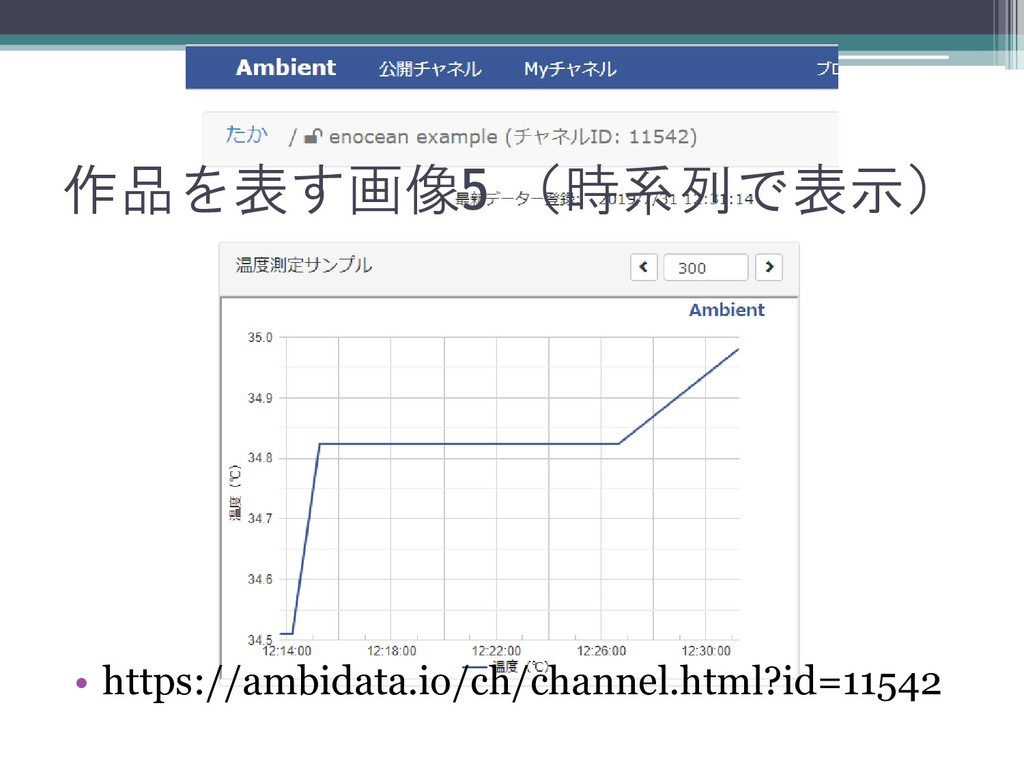

11. • https://ambidata.io/ch/channel.html?id=11542 作品を表す画像5 （時系列で表示）

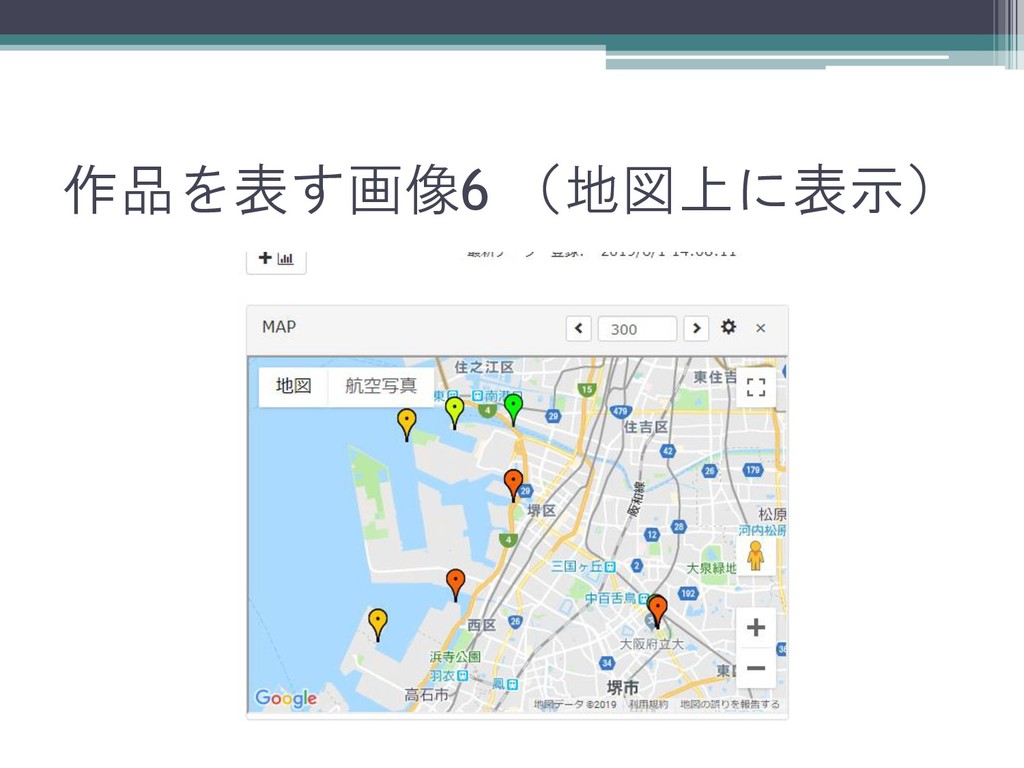

12. 作品を表す画像6 （地図上に表示）

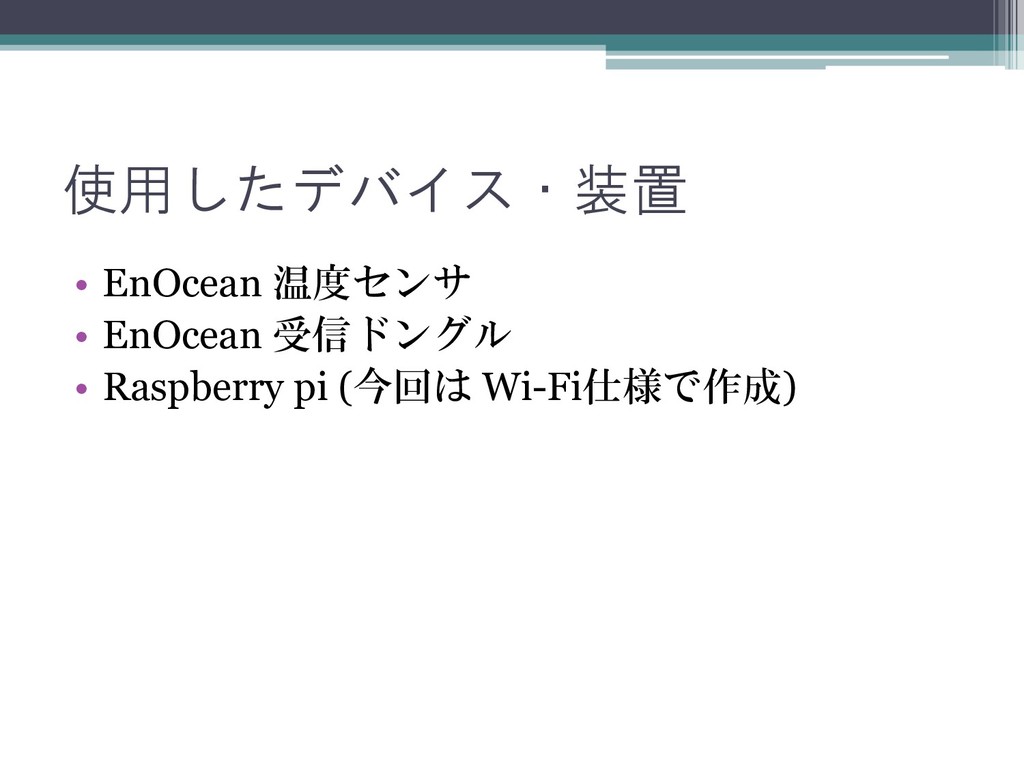

13. 使用したデバイス・装置 • EnOcean 温度センサ • EnOcean 受信ドングル • Raspberry pi (今回は Wi-Fi仕様で作成)

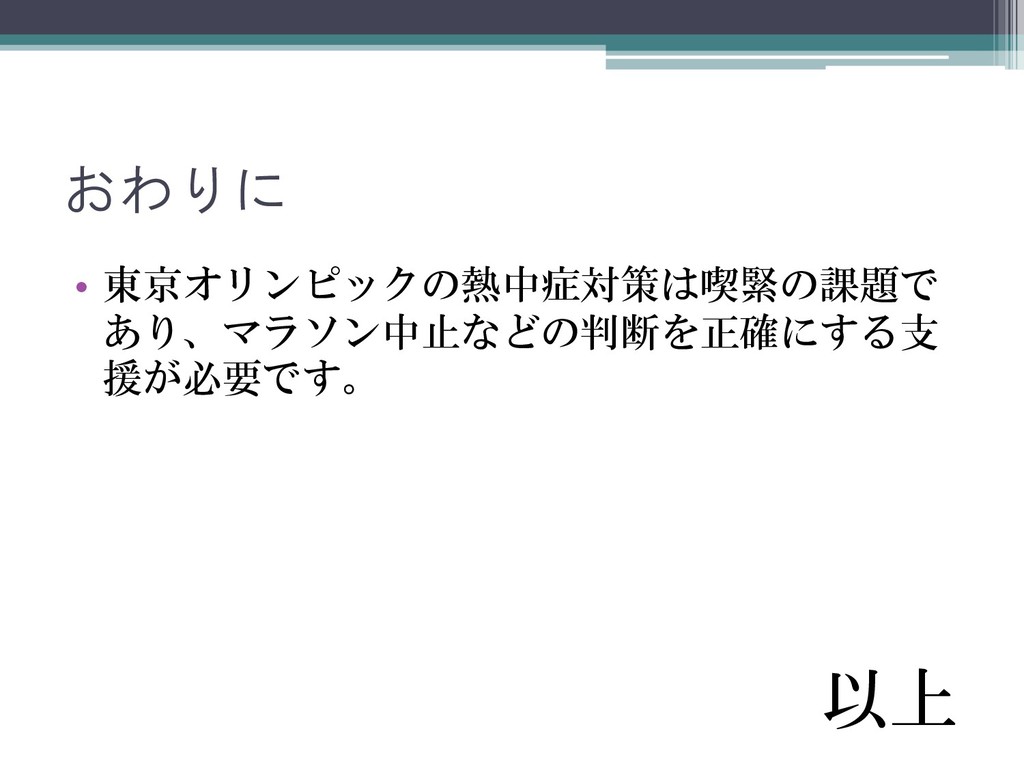

14. おわりに • 東京オリンピックの熱中症対策は喫緊の課題で あり、マラソン中止などの判断を正確にする支 援が必要です。 以上
