IoT システム統合環境 VirIoT のサービスメッシュ化

2025年3月25日に行われた、電子情報通信学会 総合大会にて発表を行ったスライドです。
(https://pub.confit.atlas.jp/ja/event/general2025/session/112K01-08)

Transcript

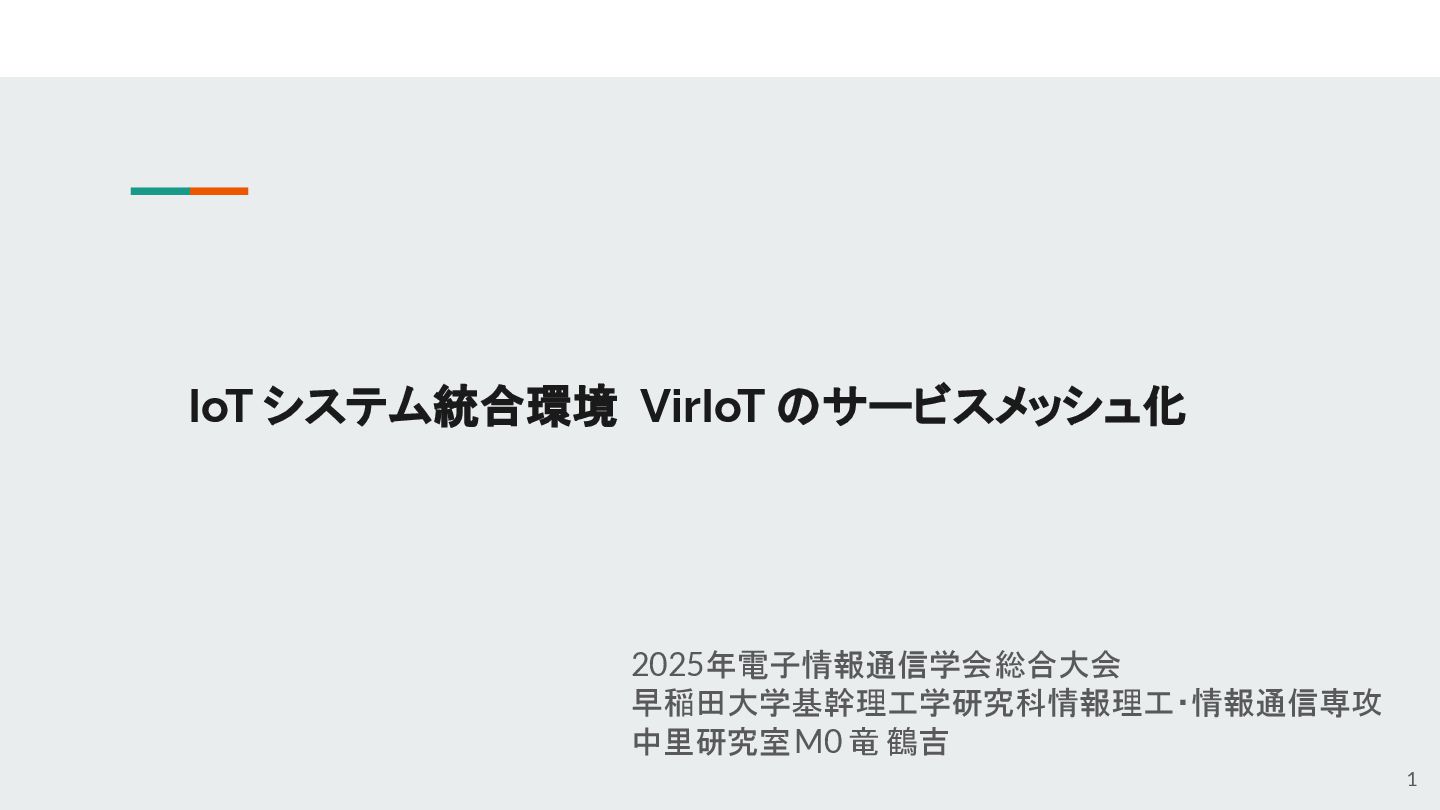

1. IoT システム統合環境 VirIoT のサービスメッシュ化 2025年電子情報通信学会 総合大会 早稲田大学基幹理工学研究科情報理工・情報通信専攻 中里研究室 M0 竜 鶴吉 1

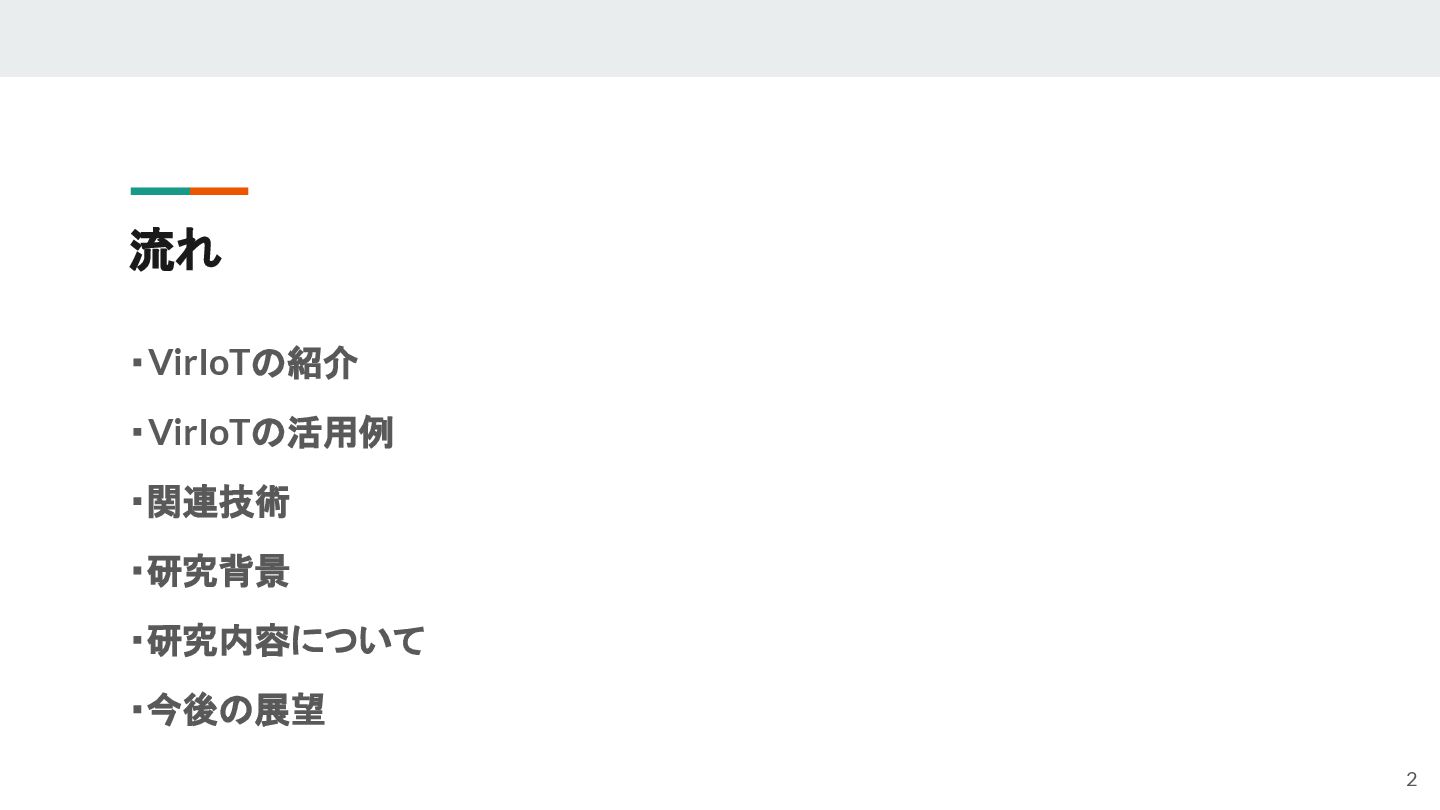

2. 流れ ・VirIoTの紹介 ・VirIoTの活用例 ・関連技術 ・研究背景 ・研究内容について ・今後の展望 2

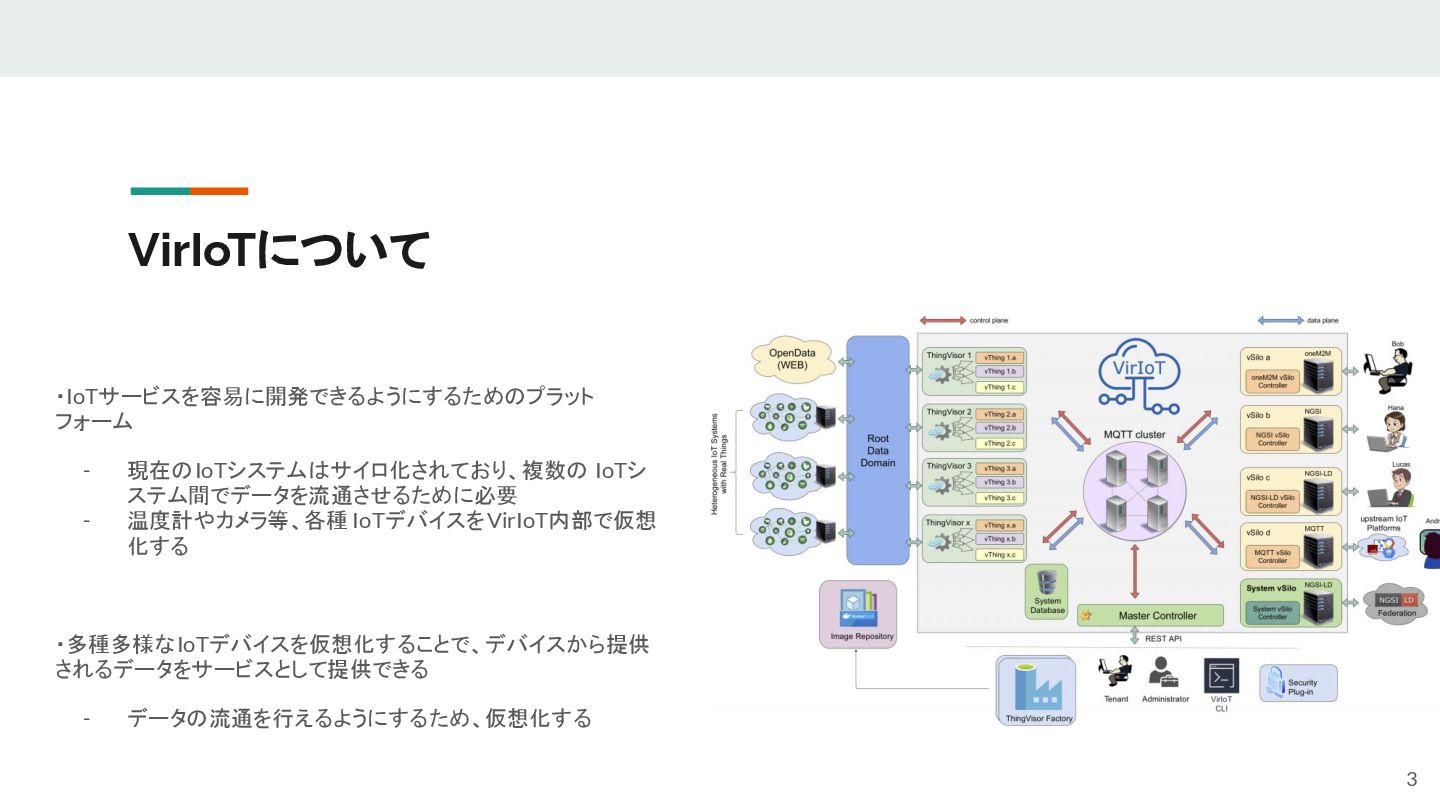

3. VirIoTについて ・IoTサービスを容易に開発できるようにするためのプラット フォーム - 現在のIoTシステムはサイロ化されており、複数の IoTシ ステム間でデータを流通させるために必要 - 温度計やカメラ等、各種 IoTデバイスをVirIoT内部で仮想 化する ・多種多様なIoTデバイスを仮想化することで、デバイスから提供 されるデータをサービスとして提供できる - データの流通を行えるようにするため、仮想化する 3

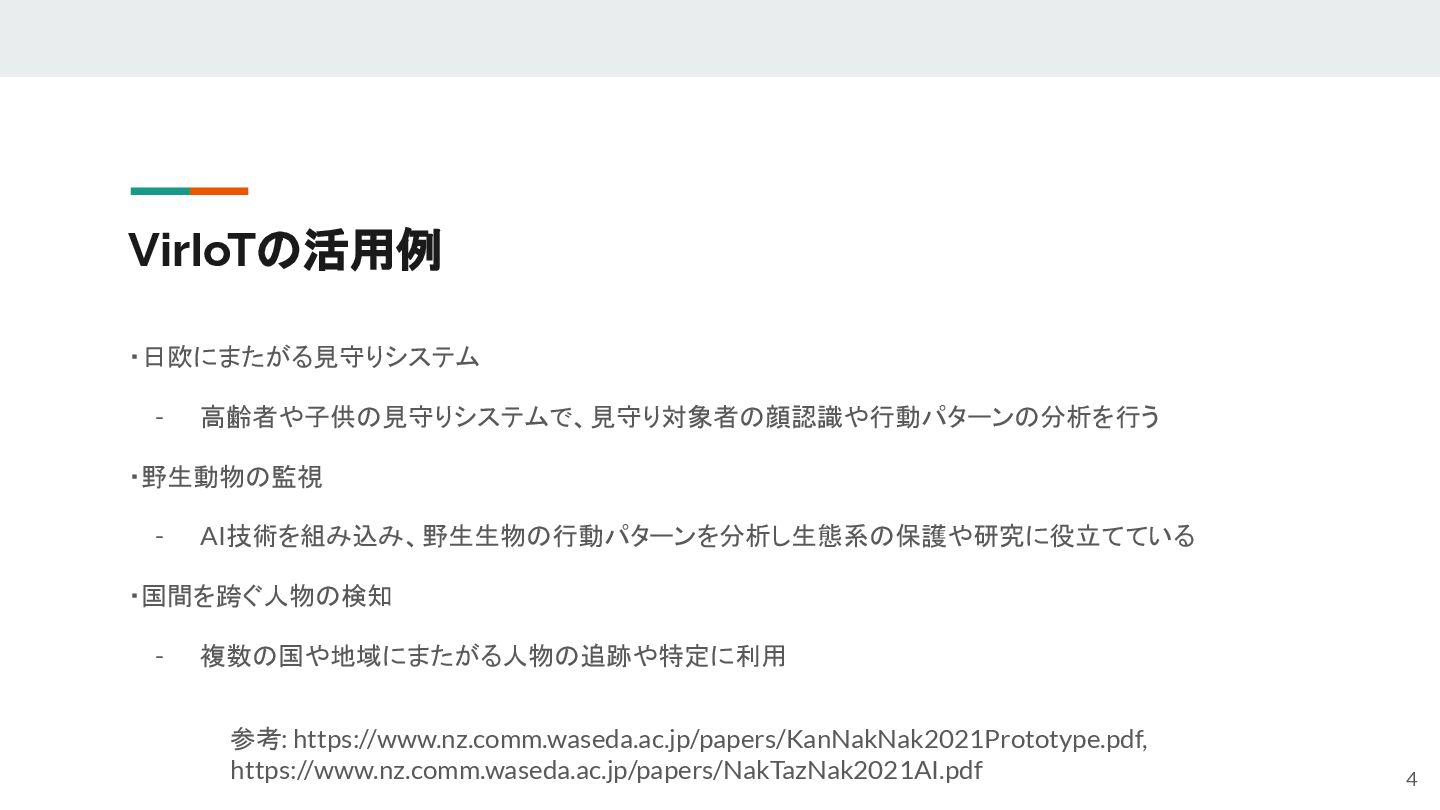

4. VirIoTの活用例 ・日欧にまたがる見守りシステム - 高齢者や子供の見守りシステムで、見守り対象者の顔認識や行動パターンの分析を行う ・野生動物の監視 - AI技術を組み込み、野生生物の行動パターンを分析し生態系の保護や研究に役立てている ・国間を跨ぐ人物の検知 - 複数の国や地域にまたがる人物の追跡や特定に利用 参考: https://www.nz.comm.waseda.ac.jp/papers/KanNakNak2021Prototype.pdf, https://www.nz.comm.waseda.ac.jp/papers/NakTazNak2021AI.pdf 4

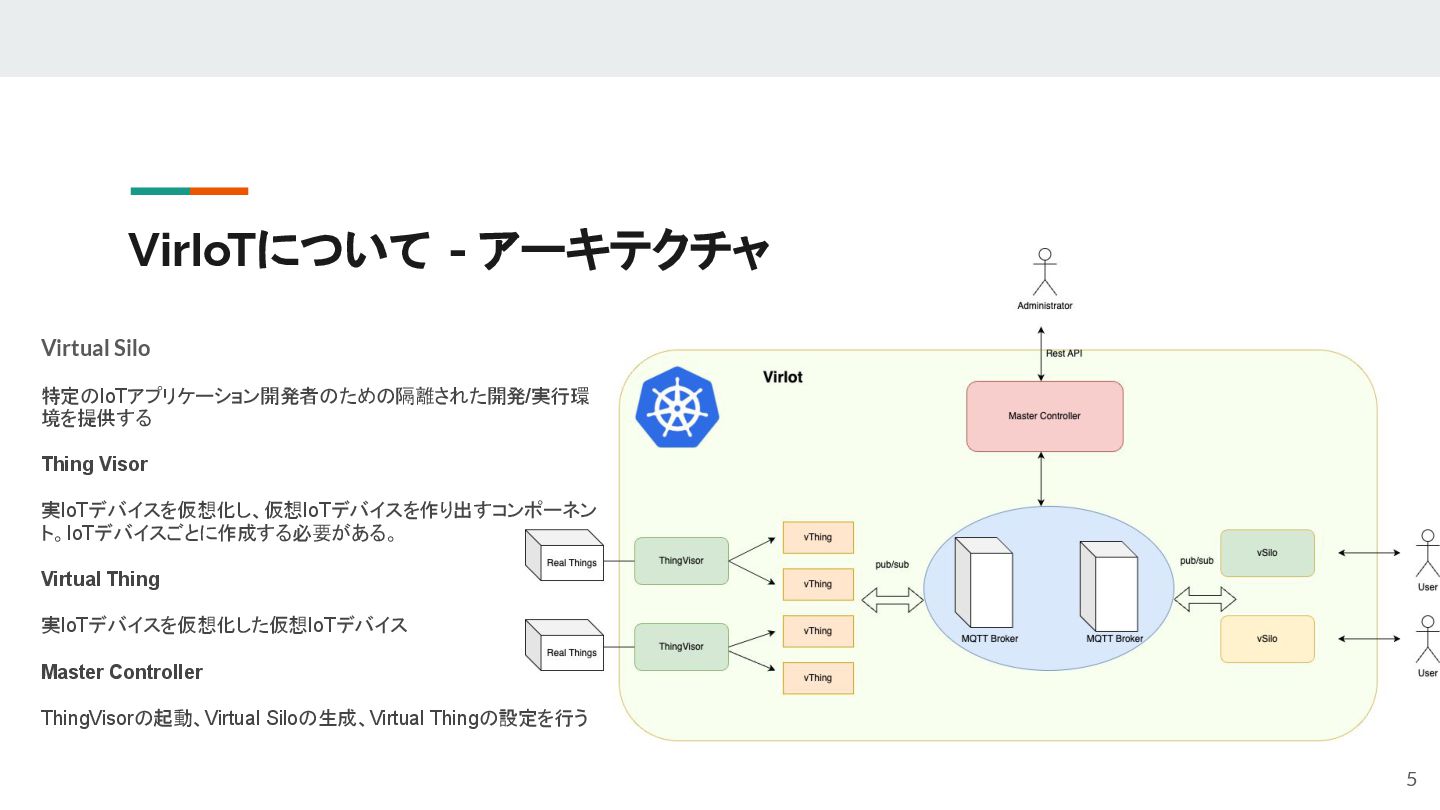

5. VirIoTについて - アーキテクチャ Virtual Silo 特定のIoTアプリケーション開発者のための隔離された開発/実行環 境を提供する Thing Visor 実IoTデバイスを仮想化し、仮想IoTデバイスを作り出すコンポーネン ト。IoTデバイスごとに作成する必要がある。 Virtual Thing 実IoTデバイスを仮想化した仮想IoTデバイス Master Controller ThingVisorの起動、Virtual Siloの生成、Virtual Thingの設定を行う 5
6. サービスメッシュとは ・一つのサービスを複数のマイクロサービスに分割し、各マ イクロサービスのコンテナにつき一つのサイドカーを持つ構 造 ・サイドカーは、通信の抽象化を行いメインコンテナの負担 を軽減し、マイクロサービスの作成を容易にする ・この考え方をThing Visorに適用し、IoTデバイスごとに作 成する必要のあるThing Visorの作成を容易にする(サイド カーを用いて一部の処理を抽象化 ) 6

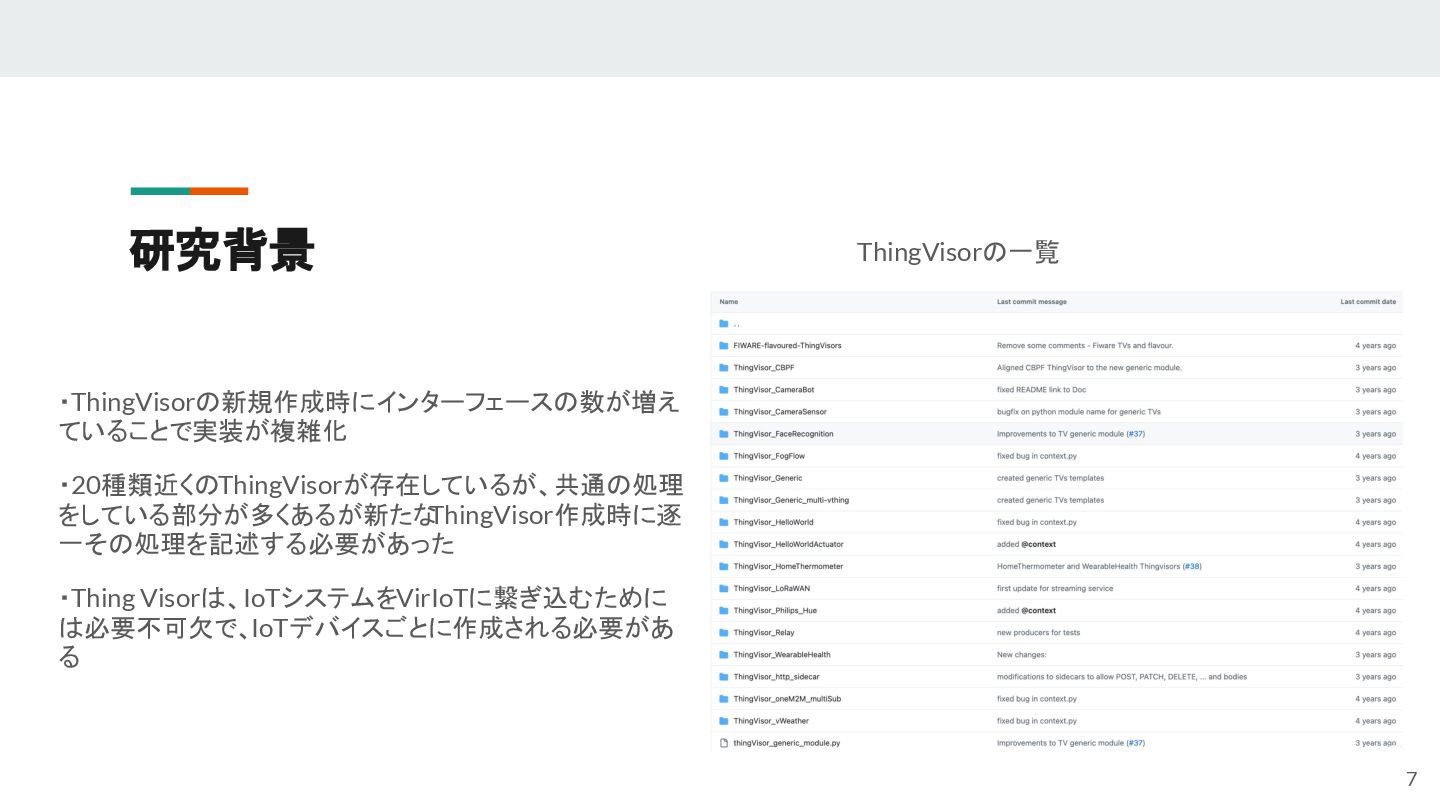

7. 研究背景 ・ThingVisorの新規作成時にインターフェースの数が増え ていることで実装が複雑化 ・20種類近くのThingVisorが存在しているが、共通の処理 をしている部分が多くあるが新たな ThingVisor作成時に逐 一その処理を記述する必要があった ・Thing Visorは、IoTシステムをVirIoTに繋ぎ込むために は必要不可欠で、IoTデバイスごとに作成される必要があ る ThingVisorの一覧 7

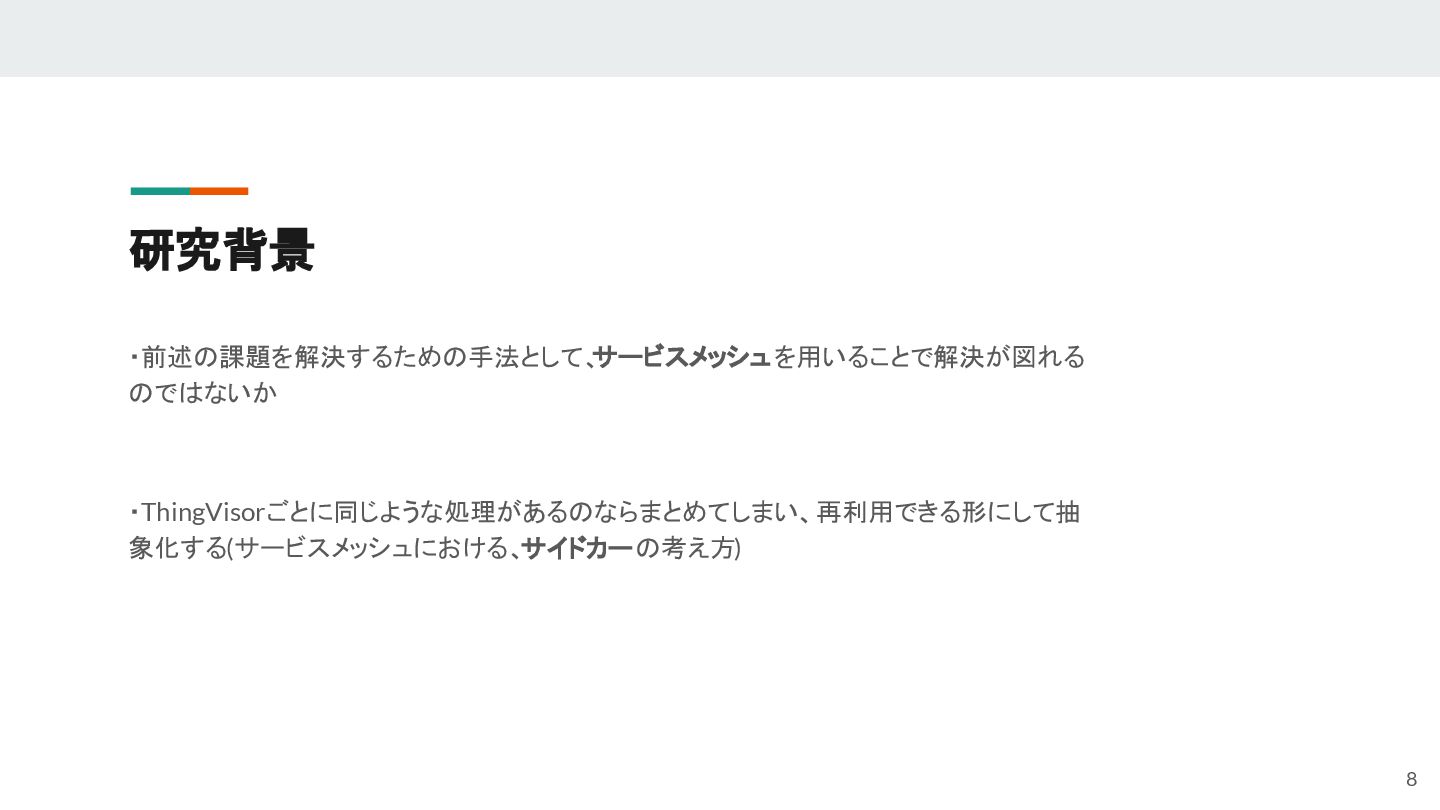

8. 研究背景 ・前述の課題を解決するための手法として、 サービスメッシュを用いることで解決が図れる のではないか ・ThingVisorごとに同じような処理があるのならまとめてしまい、再利用できる形にして抽 象化する(サービスメッシュにおける、 サイドカーの考え方) 8

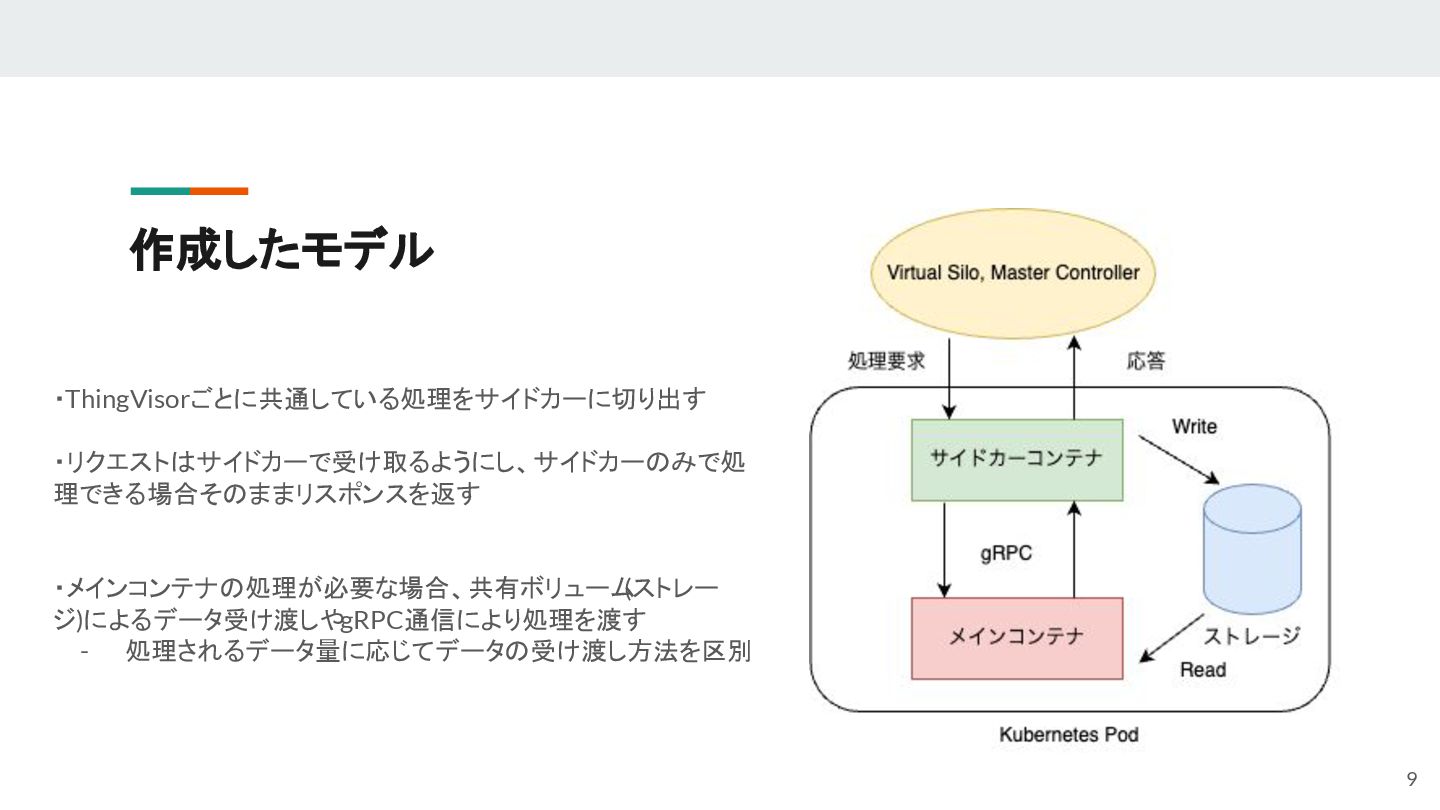

9. 作成したモデル ・ThingVisorごとに共通している処理をサイドカーに切り出す ・リクエストはサイドカーで受け取るようにし、サイドカーのみで処 理できる場合そのままリスポンスを返す ・メインコンテナの処理が必要な場合、共有ボリューム (ストレー ジ)によるデータ受け渡しやgRPC通信により処理を渡す - 処理されるデータ量に応じてデータの受け渡し方法を区別 9

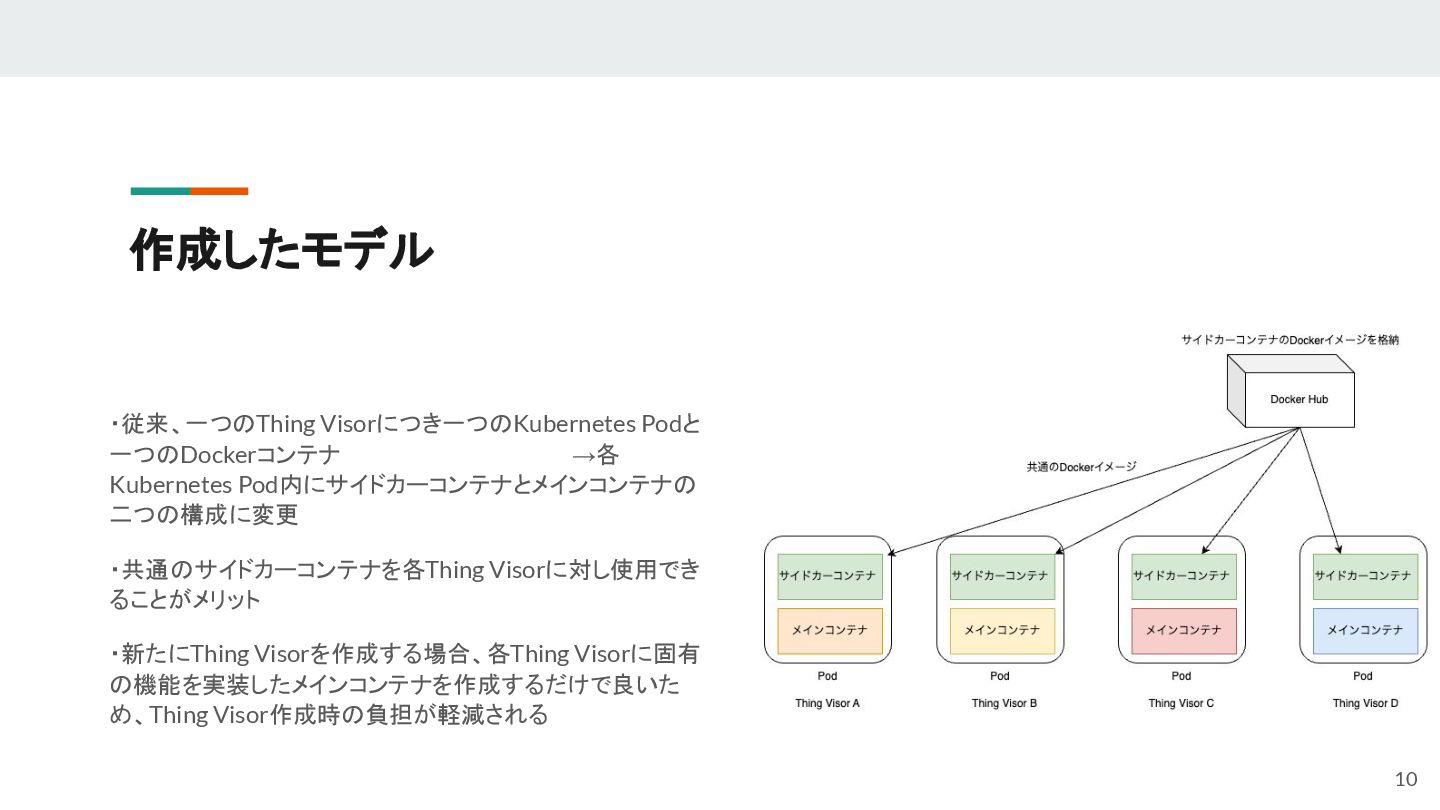

10. 作成したモデル ・従来、一つのThing Visorにつき一つのKubernetes Podと 一つのDockerコンテナ　　　　 →各 Kubernetes Pod内にサイドカーコンテナとメインコンテナの 二つの構成に変更 ・共通のサイドカーコンテナを各Thing Visorに対し使用でき ることがメリット ・新たにThing Visorを作成する場合、各Thing Visorに固有 の機能を実装したメインコンテナを作成するだけで良いた め、Thing Visor作成時の負担が軽減される 10

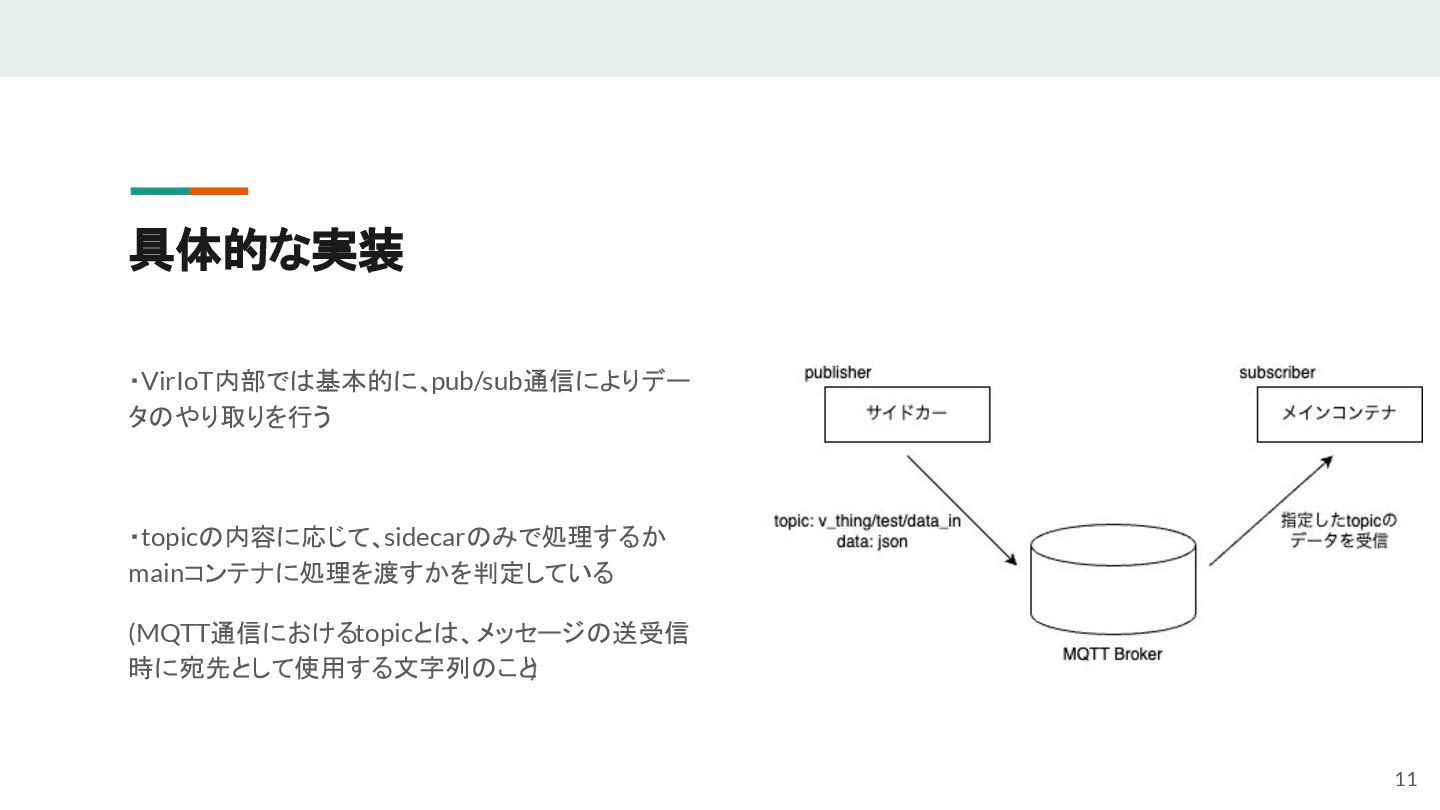

11. 具体的な実装 ・VirIoT内部では基本的に、pub/sub通信によりデー タのやり取りを行う ・topicの内容に応じて、sidecarのみで処理するか mainコンテナに処理を渡すかを判定している (MQTT通信におけるtopicとは、メッセージの送受信 時に宛先として使用する文字列のこと ) 11

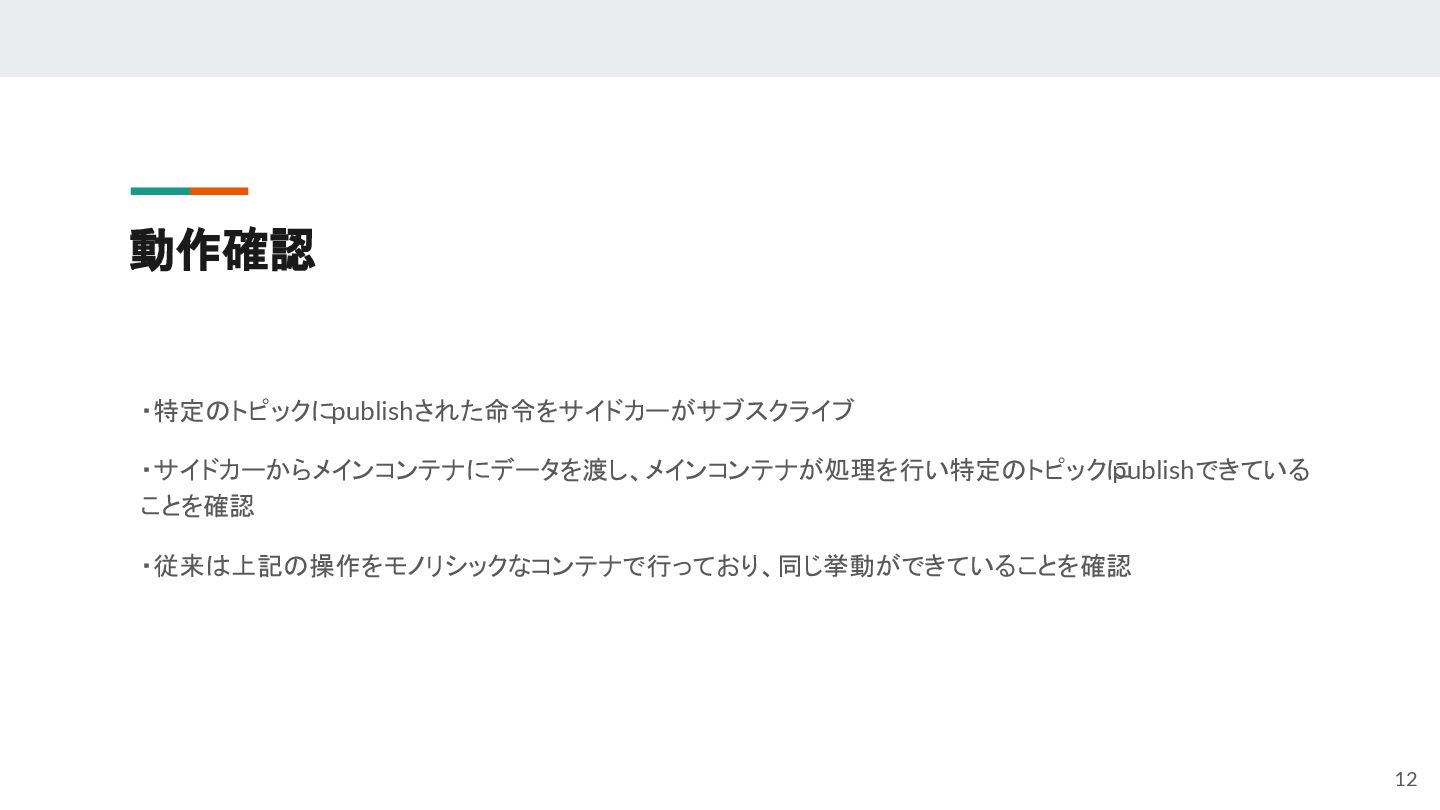

12. 動作確認 ・特定のトピックにpublishされた命令をサイドカーがサブスクライブ ・サイドカーからメインコンテナにデータを渡し、メインコンテナが処理を行い特定のトピックに publishできている ことを確認 ・従来は上記の操作をモノリシックなコンテナで行っており、同じ挙動ができていることを確認 12

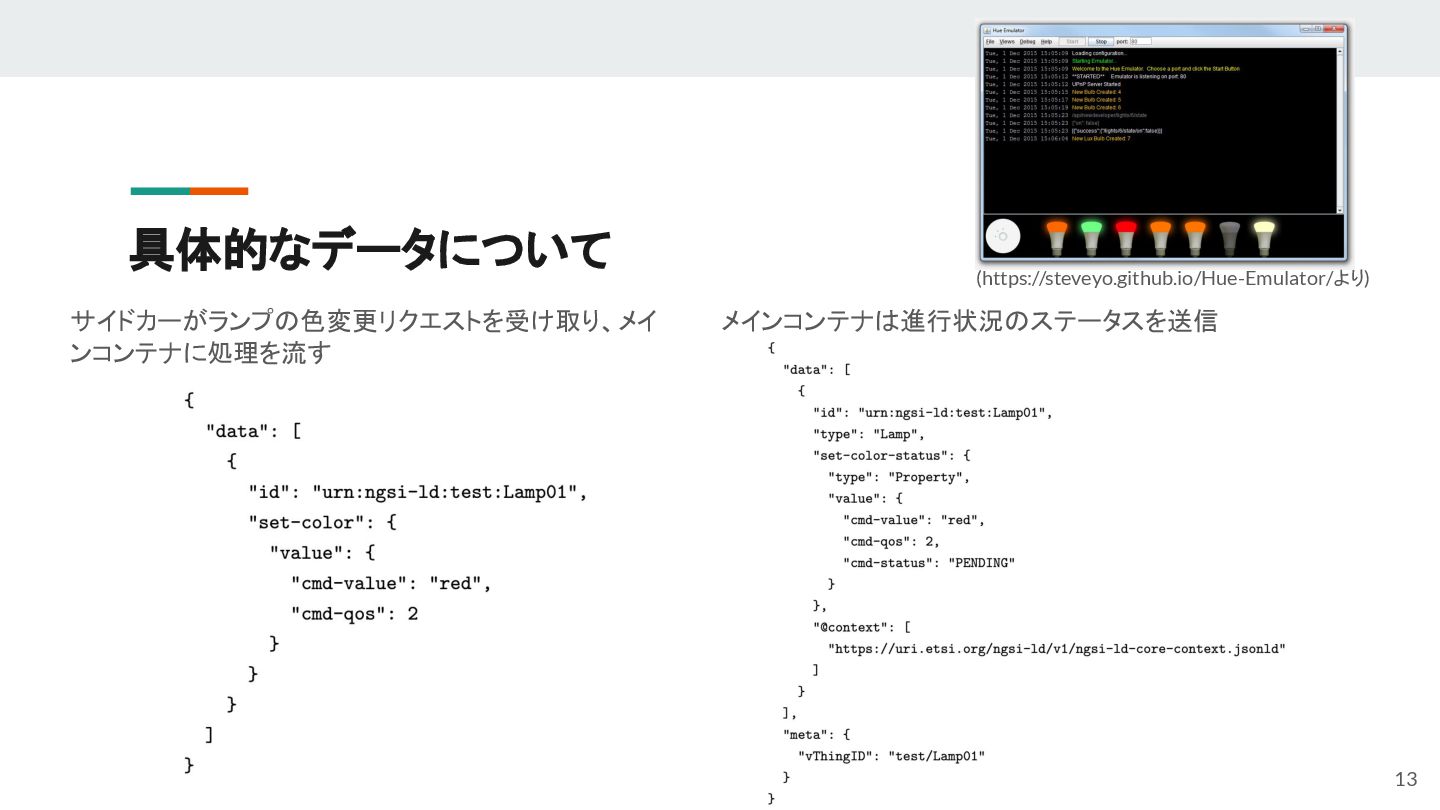

13. 具体的なデータについて サイドカーがランプの色変更リクエストを受け取り、メイ ンコンテナに処理を流す メインコンテナは進行状況のステータスを送信 13 (https://steveyo.github.io/Hue-Emulator/より)

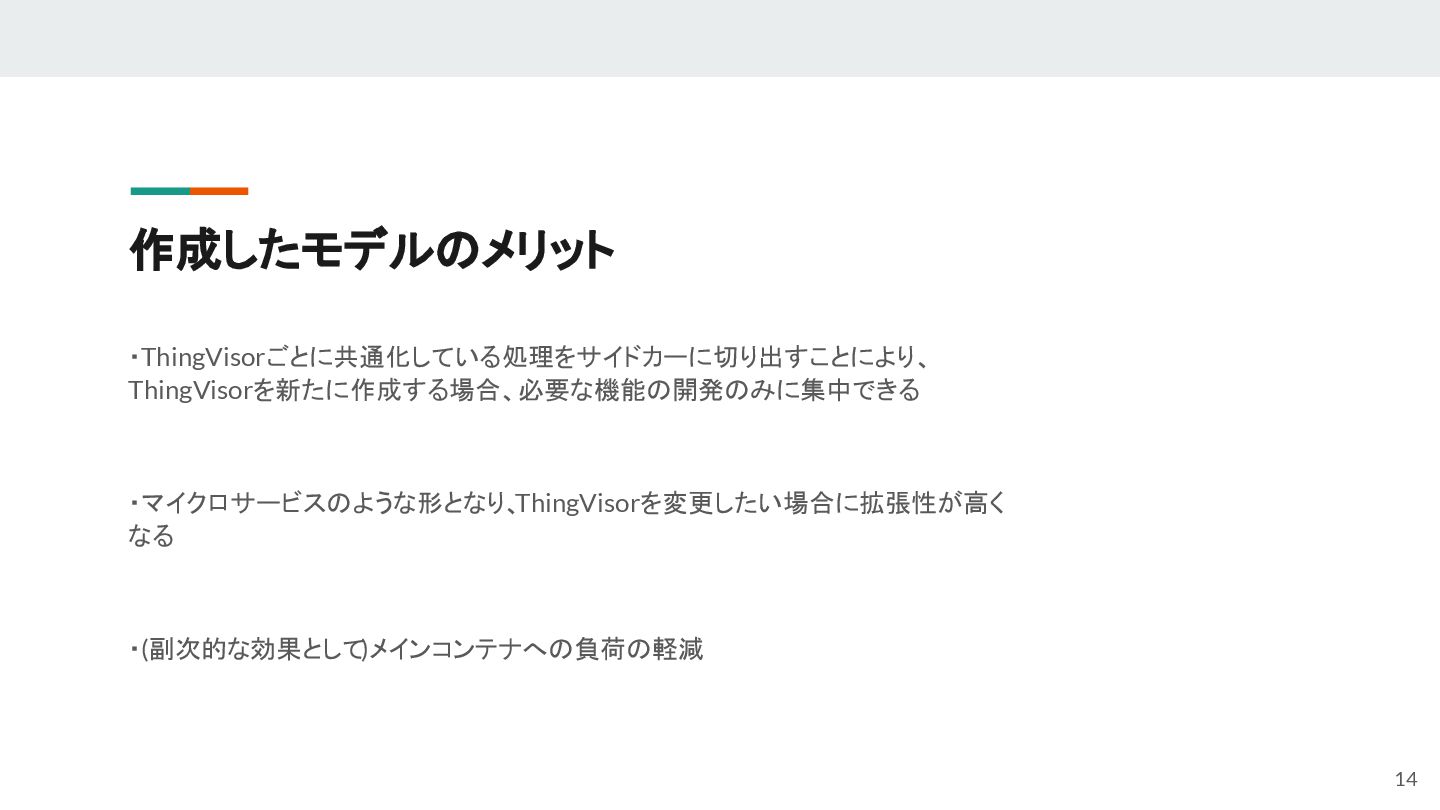

14. 作成したモデルのメリット ・ThingVisorごとに共通化している処理をサイドカーに切り出すことにより、 ThingVisorを新たに作成する場合、必要な機能の開発のみに集中できる ・マイクロサービスのような形となり、 ThingVisorを変更したい場合に拡張性が高く なる ・(副次的な効果として)メインコンテナへの負荷の軽減 14
