1. 1   DOAG  Konferenz  2014   Klonen von Exadata Datenbanken mit der Oracle ZFS Appliance Ein Erfahrungsbericht
2. 2   DOAG  Konferenz  2014   database  intelligence  |  opera1ons  excellence  |  lizenzberatung   •  Oracle-Projekte seit 2003 •  Data Warehouse und Business Intelligence Projekte •  Wartungsverträge „we  go  the  extra  mile“   Jan Schreiber, Senior Consultant Loopback.ORG GmbH

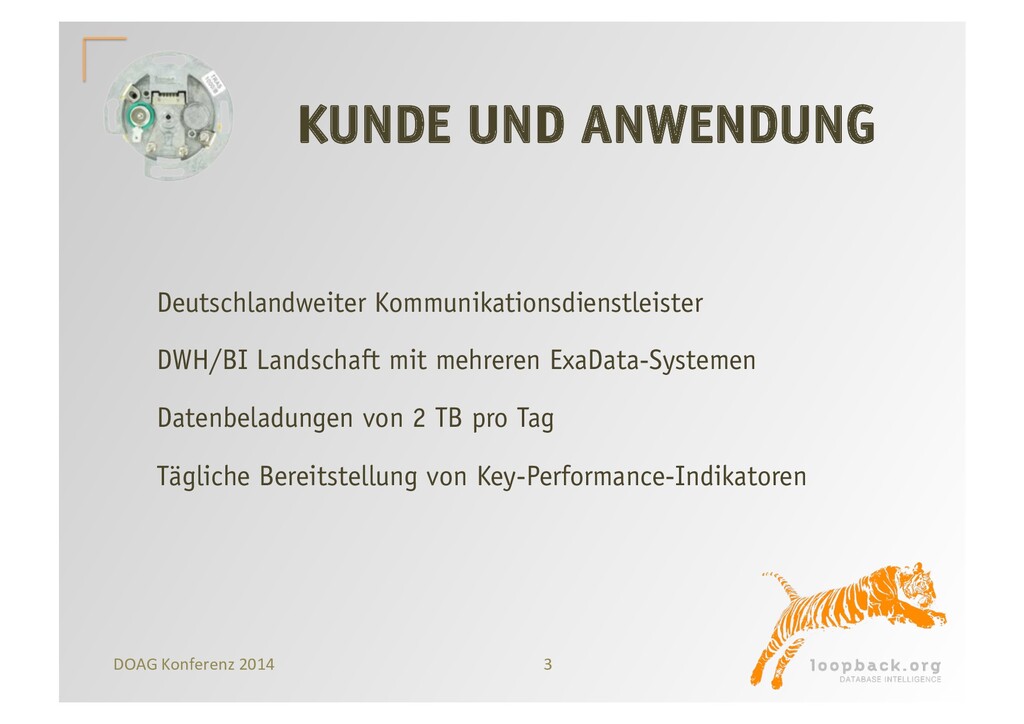

3. 3   DOAG  Konferenz  2014   KUNDE UND ANWENDUNG Deutschlandweiter Kommunikationsdienstleister DWH/BI Landschaft mit mehreren ExaData-Systemen Datenbeladungen von 2 TB pro Tag Tägliche Bereitstellung von Key-Performance-Indikatoren

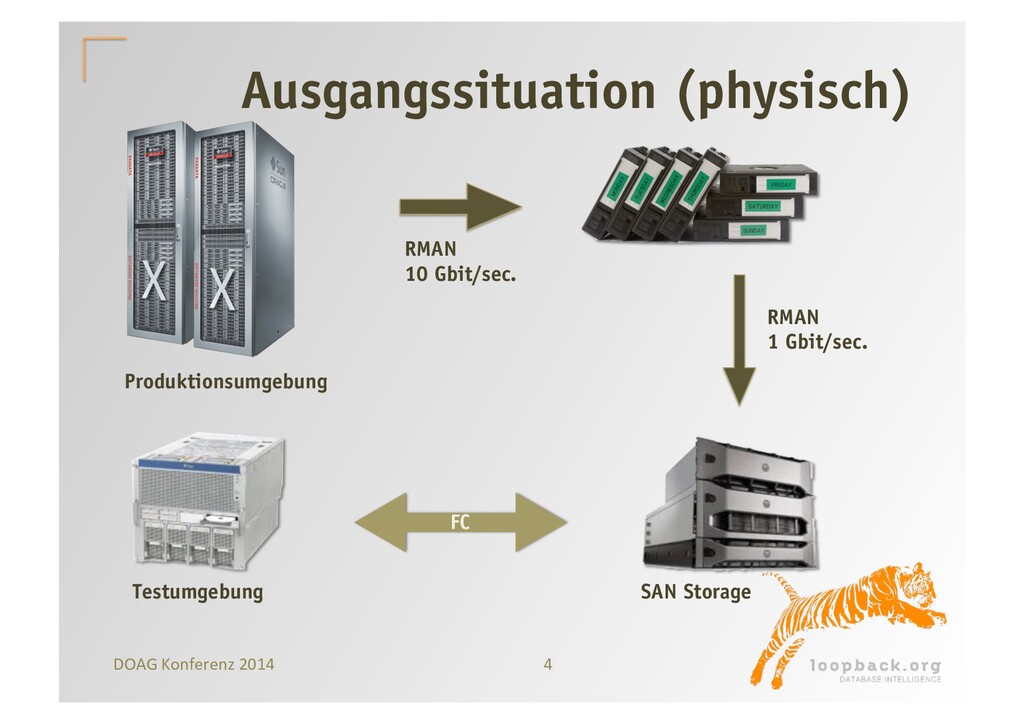

4. 4   DOAG  Konferenz  2014   Ausgangssituation (physisch) RMAN 10 Gbit/sec. RMAN 1 Gbit/sec. SAN Storage Produktionsumgebung Testumgebung FC

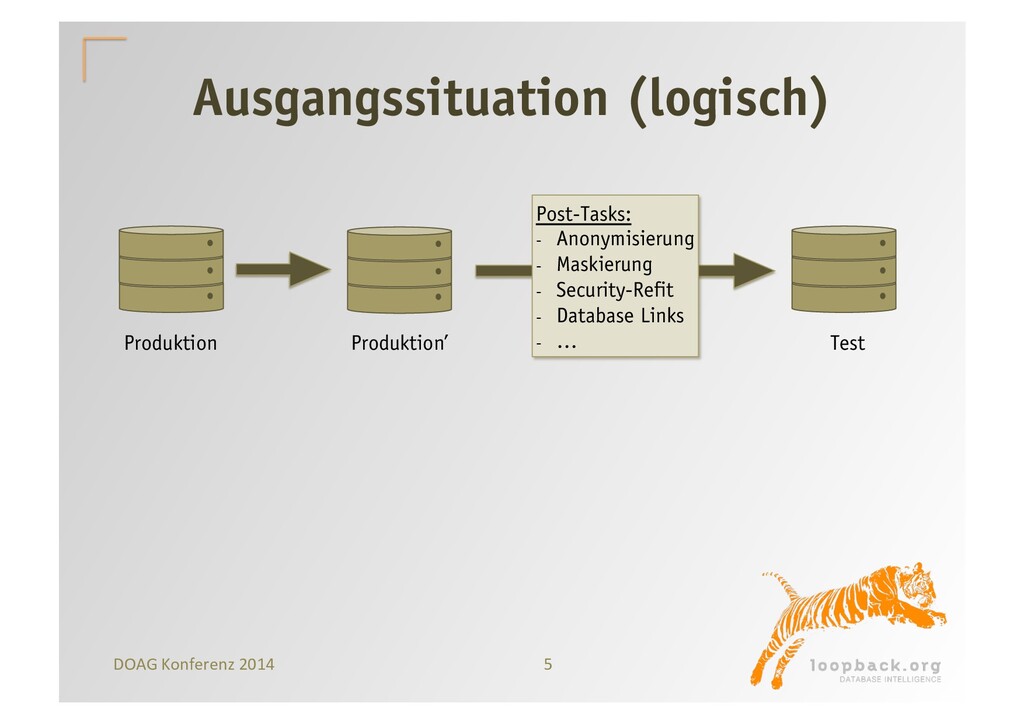

5. 5   DOAG  Konferenz  2014   Produktion Produktion’ Test Ausgangssituation (logisch) Post-Tasks: -  Anonymisierung -  Maskierung -  Security-Refit -  Database Links -  …

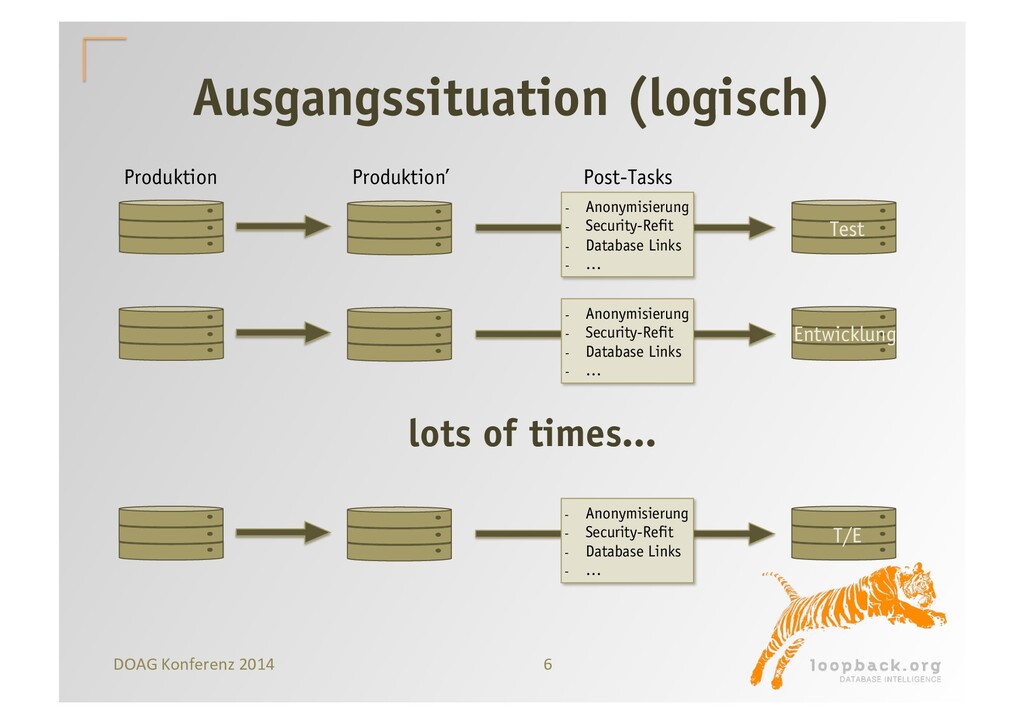

6. 6   DOAG  Konferenz  2014   Produktion Produktion’ Ausgangssituation (logisch) -  Anonymisierung -  Security-Refit -  Database Links -  … lots of times... Post-Tasks -  Anonymisierung -  Security-Refit -  Database Links -  … -  Anonymisierung -  Security-Refit -  Database Links -  … Test Entwicklung T/E

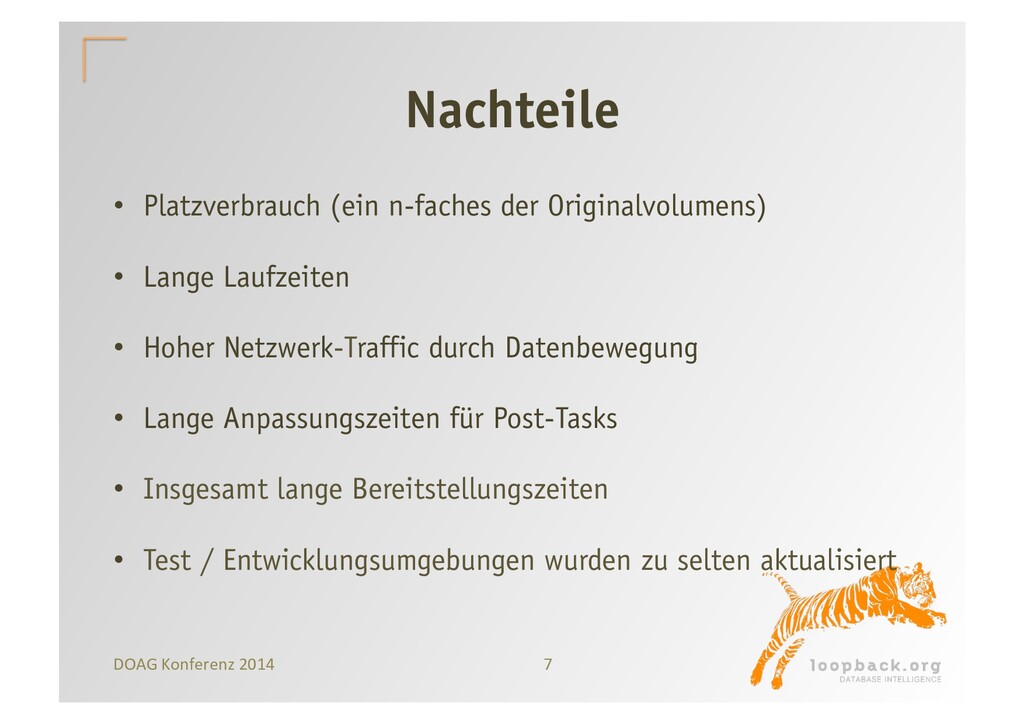

7. 7   DOAG  Konferenz  2014   Nachteile •  Platzverbrauch (ein n-faches der Originalvolumens) •  Lange Laufzeiten •  Hoher Netzwerk-Traffic durch Datenbewegung •  Lange Anpassungszeiten für Post-Tasks •  Insgesamt lange Bereitstellungszeiten •  Test / Entwicklungsumgebungen wurden zu selten aktualisiert

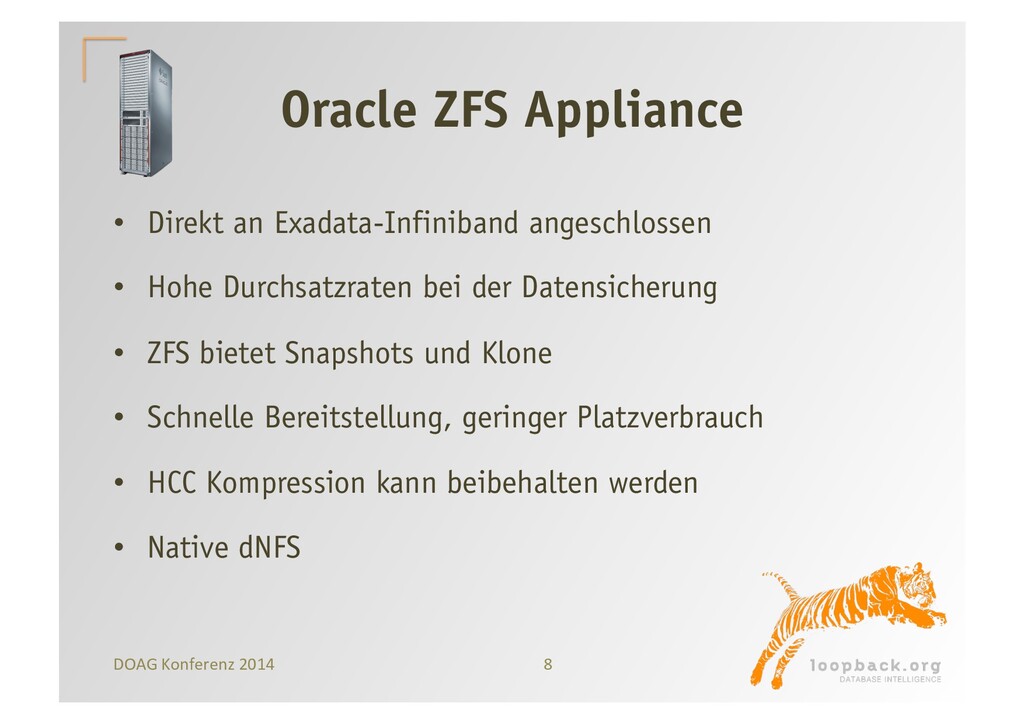

8. 8   DOAG  Konferenz  2014   Oracle ZFS Appliance •  Direkt an Exadata-Infiniband angeschlossen •  Hohe Durchsatzraten bei der Datensicherung •  ZFS bietet Snapshots und Klone •  Schnelle Bereitstellung, geringer Platzverbrauch •  HCC Kompression kann beibehalten werden •  Native dNFS

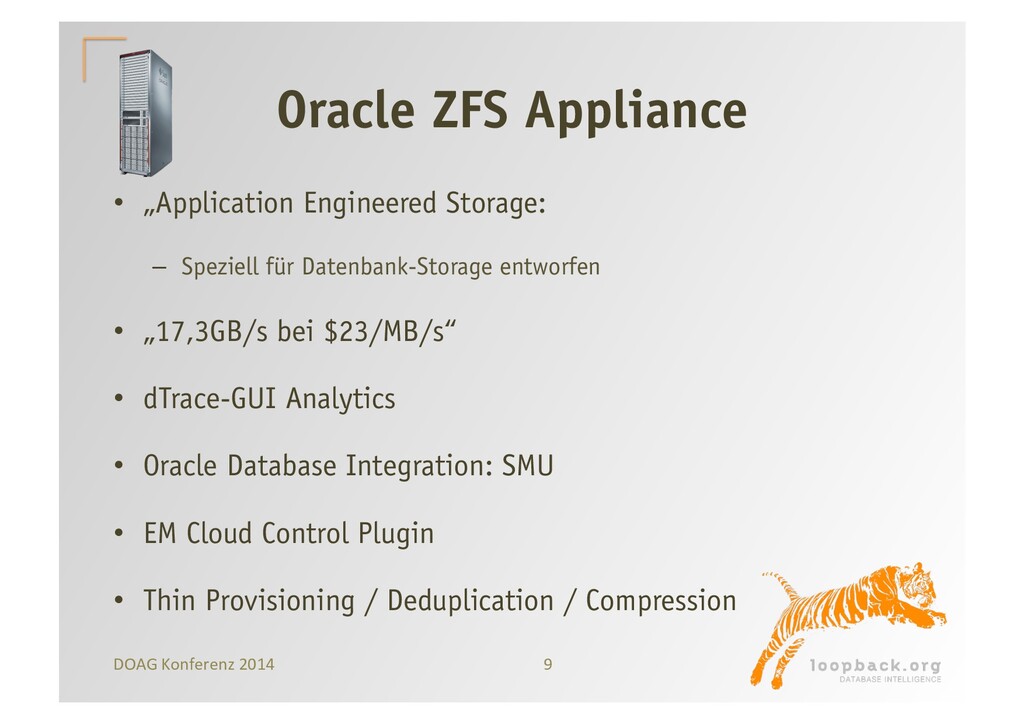

9. 9   DOAG  Konferenz  2014   Oracle ZFS Appliance •  „Application Engineered Storage: –  Speziell für Datenbank-Storage entworfen •  „17,3GB/s bei $23/MB/s“ •  dTrace-GUI Analytics •  Oracle Database Integration: SMU •  EM Cloud Control Plugin •  Thin Provisioning / Deduplication / Compression

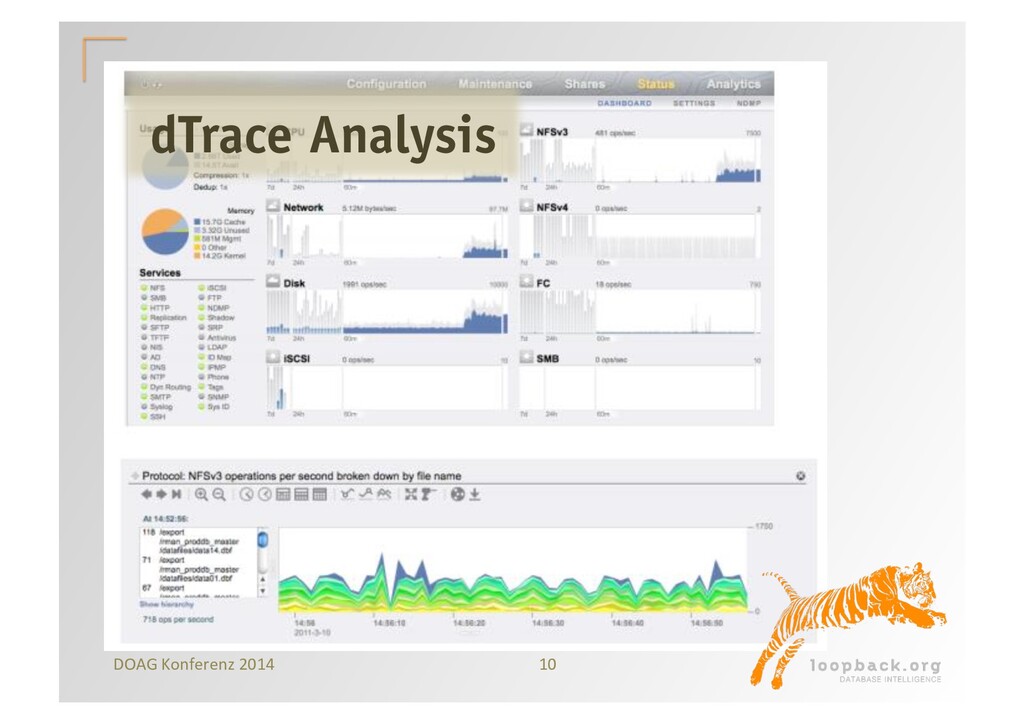

10. 10   DOAG  Konferenz  2014   dTrace Analysis

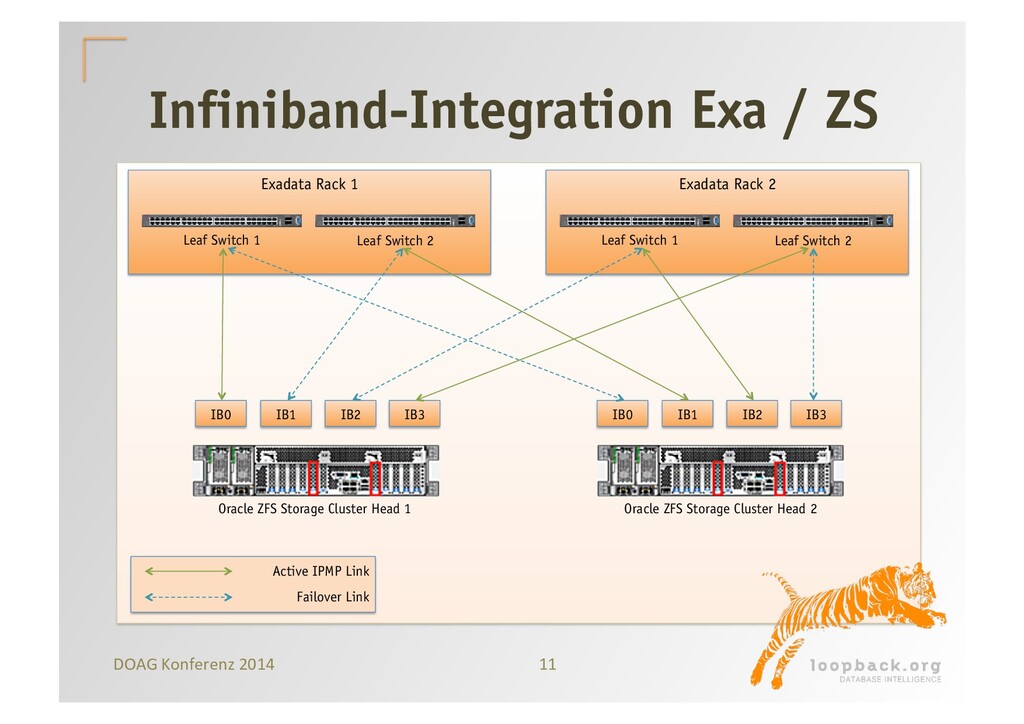

11. 11   DOAG  Konferenz  2014   Infiniband-Integration Exa / ZS IB0 IB1 IB3 IB2 IB0 IB1 IB3 IB2 Oracle ZFS Storage Cluster Head 1 Oracle ZFS Storage Cluster Head 2 Exadata Rack 1 Leaf Switch 1 Leaf Switch 2 Exadata Rack 2 Leaf Switch 1 Leaf Switch 2     Active IPMP Link Failover Link

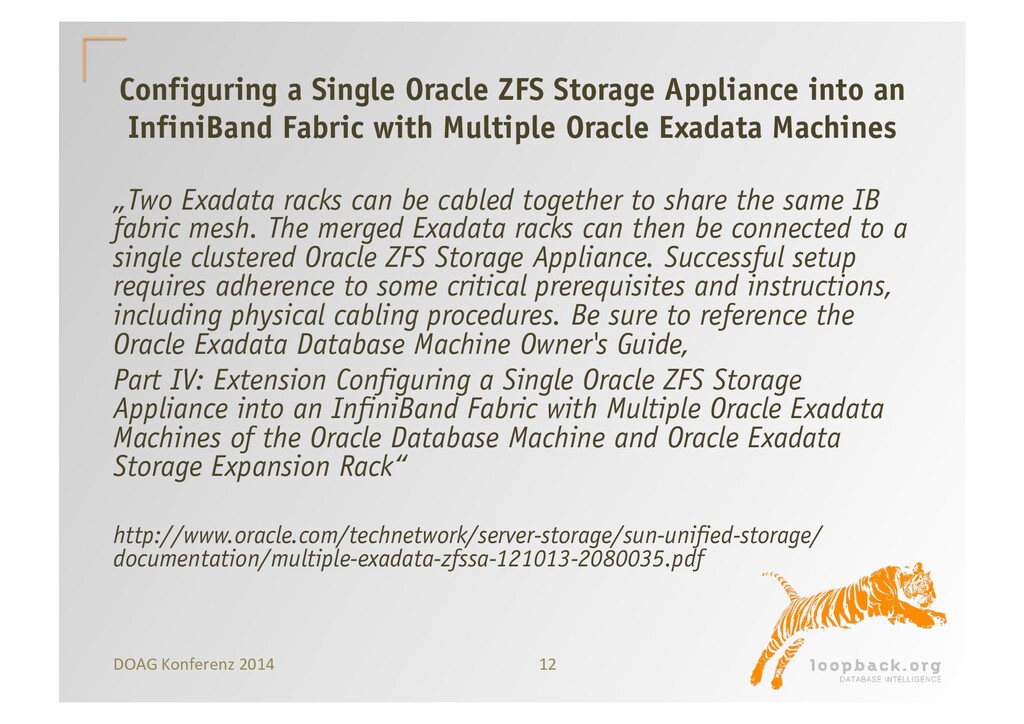

12. 12   DOAG  Konferenz  2014   Configuring a Single Oracle ZFS Storage Appliance into an InfiniBand Fabric with Multiple Oracle Exadata Machines „Two Exadata racks can be cabled together to share the same IB fabric mesh. The merged Exadata racks can then be connected to a single clustered Oracle ZFS Storage Appliance. Successful setup requires adherence to some critical prerequisites and instructions, including physical cabling procedures. Be sure to reference the Oracle Exadata Database Machine Owner's Guide, Part IV: Extension Configuring a Single Oracle ZFS Storage Appliance into an InfiniBand Fabric with Multiple Oracle Exadata Machines of the Oracle Database Machine and Oracle Exadata Storage Expansion Rack“ http://www.oracle.com/technetwork/server-storage/sun-unified-storage/ documentation/multiple-exadata-zfssa-121013-2080035.pdf

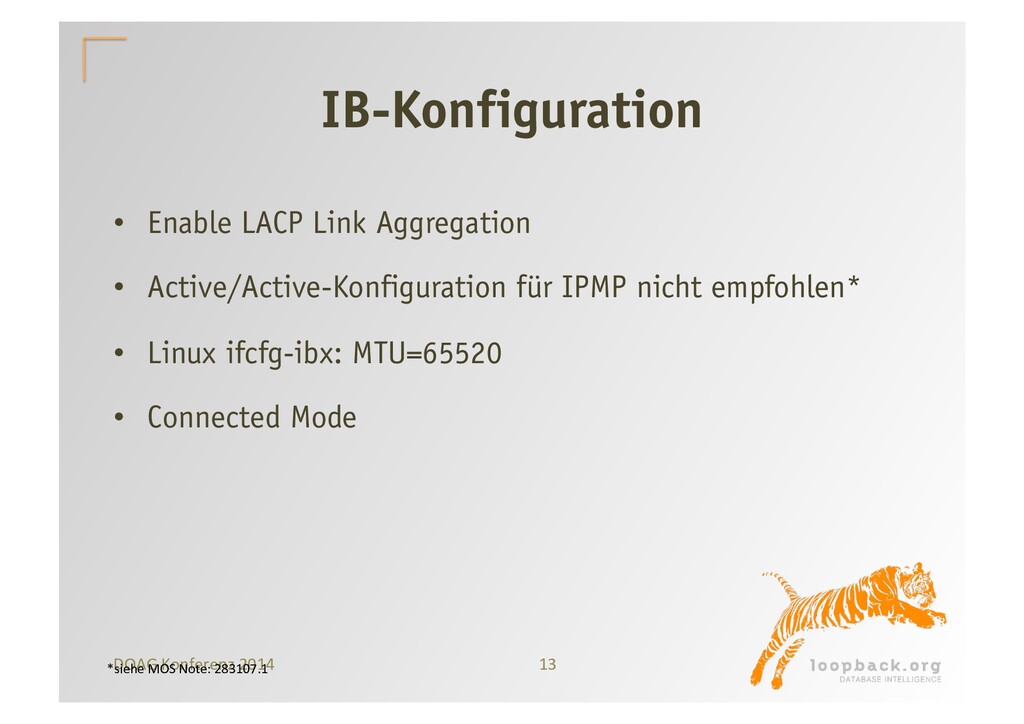

13. 13   DOAG  Konferenz  2014   IB-Konfiguration •  Enable LACP Link Aggregation •  Active/Active-Konfiguration für IPMP nicht empfohlen* •  Linux ifcfg-ibx: MTU=65520 •  Connected Mode *siehe  MOS  Note:  283107.1

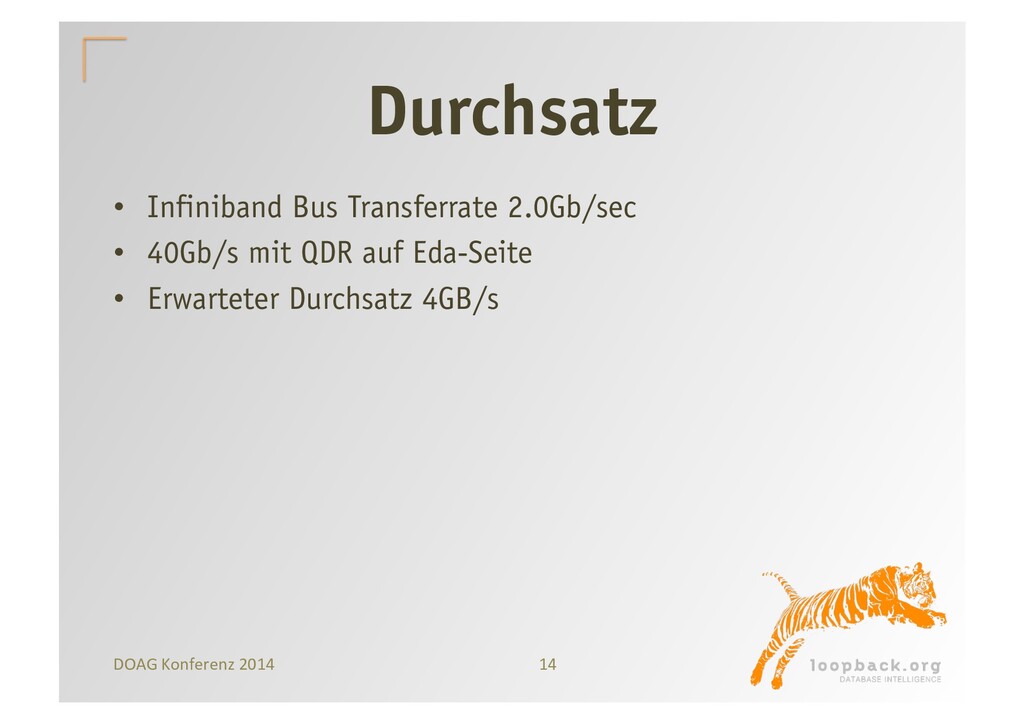

14. 14   DOAG  Konferenz  2014   Durchsatz •  Infiniband Bus Transferrate 2.0Gb/sec •  40Gb/s mit QDR auf Eda-Seite •  Erwarteter Durchsatz 4GB/s

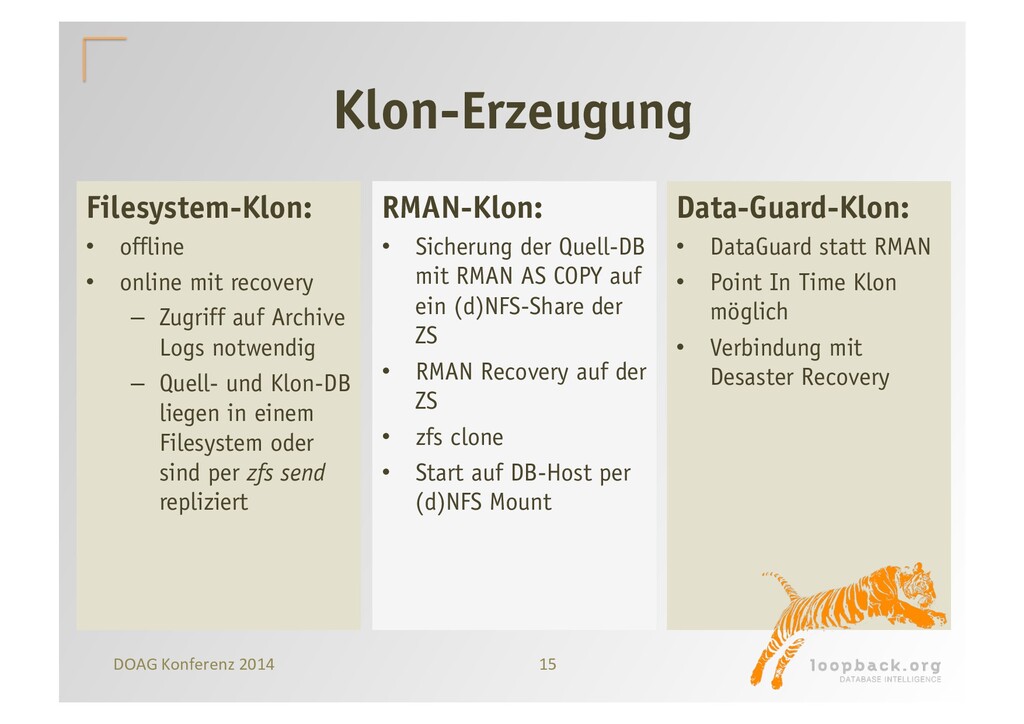

15. 15   DOAG  Konferenz  2014   Klon-Erzeugung Filesystem-Klon: •  offline •  online mit recovery –  Zugriff auf Archive Logs notwendig –  Quell- und Klon-DB liegen in einem Filesystem oder sind per zfs send repliziert RMAN-Klon: •  Sicherung der Quell-DB mit RMAN AS COPY auf ein (d)NFS-Share der ZS •  RMAN Recovery auf der ZS •  zfs clone •  Start auf DB-Host per (d)NFS Mount Data-Guard-Klon: •  DataGuard statt RMAN •  Point In Time Klon möglich •  Verbindung mit Desaster Recovery

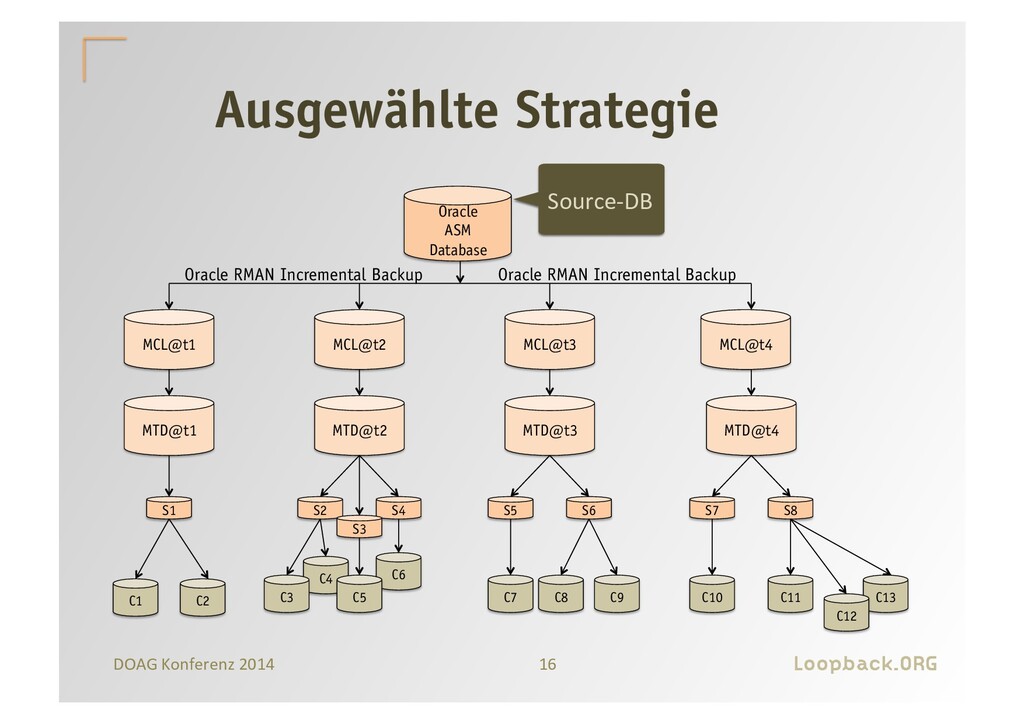

16. 16   DOAG  Konferenz  2014   Oracle RMAN Incremental Backup Oracle RMAN Incremental Backup C4 MCL@t1 MCL@t2 MCL@t4 MCL@t3 MTD@t1 MTD@t2 MTD@t4 MTD@t3 S1 S2 S4 S3 S5 S6 S7 S8 C1 C2 C3 C6 C5 C7 C8 C9 C10 C13 C12 C11 Oracle ASM Database Ausgewählte Strategie        Source-­‐DB   Loopback.ORG

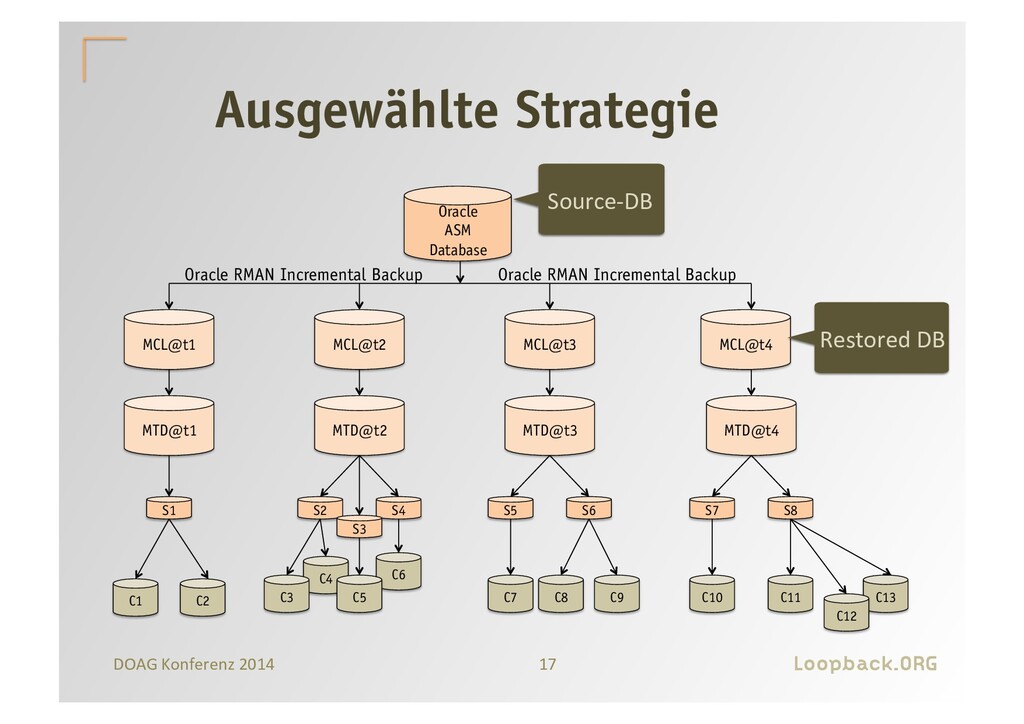

17. 17   DOAG  Konferenz  2014   Oracle RMAN Incremental Backup Oracle RMAN Incremental Backup C4 MCL@t1 MCL@t2 MCL@t4 MCL@t3 MTD@t1 MTD@t2 MTD@t4 MTD@t3 S1 S2 S4 S3 S5 S6 S7 S8 C1 C2 C3 C6 C5 C7 C8 C9 C10 C13 C12 C11 Oracle ASM Database Ausgewählte Strategie        Source-­‐DB            Restored  DB   Loopback.ORG

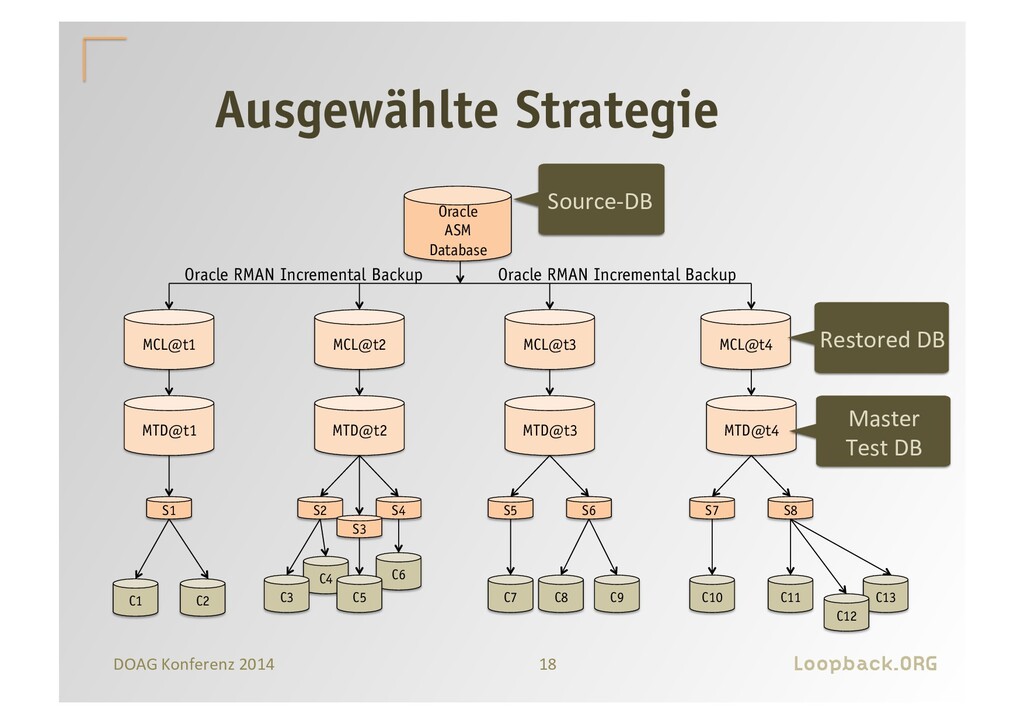

18. 18   DOAG  Konferenz  2014   Oracle RMAN Incremental Backup Oracle RMAN Incremental Backup C4 MCL@t1 MCL@t2 MCL@t4 MCL@t3 MTD@t1 MTD@t2 MTD@t4 MTD@t3 S1 S2 S4 S3 S5 S6 S7 S8 C1 C2 C3 C6 C5 C7 C8 C9 C10 C13 C12 C11 Oracle ASM Database Ausgewählte Strategie        Source-­‐DB            Restored  DB            Master              Test  DB   Loopback.ORG

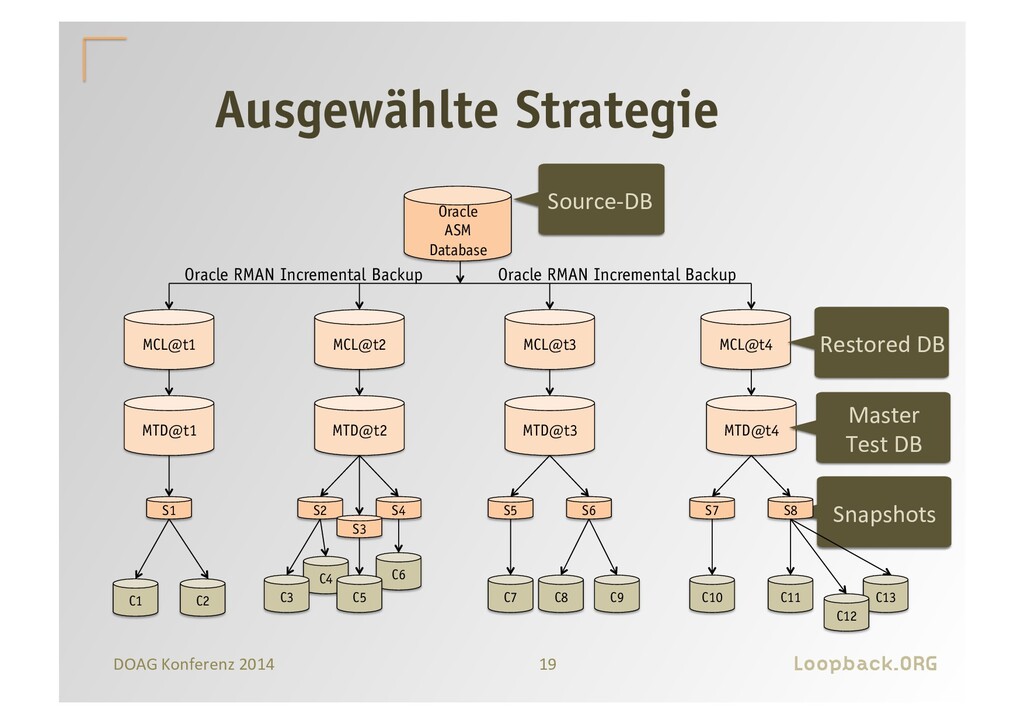

19. 19   DOAG  Konferenz  2014            Snapshots   Oracle RMAN Incremental Backup Oracle RMAN Incremental Backup C4 MCL@t1 MCL@t2 MCL@t4 MCL@t3 MTD@t1 MTD@t2 MTD@t4 MTD@t3 S1 S2 S4 S3 S5 S6 S7 S8 C1 C2 C3 C6 C5 C7 C8 C9 C10 C13 C12 C11 Oracle ASM Database Ausgewählte Strategie        Source-­‐DB            Restored  DB            Master              Test  DB   Loopback.ORG
20. 20   DOAG  Konferenz  2014   Oracle RMAN Incremental Backup Oracle RMAN Incremental Backup C4 MCL@t1 MCL@t2 MCL@t4 MCL@t3 MTD@t1 MTD@t2 MTD@t4 MTD@t3 S1 S2 S4 S3 S5 S6 S7 S8 C1 C2 C3 C6 C5 C7 C8 C9 C10 C13 C12 Oracle ASM Database Ausgewählte Strategie        Source-­‐DB            Restored  DB            Master              Test  DB   C11          Snapshots            Klone

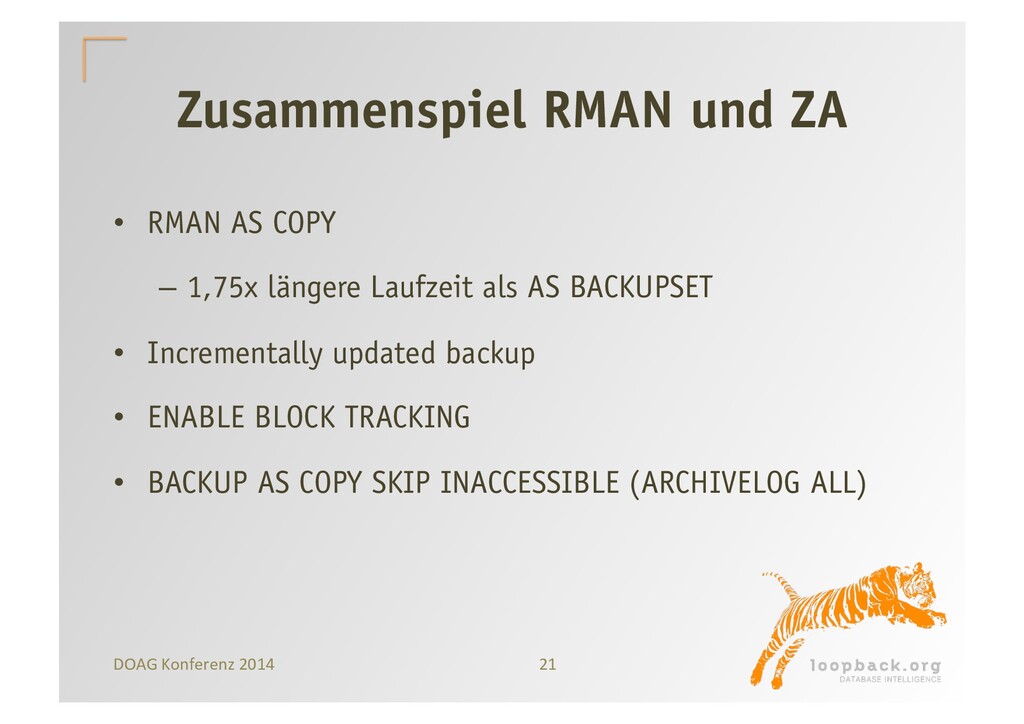

21. 21   DOAG  Konferenz  2014   Zusammenspiel RMAN und ZA •  RMAN AS COPY –  1,75x längere Laufzeit als AS BACKUPSET •  Incrementally updated backup •  ENABLE BLOCK TRACKING •  BACKUP AS COPY SKIP INACCESSIBLE (ARCHIVELOG ALL)

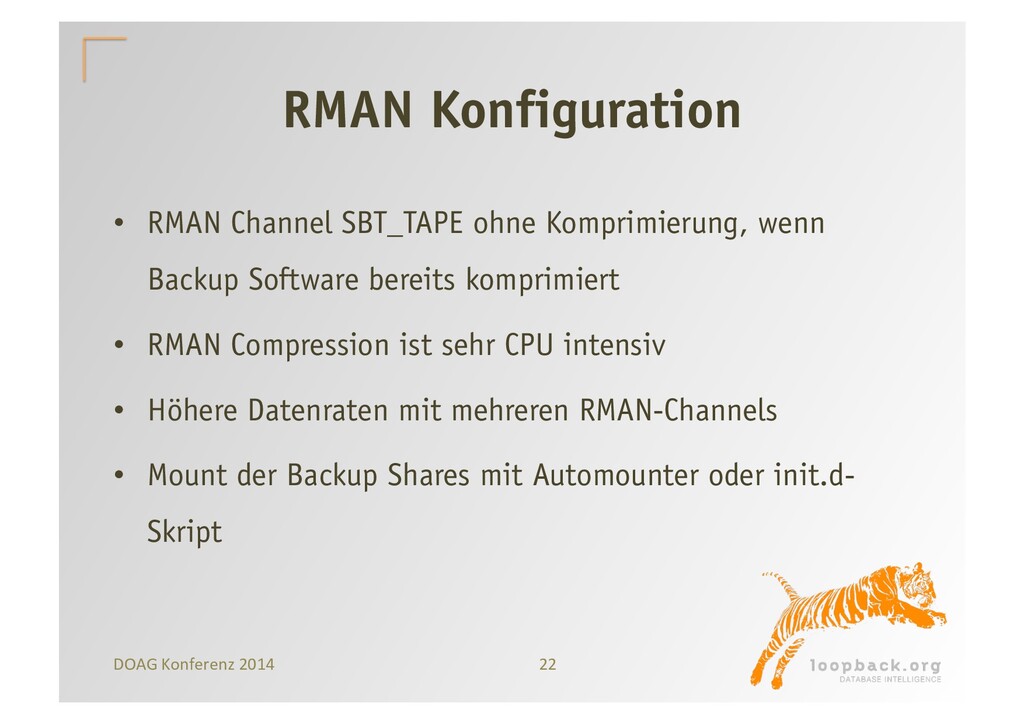

22. 22   DOAG  Konferenz  2014   RMAN Konfiguration •  RMAN Channel SBT_TAPE ohne Komprimierung, wenn Backup Software bereits komprimiert •  RMAN Compression ist sehr CPU intensiv •  Höhere Datenraten mit mehreren RMAN-Channels •  Mount der Backup Shares mit Automounter oder init.d- Skript

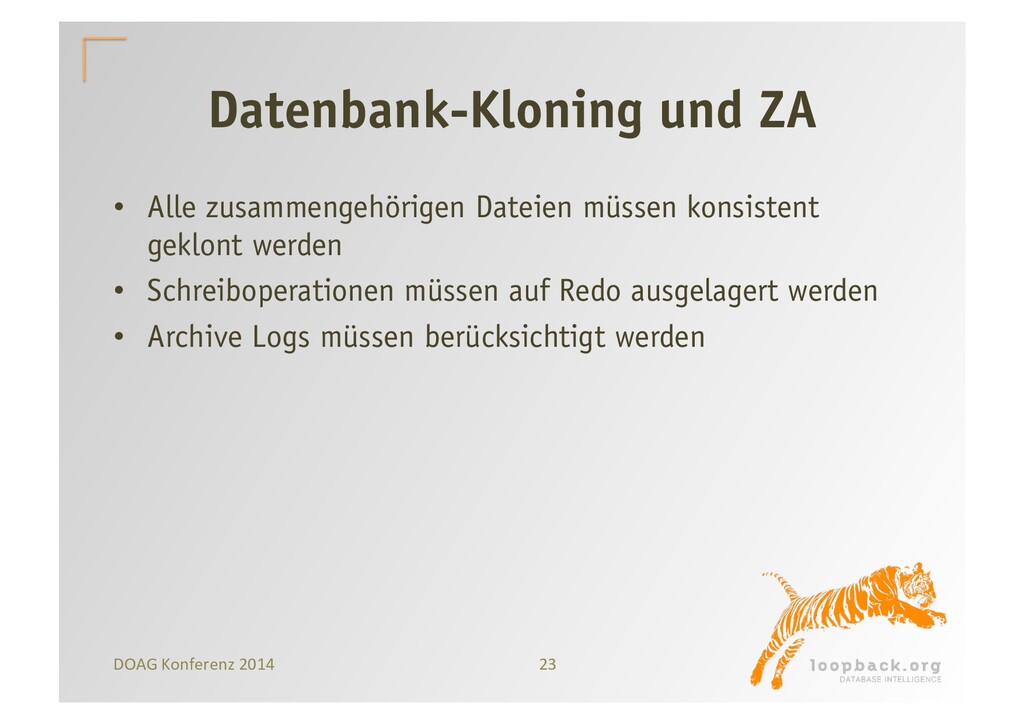

23. 23   DOAG  Konferenz  2014   Datenbank-Kloning und ZA •  Alle zusammengehörigen Dateien müssen konsistent geklont werden •  Schreiboperationen müssen auf Redo ausgelagert werden •  Archive Logs müssen berücksichtigt werden

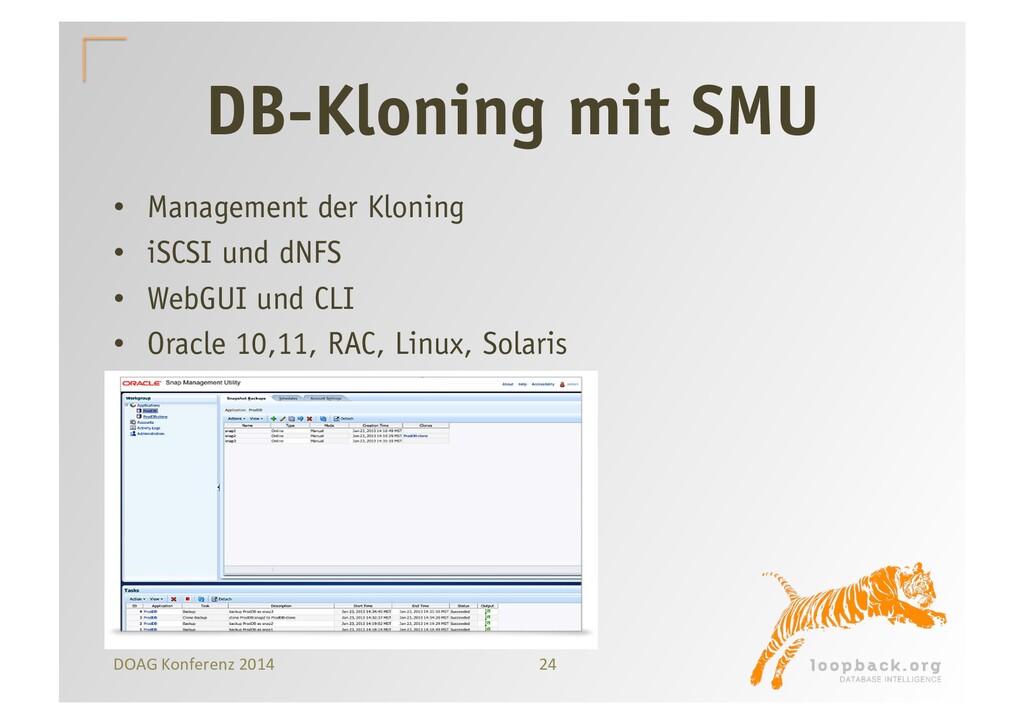

24. 24   DOAG  Konferenz  2014   DB-Kloning mit SMU •  Management der Kloning •  iSCSI und dNFS •  WebGUI und CLI •  Oracle 10,11, RAC, Linux, Solaris

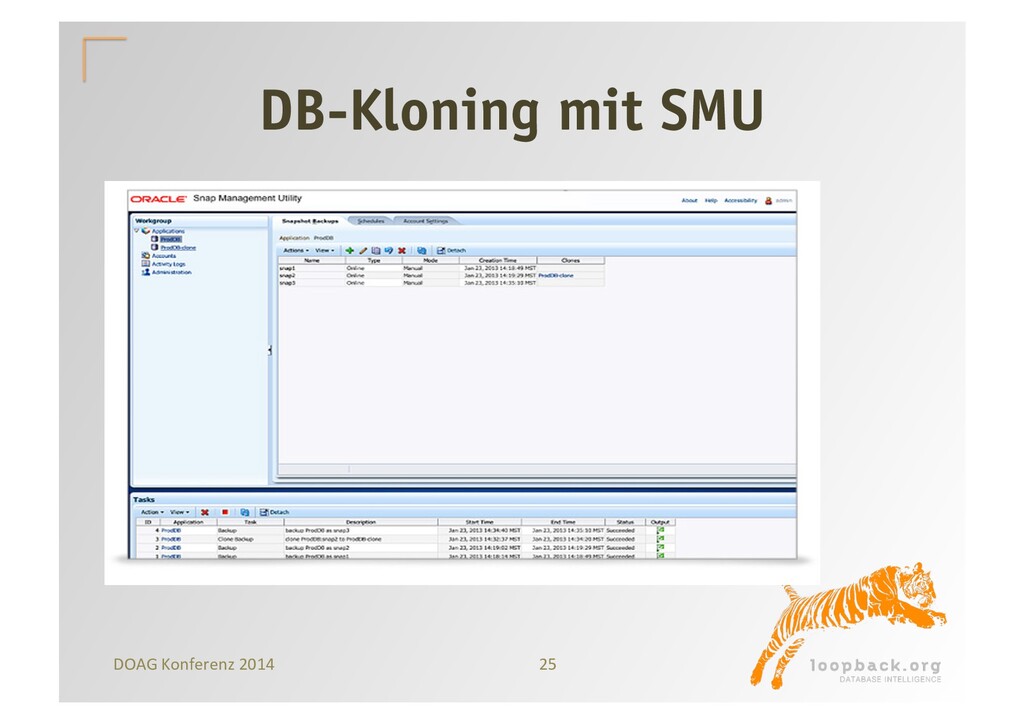

25. 25   DOAG  Konferenz  2014   DB-Kloning mit SMU

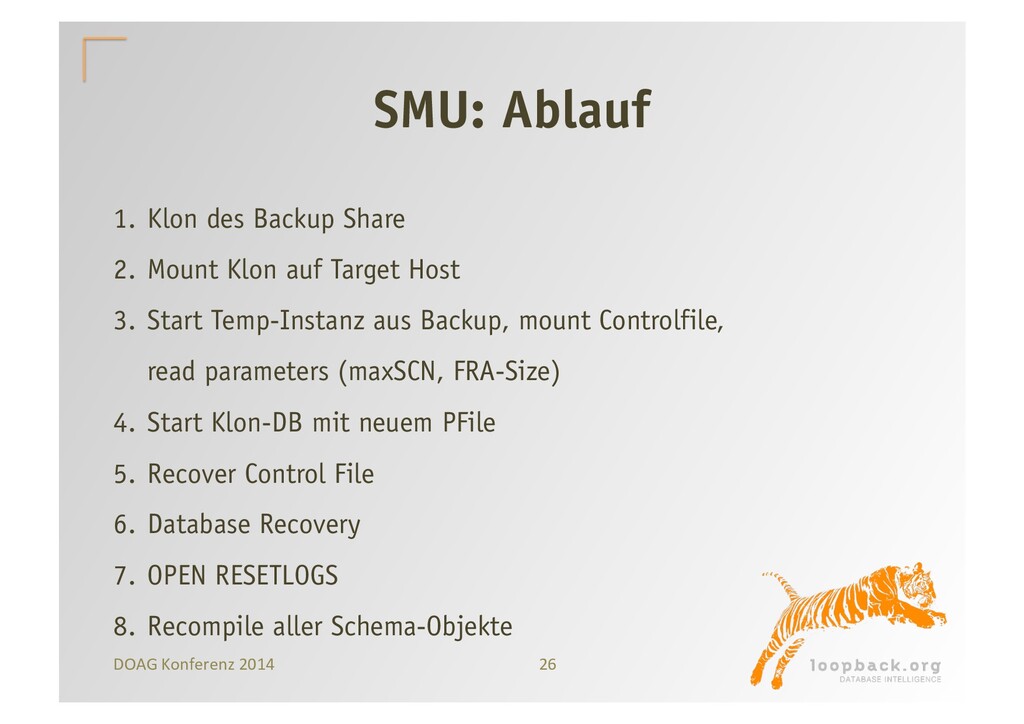

26. 26   DOAG  Konferenz  2014   SMU: Ablauf 1.  Klon des Backup Share 2.  Mount Klon auf Target Host 3.  Start Temp-Instanz aus Backup, mount Controlfile, read parameters (maxSCN, FRA-Size) 4.  Start Klon-DB mit neuem PFile 5.  Recover Control File 6.  Database Recovery 7.  OPEN RESETLOGS 8.  Recompile aller Schema-Objekte

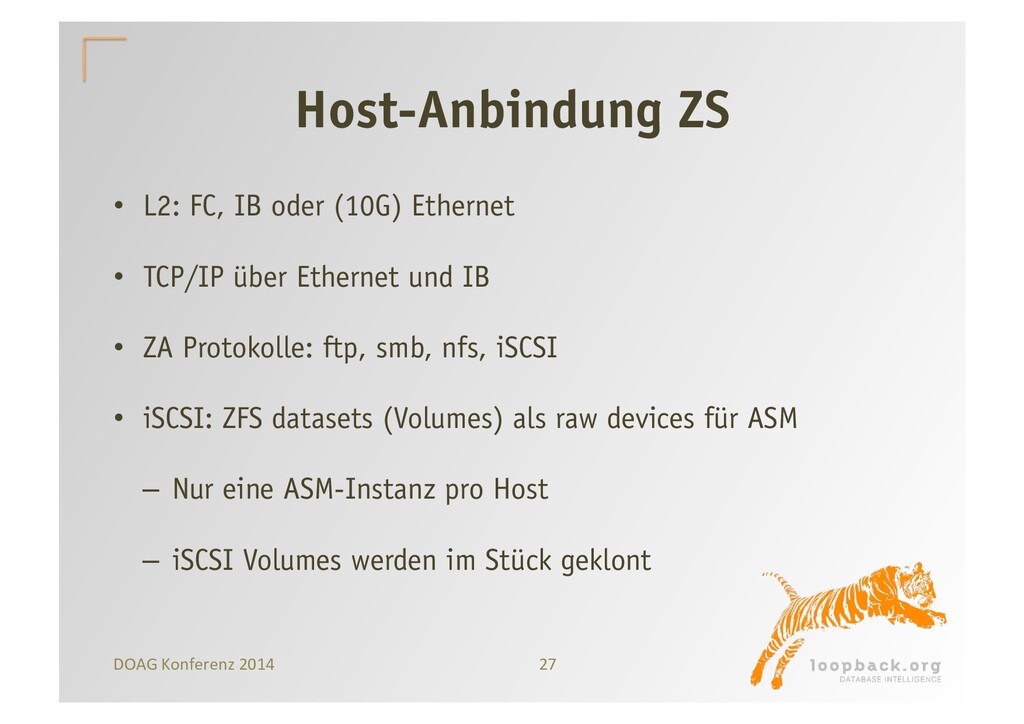

27. 27   DOAG  Konferenz  2014   Host-Anbindung ZS •  L2: FC, IB oder (10G) Ethernet •  TCP/IP über Ethernet und IB •  ZA Protokolle: ftp, smb, nfs, iSCSI •  iSCSI: ZFS datasets (Volumes) als raw devices für ASM –  Nur eine ASM-Instanz pro Host –  iSCSI Volumes werden im Stück geklont

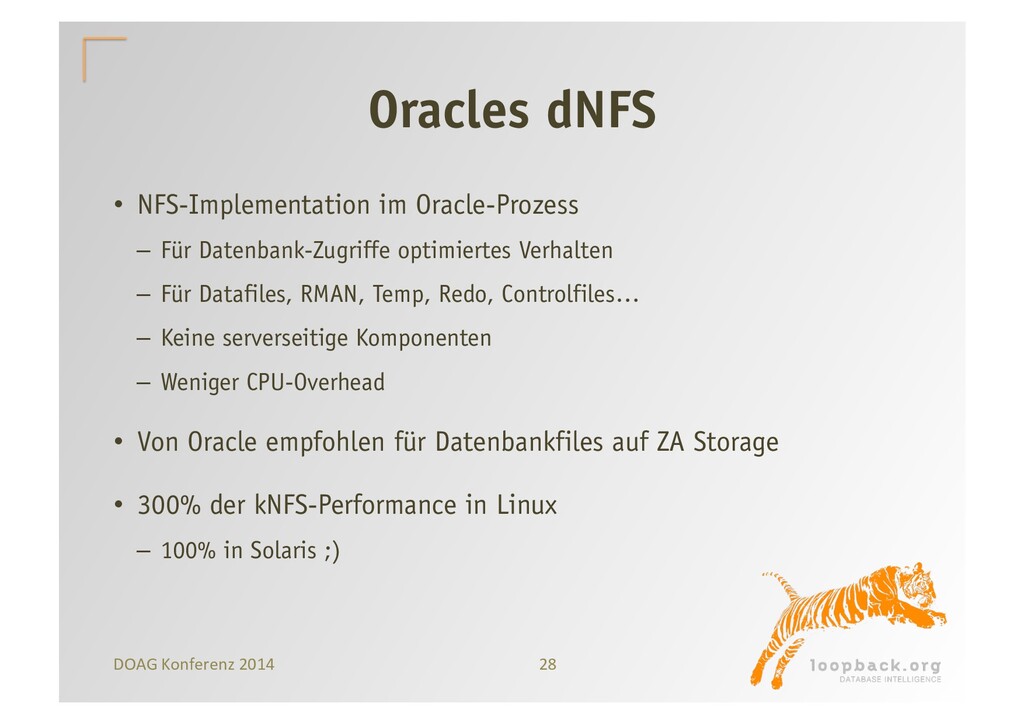

28. 28   DOAG  Konferenz  2014   Oracles dNFS •  NFS-Implementation im Oracle-Prozess –  Für Datenbank-Zugriffe optimiertes Verhalten –  Für Datafiles, RMAN, Temp, Redo, Controlfiles… –  Keine serverseitige Komponenten –  Weniger CPU-Overhead •  Von Oracle empfohlen für Datenbankfiles auf ZA Storage •  300% der kNFS-Performance in Linux –  100% in Solaris ;)

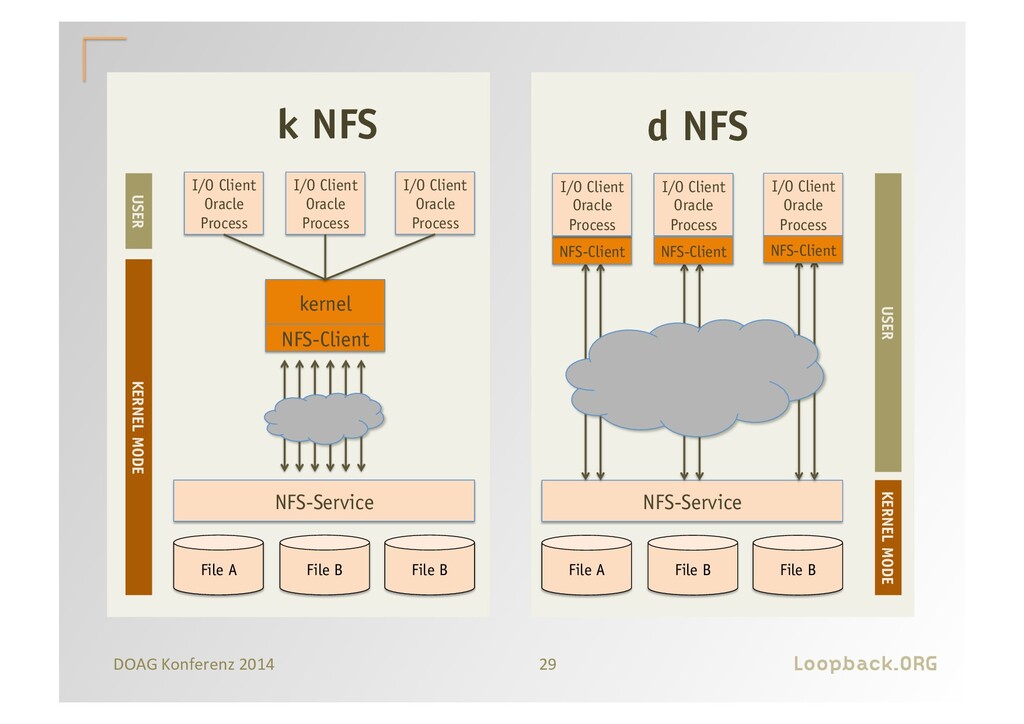

29. 29   DOAG  Konferenz  2014   File A File B File B NFS-Service kernel NFS-Client I/O Client Oracle Process I/O Client Oracle Process I/O Client Oracle Process k NFS File A File B File B NFS-Service NFS-Client I/O Client Oracle Process I/O Client Oracle Process I/O Client Oracle Process d NFS NFS-Client NFS-Client USER KERNEL MODE USER KERNEL MODE Loopback.ORG

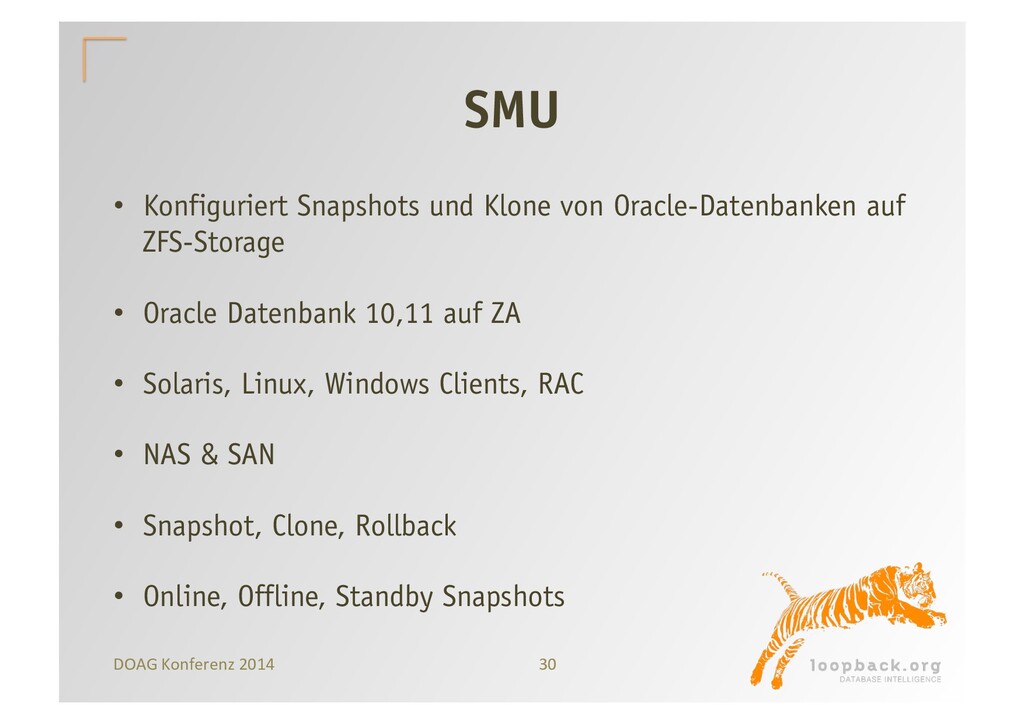

30. 30   DOAG  Konferenz  2014   SMU •  Konfiguriert Snapshots und Klone von Oracle-Datenbanken auf ZFS-Storage •  Oracle Datenbank 10,11 auf ZA •  Solaris, Linux, Windows Clients, RAC •  NAS & SAN •  Snapshot, Clone, Rollback •  Online, Offline, Standby Snapshots

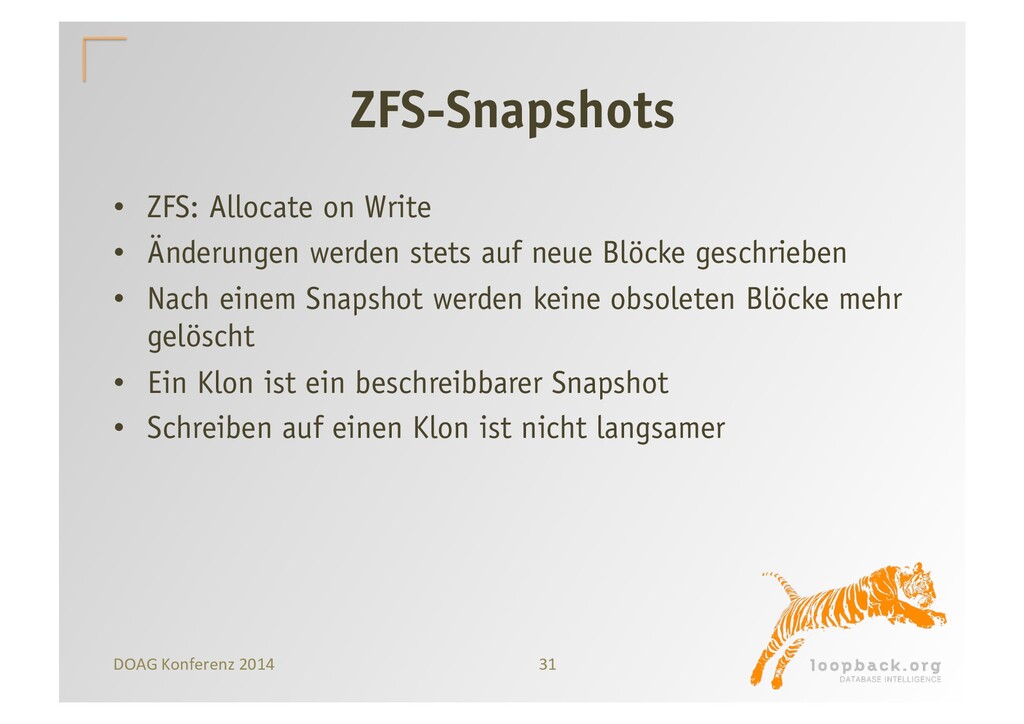

31. 31   DOAG  Konferenz  2014   ZFS-Snapshots •  ZFS: Allocate on Write •  Änderungen werden stets auf neue Blöcke geschrieben •  Nach einem Snapshot werden keine obsoleten Blöcke mehr gelöscht •  Ein Klon ist ein beschreibbarer Snapshot •  Schreiben auf einen Klon ist nicht langsamer

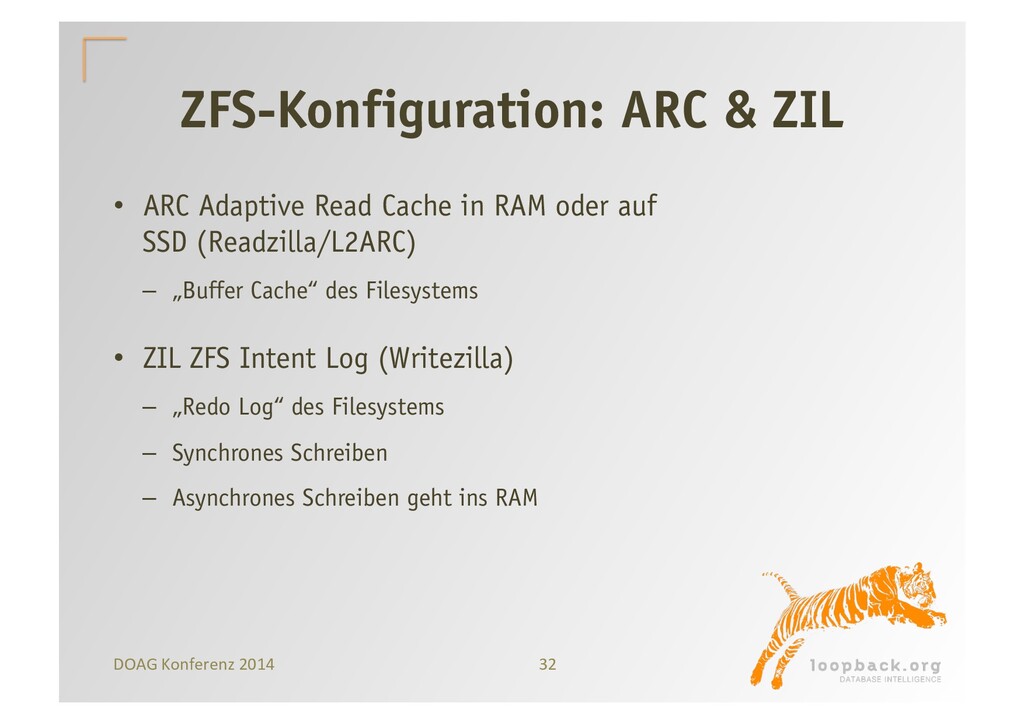

32. 32   DOAG  Konferenz  2014   ZFS-Konfiguration: ARC & ZIL •  ARC Adaptive Read Cache in RAM oder auf SSD (Readzilla/L2ARC) –  „Buffer Cache“ des Filesystems •  ZIL ZFS Intent Log (Writezilla) –  „Redo Log“ des Filesystems –  Synchrones Schreiben –  Asynchrones Schreiben geht ins RAM

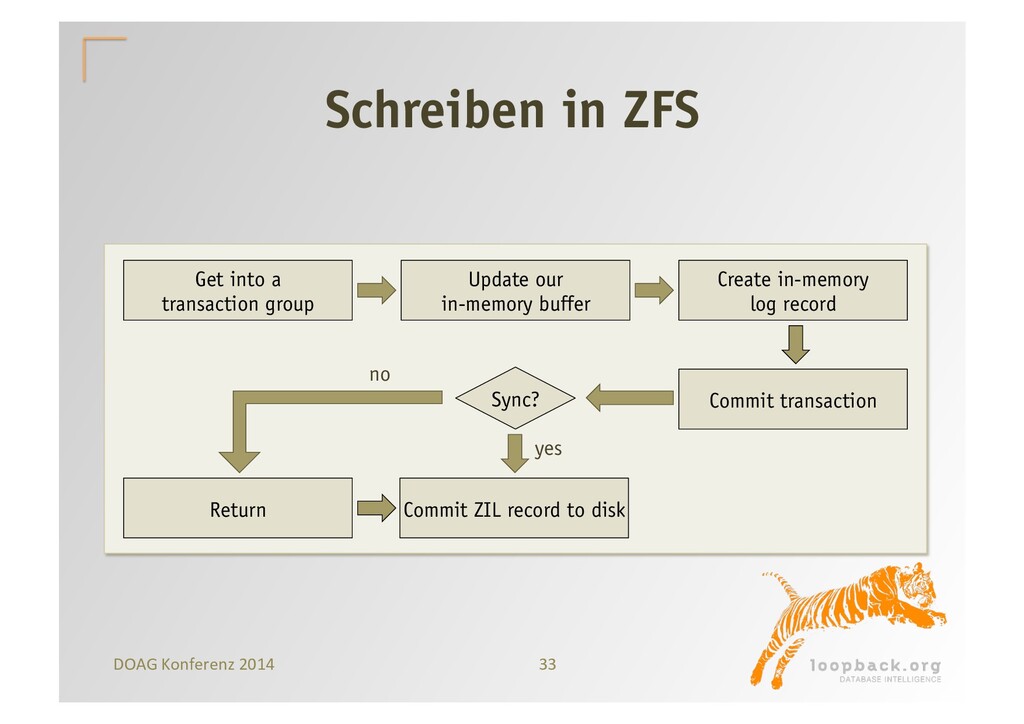

33. 33   DOAG  Konferenz  2014   Schreiben in ZFS Get into a transaction group Update our in-memory buffer Create in-memory log record Commit transaction Sync? Commit ZIL record to disk     Return no yes

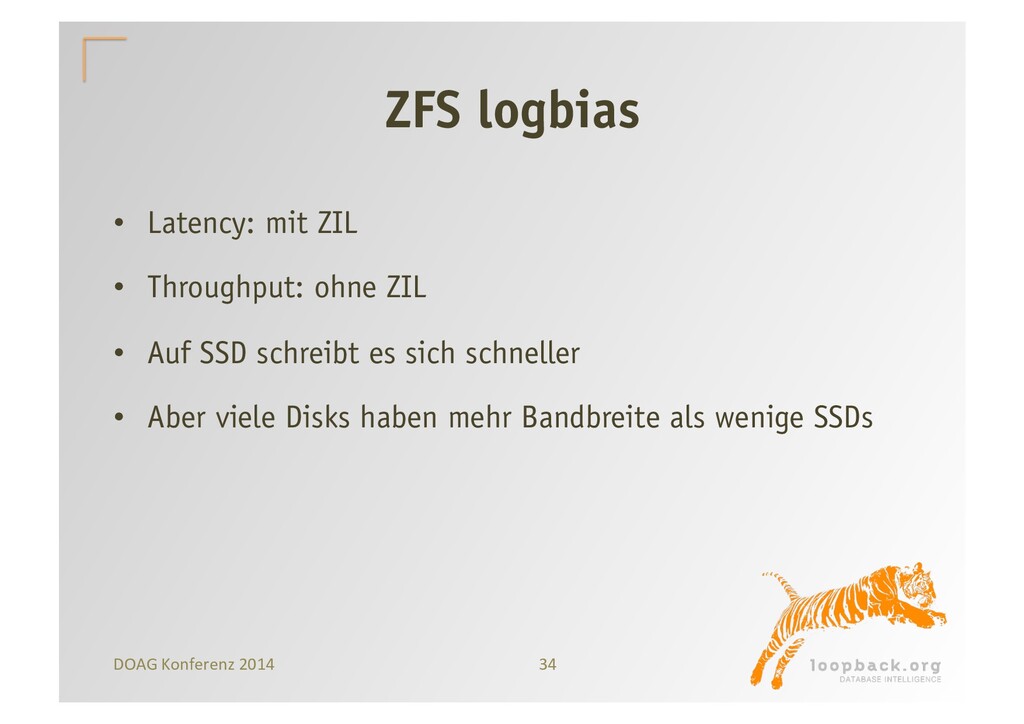

34. 34   DOAG  Konferenz  2014   ZFS logbias •  Latency: mit ZIL •  Throughput: ohne ZIL •  Auf SSD schreibt es sich schneller •  Aber viele Disks haben mehr Bandbreite als wenige SSDs

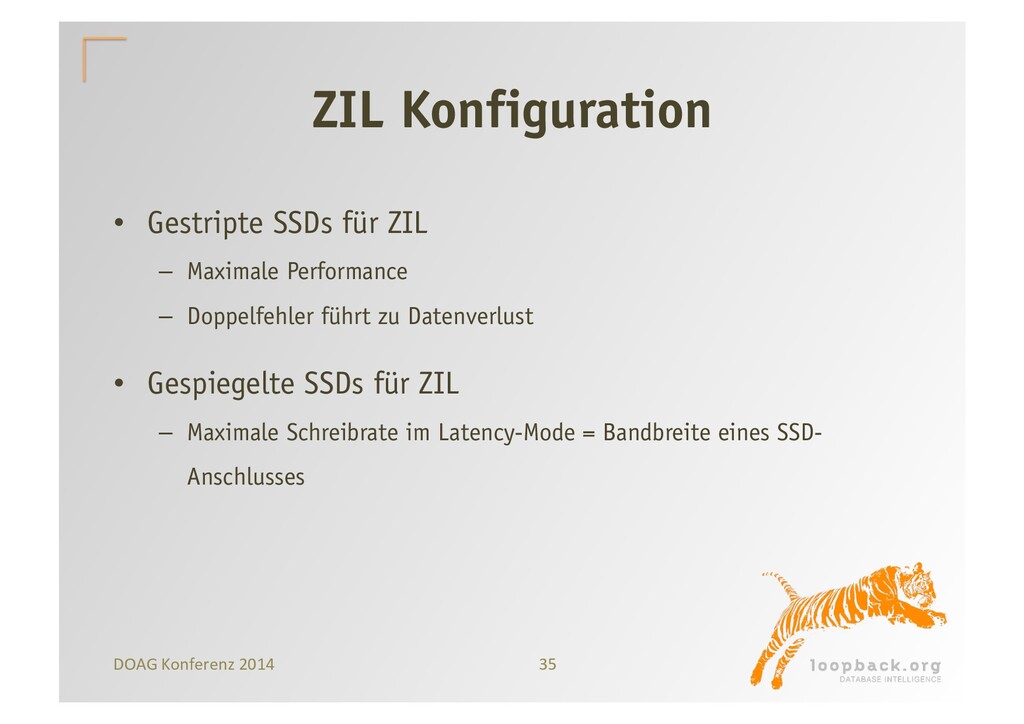

35. 35   DOAG  Konferenz  2014   ZIL Konfiguration •  Gestripte SSDs für ZIL –  Maximale Performance –  Doppelfehler führt zu Datenverlust •  Gespiegelte SSDs für ZIL –  Maximale Schreibrate im Latency-Mode = Bandbreite eines SSD- Anschlusses

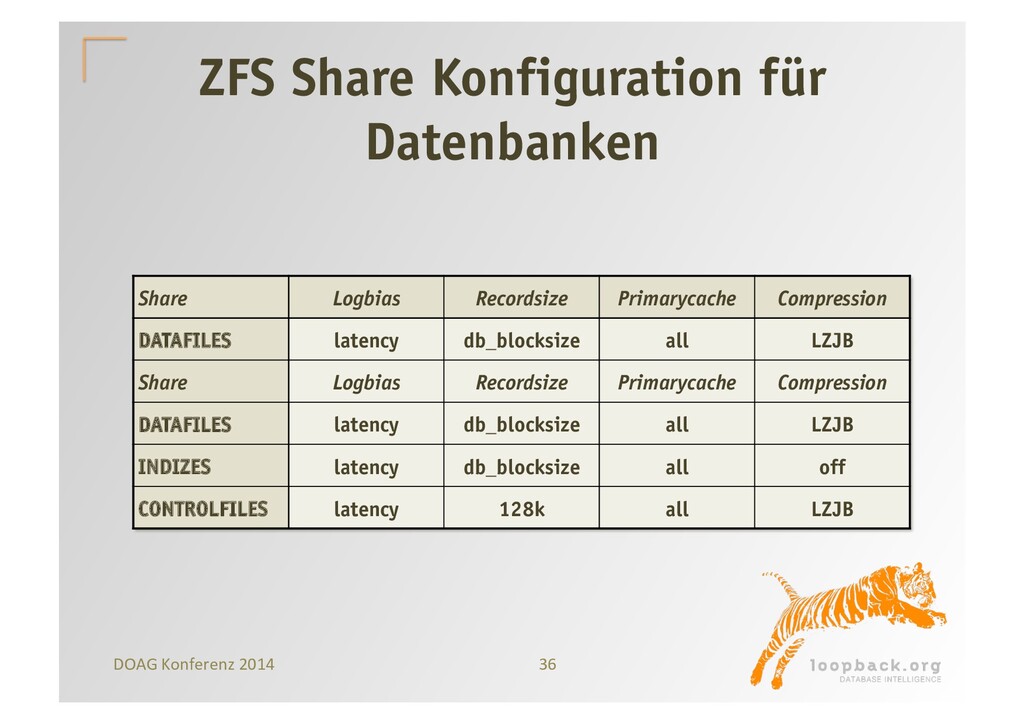

36. 36   DOAG  Konferenz  2014   ZFS Share Konfiguration für Datenbanken Share Logbias Recordsize Primarycache Compression DATAFILES latency db_blocksize all LZJB Share Logbias Recordsize Primarycache Compression DATAFILES latency db_blocksize all LZJB INDIZES latency db_blocksize all off CONTROLFILES latency 128k all LZJB

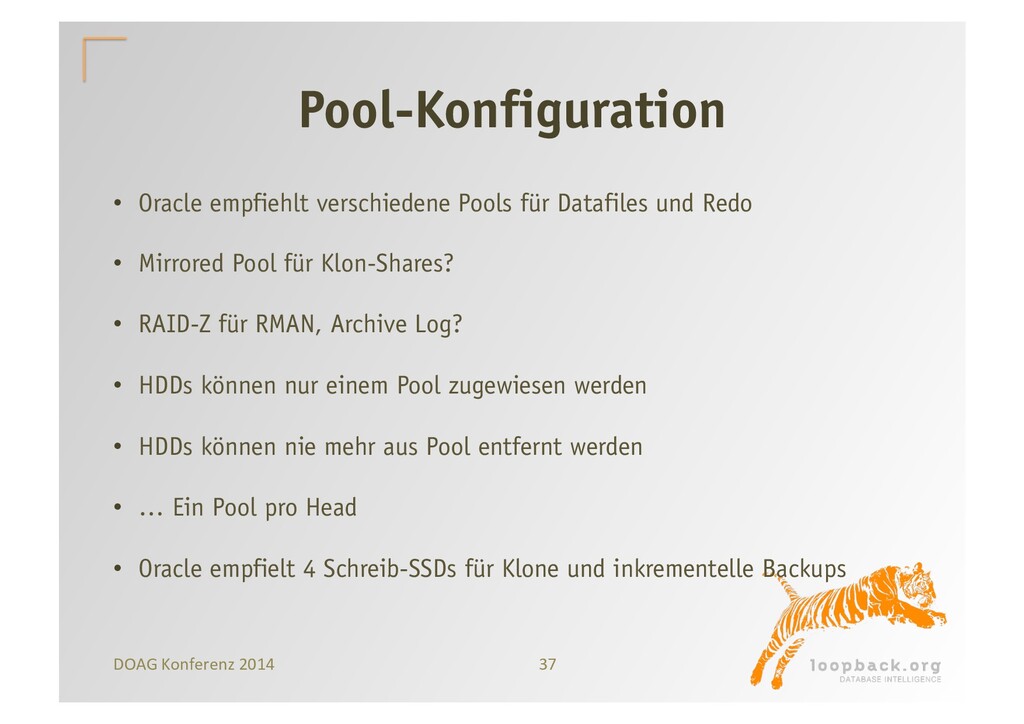

37. 37   DOAG  Konferenz  2014   Pool-Konfiguration •  Oracle empfiehlt verschiedene Pools für Datafiles und Redo •  Mirrored Pool für Klon-Shares? •  RAID-Z für RMAN, Archive Log? •  HDDs können nur einem Pool zugewiesen werden •  HDDs können nie mehr aus Pool entfernt werden •  … Ein Pool pro Head •  Oracle empfielt 4 Schreib-SSDs für Klone und inkrementelle Backups

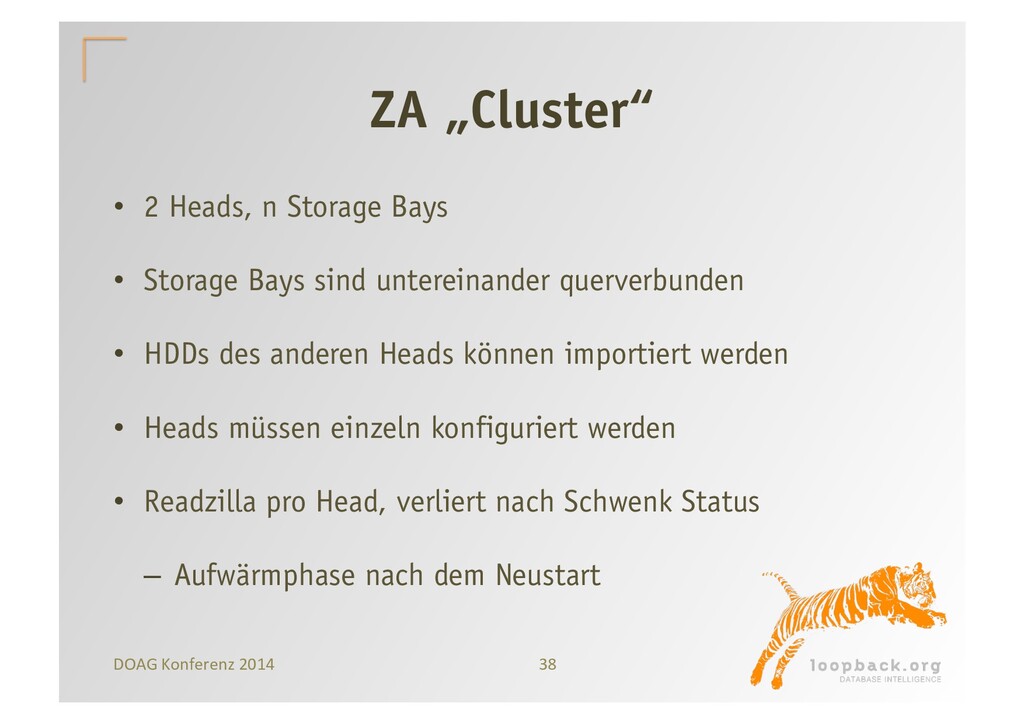

38. 38   DOAG  Konferenz  2014   ZA „Cluster“ •  2 Heads, n Storage Bays •  Storage Bays sind untereinander querverbunden •  HDDs des anderen Heads können importiert werden •  Heads müssen einzeln konfiguriert werden •  Readzilla pro Head, verliert nach Schwenk Status –  Aufwärmphase nach dem Neustart

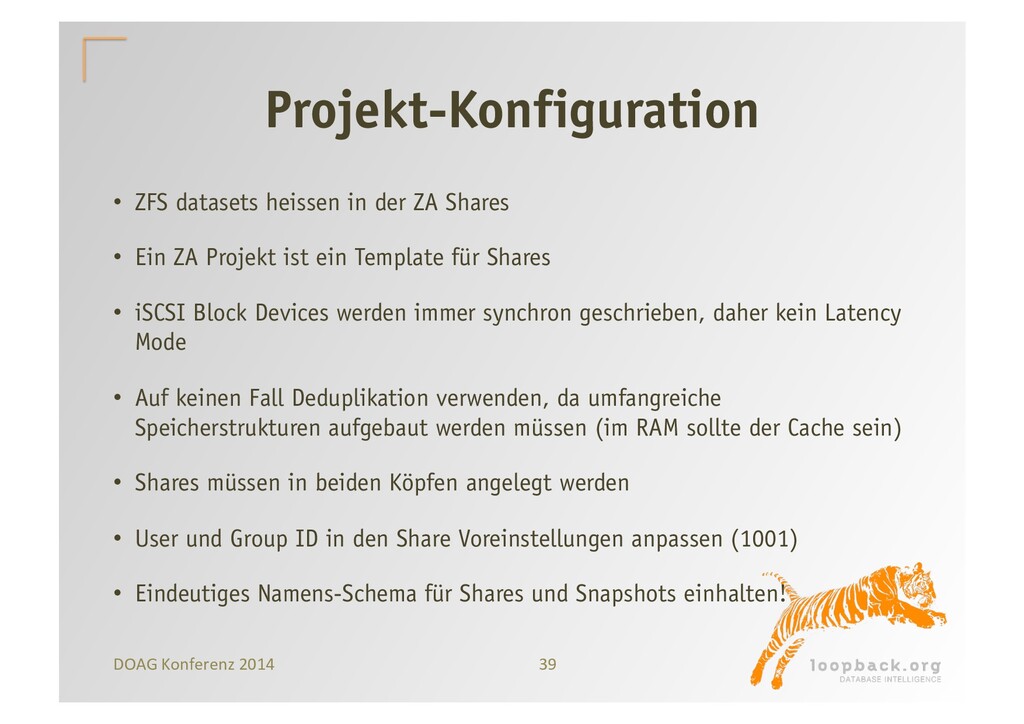

39. 39   DOAG  Konferenz  2014   Projekt-Konfiguration •  ZFS datasets heissen in der ZA Shares •  Ein ZA Projekt ist ein Template für Shares •  iSCSI Block Devices werden immer synchron geschrieben, daher kein Latency Mode •  Auf keinen Fall Deduplikation verwenden, da umfangreiche Speicherstrukturen aufgebaut werden müssen (im RAM sollte der Cache sein) •  Shares müssen in beiden Köpfen angelegt werden •  User und Group ID in den Share Voreinstellungen anpassen (1001) •  Eindeutiges Namens-Schema für Shares und Snapshots einhalten!

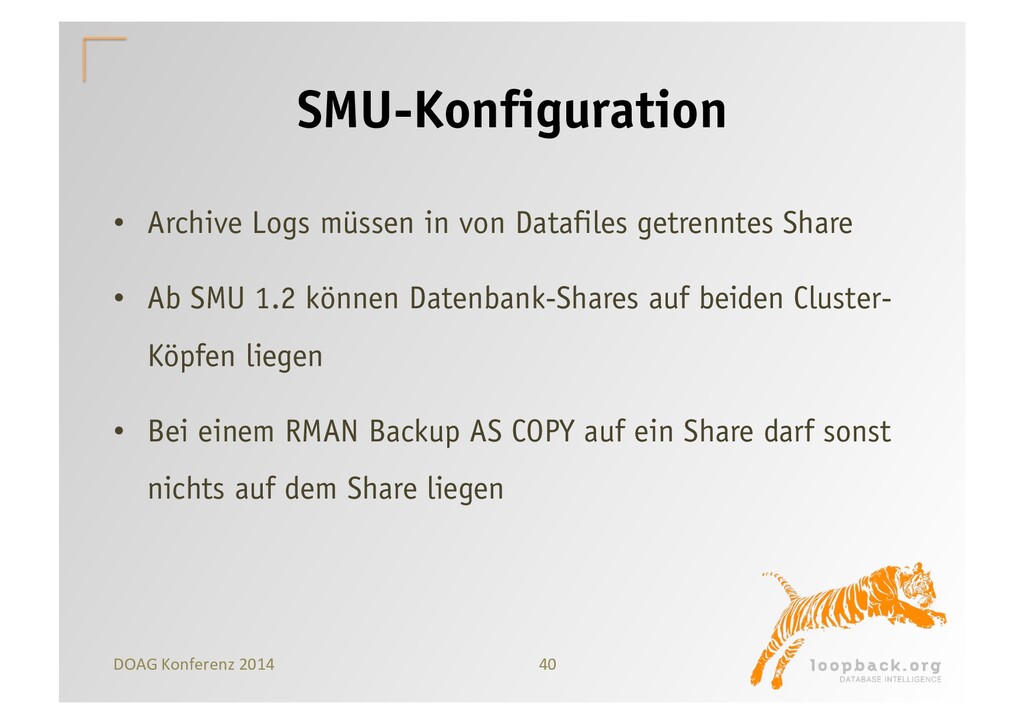

40. 40   DOAG  Konferenz  2014   SMU-Konfiguration •  Archive Logs müssen in von Datafiles getrenntes Share •  Ab SMU 1.2 können Datenbank-Shares auf beiden Cluster- Köpfen liegen •  Bei einem RMAN Backup AS COPY auf ein Share darf sonst nichts auf dem Share liegen

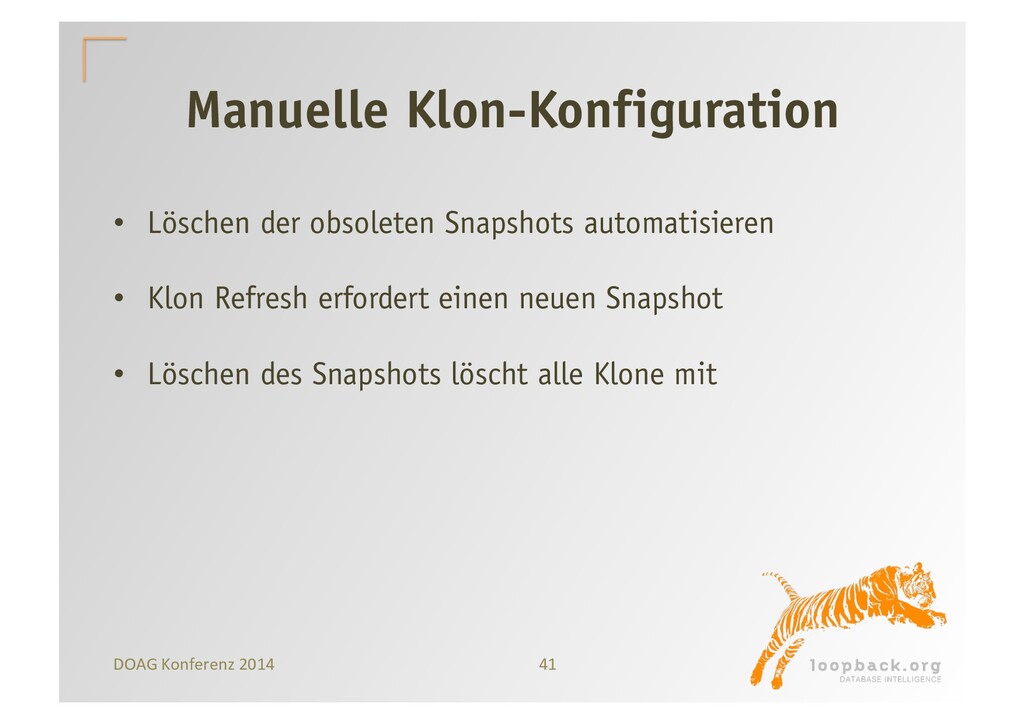

41. 41   DOAG  Konferenz  2014   Manuelle Klon-Konfiguration •  Löschen der obsoleten Snapshots automatisieren •  Klon Refresh erfordert einen neuen Snapshot •  Löschen des Snapshots löscht alle Klone mit

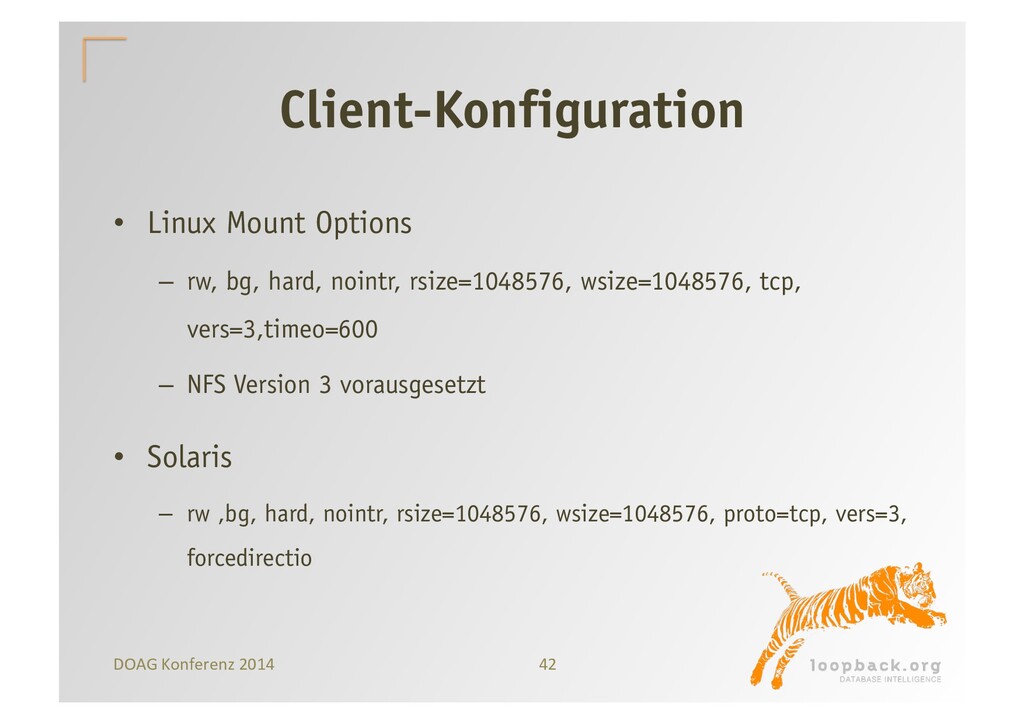

42. 42   DOAG  Konferenz  2014   Client-Konfiguration •  Linux Mount Options –  rw, bg, hard, nointr, rsize=1048576, wsize=1048576, tcp, vers=3,timeo=600 –  NFS Version 3 vorausgesetzt •  Solaris –  rw ,bg, hard, nointr, rsize=1048576, wsize=1048576, proto=tcp, vers=3, forcedirectio

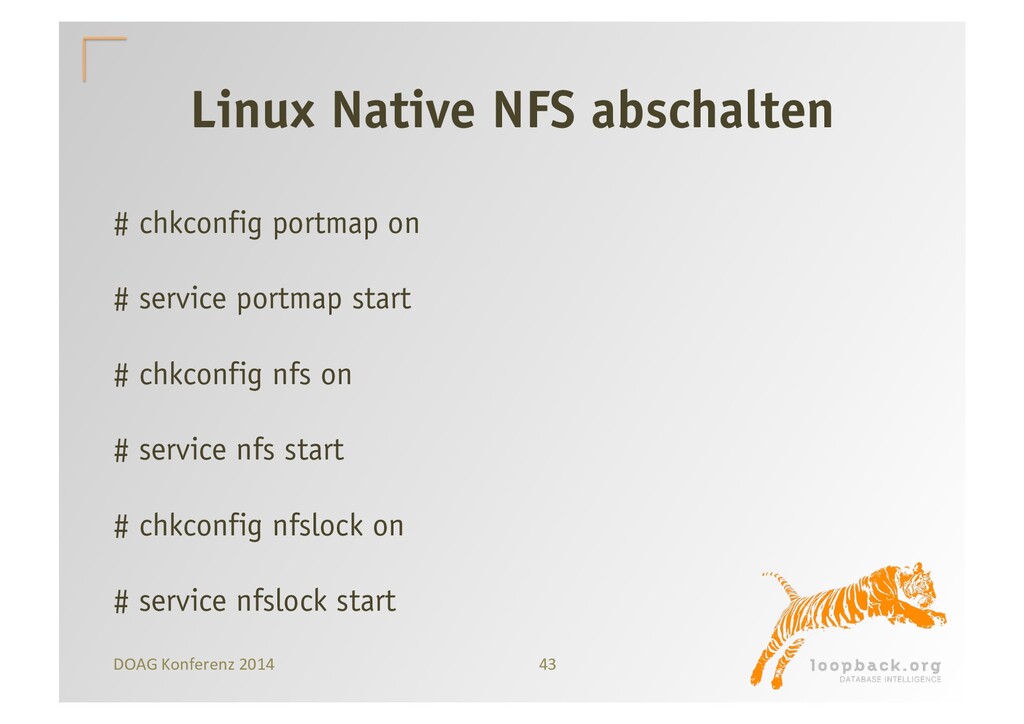

43. 43   DOAG  Konferenz  2014   Linux Native NFS abschalten # chkconfig portmap on # service portmap start # chkconfig nfs on # service nfs start # chkconfig nfslock on # service nfslock start

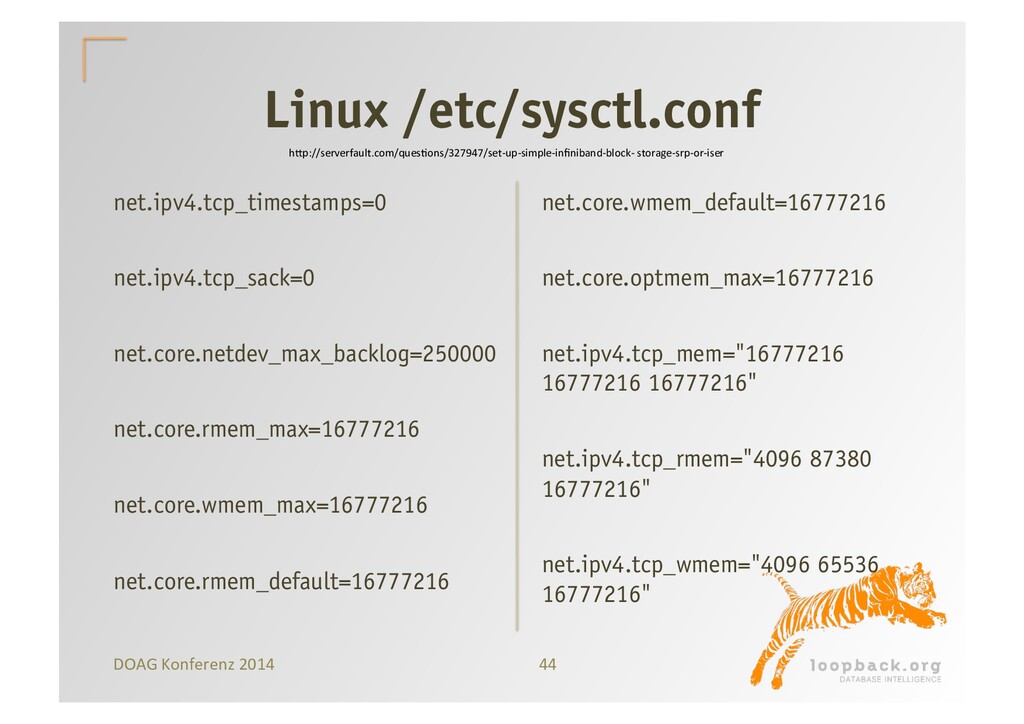

44. 44   DOAG  Konferenz  2014   Linux /etc/sysctl.conf net.ipv4.tcp_timestamps=0 net.ipv4.tcp_sack=0 net.core.netdev_max_backlog=250000 net.core.rmem_max=16777216 net.core.wmem_max=16777216 net.core.rmem_default=16777216 net.core.wmem_default=16777216 net.core.optmem_max=16777216 net.ipv4.tcp_mem="16777216 16777216 16777216" net.ipv4.tcp_rmem="4096 87380 16777216" net.ipv4.tcp_wmem="4096 65536 16777216"  hKp://serverfault.com/quesPons/327947/set-­‐up-­‐simple-­‐infiniband-­‐block-­‐  storage-­‐srp-­‐or-­‐iser

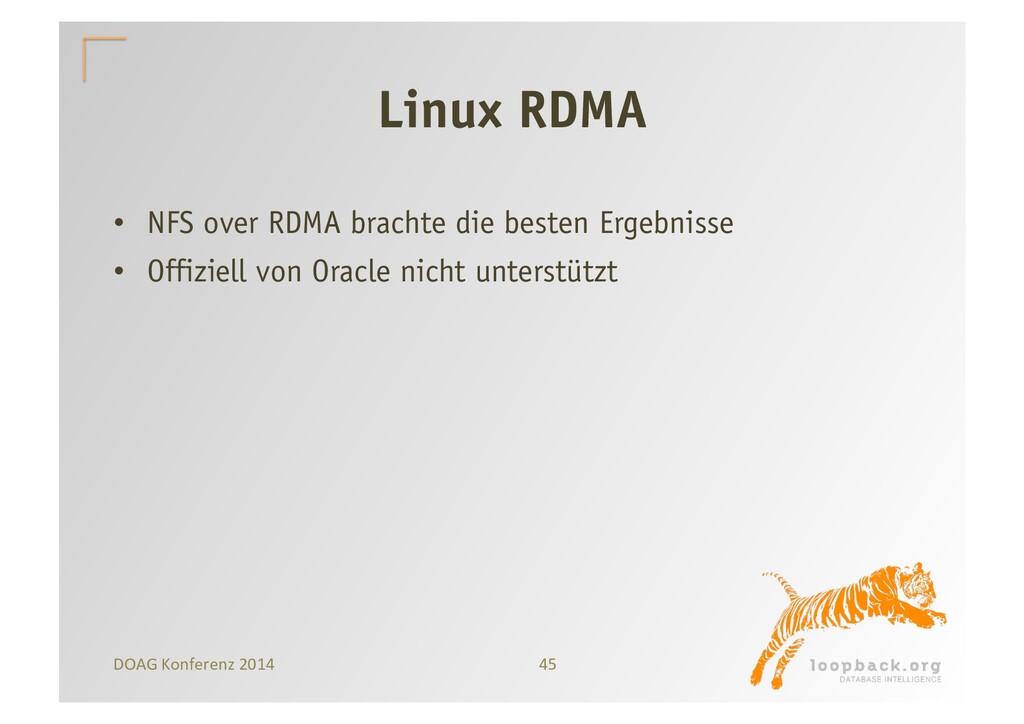

45. 45   DOAG  Konferenz  2014   Linux RDMA •  NFS over RDMA brachte die besten Ergebnisse •  Offiziell von Oracle nicht unterstützt

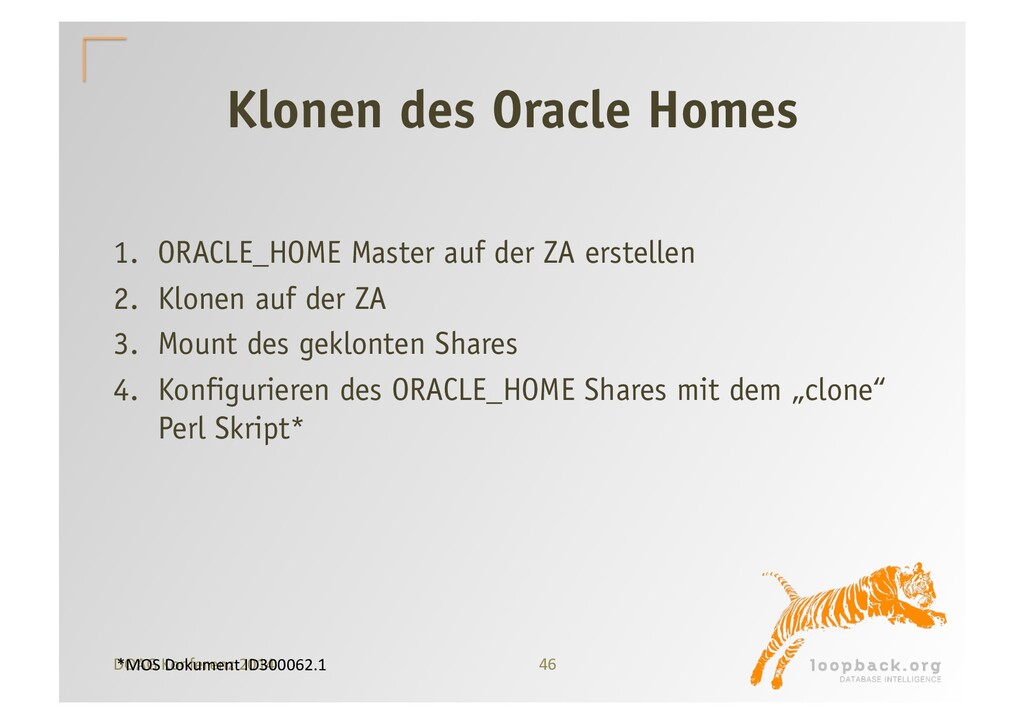

46. 46   DOAG  Konferenz  2014   Klonen des Oracle Homes 1.  ORACLE_HOME Master auf der ZA erstellen 2.  Klonen auf der ZA 3.  Mount des geklonten Shares 4.  Konfigurieren des ORACLE_HOME Shares mit dem „clone“ Perl Skript* *MOS  Dokument  ID300062.1

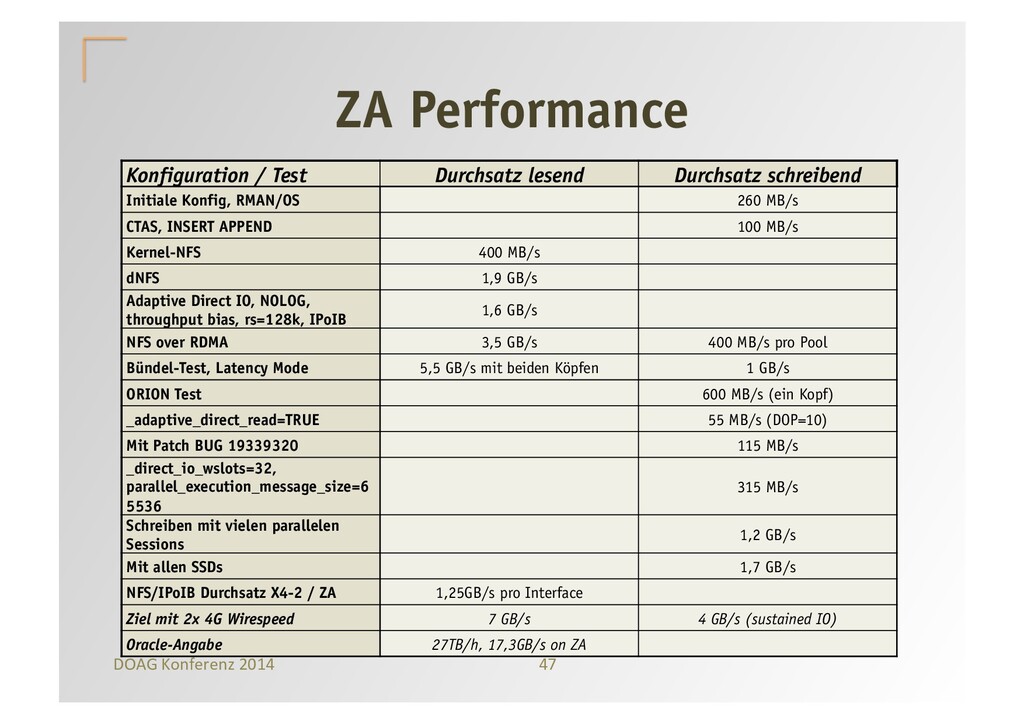

47. 47   DOAG  Konferenz  2014   ZA Performance Konfiguration / Test Durchsatz lesend Durchsatz schreibend Initiale Konfig, RMAN/OS 260 MB/s CTAS, INSERT APPEND 100 MB/s Kernel-NFS 400 MB/s dNFS 1,9 GB/s Adaptive Direct IO, NOLOG, throughput bias, rs=128k, IPoIB 1,6 GB/s NFS over RDMA 3,5 GB/s 400 MB/s pro Pool Bündel-Test, Latency Mode 5,5 GB/s mit beiden Köpfen 1 GB/s ORION Test 600 MB/s (ein Kopf) _adaptive_direct_read=TRUE 55 MB/s (DOP=10) Mit Patch BUG 19339320 115 MB/s _direct_io_wslots=32, parallel_execution_message_size=6 5536 315 MB/s Schreiben mit vielen parallelen Sessions 1,2 GB/s Mit allen SSDs 1,7 GB/s NFS/IPoIB Durchsatz X4-2 / ZA 1,25GB/s pro Interface Ziel mit 2x 4G Wirespeed 7 GB/s 4 GB/s (sustained IO) Oracle-Angabe 27TB/h, 17,3GB/s on ZA

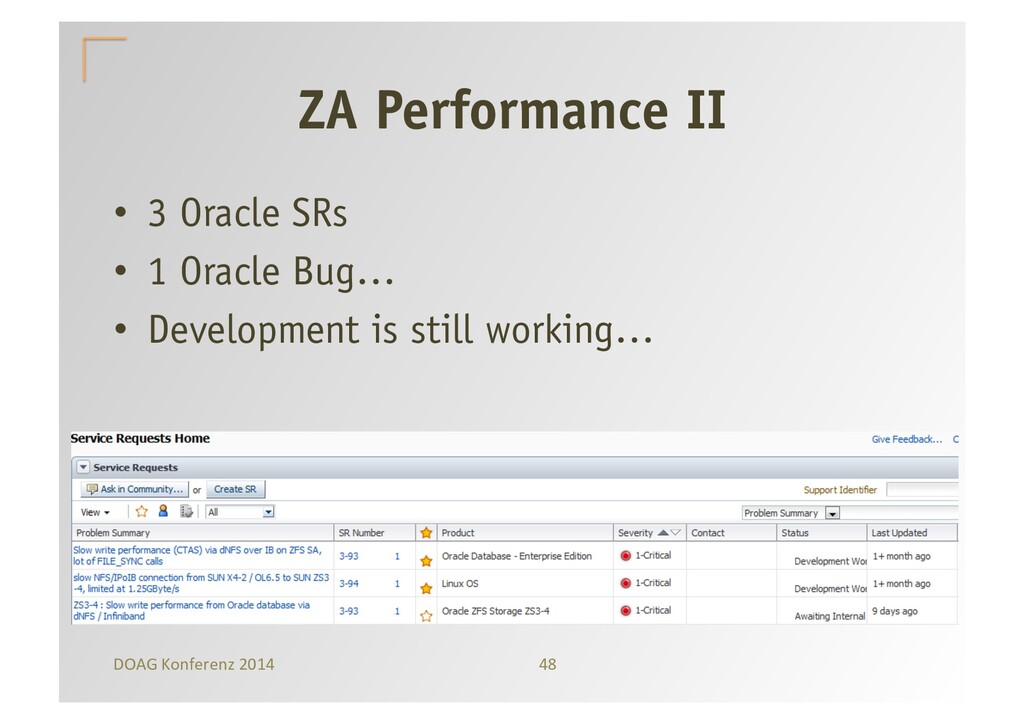

48. 48   DOAG  Konferenz  2014   ZA Performance II •  3 Oracle SRs •  1 Oracle Bug… •  Development is still working…
49. 49   DOAG  Konferenz  2014   Vielen Dank für Ihre Aufmerksamkeit Jan Schreiber, Hamburg
