Aqui eu conto a minha jornada de como eu fiz a minha impressora wi-fi, uma Epson L355, imprimir sem nenhum tipo de driver de impressão.

Para tal usei Python, Wireshark, um manual dos anos 90, e uma documentação não-oficial dos anos 2000.

Transcript

1. SEJA SEU PRÓPRIO CUPS - IMPRIMINDO NA RAÇA Arthur Mendes
2. Sobre mim • 24 anos de idade • 4 anos de experiência, principalmente em Python • Curioso desde criança • Minha primeira talk ever.
3. DISCLAIMERS:

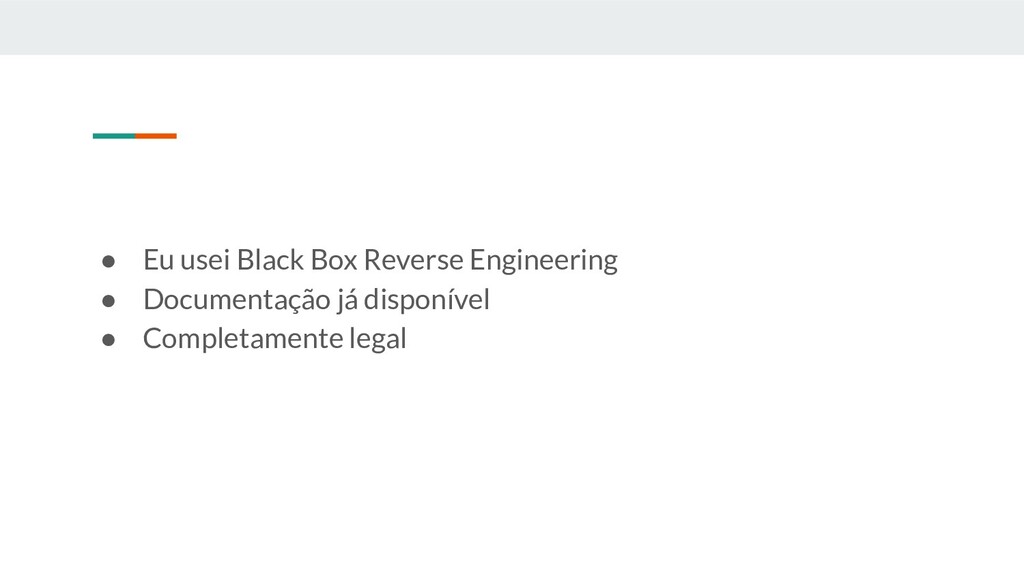

4. • Eu usei Black Box Reverse Engineering • Documentação já disponível • Completamente legal
5. CUPS?

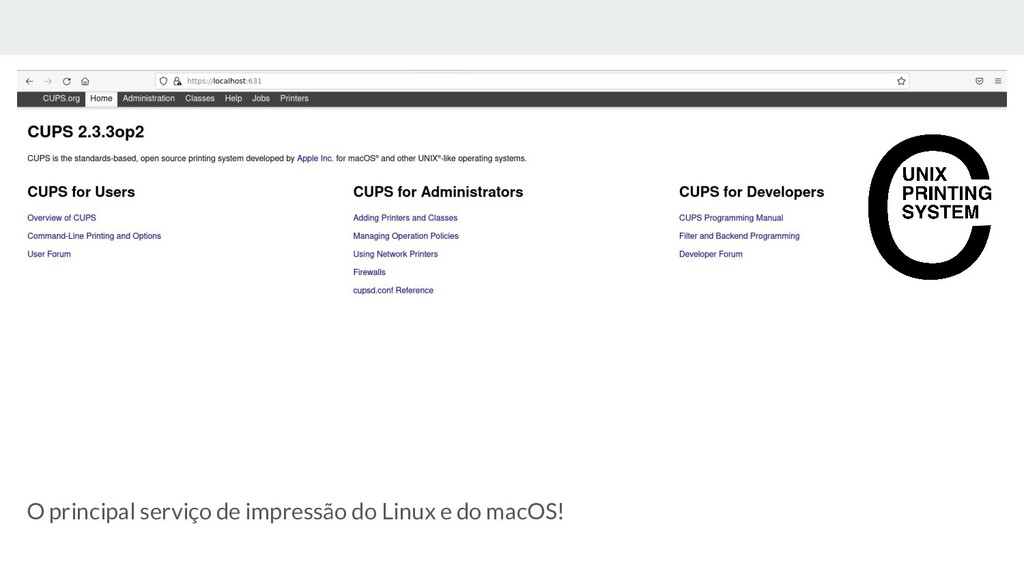

6. O principal serviço de impressão do Linux e do macOS!

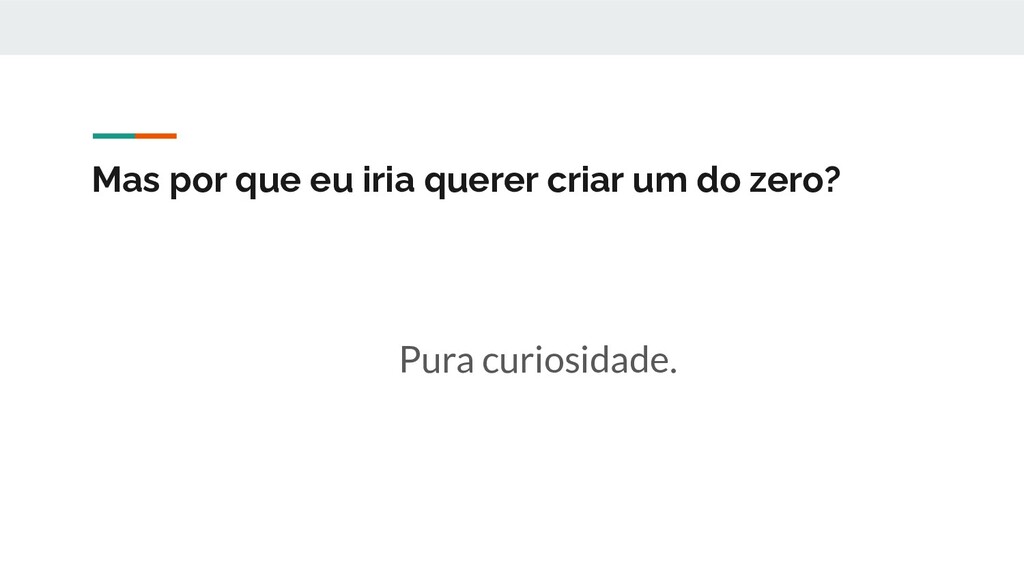

7. Mas por que eu iria querer criar um do zero? Pura curiosidade.
8. O PRIMEIRO TESTE

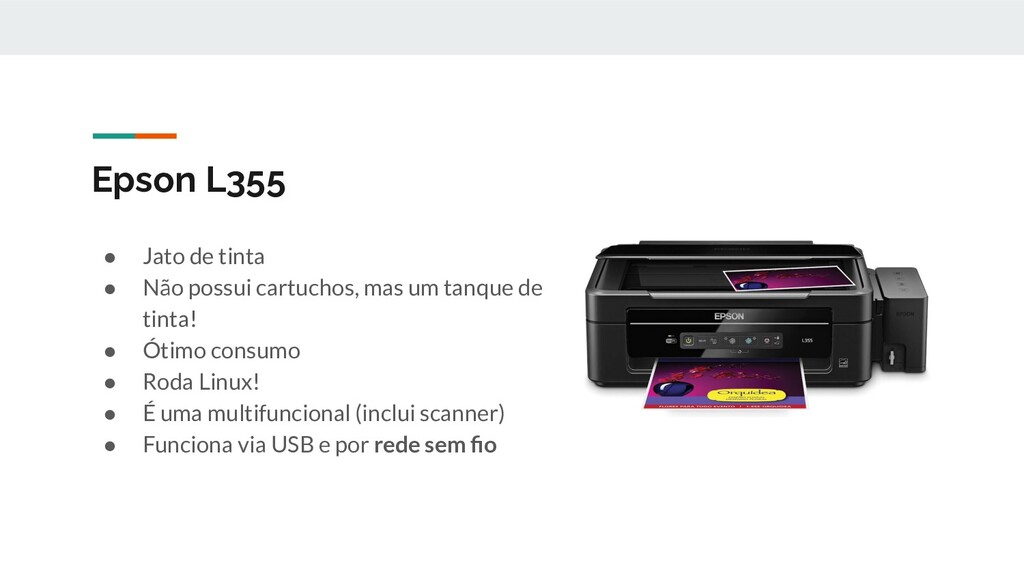

9. Epson L355 • Jato de tinta • Não possui cartuchos, mas um tanque de tinta! • Ótimo consumo • Roda Linux! • É uma multifuncional (inclui scanner) • Funciona via USB e por rede sem fio

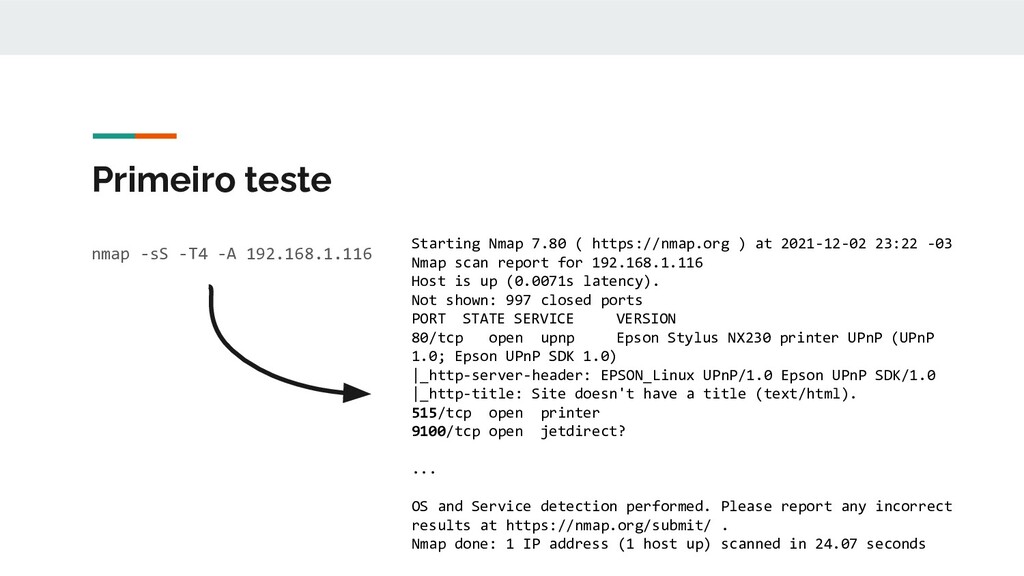

10. Primeiro teste nmap -sS -T4 -A 192.168.1.116 Starting Nmap 7.80 ( https://nmap.org ) at 2021-12-02 23:22 -03 Nmap scan report for 192.168.1.116 Host is up (0.0071s latency). Not shown: 997 closed ports PORT STATE SERVICE VERSION 80/tcp open upnp Epson Stylus NX230 printer UPnP (UPnP 1.0; Epson UPnP SDK 1.0) |_http-server-header: EPSON_Linux UPnP/1.0 Epson UPnP SDK/1.0 |_http-title: Site doesn't have a title (text/html). 515/tcp open printer 9100/tcp open jetdirect? ... OS and Service detection performed. Please report any incorrect results at https://nmap.org/submit/ . Nmap done: 1 IP address (1 host up) scanned in 24.07 seconds

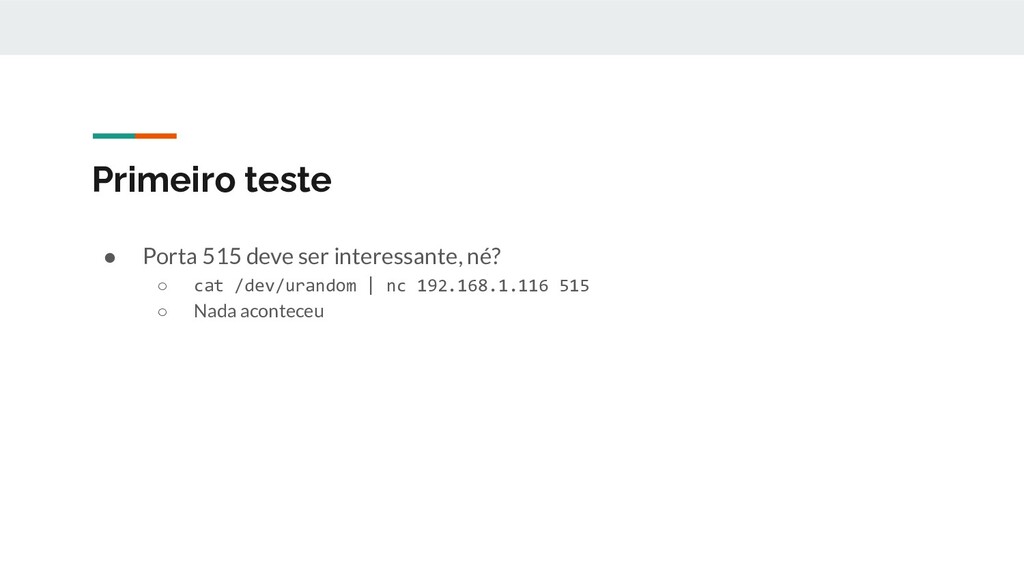

11. Primeiro teste • Porta 515 deve ser interessante, né? ◦ cat /dev/urandom | nc 192.168.1.116 515 ◦ Nada aconteceu

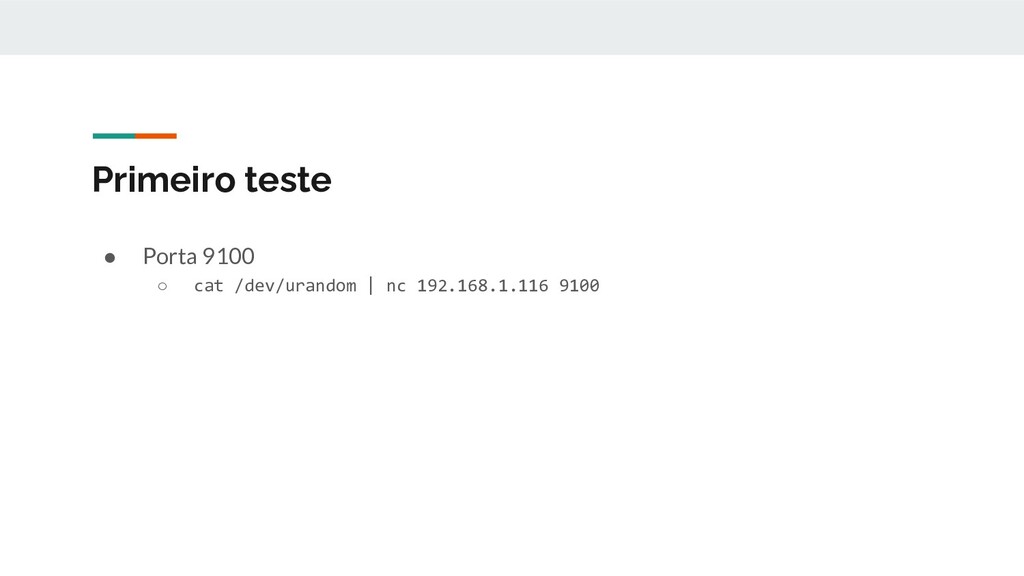

12. Primeiro teste • Porta 9100 ◦ cat /dev/urandom | nc 192.168.1.116 9100
14. 1 ANO DEPOIS…

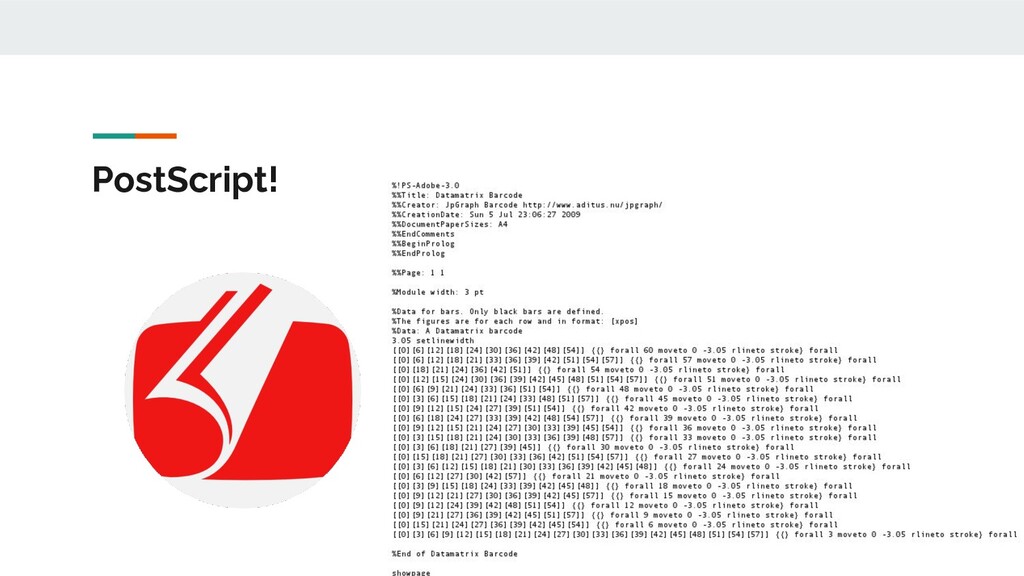

15. PostScript!

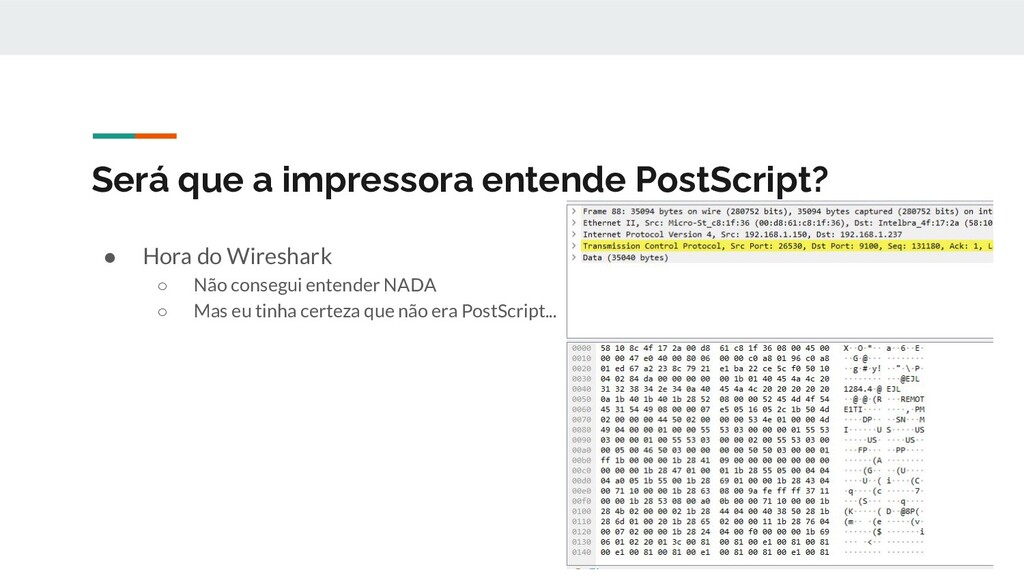

16. Será que a impressora entende PostScript? • Hora do Wireshark ◦ Não consegui entender NADA ◦ Mas eu tinha certeza que não era PostScript...

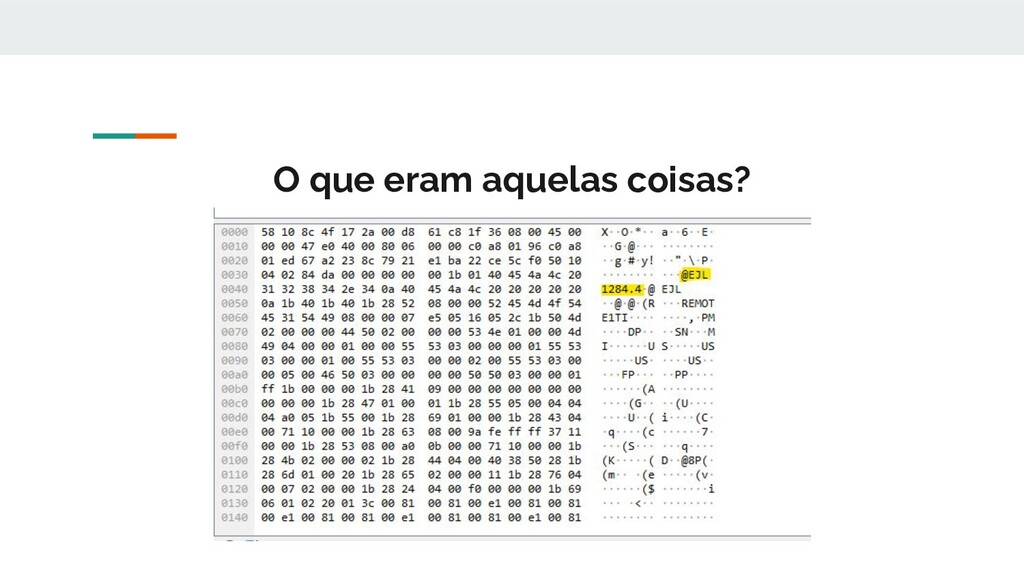

17. O que eram aquelas coisas?

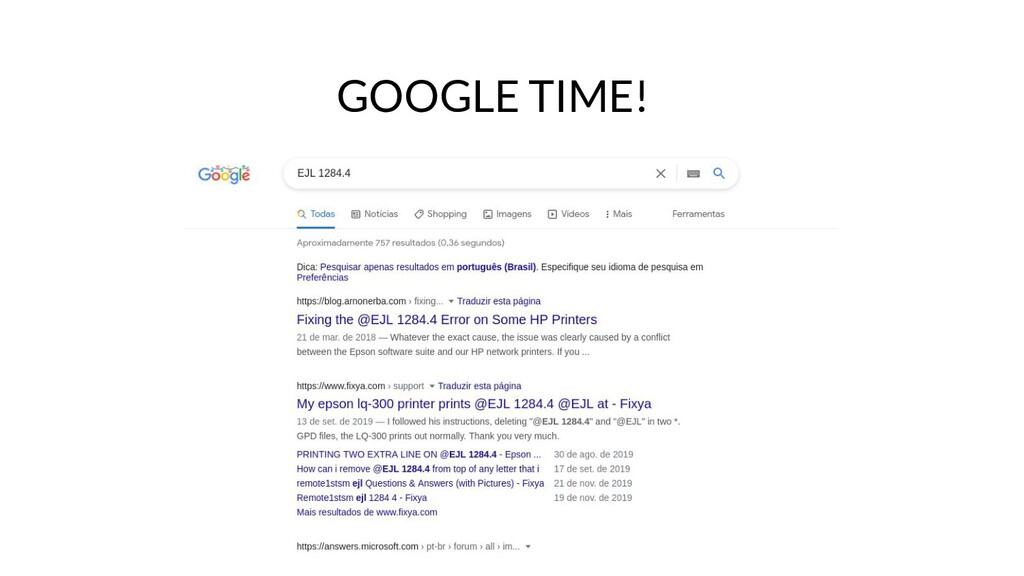

18. GOOGLE TIME!

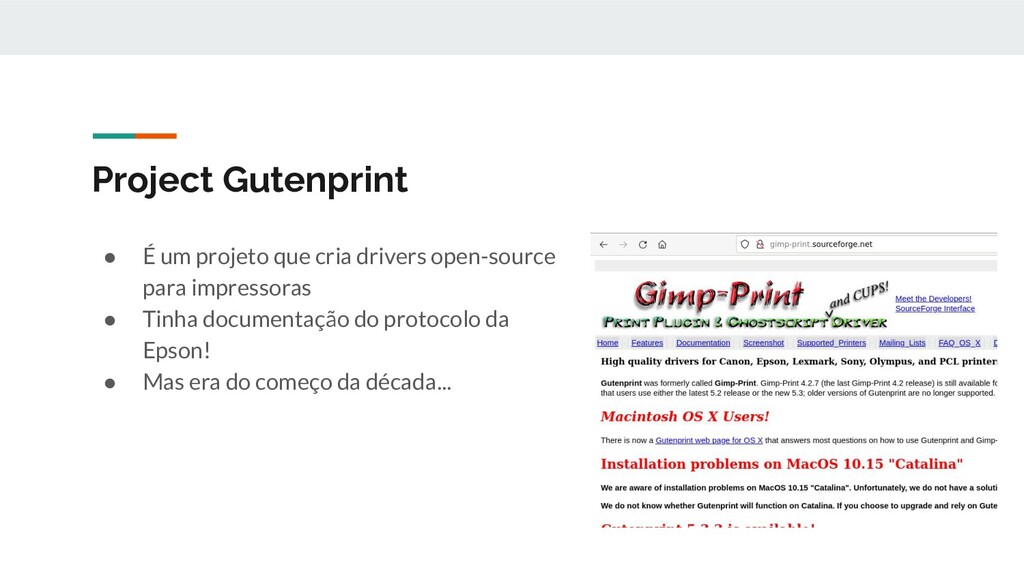

19. Project Gutenprint • É um projeto que cria drivers open-source para impressoras • Tinha documentação do protocolo da Epson! • Mas era do começo da década...
20. PROTOCOLO DA EPSON?

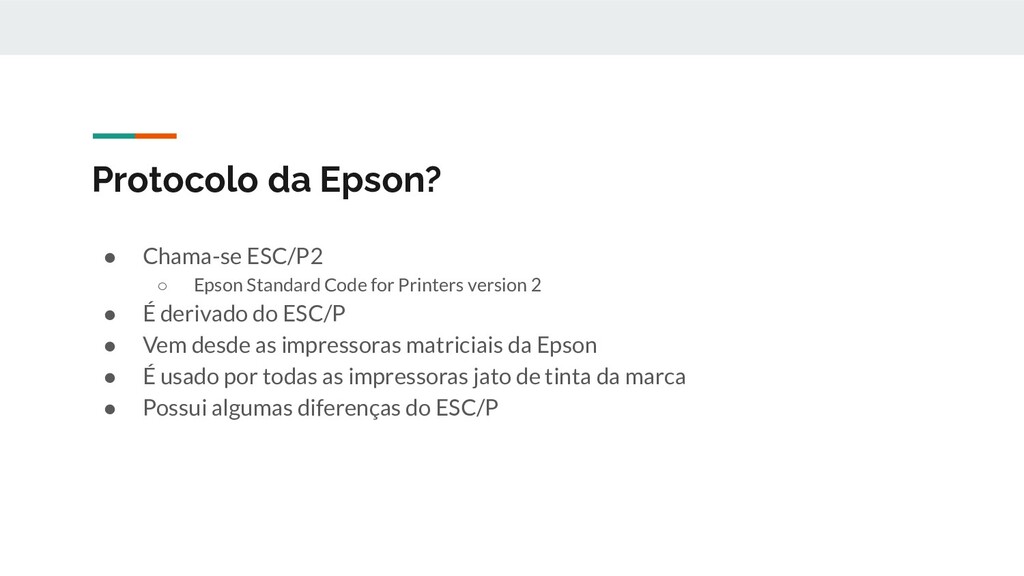

21. Protocolo da Epson? • Chama-se ESC/P2 ◦ Epson Standard Code for Printers version 2 • É derivado do ESC/P • Vem desde as impressoras matriciais da Epson • É usado por todas as impressoras jato de tinta da marca • Possui algumas diferenças do ESC/P

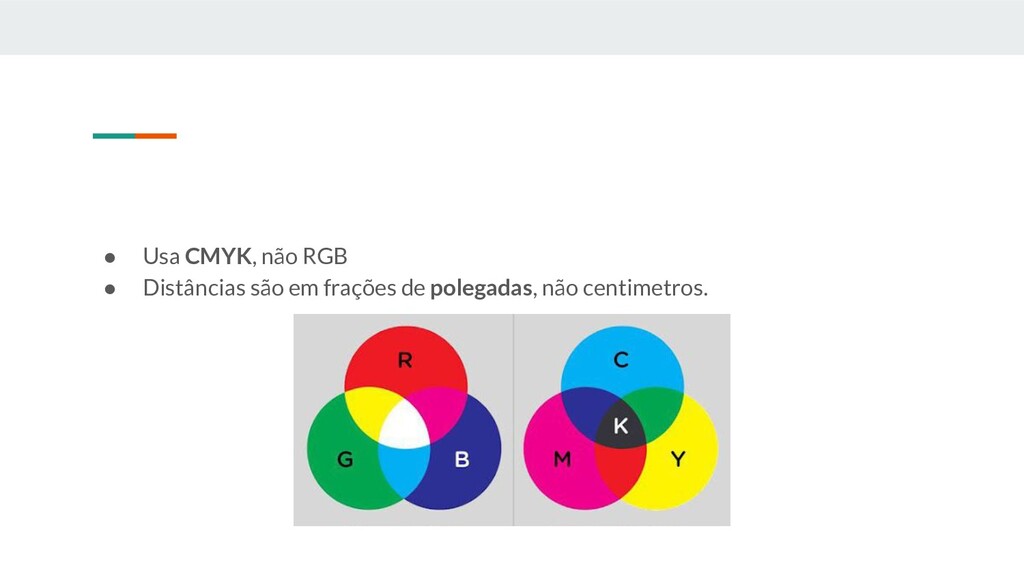

22. • Usa CMYK, não RGB • Distâncias são em frações de polegadas, não centimetros.

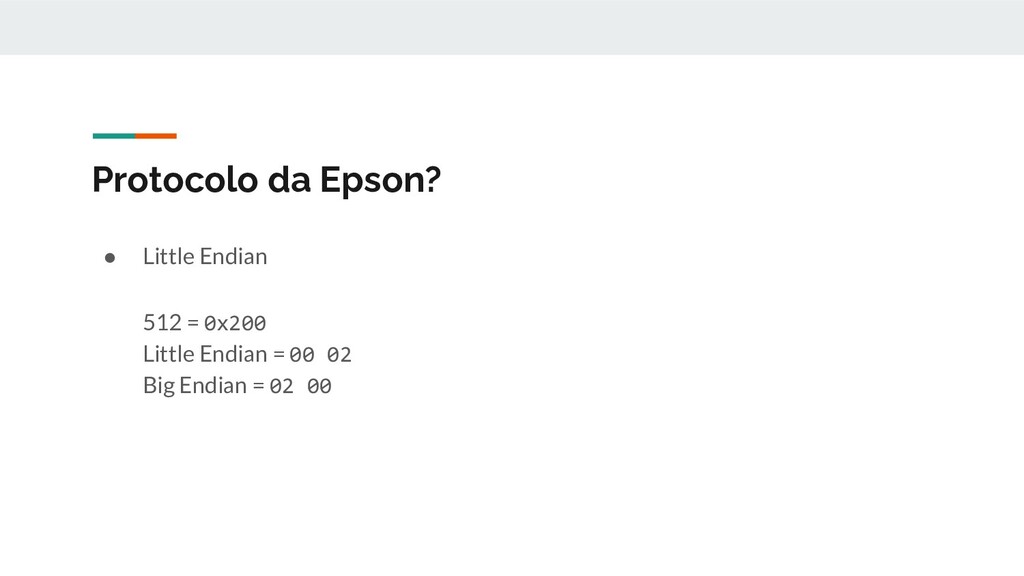

23. Protocolo da Epson? • Little Endian 512 = 0x200 Little Endian = 00 02 Big Endian = 02 00

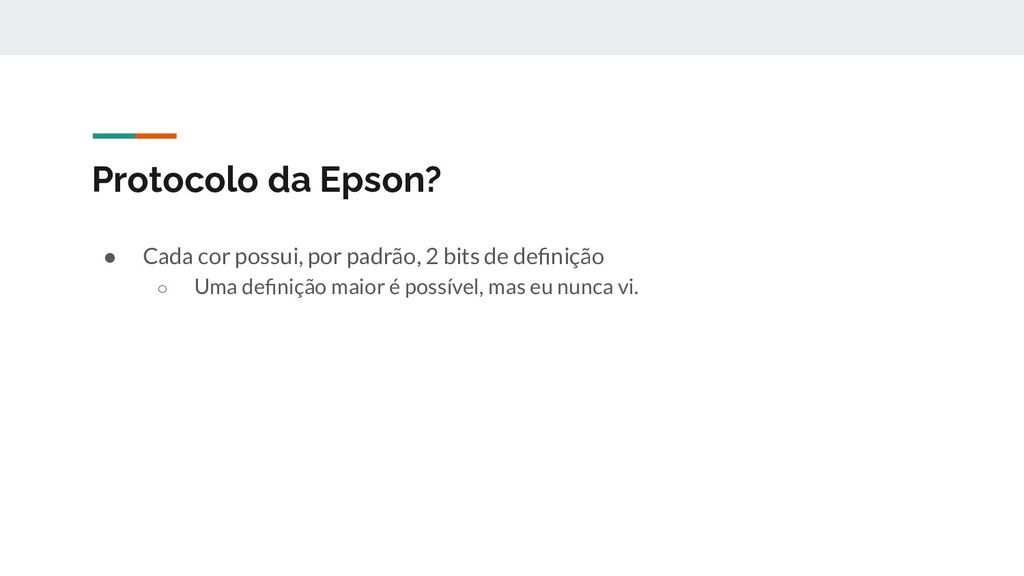

24. Protocolo da Epson? • Cada cor possui, por padrão, 2 bits de definição ◦ Uma definição maior é possível, mas eu nunca vi.

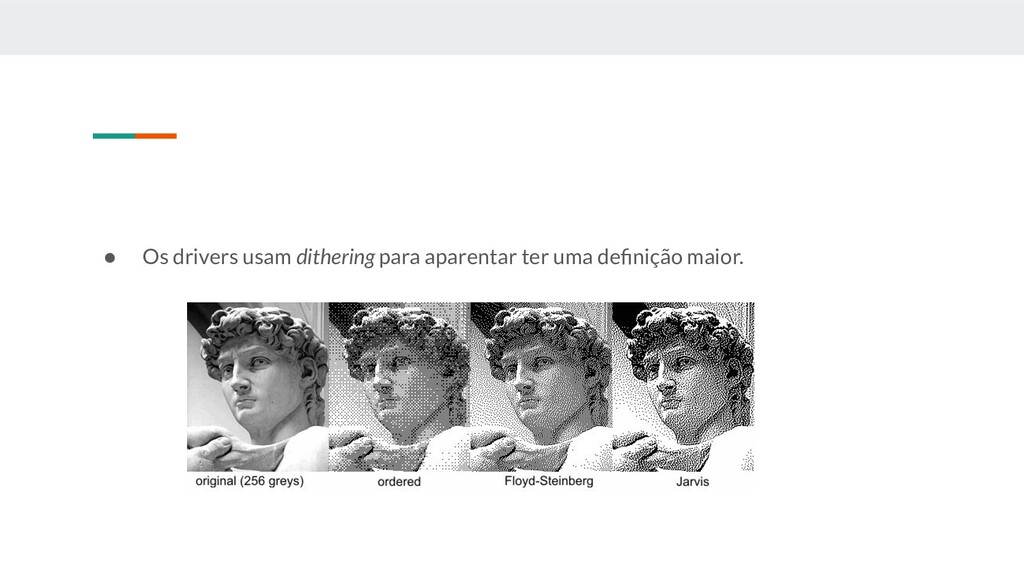

25. • Os drivers usam dithering para aparentar ter uma definição maior.

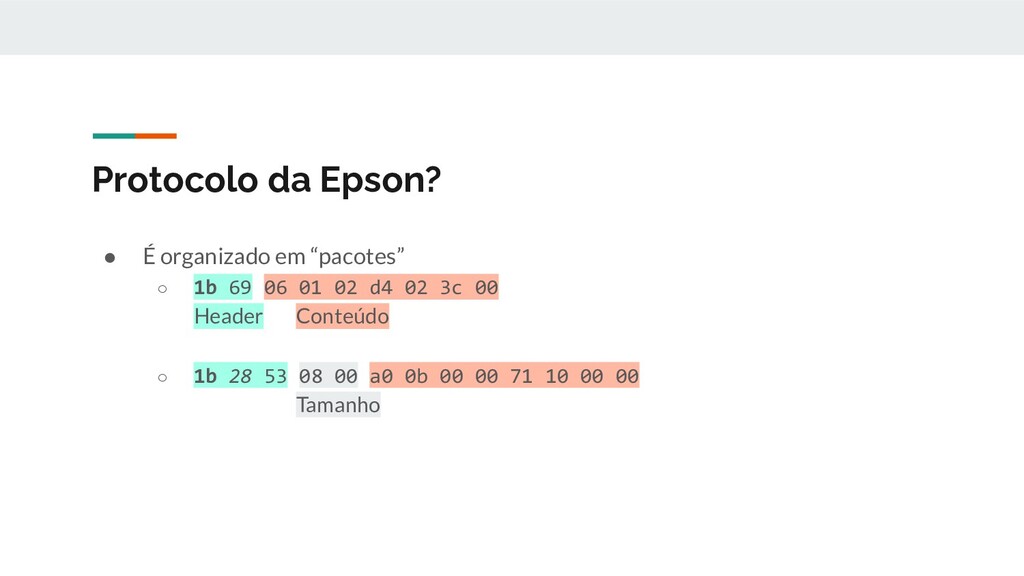

26. Protocolo da Epson? • É organizado em “pacotes” ◦ 1b 69 06 01 02 d4 02 3c 00 Header Conteúdo ◦ 1b 28 53 08 00 a0 0b 00 00 71 10 00 00 Tamanho

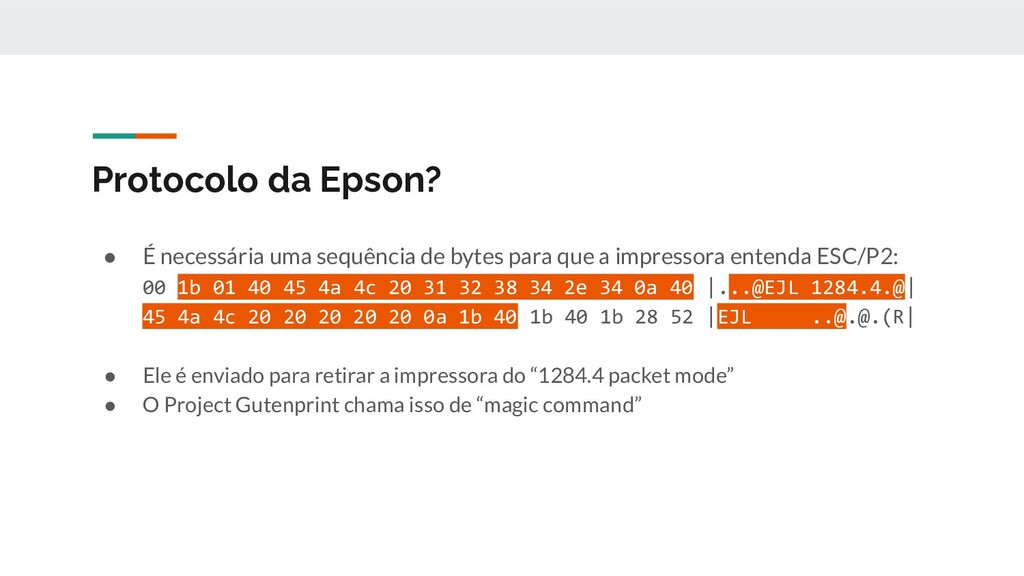

27. Protocolo da Epson? • É necessária uma sequência de bytes para que a impressora entenda ESC/P2: 00 1b 01 40 45 4a 4c 20 31 32 38 34 2e 34 0a 40 |...@EJL 1284.4.@| 45 4a 4c 20 20 20 20 20 0a 1b 40 1b 40 1b 28 52 |EJL ..@.@.(R| • Ele é enviado para retirar a impressora do “1284.4 packet mode” • O Project Gutenprint chama isso de “magic command”

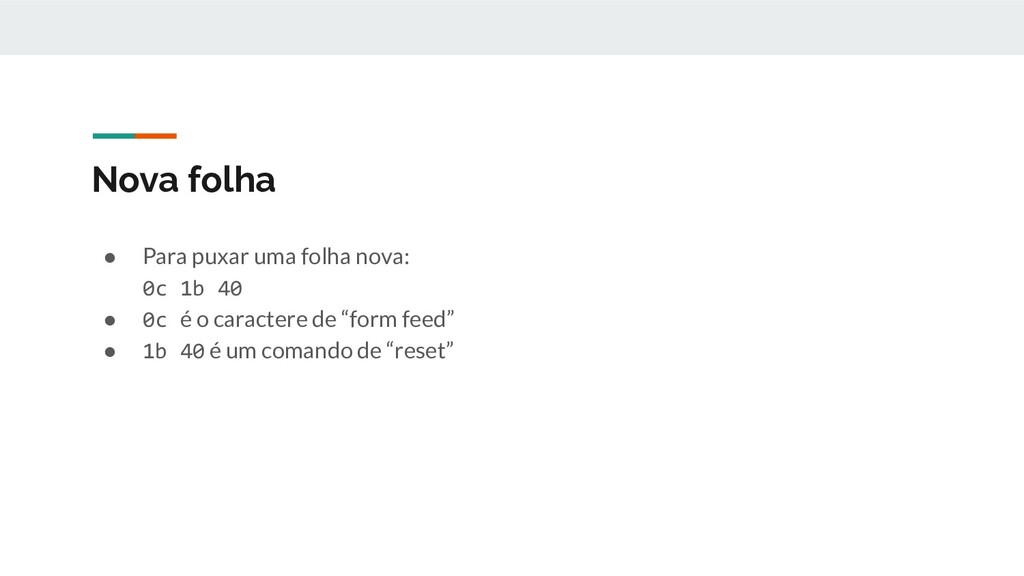

28. Nova folha • Para puxar uma folha nova: 0c 1b 40 • 0c é o caractere de “form feed” • 1b 40 é um comando de “reset”

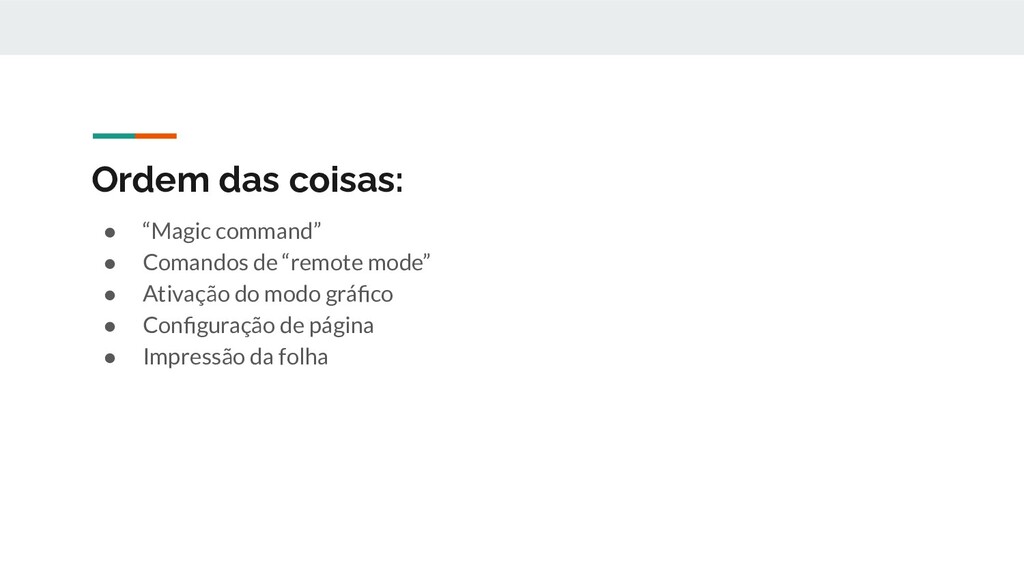

29. • “Magic command” • Comandos de “remote mode” • Ativação do modo gráfico • Configuração de página • Impressão da folha Ordem das coisas:

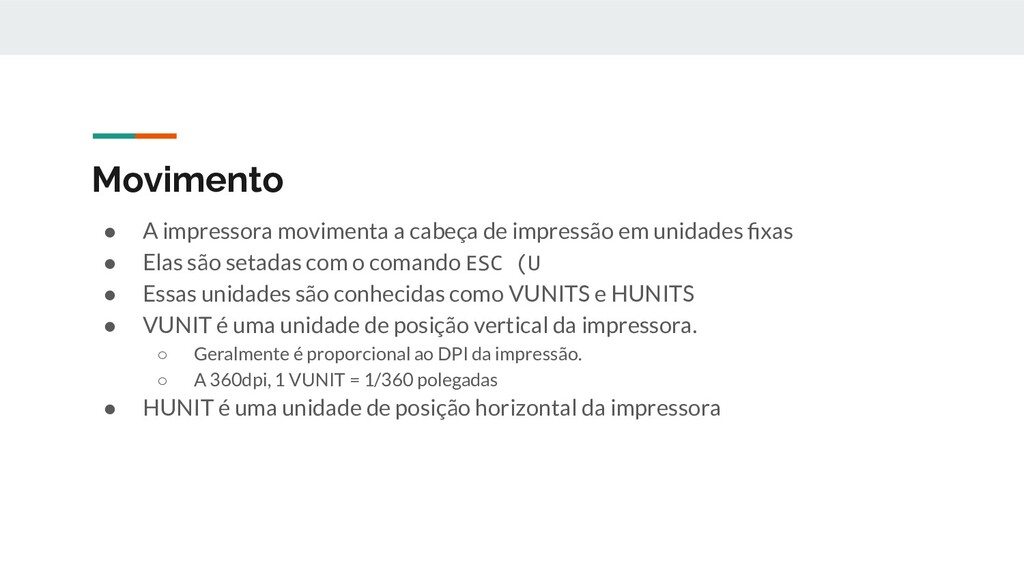

30. • A impressora movimenta a cabeça de impressão em unidades fixas • Elas são setadas com o comando ESC (U • Essas unidades são conhecidas como VUNITS e HUNITS • VUNIT é uma unidade de posição vertical da impressora. ◦ Geralmente é proporcional ao DPI da impressão. ◦ A 360dpi, 1 VUNIT = 1/360 polegadas • HUNIT é uma unidade de posição horizontal da impressora Movimento

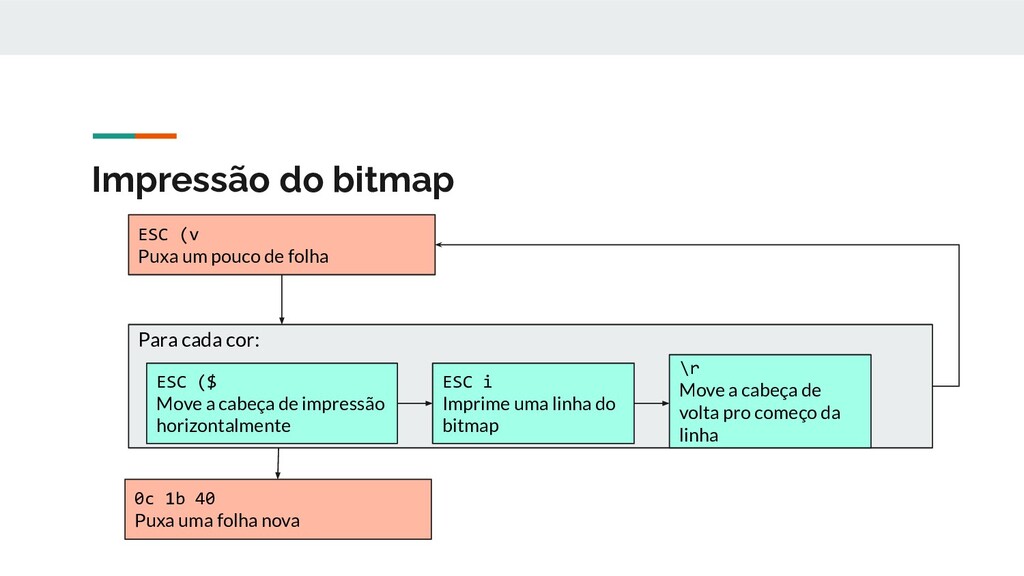

31. Impressão do bitmap ESC (v Puxa um pouco de folha Para cada cor: ESC ($ Move a cabeça de impressão horizontalmente ESC i Imprime uma linha do bitmap \r Move a cabeça de volta pro começo da linha 0c 1b 40 Puxa uma folha nova

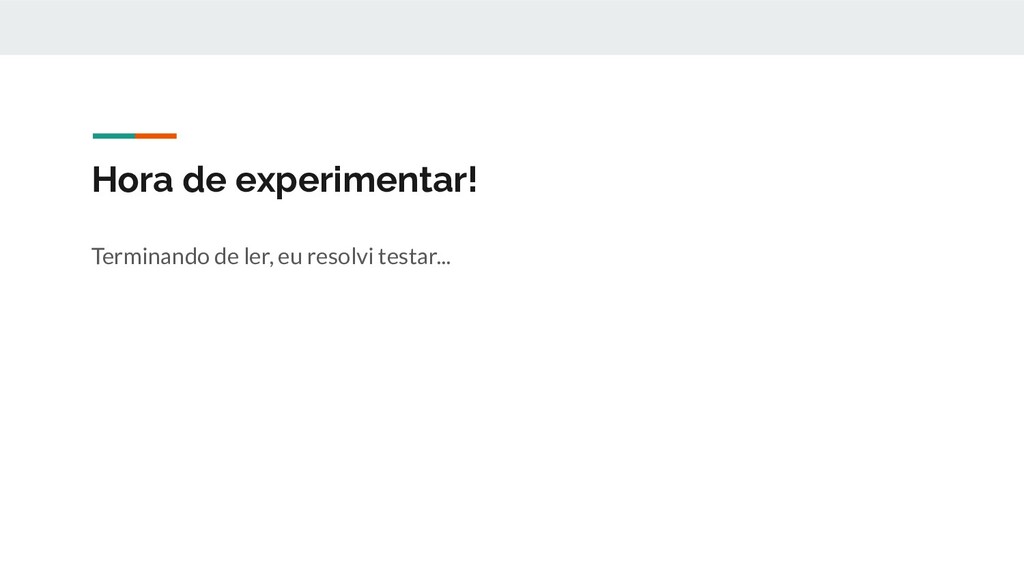

32. Hora de experimentar! Terminando de ler, eu resolvi testar...
34. A VIRADA

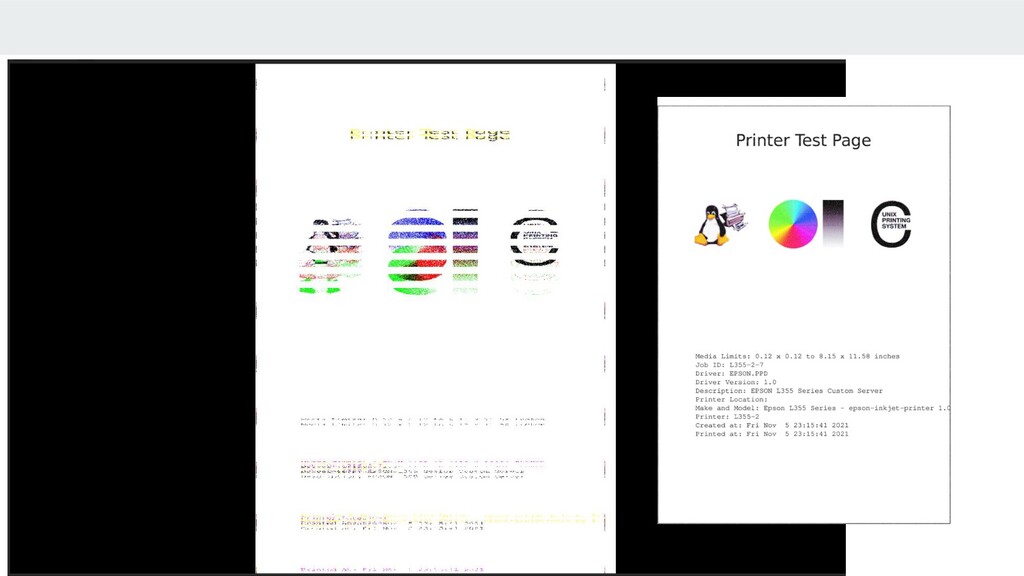

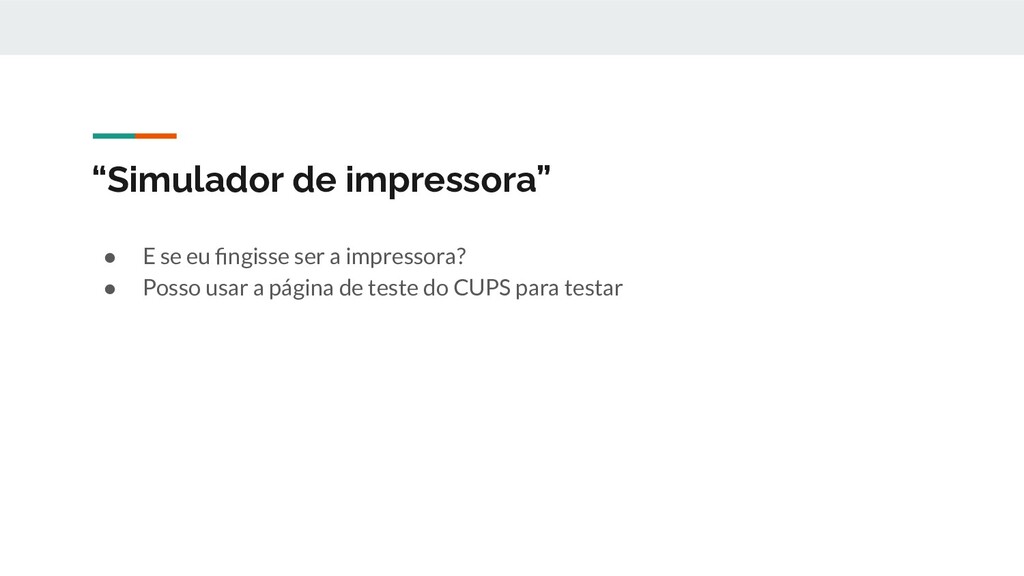

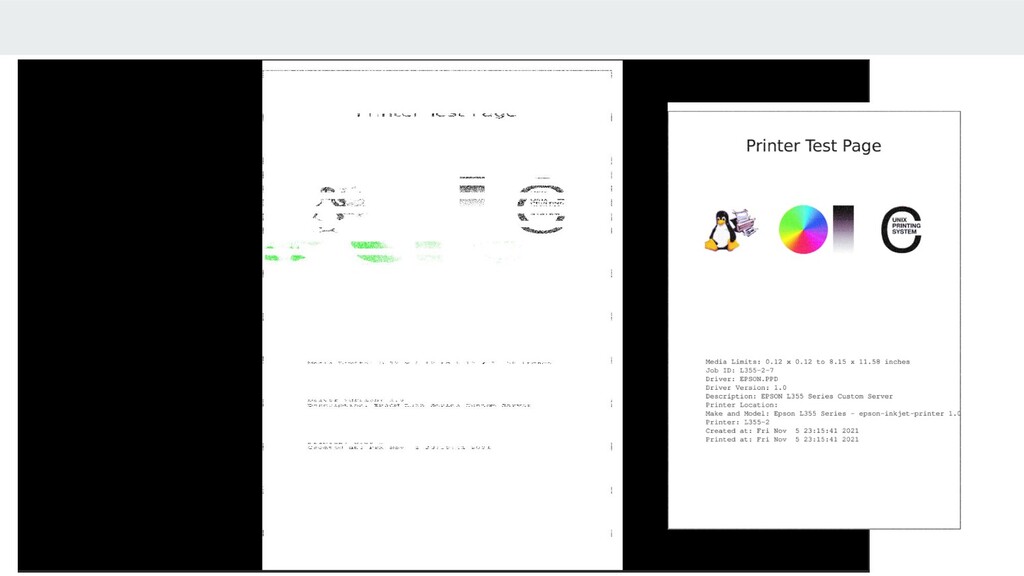

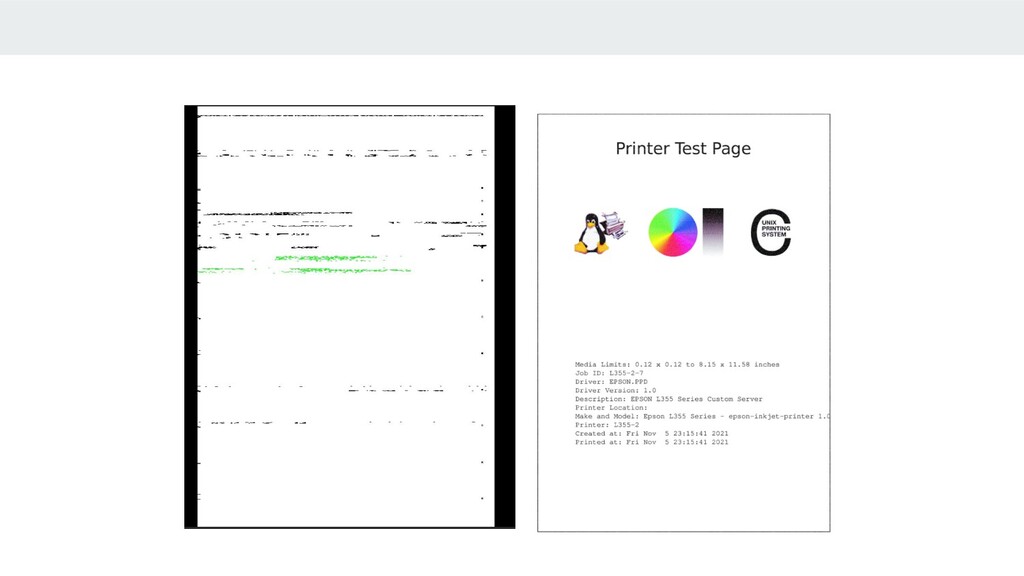

35. “Simulador de impressora” • E se eu fingisse ser a impressora? • Posso usar a página de teste do CUPS para testar

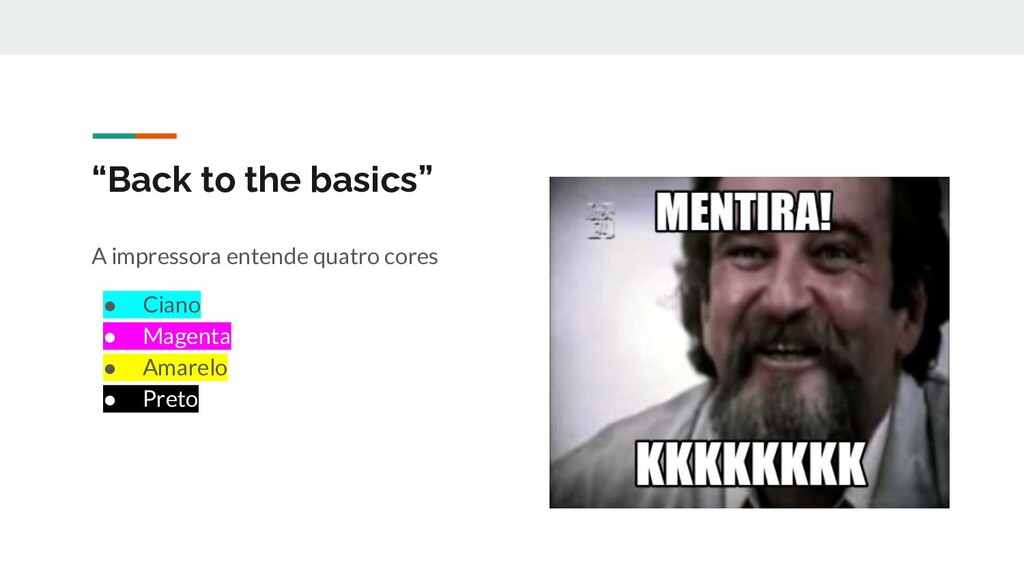

39. “Back to the basics” A impressora entende quatro cores • Ciano • Magenta • Amarelo • Preto

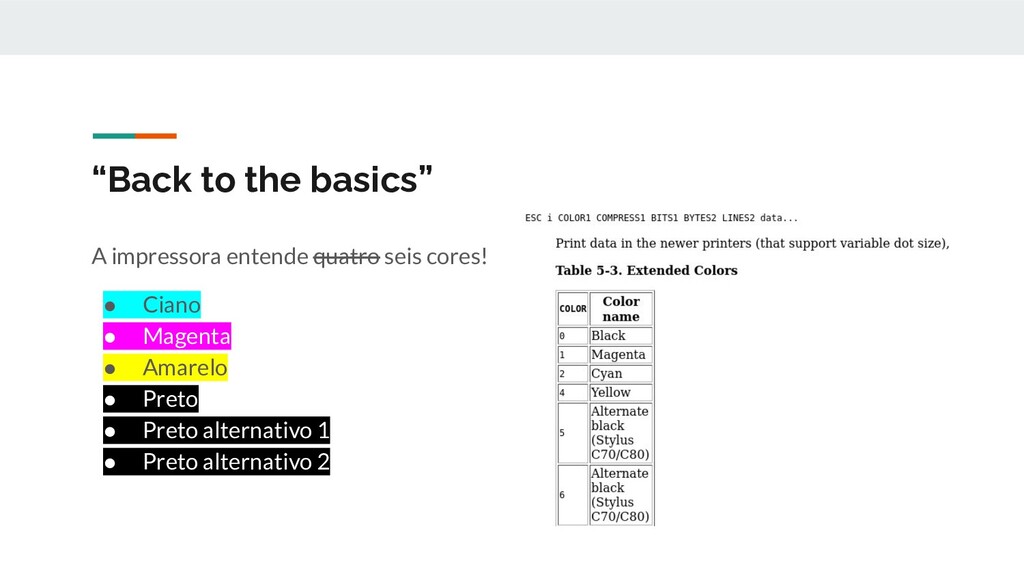

40. “Back to the basics” A impressora entende quatro seis cores! • Ciano • Magenta • Amarelo • Preto • Preto alternativo 1 • Preto alternativo 2

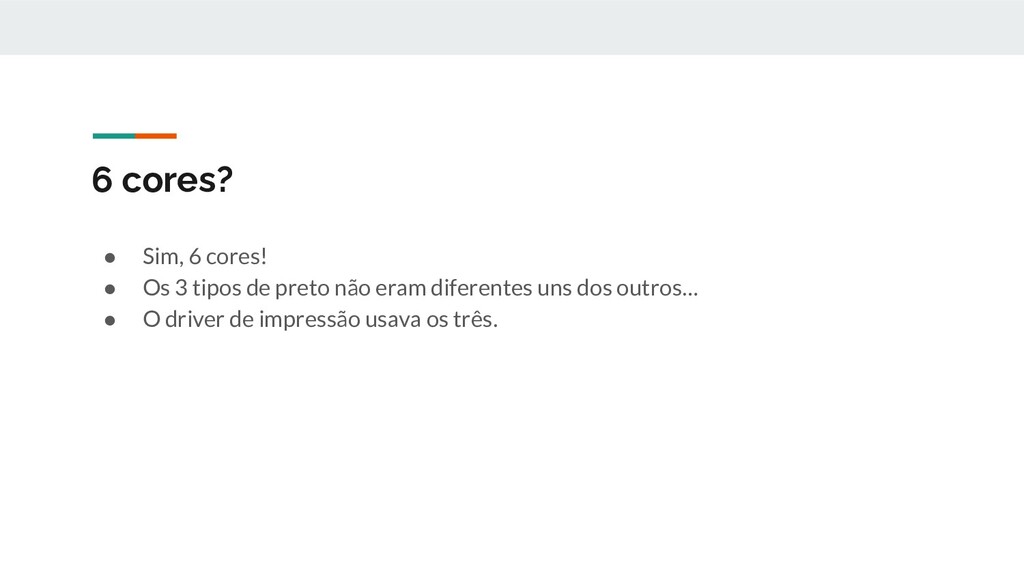

41. 6 cores? • Sim, 6 cores! • Os 3 tipos de preto não eram diferentes uns dos outros… • O driver de impressão usava os três.

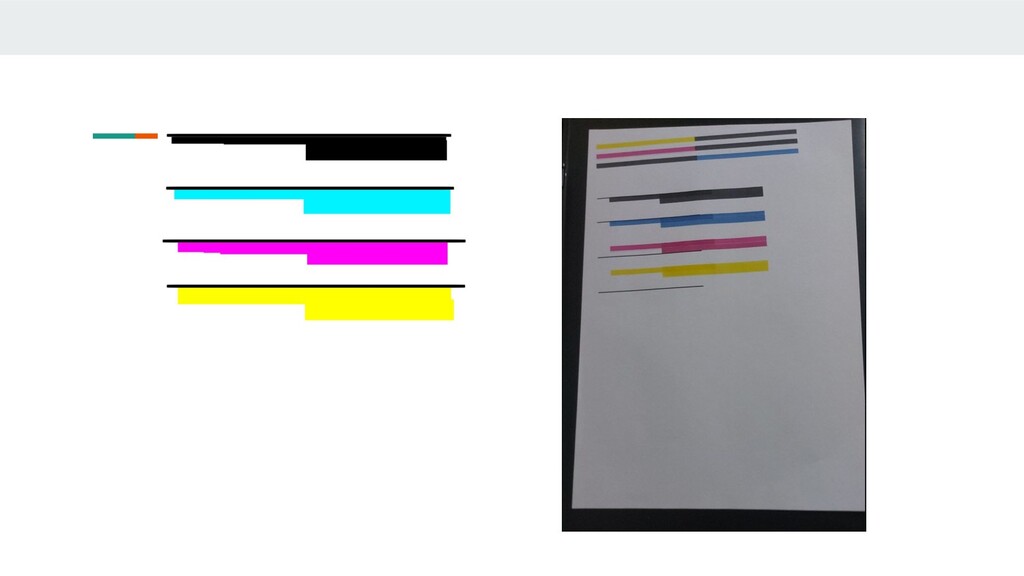

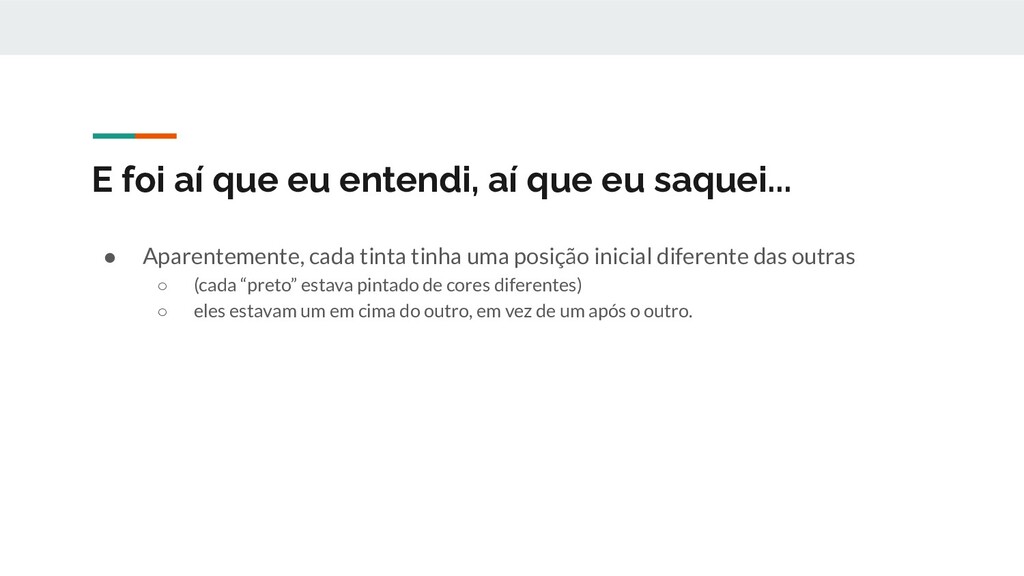

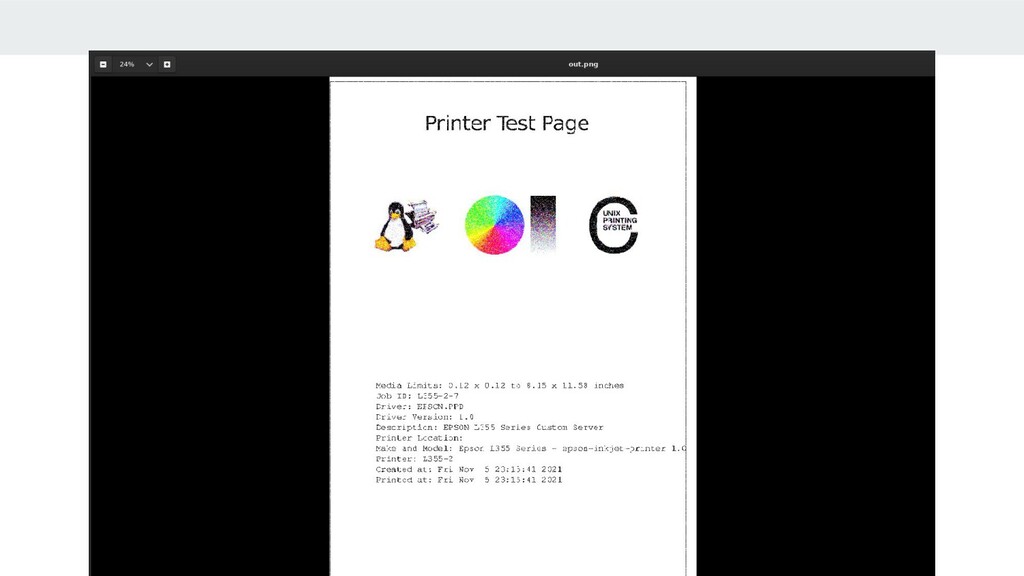

43. E foi aí que eu entendi, aí que eu saquei... • Aparentemente, cada tinta tinha uma posição inicial diferente das outras ◦ (cada “preto” estava pintado de cores diferentes) ◦ eles estavam um em cima do outro, em vez de um após o outro.

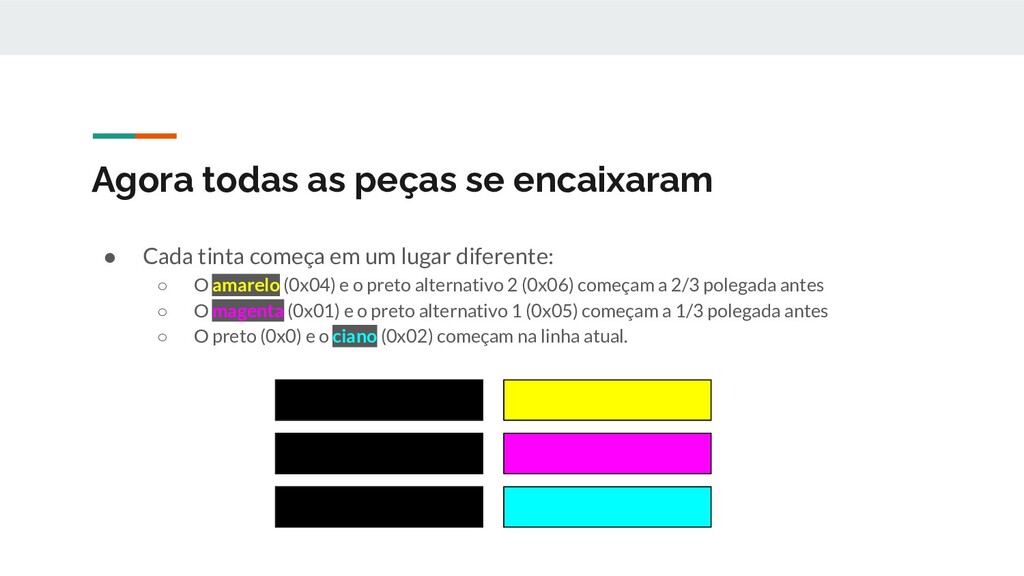

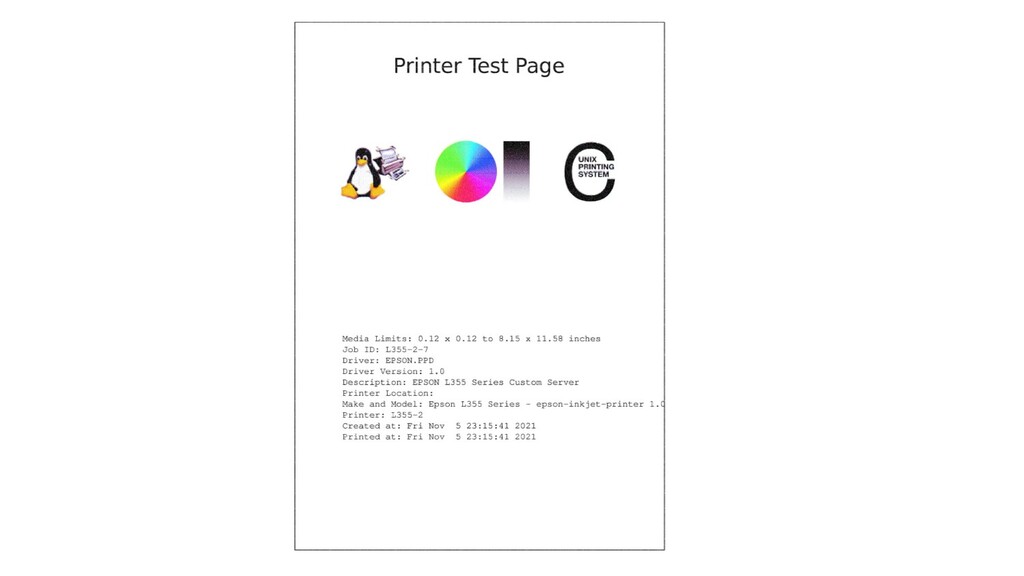

45. Agora todas as peças se encaixaram • Cada tinta começa em um lugar diferente: ◦ O amarelo (0x04) e o preto alternativo 2 (0x06) começam a 2/3 polegada antes ◦ O magenta (0x01) e o preto alternativo 1 (0x05) começam a 1/3 polegada antes ◦ O preto (0x0) e o ciano (0x02) começam na linha atual.
47. A DÚVIDA FINAL

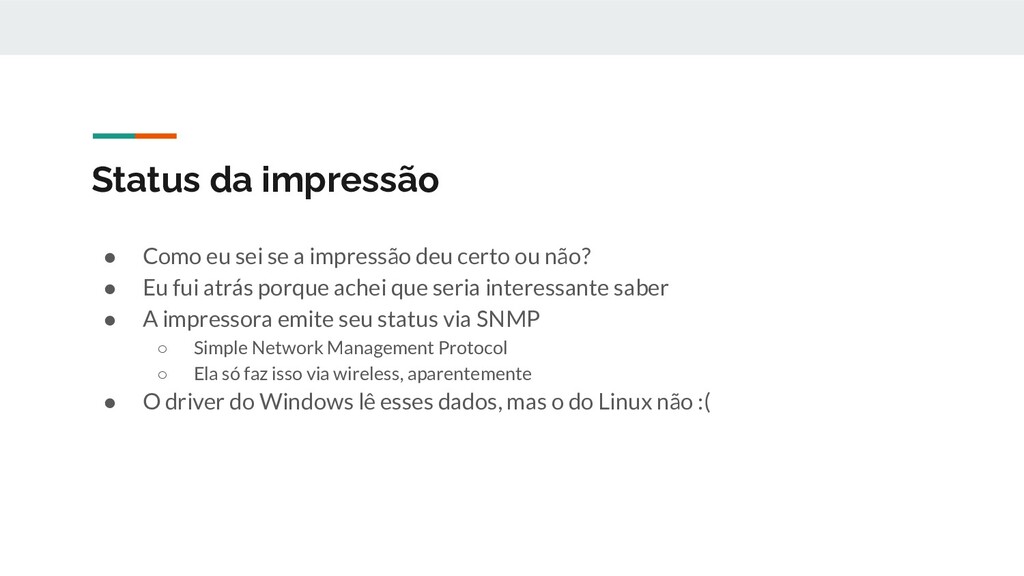

48. • Como eu sei se a impressão deu certo ou não? • Eu fui atrás porque achei que seria interessante saber • A impressora emite seu status via SNMP ◦ Simple Network Management Protocol ◦ Ela só faz isso via wireless, aparentemente • O driver do Windows lê esses dados, mas o do Linux não :( Status da impressão

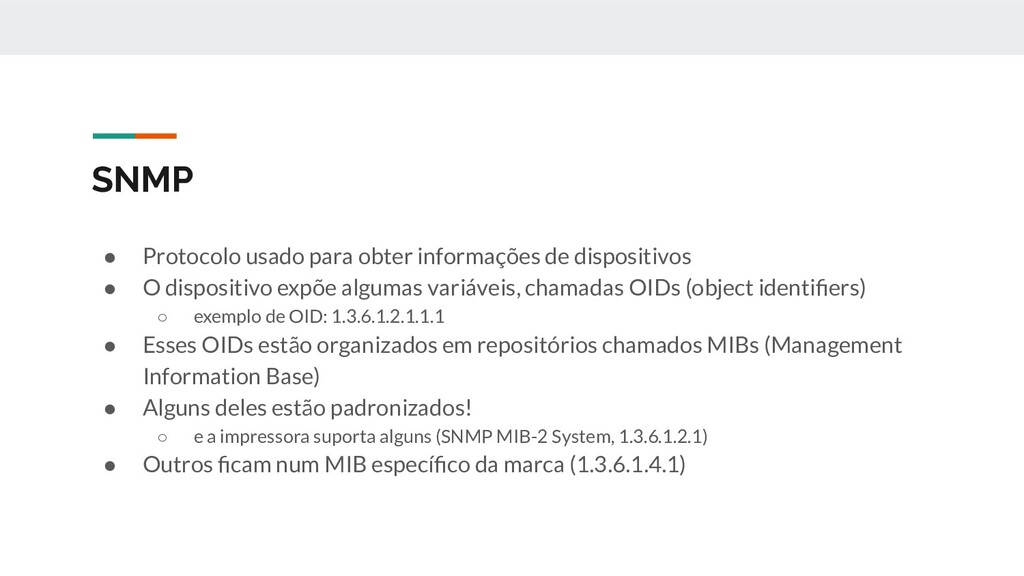

49. SNMP • Protocolo usado para obter informações de dispositivos • O dispositivo expõe algumas variáveis, chamadas OIDs (object identifiers) ◦ exemplo de OID: 1.3.6.1.2.1.1.1 • Esses OIDs estão organizados em repositórios chamados MIBs (Management Information Base) • Alguns deles estão padronizados! ◦ e a impressora suporta alguns (SNMP MIB-2 System, 1.3.6.1.2.1) • Outros ficam num MIB específico da marca (1.3.6.1.4.1)

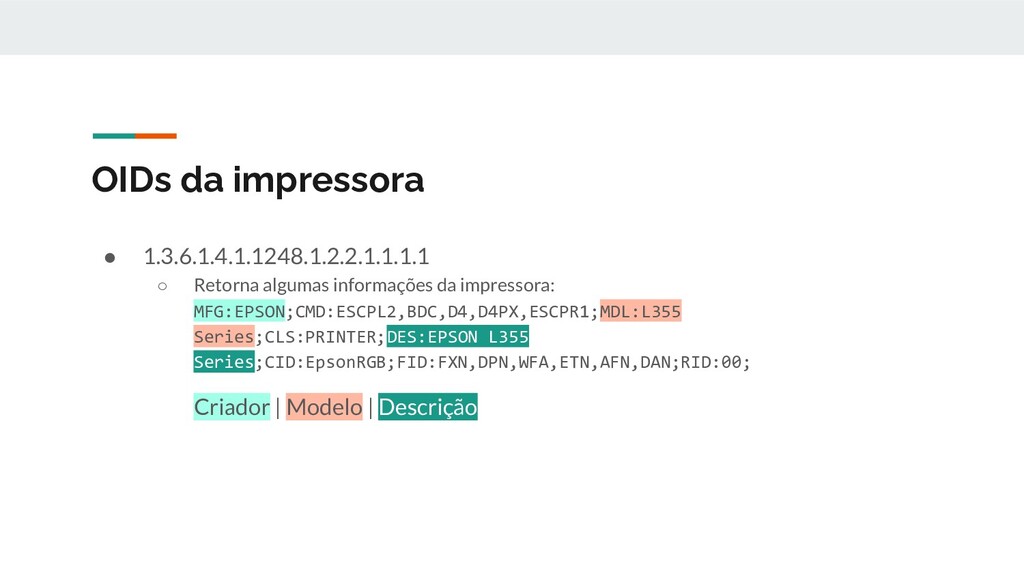

50. OIDs da impressora • 1.3.6.1.4.1.1248.1.2.2.1.1.1.1 ◦ Retorna algumas informações da impressora: MFG:EPSON;CMD:ESCPL2,BDC,D4,D4PX,ESCPR1;MDL:L355 Series;CLS:PRINTER;DES:EPSON L355 Series;CID:EpsonRGB;FID:FXN,DPN,WFA,ETN,AFN,DAN;RID:00; Criador | Modelo | Descrição

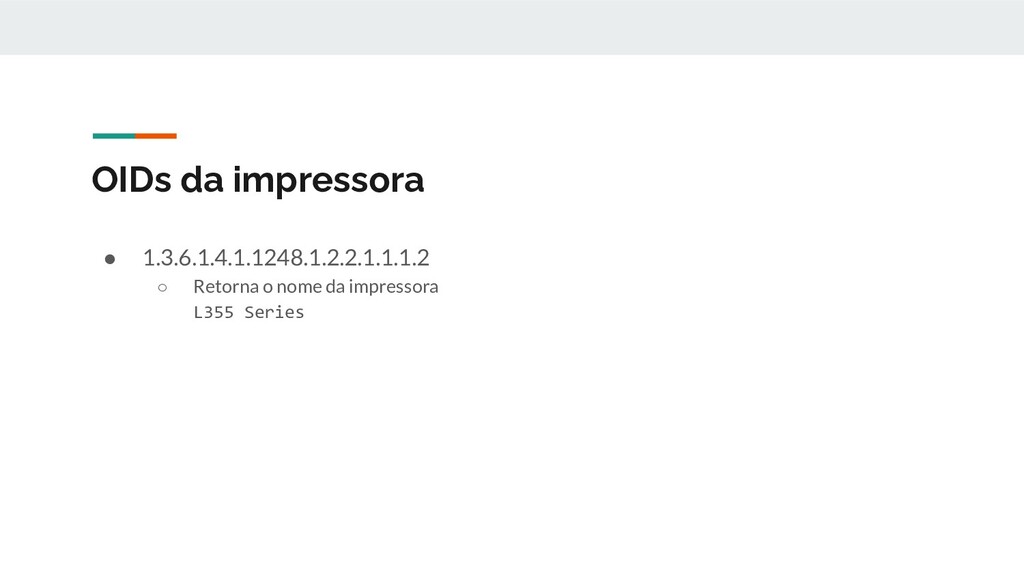

51. OIDs da impressora • 1.3.6.1.4.1.1248.1.2.2.1.1.1.2 ◦ Retorna o nome da impressora L355 Series

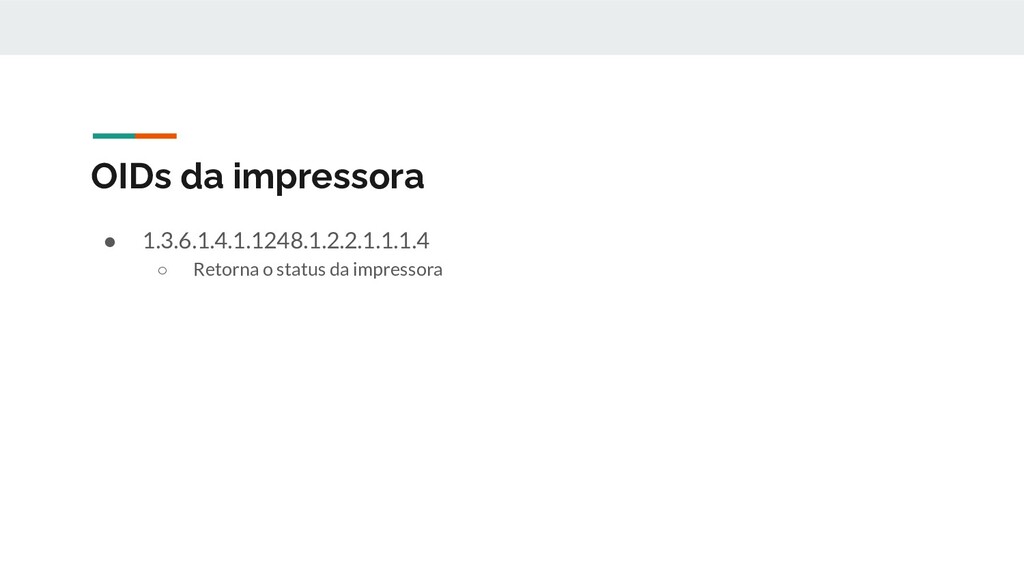

52. OIDs da impressora • 1.3.6.1.4.1.1248.1.2.2.1.1.1.4 ◦ Retorna o status da impressora

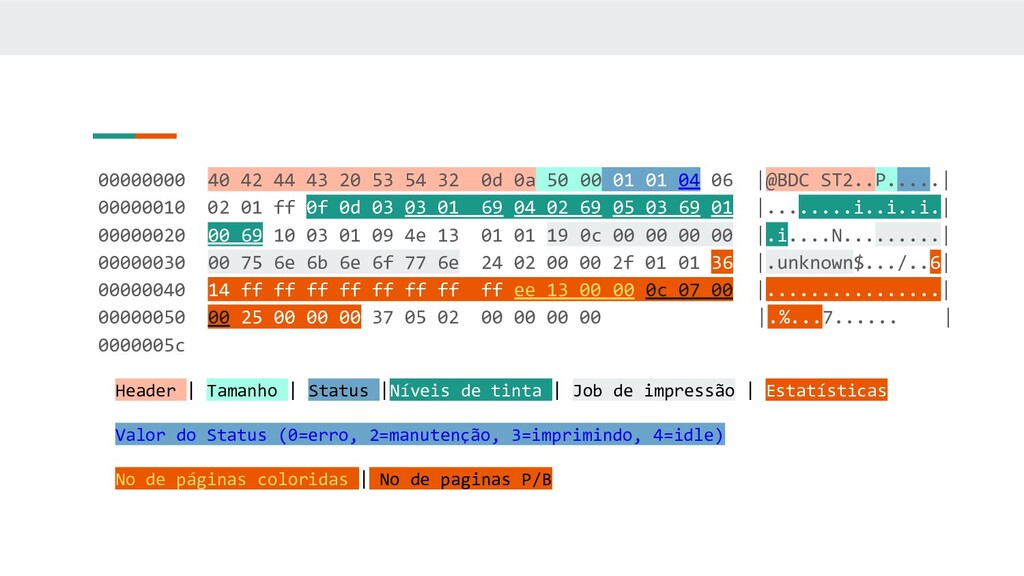

53. 00000000 40 42 44 43 20 53 54 32 0d 0a 50 00 01 01 04 06 |@BDC ST2..P.....| 00000010 02 01 ff 0f 0d 03 03 01 69 04 02 69 05 03 69 01 |........i..i..i.| 00000020 00 69 10 03 01 09 4e 13 01 01 19 0c 00 00 00 00 |.i....N.........| 00000030 00 75 6e 6b 6e 6f 77 6e 24 02 00 00 2f 01 01 36 |.unknown$.../..6| 00000040 14 ff ff ff ff ff ff ff ff ee 13 00 00 0c 07 00 |................| 00000050 00 25 00 00 00 37 05 02 00 00 00 00 |.%...7...... | 0000005c Header | Tamanho | Status |Níveis de tinta | Job de impressão | Estatísticas Valor do Status (0=erro, 2=manutenção, 3=imprimindo, 4=idle) No de páginas coloridas | No de paginas P/B
54. PARA O FUTURO…
55. https://github.com/arthurmco/printer-experiments

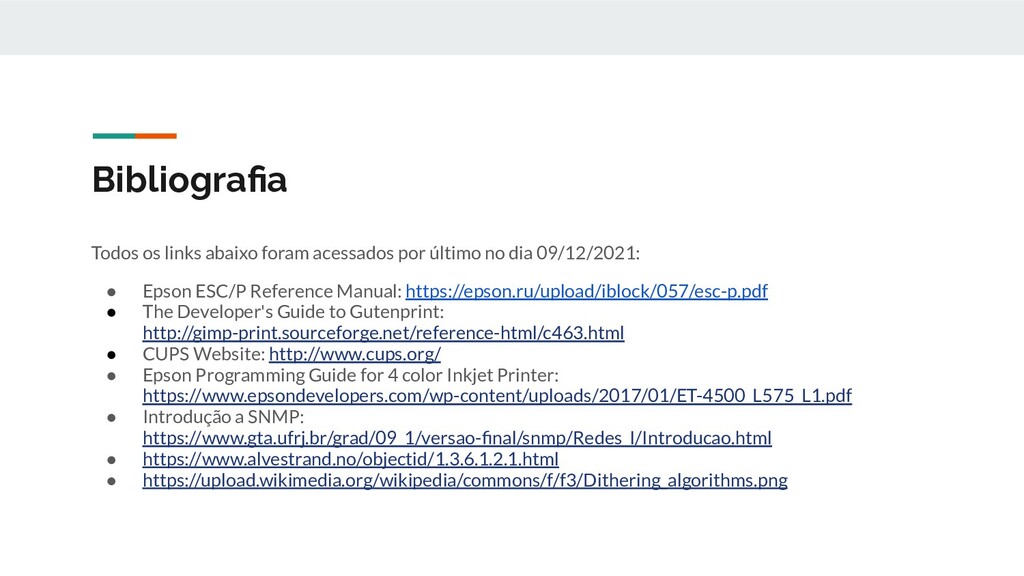

56. Bibliografia Todos os links abaixo foram acessados por último no dia 09/12/2021: • Epson ESC/P Reference Manual: https://epson.ru/upload/iblock/057/esc-p.pdf • The Developer's Guide to Gutenprint: http://gimp-print.sourceforge.net/reference-html/c463.html • CUPS Website: http://www.cups.org/ • Epson Programming Guide for 4 color Inkjet Printer: https://www.epsondevelopers.com/wp-content/uploads/2017/01/ET-4500_L575_L1.pdf • Introdução a SNMP: https://www.gta.ufrj.br/grad/09_1/versao-final/snmp/Redes_I/Introducao.html • https://www.alvestrand.no/objectid/1.3.6.1.2.1.html • https://upload.wikimedia.org/wikipedia/commons/f/f3/Dithering_algorithms.png
