1. Primeiros passos com Arduino arduino.cc open hardware, open software

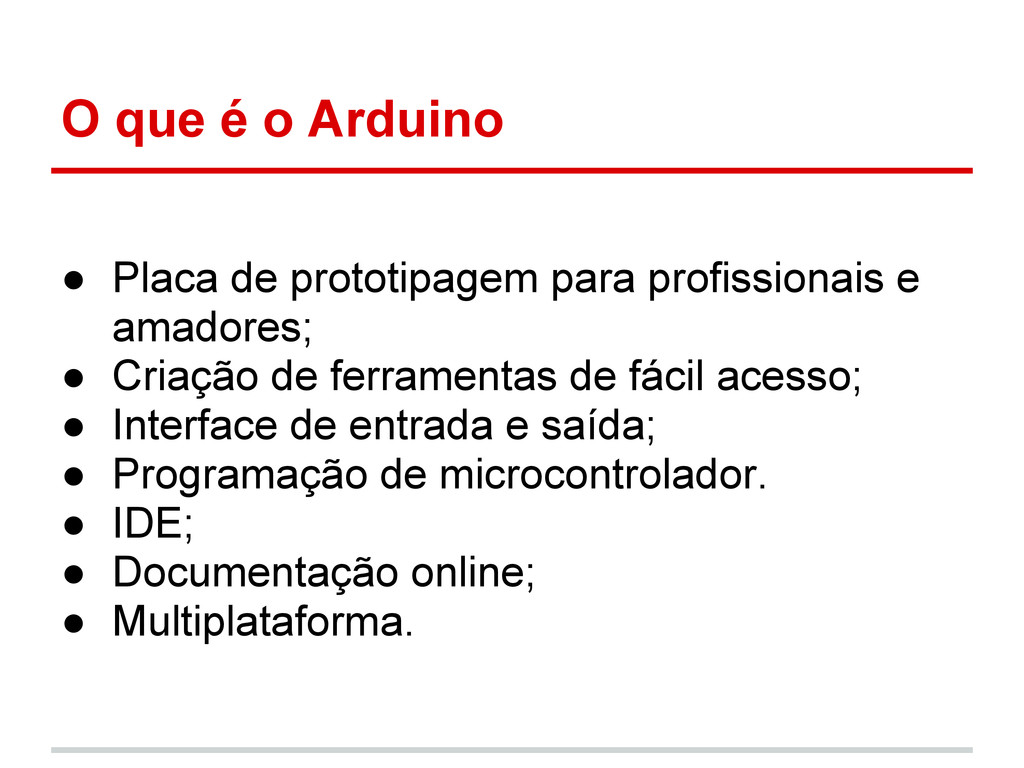

2. O que é o Arduino • Placa de prototipagem para profissionais e amadores; • Criação de ferramentas de fácil acesso; • Interface de entrada e saída; • Programação de microcontrolador. • IDE; • Documentação online; • Multiplataforma.

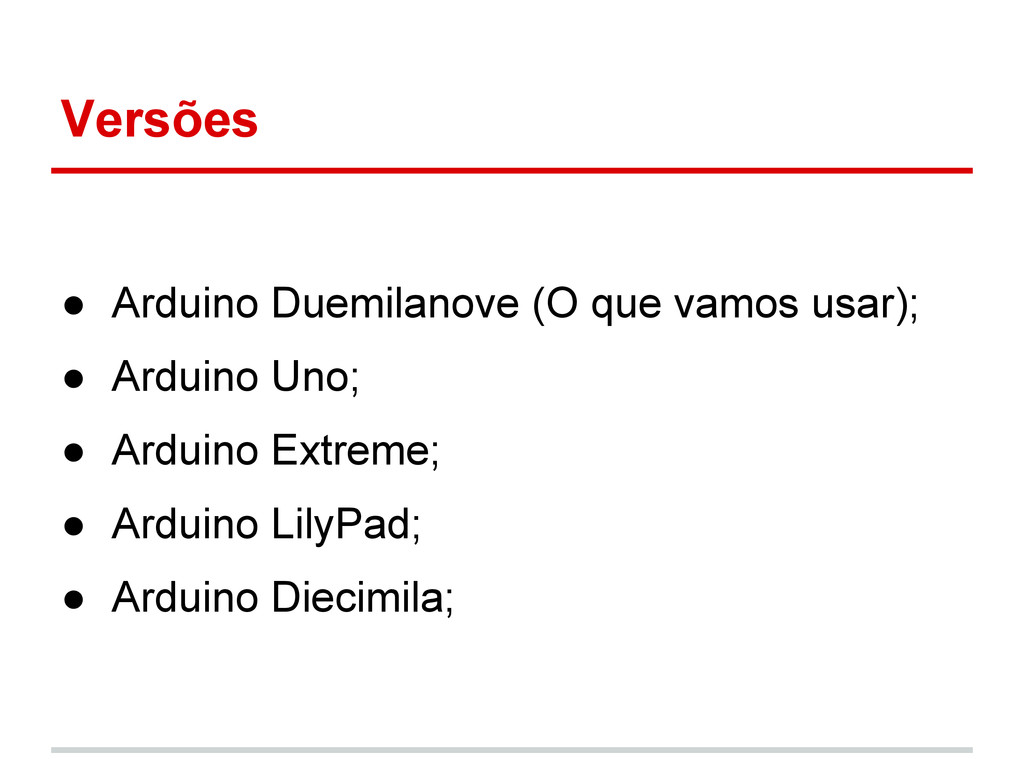

3. Versões • Arduino Duemilanove (O que vamos usar); • Arduino Uno; • Arduino Extreme; • Arduino LilyPad; • Arduino Diecimila;

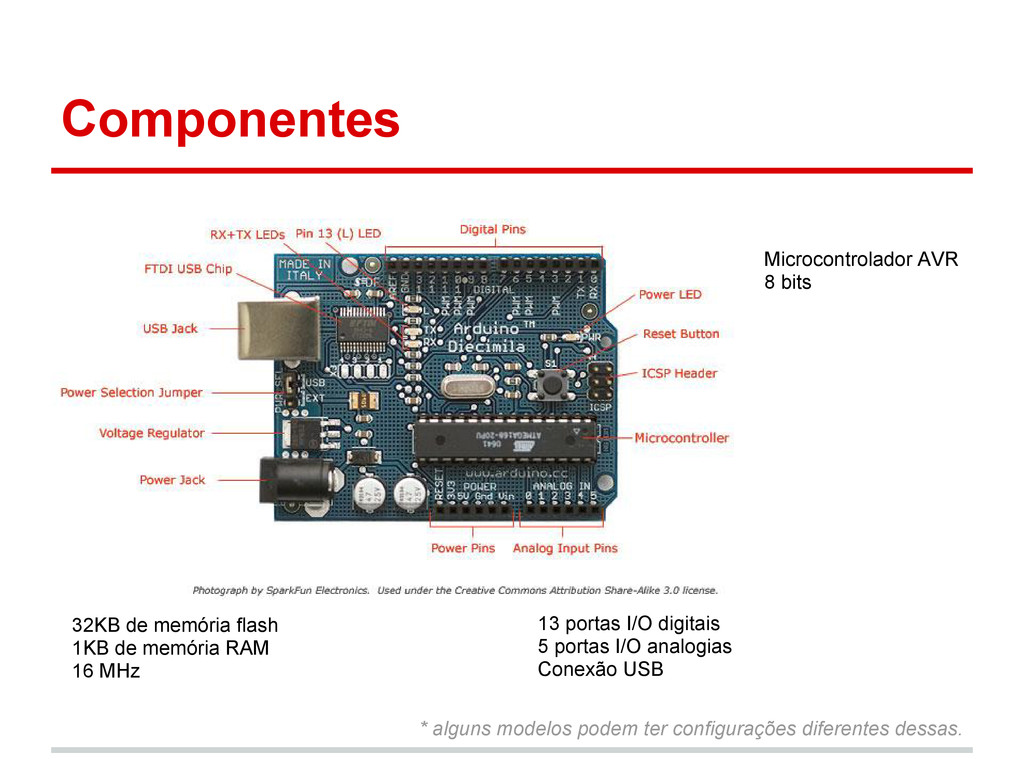

4. Componentes 32KB de memória flash 1KB de memória RAM 16 MHz 13 portas I/O digitais 5 portas I/O analogias Conexão USB * alguns modelos podem ter configurações diferentes dessas. Microcontrolador AVR 8 bits

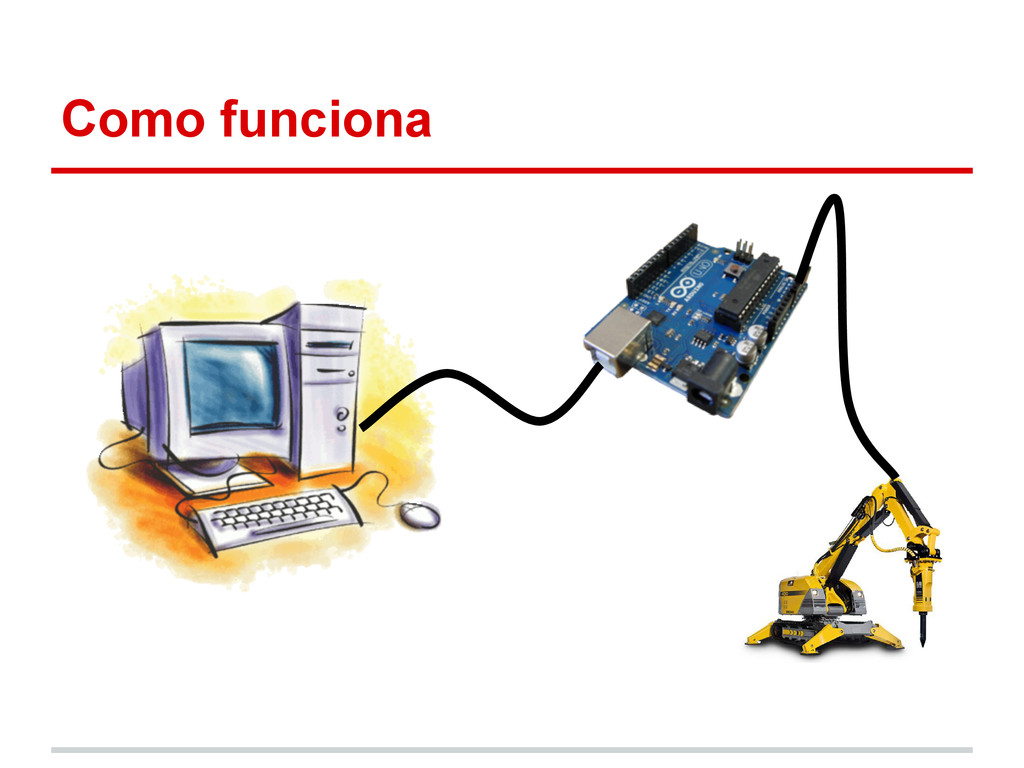

5. Como funciona

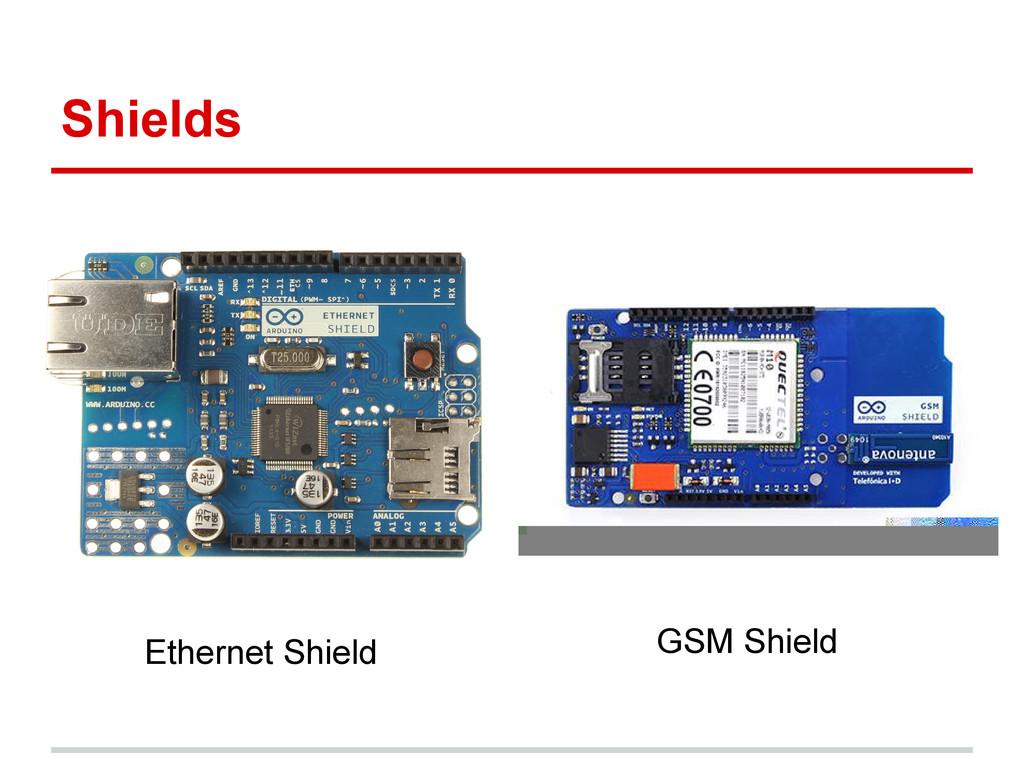

6. Shields GSM Shield Ethernet Shield

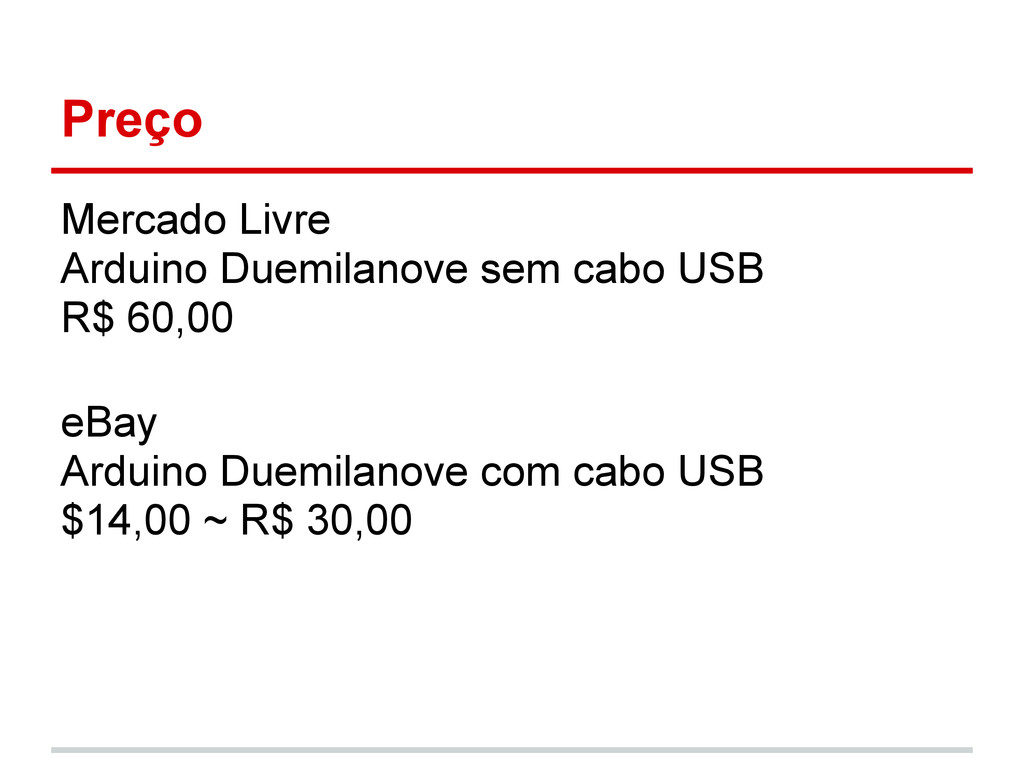

7. Preço Mercado Livre Arduino Duemilanove sem cabo USB R$ 60,00 eBay Arduino Duemilanove com cabo USB $14,00 ~ R$ 30,00

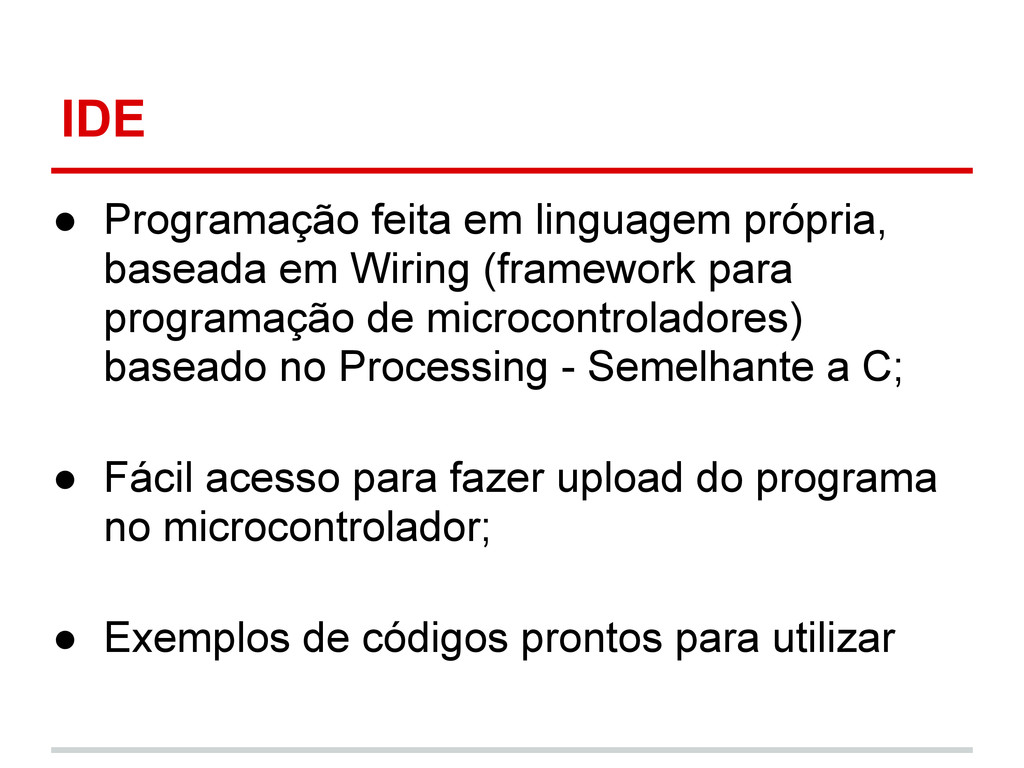

8. IDE • Programação feita em linguagem própria, baseada em Wiring (framework para programação de microcontroladores) baseado no Processing - Semelhante a C; • Fácil acesso para fazer upload do programa no microcontrolador; • Exemplos de códigos prontos para utilizar
9. Let's go Fazer o Hello World do Arduino

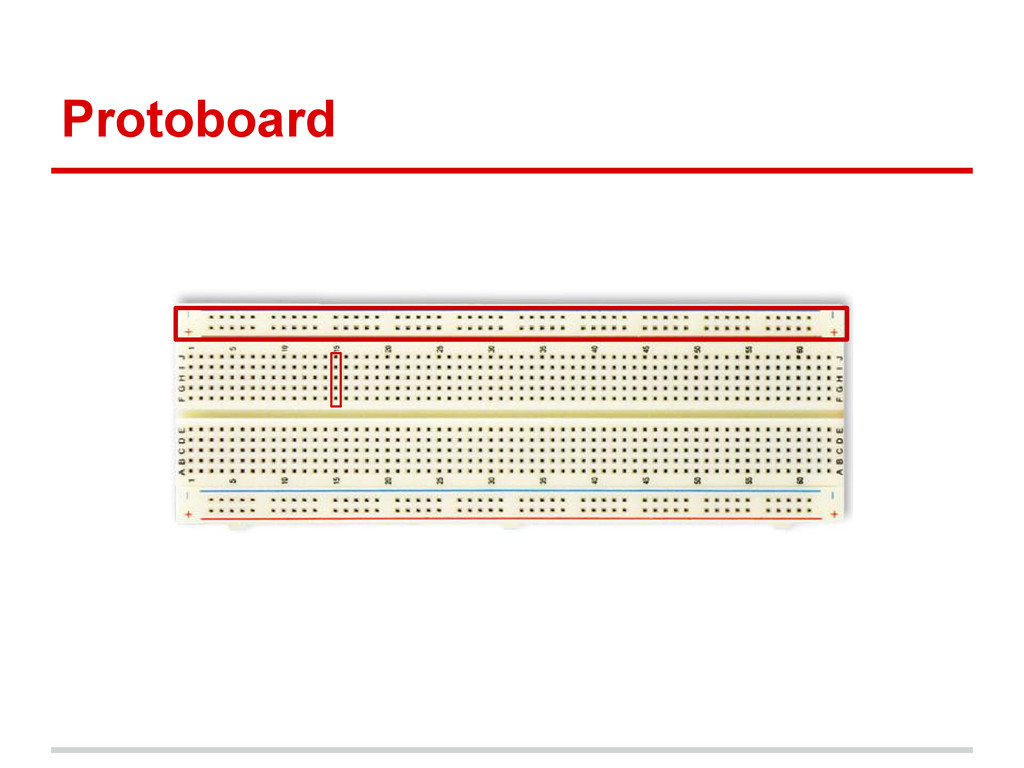

10. Protoboard

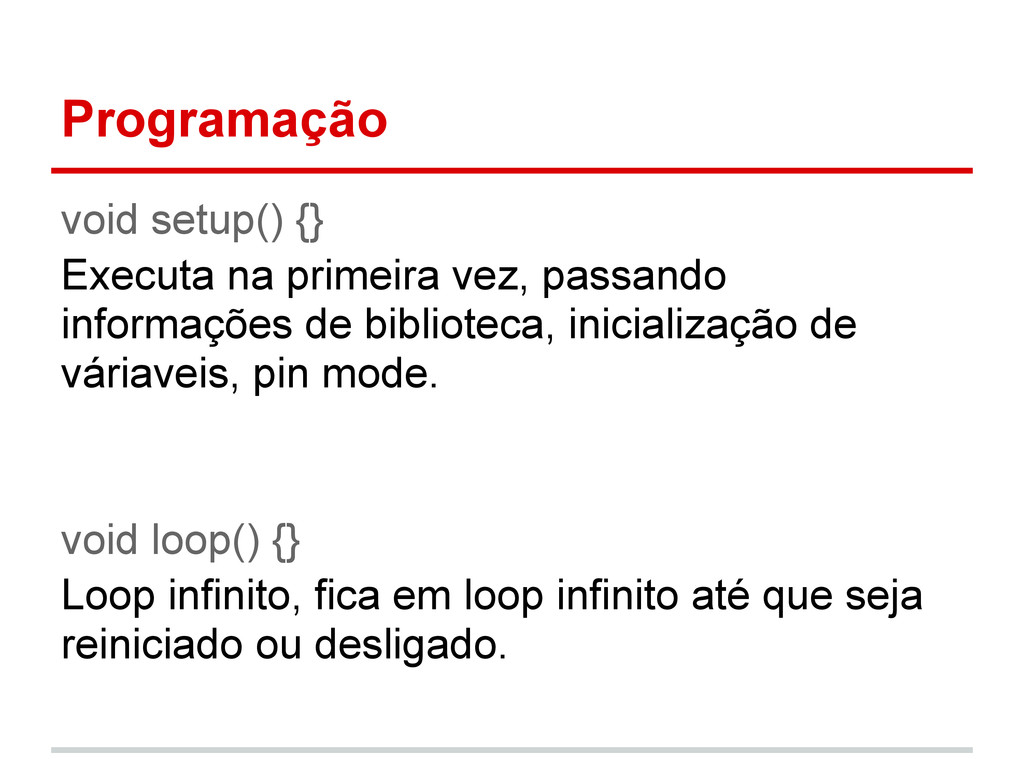

11. Programação void setup() {} Executa na primeira vez, passando informações de biblioteca, inicialização de váriaveis, pin mode. void loop() {} Loop infinito, fica em loop infinito até que seja reiniciado ou desligado.

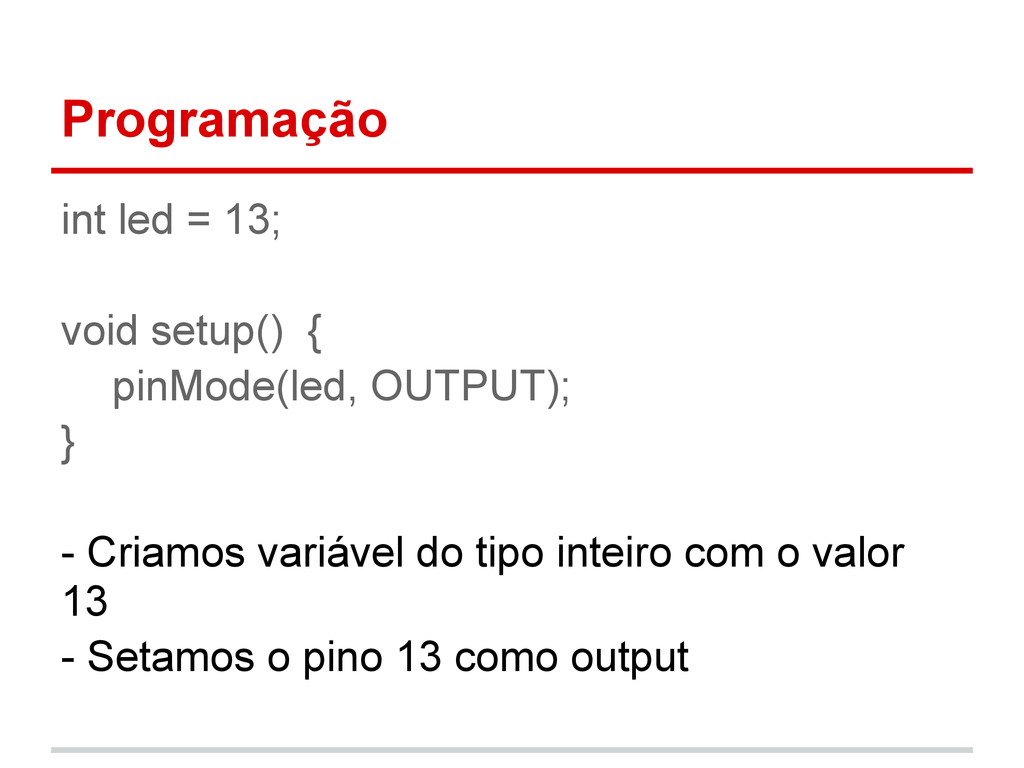

12. Programação int led = 13; void setup() { pinMode(led, OUTPUT); } - Criamos variável do tipo inteiro com o valor 13 - Setamos o pino 13 como output

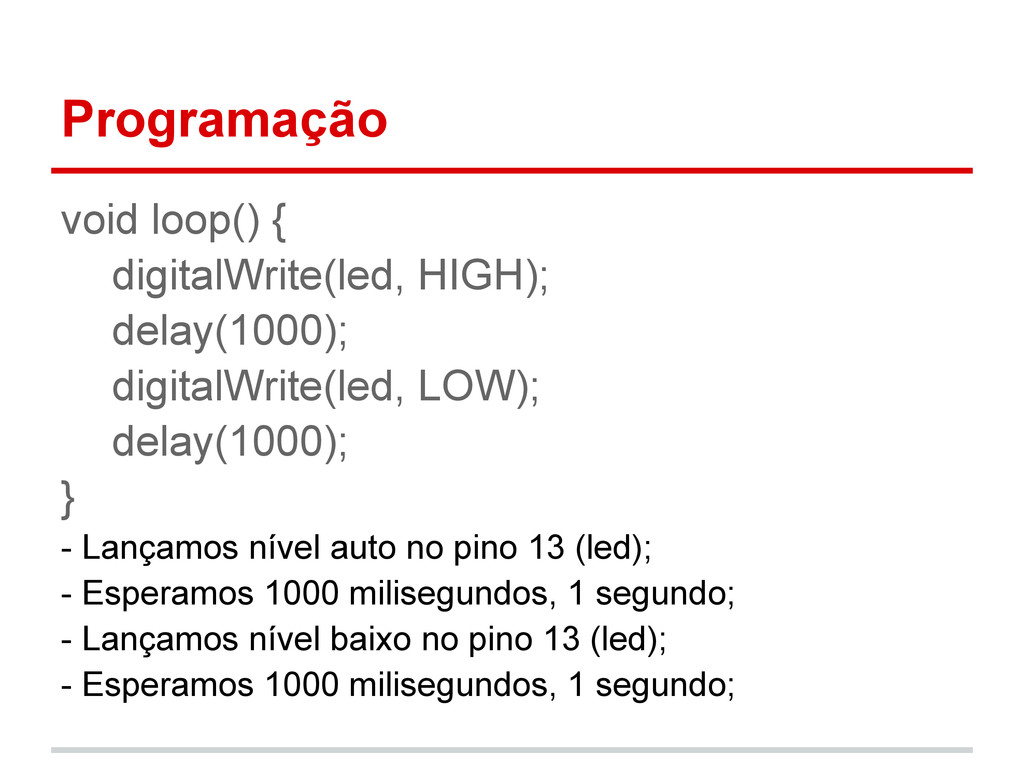

13. Programação void loop() { digitalWrite(led, HIGH); delay(1000); digitalWrite(led, LOW); delay(1000); } - Lançamos nível auto no pino 13 (led); - Esperamos 1000 milisegundos, 1 segundo; - Lançamos nível baixo no pino 13 (led); - Esperamos 1000 milisegundos, 1 segundo;

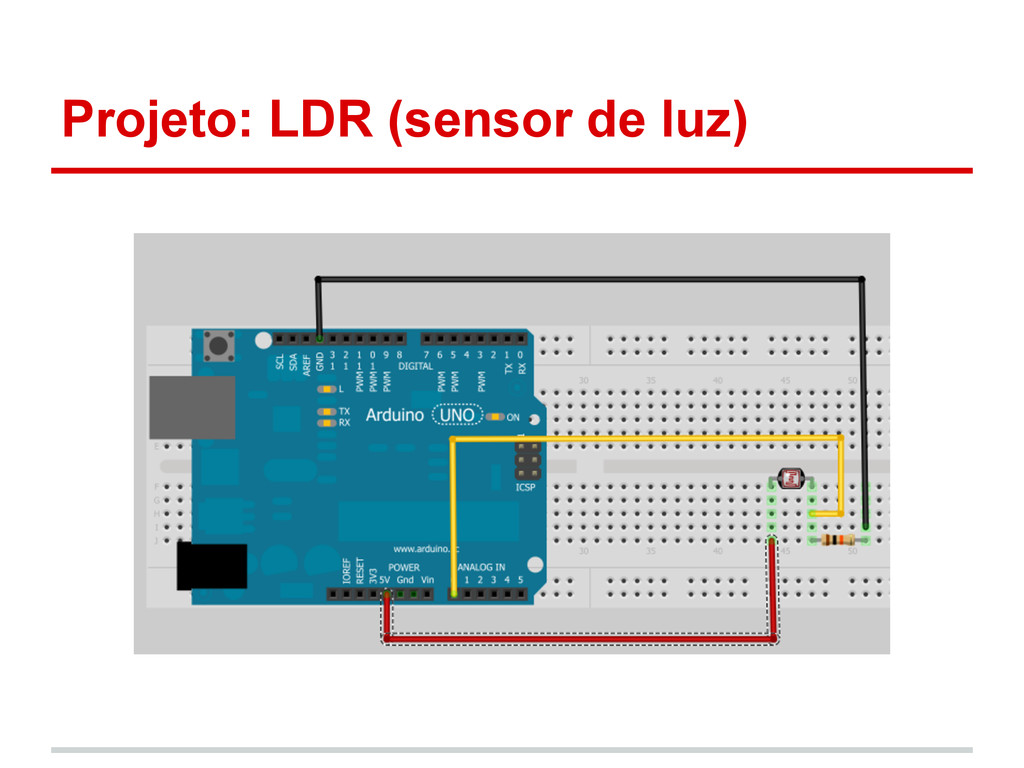

14. Projeto: LDR (sensor de luz)

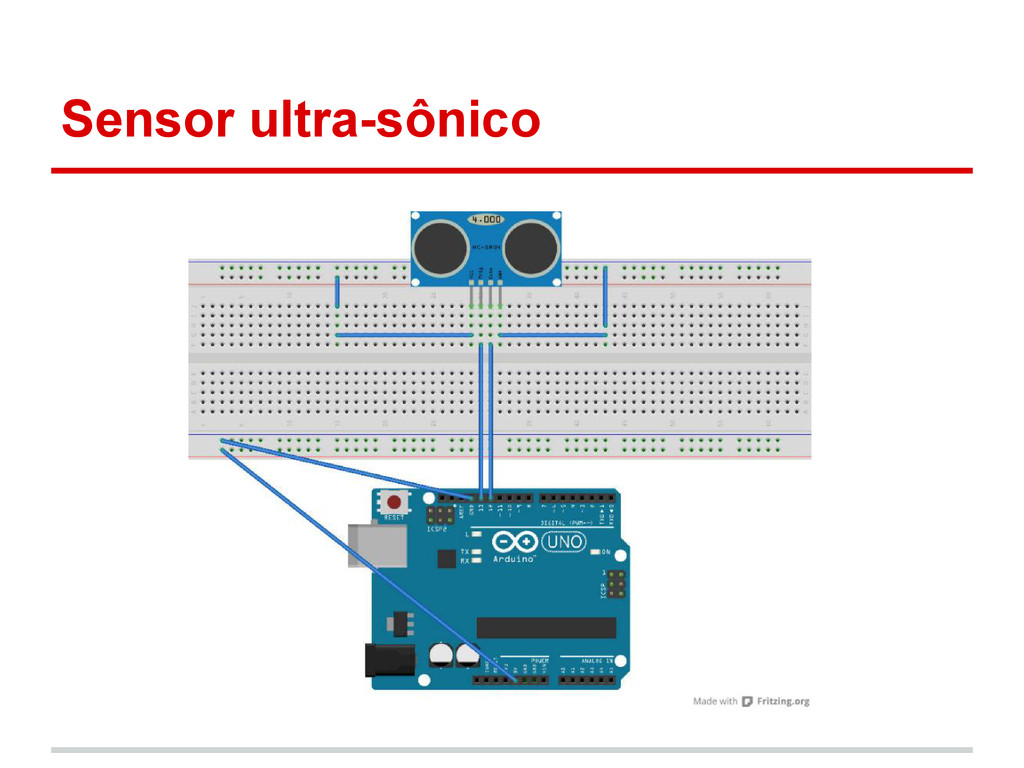

15. Sensor ultra-sônico
