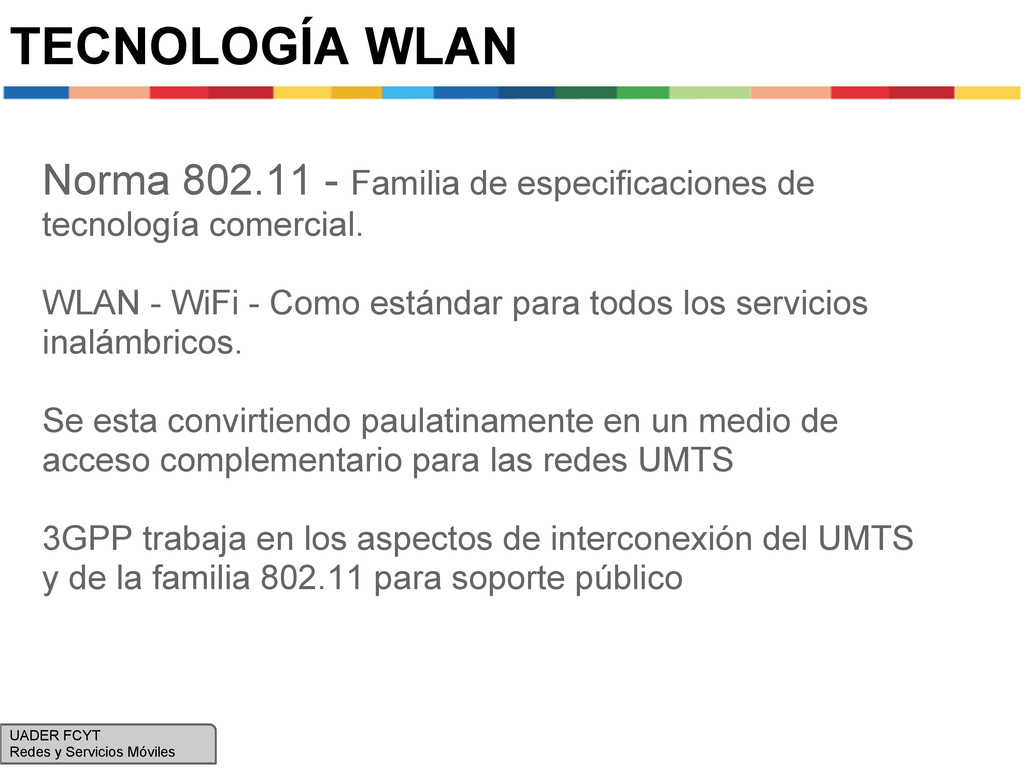

comercial. WLAN - WiFi - Como estándar para todos los servicios inalámbricos. Se esta convirtiendo paulatinamente en un medio de acceso complementario para las redes UMTS 3GPP trabaja en los aspectos de interconexión del UMTS y de la familia 802.11 para soporte público UADER FCYT Redes y Servicios Móviles

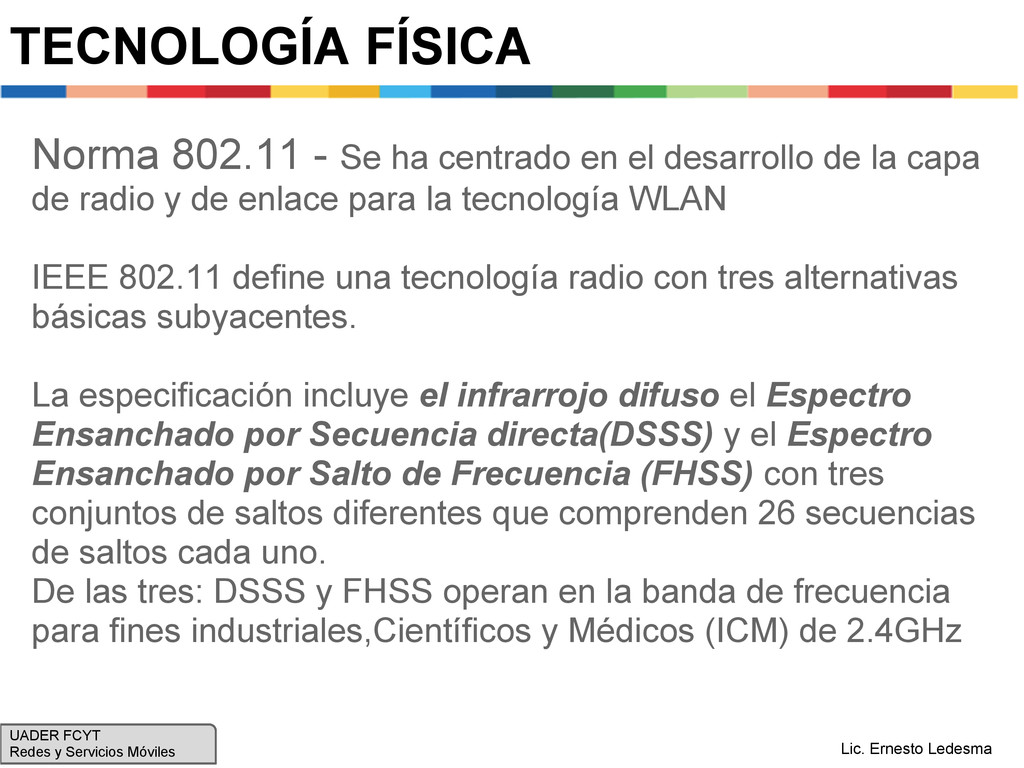

desarrollo de la capa de radio y de enlace para la tecnología WLAN IEEE 802.11 define una tecnología radio con tres alternativas básicas subyacentes. La especificación incluye el infrarrojo difuso el Espectro Ensanchado por Secuencia directa(DSSS) y el Espectro Ensanchado por Salto de Frecuencia (FHSS) con tres conjuntos de saltos diferentes que comprenden 26 secuencias de saltos cada uno. De las tres: DSSS y FHSS operan en la banda de frecuencia para fines industriales,Científicos y Médicos (ICM) de 2.4GHz UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

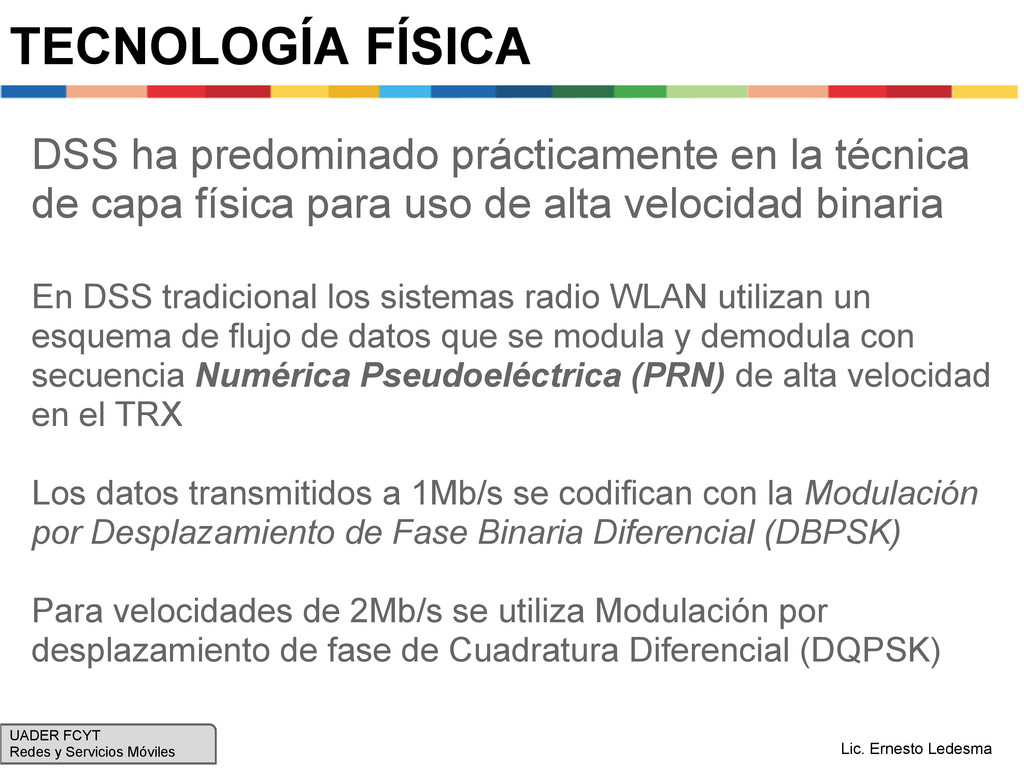

capa física para uso de alta velocidad binaria En DSS tradicional los sistemas radio WLAN utilizan un esquema de flujo de datos que se modula y demodula con secuencia Numérica Pseudoeléctrica (PRN) de alta velocidad en el TRX Los datos transmitidos a 1Mb/s se codifican con la Modulación por Desplazamiento de Fase Binaria Diferencial (DBPSK) Para velocidades de 2Mb/s se utiliza Modulación por desplazamiento de fase de Cuadratura Diferencial (DQPSK) UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma
operar WLAN UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma 902 - 928 MHZ 28MHz 2.4 GHZ - 2.5GHz 5.1 GHZ - 5.8GHz 83.5MHz Alta densidad de ocupación de sistemas móviles Apropiado para radios de corta distancia pero cada vez más consumido Regulación diferente (potencia ERP,banda) en cada pais

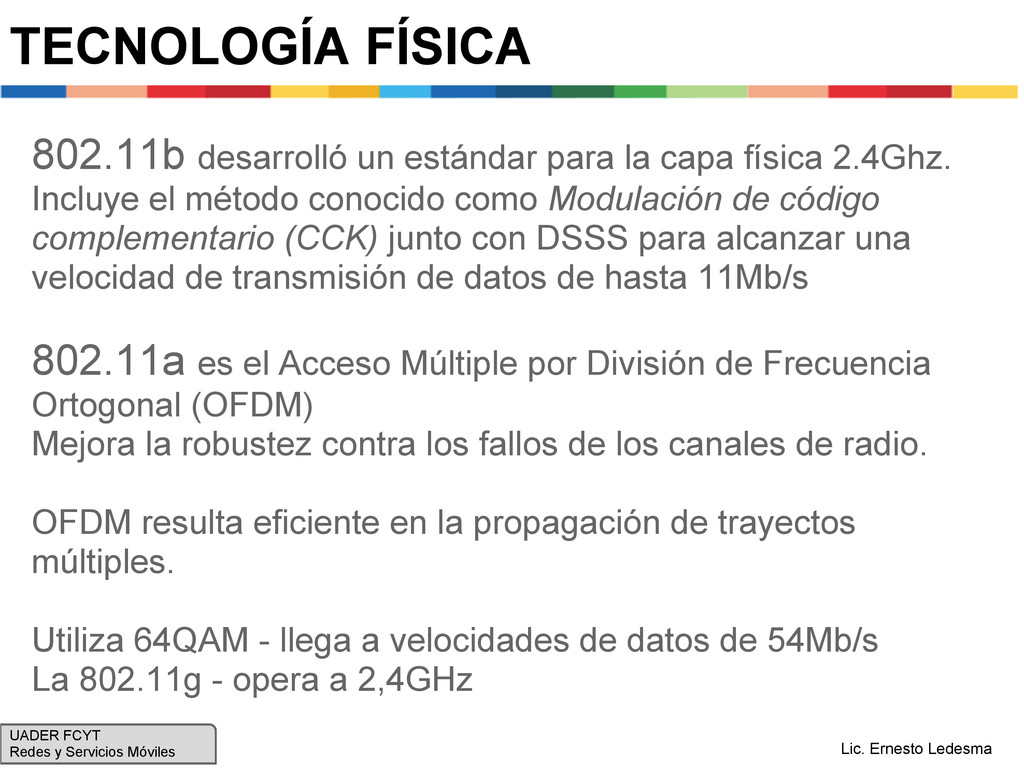

2.4Ghz. Incluye el método conocido como Modulación de código complementario (CCK) junto con DSSS para alcanzar una velocidad de transmisión de datos de hasta 11Mb/s 802.11a es el Acceso Múltiple por División de Frecuencia Ortogonal (OFDM) Mejora la robustez contra los fallos de los canales de radio. OFDM resulta eficiente en la propagación de trayectos múltiples. Utiliza 64QAM - llega a velocidades de datos de 54Mb/s La 802.11g - opera a 2,4GHz UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

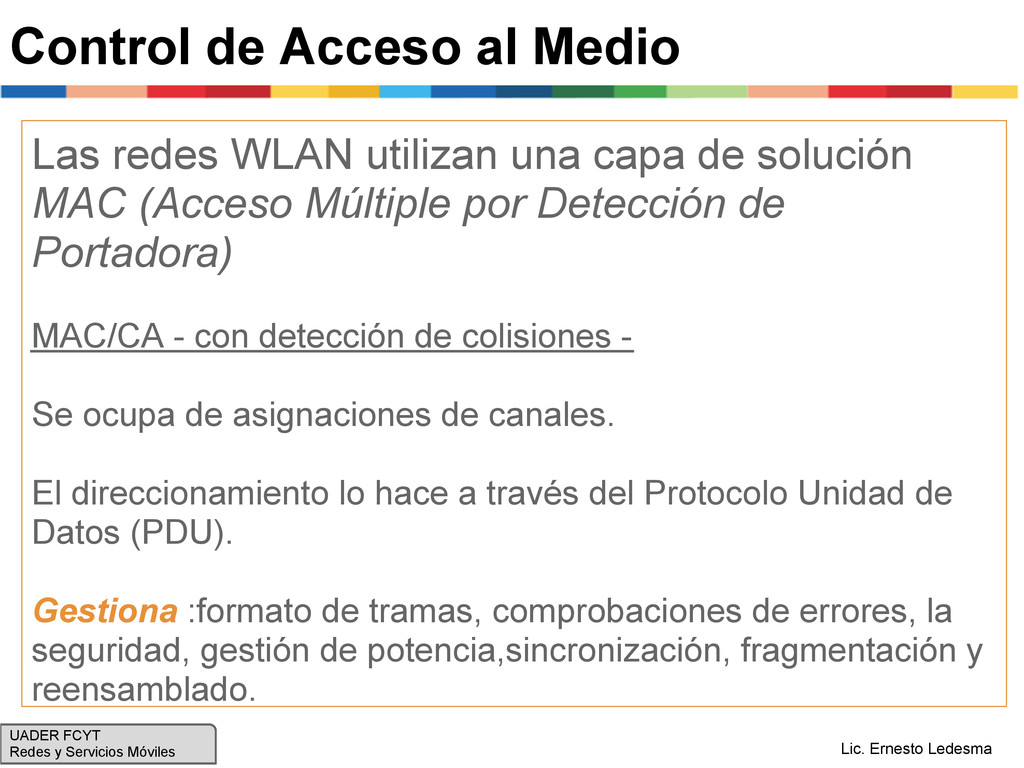

capa de solución MAC (Acceso Múltiple por Detección de Portadora) MAC/CA - con detección de colisiones - Se ocupa de asignaciones de canales. El direccionamiento lo hace a través del Protocolo Unidad de Datos (PDU). Gestiona :formato de tramas, comprobaciones de errores, la seguridad, gestión de potencia,sincronización, fragmentación y reensamblado. UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

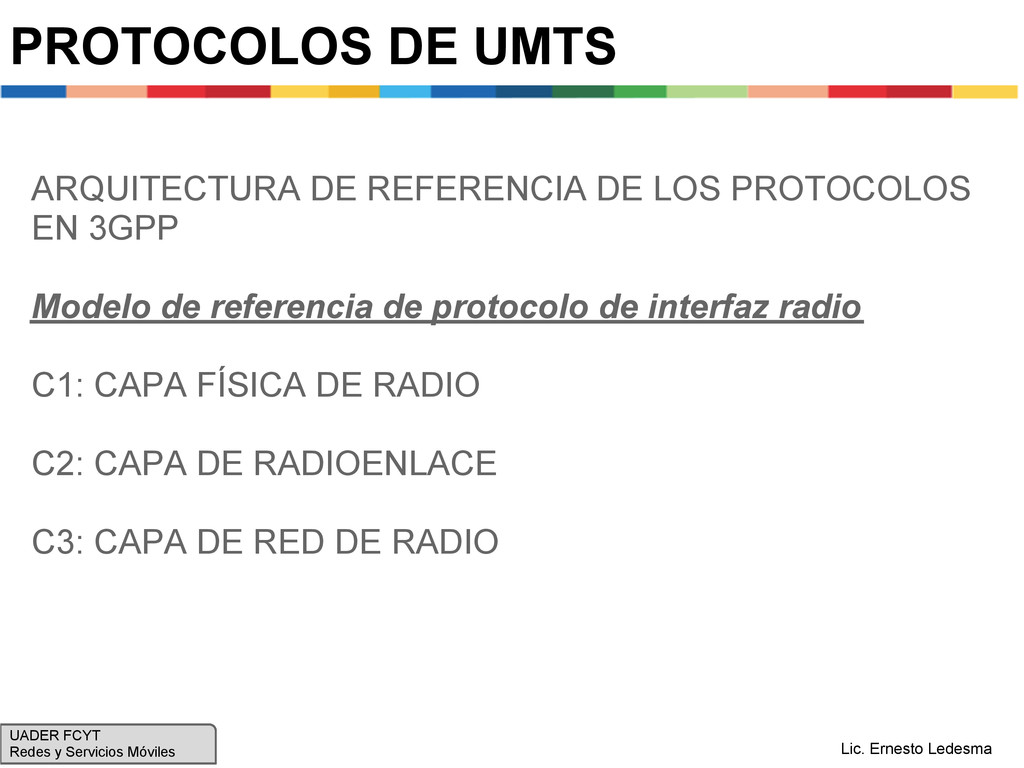

3GPP Modelo de referencia de protocolo de interfaz radio C1: CAPA FÍSICA DE RADIO C2: CAPA DE RADIOENLACE C3: CAPA DE RED DE RADIO UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

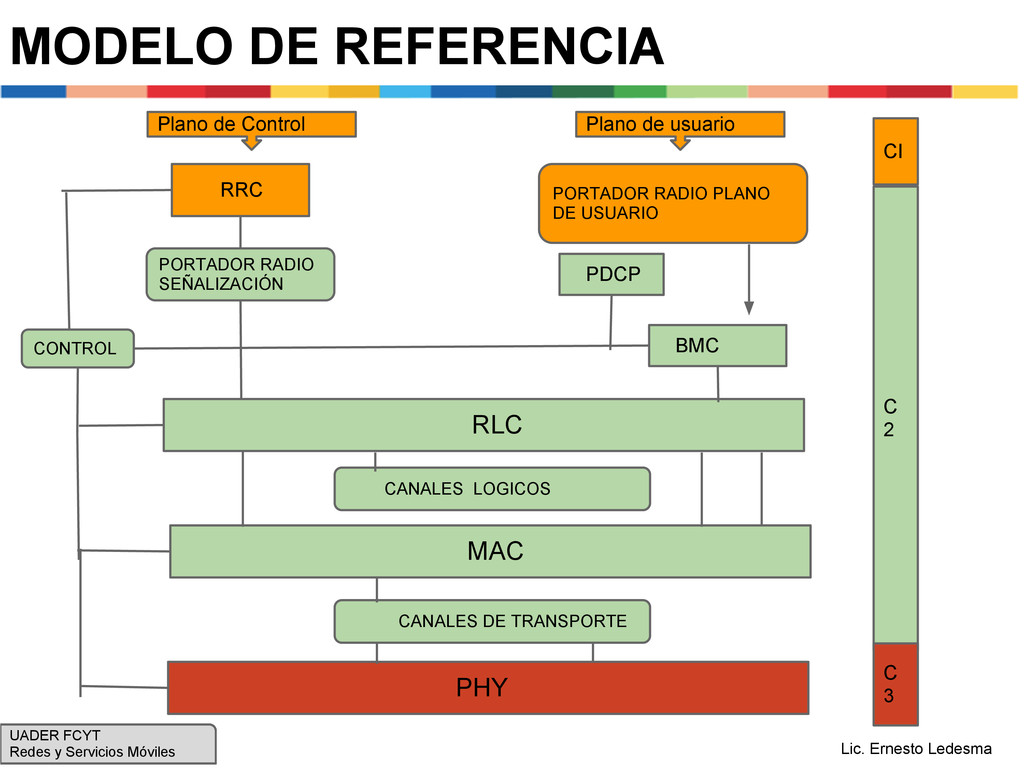

Ernesto Ledesma RRC PORTADOR RADIO SEÑALIZACIÓN Plano de Control Plano de usuario PDCP BMC PORTADOR RADIO PLANO DE USUARIO RLC CANALES LOGICOS CANALES DE TRANSPORTE MAC PHY CONTROL CI C 2 C 3

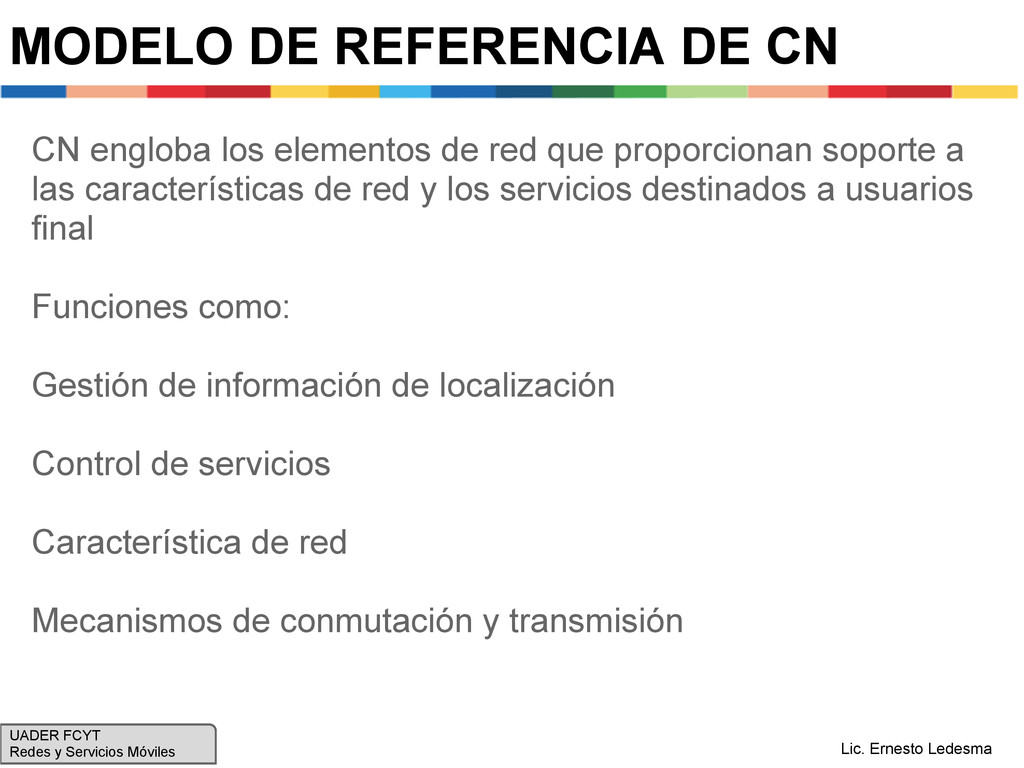

red que proporcionan soporte a las características de red y los servicios destinados a usuarios final Funciones como: Gestión de información de localización Control de servicios Característica de red Mecanismos de conmutación y transmisión UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

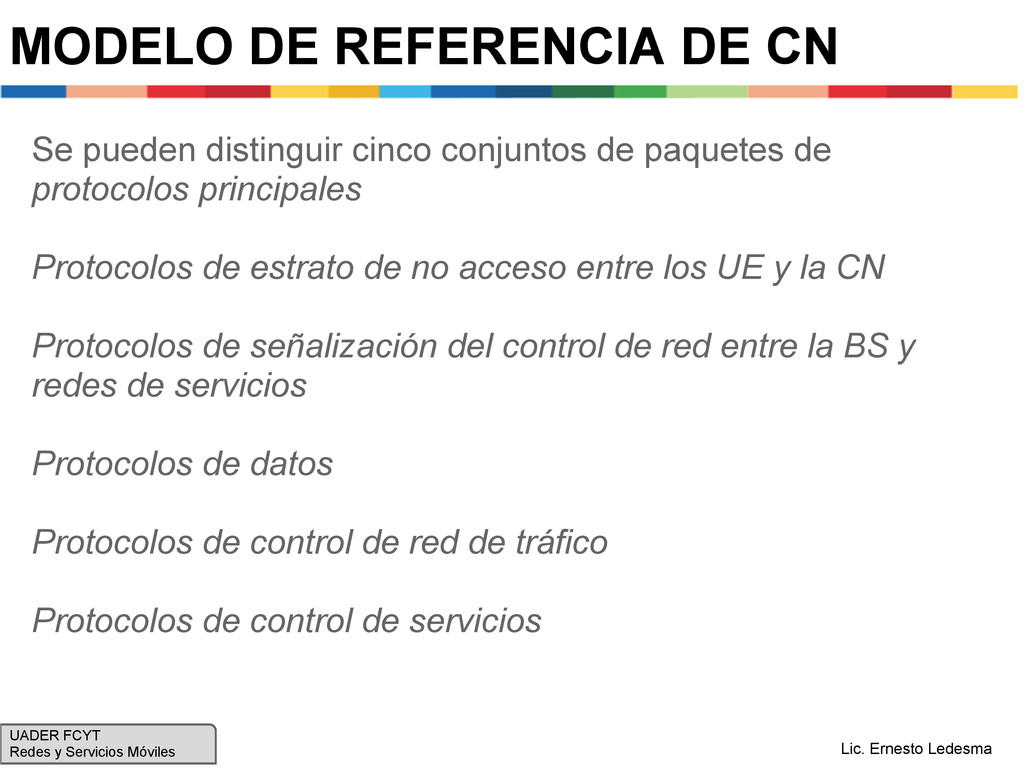

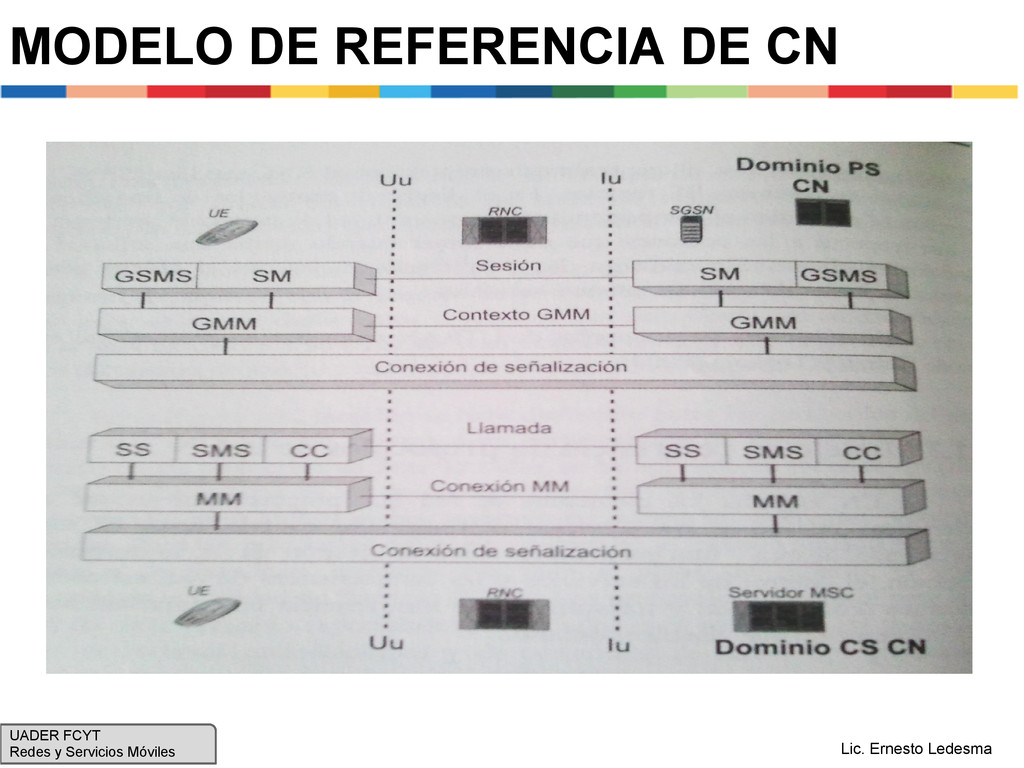

de paquetes de protocolos principales Protocolos de estrato de no acceso entre los UE y la CN Protocolos de señalización del control de red entre la BS y redes de servicios Protocolos de datos Protocolos de control de red de tráfico Protocolos de control de servicios UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

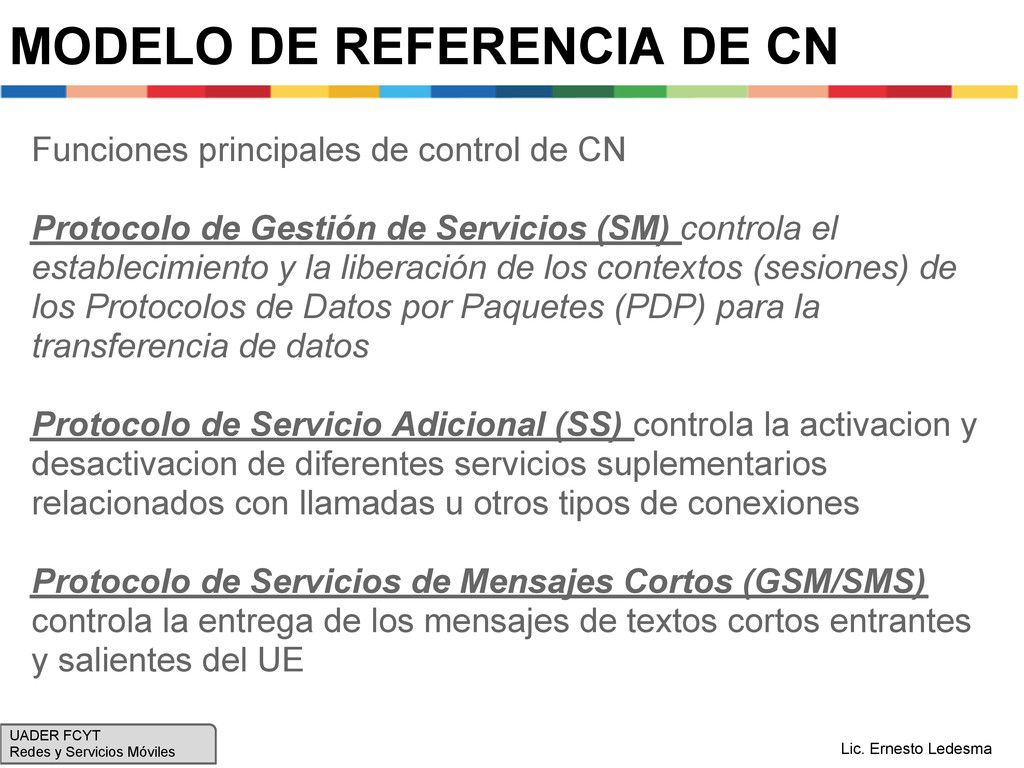

CN Protocolo de Gestión de Servicios (SM) controla el establecimiento y la liberación de los contextos (sesiones) de los Protocolos de Datos por Paquetes (PDP) para la transferencia de datos Protocolo de Servicio Adicional (SS) controla la activacion y desactivacion de diferentes servicios suplementarios relacionados con llamadas u otros tipos de conexiones Protocolo de Servicios de Mensajes Cortos (GSM/SMS) controla la entrega de los mensajes de textos cortos entrantes y salientes del UE UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

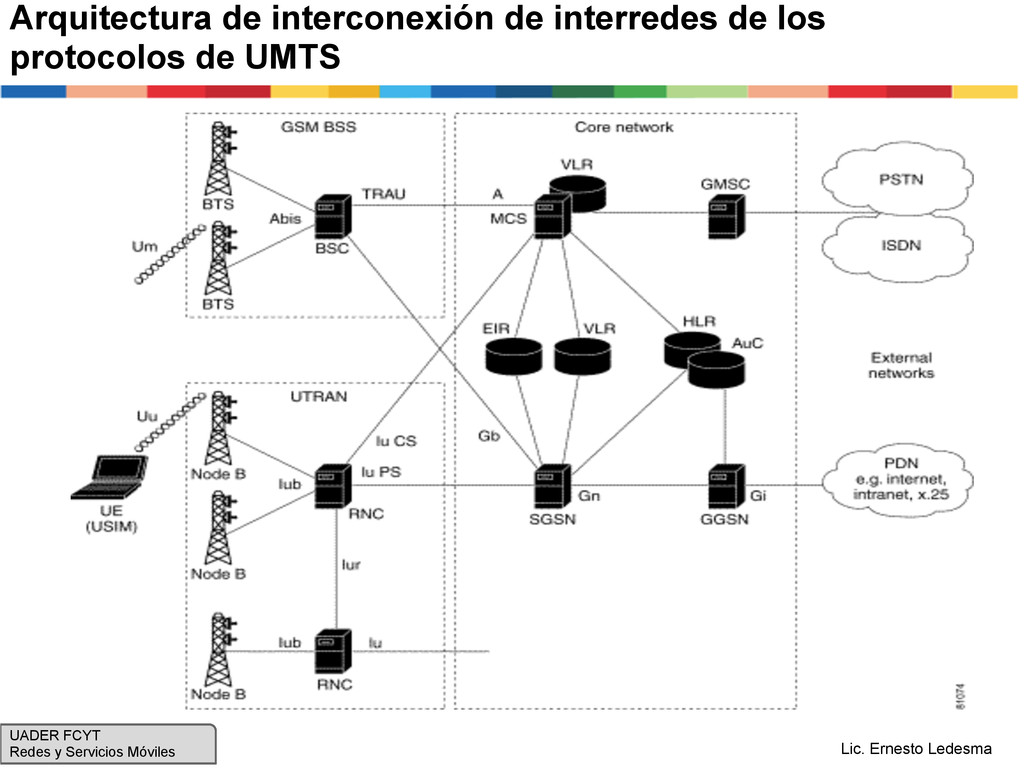

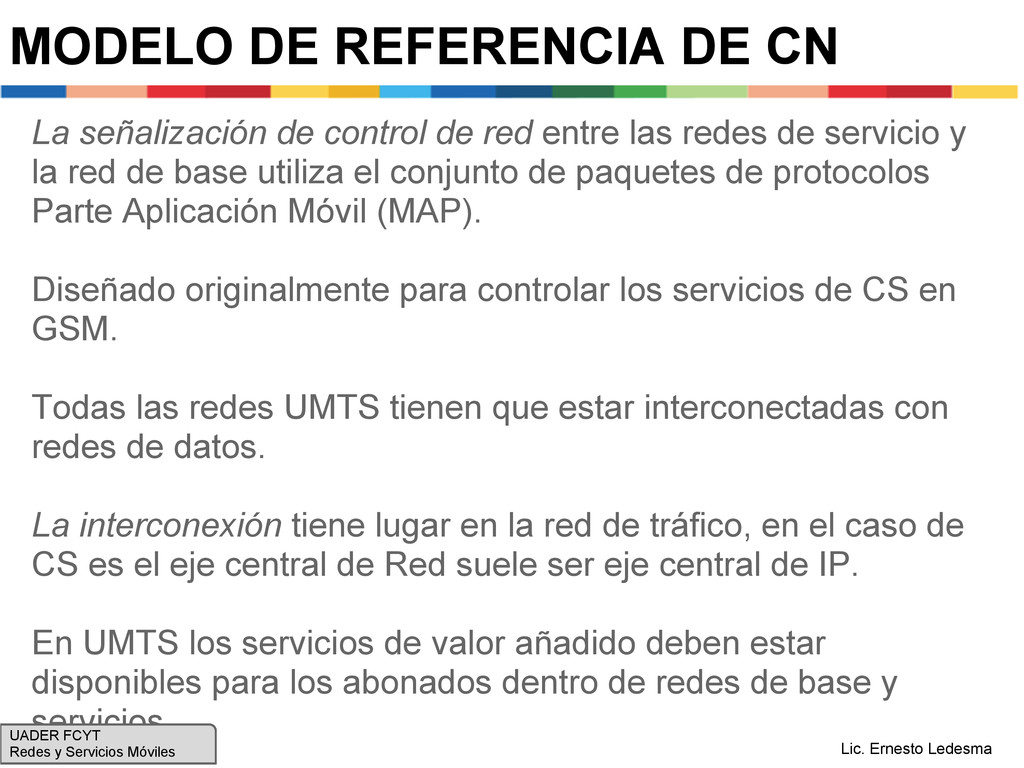

red entre las redes de servicio y la red de base utiliza el conjunto de paquetes de protocolos Parte Aplicación Móvil (MAP). Diseñado originalmente para controlar los servicios de CS en GSM. Todas las redes UMTS tienen que estar interconectadas con redes de datos. La interconexión tiene lugar en la red de tráfico, en el caso de CS es el eje central de Red suele ser eje central de IP. En UMTS los servicios de valor añadido deben estar disponibles para los abonados dentro de redes de base y servicios UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

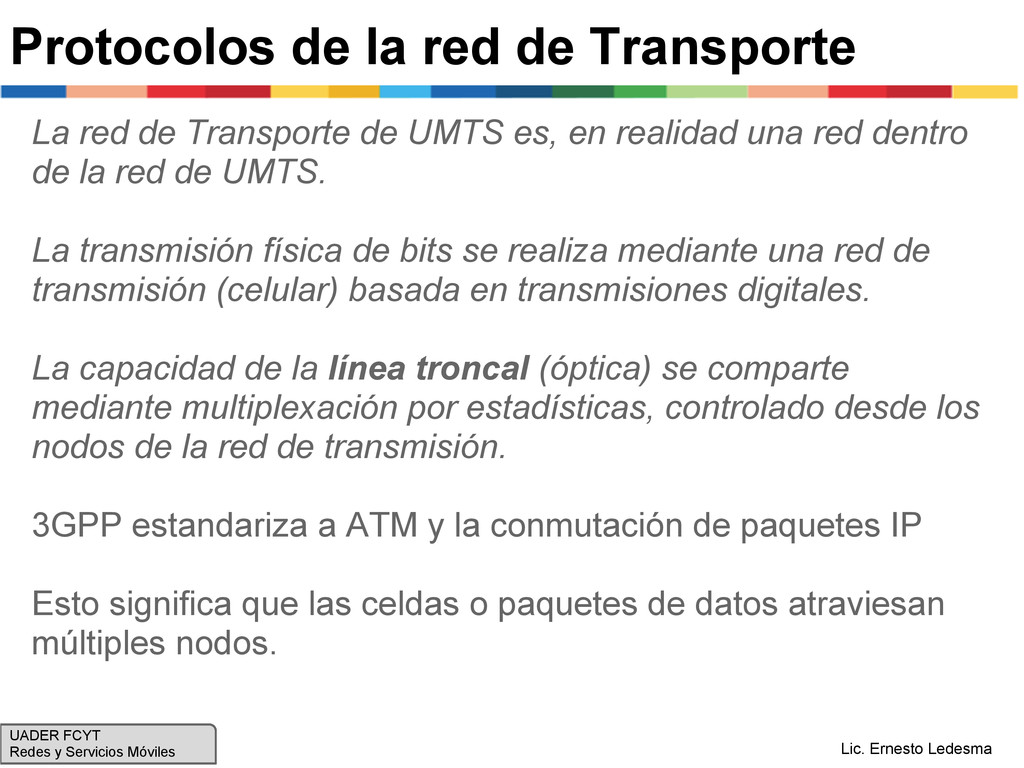

de UMTS es, en realidad una red dentro de la red de UMTS. La transmisión física de bits se realiza mediante una red de transmisión (celular) basada en transmisiones digitales. La capacidad de la línea troncal (óptica) se comparte mediante multiplexación por estadísticas, controlado desde los nodos de la red de transmisión. 3GPP estandariza a ATM y la conmutación de paquetes IP Esto significa que las celdas o paquetes de datos atraviesan múltiples nodos. UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

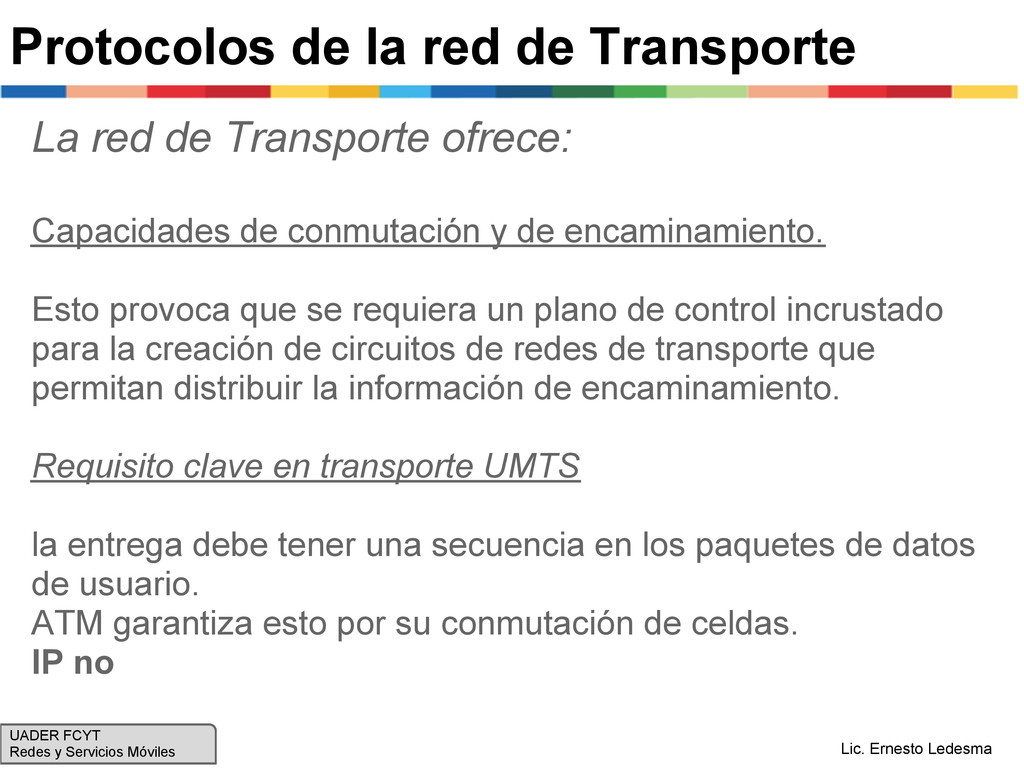

ofrece: Capacidades de conmutación y de encaminamiento. Esto provoca que se requiera un plano de control incrustado para la creación de circuitos de redes de transporte que permitan distribuir la información de encaminamiento. Requisito clave en transporte UMTS la entrega debe tener una secuencia en los paquetes de datos de usuario. ATM garantiza esto por su conmutación de celdas. IP no UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

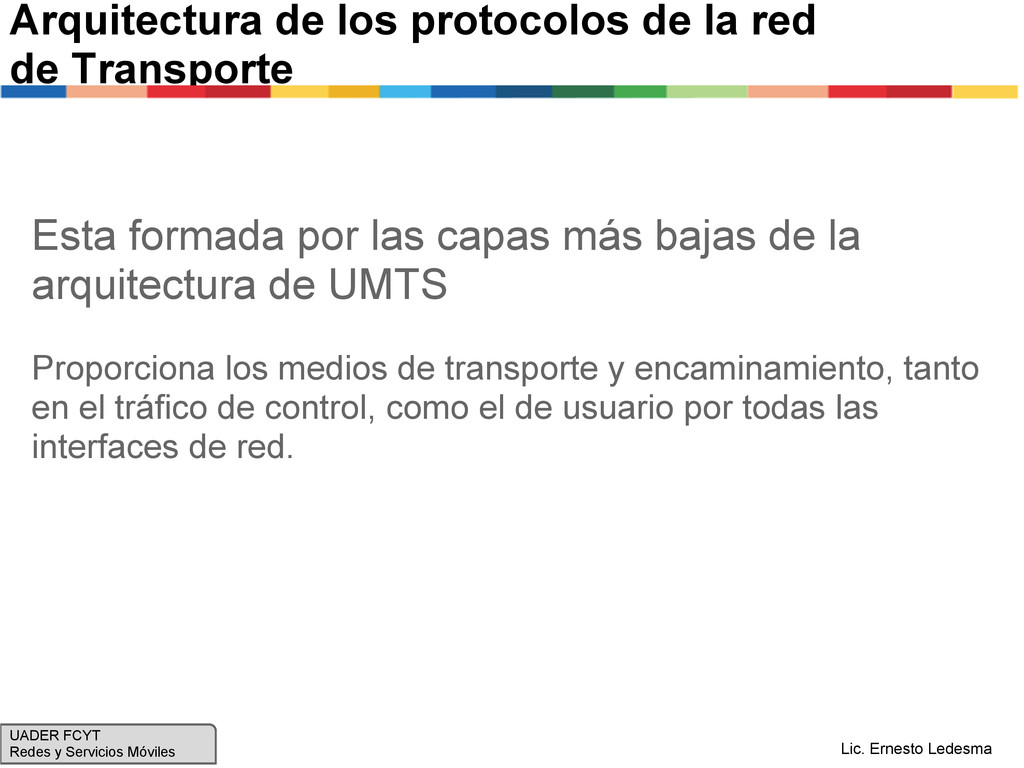

formada por las capas más bajas de la arquitectura de UMTS Proporciona los medios de transporte y encaminamiento, tanto en el tráfico de control, como el de usuario por todas las interfaces de red. UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

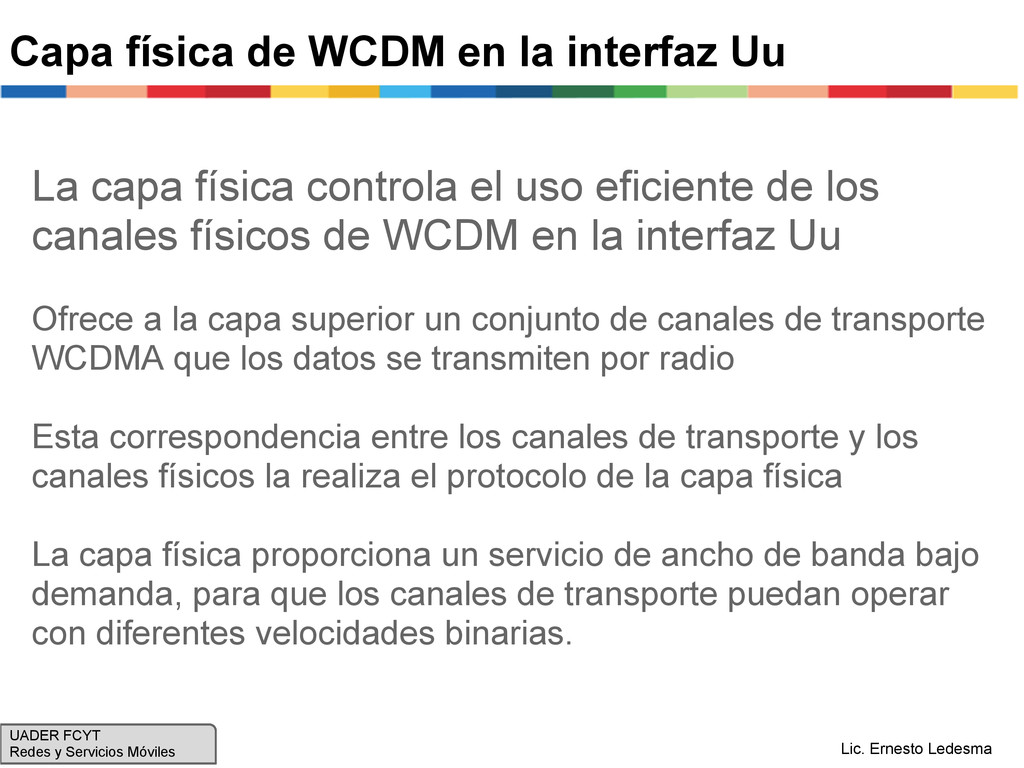

física controla el uso eficiente de los canales físicos de WCDM en la interfaz Uu Ofrece a la capa superior un conjunto de canales de transporte WCDMA que los datos se transmiten por radio Esta correspondencia entre los canales de transporte y los canales físicos la realiza el protocolo de la capa física La capa física proporciona un servicio de ancho de banda bajo demanda, para que los canales de transporte puedan operar con diferentes velocidades binarias. UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

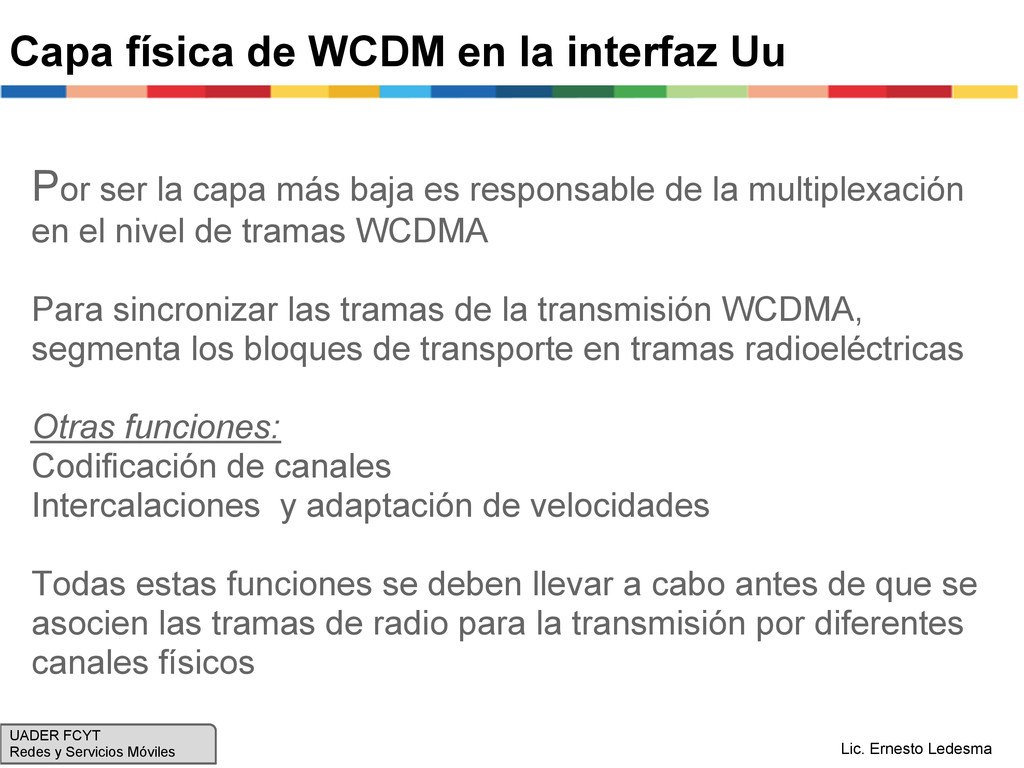

la capa más baja es responsable de la multiplexación en el nivel de tramas WCDMA Para sincronizar las tramas de la transmisión WCDMA, segmenta los bloques de transporte en tramas radioeléctricas Otras funciones: Codificación de canales Intercalaciones y adaptación de velocidades Todas estas funciones se deben llevar a cabo antes de que se asocien las tramas de radio para la transmisión por diferentes canales físicos UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

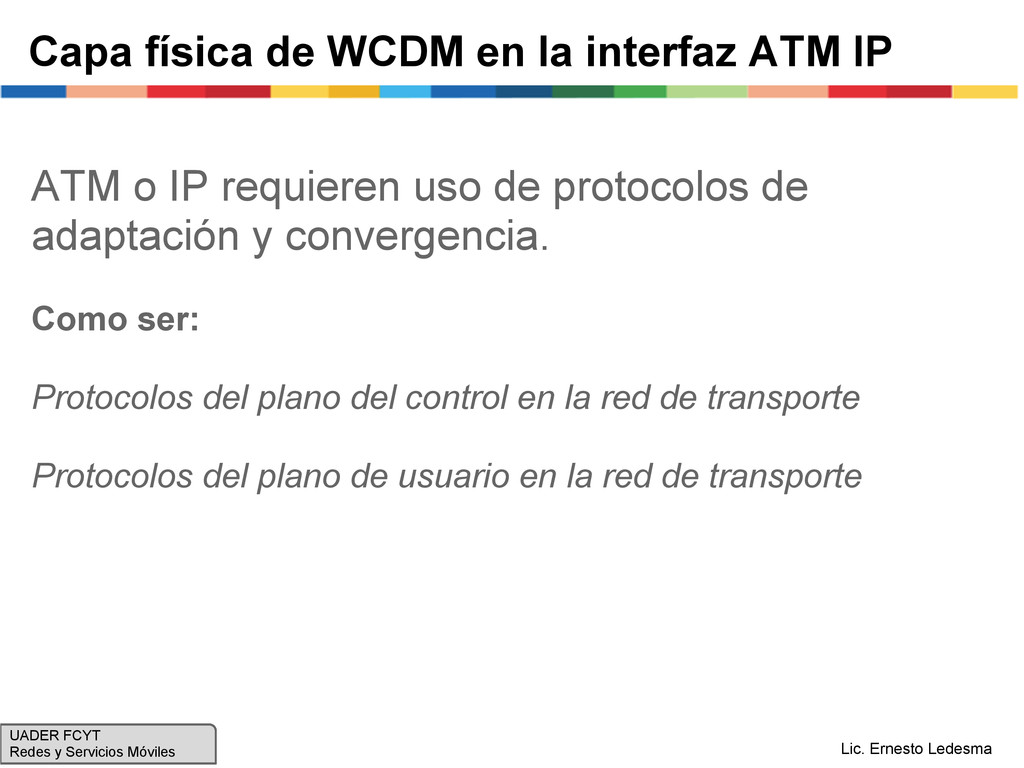

o IP requieren uso de protocolos de adaptación y convergencia. Como ser: Protocolos del plano del control en la red de transporte Protocolos del plano de usuario en la red de transporte UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

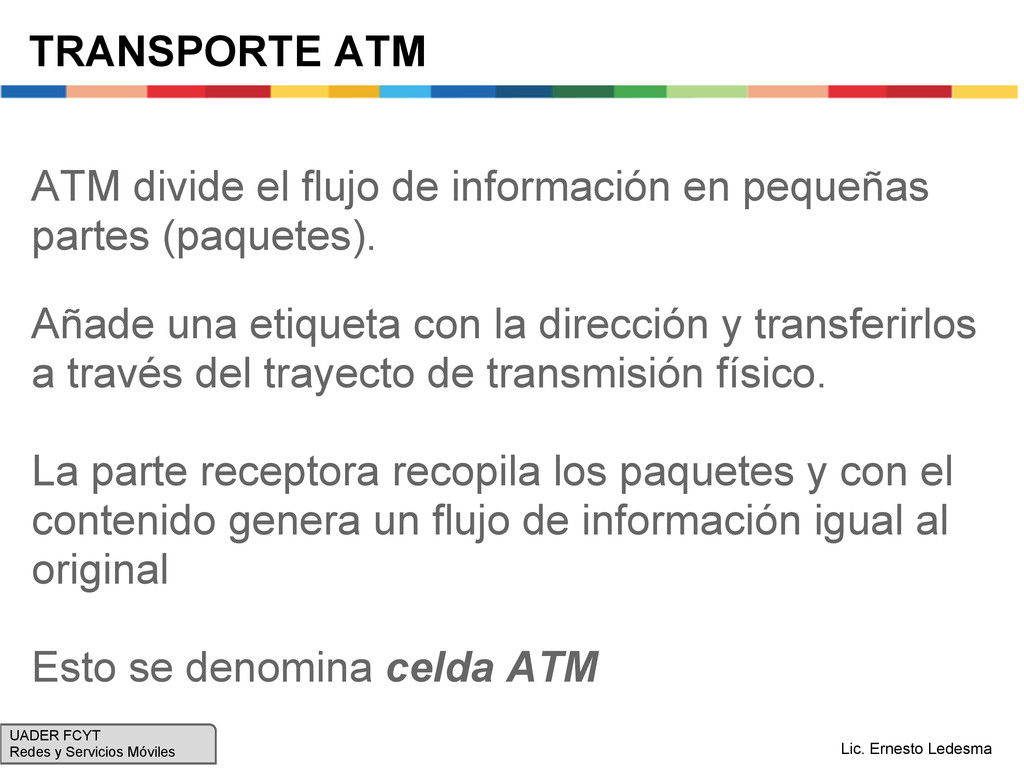

partes (paquetes). Añade una etiqueta con la dirección y transferirlos a través del trayecto de transmisión físico. La parte receptora recopila los paquetes y con el contenido genera un flujo de información igual al original Esto se denomina celda ATM UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

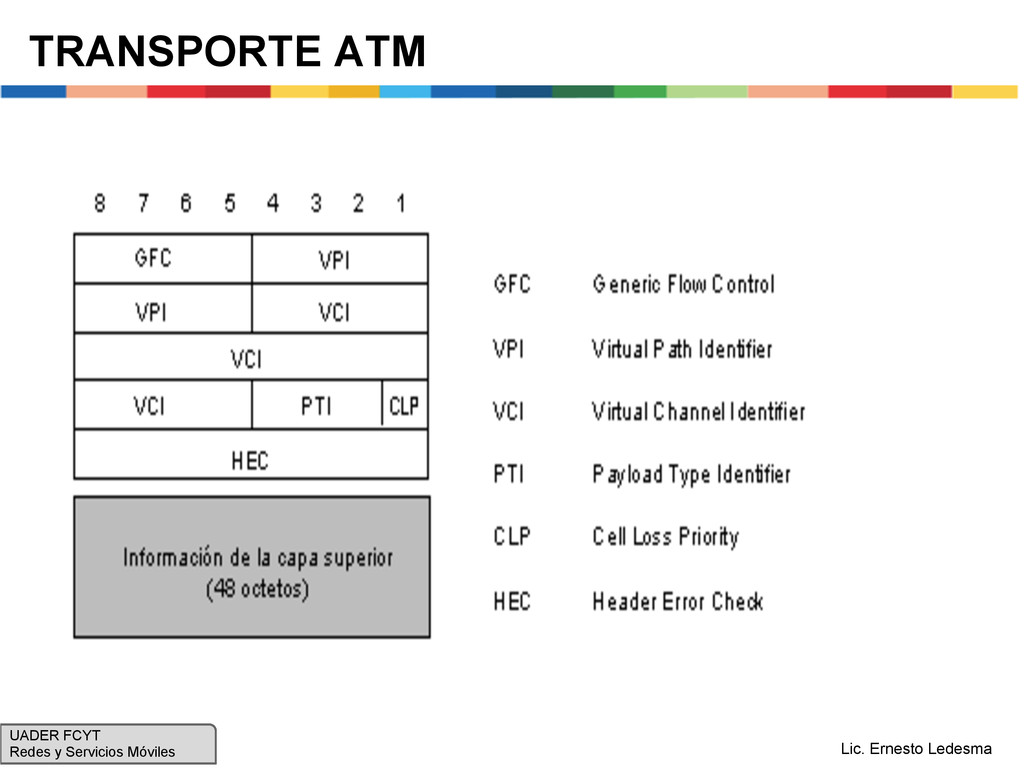

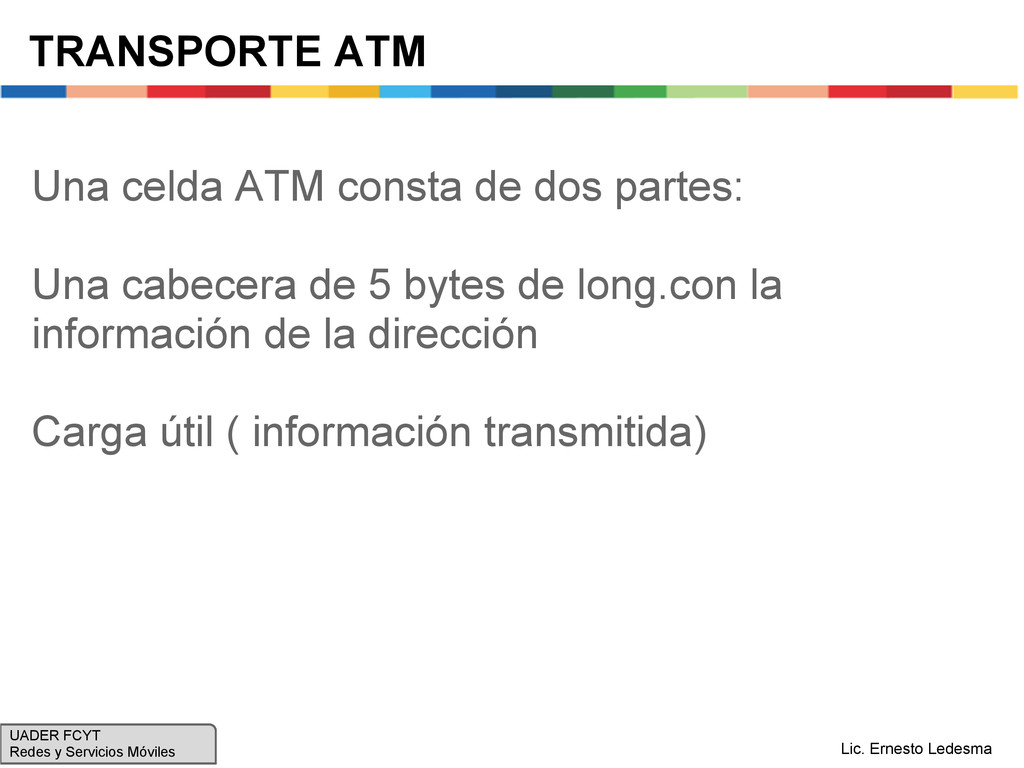

cabecera de 5 bytes de long.con la información de la dirección Carga útil ( información transmitida) UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

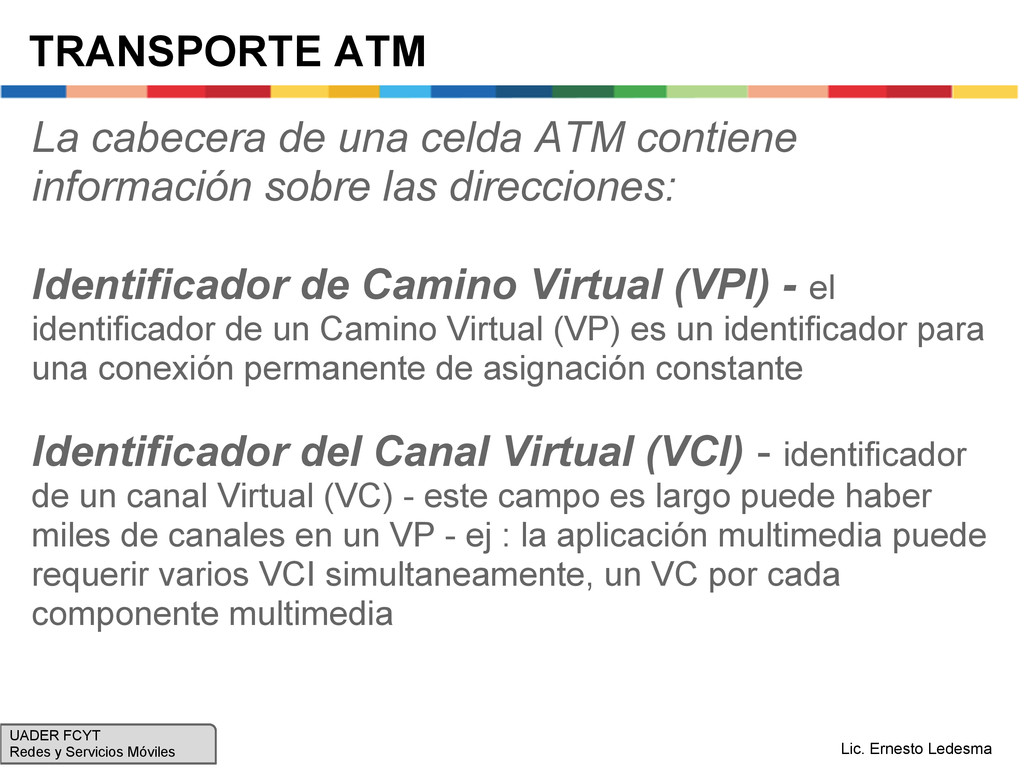

sobre las direcciones: Identificador de Camino Virtual (VPI) - el identificador de un Camino Virtual (VP) es un identificador para una conexión permanente de asignación constante Identificador del Canal Virtual (VCI) - identificador de un canal Virtual (VC) - este campo es largo puede haber miles de canales en un VP - ej : la aplicación multimedia puede requerir varios VCI simultaneamente, un VC por cada componente multimedia UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

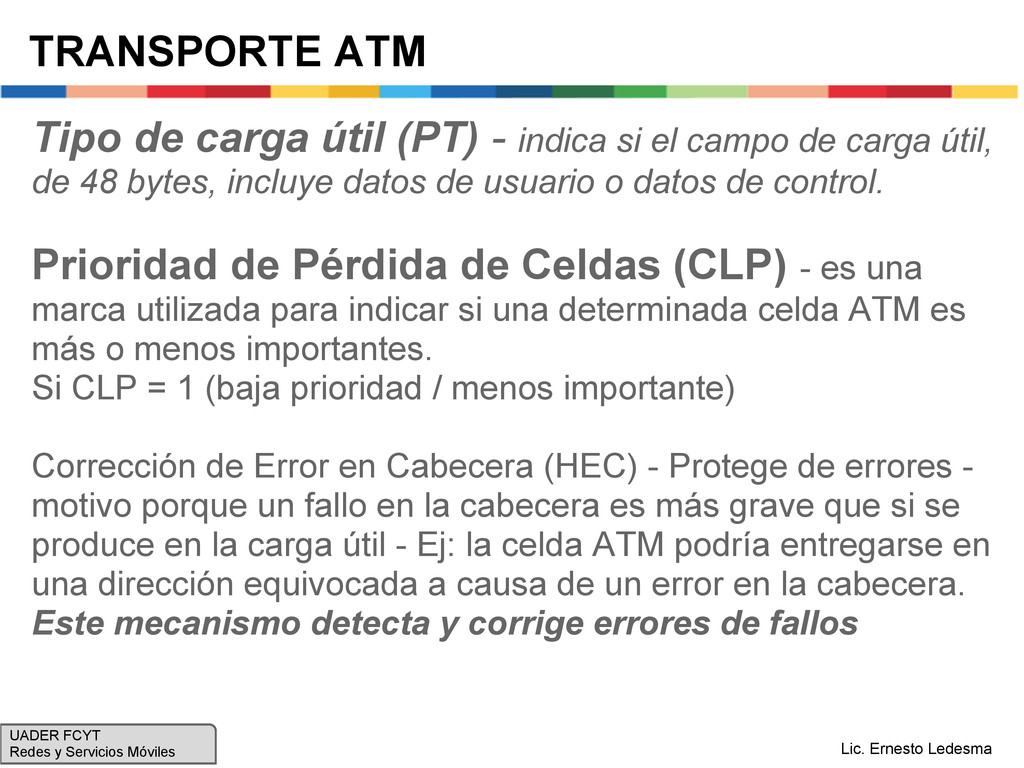

el campo de carga útil, de 48 bytes, incluye datos de usuario o datos de control. Prioridad de Pérdida de Celdas (CLP) - es una marca utilizada para indicar si una determinada celda ATM es más o menos importantes. Si CLP = 1 (baja prioridad / menos importante) Corrección de Error en Cabecera (HEC) - Protege de errores - motivo porque un fallo en la cabecera es más grave que si se produce en la carga útil - Ej: la celda ATM podría entregarse en una dirección equivocada a causa de un error en la cabecera. Este mecanismo detecta y corrige errores de fallos UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

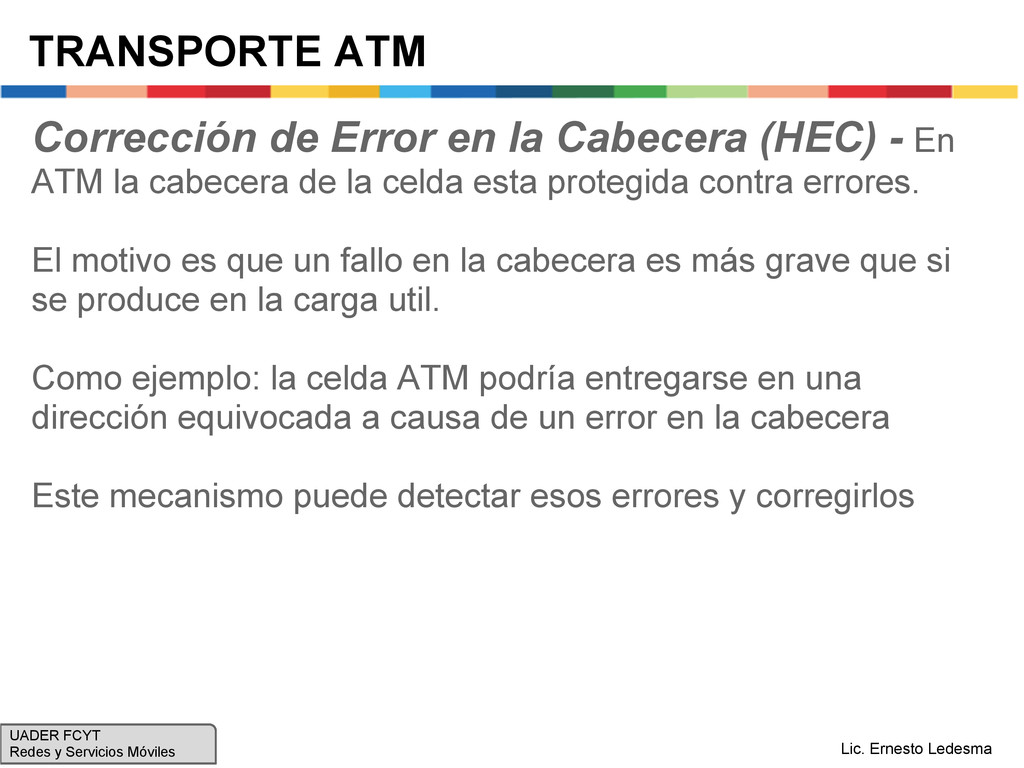

En ATM la cabecera de la celda esta protegida contra errores. El motivo es que un fallo en la cabecera es más grave que si se produce en la carga util. Como ejemplo: la celda ATM podría entregarse en una dirección equivocada a causa de un error en la cabecera Este mecanismo puede detectar esos errores y corregirlos UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

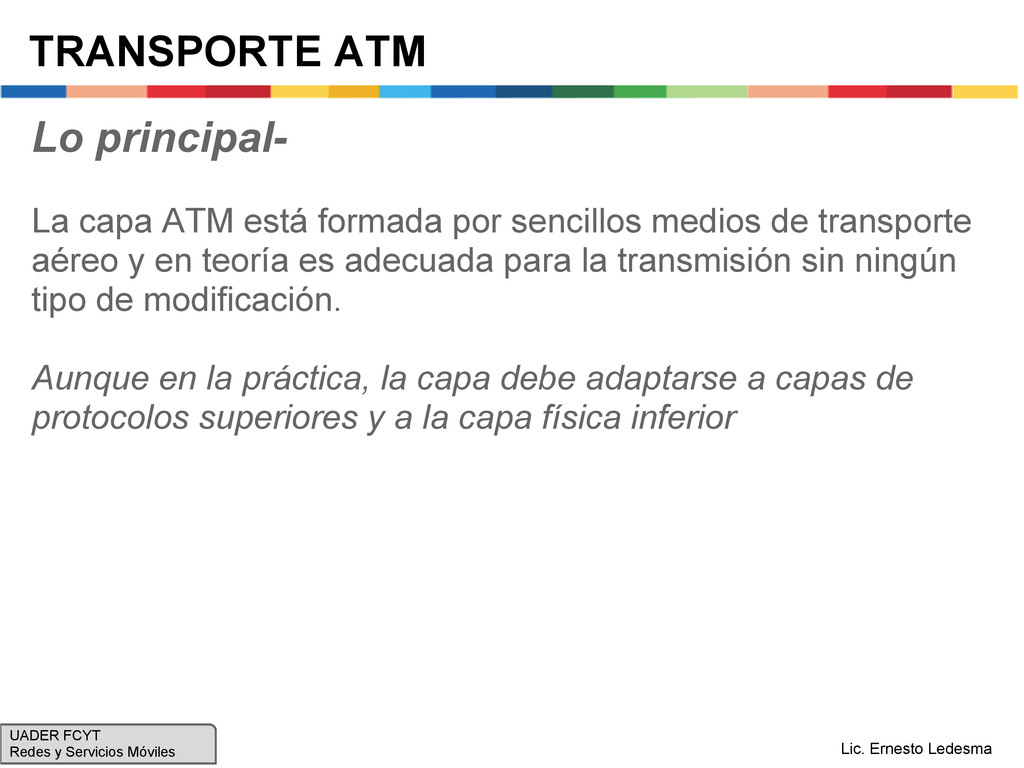

sencillos medios de transporte aéreo y en teoría es adecuada para la transmisión sin ningún tipo de modificación. Aunque en la práctica, la capa debe adaptarse a capas de protocolos superiores y a la capa física inferior UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma

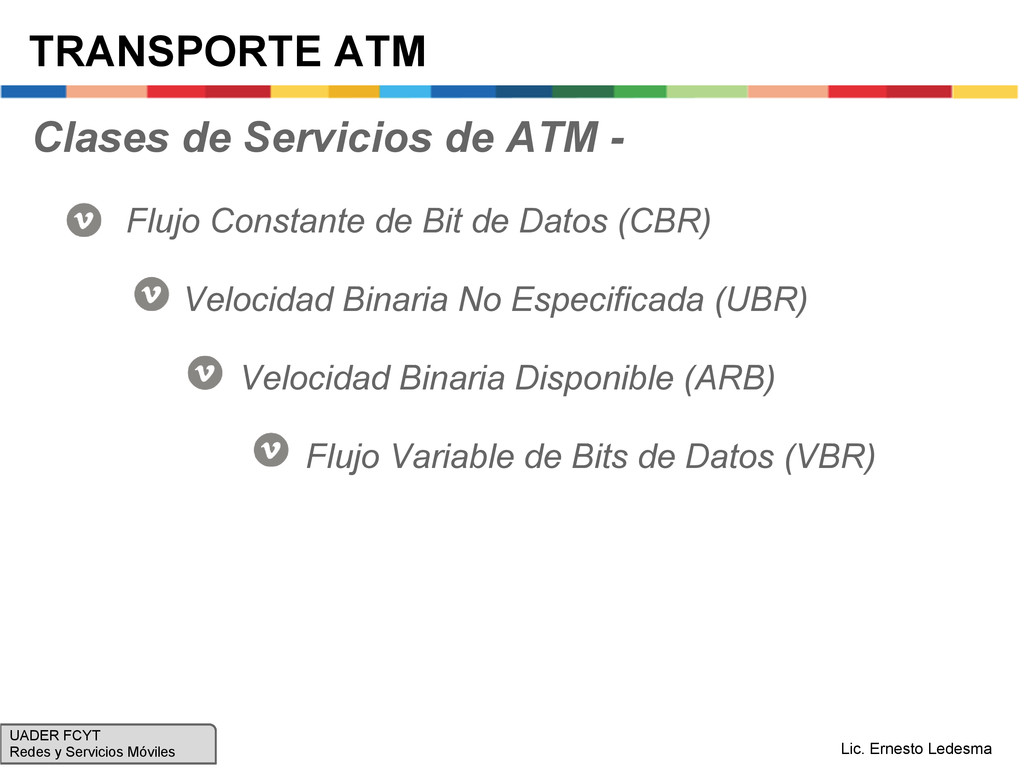

de Bit de Datos (CBR) Velocidad Binaria No Especificada (UBR) Velocidad Binaria Disponible (ARB) Flujo Variable de Bits de Datos (VBR) UADER FCYT Redes y Servicios Móviles Lic. Ernesto Ledesma
