1. AWSネットワークで迷子にならないために ～ルートテーブルとエンドポイント入門～ 須永 響 伊藤忠テクノソリューションズ株式会社
2. 須永 響 Hibiki Sunaga CTC(伊藤忠テクノソリューションズ株式会社 ) 新卒３年目 業務：AWSインフラ基盤の設計・構築 得意なAWS技術：マルチアカウント設計、NW設計 :@gravitas580 自己紹介
3. はじめに AWSのネットワーク設計で迷うこと、ありませんか？ 今日のテーマはルートテーブルとエンドポイント この通信どこに向けるべき？ インターネットに出たいんけど 通信の流れどうなってる？

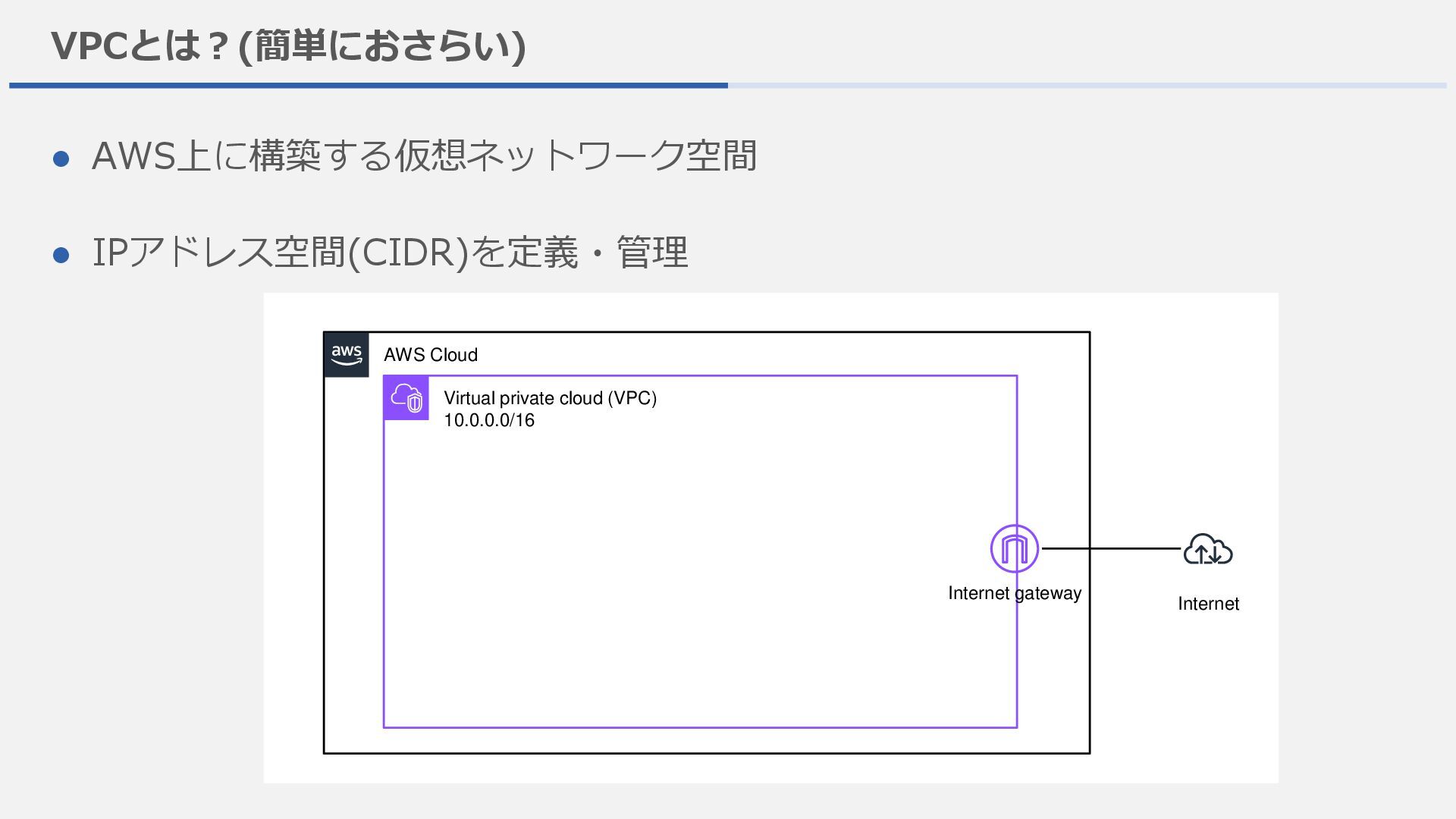

4. VPCとは？(簡単におさらい) ⚫ AWS上に構築する仮想ネットワーク空間 ⚫ IPアドレス空間(CIDR)を定義・管理 Virtual private cloud (VPC) 10.0.0.0/16 Internet gateway Internet AWS Cloud

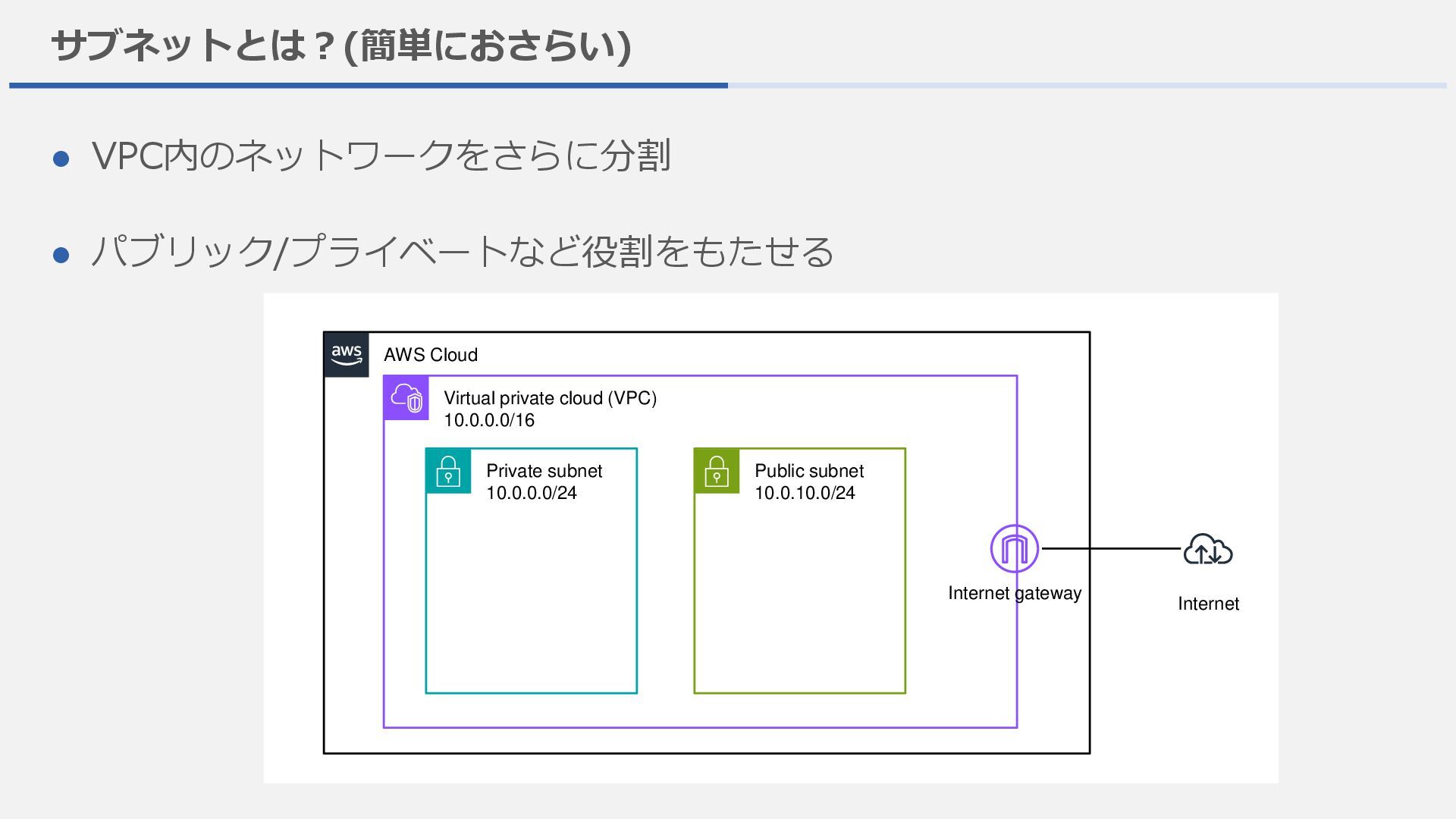

5. サブネットとは？(簡単におさらい) Virtual private cloud (VPC) 10.0.0.0/16 ⚫ VPC内のネットワークをさらに分割 ⚫ パブリック/プライベートなど役割をもたせる Private subnet 10.0.0.0/24 Public subnet 10.0.10.0/24 Internet gateway Internet AWS Cloud

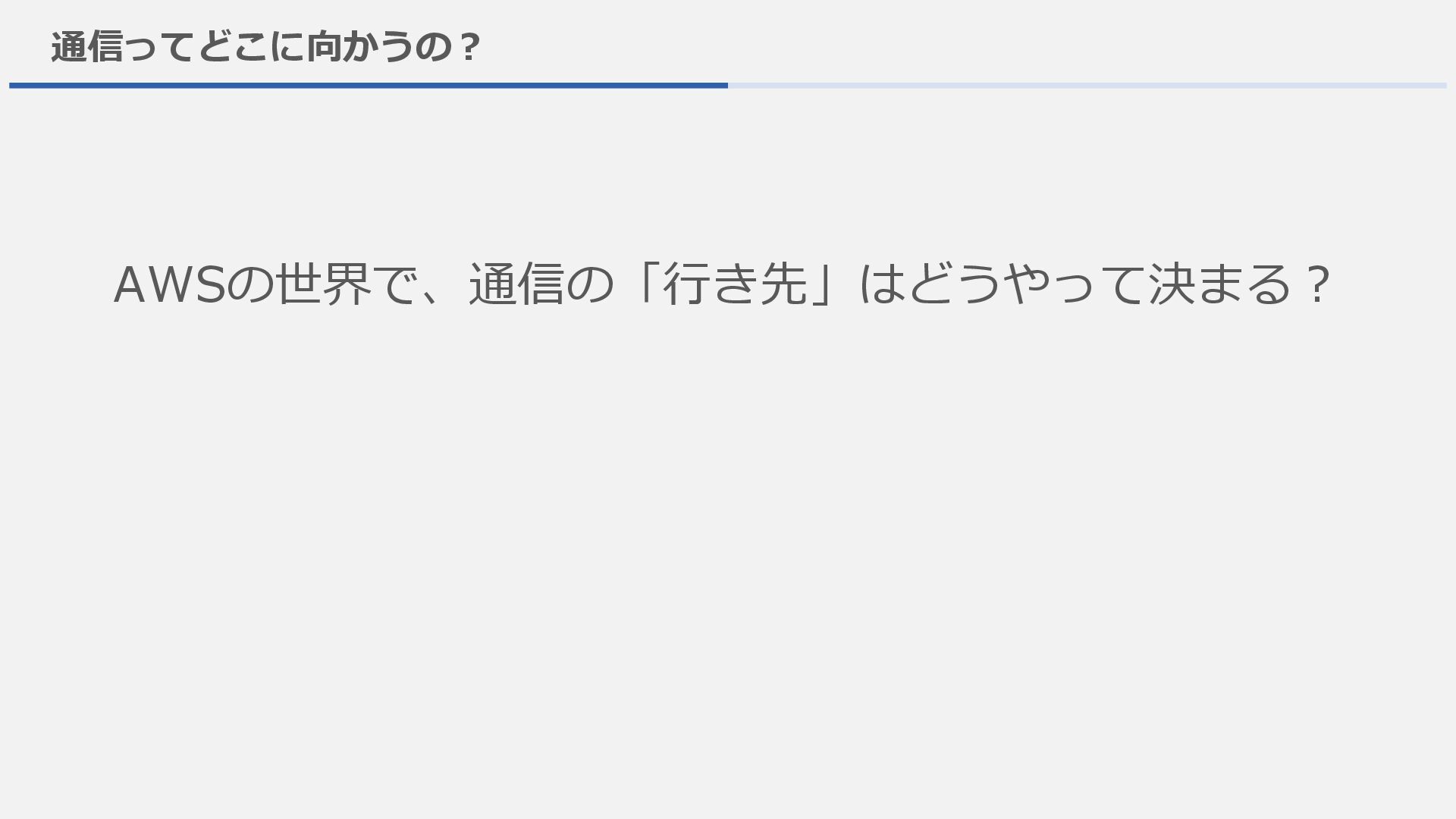

6. 通信ってどこに向かうの？ AWSの世界で、通信の「行き先」はどうやって決まる？
7. 通信ってどこに向かうの？ AWSの世界で、通信の「行き先」はどうやって決まる？ その正体がルートテーブル

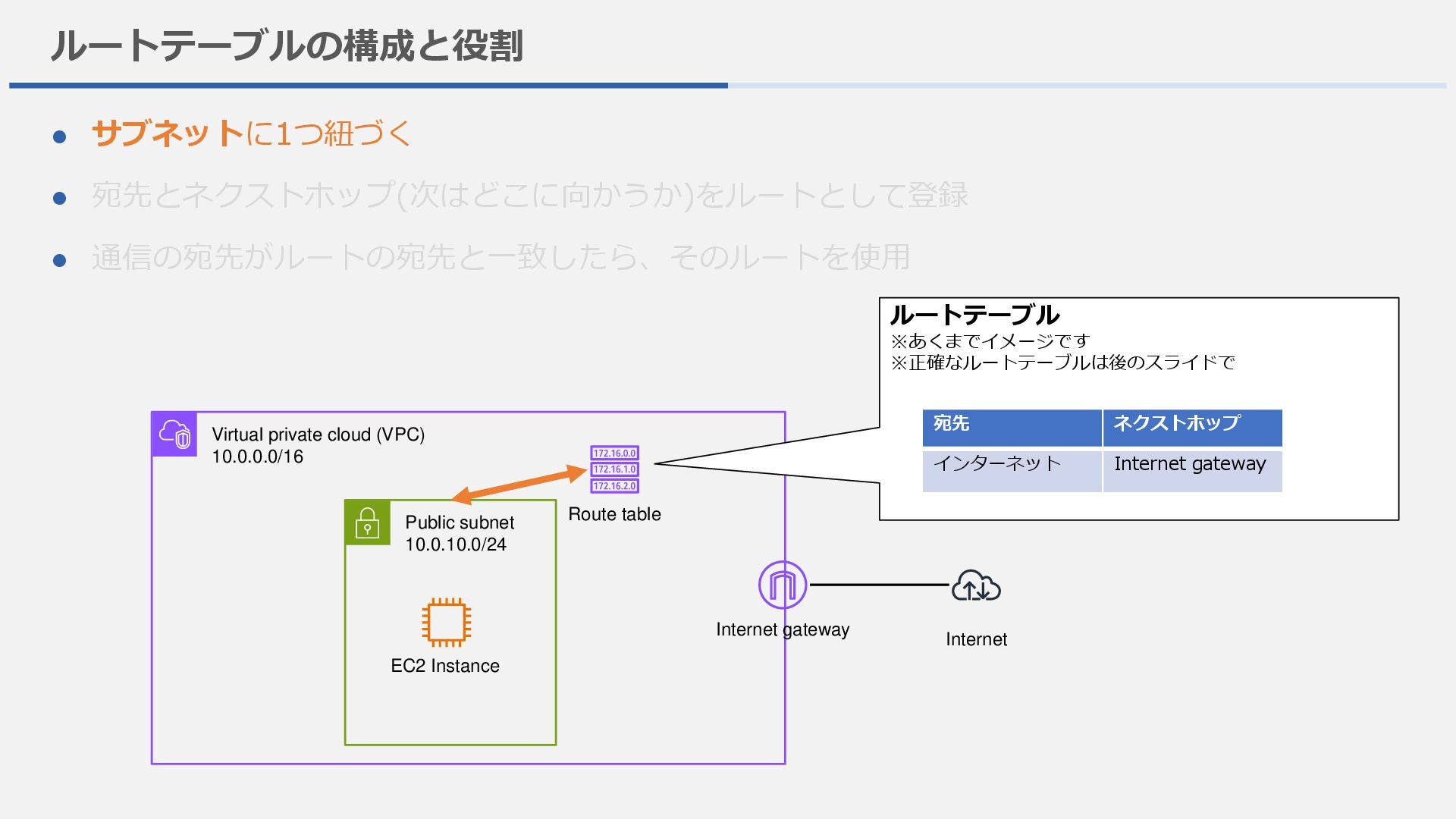

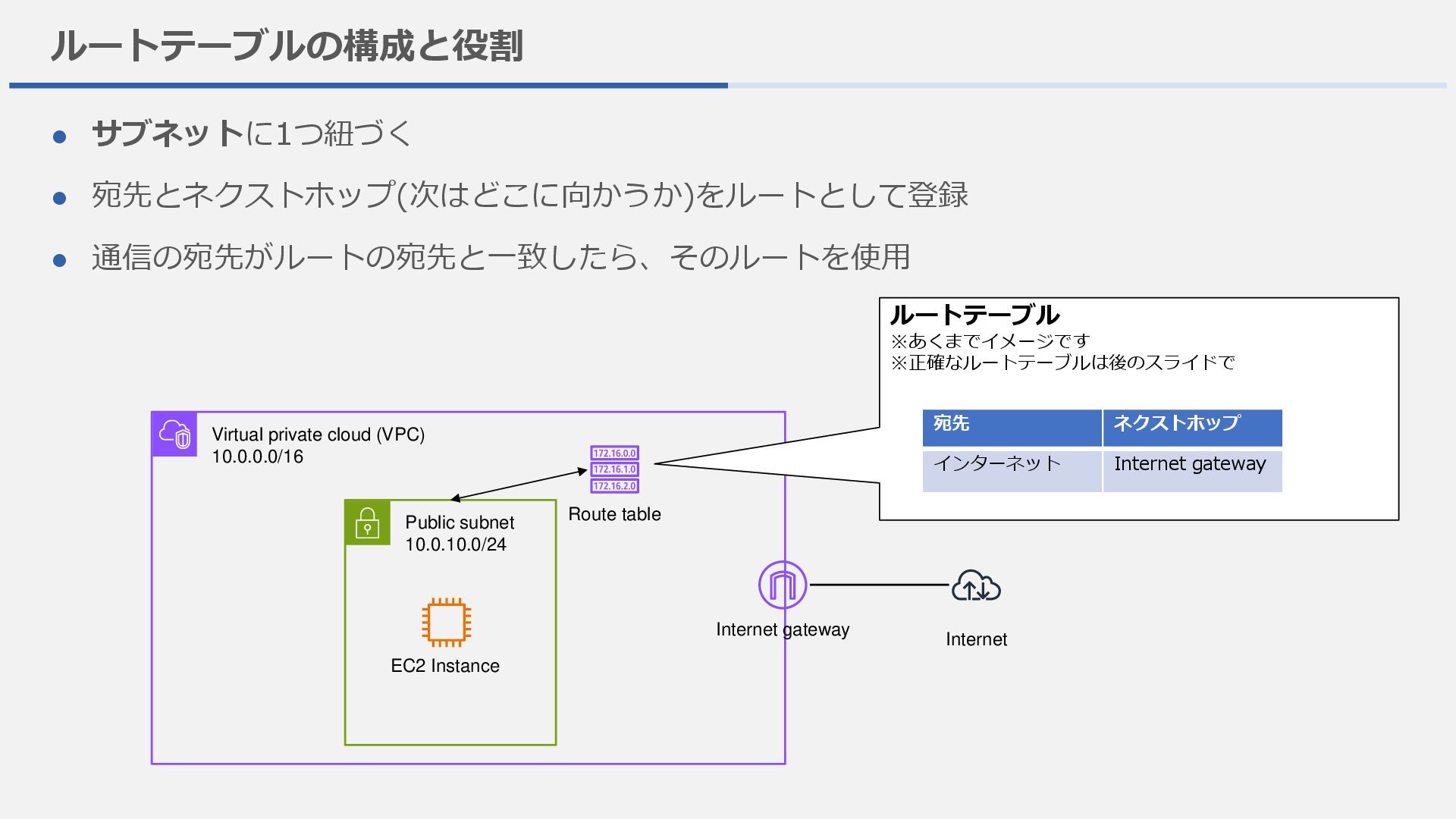

8. ルートテーブルの構成と役割 ⚫ サブネットに1つ紐づく ⚫ 宛先とネクストホップ(次はどこに向かうか)をルートとして登録 ⚫ 通信の宛先がルートの宛先と一致したら、そのルートを使用 Virtual private cloud (VPC) 10.0.0.0/16 Public subnet 10.0.10.0/24 Internet gateway Internet ルートテーブル ※あくまでイメージです ※正確なルートテーブルは後のスライドで 宛先 ネクストホップ インターネット Internet gateway EC2 Instance Route table

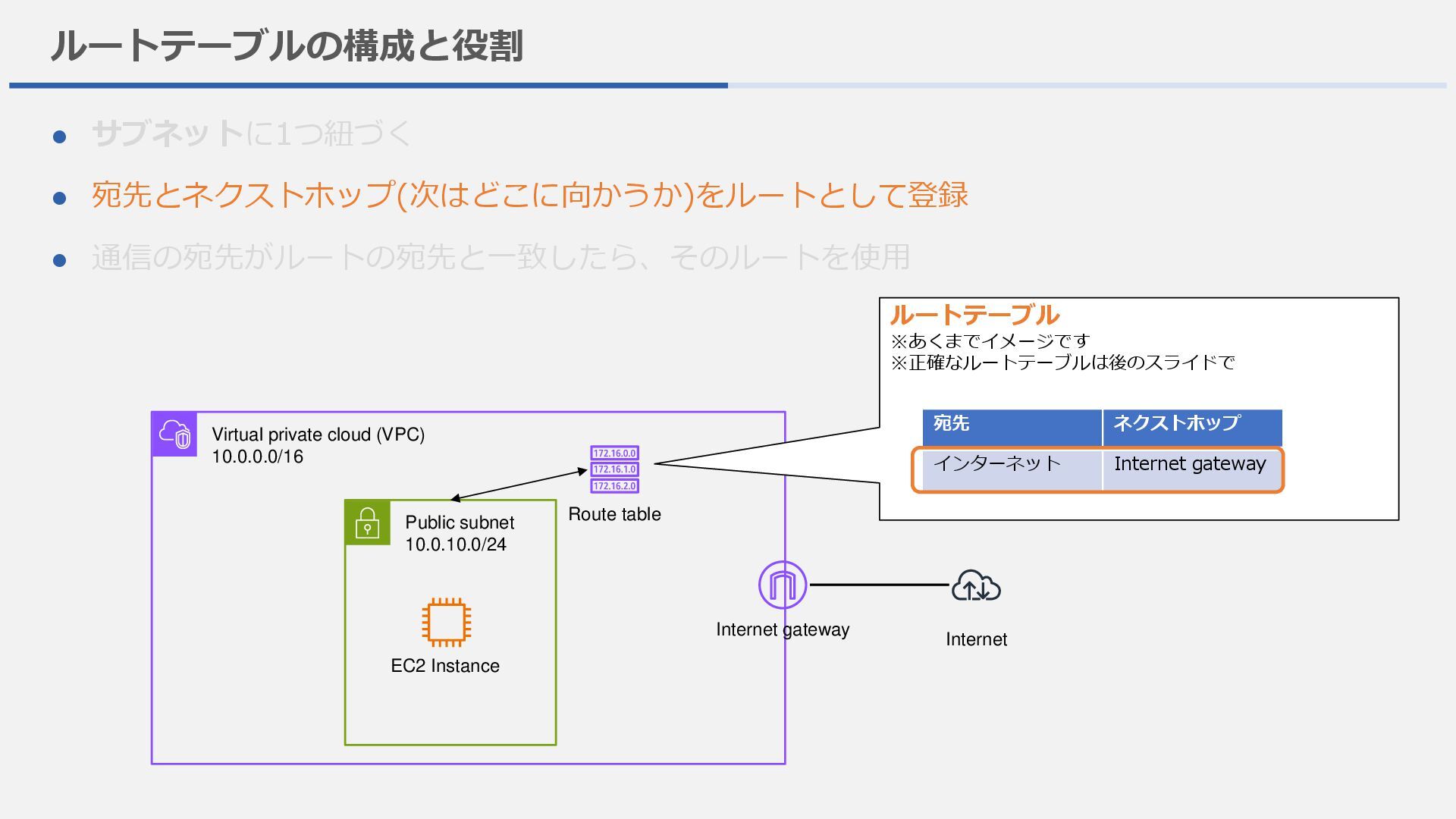

9. ルートテーブルの構成と役割 ⚫ サブネットに1つ紐づく ⚫ 宛先とネクストホップ(次はどこに向かうか)をルートとして登録 ⚫ 通信の宛先がルートの宛先と一致したら、そのルートを使用 Virtual private cloud (VPC) 10.0.0.0/16 Public subnet 10.0.10.0/24 Internet gateway Internet EC2 Instance Route table ルートテーブル ※あくまでイメージです ※正確なルートテーブルは後のスライドで 宛先 ネクストホップ インターネット Internet gateway

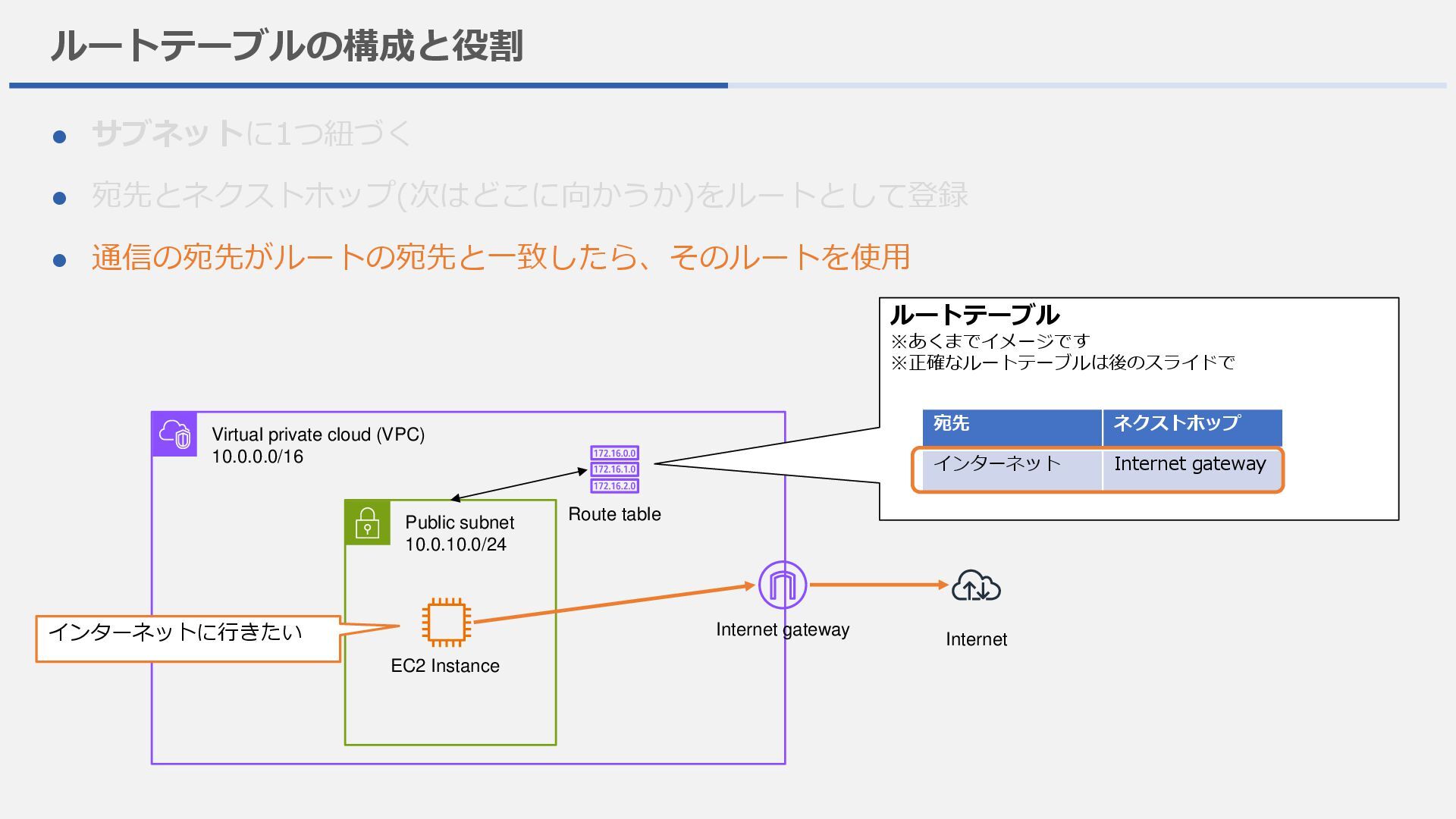

10. ルートテーブルの構成と役割 ⚫ サブネットに1つ紐づく ⚫ 宛先とネクストホップ(次はどこに向かうか)をルートとして登録 ⚫ 通信の宛先がルートの宛先と一致したら、そのルートを使用 Virtual private cloud (VPC) 10.0.0.0/16 Public subnet 10.0.10.0/24 Internet gateway Internet EC2 Instance Route table ルートテーブル ※あくまでイメージです ※正確なルートテーブルは後のスライドで 宛先 ネクストホップ インターネット Internet gateway
11. ルートテーブルの構成と役割 ⚫ サブネットに1つ紐づく ⚫ 宛先とネクストホップ(次はどこに向かうか)をルートとして登録 ⚫ 通信の宛先がルートの宛先と一致したら、そのルートを使用 Virtual private cloud (VPC) 10.0.0.0/16 Public subnet 10.0.10.0/24 Internet gateway Internet Route table EC2 Instance ルートテーブル ※あくまでイメージです ※正確なルートテーブルは後のスライドで 宛先 ネクストホップ インターネット Internet gateway インターネットに行きたい

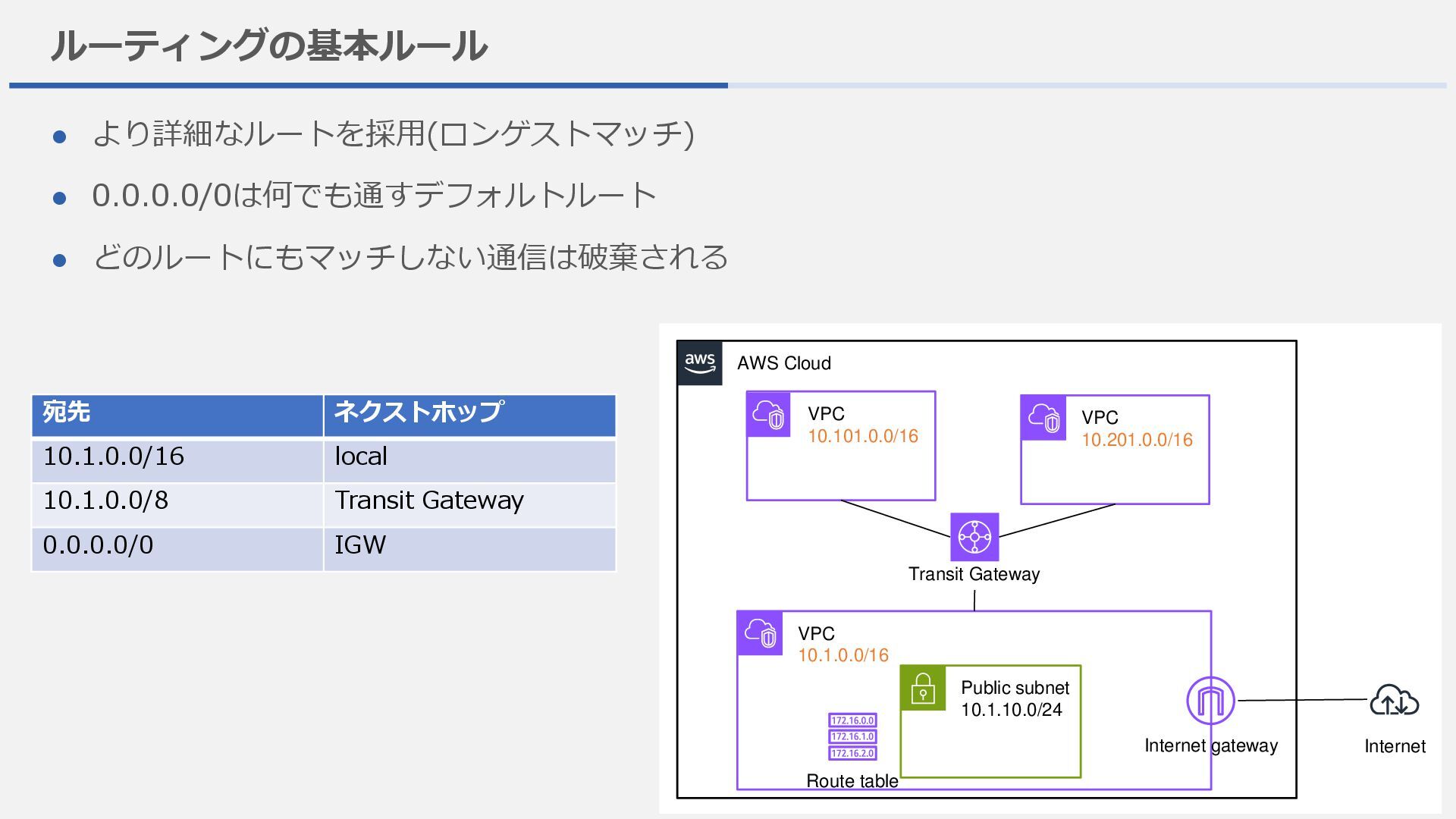

12. ルーティングの基本ルール ⚫ より詳細なルートを採用(ロンゲストマッチ) ⚫ 0.0.0.0/0は何でも通すデフォルトルート ⚫ どのルートにもマッチしない通信は破棄される 宛先 ネクストホップ 10.1.0.0/16 local 10.1.0.0/8 Transit Gateway 0.0.0.0/0 IGW VPC 10.1.0.0/16 Public subnet 10.1.10.0/24 Internet gateway Internet Route table VPC 10.101.0.0/16 VPC 10.201.0.0/16 Transit Gateway AWS Cloud

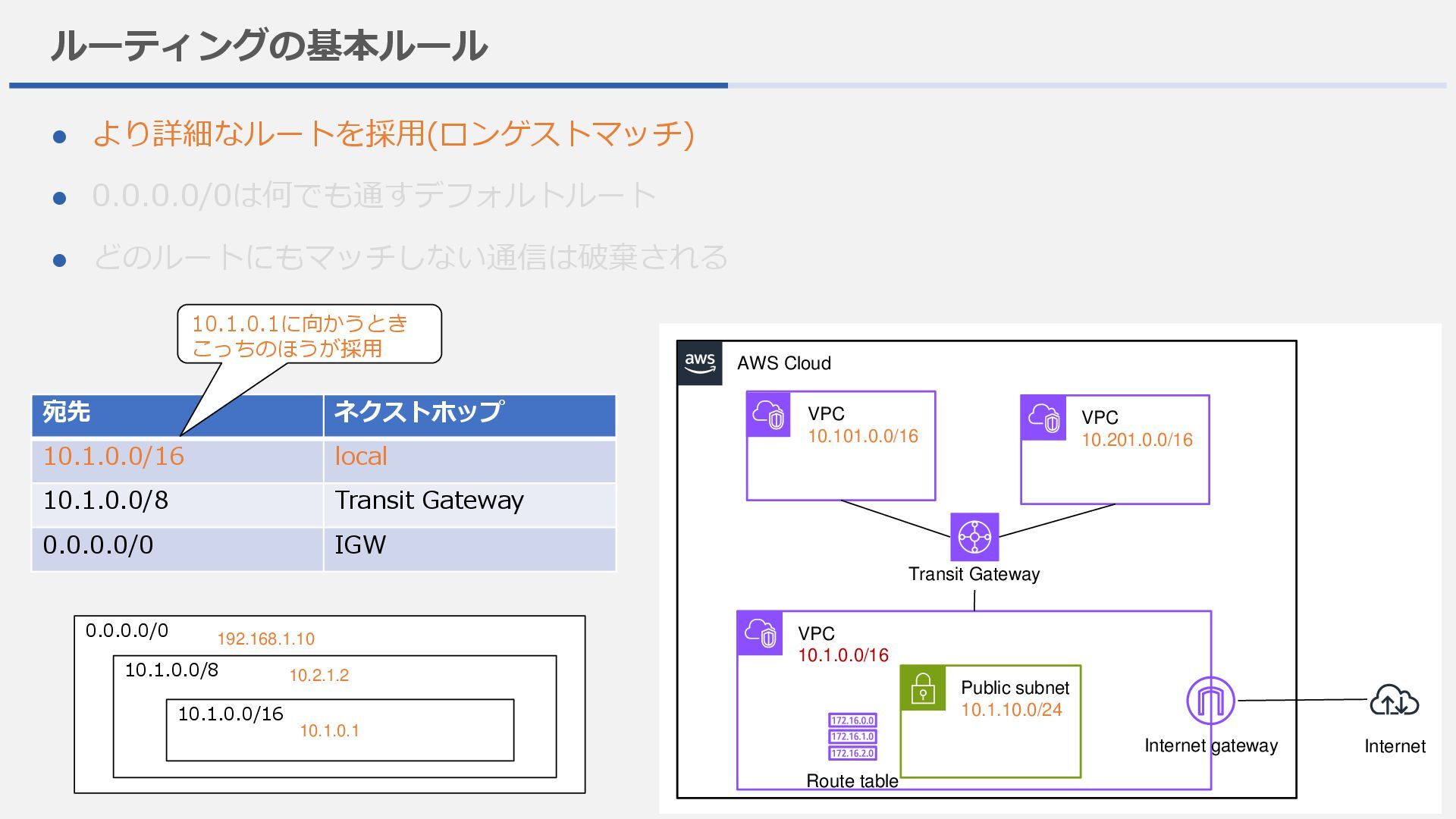

13. ルーティングの基本ルール ⚫ より詳細なルートを採用(ロンゲストマッチ) ⚫ 0.0.0.0/0は何でも通すデフォルトルート ⚫ どのルートにもマッチしない通信は破棄される 宛先 ネクストホップ 10.1.0.0/16 local 10.1.0.0/8 Transit Gateway 0.0.0.0/0 IGW 10.1.0.1に向かうとき こっちのほうが採用 VPC 10.1.0.0/16 Public subnet 10.1.10.0/24 Internet gateway Internet Route table VPC 10.101.0.0/16 VPC 10.201.0.0/16 Transit Gateway AWS Cloud 0.0.0.0/0 10.1.0.0/8 10.1.0.0/16 192.168.1.10 10.2.1.2 10.1.0.1

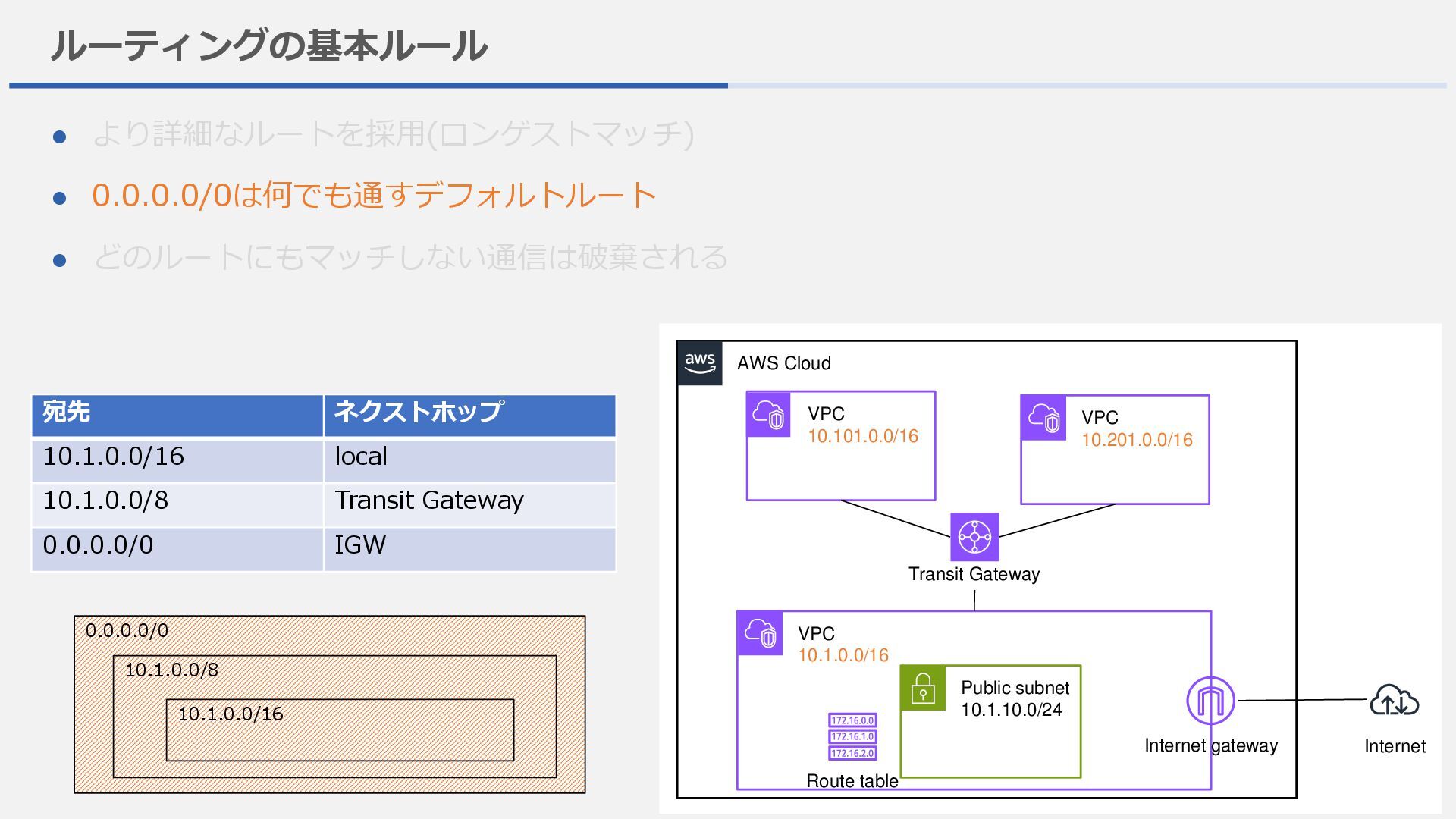

14. ルーティングの基本ルール ⚫ より詳細なルートを採用(ロンゲストマッチ) ⚫ 0.0.0.0/0は何でも通すデフォルトルート ⚫ どのルートにもマッチしない通信は破棄される 宛先 ネクストホップ 10.1.0.0/16 local 10.1.0.0/8 Transit Gateway 0.0.0.0/0 IGW VPC 10.1.0.0/16 Public subnet 10.1.10.0/24 Internet gateway Internet Route table VPC 10.101.0.0/16 VPC 10.201.0.0/16 Transit Gateway AWS Cloud 0.0.0.0/0 10.1.0.0/8 10.1.0.0/16

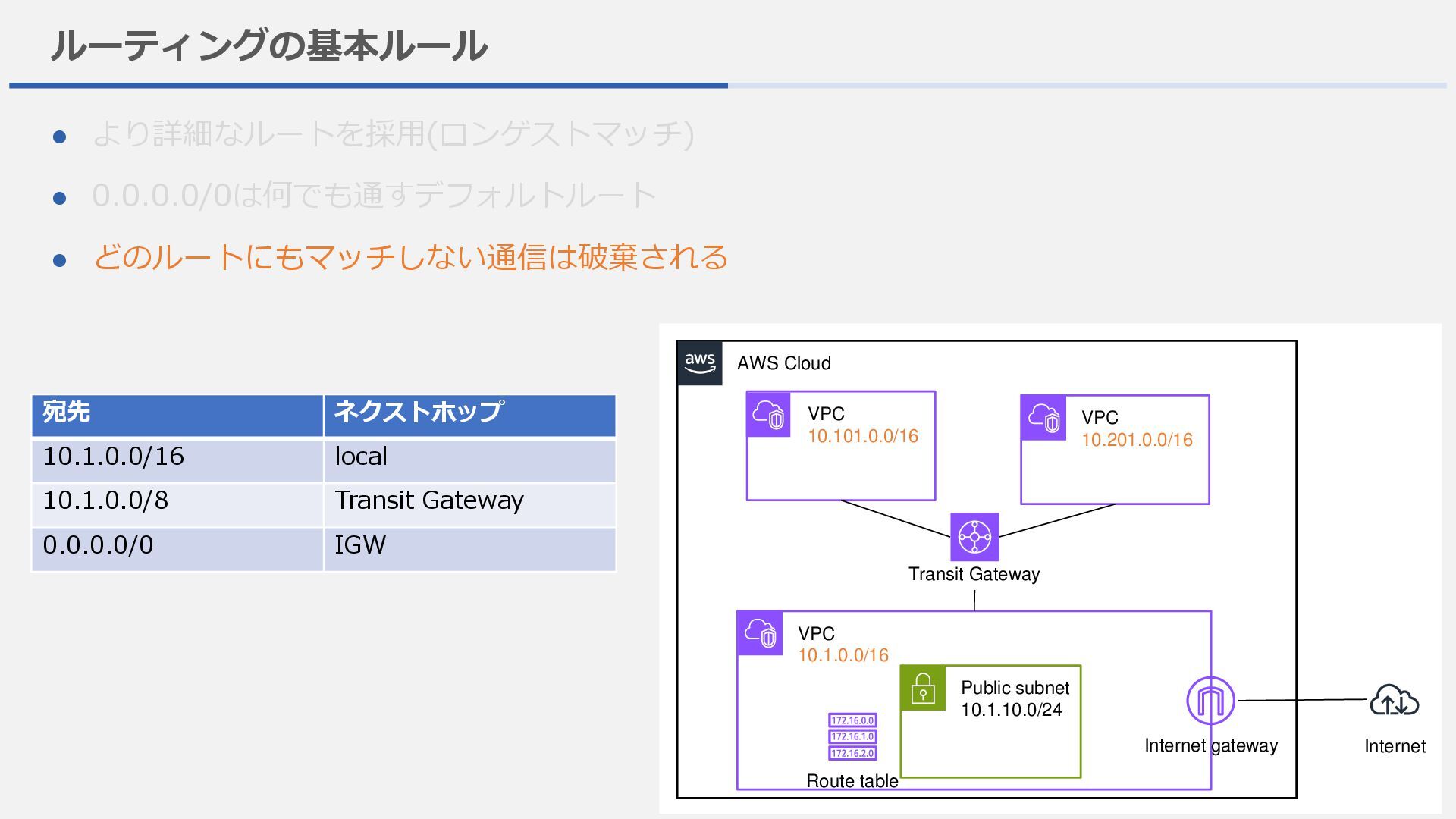

15. ルーティングの基本ルール ⚫ より詳細なルートを採用(ロンゲストマッチ) ⚫ 0.0.0.0/0は何でも通すデフォルトルート ⚫ どのルートにもマッチしない通信は破棄される 宛先 ネクストホップ 10.1.0.0/16 local 10.1.0.0/8 Transit Gateway 0.0.0.0/0 IGW VPC 10.1.0.0/16 Public subnet 10.1.10.0/24 Internet gateway Internet Route table VPC 10.101.0.0/16 VPC 10.201.0.0/16 Transit Gateway AWS Cloud

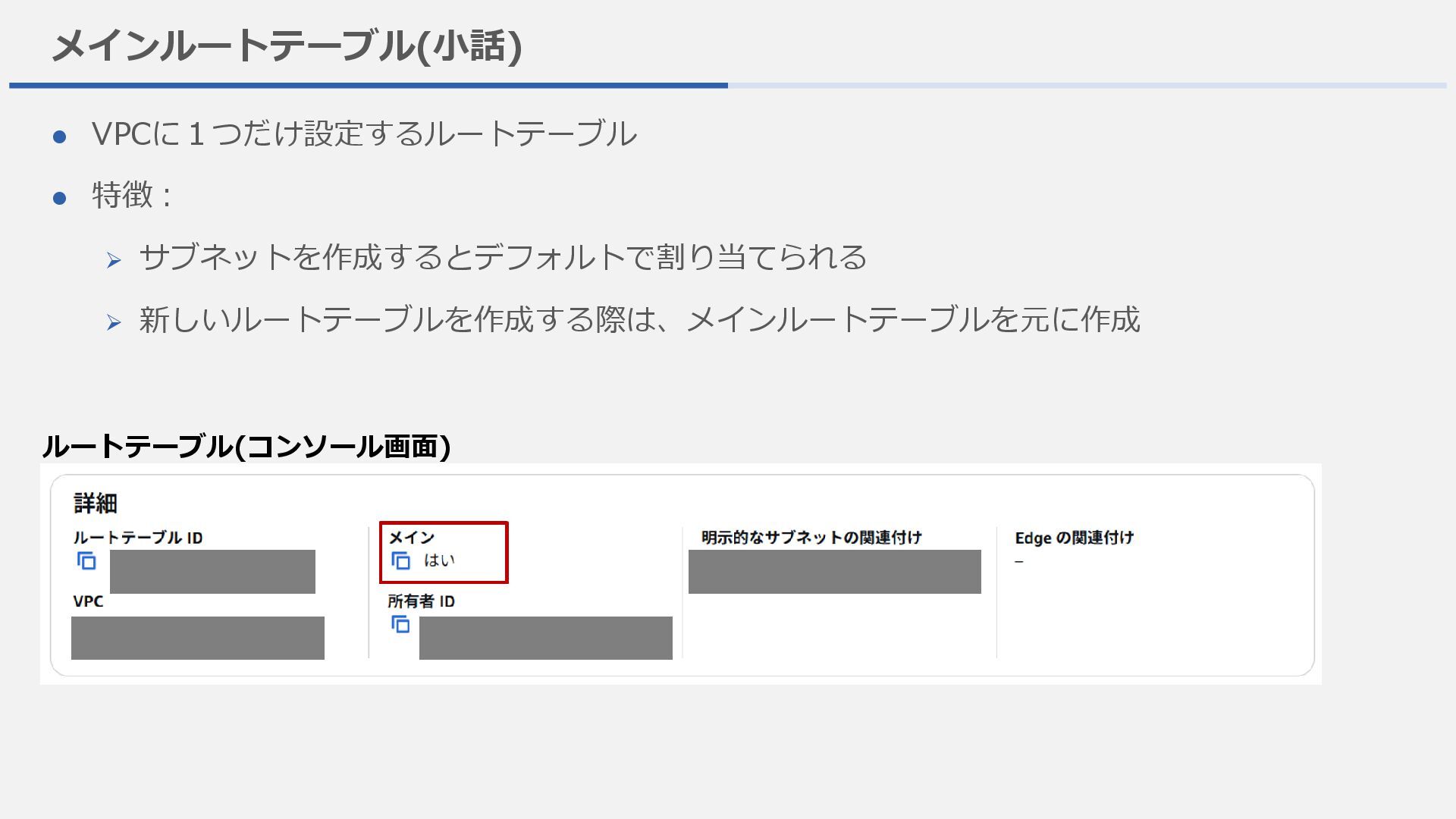

16. メインルートテーブル(小話) ⚫ VPCに１つだけ設定するルートテーブル ⚫ 特徴： ➢ サブネットを作成するとデフォルトで割り当てられる ➢ 新しいルートテーブルを作成する際は、メインルートテーブルを元に作成 ルートテーブル(コンソール画面)

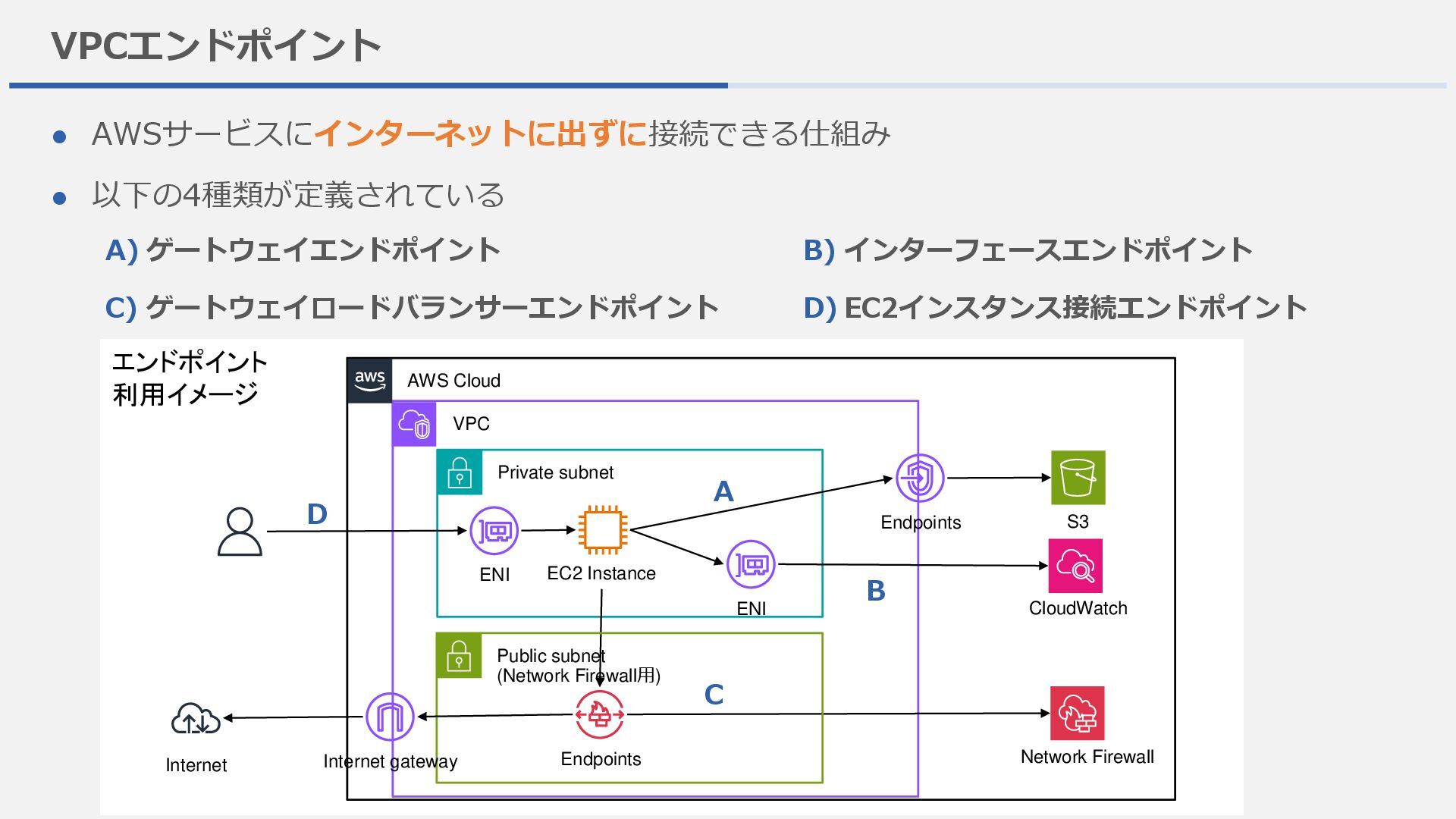

17. エンドポイント 利用イメージ VPCエンドポイント ⚫ AWSサービスにインターネットに出ずに接続できる仕組み ⚫ 以下の4種類が定義されている VPC AWS Cloud Endpoints ENI EC2 Instance Private subnet D ENI A) ゲートウェイエンドポイント B) インターフェースエンドポイント C) ゲートウェイロードバランサーエンドポイント D) EC2インスタンス接続エンドポイント S3 C A B CloudWatch Endpoints Network Firewall Public subnet (Network Firewall用) Internet gateway Internet

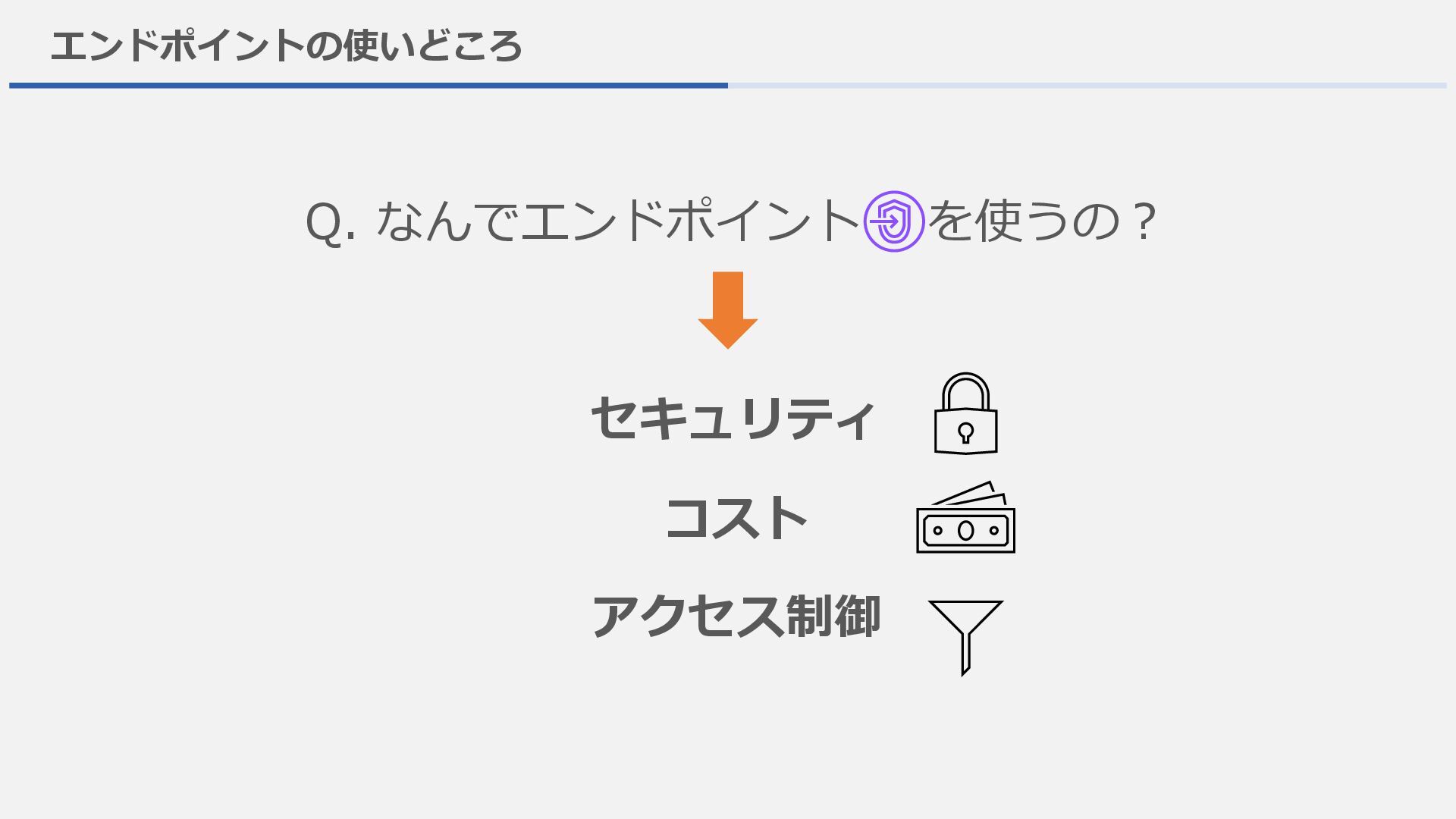

18. エンドポイントの使いどころ Q. なんでエンドポイント を使うの？ セキュリティ コスト アクセス制御

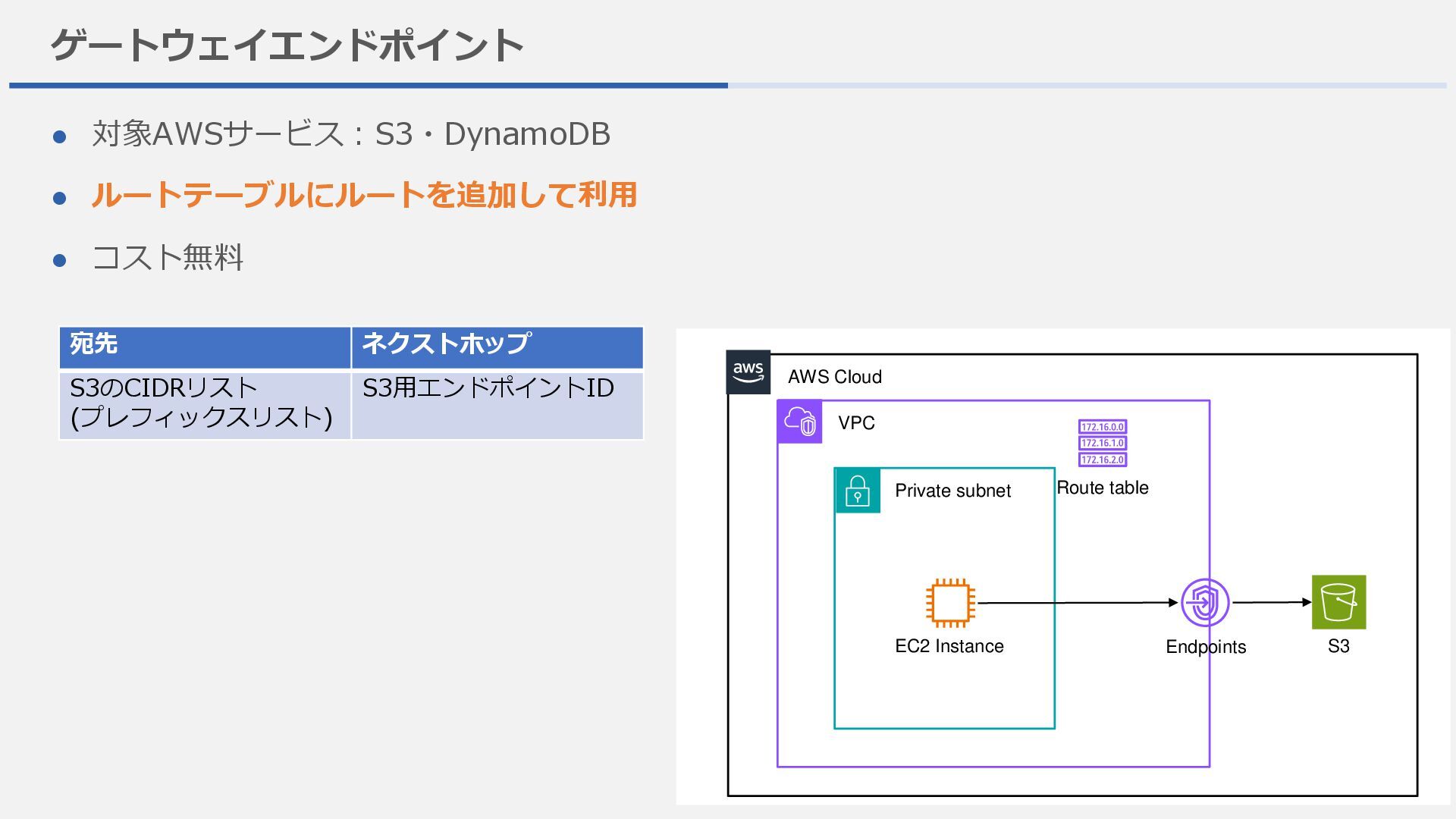

19. ゲートウェイエンドポイント ⚫ 対象AWSサービス：S3・DynamoDB ⚫ ルートテーブルにルートを追加して利用 ⚫ コスト無料 VPC AWS Cloud Endpoints EC2 Instance Private subnet S3 Route table 宛先 ネクストホップ S3のCIDRリスト (プレフィックスリスト) S3用エンドポイントID

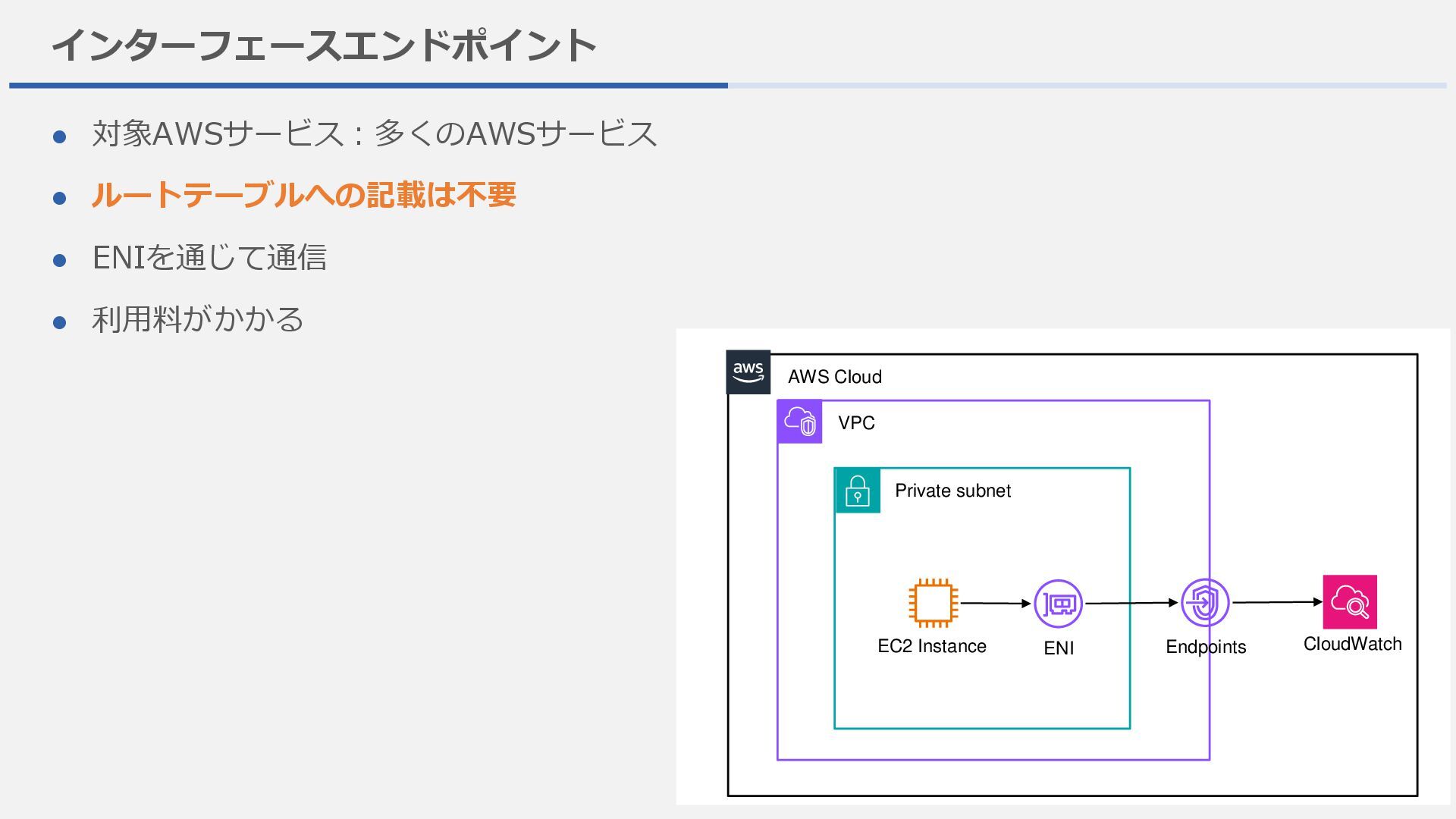

20. インターフェースエンドポイント ⚫ 対象AWSサービス：多くのAWSサービス ⚫ ルートテーブルへの記載は不要 ⚫ ENIを通じて通信 ⚫ 利用料がかかる VPC AWS Cloud Endpoints EC2 Instance Private subnet CloudWatch ENI

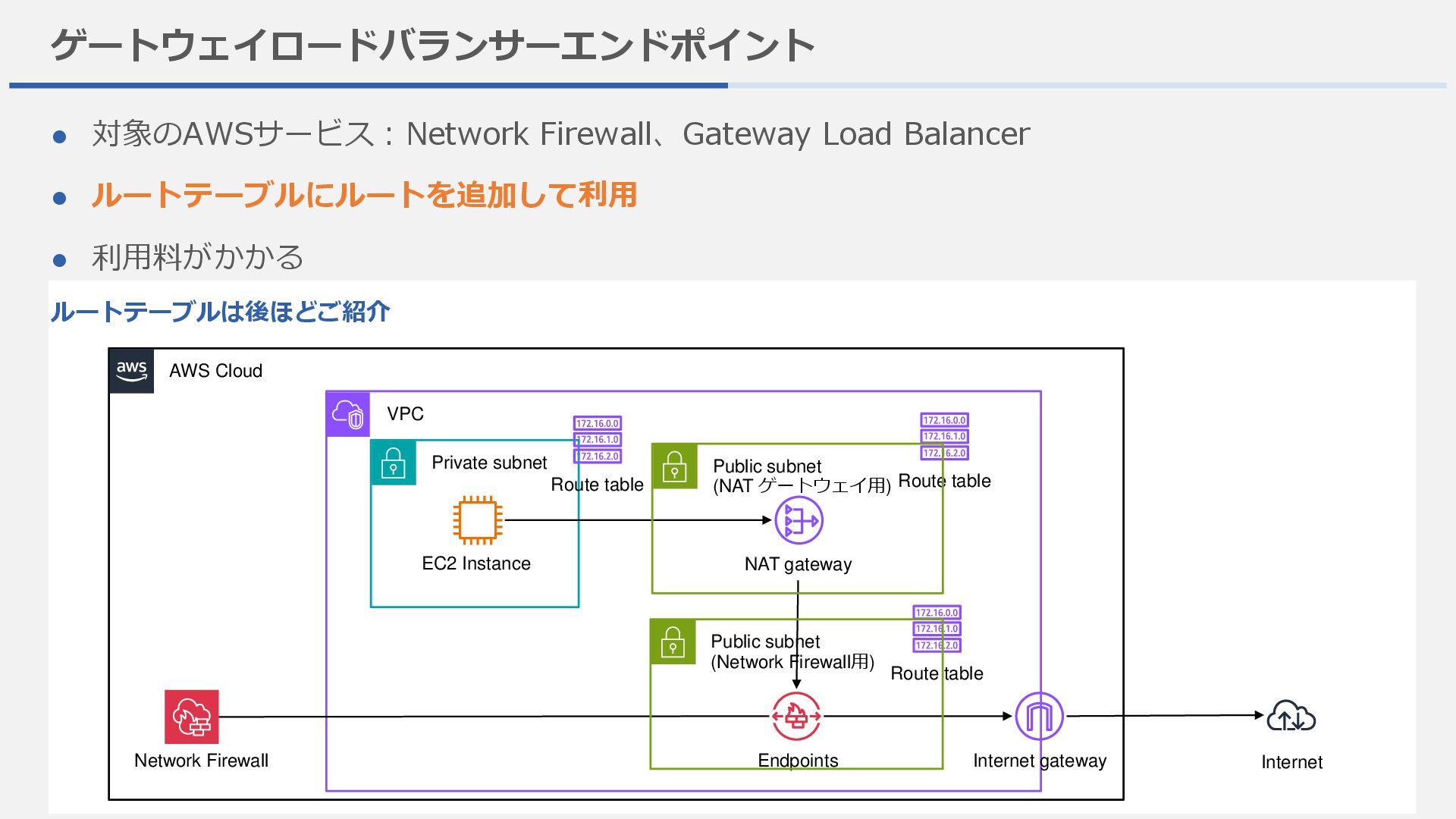

21. ゲートウェイロードバランサーエンドポイント VPC AWS Cloud EC2 Instance Private subnet Endpoints Network Firewall Internet gateway Internet Route table Route table Route table Public subnet (NAT ゲートウェイ用) NAT gateway Public subnet (Network Firewall用) ⚫ 対象のAWSサービス：Network Firewall、Gateway Load Balancer ⚫ ルートテーブルにルートを追加して利用 ⚫ 利用料がかかる ルートテーブルは後ほどご紹介

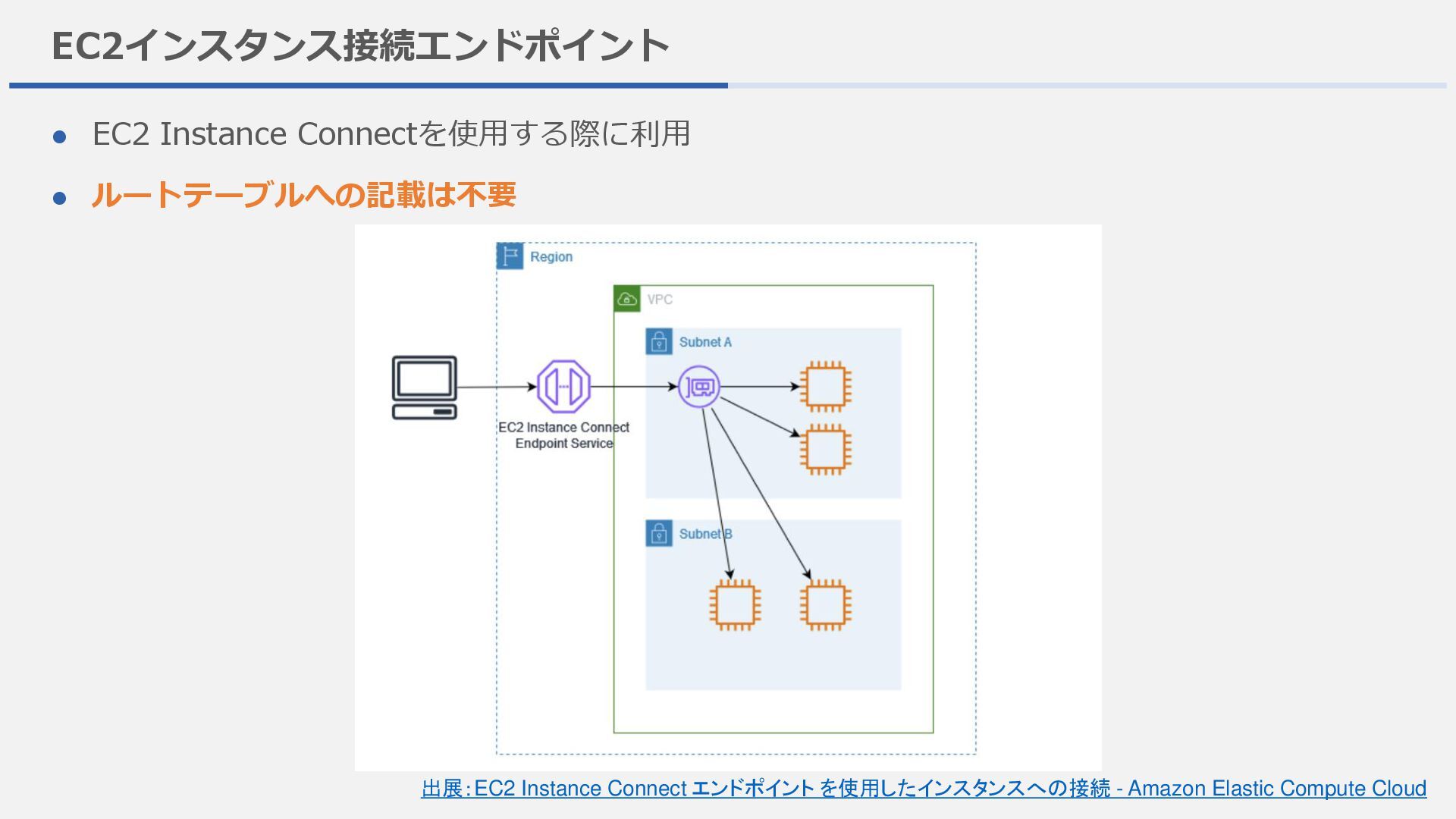

22. EC2インスタンス接続エンドポイント ⚫ EC2 Instance Connectを使用する際に利用 ⚫ ルートテーブルへの記載は不要 出展：EC2 Instance Connect エンドポイント を使用したインスタンスへの接続 - Amazon Elastic Compute Cloud

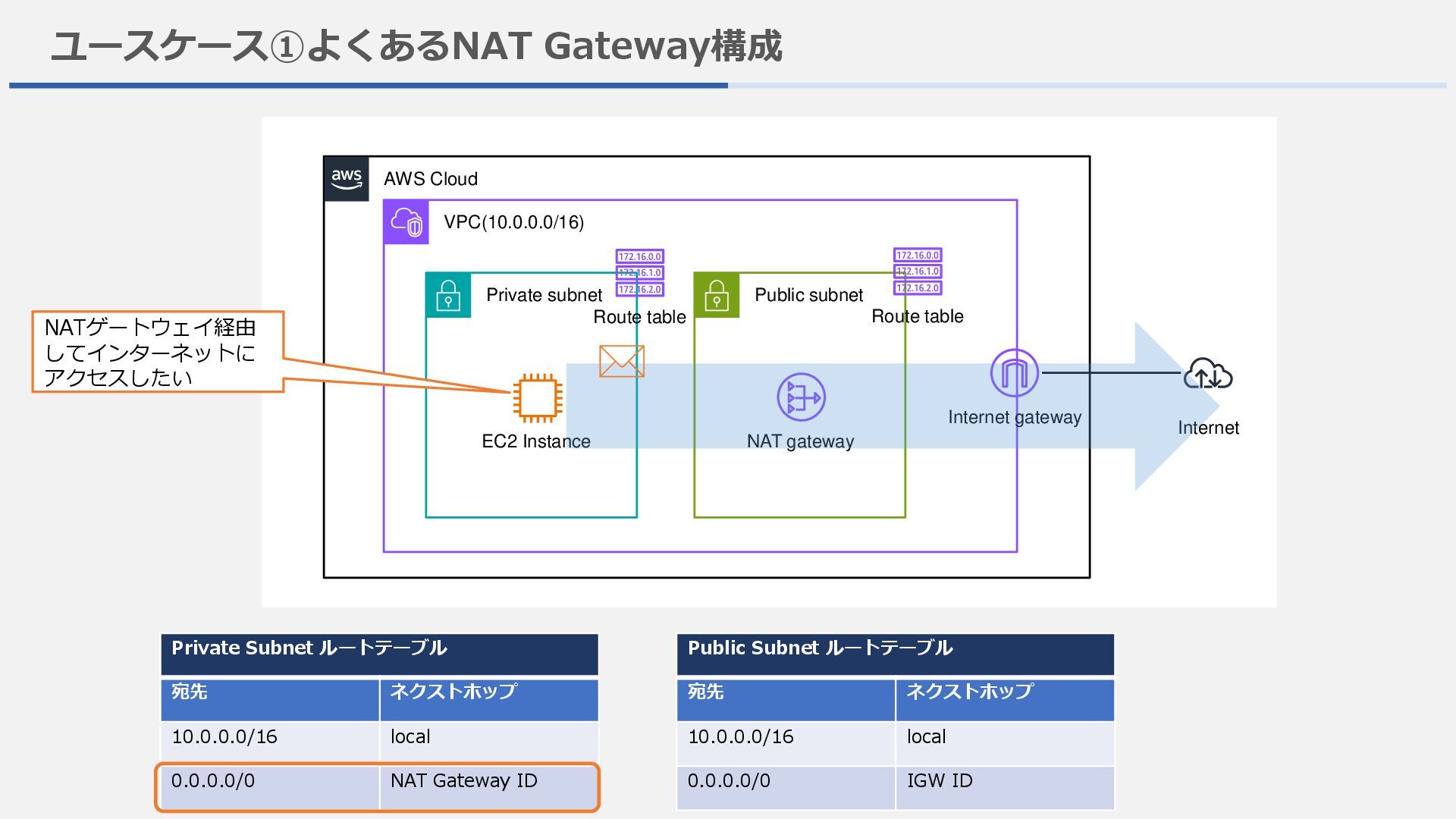

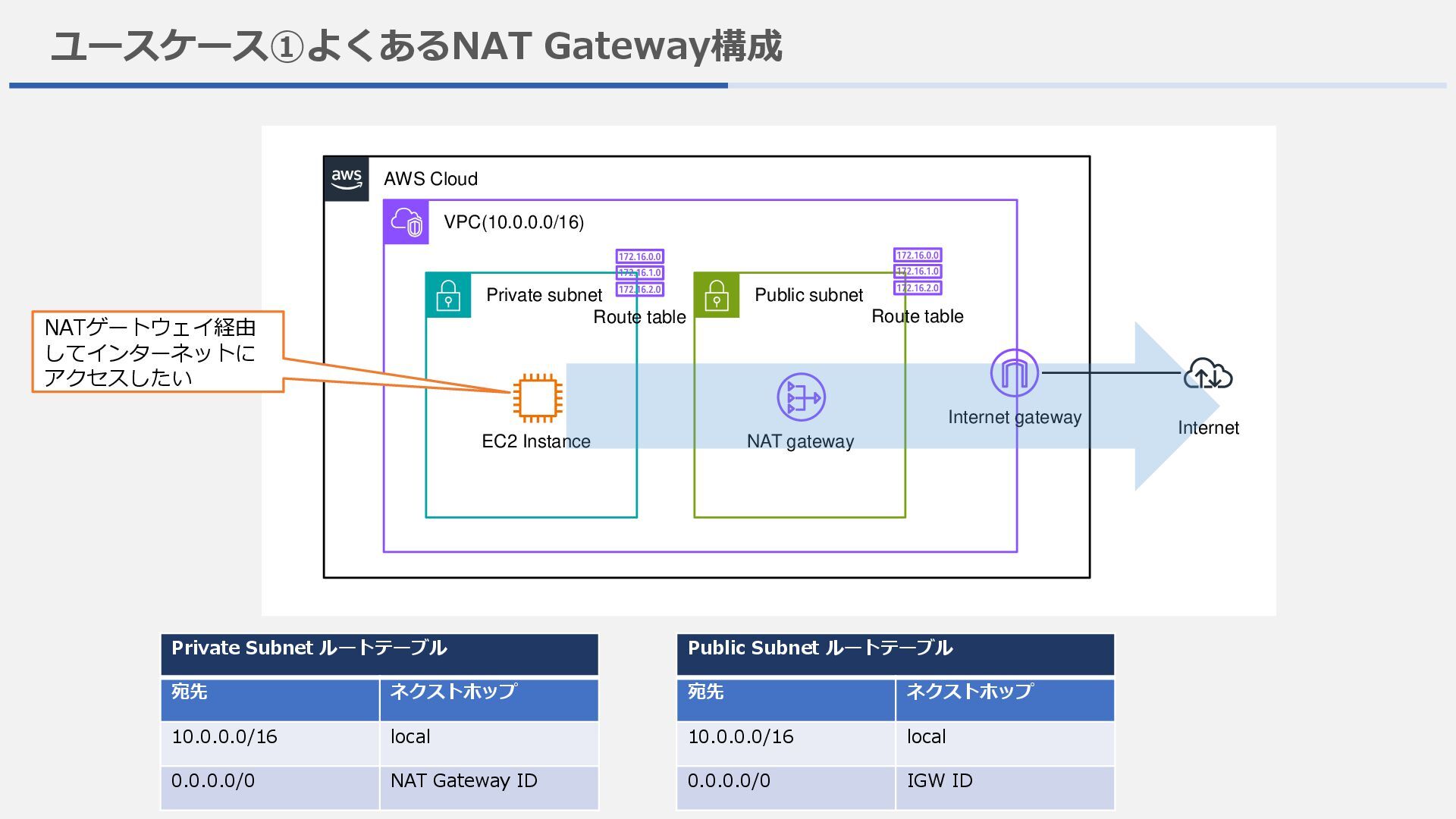

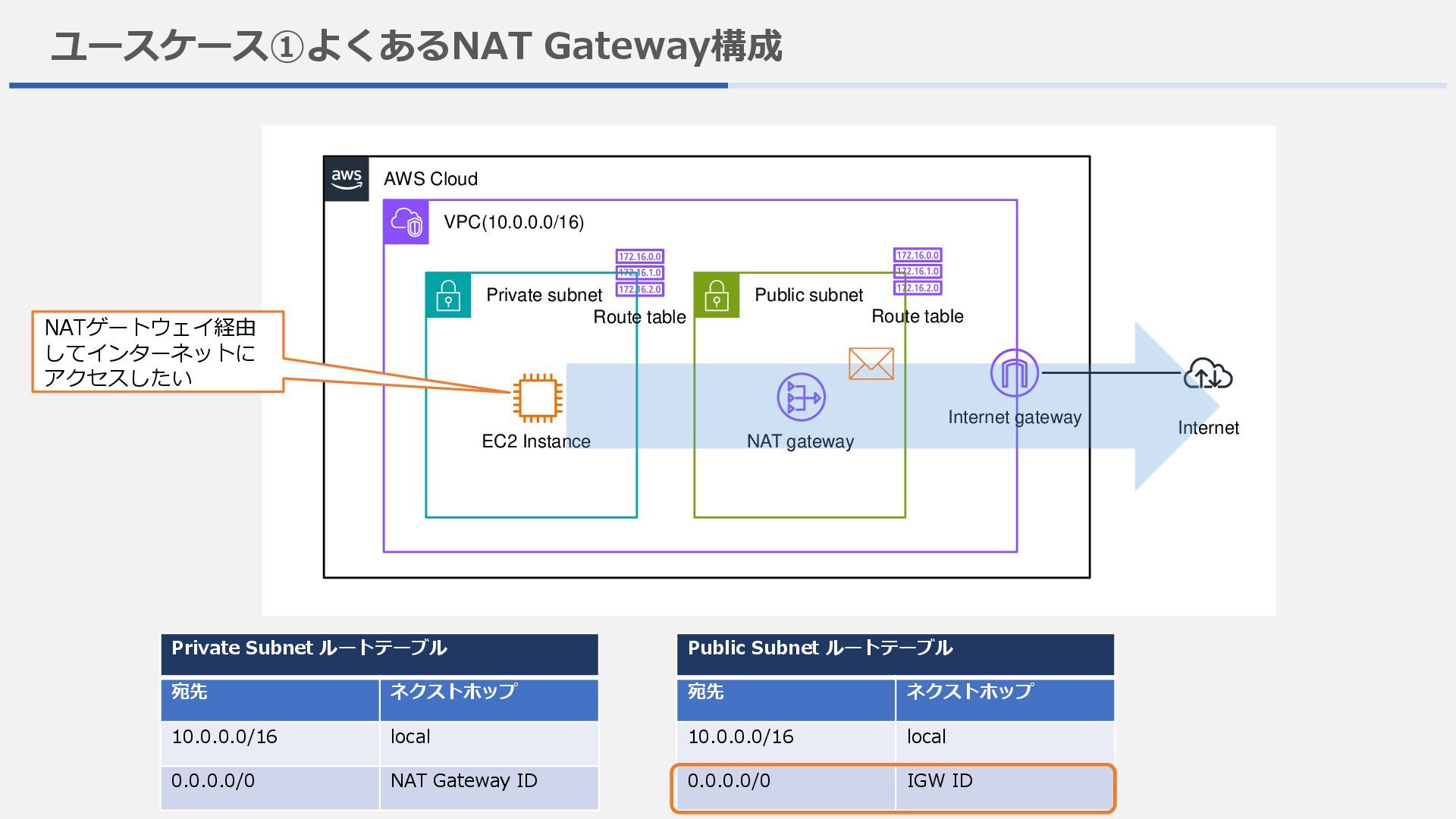

23. ユースケース①よくあるNAT Gateway構成 VPC(10.0.0.0/16) Private subnet Public subnet Internet gateway Internet AWS Cloud EC2 Instance NAT gateway Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW ID Route table Route table NATゲートウェイ経由 してインターネットに アクセスしたい
24. ユースケース①よくあるNAT Gateway構成 VPC(10.0.0.0/16) Private subnet Public subnet Internet gateway Internet AWS Cloud EC2 Instance NAT gateway Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW ID Route table Route table NATゲートウェイ経由 してインターネットに アクセスしたい
25. ユースケース①よくあるNAT Gateway構成 VPC(10.0.0.0/16) Private subnet Public subnet Internet gateway Internet AWS Cloud EC2 Instance NAT gateway Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW ID Route table Route table NATゲートウェイ経由 してインターネットに アクセスしたい

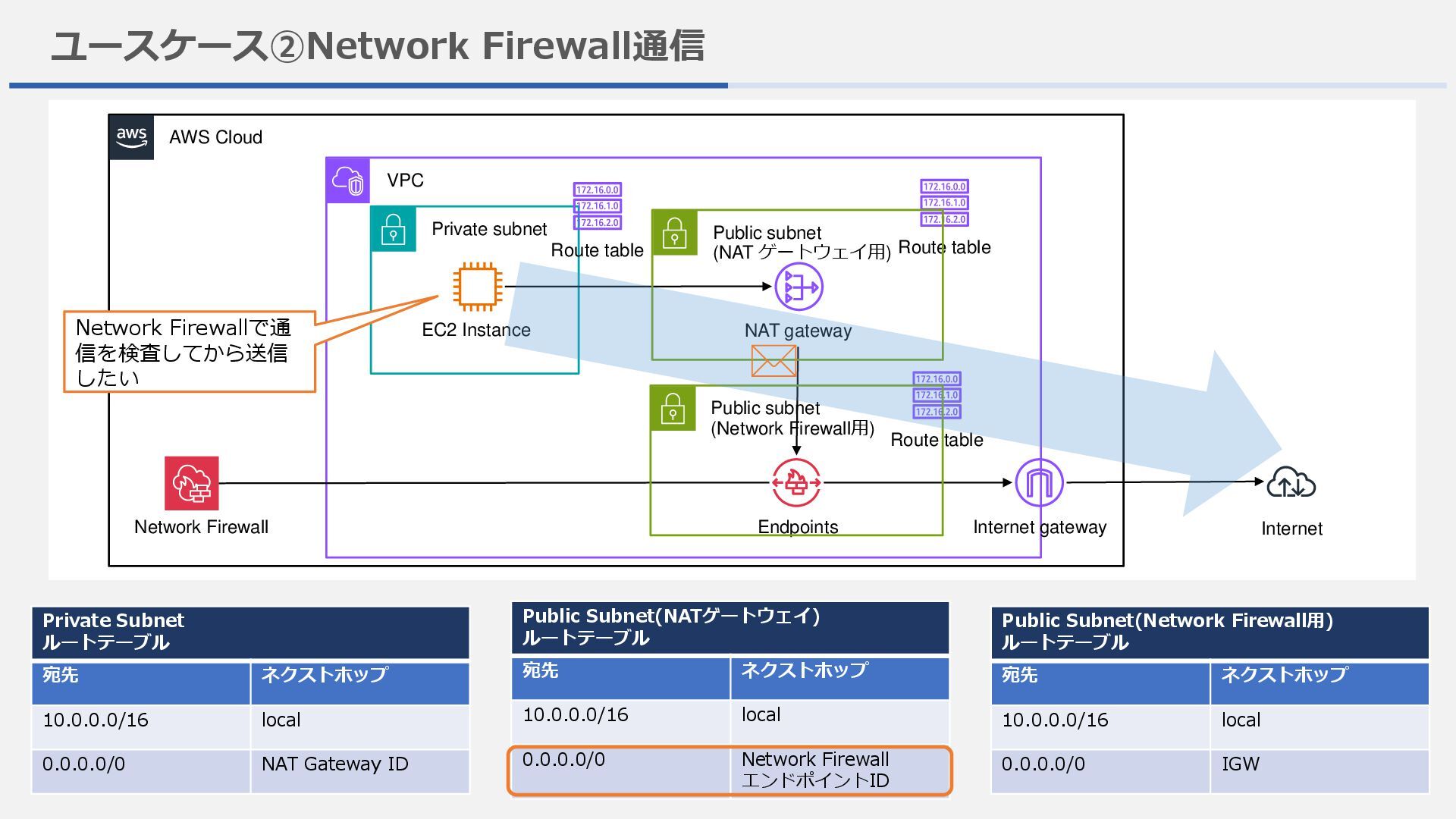

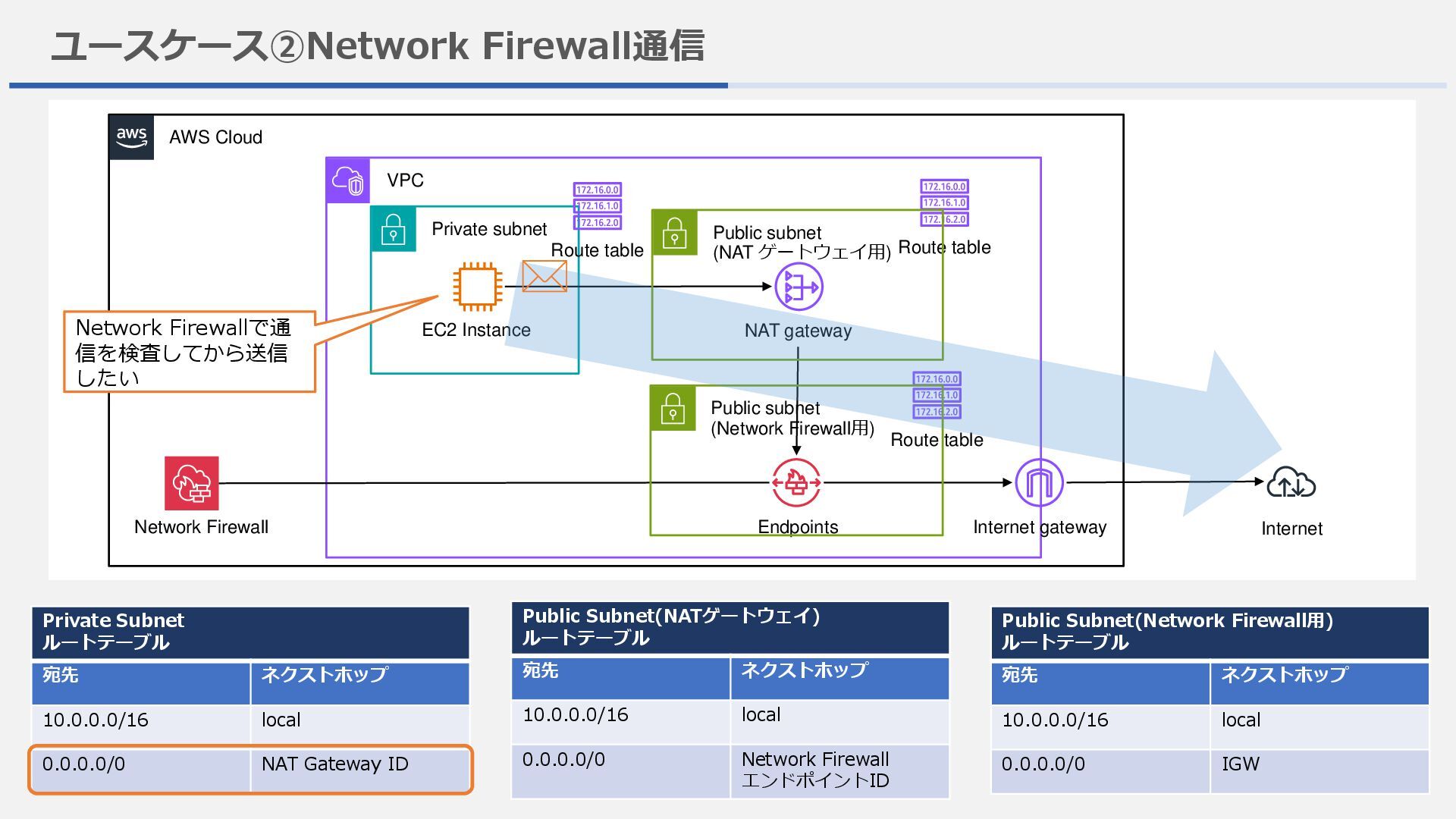

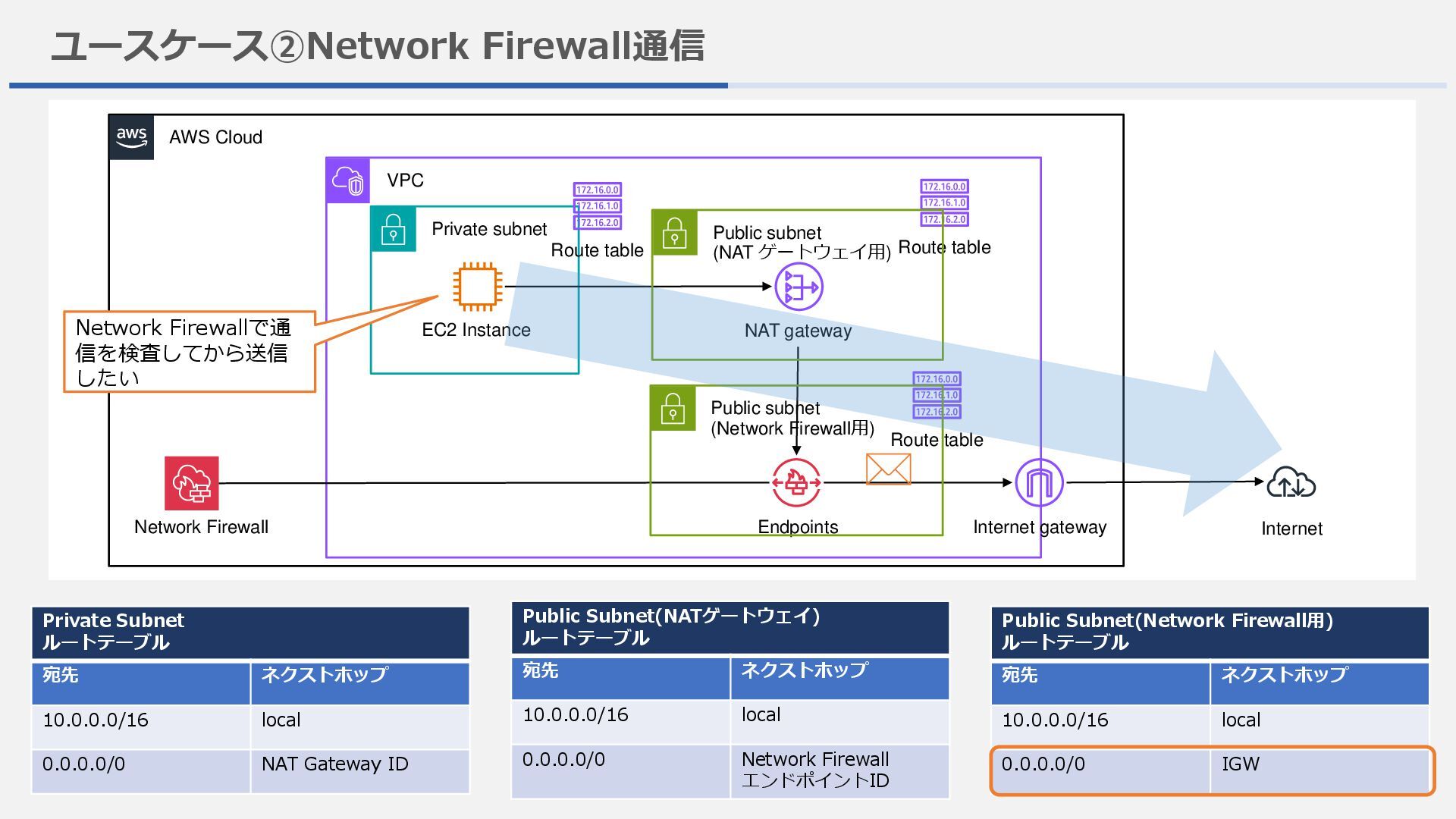

26. ユースケース②Network Firewall通信 Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet(NATゲートウェイ) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 Network Firewall エンドポイントID VPC AWS Cloud EC2 Instance Private subnet Endpoints Network Firewall Internet gateway Internet Route table Route table Route table Public subnet (NAT ゲートウェイ用) NAT gateway Public subnet (Network Firewall用) Public Subnet(Network Firewall用) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW Network Firewallで通 信を検査してから送信 したい
27. ユースケース②Network Firewall通信 Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet(NATゲートウェイ) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 Network Firewall エンドポイントID VPC AWS Cloud EC2 Instance Private subnet Endpoints Network Firewall Internet gateway Internet Route table Route table Route table Public subnet (NAT ゲートウェイ用) NAT gateway Public subnet (Network Firewall用) Public Subnet(Network Firewall用) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW Network Firewallで通 信を検査してから送信 したい
28. ユースケース②Network Firewall通信 Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet(NATゲートウェイ) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 Network Firewall エンドポイントID VPC AWS Cloud EC2 Instance Private subnet Endpoints Network Firewall Internet gateway Internet Route table Route table Route table Public subnet (NAT ゲートウェイ用) NAT gateway Public subnet (Network Firewall用) Public Subnet(Network Firewall用) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW Network Firewallで通 信を検査してから送信 したい
29. ユースケース②Network Firewall通信 Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 NAT Gateway ID Public Subnet(NATゲートウェイ) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 Network Firewall エンドポイントID VPC AWS Cloud EC2 Instance Private subnet Endpoints Network Firewall Internet gateway Internet Route table Route table Route table Public subnet (NAT ゲートウェイ用) NAT gateway Public subnet (Network Firewall用) Public Subnet(Network Firewall用) ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 0.0.0.0/0 IGW Network Firewallで通 信を検査してから送信 したい

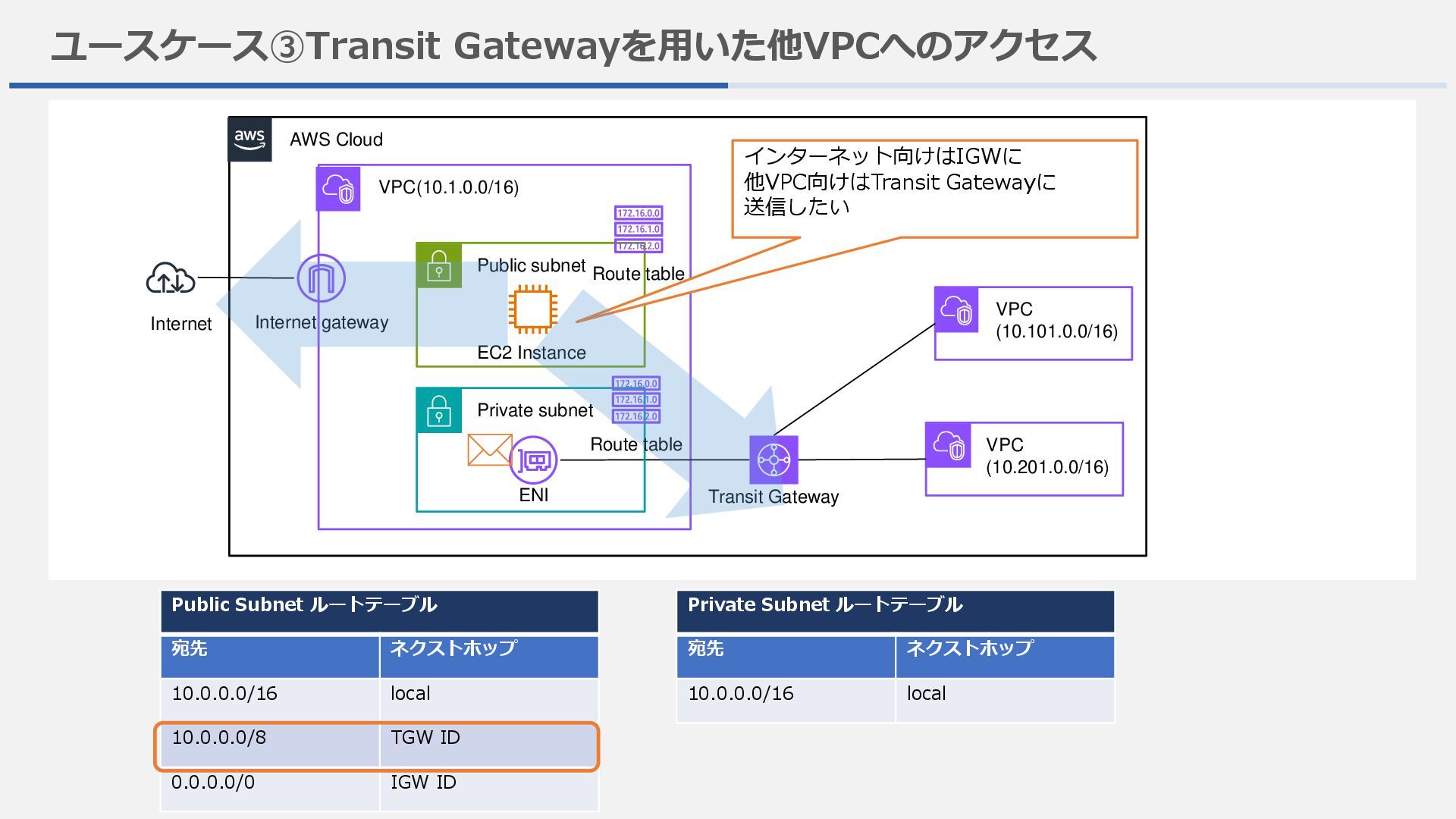

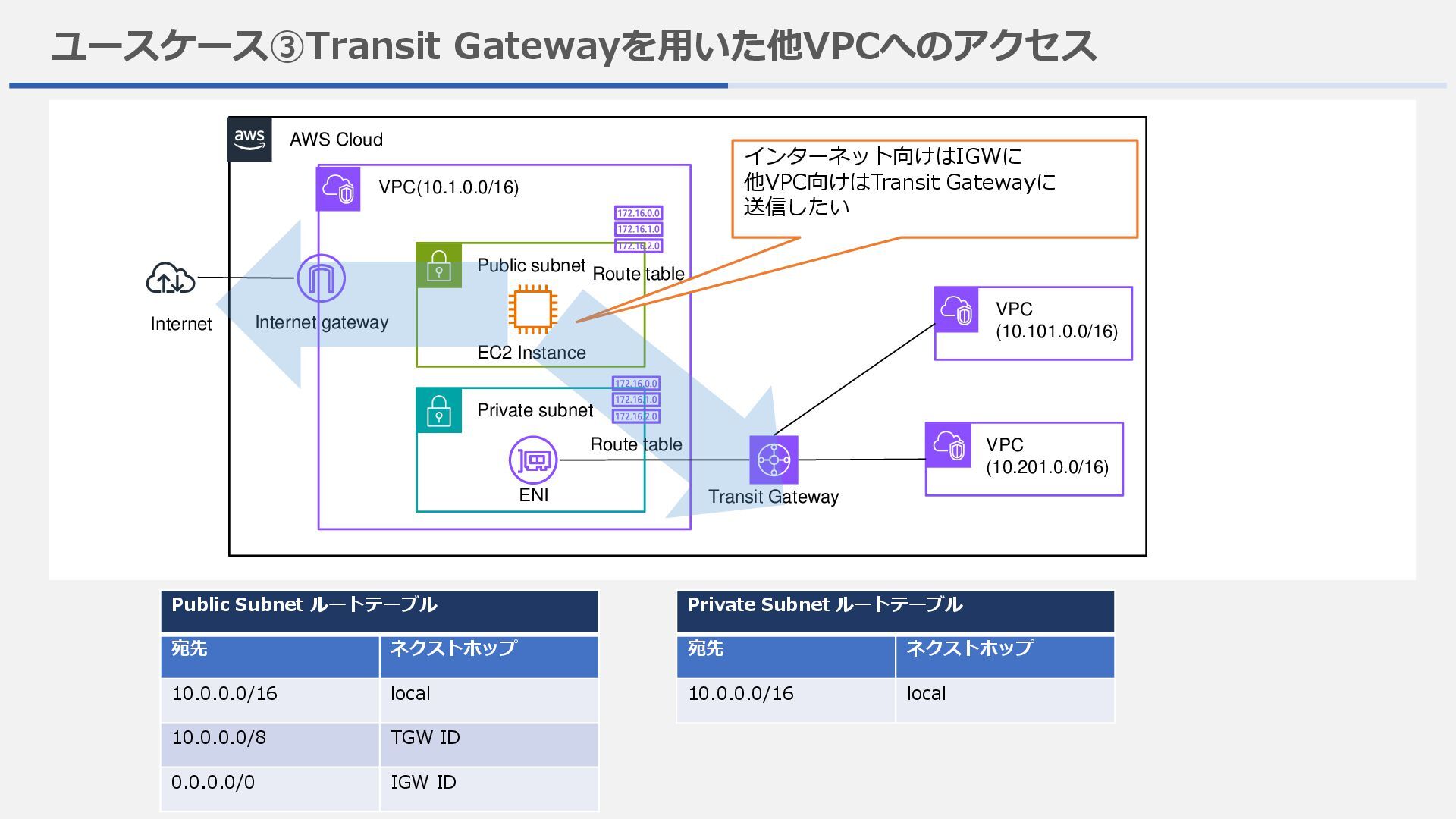

30. ユースケース③Transit Gatewayを用いた他VPCへのアクセス VPC(10.1.0.0/16) Public subnet Internet gateway Internet Route table VPC (10.101.0.0/16) VPC (10.201.0.0/16) Transit Gateway AWS Cloud EC2 Instance Private subnet Route table ENI Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 10.0.0.0/8 TGW ID 0.0.0.0/0 IGW ID Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local インターネット向けはIGWに 他VPC向けはTransit Gatewayに 送信したい
31. ユースケース③Transit Gatewayを用いた他VPCへのアクセス VPC(10.1.0.0/16) Public subnet Internet gateway Internet Route table VPC (10.101.0.0/16) VPC (10.201.0.0/16) Transit Gateway AWS Cloud EC2 Instance Private subnet Route table ENI Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 10.0.0.0/8 TGW ID 0.0.0.0/0 IGW ID Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local インターネット向けはIGWに 他VPC向けはTransit Gatewayに 送信したい
32. ユースケース③Transit Gatewayを用いた他VPCへのアクセス VPC(10.1.0.0/16) Public subnet Internet gateway Internet Route table VPC (10.101.0.0/16) VPC (10.201.0.0/16) Transit Gateway AWS Cloud EC2 Instance Private subnet Route table ENI Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 10.0.0.0/8 TGW ID 0.0.0.0/0 IGW ID Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local インターネット向けはIGWに 他VPC向けはTransit Gatewayに 送信したい
33. ユースケース③Transit Gatewayを用いた他VPCへのアクセス VPC(10.1.0.0/16) Public subnet Internet gateway Internet Route table VPC (10.101.0.0/16) VPC (10.201.0.0/16) Transit Gateway AWS Cloud EC2 Instance Private subnet Route table ENI Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 10.0.0.0/8 TGW ID 0.0.0.0/0 IGW ID Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local インターネット向けはIGWに 他VPC向けはTransit Gatewayに 送信したい
34. ユースケース③Transit Gatewayを用いた他VPCへのアクセス VPC(10.1.0.0/16) Public subnet Internet gateway Internet Route table VPC (10.101.0.0/16) VPC (10.201.0.0/16) Transit Gateway AWS Cloud EC2 Instance Private subnet Route table ENI Public Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local 10.0.0.0/8 TGW ID 0.0.0.0/0 IGW ID Private Subnet ルートテーブル 宛先 ネクストホップ 10.0.0.0/16 local インターネット向けはIGWに 他VPC向けはTransit Gatewayに 送信したい

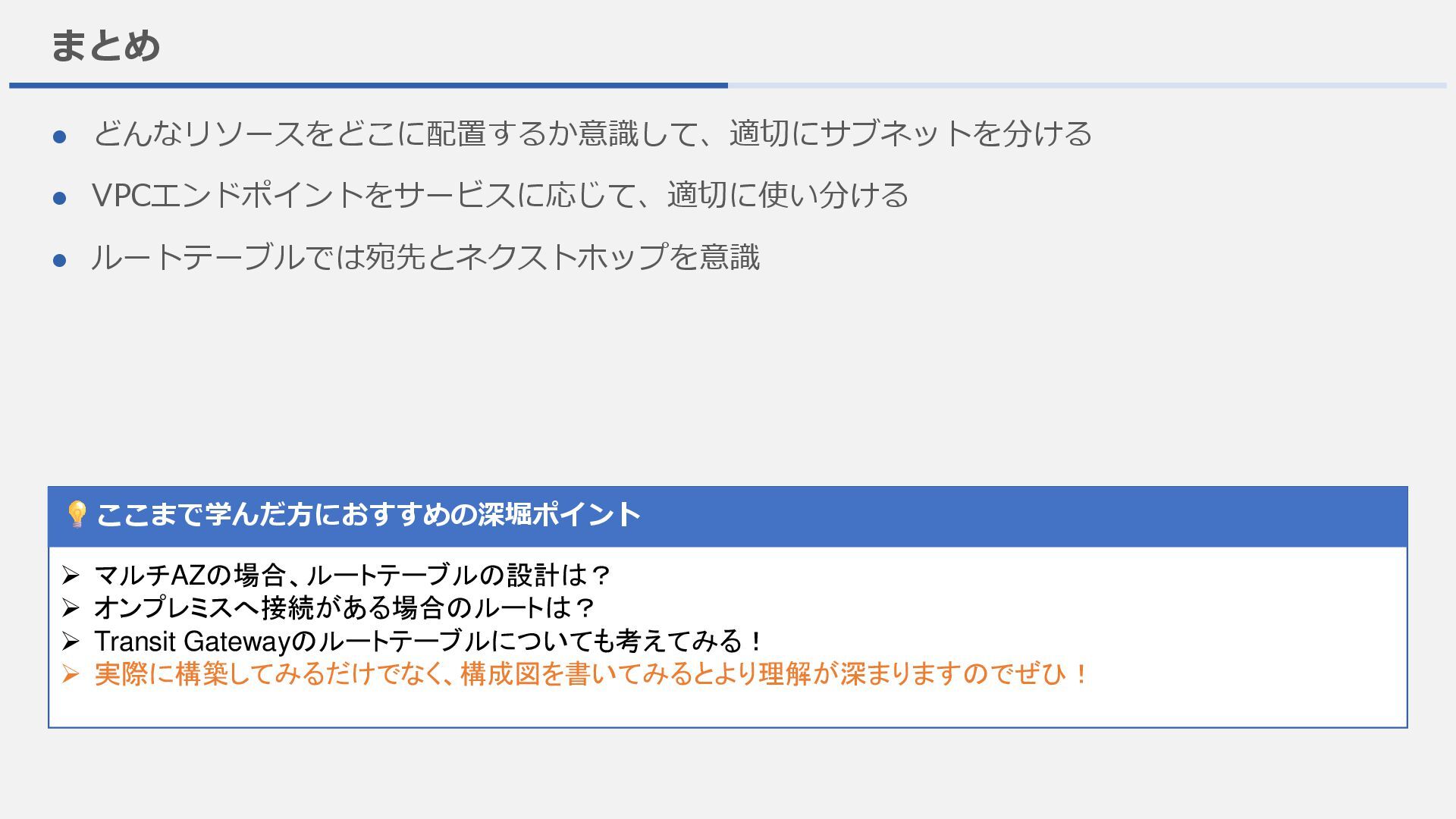

35. まとめ ⚫ どんなリソースをどこに配置するか意識して、適切にサブネットを分ける ⚫ VPCエンドポイントをサービスに応じて、適切に使い分ける ⚫ ルートテーブルでは宛先とネクストホップを意識 ➢ マルチAZの場合、ルートテーブルの設計は？ ➢ オンプレミスへ接続がある場合のルートは？ ➢ Transit Gatewayのルートテーブルについても考えてみる！ ➢ 実際に構築してみるだけでなく、構成図を書いてみるとより理解が深まりますのでぜひ！ ここまで学んだ方におすすめの深堀ポイント
