#Media-JAWS ドラマ制作におけるワークフロー改革の挑戦

Media-JAWS【第11回】での発表資料です。
ドラマ制作においてQRコードを使ったりクラウドを使ったりで
ワークフローの改革に挑戦したお話です。
協力:ソニーマーケティング株式会社

Transcript

1. Media-JAWS#11 ドラマ制作におけるワークフロー改革の挑戦 (株)毎日放送/MBSメディアホールディングス 経営戦略局 DX推進部 樋口 達大
2. 自己紹介 І 樋口 達大 (Higuchi Tatsuhiro) І ずっと関西に住んでいる І 私が高校生の頃 І 2019年入社・4年目 І TVマスター:1.5年 І 【現在】DX推進部:2年〜 І 普段何してるのか І 社内のネットワークの運用・管理 І 社内システム開発 І ファイルベースシステム構築 PJ etc. І 趣味 І 野球(アレのところ) І お笑い І 釣り(小型2級船舶免許) 2 @hig_tat
3. MBSについて І 1951年に新日本放送として開局した日本最初の民間放送局 →現在はJNN系列、放送エリアは近畿二府四県・福井県・三重県・徳島県の一部 І グループ会社にはMBSラジオ、GAORA、MBS企画、放送映画など →在阪局ではABCとともにラテ兼営(HD社として) І 社員数約640人 →うち技術系社員は約 90人 3 © 芥見下々／集英社・呪術廻戦製作委員会
4. 4 開局70周年を迎えました！ 1951年開局ということは…
5. 開局70周年ドラマ І 開局70周年企画として社内で企画募集 テーマは「あしたのために」 І SNSアカウント開設 І 70周年記念特番制作 І ドラマ制作 5 企画提出した社員 ドラマ作りたい！ 70周年企画事務局 なにか新しい要素を わたし クラウド使ってみよう
6. 第1話 І ストーリーの順序と関係なくロケ地や演者のスケジュールの都合で撮影が 進行する І 一方で編集は概ねストーリーに沿って進められる ドラマ撮影の大変なところ 6 Ep.1 Scene.3 別の日に撮影 Ep.2 Scene.4 Ep.3 Scene.1 Ep.1 Scene.1 Ep.2 Scene.2 Ep.3 Scene.3 編集用に 撮影素材の整理 Ep.1 Scene.1 Ep.1 Scene.2 Ep.1 Scene.3 Ep.2 Scene.1 Ep.2 Scene.2 Ep.2 Scene.3 Ep.3 Scene.1 Ep.3 Scene.2 Ep.3 Scene.3 第2話 第3話

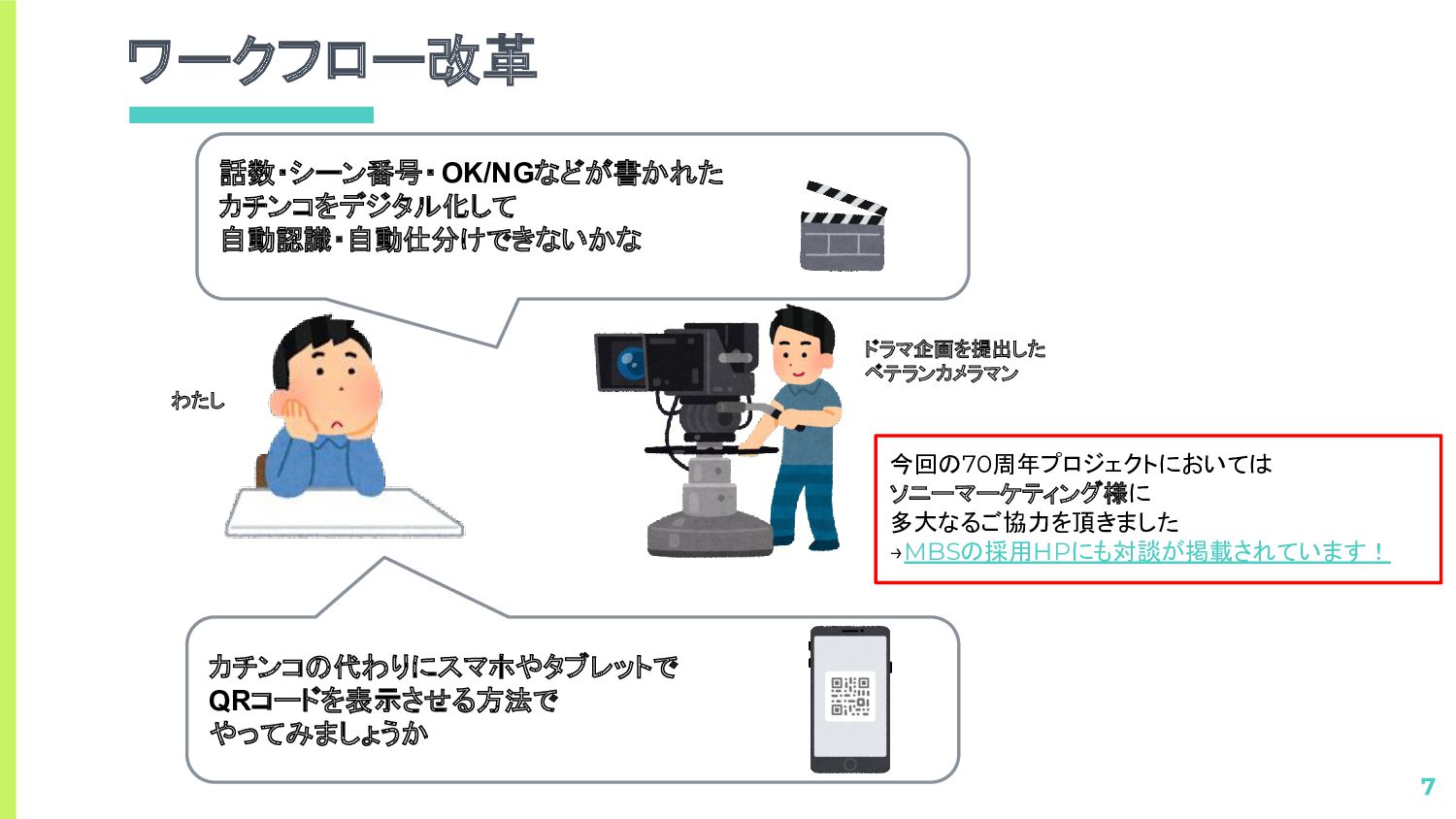

7. ワークフロー改革 7 話数・シーン番号・OK/NGなどが書かれた カチンコをデジタル化して 自動認識・自動仕分けできないかな ドラマ企画を提出した ベテランカメラマン わたし カチンコの代わりにスマホやタブレットで QRコードを表示させる方法で やってみましょうか 今回の70周年プロジェクトにおいては ソニーマーケティング様に 多大なるご協力を頂きました →MBSの採用HPにも対談が掲載されています！
8. 8 2022年！

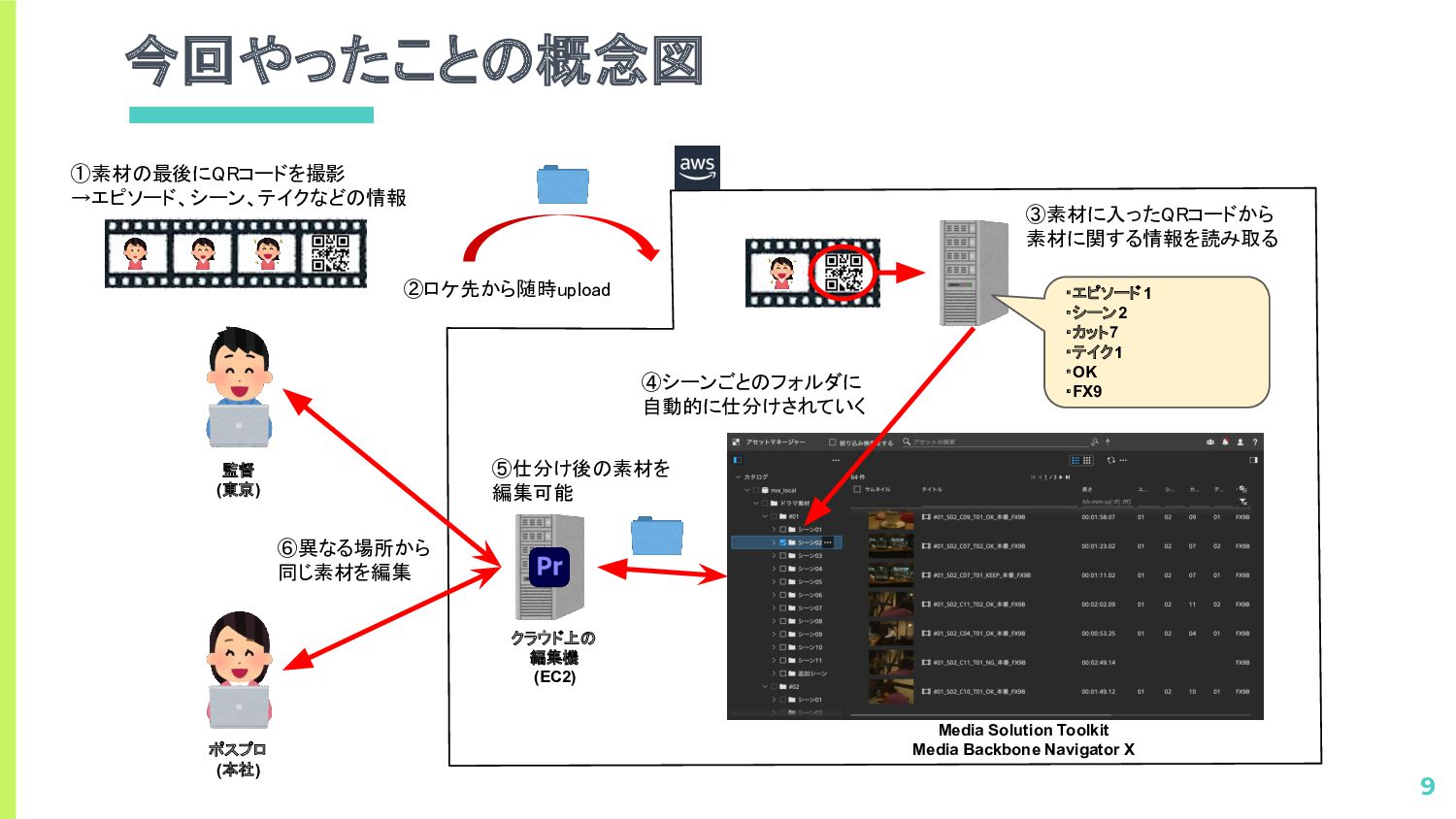

9. 今回やったことの概念図 9 ①素材の最後にQRコードを撮影
 →エピソード、シーン、テイクなどの情報
 ②ロケ先から随時upload
 ・エピソード 1 ・シーン2 ・カット7 ・テイク1 ・OK ・FX9 ③素材に入ったQRコードから
 素材に関する情報を読み取る
 Media Solution Toolkit Media Backbone Navigator X ④シーンごとのフォルダに
 自動的に仕分けされていく
 監督 (東京) ポスプロ (本社) クラウド上の 編集機 (EC2) ⑤仕分け後の素材を
 編集可能
 ⑥異なる場所から
 同じ素材を編集

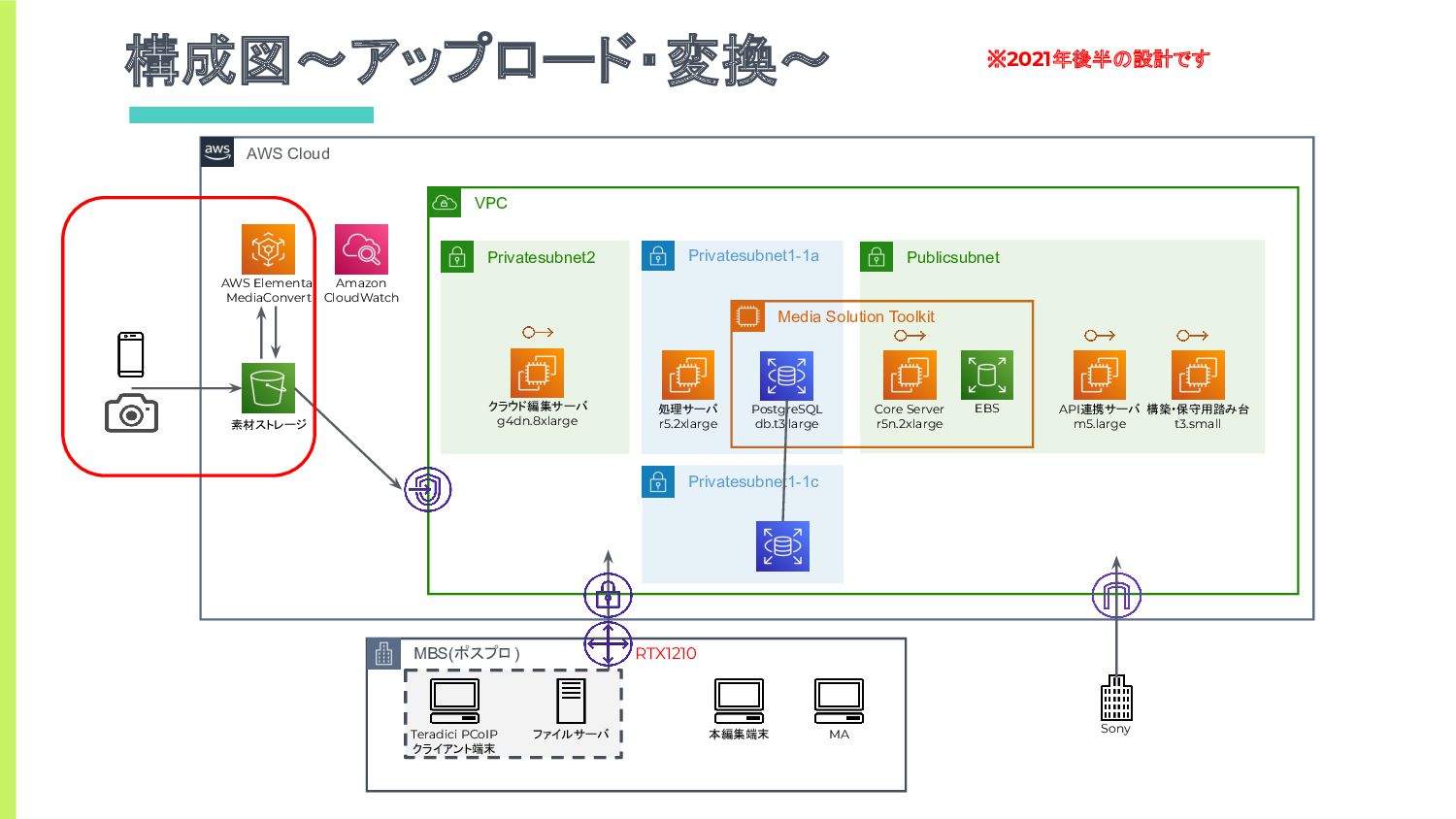

10. 構成図〜アップロード・変換〜 Privatesubnet1-1a Publicsubnet AWS Cloud VPC API連携サーバ m5.large 構築・保守用踏み台 t3.small Core Server r5n.2xlarge PostgreSQL db.t3.large EBS Media Solution Toolkit 処理サーバ r5.2xlarge Amazon CloudWatch 素材ストレージ AWS Elemental MediaConvert クラウド編集サーバ g4dn.8xlarge Privatesubnet1-1c Privatesubnet2 MBS(ポスプロ) Teradici PCoIP クライアント端末 本編集端末 MA ファイルサーバ Sony RTX1210 ※2021年後半の設計です

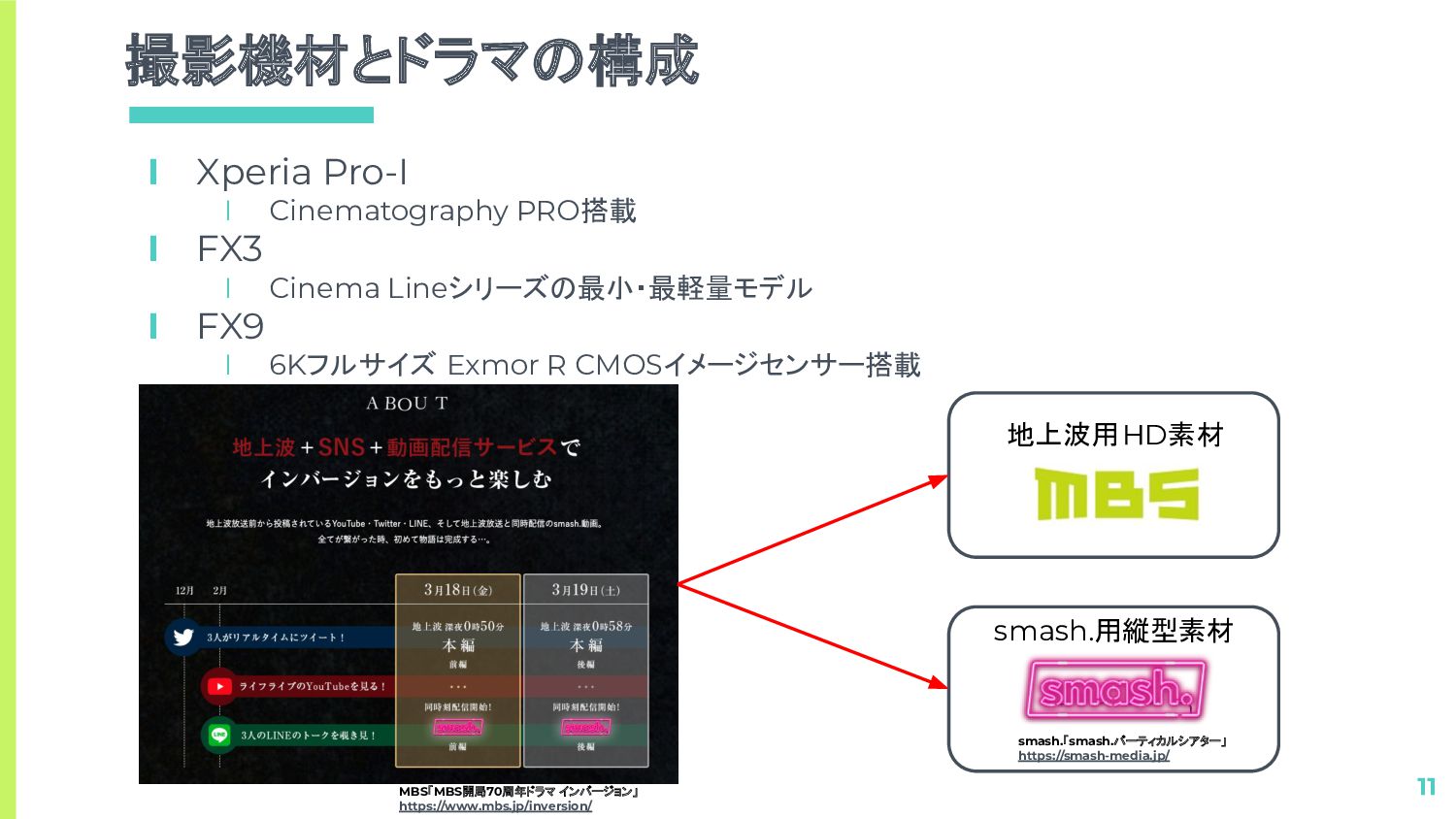

11. 撮影機材とドラマの構成 І Xperia Pro-I І Cinematography PRO搭載 І FX3 І Cinema Lineシリーズの最小・最軽量モデル І FX9 І 6Kフルサイズ Exmor R CMOSイメージセンサー搭載 11 smash.「smash.バーティカルシアター」 https://smash-media.jp/ MBS「MBS開局70周年ドラマ インバージョン」 https://www.mbs.jp/inversion/ 地上波用HD素材 smash.用縦型素材

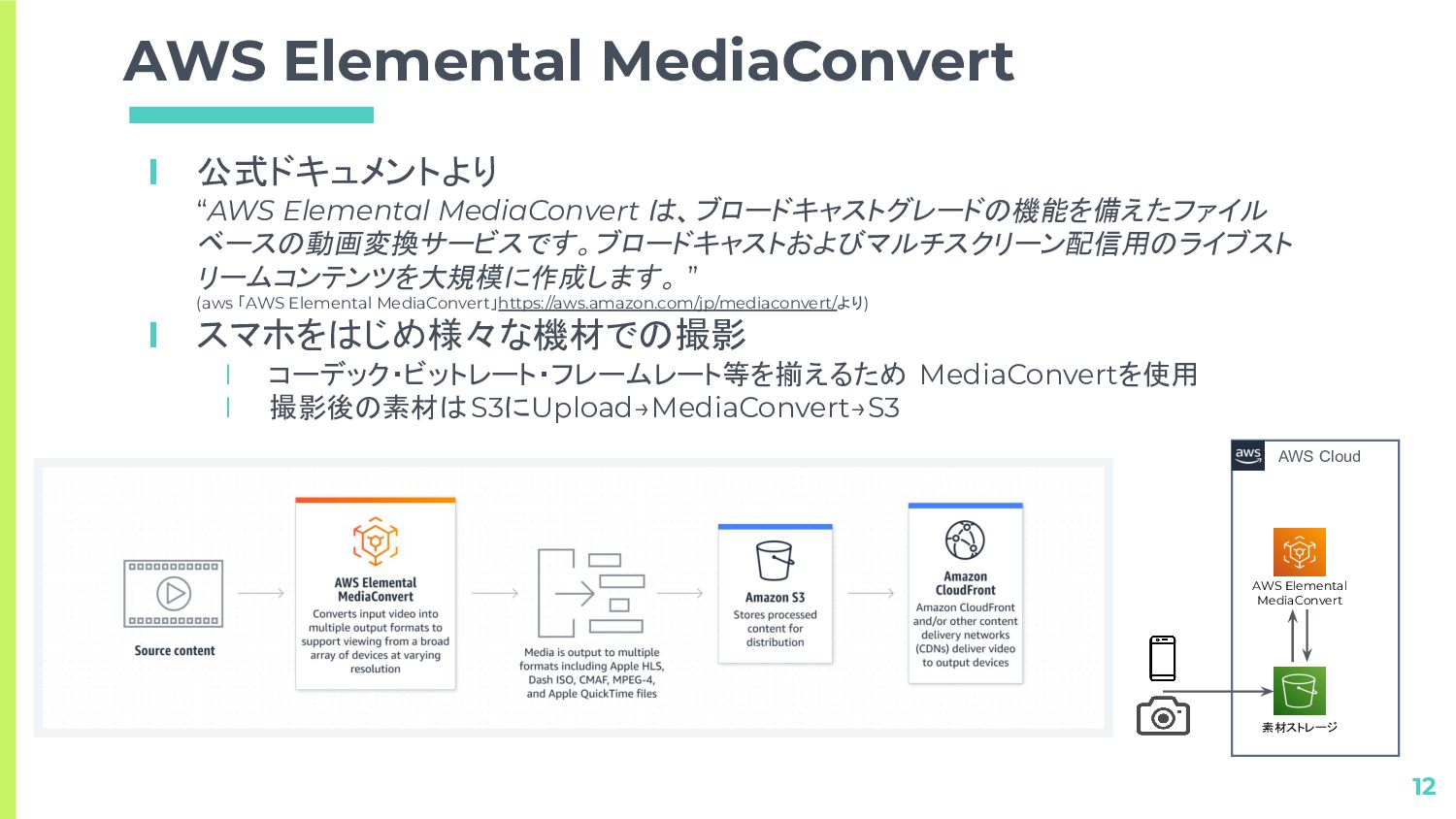

12. AWS Elemental MediaConvert І 公式ドキュメントより “AWS Elemental MediaConvert は、ブロードキャストグレードの機能を備えたファイル ベースの動画変換サービスです。ブロードキャストおよびマルチスクリーン配信用のライブスト リームコンテンツを大規模に作成します。 ” (aws 「AWS Elemental MediaConvert」https://aws.amazon.com/jp/mediaconvert/より) І スマホをはじめ様々な機材での撮影 І コーデック・ビットレート・フレームレート等を揃えるため MediaConvertを使用 І 撮影後の素材はS3にUpload→MediaConvert→S3 12 AWS Cloud 素材ストレージ AWS Elemental MediaConvert

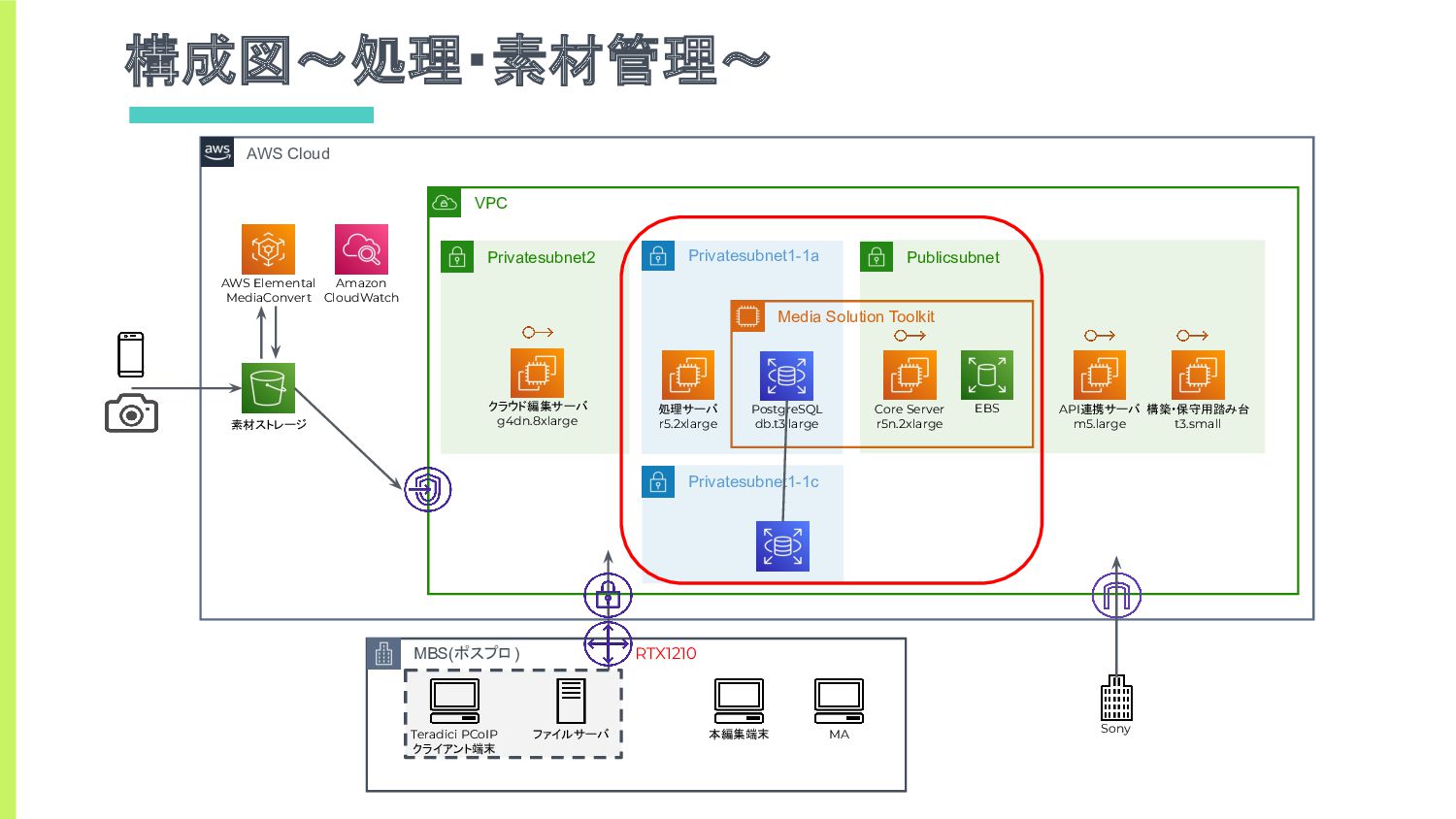

13. 構成図〜処理・素材管理〜 Privatesubnet1-1a Publicsubnet AWS Cloud VPC API連携サーバ m5.large 構築・保守用踏み台 t3.small Core Server r5n.2xlarge PostgreSQL db.t3.large EBS Media Solution Toolkit 処理サーバ r5.2xlarge Amazon CloudWatch 素材ストレージ AWS Elemental MediaConvert クラウド編集サーバ g4dn.8xlarge Privatesubnet1-1c Privatesubnet2 MBS(ポスプロ) Teradici PCoIP クライアント端末 本編集端末 MA ファイルサーバ Sony RTX1210

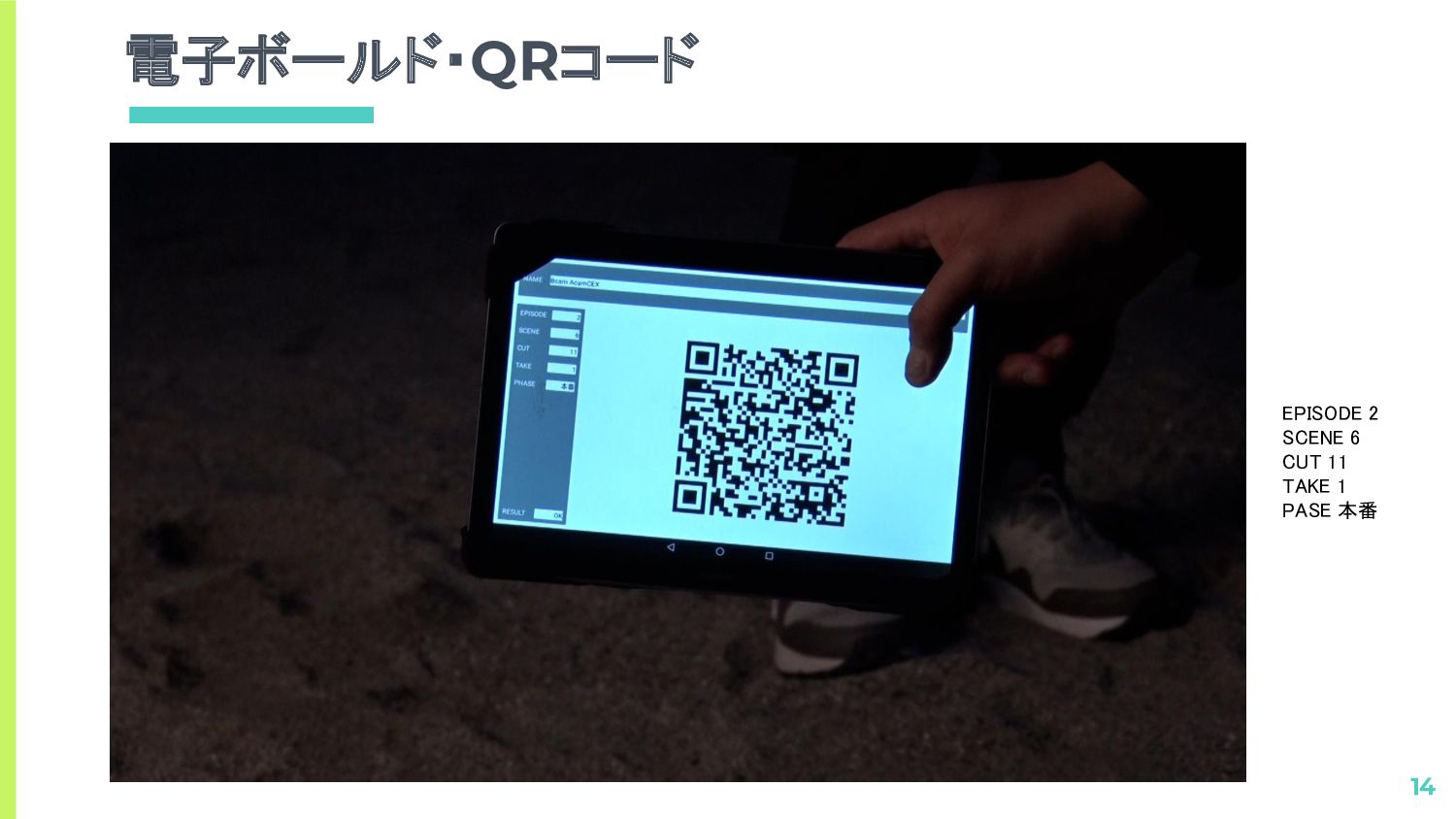

14. 電子ボールド・QRコード 14 EPISODE 2
 SCENE 6
 CUT 11
 TAKE 1
 PASE 本番

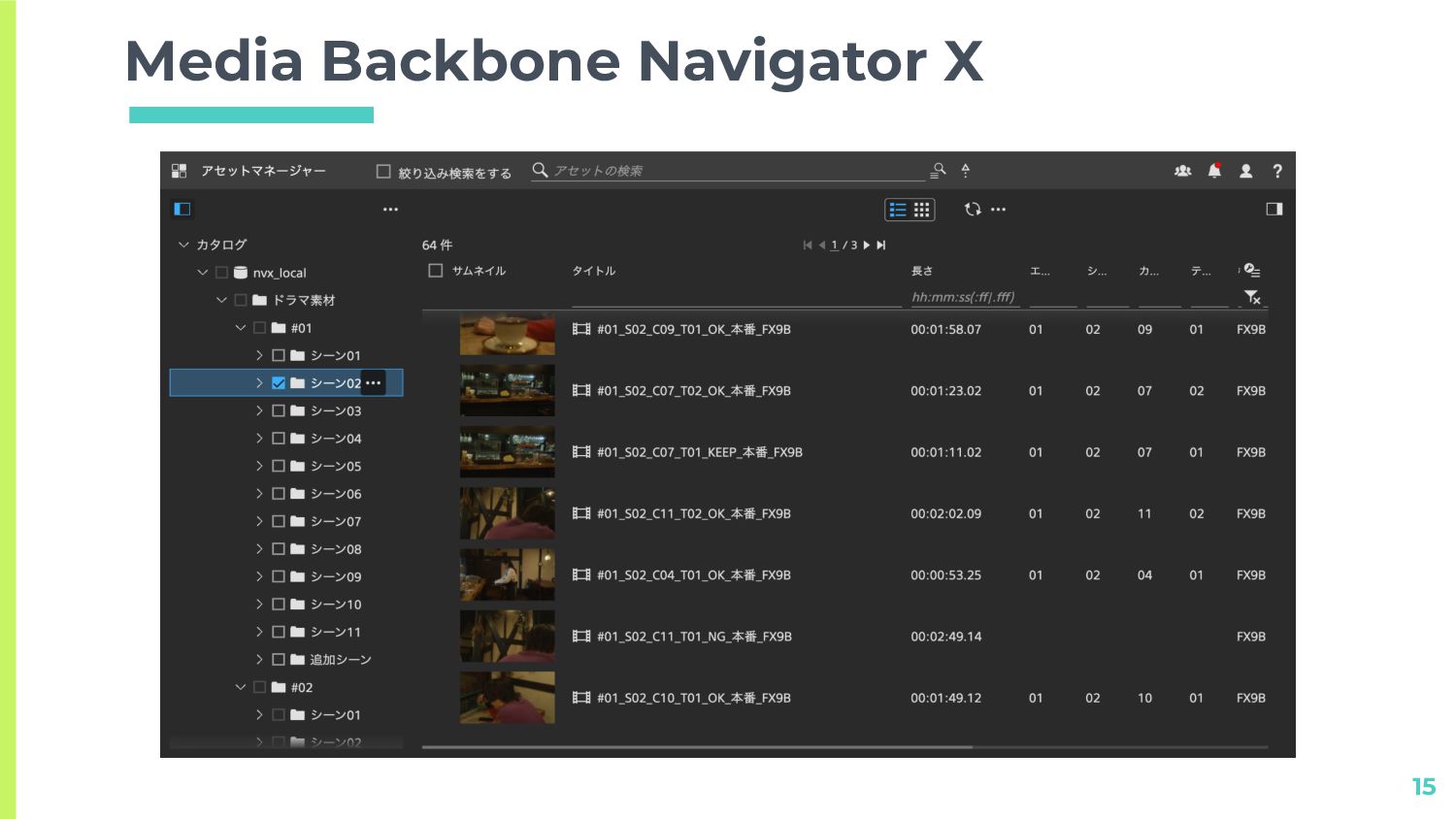

15. Media Backbone Navigator X 15

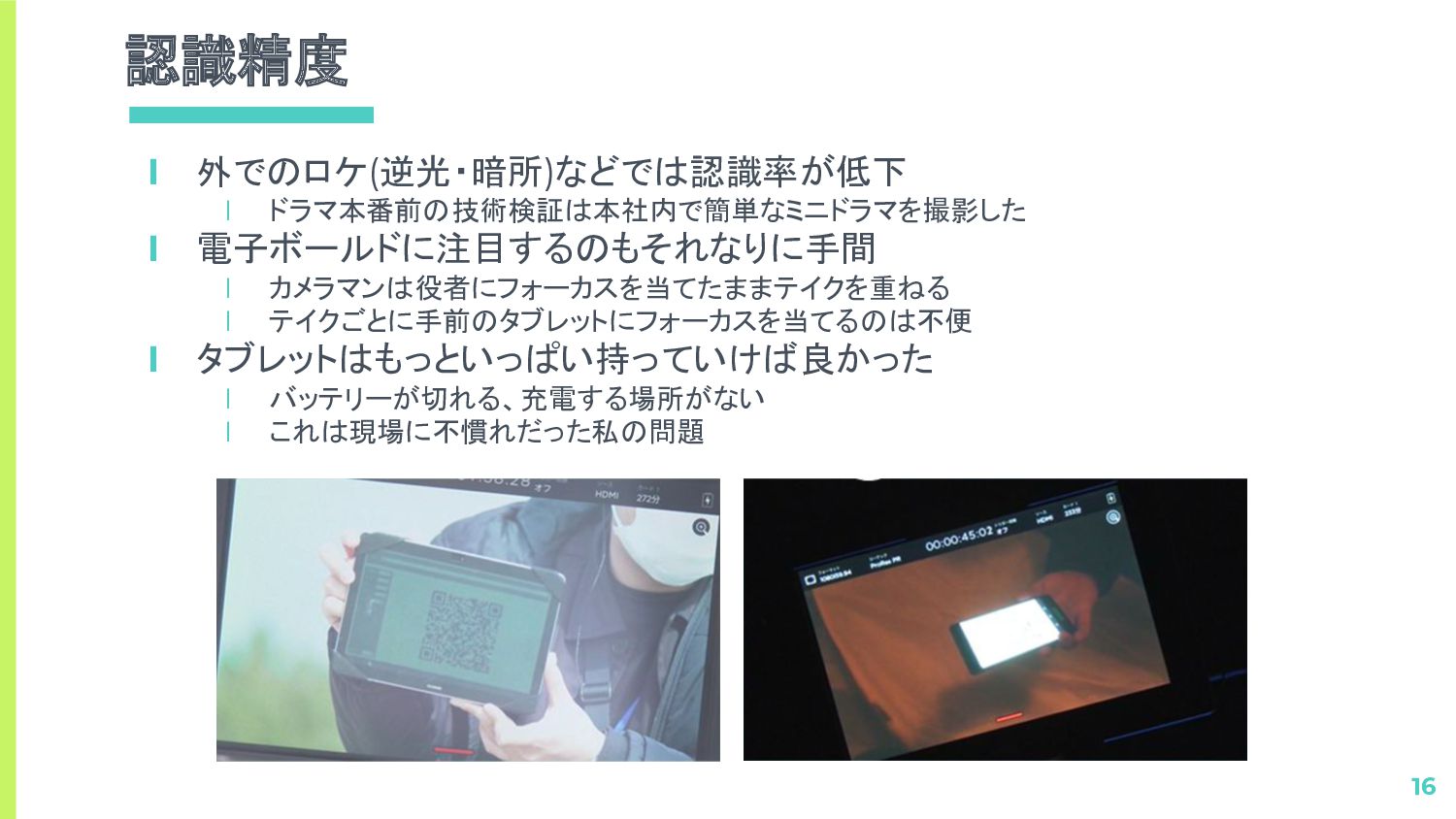

16. 認識精度 І 外でのロケ(逆光・暗所)などでは認識率が低下 І ドラマ本番前の技術検証は本社内で簡単なミニドラマを撮影した І 電子ボールドに注目するのもそれなりに手間 І カメラマンは役者にフォーカスを当てたままテイクを重ねる І テイクごとに手前のタブレットにフォーカスを当てるのは不便 І タブレットはもっといっぱい持っていけば良かった І バッテリーが切れる、充電する場所がない І これは現場に不慣れだった私の問題 16

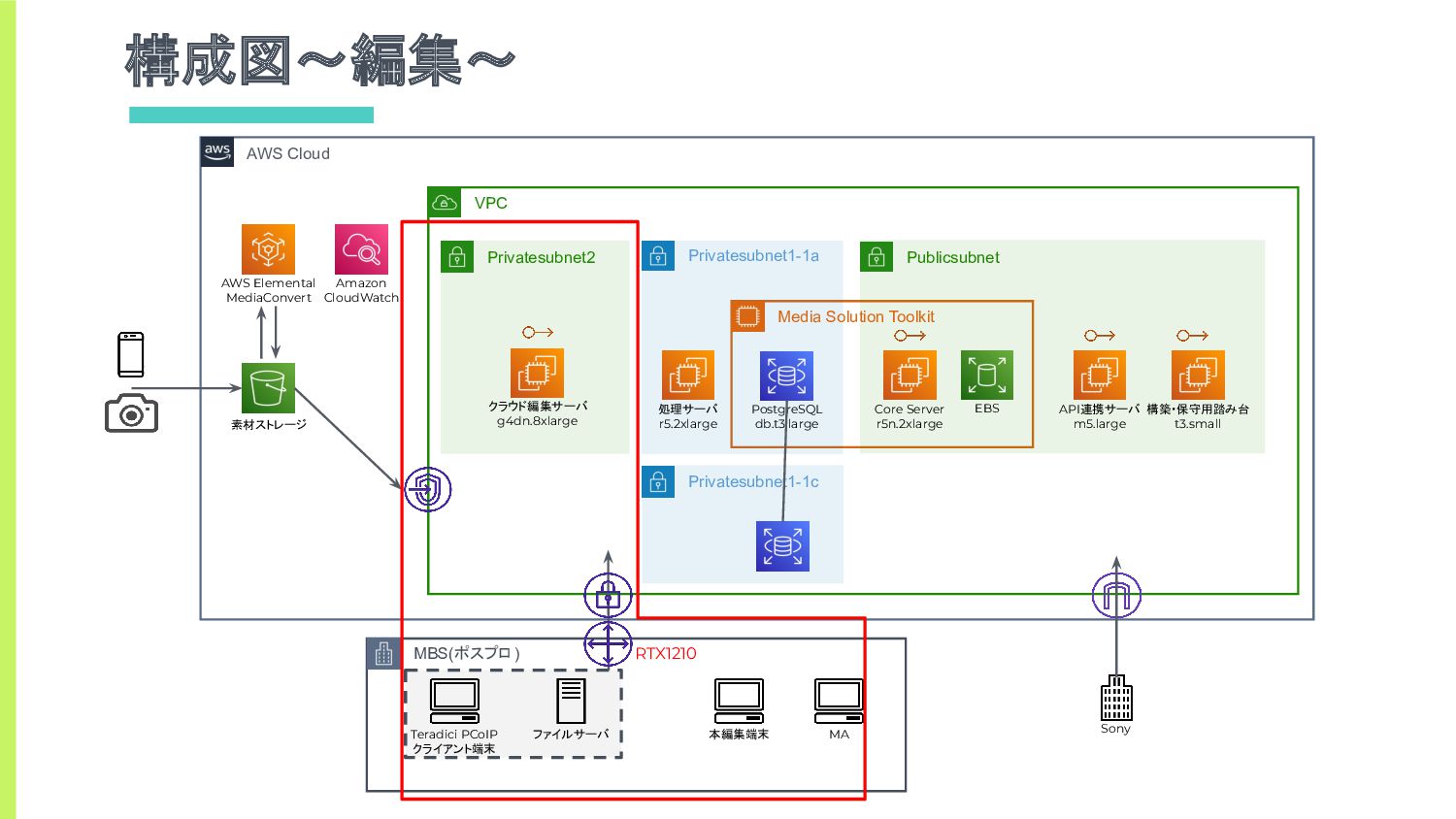

17. 構成図〜編集〜 Privatesubnet1-1a Publicsubnet AWS Cloud VPC API連携サーバ m5.large 構築・保守用踏み台 t3.small Core Server r5n.2xlarge PostgreSQL db.t3.large EBS Media Solution Toolkit 処理サーバ r5.2xlarge Amazon CloudWatch 素材ストレージ AWS Elemental MediaConvert クラウド編集サーバ g4dn.8xlarge Privatesubnet1-1c Privatesubnet2 MBS(ポスプロ) Teradici PCoIP クライアント端末 本編集端末 MA ファイルサーバ Sony RTX1210

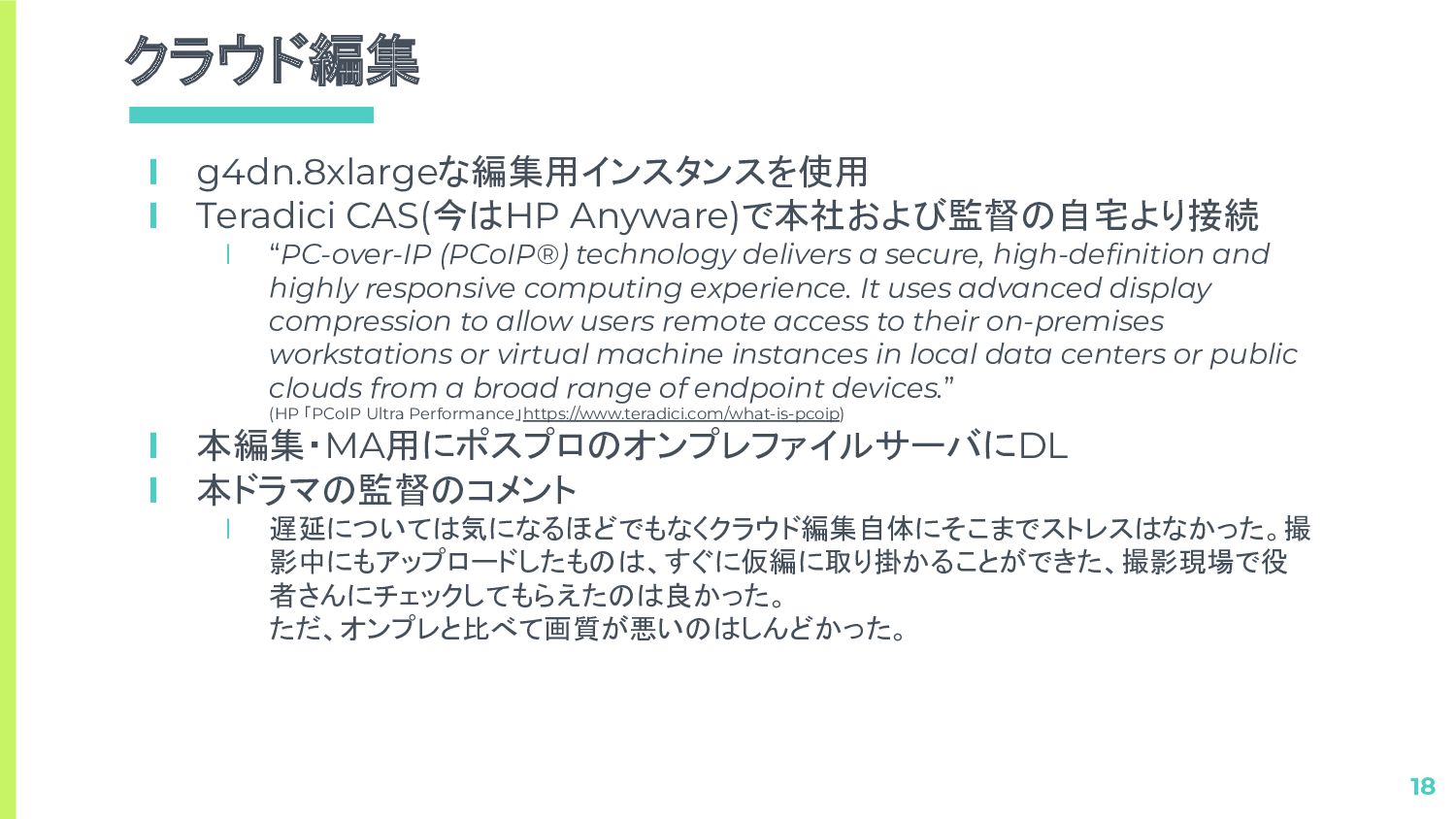

18. クラウド編集 І g4dn.8xlargeな編集用インスタンスを使用 І Teradici CAS(今はHP Anyware)で本社および監督の自宅より接続 І “PC-over-IP (PCoIP®) technology delivers a secure, high-definition and highly responsive computing experience. It uses advanced display compression to allow users remote access to their on-premises workstations or virtual machine instances in local data centers or public clouds from a broad range of endpoint devices.” (HP 「PCoIP Ultra Performance」https://www.teradici.com/what-is-pcoip) І 本編集・MA用にポスプロのオンプレファイルサーバにDL І 本ドラマの監督のコメント І 遅延については気になるほどでもなくクラウド編集自体にそこまでストレスはなかった。撮 影中にもアップロードしたものは、すぐに仮編に取り掛かることができた、撮影現場で役 者さんにチェックしてもらえたのは良かった。 ただ、オンプレと比べて画質が悪いのはしんどかった。 18

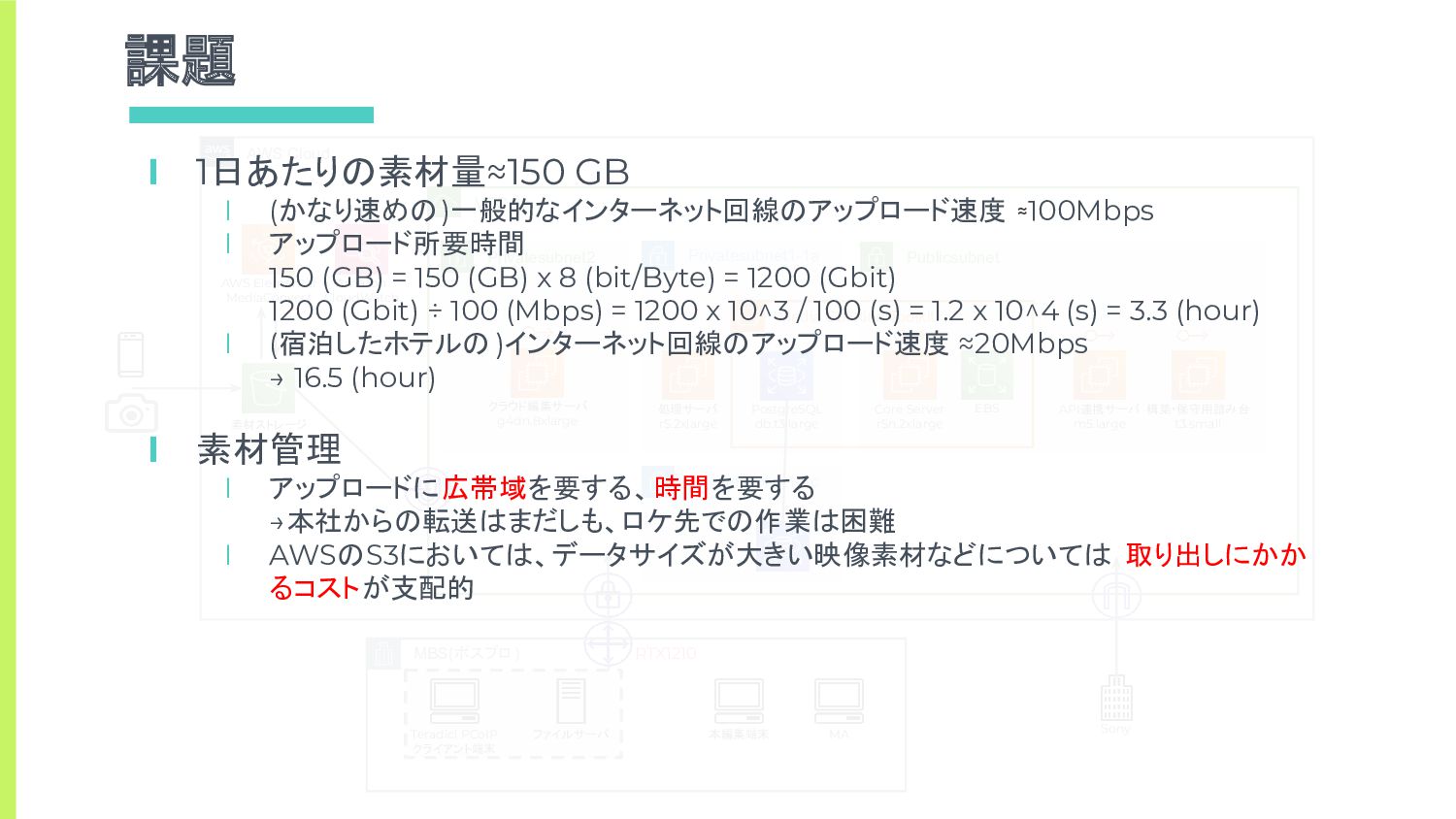

19. 課題 Privatesubnet1-1a Publicsubnet AWS Cloud VPC API連携サーバ m5.large 構築・保守用踏み台 t3.small Core Server r5n.2xlarge PostgreSQL db.t3.large EBS Media Solution Toolkit 処理サーバ r5.2xlarge Amazon CloudWatch 素材ストレージ AWS Elemental MediaConvert クラウド編集サーバ g4dn.8xlarge Privatesubnet1-1c Privatesubnet2 MBS(ポスプロ) Teradici PCoIP クライアント端末 本編集端末 MA ファイルサーバ Sony RTX1210 І 1日あたりの素材量≈150 GB І (かなり速めの)一般的なインターネット回線のアップロード速度 ≈100Mbps І アップロード所要時間 150 (GB) = 150 (GB) x 8 (bit/Byte) = 1200 (Gbit) 1200 (Gbit) ÷ 100 (Mbps) = 1200 x 10^3 / 100 (s) = 1.2 x 10^4 (s) = 3.3 (hour) І (宿泊したホテルの)インターネット回線のアップロード速度 ≈20Mbps → 16.5 (hour) І 素材管理 І アップロードに広帯域を要する、時間を要する →本社からの転送はまだしも、ロケ先での作業は困難 І AWSのS3においては、データサイズが大きい映像素材などについては 取り出しにかか るコストが支配的
20. 最後に 20 smash.「smash.バーティカルシアター」 https://smash-media.jp/ TVer・smash.でまだまだ見られます！
