1. CosyVerif : Vers une Cohabitation des Formalismes Jaime Arias1 and Francis Hulin-Hubard2 1LIPN, CNRS UMR 7030, Université Sorbonne Paris Nord, Villetaneuse, France 2Sorbonne Université, CNRS, LIP6, Paris, France Séminaire des 20 ans de MeFoSyLoMa 23 janvier 2026

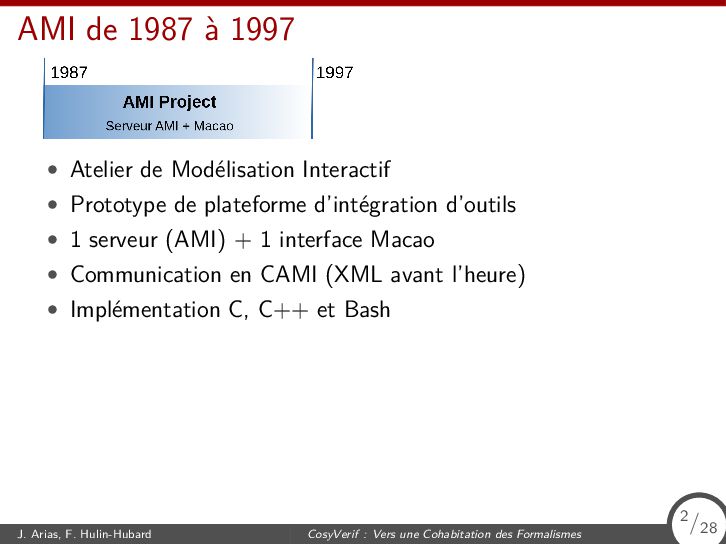

2. AMI de 1987 à 1997 • Atelier de Modélisation Interactif • Prototype de plateforme d’intégration d’outils • 1 serveur (AMI) + 1 interface Macao • Communication en CAMI (XML avant l’heure) • Implémentation C, C++ et Bash J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 2/28

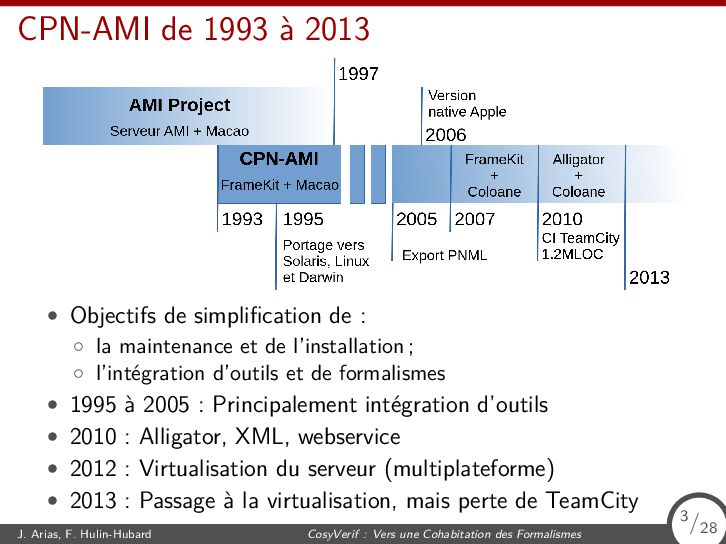

3. CPN-AMI de 1993 à 2013 • Objectifs de simplification de : ◦ la maintenance et de l’installation ; ◦ l’intégration d’outils et de formalismes • 1995 à 2005 : Principalement intégration d’outils • 2010 : Alligator, XML, webservice • 2012 : Virtualisation du serveur (multiplateforme) • 2013 : Passage à la virtualisation, mais perte de TeamCity J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 3/28

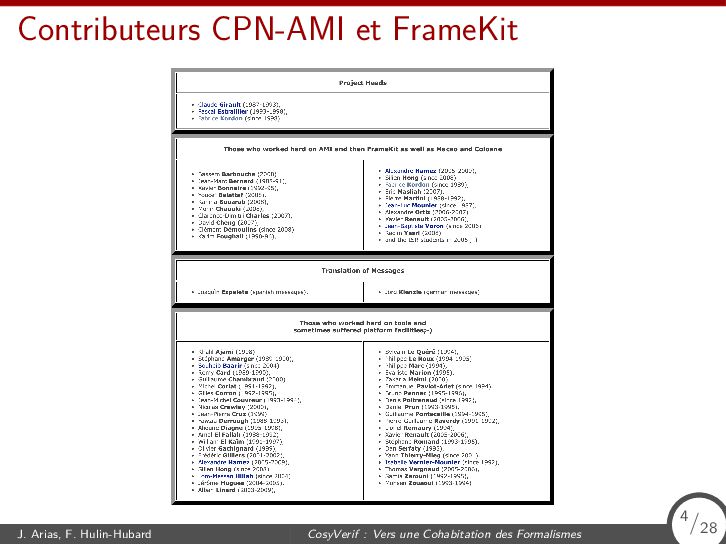

4. Contributeurs CPN-AMI et FrameKit J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 4/28

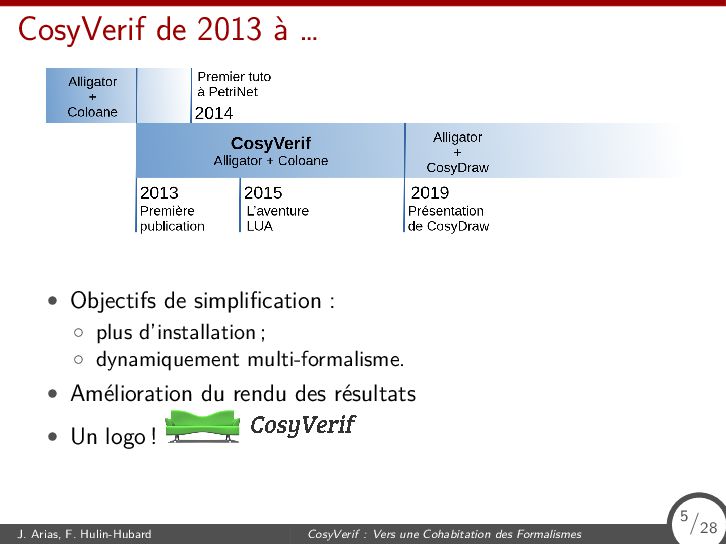

5. CosyVerif de 2013 à … • Objectifs de simplification : ◦ plus d’installation ; ◦ dynamiquement multi-formalisme. • Amélioration du rendu des résultats • Un logo ! J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 5/28

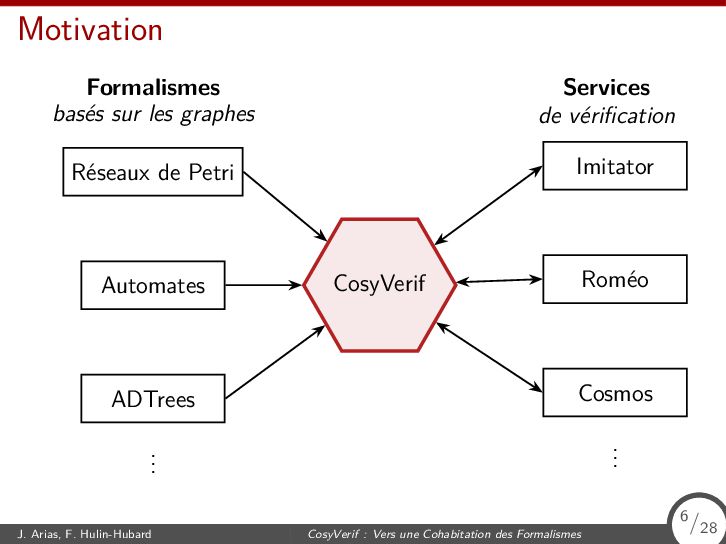

6. Motivation Formalismes basés sur les graphes Services de vérification Réseaux de Petri Automates ADTrees . . . CosyVerif Imitator Roméo Cosmos . . . J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 6/28

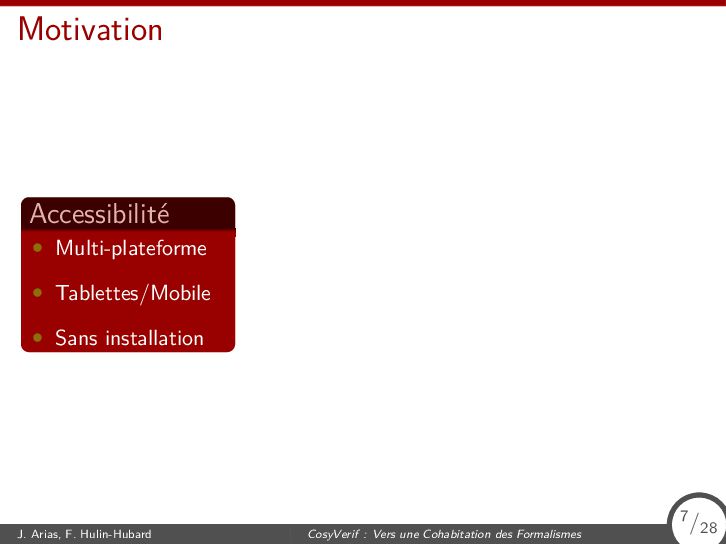

7. Motivation Accessibilité • Multi-plateforme • Tablettes/Mobile • Sans installation J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 7/28
8. Motivation Accessibilité • Multi-plateforme • Tablettes/Mobile • Sans installation Interopérabilité • Multi-formalismes • Décentralisé • Extensible J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 7/28

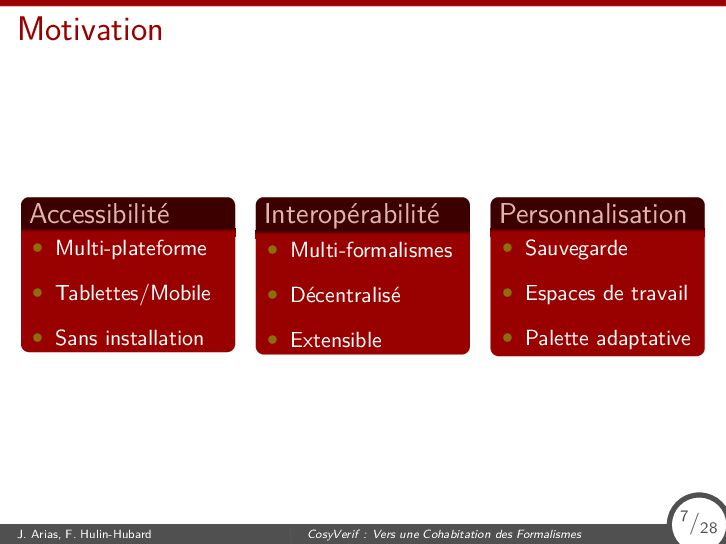

9. Motivation Accessibilité • Multi-plateforme • Tablettes/Mobile • Sans installation Interopérabilité • Multi-formalismes • Décentralisé • Extensible Personnalisation • Sauvegarde • Espaces de travail • Palette adaptative J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 7/28

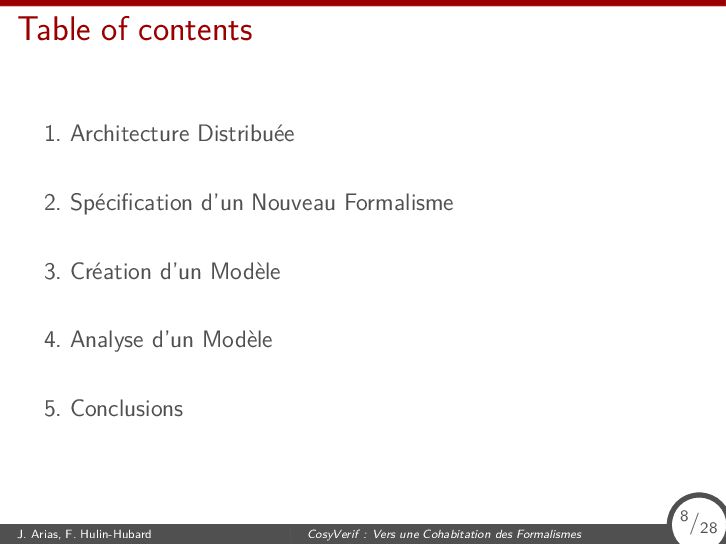

10. Table of contents 1. Architecture Distribuée 2. Spécification d’un Nouveau Formalisme 3. Création d’un Modèle 4. Analyse d’un Modèle 5. Conclusions J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 8/28
11. 1. Architecture Distribuée J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 9/28

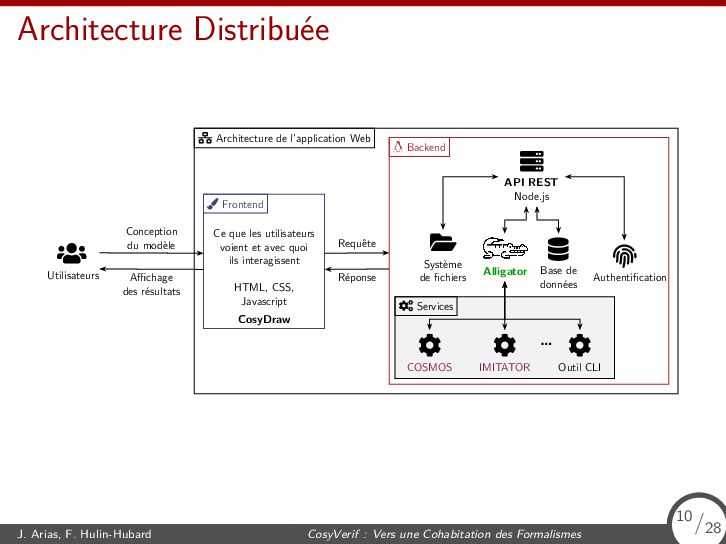

12. Architecture Distribuée z Backend Ð Services ΰ Architecture de l’application Web CosyDraw Ce que les utilisateurs voient et avec quoi ils interagissent HTML, CSS, Javascript ơ Frontend ǀ API REST Node.js Ɓ Base de données ́ Authentification Alligator Ì Système de fichiers t IMITATOR t COSMOS t Outil CLI … Requête Réponse í Utilisateurs Conception du modèle Affichage des résultats J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 10/28
13. 2. Spécification d’un Nouveau Formalisme J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 11/28

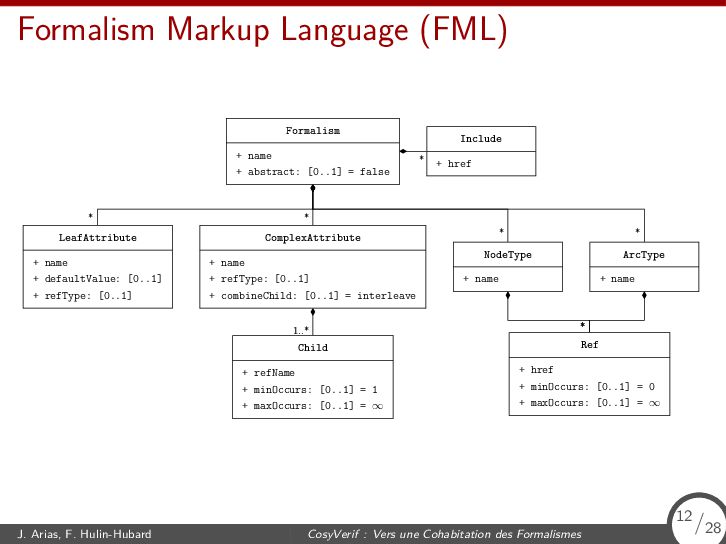

14. Formalism Markup Language (FML) * 1..* * * * * * * Formalism + name + abstract: [0..1] = false Include + href ComplexAttribute + name + refType: [0..1] + combineChild: [0..1] = interleave LeafAttribute + name + defaultValue: [0..1] + refType: [0..1] Child + refName + minOccurs: [0..1] = 1 + maxOccurs: [0..1] = ∞ NodeType + name ArcType + name Ref + href + minOccurs: [0..1] = 0 + maxOccurs: [0..1] = ∞ J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 12/28

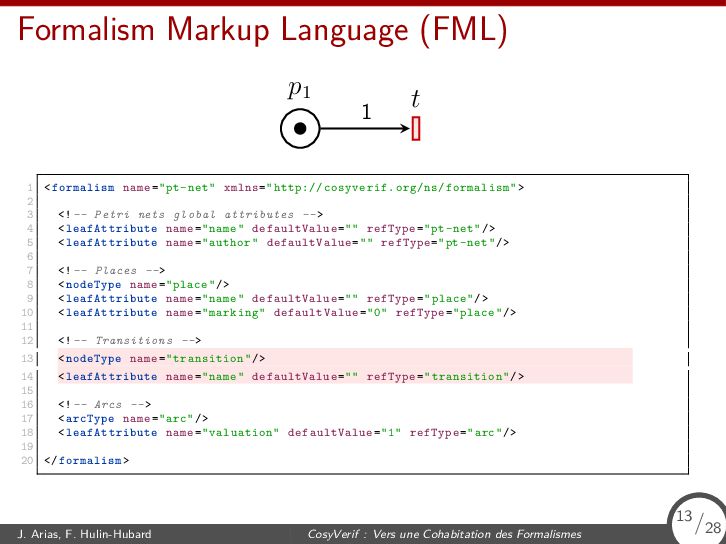

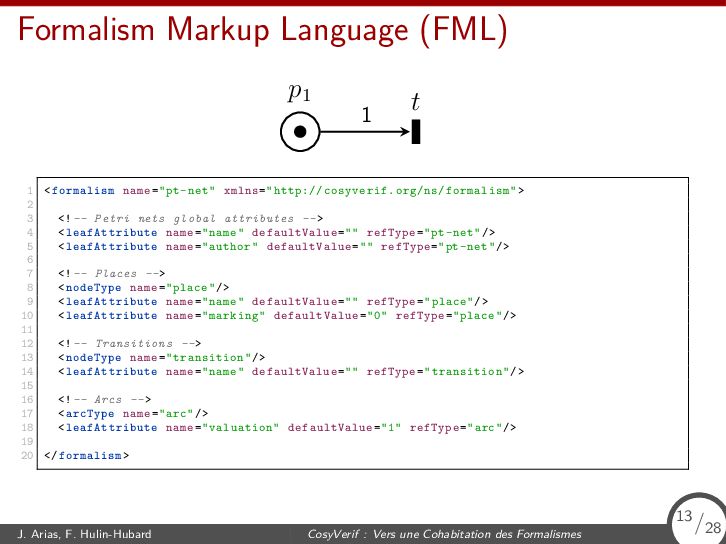

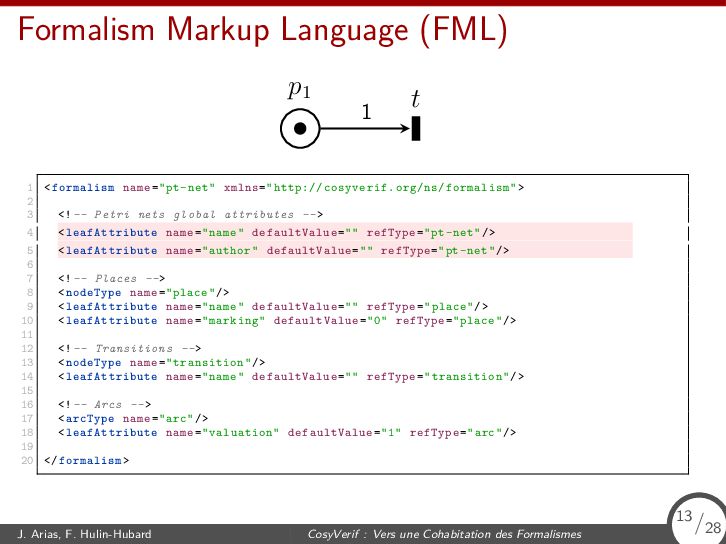

15. Formalism Markup Language (FML) p1 t 1 1 <formalism name="pt-net" xmlns="http://cosyverif.org/ns/formalism"> 2 3 <!-- Petri nets global attributes --> 4 <leafAttribute name="name" defaultValue="" refType="pt-net"/> 5 <leafAttribute name="author" defaultValue="" refType="pt-net"/> 6 7 <!-- Places --> 8 <nodeType name="place"/> 9 <leafAttribute name="name" defaultValue="" refType="place"/> 10 <leafAttribute name="marking" defaultValue="0" refType="place"/> 11 12 <!-- Transitions --> 13 <nodeType name="transition"/> 14 <leafAttribute name="name" defaultValue="" refType="transition"/> 15 16 <!-- Arcs --> 17 <arcType name="arc"/> 18 <leafAttribute name="valuation" defaultValue="1" refType="arc"/> 19 20 </formalism> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 13/28
16. Formalism Markup Language (FML) p1 t 1 1 <formalism name="pt-net" xmlns="http://cosyverif.org/ns/formalism"> 2 3 <!-- Petri nets global attributes --> 4 <leafAttribute name="name" defaultValue="" refType="pt-net"/> 5 <leafAttribute name="author" defaultValue="" refType="pt-net"/> 6 7 <!-- Places --> 8 <nodeType name="place"/> 9 <leafAttribute name="name" defaultValue="" refType="place"/> 10 <leafAttribute name="marking" defaultValue="0" refType="place"/> 11 12 <!-- Transitions --> 13 <nodeType name="transition"/> 14 <leafAttribute name="name" defaultValue="" refType="transition"/> 15 16 <!-- Arcs --> 17 <arcType name="arc"/> 18 <leafAttribute name="valuation" defaultValue="1" refType="arc"/> 19 20 </formalism> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 13/28

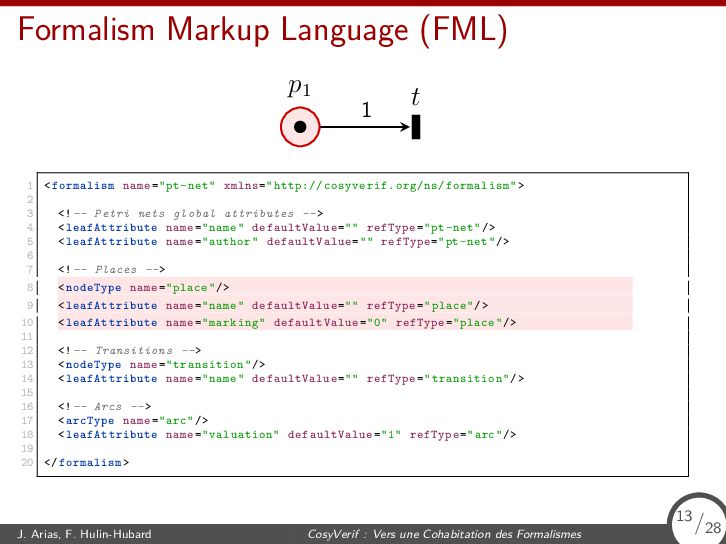

17. Formalism Markup Language (FML) p1 t 1 1 <formalism name="pt-net" xmlns="http://cosyverif.org/ns/formalism"> 2 3 <!-- Petri nets global attributes --> 4 <leafAttribute name="name" defaultValue="" refType="pt-net"/> 5 <leafAttribute name="author" defaultValue="" refType="pt-net"/> 6 7 <!-- Places --> 8 <nodeType name="place"/> 9 <leafAttribute name="name" defaultValue="" refType="place"/> 10 <leafAttribute name="marking" defaultValue="0" refType="place"/> 11 12 <!-- Transitions --> 13 <nodeType name="transition"/> 14 <leafAttribute name="name" defaultValue="" refType="transition"/> 15 16 <!-- Arcs --> 17 <arcType name="arc"/> 18 <leafAttribute name="valuation" defaultValue="1" refType="arc"/> 19 20 </formalism> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 13/28
18. Formalism Markup Language (FML) p1 t 1 1 <formalism name="pt-net" xmlns="http://cosyverif.org/ns/formalism"> 2 3 <!-- Petri nets global attributes --> 4 <leafAttribute name="name" defaultValue="" refType="pt-net"/> 5 <leafAttribute name="author" defaultValue="" refType="pt-net"/> 6 7 <!-- Places --> 8 <nodeType name="place"/> 9 <leafAttribute name="name" defaultValue="" refType="place"/> 10 <leafAttribute name="marking" defaultValue="0" refType="place"/> 11 12 <!-- Transitions --> 13 <nodeType name="transition"/> 14 <leafAttribute name="name" defaultValue="" refType="transition"/> 15 16 <!-- Arcs --> 17 <arcType name="arc"/> 18 <leafAttribute name="valuation" defaultValue="1" refType="arc"/> 19 20 </formalism> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 13/28
19. Formalism Markup Language (FML) p1 t 1 1 <formalism name="pt-net" xmlns="http://cosyverif.org/ns/formalism"> 2 3 <!-- Petri nets global attributes --> 4 <leafAttribute name="name" defaultValue="" refType="pt-net"/> 5 <leafAttribute name="author" defaultValue="" refType="pt-net"/> 6 7 <!-- Places --> 8 <nodeType name="place"/> 9 <leafAttribute name="name" defaultValue="" refType="place"/> 10 <leafAttribute name="marking" defaultValue="0" refType="place"/> 11 12 <!-- Transitions --> 13 <nodeType name="transition"/> 14 <leafAttribute name="name" defaultValue="" refType="transition"/> 15 16 <!-- Arcs --> 17 <arcType name="arc"/> 18 <leafAttribute name="valuation" defaultValue="1" refType="arc"/> 19 20 </formalism> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 13/28

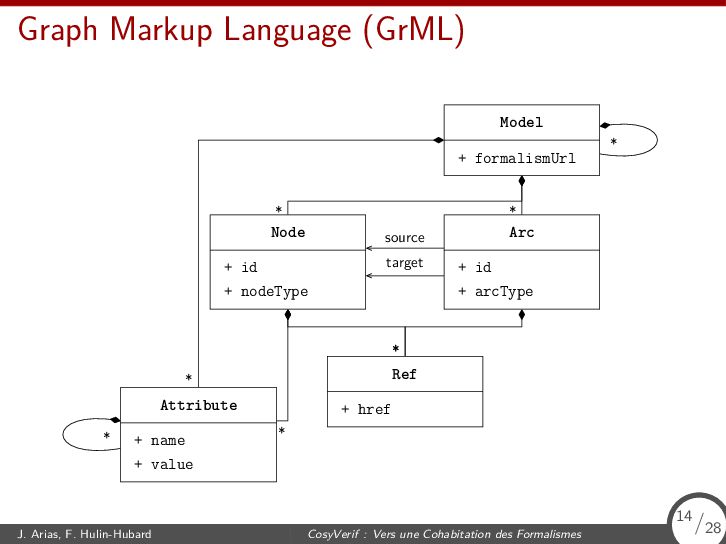

20. Graph Markup Language (GrML) * * * * * * * * source target Model + formalismUrl Arc + id + arcType Node + id + nodeType Attribute + name + value Ref + href J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 14/28

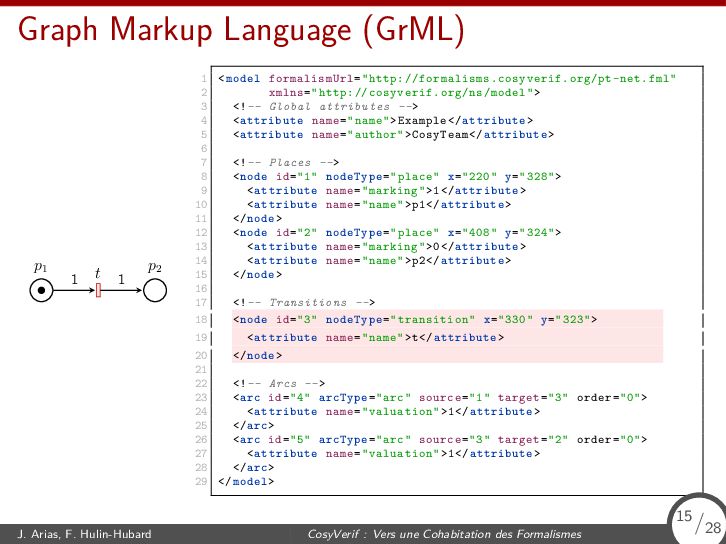

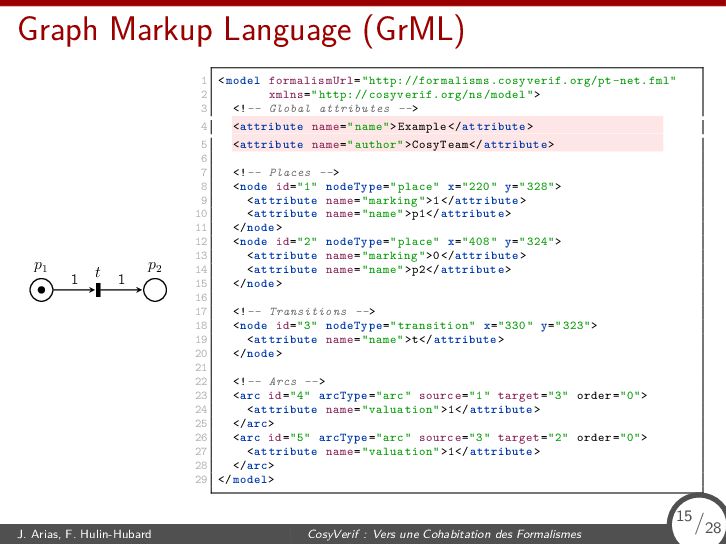

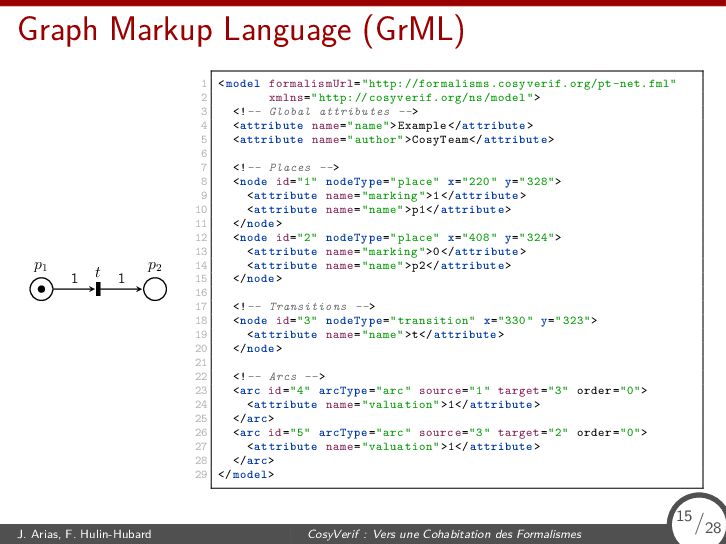

21. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28

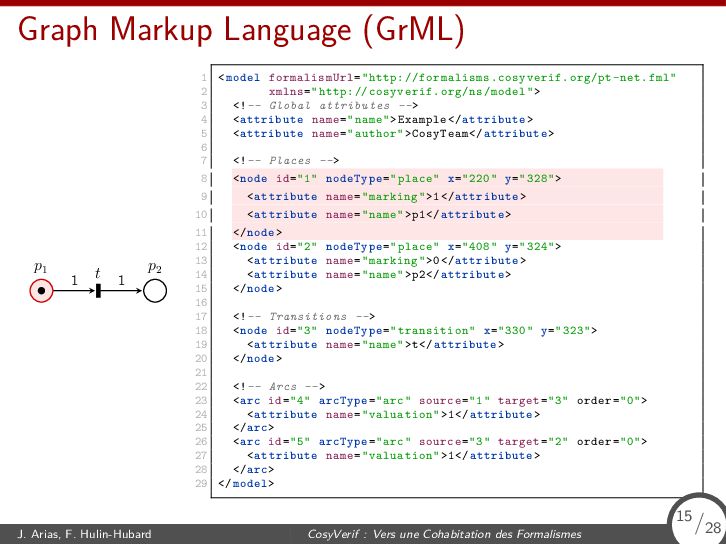

22. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28
23. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28

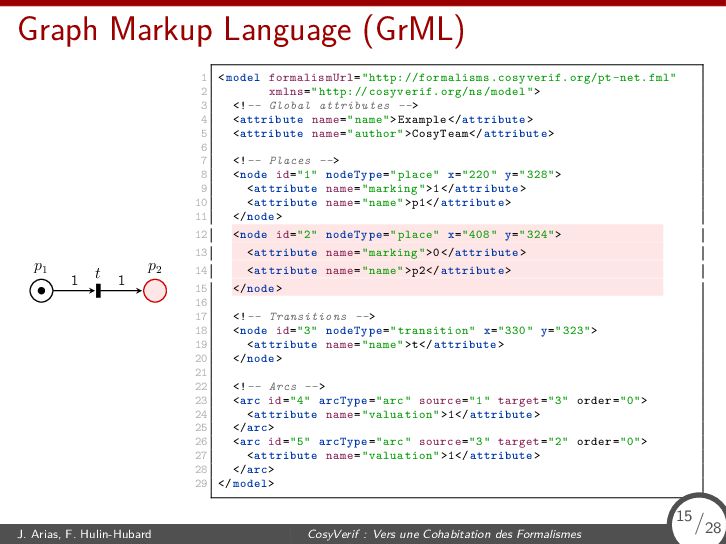

24. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28
25. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28

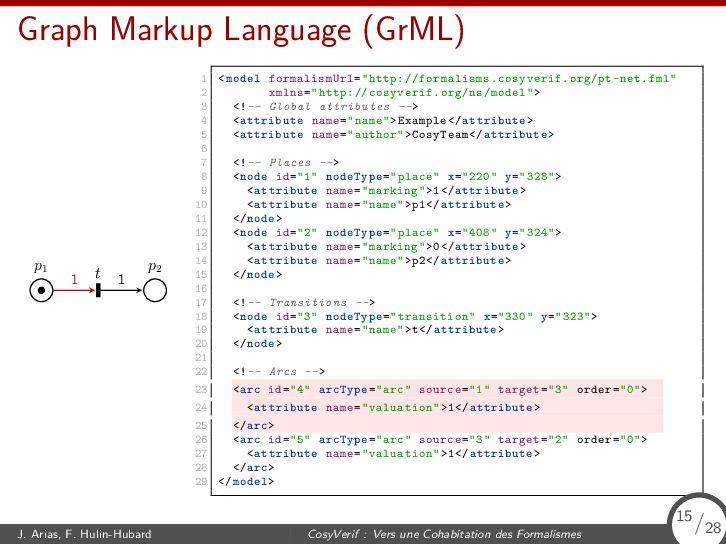

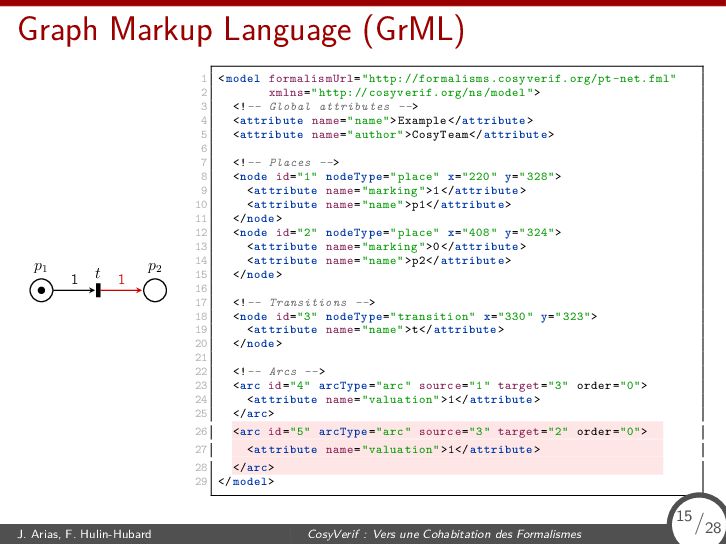

26. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28
27. Graph Markup Language (GrML) p1 t p2 1 1 1 <model formalismUrl="http://formalisms.cosyverif.org/pt-net.fml" 2 xmlns="http://cosyverif.org/ns/model"> 3 <!-- Global attributes --> 4 <attribute name="name">Example</attribute> 5 <attribute name="author">CosyTeam</attribute> 6 7 <!-- Places --> 8 <node id="1" nodeType="place" x="220" y="328"> 9 <attribute name="marking">1</attribute> 10 <attribute name="name">p1</attribute> 11 </node> 12 <node id="2" nodeType="place" x="408" y="324"> 13 <attribute name="marking">0</attribute> 14 <attribute name="name">p2</attribute> 15 </node> 16 17 <!-- Transitions --> 18 <node id="3" nodeType="transition" x="330" y="323"> 19 <attribute name="name">t</attribute> 20 </node> 21 22 <!-- Arcs --> 23 <arc id="4" arcType="arc" source="1" target="3" order="0"> 24 <attribute name="valuation">1</attribute> 25 </arc> 26 <arc id="5" arcType="arc" source="3" target="2" order="0"> 27 <attribute name="valuation">1</attribute> 28 </arc> 29 </model> J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 15/28
28. 3. Création d’un Modèle J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 16/28

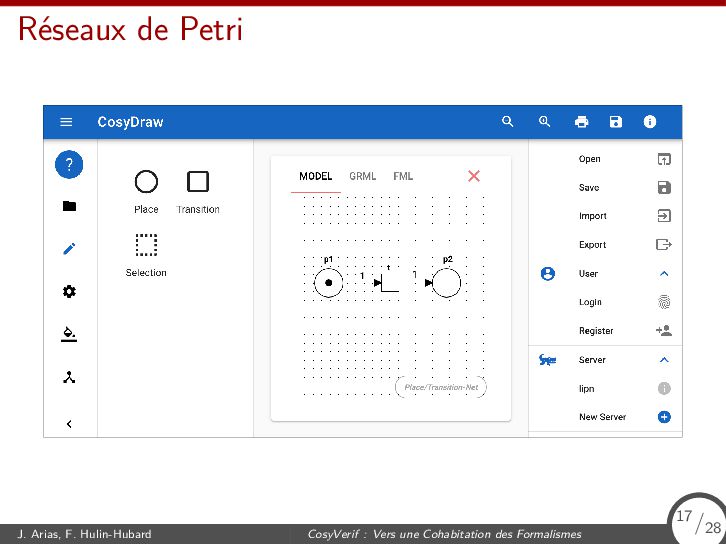

29. Réseaux de Petri J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 17/28

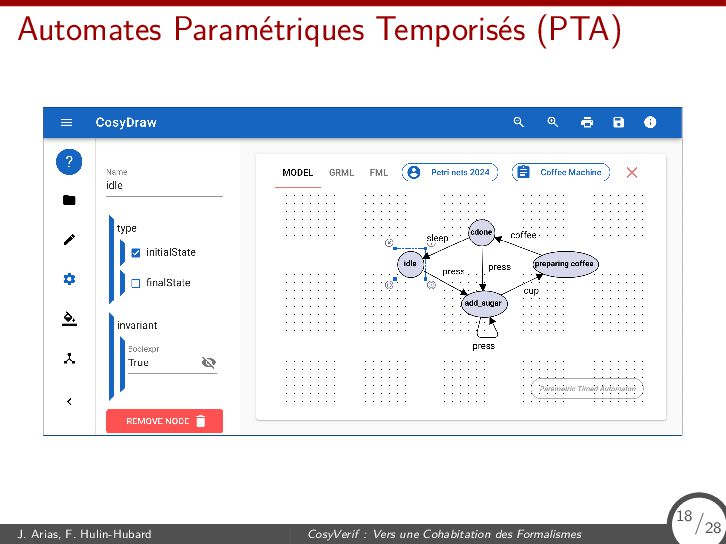

30. Automates Paramétriques Temporisés (PTA) J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 18/28

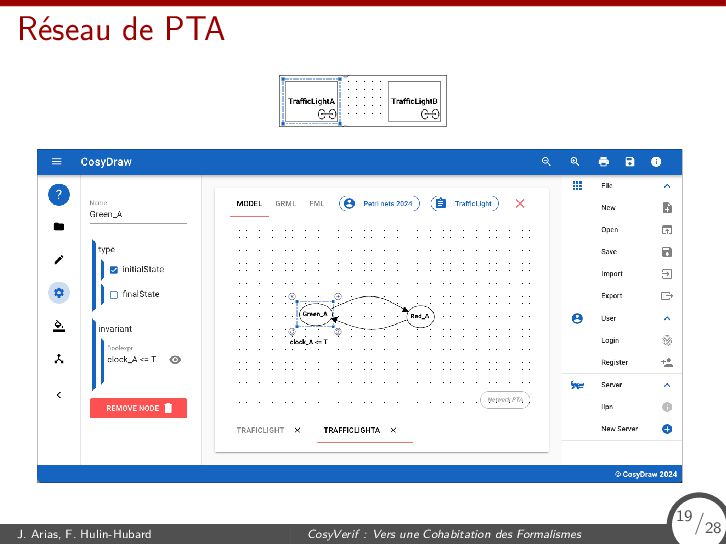

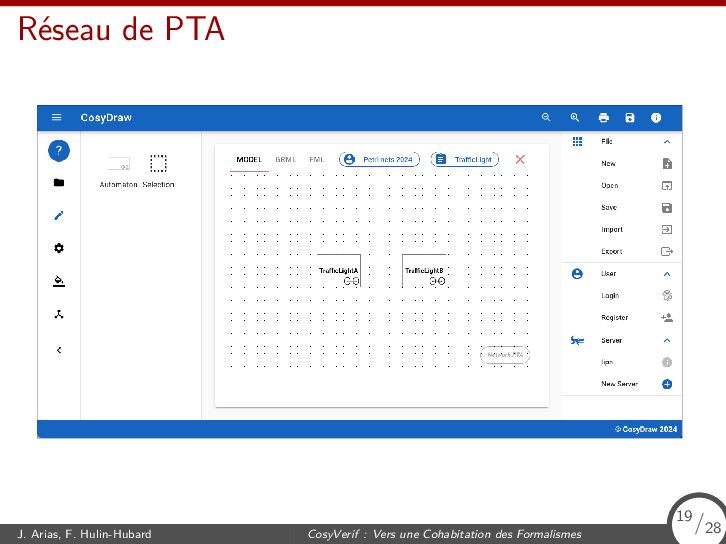

31. Réseau de PTA J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 19/28
32. Réseau de PTA J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 19/28
33. Réseau de PTA J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 19/28

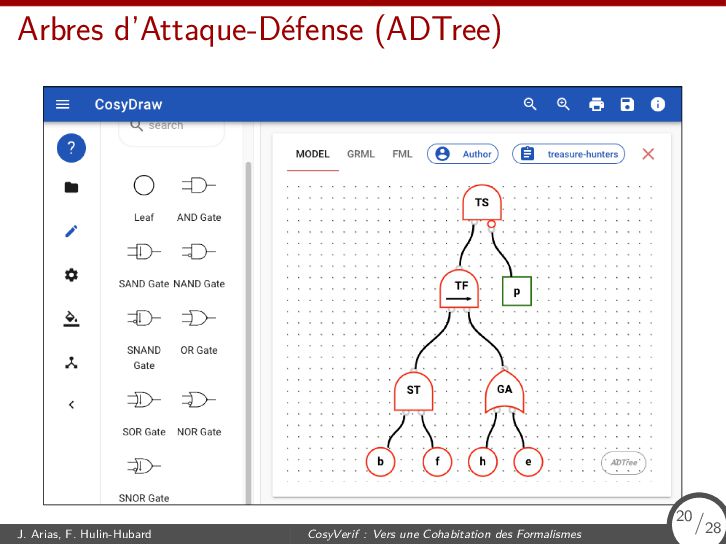

34. Arbres d’Attaque-Défense (ADTree) J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 20/28
35. 4. Analyse d’un Modèle J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 21/28

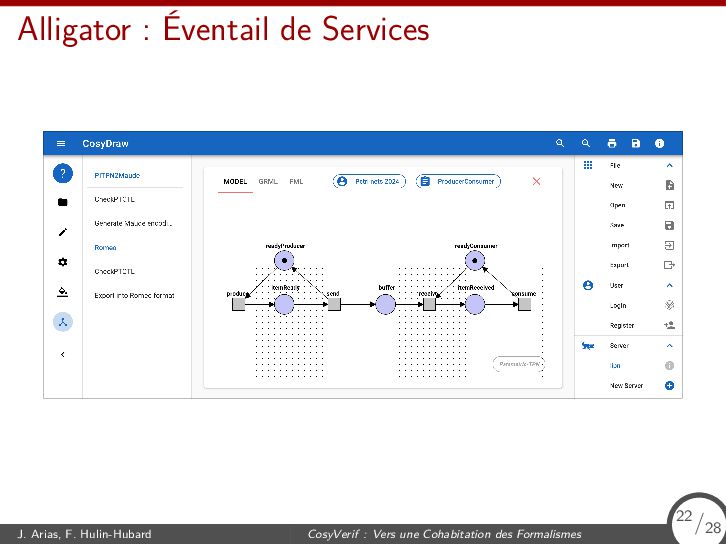

36. Alligator : Éventail de Services J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 22/28

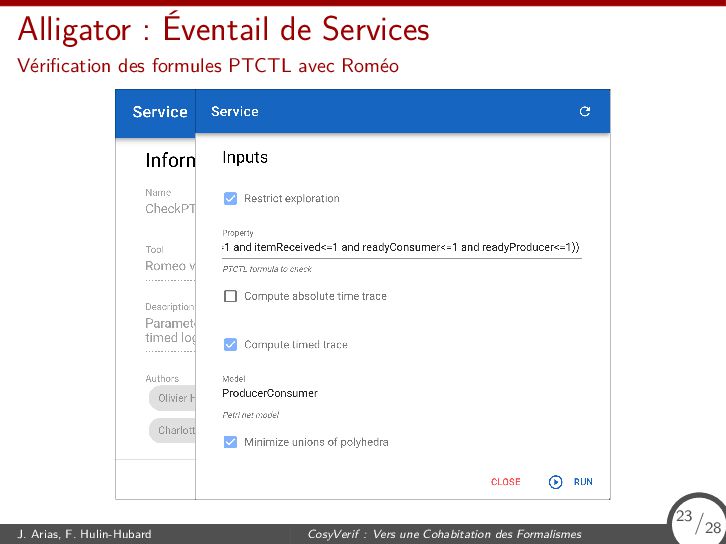

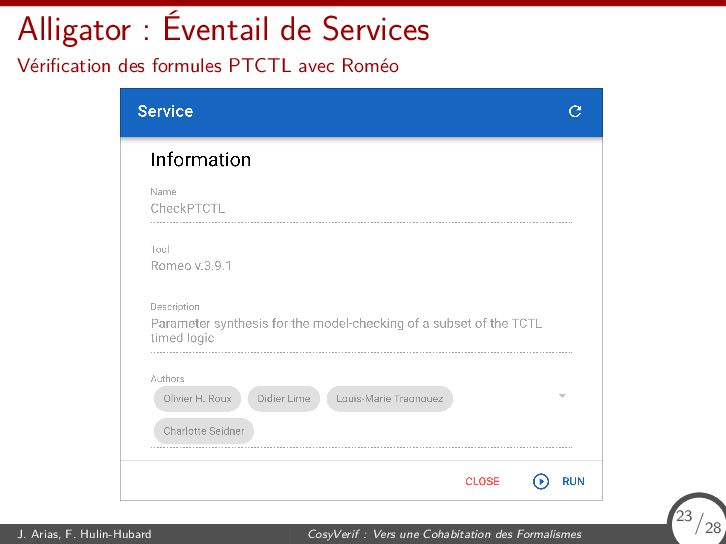

37. Alligator : Éventail de Services Vérification des formules PTCTL avec Roméo J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 23/28
38. Alligator : Éventail de Services Vérification des formules PTCTL avec Roméo J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 23/28

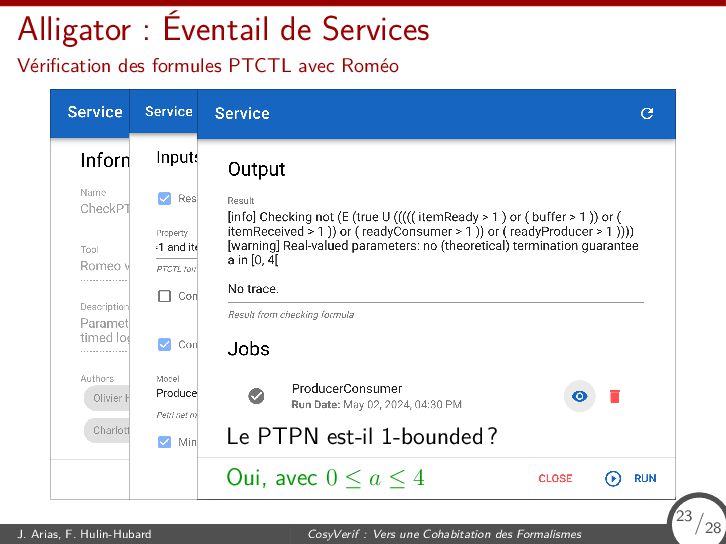

39. Alligator : Éventail de Services Vérification des formules PTCTL avec Roméo Le PTPN est-il 1-bounded ? Oui, avec 0 ≤ a ≤ 4 J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 23/28
40. 5. Conclusions J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 24/28

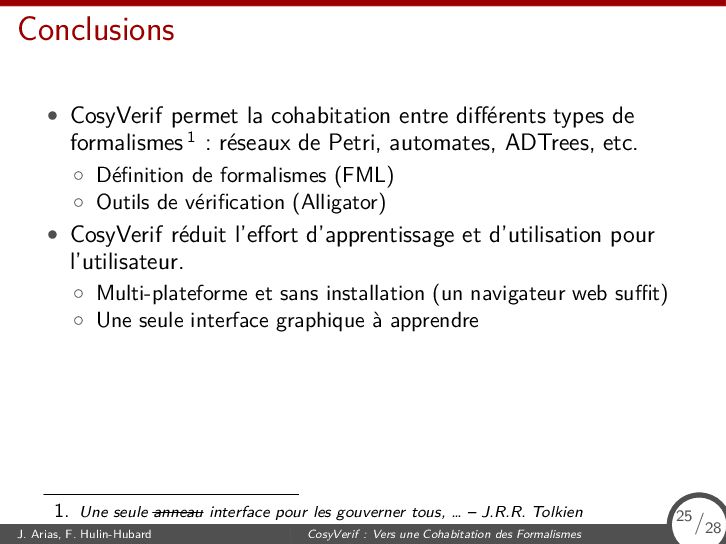

41. Conclusions • CosyVerif permet la cohabitation entre différents types de formalismes 1 : réseaux de Petri, automates, ADTrees, etc. ◦ Définition de formalismes (FML) ◦ Outils de vérification (Alligator) 1. Une seule anneau interface pour les gouverner tous, … – J.R.R. Tolkien J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 25/28
42. Conclusions • CosyVerif permet la cohabitation entre différents types de formalismes 1 : réseaux de Petri, automates, ADTrees, etc. ◦ Définition de formalismes (FML) ◦ Outils de vérification (Alligator) • CosyVerif réduit l’effort d’apprentissage et d’utilisation pour l’utilisateur. ◦ Multi-plateforme et sans installation (un navigateur web suffit) ◦ Une seule interface graphique à apprendre 1. Une seule anneau interface pour les gouverner tous, … – J.R.R. Tolkien J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 25/28
43. Conclusions • CosyVerif permet la cohabitation entre différents types de formalismes 1 : réseaux de Petri, automates, ADTrees, etc. ◦ Définition de formalismes (FML) ◦ Outils de vérification (Alligator) • CosyVerif réduit l’effort d’apprentissage et d’utilisation pour l’utilisateur. ◦ Multi-plateforme et sans installation (un navigateur web suffit) ◦ Une seule interface graphique à apprendre • CosyVerif est utilisé par des chercheurs ainsi que par plusieurs universités françaises et vietnamiennes dans leurs enseignements. 1. Une seule anneau interface pour les gouverner tous, … – J.R.R. Tolkien J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 25/28

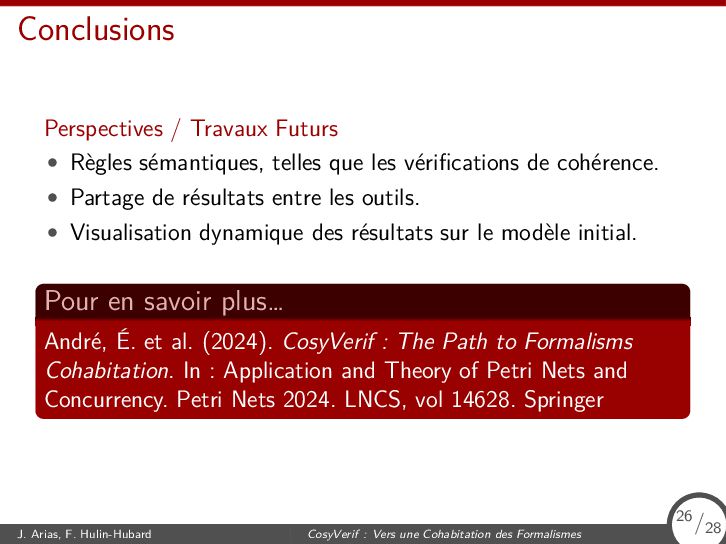

44. Conclusions Perspectives / Travaux Futurs • Règles sémantiques, telles que les vérifications de cohérence. • Partage de résultats entre les outils. • Visualisation dynamique des résultats sur le modèle initial. Pour en savoir plus… André, É. et al. (2024). CosyVerif : The Path to Formalisms Cohabitation. In : Application and Theory of Petri Nets and Concurrency. Petri Nets 2024. LNCS, vol 14628. Springer J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 26/28
45. Merci de votre attention https://draw.cosyverif.org J. Arias, F. Hulin-Hubard CosyVerif : Vers une Cohabitation des Formalismes 27/28
