FlutterでScrollViewとExpandedを併用し てSignIn / SignUp画面 など レイアウトを作成する

Mobile Act Online #6 登壇資料

Transcript

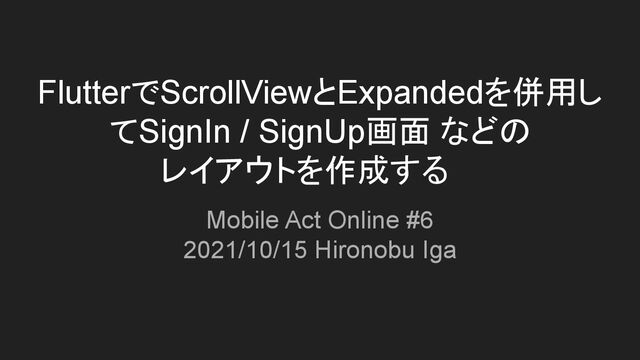

1. FlutterでScrollViewとExpandedを併用し てSignIn / SignUp画面 などの レイアウトを作成する Mobile Act Online #6 2021/10/15 Hironobu Iga
2. 自己紹介 Hironobu Iga Software Engineer Twitter @iganin_dev
3. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
4. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
5. 想定するケース SignIn画面やSignUp画面でよくある画面構成 • 大きめのロゴ or 画像 • 入力フォーム ◦ メールアドレス ◦ パスワード ◦ etc (画面要件で変動) • 余白 • 画面下部固定のボタン
6. 想定するケース Scaffold( body: Column( children: [ Logo(), TextField(), TextField(), Spacer(), Button(), ] ) );
7. 想定するケースの挙動 TextFieldにフォーカスが当たると、 キーボードが表示され、 Scaffoldのbody内部のWidgetがその分圧縮される 余白が十分にあれば問題はない
8. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
9. 発生する問題 余白が十分にないとキーボード分圧縮されたことで、 各Widgetを配置するために必要なスペースが確保できず、 画面表示が崩れる ※Releaseビルドであれば、黄色の帯のような表示はないが、 レイアウトが崩れてしまう
10. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
11. 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset resizeToAvoidBottomInset Scaffoldの設定値で、 true だとキーボードとScaffoldのbodyの 中身が被らないようにbodyの中身の高さを調整してくれる デフォルトはtrue
12. 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset Scaffold { resizeToAvoidBottomInset: false, body: ... } ScaffoldのresizeToAvoidBottomInsetをfalse にすることでひとまずの対処は可能
13. 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset 問題も発生する キーボードがbodyに被さってしまうことで、 TextFieldが見えなくなるようなことがある 入力値を確認できずUXを損なう
14. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
15. 対処法２と問題 - SingleChildScrollView SingleChildScrollView( child: Column( children: [...] ) ) 検索するとよく出てくる ScrollViewないでキーボードの高さ分を調整してく れる 多くの場合、この方法で問題ない ただし、Columnのchildrenに SpacerやExpandedなどを含むと レイアウトが崩れる
16. 対処法２と問題 - SingleChildScrollView RenderBox was not laid out: RenderRepaintBoundary#f85cc relayoutBoundary=up1 NEEDS-PAINT 'package:flutter/src/rendering/box.dart': Failed assertion: line 1930 pos 12: 'hasSize' 例えば左のような例外が発生する SpacerやExpandedは可能な限りスペースを取ろう とする SingleChildScrollViewは内部の高さから全体の高 さを決める したがって、高さが不定となりレイアウトが崩れる
17. 対処法２と問題 - SingleChildScrollView 今回のレイアウトは画面下部にボタンを固定したい Spacerなどで余白を埋めたいため、 SingleChildScrollViewによる方法は使用できない
18. アジェンダ • 想定するケースと挙動 • 発生する問題 • 対処法１と問題 - ScaffoldのresizeToAvoidBottomInset • 対処法２と問題 - SingleChildScrollView • 対処法３ - IntrinsicHeight
19. 対処法３ - IntrinsicHeight 実は今回のケースに対する対応法は公式ドキュメントに書かれている Simply doing so, however, usually results in a conflict between the Column, which typically tries to grow as big as it can, and the SingleChildScrollView, which provides its children with an infinite amount of space.To resolve this apparent conflict, there are a couple of techniques, as discussed below. https://api.flutter.dev/flutter/widgets/SingleChildScrollView-class.html
20. 対処法３ - IntrinsicHeight 簡単な要約 ColumnにExpandedなどが含まれると可能な限りのスペースを取得しようとする。 ScrollViewはChildに無限のSpaceを与える。 したがって、Conflictが起きるが以下の方法で解決できる。
21. 対処法３ - IntrinsicHeight 方法 • LayoutBuilder • IntrinsicHeight を併用する
22. 対処法３ - IntrinsicHeight LayoutBuilder( builder: (BuildContext context, BoxConstraints viewportConstraints) { return Widget(); } ) 親Widgetでとりうる最大の高さなどをconstraintsとして取得できる
23. 対処法３ - IntrinsicHeight IntrinsicHeight Childに含んだColumnの高さを Columnが含むchildrenの高さの合計値と同じにする ※Spacerなどによる余白を埋めるような高さは考慮されない
24. 対処法３ - IntrinsicHeight 実装(主要部分のみ) LayoutBuilder( builder: (context, constraints) { return SingleChildScrollView( child: ConstrainedBox( constraints: BoxConstraints(minHeight: constraints.maxHeight), child: IntrinsicHeight(....), …... minHeightを親WidgetのmaxHeightに指定する IntrinsicHeightのchildの高さが親Viewより小さい場 合でも内部の要素が親 View一杯に広がる
25. 対処法３ - IntrinsicHeight 実装(主要部分のみ) LayoutBuilder( builder: (context, constraints) { return SingleChildScrollView( child: ConstrainedBox( constraints: BoxConstraints(minHeight: constraints.maxHeight), child: IntrinsicHeight(....), …... IntrinsicHeightを使用することで、 ScrollView内の高さが無限大になることを防ぐ
26. 対処法３ - IntrinsicHeight 実装(主要部分のみ) LayoutBuilder( builder: (context, constraints) { return SingleChildScrollView( child: ConstrainedBox( constraints: BoxConstraints(minHeight: constraints.maxHeight), child: IntrinsicHeight(....), …... SingleChildScrollViewを使用することでキーボードの 問題に対処する また、IntrinsicHeightの中身の高さが親Widgetより高 くなった場合のレイアウト崩れを防止
27. 対処法３ - IntrinsicHeight SingleChildScrollViewの内部で、LayoutBuilderと ConstrainedBoxを使用し、minHeightを親Widgetの高さと する IntrinsicHeightを使用し、SpacerやExpandedがScrollView の高さを無限大にしてしまうことを防ぐ キーボード表示による画面レイアウト調整に対処しながら、 当初目的としていたレイアウトの作成を達成できた
28. 対処法３ - IntrinsicHeight 注意点 IntrinsicHeightは計算コストが高い 最悪 O(N^2) This class is relatively expensive, because it adds a speculative layout pass before the final layout phase. Avoid using it where possible. In the worst case, this widget can result in a layout that is O(N²) in the depth of the tree. 複雑なレイアウト構成ではできれば避けたい
29. References • 公式ドキュメント ◦ https://api.flutter.dev/flutter/widgets/SingleChildScrollView-class.html • GitHub Issue ◦ https://github.com/flutter/flutter/issues/18711 • 以前書いたブログ記事 ◦ https://iganin.hatenablog.com/entry/2021/09/04/152752
