1. 2016 0713 JapanTaxi株式会社 CTO 岩⽥和宏 1
2. 2 1. ⾃⼰紹介(1分) JapanTaxi株式会社 取締役CTO ・タクシー配⾞関連アプリ ・ハードウェア製品 株式会社IRIS 取締役 ・移動サイネージ広告事業 ・ソラコムIoTカンファレンス 登壇 ・Maker Faire Tokyo出展 ・AWS ソリューション Day 2016登壇

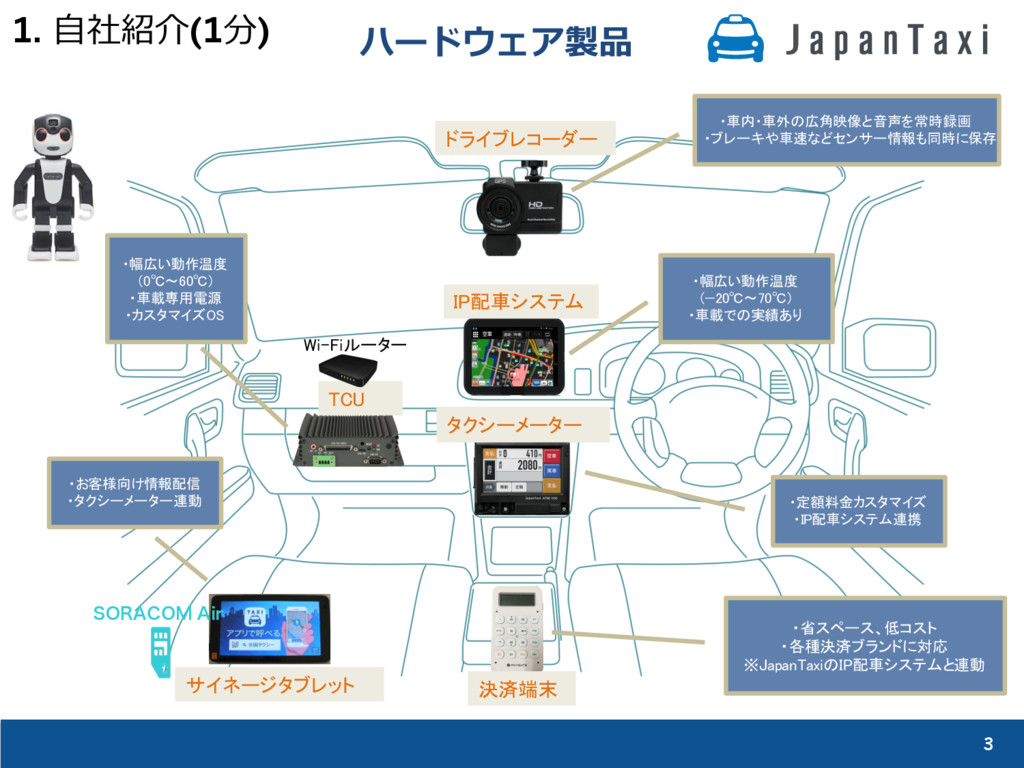

3. 3 ハードウェア製品 IP配車システム TCU ・幅広い動作温度 （−20℃〜70℃） ・車載での実績あり ・幅広い動作温度 （0℃〜60℃） ・車載専用電源 ・カスタマイズOS ・省スペース、低コスト ・各種決済ブランドに対応 ※JapanTaxiのIP配車システムと連動 決済端末 タクシーメーター ・定額料金カスタマイズ ・IP配車システム連携 ・車内・車外の広角映像と音声を常時録画 ・ブレーキや車速などセンサー情報も同時に保存 サイネージタブレット ・お客様向け情報配信 ・タクシーメーター連動 ドライブレコーダー Wi-Fiルーター 403"$0.
   "JS
   1. ⾃社紹介(1分)

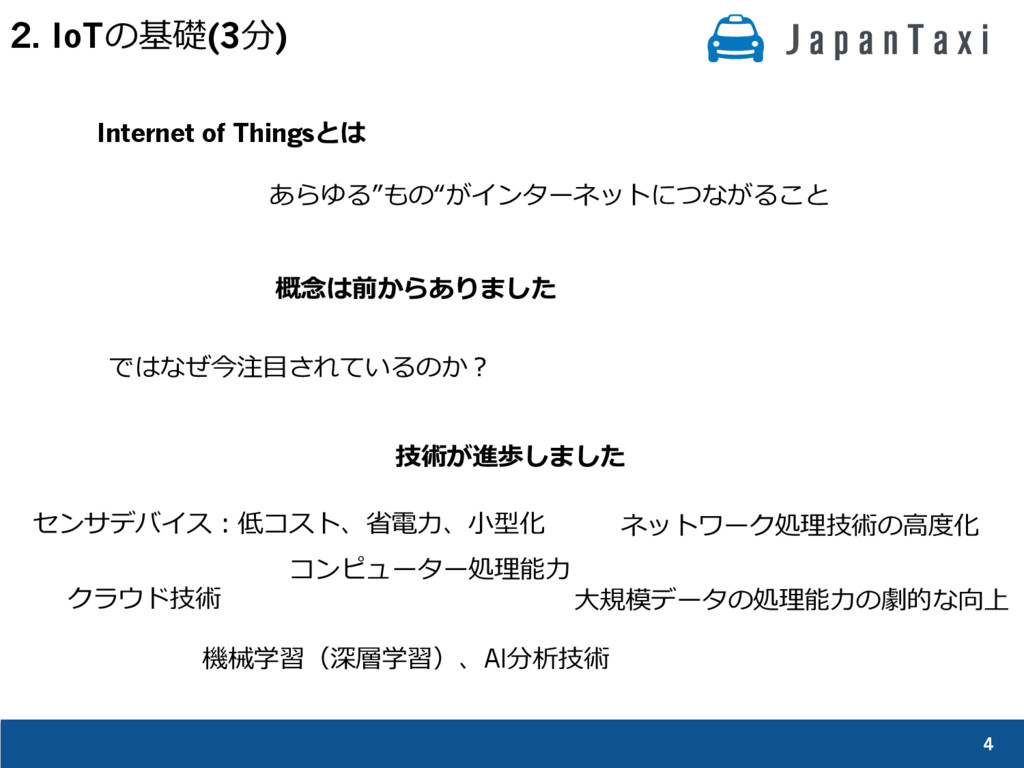

4. 4 2. IoTの基礎(3分) Internet of Thingsとは あらゆる”もの“がインターネットにつながること 概念は前からありました ではなぜ今注⽬されているのか？ 技術が進歩しました センサデバイス：低コスト、省電⼒、⼩型化 クラウド技術 コンピューター処理能⼒ ネットワーク処理技術の⾼度化 ⼤規模データの処理能⼒の劇的な向上 機械学習（深層学習）、AI分析技術

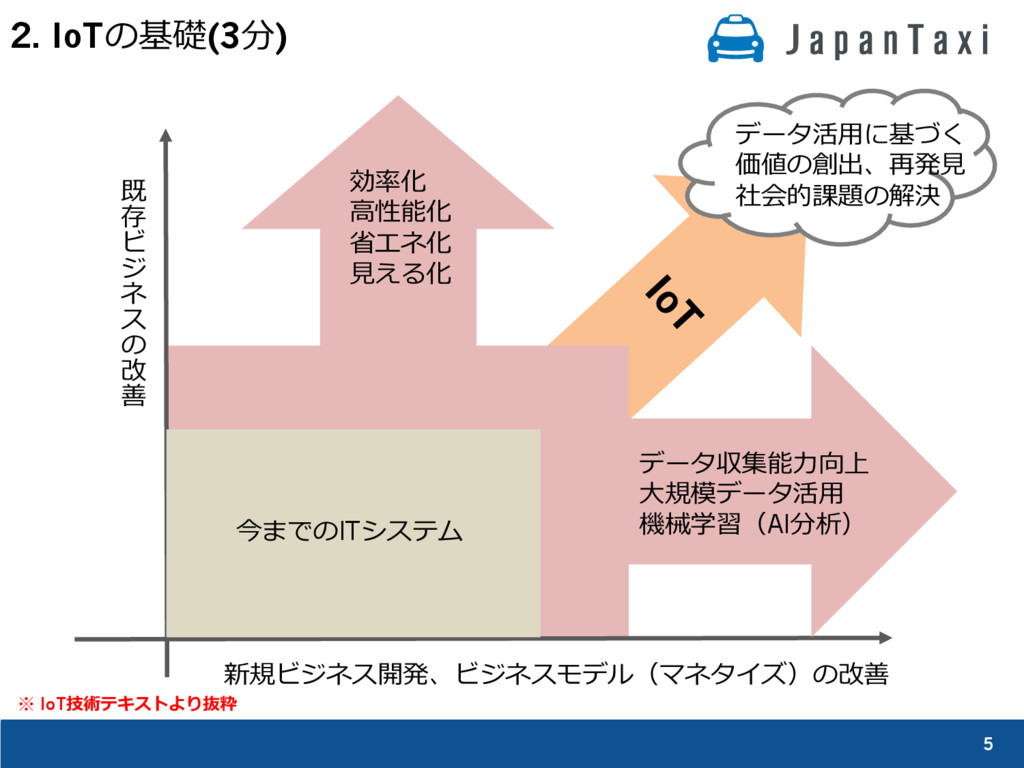

5. 5 2. IoTの基礎(3分) 今までのITシステム 既 存 ビ ジ ネ ス の 改 善 新規ビジネス開発、ビジネスモデル（マネタイズ）の改善 効率化 ⾼性能化 省エネ化 ⾒える化 データ収集能⼒向上 ⼤規模データ活⽤ 機械学習（AI分析） データ活⽤に基づく 価値の創出、再発⾒ 社会的課題の解決 ※ IoT技術テキストより抜粋

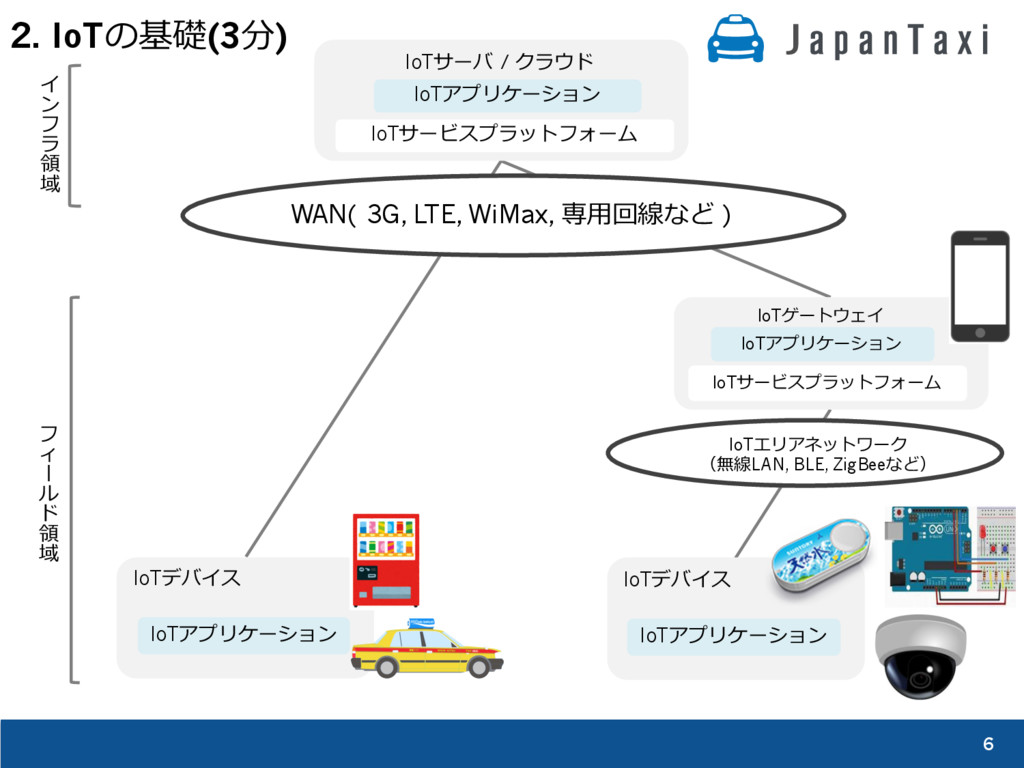

6. 6 2. IoTの基礎(3分) IoTサーバ / クラウド IoTアプリケーション IoTサービスプラットフォーム WAN( 3G, LTE, WiMax, 専⽤回線など ) IoTデバイス IoTアプリケーション IoTデバイス IoTアプリケーション IoTエリアネットワーク （無線LAN, BLE, ZigBeeなど） IoTゲートウェイ IoTアプリケーション IoTサービスプラットフォーム イ ン フ ラ 領 域 フ ィ ル ド 領 域

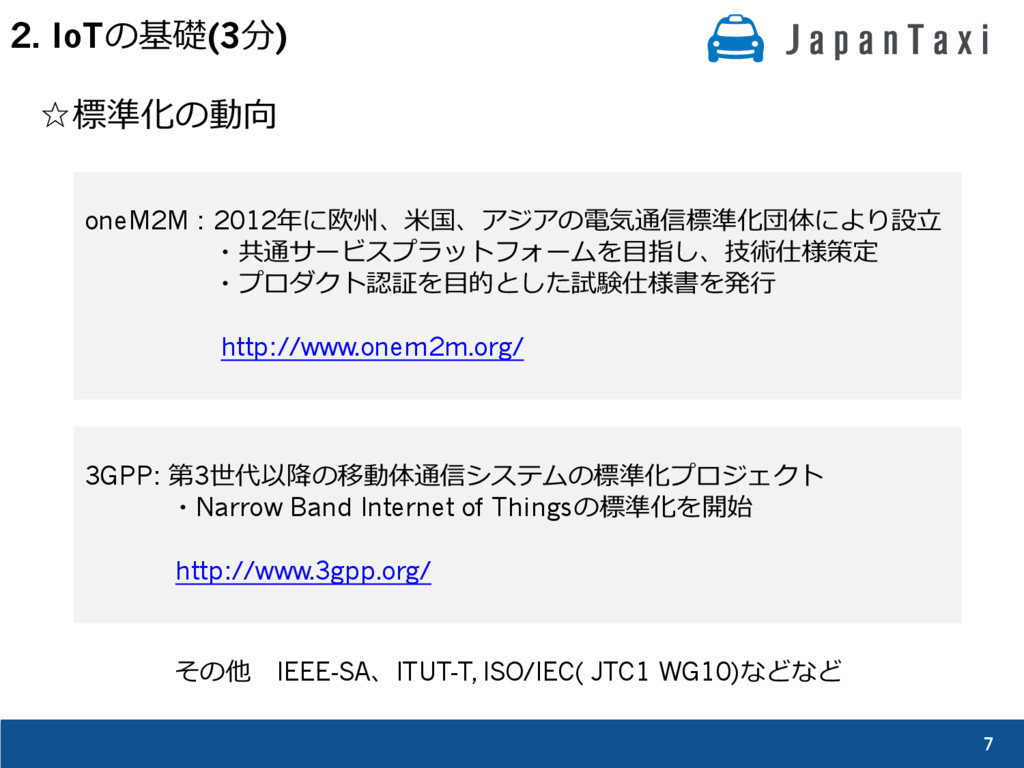

7. 7 ☆標準化の動向 2. IoTの基礎(3分) oneM2M : 2012年に欧州、⽶国、アジアの電気通信標準化団体により設⽴ ・共通サービスプラットフォームを⽬指し、技術仕様策定 ・プロダクト認証を⽬的とした試験仕様書を発⾏ http://www.onem2m.org/ 3GPP: 第3世代以降の移動体通信システムの標準化プロジェクト ・Narrow Band Internet of Thingsの標準化を開始 http://www.3gpp.org/ その他 IEEE-SA、ITUT-T, ISO/IEC( JTC1 WG10)などなど

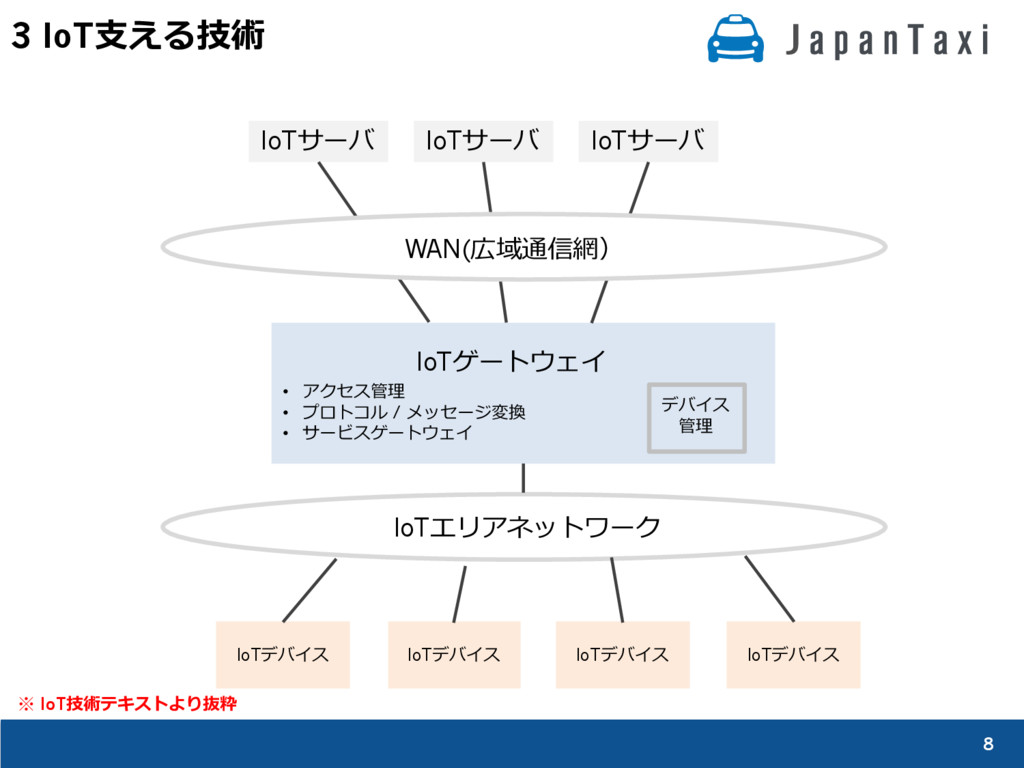

8. 8 3 IoT⽀える技術 IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網） ※ IoT技術テキストより抜粋

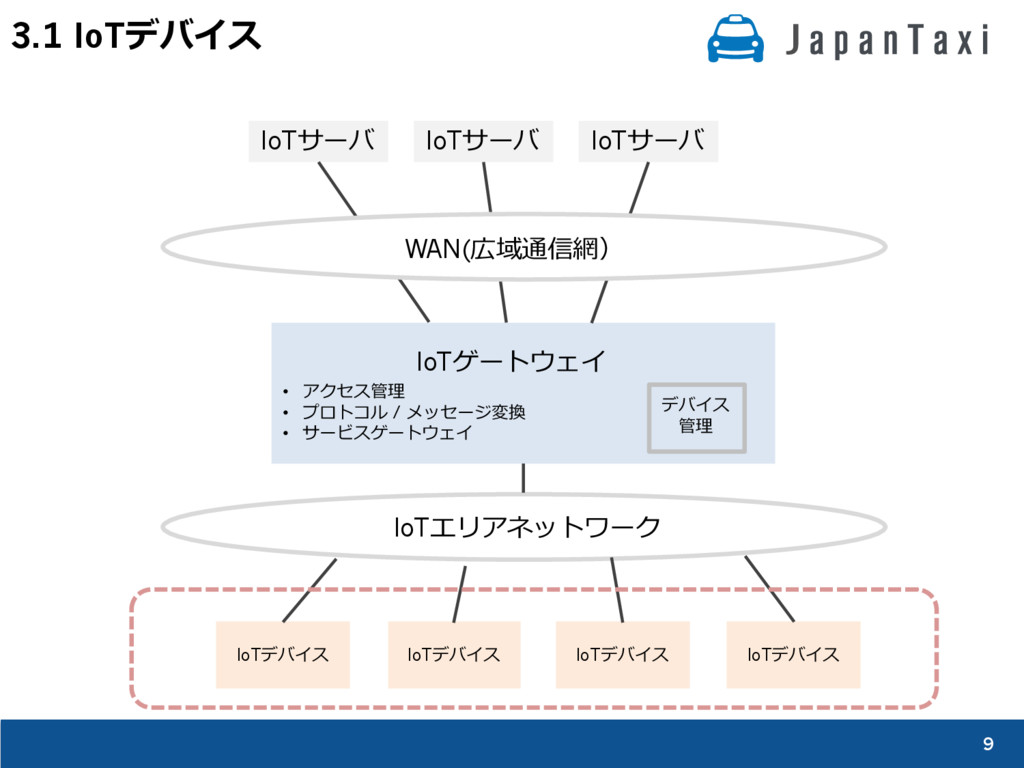

9. 9 3.1 IoTデバイス IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網）

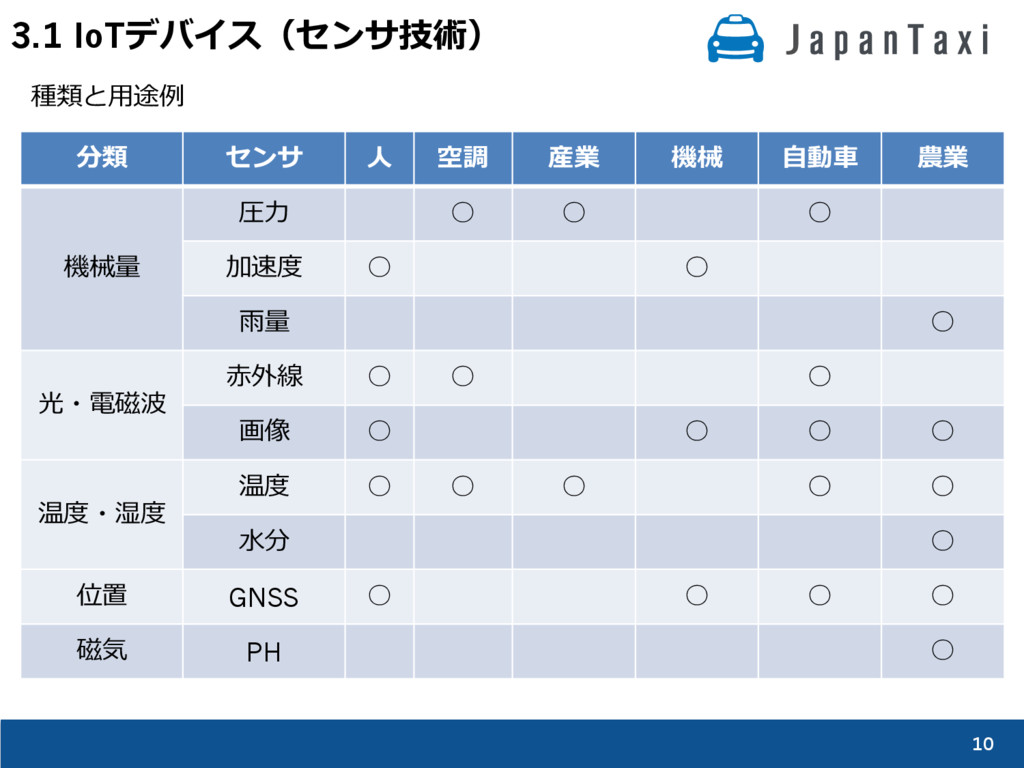

10. 10 3.1 IoTデバイス（センサ技術） 分類 センサ ⼈ 空調 産業 機械 ⾃動⾞ 農業 機械量 圧⼒ ◦ ◦ ◦ 加速度 ◦ ◦ ⾬量 ◦ 光・電磁波 ⾚外線 ◦ ◦ ◦ 画像 ◦ ◦ ◦ ◦ 温度・湿度 温度 ◦ ◦ ◦ ◦ ◦ ⽔分 ◦ 位置 GNSS ◦ ◦ ◦ ◦ 磁気 PH ◦ 種類と⽤途例
11. 11 3.1 IoTデバイス

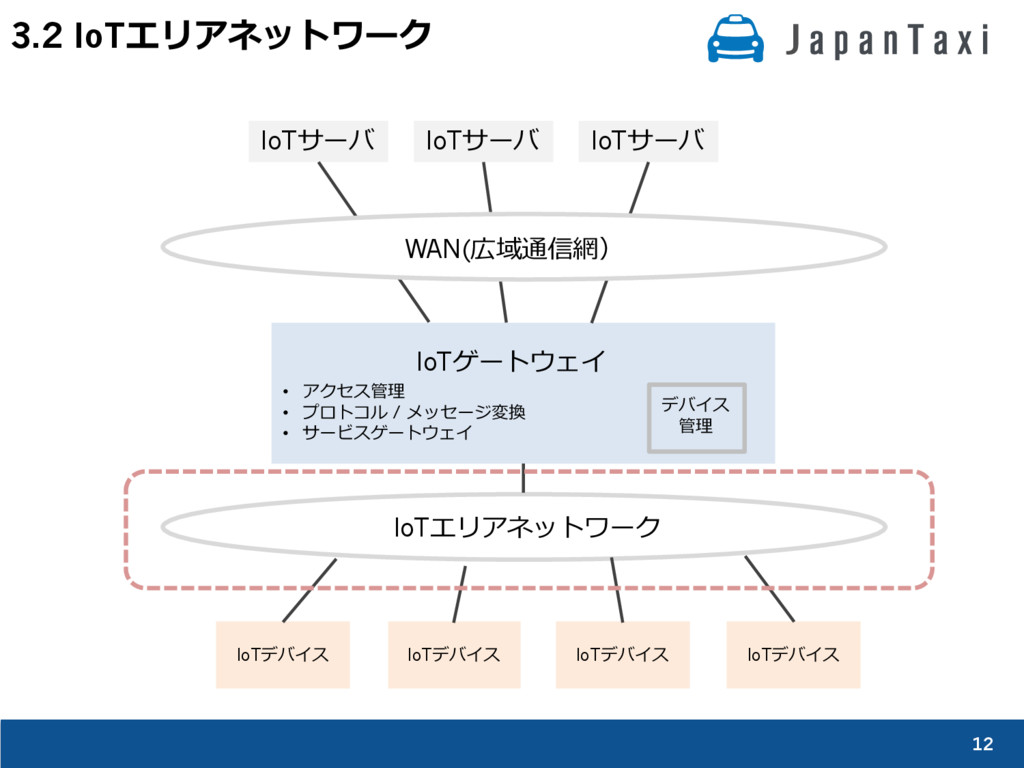

12. 12 3.2 IoTエリアネットワーク IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網）

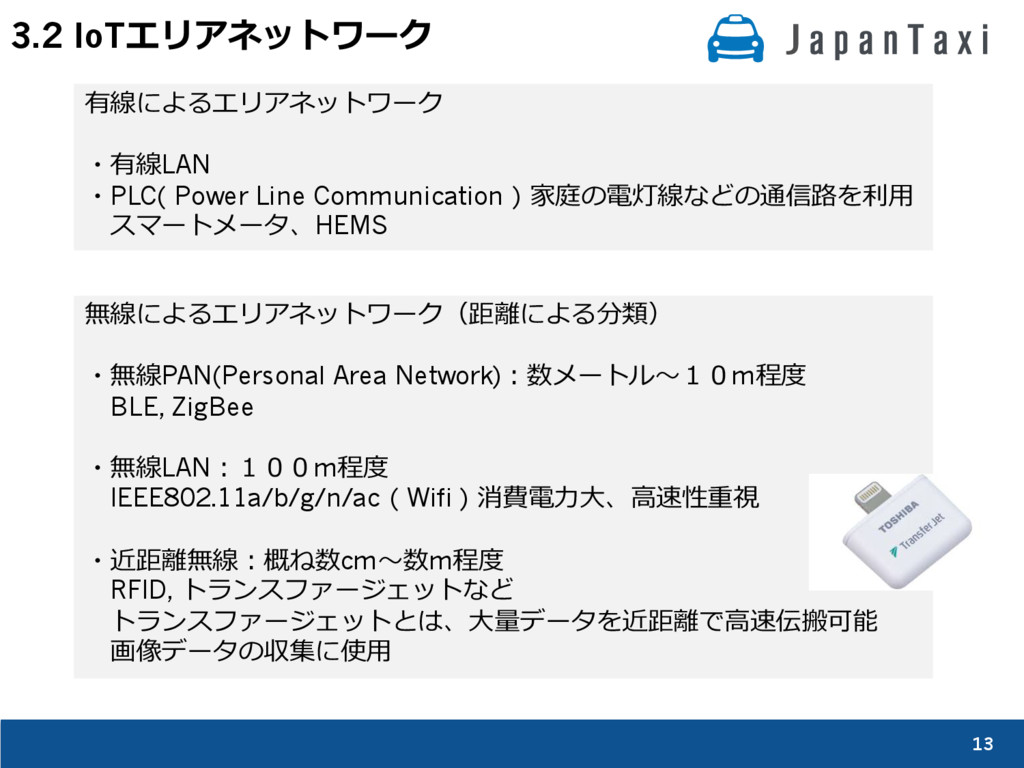

13. 13 3.2 IoTエリアネットワーク 有線によるエリアネットワーク ・有線LAN ・PLC( Power Line Communication ) 家庭の電灯線などの通信路を利⽤ スマートメータ、HEMS 無線によるエリアネットワーク（距離による分類） ・無線PAN(Personal Area Network)：数メートル〜１０m程度 BLE, ZigBee ・無線LAN：１００m程度 IEEE802.11a/b/g/n/ac ( Wifi ) 消費電⼒⼤、⾼速性重視 ・近距離無線：概ね数cm〜数m程度 RFID, トランスファージェットなど トランスファージェットとは、⼤量データを近距離で⾼速伝搬可能 画像データの収集に使⽤

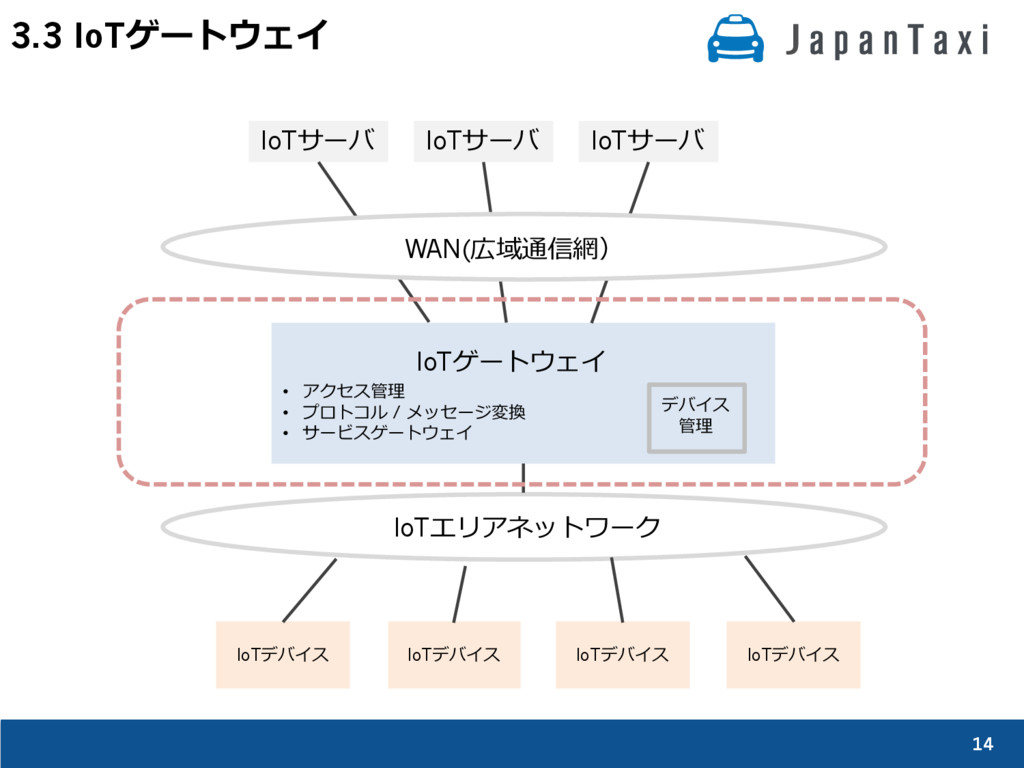

14. 14 3.3 IoTゲートウェイ IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網）

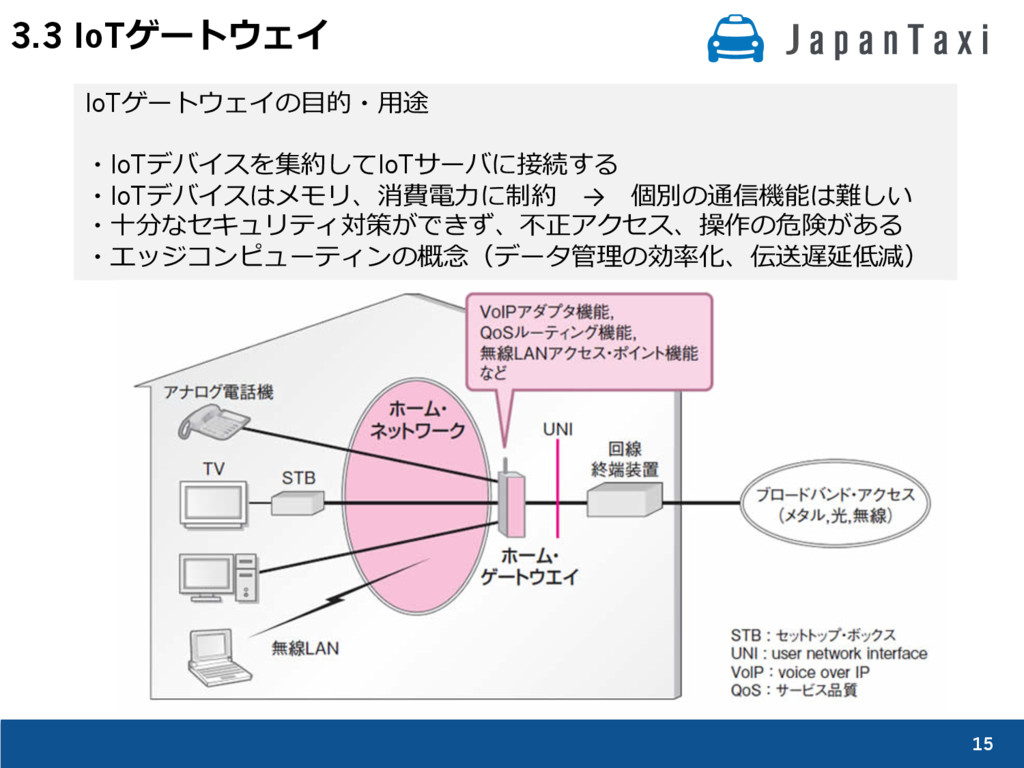

15. 15 3.3 IoTゲートウェイ IoTゲートウェイの⽬的・⽤途 ・IoTデバイスを集約してIoTサーバに接続する ・IoTデバイスはメモリ、消費電⼒に制約 → 個別の通信機能は難しい ・⼗分なセキュリティ対策ができず、不正アクセス、操作の危険がある ・エッジコンピューティンの概念（データ管理の効率化、伝送遅延低減）

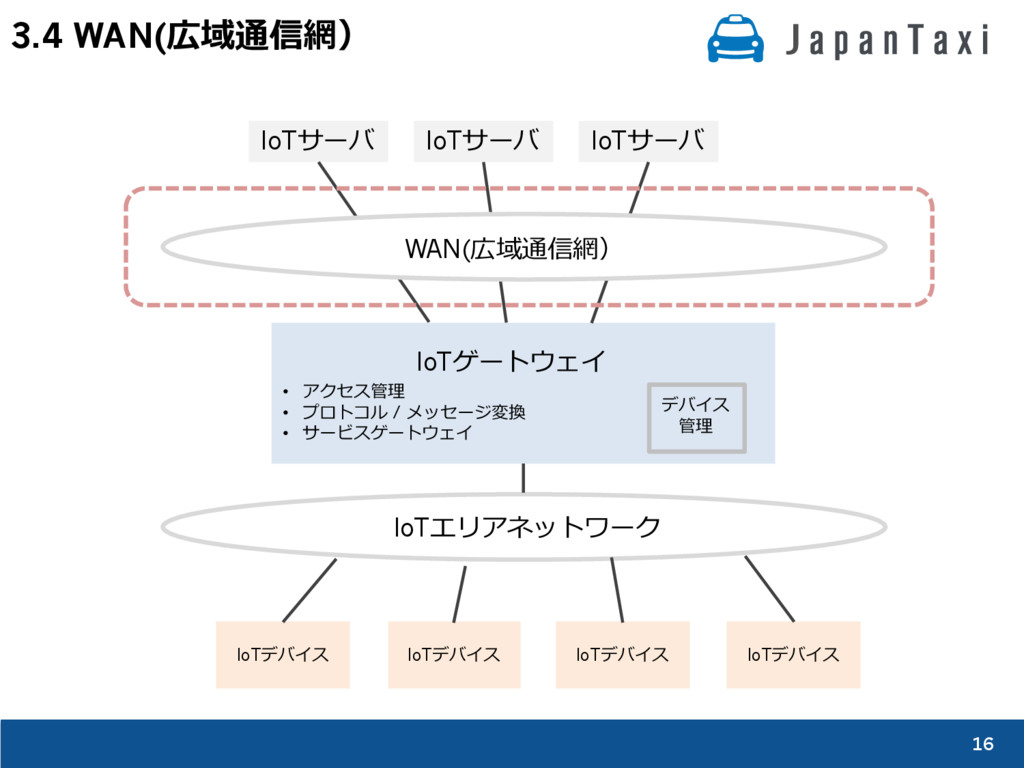

16. 16 3.4 WAN(広域通信網） IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網）

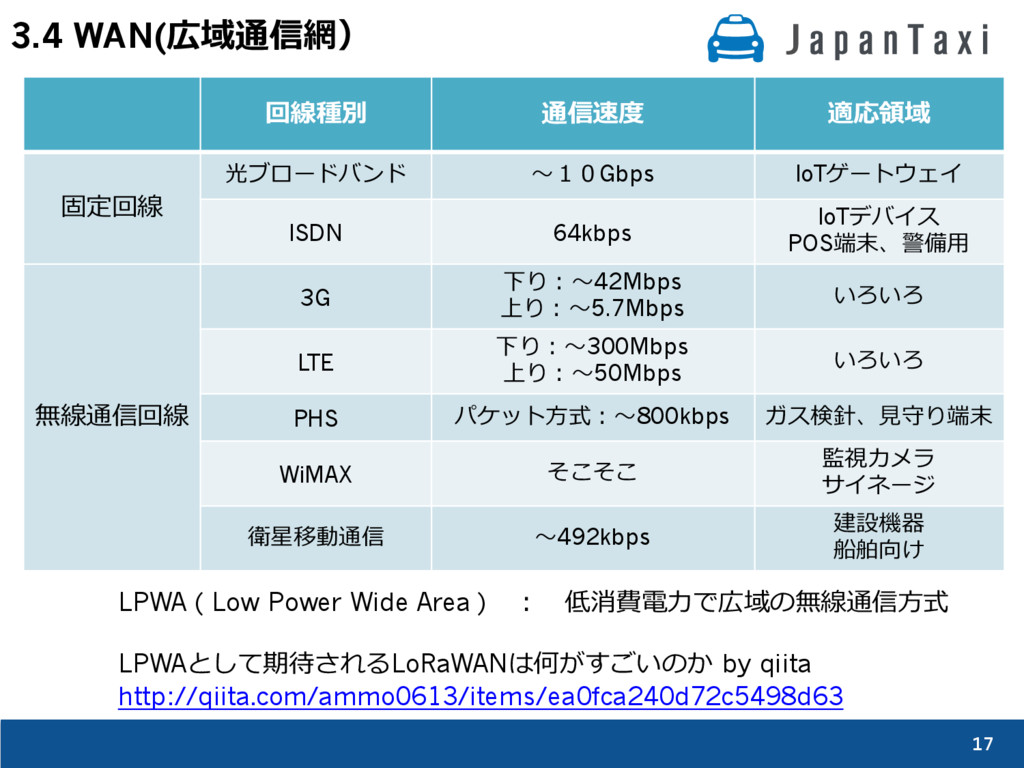

17. 17 3.4 WAN(広域通信網） 回線種別 通信速度 適応領域 固定回線 光ブロードバンド 〜１０Gbps IoTゲートウェイ ISDN 64kbps IoTデバイス POS端末、警備⽤ 無線通信回線 3G 下り：〜42Mbps 上り：〜5.7Mbps いろいろ LTE 下り：〜300Mbps 上り：〜50Mbps いろいろ PHS パケット⽅式：〜800kbps ガス検針、⾒守り端末 WiMAX そこそこ 監視カメラ サイネージ 衛星移動通信 〜492kbps 建設機器 船舶向け LPWA ( Low Power Wide Area ) ： 低消費電⼒で広域の無線通信⽅式 LPWAとして期待されるLoRaWANは何がすごいのか by qiita http://qiita.com/ammo0613/items/ea0fca240d72c5498d63

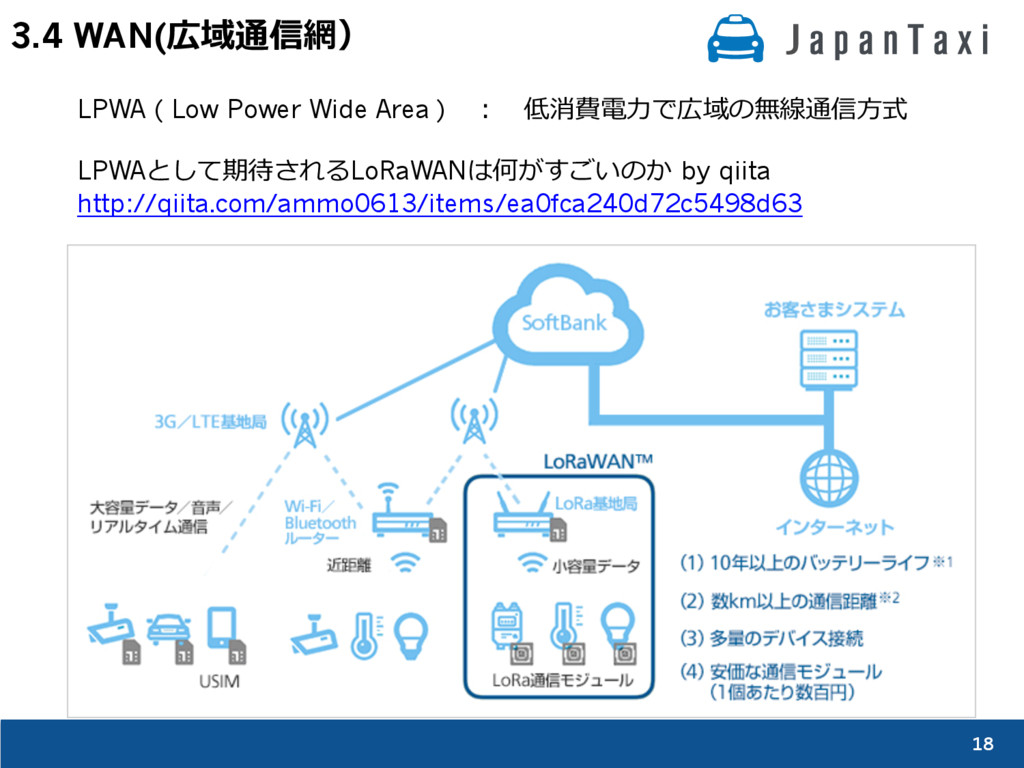

18. 18 LPWA ( Low Power Wide Area ) ： 低消費電⼒で広域の無線通信⽅式 LPWAとして期待されるLoRaWANは何がすごいのか by qiita http://qiita.com/ammo0613/items/ea0fca240d72c5498d63 3.4 WAN(広域通信網）

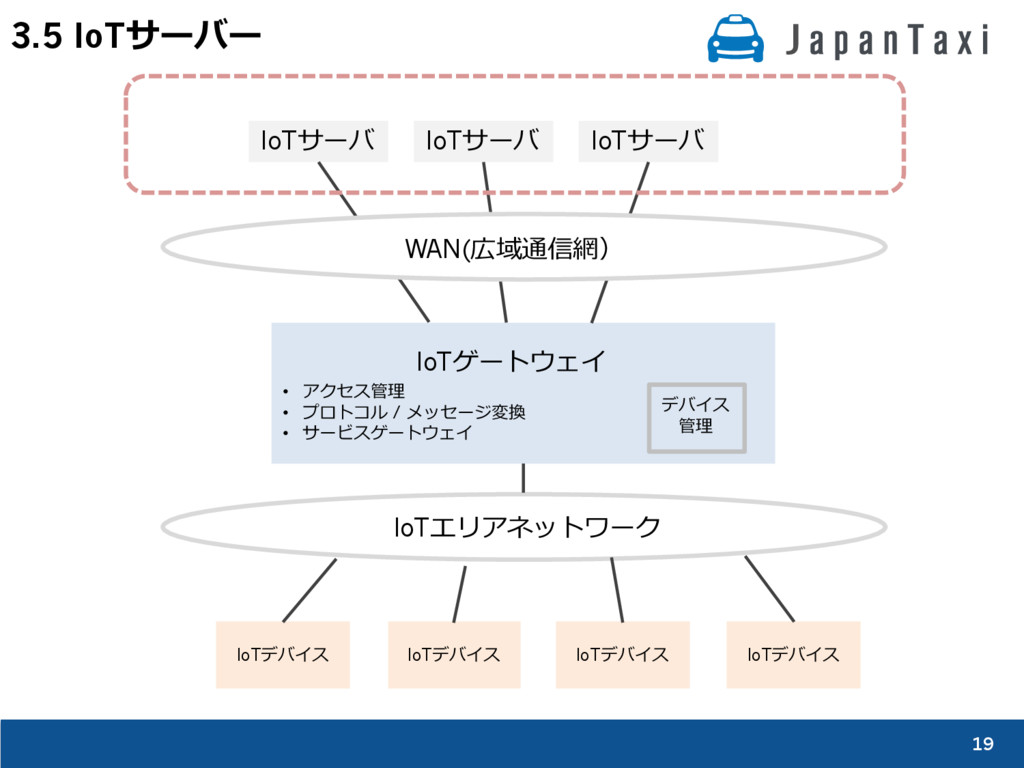

19. 19 3.5 IoTサーバー IoTサーバ IoTサーバ IoTサーバ • アクセス管理 • プロトコル / メッセージ変換 • サービスゲートウェイ IoTゲートウェイ デバイス 管理 IoTエリアネットワーク IoTデバイス IoTデバイス IoTデバイス IoTデバイス WAN(広域通信網）

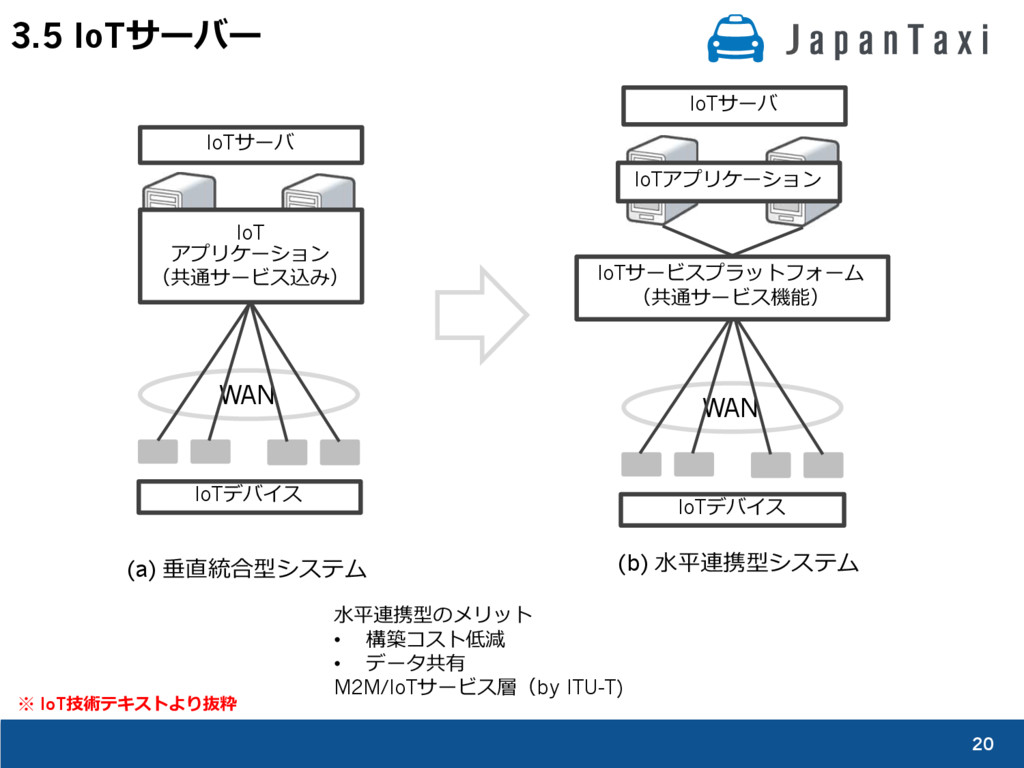

20. 20 3.5 IoTサーバー WAN IoT アプリケーション （共通サービス込み） IoTサーバ IoTデバイス (a) 垂直統合型システム WAN IoTサーバ IoTデバイス (b) ⽔平連携型システム IoTサービスプラットフォーム （共通サービス機能） IoTアプリケーション ⽔平連携型のメリット • 構築コスト低減 • データ共有 M2M/IoTサービス層（by ITU-T) ※ IoT技術テキストより抜粋

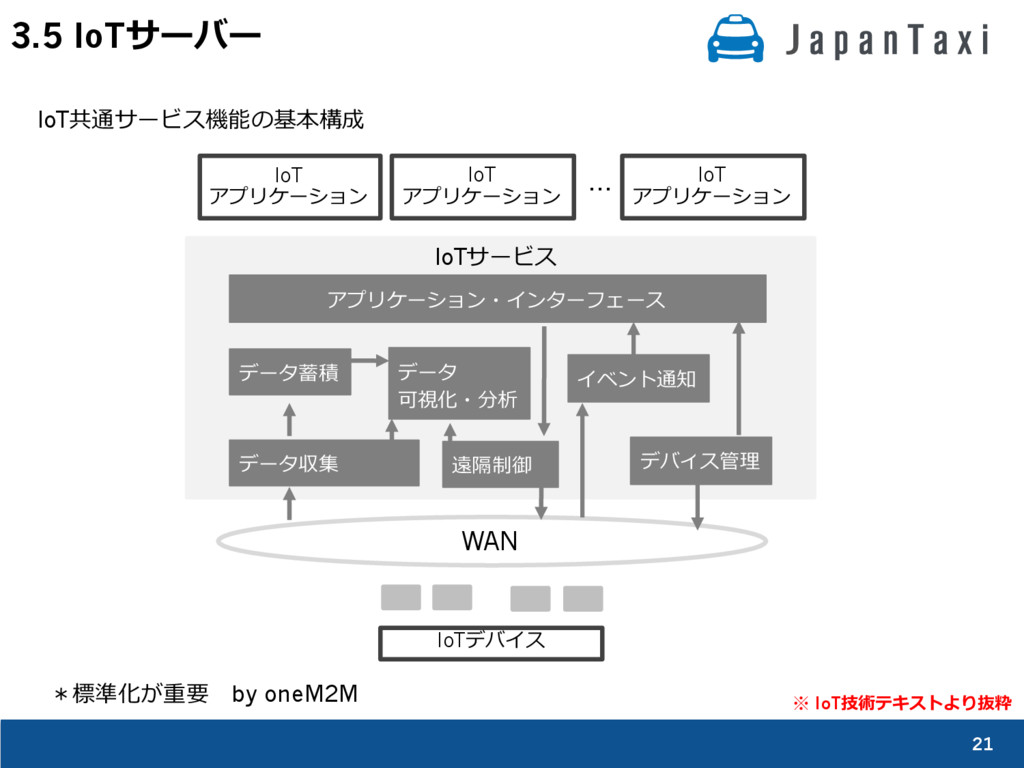

21. 21 3.5 IoTサーバー IoT共通サービス機能の基本構成 WAN IoTデバイス データ収集 遠隔制御 デバイス管理 データ蓄積 アプリケーション・インターフェース IoTサービス データ 可視化・分析 IoT アプリケーション IoT アプリケーション IoT アプリケーション … イベント通知 ＊標準化が重要 by oneM2M ※ IoT技術テキストより抜粋

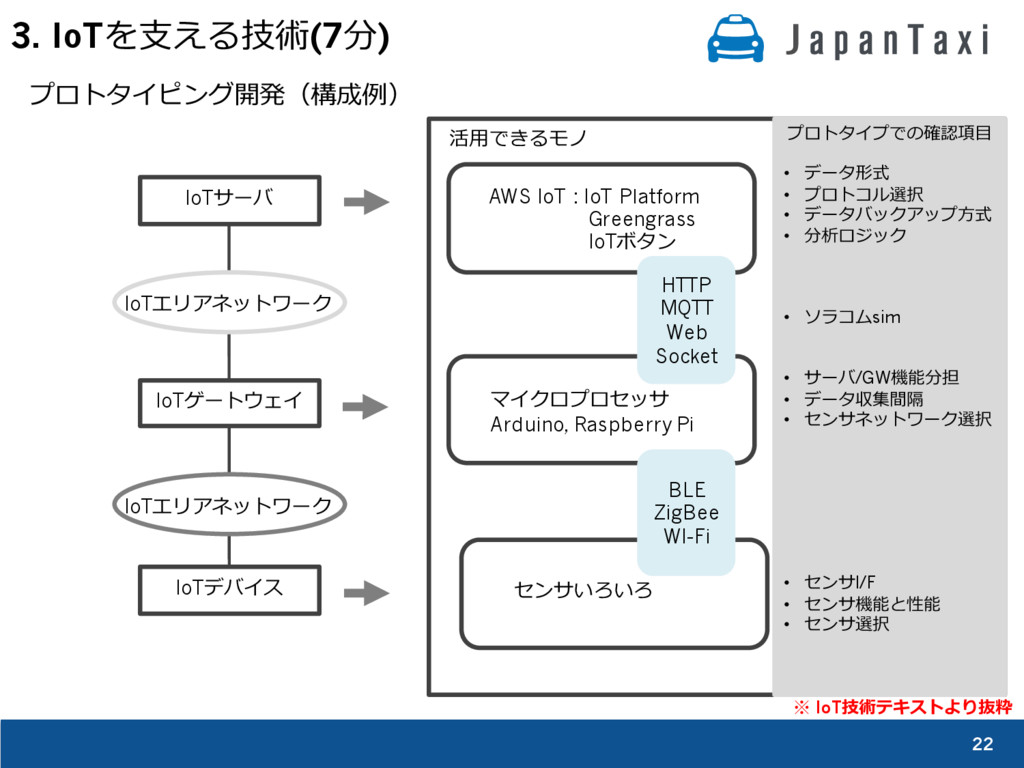

22. 22 3. IoTを⽀える技術(7分) プロトタイピング開発（構成例） IoTデバイス IoTサーバ IoTゲートウェイ IoTエリアネットワーク IoTエリアネットワーク 活⽤できるモノ プロトタイプでの確認項⽬ • データ形式 • プロトコル選択 • データバックアップ⽅式 • 分析ロジック • ソラコムsim • サーバ/GW機能分担 • データ収集間隔 • センサネットワーク選択 • センサI/F • センサ機能と性能 • センサ選択 AWS IoT : IoT Platform Greengrass IoTボタン マイクロプロセッサ Arduino, Raspberry Pi センサいろいろ HTTP MQTT Web Socket BLE ZigBee WI-Fi ※ IoT技術テキストより抜粋

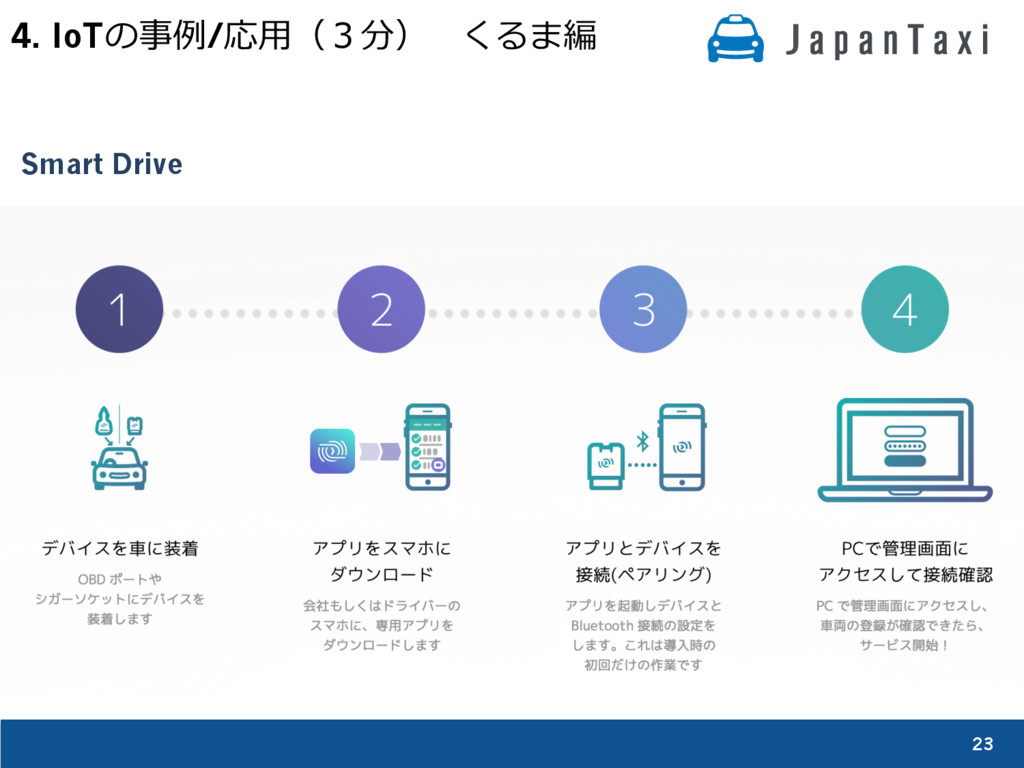

23. 23 4. IoTの事例/応⽤（３分） くるま編 Smart Drive

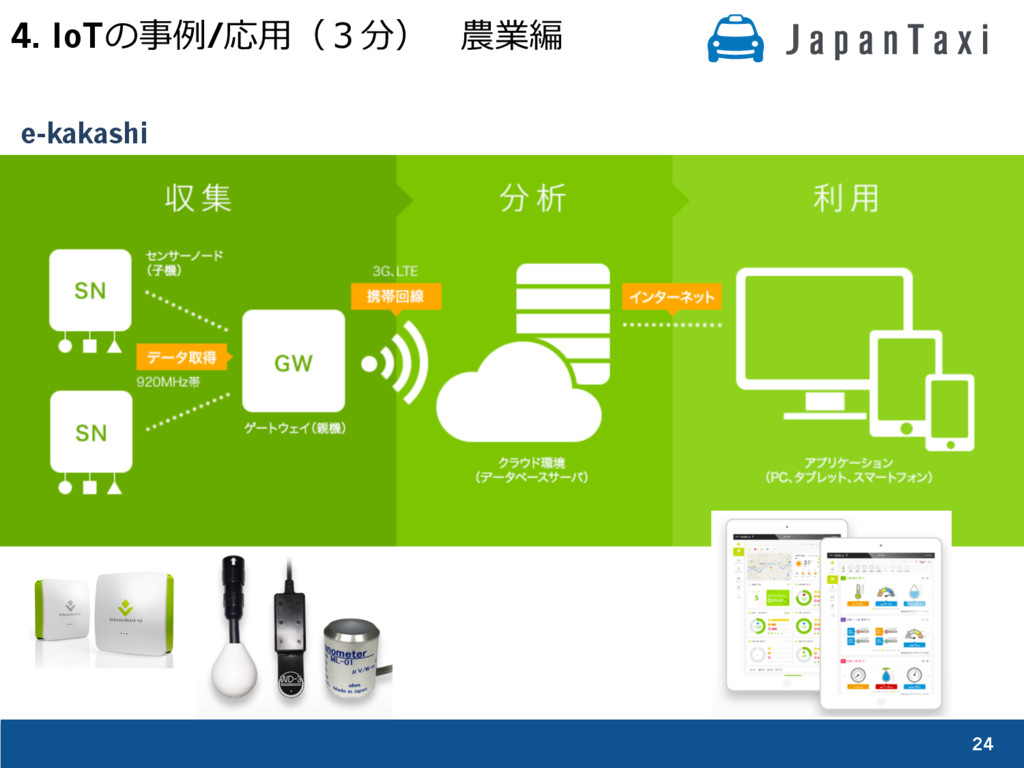

24. 24 4. IoTの事例/応⽤（３分） 農業編 e-kakashi

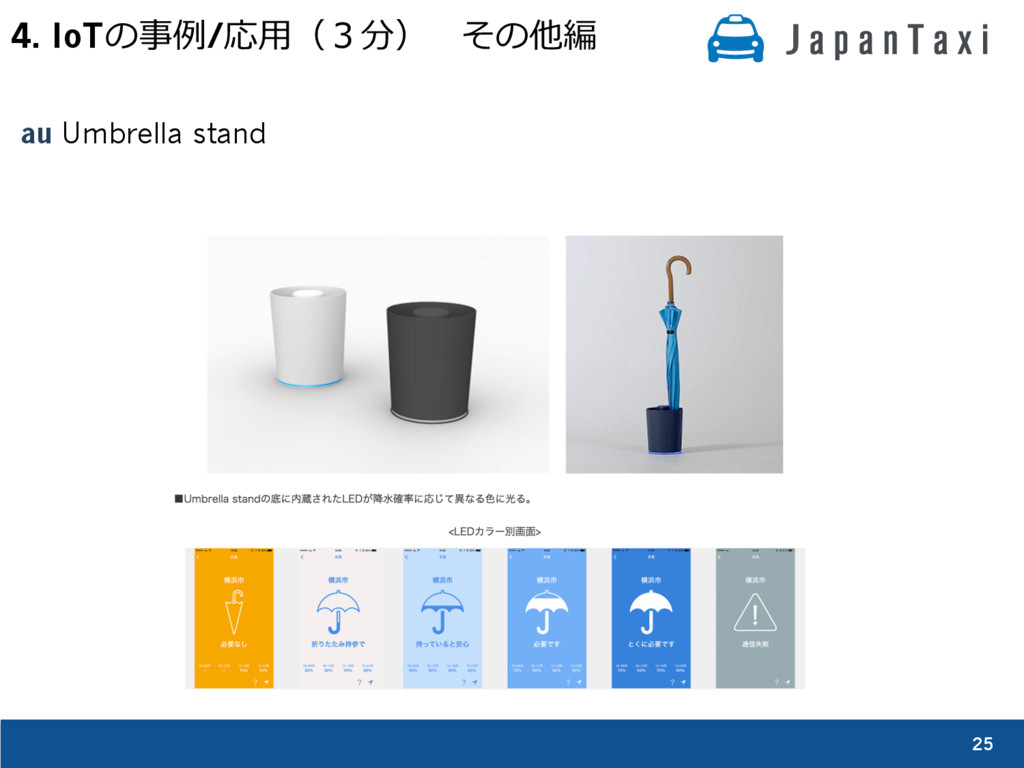

25. 25 4. IoTの事例/応⽤（３分） その他編 au Umbrella stand

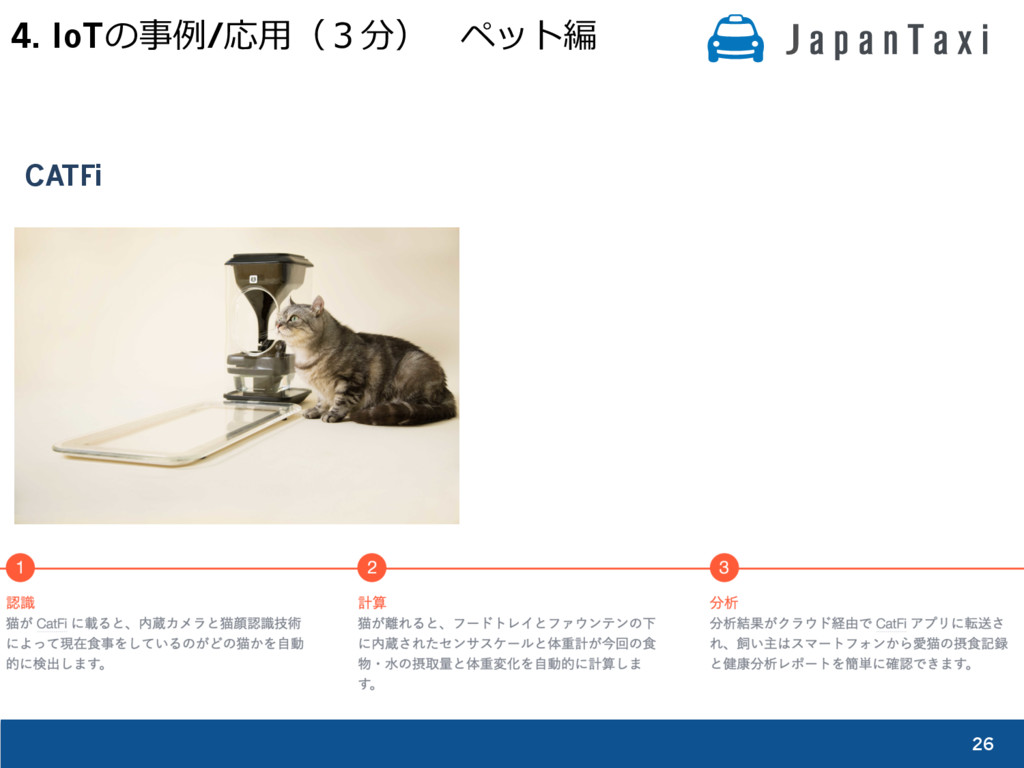

26. 26 4. IoTの事例/応⽤（３分） ペット編 CATFi
