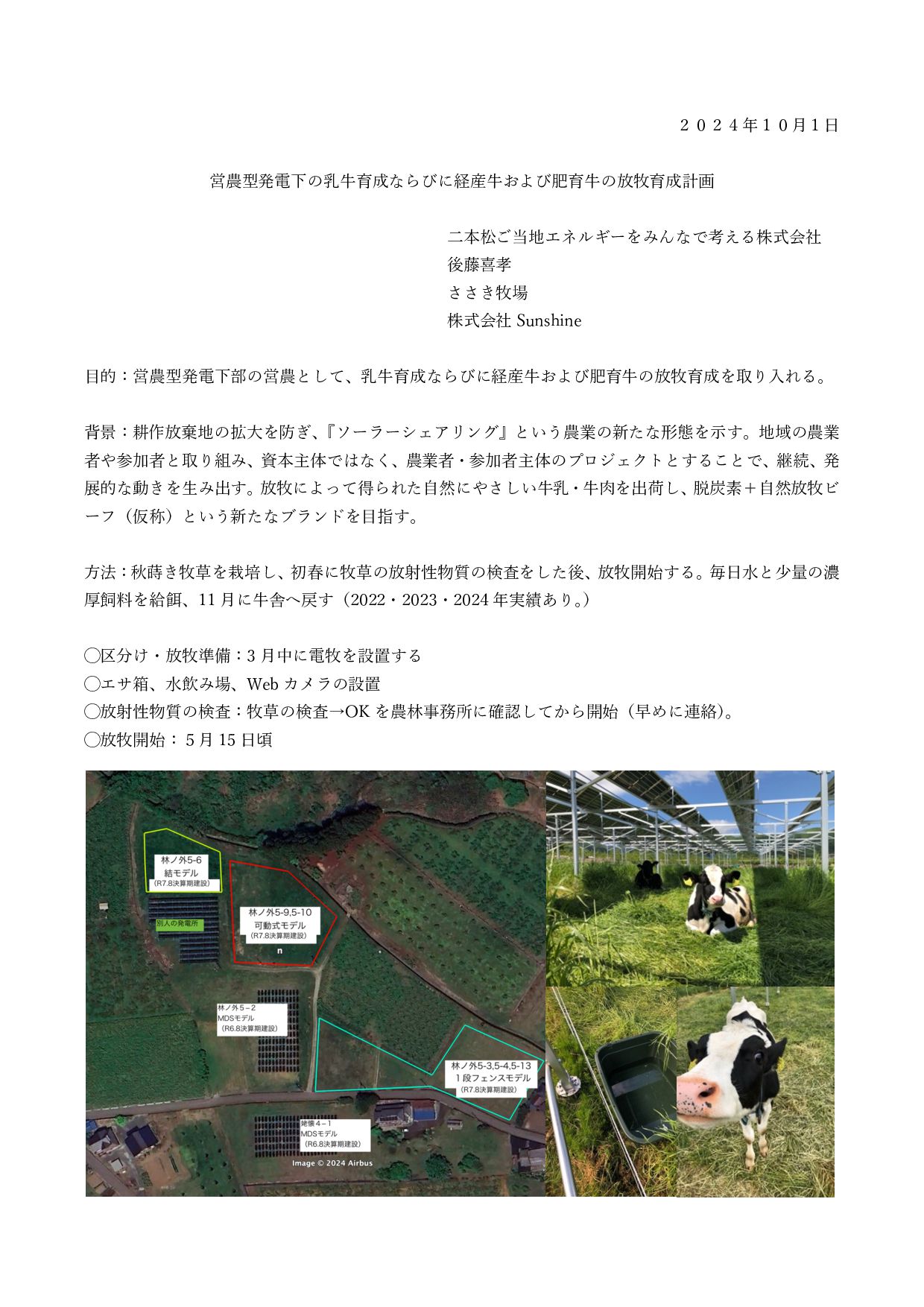

1. ２０２４年１０⽉１⽇ 営農型発電下の乳⽜育成ならびに経産⽜および肥育⽜の放牧育成計画 ⼆本松ご当地エネルギーをみんなで考える株式会社 後藤喜孝 ささき牧場 株式会社 Sunshine ⽬的：営農型発電下部の営農として、乳⽜育成ならびに経産⽜および肥育⽜の放牧育成を取り⼊れる。 背景：耕作放棄地の拡⼤を防ぎ、 『ソーラーシェアリング』という農業の新たな形態を⽰す。地域の農業 者や参加者と取り組み、資本主体ではなく、農業者・参加者主体のプロジェクトとすることで、継続、発 展的な動きを⽣み出す。 放牧によって得られた⾃然にやさしい⽜乳・⽜⾁を出荷し、 脱炭素＋⾃然放牧ビ ーフ（仮称）という新たなブランドを⽬指す。 ⽅法：秋蒔き牧草を栽培し、初春に牧草の放射性物質の検査をした後、放牧開始する。毎⽇⽔と少量の濃 厚飼料を給餌、11 ⽉に⽜舎へ戻す（2022・2023・2024 年実績あり。 ） ◯区分け・放牧準備：3 ⽉中に電牧を設置する ◯エサ箱、⽔飲み場、Web カメラの設置 ◯放射性物質の検査：牧草の検査→OK を農林事務所に確認してから開始（早めに連絡） 。 ◯放牧開始：５⽉ 15 ⽇頃

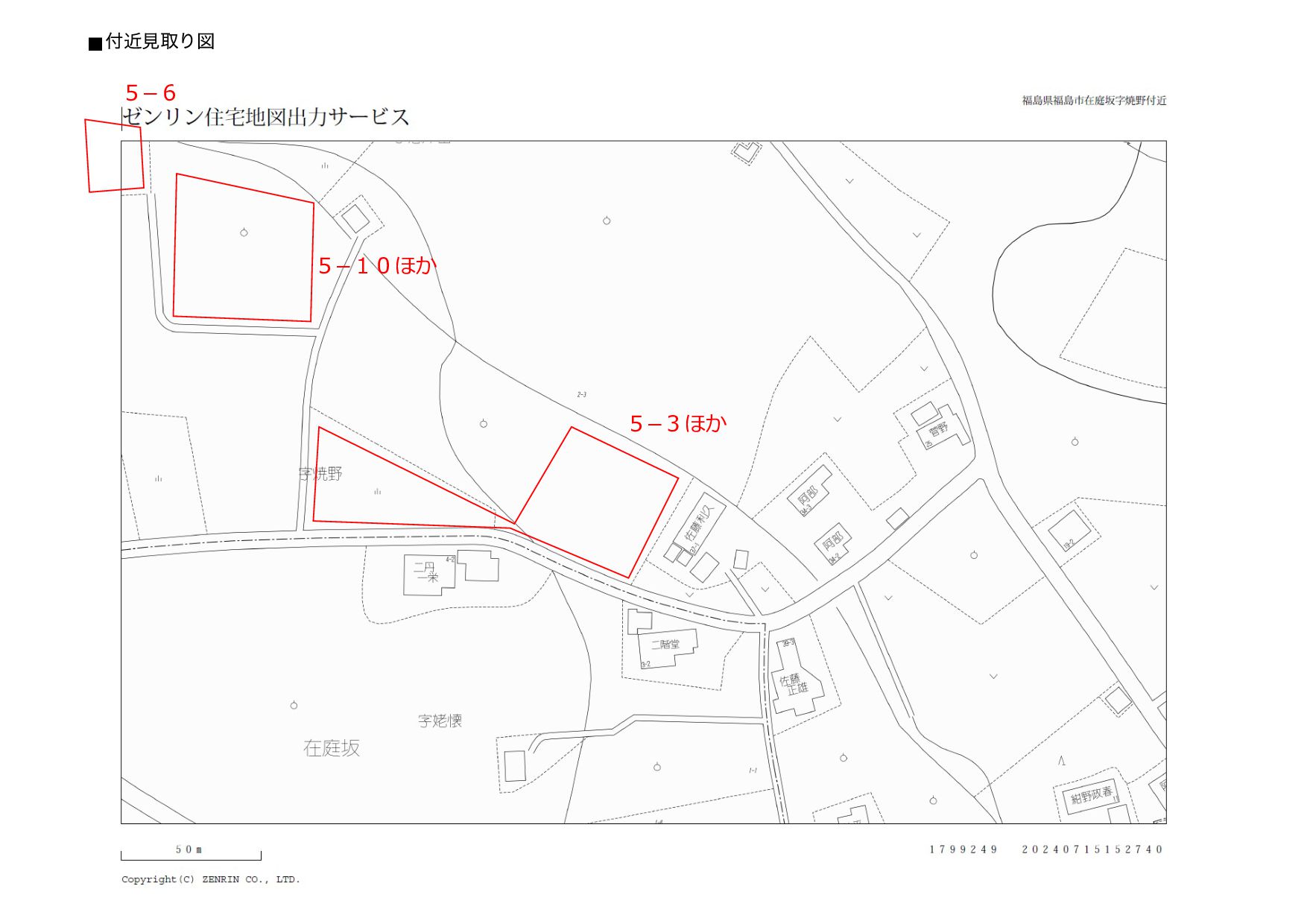

2. ▪案内図 ５­６ ５­１０ほか ５­３ほか ෇ۙݟऔΓਤ

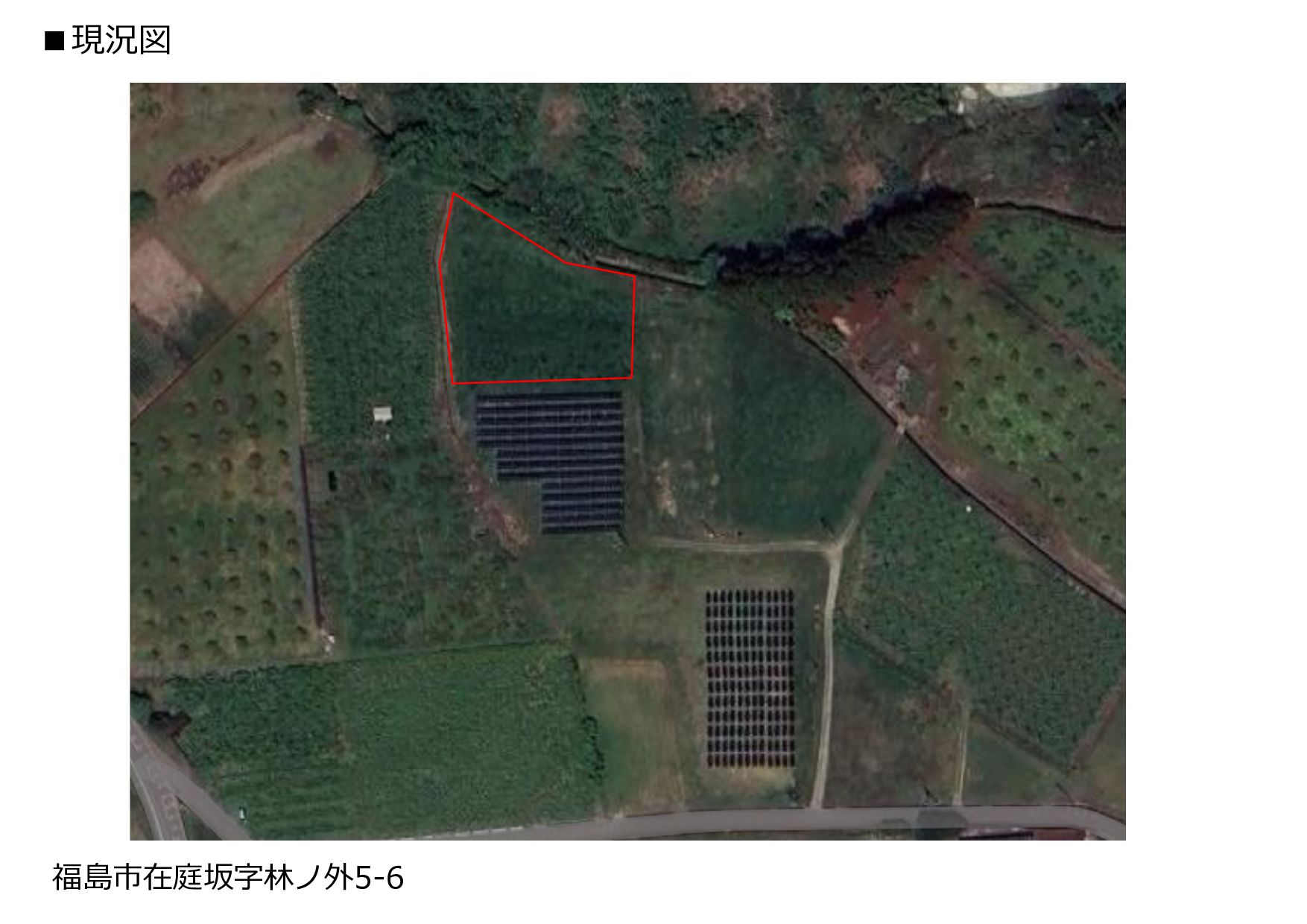

3. ▪現況図 福島市在庭坂字林ノ外5-6

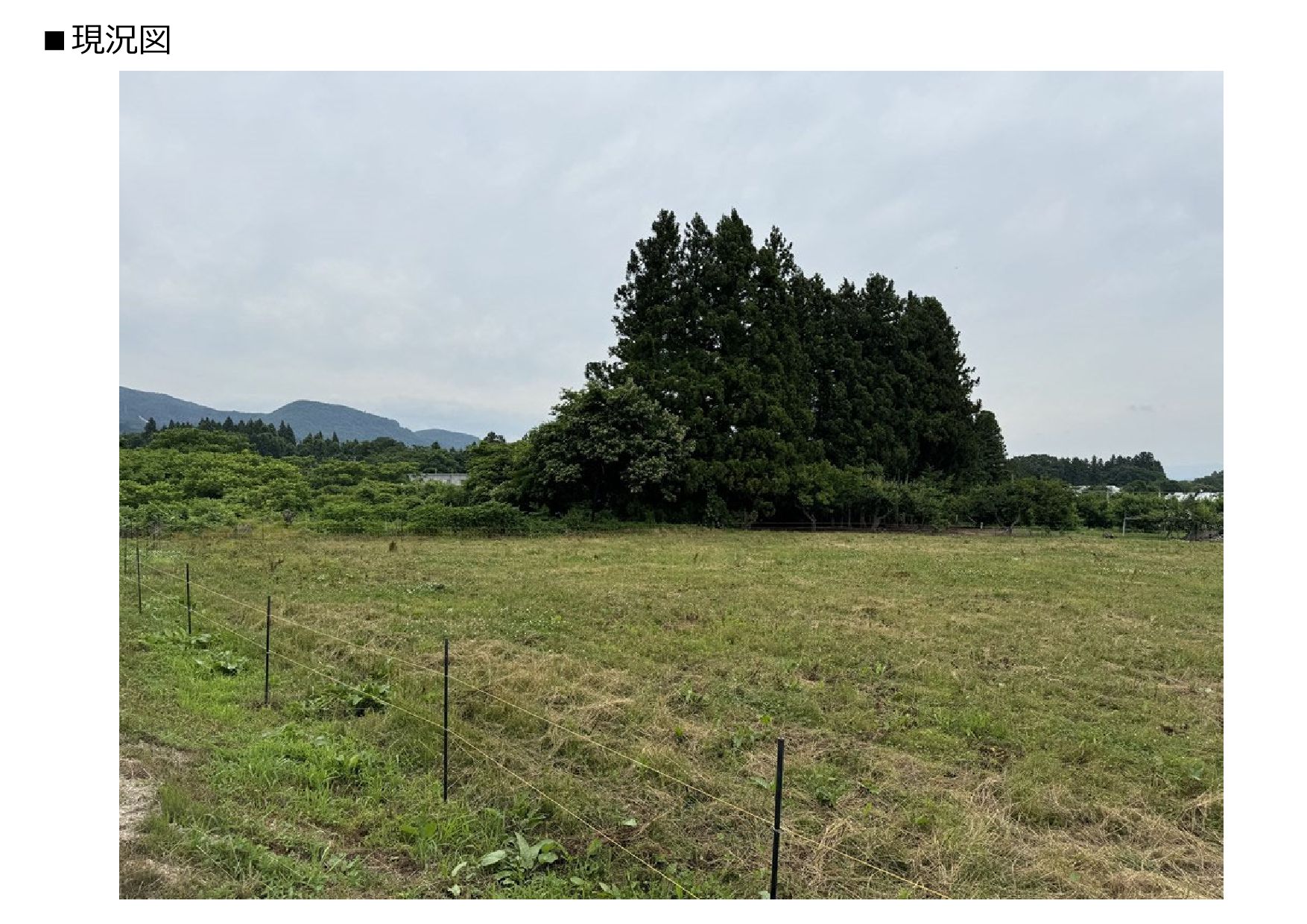

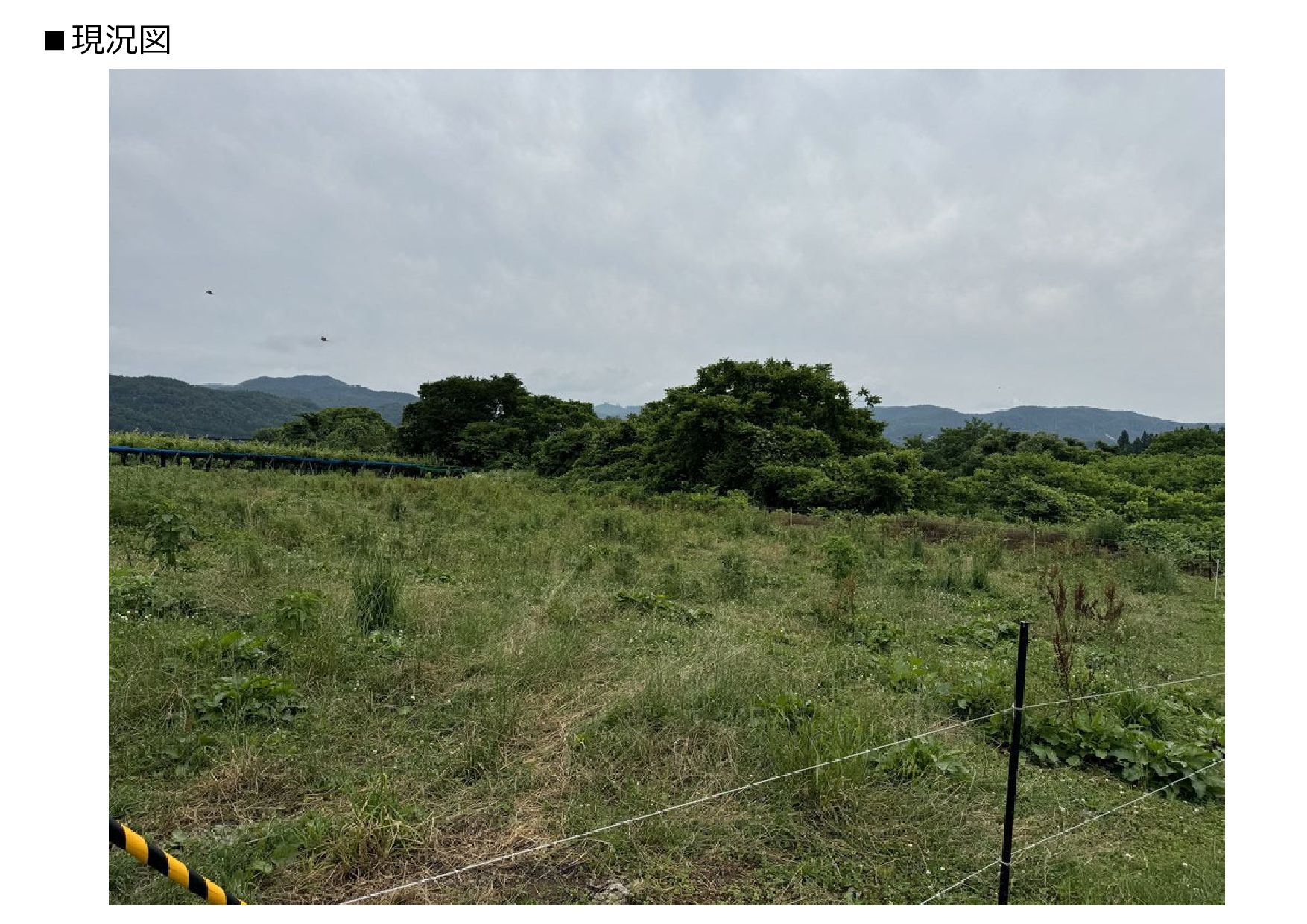

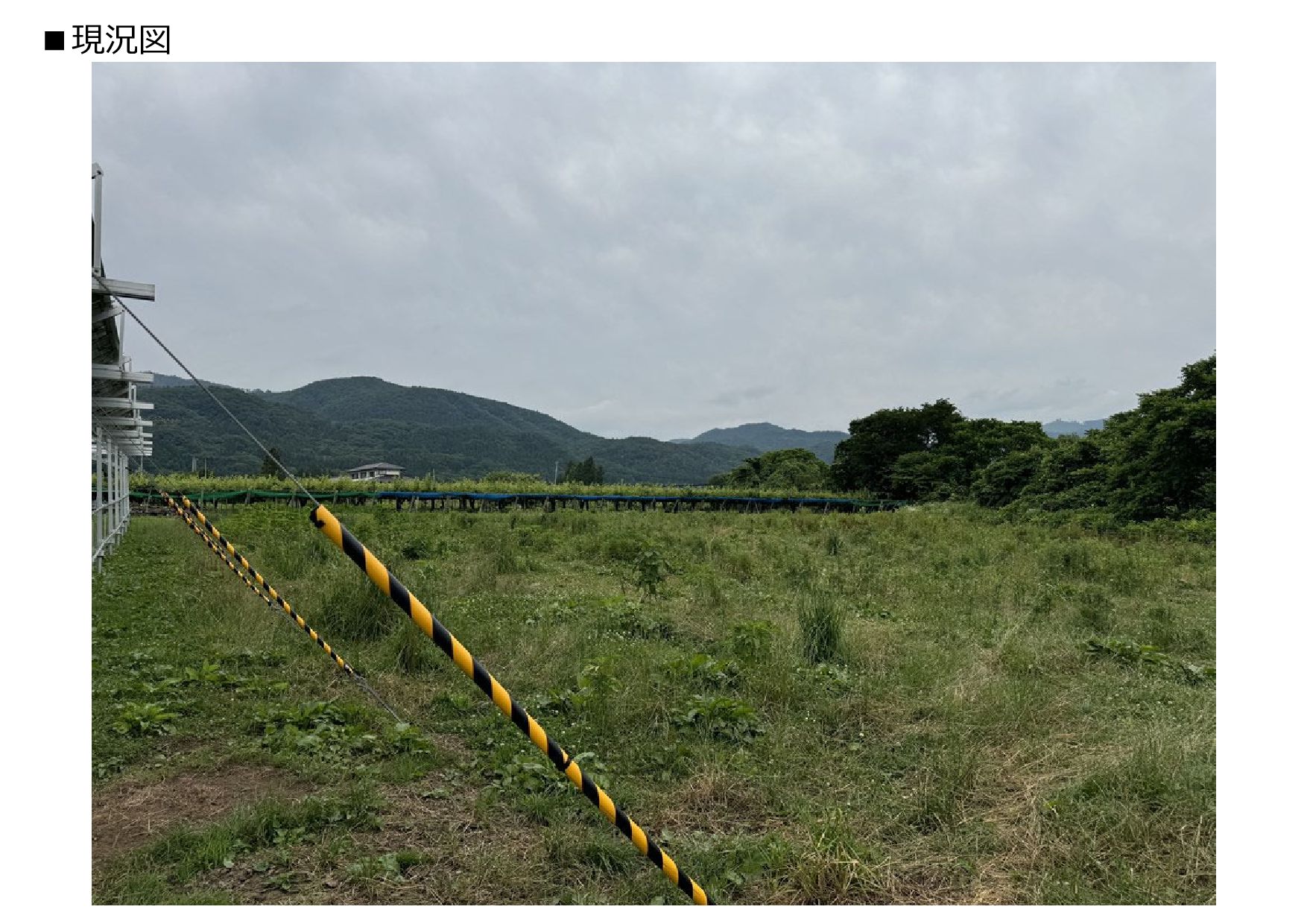

4. ▪現況図
5. ▪現況図

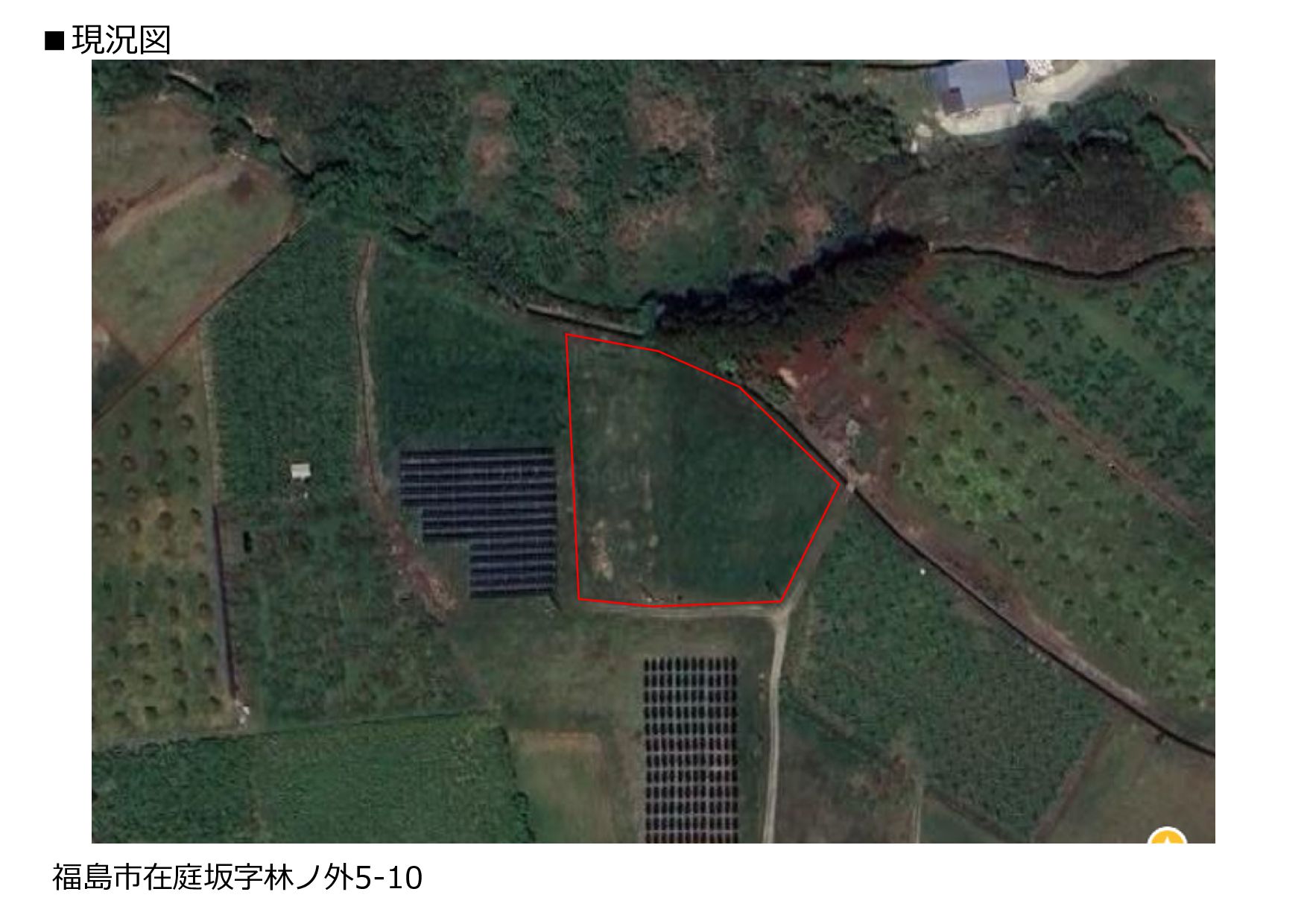

6. ▪現況図 福島市在庭坂字林ノ外5-10

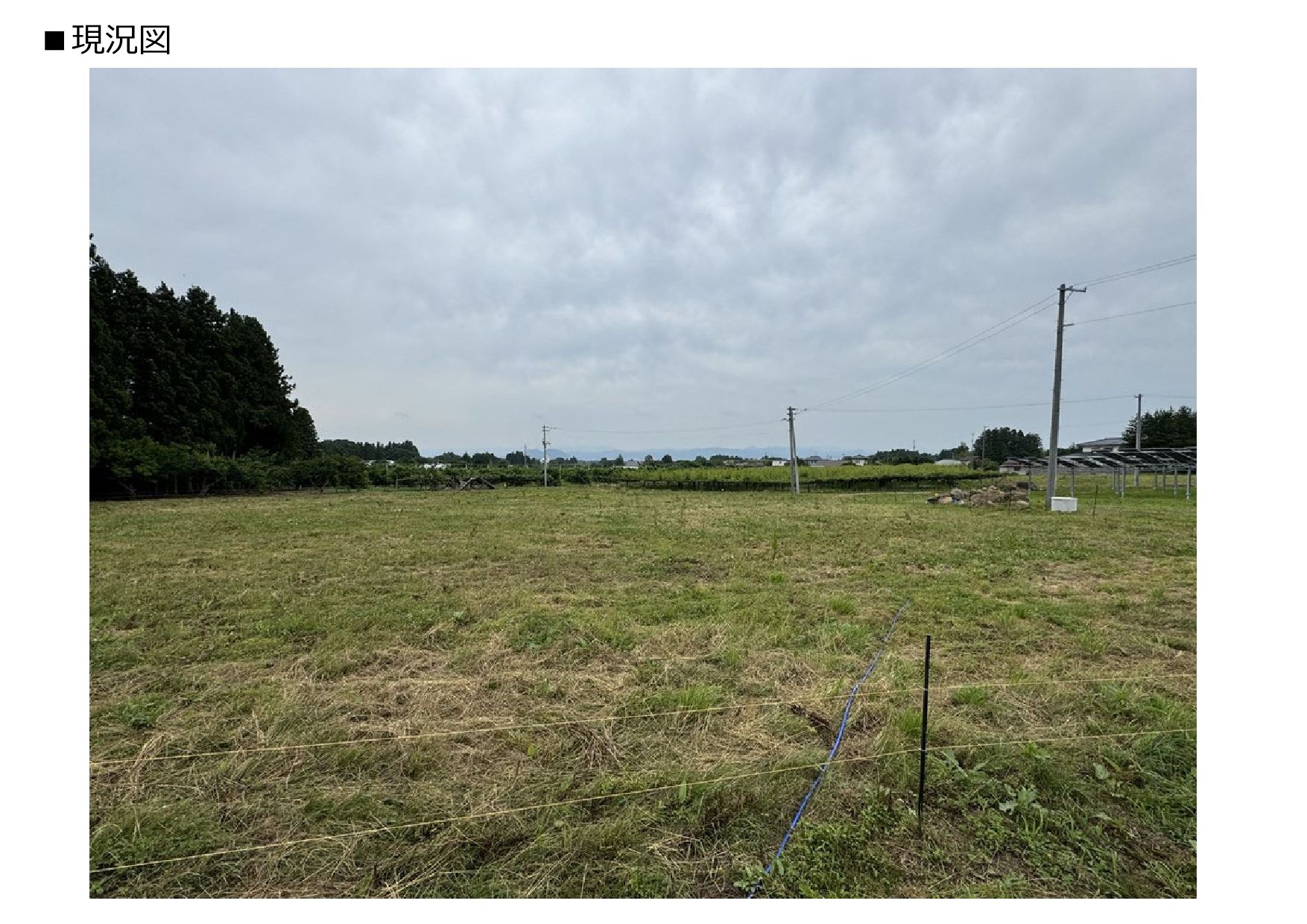

7. ▪現況図
8. ▪現況図

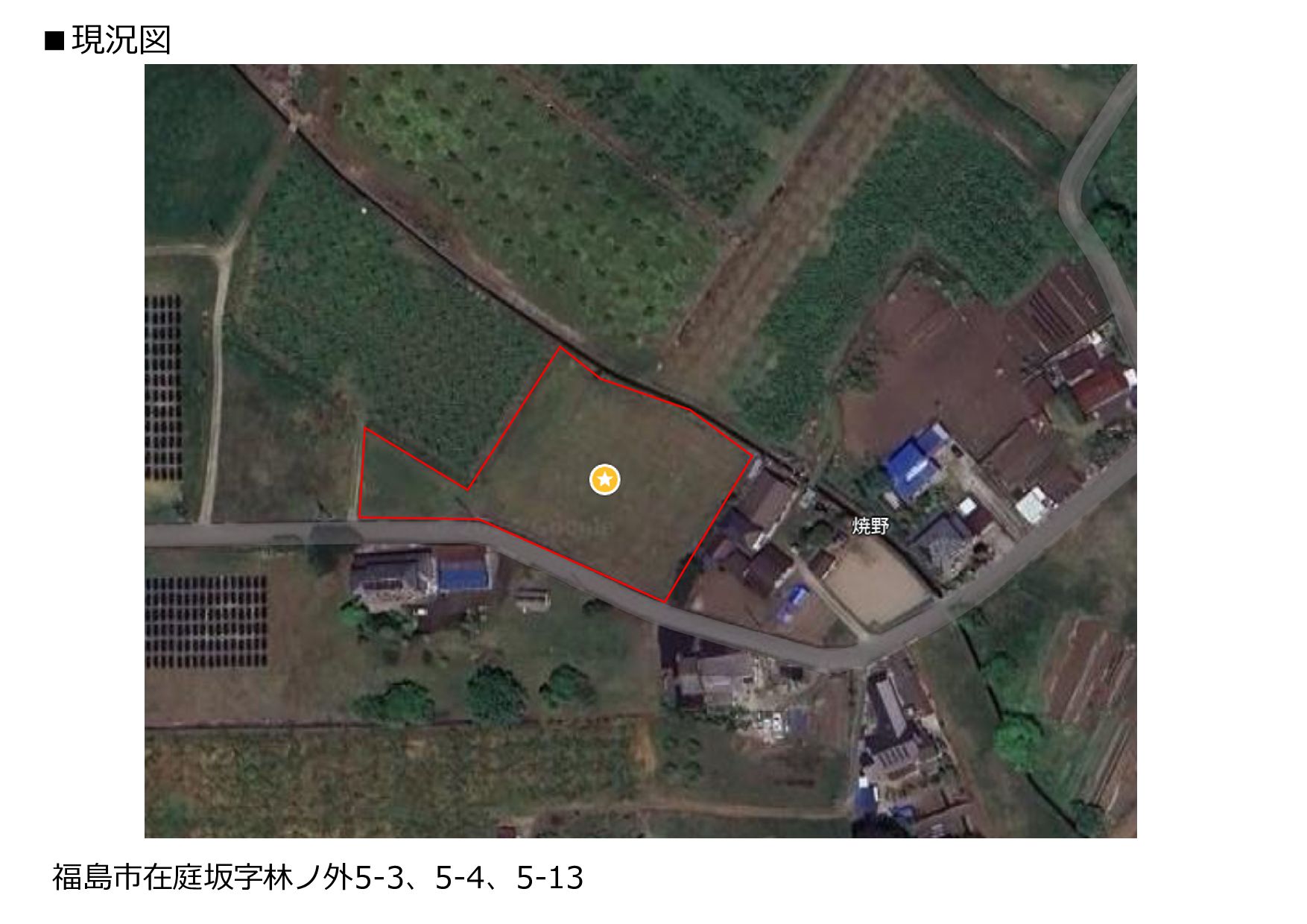

9. ▪現況図 福島市在庭坂字林ノ外5-3、5-4、5-13

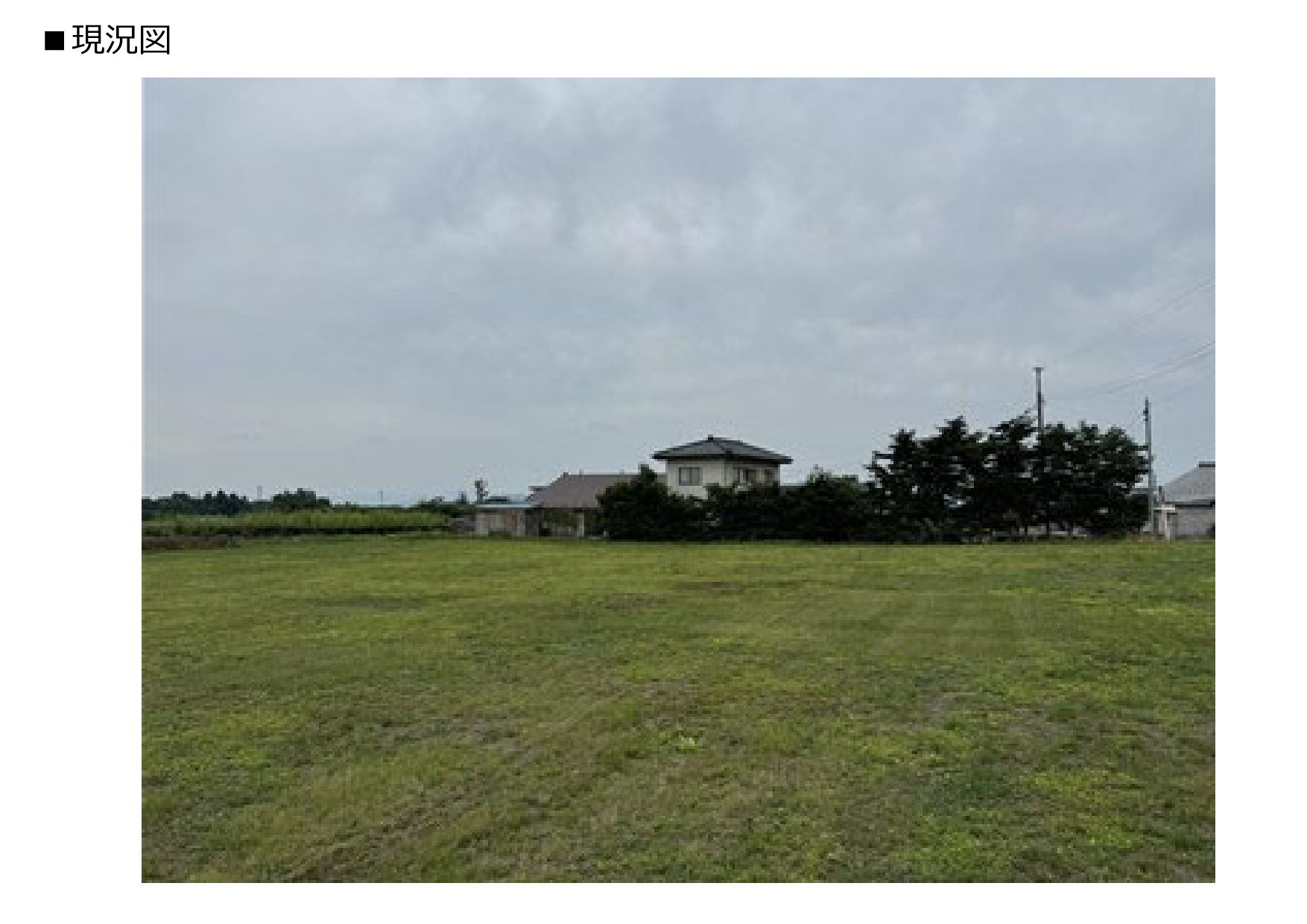

10. ▪現況図

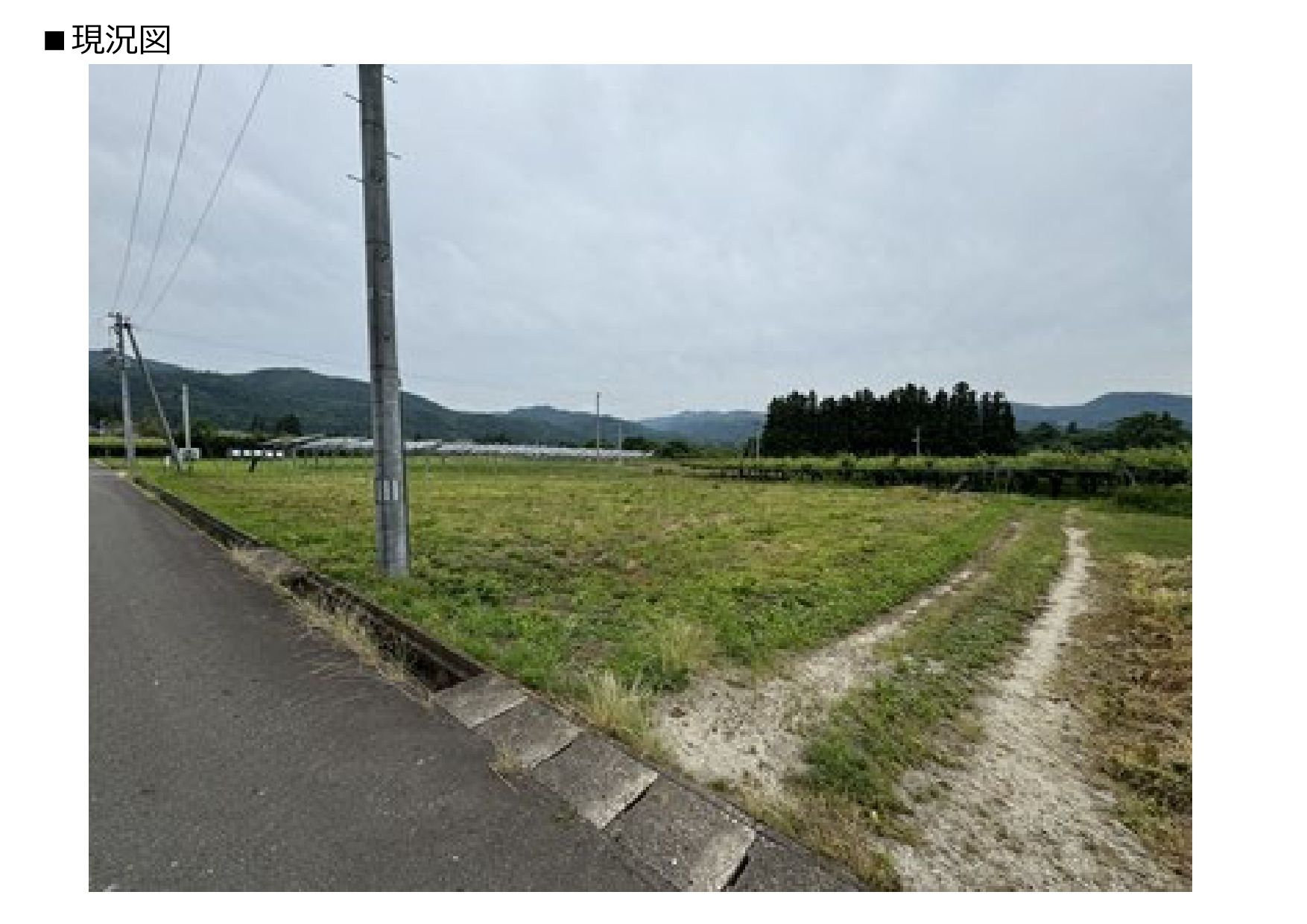

11. ▪現況図

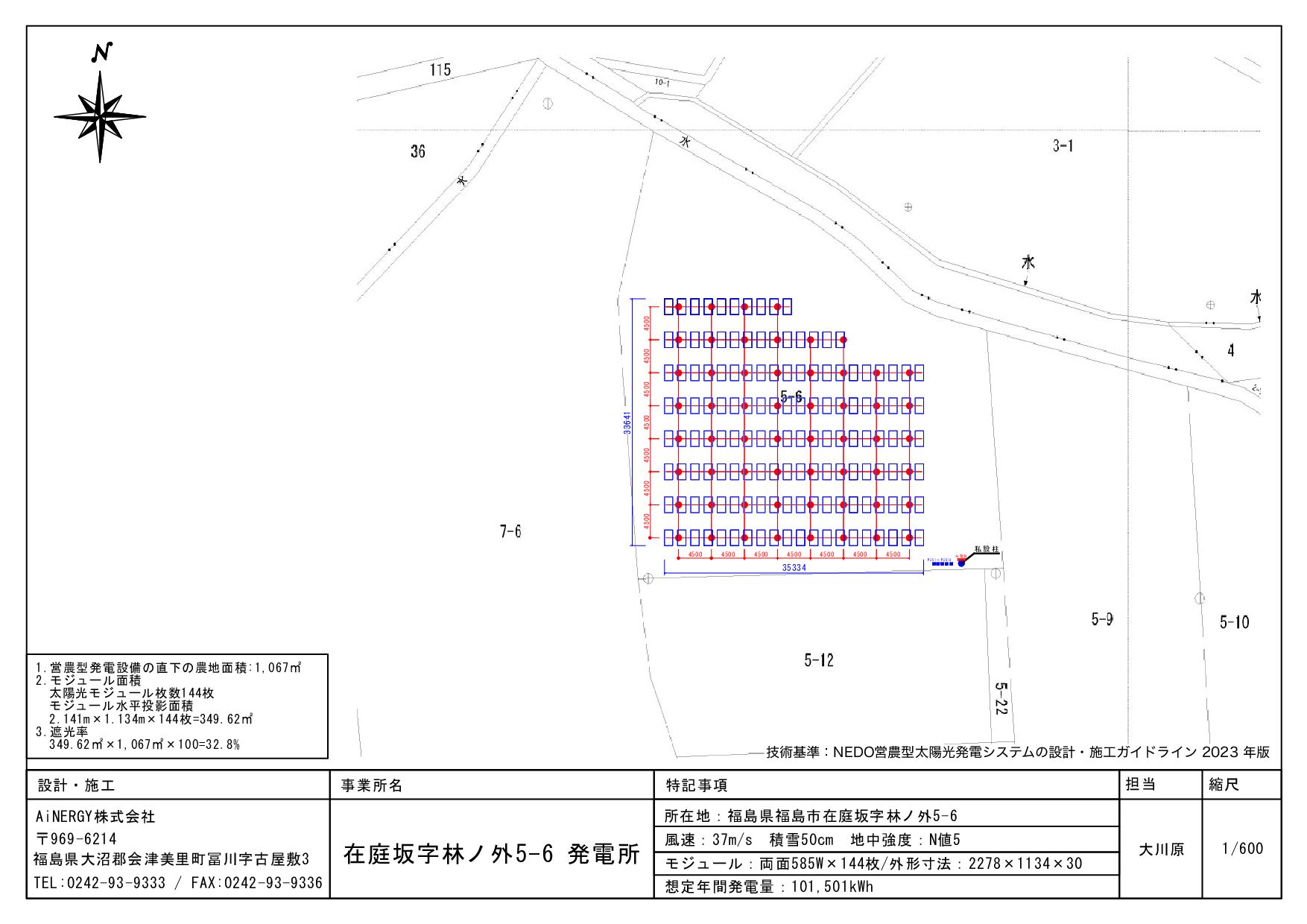

12. 私 設 柱 P C S1 ～ P C S1 0 分 電 盤 設計・施工 AiNERGY株式会社 福島県大沼郡会津美里町冨川字古屋敷3 TEL:0242-93-9333 / FAX:0242-93-9336 〒969-6214 事業所名 在庭坂字林ノ外5-6 発電所 特記事項 所在地：福島県福島市在庭坂字林ノ外5-6 風速：37m/s　積雪50cm　地中強度：N値5 モジュール：両面585W×144枚/外形寸法：2278×1134×30 想定年間発電量：101,501kWh 担当 縮尺 大川原 1/600 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 4500 35334 33641 1.営農型発電設備の直下の農地面積:1,067㎡ 2.モジュール面積 　太陽光モジュール枚数144枚 　モジュール水平投影面積 　2.141m×1.134m×144枚=349.62㎡ 3.遮光率 　349.62㎡×1,067㎡×100=32.8% ٕज़ج४ɿ/&%0Ӧ೶ܕଠཅޫൃిγεςϜͷઃܭɾࢪ޻ΨΠυϥΠϯ

    ೥൛

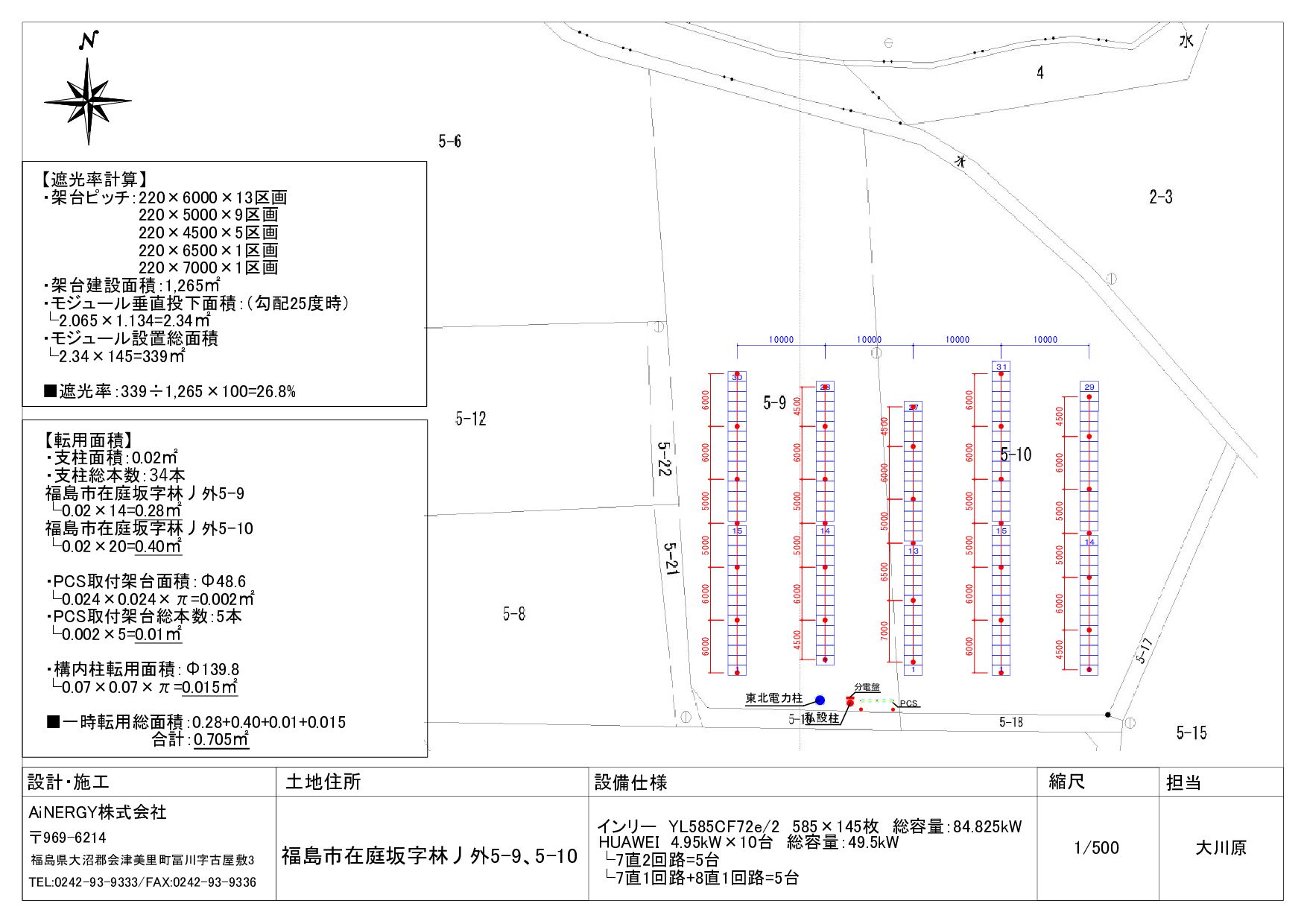

13. １５ ３０ １４ ２８ １ １３ ２７ １５ ３１ １４ ２９ 6000 6000 5000 5000 6000 6000 4500 6000 5000 5000 6000 4500 7000 6500 5000 6000 4500 6000 6000 5000 5000 6000 6000 4500 6000 5000 5000 6000 4500 設計・施工 AiNERGY株式会社 〒969-6214 福島県大沼郡会津美里町冨川字古屋敷3 TEL:0242-93-9333/FAX:0242-93-9336 土地住所 福島市在庭坂字林丿外5-9、5-10 設備仕様 インリー　YL585CF72e/2　585×145枚　総容量：84.825kW HUAWEI　4.95kW×10台　総容量：49.5kW └7直2回路=5台 └7直1回路+8直1回路=5台 縮尺 1/500 担当 大川原 【遮光率計算】 ・架台ピッチ：220×6000×13区画 220×5000×9区画 220×4500×5区画 220×6500×1区画 220×7000×1区画 ・架台建設面積：1,265㎡ ・モジュール垂直投下面積：（勾配25度時） └2.065×1.134=2.34㎡ ・モジュール設置総面積 └2.34×145=339㎡ ▪遮光率：339÷1,265×100=26.8% 【転用面積】 ・支柱面積：0.02㎡ ・支柱総本数：34本 福島市在庭坂字林丿外5-9 └0.02×14=0.28㎡ 福島市在庭坂字林丿外5-10 └0.02×20=0.40㎡ ・PCS取付架台面積：Φ48.6 └0.024×0.024×π=0.002㎡ ・PCS取付架台総本数：5本 └0.002×5=0.01㎡ ・構内柱転用面積：Φ139.8 └0.07×0.07×π=0.015㎡ ▪一時転用総面積：0.28+0.40+0.01+0.015 合計：0.705㎡ 東北電力柱 私設柱 分電盤 PCS 10000 10000 10000 10000 １ １ １ １

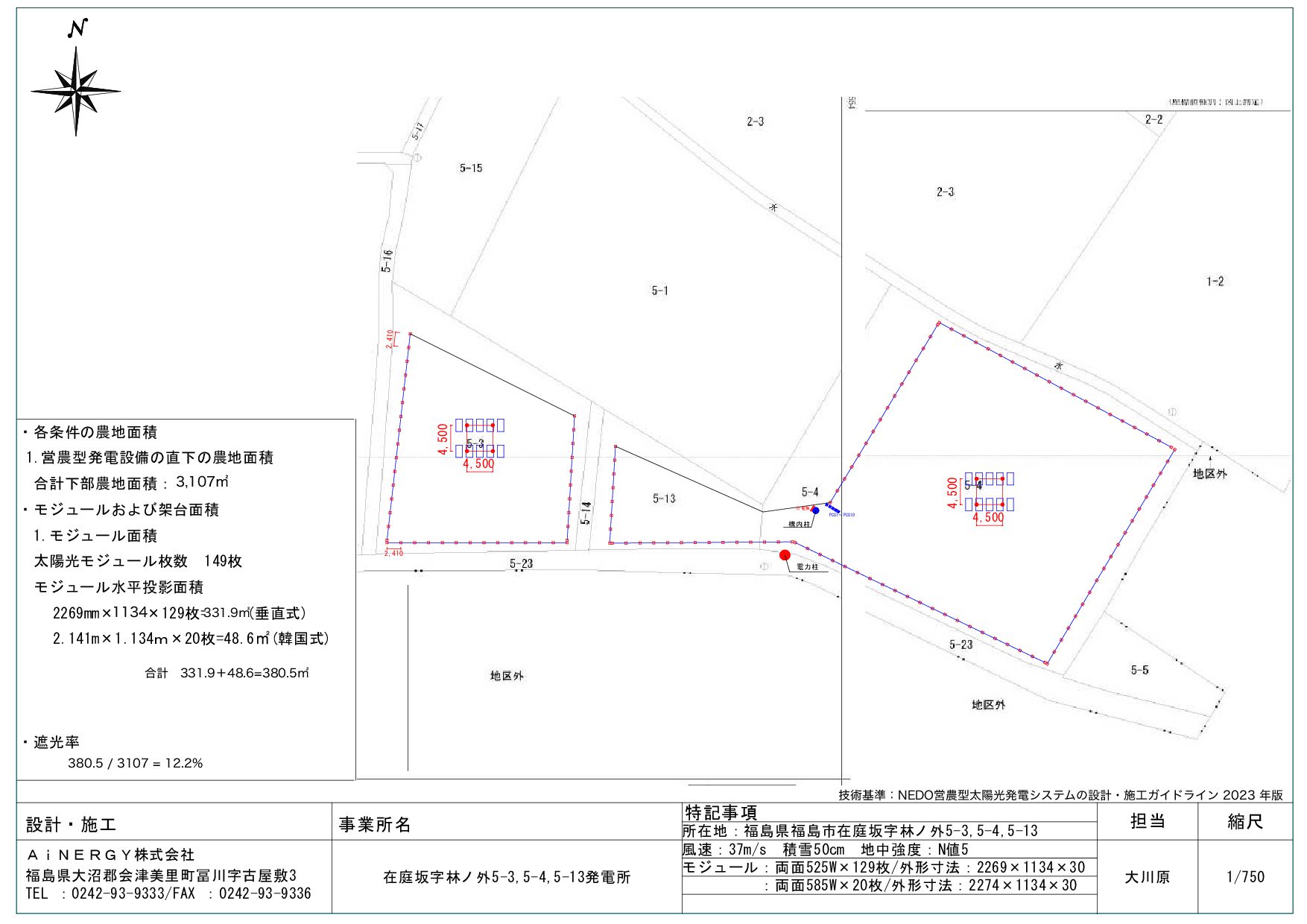

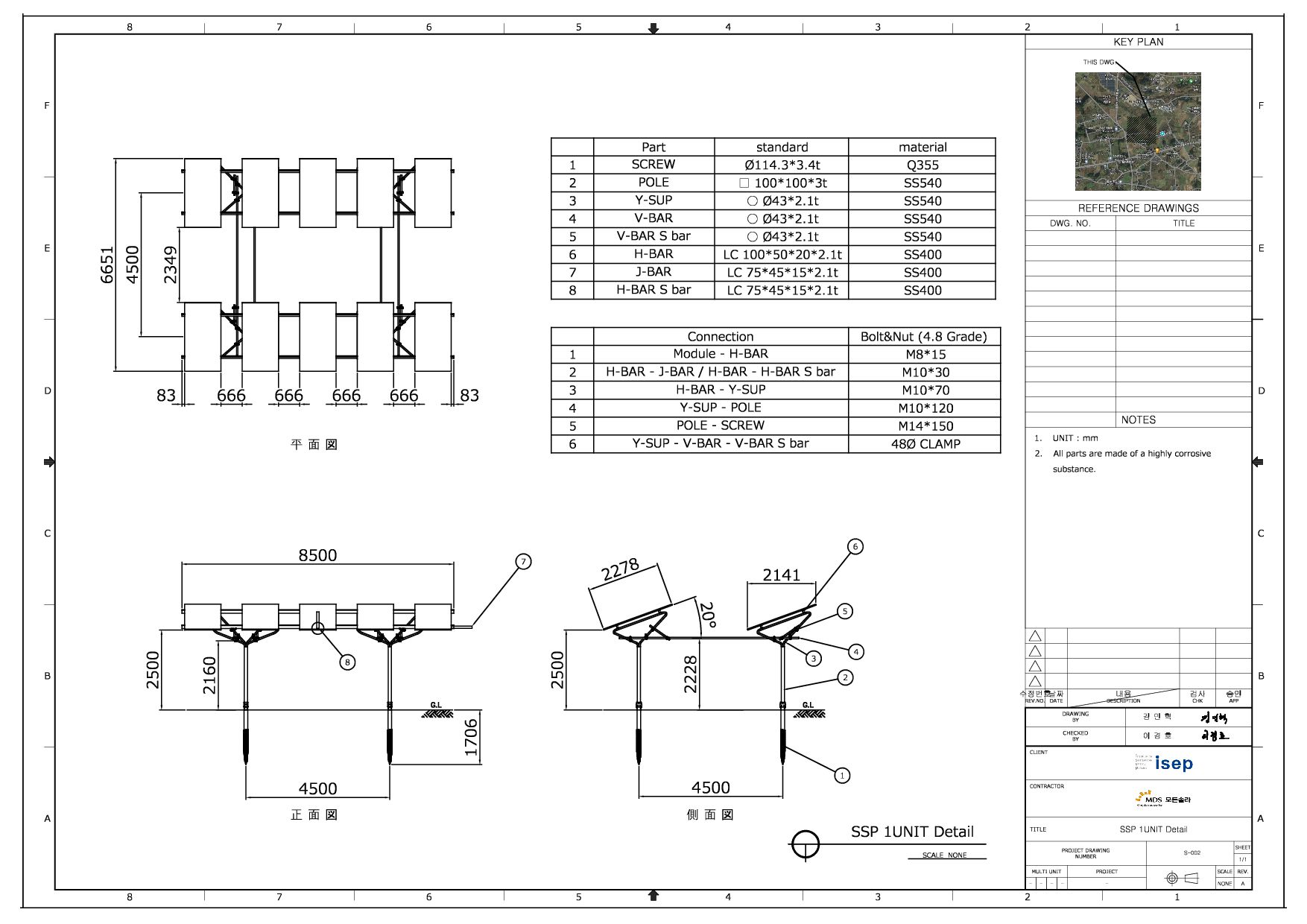

14. ＡｉＮＥＲＧＹ株式会社 福島県大沼郡会津美里町冨川字古屋敷3 TEL ：0242-93-9333/FAX ：0242-93-9336 設計・施工 担当 縮尺 大川原 事業所名 電力柱 ・各条件の農地面積 1.営農型発電設備の直下の農地面積 ・モジュールおよび架台面積 　1.モジュール面積 　太陽光モジュール枚数　149枚 　モジュール水平投影面積 　2.架台面積 ・遮光率 特記事項 風速：37m/s　積雪50cm　地中強度：N値5 モジュール：両面525W×129枚/外形寸法：2269×1134×30 　　　　　：両面585W×20枚/外形寸法：2274×1134×30 所在地：福島県福島市在庭坂字林ノ外5-3,5-4,5-13 　　2.141m×1.134ｍ×20枚=48.6㎡(韓国式) 　　2269mm×30mm×129枚=8.8㎡(垂直式) 　合計架台面積：90.2㎡ 　合計下部農地面積：90.2㎡ 1/750 4,500 4,500 2,410 2,410 4,500 4,500 在庭坂字林ノ外5-3,5-4,5-13発電所 モジュール接地面積：8.8+48.6=57.4㎡ 　57.4㎡÷90.2㎡×100=63.6% PCS1～PCS10 分電盤 構内柱  ᶷ  ᶷ ߹ܭɹʴᶷ



     ٕज़ج४ɿ/&%0Ӧ೶ܕଠཅޫൃిγεςϜͷઃܭɾࢪ޻ΨΠυϥΠϯ

    ೥൛

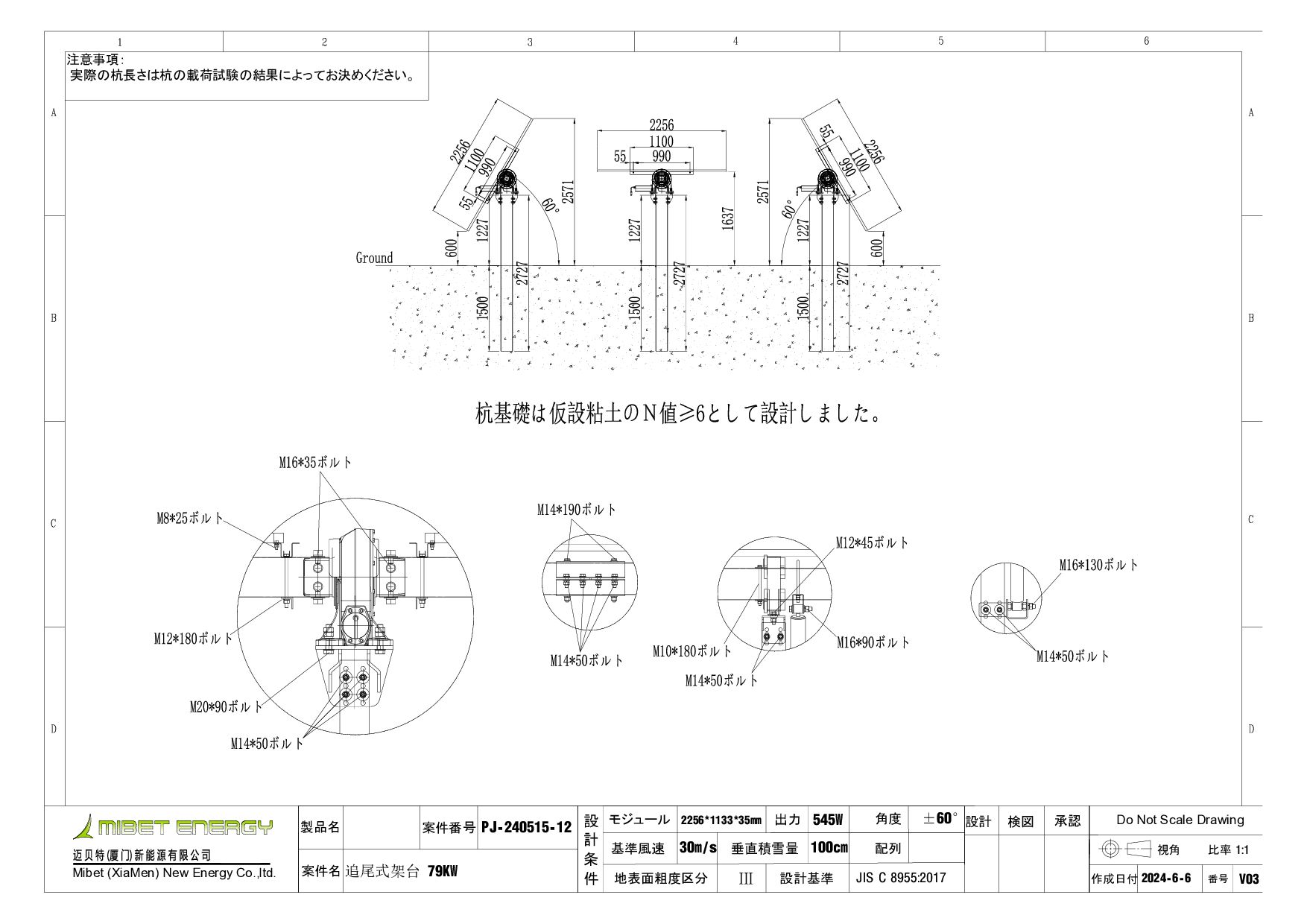

16. Mibet (XiaMen) New Energy Co.,ltd. JIS C 8955:2017 設 計 条 件 製品名 案件名 案件番号 地表面粗度区分 基準風速 モジュール 出力 垂直積雪量 設計基準 角度 配列 設計 検図 承認 Do Not Scale Drawing 作成日付 番号 視角 比率 1:1 実際の杭長さは杭の載荷試験の結果によってお決めください。 注意事項： 100cm 2024-6-6 追尾式架台 79KW 2256*1133*35mm PJ-240515-12 V03 Ⅲ 30m/s 545W ±60°

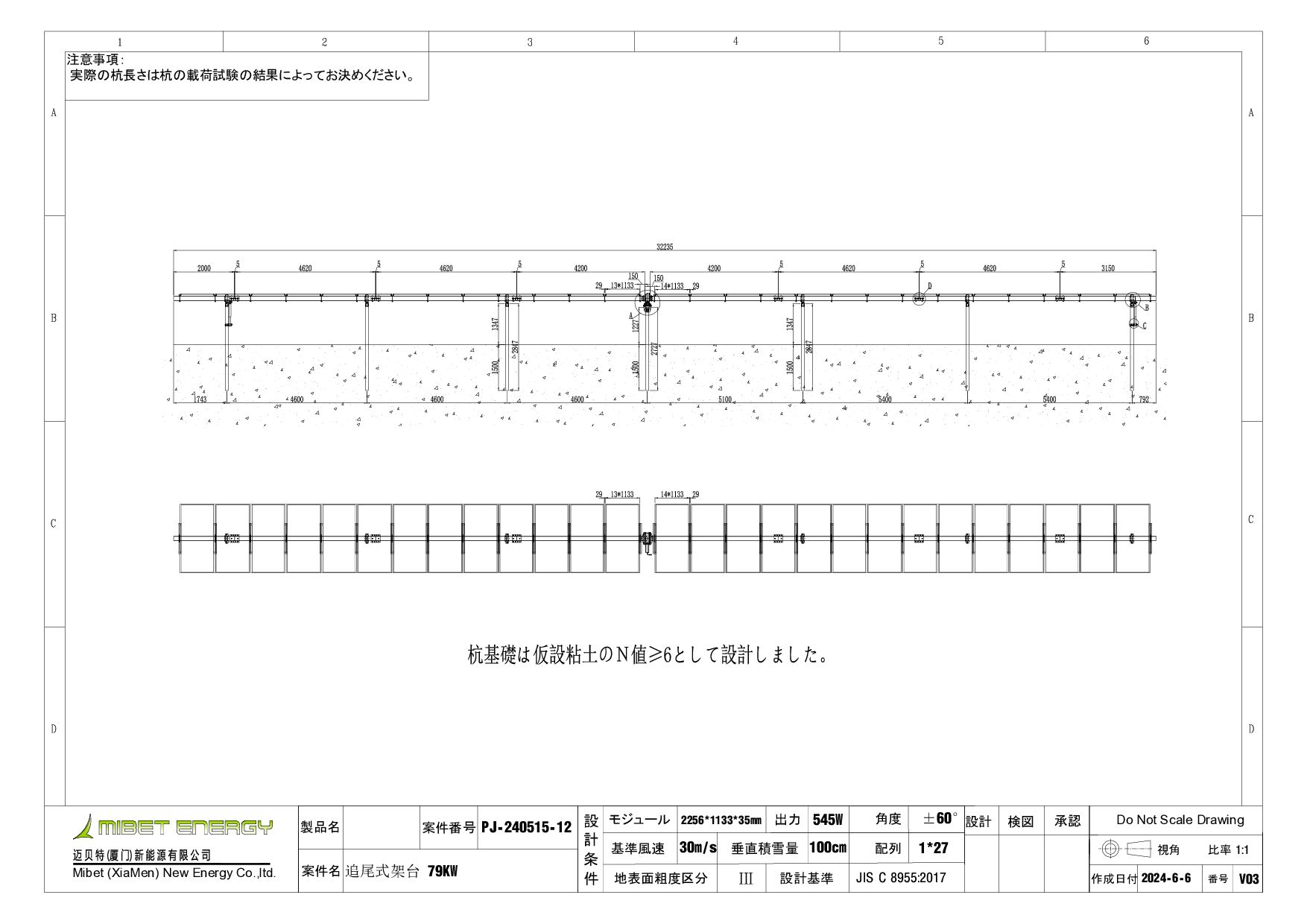

17. Mibet (XiaMen) New Energy Co.,ltd. JIS C 8955:2017 設 計 条 件 製品名 案件名 案件番号 地表面粗度区分 基準風速 モジュール 出力 垂直積雪量 設計基準 角度 配列 設計 検図 承認 Do Not Scale Drawing 作成日付 番号 視角 比率 1:1 実際の杭長さは杭の載荷試験の結果によってお決めください。 注意事項： 100cm 2024-6-6 追尾式架台 79KW 2256*1133*35mm PJ-240515-12 1*27 V03 Ⅲ 30m/s 545W ±60°

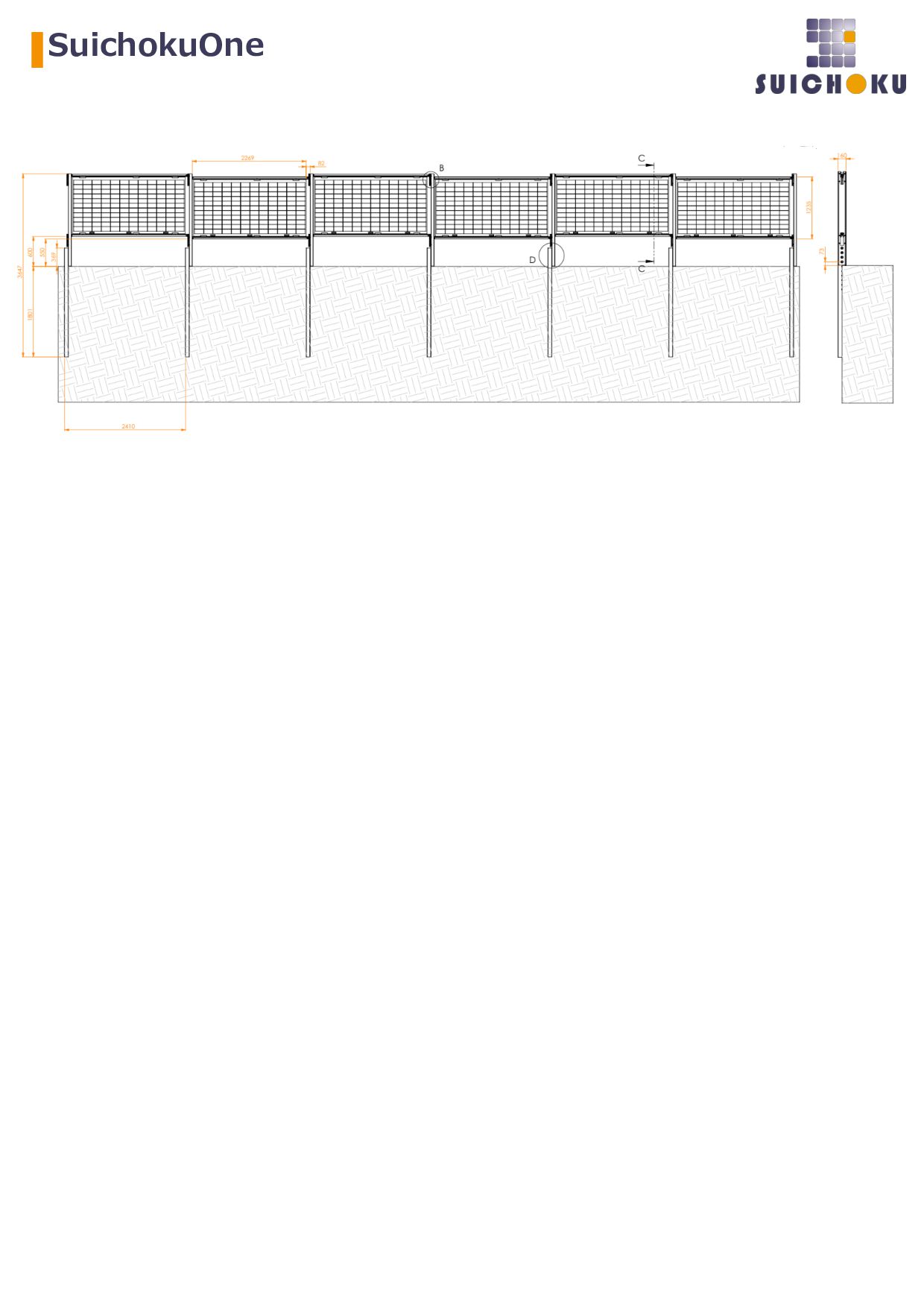

18. SuichokuOne 架台構成サンプル 製品名 SuichokuOne (GL～0.6m) システム概要 ・締め付け不要なモジュール固定金具を備えた支柱と梁構造 ・地形に合わせて水平に調整できる構造部材
