1. アロマIoT （ハンズオン）
2. ・PC 1台 (Windows or Mac) ・USB電源アダプタ 1つ 　(PCのUSB端子を使用しても可。スマホ/タブレットの充電用でも可。) ・USBハブ 1つ 　(2口以上4口を推奨。100均のUSBハブは電圧不足で動作しないため注意！) ・Micro USBケーブル 1本 　(PCと通信可能なもの。100均でも可。充電のみのケーブルもあるので注意！) 持参するもの

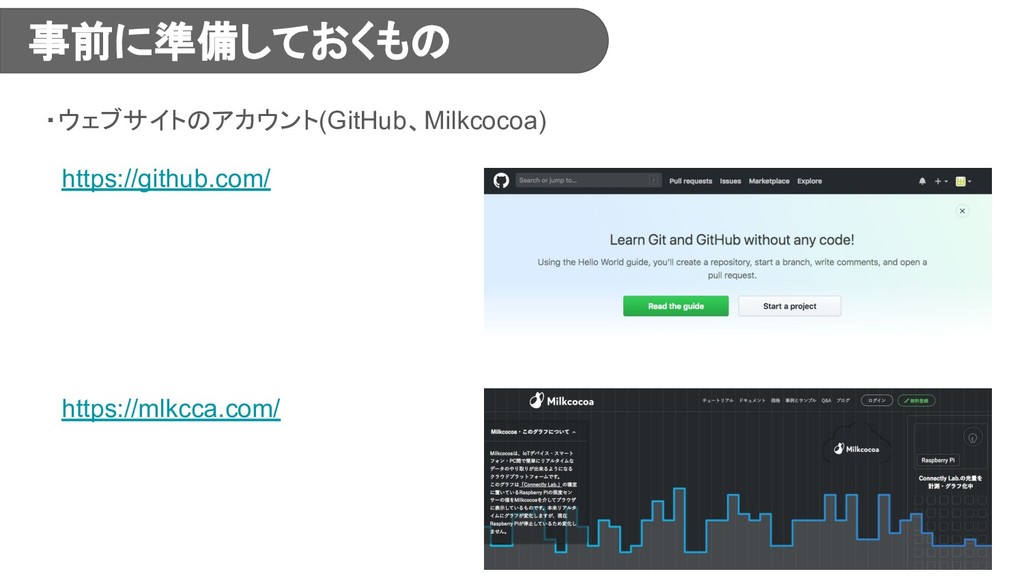

3. ・ウェブサイトのアカウント(GitHub、Milkcocoa) 　https://github.com/ 　https://mlkcca.com/ 事前に準備しておくもの
4. ・ジャンパー線、ジャンパーピン 複数本 ・半田ごて、ハンダ線 1つ ・ニッパー、カッター、ドライバーセット 1つ ・WS2812 LEDテープ 1本 ・ヘッダーピン 40本 ・USB CHARGER Doctor (USB電源電圧の確認用) ・アロマ (香料) ・無線LAN (Wi-Fi) アクセスポイント 運営側で用意するもの
5. ・電球型アロマディヒューザー 1つ 　http://amzn.asia/iKNjunI ・ESP-WROOM-02開発ボード 1つ 　https://www.switch-science.com/catalog/2500/ ・MOS-FET (2SK4017) 1つ 　http://ec.akizukidenshi.com/catalog/g/gI-07597/ 材料（1人あたり）

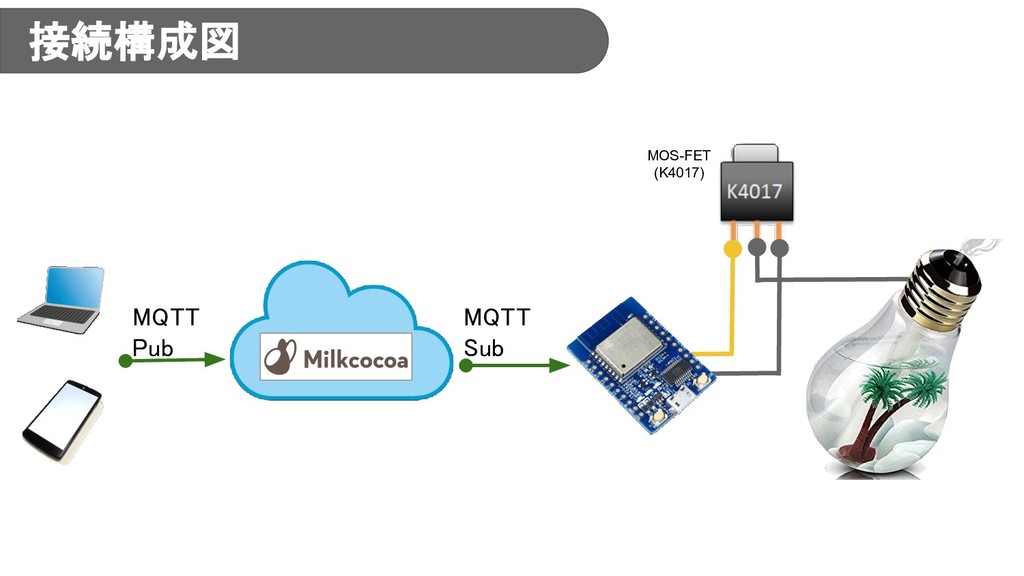

6. MQTT Pub MQTT Sub MOS-FET (K4017) 接続構成図

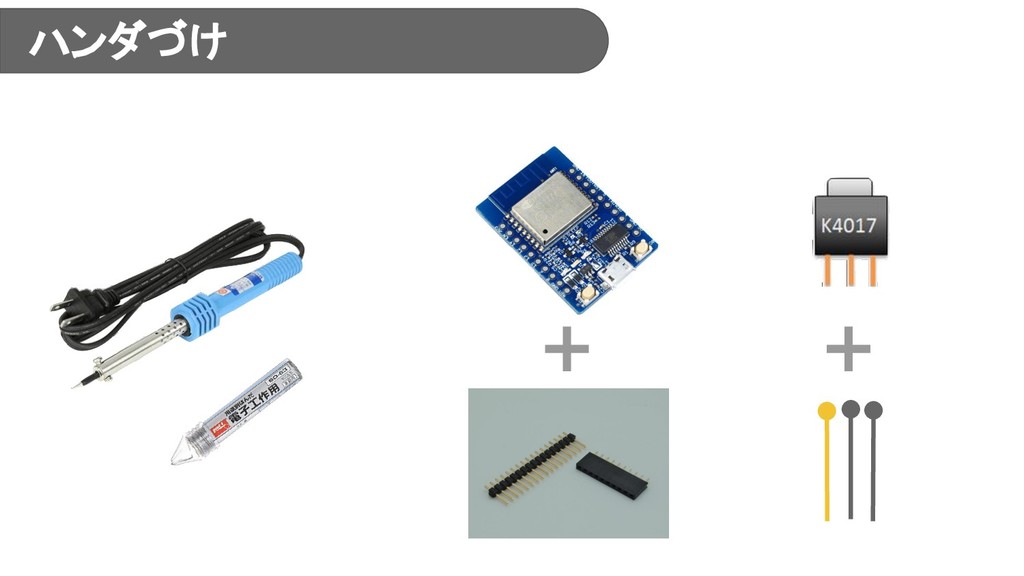

7. ハンダづけ
8. 分解・ハンダづけ

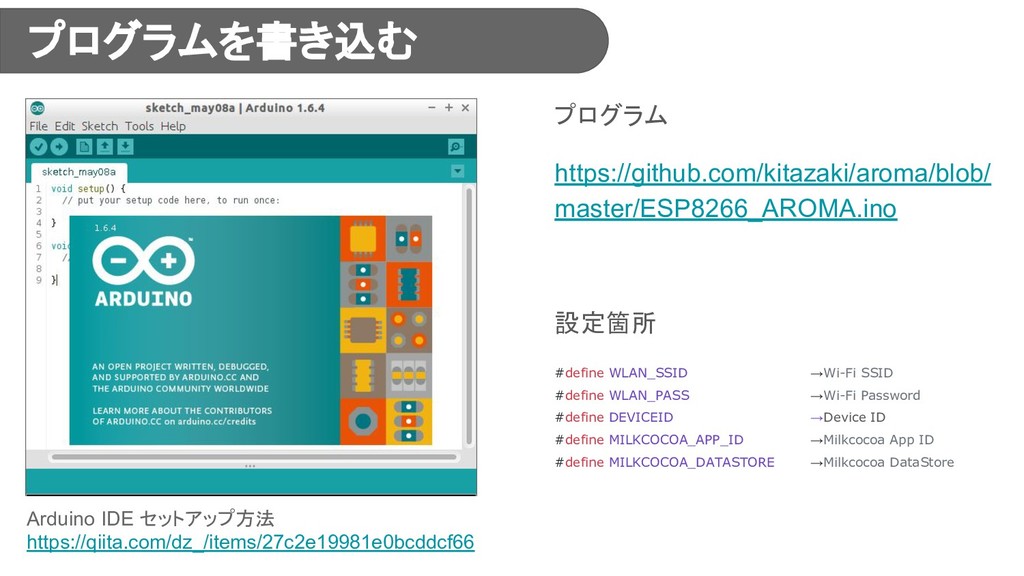

9. プログラムを書き込む プログラム https://github.com/kitazaki/aroma/blob/ master/ESP8266_AROMA.ino 設定箇所 #define WLAN_SSID →Wi-Fi SSID #define WLAN_PASS →Wi-Fi Password #define DEVICEID →Device ID #define MILKCOCOA_APP_ID →Milkcocoa App ID #define MILKCOCOA_DATASTORE →Milkcocoa DataStore Arduino IDE セットアップ方法 https://qiita.com/dz_/items/27c2e19981e0bcddcf66

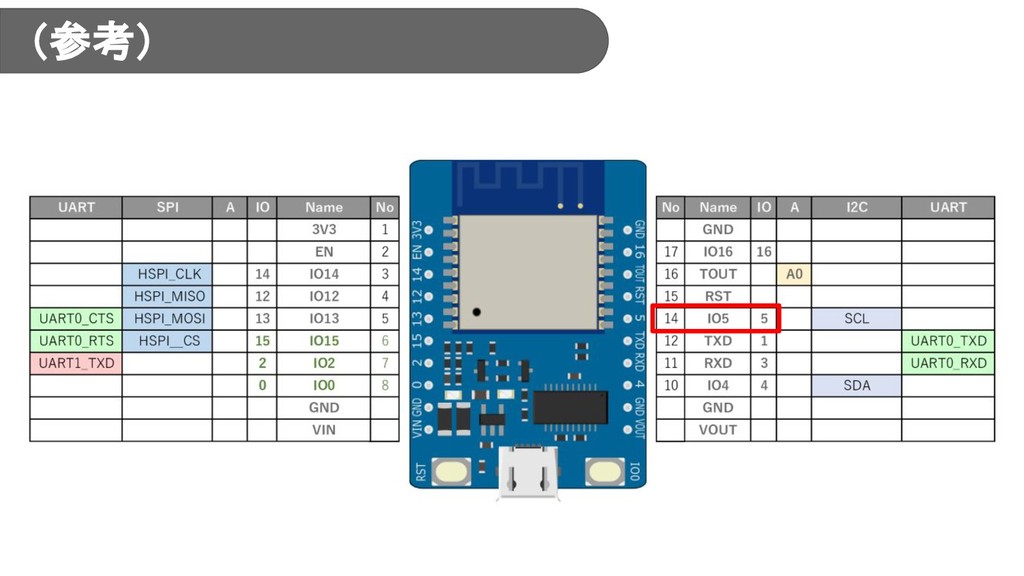

10. （参考）
11. 接続

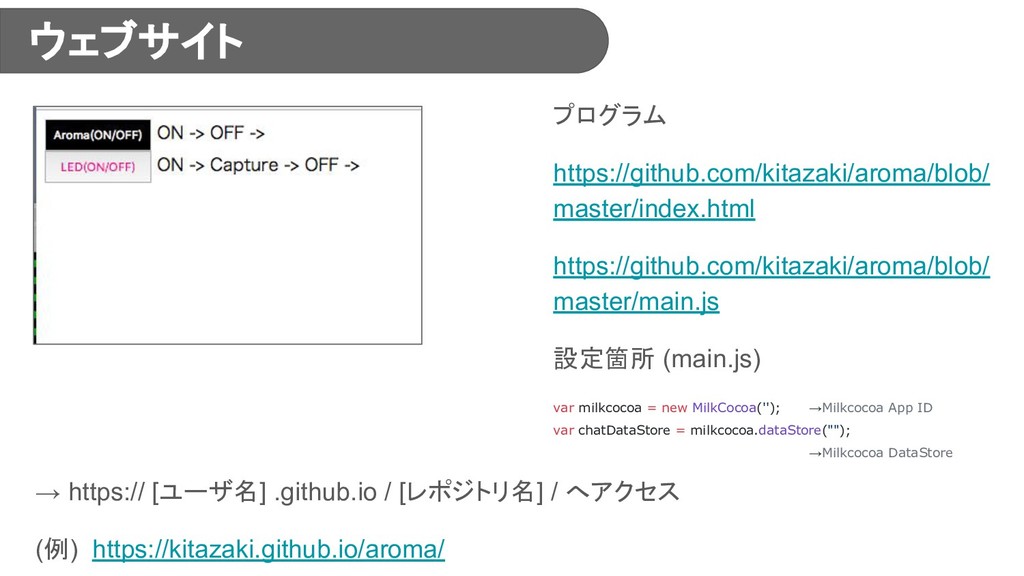

12. ウェブサイト プログラム https://github.com/kitazaki/aroma/blob/ master/index.html https://github.com/kitazaki/aroma/blob/ master/main.js 設定箇所 (main.js) var milkcocoa = new MilkCocoa(''); →Milkcocoa App ID var chatDataStore = milkcocoa.dataStore(""); →Milkcocoa DataStore → https:// [ユーザ名] .github.io / [レポジトリ名] / へアクセス (例) https://kitazaki.github.io/aroma/

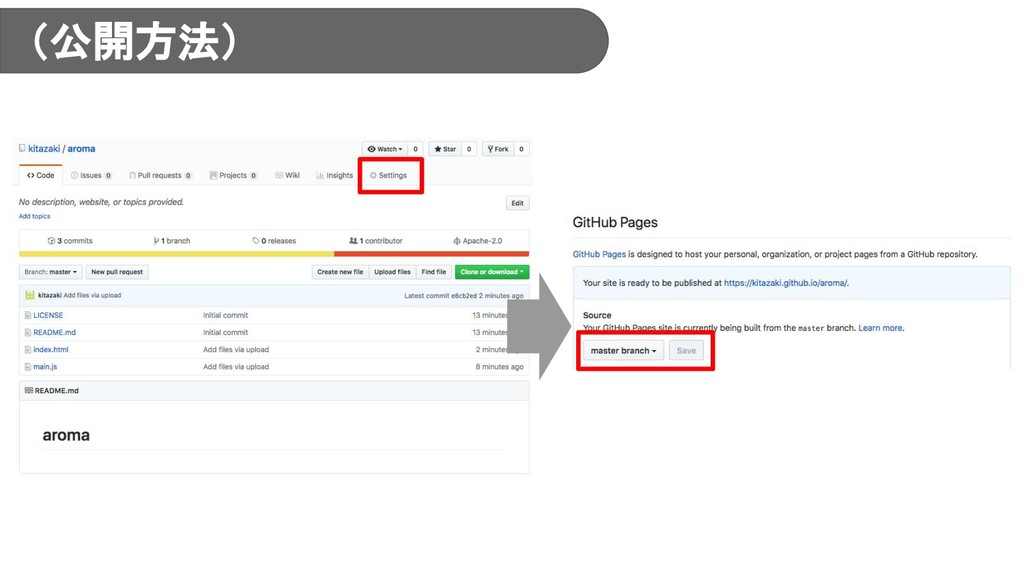

13. （公開方法）
14. 完成！
15. （余裕があれば・・）
16. テープLEDを追加 フルカラーシリアルLED (WS2812) DIN GND VIN

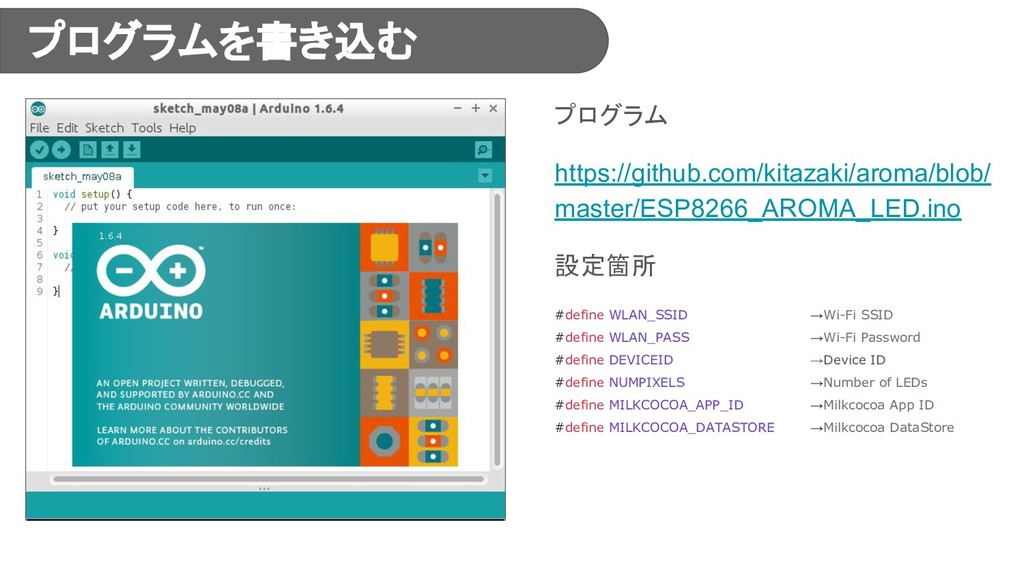

17. プログラムを書き込む プログラム https://github.com/kitazaki/aroma/blob/ master/ESP8266_AROMA_LED.ino 設定箇所 #define WLAN_SSID →Wi-Fi SSID #define WLAN_PASS →Wi-Fi Password #define DEVICEID →Device ID #define NUMPIXELS →Number of LEDs #define MILKCOCOA_APP_ID →Milkcocoa App ID #define MILKCOCOA_DATASTORE →Milkcocoa DataStore
18. （参考）
19. ウェブサイト プログラム https://github.com/kitazaki/aroma/blob/ master/index.html https://github.com/kitazaki/aroma/blob/ master/main.js 設定箇所 (main.js) var milkcocoa = new MilkCocoa(''); →Milkcocoa App ID var chatDataStore = milkcocoa.dataStore(""); →Milkcocoa DataStore var v_r = 1; var v_g = 1; var v_b = 1; var v_s = 1; var v_t = 1; var v_r = 1; var v_g = 1; var v_b = 1; var v_s = 1; var v_t = 10; →v_r (赤)　v_g (緑)　v_b (青)
20. （空白）
