Z80 NOPテスター買ってみた

Z80のNOPテスターを買ってみました。

スライド中の動画はPDFにする際に落ちてしまったので、こちらからどうぞ。
https://x.com/kure/status/2029207113172697130?s=20

Transcript

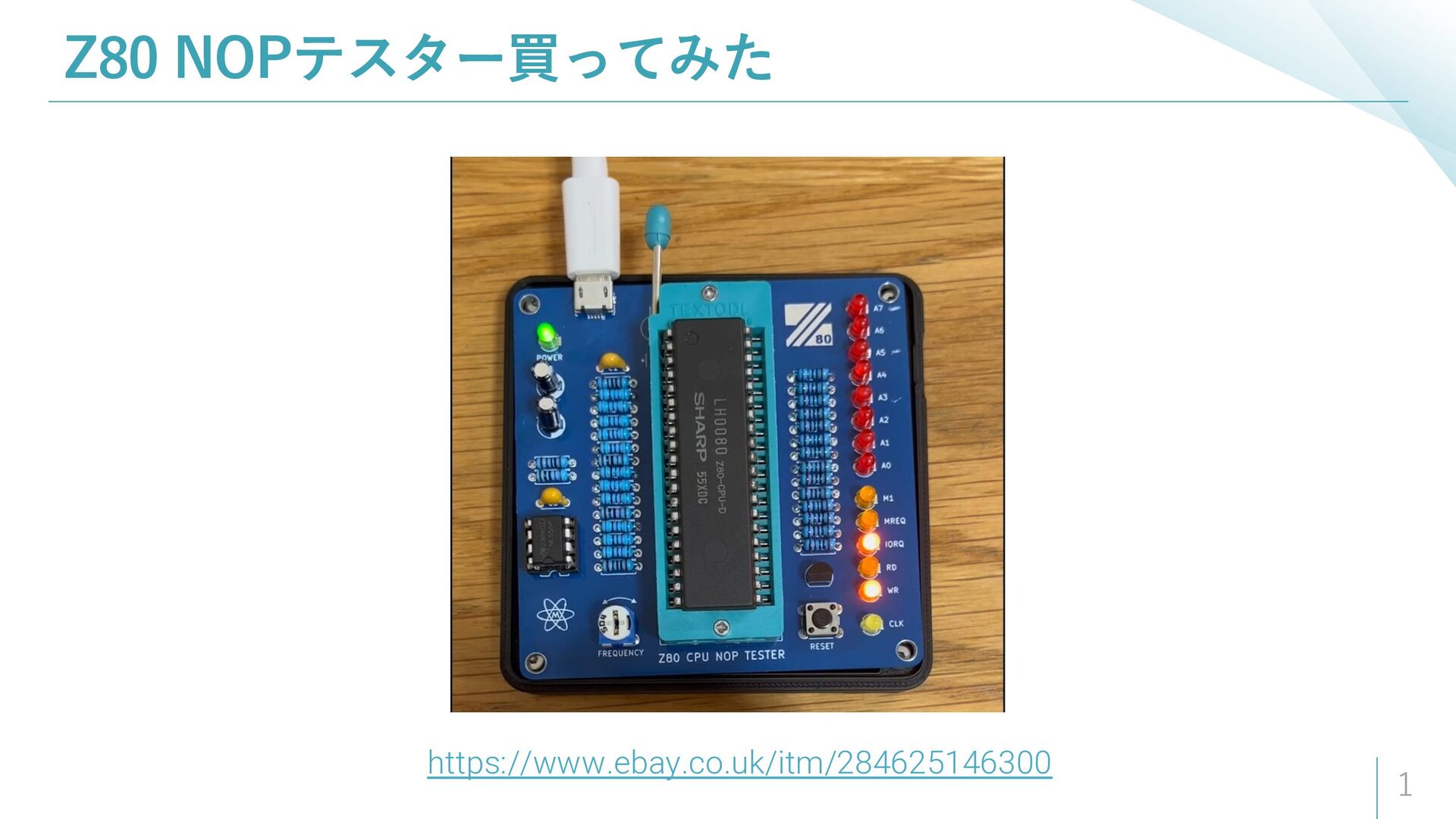

1. Z80 NOPテスター買ってみた 1 https://www.ebay.co.uk/itm/284625146300

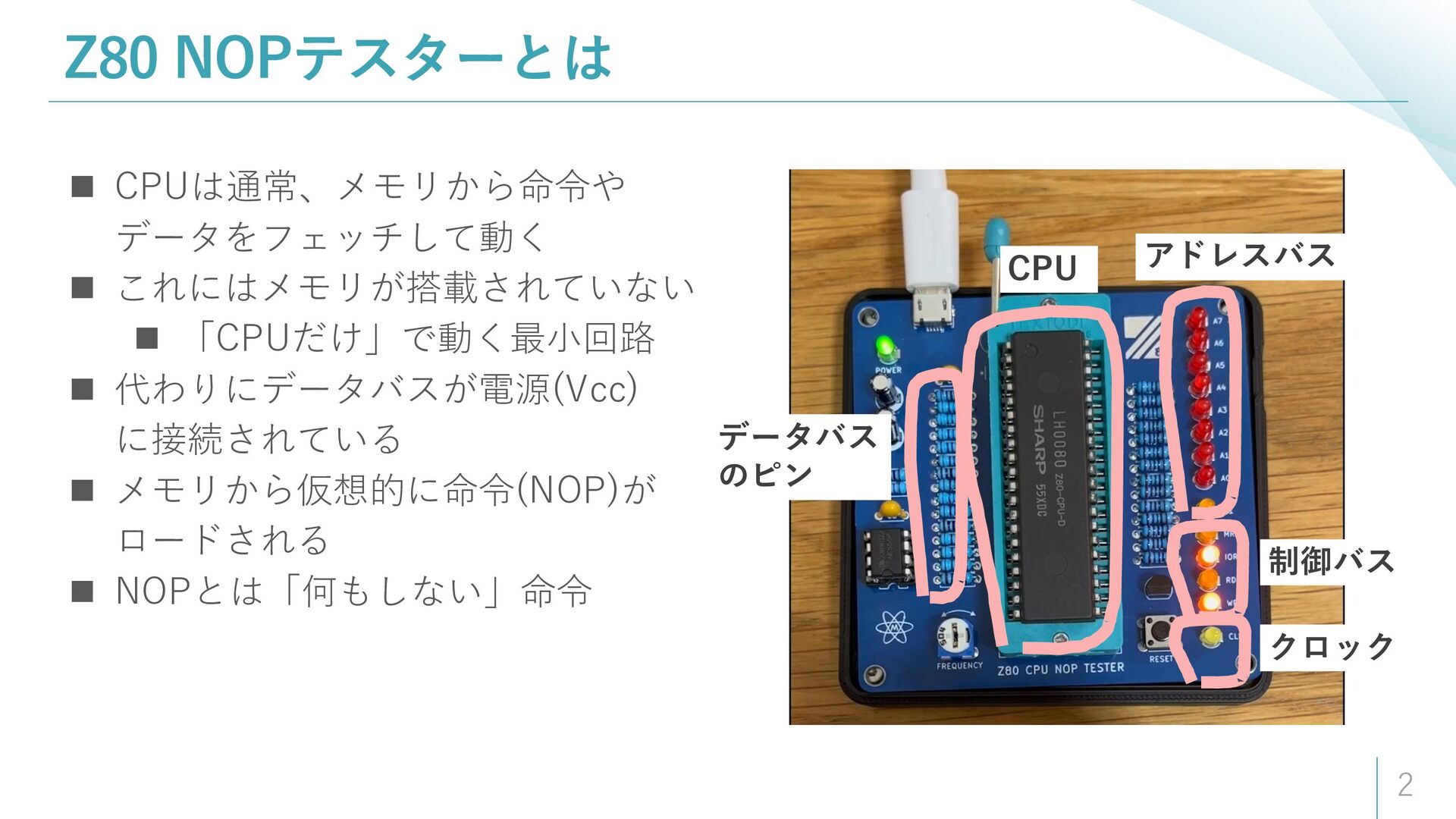

2. Z80 NOPテスターとは 2 ◼ CPUは通常、メモリから命令や データをフェッチして動く ◼ これにはメモリが搭載されていない ◼ 「CPUだけ」で動く最小回路 ◼ 代わりにデータバスが電源(Vcc) に接続されている ◼ メモリから仮想的に命令(NOP)が ロードされる ◼ NOPとは「何もしない」命令 CPU アドレスバス 制御バス クロック データバス のピン

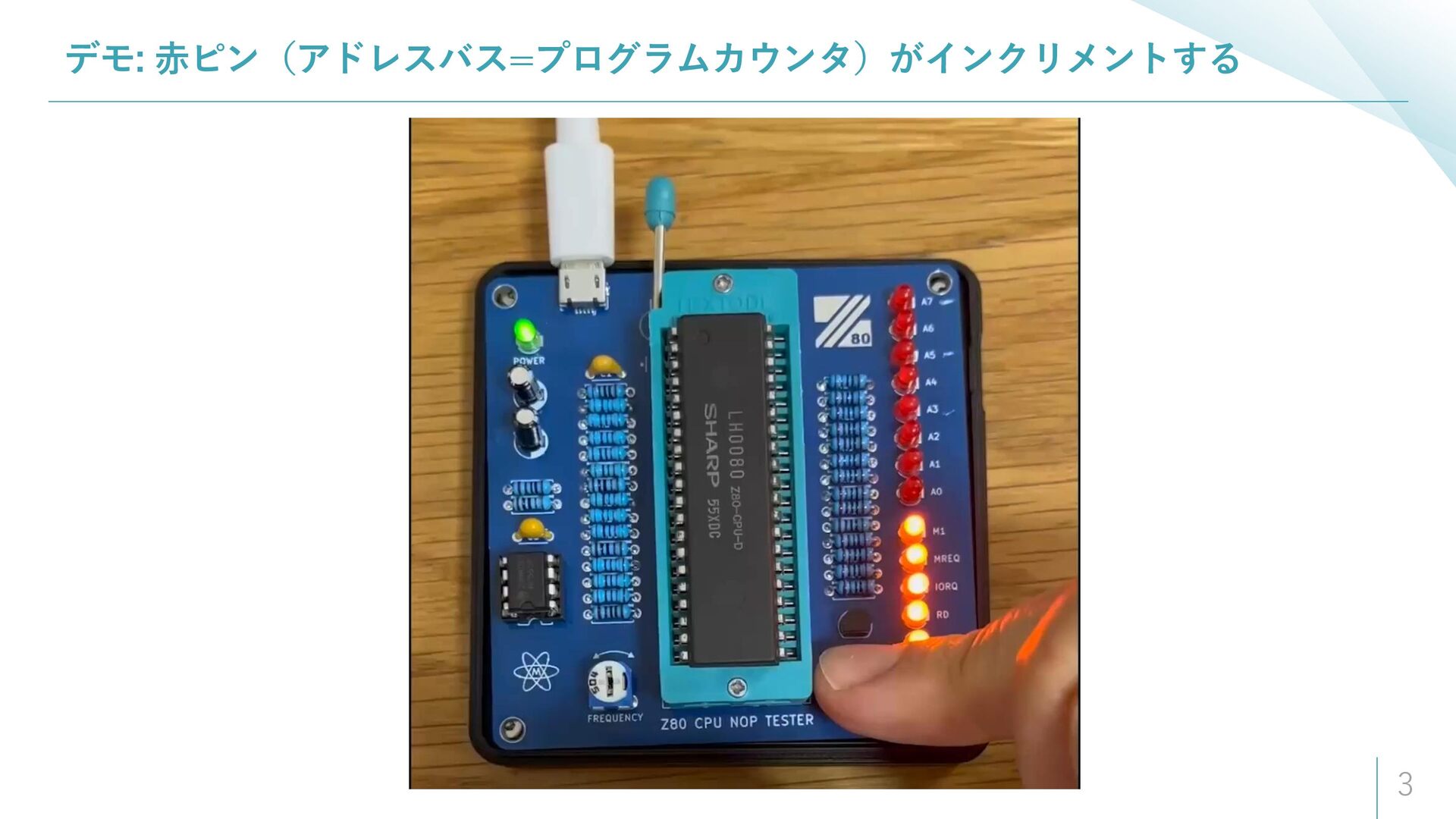

3. デモ: 赤ピン（アドレスバス=プログラムカウンタ）がインクリメントする 3

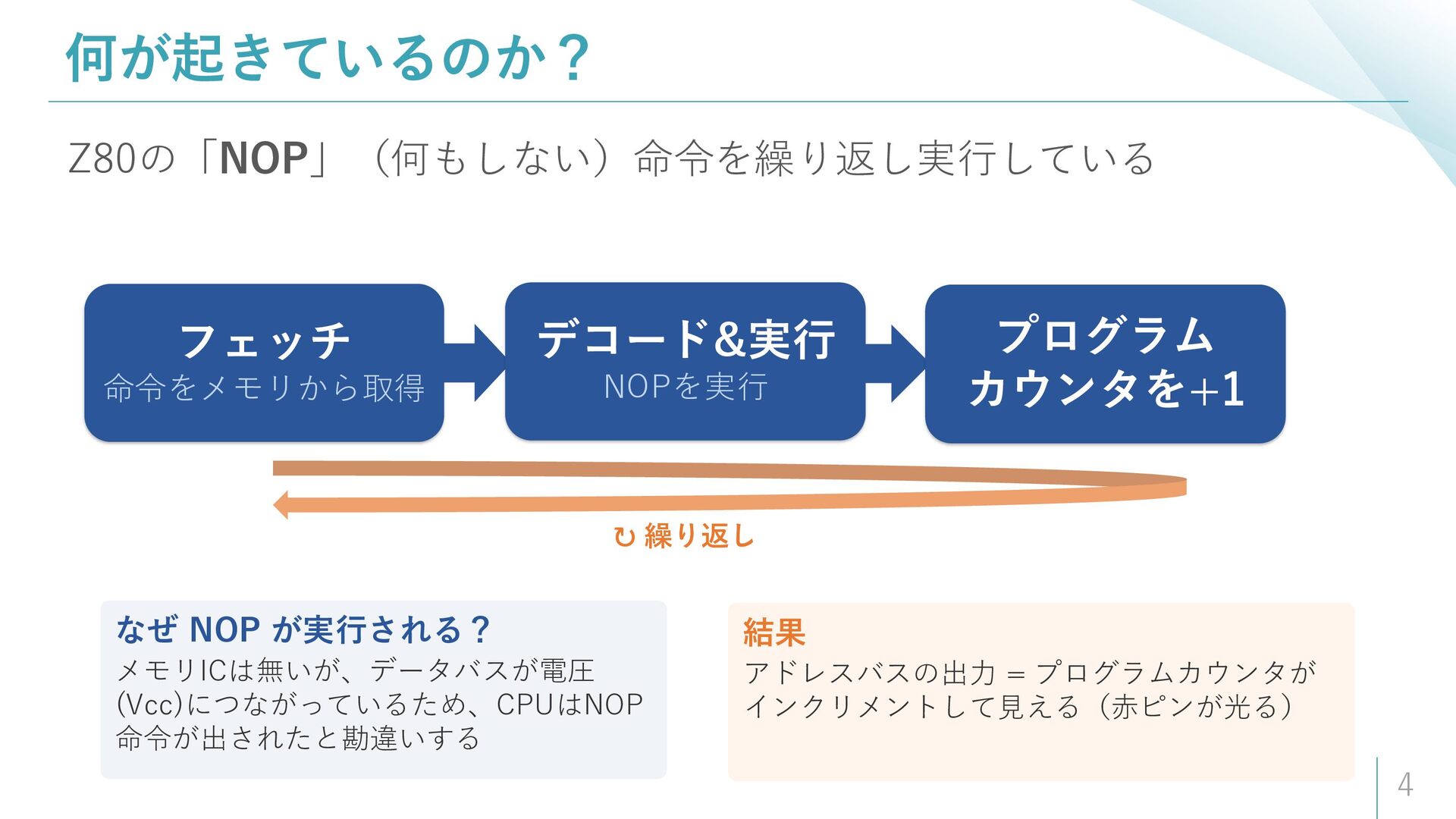

4. 何が起きているのか？ 4 Z80の「NOP」（何もしない）命令を繰り返し実行している フェッチ 命令をメモリから取得 デコード&実行 NOPを実行 プログラム カウンタを+1 ↻ 繰り返し なぜ NOP が実行される？ メモリICは無いが、データバスが電圧 (Vcc)につながっているため、CPUはNOP 命令が出されたと勘違いする 結果 アドレスバスの出力 = プログラムカウンタが インクリメントして見える（赤ピンが光る）

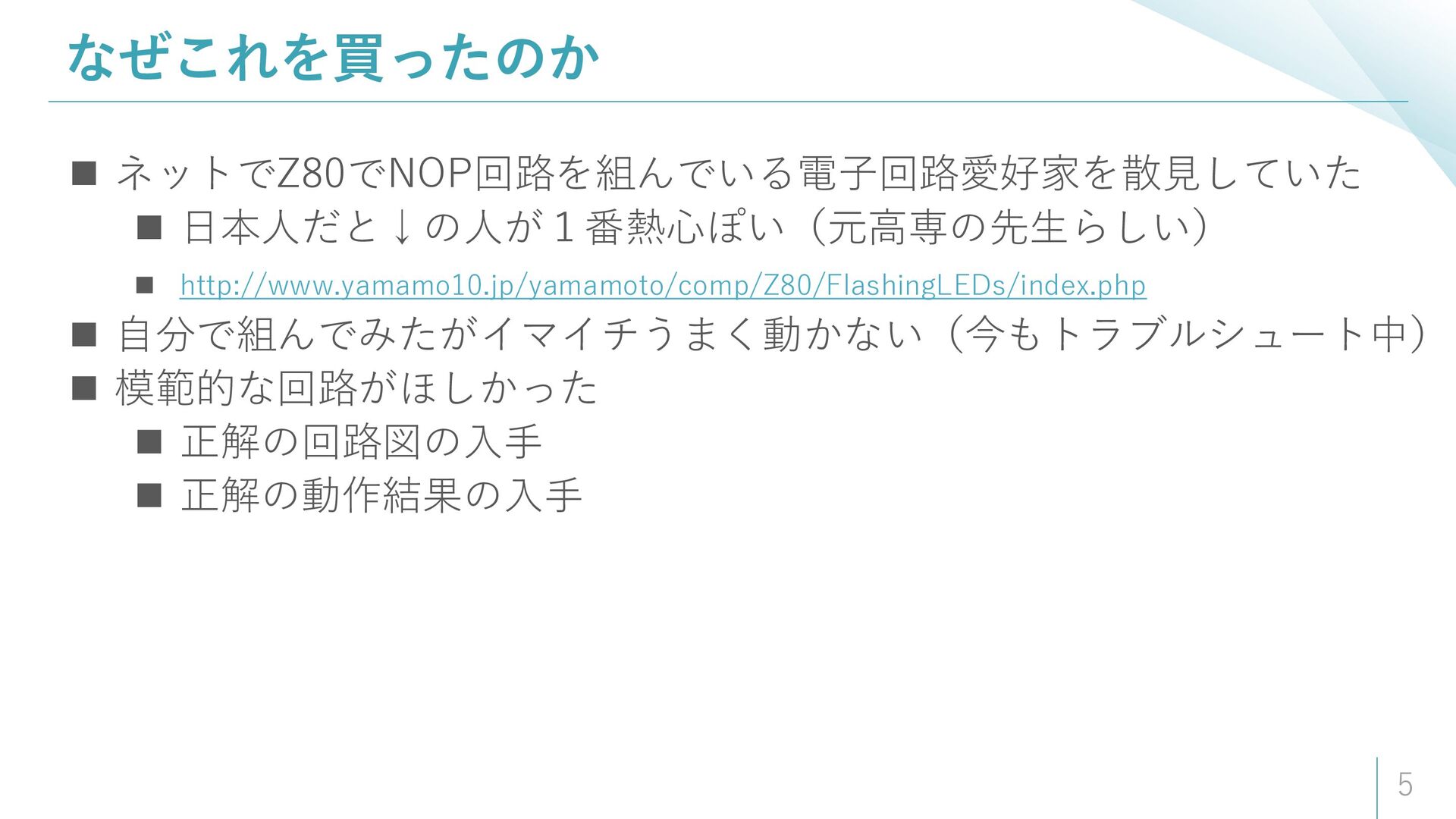

5. なぜこれを買ったのか 5 ◼ ネットでZ80でNOP回路を組んでいる電子回路愛好家を散見していた ◼ 日本人だと↓の人が１番熱心ぽい（元高専の先生らしい） ◼ http://www.yamamo10.jp/yamamoto/comp/Z80/FlashingLEDs/index.php ◼ 自分で組んでみたがイマイチうまく動かない（今もトラブルシュート中） ◼ 模範的な回路がほしかった ◼ 正解の回路図の入手 ◼ 正解の動作結果の入手
6. おまけ 6 ◼ おまけのアメニティついてきた ◼ ただ、制作者のブログやWebページは 閉鎖されていた ◼ 引退しちゃったのかなぁ。。 ◼ 購入先はeBay ◼ 買えるときに、やれるときに やっておかないとね ◼ 多分製作者は↓の人だけど、各種リンクは切れてる ◼ https://mniec.wordpress.com/
