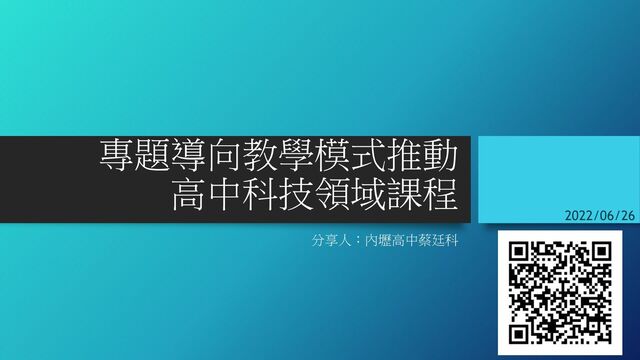

  1. 專題導向教學模式推動 高中科技領域課程 分享人:內壢高中蔡廷科 2022/06/26

  2. 108新課綱 VS 科技領域 • 自主學習 • 機電整合課程 • 探究式科學課程 •

    共好、分享、共學 • …………………… • ……………. • …….. • 帶孩子一起闖盪江湖 • 參加比賽(舞台) •2019FRC
  3. FIRST For Inspiration(鼓舞) and Recognition (讚譽)of Science(科學) and Technology(科技)

  4. FIRST For Inspiration(鼓舞) and Recognition (讚譽)of Science(科學) and Technology(科技) 2016

    2017 2018 2019 現場實況
  5. 對象:針對15~18歲青少年所舉辦的大型團隊合作式機器人競賽 學習內容: 程式設計、電機控制、機械設計、 機械製作、數據分析、公關 等六大領域 • 世界各大名校和企業尋找優秀人才的平台 例如麻省理工學院、耶魯大學、哥倫比亞大學等,都會至FRC平台招攬優秀 學生入學; •

    贊助富有潛力的參賽隊伍:高通、波音、微軟等知名企業 • 每年提供 USD$8000萬 獎學金給曾參賽的學生
  6. FRC TEAM #7626 組織

  7. 整體組織 教練 隊長 行政 製造 公 關 文 宣 財

    務 商 業 程 式 製 圖 致 動 機 構 副隊長 戰略 規 則 分 析 交 流 參 謀
  8. 校內培訓課程

  9. 國教署 自造實驗室

  10. 高中生的木工裝潢課程(場地建置) 圓盤鋸 骨架(釘槍)

  11. 高中生的機械加工課程 車床 銑床

  12. 高中生的氣壓控制課程

  13. 高中生的數位加工(CNC)課程

  14. 高中生的數位建模

  15. 高中生的數位加工課程

  16. PIT 設計 (展場、維修站)

  17. 程式設計 (PID控制)

  18. 原型製作 (PROTOTYPE)

  19. 獲獎的喜訊 (Rookie All-Star Award)

  20. 獲獎的喜訊 (Rookie All-Star Award)

  21. 謝卡

  22. 社群媒體經營

  23. 隊旗設計

  24. 籌措圓夢基金

  25. 借助募資平台(FlyingV) https://www.flyingv.cc/projects/22760/comments

  26. 企業募款

  27. 自製遙控汽車 110(一)318科技專題實作

  28. 課程學習單

  29. 基本結構圖

  30. 控制配線圖

  31. 遙控器(2-4動) (通道)

  32. 伺服器(伺服馬達) 控制方向

  33. 電子變速器 (電變、電調)

  34. 蝦皮賣場團購 減速馬達+輪(有齒輪箱)+伺服馬達 賣場名稱:中天電子材料行 https://shopee.tw/angel__wei 品名:JGA25-370 減速電機 附輪+MG996 MG996R 13KG 大扭力舵機

    機器人 金屬齒輪舵機 伺服馬 四動遙控器+接收器 賣場名稱:赤貧軍團 https://shopee.tw/cv3b20b 品名:頑皮龍D12 升級 turbo 四動遙控器
  35. 動力系統(參考自大同高中汪殿杰老師)

  36. 懸吊系統(3DP)(參考自大同高中汪殿杰老師)

  37. OPEN R/C 網路資源 https://danielnoree.com/

  38. 示範成品

  39. 示範成品

  40. 示範成品

  41. 學生製作過程

  42. 學生製作過程 像打怪一樣,都要砍掉重練的啦!

  43. 學生製作過程 銑 床 加 工

  44. 軸承與其使用範例

  45. None
  46. None
  47. None
  48. None
  49. None
  50. None
  51. None
  52. None
  53. None
  54. None
  55. MF105ZZ(10*5*4) 5 10 4

  56. None
  57. None
  58. 同步皮帶輪介紹

  59. 同步皮帶的節線長度計算公式: L=2C+1.57(PD+pd)+(PD-pd)2/4C C=1/2(L- P*N)=159mm PD:大輪節徑 P:節距(2mm) pd:小輪節徑 N:齒輪齒數(16齒) C :同步帶輪中心距

    節徑:PD=P*N/3.14
  60. L=2C+1.57(PD+pd)+(PD-pd)2/4C

  61. None
  62. 成果發表

  63. 工程筆記 108課綱—學習歷程檔案

  64. Smart Tools

  65. 余杉杉 專案管理(時間甘特圖) https://dot-orchestra- e67.notion.site/e8ba8c9fb04e4bc58c8f8f22ab13627f 侯婉薰 (每一次上課的記錄) https://shard-handbell- 5c4.notion.site/63d7c10297354ccbb5a9c3fa85c0d4bb 吳柏宏 (GOOD)

    https://abaft-dungeon- 301.notion.site/79777e602b0c4d1eaf785704ecef15e9 李昱廷 (車殻進度筆記) https://polydactyl-scorpio- 81f.notion.site/dae0abc82f8f4c68b79bdac97b65848e 麥毅凡 (專案進度) https://gigantic-starburst-ac0.notion.site/110- 05c806ef0c37493c90719774f94b8994 陳沛君 (機構進度—手繪草圖) https://comet-avocado- f13.notion.site/fad2e52db75b4505ac6f0ca692eded85
  66. 傳動系統—實作活動 精確繪圖/等高螺絲/公制螺絲—M3/雷射切割/CNC加工/軸承配合

  67. 外 側

  68. 內 側

  69. None
  70. 等 高 螺 絲

  71. 電 池 盒 底 板

  72. 3mm

  73. None
  74. 5mm

  75. M4*5

  76. 電池盒 馬達
