Kubernetesの上にVPCを作る — eBPF + BGPで実現するマルチテナントネットワーク

Kubernetesをマルチテナントな基盤として使うと、VPCのようなネットワークも作れます。

今回は、Namespaceごとにネットワークを分離し、異なるVPCでは同じIPアドレスも使える自作CNIについて紹介します。

eBPFやVXLAN、BGPを使ってどのように実現しているのかを話します。

Transcript

1. Kubernetesの上にVPCを作る eBPF + BGPで実現するマルチテナントネットワーク Kubernetes Novice Tokyo 株式会社フォーセシステム / mNi Cloud 開発チーム
2. 自己紹介 宮田 宗幸 MuNeNiCK 所属 株式会社フォーセシステム 仕事 インフラ系SIer 最近やっていること • オンプレKubernetes上に、EKS FargateのようなサーバーレスKaaSを構築中 • JPNICからAS番号を取得し、BGP接続に向けてネットワークを構築中 X @nick_mune0127 GitHub MuNeNiCK 2

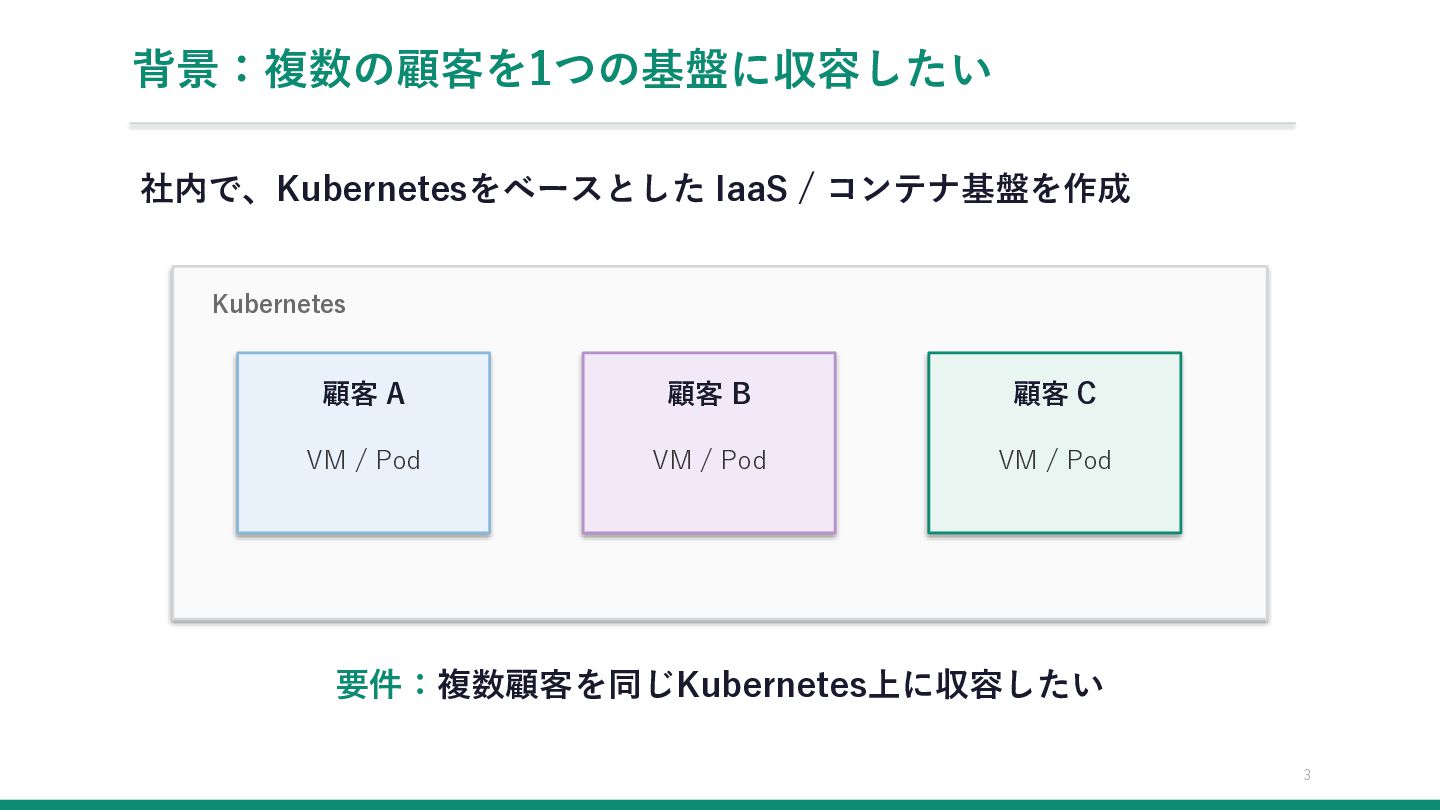

3. 背景：複数の顧客を1つの基盤に収容したい 社内で、Kubernetesをベースとした IaaS / コンテナ基盤を作成 Kubernetes 顧客 A 顧客 B 顧客 C VM / Pod VM / Pod VM / Pod 要件：複数顧客を同じKubernetes上に収容したい 3

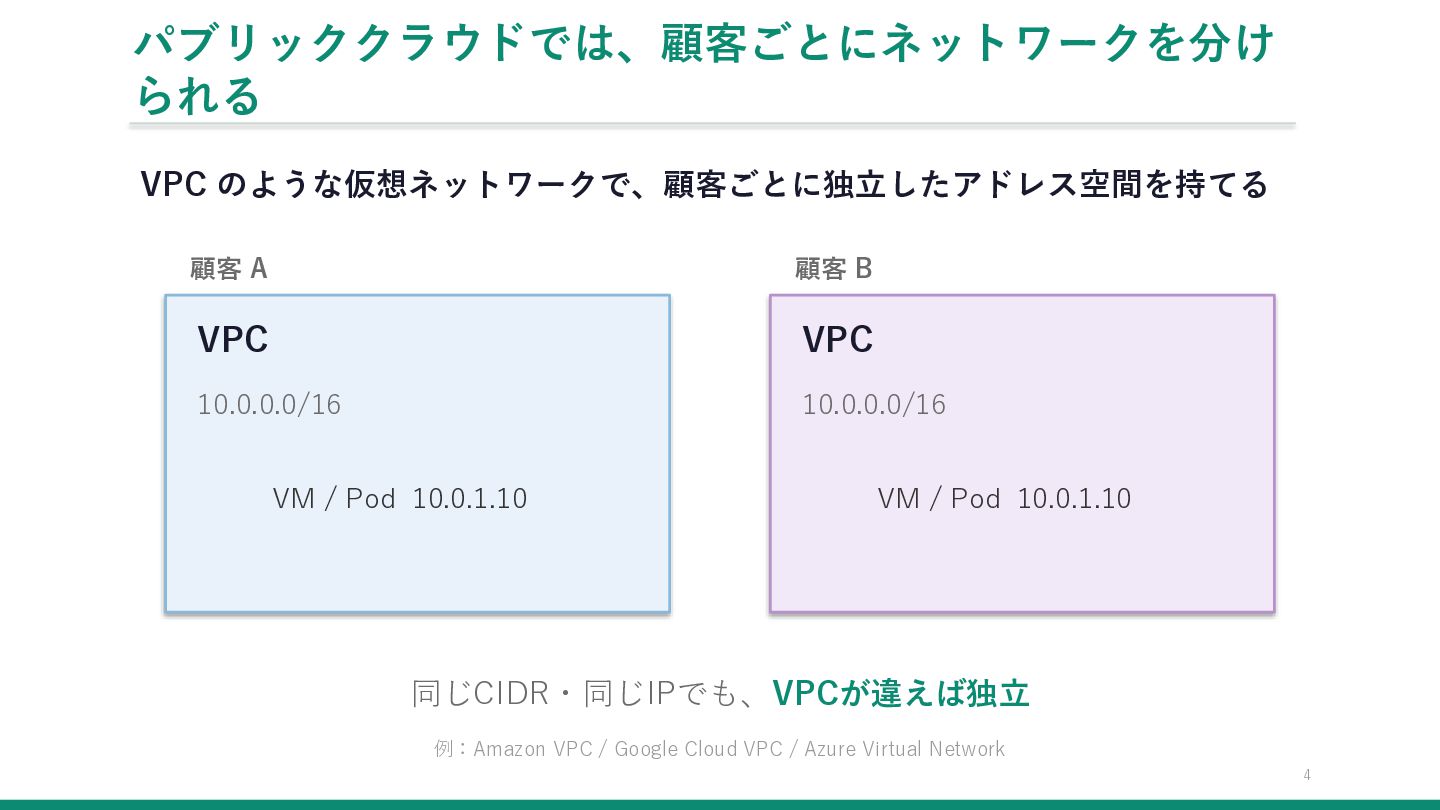

4. パブリッククラウドでは、顧客ごとにネットワークを分け られる VPC のような仮想ネットワークで、顧客ごとに独立したアドレス空間を持てる 顧客 A 顧客 B VPC VPC 10.0.0.0/16 10.0.0.0/16 VM / Pod 10.0.1.10 VM / Pod 10.0.1.10 同じCIDR・同じIPでも、VPCが違えば独立 例：Amazon VPC / Google Cloud VPC / Azure Virtual Network 4

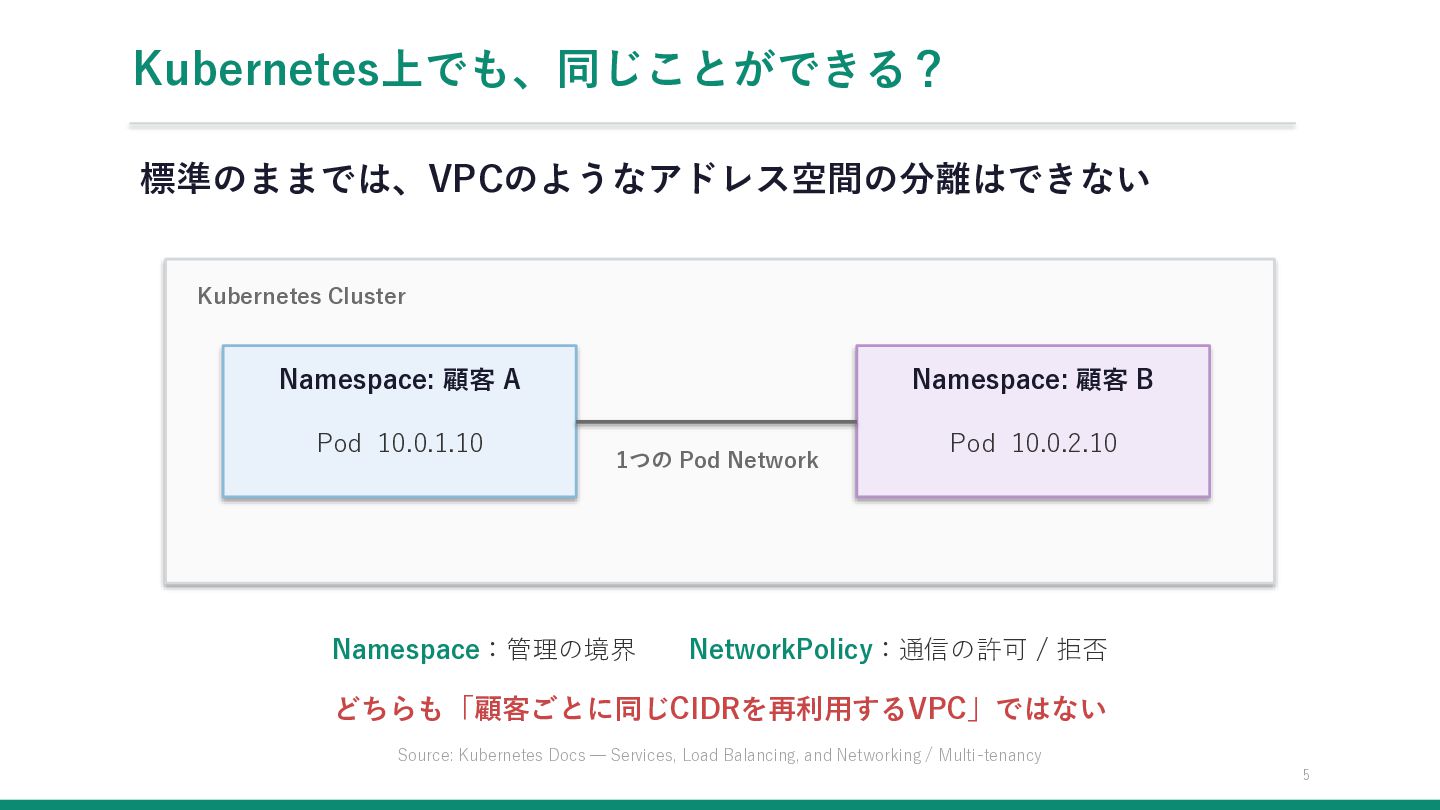

5. Kubernetes上でも、同じことができる？ 標準のままでは、VPCのようなアドレス空間の分離はできない Kubernetes Cluster Namespace: 顧客 A Pod 10.0.1.10 Namespace: 顧客 B 1つの Pod Network Namespace：管理の境界 Pod 10.0.2.10 NetworkPolicy：通信の許可 / 拒否 どちらも「顧客ごとに同じCIDRを再利用するVPC」ではない Source: Kubernetes Docs — Services, Load Balancing, and Networking / Multi-tenancy 5

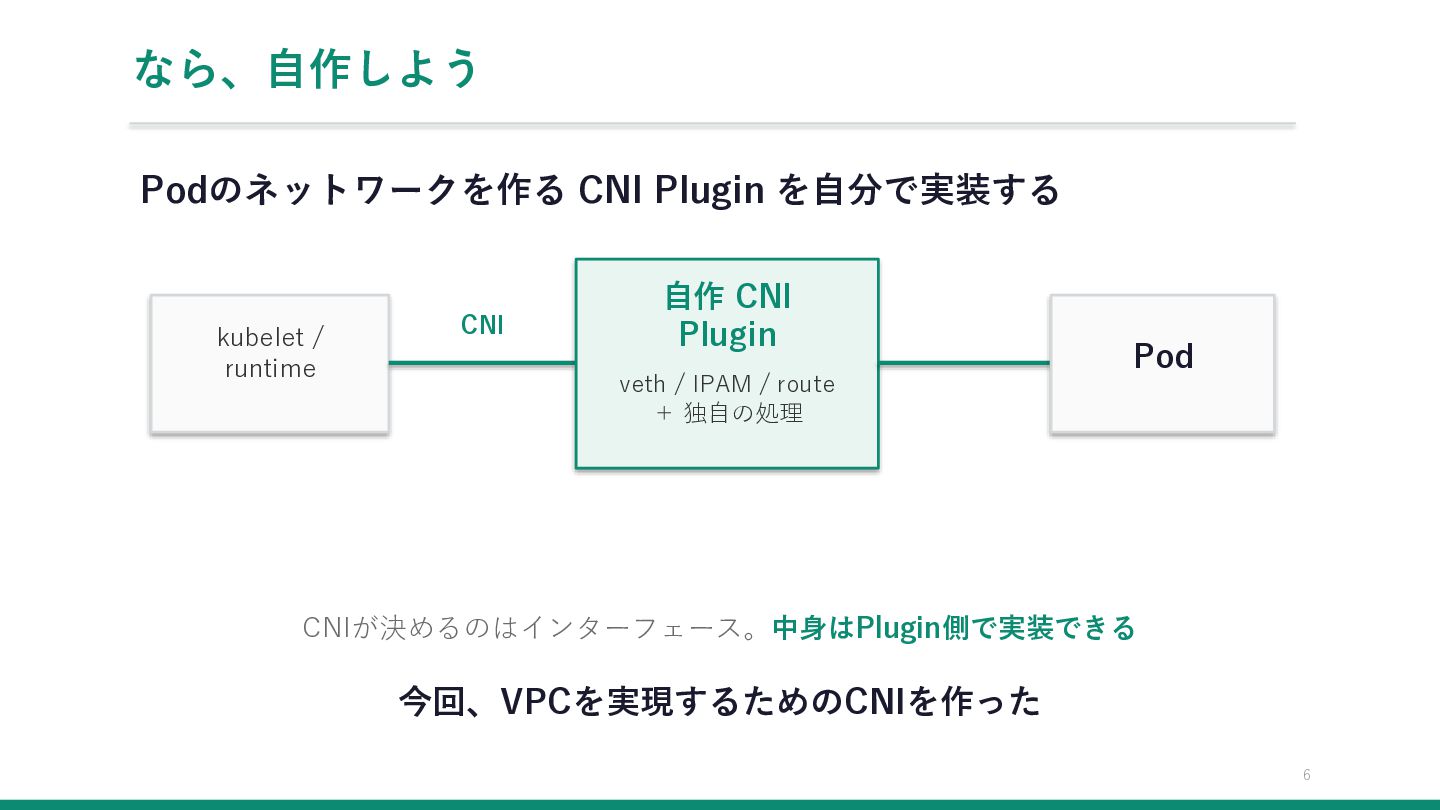

6. なら、自作しよう Podのネットワークを作る CNI Plugin を自分で実装する kubelet / runtime CNI 自作 CNI Plugin Pod veth / IPAM / route ＋ 独自の処理 CNIが決めるのはインターフェース。中身はPlugin側で実装できる 今回、VPCを実現するためのCNIを作った 6

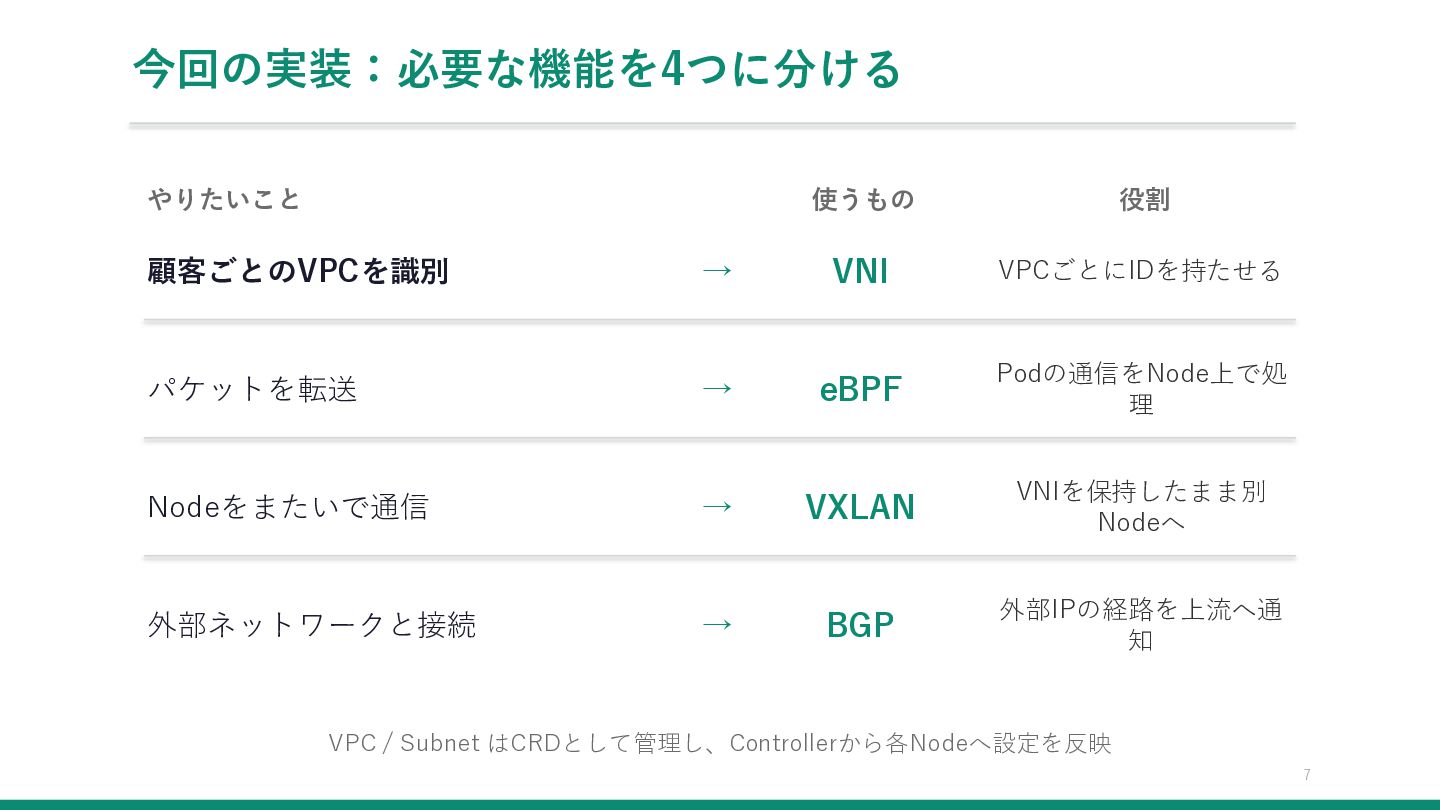

7. 今回の実装：必要な機能を4つに分ける やりたいこと 使うもの 役割 顧客ごとのVPCを識別 → VNI VPCごとにIDを持たせる パケットを転送 → eBPF Podの通信をNode上で処 理 Nodeをまたいで通信 → VXLAN VNIを保持したまま別 Nodeへ 外部ネットワークと接続 → BGP 外部IPの経路を上流へ通 知 VPC / Subnet はCRDとして管理し、Controllerから各Nodeへ設定を反映 7

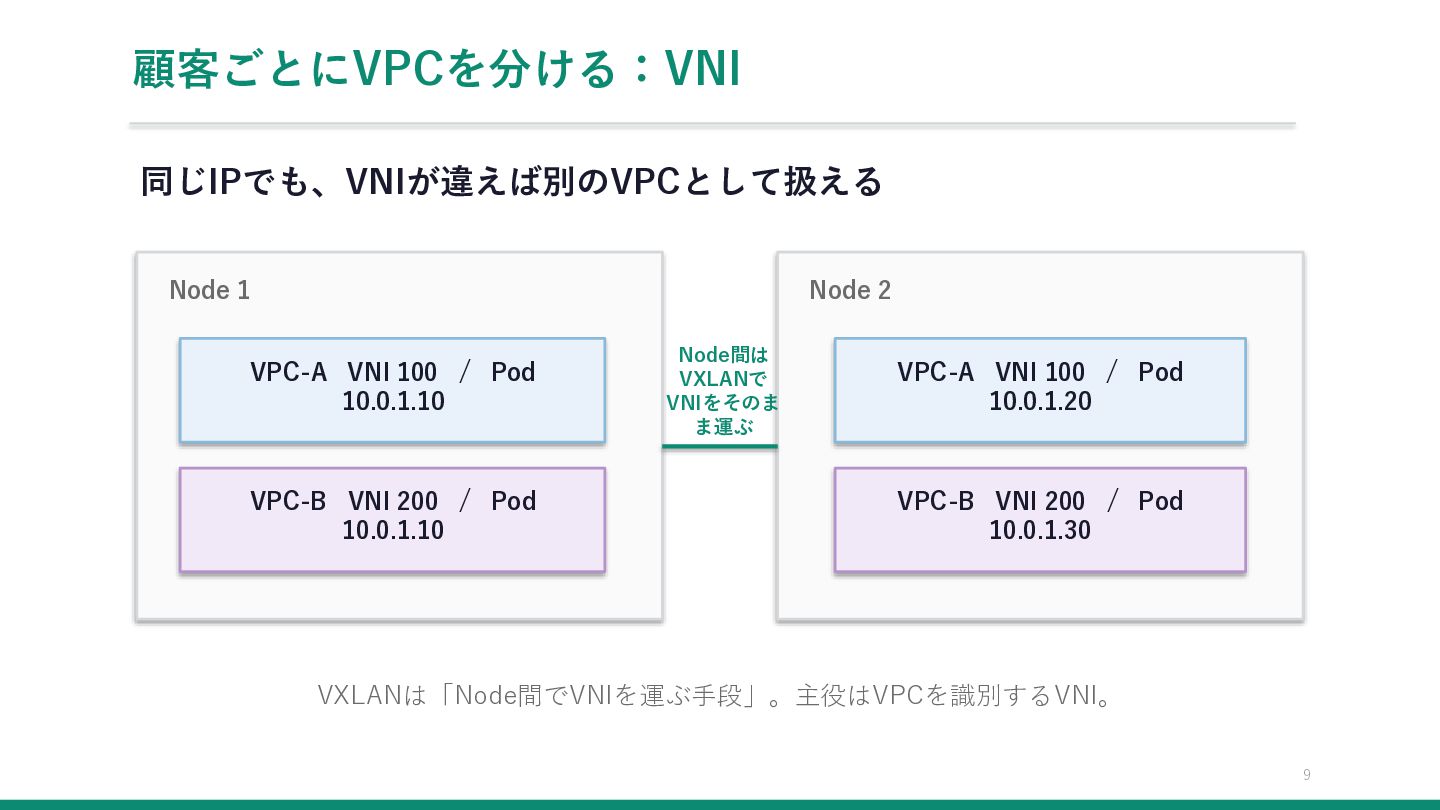

8. 顧客ごとにVPCを分ける：VNI 同じIPでも、VNIが違えば別のVPCとして扱える Node 1 Node 2 VPC-A VNI 100 / Pod 10.0.1.10 VPC-B VNI 200 / Pod 10.0.1.10 Node間は VXLANで VNIをそのま ま運ぶ VPC-A VNI 100 / Pod 10.0.1.20 VPC-B VNI 200 / Pod 10.0.1.30 VXLANは「Node間でVNIを運ぶ手段」。主役はVPCを識別するVNI。 9

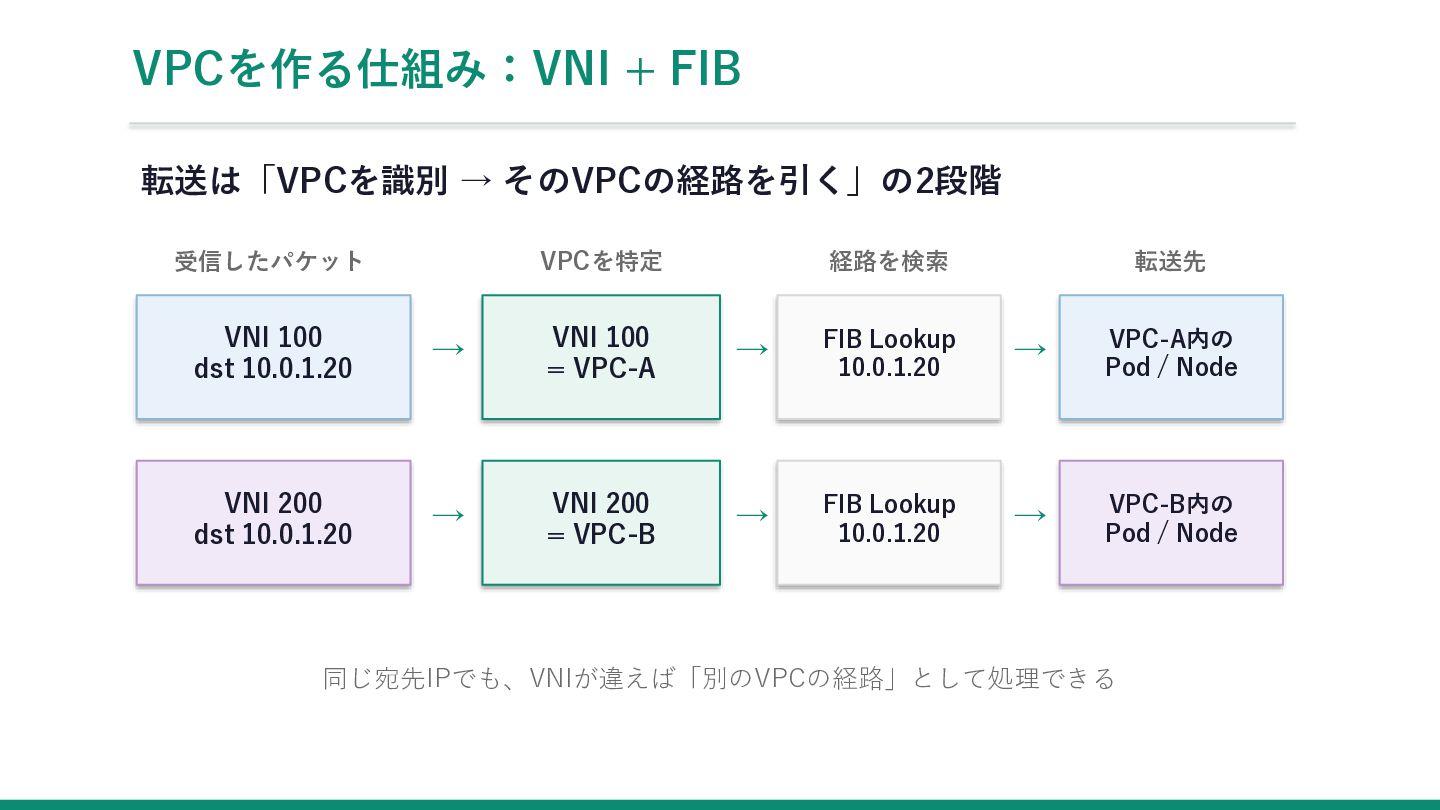

9. VPCを作る仕組み：VNI + FIB 転送は「VPCを識別 → そのVPCの経路を引く」の2段階 受信したパケット VPCを特定 経路を検索 転送先 VNI 100 dst 10.0.1.20 → VNI 100 = VPC-A → FIB Lookup 10.0.1.20 → VPC-A内の Pod / Node VNI 200 dst 10.0.1.20 → VNI 200 = VPC-B → FIB Lookup 10.0.1.20 → VPC-B内の Pod / Node 同じ宛先IPでも、VNIが違えば「別のVPCの経路」として処理できる

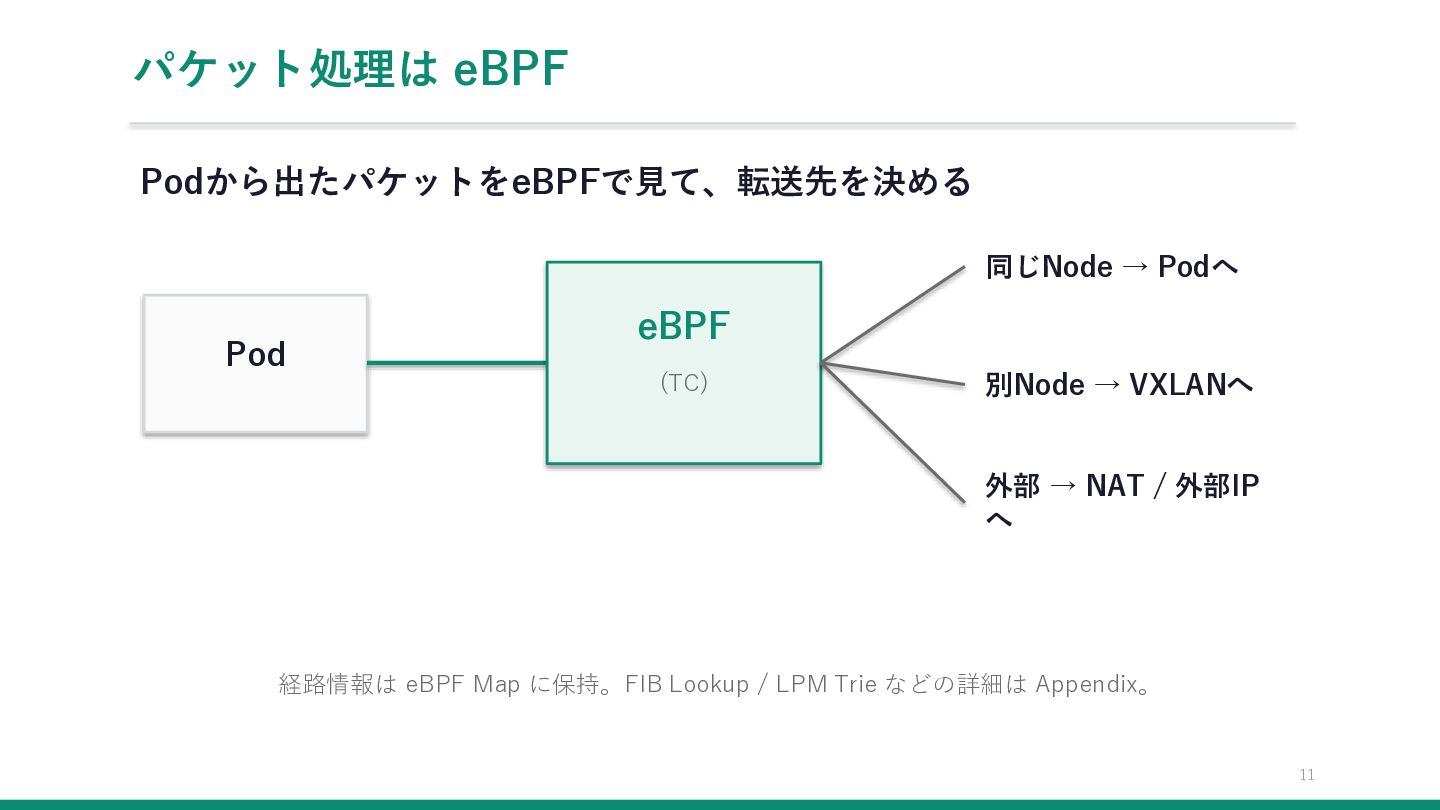

10. パケット処理は eBPF Podから出たパケットをeBPFで見て、転送先を決める 同じNode → Podへ Pod eBPF (TC) 別Node → VXLANへ 外部 → NAT / 外部IP へ 経路情報は eBPF Map に保持。FIB Lookup / LPM Trie などの詳細は Appendix。 11

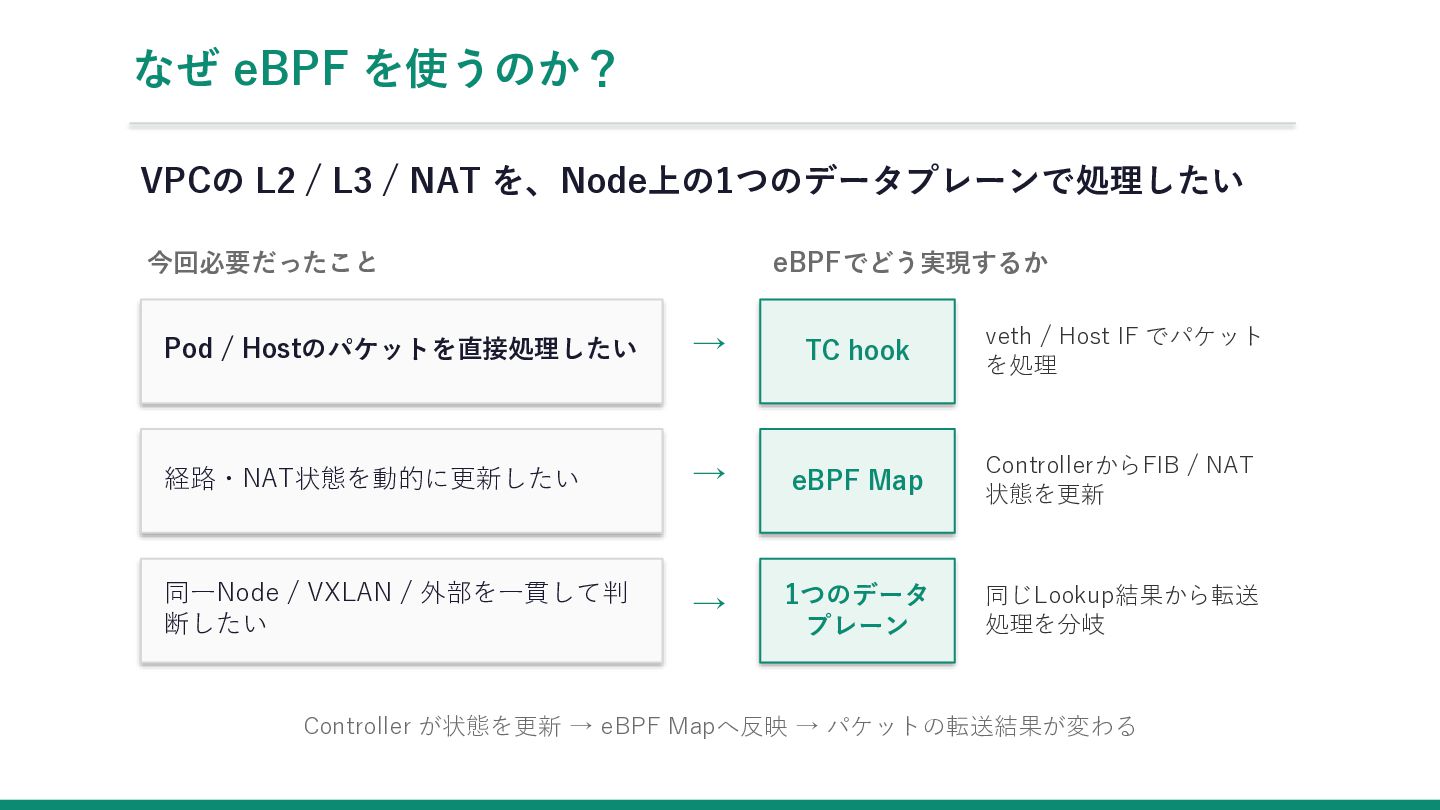

11. なぜ eBPF を使うのか？ VPCの L2 / L3 / NAT を、Node上の1つのデータプレーンで処理したい 今回必要だったこと eBPFでどう実現するか Pod / Hostのパケットを直接処理したい → TC hook veth / Host IF でパケット を処理 経路・NAT状態を動的に更新したい → eBPF Map ControllerからFIB / NAT 状態を更新 同一Node / VXLAN / 外部を一貫して判 断したい → 1つのデータ プレーン 同じLookup結果から転送 処理を分岐 Controller が状態を更新 → eBPF Mapへ反映 → パケットの転送結果が変わる

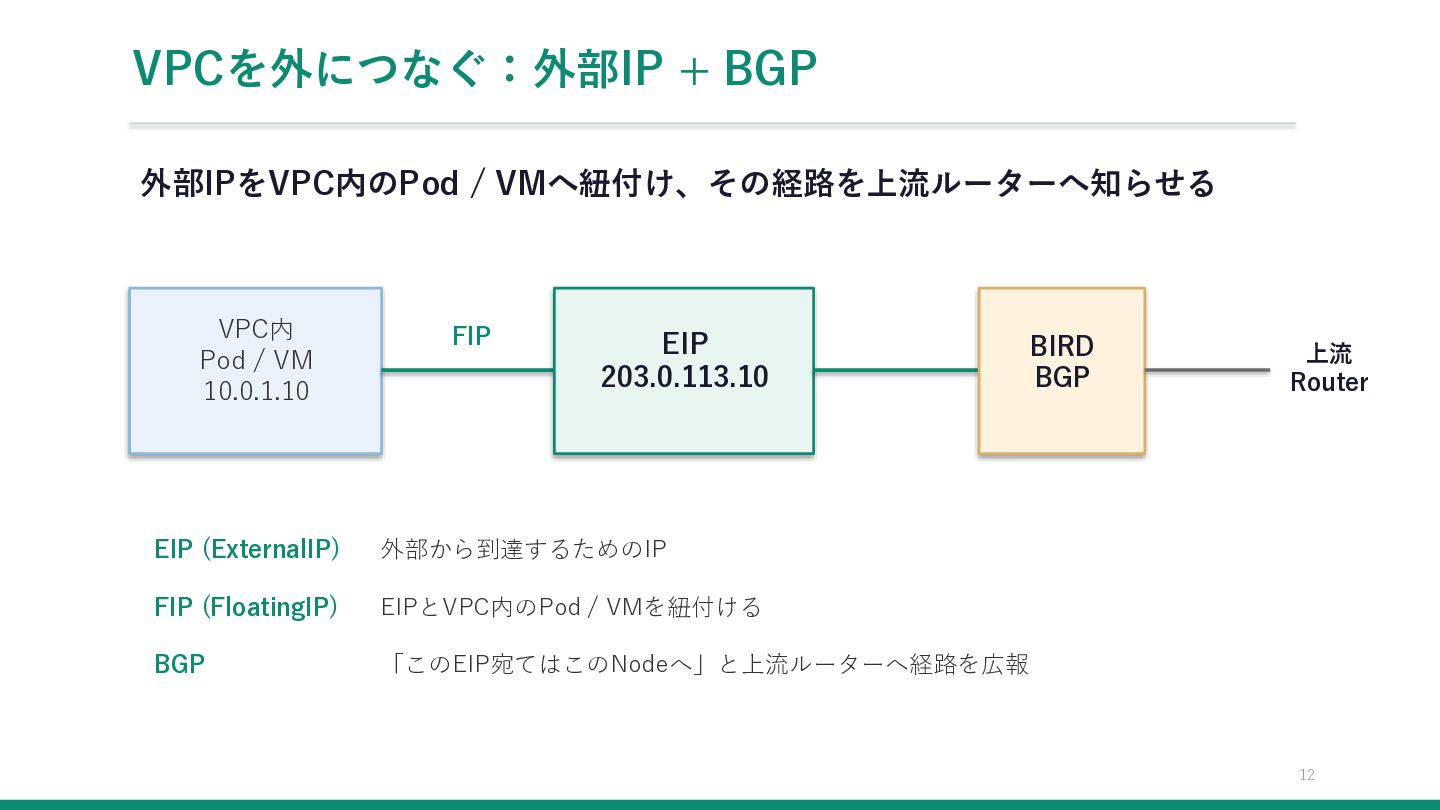

12. VPCを外につなぐ：外部IP + BGP 外部IPをVPC内のPod / VMへ紐付け、その経路を上流ルーターへ知らせる VPC内 Pod / VM 10.0.1.10 FIP EIP 203.0.113.10 EIP (ExternalIP) 外部から到達するためのIP FIP (FloatingIP) EIPとVPC内のPod / VMを紐付ける BGP 「このEIP宛てはこのNodeへ」と上流ルーターへ経路を広報 BIRD BGP 上流 Router 12
13. 実際に動いている：mNi Cloud mNi Cloud Kubernetes ベースの IaaS / コンテナサービス • VPC / VM / VPN / ブロックストレージ / コンテナ • 最近はマネージドKubernetesサービスができてたり… • 2006年, 2008年生まれの学生アルバイトとともに開発中 開発ブログ https://zenn.dev/mnicloud 13
14. まとめ 今回の流れ 複数顧客をKubernetesに収容したい → パブリッククラウドのVPCのようなネットワークが欲しい → Kubernetes標準では、顧客ごとのアドレス空間を持てない → CNIを自作して、VPCを実現した Kubernetesは、CNIまで拡張すれば VPCを持つマルチテナント環境ま で作れる 14
15. ありがとうございました 開発ブログ 会社概要 https://zenn.dev/mnicloud https://forse.tokyo mNi Cloud 開発チーム 15

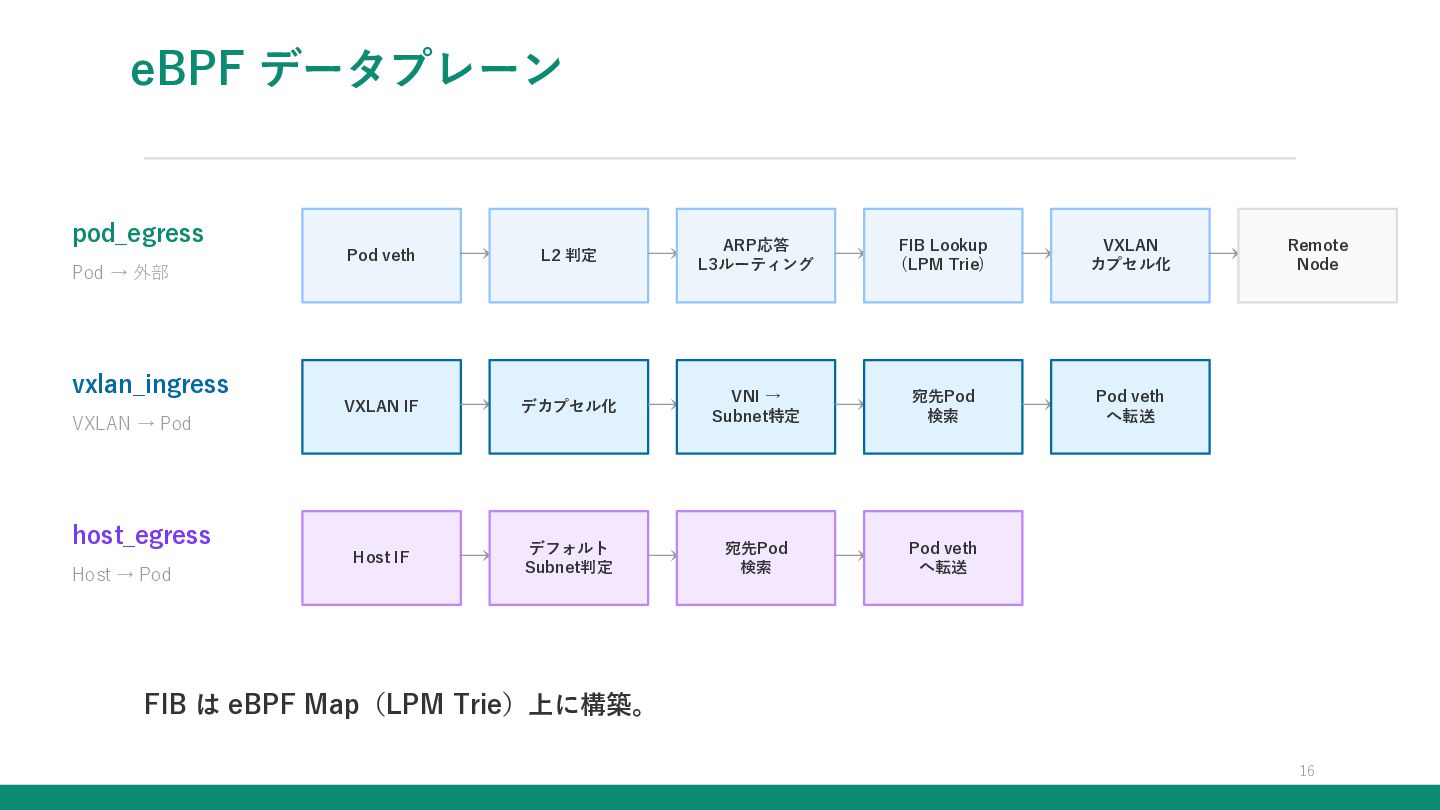

16. eBPF データプレーン pod_egress Pod veth → L2 判定 VXLAN IF → デカプセル化 → VNI → Subnet特定 Host IF → デフォルト Subnet判定 → 宛先Pod 検索 Pod → 外部 vxlan_ingress VXLAN → Pod host_egress Host → Pod ARP応答 → L3ルーティング → FIB Lookup (LPM Trie) → VXLAN カプセル化 → 宛先Pod 検索 → Pod veth へ転送 → Pod veth へ転送 → Remote Node FIB は eBPF Map（LPM Trie）上に構築。 16

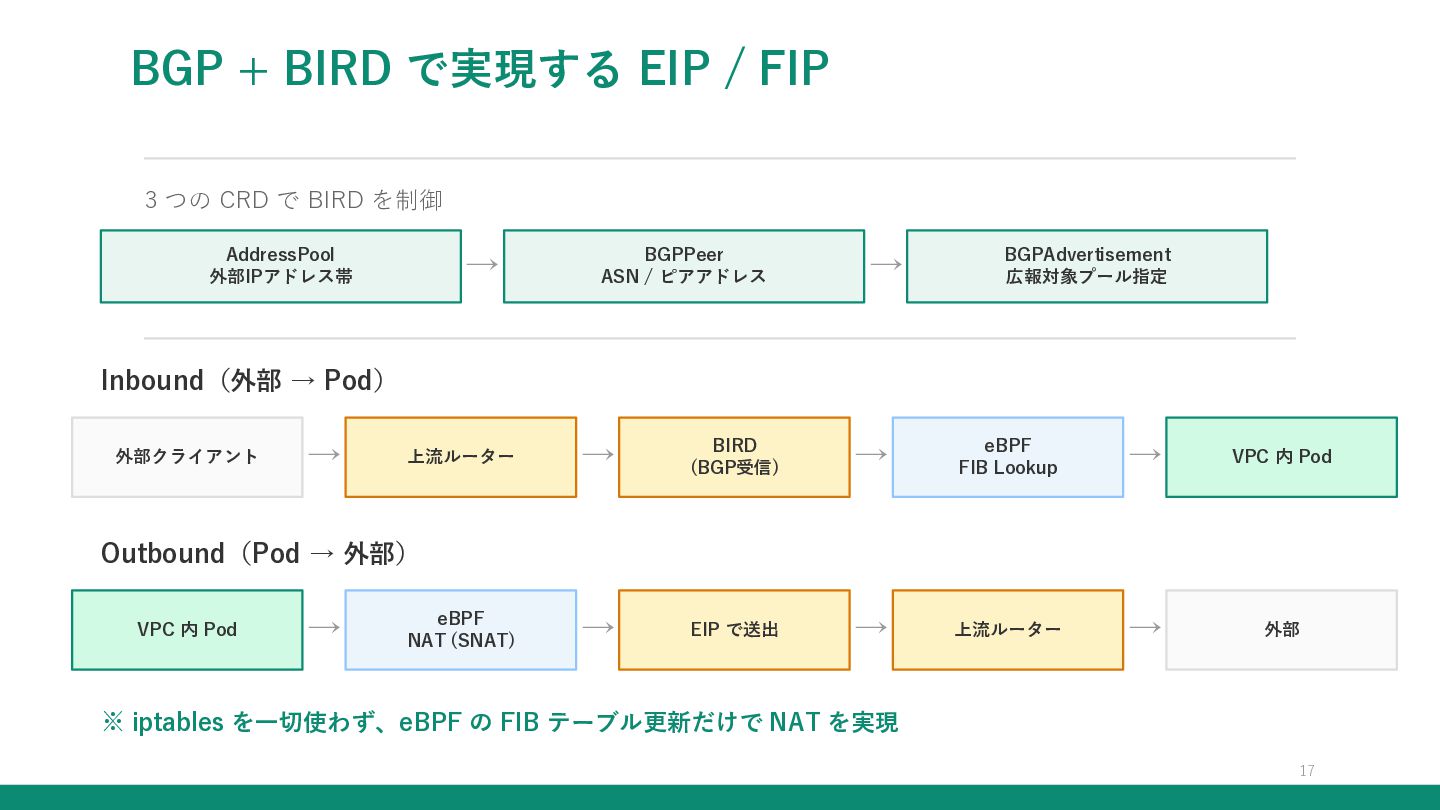

17. BGP + BIRD で実現する EIP / FIP 3 つの CRD で BIRD を制御 AddressPool 外部IPアドレス帯 → BGPPeer ASN / ピアアドレス → BGPAdvertisement 広報対象プール指定 Inbound（外部 → Pod） 外部クライアント → 上流ルーター → BIRD (BGP受信) → eBPF FIB Lookup → VPC 内 Pod → EIP で送出 → 上流ルーター → 外部 Outbound（Pod → 外部） VPC 内 Pod → eBPF NAT (SNAT) ※ iptables を一切使わず、eBPF の FIB テーブル更新だけで NAT を実現 17

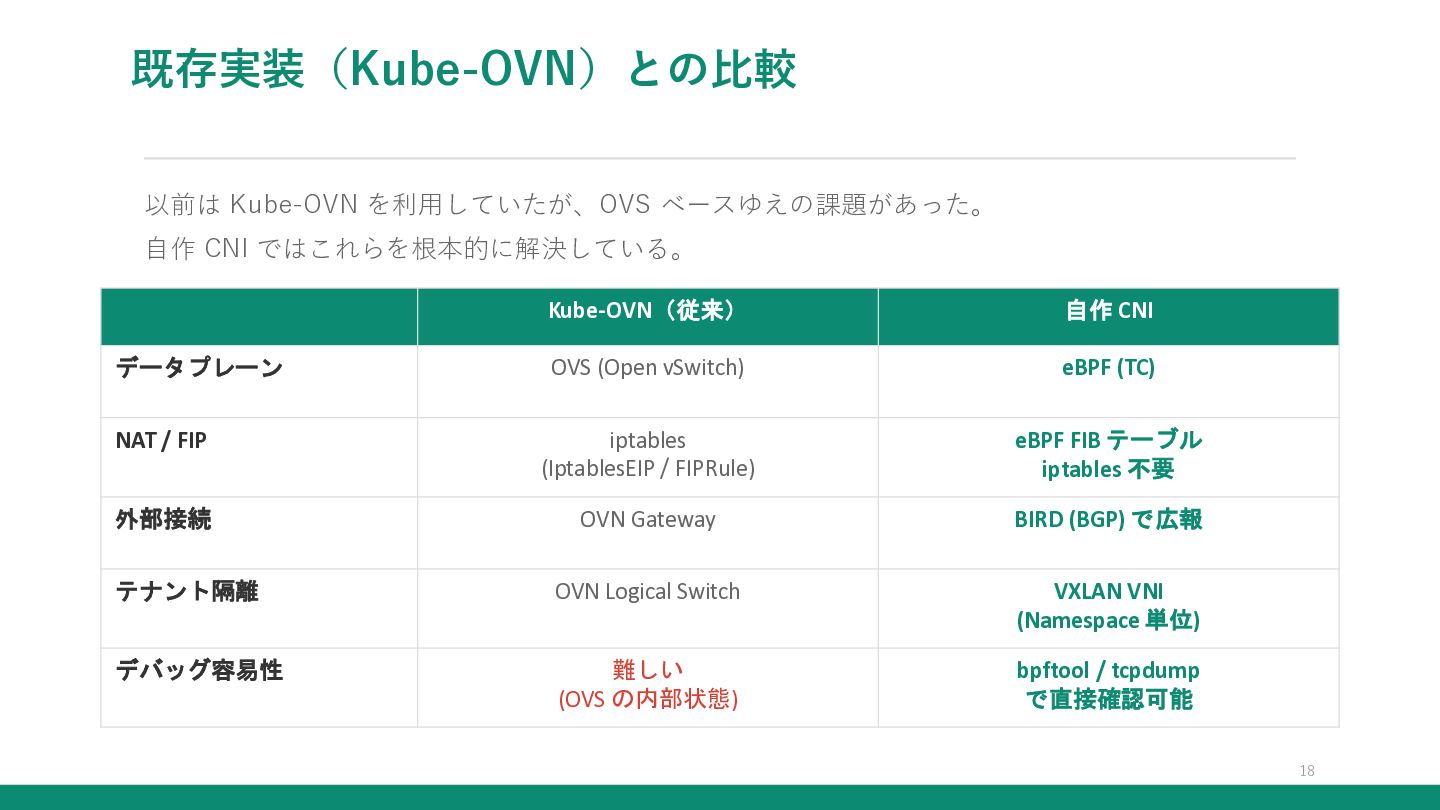

18. 既存実装（Kube-OVN）との比較 以前は Kube-OVN を利用していたが、OVS ベースゆえの課題があった。 自作 CNI ではこれらを根本的に解決している。 Kube-OVN（従来） 自作 CNI データプレーン OVS (Open vSwitch) eBPF (TC) NAT / FIP iptables (IptablesEIP / FIPRule) eBPF FIB テーブル iptables 不要 外部接続 OVN Gateway BIRD (BGP) で広報 テナント隔離 OVN Logical Switch VXLAN VNI (Namespace 単位) デバッグ容易性 難しい (OVS の内部状態) bpftool / tcpdump で直接確認可能 18
