Unreal Engine VR template 解体新書

slide内のNotionリンク
https://www.notion.so/Unreal-Engine-Wiki-fd61f93e863e4736a10212c480c5a778

Transcript

1. UE VR template 解体新書 @sketch_namerou
2. 自己紹介 なめろう　です ゲーム制作頑張ってます 今年UnityからUnreal Engineに移行しました

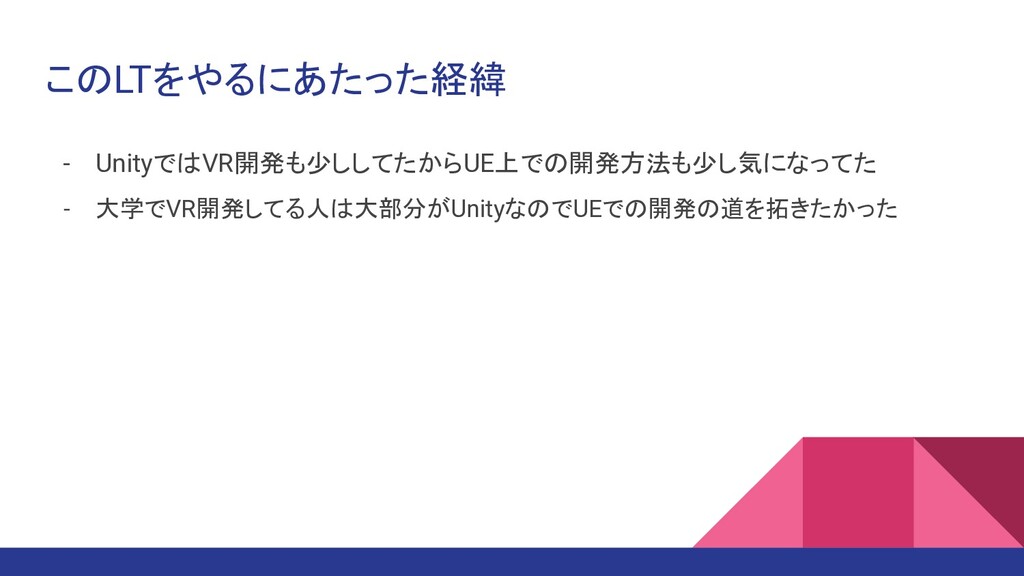

3. このLTをやるにあたった経緯 - UnityではVR開発も少ししてたからUE上での開発方法も少し気になってた - 大学でVR開発してる人は大部分がUnityなのでUEでの開発の道を拓きたかった

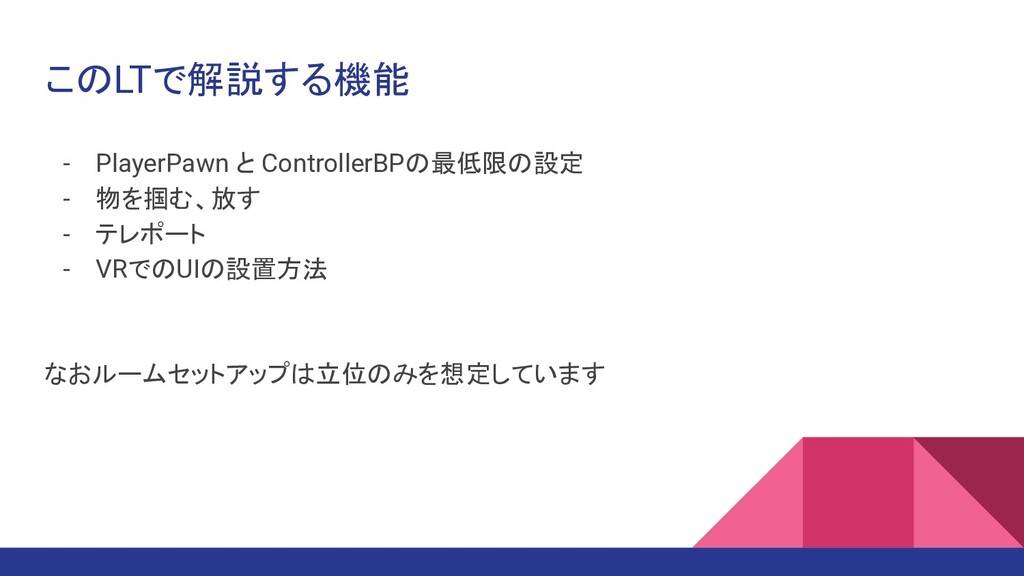

4. このLTで解説する機能 - PlayerPawn と ControllerBPの最低限の設定 - 物を掴む、放す - テレポート - VRでのUIの設置方法 なおルームセットアップは立位のみを想定しています

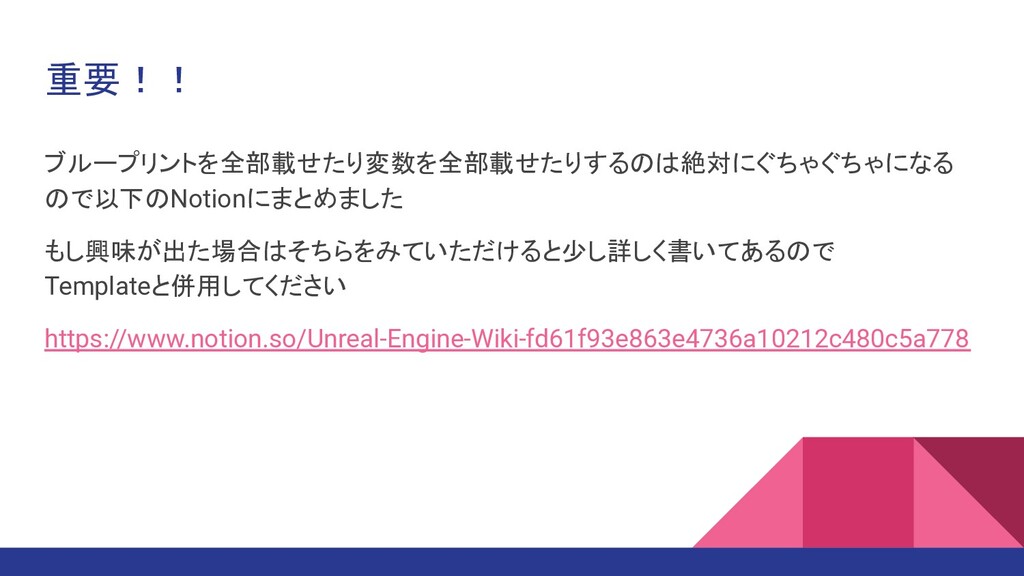

5. 重要！！ ブループリントを全部載せたり変数を全部載せたりするのは絶対にぐちゃぐちゃになる ので以下のNotionにまとめました もし興味が出た場合はそちらをみていただけると少し詳しく書いてあるので Templateと併用してください https://www.notion.so/Unreal-Engine-Wiki-fd61f93e863e4736a10212c480c5a778
6. PlayerPawnと ControllerBPの 最低限の設定

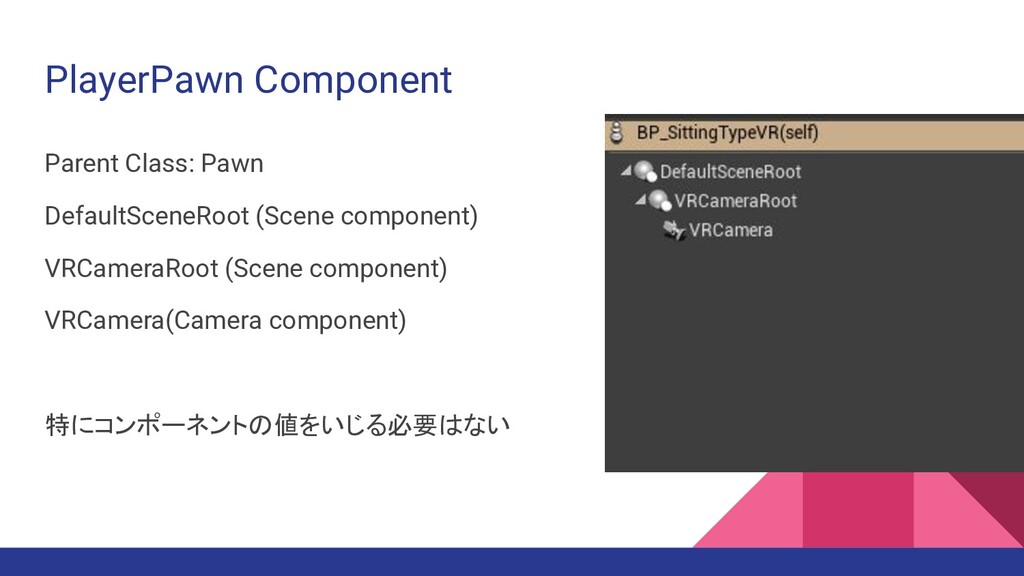

7. PlayerPawn Component Parent Class: Pawn DefaultSceneRoot (Scene component) VRCameraRoot (Scene component) VRCamera(Camera component) 特にコンポーネントの値をいじる必要はない

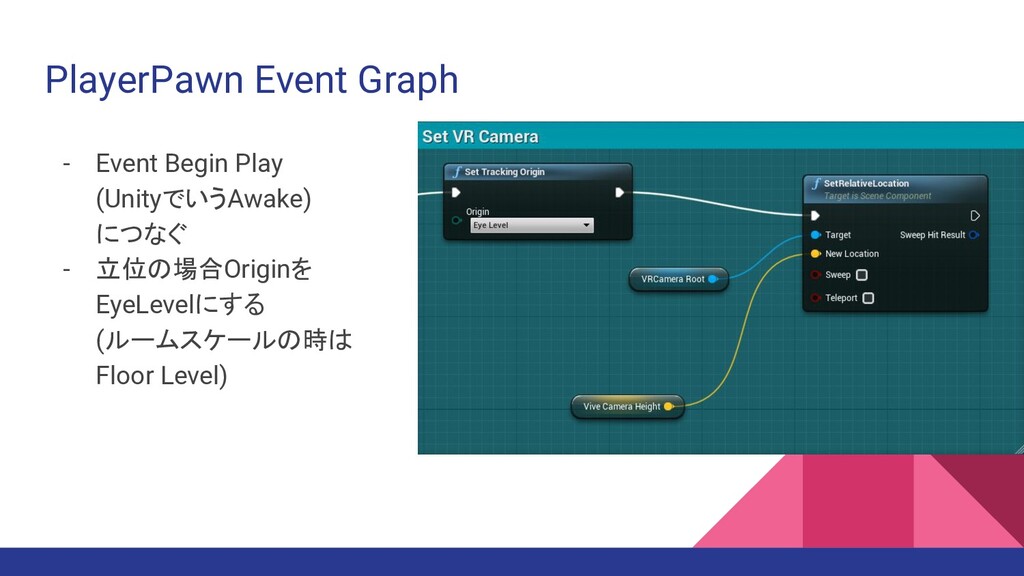

8. PlayerPawn Event Graph - Event Begin Play (UnityでいうAwake) につなぐ - 立位の場合Originを EyeLevelにする (ルームスケールの時は Floor Level)

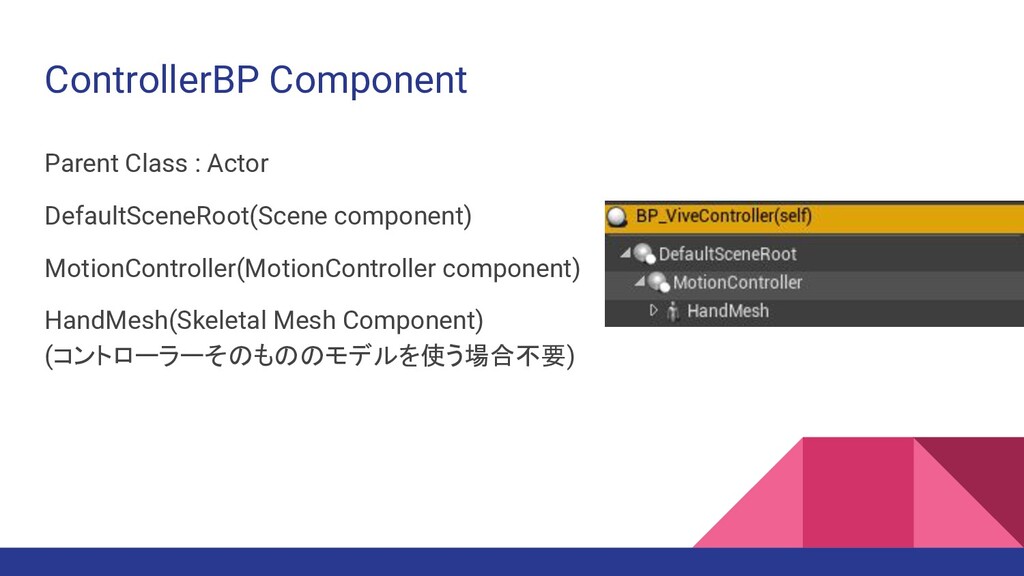

9. ControllerBP Component Parent Class : Actor DefaultSceneRoot(Scene component) MotionController(MotionController component) HandMesh(Skeletal Mesh Component) (コントローラーそのもののモデルを使う場合不要)

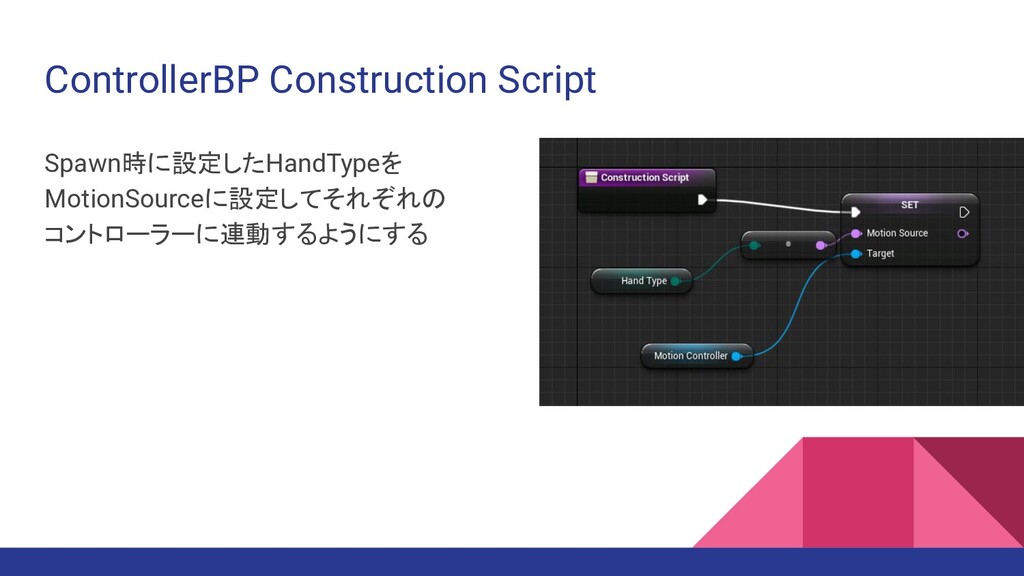

10. ControllerBP Construction Script Spawn時に設定したHandTypeを MotionSourceに設定してそれぞれの コントローラーに連動するようにする

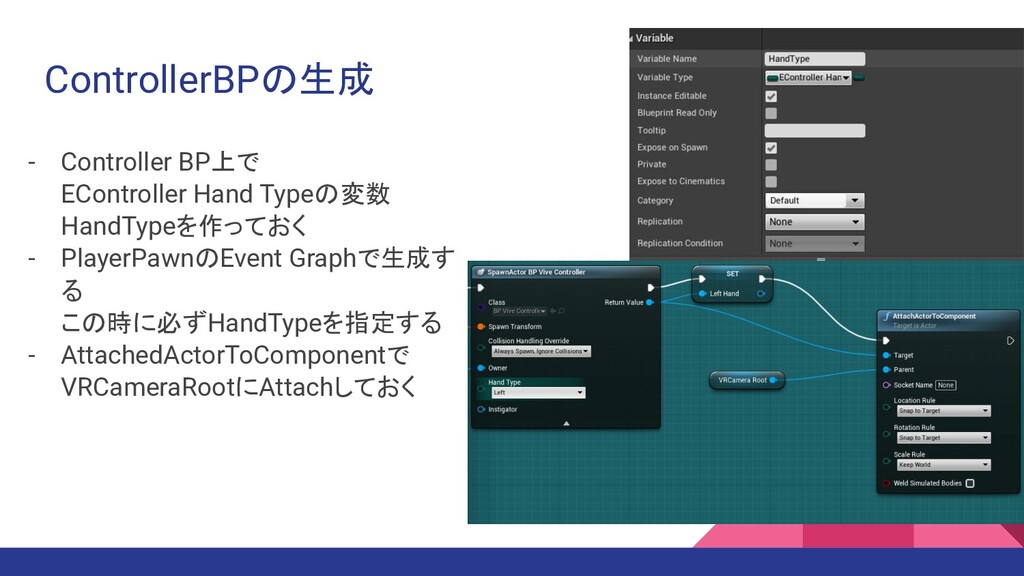

11. ControllerBPの生成 - Controller BP上で EController Hand Typeの変数 HandTypeを作っておく - PlayerPawnのEvent Graphで生成す る この時に必ずHandTypeを指定する - AttachedActorToComponentで VRCameraRootにAttachしておく

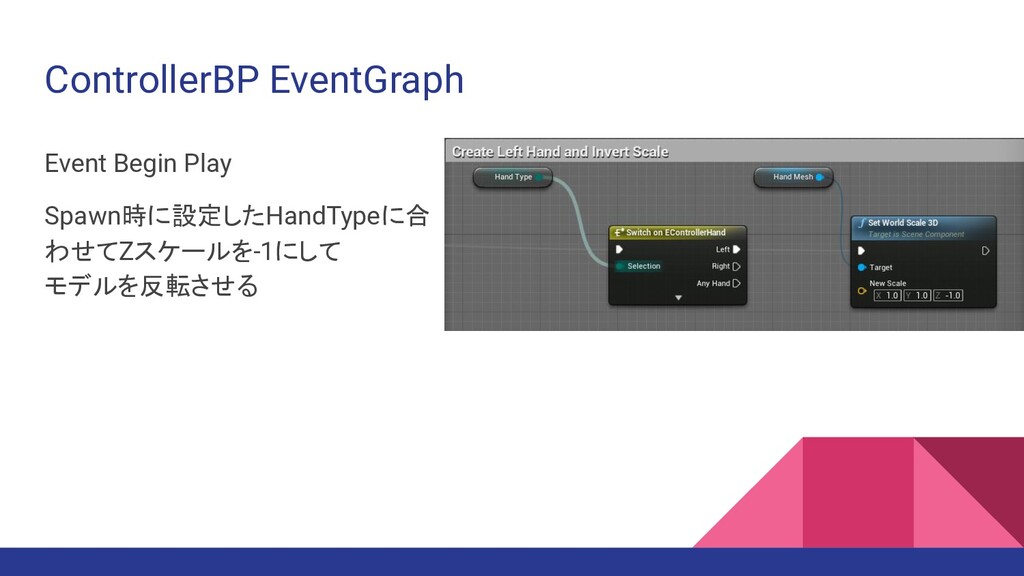

12. ControllerBP EventGraph Event Begin Play Spawn時に設定したHandTypeに合 わせてZスケールを-1にして モデルを反転させる
13. 物を掴む、放す

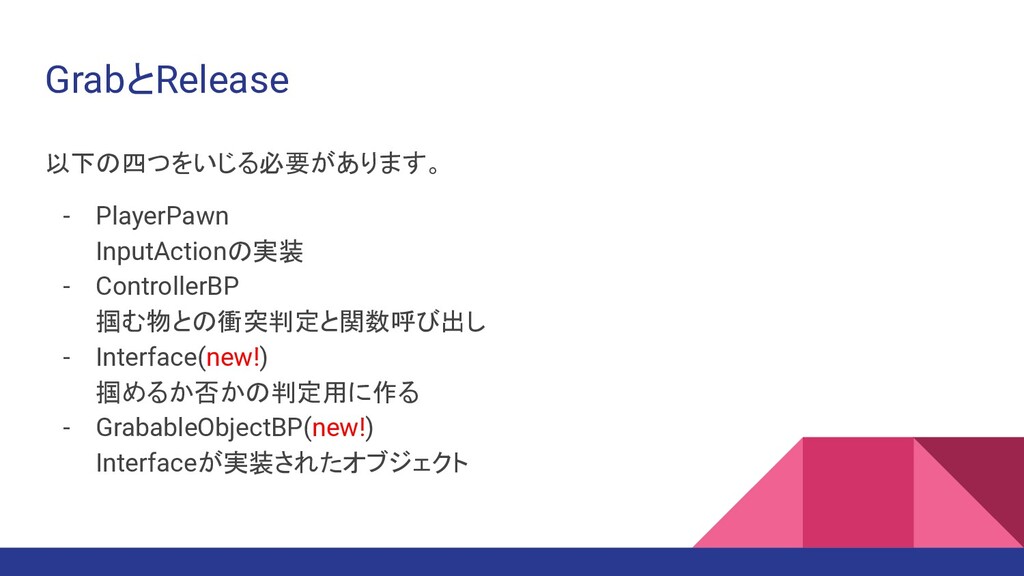

14. GrabとRelease 以下の四つをいじる必要があります。 - PlayerPawn InputActionの実装 - ControllerBP 掴む物との衝突判定と関数呼び出し - Interface(new!) 掴めるか否かの判定用に作る - GrabableObjectBP(new!) Interfaceが実装されたオブジェクト

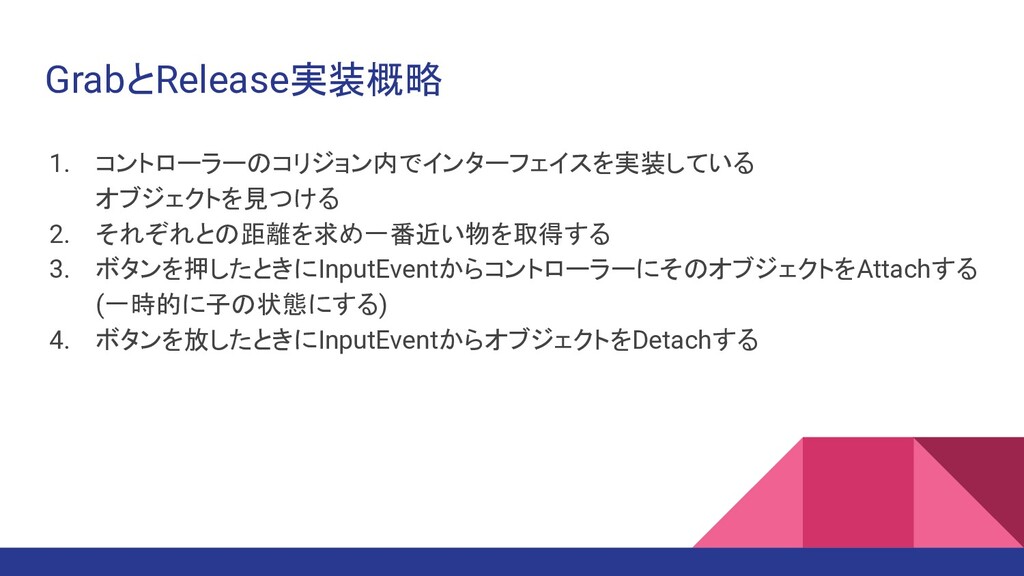

15. GrabとRelease実装概略 1. コントローラーのコリジョン内でインターフェイスを実装している オブジェクトを見つける 2. それぞれとの距離を求め一番近い物を取得する 3. ボタンを押したときにInputEventからコントローラーにそのオブジェクトをAttachする (一時的に子の状態にする) 4. ボタンを放したときにInputEventからオブジェクトをDetachする
16. ControllerBP Component - 触れているオブジェクトを判定したいので HandMesh下にSphereCollisionを追加します。 - コントローラー用に大きさは小さくします。

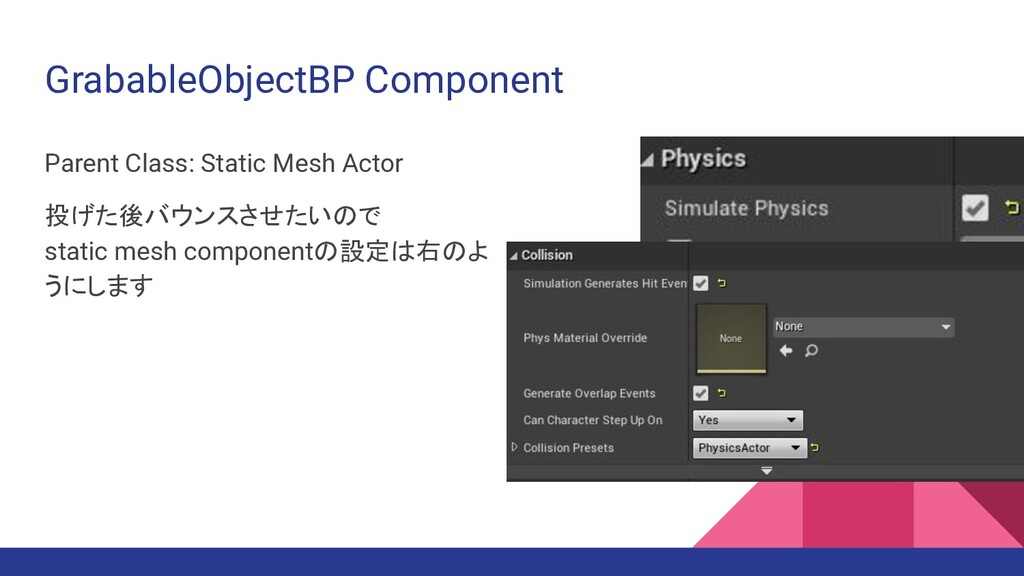

17. GrabableObjectBP Component Parent Class: Static Mesh Actor 投げた後バウンスさせたいので static mesh componentの設定は右のよ うにします

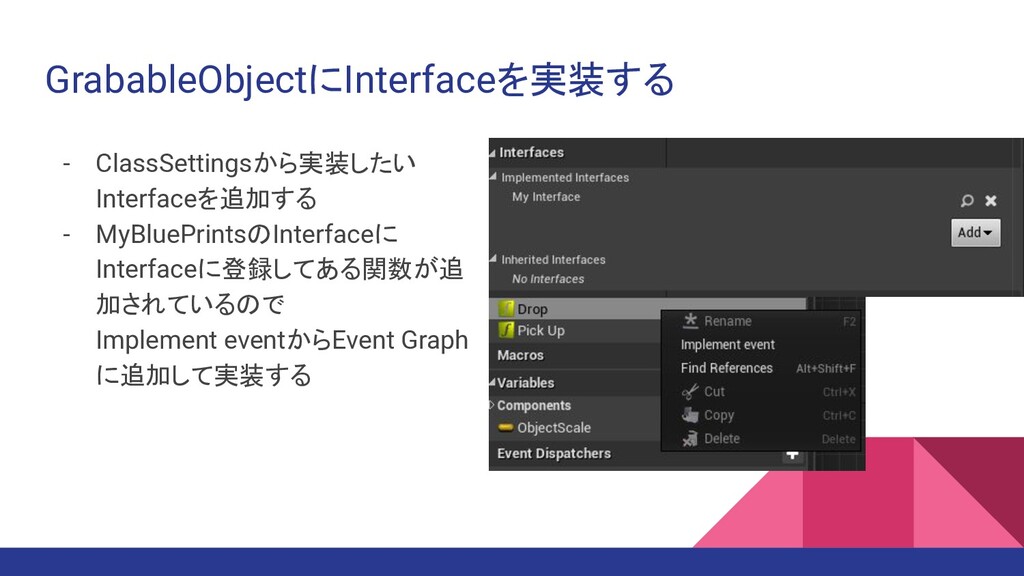

18. GrabableObjectにInterfaceを実装する - ClassSettingsから実装したい Interfaceを追加する - MyBluePrintsのInterfaceに Interfaceに登録してある関数が追 加されているので Implement eventからEvent Graph に追加して実装する
19. Teleport

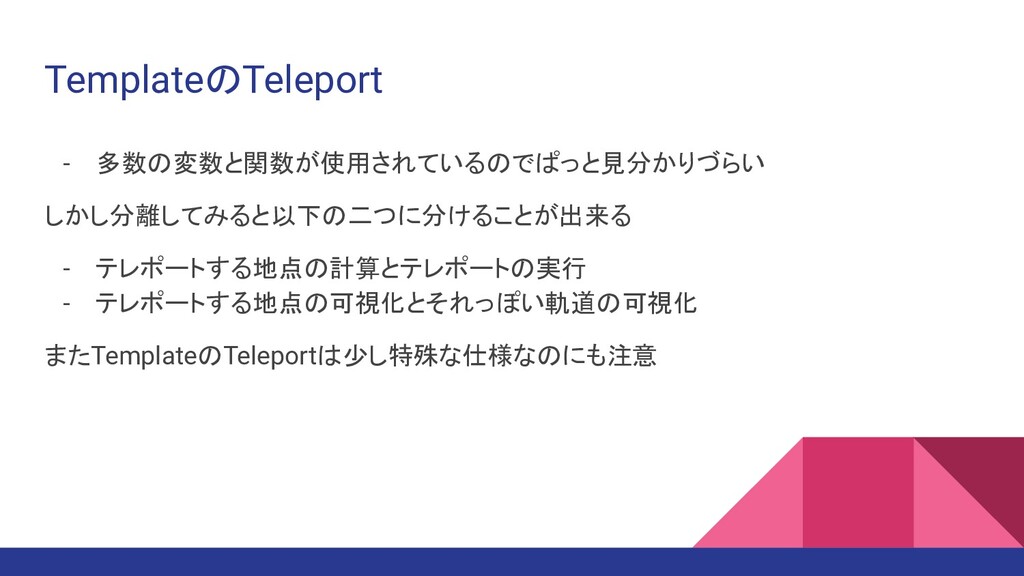

20. TemplateのTeleport - 多数の変数と関数が使用されているのでぱっと見分かりづらい しかし分離してみると以下の二つに分けることが出来る - テレポートする地点の計算とテレポートの実行 - テレポートする地点の可視化とそれっぽい軌道の可視化 またTemplateのTeleportは少し特殊な仕様なのにも注意

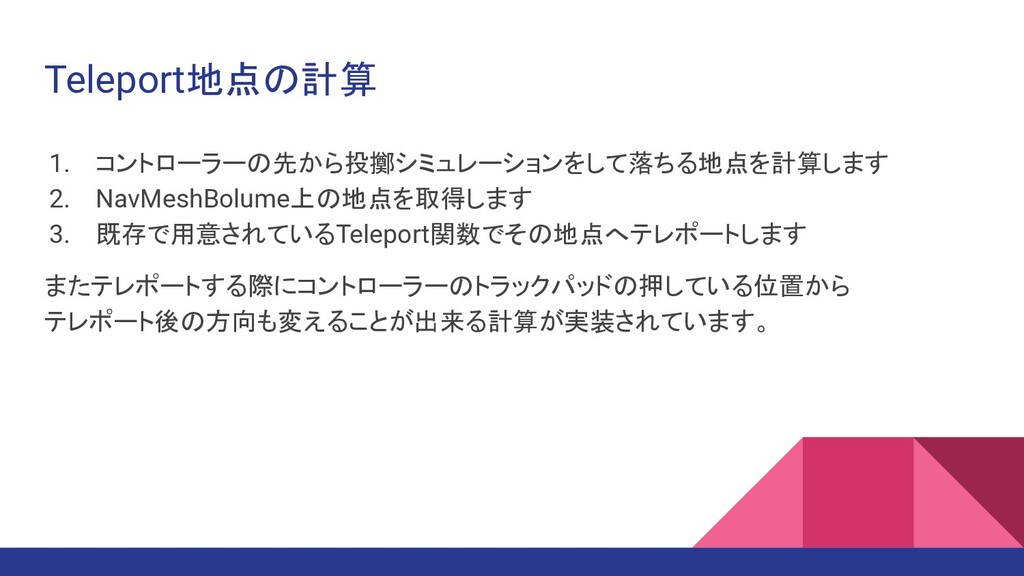

21. Teleport地点の計算 1. コントローラーの先から投擲シミュレーションをして落ちる地点を計算します 2. NavMeshBolume上の地点を取得します 3. 既存で用意されているTeleport関数でその地点へテレポートします またテレポートする際にコントローラーのトラックパッドの押している位置から テレポート後の方向も変えることが出来る計算が実装されています。

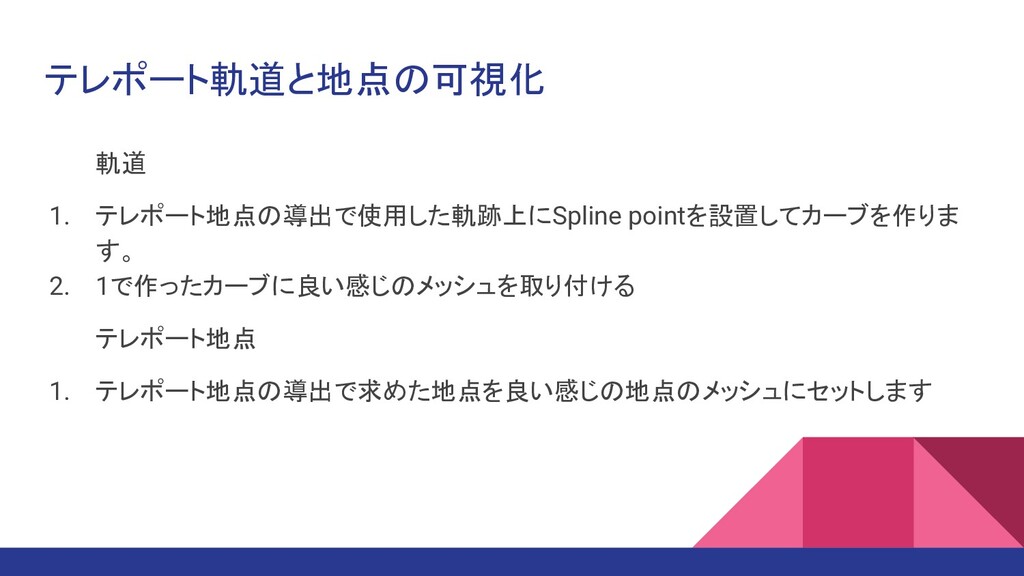

22. テレポート軌道と地点の可視化 軌道 1. テレポート地点の導出で使用した軌跡上にSpline pointを設置してカーブを作りま す。 2. 1で作ったカーブに良い感じのメッシュを取り付ける テレポート地点 1. テレポート地点の導出で求めた地点を良い感じの地点のメッシュにセットします
23. おまけ VRでのUI設置方法

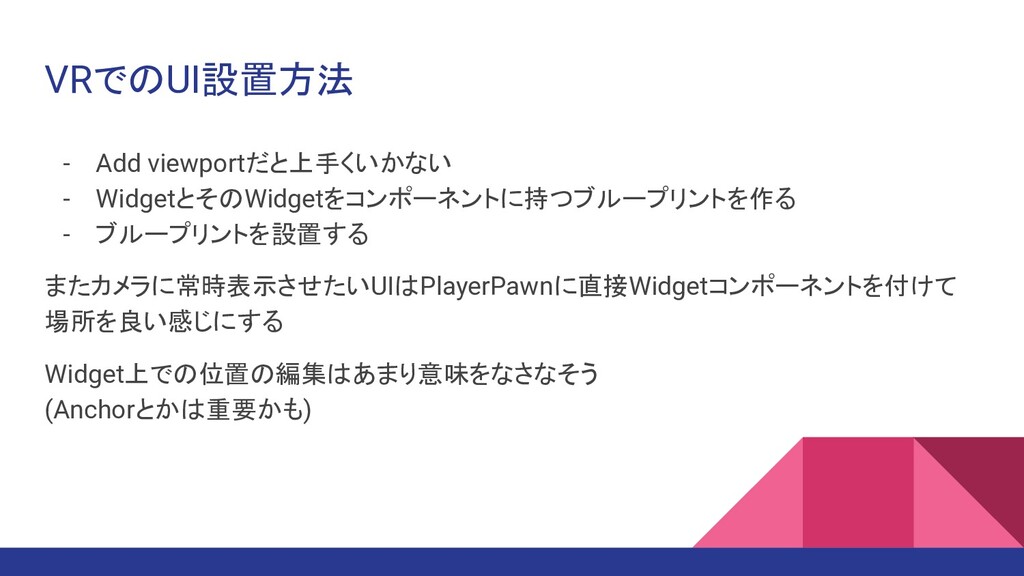

24. VRでのUI設置方法 - Add viewportだと上手くいかない - WidgetとそのWidgetをコンポーネントに持つブループリントを作る - ブループリントを設置する またカメラに常時表示させたいUIはPlayerPawnに直接Widgetコンポーネントを付けて 場所を良い感じにする Widget上での位置の編集はあまり意味をなさなそう (Anchorとかは重要かも)
25. 参考になれば幸いです！
