動画ファイル入門

動画はよくわからないけど扱わないといけないという人に、動画形式やエンコードについて説明するためにつくったスライドです。

Transcript

1. おおざっぱな 動画ファイル入門 にせねこ (@nixeneko)

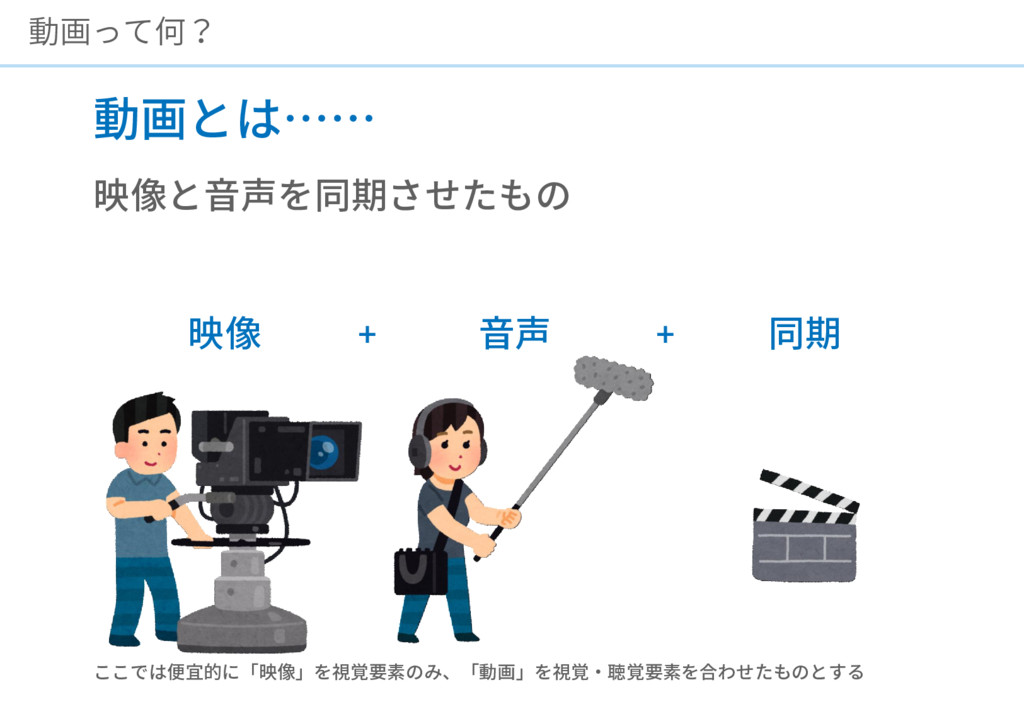

2. 動画って何？ 動画とは…… 映像と音声を同期させたもの 映像 音声 同期 ここでは便宜的に「映像」を視覚要素のみ、「動画」を視覚・聴覚要素を合わせたものとする + +

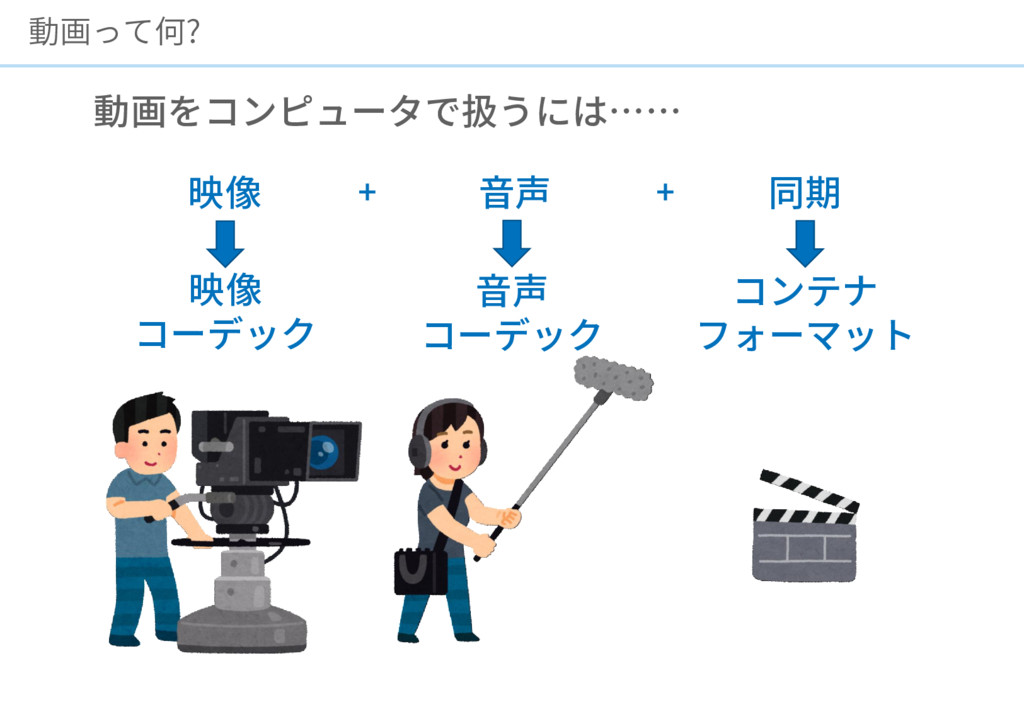

3. 動画って何? 動画をコンピュータで扱うには…… 映像 コーデック 音声 コーデック コンテナ フォーマット 映像 音声 同期 + +

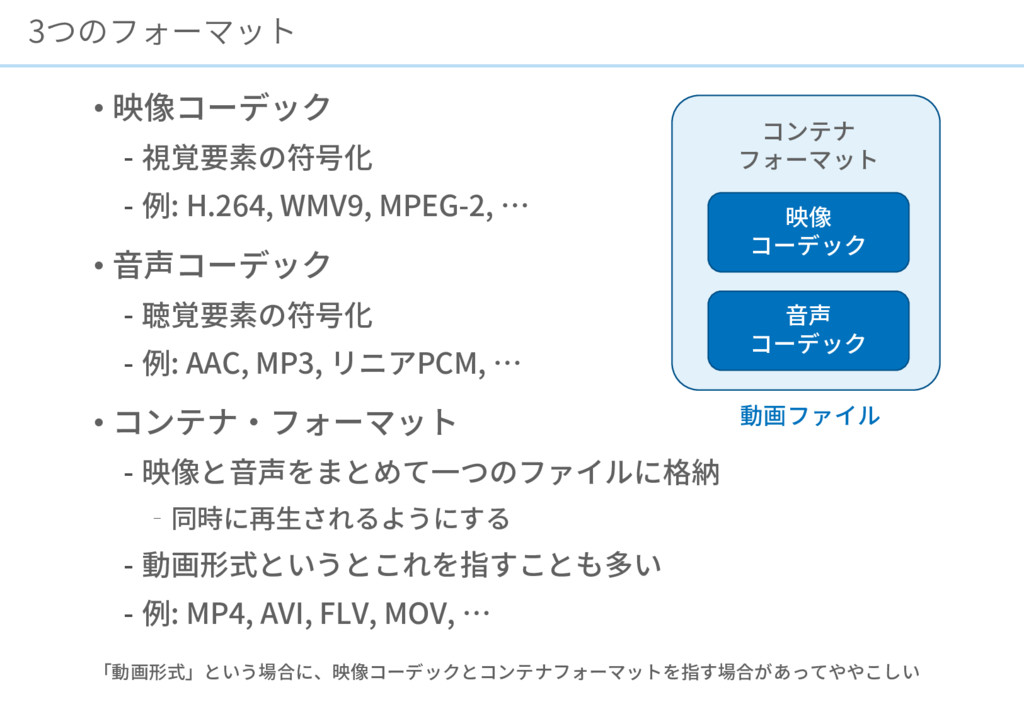

4. 3つのフォーマット • 映像コーデック 視覚要素の符号化 例: H.264, WMV9, MPEG-2, … • 音声コーデック 聴覚要素の符号化 例: AAC, MP3, リニアPCM, … • コンテナ・フォーマット 映像と音声をまとめて一つのファイルに格納 同時に再生されるようにする 動画形式というとこれを指すことも多い 例: MP4, AVI, FLV, MOV, … 映像 コーデック 音声 コーデック コンテナ フォーマット 動画ファイル 「動画形式」という場合に、映像コーデックとコンテナフォーマットを指す場合があってややこしい

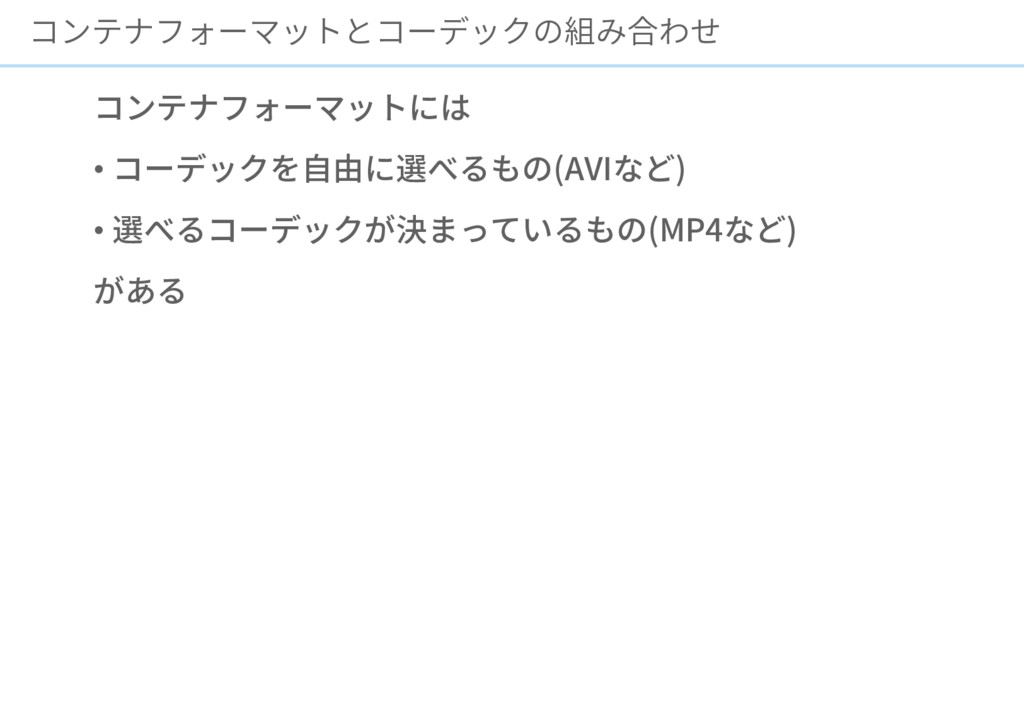

5. コンテナフォーマットとコーデックの組み合わせ コンテナフォーマットには • コーデックを自由に選べるもの(AVIなど) • 選べるコーデックが決まっているもの(MP4など) がある

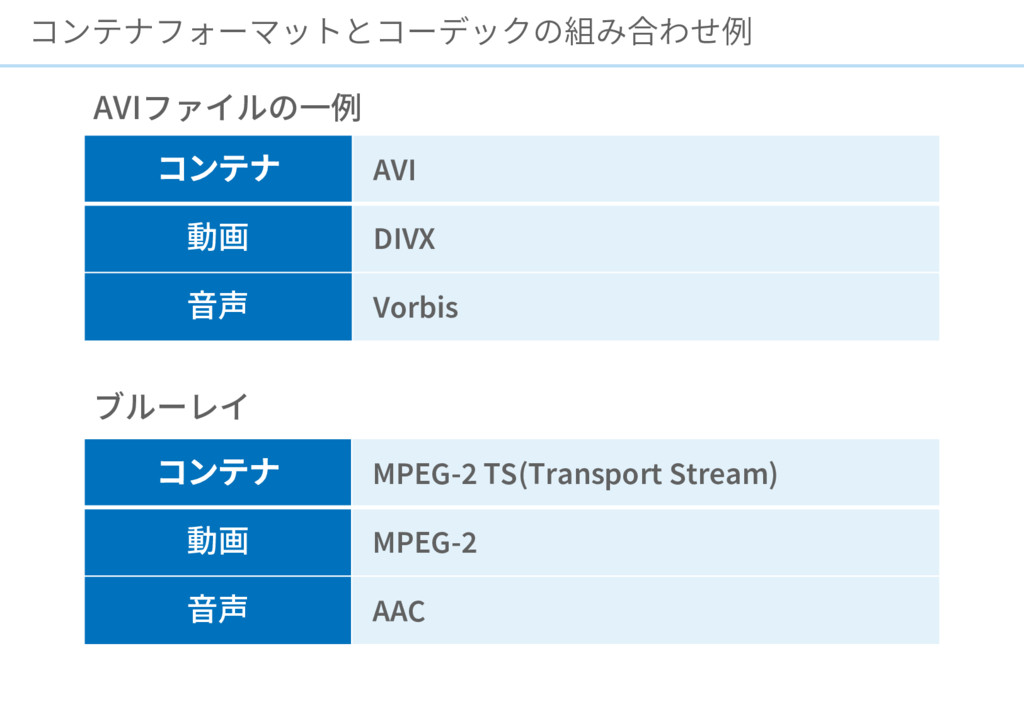

6. コンテナフォーマットとコーデックの組み合わせ例 AVIファイルの一例 ブルーレイ コンテナ AVI 動画 DIVX 音声 Vorbis コンテナ MPEG-2 TS(Transport Stream) 動画 MPEG-2 音声 AAC

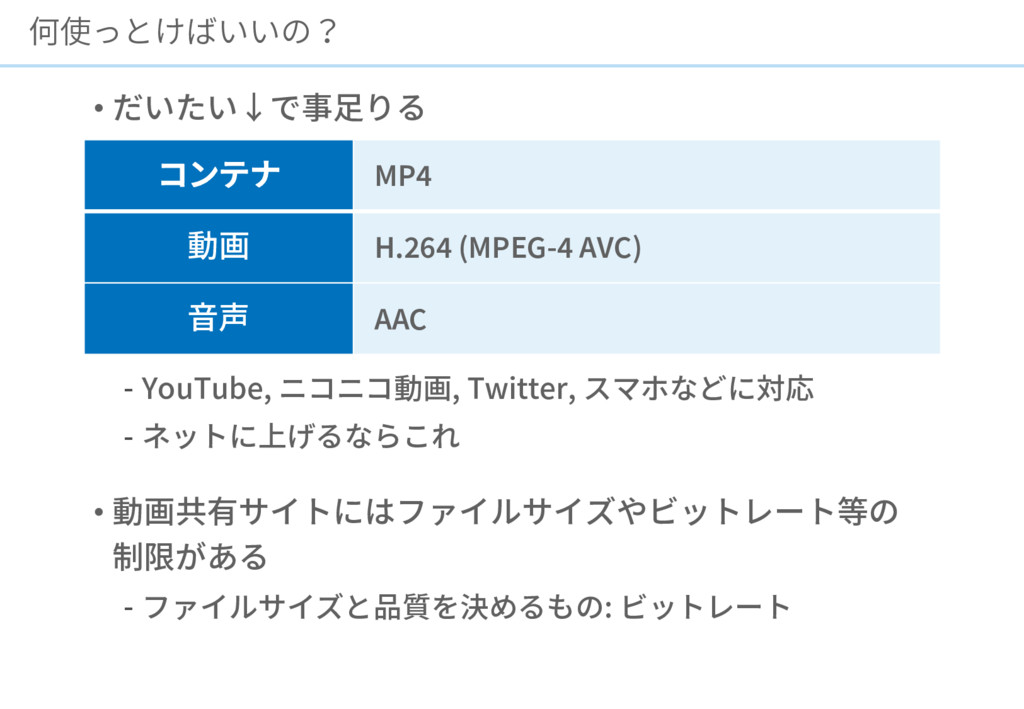

7. 何使っとけばいいの？ • だいたい↓で事足りる YouTube, ニコニコ動画, Twitter, スマホなどに対応 ネットに上げるならこれ • 動画共有サイトにはファイルサイズやビットレート等の 制限がある ファイルサイズと品質を決めるもの: ビットレート コンテナ MP4 動画 H.264 (MPEG-4 AVC) 音声 AAC

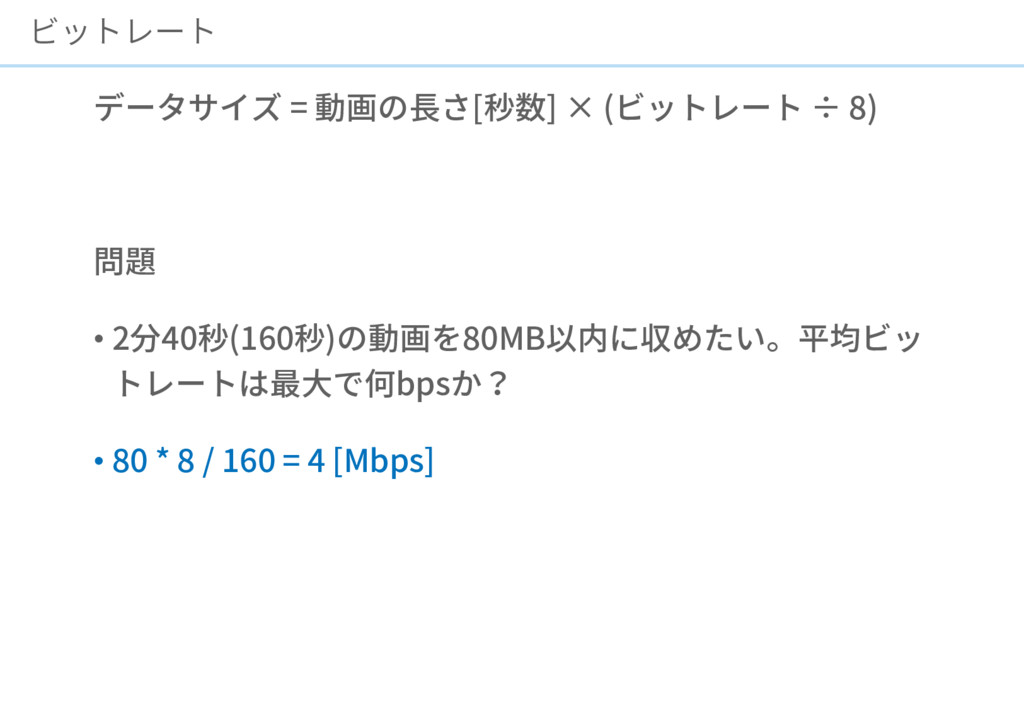

8. ビットレート データサイズ = 動画の長さ[秒数] × (ビットレート ÷ 8) 問題 • 2分40秒(160秒)の動画を80MB以内に収めたい。平均ビッ トレートは最大で何bpsか？ • 80 * 8 / 160 = 4 [Mbps]

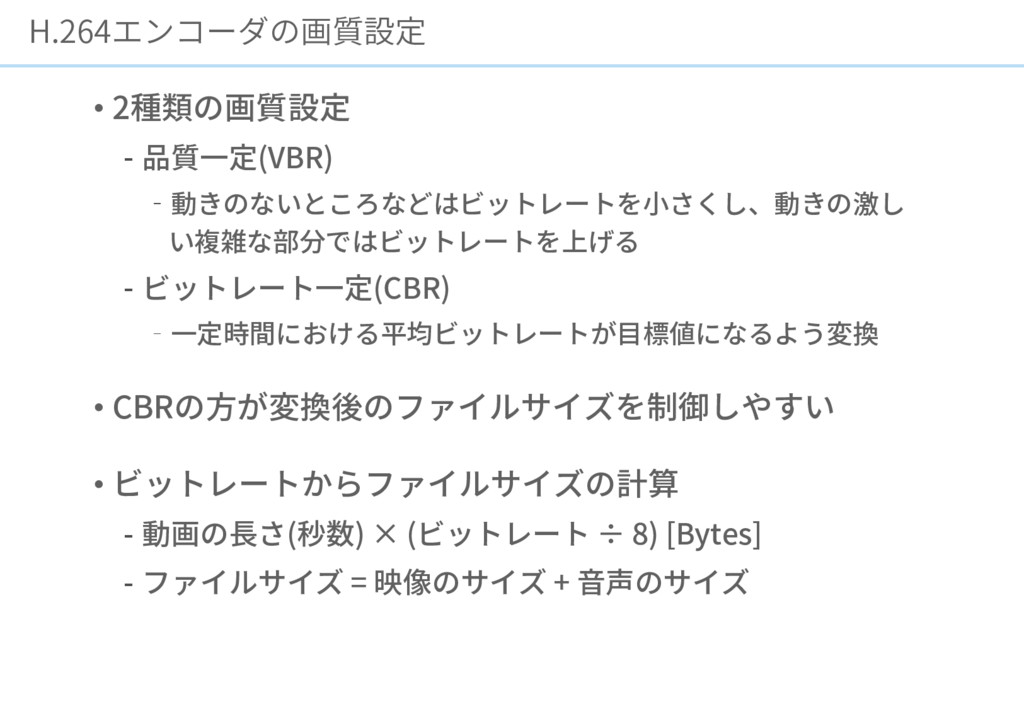

9. H.264エンコーダの画質設定 • 2種類の画質設定 品質一定(VBR) 動きのないところなどはビットレートを小さくし、動きの激し い複雑な部分ではビットレートを上げる ビットレート一定(CBR) 一定時間における平均ビットレートが目標値になるよう変換 • CBRの方が変換後のファイルサイズを制御しやすい • ビットレートからファイルサイズの計算 動画の長さ(秒数) × (ビットレート ÷ 8) [Bytes] ファイルサイズ = 映像のサイズ + 音声のサイズ

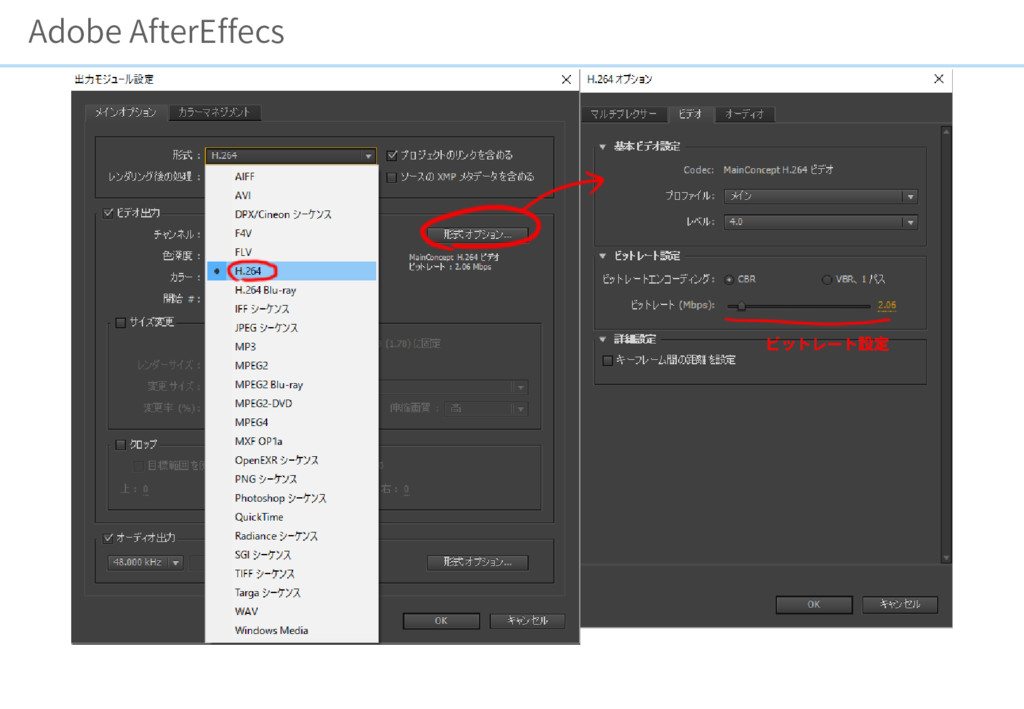

10. Adobe AfterEffecs

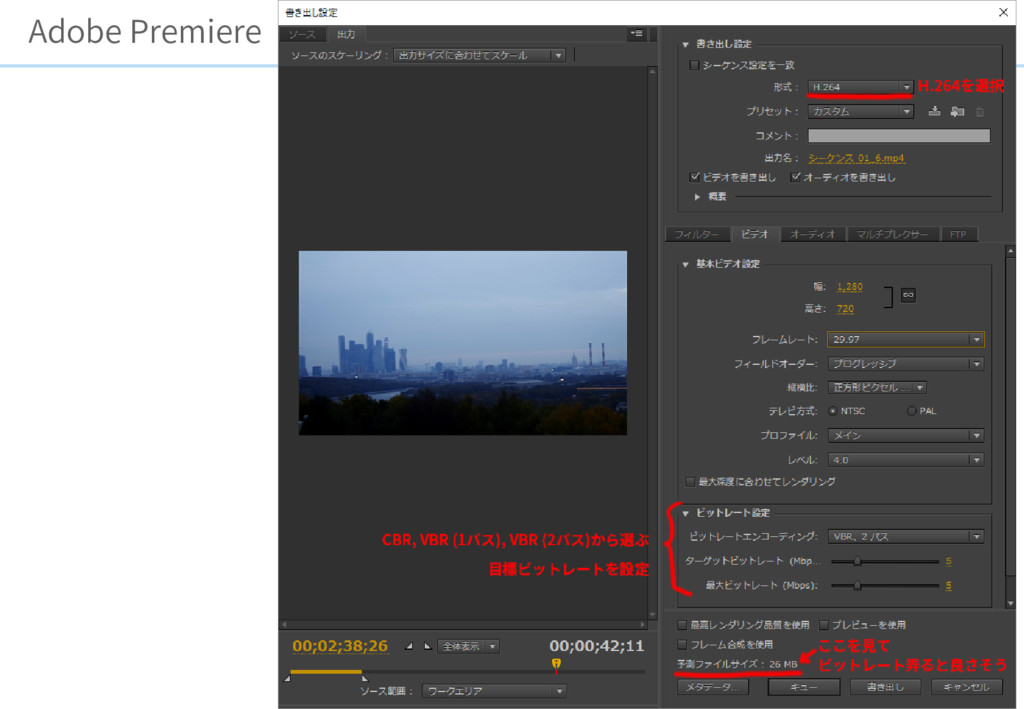

11. Adobe Premiere

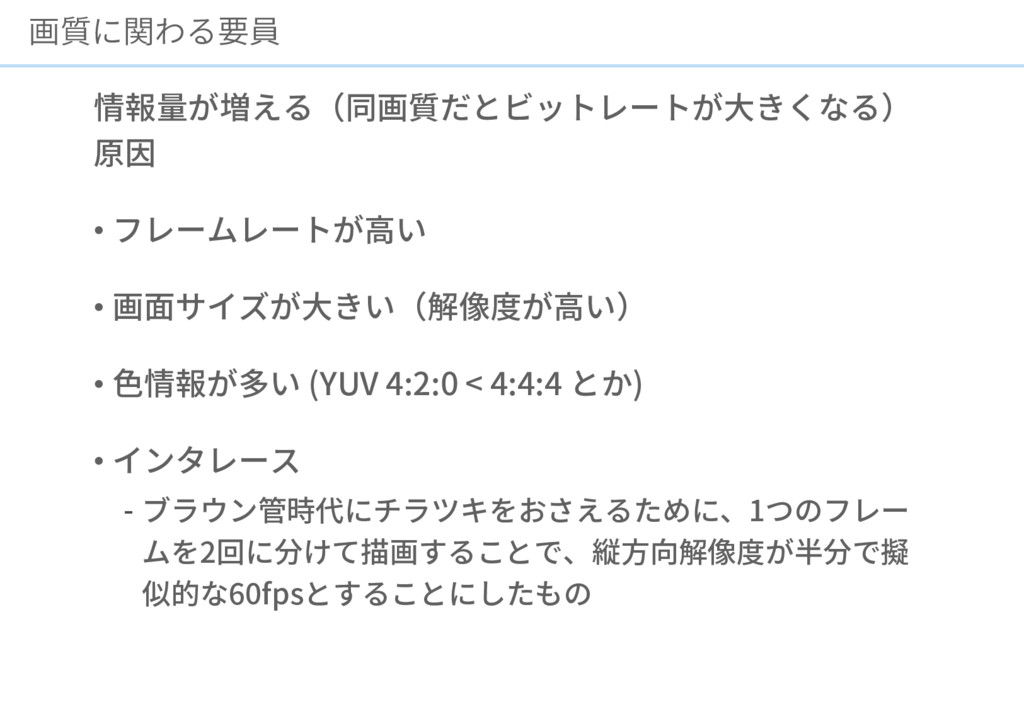

12. 画質に関わる要員 情報量が増える（同画質だとビットレートが大きくなる） 原因 • フレームレートが高い • 画面サイズが大きい（解像度が高い） • 色情報が多い (YUV 4:2:0 < 4:4:4 とか) • インタレース ブラウン管時代にチラツキをおさえるために、1つのフレー ムを2回に分けて描画することで、縦方向解像度が半分で擬 似的な60fpsとすることにしたもの

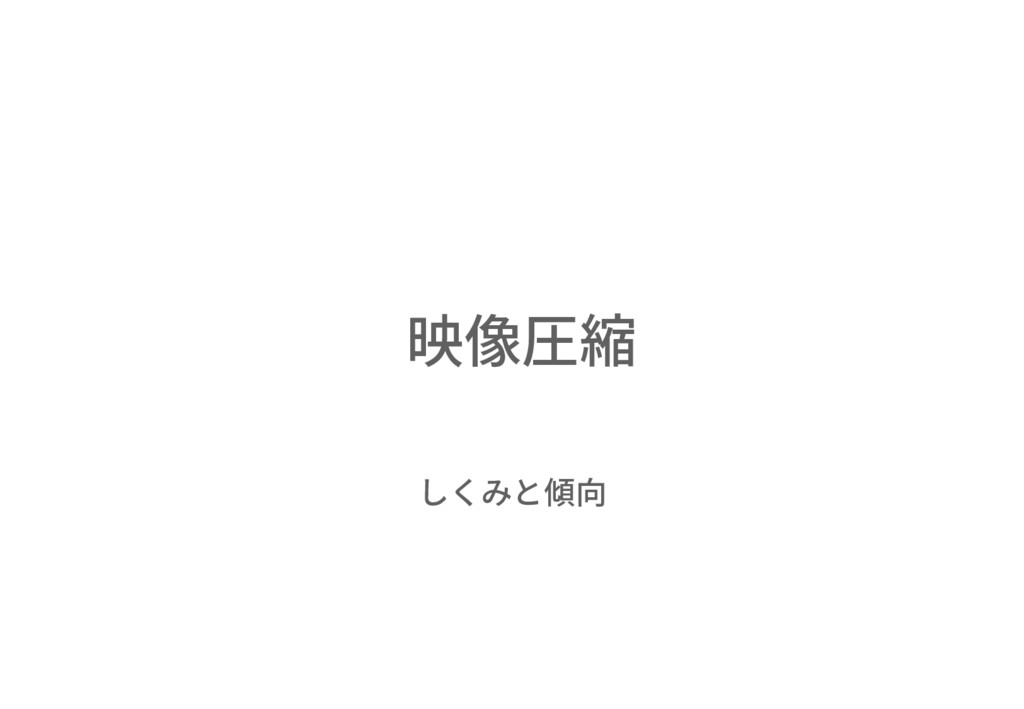

13. 映像圧縮 しくみと傾向

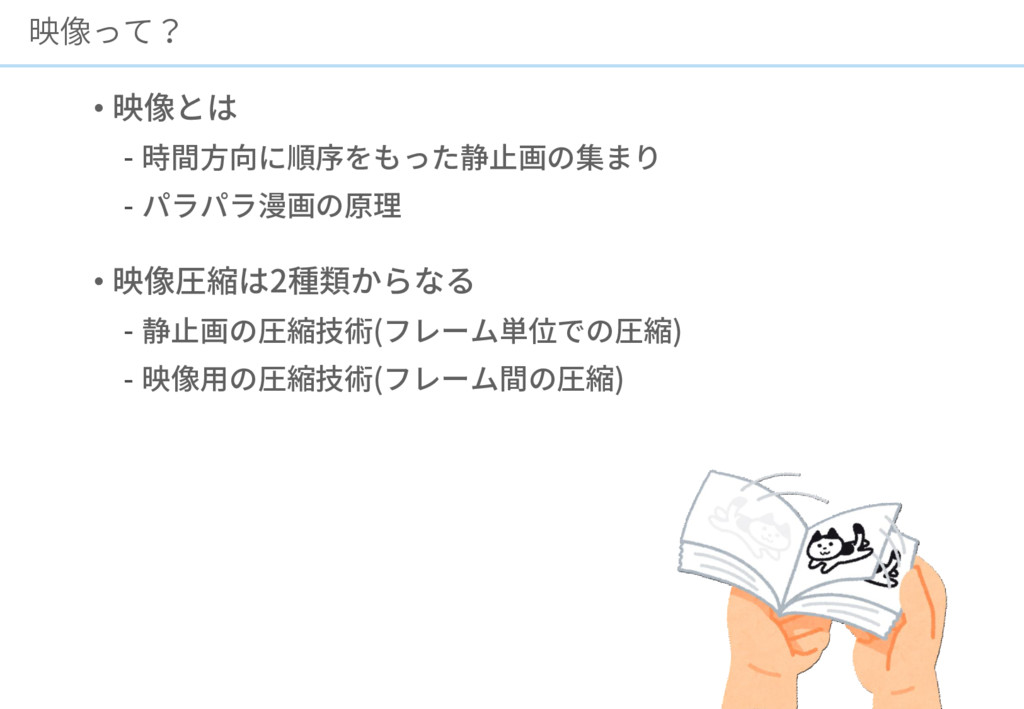

14. 映像って？ • 映像とは 時間方向に順序をもった静止画の集まり パラパラ漫画の原理 • 映像圧縮は2種類からなる 静止画の圧縮技術(フレーム単位での圧縮) 映像用の圧縮技術(フレーム間の圧縮)

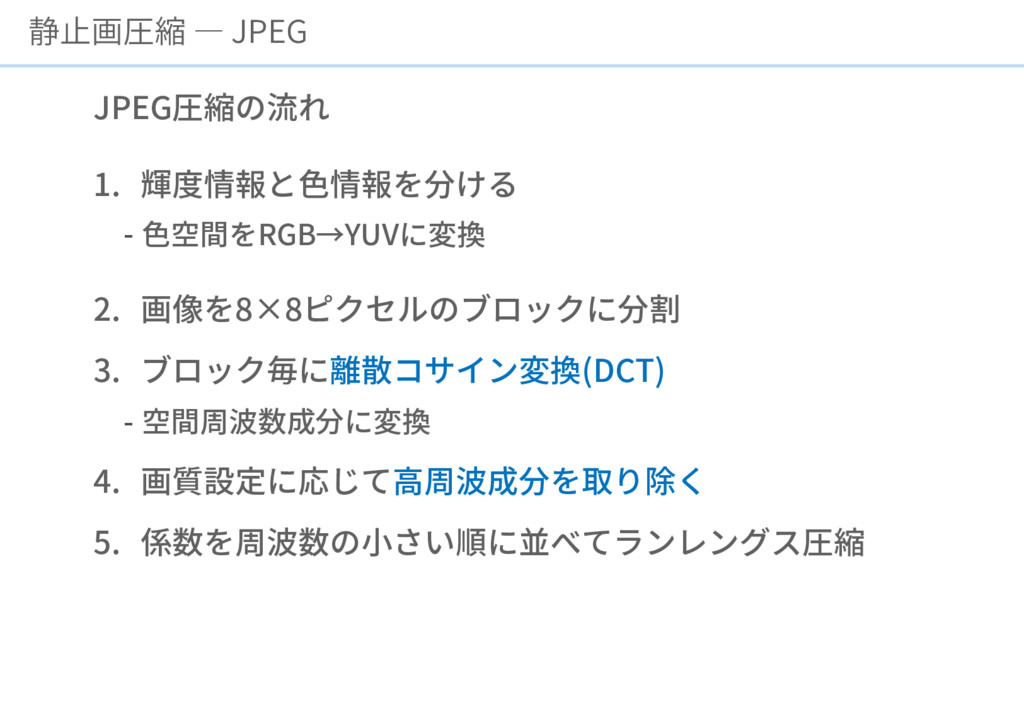

15. 静止画圧縮 ― JPEG JPEG圧縮の流れ 1. 輝度情報と色情報を分ける 色空間をRGB→YUVに変換 2. 画像を8×8ピクセルのブロックに分割 3. ブロック毎に離散コサイン変換(DCT) 空間周波数成分に変換 4. 画質設定に応じて高周波成分を取り除く 5. 係数を周波数の小さい順に並べてランレングス圧縮

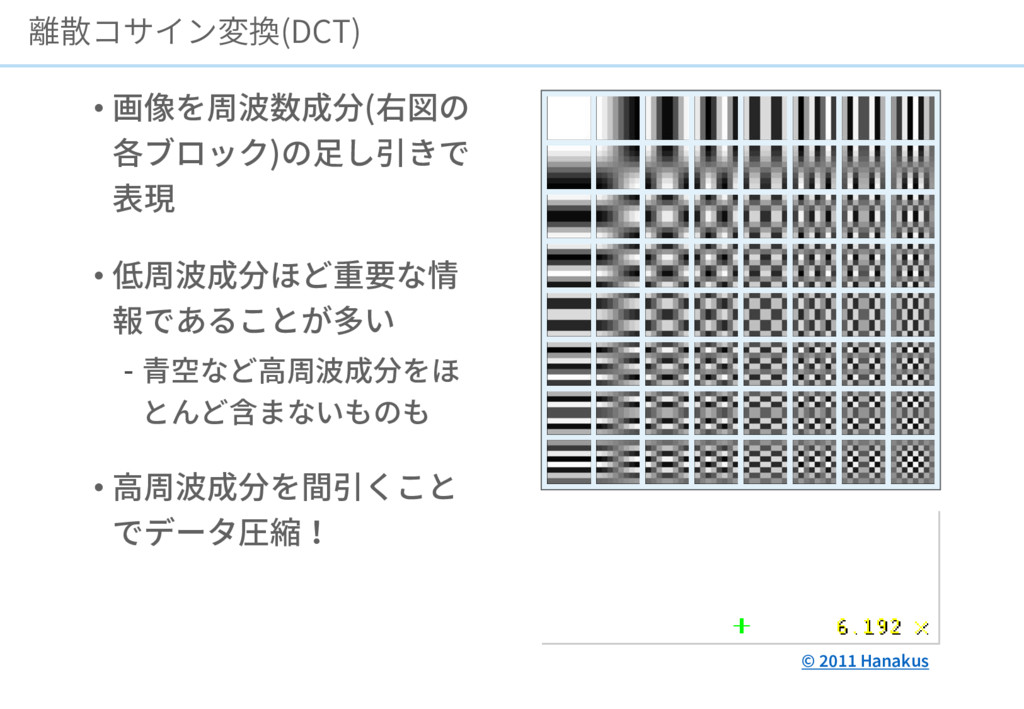

16. 離散コサイン変換(DCT) • 画像を周波数成分(右図の 各ブロック)の足し引きで 表現 • 低周波成分ほど重要な情 報であることが多い 青空など高周波成分をほ とんど含まないものも • 高周波成分を間引くこと でデータ圧縮！ © 2011 Hanakus
17. PhotoshopのJPEG書き出し: 画質 12 (398 KB) © Unity Technologies Japan/UCL

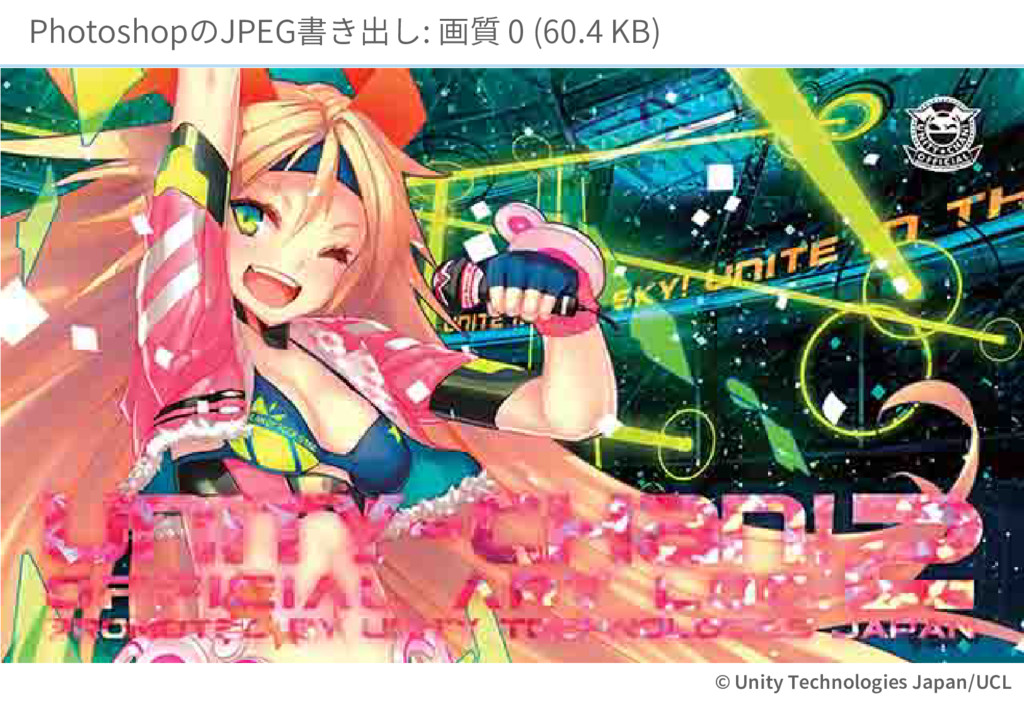

18. PhotoshopのJPEG書き出し: 画質 0 (60.4 KB) © Unity Technologies Japan/UCL

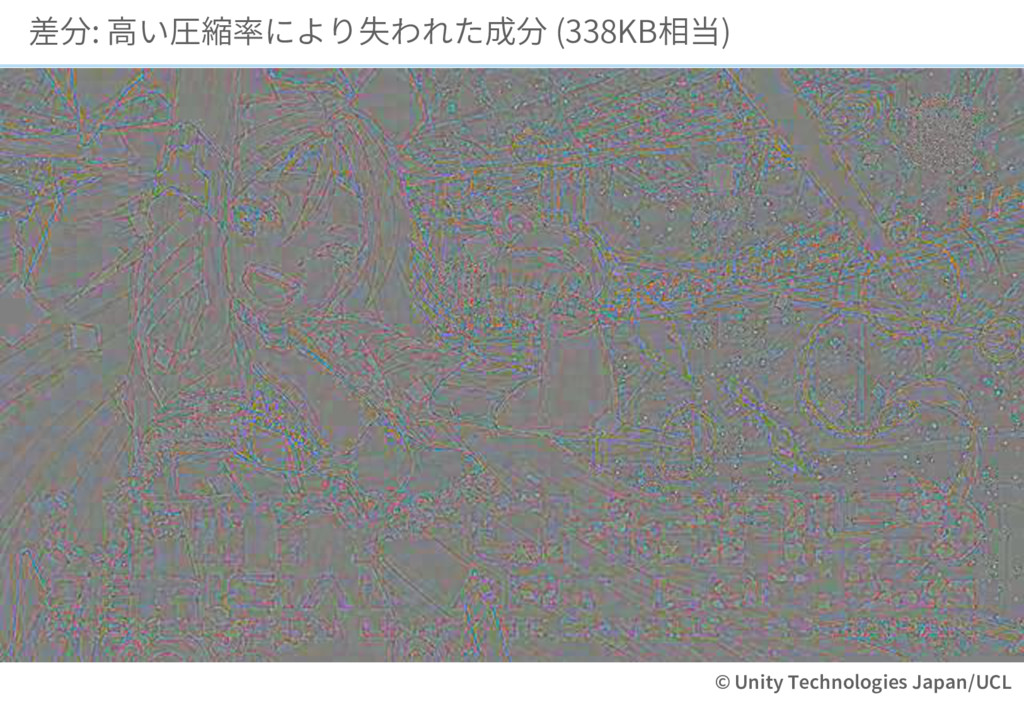

19. 差分: 高い圧縮率により失われた成分 (338KB相当) © Unity Technologies Japan/UCL

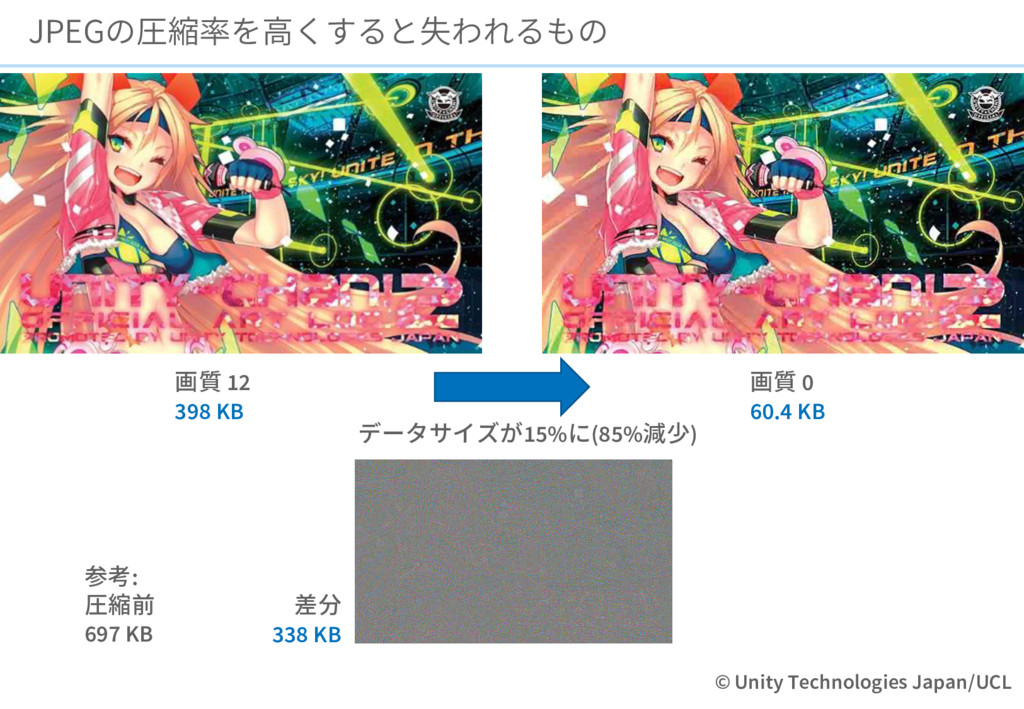

20. JPEGの圧縮率を高くすると失われるもの 画質 12 398 KB 画質 0 60.4 KB データサイズが15%に(85%減少) © Unity Technologies Japan/UCL 差分 338 KB 参考: 圧縮前 697 KB

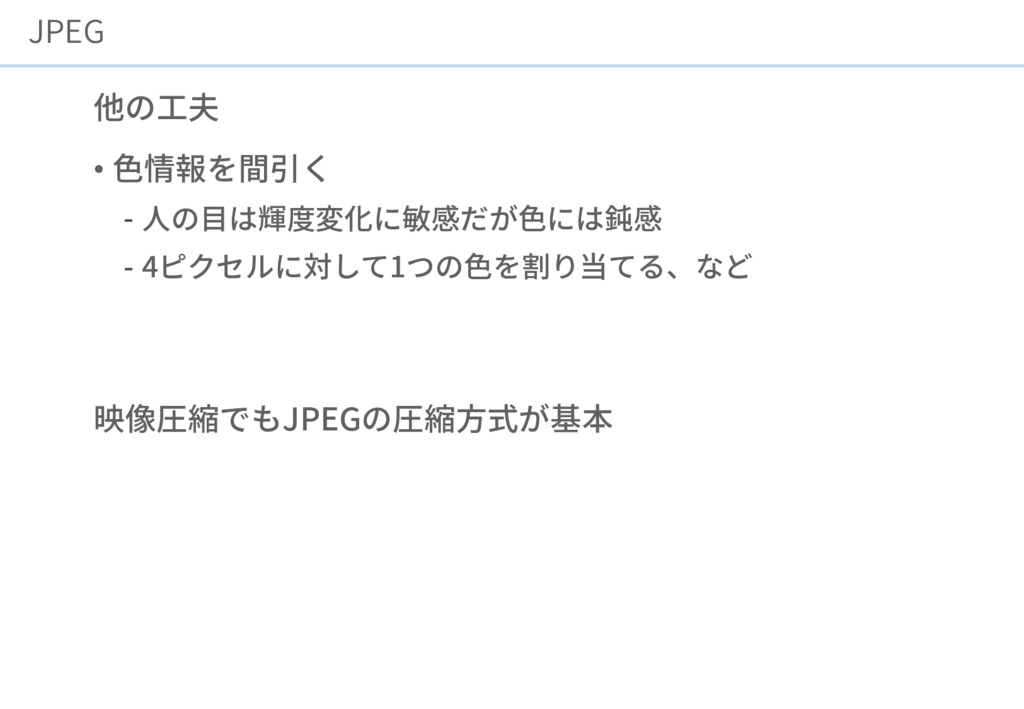

21. JPEG 他の工夫 • 色情報を間引く 人の目は輝度変化に敏感だが色には鈍感 4ピクセルに対して1つの色を割り当てる、など 映像圧縮でもJPEGの圧縮方式が基本

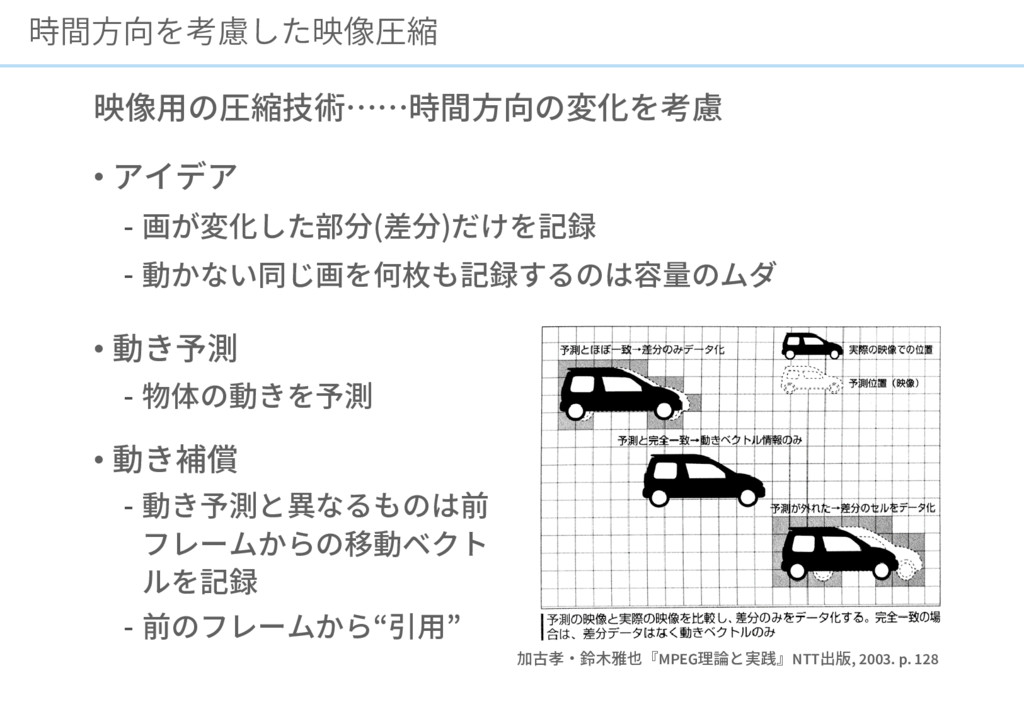

22. 時間方向を考慮した映像圧縮 映像用の圧縮技術……時間方向の変化を考慮 • アイデア 画が変化した部分(差分)だけを記録 動かない同じ画を何枚も記録するのは容量のムダ • 動き予測 物体の動きを予測 • 動き補償 動き予測と異なるものは前 フレームからの移動ベクト ルを記録 前のフレームから“引用” 加古孝・鈴木雅也『MPEG理論と実践』NTT出版, 2003. p. 128

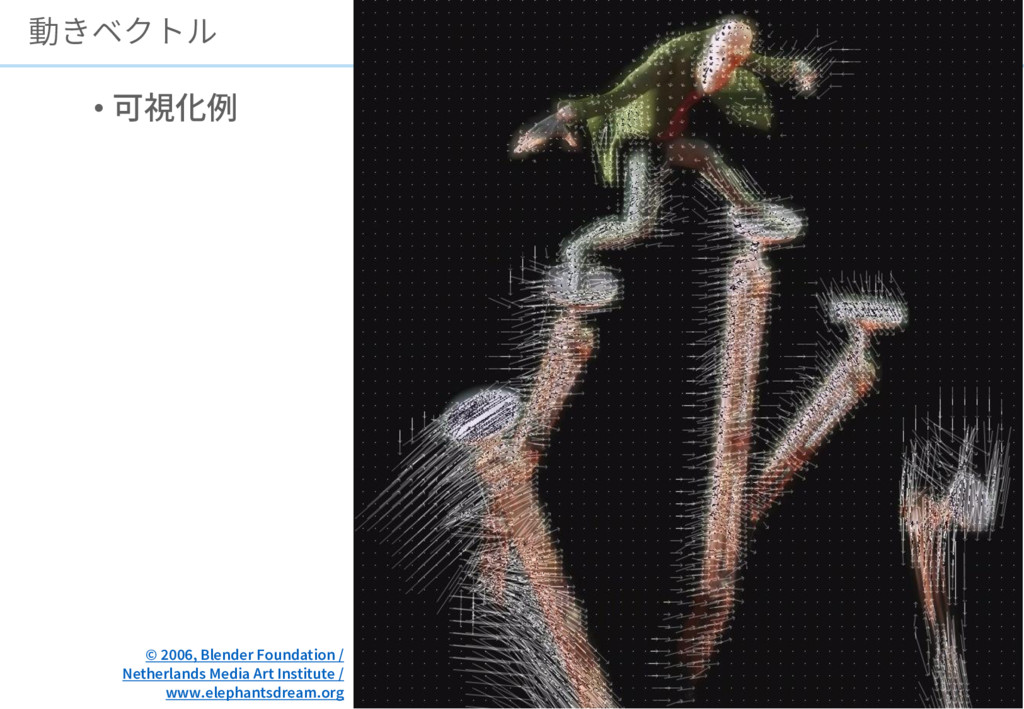

23. 動きベクトル • 可視化例 © 2006, Blender Foundation / Netherlands Media Art Institute / www.elephantsdream.org

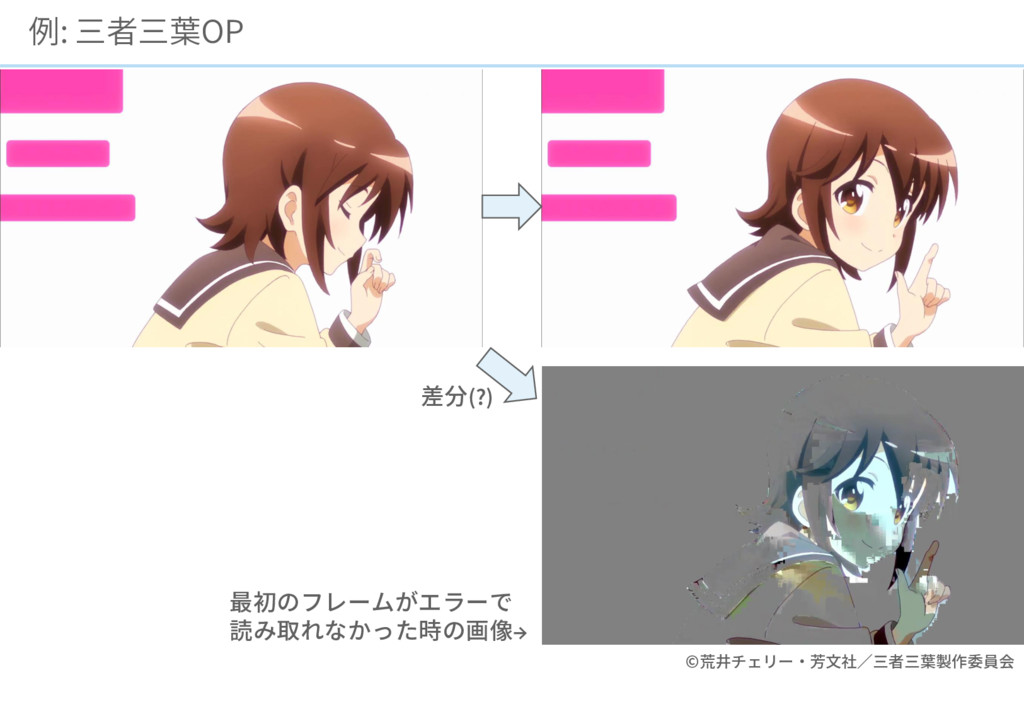

24. 例: 三者三葉OP 差分(?) ©荒井チェリー・芳文社／三者三葉製作委員会 最初のフレームがエラーで 読み取れなかった時の画像→

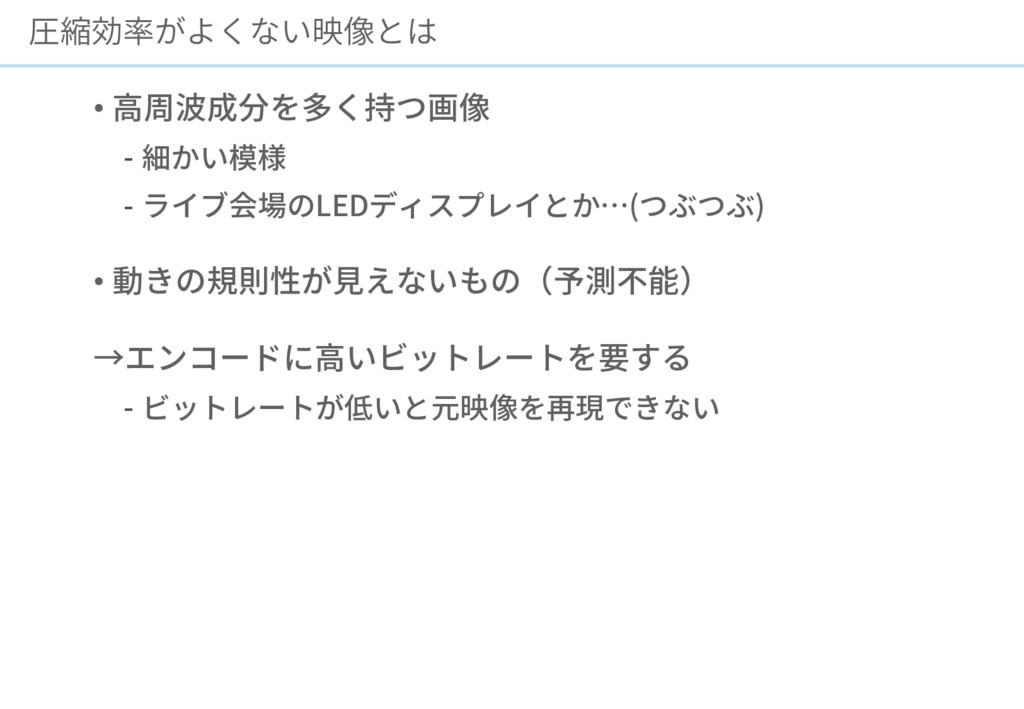

25. 圧縮効率がよくない映像とは • 高周波成分を多く持つ画像 細かい模様 ライブ会場のLEDディスプレイとか…(つぶつぶ) • 動きの規則性が見えないもの（予測不能） →エンコードに高いビットレートを要する ビットレートが低いと元映像を再現できない

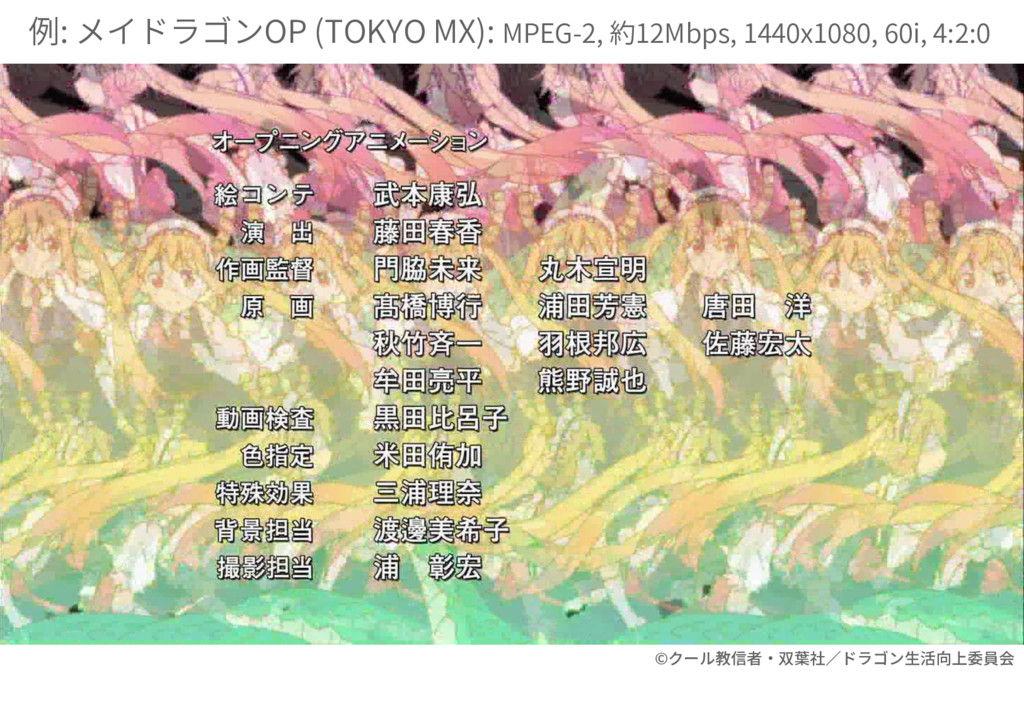

26. 例: メイドラゴンOP (TOKYO MX): MPEG-2, 約12Mbps, 1440x1080, 60i, 4:2:0 ©クール教信者・双葉社／ドラゴン生活向上委員会

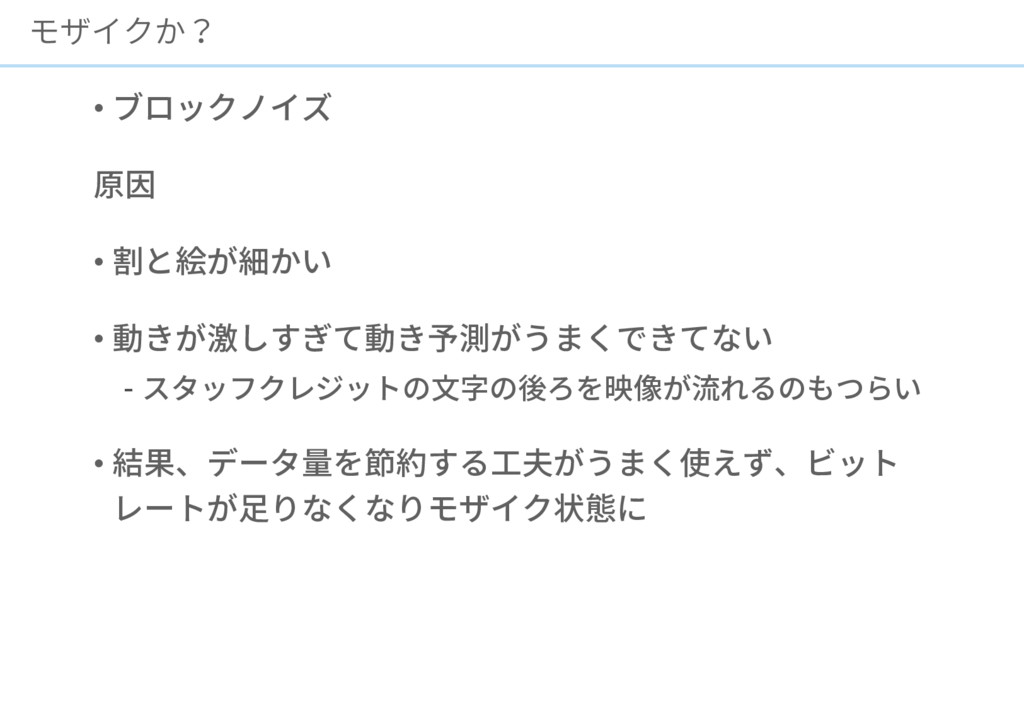

27. モザイクか？ • ブロックノイズ 原因 • 割と絵が細かい • 動きが激しすぎて動き予測がうまくできてない スタッフクレジットの文字の後ろを映像が流れるのもつらい • 結果、データ量を節約する工夫がうまく使えず、ビット レートが足りなくなりモザイク状態に

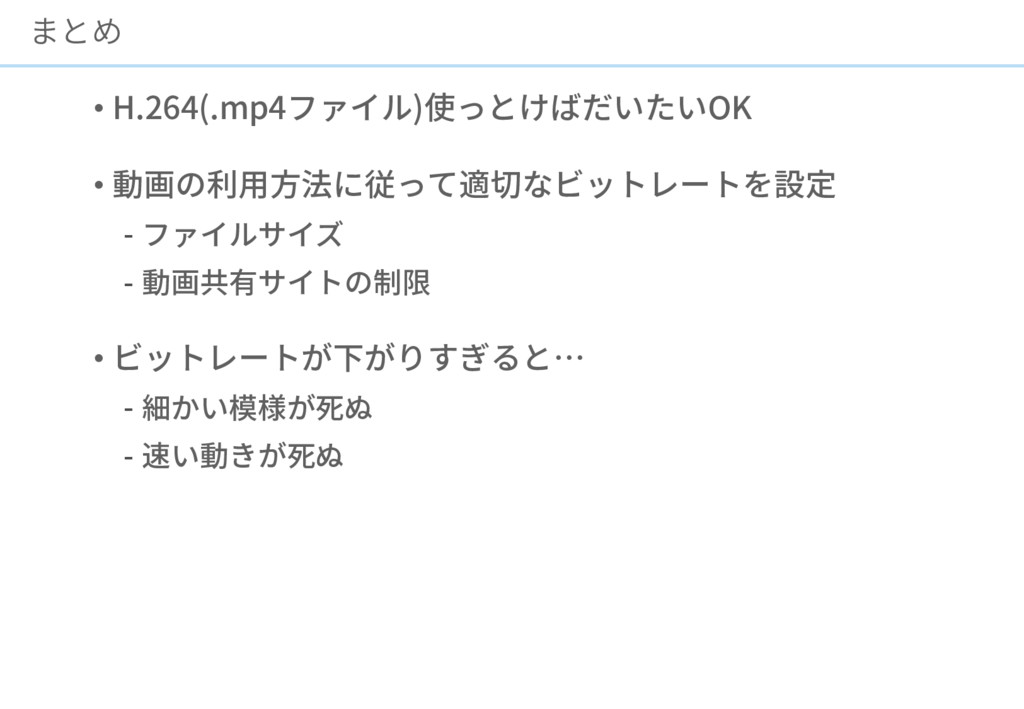

28. まとめ • H.264(.mp4ファイル)使っとけばだいたいOK • 動画の利用方法に従って適切なビットレートを設定 ファイルサイズ 動画共有サイトの制限 • ビットレートが下がりすぎると… 細かい模様が死ぬ 速い動きが死ぬ

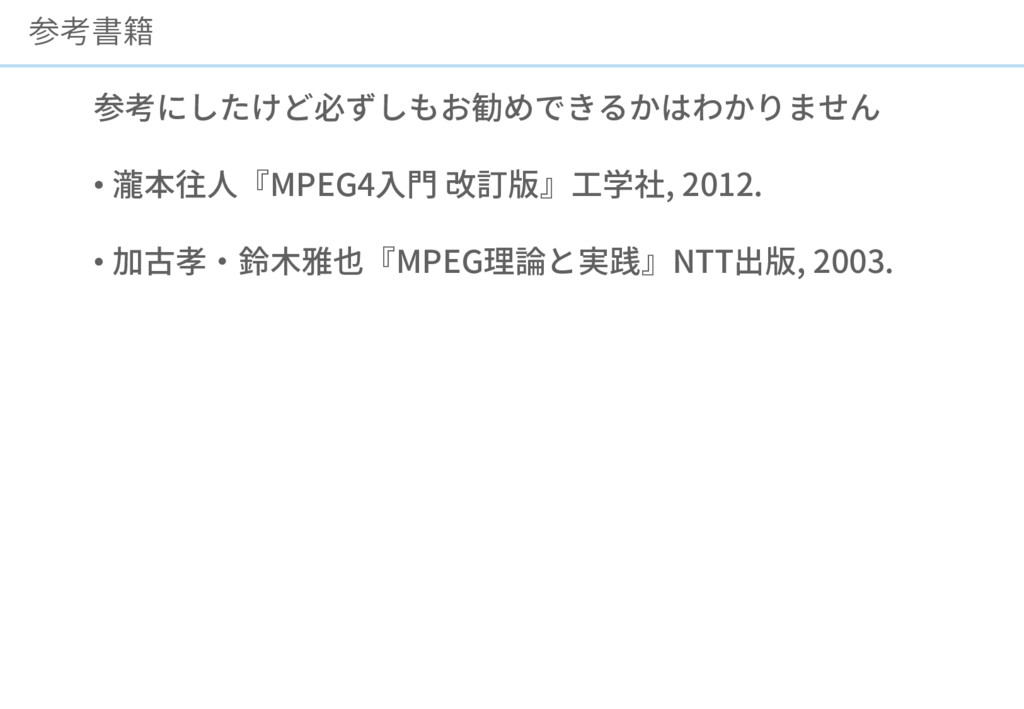

29. 参考書籍 参考にしたけど必ずしもお勧めできるかはわかりません • 瀧本往人『MPEG4入門 改訂版』工学社, 2012. • 加古孝・鈴木雅也『MPEG理論と実践』NTT出版, 2003.
