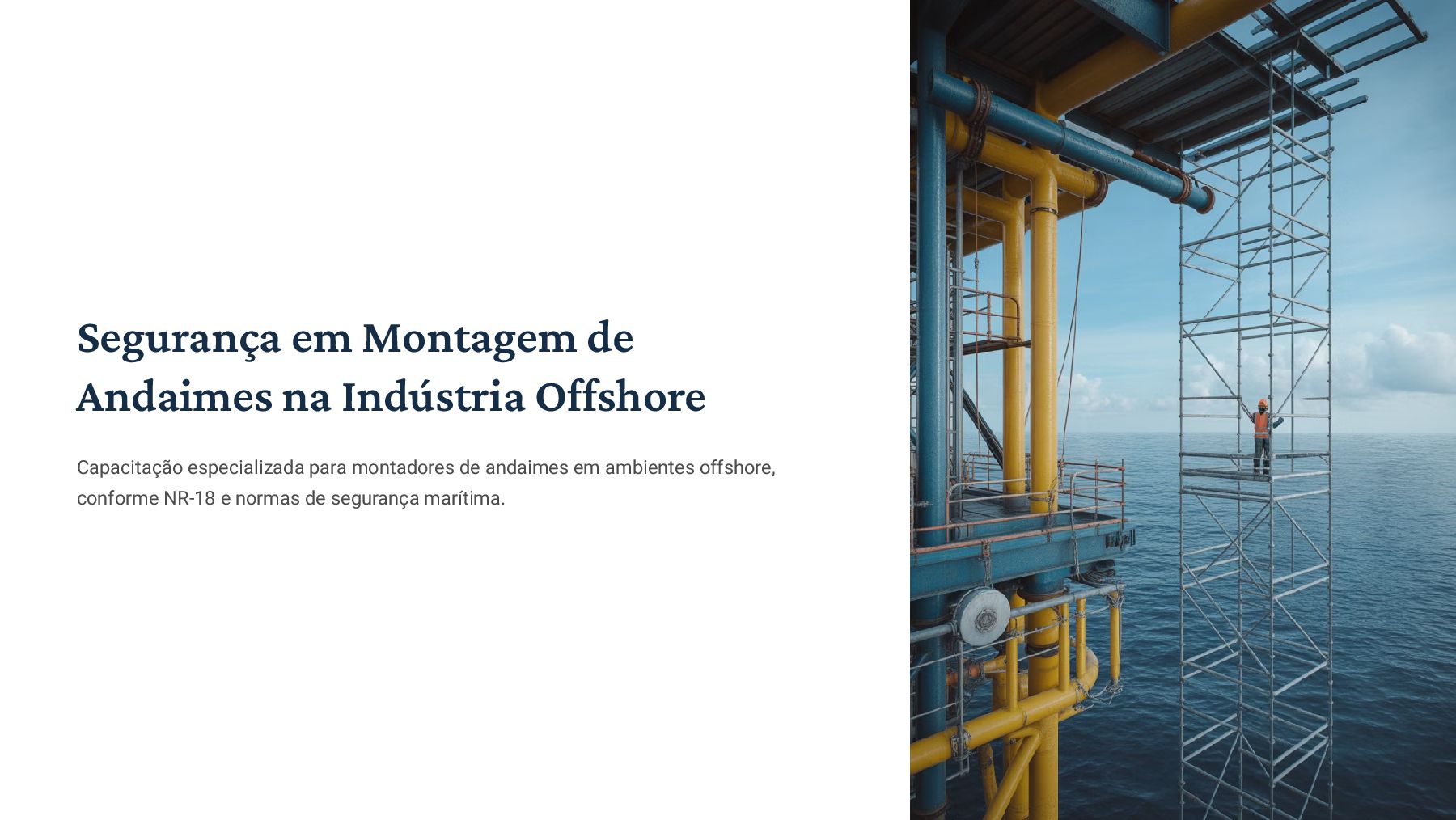

1. Segurança em Montagem de Andaimes na Indústria Offshore Capacitação especializada para montadores de andaimes em ambientes offshore, conforme NR-18 e normas de segurança marítima.

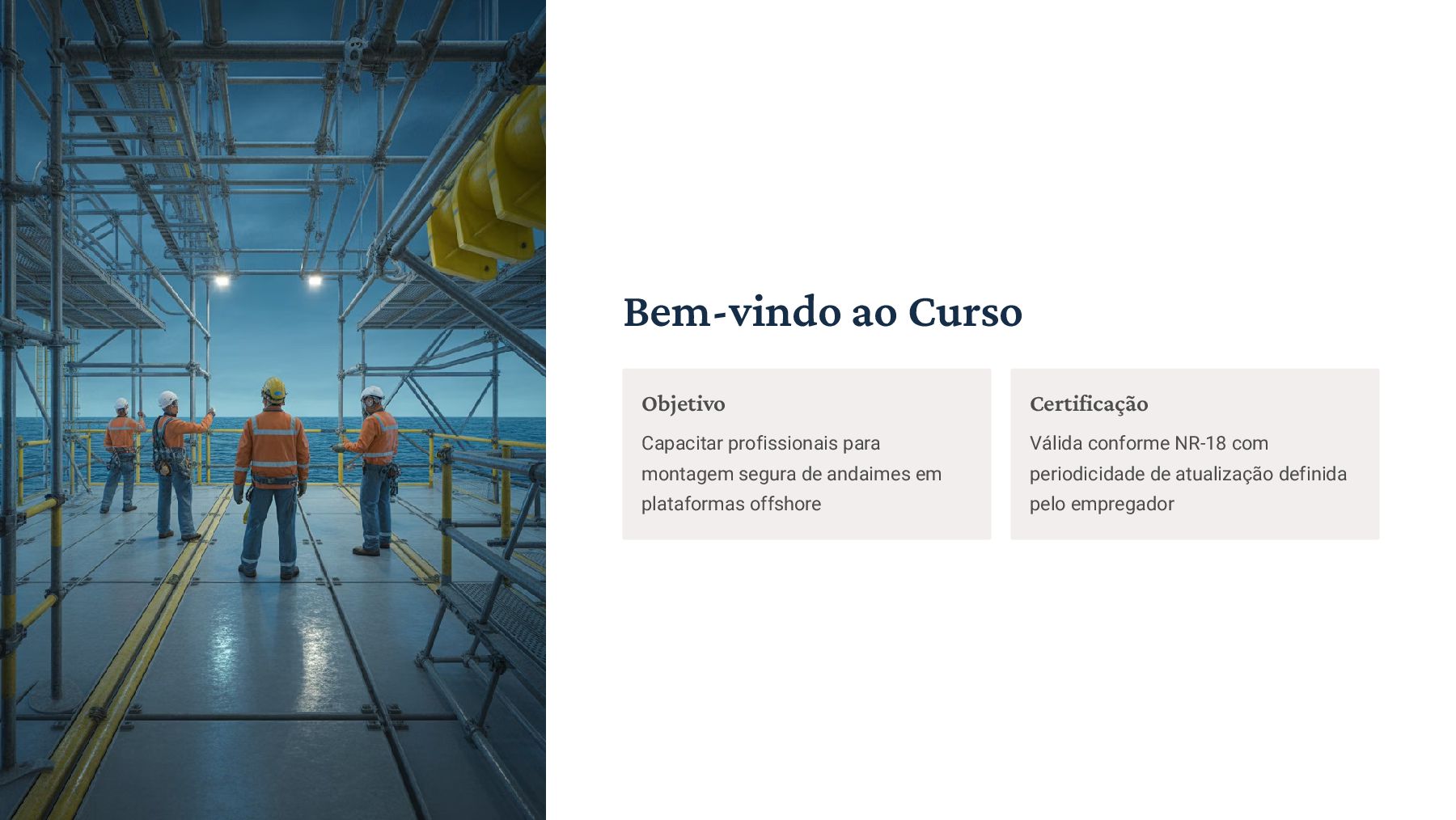

2. Bem-vindo ao Curso Objetivo Capacitar profissionais para montagem segura de andaimes em plataformas offshore Certificação Válida conforme NR-18 com periodicidade de atualização definida pelo empregador

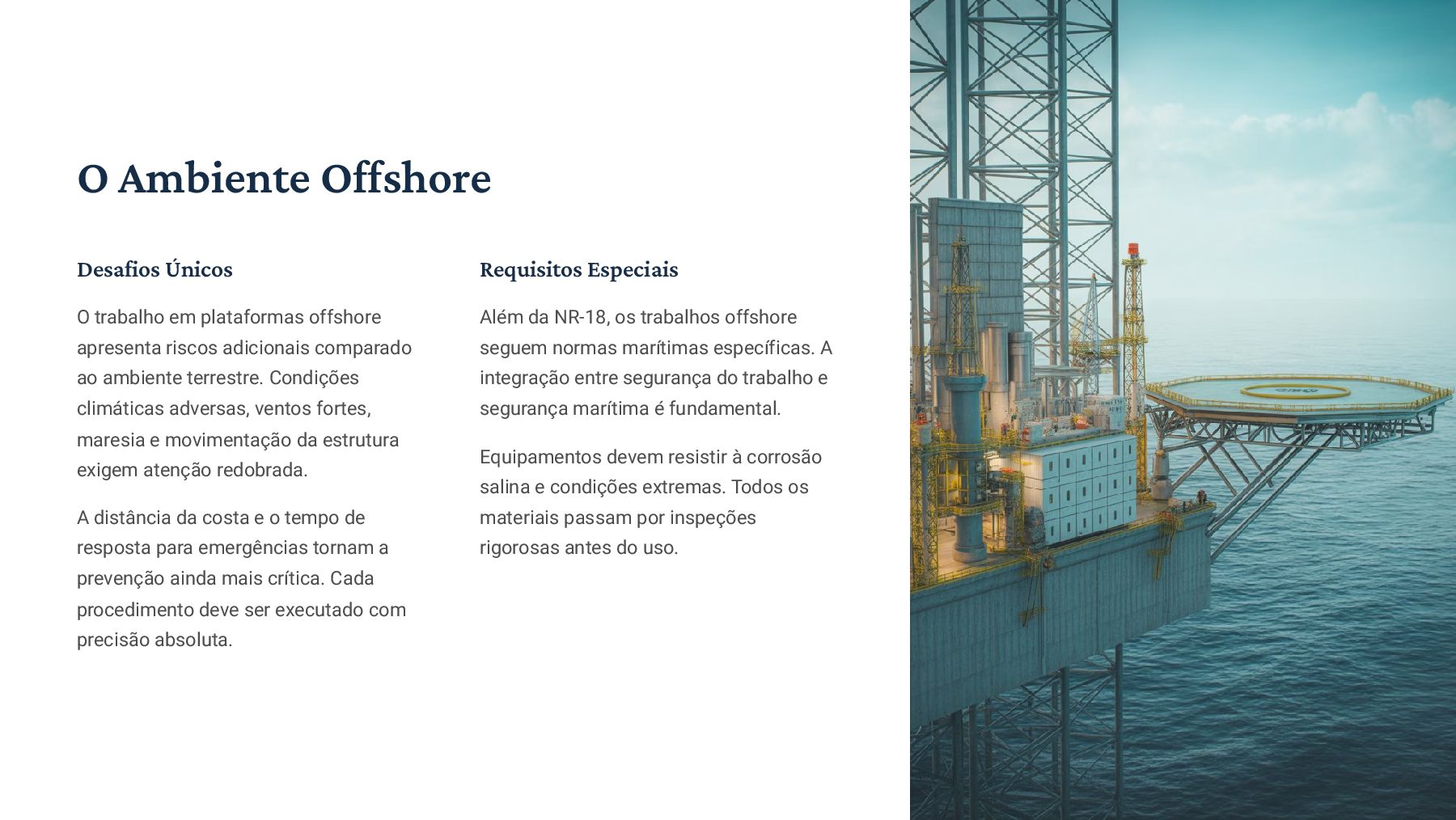

3. O Ambiente Offshore Desafios Únicos O trabalho em plataformas offshore apresenta riscos adicionais comparado ao ambiente terrestre. Condições climáticas adversas, ventos fortes, maresia e movimentação da estrutura exigem atenção redobrada. A distância da costa e o tempo de resposta para emergências tornam a prevenção ainda mais crítica. Cada procedimento deve ser executado com precisão absoluta. Requisitos Especiais Além da NR-18, os trabalhos offshore seguem normas marítimas específicas. A integração entre segurança do trabalho e segurança marítima é fundamental. Equipamentos devem resistir à corrosão salina e condições extremas. Todos os materiais passam por inspeções rigorosas antes do uso.

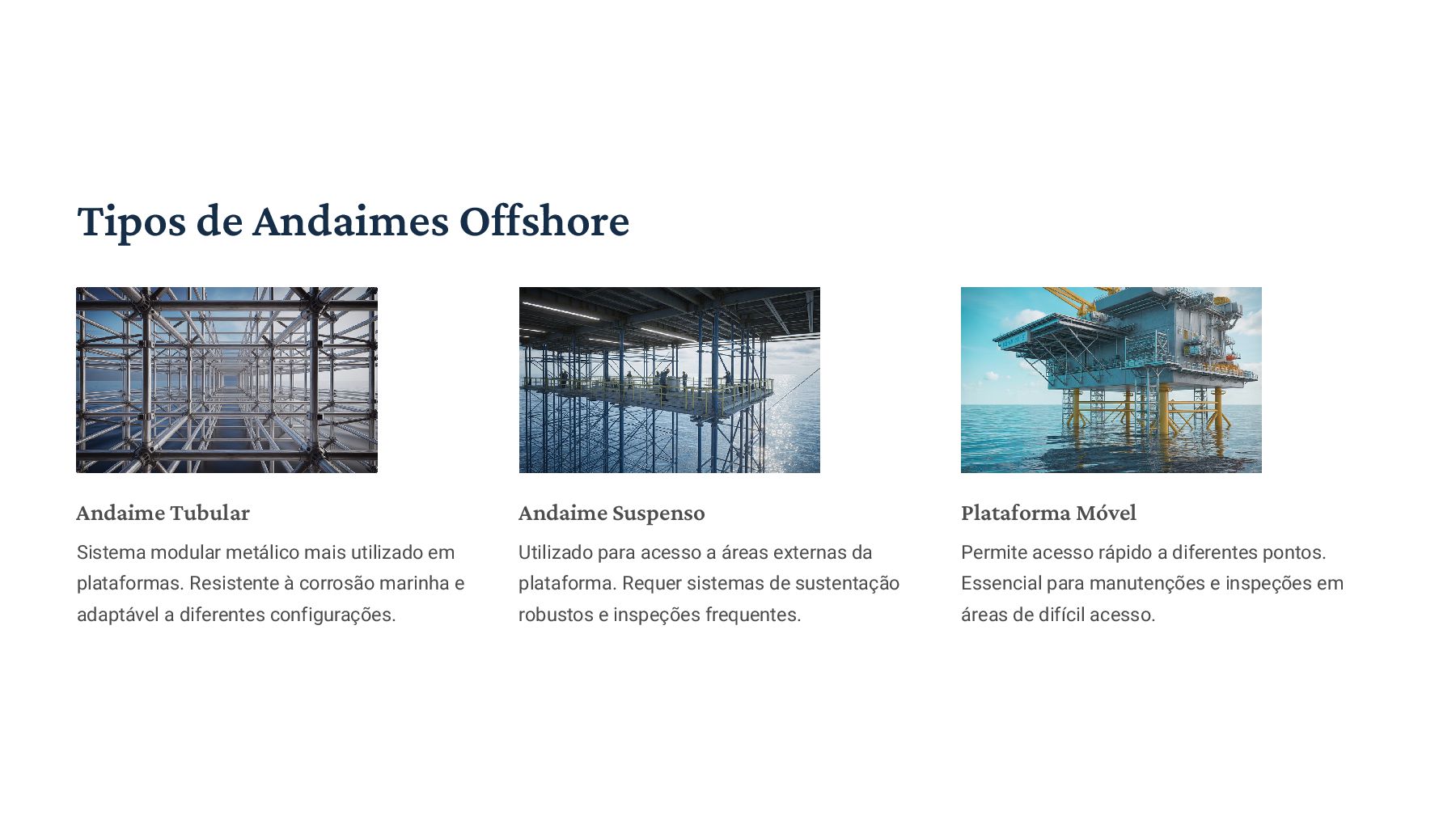

4. Tipos de Andaimes Offshore Andaime Tubular Sistema modular metálico mais utilizado em plataformas. Resistente à corrosão marinha e adaptável a diferentes configurações. Andaime Suspenso Utilizado para acesso a áreas externas da plataforma. Requer sistemas de sustentação robustos e inspeções frequentes. Plataforma Móvel Permite acesso rápido a diferentes pontos. Essencial para manutenções e inspeções em áreas de difícil acesso.

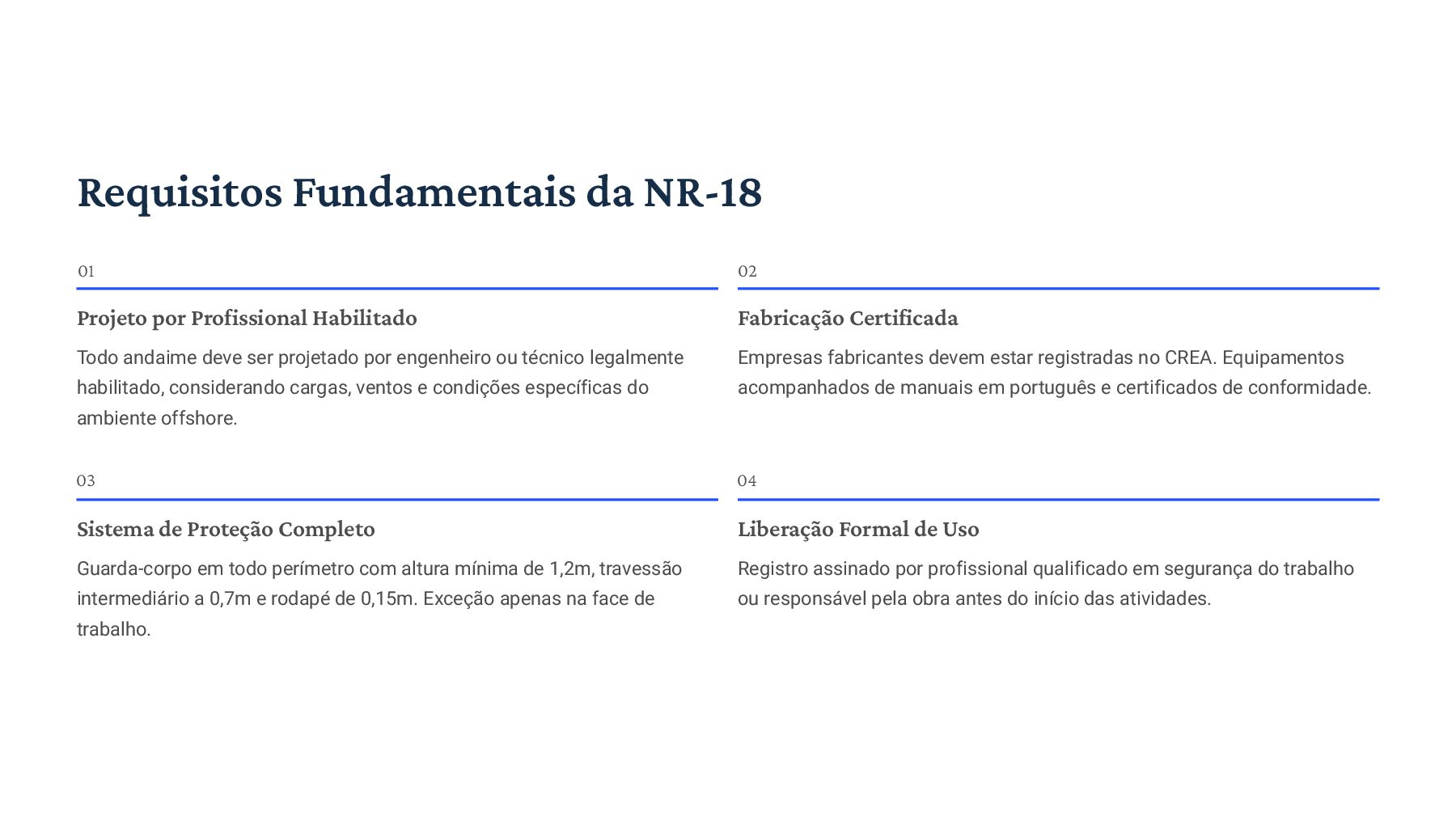

5. Requisitos Fundamentais da NR-18 01 Projeto por Profissional Habilitado Todo andaime deve ser projetado por engenheiro ou técnico legalmente habilitado, considerando cargas, ventos e condições específicas do ambiente offshore. 02 Fabricação Certificada Empresas fabricantes devem estar registradas no CREA. Equipamentos acompanhados de manuais em português e certificados de conformidade. 03 Sistema de Proteção Completo Guarda-corpo em todo perímetro com altura mínima de 1,2m, travessão intermediário a 0,7m e rodapé de 0,15m. Exceção apenas na face de trabalho. 04 Liberação Formal de Uso Registro assinado por profissional qualificado em segurança do trabalho ou responsável pela obra antes do início das atividades.

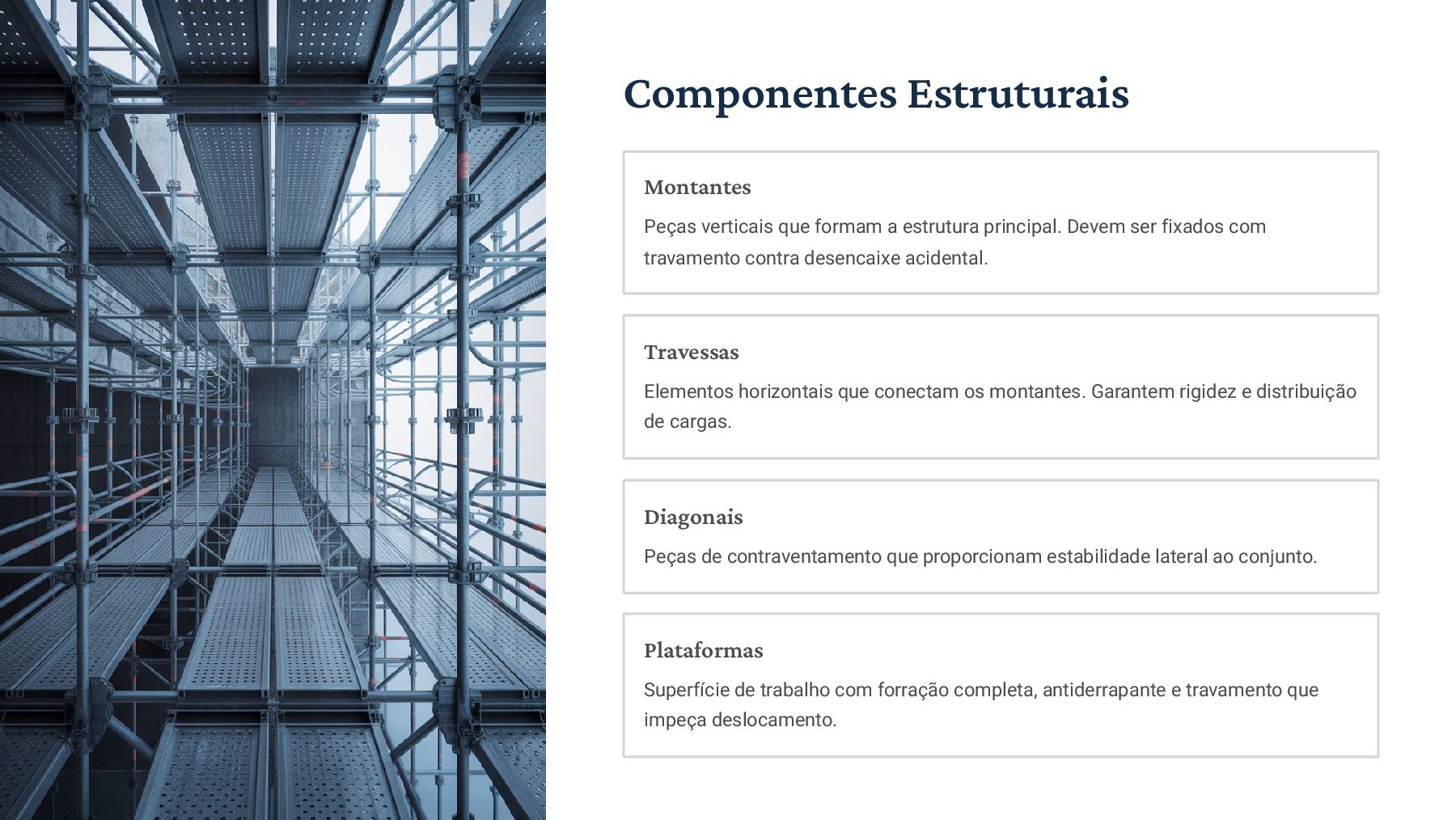

6. Componentes Estruturais Montantes Peças verticais que formam a estrutura principal. Devem ser fixados com travamento contra desencaixe acidental. Travessas Elementos horizontais que conectam os montantes. Garantem rigidez e distribuição de cargas. Diagonais Peças de contraventamento que proporcionam estabilidade lateral ao conjunto. Plataformas Superfície de trabalho com forração completa, antiderrapante e travamento que impeça deslocamento.

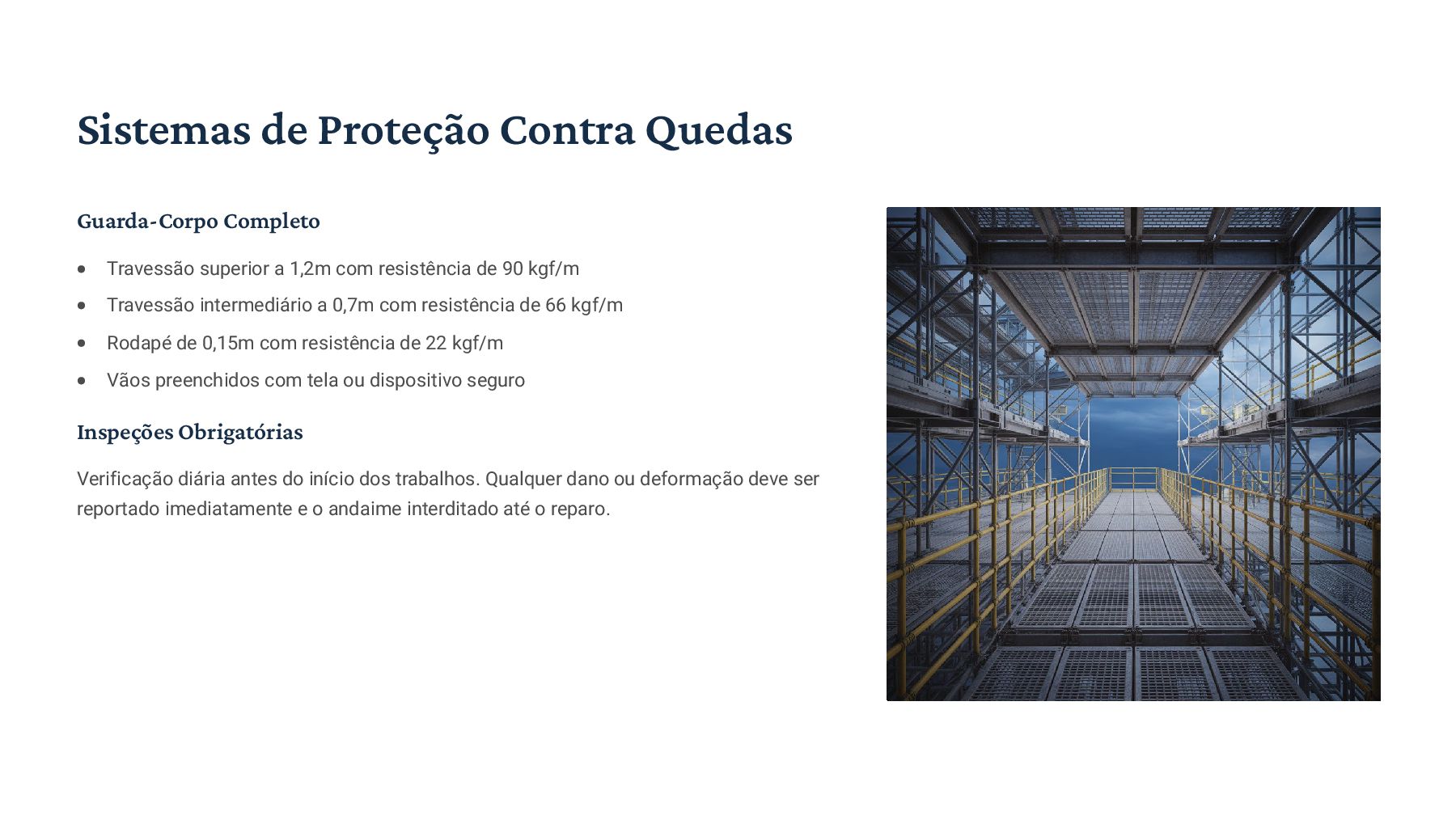

7. Sistemas de Proteção Contra Quedas Guarda-Corpo Completo Travessão superior a 1,2m com resistência de 90 kgf/m Travessão intermediário a 0,7m com resistência de 66 kgf/m Rodapé de 0,15m com resistência de 22 kgf/m Vãos preenchidos com tela ou dispositivo seguro Inspeções Obrigatórias Verificação diária antes do início dos trabalhos. Qualquer dano ou deformação deve ser reportado imediatamente e o andaime interditado até o reparo.

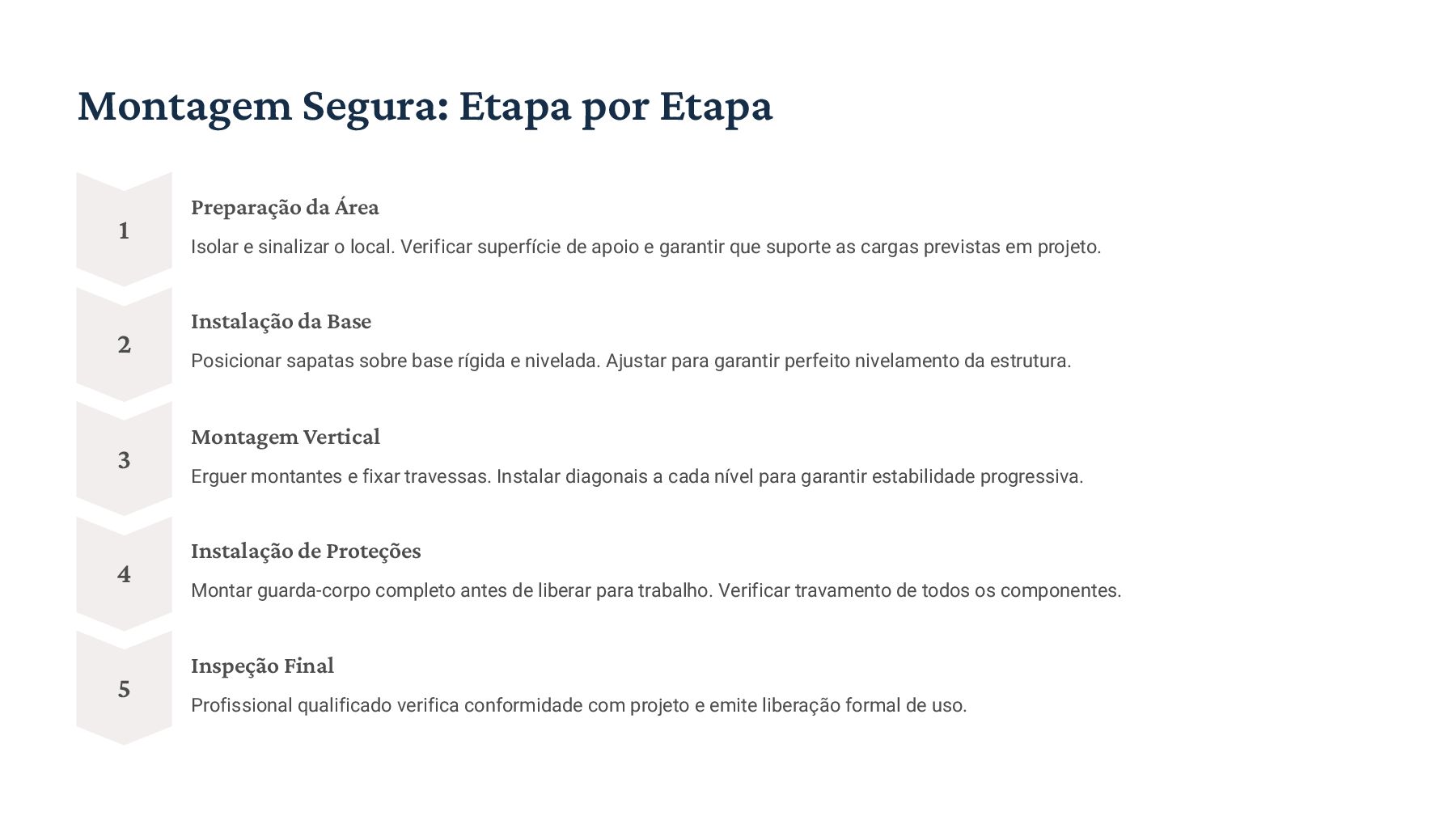

8. Montagem Segura: Etapa por Etapa 1 Preparação da Área Isolar e sinalizar o local. Verificar superfície de apoio e garantir que suporte as cargas previstas em projeto. 2 Instalação da Base Posicionar sapatas sobre base rígida e nivelada. Ajustar para garantir perfeito nivelamento da estrutura. 3 Montagem Vertical Erguer montantes e fixar travessas. Instalar diagonais a cada nível para garantir estabilidade progressiva. 4 Instalação de Proteções Montar guarda-corpo completo antes de liberar para trabalho. Verificar travamento de todos os componentes. 5 Inspeção Final Profissional qualificado verifica conformidade com projeto e emite liberação formal de uso.

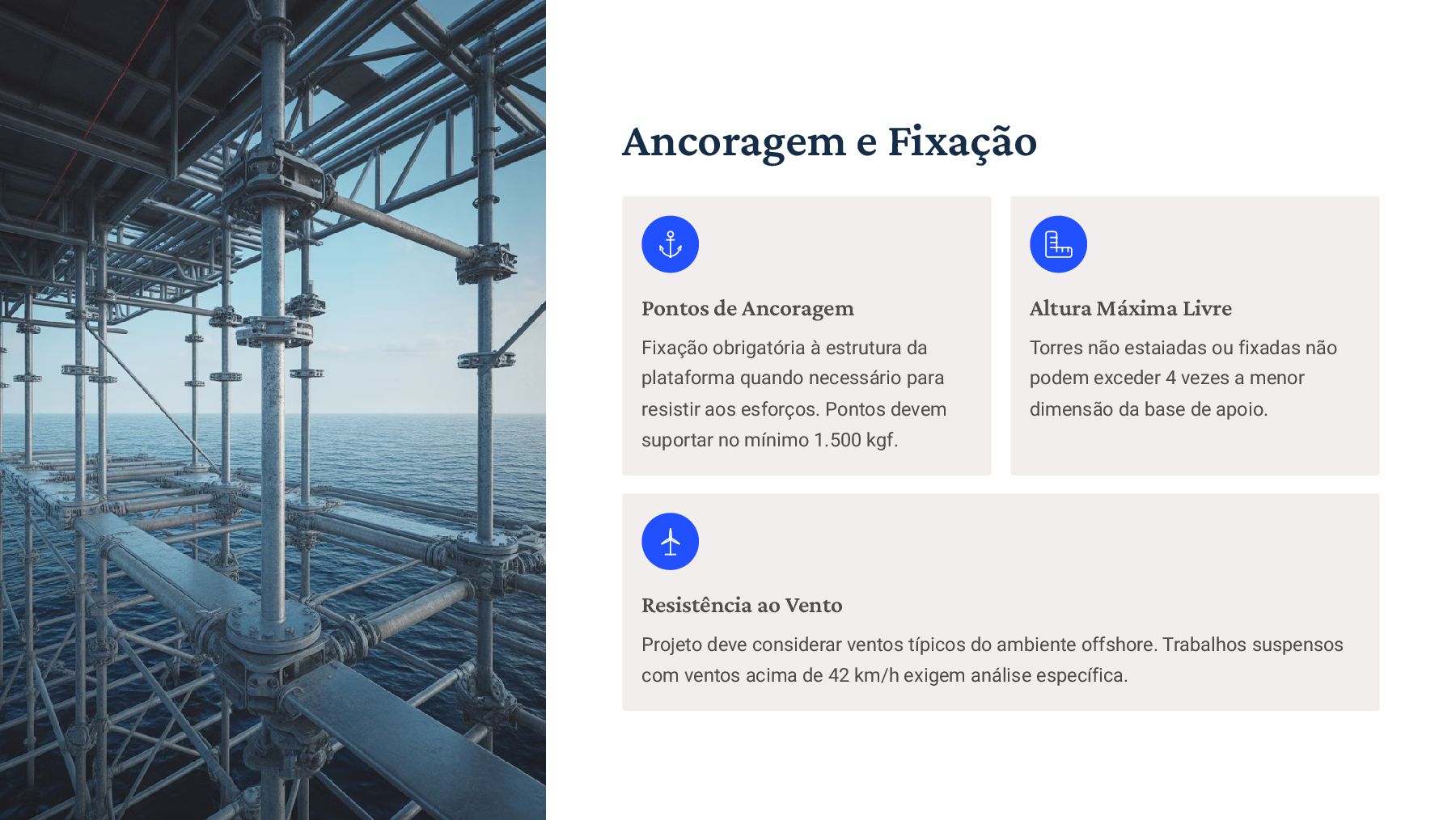

9. Ancoragem e Fixação Pontos de Ancoragem Fixação obrigatória à estrutura da plataforma quando necessário para resistir aos esforços. Pontos devem suportar no mínimo 1.500 kgf. Altura Máxima Livre Torres não estaiadas ou fixadas não podem exceder 4 vezes a menor dimensão da base de apoio. Resistência ao Vento Projeto deve considerar ventos típicos do ambiente offshore. Trabalhos suspensos com ventos acima de 42 km/h exigem análise específica.

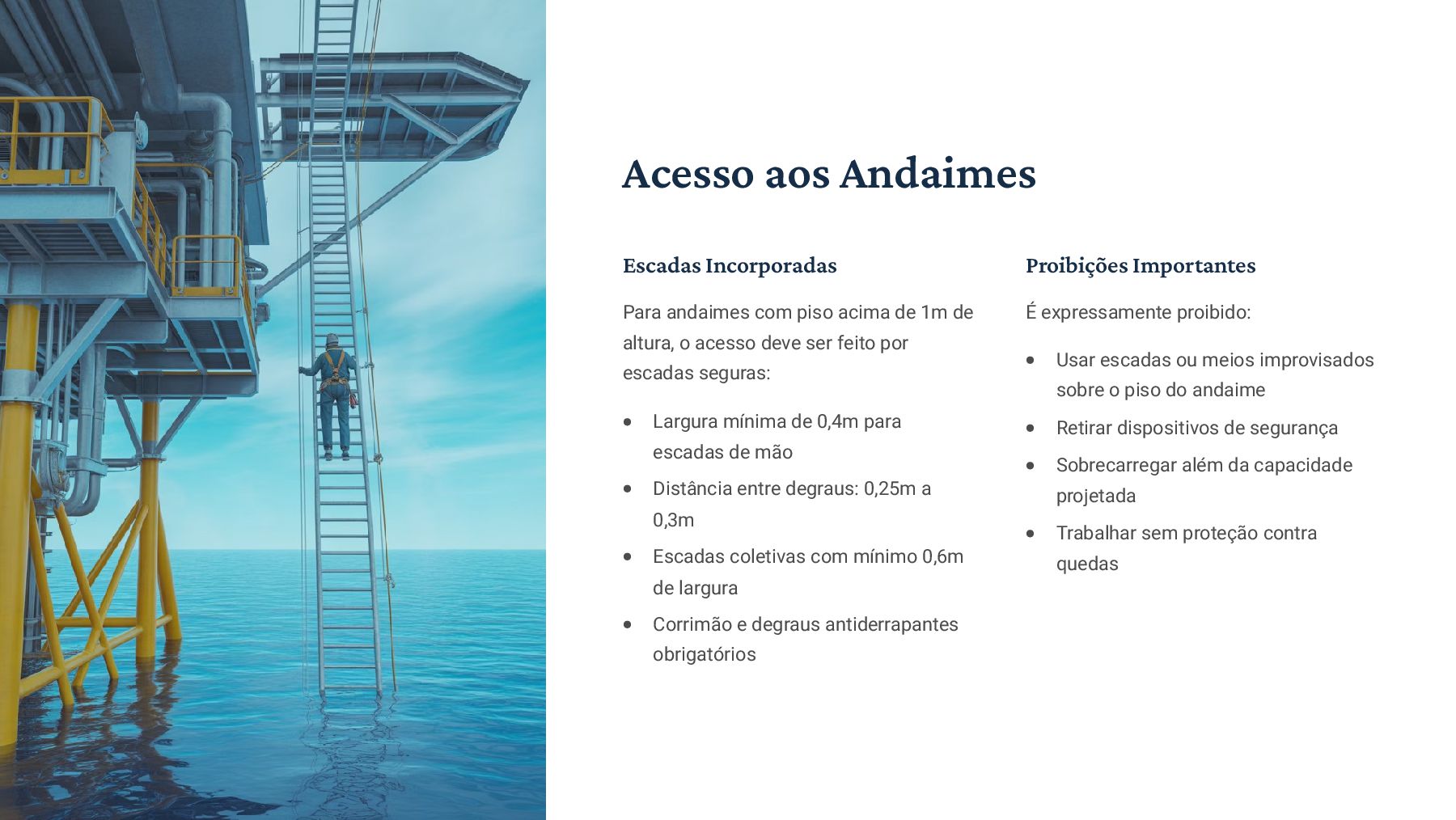

10. Acesso aos Andaimes Escadas Incorporadas Para andaimes com piso acima de 1m de altura, o acesso deve ser feito por escadas seguras: Largura mínima de 0,4m para escadas de mão Distância entre degraus: 0,25m a 0,3m Escadas coletivas com mínimo 0,6m de largura Corrimão e degraus antiderrapantes obrigatórios Proibições Importantes É expressamente proibido: Usar escadas ou meios improvisados sobre o piso do andaime Retirar dispositivos de segurança Sobrecarregar além da capacidade projetada Trabalhar sem proteção contra quedas

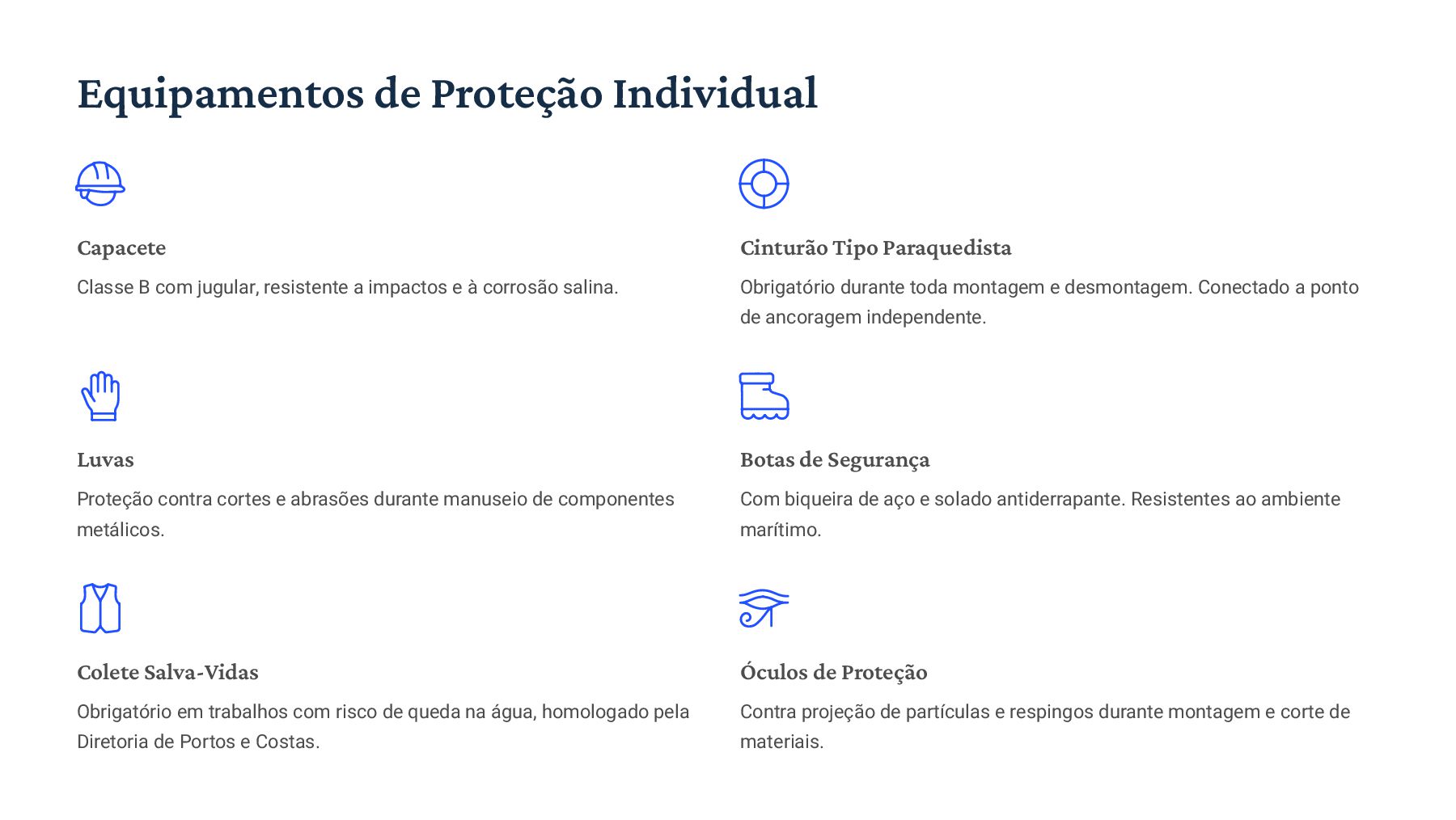

11. Equipamentos de Proteção Individual Capacete Classe B com jugular, resistente a impactos e à corrosão salina. Cinturão Tipo Paraquedista Obrigatório durante toda montagem e desmontagem. Conectado a ponto de ancoragem independente. Luvas Proteção contra cortes e abrasões durante manuseio de componentes metálicos. Botas de Segurança Com biqueira de aço e solado antiderrapante. Resistentes ao ambiente marítimo. Colete Salva-Vidas Obrigatório em trabalhos com risco de queda na água, homologado pela Diretoria de Portos e Costas. Óculos de Proteção Contra projeção de partículas e respingos durante montagem e corte de materiais.

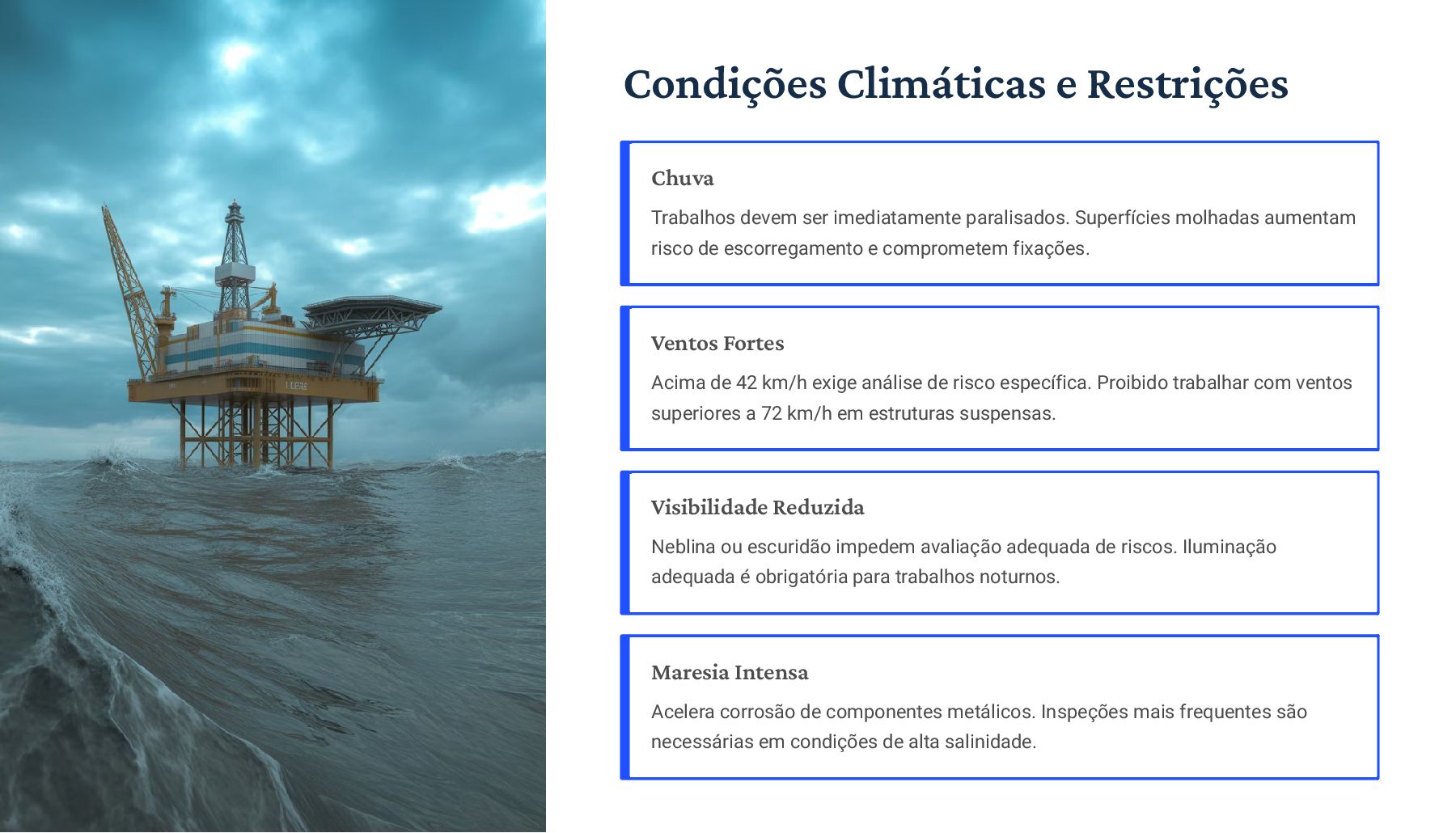

12. Condições Climáticas e Restrições Chuva Trabalhos devem ser imediatamente paralisados. Superfícies molhadas aumentam risco de escorregamento e comprometem fixações. Ventos Fortes Acima de 42 km/h exige análise de risco específica. Proibido trabalhar com ventos superiores a 72 km/h em estruturas suspensas. Visibilidade Reduzida Neblina ou escuridão impedem avaliação adequada de riscos. Iluminação adequada é obrigatória para trabalhos noturnos. Maresia Intensa Acelera corrosão de componentes metálicos. Inspeções mais frequentes são necessárias em condições de alta salinidade.

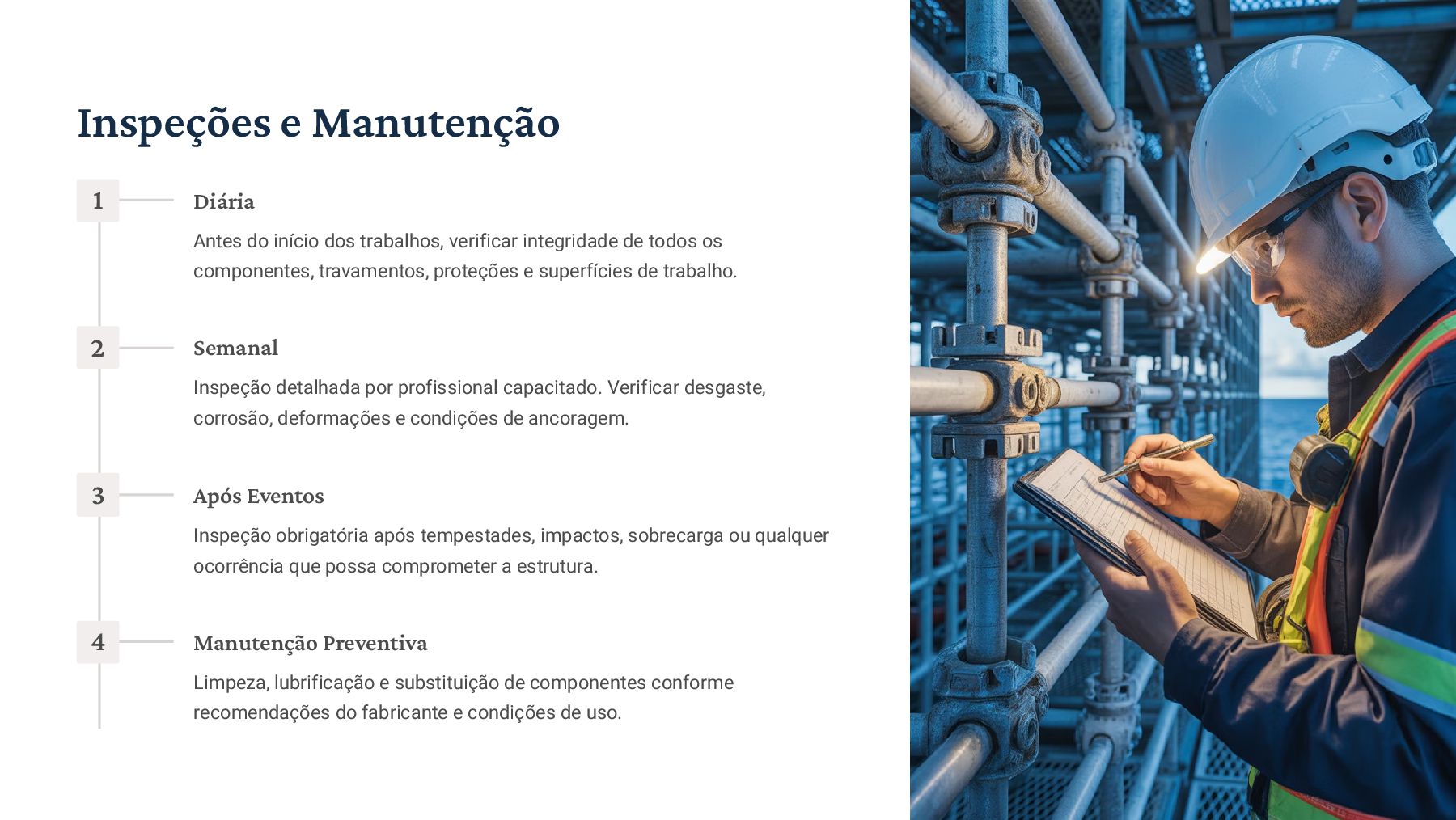

13. Inspeções e Manutenção 1 Diária Antes do início dos trabalhos, verificar integridade de todos os componentes, travamentos, proteções e superfícies de trabalho. 2 Semanal Inspeção detalhada por profissional capacitado. Verificar desgaste, corrosão, deformações e condições de ancoragem. 3 Após Eventos Inspeção obrigatória após tempestades, impactos, sobrecarga ou qualquer ocorrência que possa comprometer a estrutura. 4 Manutenção Preventiva Limpeza, lubrificação e substituição de componentes conforme recomendações do fabricante e condições de uso.

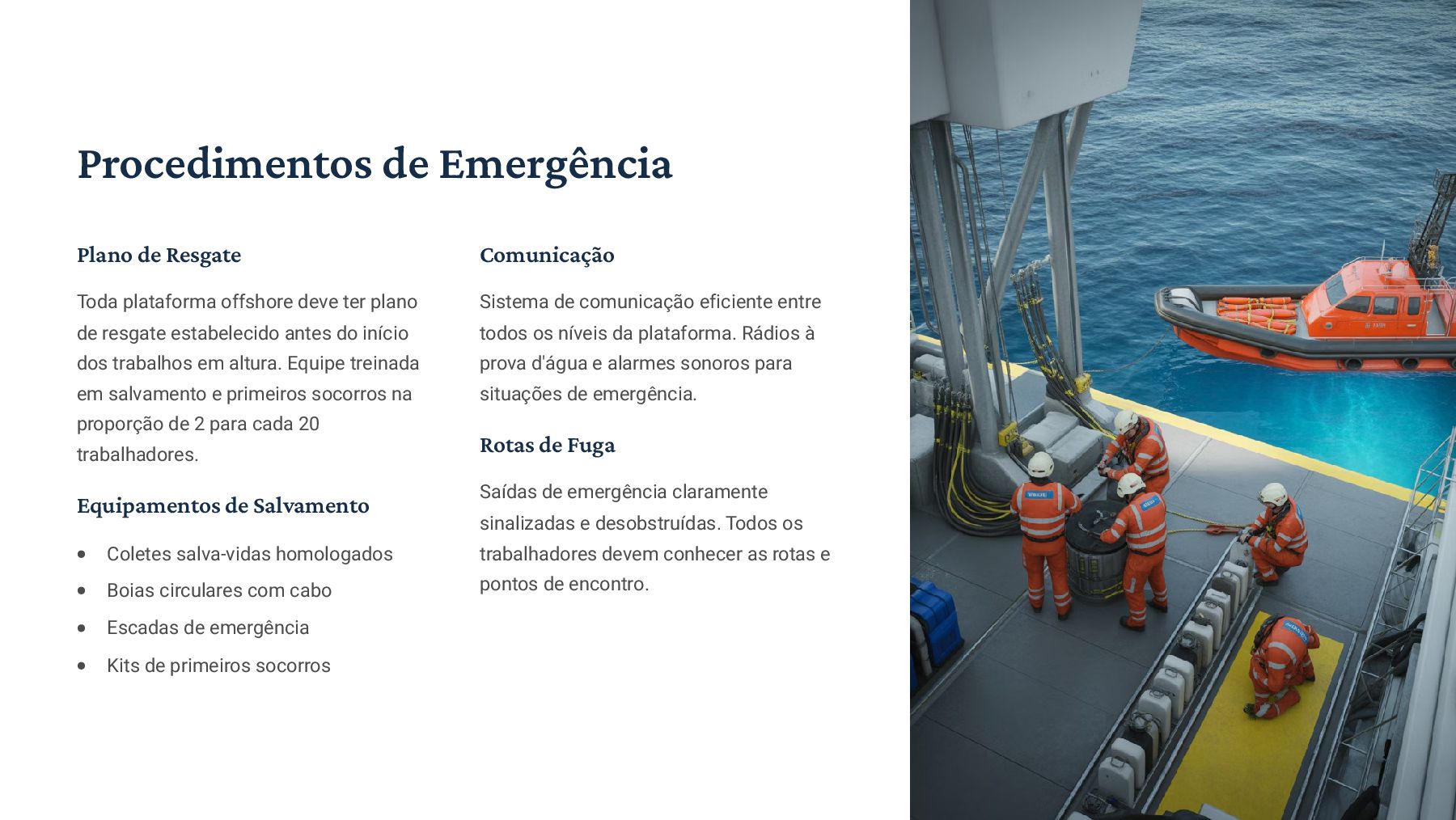

14. Procedimentos de Emergência Plano de Resgate Toda plataforma offshore deve ter plano de resgate estabelecido antes do início dos trabalhos em altura. Equipe treinada em salvamento e primeiros socorros na proporção de 2 para cada 20 trabalhadores. Equipamentos de Salvamento Coletes salva-vidas homologados Boias circulares com cabo Escadas de emergência Kits de primeiros socorros Comunicação Sistema de comunicação eficiente entre todos os níveis da plataforma. Rádios à prova d'água e alarmes sonoros para situações de emergência. Rotas de Fuga Saídas de emergência claramente sinalizadas e desobstruídas. Todos os trabalhadores devem conhecer as rotas e pontos de encontro.

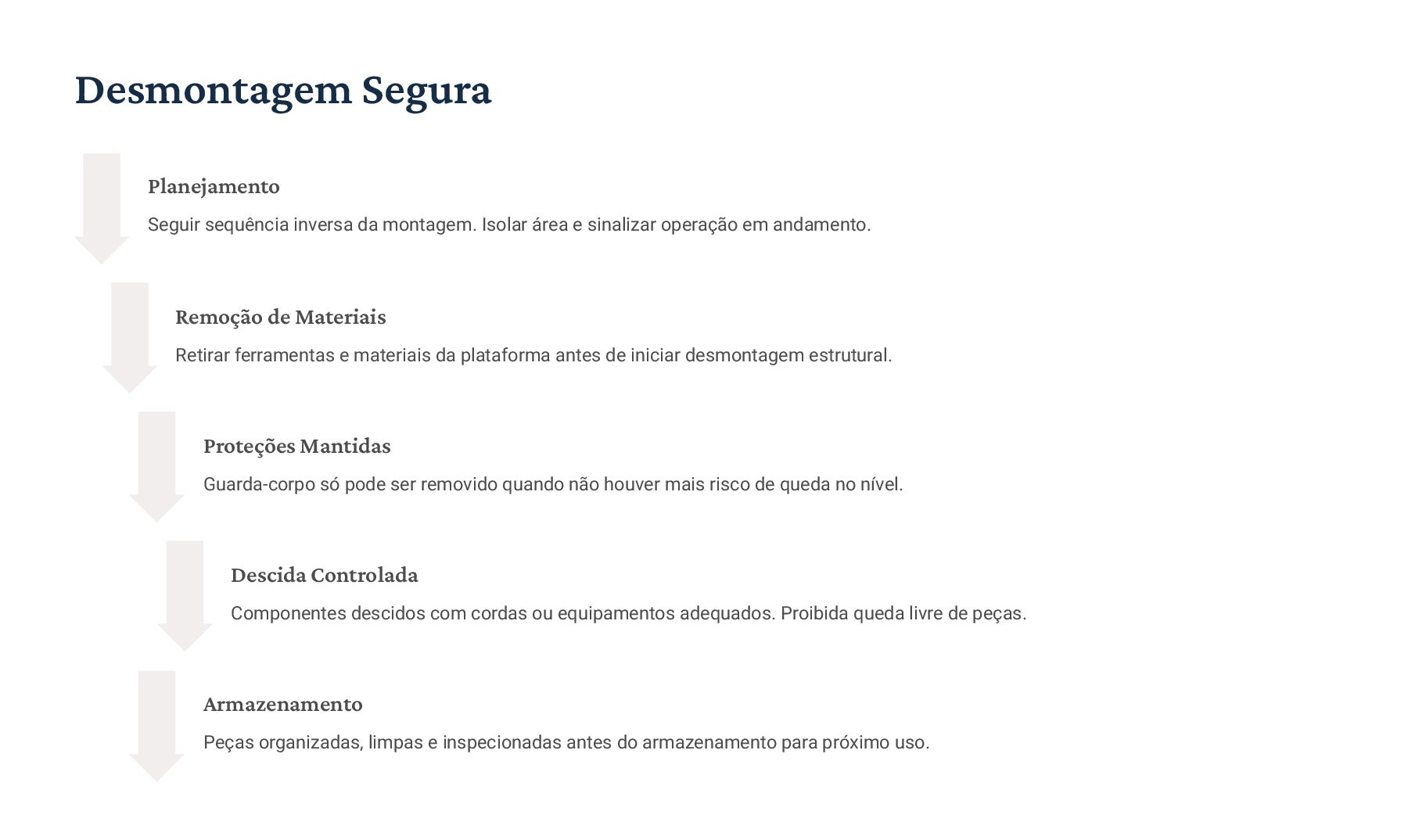

15. Desmontagem Segura Planejamento Seguir sequência inversa da montagem. Isolar área e sinalizar operação em andamento. Remoção de Materiais Retirar ferramentas e materiais da plataforma antes de iniciar desmontagem estrutural. Proteções Mantidas Guarda-corpo só pode ser removido quando não houver mais risco de queda no nível. Descida Controlada Componentes descidos com cordas ou equipamentos adequados. Proibida queda livre de peças. Armazenamento Peças organizadas, limpas e inspecionadas antes do armazenamento para próximo uso.

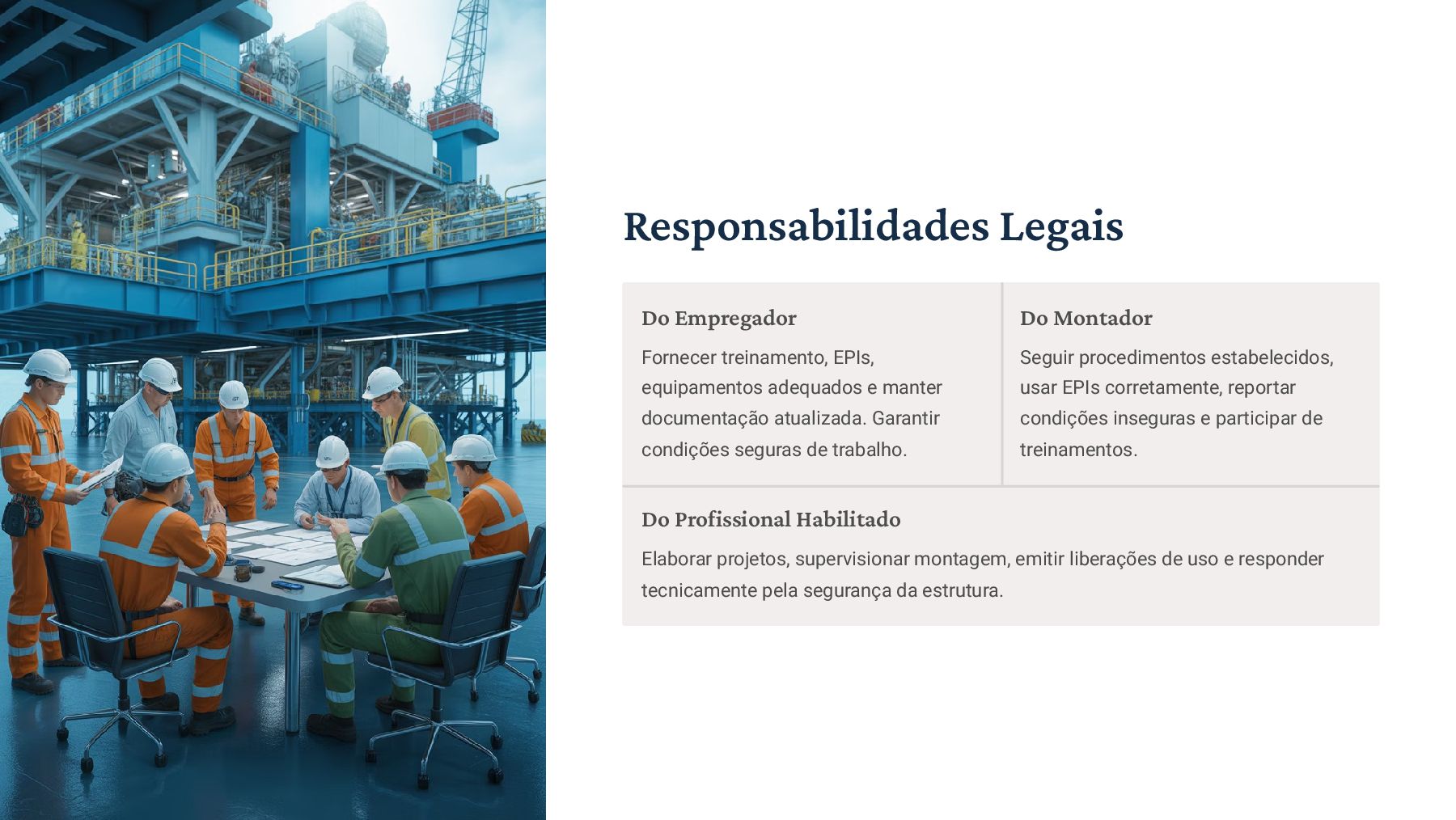

16. Responsabilidades Legais Do Empregador Fornecer treinamento, EPIs, equipamentos adequados e manter documentação atualizada. Garantir condições seguras de trabalho. Do Montador Seguir procedimentos estabelecidos, usar EPIs corretamente, reportar condições inseguras e participar de treinamentos. Do Profissional Habilitado Elaborar projetos, supervisionar montagem, emitir liberações de uso e responder tecnicamente pela segurança da estrutura.

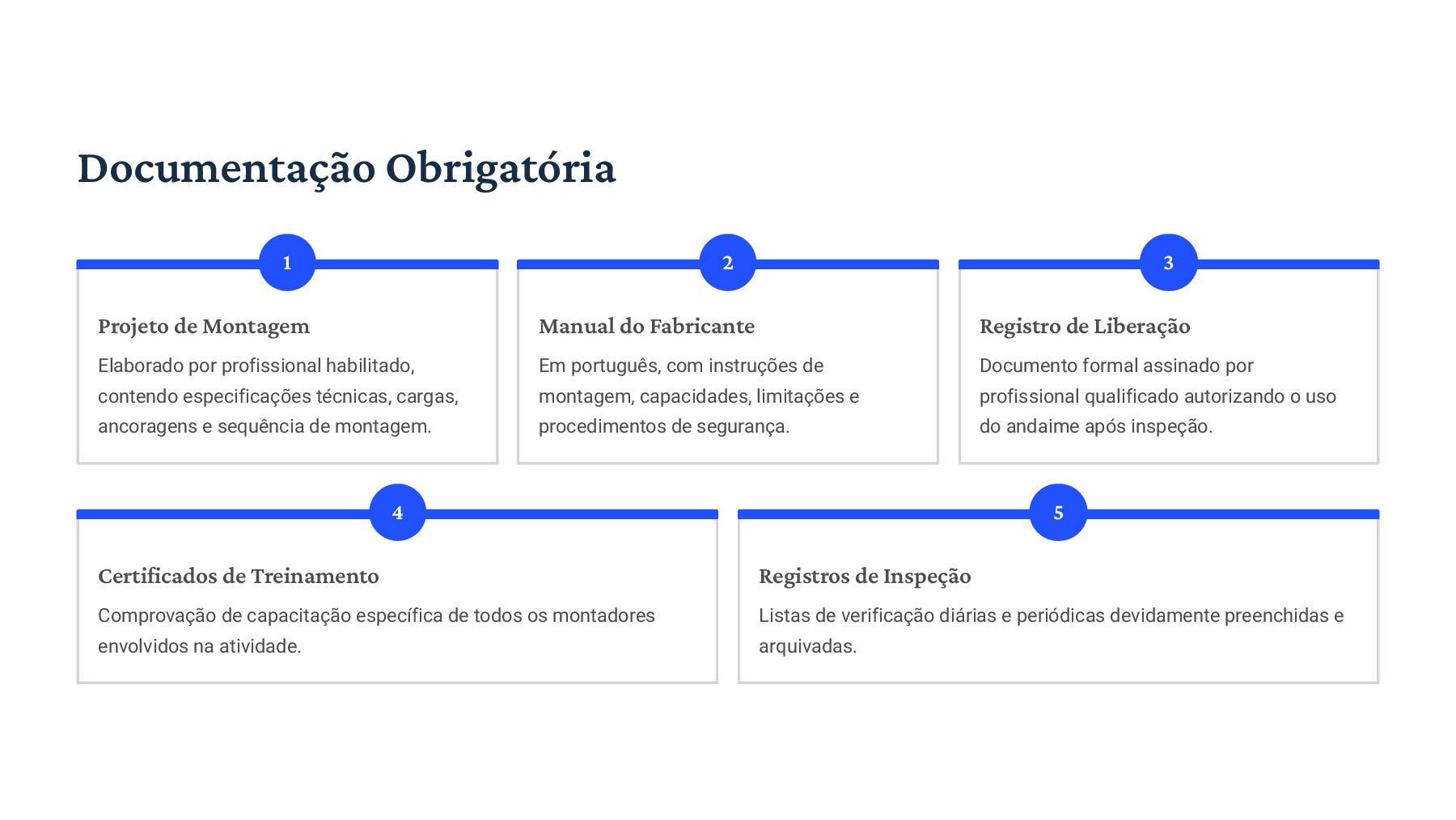

17. Documentação Obrigatória 1 Projeto de Montagem Elaborado por profissional habilitado, contendo especificações técnicas, cargas, ancoragens e sequência de montagem. 2 Manual do Fabricante Em português, com instruções de montagem, capacidades, limitações e procedimentos de segurança. 3 Registro de Liberação Documento formal assinado por profissional qualificado autorizando o uso do andaime após inspeção. 4 Certificados de Treinamento Comprovação de capacitação específica de todos os montadores envolvidos na atividade. 5 Registros de Inspeção Listas de verificação diárias e periódicas devidamente preenchidas e arquivadas.

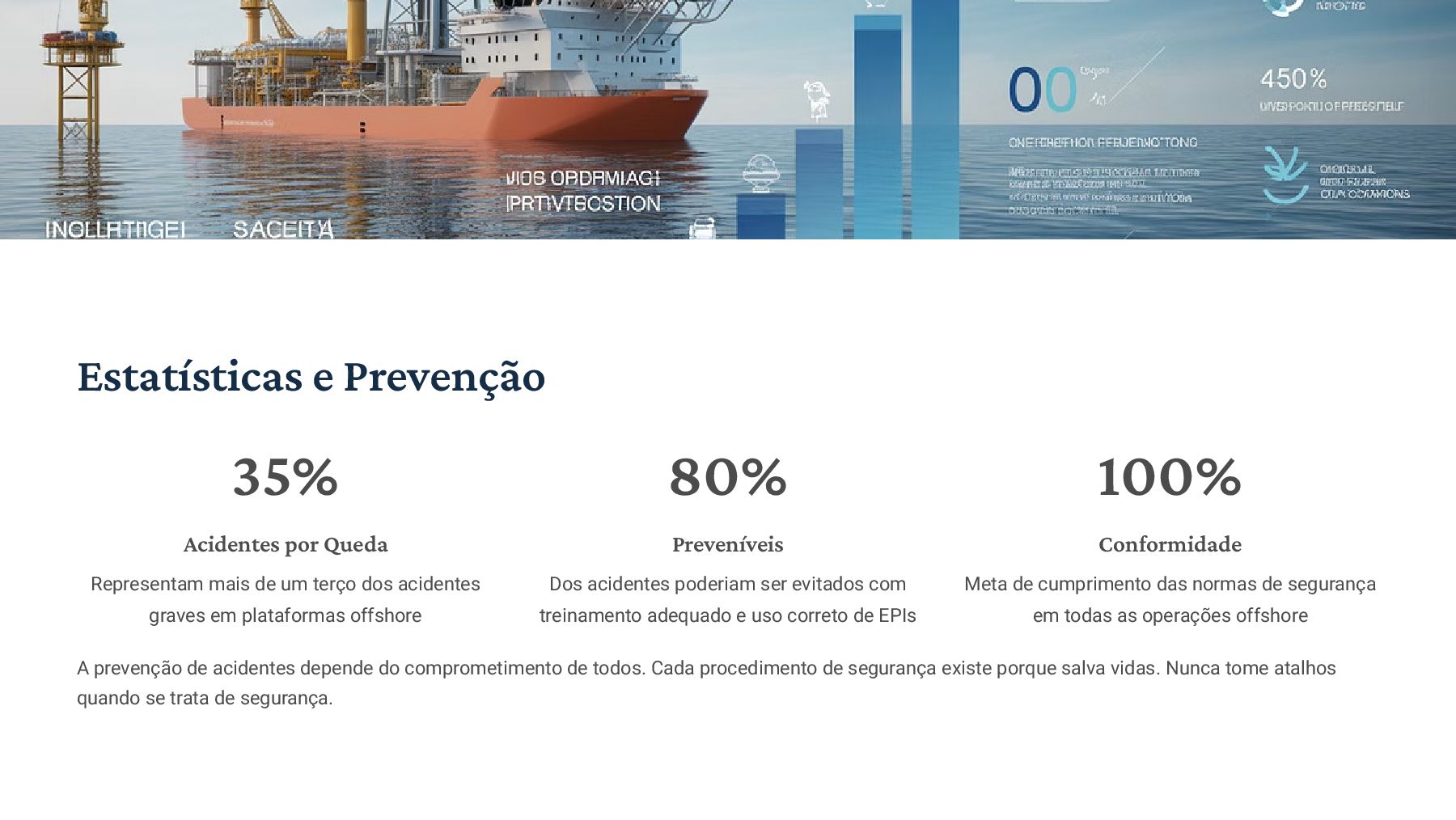

18. Estatísticas e Prevenção 35% Acidentes por Queda Representam mais de um terço dos acidentes graves em plataformas offshore 80% Preveníveis Dos acidentes poderiam ser evitados com treinamento adequado e uso correto de EPIs 100% Conformidade Meta de cumprimento das normas de segurança em todas as operações offshore A prevenção de acidentes depende do comprometimento de todos. Cada procedimento de segurança existe porque salva vidas. Nunca tome atalhos quando se trata de segurança.

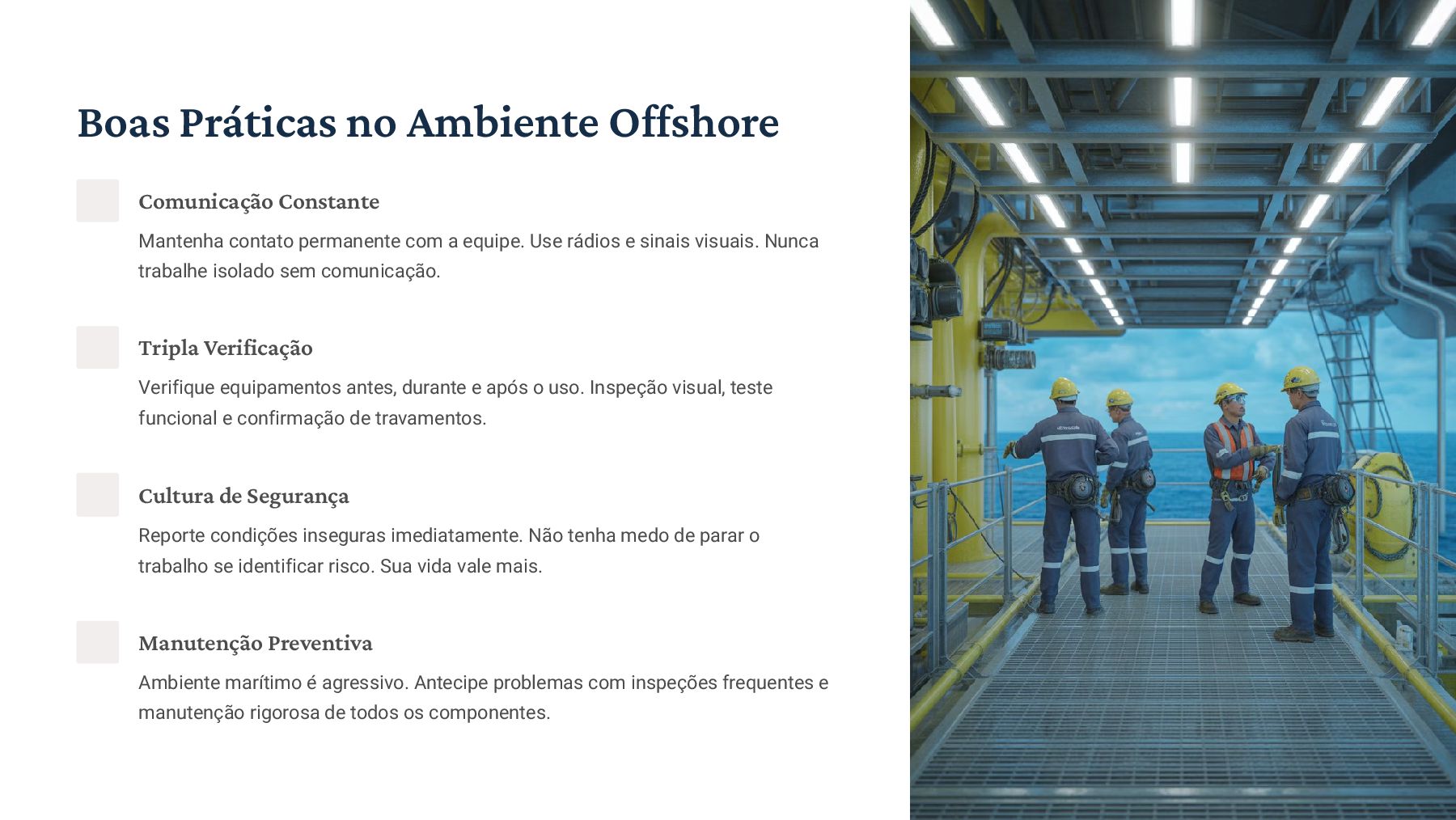

19. Boas Práticas no Ambiente Offshore Comunicação Constante Mantenha contato permanente com a equipe. Use rádios e sinais visuais. Nunca trabalhe isolado sem comunicação. Tripla Verificação Verifique equipamentos antes, durante e após o uso. Inspeção visual, teste funcional e confirmação de travamentos. Cultura de Segurança Reporte condições inseguras imediatamente. Não tenha medo de parar o trabalho se identificar risco. Sua vida vale mais. Manutenção Preventiva Ambiente marítimo é agressivo. Antecipe problemas com inspeções frequentes e manutenção rigorosa de todos os componentes.

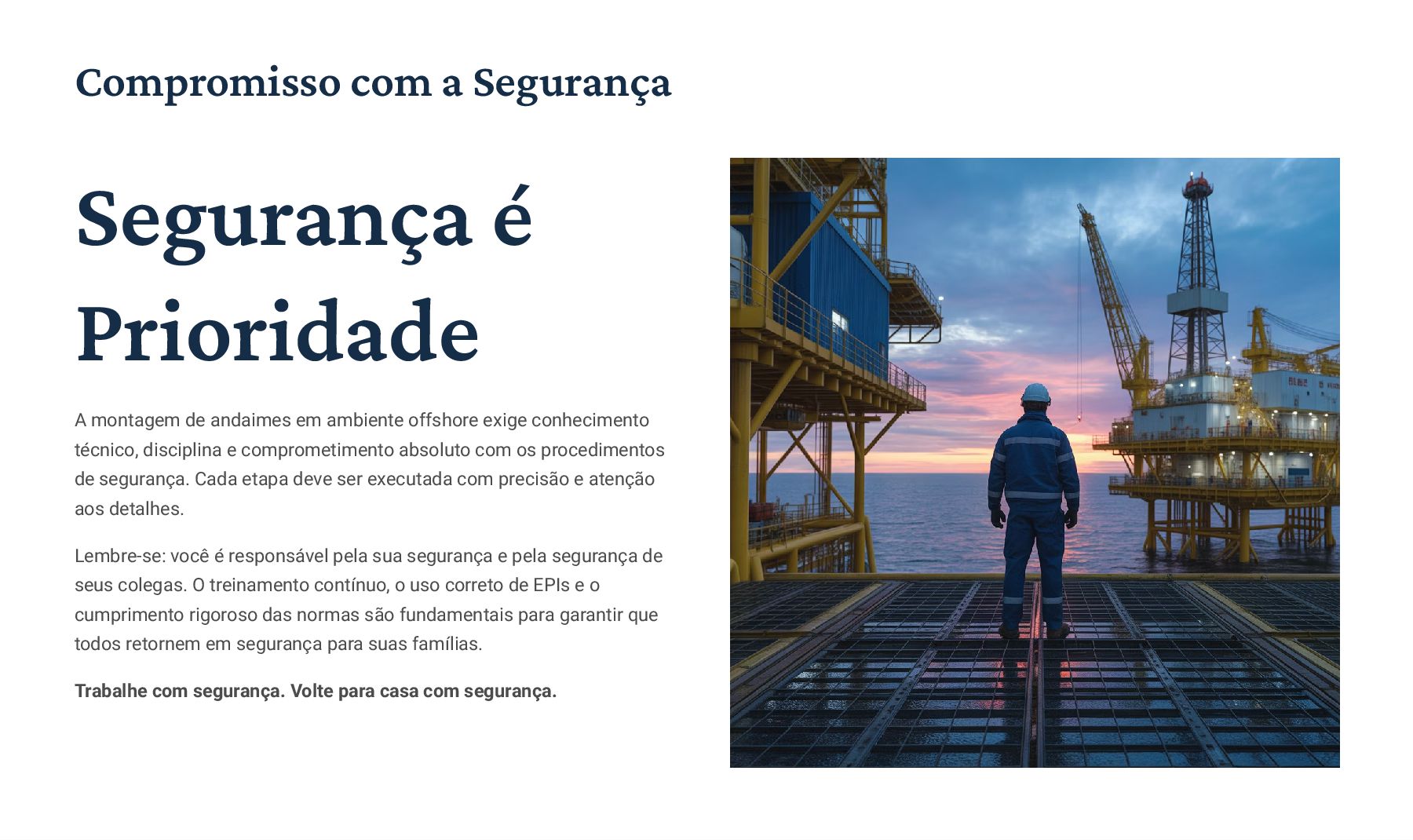

20. Compromisso com a Segurança Segurança é Prioridade A montagem de andaimes em ambiente offshore exige conhecimento técnico, disciplina e comprometimento absoluto com os procedimentos de segurança. Cada etapa deve ser executada com precisão e atenção aos detalhes. Lembre-se: você é responsável pela sua segurança e pela segurança de seus colegas. O treinamento contínuo, o uso correto de EPIs e o cumprimento rigoroso das normas são fundamentais para garantir que todos retornem em segurança para suas famílias. Trabalhe com segurança. Volte para casa com segurança.
