1. コンピュータシステム 2025/5/13 MA/CDP事業部 GENIEE MA開発グループ 成⽥ ⼒哉
2. © Geniee, Inc. 2 講義アジェンダ ネットワークについて講義を⾏う a. ネットワークの原理を説明する b. 実際にコンピュータとネットワークを接続する

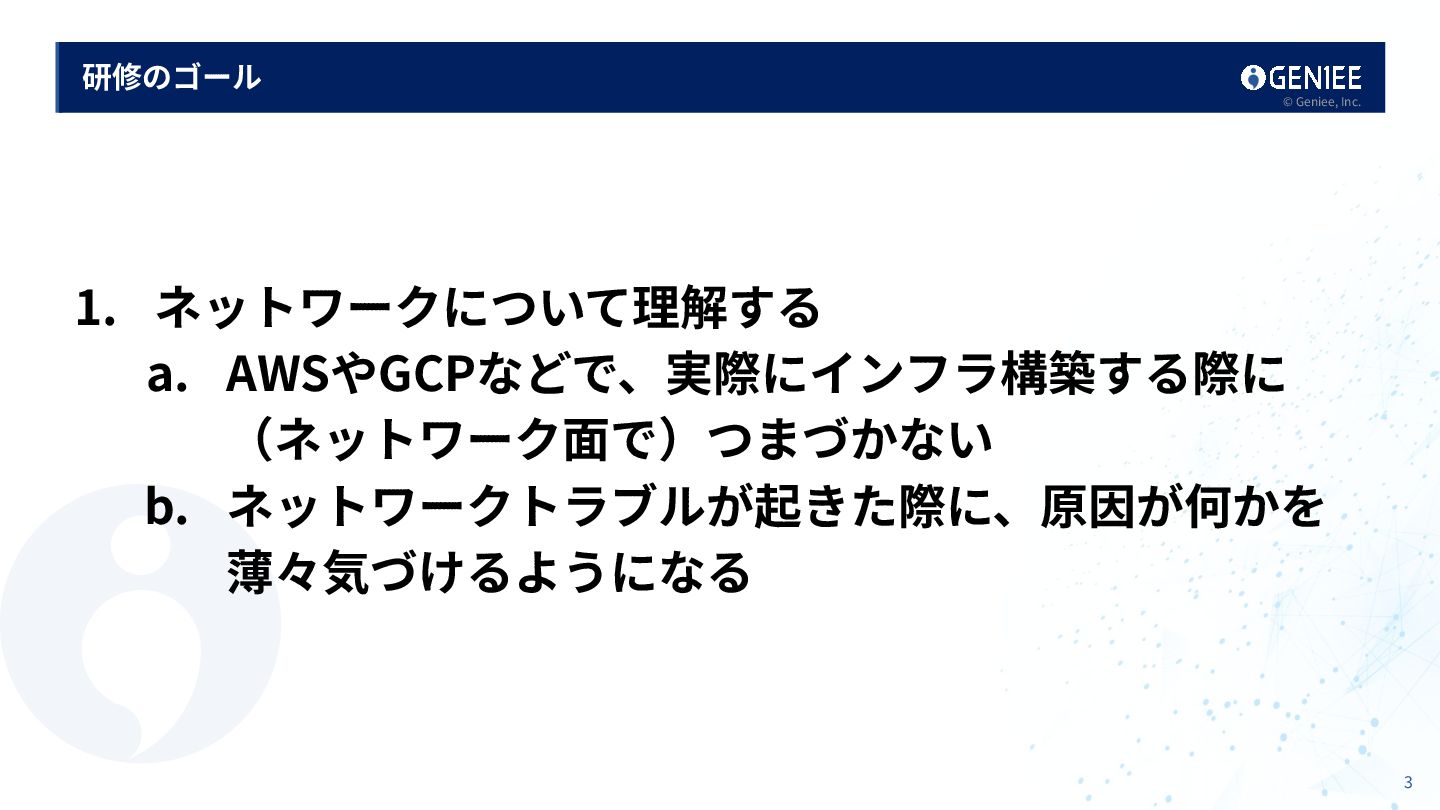

3. © Geniee, Inc. 3 研修のゴール 1. ネットワークについて理解する a. AWSやGCPなどで、実際にインフラ構築する際に （ネットワーク⾯で）つまづかない b. ネットワークトラブルが起きた際に、原因が何かを 薄々気づけるようになる
4. ネットワークの概要

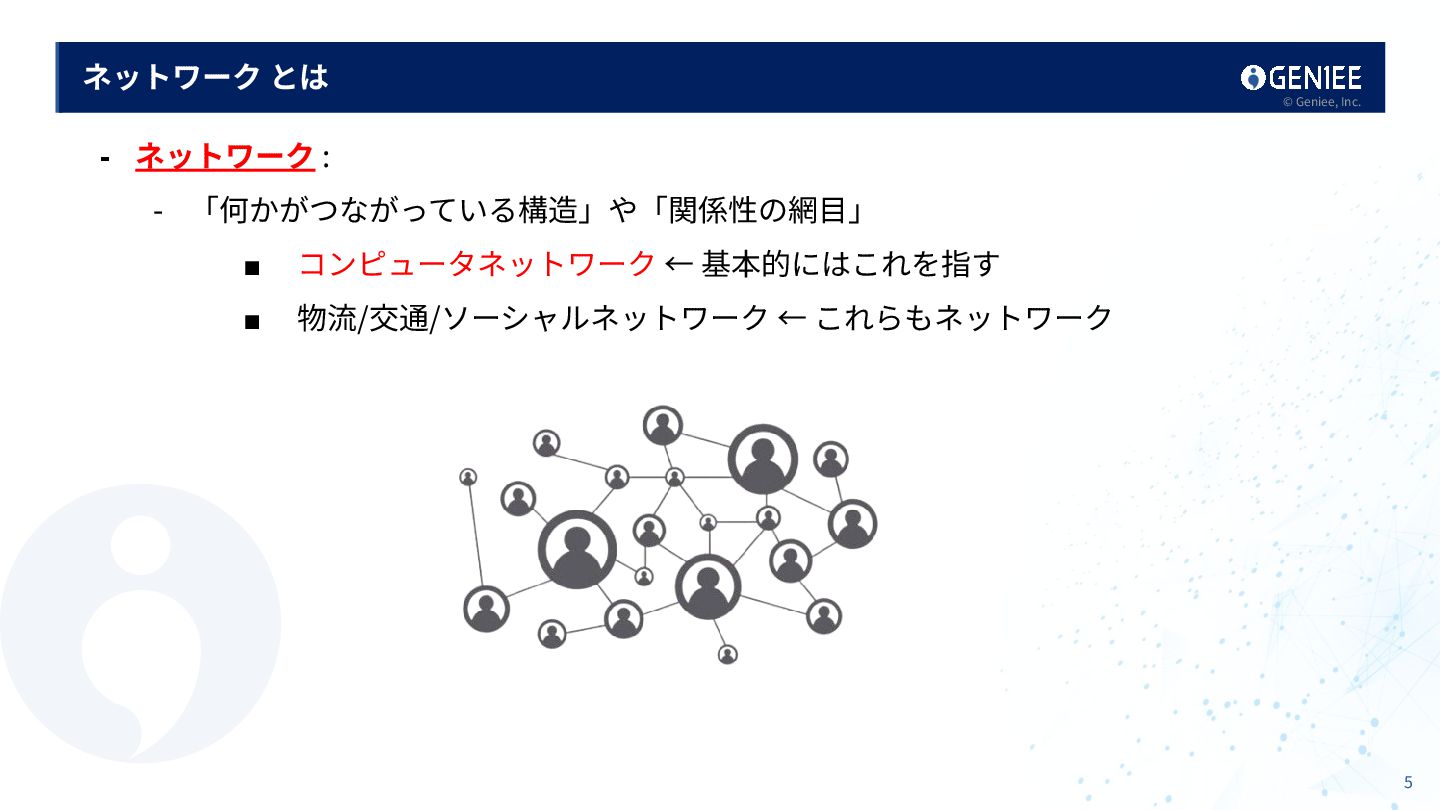

5. © Geniee, Inc. 5 ネットワーク とは - ネットワーク : - 「何かがつながっている構造」や「関係性の網⽬」 ▪ コンピュータネットワーク ← 基本的にはこれを指す ▪ 物流/交通/ソーシャルネットワーク ← これらもネットワーク

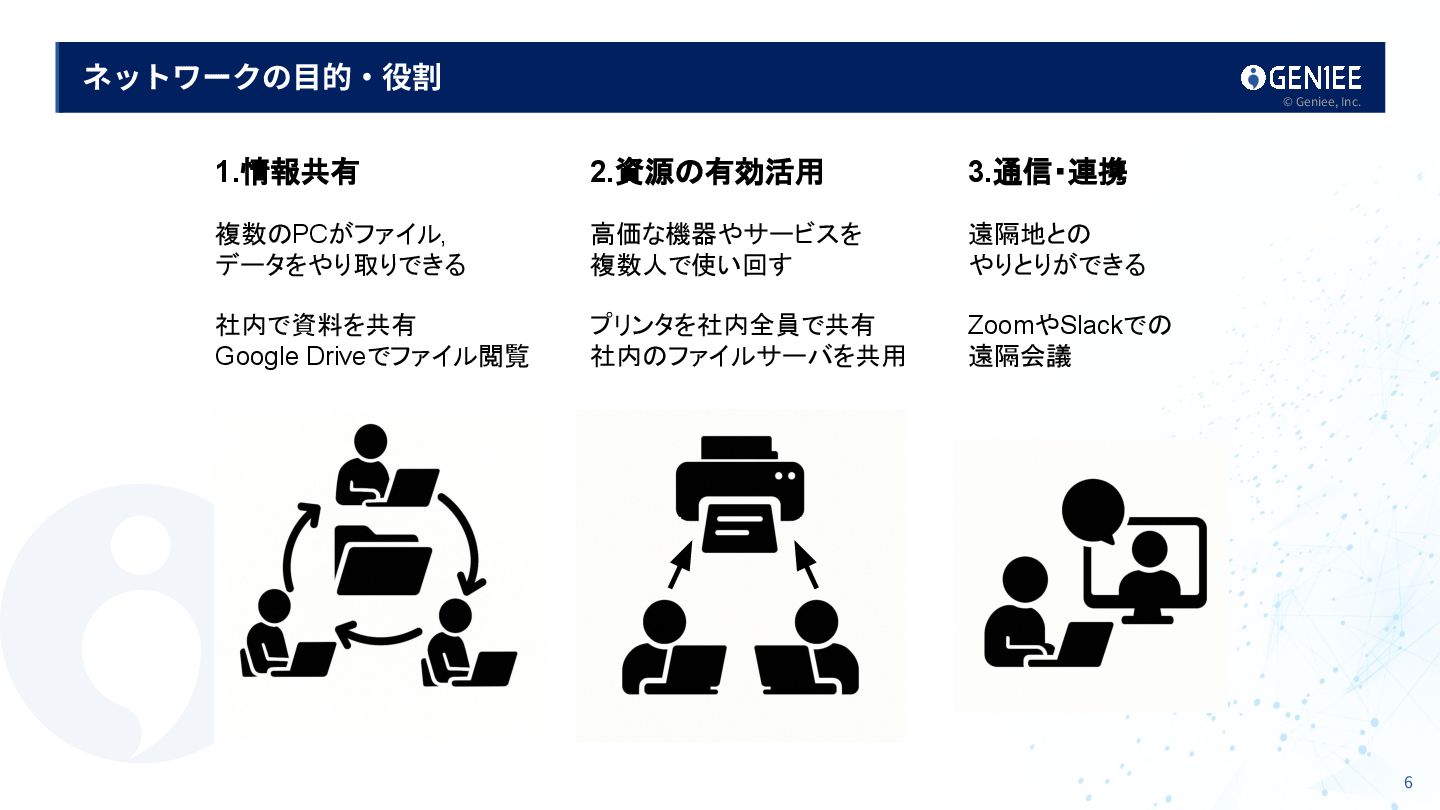

6. © Geniee, Inc. 6 ネットワークの⽬的‧役割 1.情報共有 2.資源の有効活用 3.通信・連携 複数のPCがファイル, データをやり取りできる 高価な機器やサービスを 複数人で使い回す 遠隔地との やりとりができる 社内で資料を共有 Google Driveでファイル閲覧 プリンタを社内全員で共有 社内のファイルサーバを共用 ZoomやSlackでの 遠隔会議

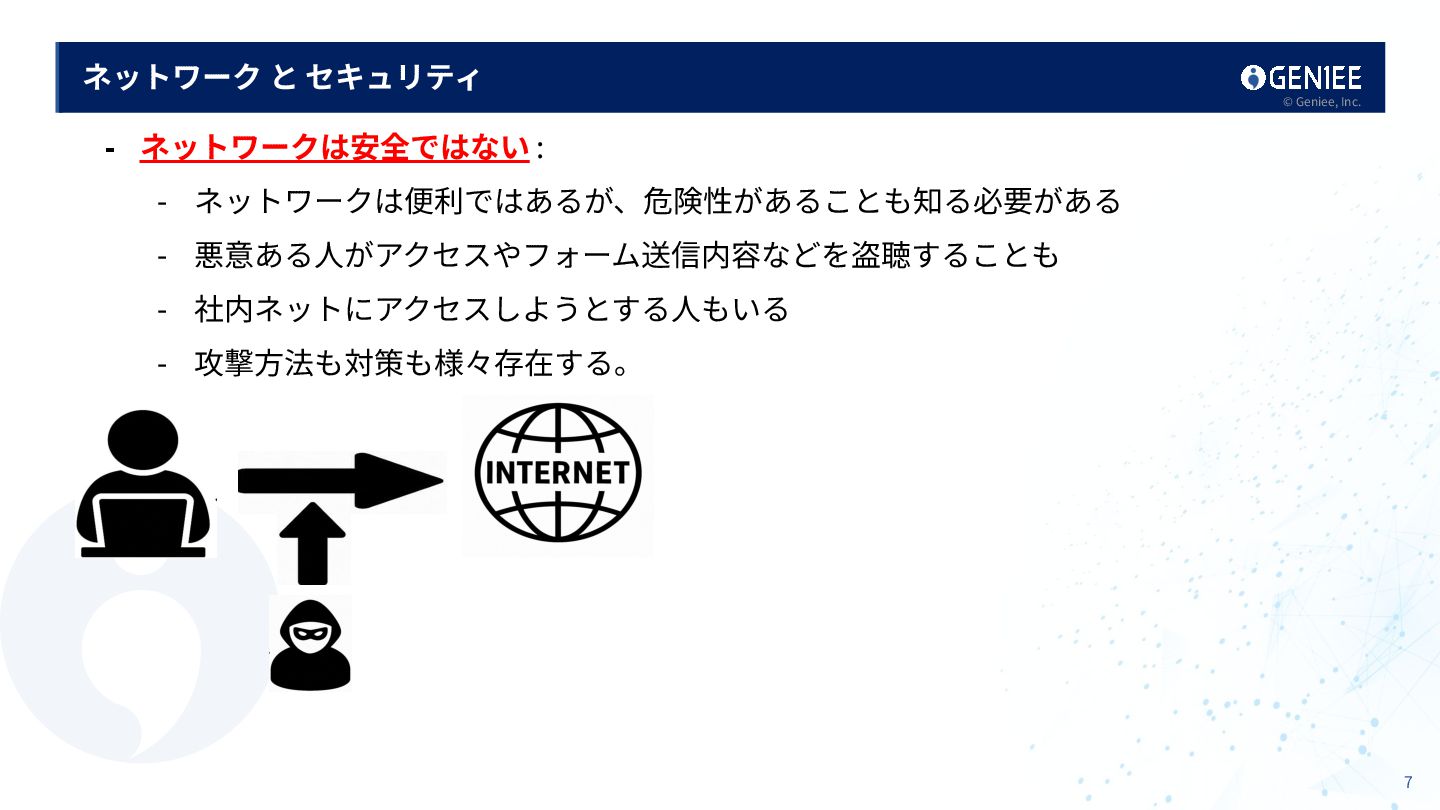

7. © Geniee, Inc. 7 ネットワーク と セキュリティ - ネットワークは安全ではない : - ネットワークは便利ではあるが、危険性があることも知る必要がある - 悪意ある⼈がアクセスやフォーム送信内容などを盗聴することも - 社内ネットにアクセスしようとする⼈もいる - 攻撃⽅法も対策も様々存在する。

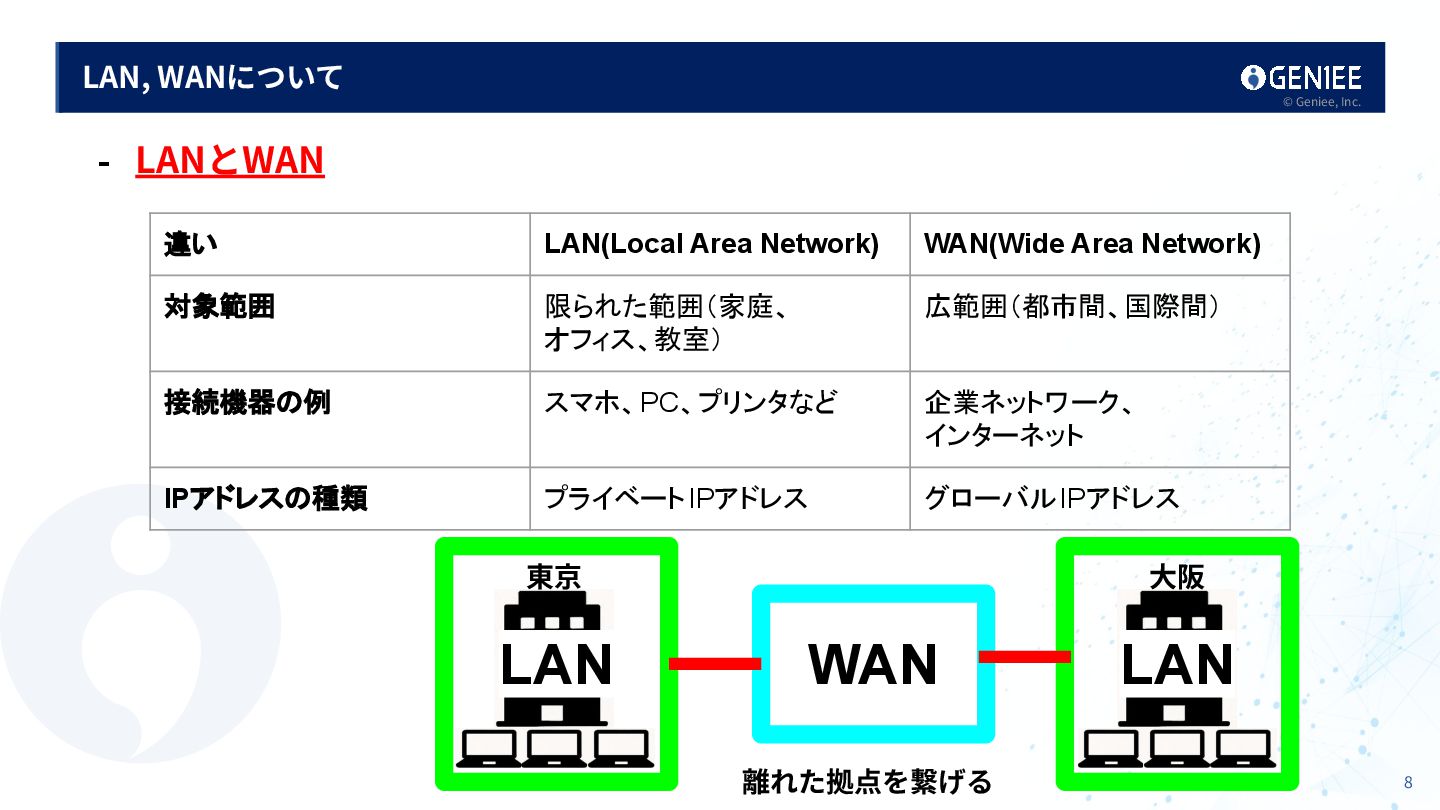

8. © Geniee, Inc. 8 LAN, WANについて - LANとWAN 違い LAN(Local Area Network) WAN(Wide Area Network) 対象範囲 限られた範囲（家庭、 オフィス、教室） 広範囲（都市間、国際間） 接続機器の例 スマホ、PC、プリンタなど 企業ネットワーク、 インターネット IPアドレスの種類 プライベートIPアドレス グローバルIPアドレス 東京 ⼤阪 LAN LAN WAN 離れた拠点を繋げる

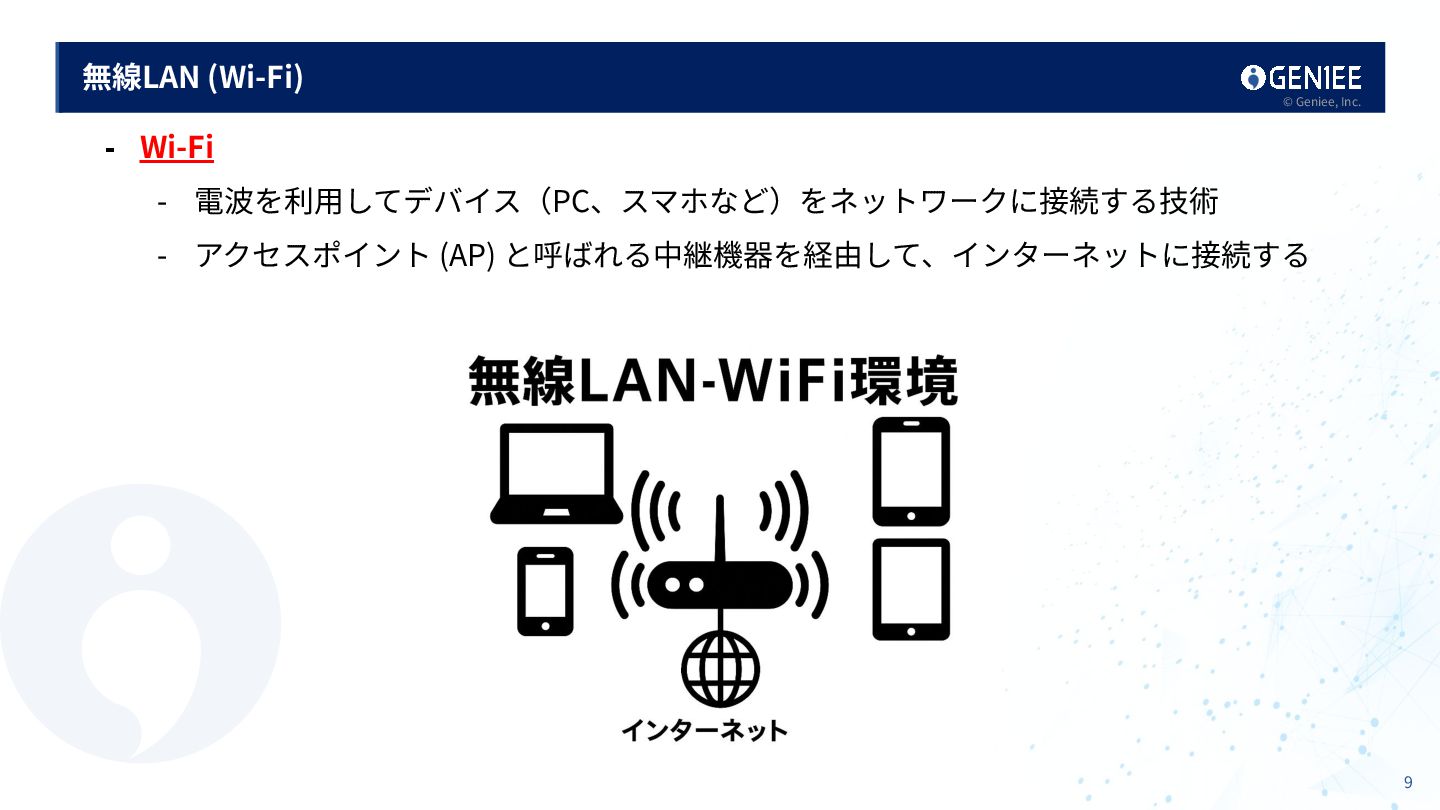

9. © Geniee, Inc. 9 - Wi-Fi - 電波を利⽤してデバイス（PC、スマホなど）をネットワークに接続する技術 - アクセスポイント (AP) と呼ばれる中継機器を経由して、インターネットに接続する 無線LAN (Wi-Fi)

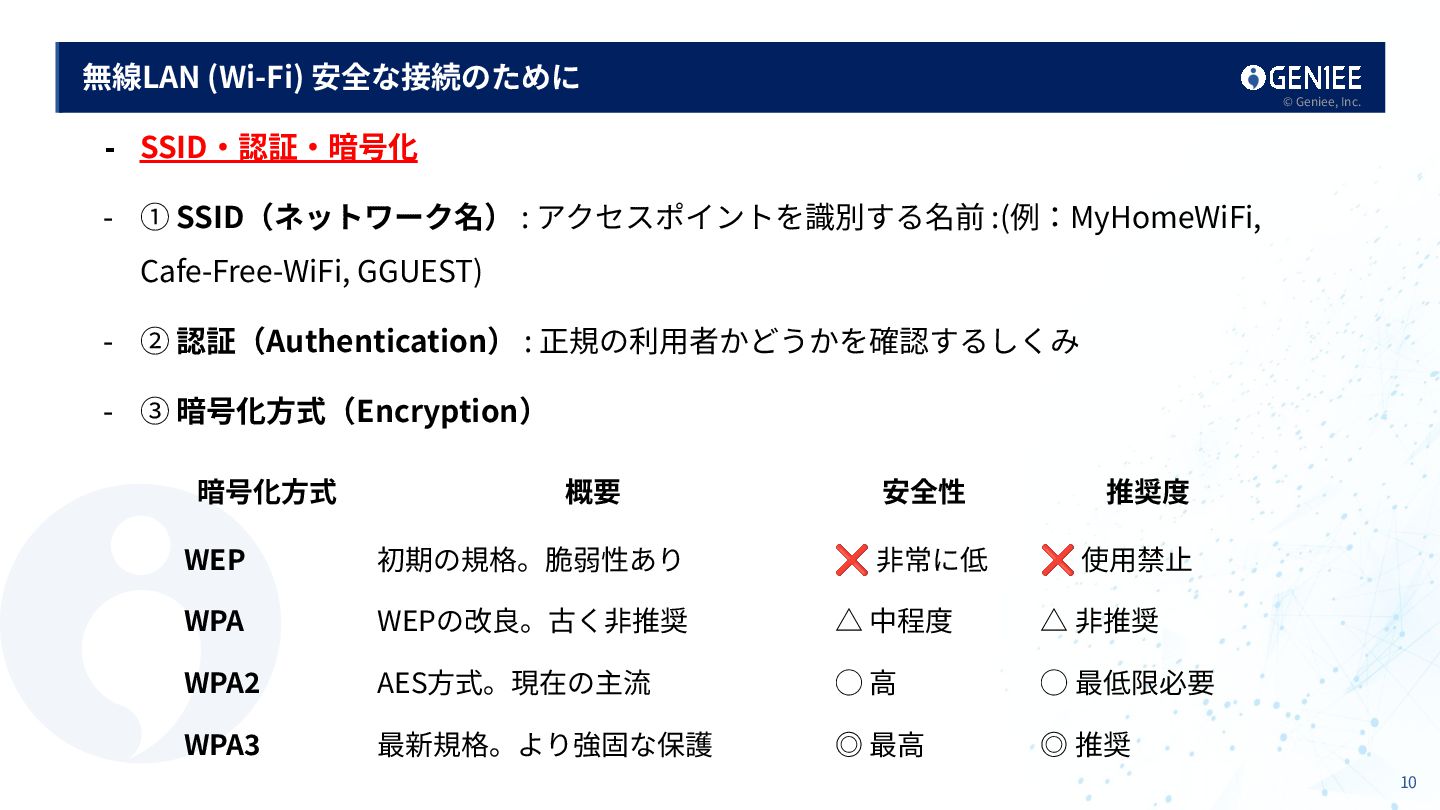

10. © Geniee, Inc. 10 - SSID‧認証‧暗号化 - ① SSID（ネットワーク名） : アクセスポイントを識別する名前 :(例：MyHomeWiFi, Cafe-Free-WiFi, GGUEST) - ② 認証（Authentication） : 正規の利⽤者かどうかを確認するしくみ - ③ 暗号化⽅式（Encryption） 無線LAN (Wi-Fi) 安全な接続のために 暗号化⽅式 概要 安全性 推奨度 WEP 初期の規格。脆弱性あり ❌ ⾮常に低 ❌ 使⽤禁⽌ WPA WEPの改良。古く⾮推奨 △ 中程度 △ ⾮推奨 WPA2 AES⽅式。現在の主流 ◯ ⾼ ◯ 最低限必要 WPA3 最新規格。より強固な保護 ◎ 最⾼ ◎ 推奨
11. IPアドレスとそれらの周辺知識概要

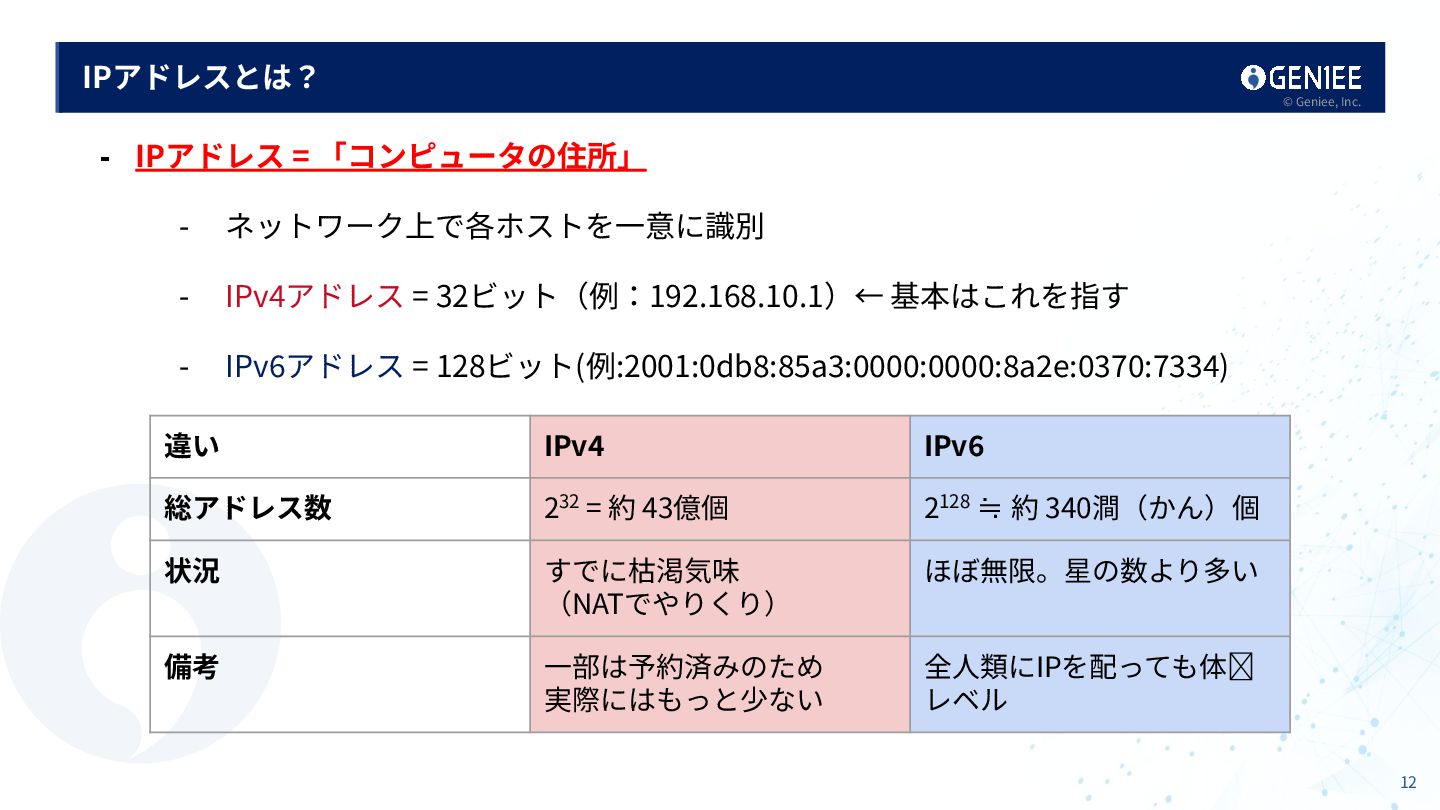

12. © Geniee, Inc. 12 IPアドレスとは？ - IPアドレス = 「コンピュータの住所」 - ネットワーク上で各ホストを⼀意に識別 - IPv4アドレス = 32ビット（例：192.168.10.1）← 基本はこれを指す - IPv6アドレス = 128ビット(例:2001:0db8:85a3:0000:0000:8a2e:0370:7334) 違い IPv4 IPv6 総アドレス数 232 = 約 43億個 2128 ≒ 約 340澗（かん）個 状況 すでに枯渇気味 （NATでやりくり） ほぼ無限。星の数より多い 備考 ⼀部は予約済みのため 実際にはもっと少ない 全⼈類にIPを配っても余る レベル

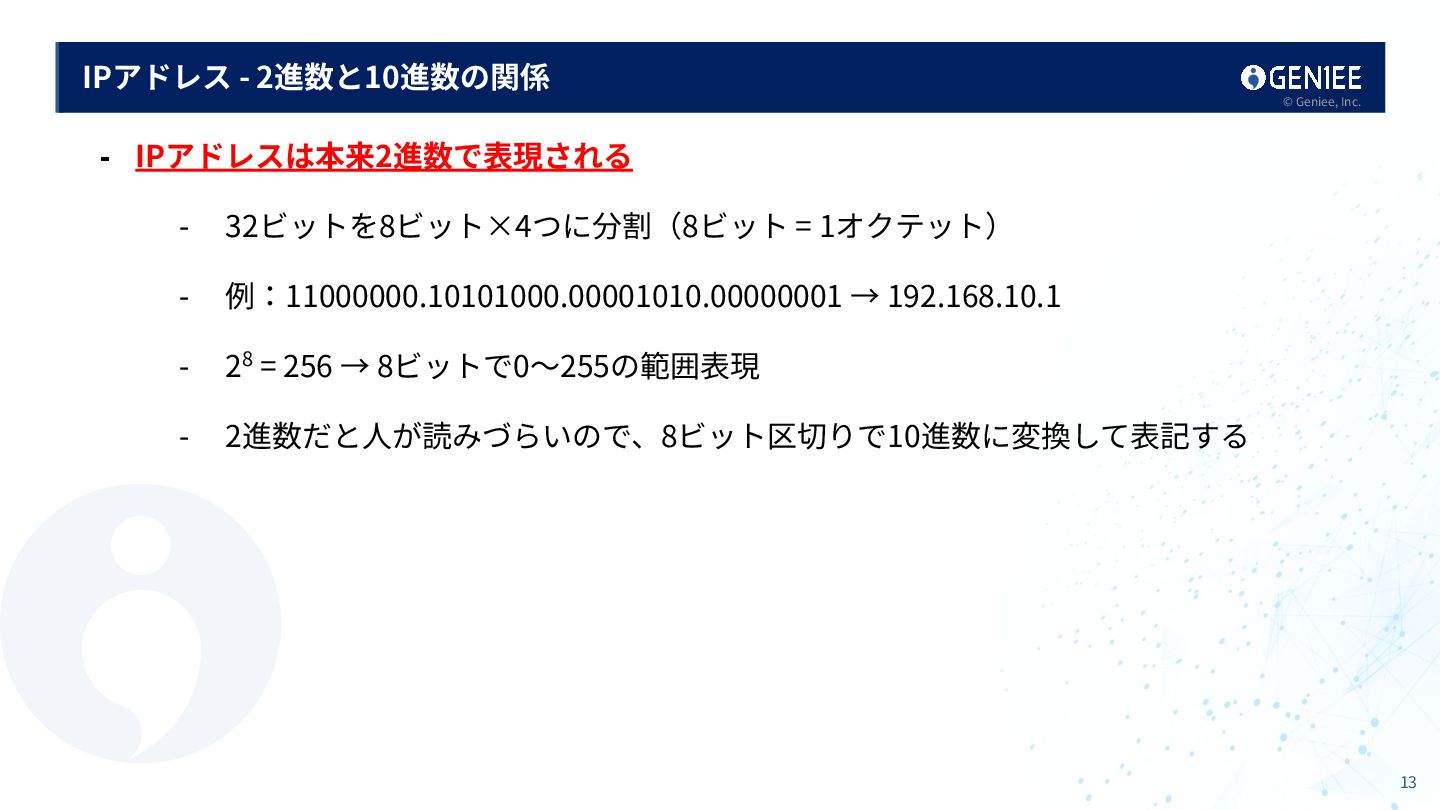

13. © Geniee, Inc. 13 IPアドレス - 2進数と10進数の関係 - IPアドレスは本来2進数で表現される - 32ビットを8ビット×4つに分割（8ビット = 1オクテット） - 例：11000000.10101000.00001010.00000001 → 192.168.10.1 - 28 = 256 → 8ビットで0〜255の範囲表現 - 2進数だと⼈が読みづらいので、8ビット区切りで10進数に変換して表記する

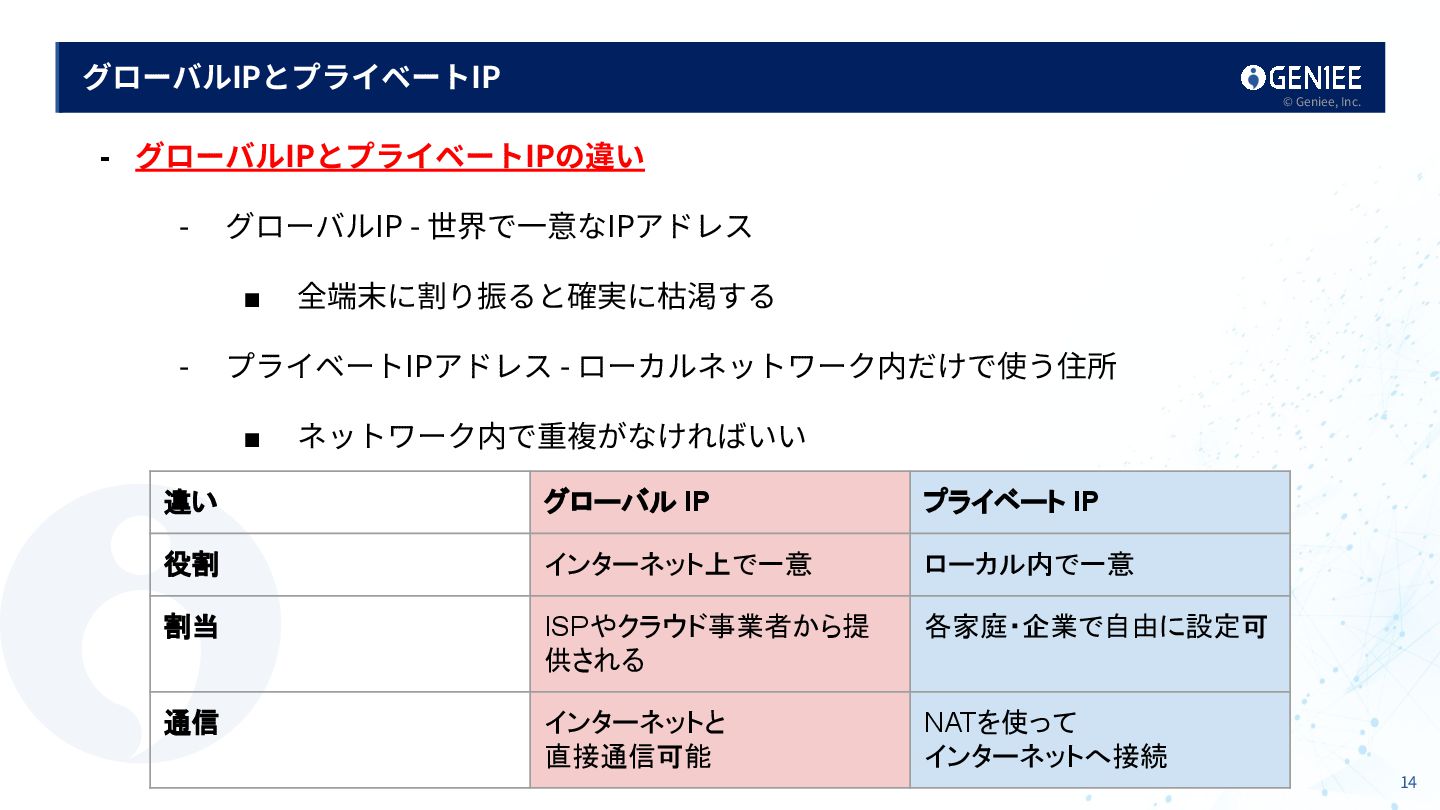

14. © Geniee, Inc. 14 グローバルIPとプライベートIP - グローバルIPとプライベートIPの違い - グローバルIP - 世界で⼀意なIPアドレス ▪ 全端末に割り振ると確実に枯渇する - プライベートIPアドレス - ローカルネットワーク内だけで使う住所 ▪ ネットワーク内で重複がなければいい 違い グローバル IP プライベート IP 役割 インターネット上で一意 ローカル内で一意 割当 ISPやクラウド事業者から提 供される 各家庭・企業で自由に設定可 通信 インターネットと 直接通信可能 NATを使って インターネットへ接続

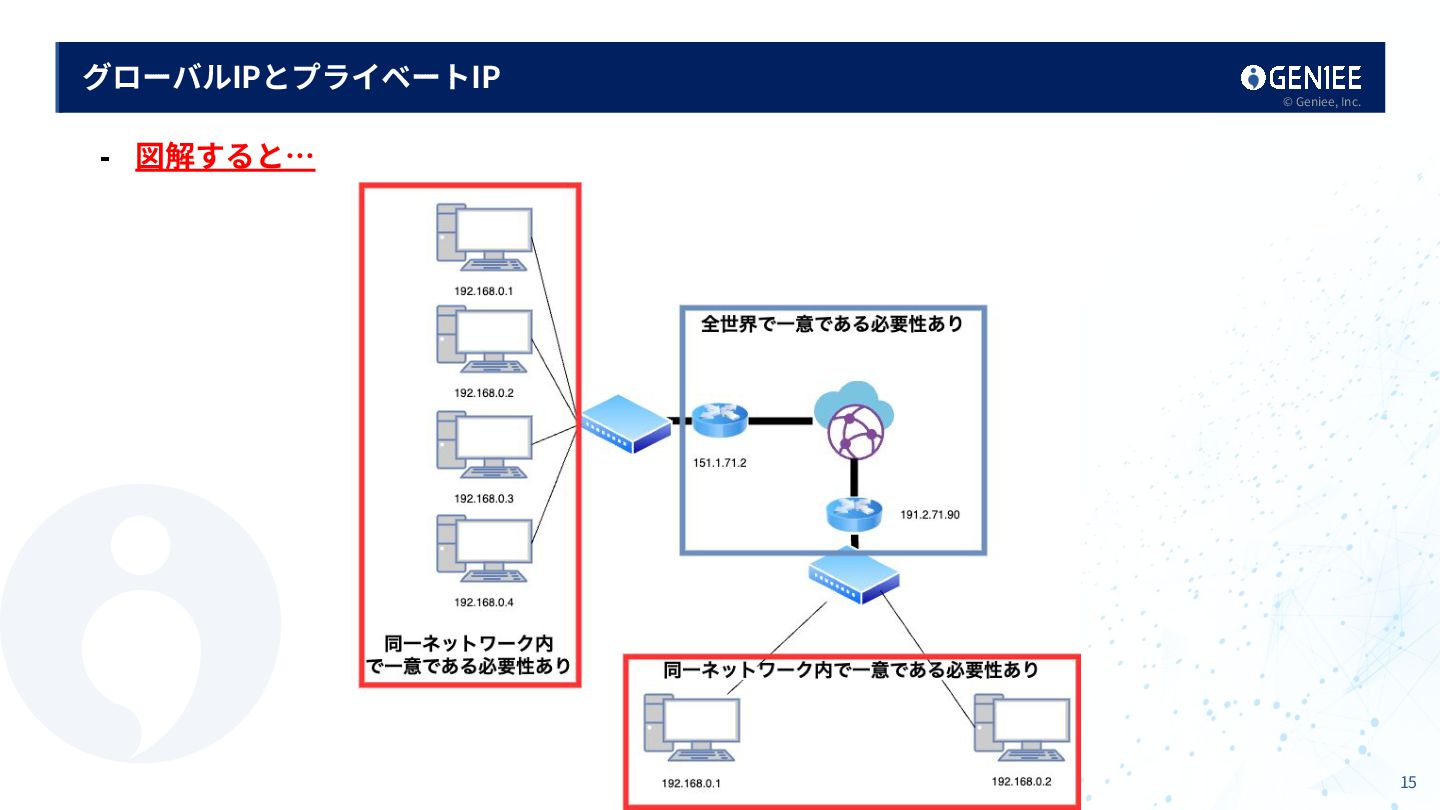

15. © Geniee, Inc. 15 グローバルIPとプライベートIP - 図解すると…

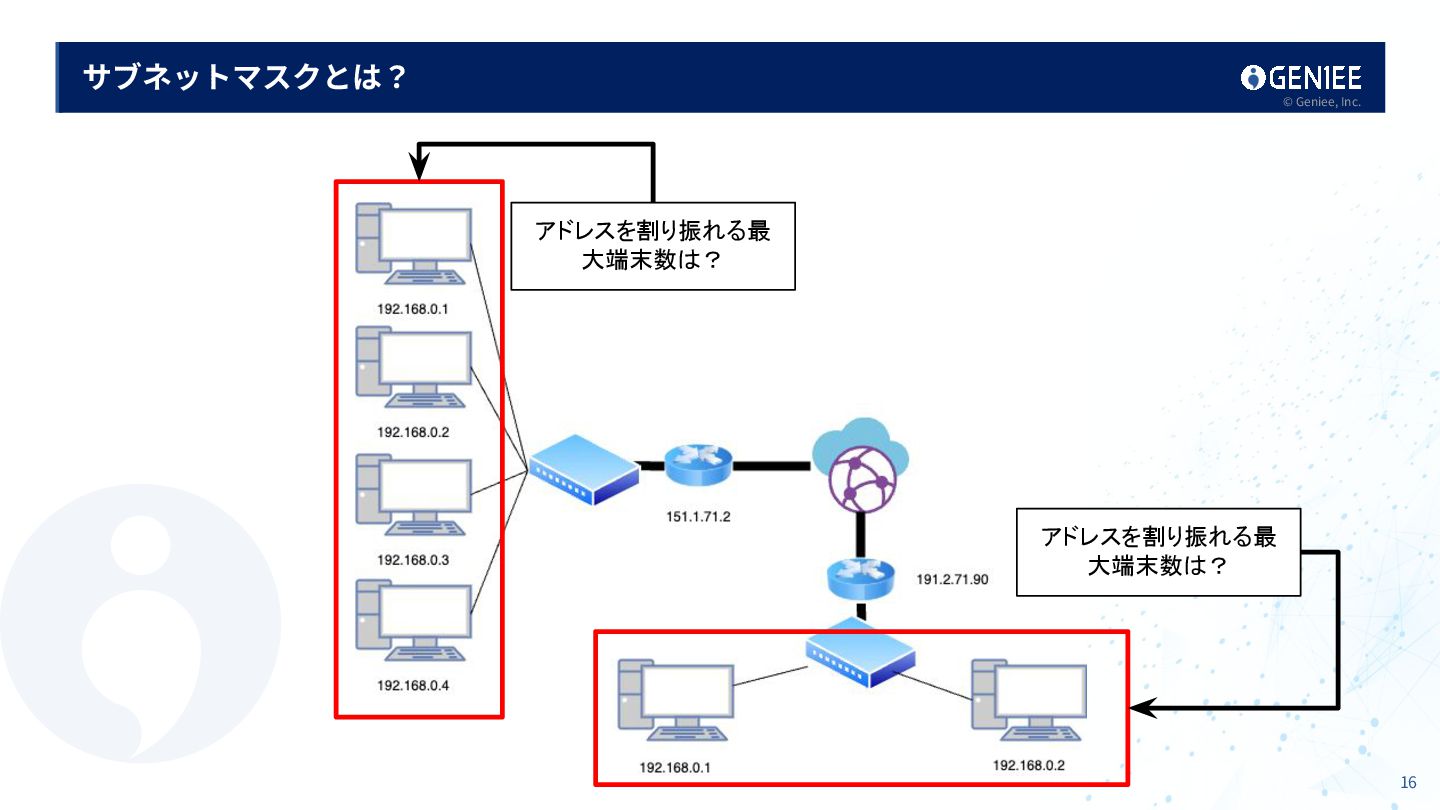

16. © Geniee, Inc. 16 サブネットマスクとは？ アドレスを割り振れる最 大端末数は？ アドレスを割り振れる最 大端末数は？

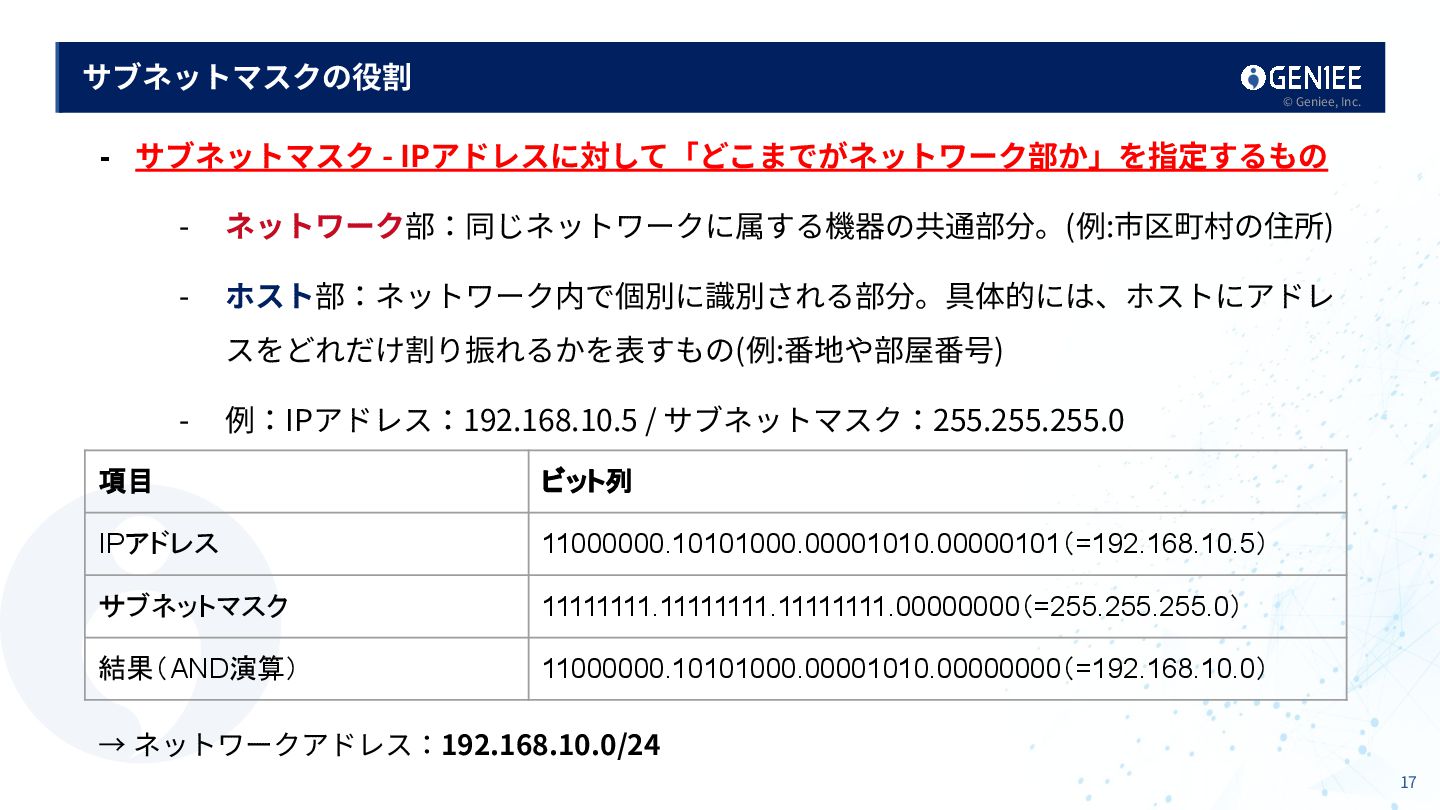

17. © Geniee, Inc. 17 サブネットマスクの役割 - サブネットマスク - IPアドレスに対して「どこまでがネットワーク部か」を指定するもの - ネットワーク部：同じネットワークに属する機器の共通部分。(例:市区町村の住所) - ホスト部：ネットワーク内で個別に識別される部分。具体的には、ホストにアドレ スをどれだけ割り振れるかを表すもの(例:番地や部屋番号) - 例：IPアドレス：192.168.10.5 / サブネットマスク：255.255.255.0 項目 ビット列 IPアドレス 11000000.10101000.00001010.00000101（=192.168.10.5） サブネットマスク 11111111.11111111.11111111.00000000（=255.255.255.0） 結果（AND演算） 11000000.10101000.00001010.00000000（=192.168.10.0） → ネットワークアドレス：192.168.10.0/24

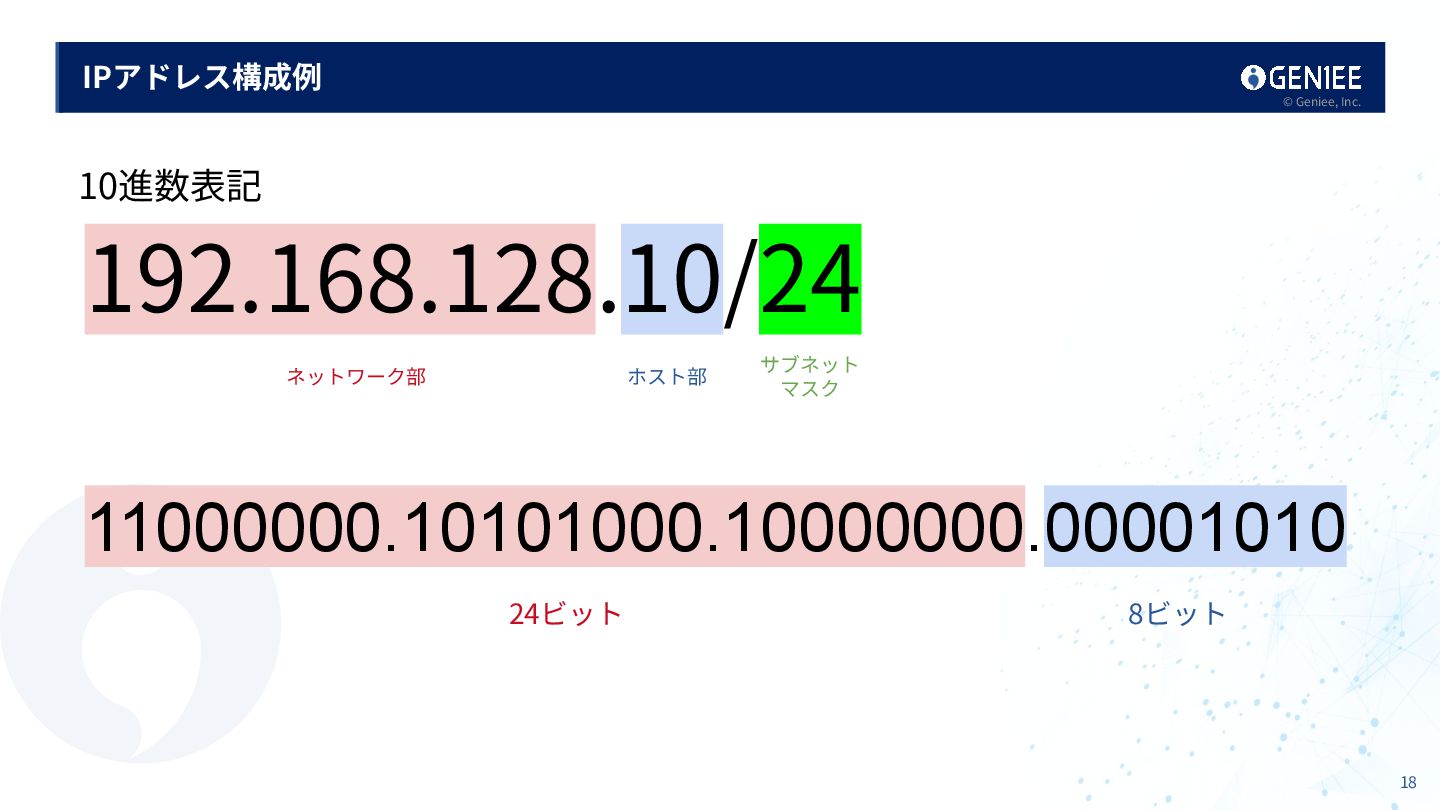

18. © Geniee, Inc. 18 IPアドレス構成例 192.168.128.10/24 10進数表記 ネットワーク部 ホスト部 サブネット マスク 11000000.10101000.10000000.00001010 24ビット 8ビット

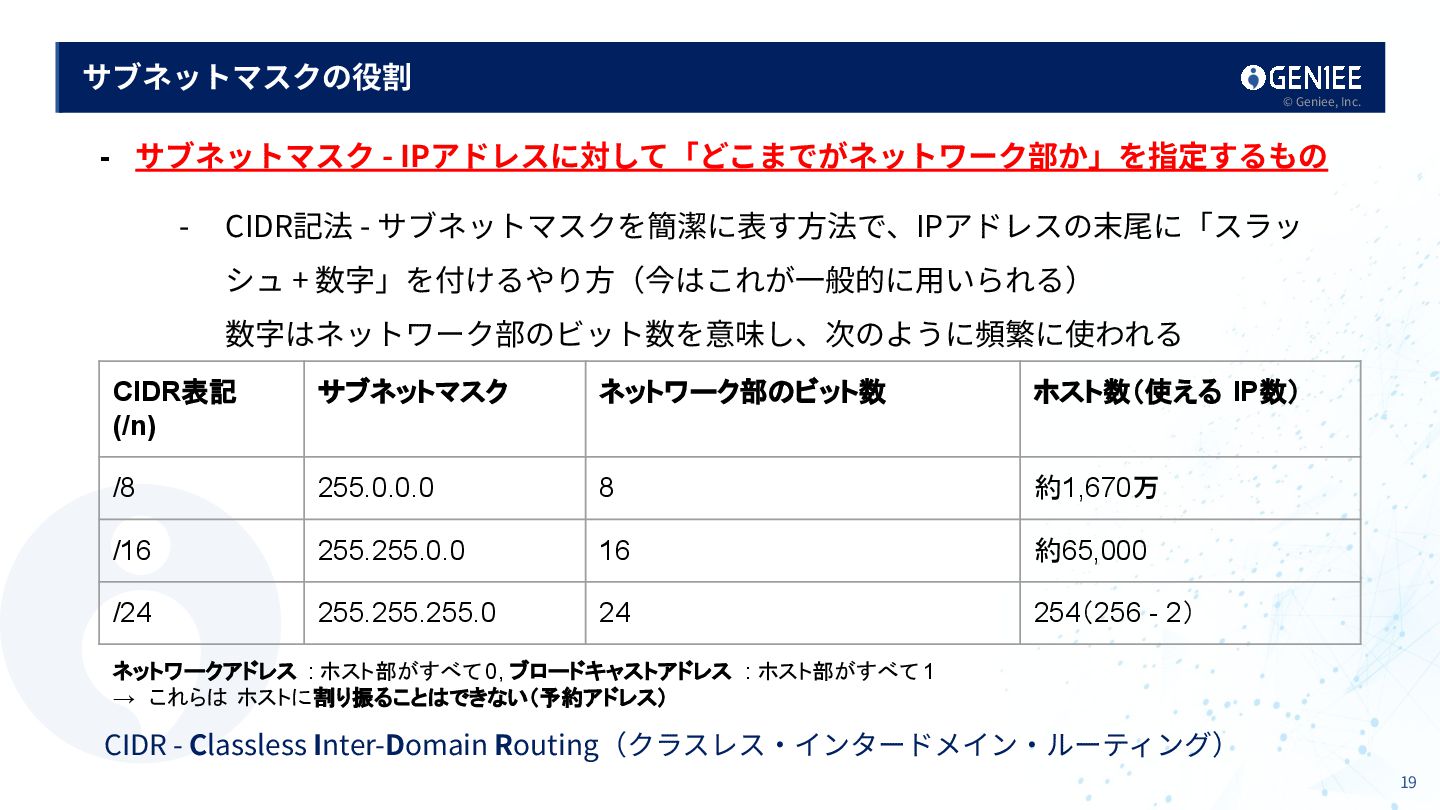

19. © Geniee, Inc. 19 サブネットマスクの役割 - サブネットマスク - IPアドレスに対して「どこまでがネットワーク部か」を指定するもの - CIDR記法 - サブネットマスクを簡潔に表す⽅法で、IPアドレスの末尾に「スラッ シュ + 数字」を付けるやり⽅（今はこれが⼀般的に⽤いられる） 数字はネットワーク部のビット数を意味し、次のように頻繁に使われる CIDR表記 (/n) サブネットマスク ネットワーク部のビット数 ホスト数（使える IP数） /8 255.0.0.0 8 約1,670万 /16 255.255.0.0 16 約65,000 /24 255.255.255.0 24 254（256 - 2） ネットワークアドレス : ホスト部がすべて 0, ブロードキャストアドレス : ホスト部がすべて 1 →　これらは ホストに割り振ることはできない（予約アドレス） CIDR - Classless Inter-Domain Routing（クラスレス‧インタードメイン‧ルーティング）

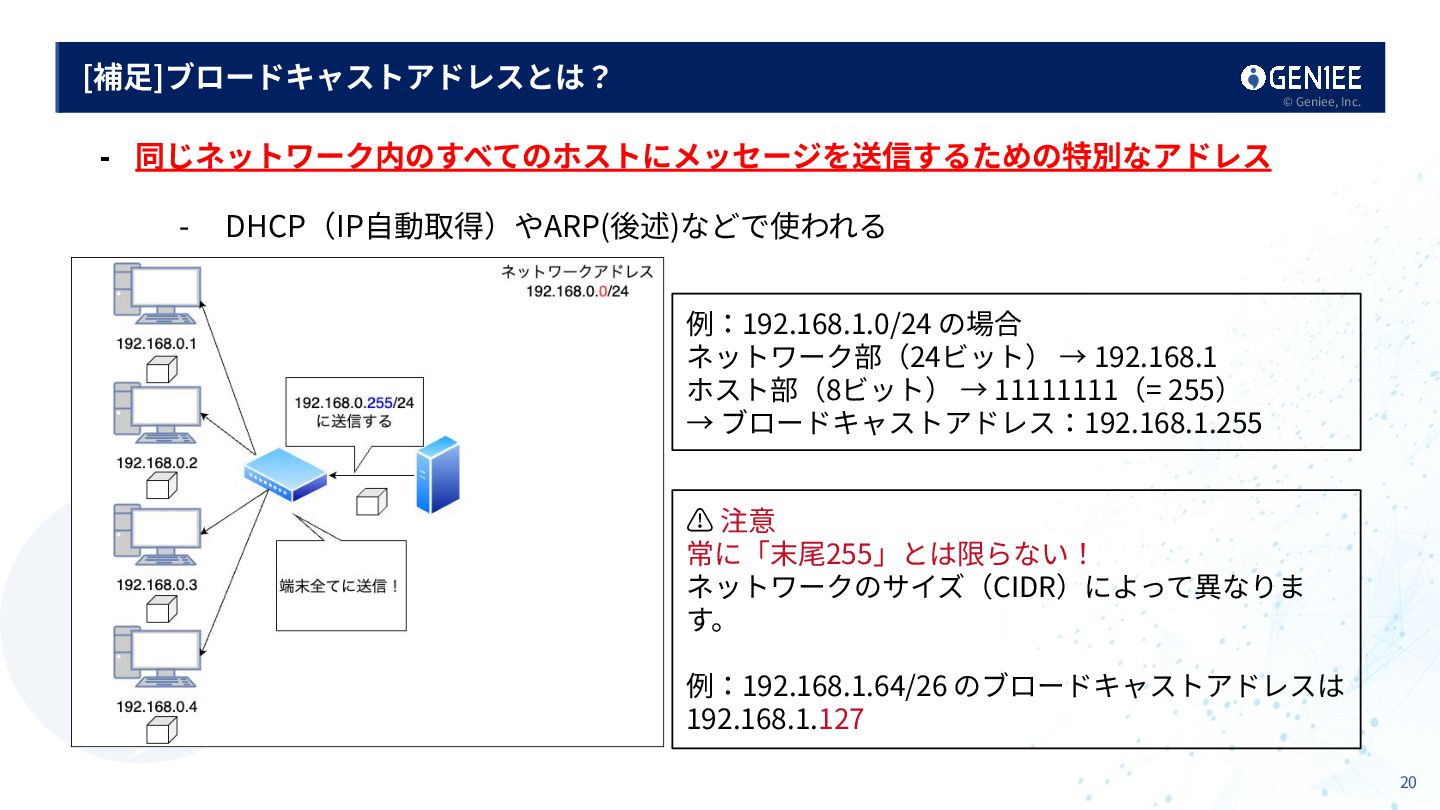

20. © Geniee, Inc. 20 [補⾜]ブロードキャストアドレスとは？ - 同じネットワーク内のすべてのホストにメッセージを送信するための特別なアドレス - DHCP（IP⾃動取得）やARP(後述)などで使われる 例：192.168.1.0/24 の場合 ネットワーク部（24ビット） → 192.168.1 ホスト部（8ビット） → 11111111（= 255） → ブロードキャストアドレス：192.168.1.255 ⚠ 注意 常に「末尾255」とは限らない！ ネットワークのサイズ（CIDR）によって異なりま す。 例：192.168.1.64/26 のブロードキャストアドレスは 192.168.1.127

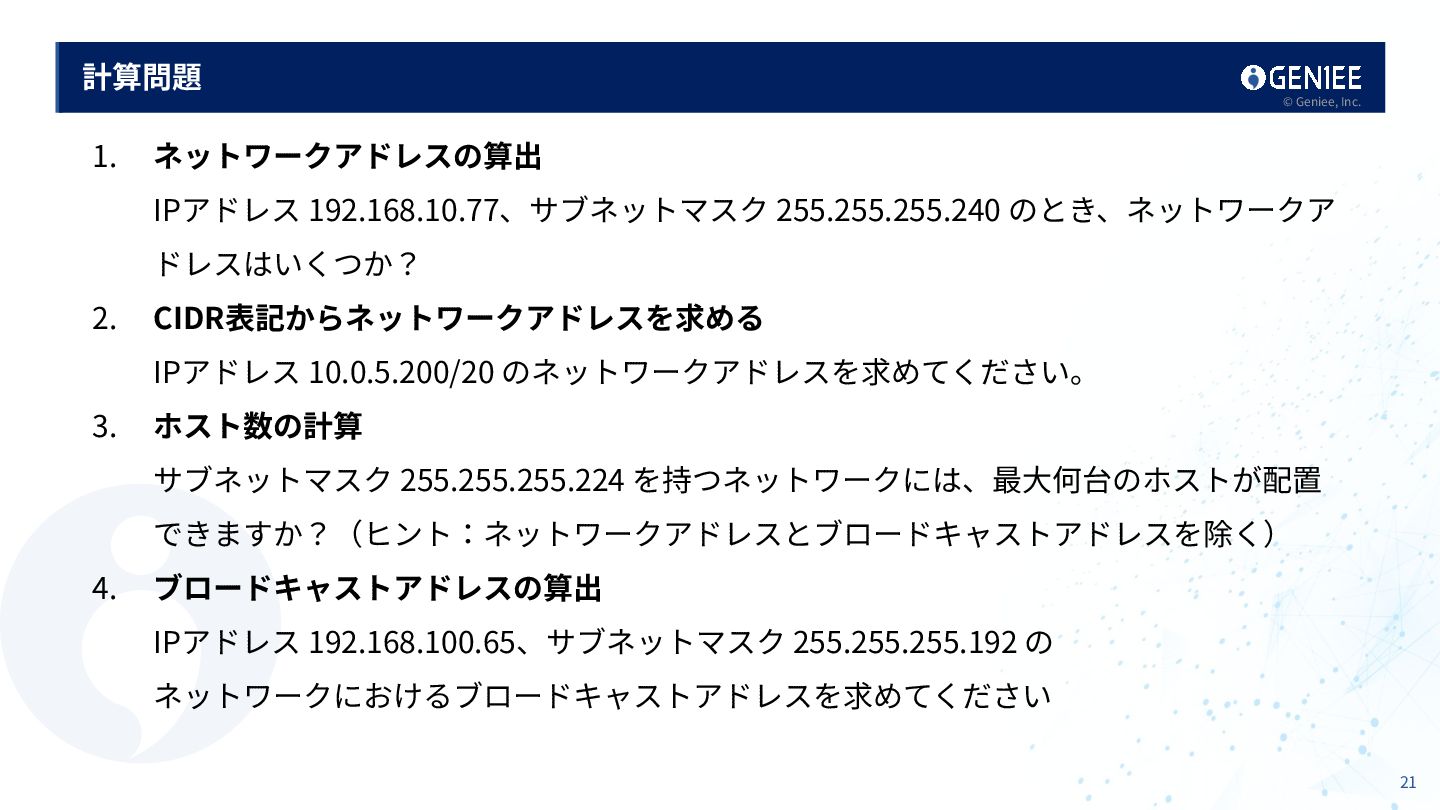

21. © Geniee, Inc. 21 計算問題 1. ネットワークアドレスの算出 IPアドレス 192.168.10.77、サブネットマスク 255.255.255.240 のとき、ネットワークア ドレスはいくつか？ 2. CIDR表記からネットワークアドレスを求める IPアドレス 10.0.5.200/20 のネットワークアドレスを求めてください。 3. ホスト数の計算 サブネットマスク 255.255.255.224 を持つネットワークには、最⼤何台のホストが配置 できますか？（ヒント：ネットワークアドレスとブロードキャストアドレスを除く） 4. ブロードキャストアドレスの算出 IPアドレス 192.168.100.65、サブネットマスク 255.255.255.192 の ネットワークにおけるブロードキャストアドレスを求めてください
22. OSI参照モデル‧パケットの流れ
23. © Geniee, Inc. 23 OSI参照モデルとは？ - OSI参照モデル = 通信の7つの階層モデル - 各層がそれぞれの役割を持ち、下位層に引き渡しながらデータを送受信 - 異なるメーカーの製品でも通信できるようにするために作られたルール アプリケーション層 プレゼンテーション層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層 ⇒ 電気信号・光・電波などの伝送媒体（ LANケーブル等） ⇒ ユーザーが触れるアプリ（ HTTP, SMTPなど） ⇒ データの表現（暗号化/復号化、文字コード変換） ⇒ 通信の開始・終了（接続の管理） ⇒ データの信頼性を担保（TCP/UDP） ⇒ IPアドレスを使ったルーティング（ IP） ⇒ MACアドレスで隣の機器と通信（ Ethernetなど）

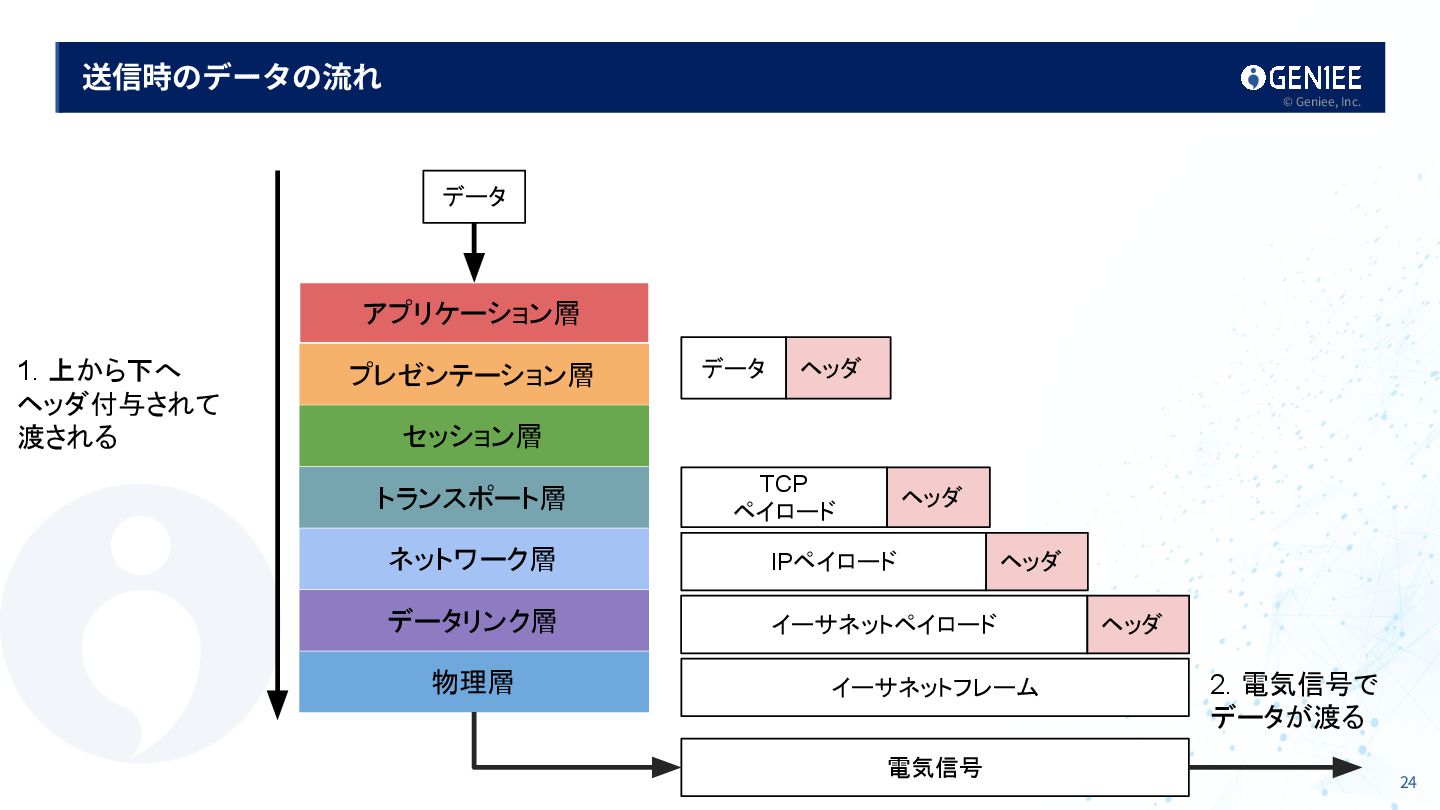

24. © Geniee, Inc. 24 送信時のデータの流れ アプリケーション層 プレゼンテーション層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層 データ データ ヘッダ TCP ペイロード ヘッダ IPペイロード ヘッダ イーサネットペイロード ヘッダ イーサネットフレーム 1. 上から下へ ヘッダ付与されて 渡される 電気信号 2. 電気信号で データが渡る

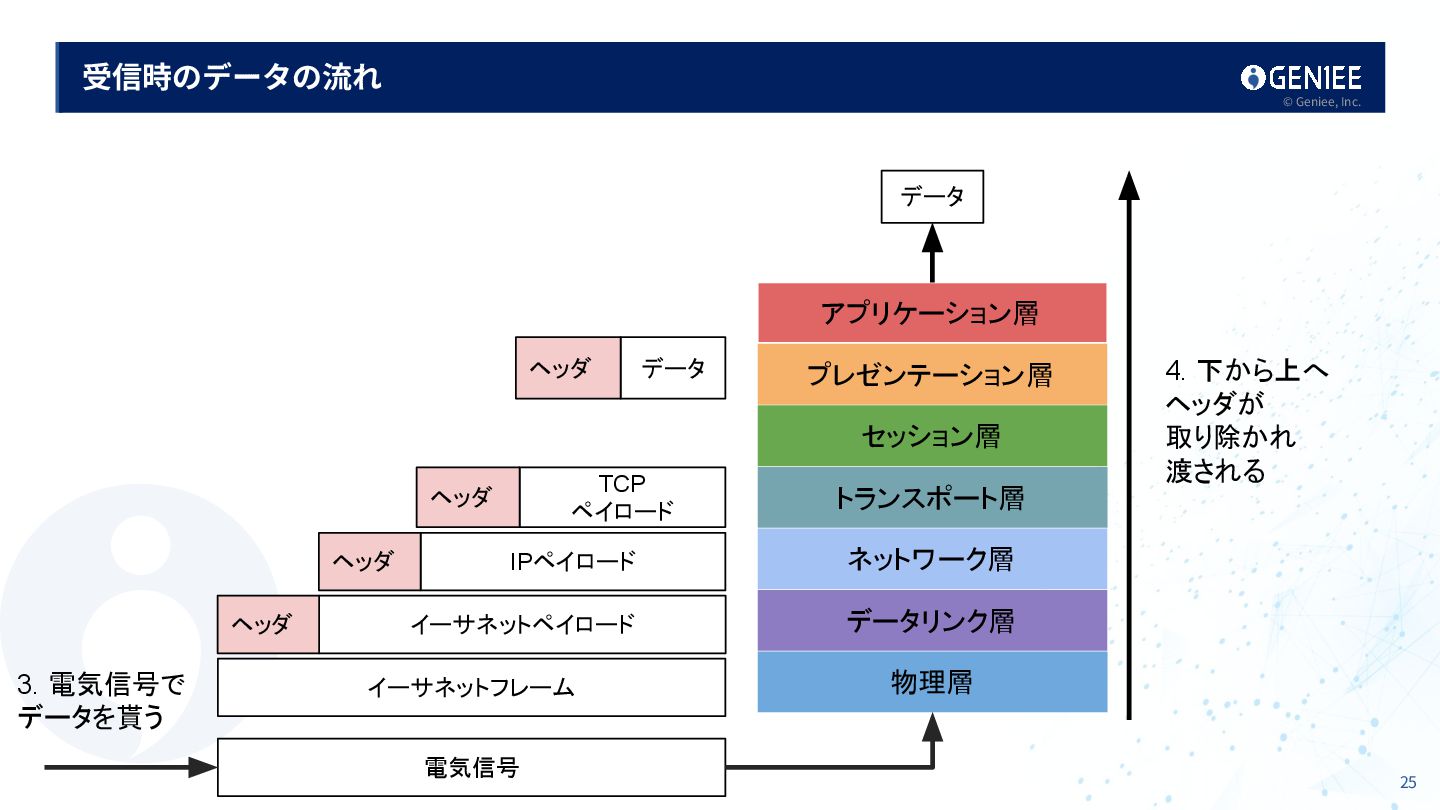

25. © Geniee, Inc. 25 受信時のデータの流れ アプリケーション層 プレゼンテーション層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層 データ データ ヘッダ TCP ペイロード ヘッダ IPペイロード ヘッダ イーサネットペイロード ヘッダ イーサネットフレーム 4. 下から上へ ヘッダが 取り除かれ 渡される 電気信号 3. 電気信号で データを貰う

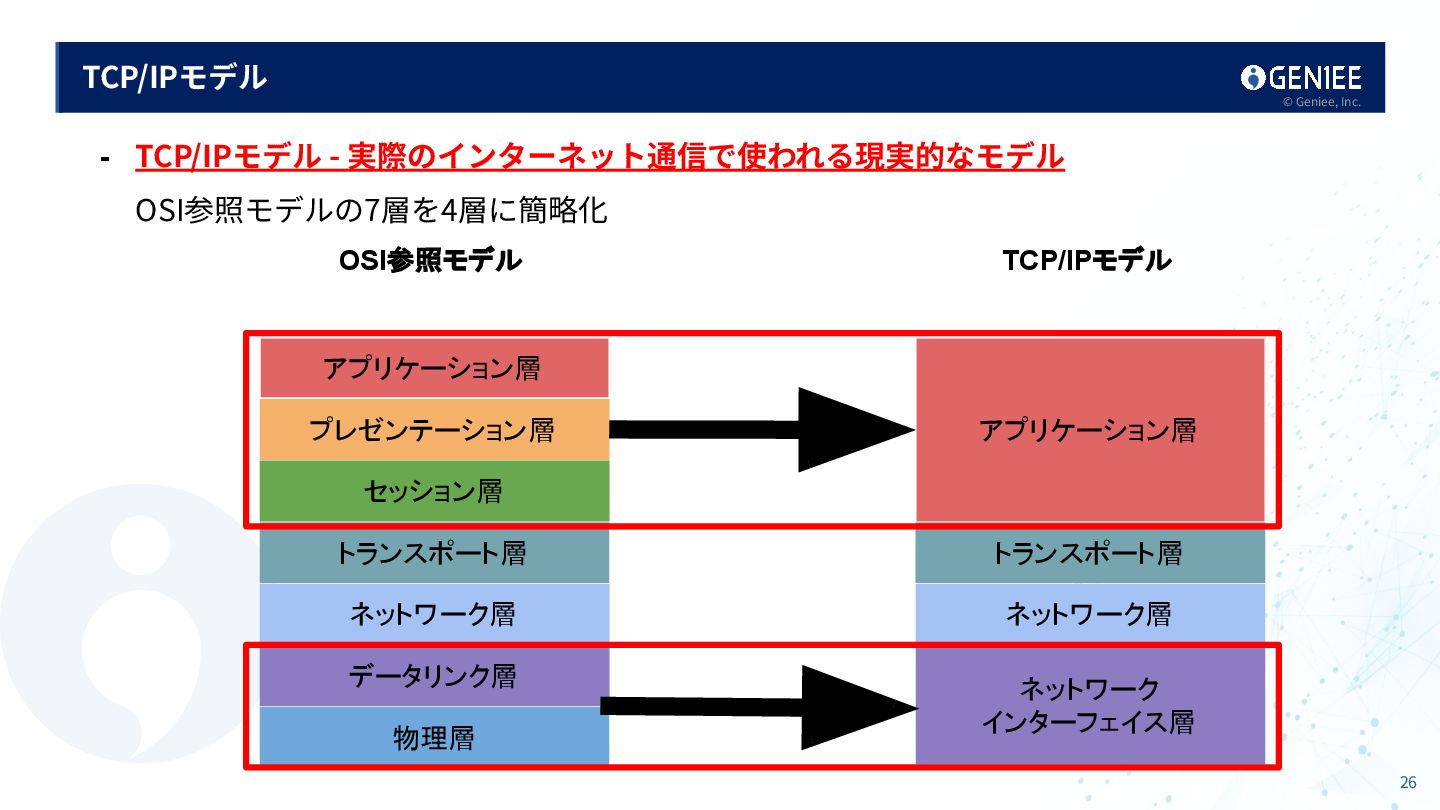

26. © Geniee, Inc. 26 - TCP/IPモデル - 実際のインターネット通信で使われる現実的なモデル OSI参照モデルの7層を4層に簡略化 TCP/IPモデル アプリケーション層 プレゼンテーション層 セッション層 トランスポート層 ネットワーク層 データリンク層 物理層 アプリケーション層 トランスポート層 ネットワーク層 ネットワーク インターフェイス層 OSI参照モデル TCP/IPモデル

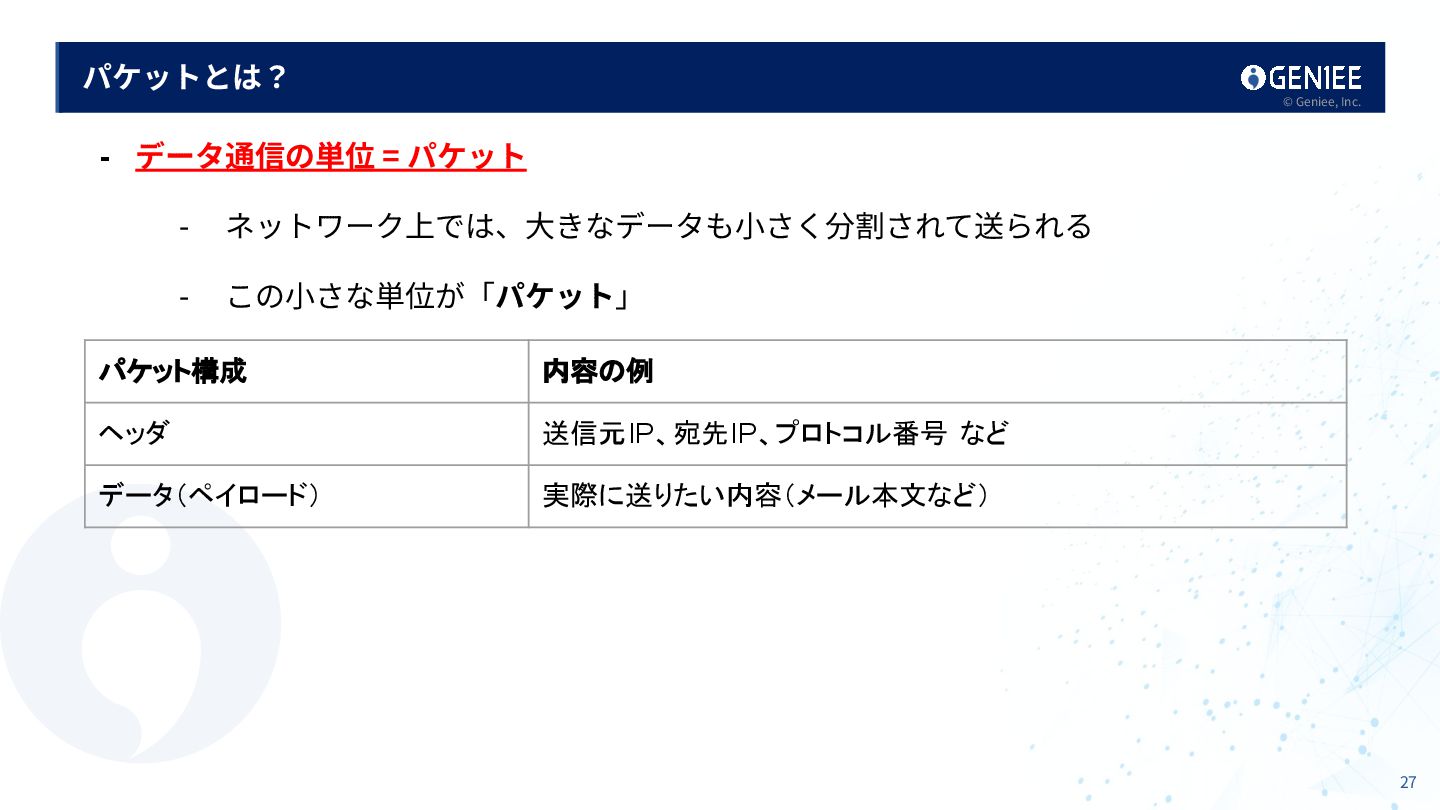

27. © Geniee, Inc. 27 パケットとは？ - データ通信の単位 = パケット - ネットワーク上では、⼤きなデータも⼩さく分割されて送られる - この⼩さな単位が「パケット」 パケット構成 内容の例 ヘッダ 送信元IP、宛先IP、プロトコル番号 など データ（ペイロード） 実際に送りたい内容（メール本文など）

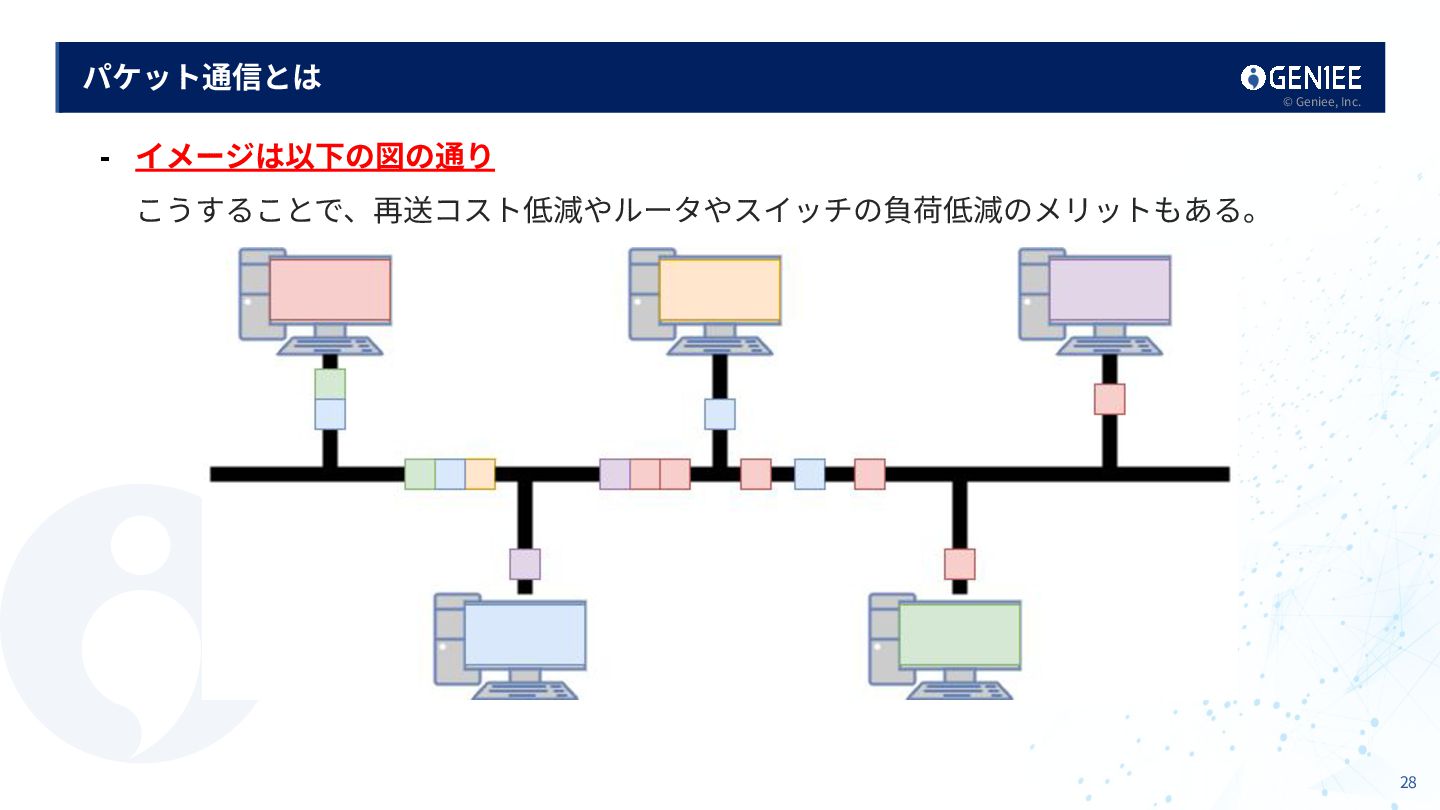

28. © Geniee, Inc. 28 パケット通信とは - イメージは以下の図の通り こうすることで、再送コスト低減やルータやスイッチの負荷低減のメリットもある。

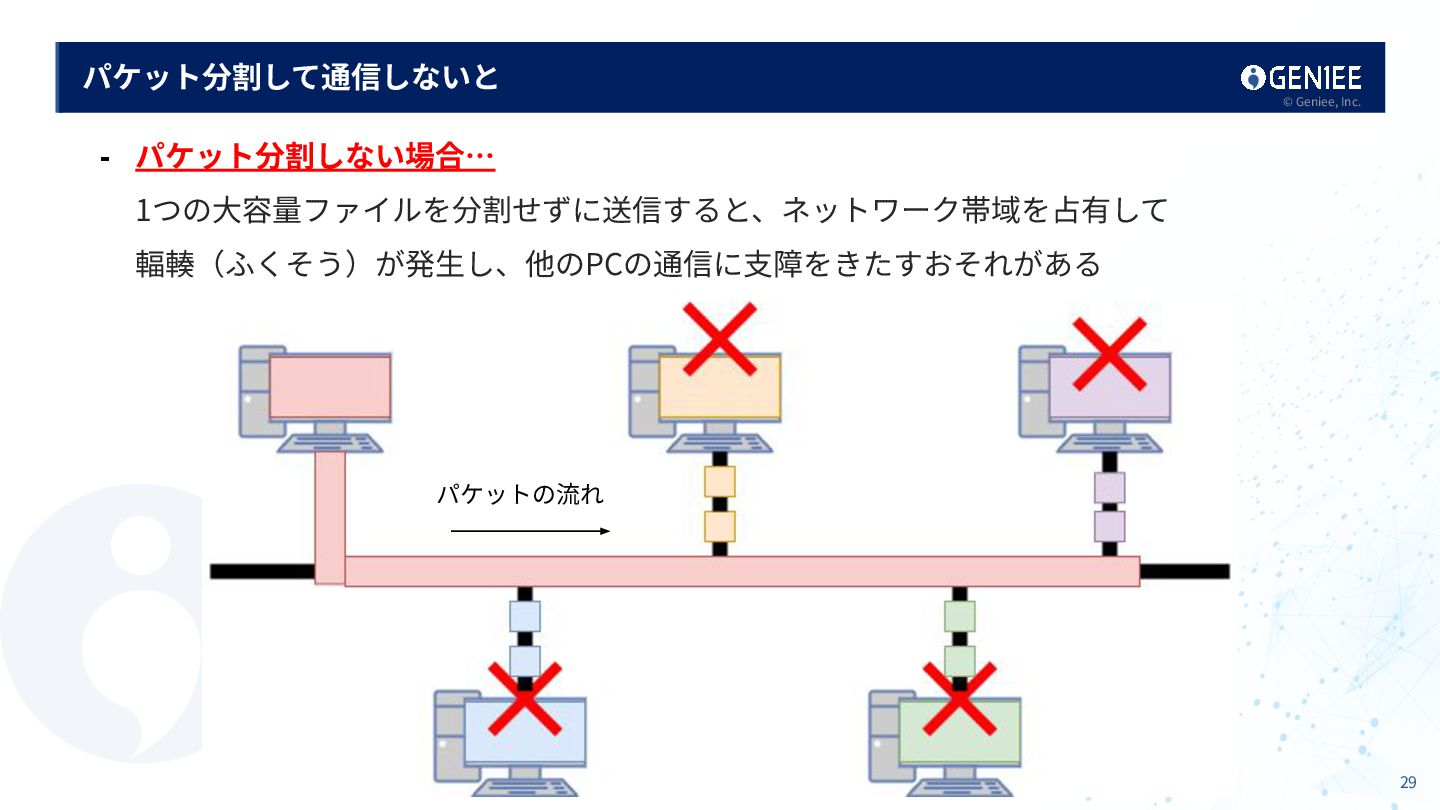

29. © Geniee, Inc. 29 パケット分割して通信しないと - パケット分割しない場合… 1つの⼤容量ファイルを分割せずに送信すると、ネットワーク帯域を占有して 輻輳（ふくそう）が発⽣し、他のPCの通信に⽀障をきたすおそれがある パケットの流れ

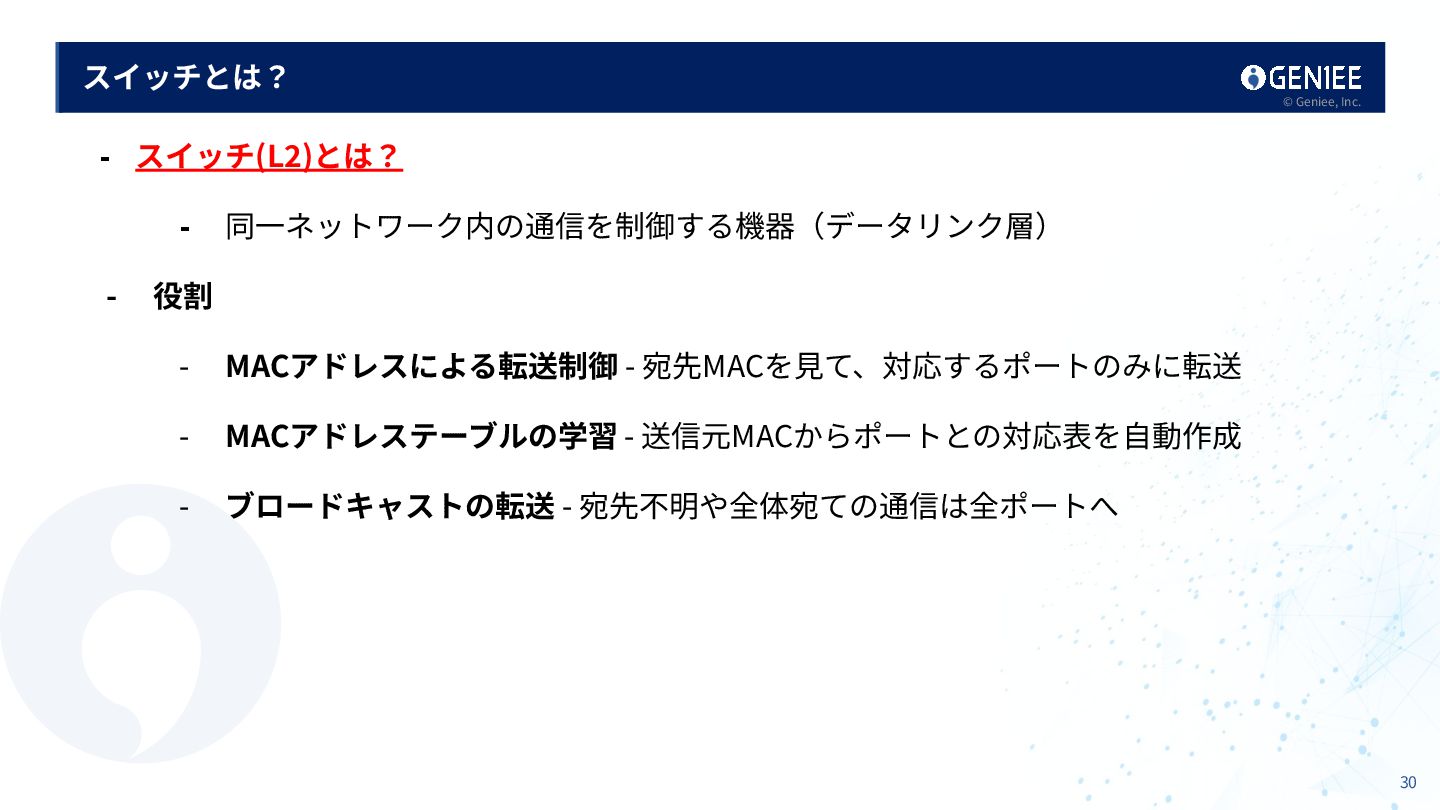

30. © Geniee, Inc. 30 - スイッチ(L2)とは？ - 同⼀ネットワーク内の通信を制御する機器（データリンク層） - 役割 - MACアドレスによる転送制御 - 宛先MACを⾒て、対応するポートのみに転送 - MACアドレステーブルの学習 - 送信元MACからポートとの対応表を⾃動作成 - ブロードキャストの転送 - 宛先不明や全体宛ての通信は全ポートへ スイッチとは？

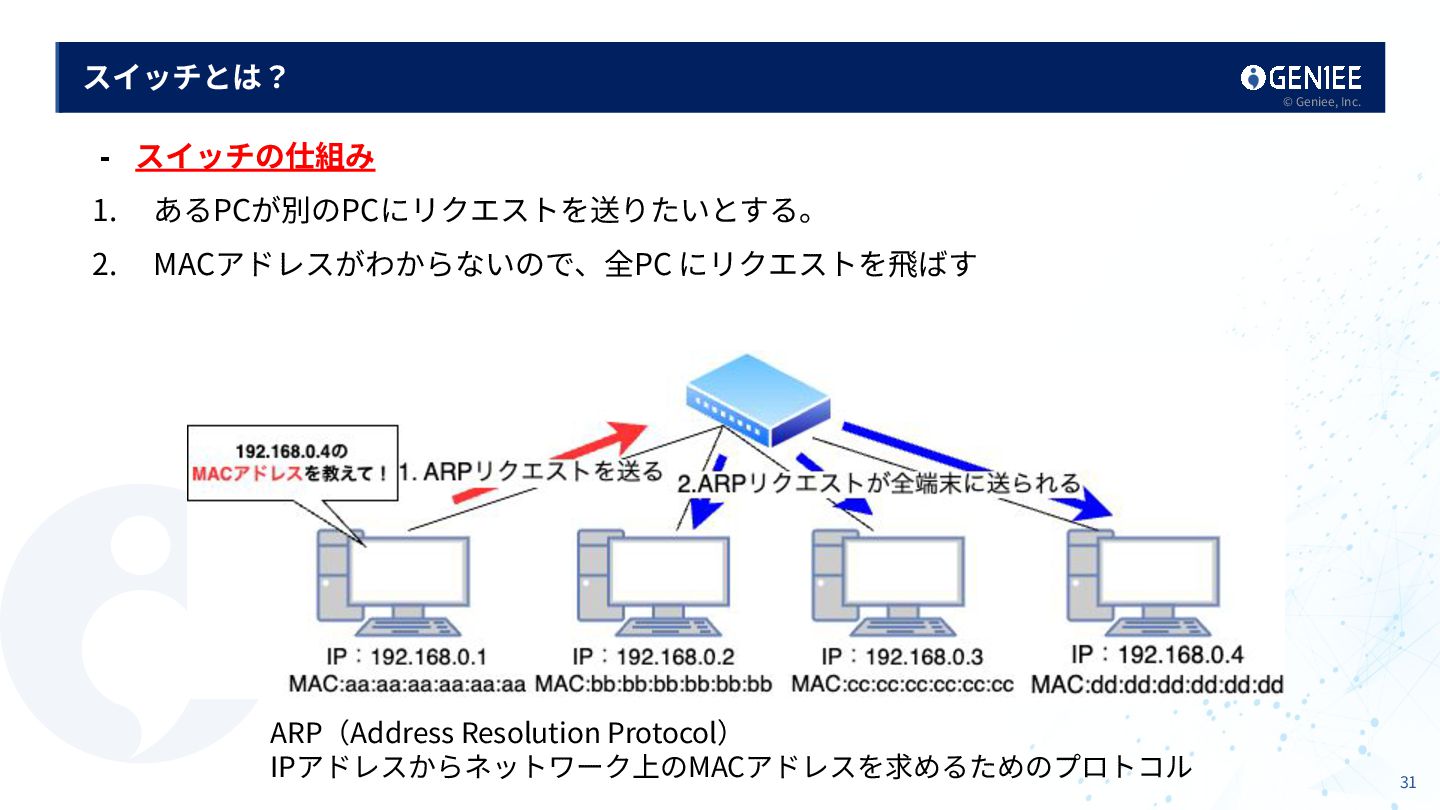

31. © Geniee, Inc. 31 - スイッチの仕組み 1. あるPCが別のPCにリクエストを送りたいとする。 2. MACアドレスがわからないので、全PC にリクエストを⾶ばす スイッチとは？ ARP（Address Resolution Protocol） IPアドレスからネットワーク上のMACアドレスを求めるためのプロトコル

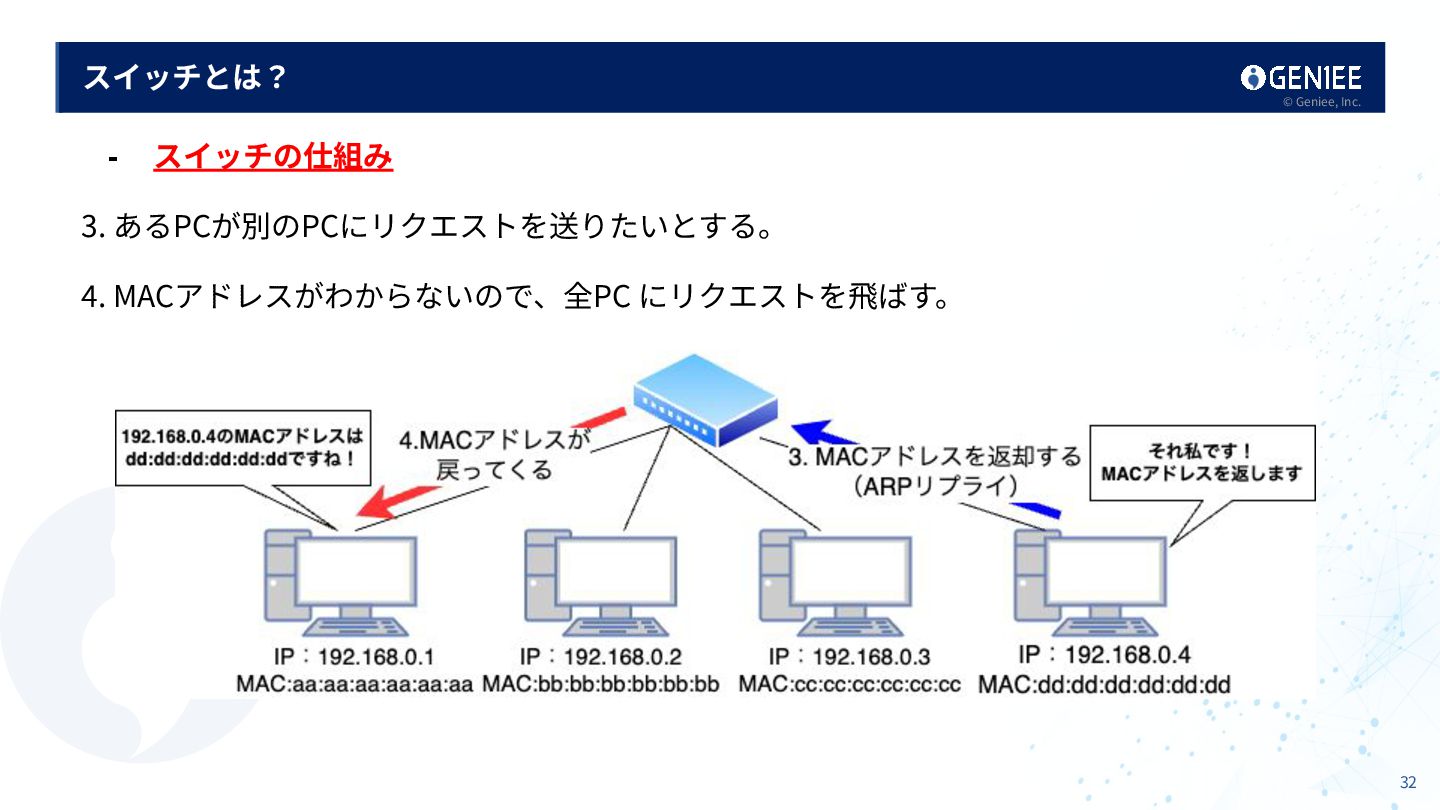

32. © Geniee, Inc. 32 - スイッチの仕組み 3. あるPCが別のPCにリクエストを送りたいとする。 4. MACアドレスがわからないので、全PC にリクエストを⾶ばす。 スイッチとは？

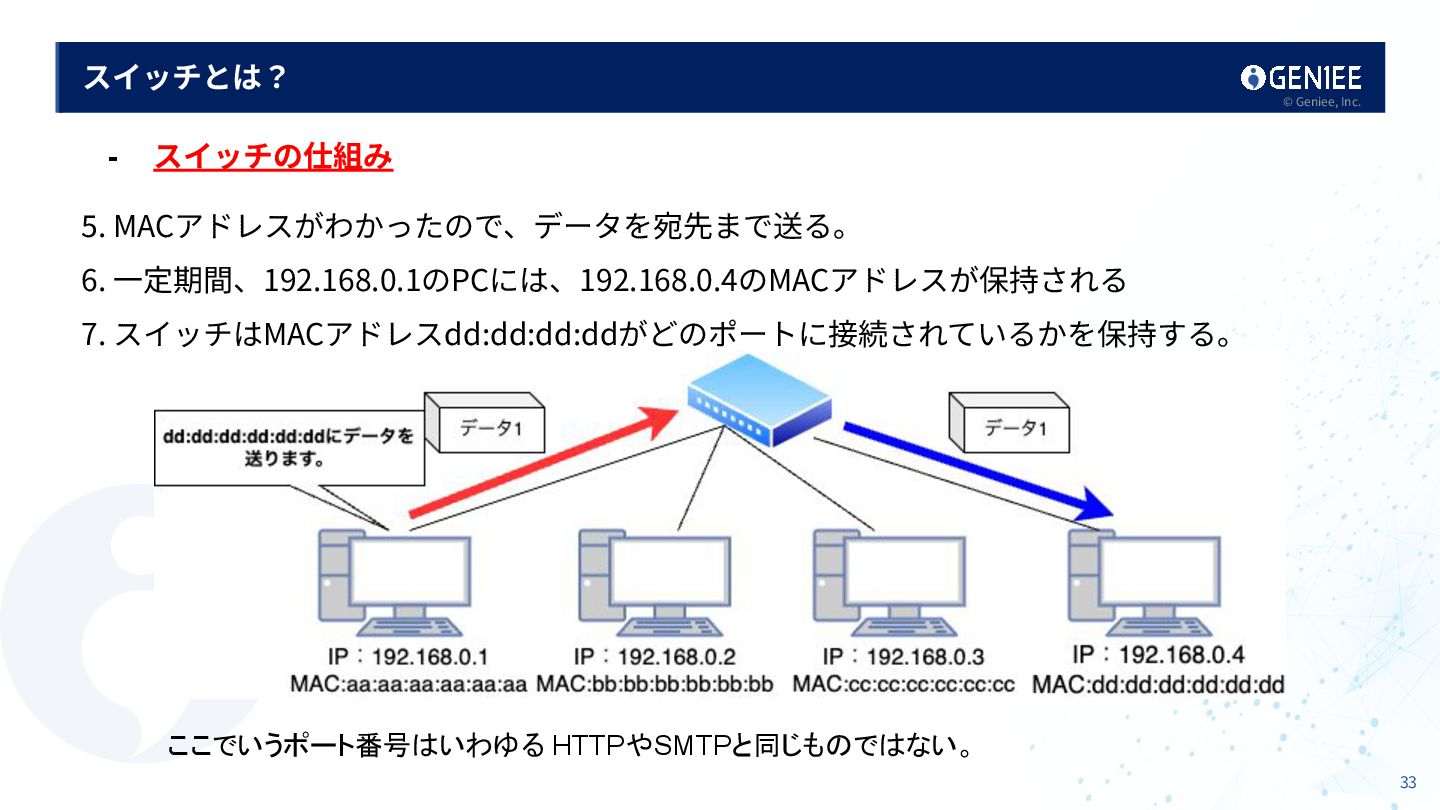

33. © Geniee, Inc. 33 - スイッチの仕組み 5. MACアドレスがわかったので、データを宛先まで送る。 6. ⼀定期間、192.168.0.1のPCには、192.168.0.4のMACアドレスが保持される 7. スイッチはMACアドレスdd:dd:dd:ddがどのポートに接続されているかを保持する。 スイッチとは？ ここでいうポート番号はいわゆる HTTPやSMTPと同じものではない。

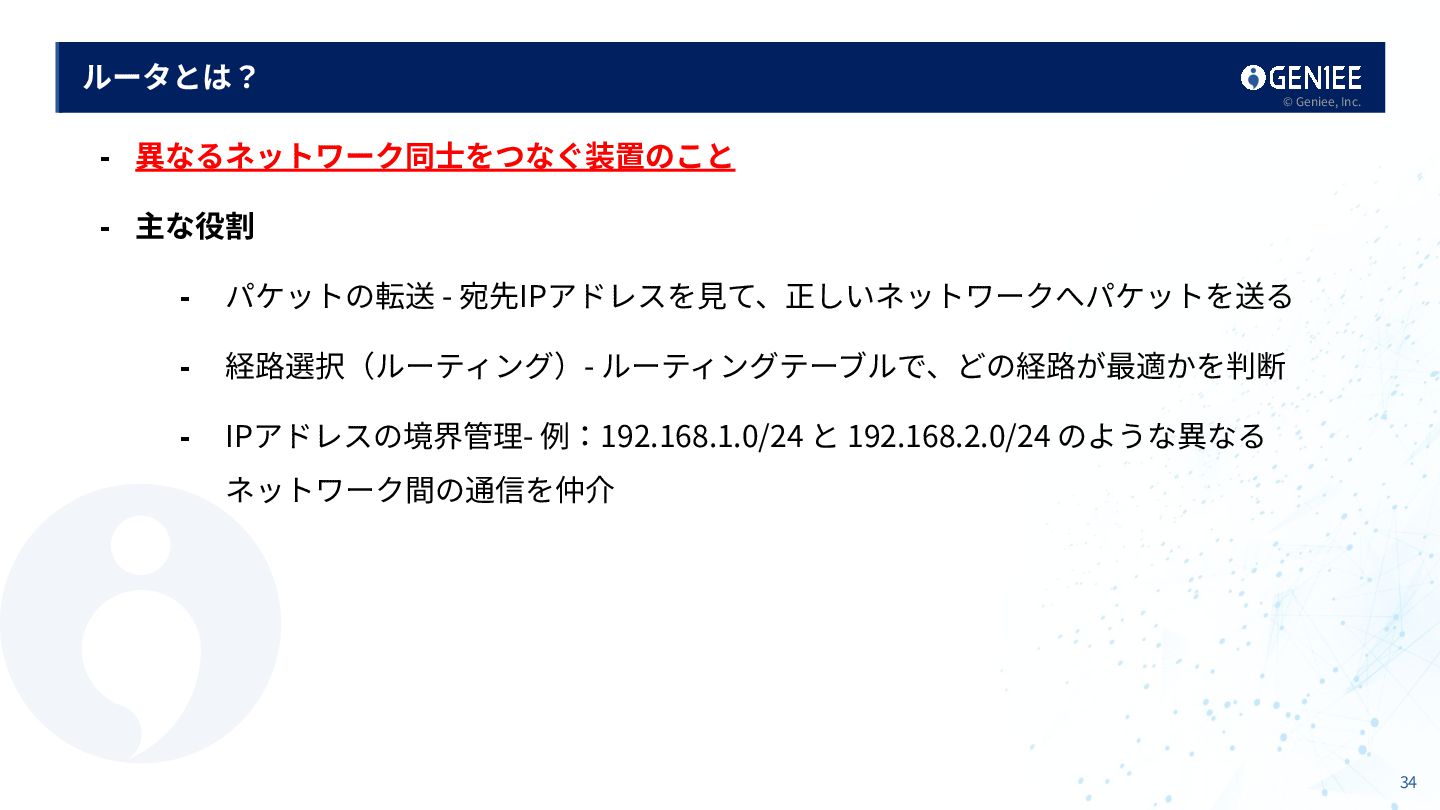

34. © Geniee, Inc. 34 - 異なるネットワーク同⼠をつなぐ装置のこと - 主な役割 - パケットの転送 - 宛先IPアドレスを⾒て、正しいネットワークへパケットを送る - 経路選択（ルーティング）- ルーティングテーブルで、どの経路が最適かを判断 - IPアドレスの境界管理- 例：192.168.1.0/24 と 192.168.2.0/24 のような異なる ネットワーク間の通信を仲介 ルータとは？

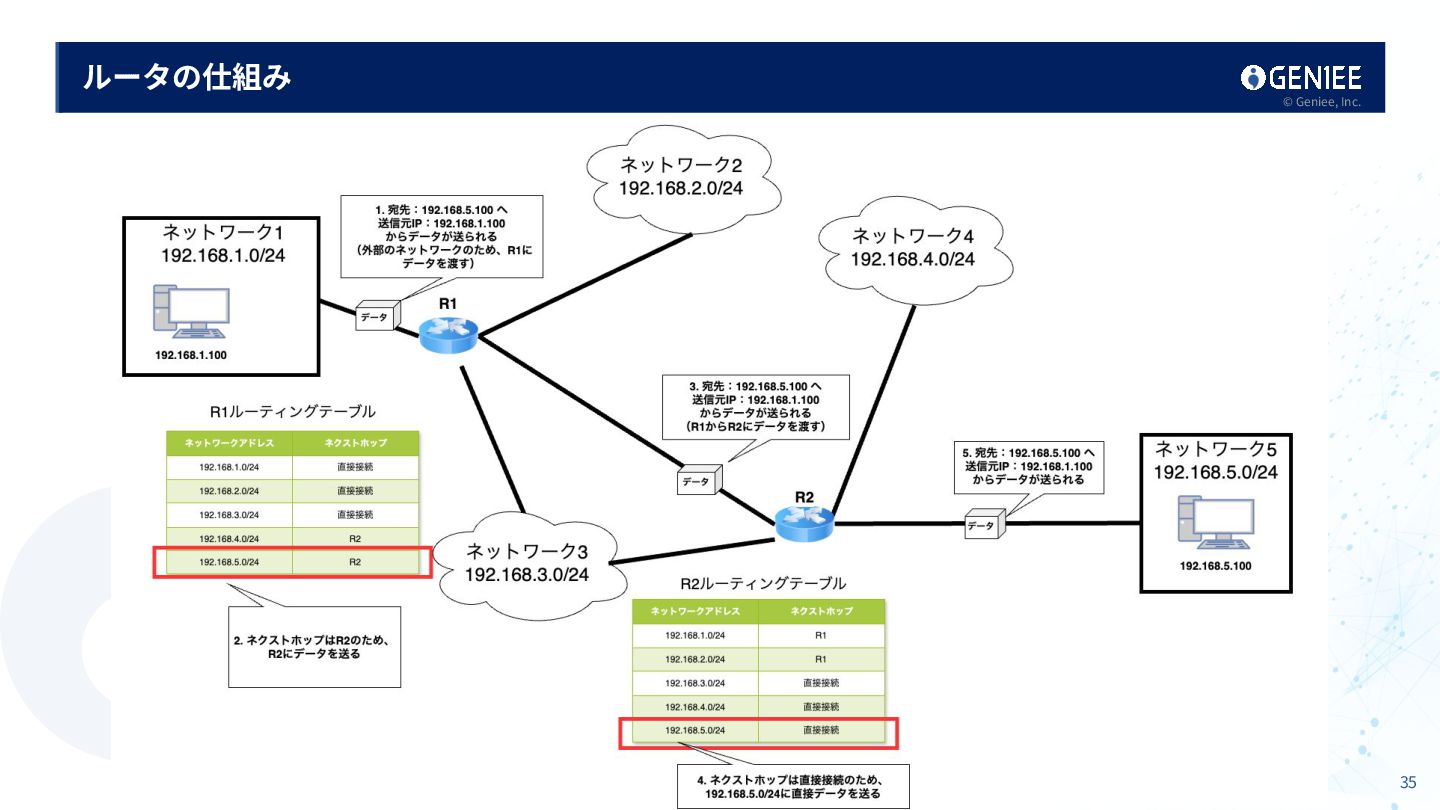

35. © Geniee, Inc. 35 ルータの仕組み

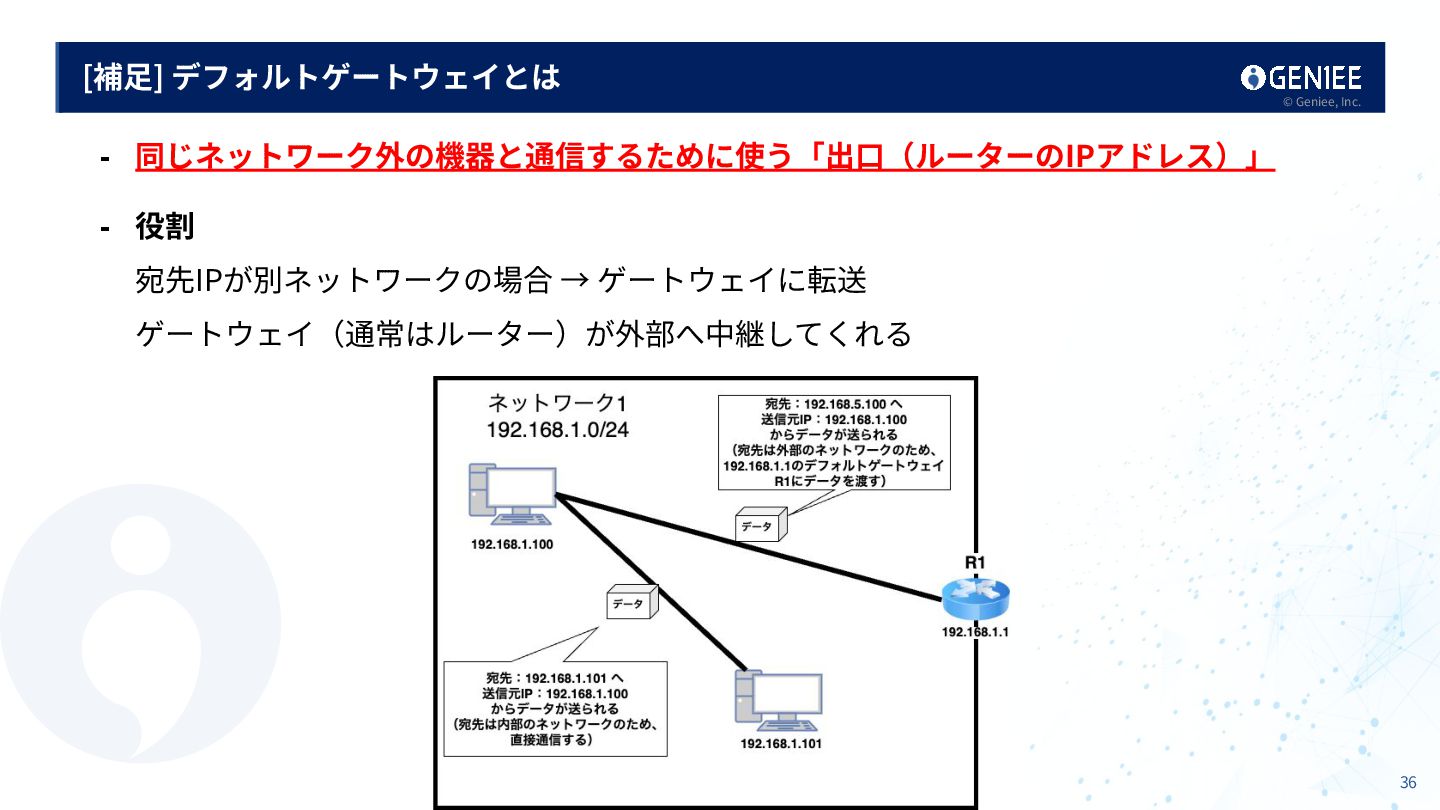

36. © Geniee, Inc. 36 - 同じネットワーク外の機器と通信するために使う「出⼝（ルーターのIPアドレス）」 - 役割 宛先IPが別ネットワークの場合 → ゲートウェイに転送 ゲートウェイ（通常はルーター）が外部へ中継してくれる [補⾜] デフォルトゲートウェイとは

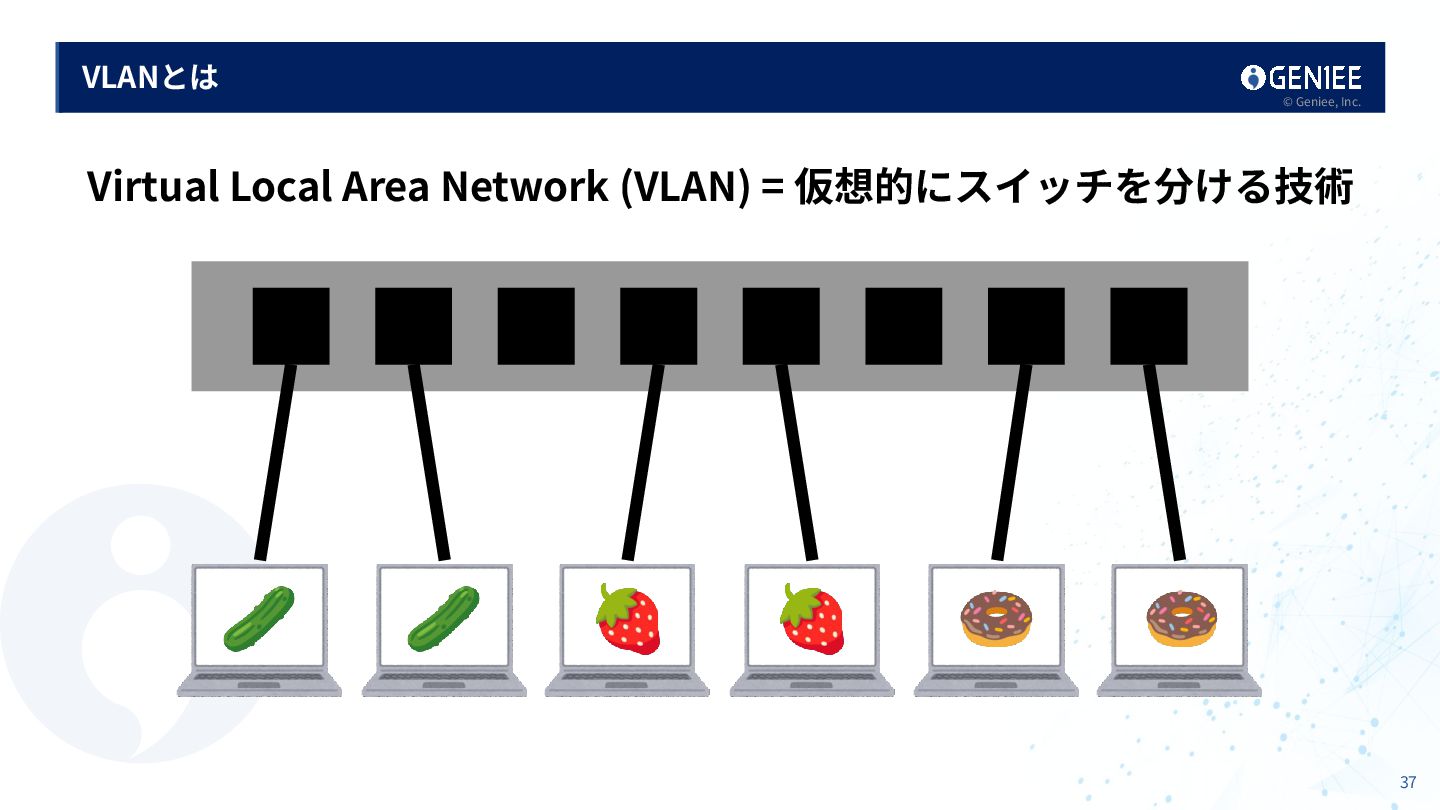

37. © Geniee, Inc. 37 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 Virtual Local Area Network (VLAN) = 仮想的にスイッチを分ける技術

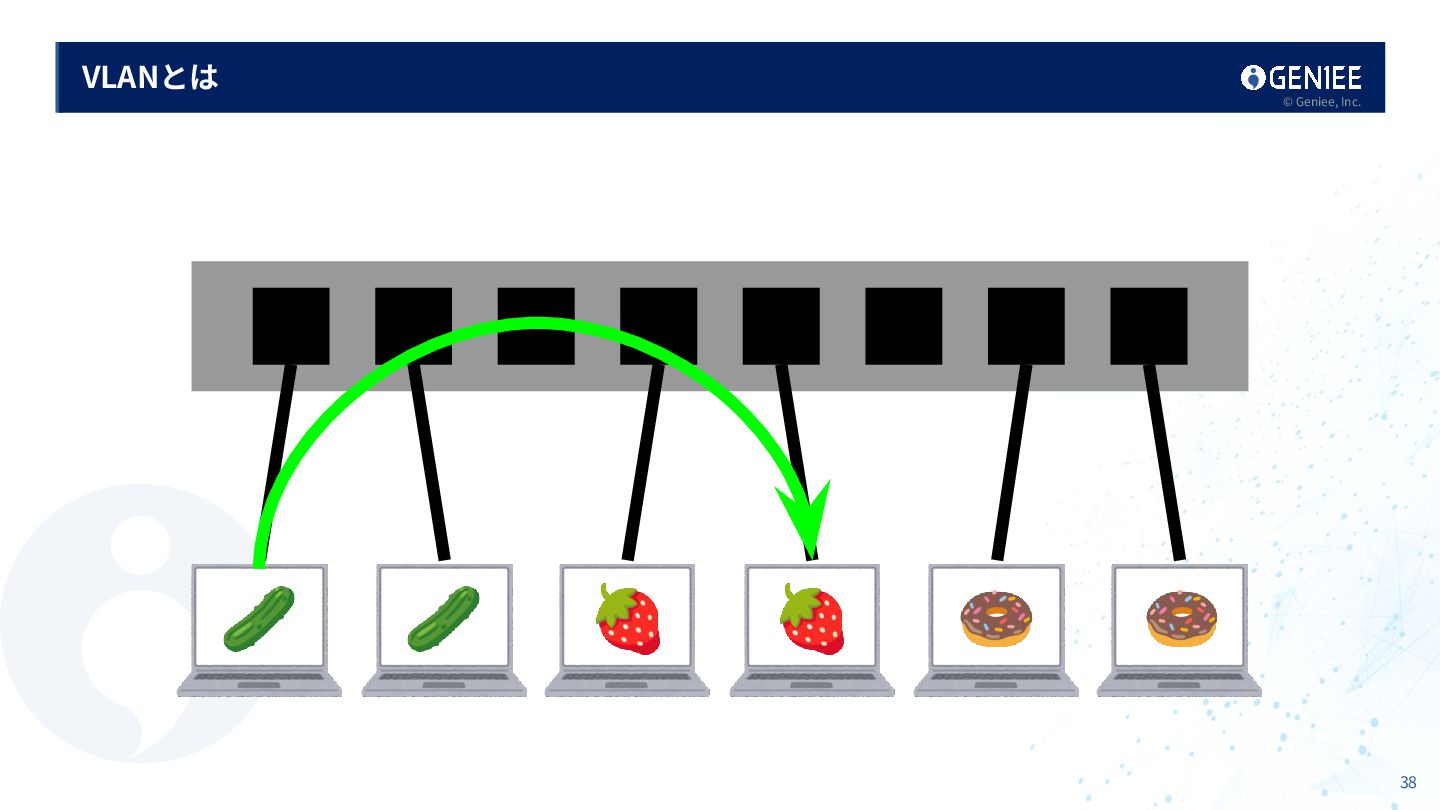

38. © Geniee, Inc. 38 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩

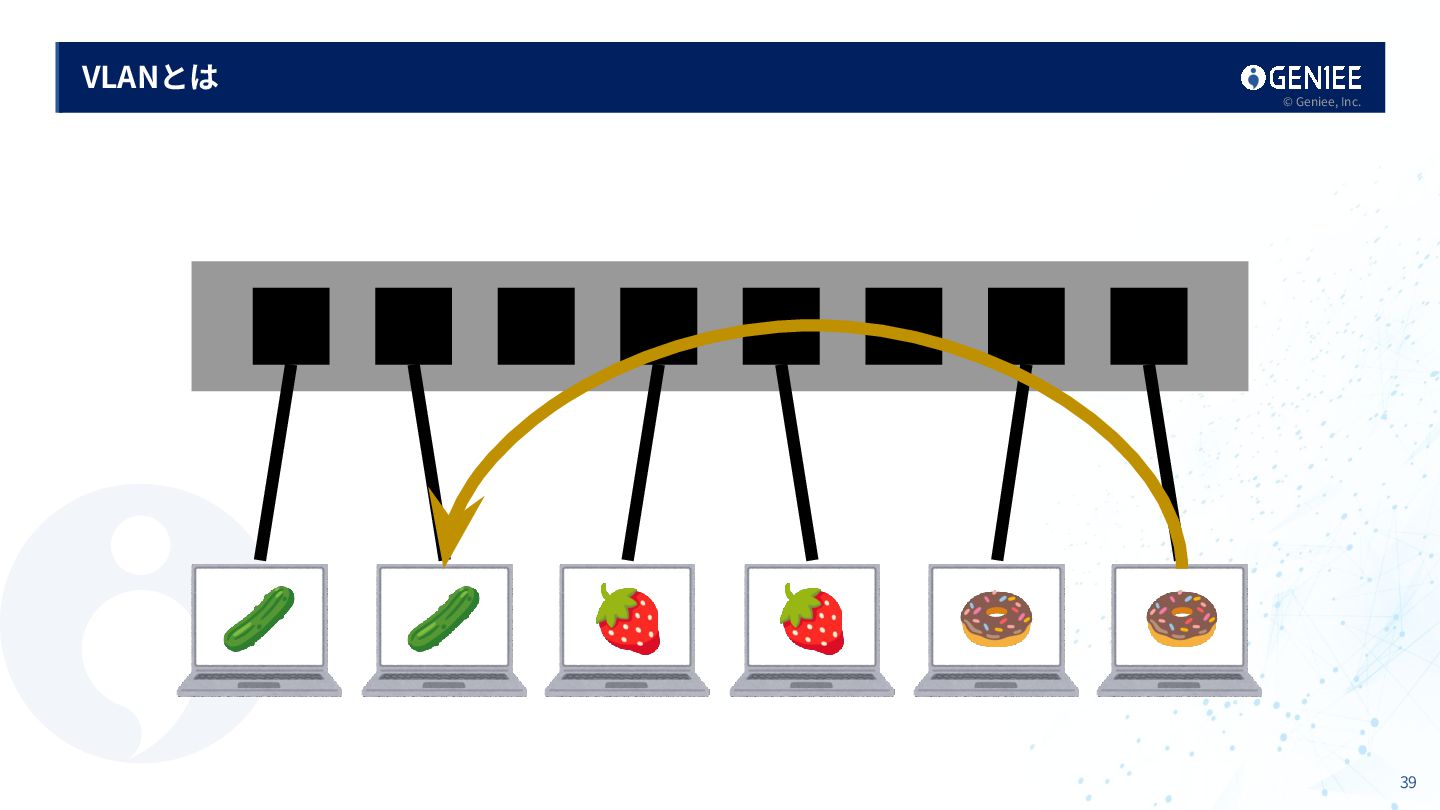

39. © Geniee, Inc. 39 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩

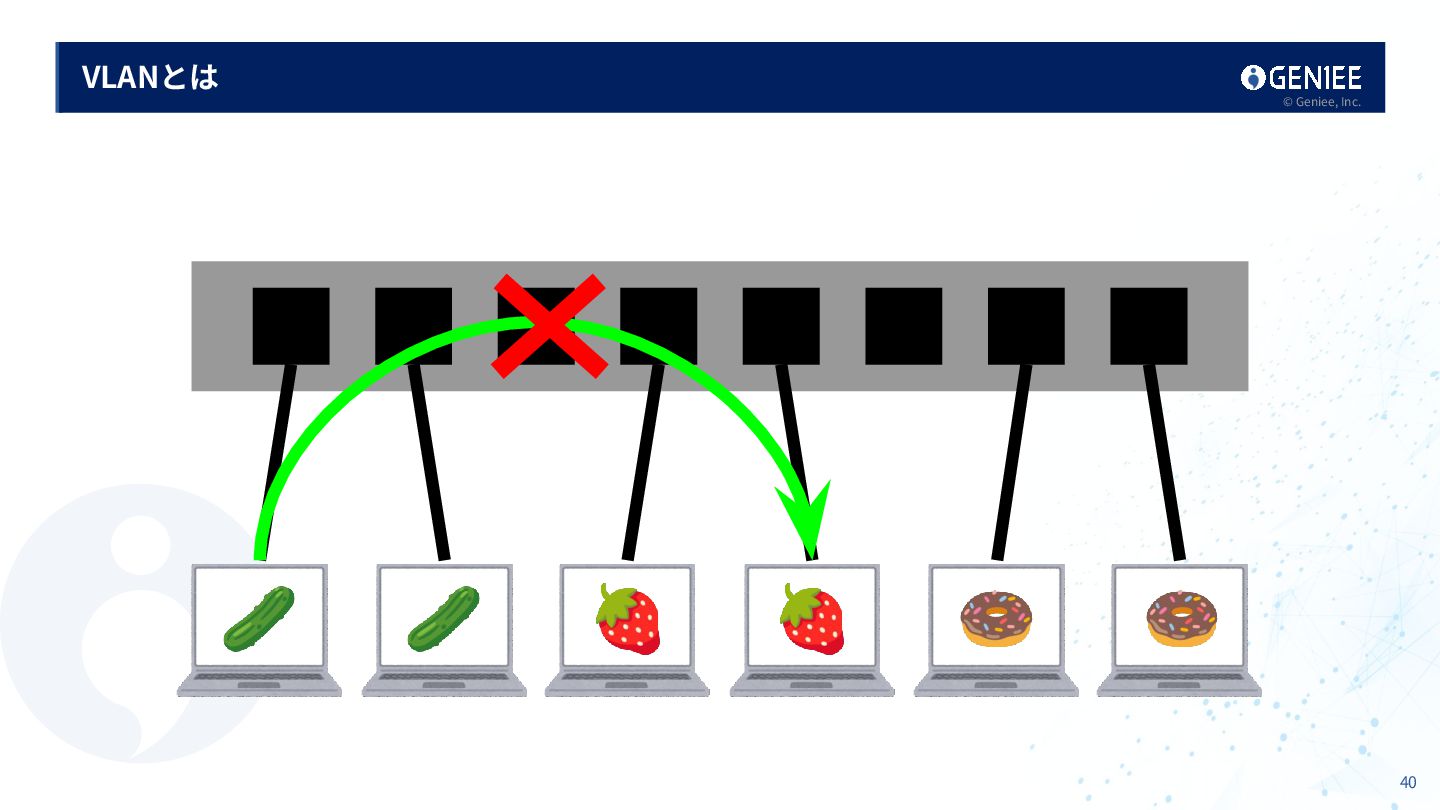

40. © Geniee, Inc. 40 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩

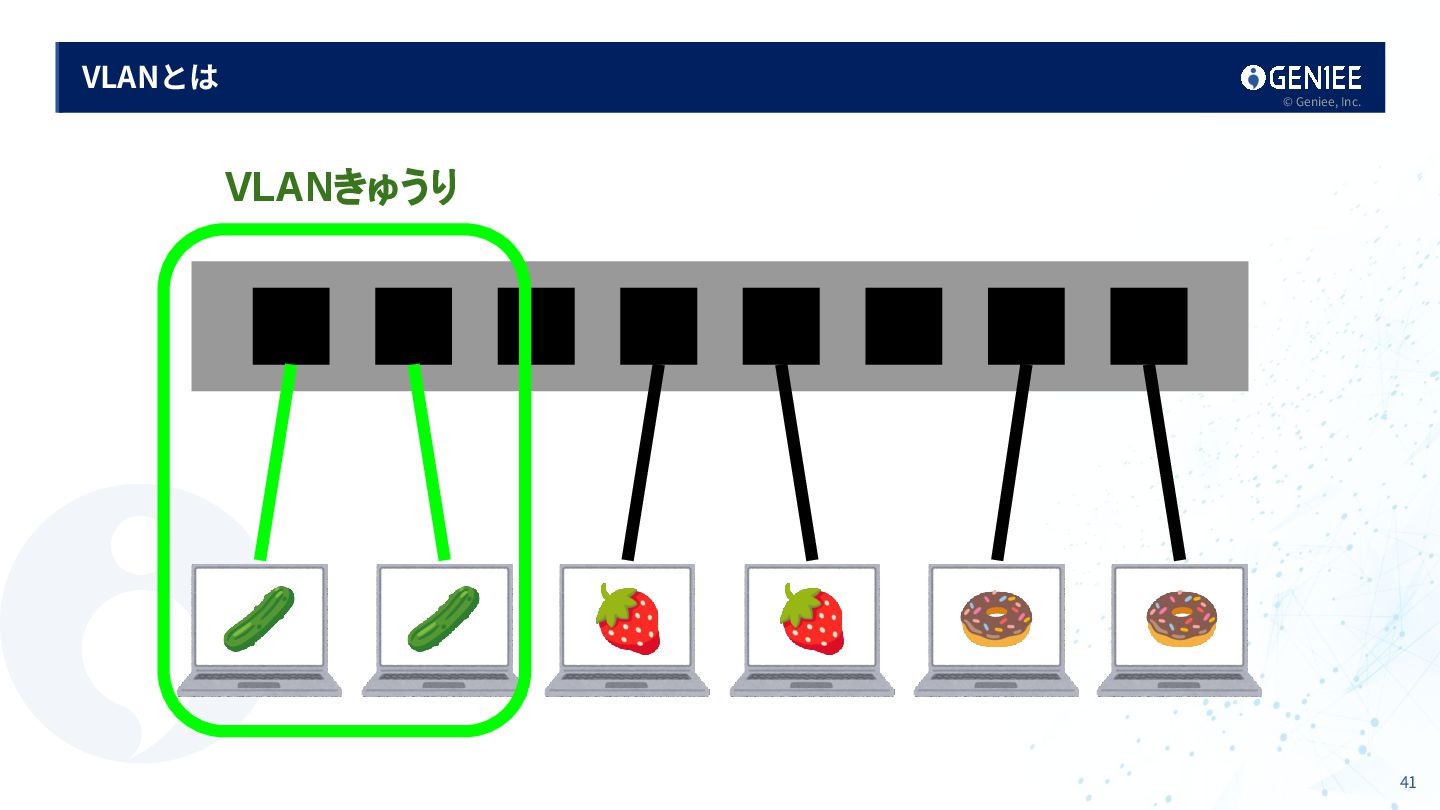

41. © Geniee, Inc. 41 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 VLANきゅうり

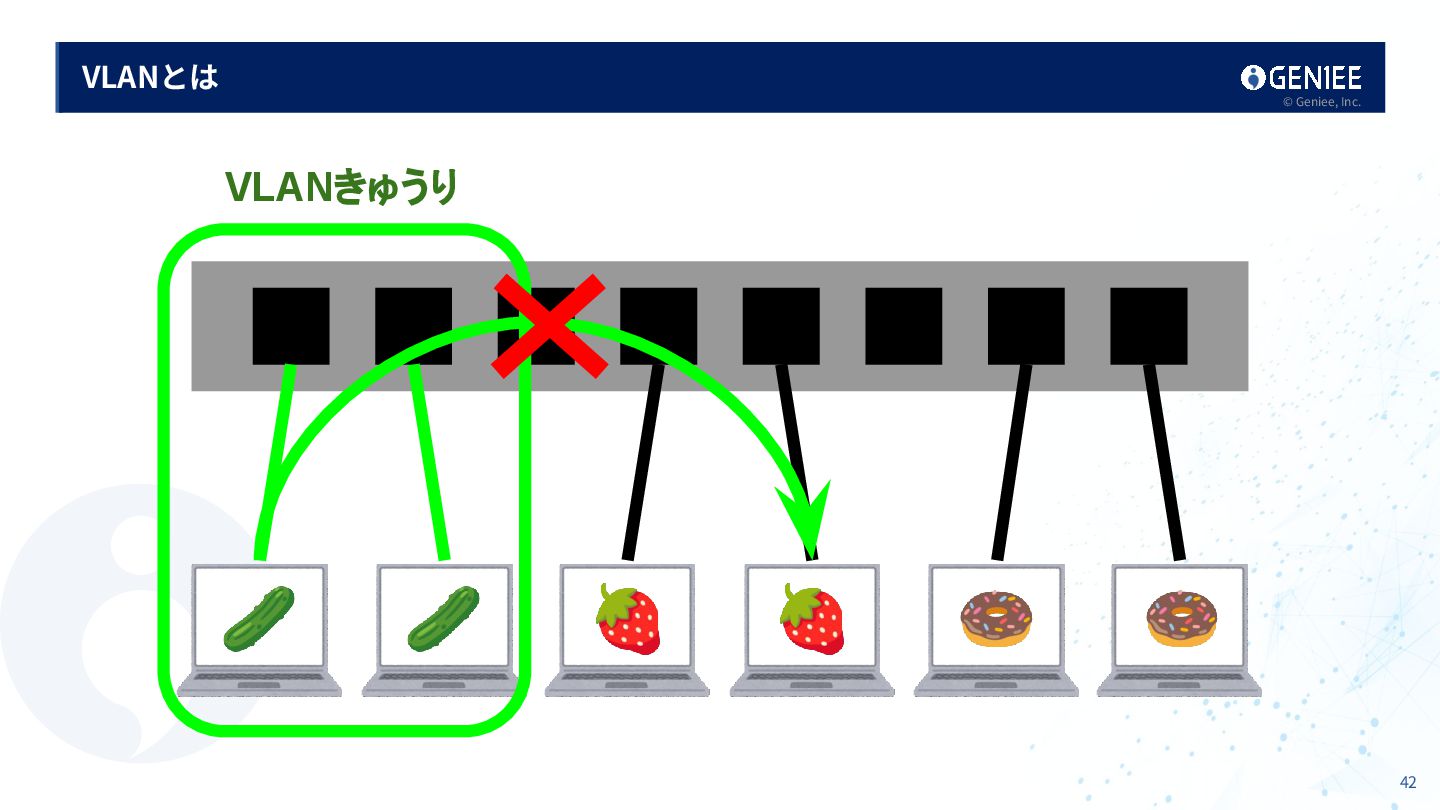

42. © Geniee, Inc. 42 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 VLANきゅうり

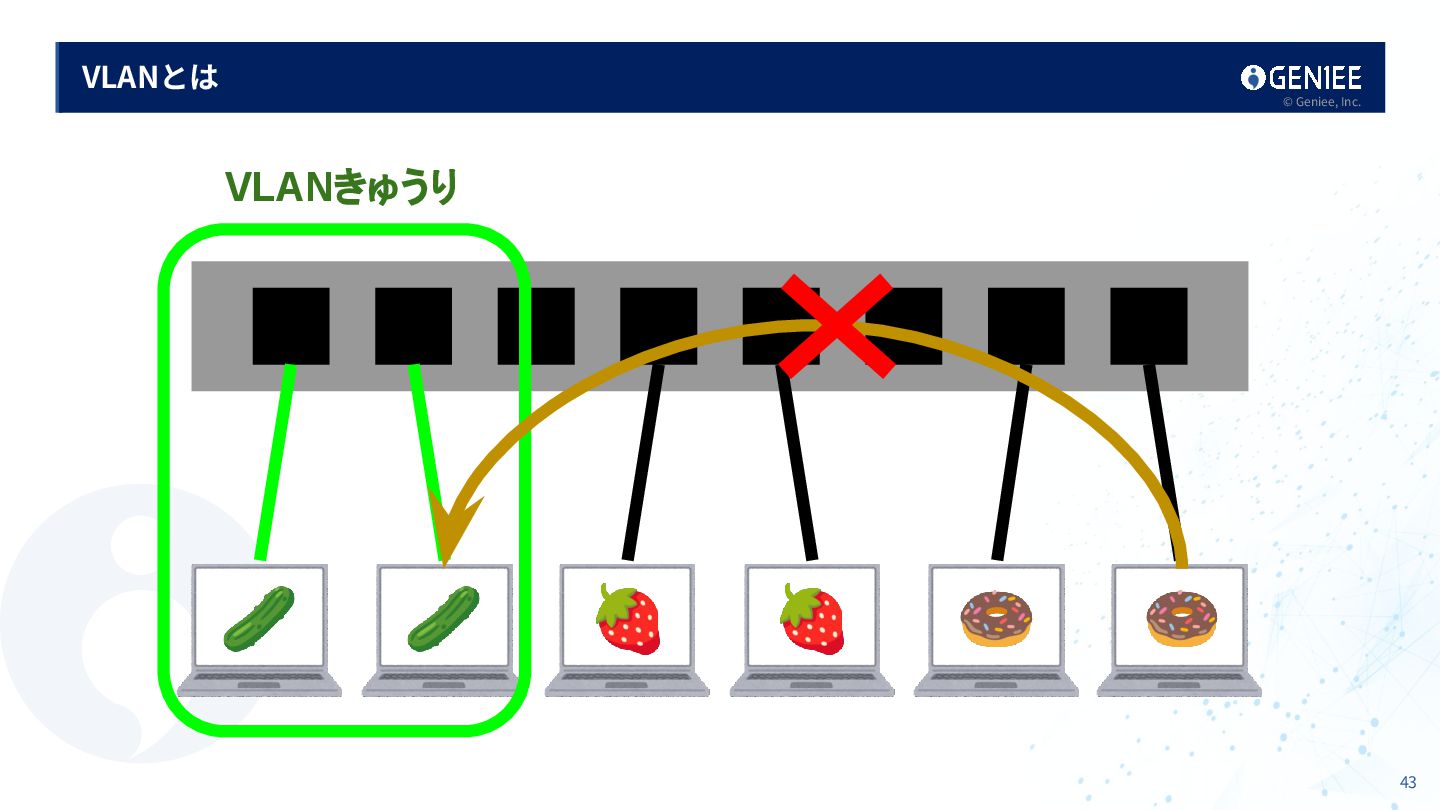

43. © Geniee, Inc. 43 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 VLANきゅうり

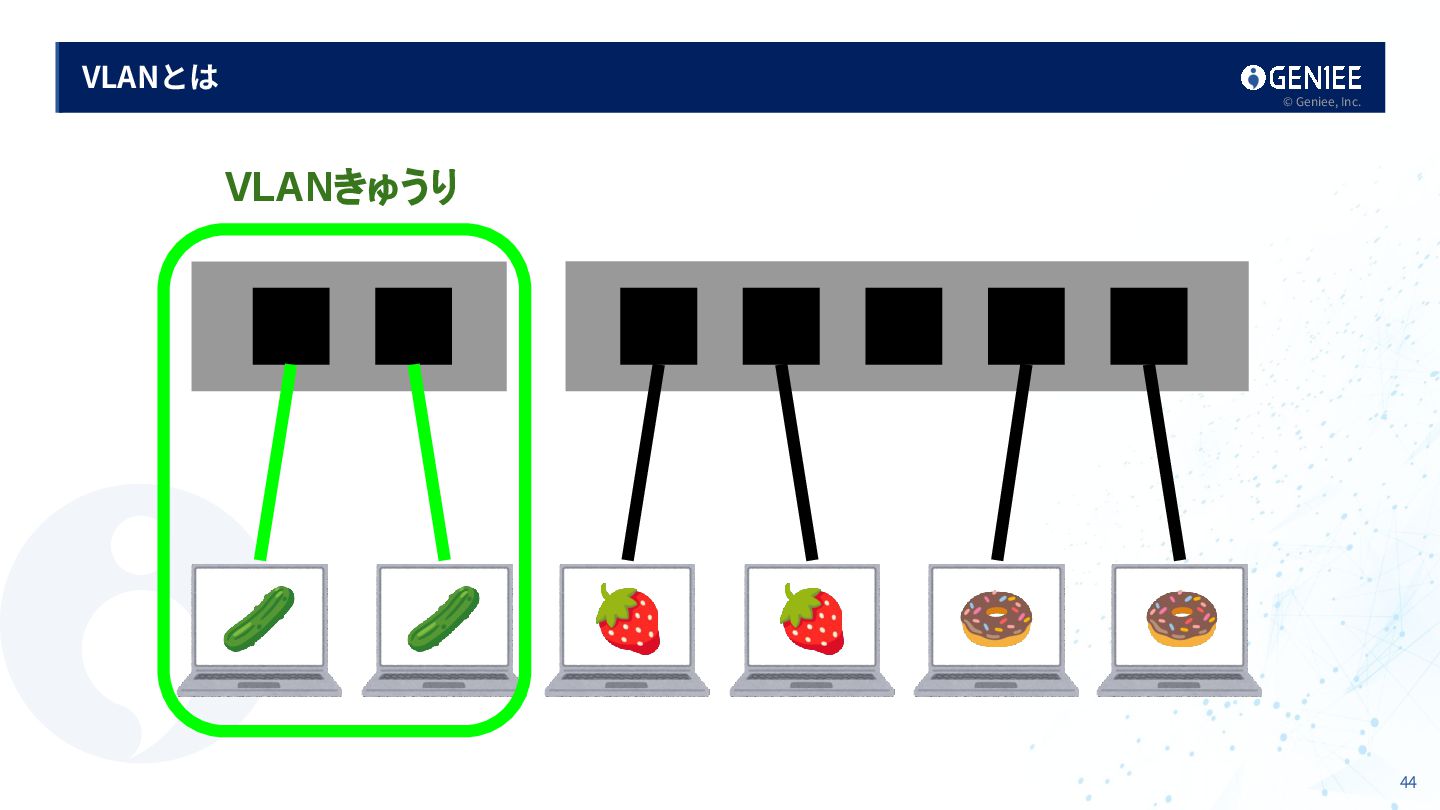

44. © Geniee, Inc. 44 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 VLANきゅうり

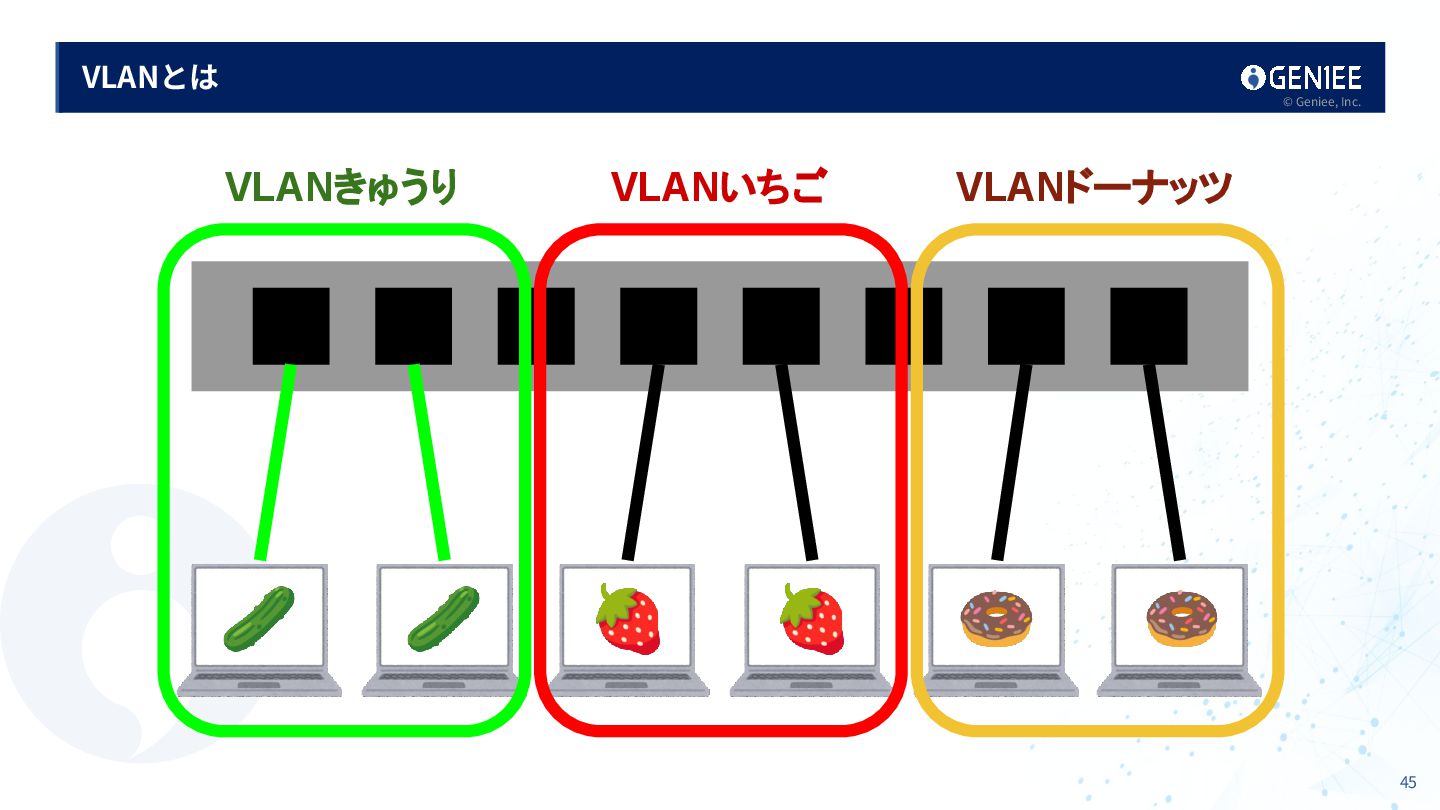

45. © Geniee, Inc. 45 VLANとは 🥒 🥒 🍓 🍓 🍩 🍩 VLANきゅうり VLANいちご VLANドーナッツ

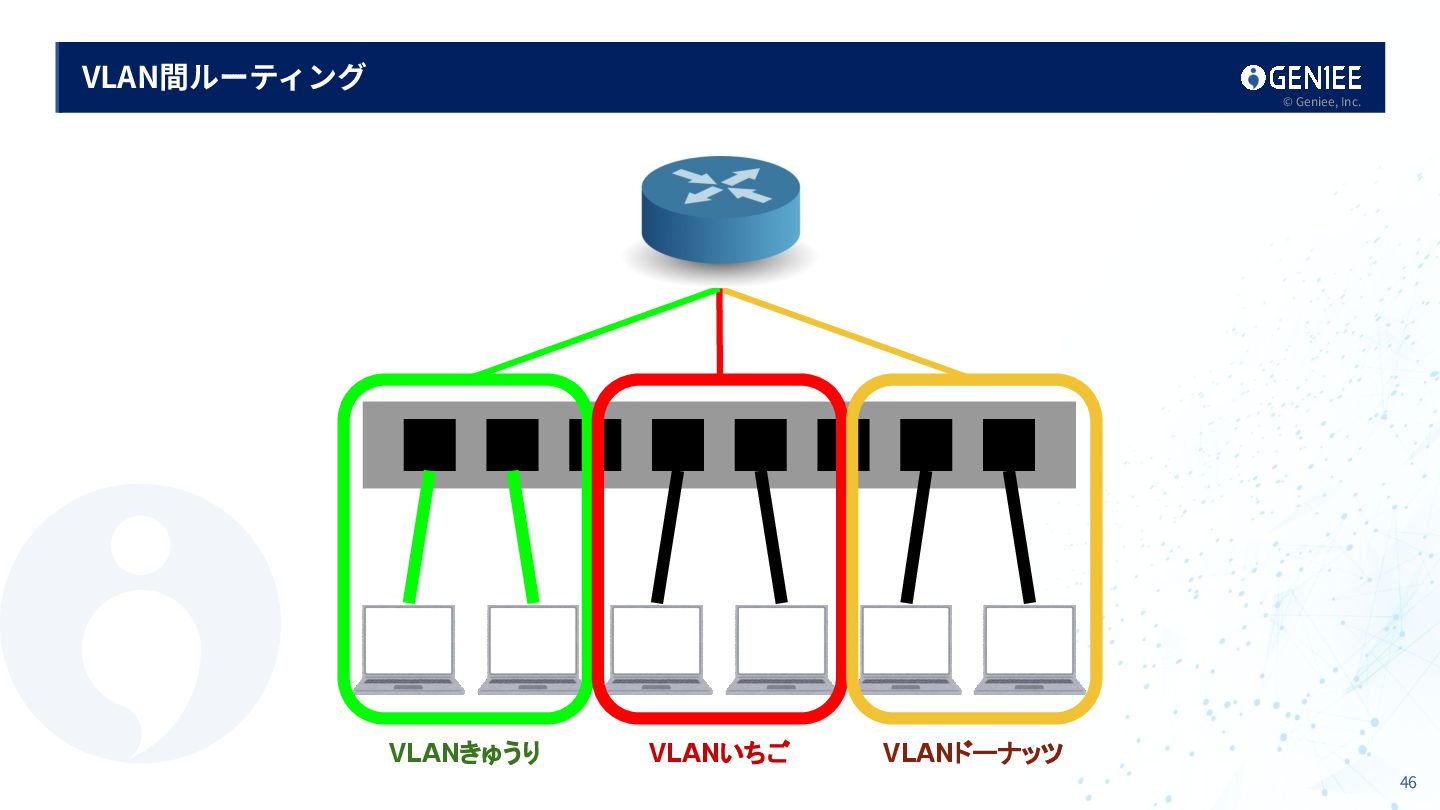

46. © Geniee, Inc. 46 VLAN間ルーティング VLANきゅうり VLANいちご VLANドーナッツ

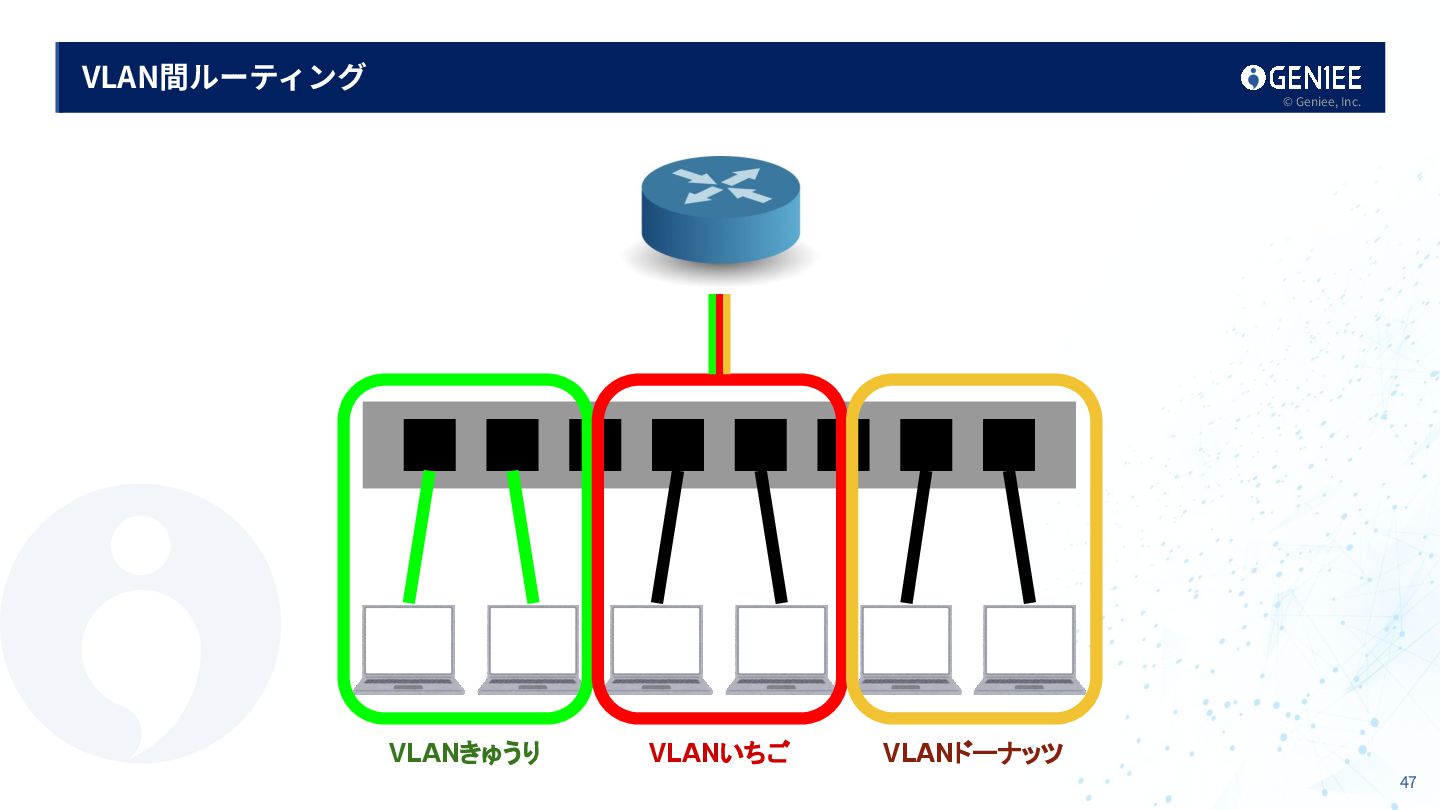

47. © Geniee, Inc. 47 VLAN間ルーティング VLANきゅうり VLANいちご VLANドーナッツ

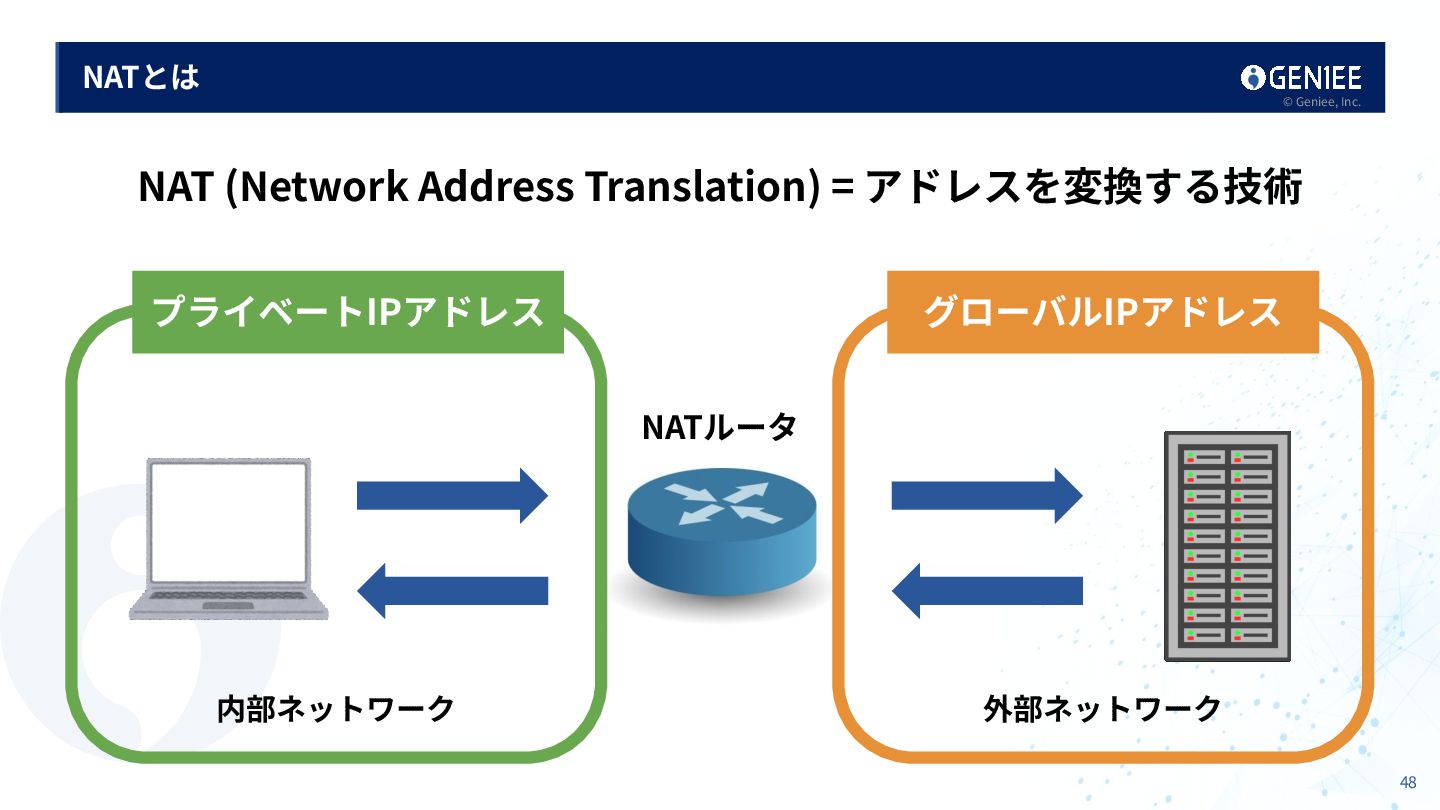

48. © Geniee, Inc. 48 NATとは NAT (Network Address Translation) = アドレスを変換する技術 プライベートIPアドレス グローバルIPアドレス 内部ネットワーク 外部ネットワーク NATルータ

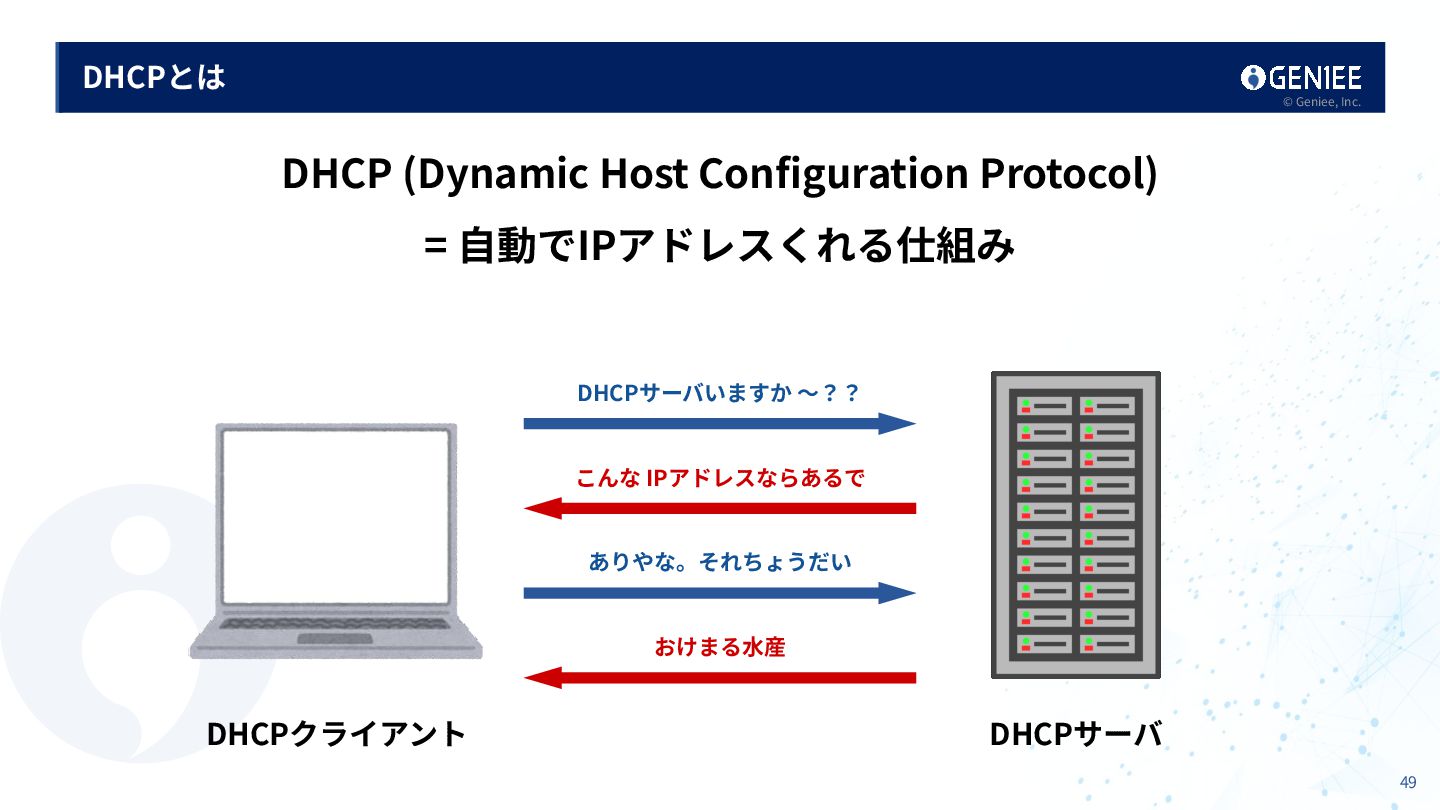

49. © Geniee, Inc. 49 DHCPとは DHCP (Dynamic Host Configuration Protocol) = ⾃動でIPアドレスくれる仕組み DHCPクライアント DHCPサーバ DHCPサーバいますか 〜？？ こんな IPアドレスならあるで ありやな。それちょうだい おけまる⽔産

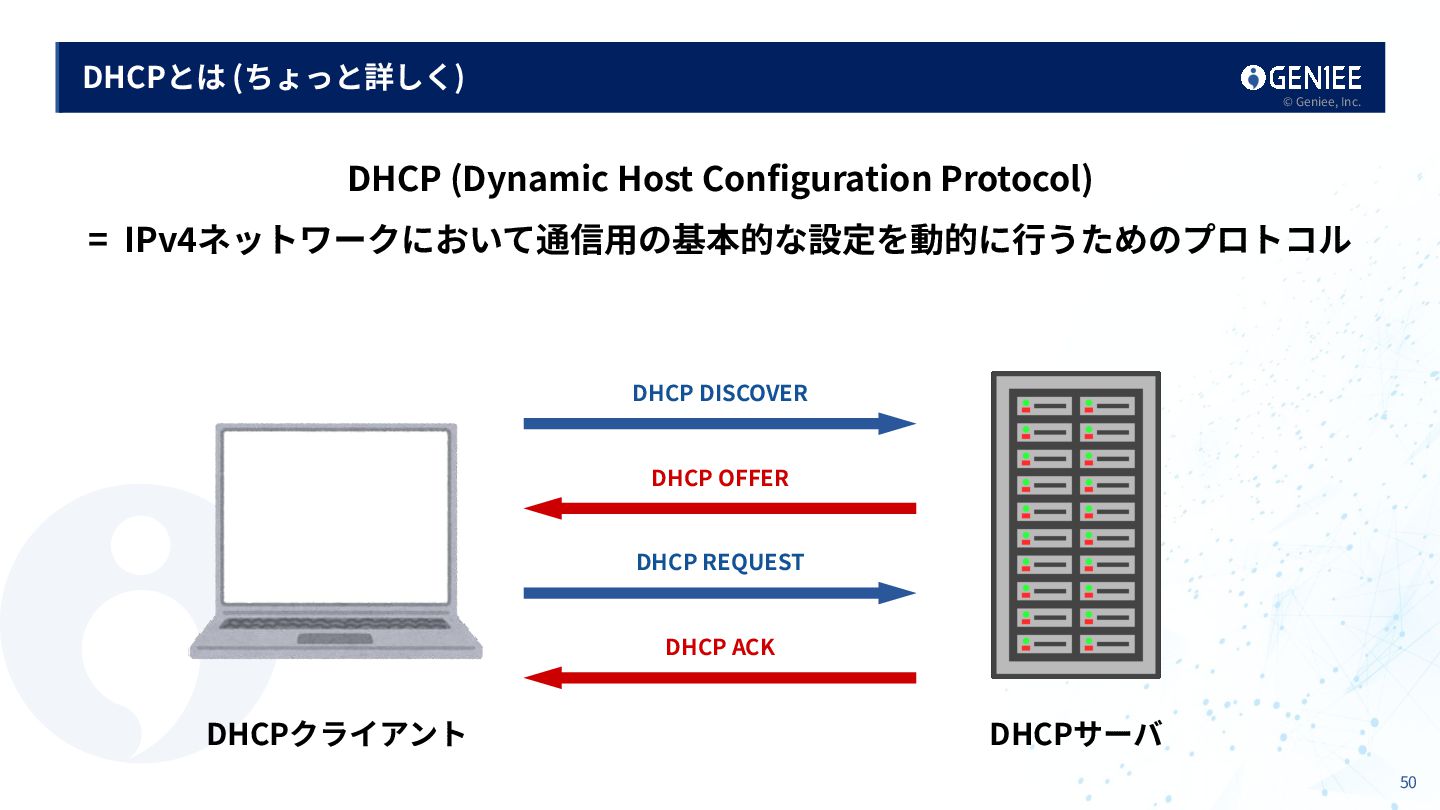

50. © Geniee, Inc. 50 DHCPとは (ちょっと詳しく) DHCP (Dynamic Host Configuration Protocol) = IPv4ネットワークにおいて通信⽤の基本的な設定を動的に⾏うためのプロトコル DHCPクライアント DHCPサーバ DHCP DISCOVER DHCP OFFER DHCP REQUEST DHCP ACK

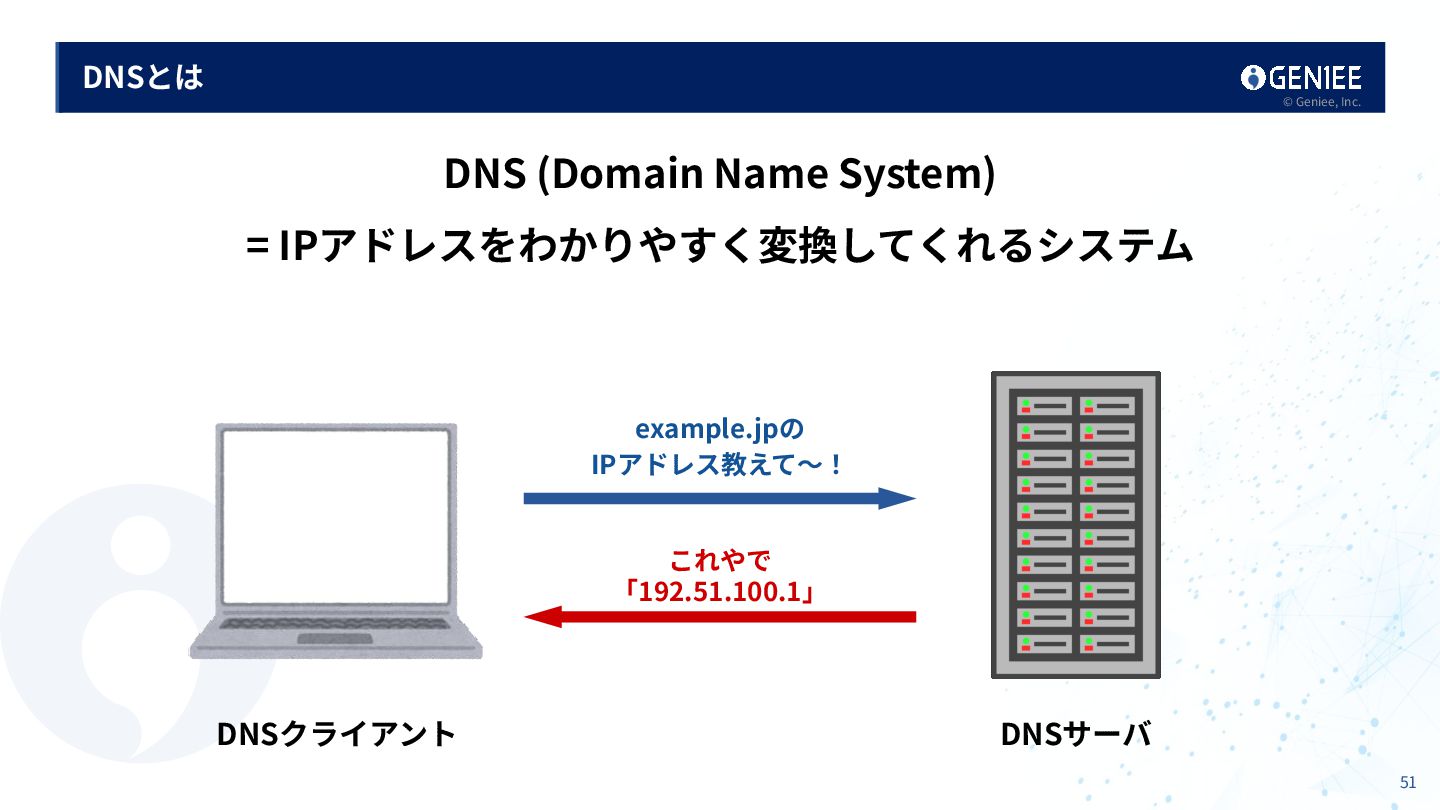

51. © Geniee, Inc. 51 DNSとは DNSクライアント DNSサーバ example.jpの IPアドレス教えて〜！ これやで 「192.51.100.1」 DNS (Domain Name System) = IPアドレスをわかりやすく変換してくれるシステム
52. Cisco Packet Tracerのインストール

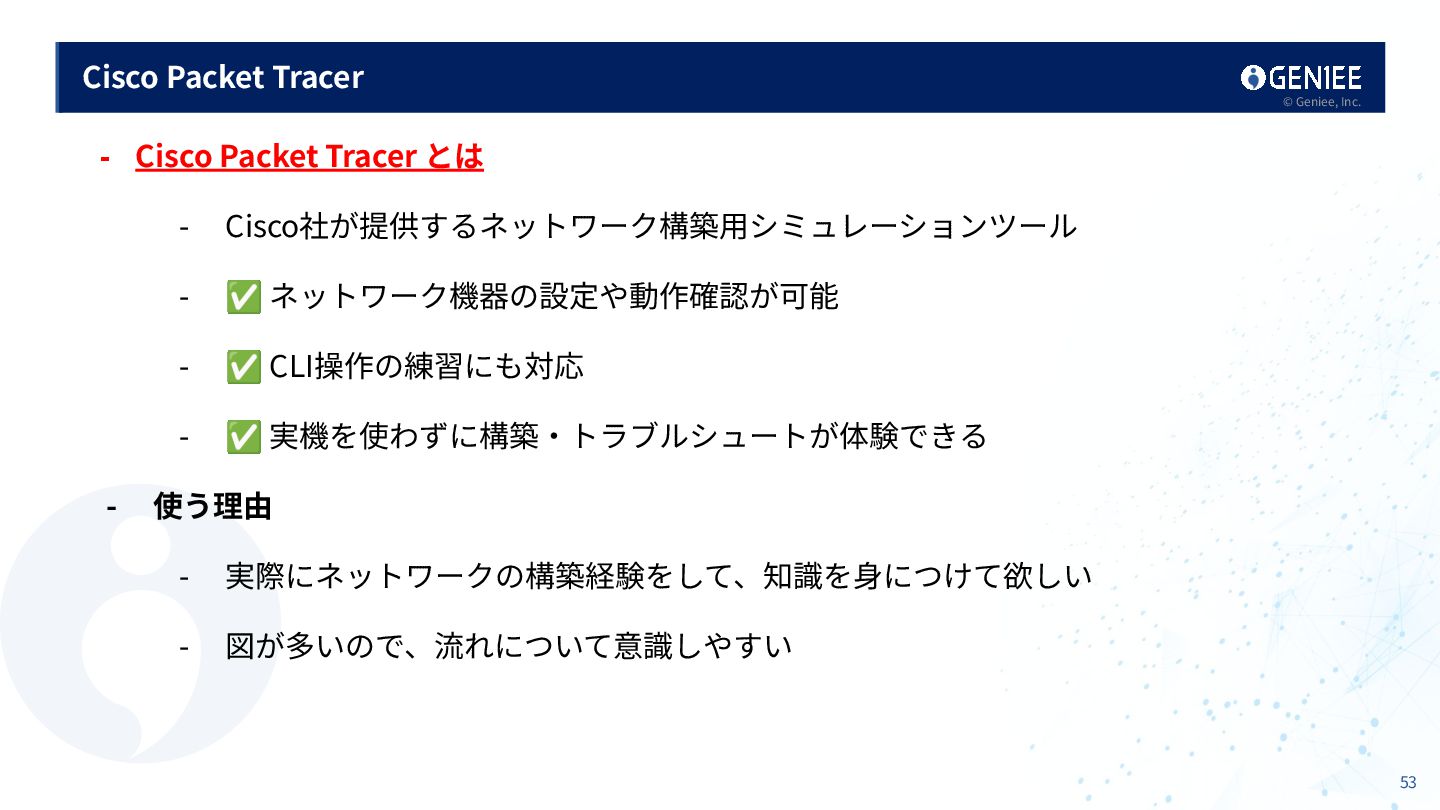

53. © Geniee, Inc. 53 Cisco Packet Tracer - Cisco Packet Tracer とは - Cisco社が提供するネットワーク構築⽤シミュレーションツール - ✅ ネットワーク機器の設定や動作確認が可能 - ✅ CLI操作の練習にも対応 - ✅ 実機を使わずに構築‧トラブルシュートが体験できる - 使う理由 - 実際にネットワークの構築経験をして、知識を⾝につけて欲しい - 図が多いので、流れについて意識しやすい

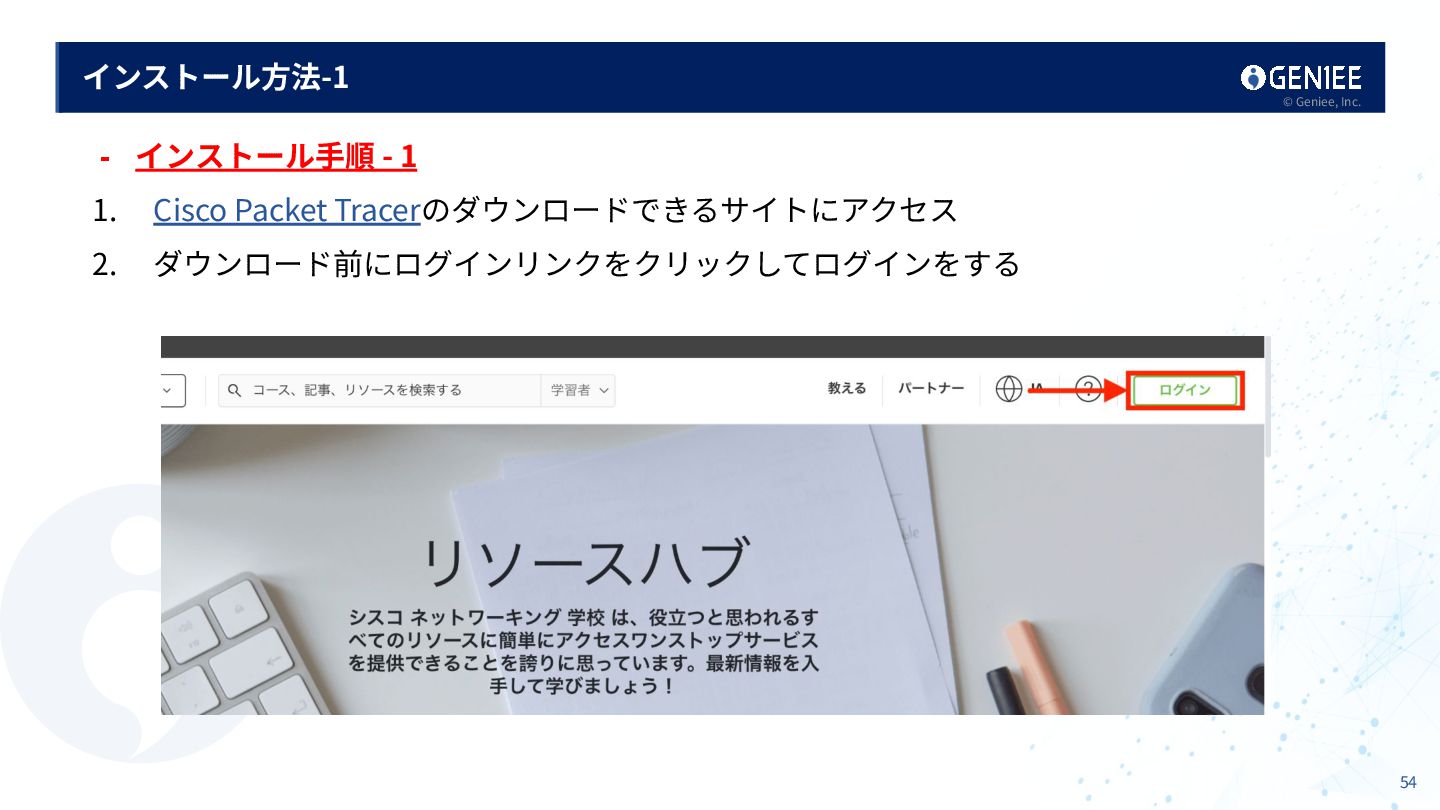

54. © Geniee, Inc. 54 インストール⽅法-1 - インストール⼿順 - 1 1. Cisco Packet Tracerのダウンロードできるサイトにアクセス 2. ダウンロード前にログインリンクをクリックしてログインをする

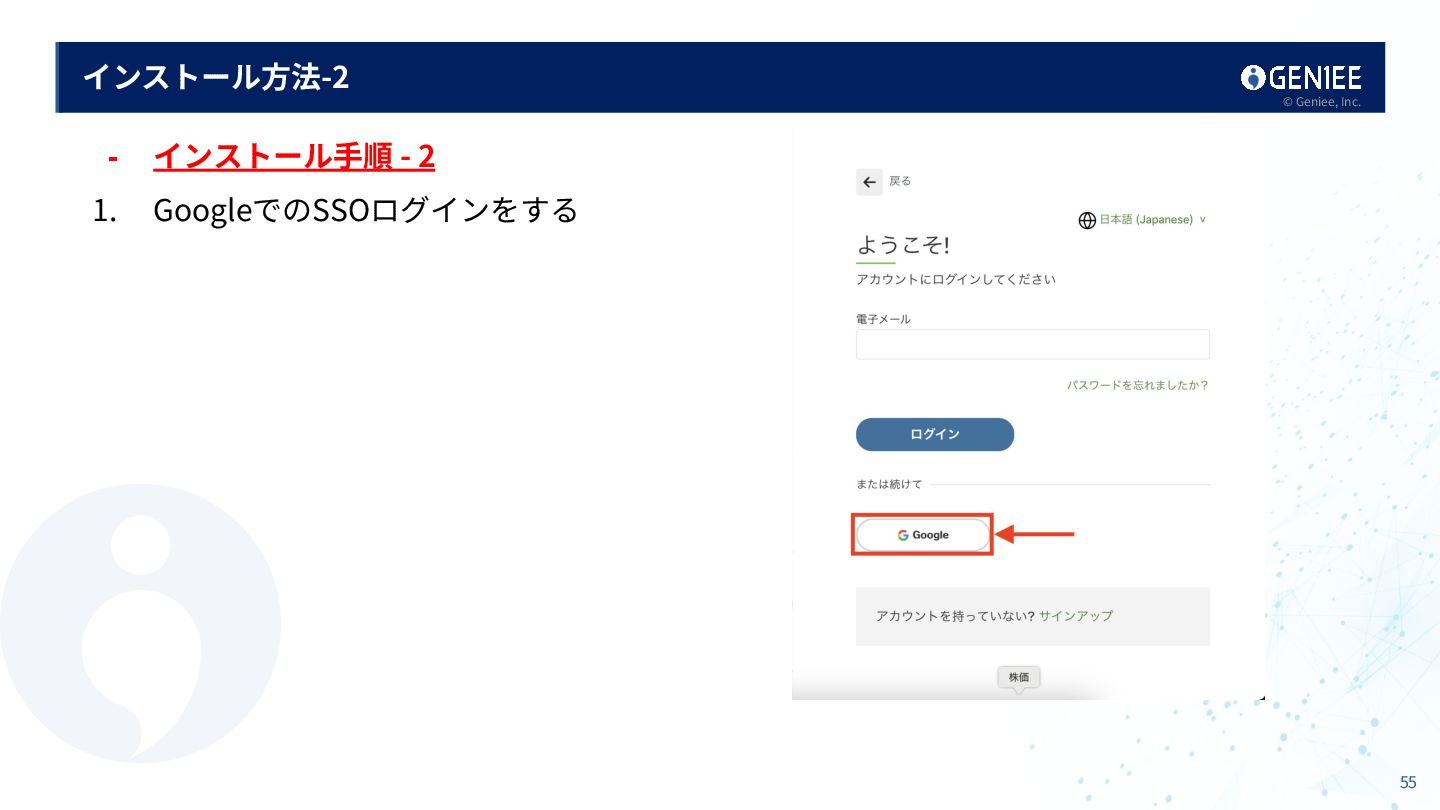

55. © Geniee, Inc. 55 インストール⽅法-2 - インストール⼿順 - 2 1. GoogleでのSSOログインをする
56. © Geniee, Inc. 56 インストール⽅法-3 - インストール⼿順 - 3 1. お住まいの国または地域 Japanを選択 2. 状態（おそらくStateの翻訳ミス） Tokyoを選択 3. 誕⽣年,誕⽣⽉ ⾃分の⽣年⽉を選択する

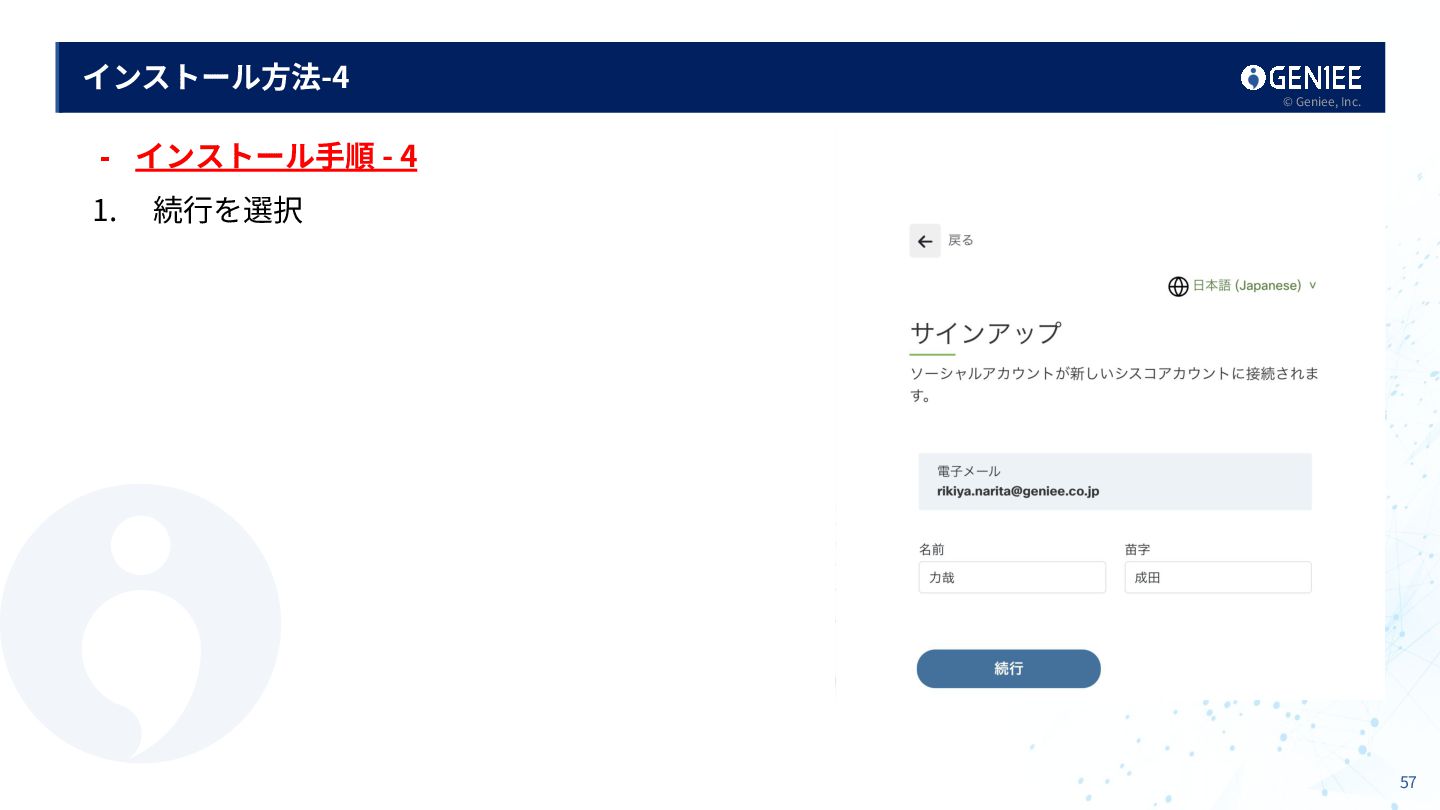

57. © Geniee, Inc. 57 インストール⽅法-4 - インストール⼿順 - 4 1. 続⾏を選択

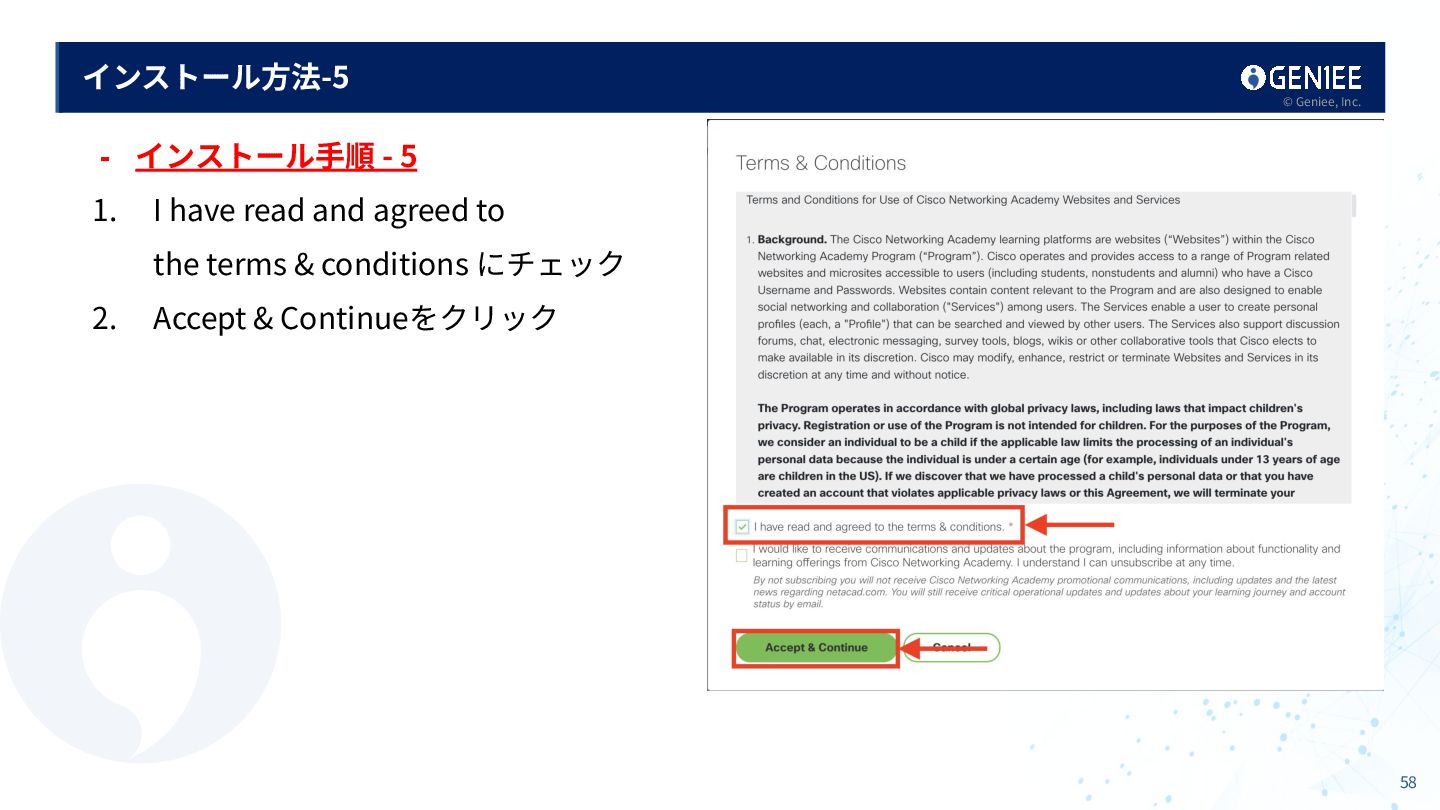

58. © Geniee, Inc. 58 インストール⽅法-5 - インストール⼿順 - 5 1. I have read and agreed to the terms & conditions にチェック 2. Accept & Continueをクリック

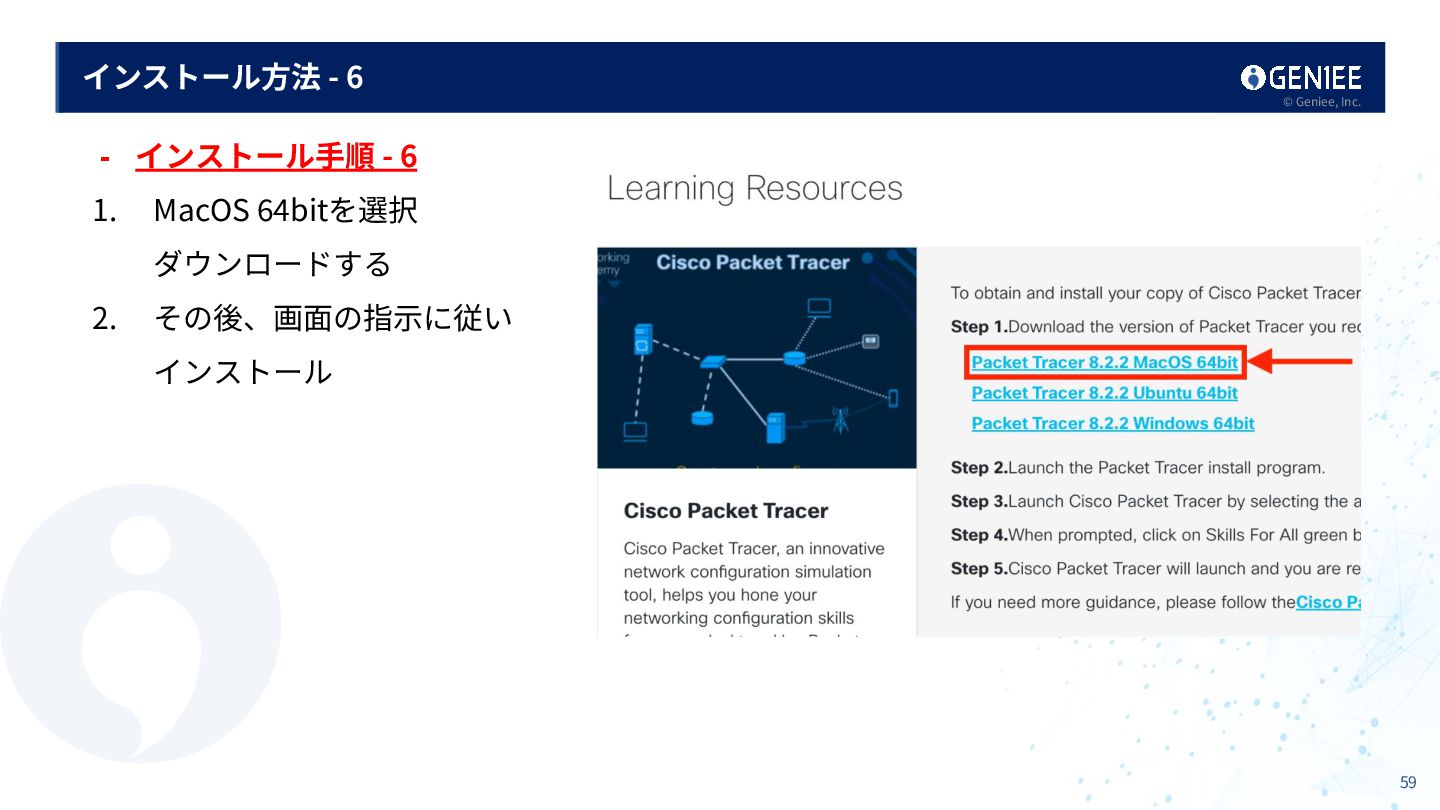

59. © Geniee, Inc. 59 インストール⽅法 - 6 - インストール⼿順 - 6 1. MacOS 64bitを選択 ダウンロードする 2. その後、画⾯の指⽰に従い インストール

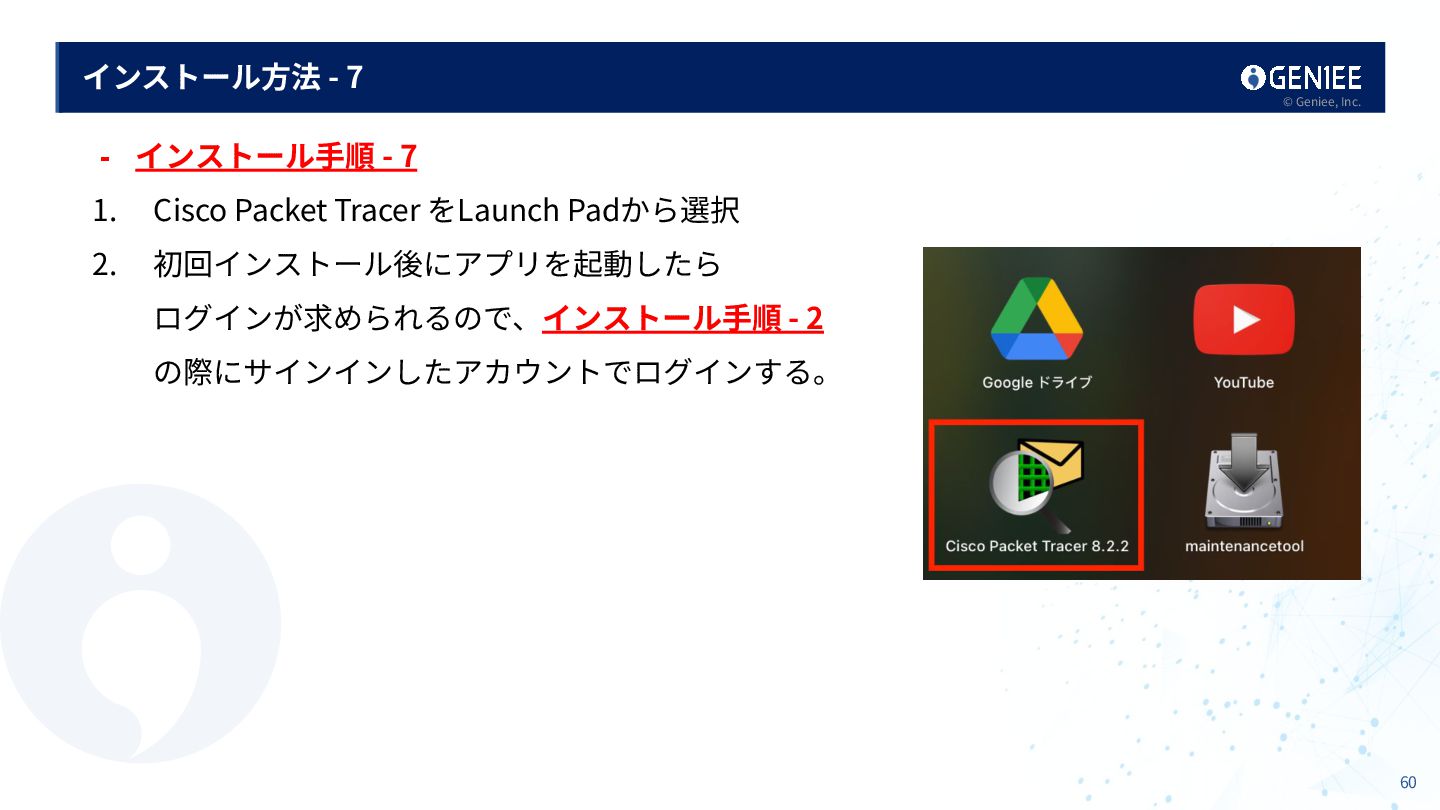

60. © Geniee, Inc. 60 インストール⽅法 - 7 - インストール⼿順 - 7 1. Cisco Packet Tracer をLaunch Padから選択 2. 初回インストール後にアプリを起動したら ログインが求められるので、インストール⼿順 - 2 の際にサインインしたアカウントでログインする。

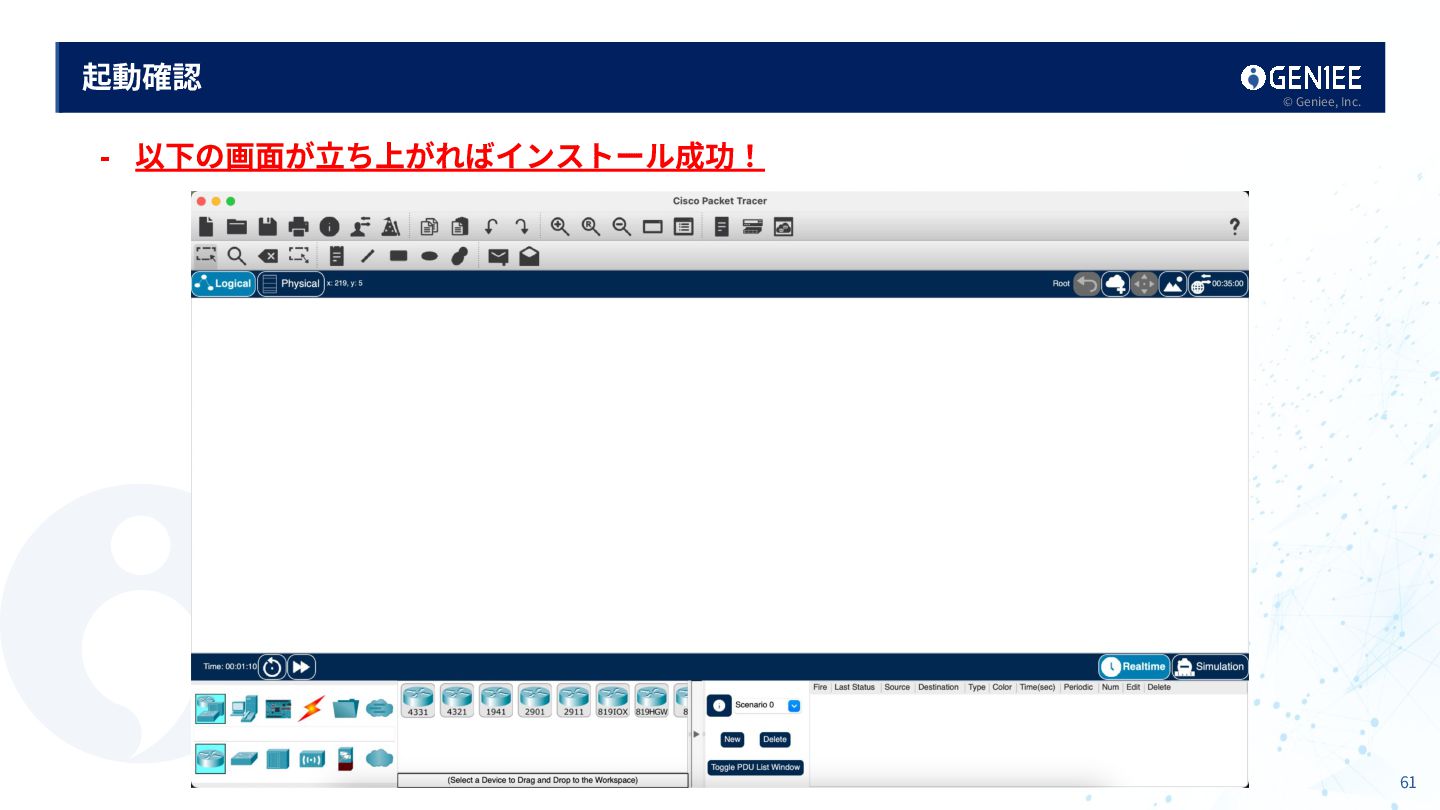

61. © Geniee, Inc. 61 起動確認 - 以下の画⾯が⽴ち上がればインストール成功！
62. Cisco Packet Tracerの使い⽅

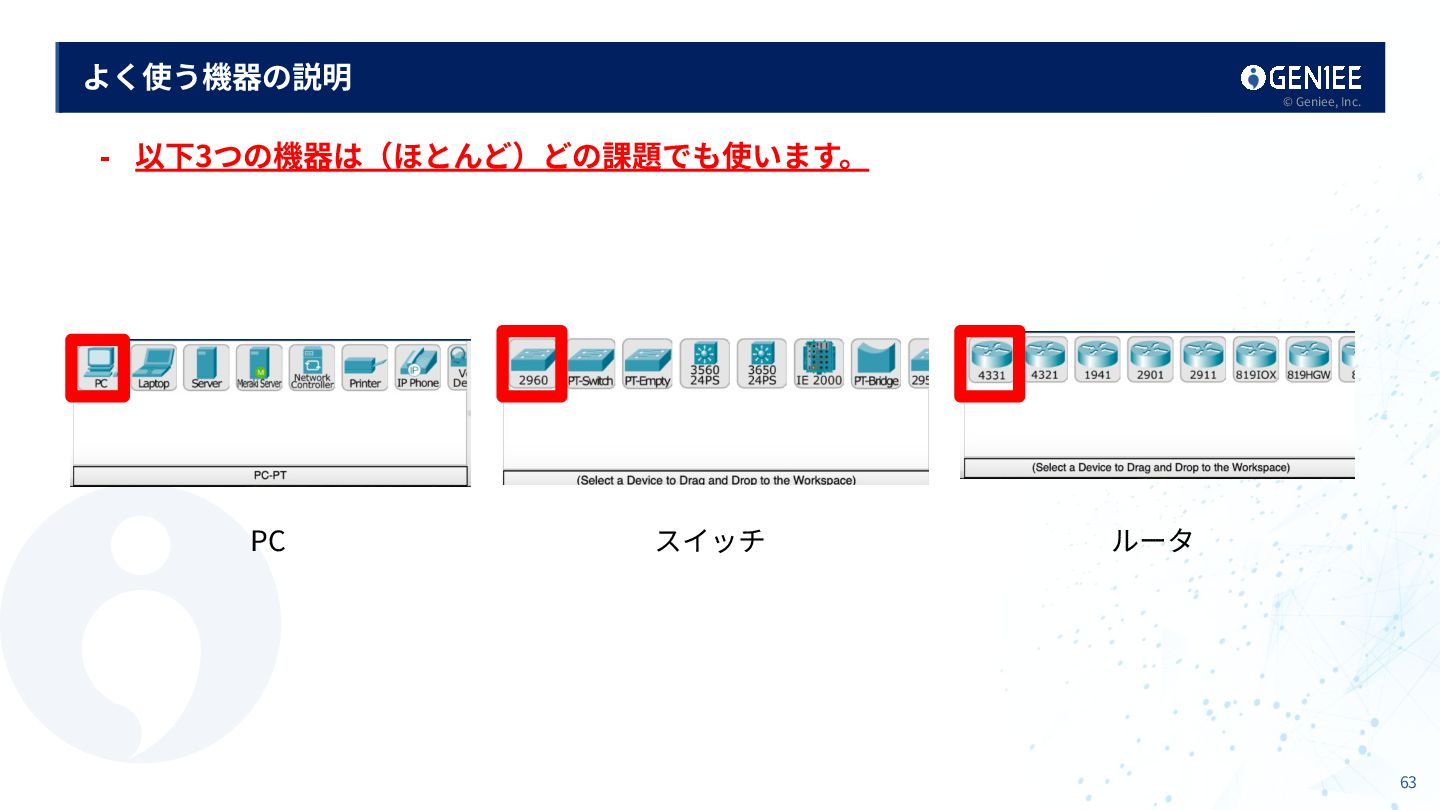

63. © Geniee, Inc. 63 よく使う機器の説明 - 以下3つの機器は（ほとんど）どの課題でも使います。 PC スイッチ ルータ

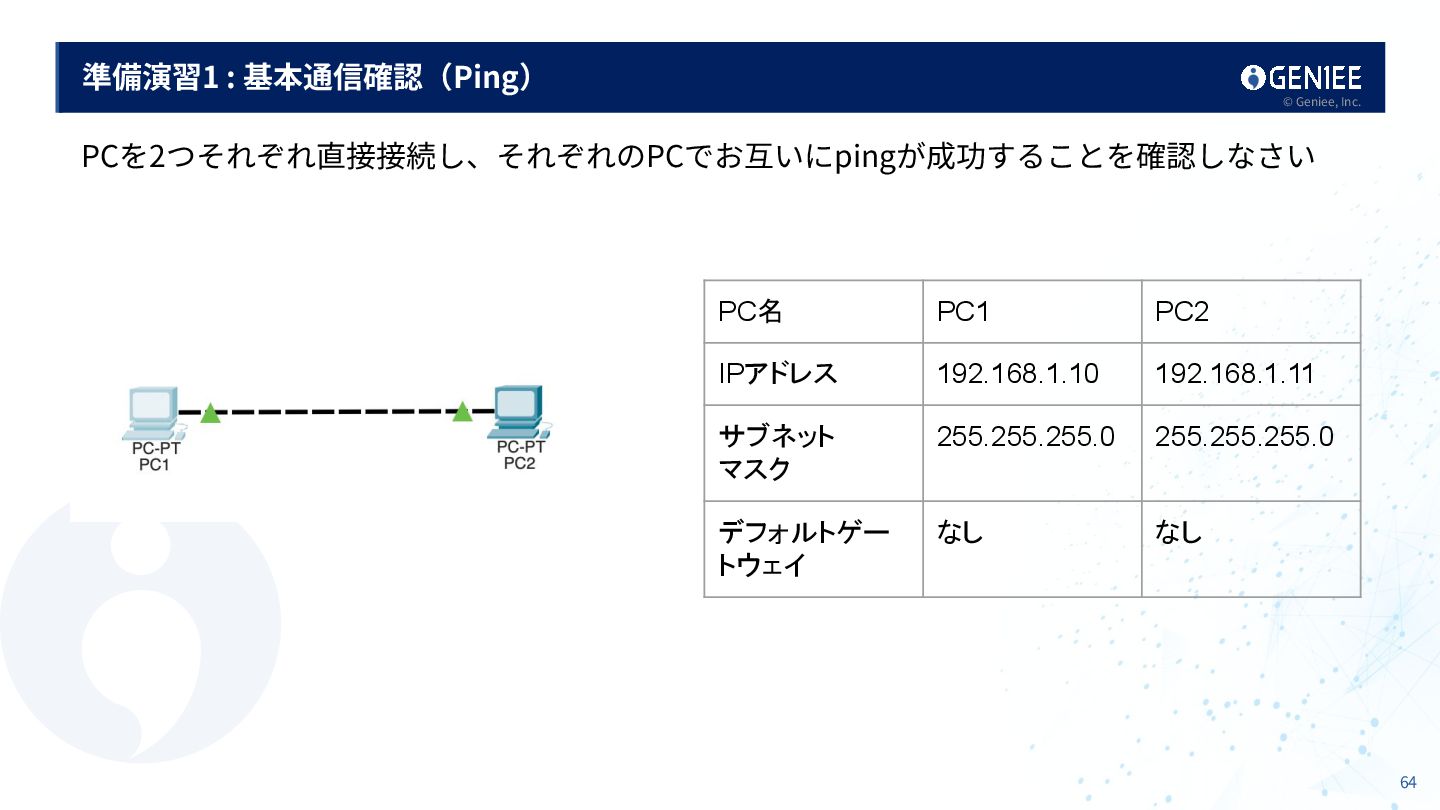

64. © Geniee, Inc. 64 準備演習1 : 基本通信確認（Ping） PCを2つそれぞれ直接接続し、それぞれのPCでお互いにpingが成功することを確認しなさい PC名 PC1 PC2 IPアドレス 192.168.1.10 192.168.1.11 サブネット マスク 255.255.255.0 255.255.255.0 デフォルトゲー トウェイ なし なし

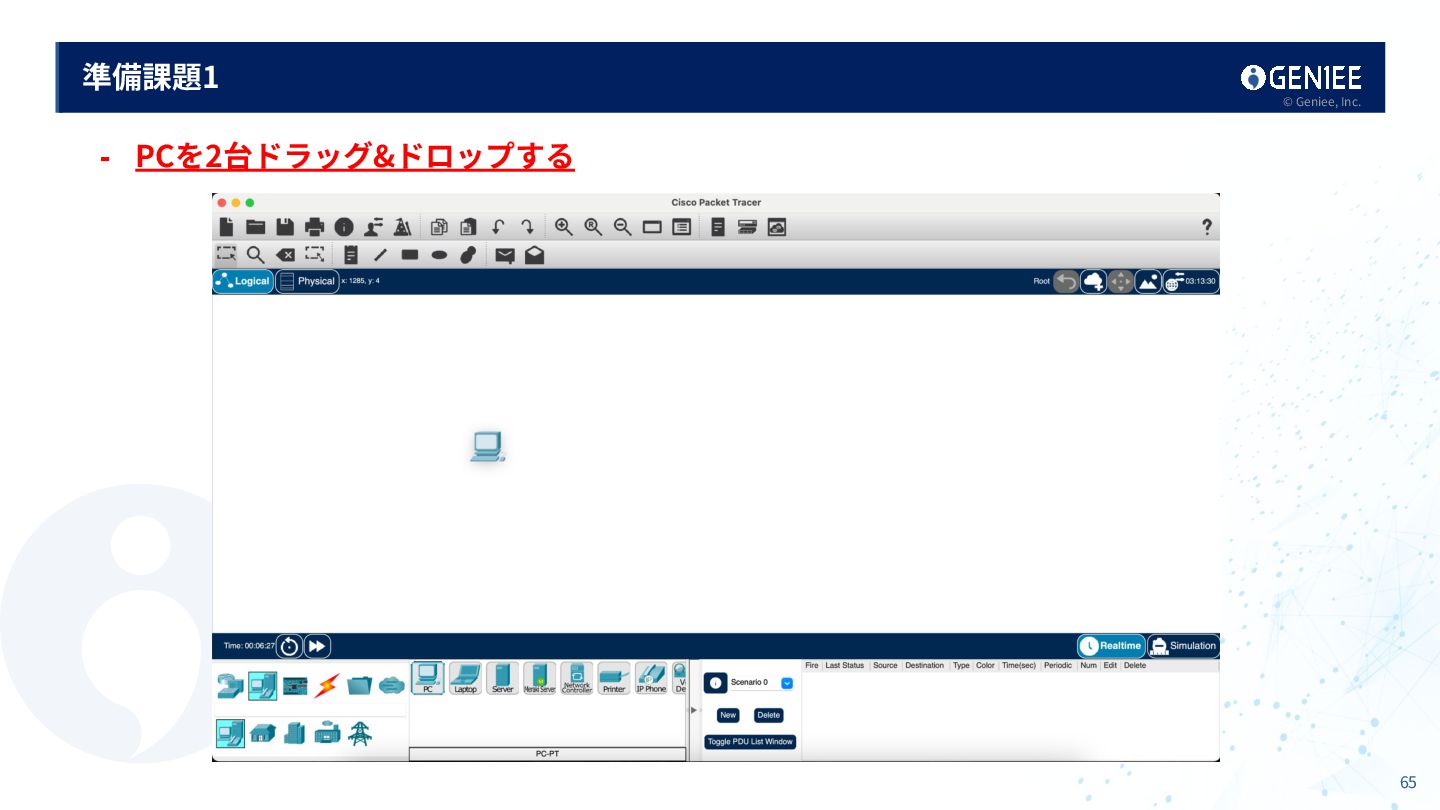

65. © Geniee, Inc. 65 準備課題1 - PCを2台ドラッグ&ドロップする

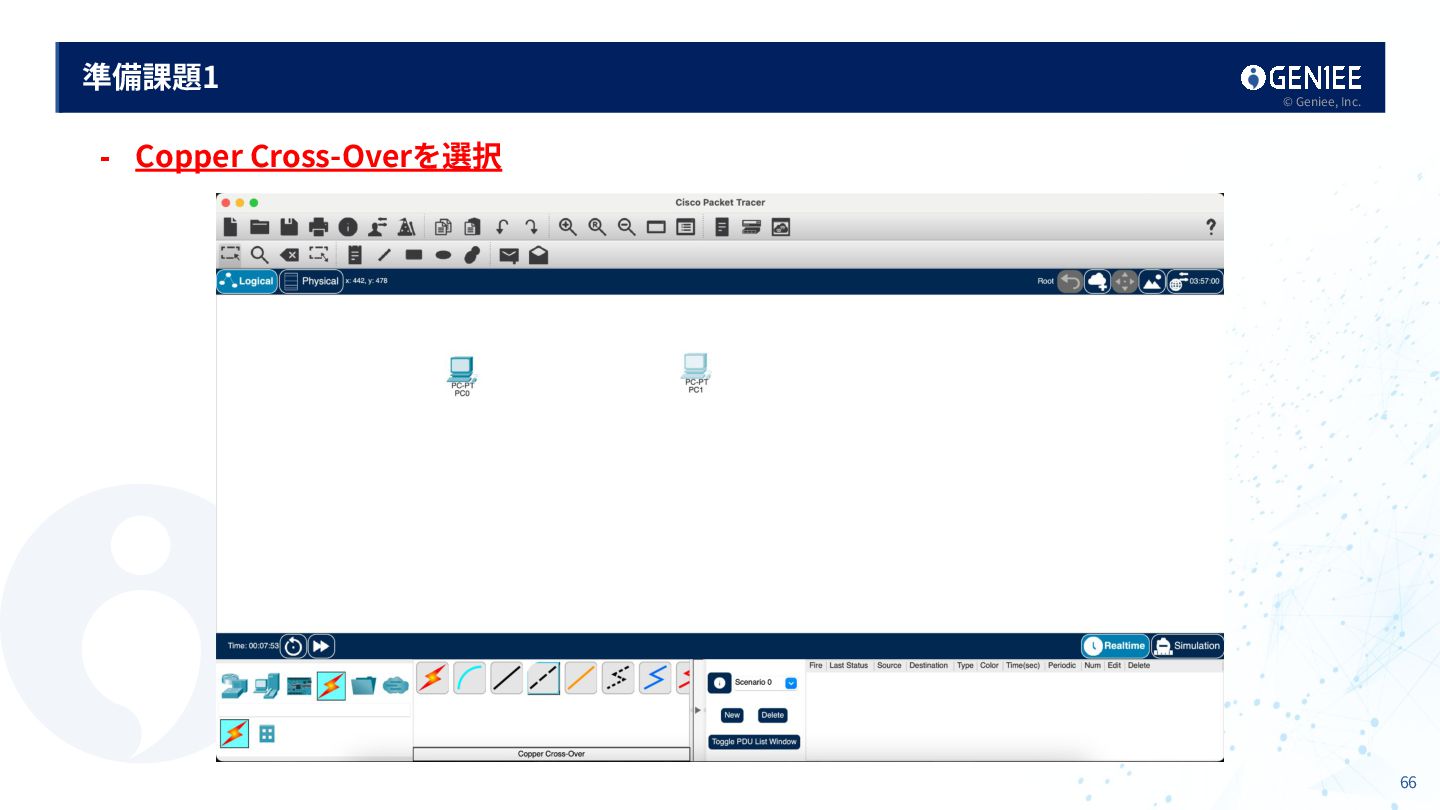

66. © Geniee, Inc. 66 準備課題1 - Copper Cross-Overを選択

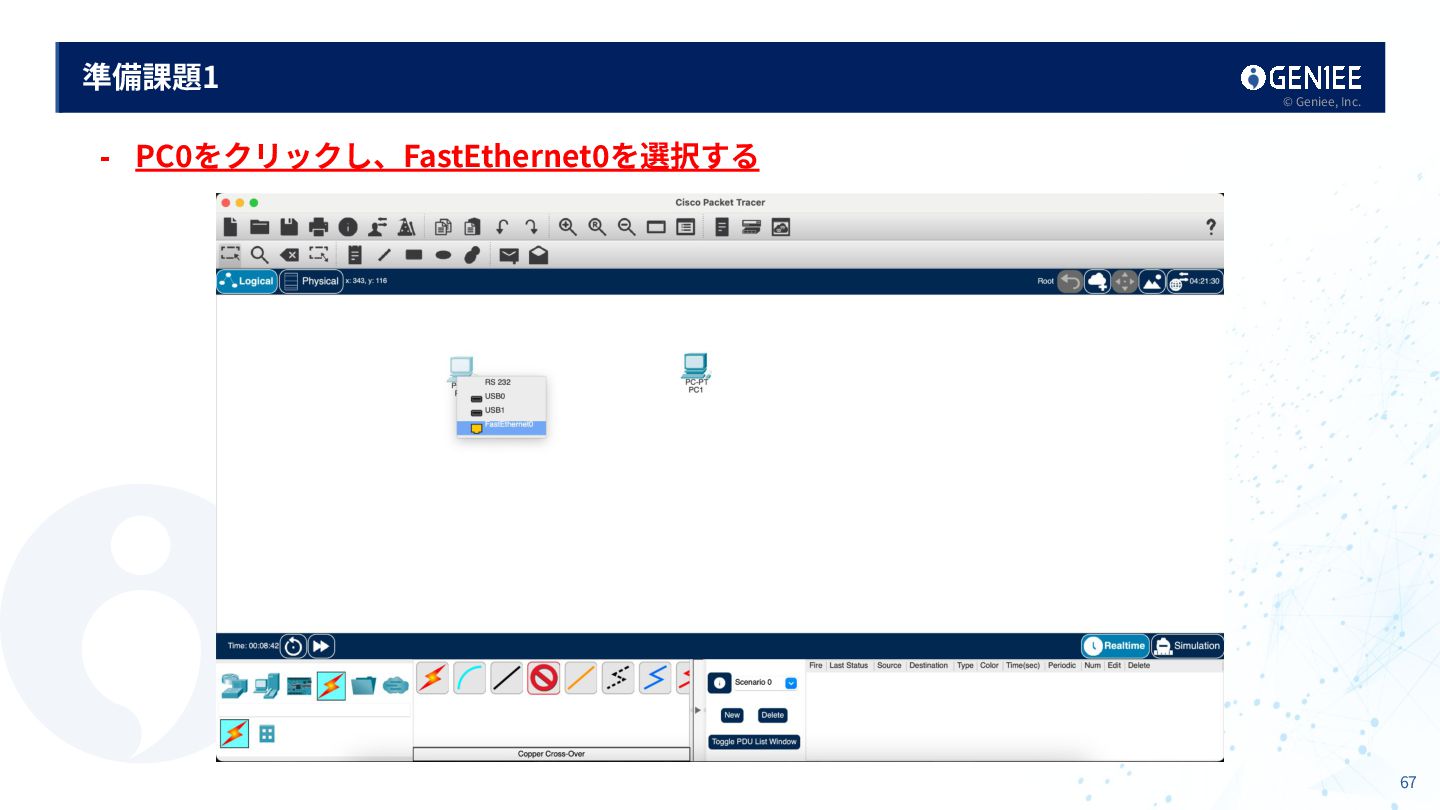

67. © Geniee, Inc. 67 準備課題1 - PC0をクリックし、FastEthernet0を選択する
68. © Geniee, Inc. 68 準備課題1 - PC1をクリックし、FastEthernet0を選択する。

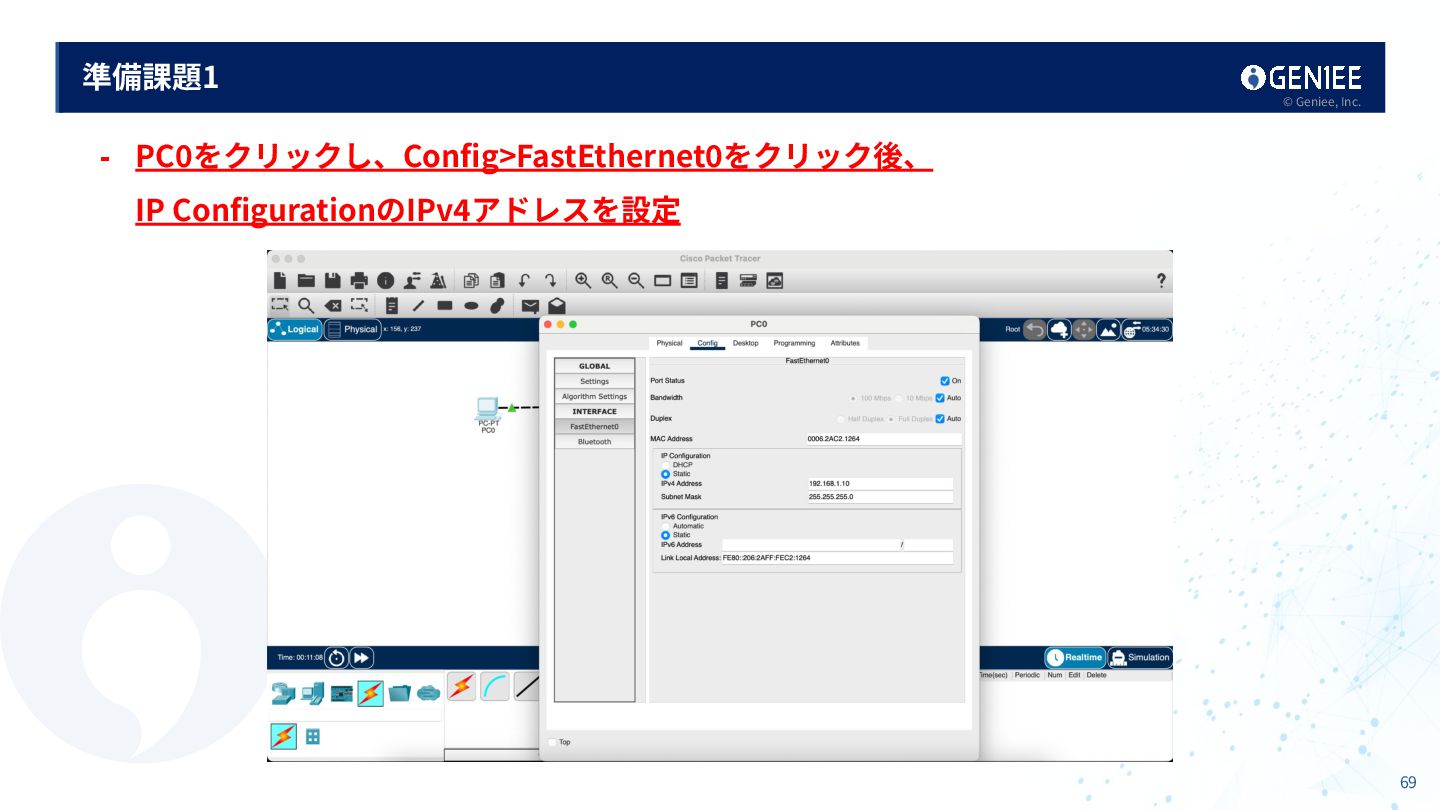

69. © Geniee, Inc. 69 準備課題1 - PC0をクリックし、Config>FastEthernet0をクリック後、 IP ConfigurationのIPv4アドレスを設定

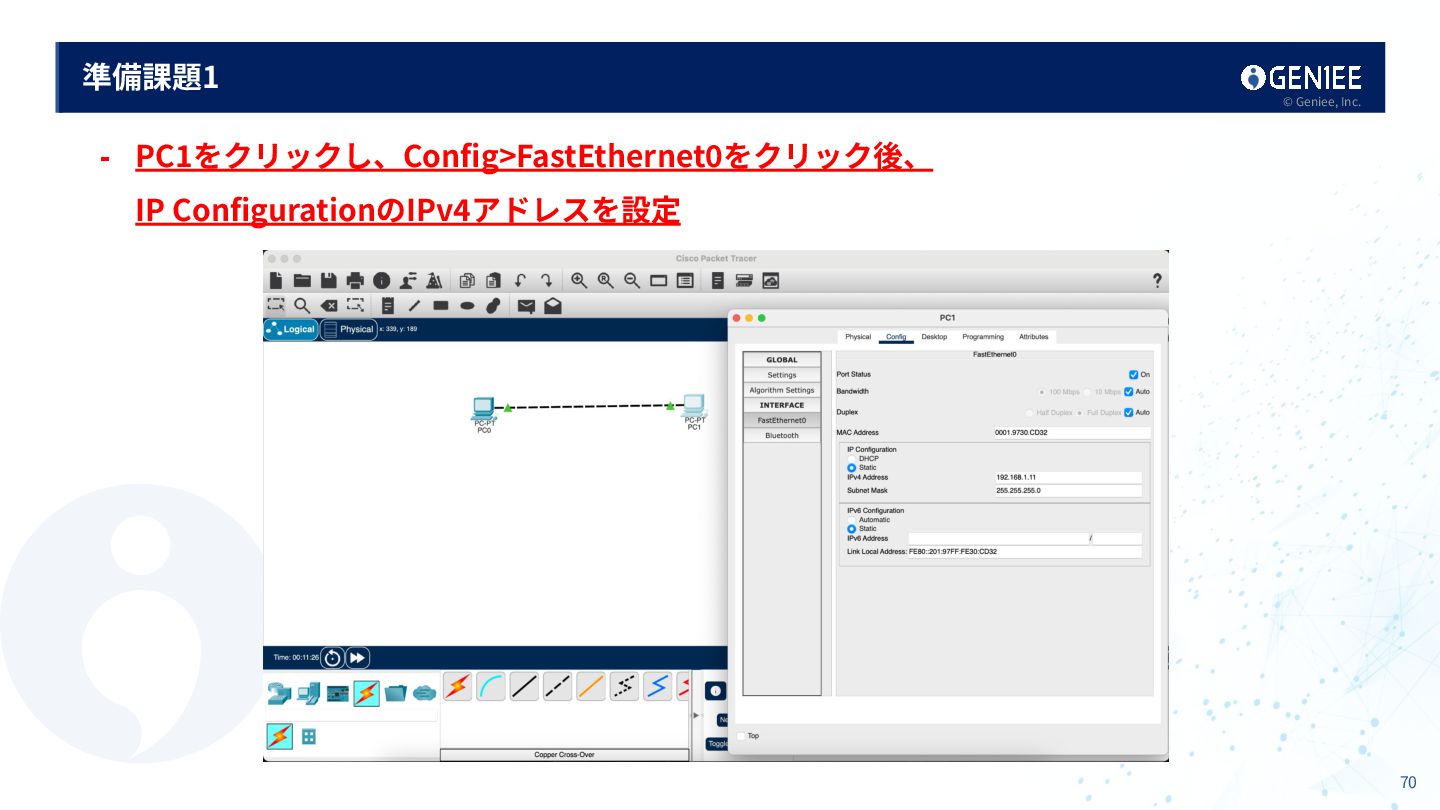

70. © Geniee, Inc. 70 準備課題1 - PC1をクリックし、Config>FastEthernet0をクリック後、 IP ConfigurationのIPv4アドレスを設定

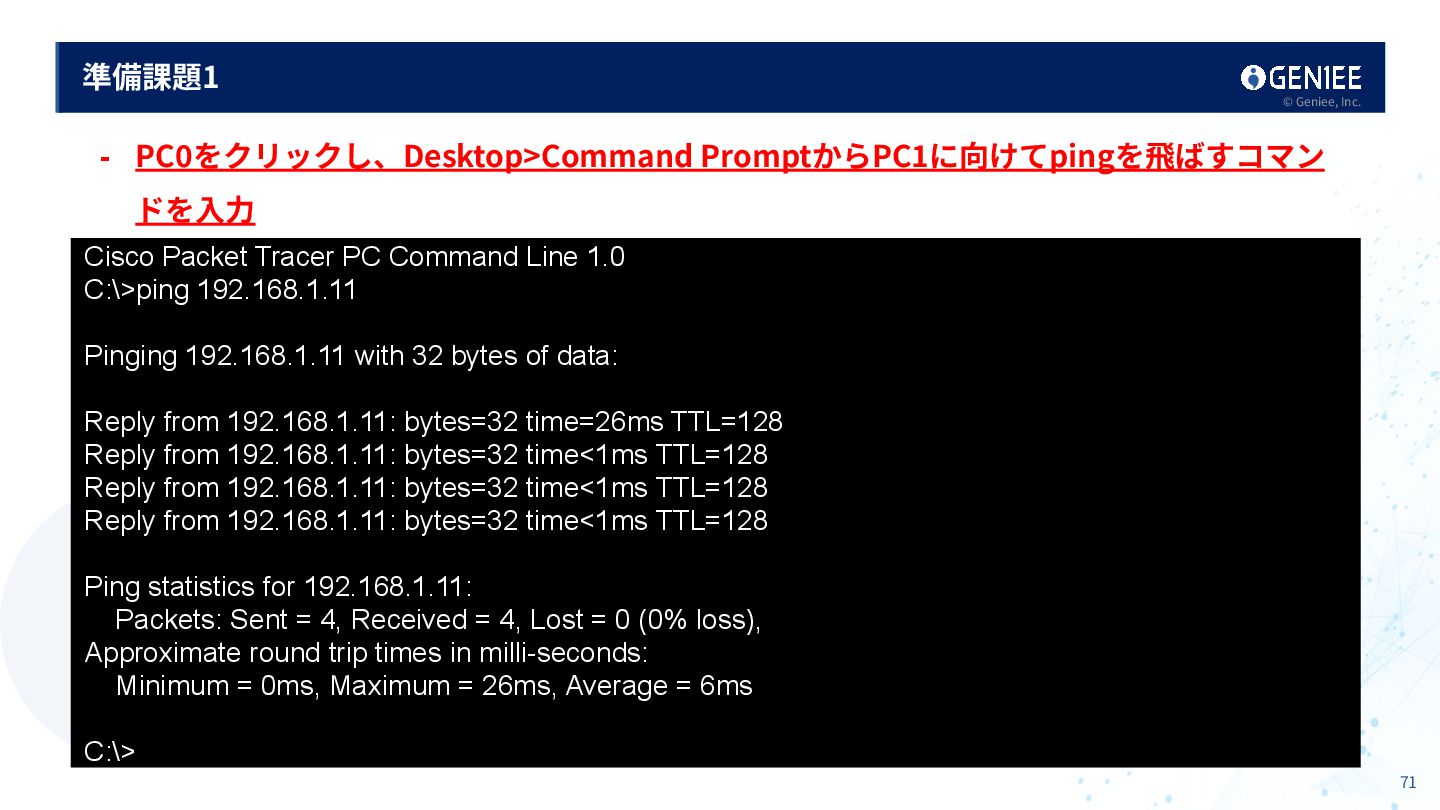

71. © Geniee, Inc. 71 準備課題1 - PC0をクリックし、Desktop>Command PromptからPC1に向けてpingを⾶ばすコマン ドを⼊⼒ Cisco Packet Tracer PC Command Line 1.0 C:\>ping 192.168.1.11 Pinging 192.168.1.11 with 32 bytes of data: Reply from 192.168.1.11: bytes=32 time=26ms TTL=128 Reply from 192.168.1.11: bytes=32 time<1ms TTL=128 Reply from 192.168.1.11: bytes=32 time<1ms TTL=128 Reply from 192.168.1.11: bytes=32 time<1ms TTL=128 Ping statistics for 192.168.1.11: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 26ms, Average = 6ms C:\>

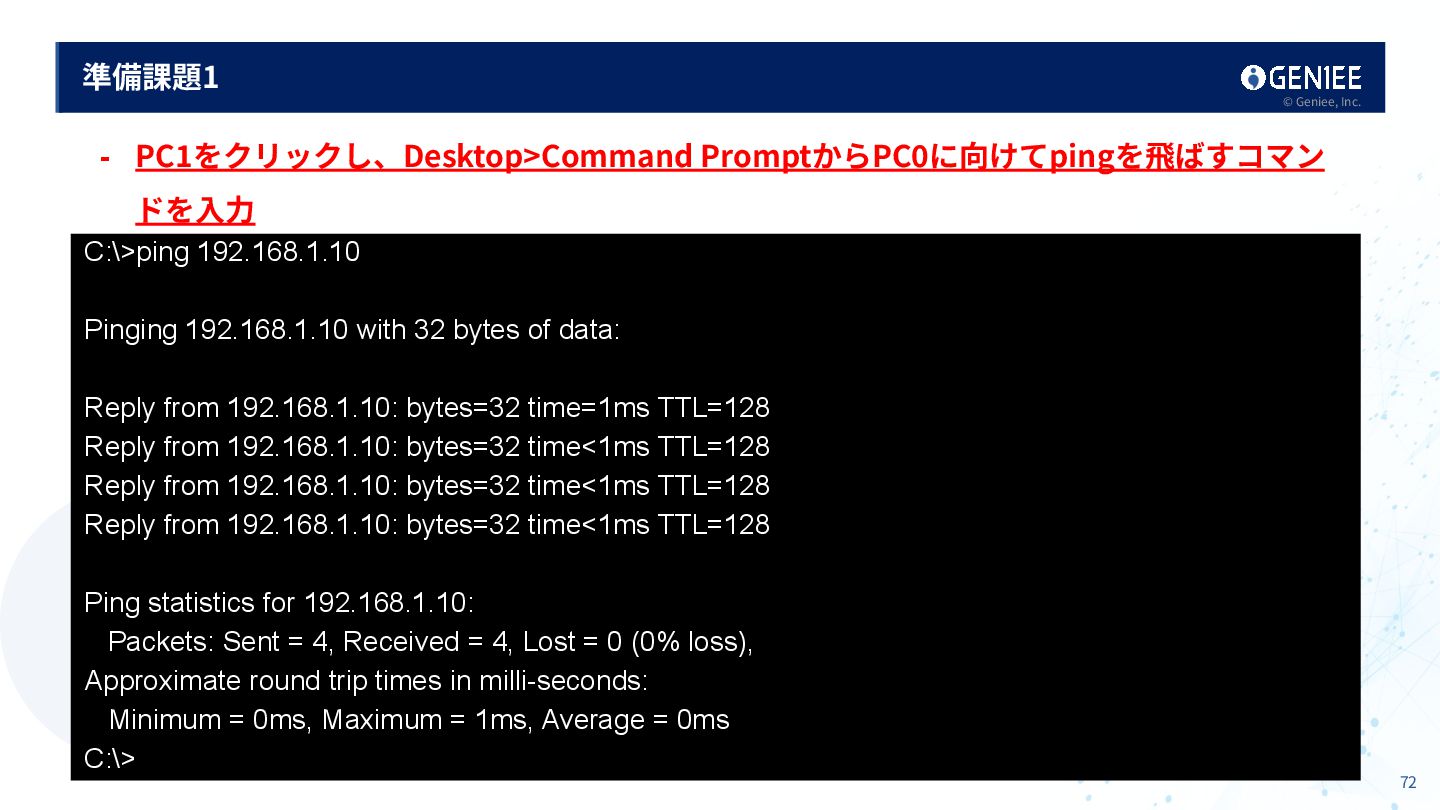

72. © Geniee, Inc. 72 準備課題1 - PC1をクリックし、Desktop>Command PromptからPC0に向けてpingを⾶ばすコマン ドを⼊⼒ C:\>ping 192.168.1.10 Pinging 192.168.1.10 with 32 bytes of data: Reply from 192.168.1.10: bytes=32 time=1ms TTL=128 Reply from 192.168.1.10: bytes=32 time<1ms TTL=128 Reply from 192.168.1.10: bytes=32 time<1ms TTL=128 Reply from 192.168.1.10: bytes=32 time<1ms TTL=128 Ping statistics for 192.168.1.10: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 1ms, Average = 0ms C:\>
73. 演習問題
74. © Geniee, Inc. 74 準備課題1 : 基本通信確認（Ping） PCを2つそれぞれ直接接続し、それぞれのPCでお互いにpingが成功することを確認しなさい PC名 PC1 PC2 IPアドレス 192.168.1.10 192.168.1.11 サブネット マスク 255.255.255.0 255.255.255.0 デフォルトゲー トウェイ なし なし

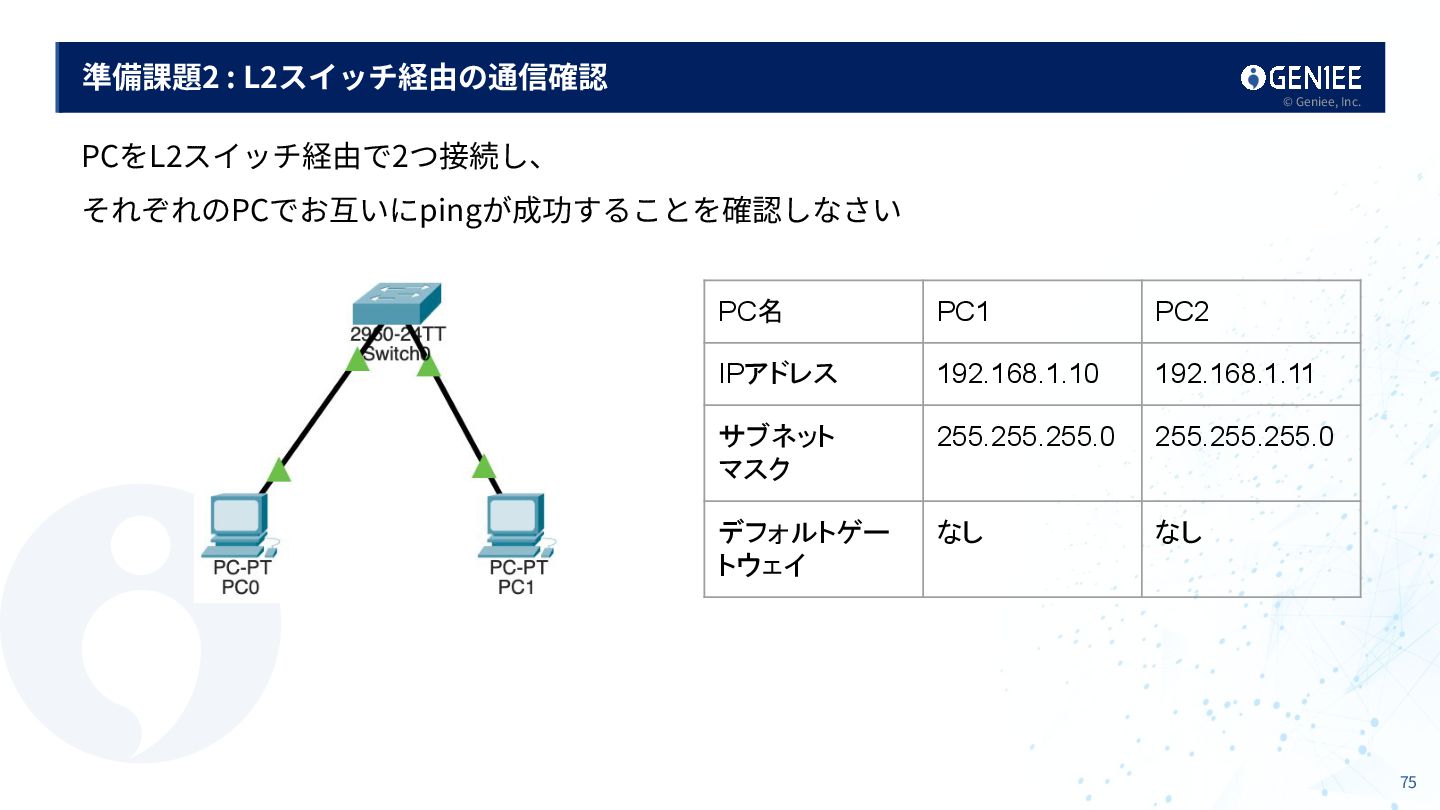

75. © Geniee, Inc. 75 準備課題2 : L2スイッチ経由の通信確認 PCをL2スイッチ経由で2つ接続し、 それぞれのPCでお互いにpingが成功することを確認しなさい PC名 PC1 PC2 IPアドレス 192.168.1.10 192.168.1.11 サブネット マスク 255.255.255.0 255.255.255.0 デフォルトゲー トウェイ なし なし

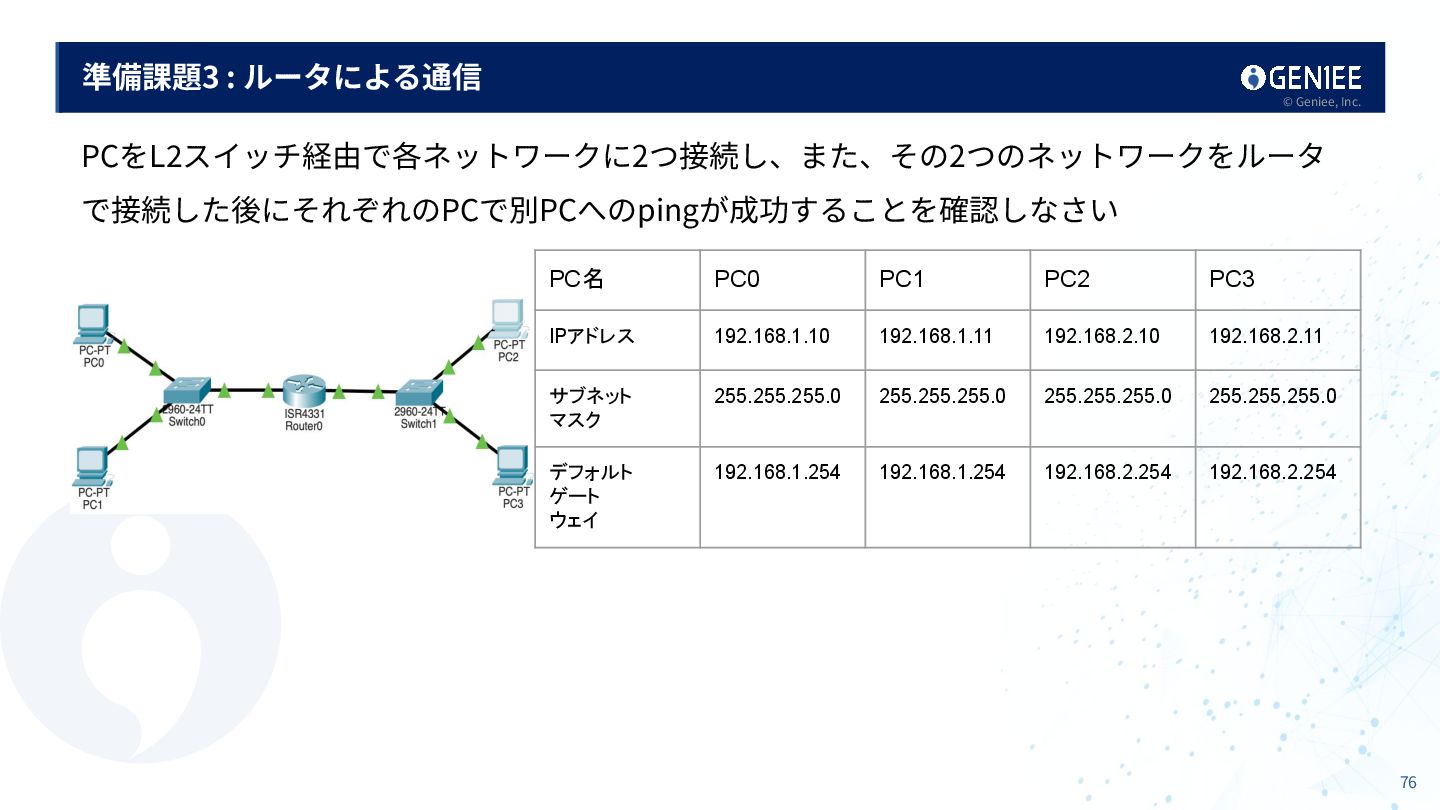

76. © Geniee, Inc. 76 準備課題3 : ルータによる通信 PCをL2スイッチ経由で各ネットワークに2つ接続し、また、その2つのネットワークをルータ で接続した後にそれぞれのPCで別PCへのpingが成功することを確認しなさい PC名 PC0 PC1 PC2 PC3 IPアドレス 192.168.1.10 192.168.1.11 192.168.2.10 192.168.2.11 サブネット マスク 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 デフォルト ゲート ウェイ 192.168.1.254 192.168.1.254 192.168.2.254 192.168.2.254

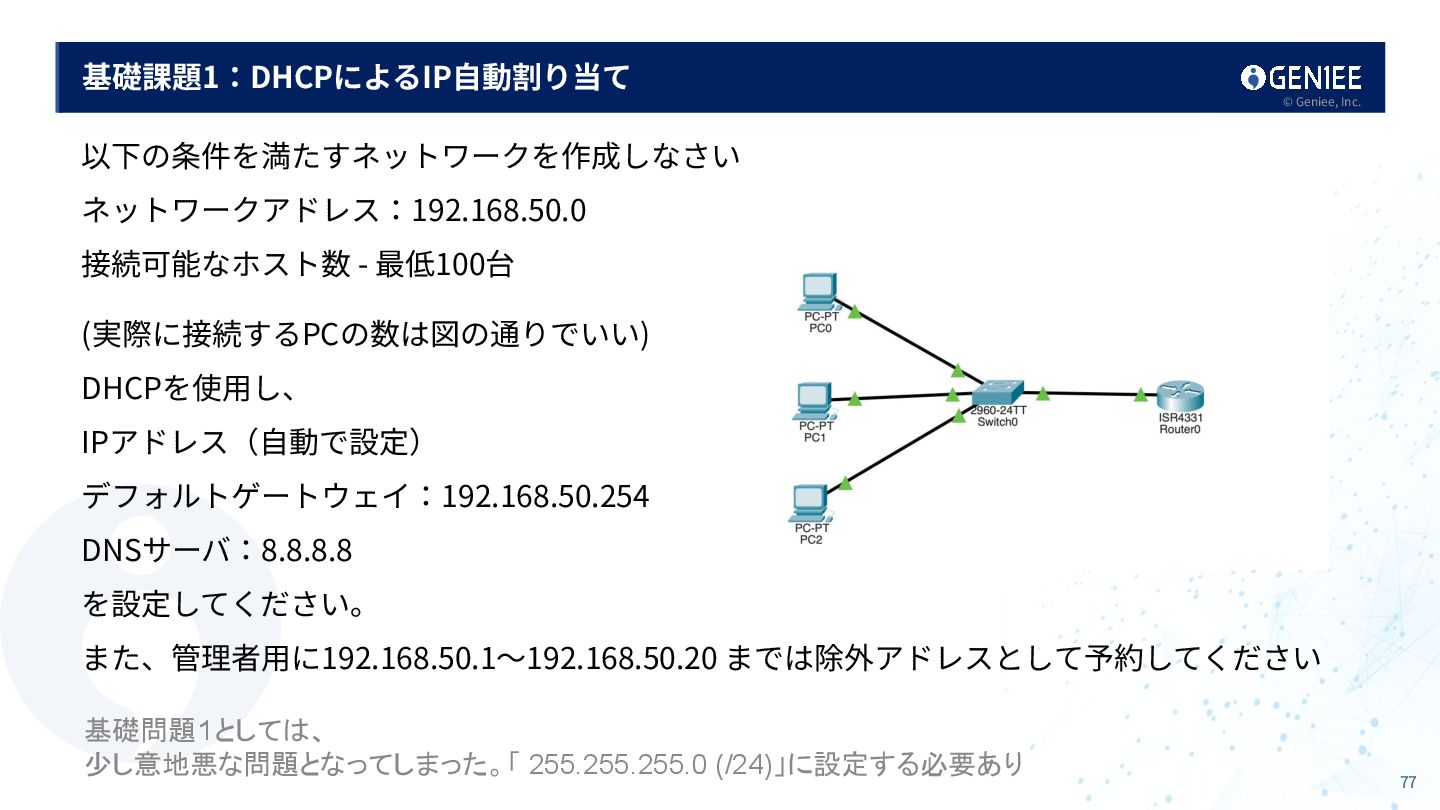

77. © Geniee, Inc. 77 基礎課題1：DHCPによるIP⾃動割り当て 以下の条件を満たすネットワークを作成しなさい ネットワークアドレス：192.168.50.0 接続可能なホスト数 - 最低100台 (実際に接続するPCの数は図の通りでいい) DHCPを使⽤し、 IPアドレス（⾃動で設定） デフォルトゲートウェイ：192.168.50.254 DNSサーバ：8.8.8.8 を設定してください。 また、管理者⽤に192.168.50.1〜192.168.50.20 までは除外アドレスとして予約してください 基礎問題1としては、 少し意地悪な問題となってしまった。「 255.255.255.0 (/24)」に設定する必要あり

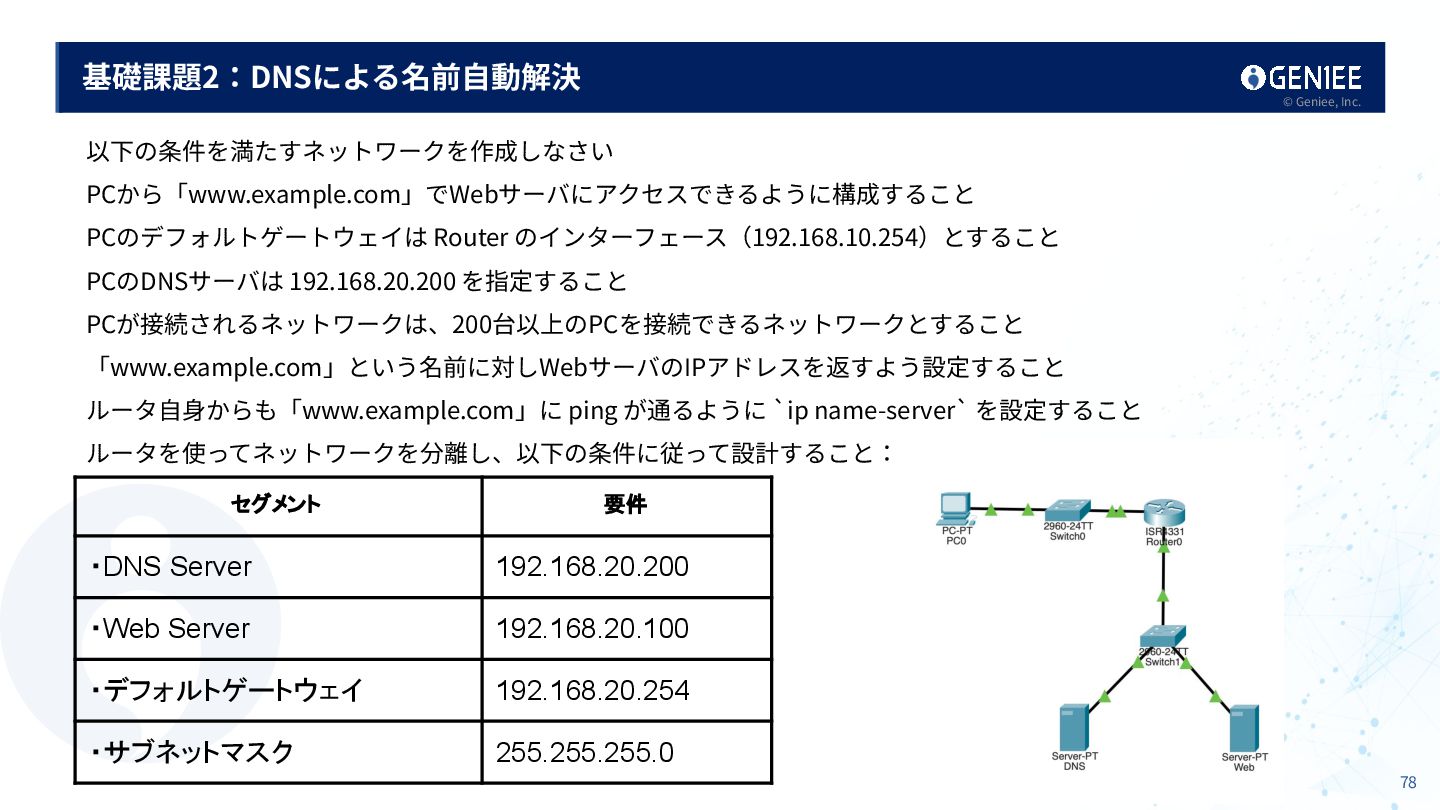

78. © Geniee, Inc. 78 基礎課題2：DNSによる名前⾃動解決 以下の条件を満たすネットワークを作成しなさい PCから「www.example.com」でWebサーバにアクセスできるように構成すること PCのデフォルトゲートウェイは Router のインターフェース（192.168.10.254）とすること PCのDNSサーバは 192.168.20.200 を指定すること PCが接続されるネットワークは、200台以上のPCを接続できるネットワークとすること 「www.example.com」という名前に対しWebサーバのIPアドレスを返すよう設定すること ルータ⾃⾝からも「www.example.com」に ping が通るように `ip name-server` を設定すること ルータを使ってネットワークを分離し、以下の条件に従って設計すること： セグメント 要件 ・DNS Server 192.168.20.200 ・Web Server 192.168.20.100 ・デフォルトゲートウェイ 192.168.20.254 ・サブネットマスク 255.255.255.0

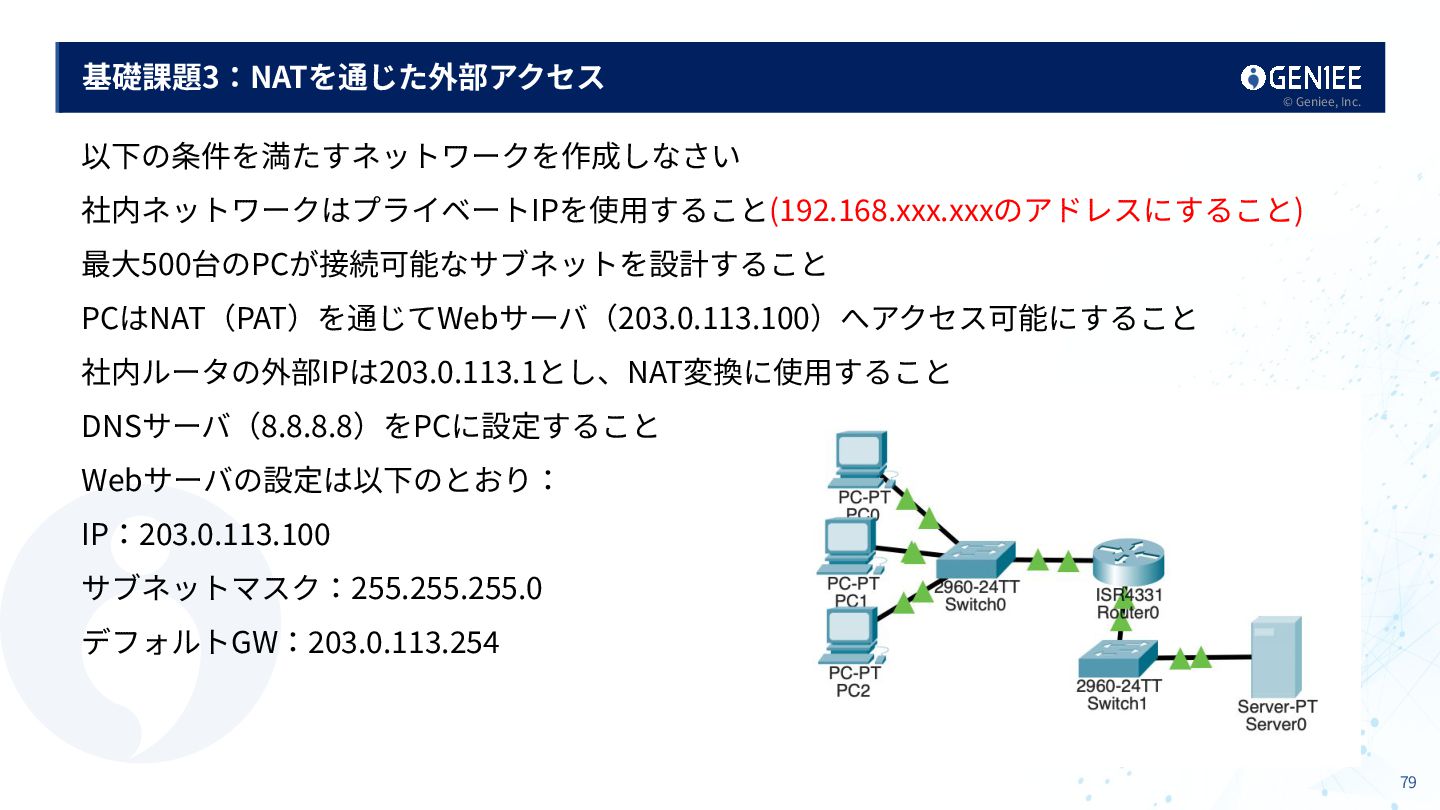

79. © Geniee, Inc. 79 基礎課題3：NATを通じた外部アクセス 以下の条件を満たすネットワークを作成しなさい 社内ネットワークはプライベートIPを使⽤すること(192.168.xxx.xxxのアドレスにすること) 最⼤500台のPCが接続可能なサブネットを設計すること PCはNAT（PAT）を通じてWebサーバ（203.0.113.100）へアクセス可能にすること 社内ルータの外部IPは203.0.113.1とし、NAT変換に使⽤すること DNSサーバ（8.8.8.8）をPCに設定すること Webサーバの設定は以下のとおり： IP：203.0.113.100 サブネットマスク：255.255.255.0 デフォルトGW：203.0.113.254

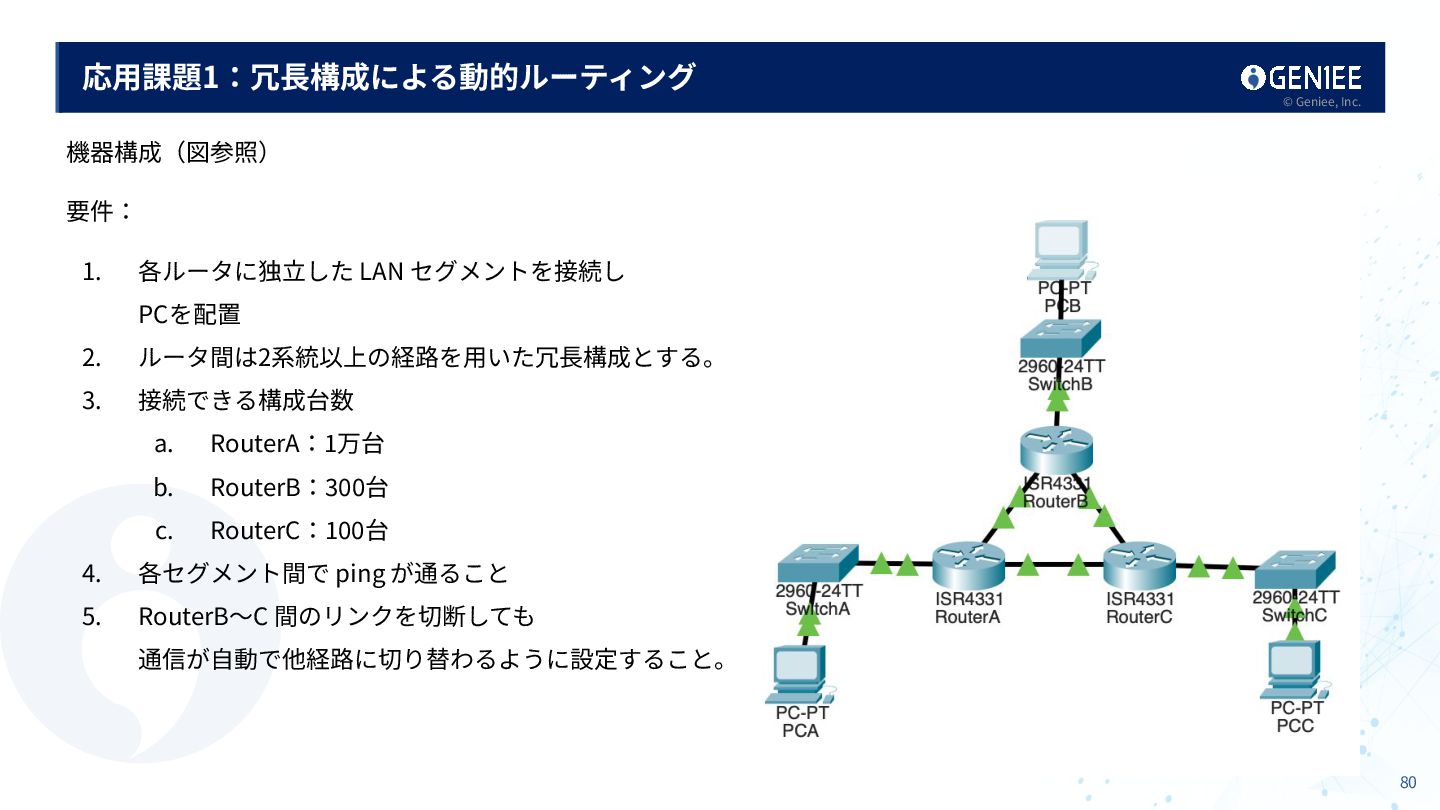

80. © Geniee, Inc. 80 応⽤課題1：冗⻑構成による動的ルーティング 機器構成（図参照） 要件： 1. 各ルータに独⽴した LAN セグメントを接続し PCを配置 2. ルータ間は2系統以上の経路を⽤いた冗⻑構成とする。 3. 接続できる構成台数 a. RouterA：1万台 b. RouterB：300台 c. RouterC：100台 4. 各セグメント間で ping が通ること 5. RouterB〜C 間のリンクを切断しても 通信が⾃動で他経路に切り替わるように設定すること。

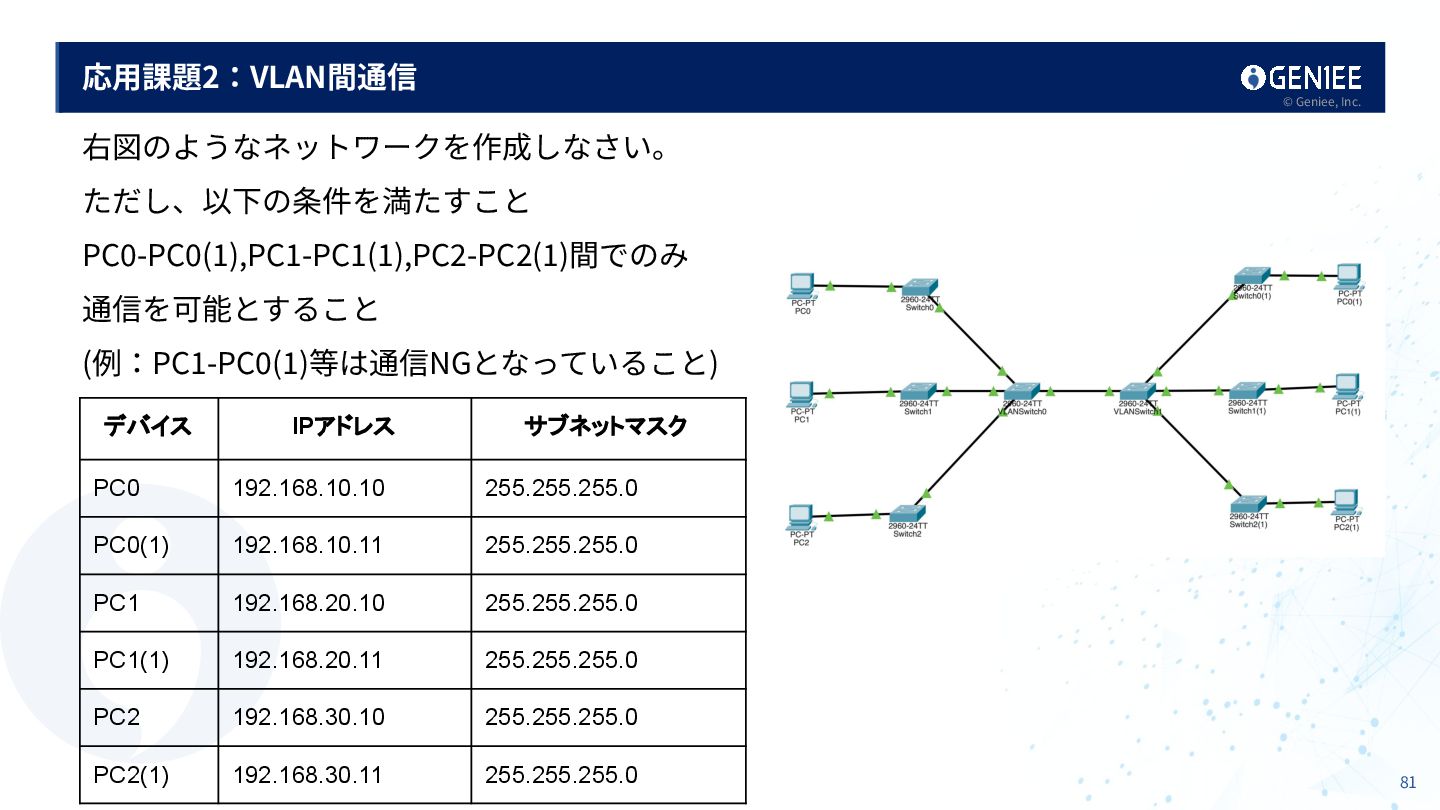

81. © Geniee, Inc. 81 応⽤課題2：VLAN間通信 右図のようなネットワークを作成しなさい。 ただし、以下の条件を満たすこと PC0-PC0(1),PC1-PC1(1),PC2-PC2(1)間でのみ 通信を可能とすること (例：PC1-PC0(1)等は通信NGとなっていること) デバイス IPアドレス サブネットマスク PC0 192.168.10.10 255.255.255.0 PC0(1) 192.168.10.11 255.255.255.0 PC1 192.168.20.10 255.255.255.0 PC1(1) 192.168.20.11 255.255.255.0 PC2 192.168.30.10 255.255.255.0 PC2(1) 192.168.30.11 255.255.255.0
82. 補⾜資料

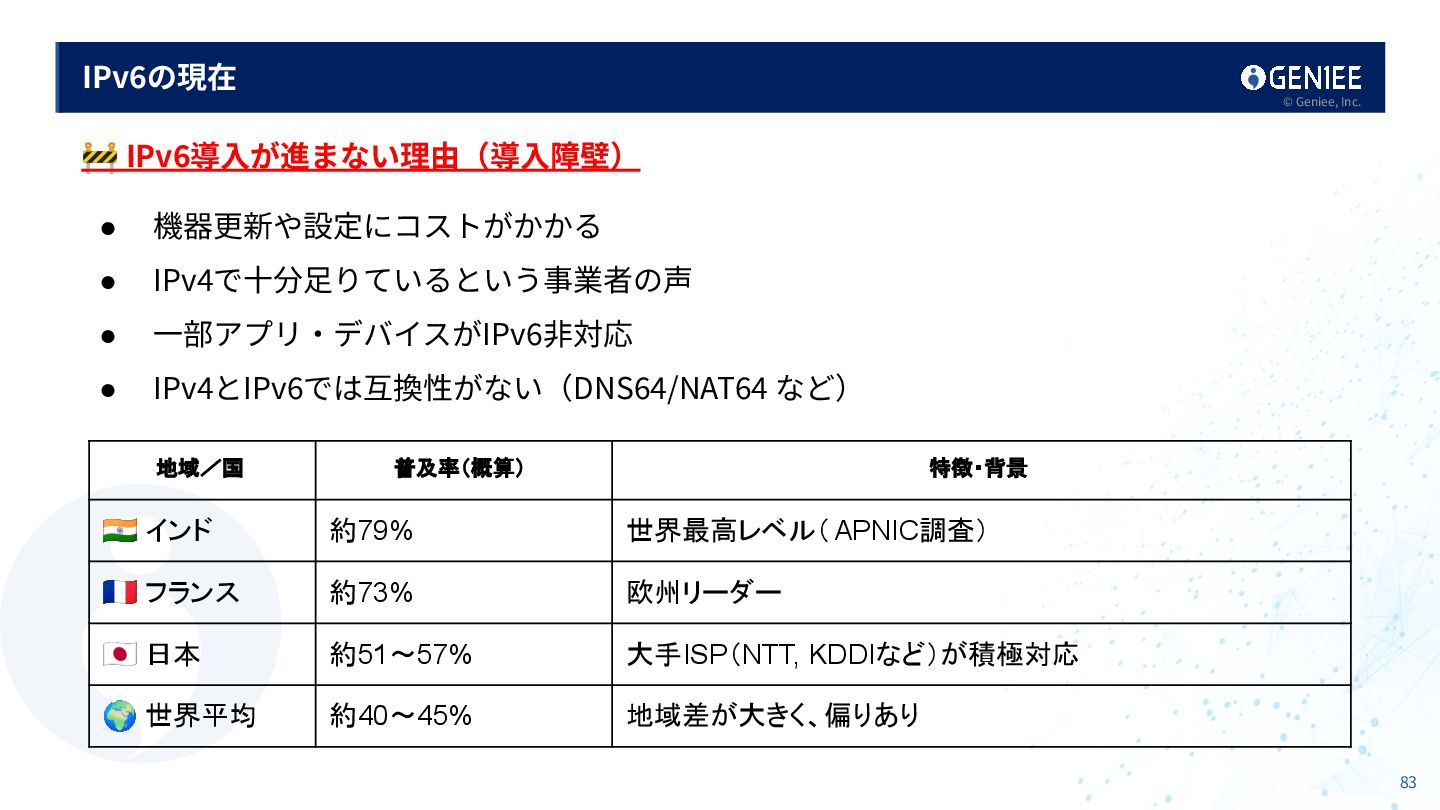

83. © Geniee, Inc. 83 IPv6の現在 🚧 IPv6導⼊が進まない理由（導⼊障壁） • 機器更新や設定にコストがかかる • IPv4で⼗分⾜りているという事業者の声 • ⼀部アプリ‧デバイスがIPv6⾮対応 • IPv4とIPv6では互換性がない（DNS64/NAT64 など） 地域／国 普及率（概算） 特徴・背景 󰏝 インド 約79% 世界最高レベル（APNIC調査） 󰏃 フランス 約73% 欧州リーダー 󰏦 日本 約51〜57% 大手ISP（NTT, KDDIなど）が積極対応 🌍 世界平均 約40〜45% 地域差が大きく、偏りあり
