今使える、IoT向け無線ネットワークとAWSアーキテクチャー

2023年4月26日開催『JAWS-UG IoT専門支部「Amazon絡みの無線通信を学ぼう」』で、ソラコム松下(max)が発表した資料です。

Transcript

1. 今使える、IoT向け無線ネットワークと
   AWSアーキテクチャー
   Apr. 26, 2023
   JAWS-UG IoT 専門支部
   JAWS-UG IoT 専門支部
   松下 享平 (Max) ソラコム


   View Slide

2. 自己紹介
   株式会社ソラコム / テクノロジー・エバンジェリスト
   松下 享平 (まつした こうへい) “Max”
   静岡県民 🗻 新幹線通勤族 🚅
   講演や執筆を中心に活動、登壇回数500以上/累計
   好きな言葉「論よりコード」
   好きなAWSサービス: AWS IoT Core
   AWS ヒーロー (2020年～)


   View Slide

3. IoT で利用できる通信技術
   Wi-Fi
   PAN
   BLE, ZigBee, Wi-SUN
   LPWA
   LoRaWAN, Sigfox
   LTE-M, NB-IoT
   通信距離
   10m 30m 1km 10km
   消費電流
   100mA
   20mA
   通信速度
   100bps
   1kbps
   1Mbps
   10Mbps
   450Mbps
   NFC
   RFID
   5G
   セルラー
   3G, LTE(4G)
   近距離
   《 中継パターン 》
   長距離
   《 直接パターン 》


   View Slide

4. IoT ネットワークとは？
   IoT デバイス (= 現場) とクラウドをつなげ、通信経路確保する。
   検討点:
   ➢ アクセスポイント／基地局までの通信特性、構成パターン
   ➢ 敷設と維持費用
   CPU や
   マイコン
   通信
   モジュール
   クラウド
   IoT デバイス
   ISPや
   バックエンド
   システム
   基地局や
   接続点
   中継器
   ゲートウェイ
   中継パターン
   IoT ネットワーク
   直接パターン
   例) Wi-Fi 例) FTTx
   例) LTE
   フィールド
   ネットワーク
   アクセス
   ネットワーク
   アクセスネットワーク


   View Slide

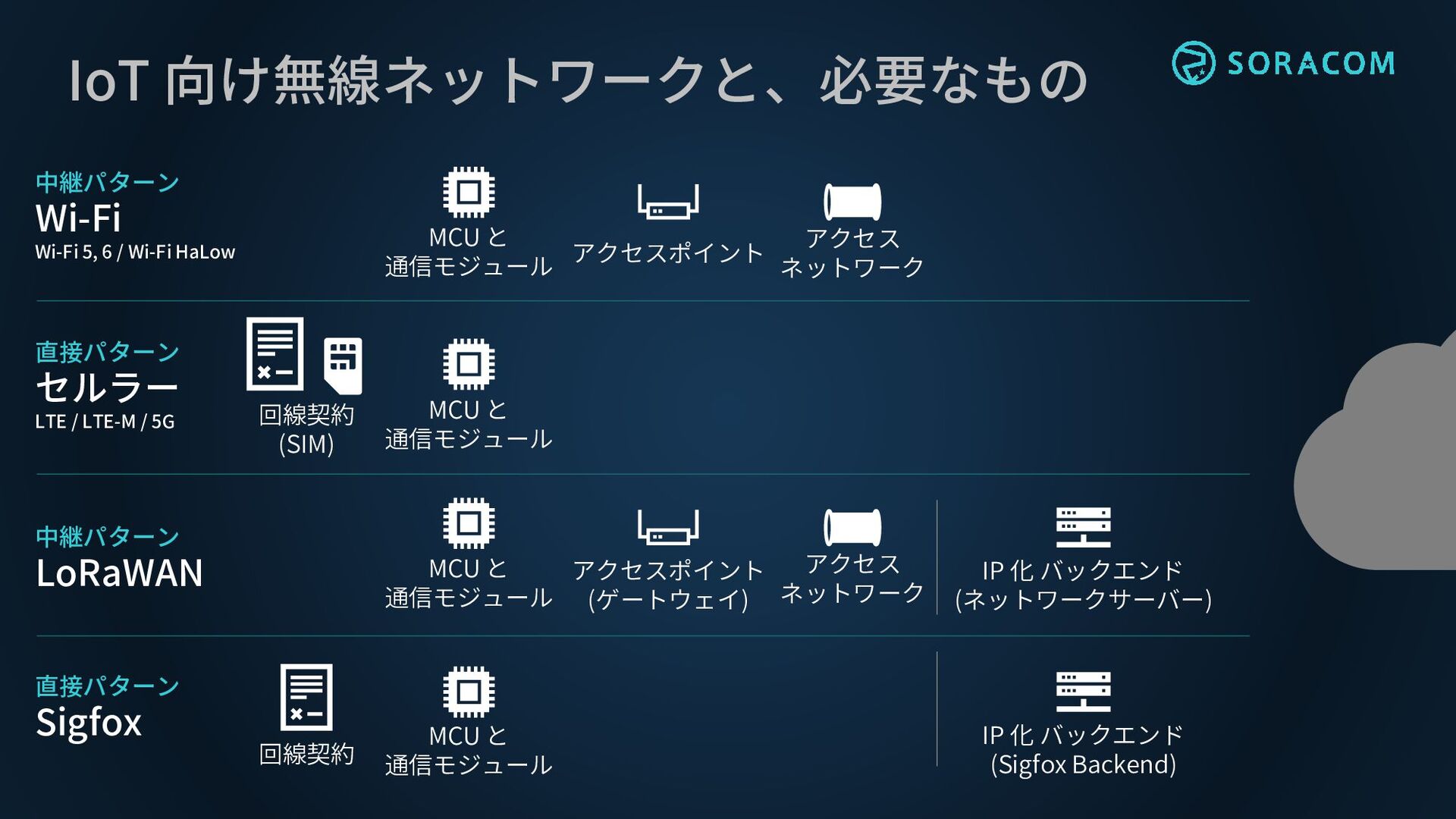

5. IoT 向け無線ネットワークと、必要なもの
   中継パターン
   Wi-Fi
   Wi-Fi 5, 6 / Wi-Fi HaLow
   直接パターン
   セルラー
   LTE / LTE-M / 5G
   中継パターン
   LoRaWAN
   直接パターン
   Sigfox
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   アクセスポイント
   アクセスポイント
   (ゲートウェイ)
   アクセス
   ネットワーク
   アクセス
   ネットワーク
   IP 化 バックエンド
   (ネットワークサーバー)
   IP 化 バックエンド
   (Sigfox Backend)
   回線契約
   (SIM)
   回線契約


   View Slide

6. AWS 接続に必要な「認証情報とライブラリ」
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   MCU と
   通信モジュール
   アクセスポイント
   アクセスポイント
   (ゲートウェイ)
   アクセス
   ネットワーク
   アクセス
   ネットワーク
   IP 化 バックエンド
   (ネットワークサーバー)
   IP 化 バックエンド
   (Sigfox Backend)
   回線契約
   (SIM)
   回線契約
   認証情報と
   ライブラリ
   認証情報と
   ライブラリ
   認証情報と
   ライブラリ
   認証情報と
   ライブラリ
   ネットワークサーバー
   接続情報
   中継パターン
   Wi-Fi
   Wi-Fi 5, 6 / Wi-Fi HaLow
   直接パターン
   セルラー
   LTE / LTE-M / 5G
   中継パターン
   LoRaWAN
   直接パターン
   Sigfox


   View Slide

7. 中継パターン・直接パターン
   中継パターン
   近距離通信をクラウドとつなげるパターン
   (例: BLE → クラウド)
   ➢ アクセスポイントとアクセスネットワークが不可欠
   (= 敷設や維持運用、別の回線契約が発生)
   直接パターン
   現場側の構成要素を減らせるパターン
   ➢ 回線契約が不可欠
   共通：認証情報とライブラリ(SDK)
   ➢ 「IP化」する場所にインストール


   View Slide

8. AWS IoT Core for LoRaWAN とは？
   フルマネージドの LoRaWAN ネットワークサーバー(LNS)
   ➢ LNS の構築・運用と、AWS IoT Core との連携確立の手間を削減
   中継パターン
   LoRaWAN MCU と
   通信モジュール
   アクセスポイント
   (ゲートウェイ)
   アクセス
   ネットワーク
   ネットワークサーバー
   接続情報
   AWS IoT Core for LoRaWAN
   AWS IoT Core と統合済み


   View Slide

9. プロトコルと構築可能なアーキテクチャで
   見るサービスの違い
   AWS SDK
   • 使用プロトコルは HTTPS
   • AWS サービスに対し、直接アクセスしてデータ保存や呼び出しをする
   ※ AWS IoT Device SDK は AWS IoT Core との通信実装を支援
   Amazon API Gateway
   • 受け入れ可能なプロトコルは HTTPS、WSS
   • リクエストの流し先は単一サービス
   • 振り分け等は Lambda 関数や後続サービスで実装する、直列型アーキテクチャー
   AWS IoT Core
   • 受け入れ可能なプロトコルは HTTPS、WSS、MQTTS
   • リクエストの流し先は複数サービス
   • 条件に応じてメッセージをルーティングできる、並列型アーキテクチャー (Fanout)


   View Slide

10. Amazon S3
    マイコン等
    AWS IoT Core による Fanout パターンは
    スモールスタートしやすい
    AWS IoT Core Amazon Kinesis
    Data Firehose
    Amazon DynamoDB
    Aに影響なく
    BやCを追加・削除
    他のサービス
    IoT ビジネスの要求と共に
    拡張ができる
    AWS Cloud
    ルール
    A
    ルール
    B
    ルール
    C


    View Slide

11. View Slide

12. #AWSIoTExpressLink
    #ESP32
    #技適特例申請
    https://github.com/aws-events/aws-dev-day-tokyo-2023-cfp/issues/75
    👍


    View Slide

13. IoTの「つなぐ」を簡単に
    You Create. We Connect.


    View Slide
