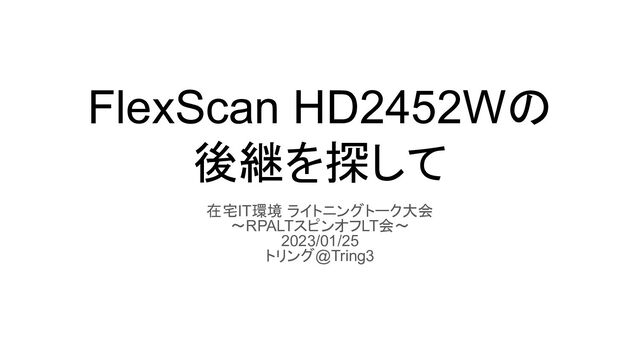

  1. FlexScan HD2452Wの 後継を探して 在宅IT環境 ライトニングトーク大会 ~RPALTスピンオフLT会~ 2023/01/25 トリング@Tring3

  2. ▪目次 1. 自己紹介 2. 現在のマイデスク 3. ディスプレイ遍歴①FlexScan HD2452W 4. ディスプレイ遍歴②FlexScan

    EV2785 5. ディスプレイ遍歴③DELL U4021QW 6. 自分がディスプレイを選ぶ際の決め手 7. トラップ①USB 4とThunderbolt 4の違い 8. トラップ②M1Macの外部ディスプレイ接続 9. 液晶ディスプレイを複数台設置する際のオススメ機種 10. おわり 2
  3. ▪1.自己紹介 トリングさん(@Tring3) - TwitterではCATV会社のMSO勤務。お客様相 談室にて仕事をしている、という設定 - 実際は現在Fintechの会社で、情シスやコーポ レートIT周りの仕事をしています - 以前は出版社でオーディオの専門誌などを

    作っていました - 今年の目標 - 短い1件の投稿も、よく練って書くようにする - 丁寧な情報発信を心がける 3
  4. ▪2.現在のマイデスク 今日は、このデスクトップ環境に至るまでのディスプレイ 選びの話をします。 ▪現在の主な使用アイテム - 社用ノート PC - MacBookPro(M1Pro) -

    プライベートデスクトップ PC - Lian-Li PC-C50 (HTPCケース) - ASUS ROG STRIX Z370-G (Windows10) - 液晶ディスプレイ - DELL U4021QW - モニターアーム - ハーマンミラー CBS Flo Black - キーボード - FILCO Majestouch Convertible 2 茶軸 (FKBC108M/JB2) - マウス - Logicool MX Anywhere 3 - 電気スタンド - 山田照明 Z-LIGHT Z-58B - 昇降式デスク - オカムラ ストライカー スイフト ラウンドタイプ W1400 - オフィスチェア - オカムラ コンテッサ セコンダ - レポートパッド、手帳、ウォレット、 iPhoneケース等 - ブルックリン ミュージアムにてフレンチカーフでの オーダーメイド 4
  5. ▪3.ディスプレイ遍歴①FlexScan HD2452W 使用期間:2008年〜2020年 ▪メリット - 当時は先進だった 24.1インチで1900x1200の解像度 - PC2台(DVI/VGA)、HDMI接続2台、D端子、S端子と繋げられない 機器が無かった。

    VHSデッキから任天堂 Switchまで全対応 - PinPが出来てリモコンも付いていたため、 PCで作業をしながら子 画面でスポーツ中継等を見れた。ワンタッチで切替可能 ▪デメリット - 液晶パネルがVAパネルのため視野角が IPSパネルより狭かった - 完成度が高すぎて 10年以上使い続けてしまった - ここまで端子が豊富な液晶ディスプレイは現行モデルに無く、長く 使えば使うほど、乗換が困難になる 5
  6. ▪4.ディスプレイ遍歴②FlexScan EV2785 使用期間:2020年〜2022年(現行) ※自宅での利用終了後、現オフィスに私物ディスプレイとして持ち込み使用中 ▪メリット - 当初、27インチの4Kで国産モデルは EV2785だけだった - 長時間利用しても目が疲れにくい

    - 前モデルHD2452Wに比べて奥行きが約 2/3ほどサイズダウン。 狭小ベゼルのため 24型からのリプレイスも容易だった - USB Type-C経由でノートPCを充電しながら利用可能 ▪デメリット - 液晶パネルがIPSになったが、100%の等倍だと文字が細かすぎ て見えづらい - リモコンが無く、 PinPではなくPbyPのみ対応。 上位モデルのEV3285はPbyPとPinPに両対応 - Type-Cの給電性能が60Wと力不足。(2018年1月発売のため) - USBアップストリームが USB Type-C兼用の1個となっておりで 2個 無いのが残念 6
  7. ▪5.ディスプレイ遍歴③DELL U4021QW U4021QW背面の様子。1はセキュ リティロックスロット(ケンジントン ロックの穴)、2は電源コネクター、3 と4はHDMIポート、5は DisplayPort、6はオーディオ出力、7 はThunderbolt 3(90 W)

    /DisplayPort、8はUSB Type-B アップストリームポート、9と11は USB Type-Aポート(USB 3.2 Gen2)、10はネットワークポート (RJ-45)、12はUSB-Cポート(USB 3.2 Gen2)、13はスタンド用ロック 穴、14は内蔵スピーカー 使用期間:2022年〜現行 ▪メリット - 5K×2K(5120x2160)という広大な作業領域 - 画角がほぼシネスコタイプ(横縦比率 2.35:1)のため黒帯ナシで映画を 再生可能。NetflixもAmazon Prime Videoも最適表示してくれる - PinPとPbyPに対応。区切る割合をプリセット選択可能。 80:20 / 75:25 / 50:50 / 25:75 / 20:80 という具合で、左右の画面入替もワンタッチ - USB Type-C給電は90W。Thunderbolt 4ケーブルで 2mまで離して現 在利用中 ▪デメリット - 画面が水平でなく湾曲している点に最初違和感を覚える。慣れが必要 だった - USBアップストリーム切替時にクセが有る。特に PbyP時 - 任天堂SwitchなどはフルHDのまま表示されるので表示が小さい。アッ プスケーリングして 4K対応にて表示させる必要あり - 本体重量が約 10kgのためモニターアーム搭載時は要対応確認 - ハイスペック過ぎるが故、モニター解像度が低い事を仕事が遅い理由 に出来なくなった 7
  8. ▪6.自分がディスプレイを選ぶ際の決め手 1. 視野角が広いか(IPSパネル or 有機EL) 2. 入力端子が豊富か 3. 最低でも4K以上の解像度で、27インチ以上 4.

    ノートPC接続時は90W 以上で給電出来るか 5. PinPまたはPbyP機能を搭載 6. 常時2台のPCを切替して使う場合は、USBアップストリーム2個、またはBluetooth 経由でキーボード&マウスの相互切替が出来れば便利 7. プライベートでも使う場合、リモコンが有れば尚良し 8
  9. ▪7.トラップ①USB 4とThunderbolt 4の違い USB Type-Cで給電しながら液晶ディスプレイを使いたい場合、 かつ1.0m以上の長尺ケーブルを使いたい場合。
 高くてもThunderbolt 4ケーブルを購入するのが「吉」。購入後の トラブルが少ないです。


 個人的にはIntel認証が付いている 下記6社どれかの Thunderbolt 4ケーブルを買うのがオススメ。
 1. Apple
 2. Belkin
 3. Cable Matters
 4. CalDigit
 5. OWC
 6. Plugable USB4 Gen 2x2 USB4 Gen 3x2 Thunderbolt 4 データの最大転送速度 20Gbps 40Gbps 40Gbps PCleの必要転送速度 - - 32Gbps ディスプレイの接続数 1台 1台 1台 (8K解像度) 2台 (4K解像度) 電力の最小出力 7.5W※ 7.5W※ 15W USBとの下位互換 必須 必須 必須 Thunderboltとの下位互 換 オプション オプション 必須 最大伝送距離 0.8m 0.8m 2.0m ※USB Power Delivery(USB PD)に非対応端子の場合 9 USB 4およびThunderbolt 4ケーブル仕様比較表
  10. ▪8.トラップ②M1Macの外部ディスプレイ接続 •会社から貸与されたMacがM1 MacBook Airだった場合
 1台しか外部ディスプレイに接続出来ない。MacBook用のドックを経 由したとしても液晶2枚への表示は出来ない。

 ※M1

    Proの場合は外部ディスプレイ2台まで
 ※M1 Maxの場合は外部ディスプレイ4台まで
 •実際に起きたトラブル

 実際に今まで液晶3台で使えていたのに2台までしか表示されないと いうトラブルが社内で発生。原因は私物MacはCPUがM1Maxだった が、会社貸与のMacがM1Proだったため。
 ※MacBook本体を閉じてクラムシェルモードにしてもダメだった

 ウルトラワイド1台ではなく、液晶2台/3台で使いたい場合はMacの CPU選び(確認)が実は大事です!
 10
  11. ▪9.液晶ディスプレイを複数台設置する際のオススメ機種 ポートとスロット: 1. セキュリティ ロックスロット (Kensingtonセキュリティ スロッ ト™に基づく) 2. 電源コネクター

    3. HDMIポート 4. スタンド ロック 5. DisplayPort(入力) 6. DisplayPort(出力) 7. USB-Cポート 8. SuperSpeed USB 5Gbps (USB 3.2 Gen1) Type-Aダウン ストリーム ポート(4) 9. RJ45コネクター DELL P2723DE (実勢価格5.5万〜6万円) ▪メリット - 開梱後の設置が容易。パーツ 3点を組合せるだけ - 高さ調節可能。縦横ピボットにも対応 - USB Type-C給電が90W対応 - ベゼル幅がほぼ無いため、並べて設置した時の違和感少 ▪デメリット - モニターアームを使わない場合は、モニタースタンドの台座は大きい。 - モニター解像度が QHD(2560x1440)。フルHD or 4Kが良いと言う人もい ると思うので好みが分かれそう 会社支給のモニター。 4Kはダメでもコレなら採用されるかも! 11
  12. ▪10.おわり 以上になります。 ご清聴ありがとうございました! 12
