3D en de BGT: wat kun je ermee?

Transcript

1. Challenge the future Delft University of Technology Prof dr Jantien Stoter 3D en de BGT: wat kun je ermee?
2. Challenge the future

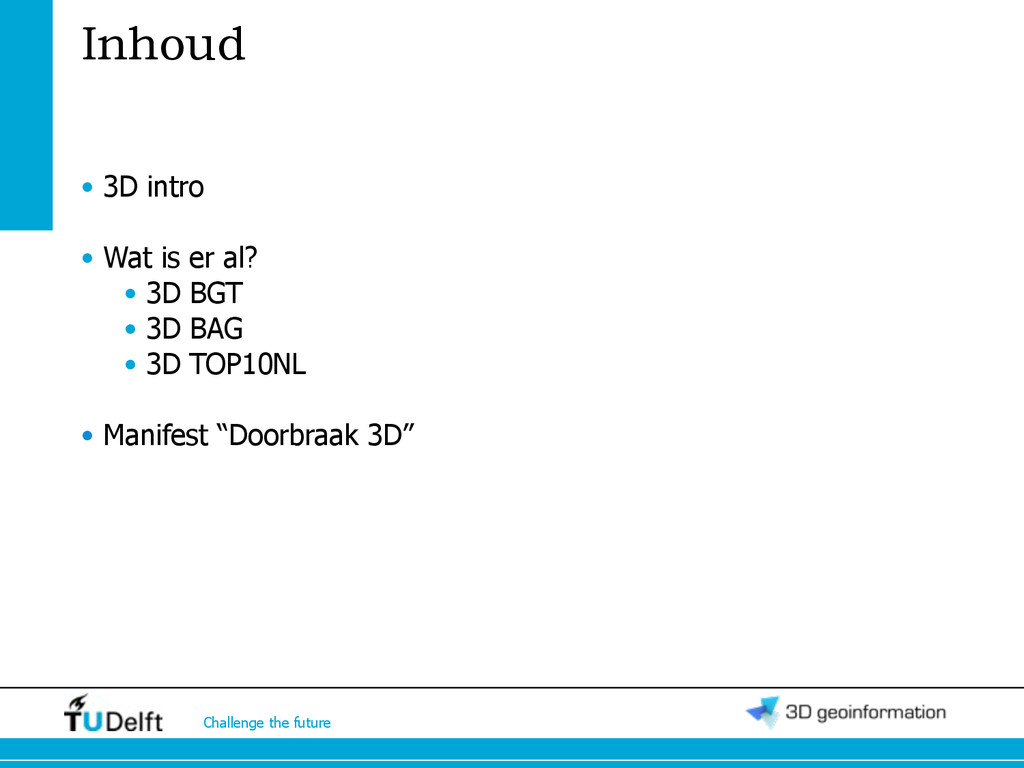

3. Challenge the future • 3D intro • Wat is er al? • 3D BGT • 3D BAG • 3D TOP10NL • Manifest “Doorbraak 3D” Inhoud

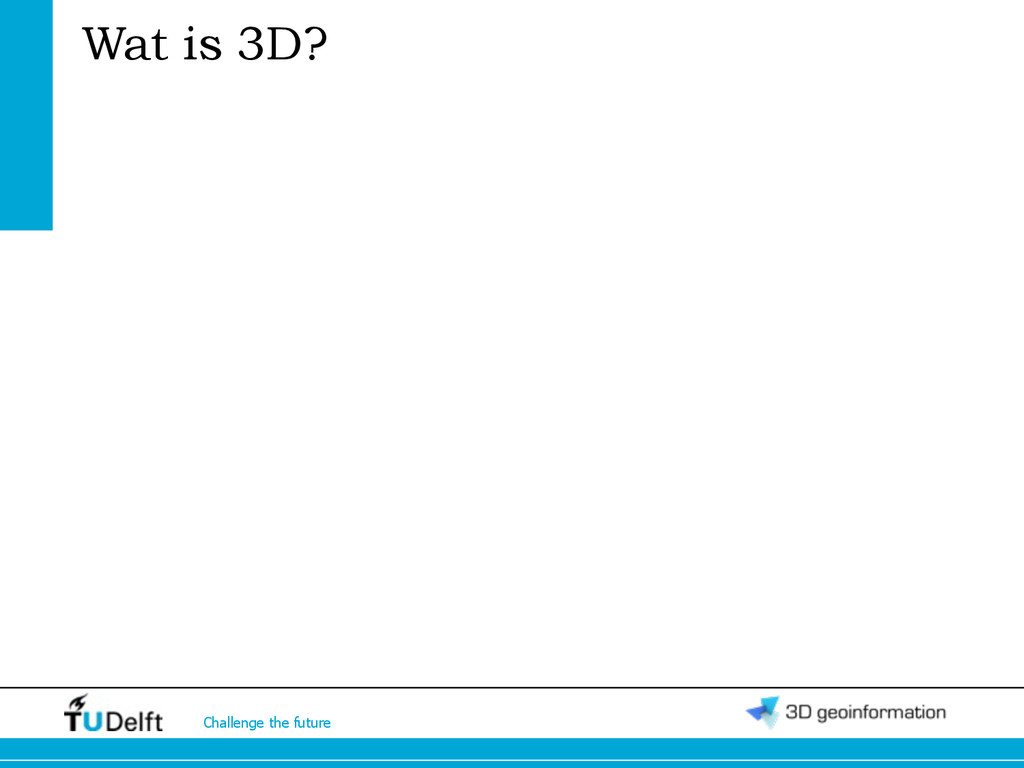

4. Challenge the future Wat is 3D?

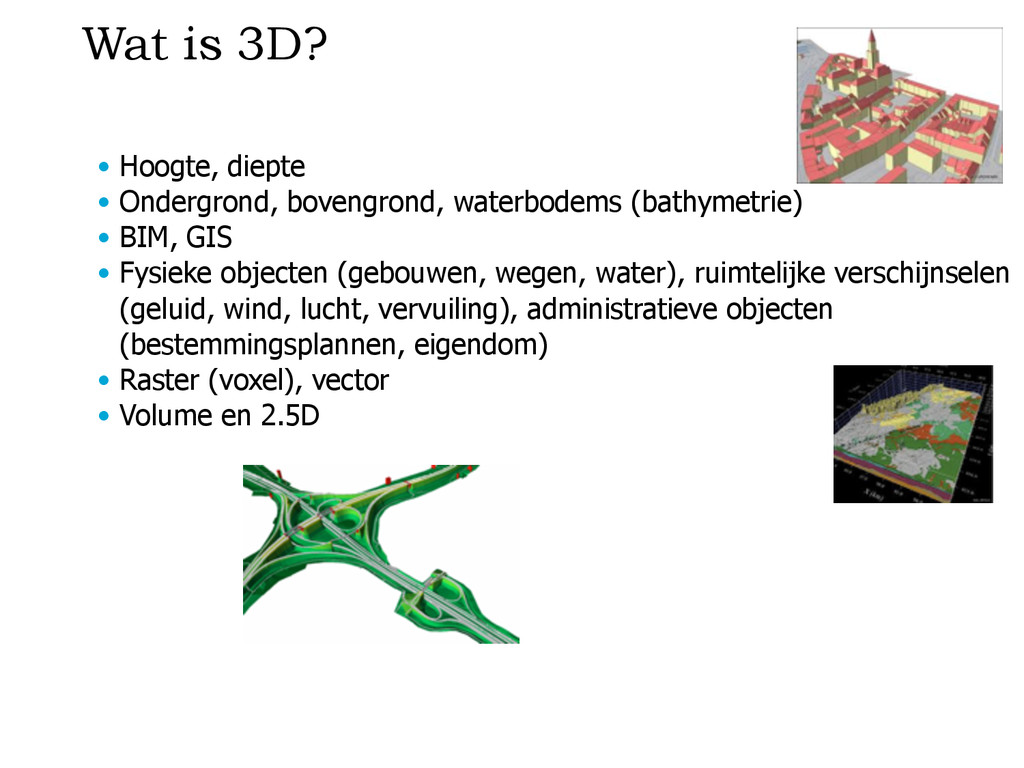

5. • Hoogte, diepte • Ondergrond, bovengrond, waterbodems (bathymetrie) • BIM, GIS • Fysieke objecten (gebouwen, wegen, water), ruimtelijke verschijnselen (geluid, wind, lucht, vervuiling), administratieve objecten (bestemmingsplannen, eigendom) • Raster (voxel), vector • Volume en 2.5D Wat is 3D?
6. Challenge the future 3D toepassingen zijn talrijk….. 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

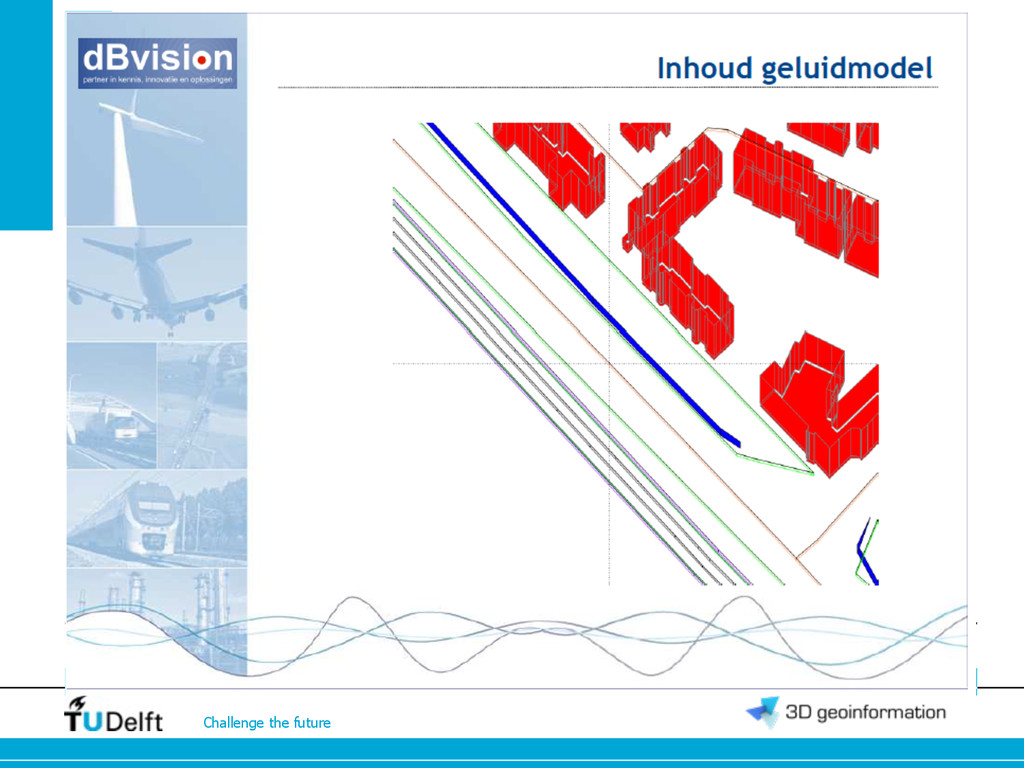

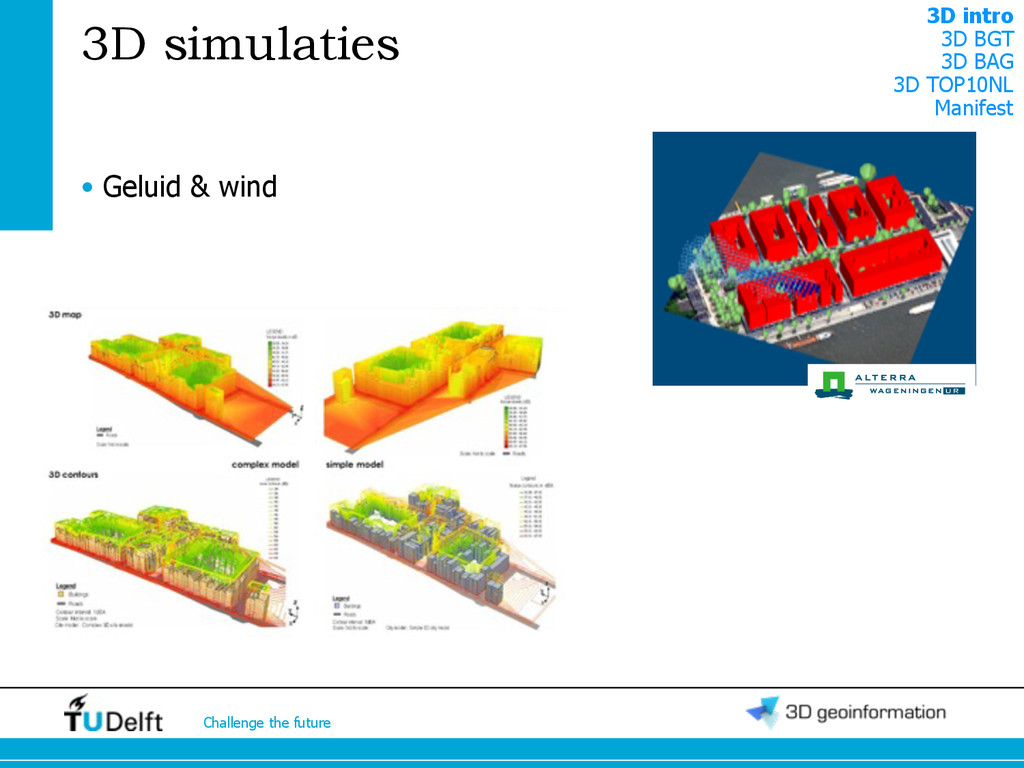

7. Challenge the future • Geluid & wind 3D simulaties 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

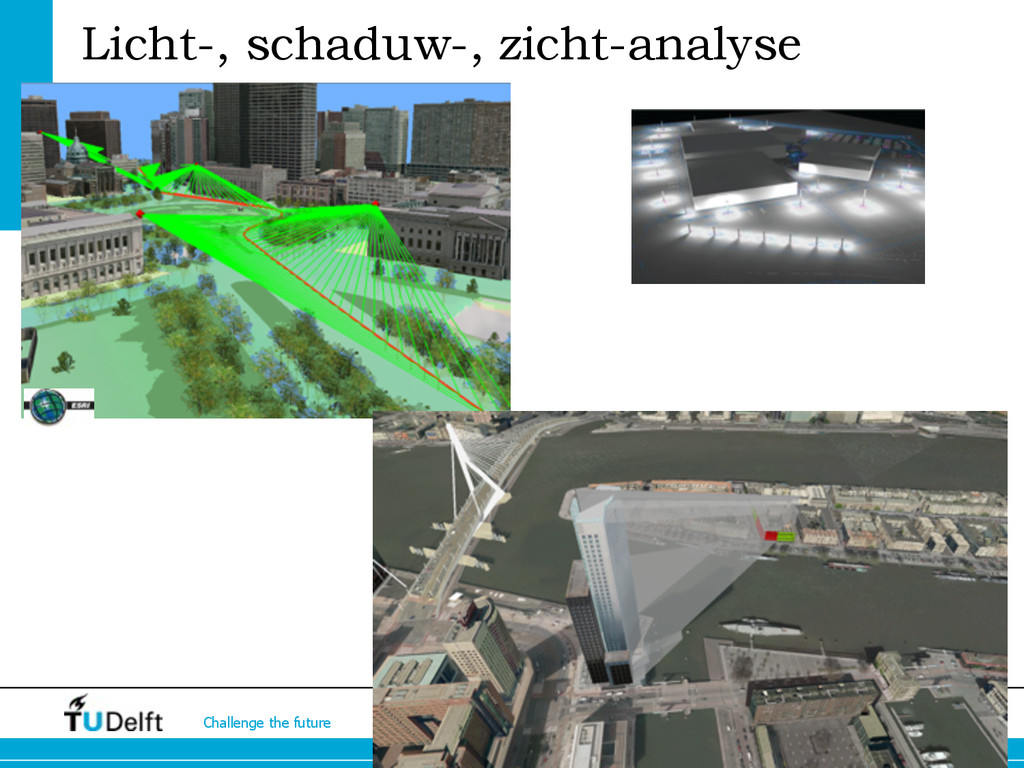

8. Challenge the future Licht-, schaduw-, zicht-analyse

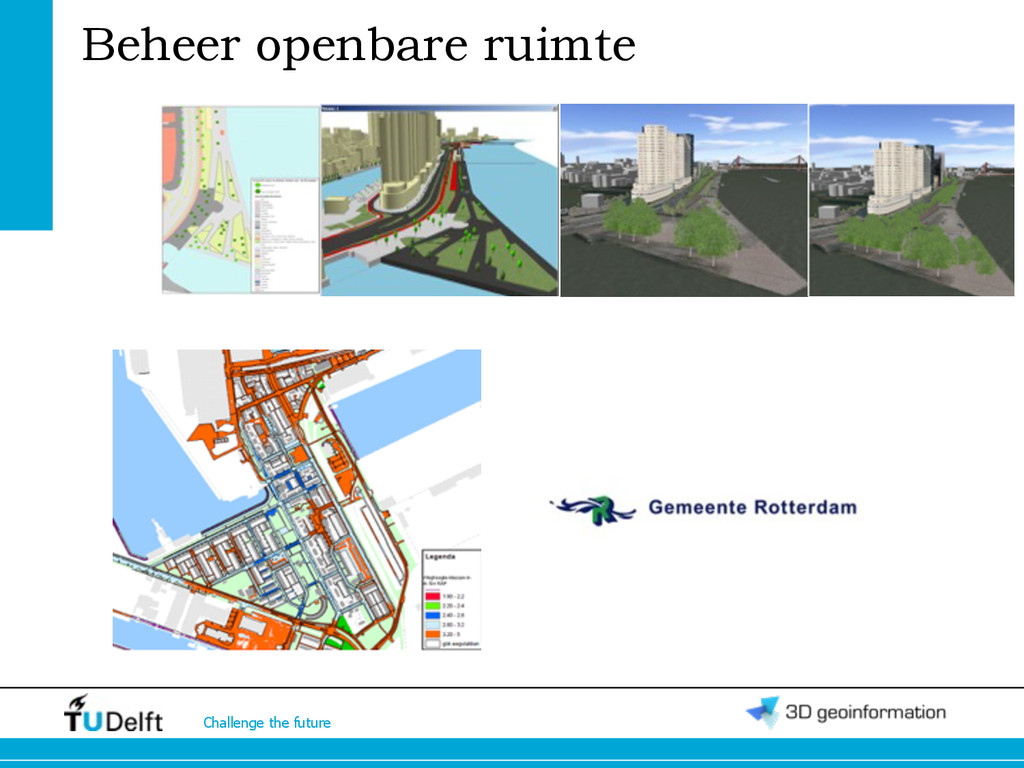

9. Challenge the future Beheer openbare ruimte

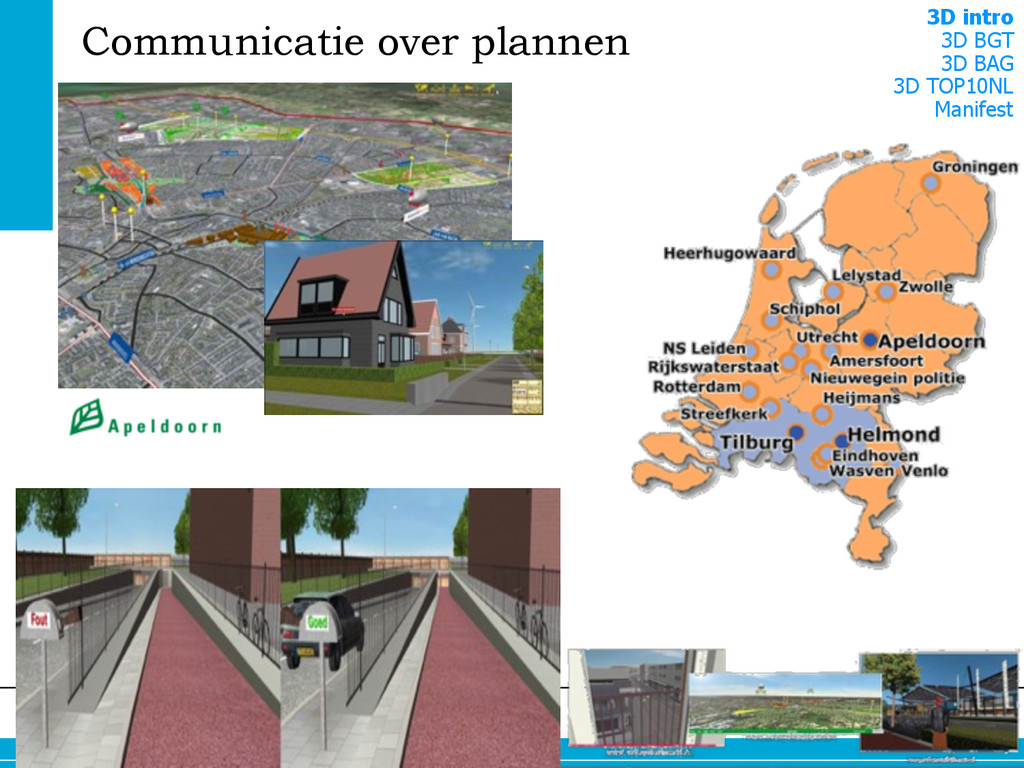

10. Challenge the future Communicatie over plannen 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

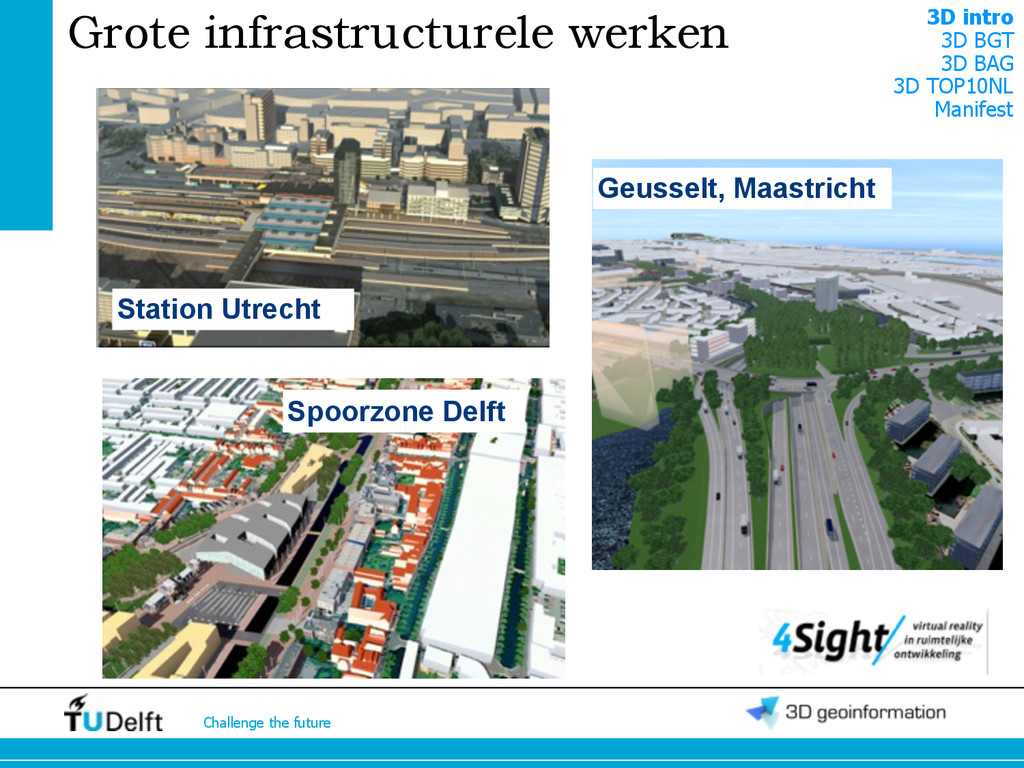

11. Challenge the future Geusselt, Maastricht Spoorzone Delft Station Utrecht Grote infrastructurele werken 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

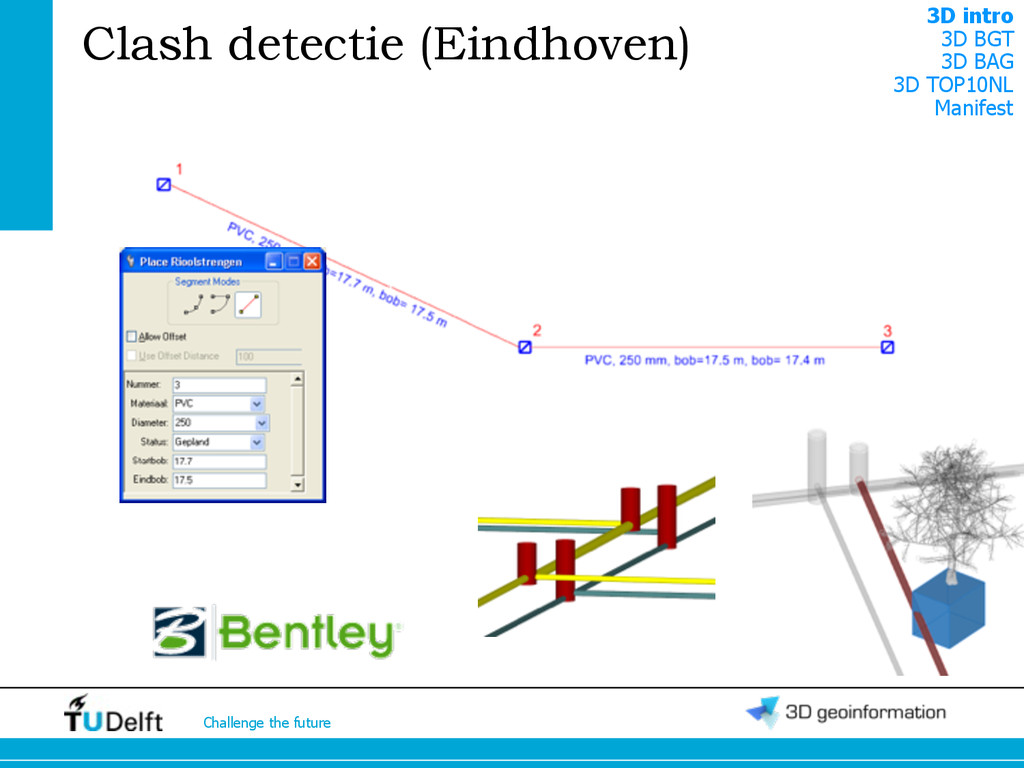

12. Challenge the future Clash detectie (Eindhoven) 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

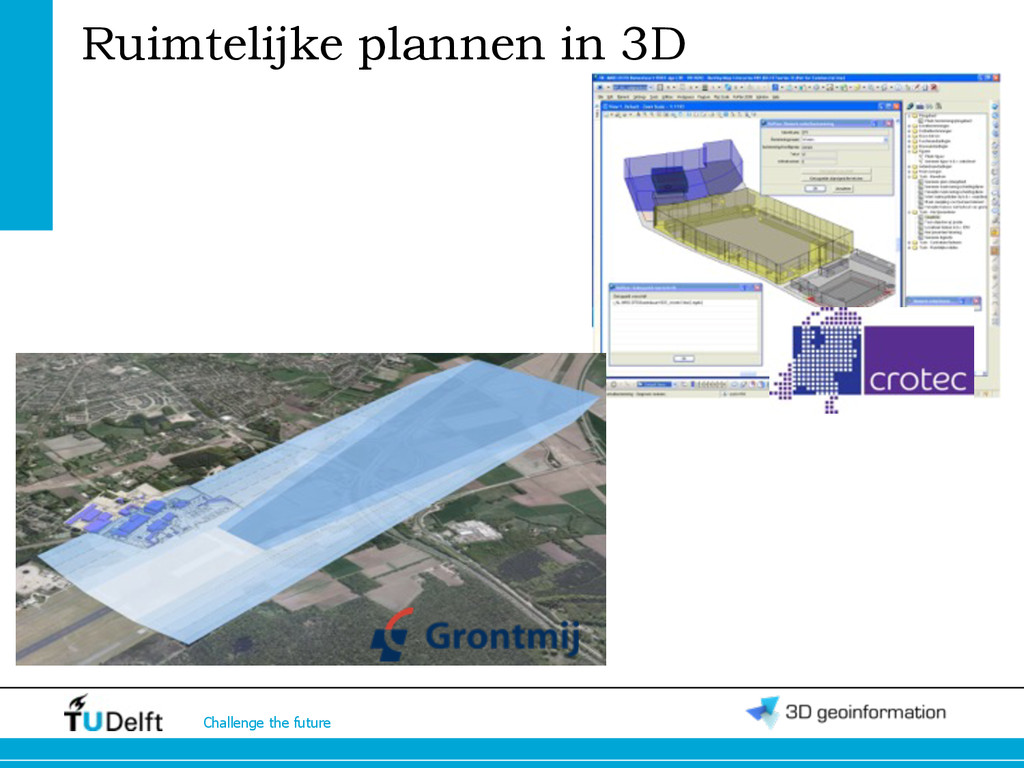

13. Challenge the future Ruimtelijke plannen in 3D

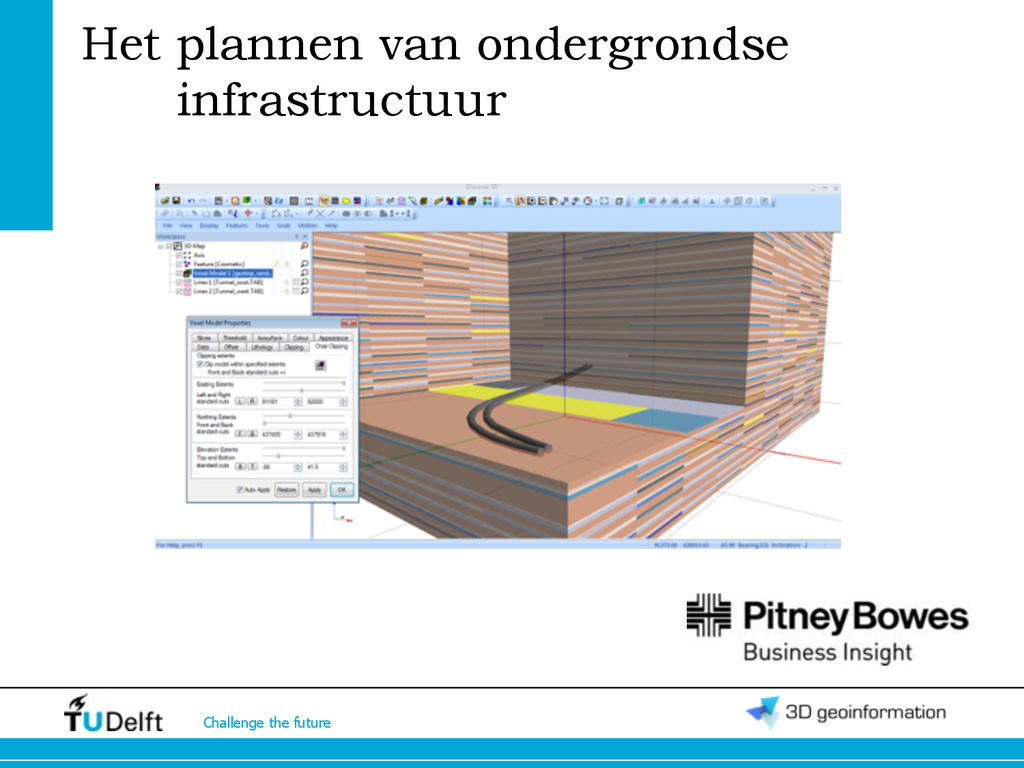

14. Challenge the future Het plannen van ondergrondse infrastructuur

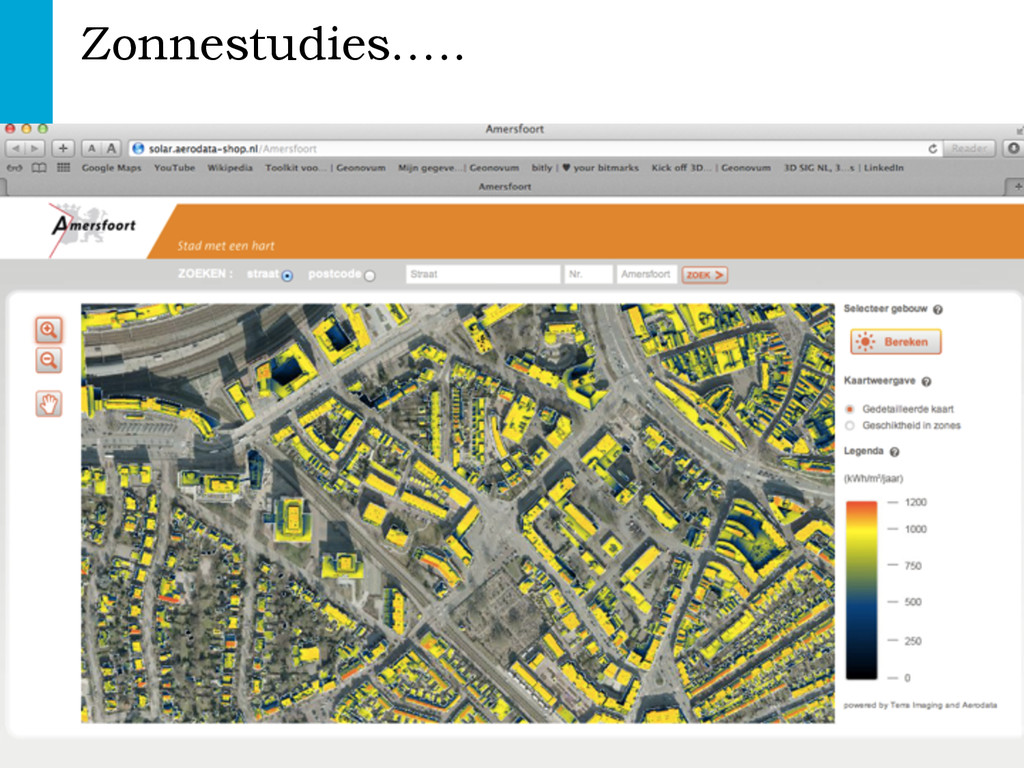

15. Challenge the future Zonnestudies…..

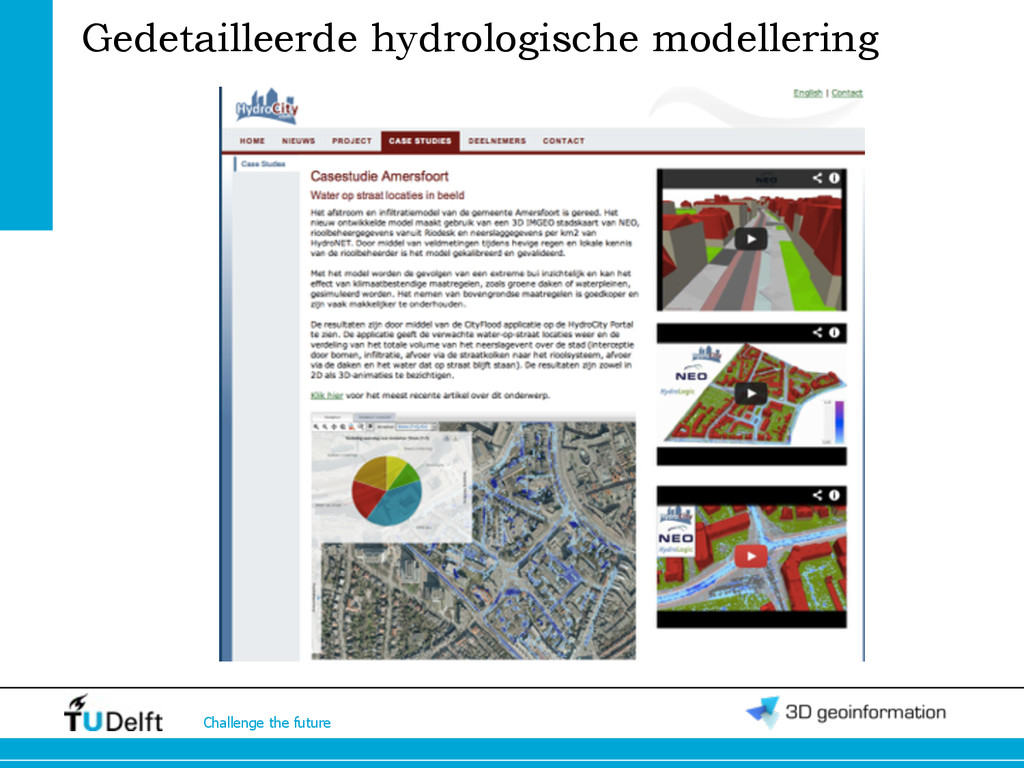

16. Challenge the future Gedetailleerde hydrologische modellering

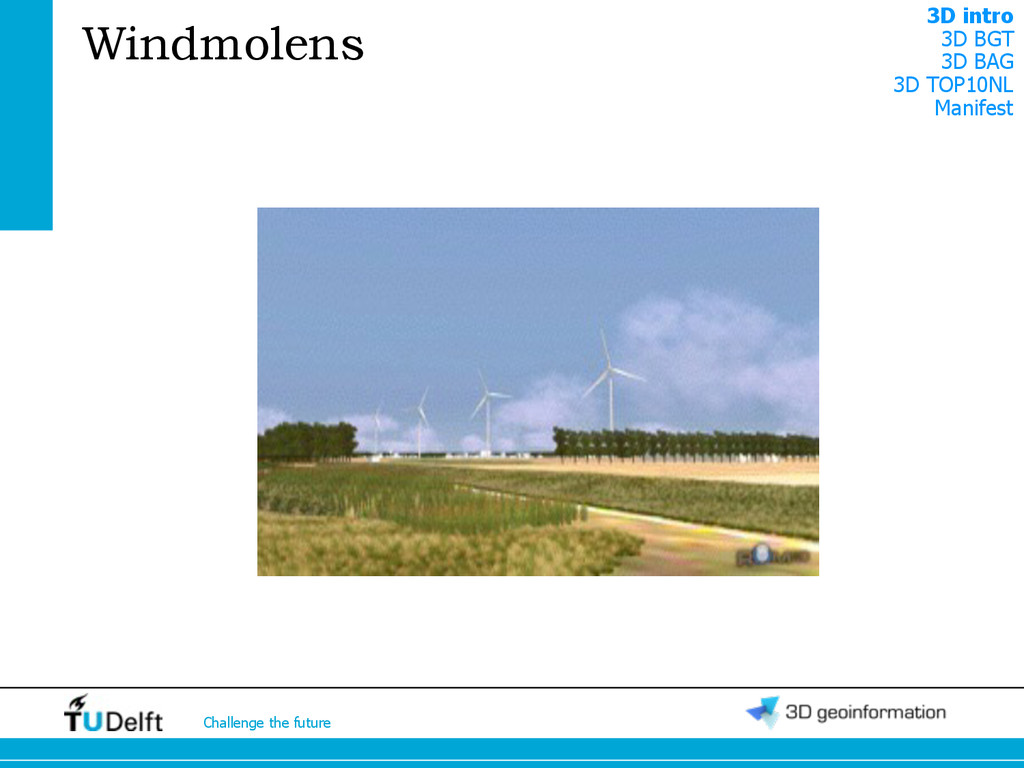

17. Challenge the future Windmolens 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

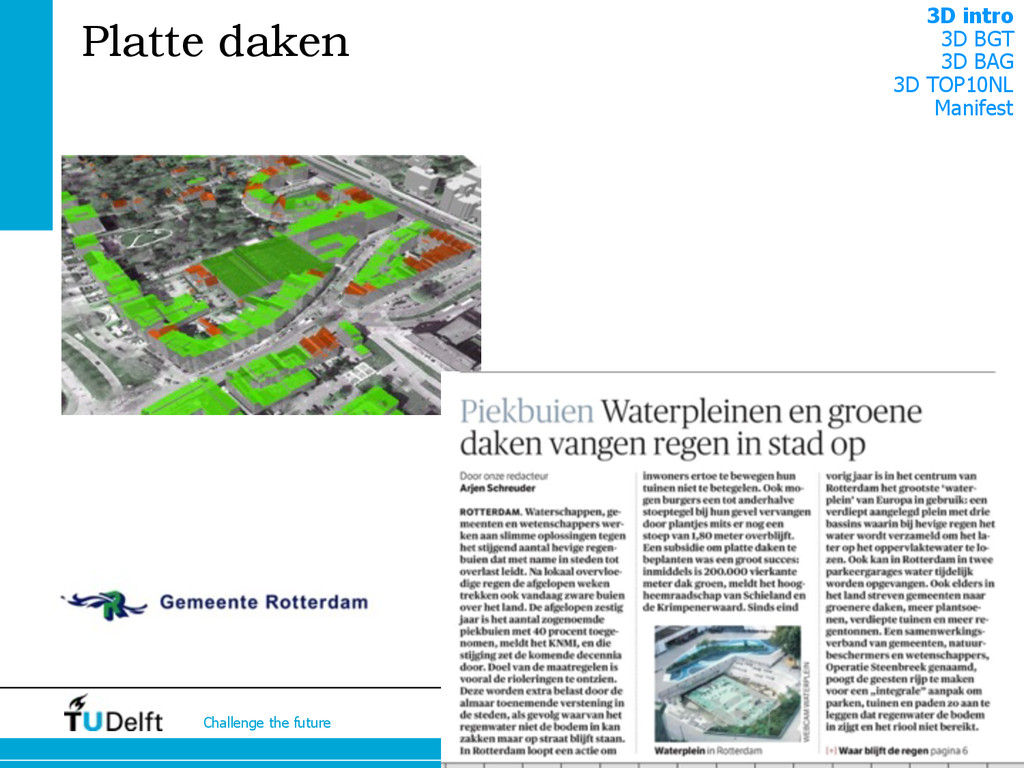

18. Challenge the future Platte daken 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

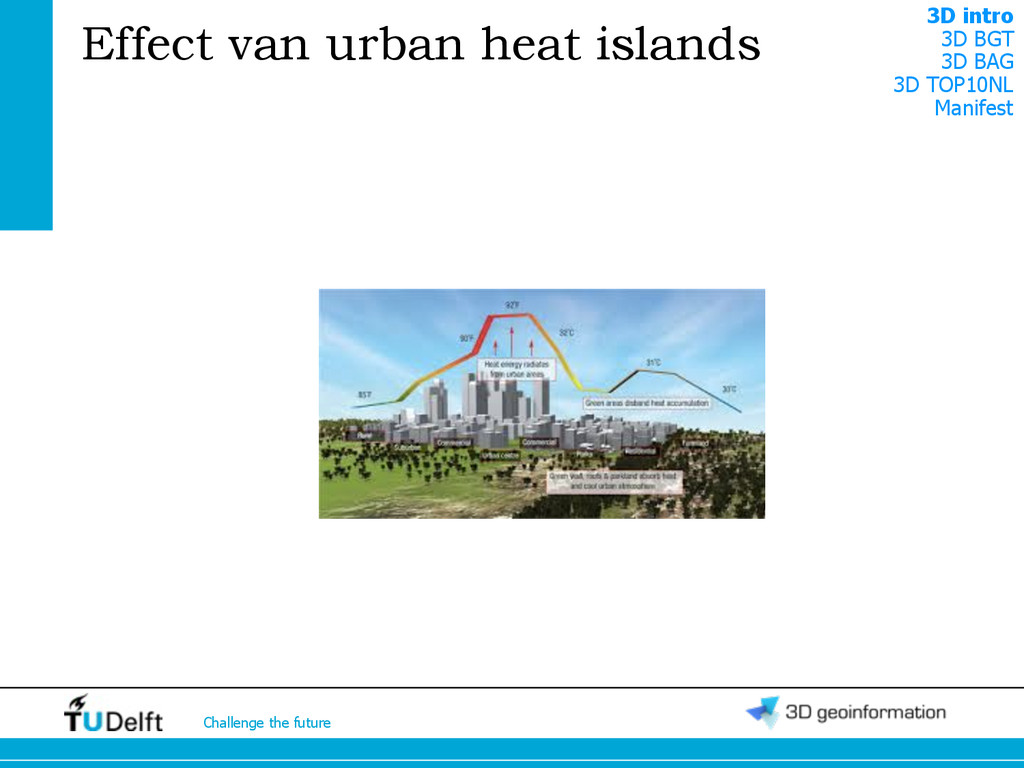

19. Challenge the future Effect van urban heat islands 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

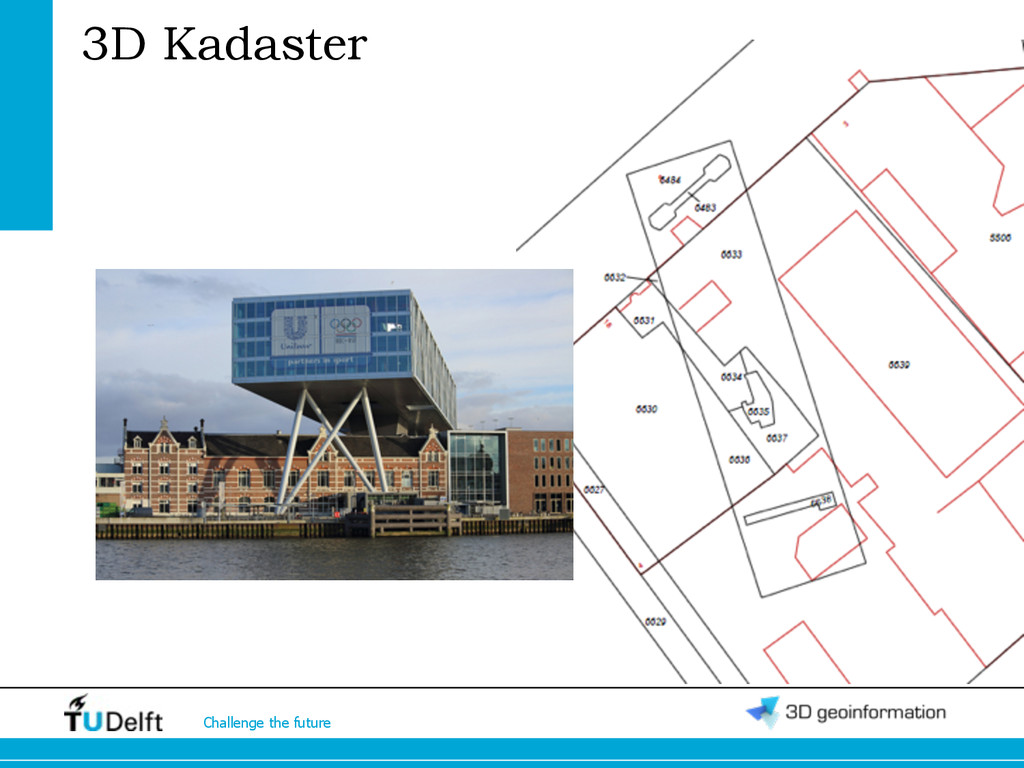

20. Challenge the future 3D Kadaster

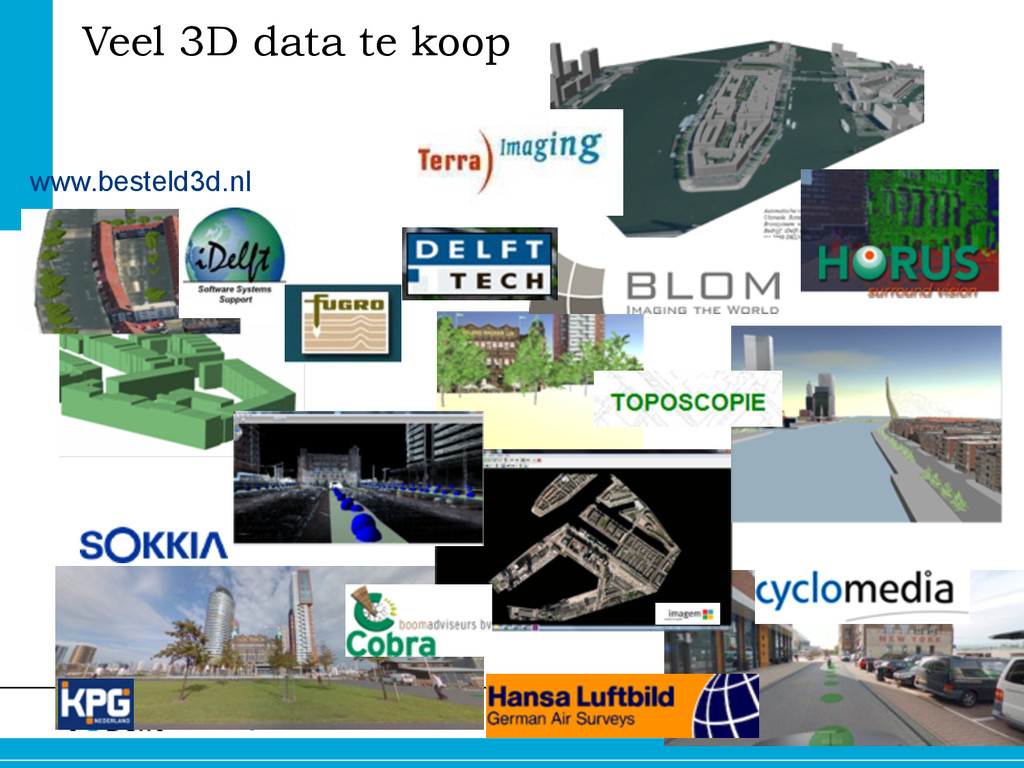

21. Challenge the future www.besteld3d.nl Veel 3D data te koop

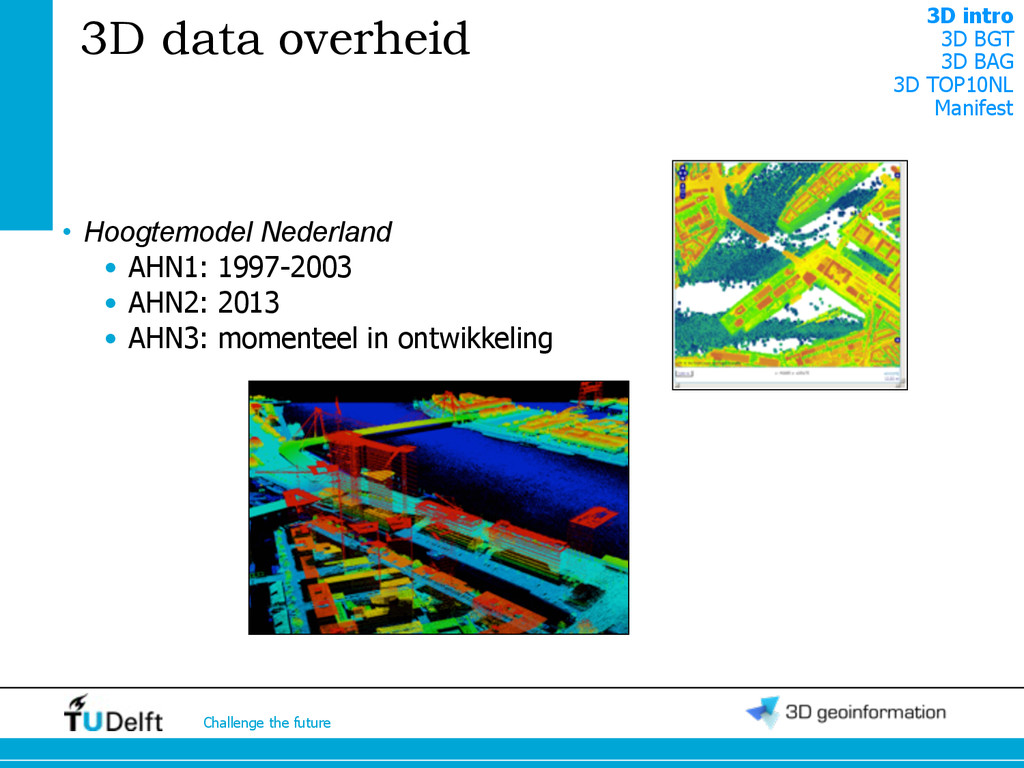

22. Challenge the future • Hoogtemodel Nederland • AHN1: 1997-2003 • AHN2: 2013 • AHN3: momenteel in ontwikkeling 3D data overheid 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

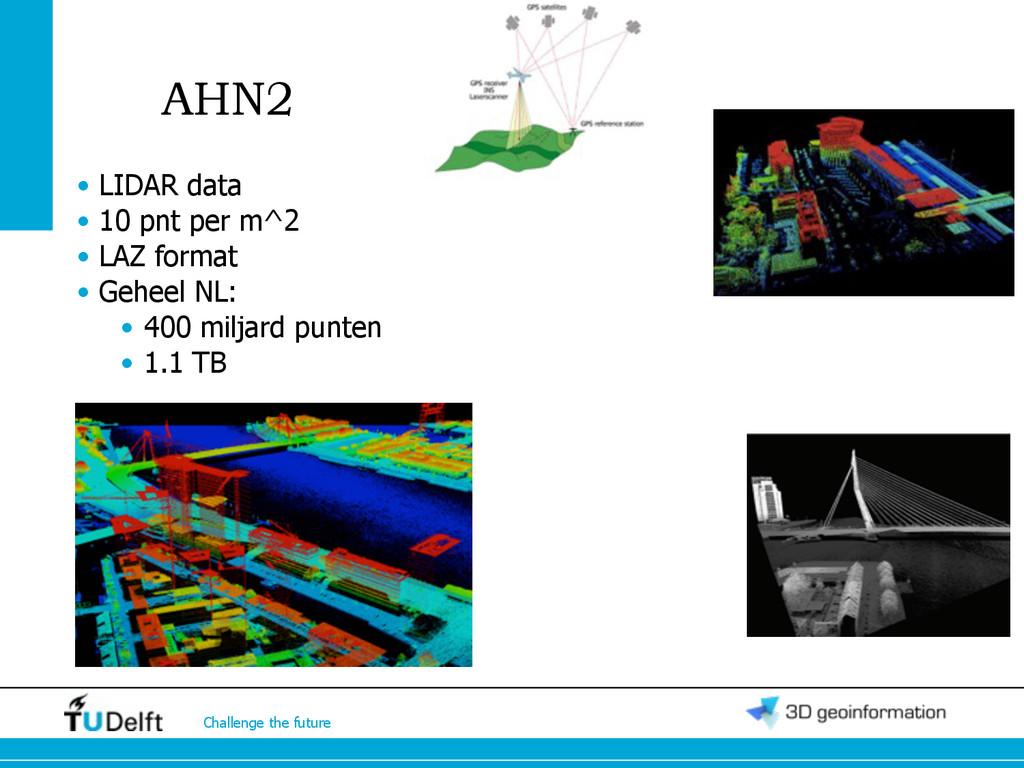

23. Challenge the future • LIDAR data • 10 pnt per m^2 • LAZ format • Geheel NL: • 400 miljard punten • 1.1 TB
 AHN2

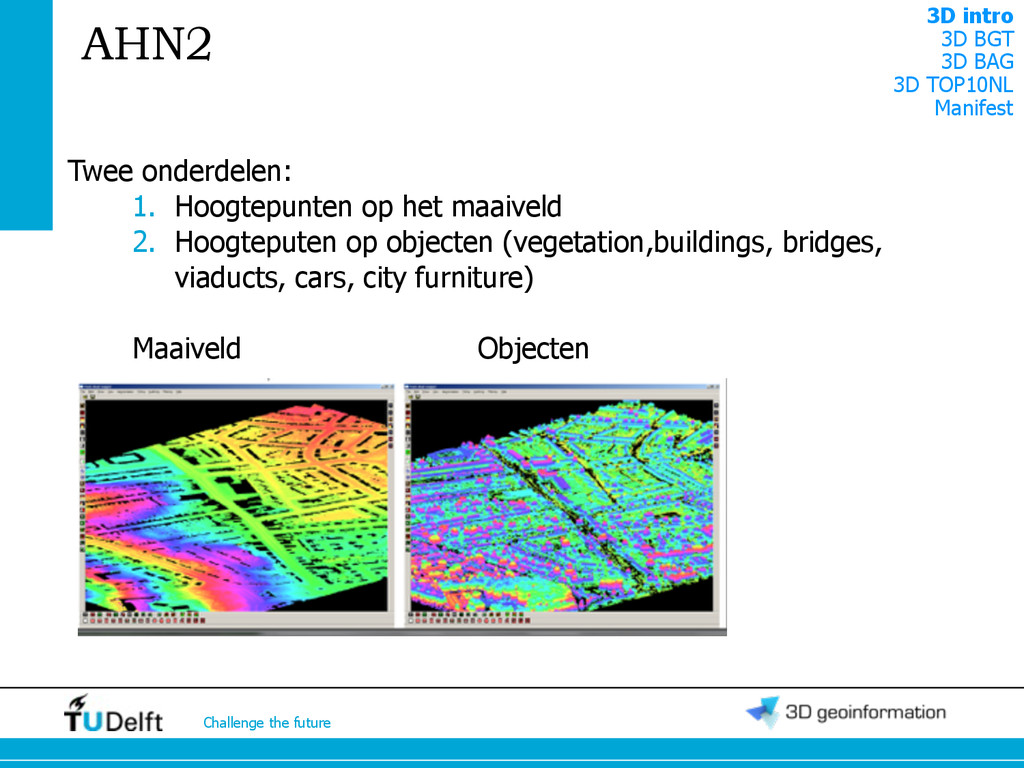

24. Challenge the future Twee onderdelen: 1. Hoogtepunten op het maaiveld 2. Hoogteputen op objecten (vegetation,buildings, bridges, viaducts, cars, city furniture) Maaiveld Objecten AHN2 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

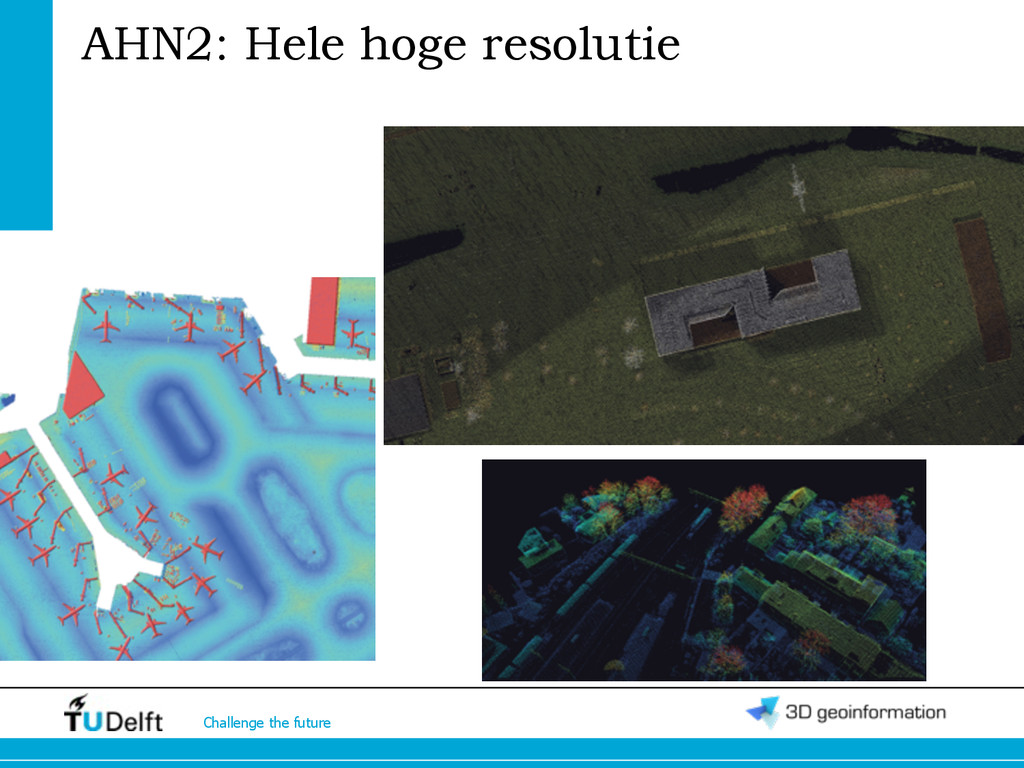

25. Challenge the future AHN2: Hele hoge resolutie

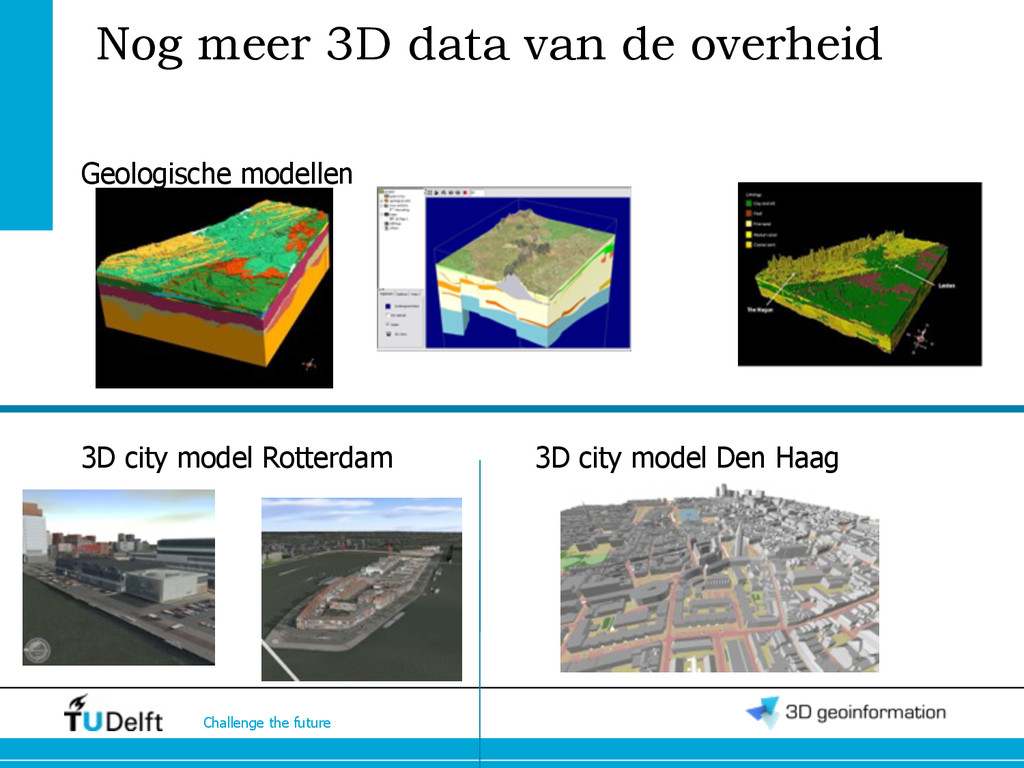

26. Challenge the future Geologische modellen 3D city model Rotterdam 3D city model Den Haag Nog meer 3D data van de overheid

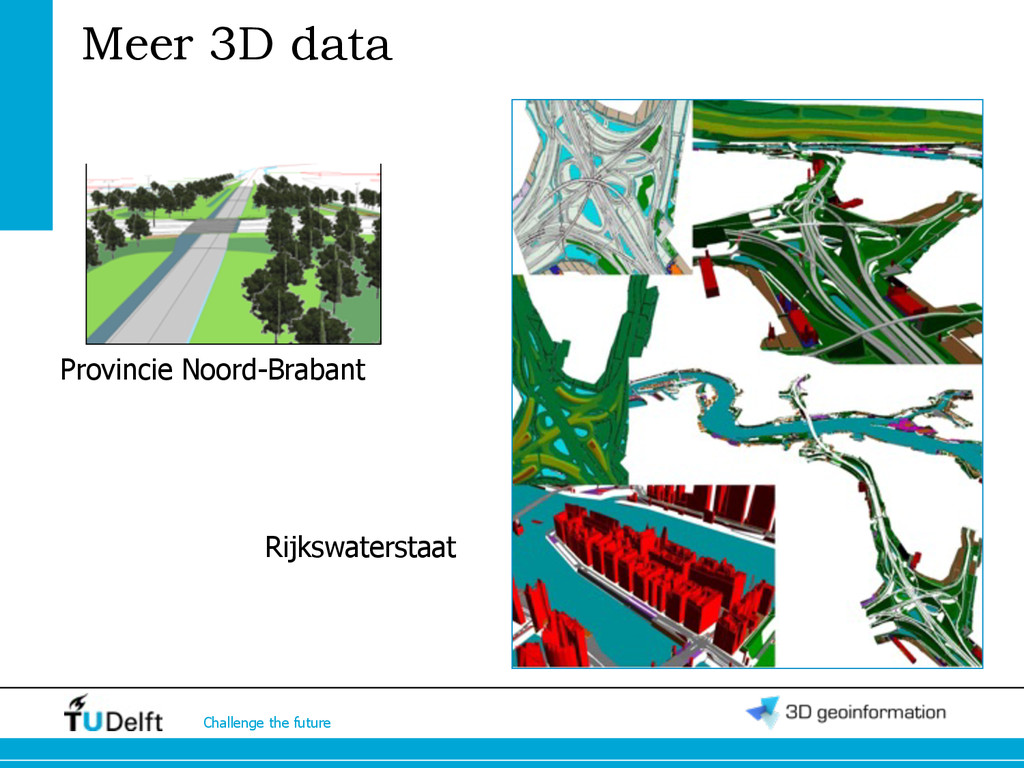

27. Challenge the future Provincie Noord-Brabant Rijkswaterstaat Meer 3D data

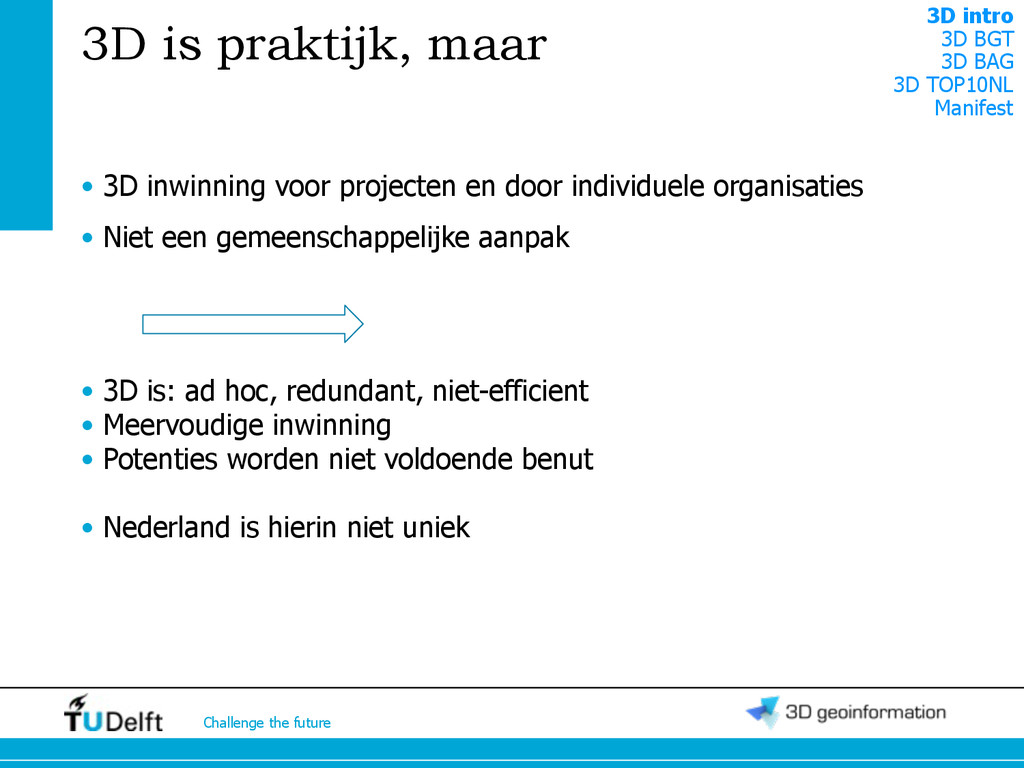

28. Challenge the future • 3D inwinning voor projecten en door individuele organisaties • Niet een gemeenschappelijke aanpak • 3D is: ad hoc, redundant, niet-efficient • Meervoudige inwinning • Potenties worden niet voldoende benut • Nederland is hierin niet uniek 3D is praktijk, maar 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

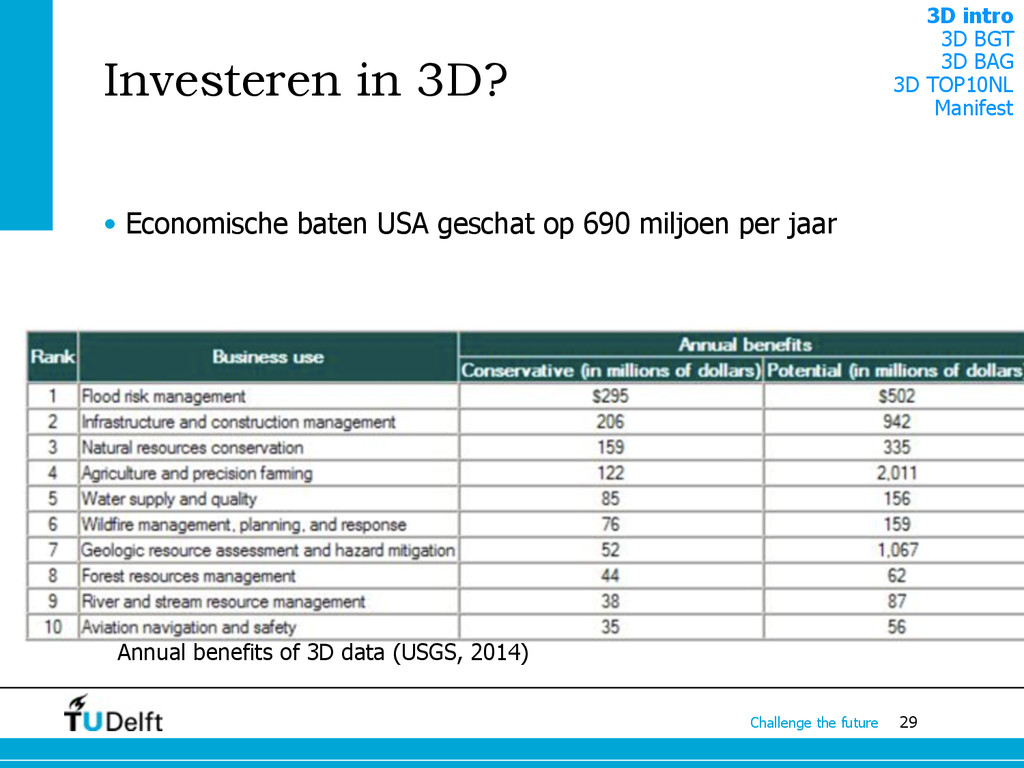

29. Challenge the future 29 Investeren in 3D? • Economische baten USA geschat op 690 miljoen per jaar Annual benefits of 3D data (USGS, 2014) 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

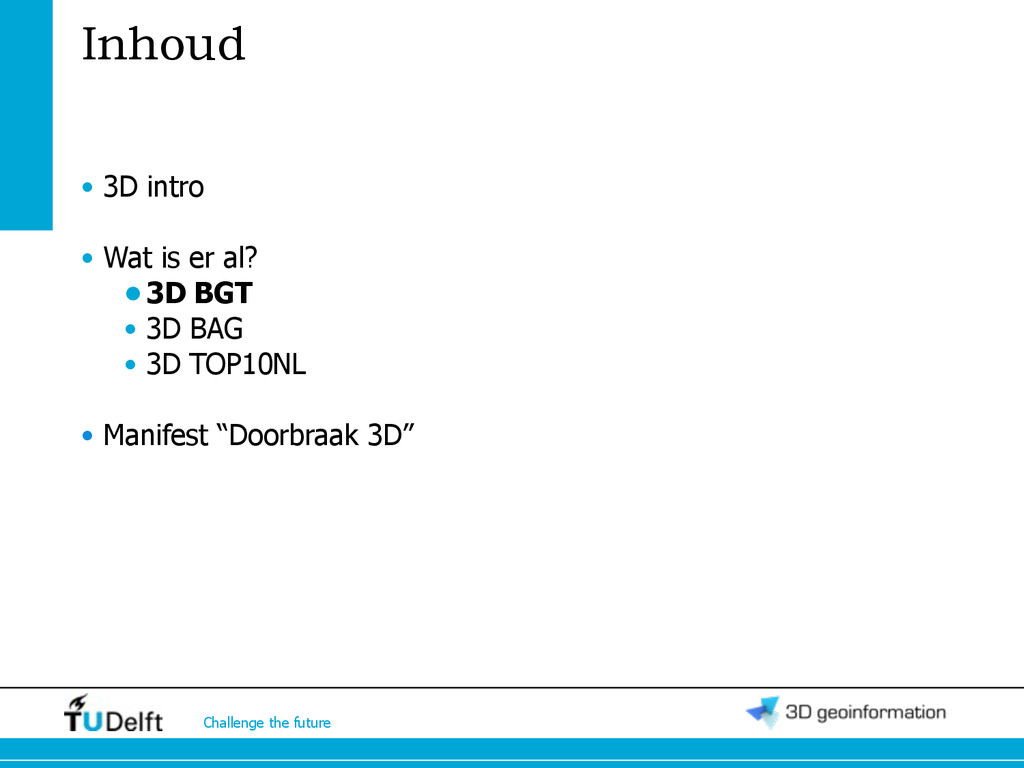

30. Challenge the future • 3D intro • Wat is er al? •3D BGT • 3D BAG • 3D TOP10NL • Manifest “Doorbraak 3D” Inhoud

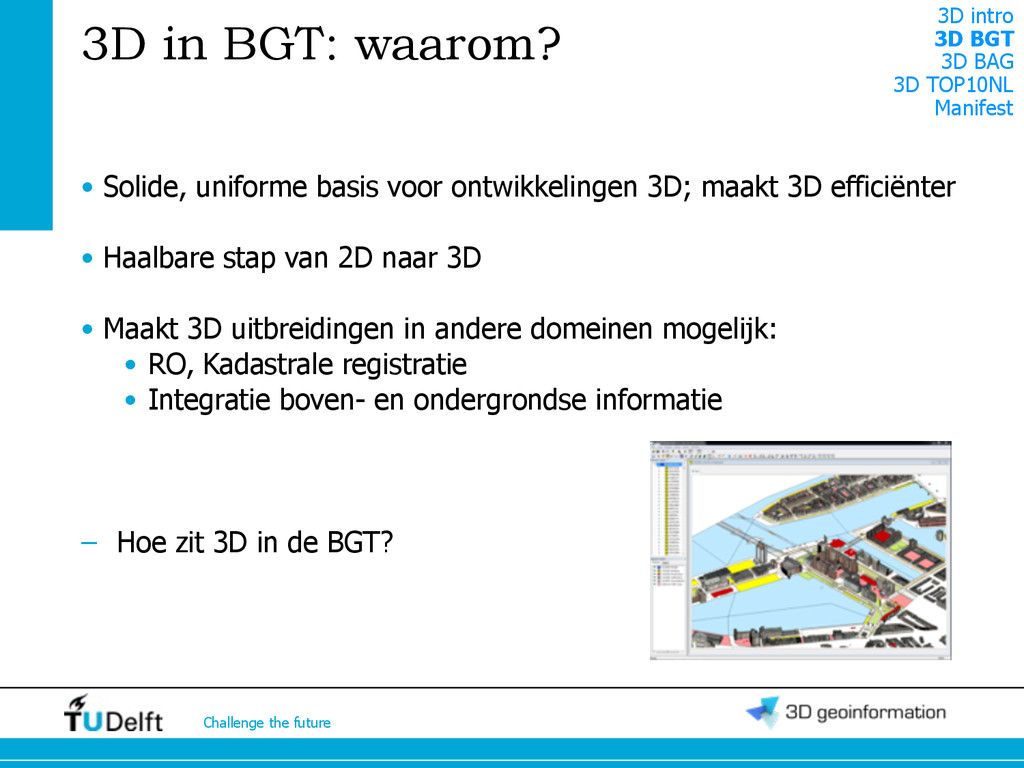

31. Challenge the future • Solide, uniforme basis voor ontwikkelingen 3D; maakt 3D efficiënter • Haalbare stap van 2D naar 3D • Maakt 3D uitbreidingen in andere domeinen mogelijk: • RO, Kadastrale registratie • Integratie boven- en ondergrondse informatie – Hoe zit 3D in de BGT? 3D in BGT: waarom? 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

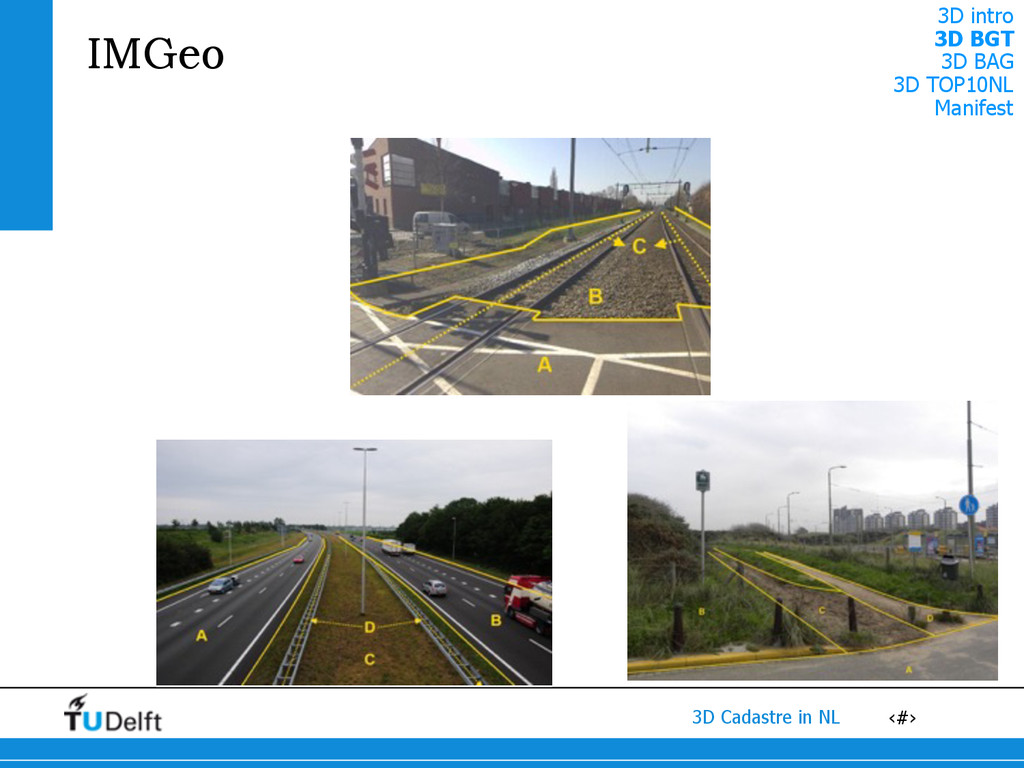

32. ‹#› 3D Cadastre in NL Wegdeel voorbeelden IMGeo 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

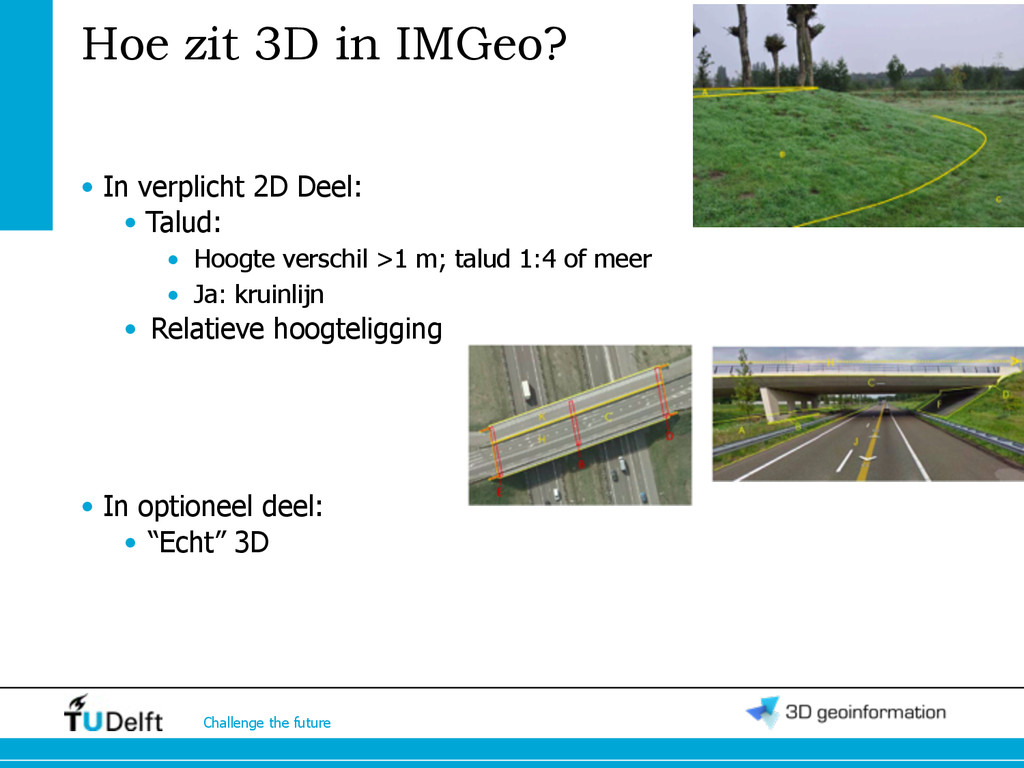

33. Challenge the future • In verplicht 2D Deel: • Talud: • Hoogte verschil >1 m; talud 1:4 of meer • Ja: kruinlijn • Relatieve hoogteligging • In optioneel deel: • “Echt” 3D Hoe zit 3D in IMGeo?

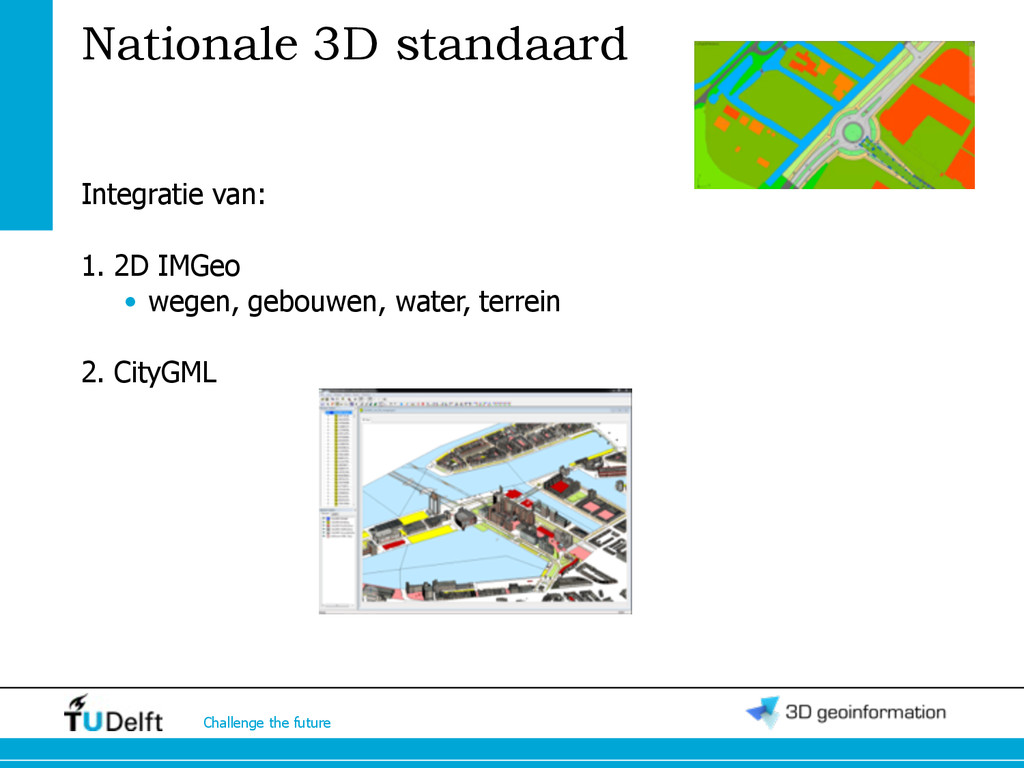

34. Challenge the future Integratie van: 1. 2D IMGeo • wegen, gebouwen, water, terrein 2. CityGML Nationale 3D standaard

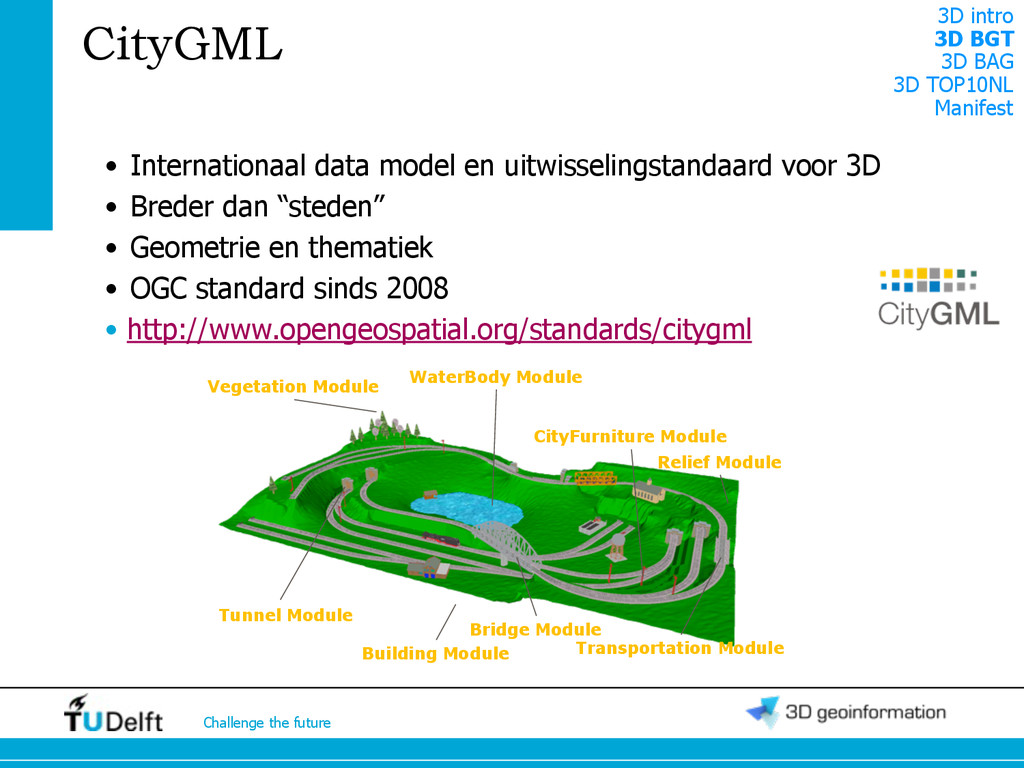

35. Challenge the future • Internationaal data model en uitwisselingstandaard voor 3D • Breder dan “steden” • Geometrie en thematiek • OGC standard sinds 2008 • http://www.opengeospatial.org/standards/citygml CityGML 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest Building Module CityFurniture Module Relief Module Transportation Module Vegetation Module WaterBody Module Tunnel Module Bridge Module

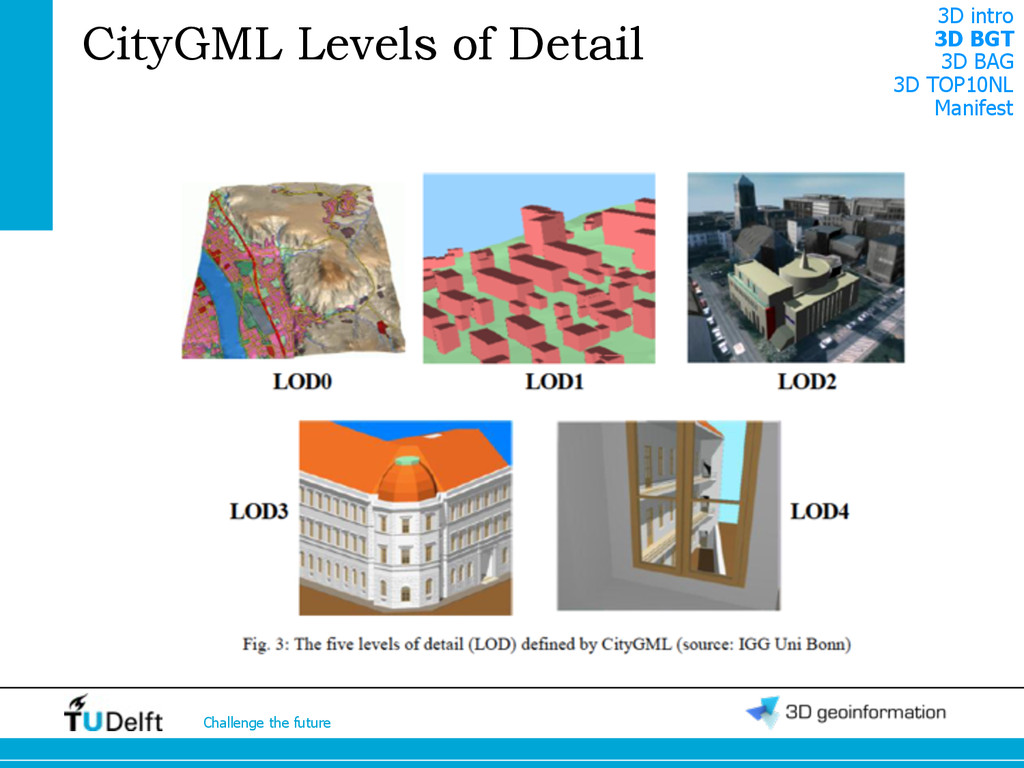

36. Challenge the future CityGML Levels of Detail 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

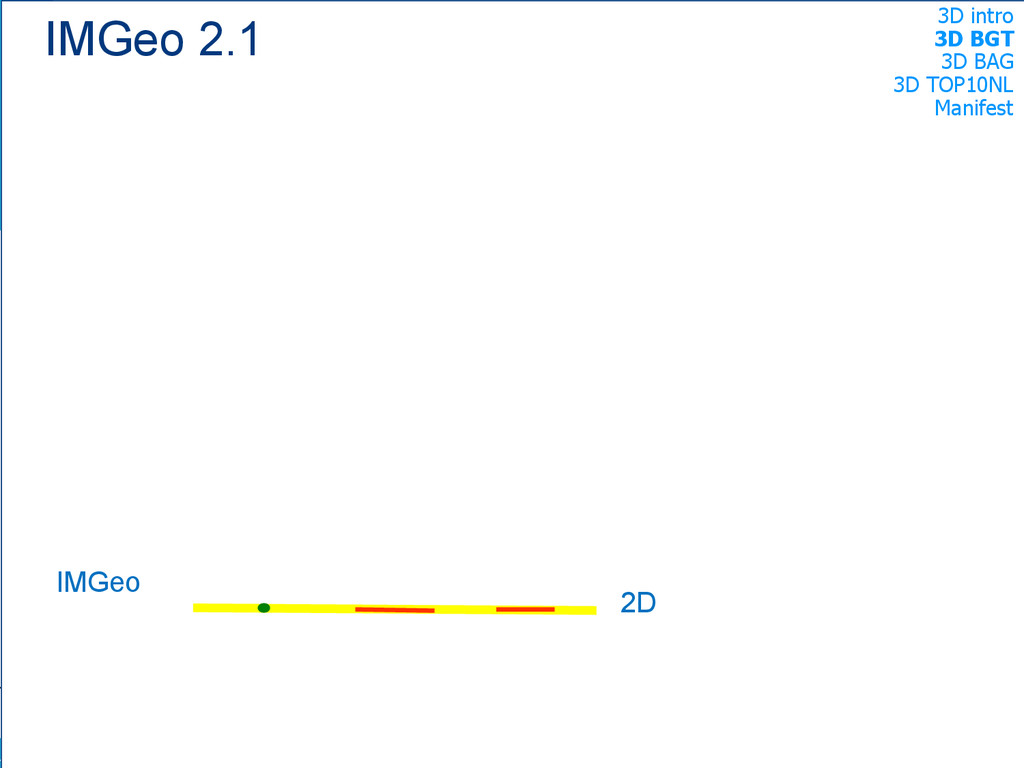

37. Challenge the future 2.5D 2D IMGeo IMGeo 2.1 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

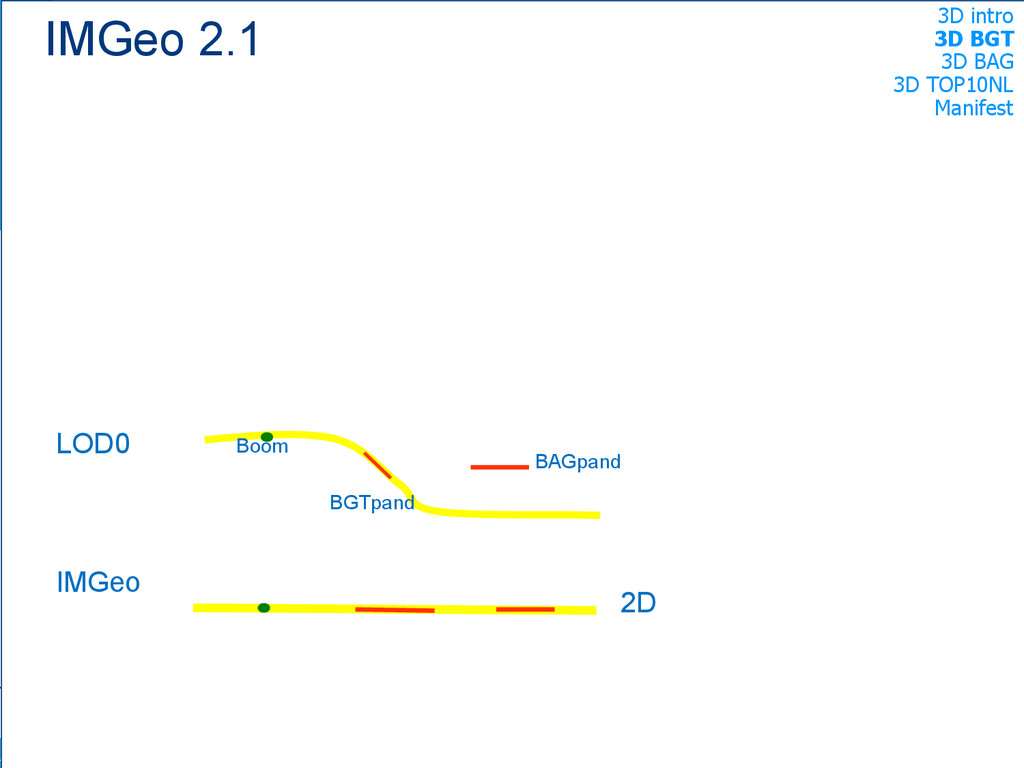

38. Challenge the future 2.5D 2D IMGeo LOD0 IMGeo 2.1 BGTpand BAGpand Boom 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest
39. Challenge the future 2.5D 2D IMGeo LOD0 LOD1 3D IMGeo 2.1 BGTpand BAGpand Boom Extrusion Extrusion 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

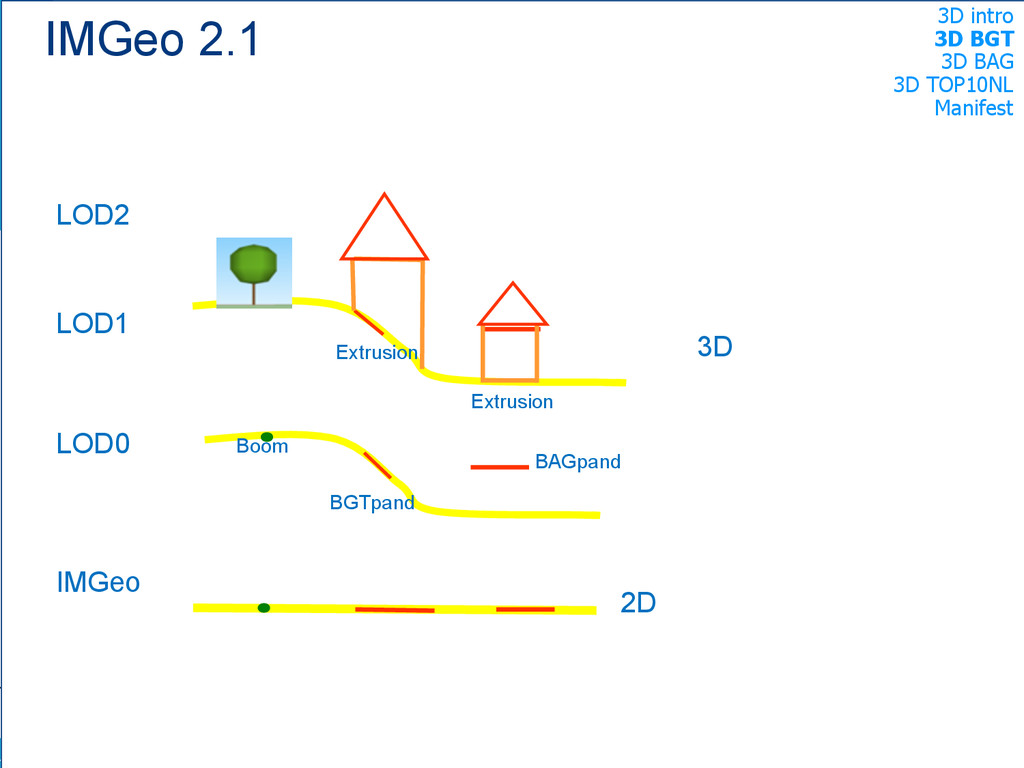

40. Challenge the future 2.5D 2D IMGeo LOD0 LOD1 3D LOD2 IMGeo 2.1 BGTpand BAGpand Boom Extrusion Extrusion 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

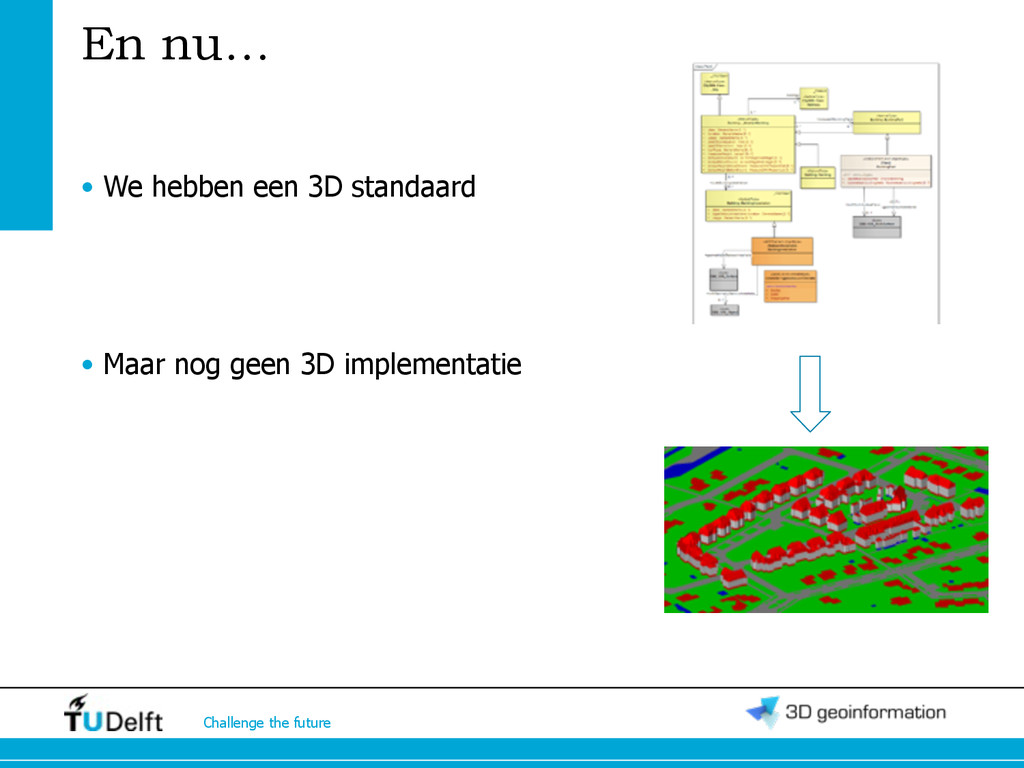

41. Challenge the future • We hebben een 3D standaard • Maar nog geen 3D implementatie En nu…

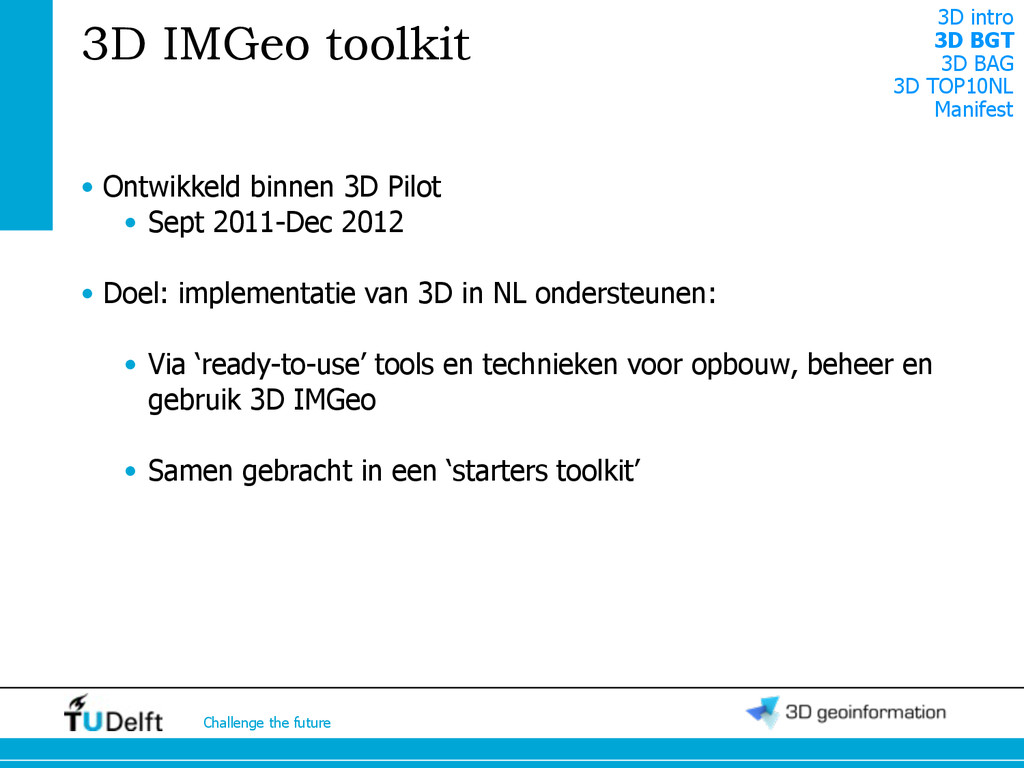

42. Challenge the future • Ontwikkeld binnen 3D Pilot • Sept 2011-Dec 2012 • Doel: implementatie van 3D in NL ondersteunen: • Via ‘ready-to-use’ tools en technieken voor opbouw, beheer en gebruik 3D IMGeo • Samen gebracht in een ‘starters toolkit’ 3D IMGeo toolkit 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

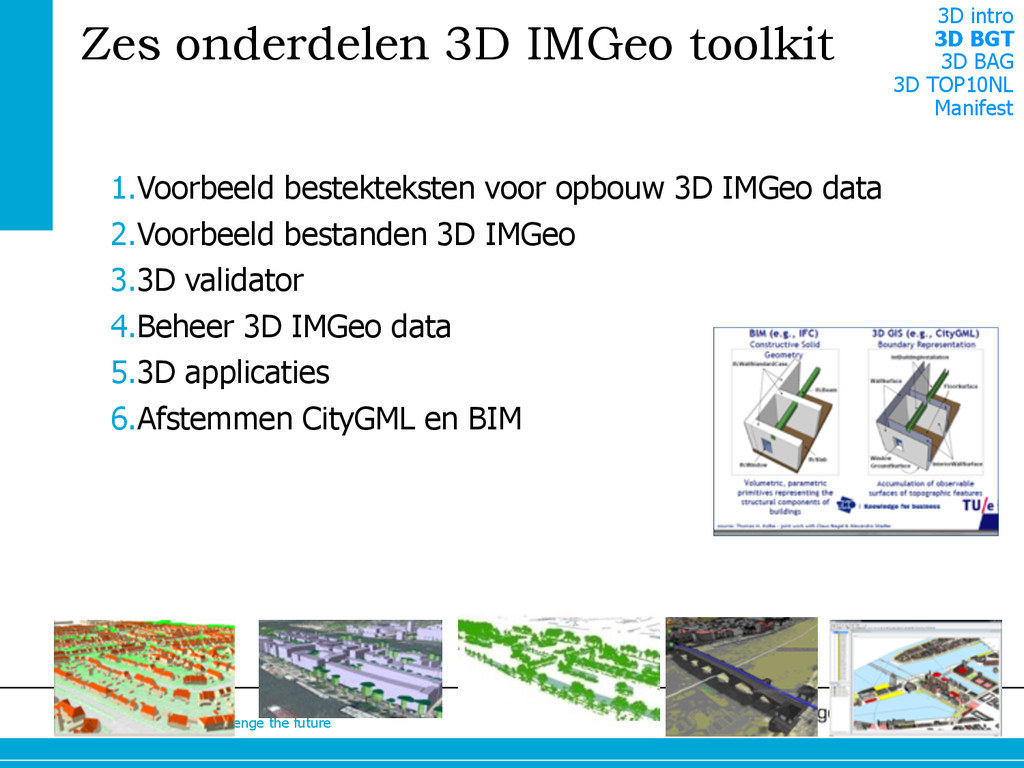

43. Challenge the future 1.Voorbeeld bestekteksten voor opbouw 3D IMGeo data 2.Voorbeeld bestanden 3D IMGeo 3.3D validator 4.Beheer 3D IMGeo data 5.3D applicaties 6.Afstemmen CityGML en BIM Zes onderdelen 3D IMGeo toolkit 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

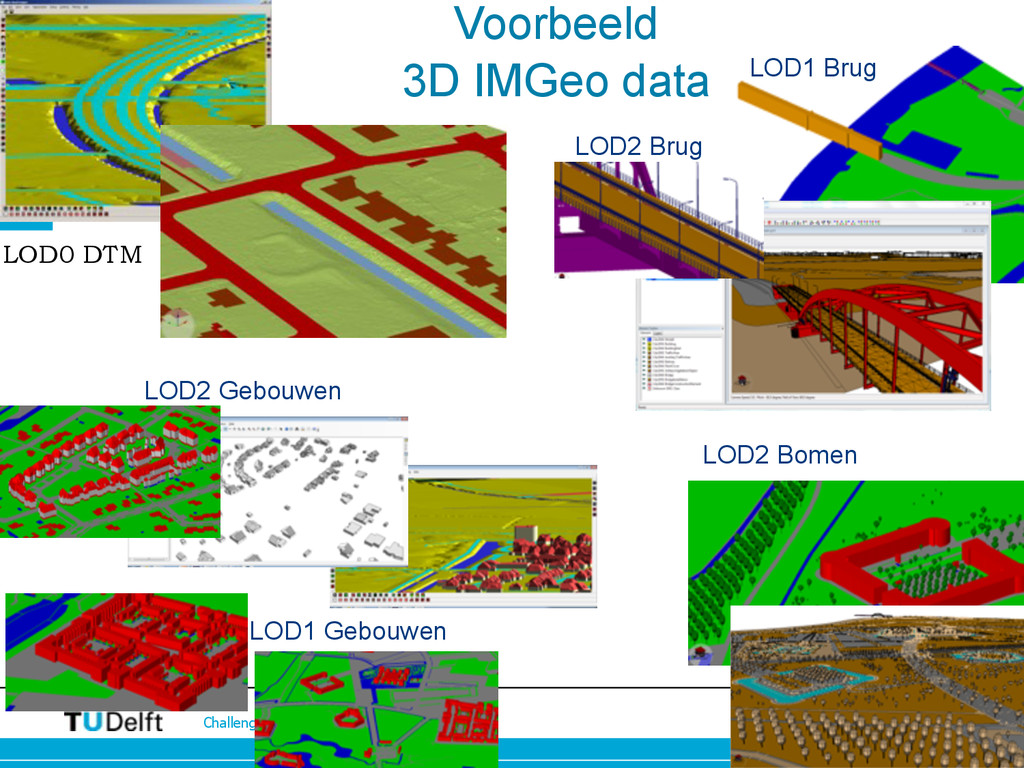

44. Challenge the future LOD0 DTM LOD1 Brug LOD1 Gebouwen LOD2 Bomen Voorbeeld 3D IMGeo data LOD2 Brug LOD2 Gebouwen

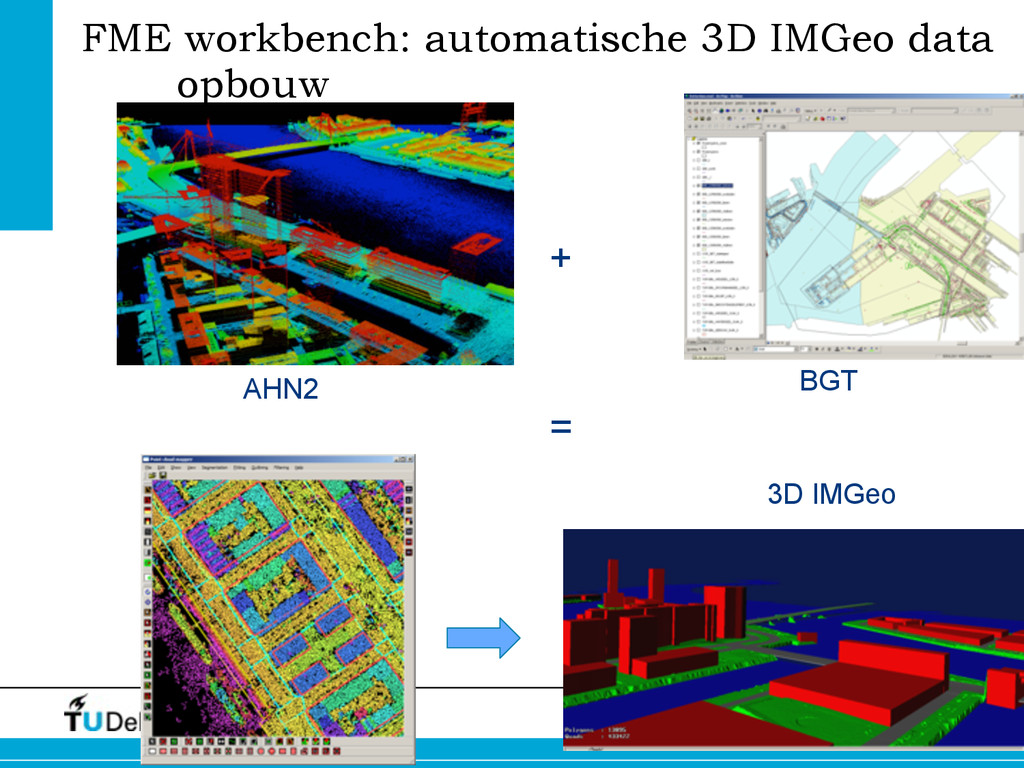

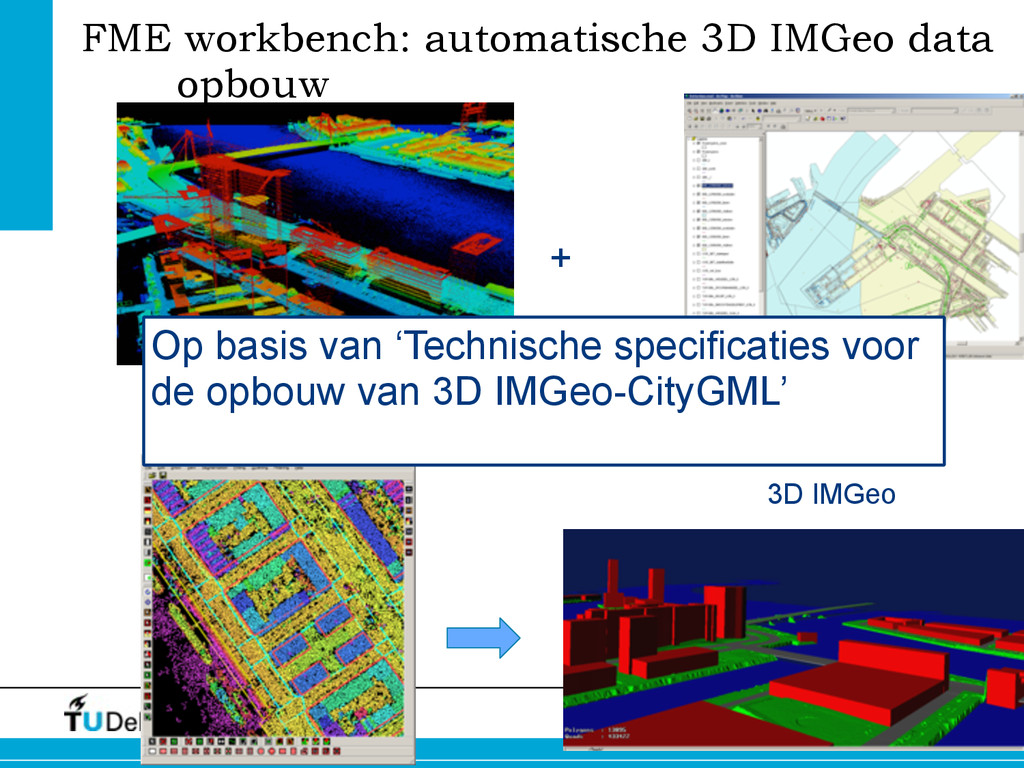

45. Challenge the future + = FME workbench: automatische 3D IMGeo data opbouw AHN2 BGT 3D IMGeo
46. Challenge the future + = FME workbench: automatische 3D IMGeo data opbouw AHN2 BGT 3D IMGeo Op basis van ‘Technische specificaties voor de opbouw van 3D IMGeo-CityGML’
47. Challenge the future

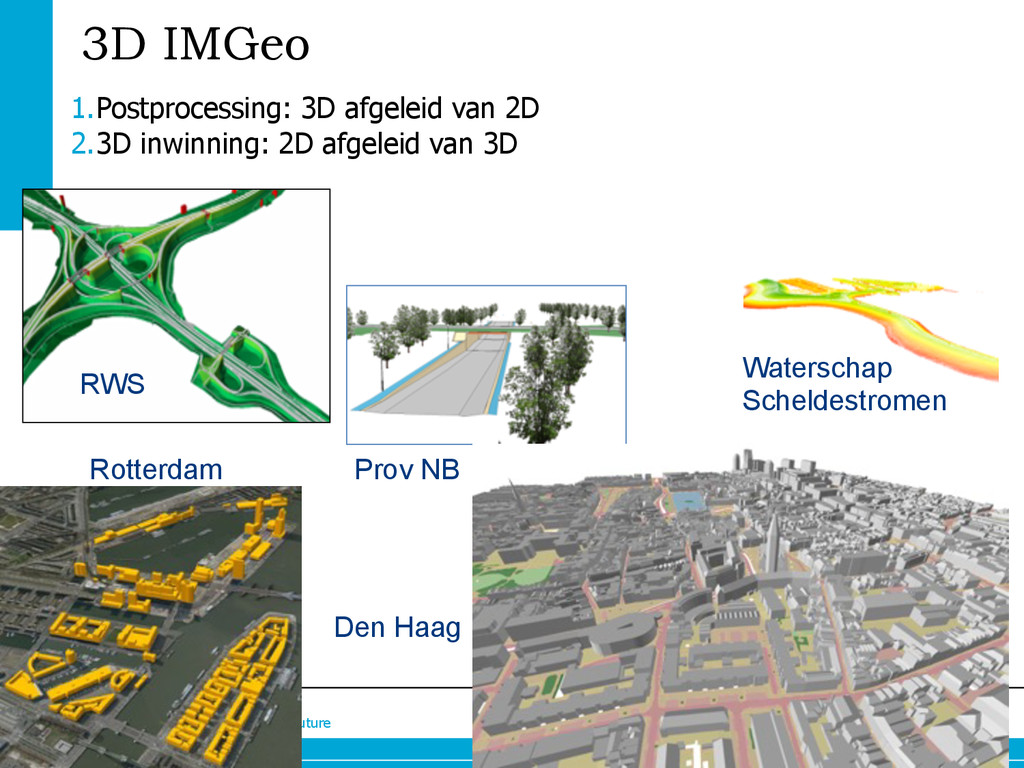

48. Challenge the future 1.Postprocessing: 3D afgeleid van 2D 2.3D inwinning: 2D afgeleid van 3D ________ RWS Prov NB Waterschap Scheldestromen Den Haag Rotterdam 3D IMGeo

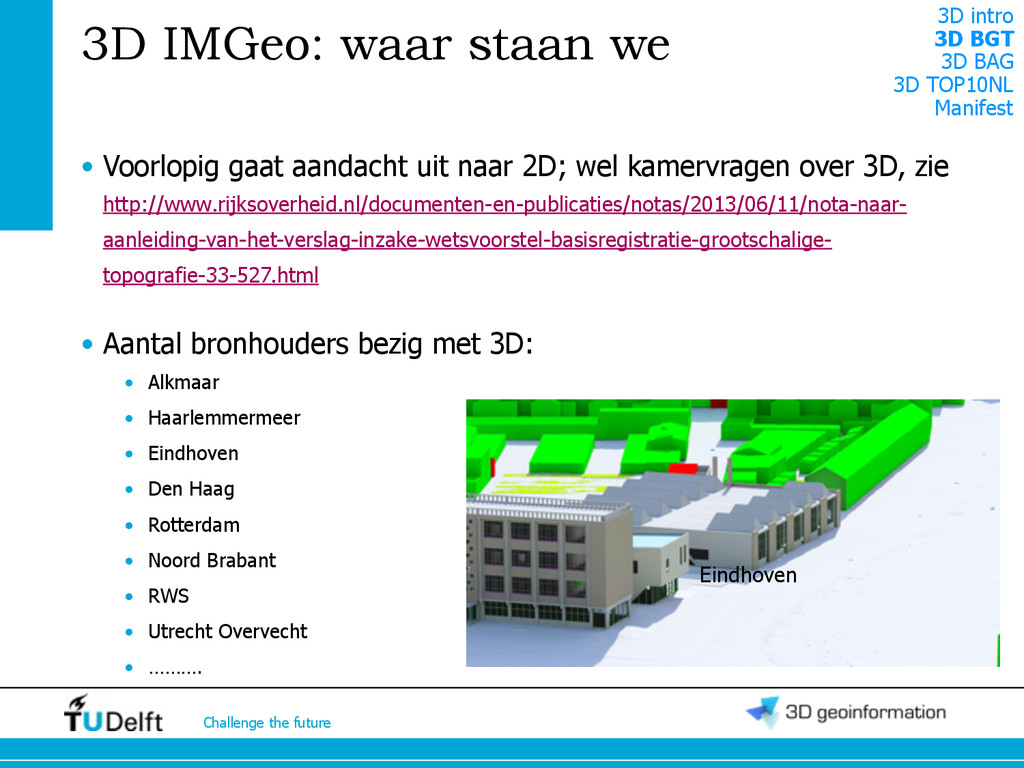

49. Challenge the future • Voorlopig gaat aandacht uit naar 2D; wel kamervragen over 3D, zie http://www.rijksoverheid.nl/documenten-en-publicaties/notas/2013/06/11/nota-naar- aanleiding-van-het-verslag-inzake-wetsvoorstel-basisregistratie-grootschalige- topografie-33-527.html • Aantal bronhouders bezig met 3D: • Alkmaar • Haarlemmermeer • Eindhoven • Den Haag • Rotterdam • Noord Brabant • RWS • Utrecht Overvecht • ………. 3D IMGeo: waar staan we 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest Eindhoven

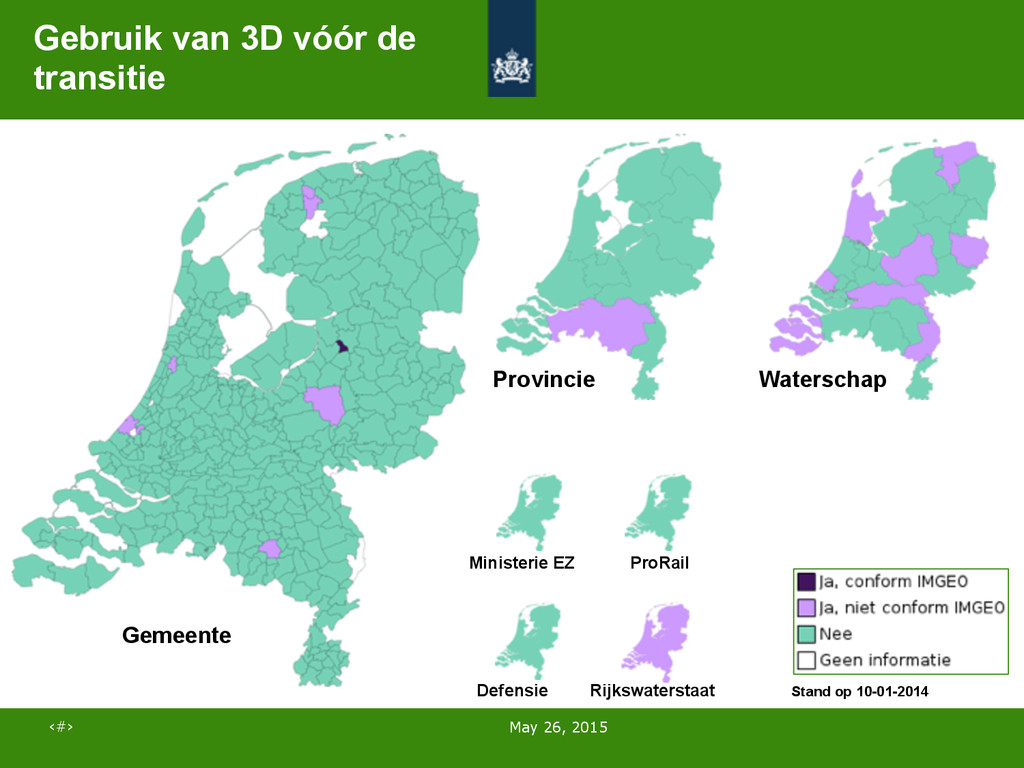

50. ‹#› May 26, 2015 Gemeente Provincie Waterschap Defensie Ministerie EZ ProRail Rijkswaterstaat Stand op 10-01-2014 Gebruik van 3D vóór de transitie

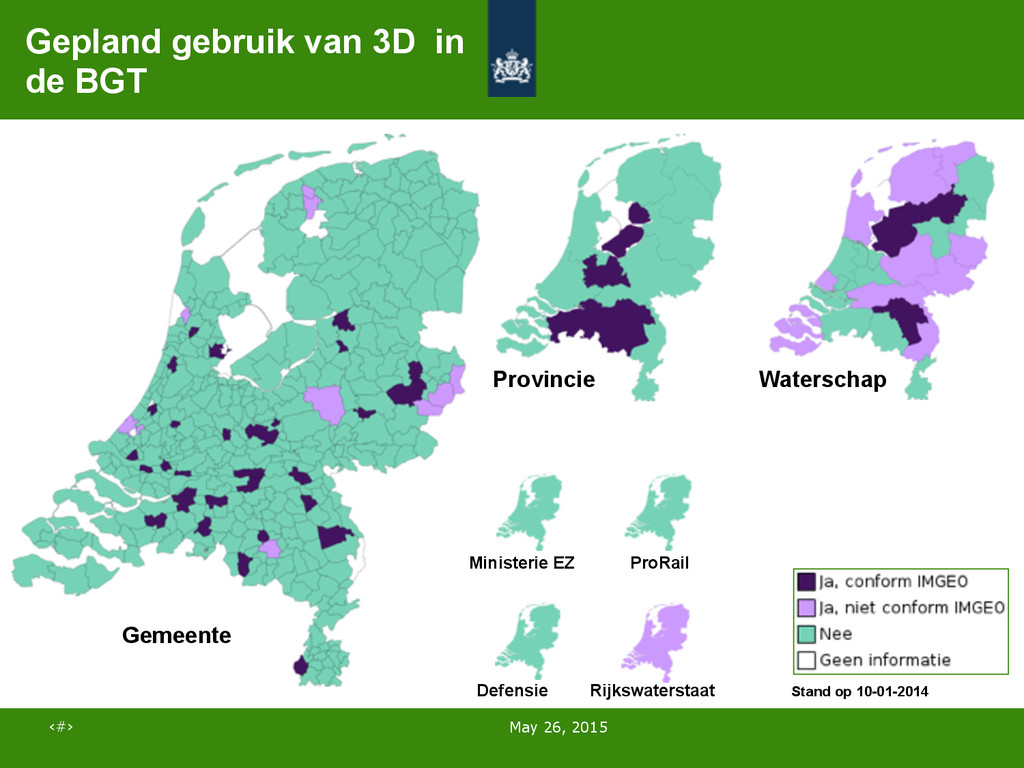

51. ‹#› May 26, 2015 Gemeente Provincie Waterschap Defensie Ministerie EZ ProRail Rijkswaterstaat Stand op 10-01-2014 Gepland gebruik van 3D in de BGT

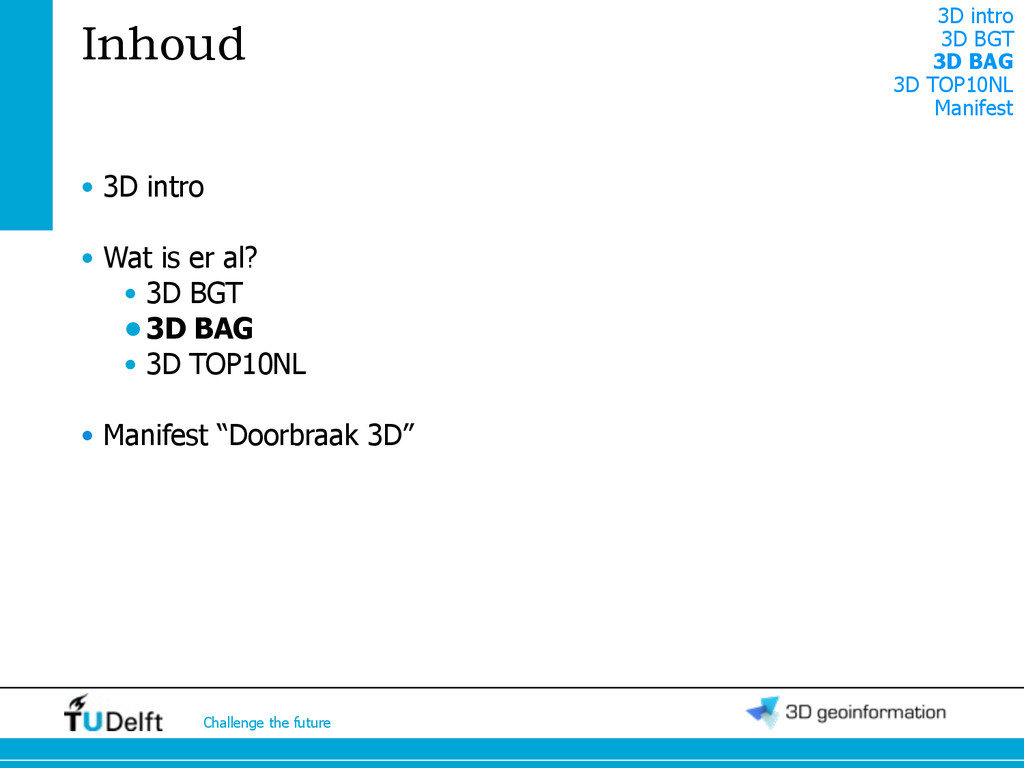

52. Challenge the future • 3D intro • Wat is er al? • 3D BGT •3D BAG • 3D TOP10NL • Manifest “Doorbraak 3D” Inhoud 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

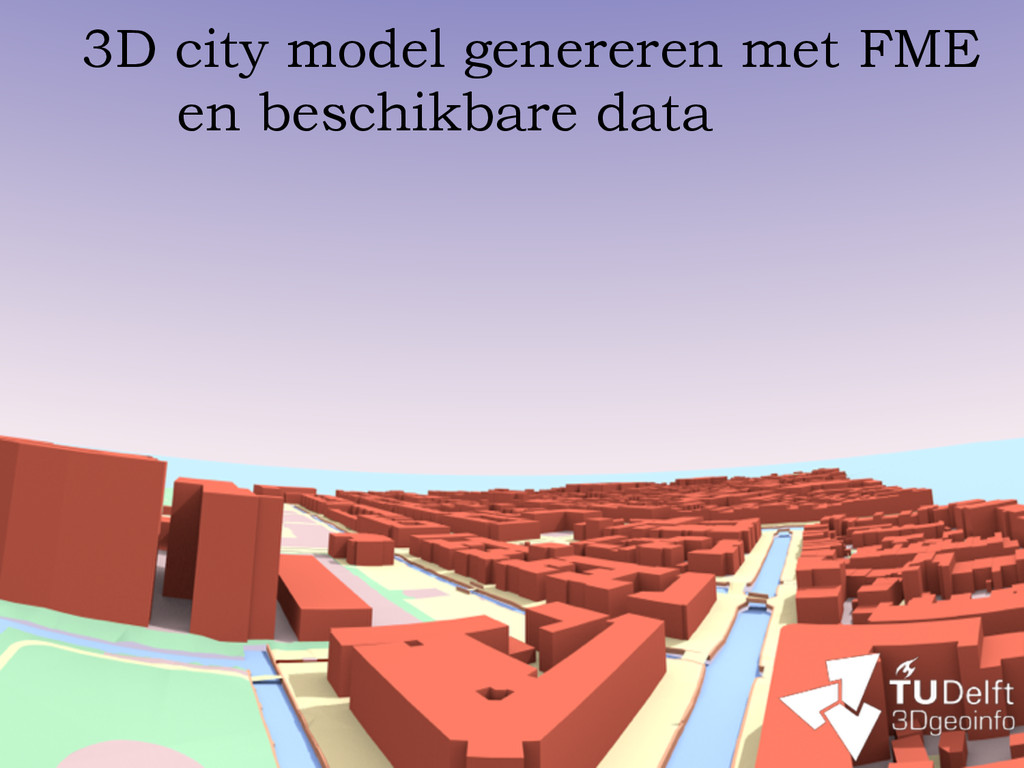

53. Challenge the future • Ravi Peters 3D city model genereren met FME en beschikbare data

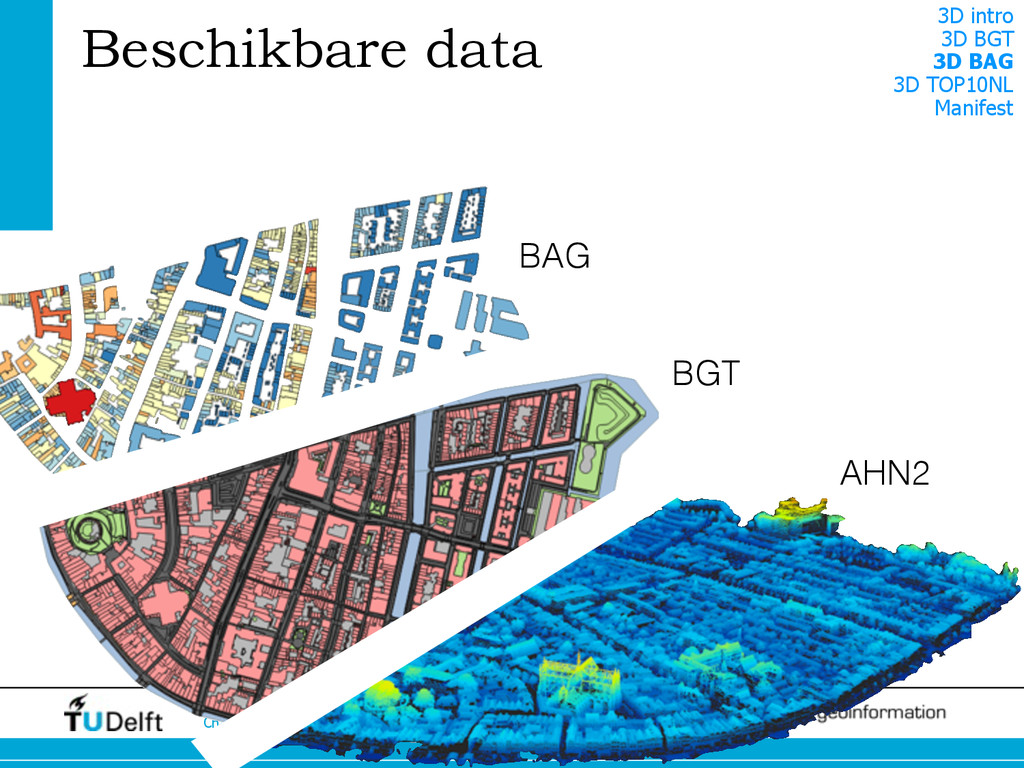

54. Challenge the future Beschikbare data BAG BGT AHN2 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

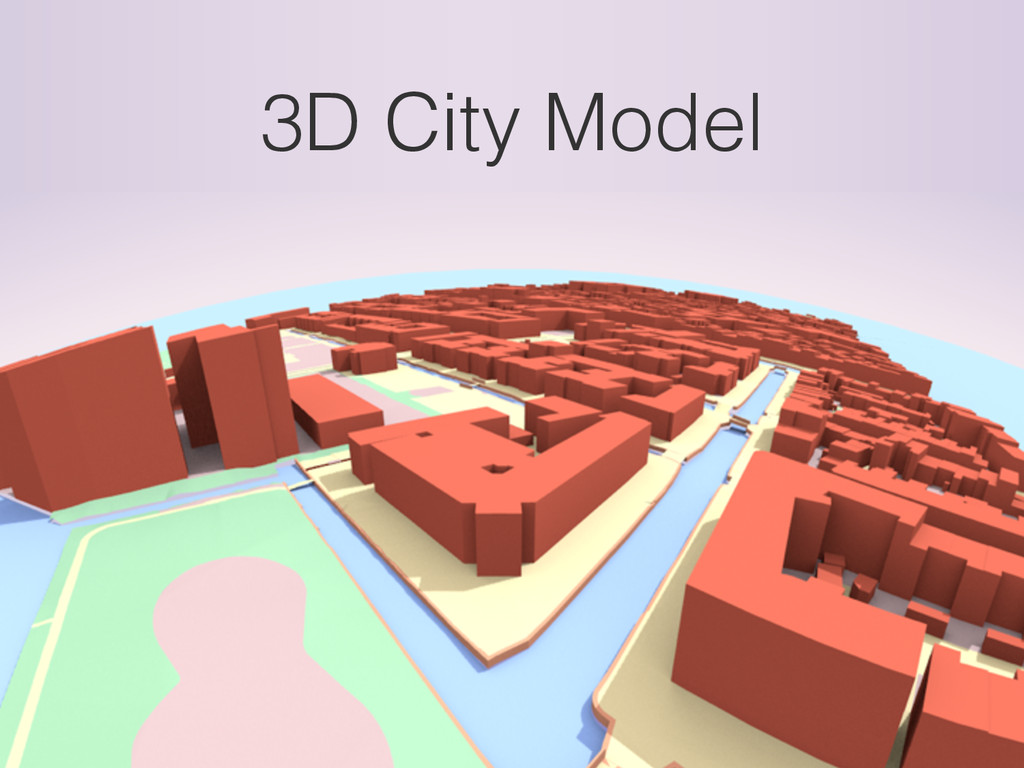

55. 3D City Model

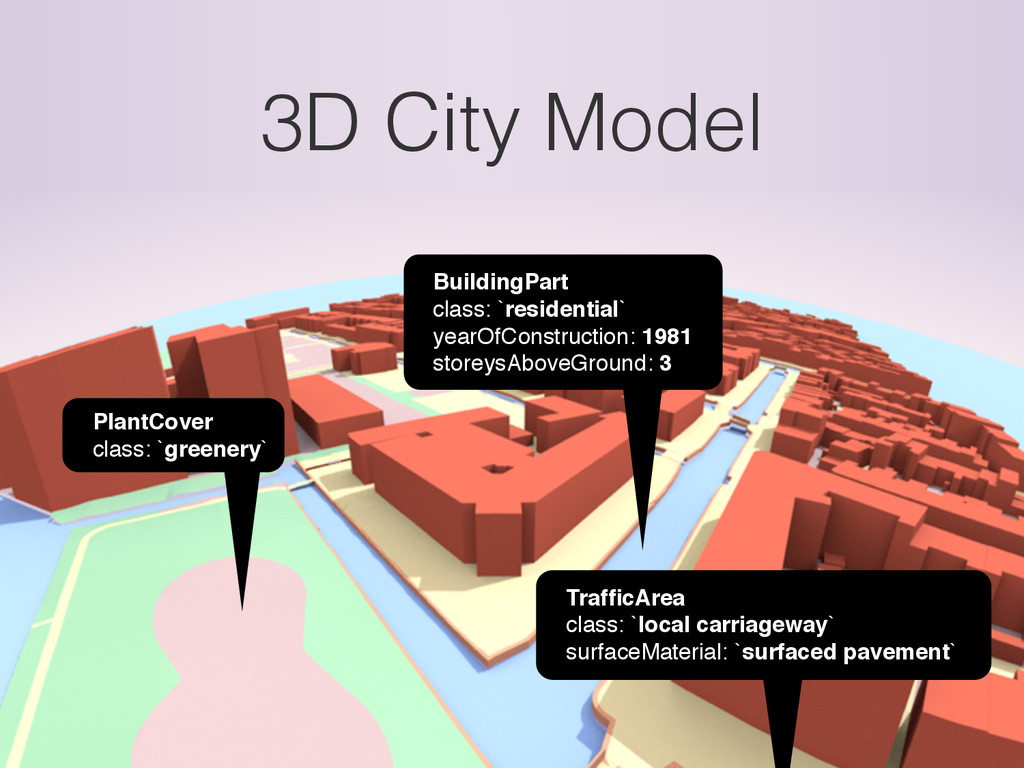

56. 3D City Model BuildingPart class: `residential` yearOfConstruction: 1981 storeysAboveGround: 3 PlantCover class: `greenery` TrafficArea class: `local carriageway` surfaceMaterial: `surfaced pavement`

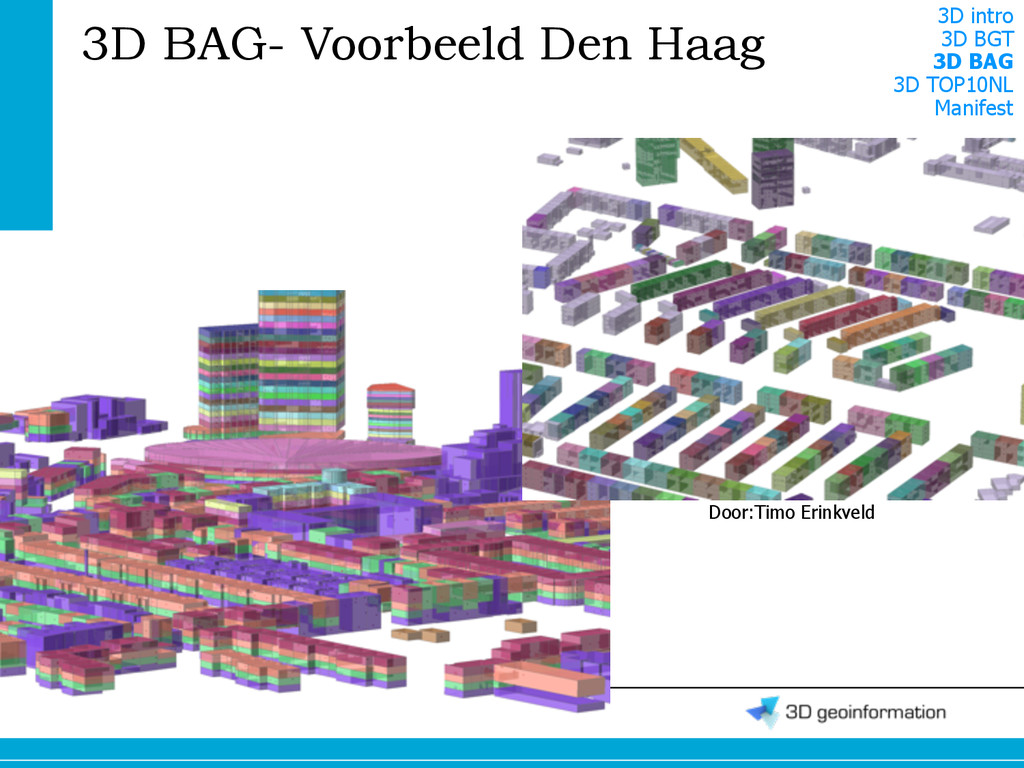

57. Challenge the future 3D BAG- Voorbeeld Den Haag Door:Timo Erinkveld 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

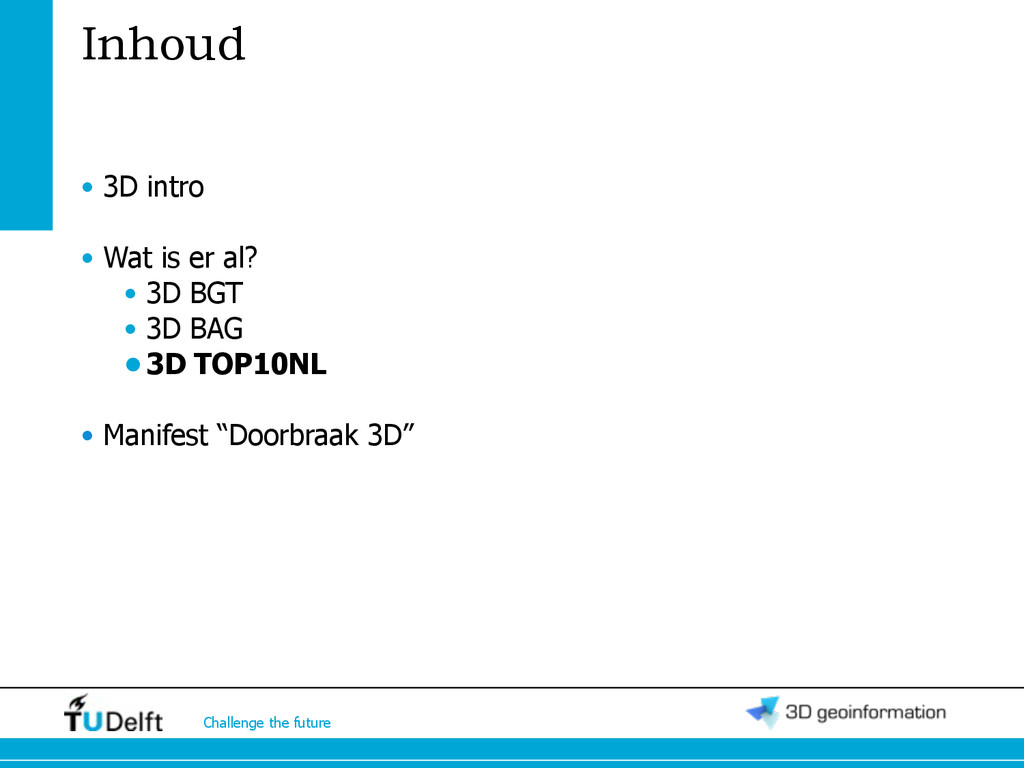

58. Challenge the future • 3D intro • Wat is er al? • 3D BGT • 3D BAG •3D TOP10NL • Manifest “Doorbraak 3D” Inhoud

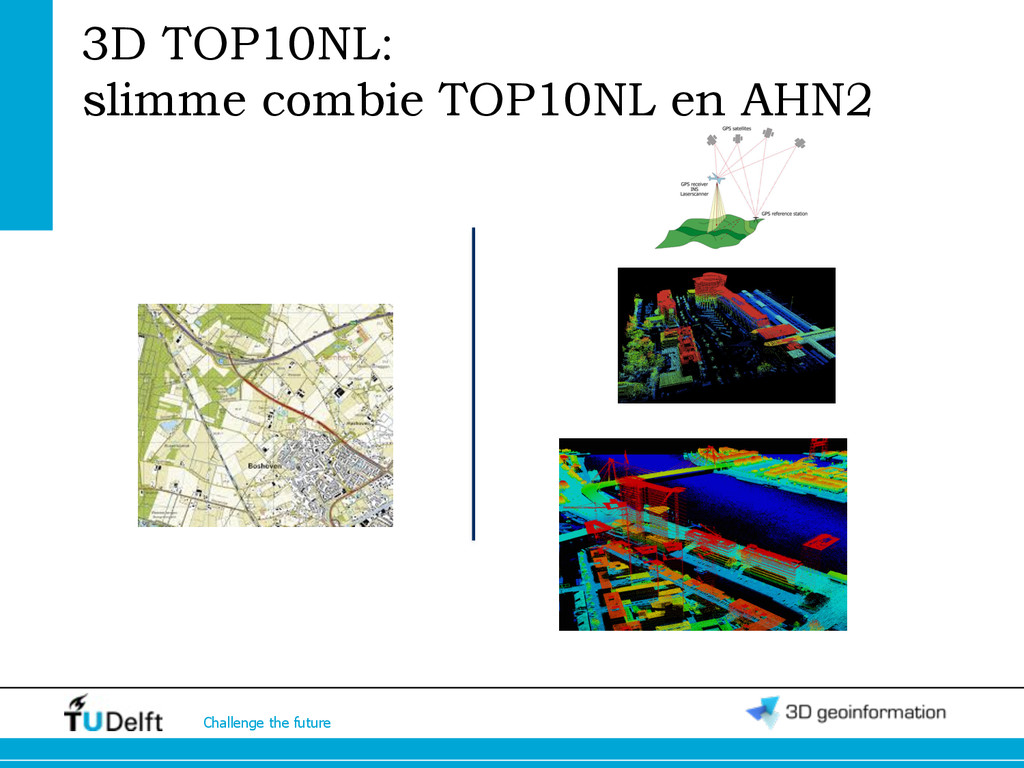

59. Challenge the future 3D TOP10NL: slimme combie TOP10NL en AHN2

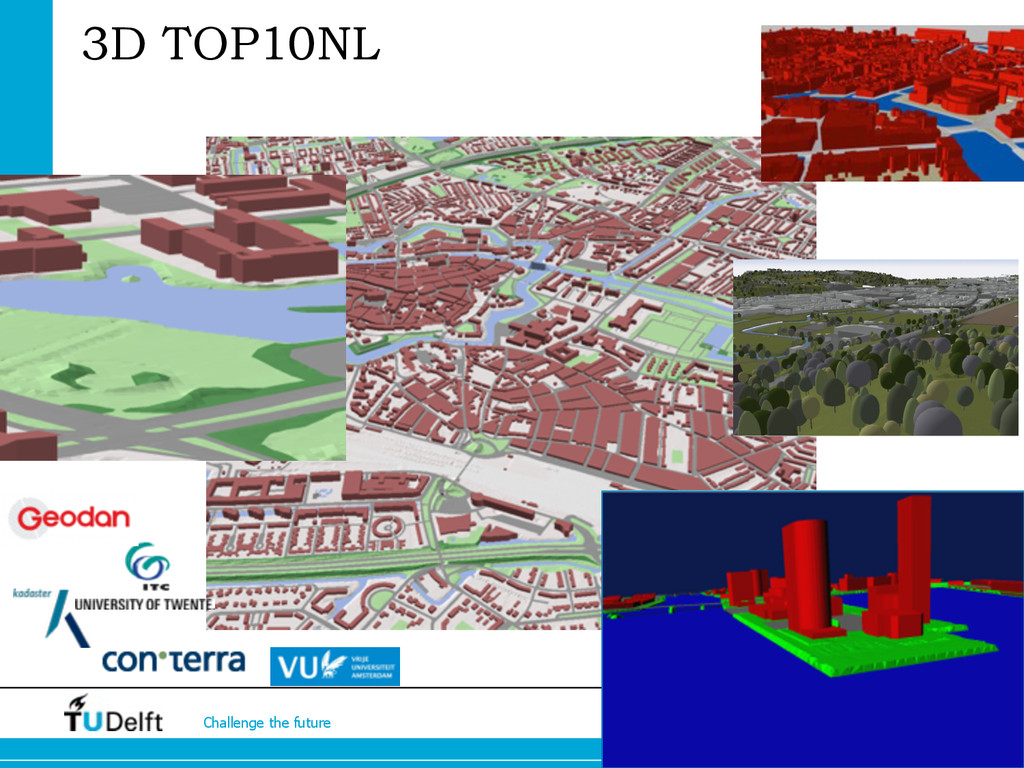

60. Challenge the future 3D TOP10NL

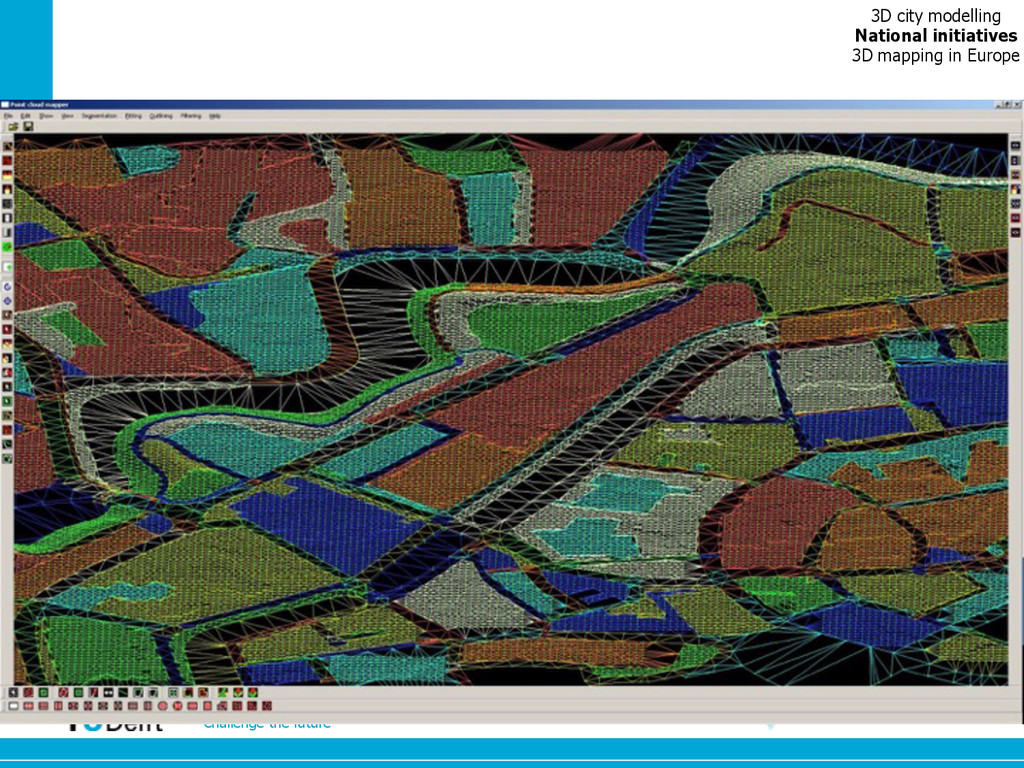

61. Challenge the future 3D city modelling National initiatives 3D mapping in Europe

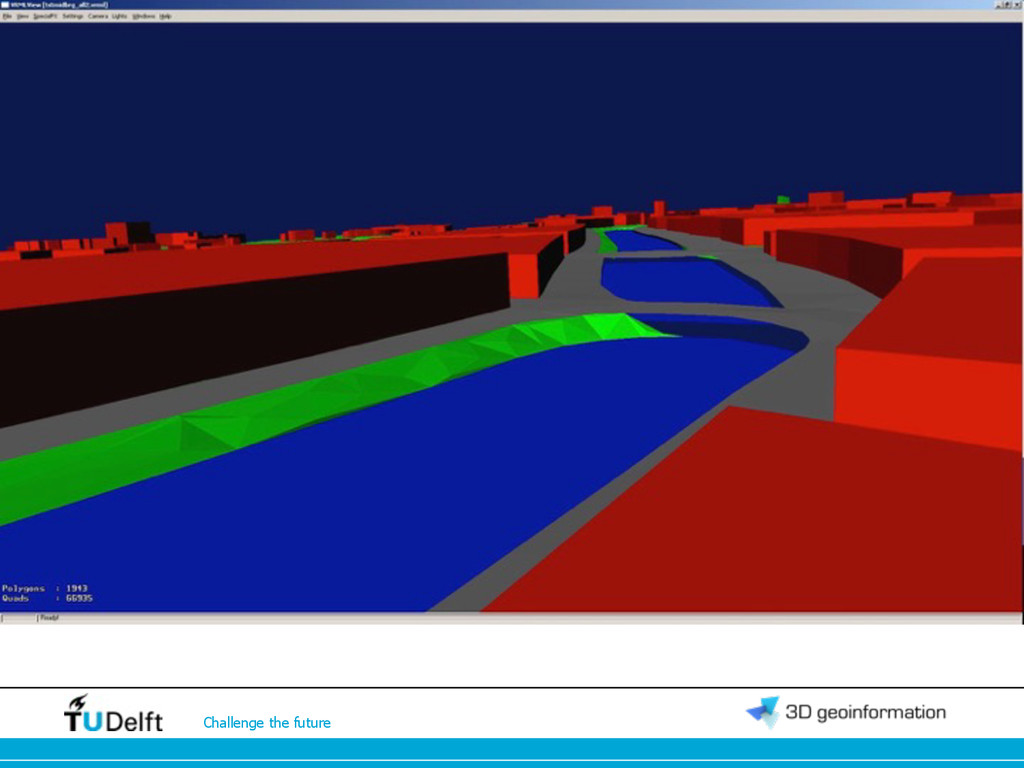

62. Challenge the future

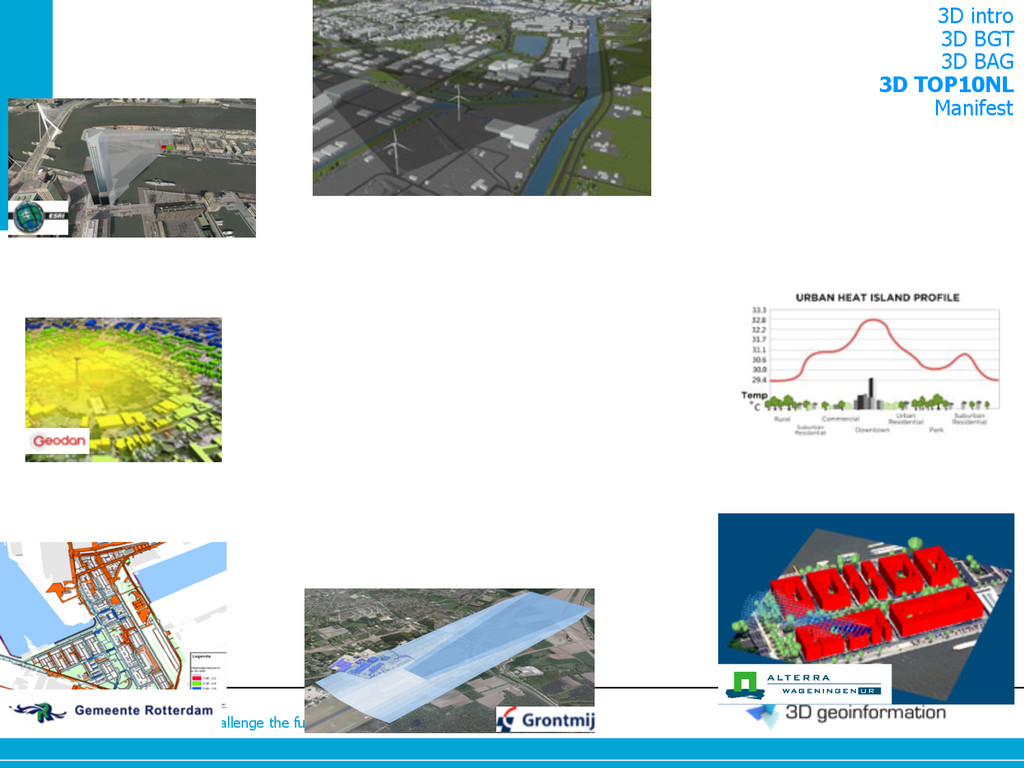

63. Challenge the future 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

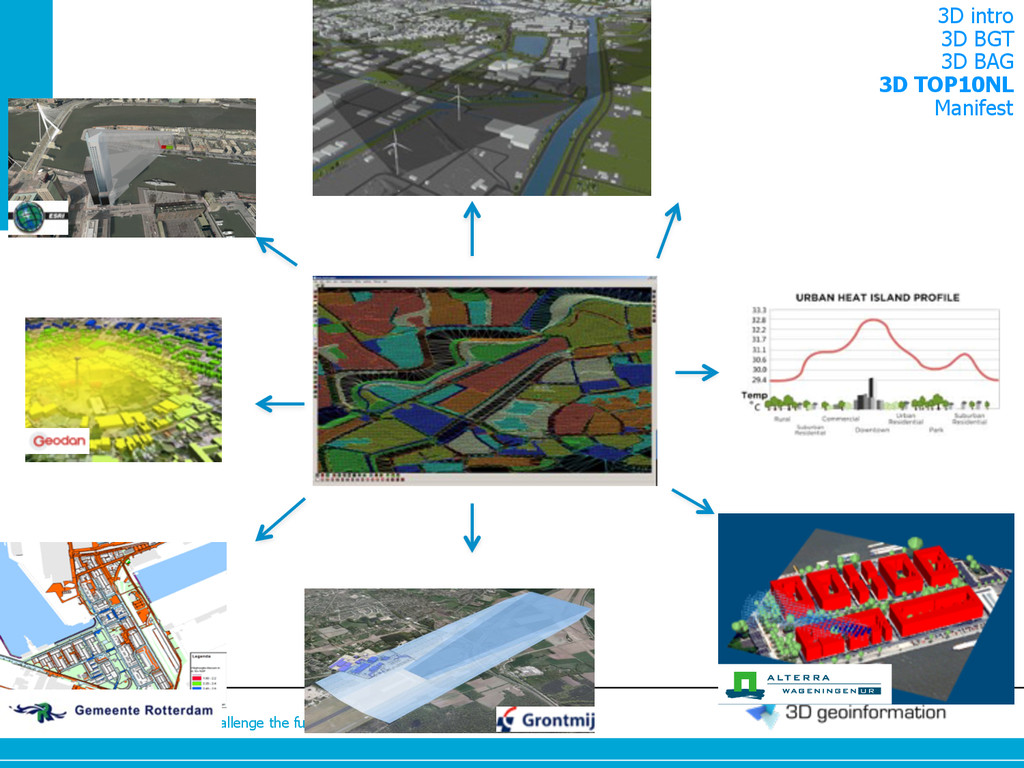

64. Challenge the future 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

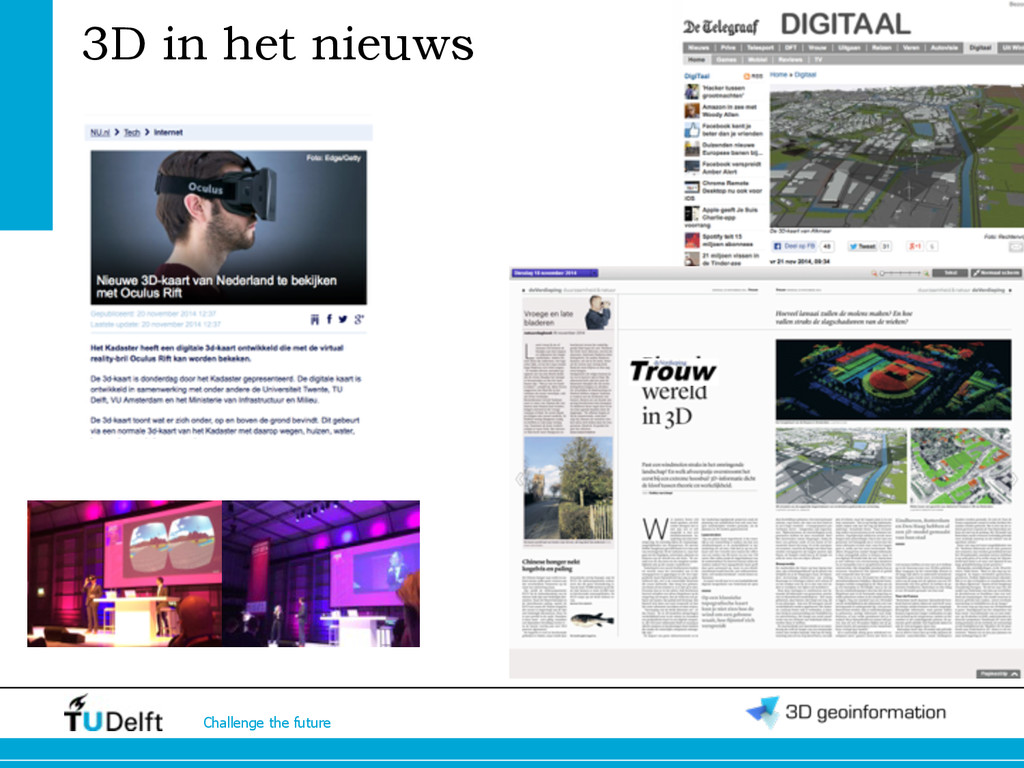

65. Challenge the future 3D in het nieuws
66. Challenge the future 12 Challenge the future

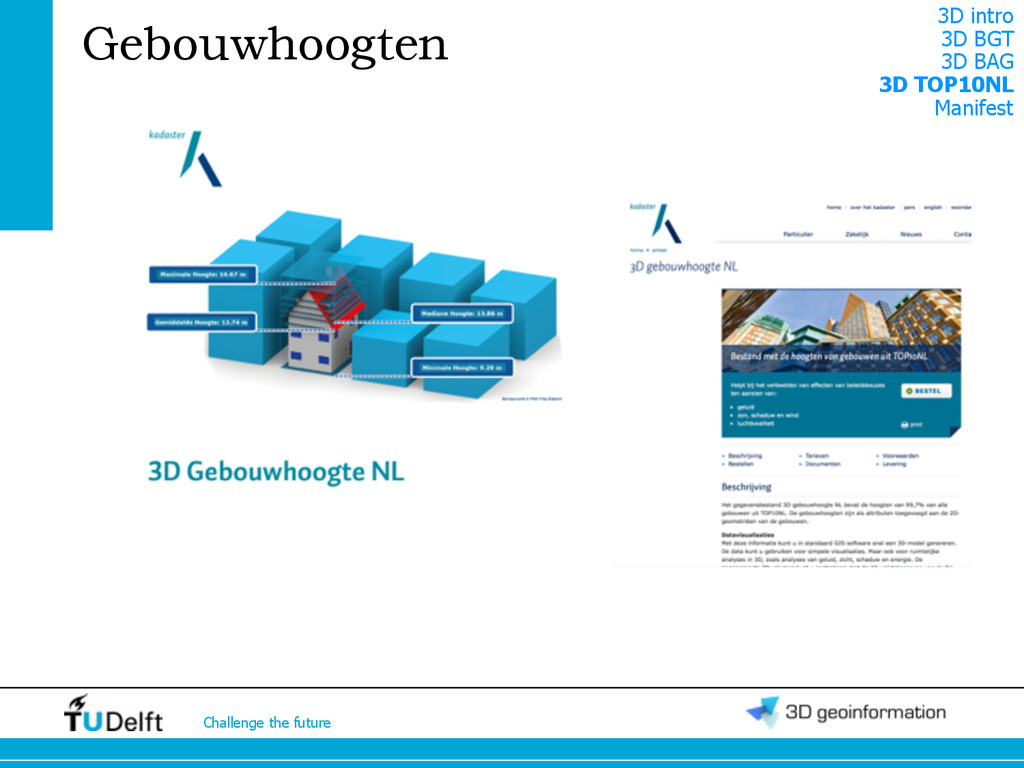

67. Challenge the future Gebouwhoogten 3D intro 3D BGT 3D BAG 3D TOP10NL Manifest

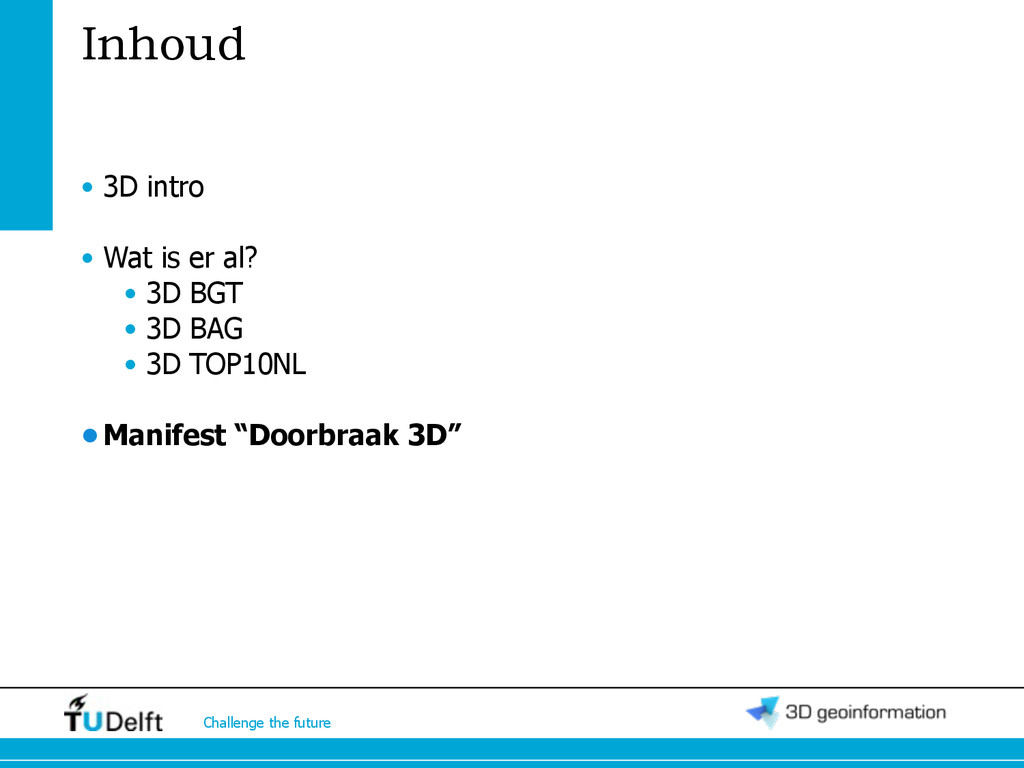

68. Challenge the future • 3D intro • Wat is er al? • 3D BGT • 3D BAG • 3D TOP10NL •Manifest “Doorbraak 3D” Inhoud

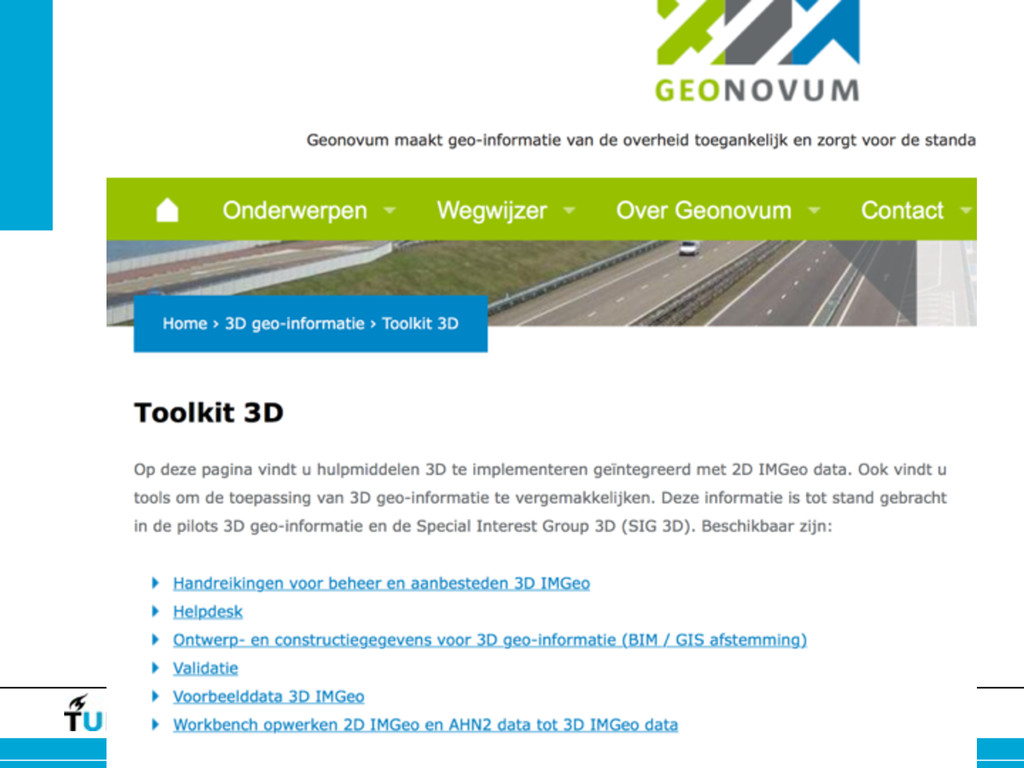

69. Challenge the future • 3D Special Interest Group NL (ook in andere landen) • Actief sinds 2010 • Manifest getekend in 2014 Doorbraak 3D: gezamenlijke ambities overheid, wetenschap, bedrijfsleven

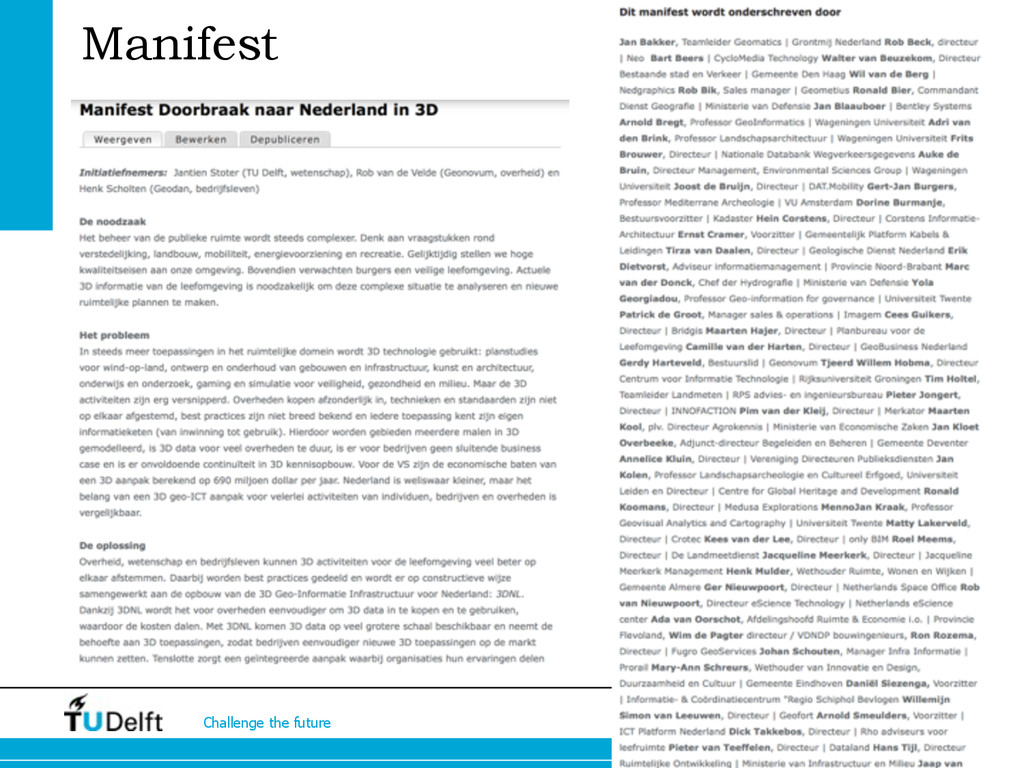

70. Challenge the future Manifest

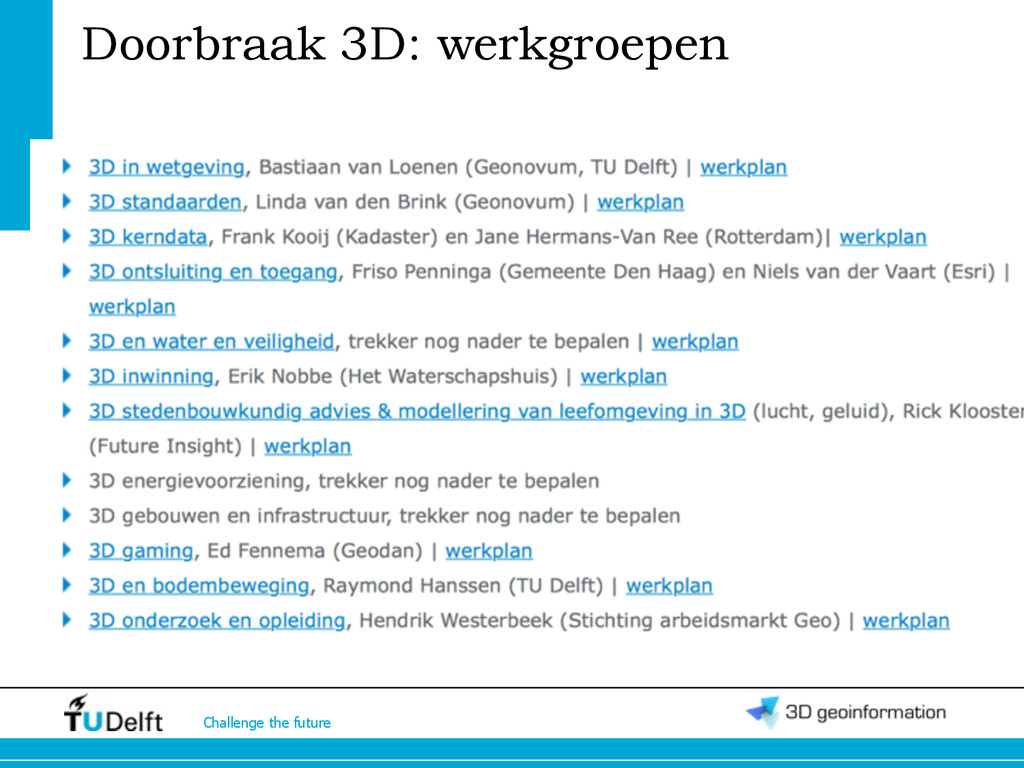

71. Challenge the future Doorbraak 3D: werkgroepen

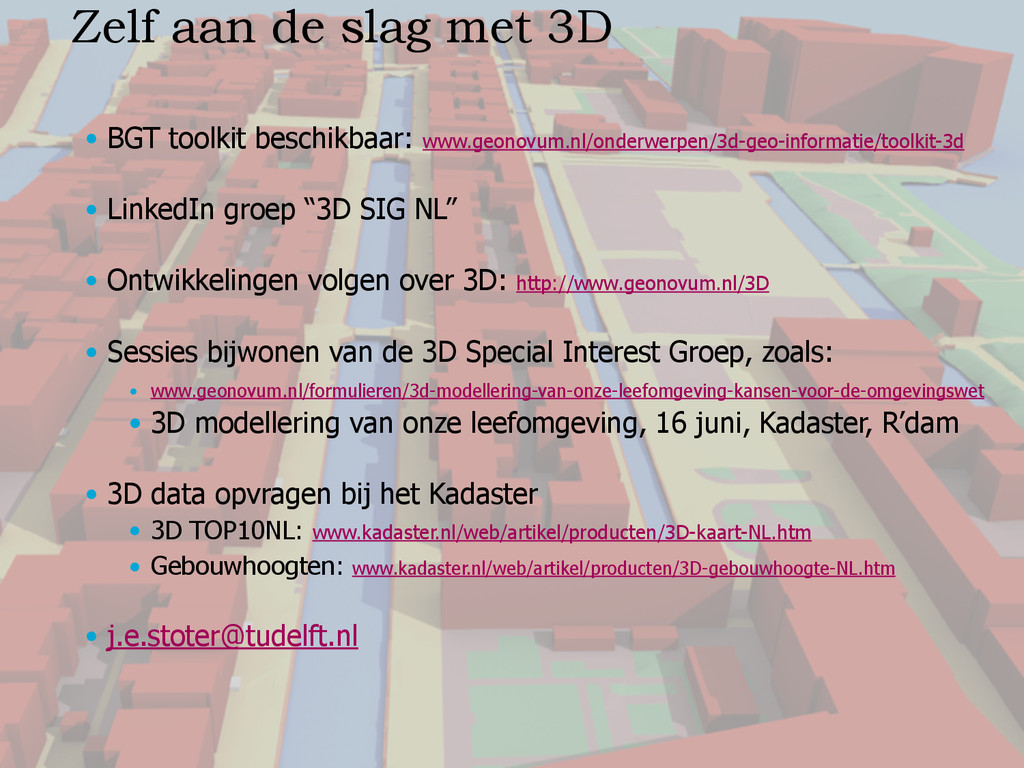

72. Challenge the future • BGT toolkit beschikbaar: www.geonovum.nl/onderwerpen/3d-geo-informatie/toolkit-3d • LinkedIn groep “3D SIG NL” • Ontwikkelingen volgen over 3D: http://www.geonovum.nl/3D • Sessies bijwonen van de 3D Special Interest Groep, zoals: • www.geonovum.nl/formulieren/3d-modellering-van-onze-leefomgeving-kansen-voor-de-omgevingswet • 3D modellering van onze leefomgeving, 16 juni, Kadaster, R’dam • 3D data opvragen bij het Kadaster • 3D TOP10NL: www.kadaster.nl/web/artikel/producten/3D-kaart-NL.htm • Gebouwhoogten: www.kadaster.nl/web/artikel/producten/3D-gebouwhoogte-NL.htm • j.e.stoter@tudelft.nl Zelf aan de slag met 3D
