1. ２００８年１１月１８日（火） セキュアVMワークショップ （公開用修正版） 筑波大学 講師 品川高廣

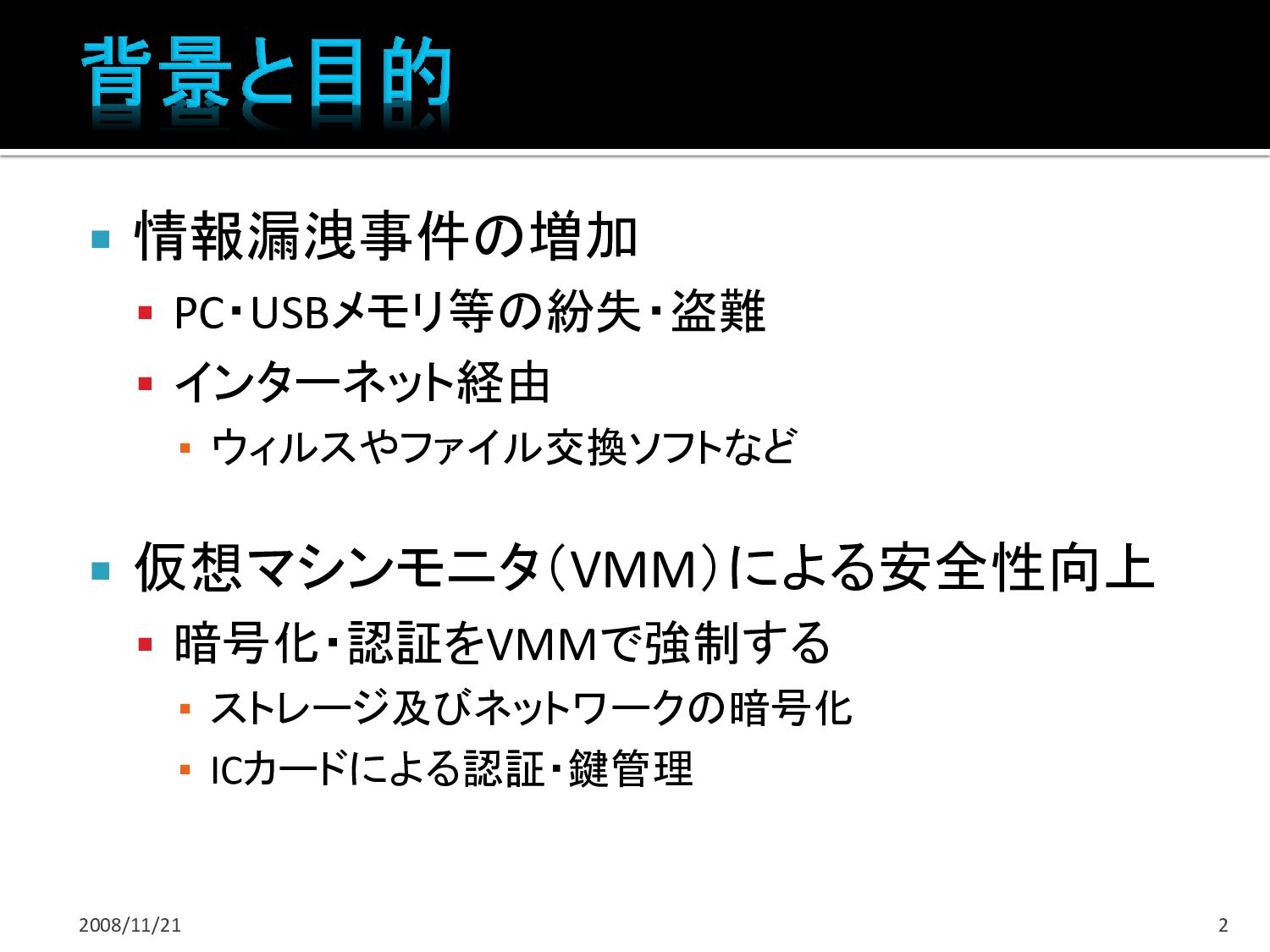

2.  情報漏洩事件の増加  PC・USBメモリ等の紛失・盗難  インターネット経由 ▪ ウィルスやファイル交換ソフトなど  仮想マシンモニタ（VMM）による安全性向上  暗号化・認証をVMMで強制する ▪ ストレージ及びネットワークの暗号化 ▪ ICカードによる認証・鍵管理 2008/11/21 2

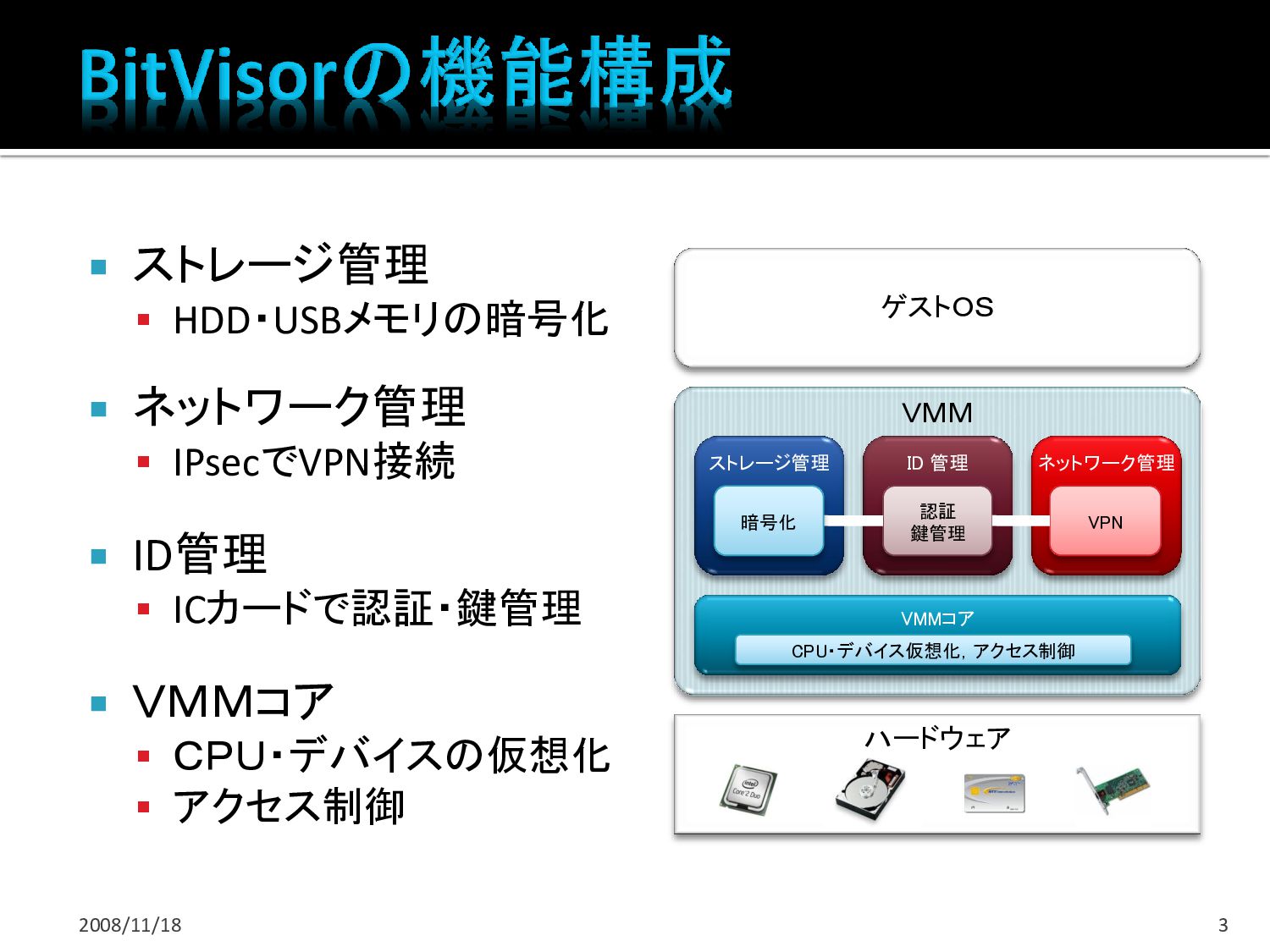

3.  ストレージ管理  HDD・USBメモリの暗号化  ネットワーク管理  IPsecでVPN接続  ID管理  ICカードで認証・鍵管理  ＶＭＭコア  ＣＰＵ・デバイスの仮想化  アクセス制御 2008/11/18 3 ＶＭＭ ハードウェア ゲストＯＳ ネットワーク管理 ストレージ管理 ID 管理 認証 鍵管理 VPN 暗号化 VMMコア CPU・デバイス仮想化，アクセス制御

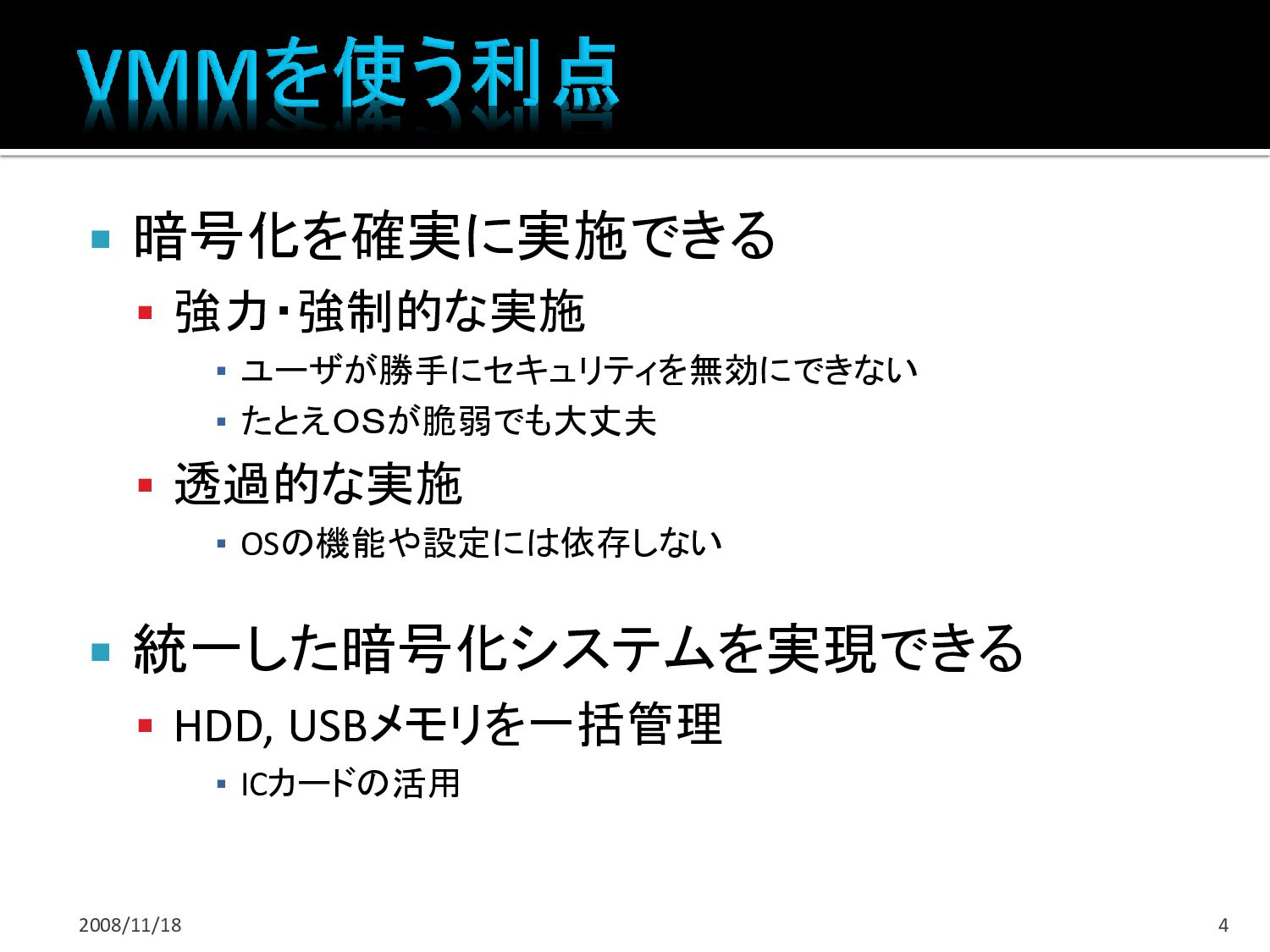

4.  暗号化を確実に実施できる  強力・強制的な実施 ▪ ユーザが勝手にセキュリティを無効にできない ▪ たとえＯＳが脆弱でも大丈夫  透過的な実施 ▪ OSの機能や設定には依存しない  統一した暗号化システムを実現できる  HDD, USBメモリを一括管理 ▪ ICカードの活用 2008/11/18 4

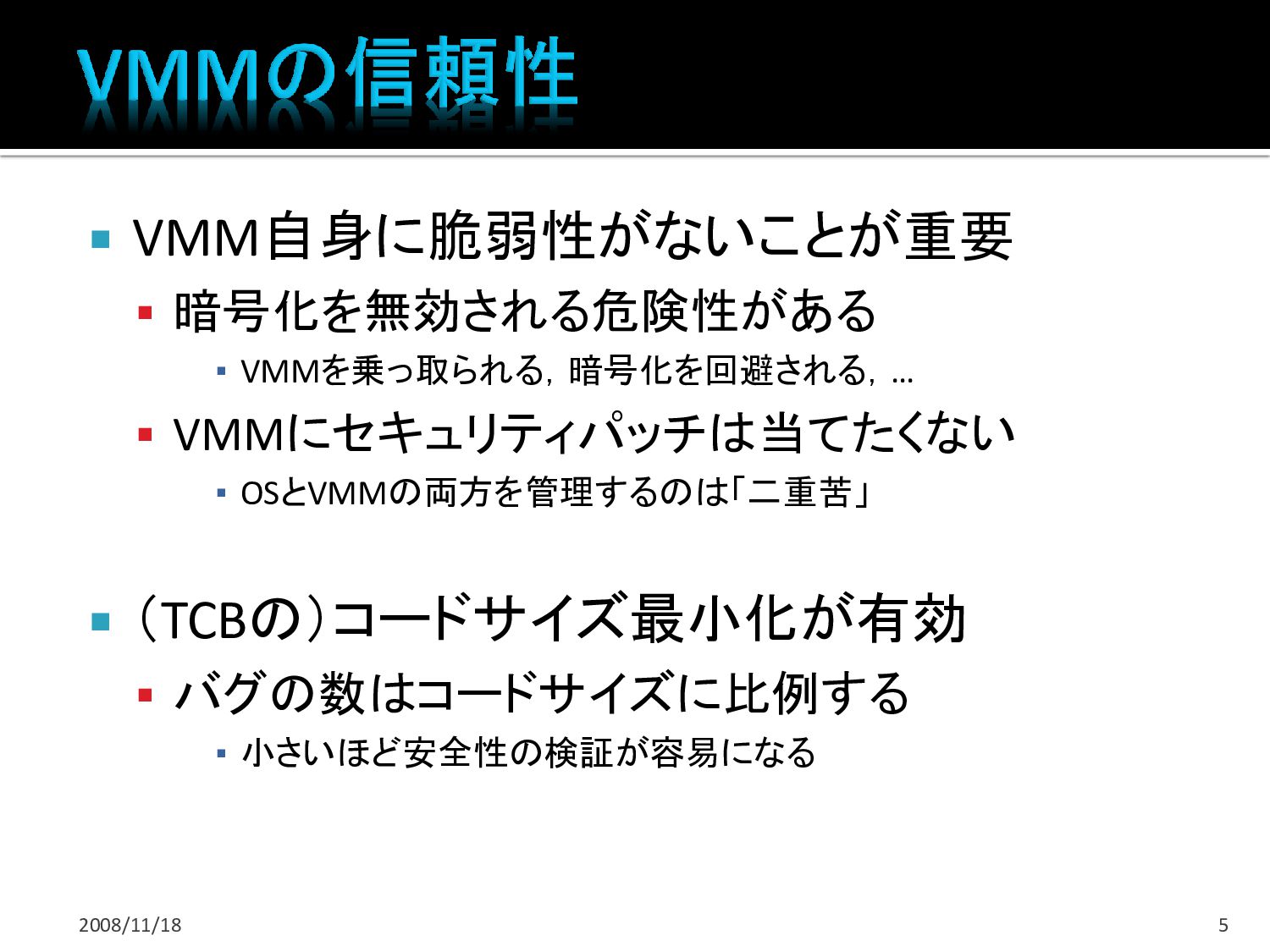

5.  VMM自身に脆弱性がないことが重要  暗号化を無効される危険性がある ▪ VMMを乗っ取られる，暗号化を回避される，…  VMMにセキュリティパッチは当てたくない ▪ OSとVMMの両方を管理するのは「二重苦」  （TCBの）コードサイズ最小化が有効  バグの数はコードサイズに比例する ▪ 小さいほど安全性の検証が容易になる 2008/11/18 5

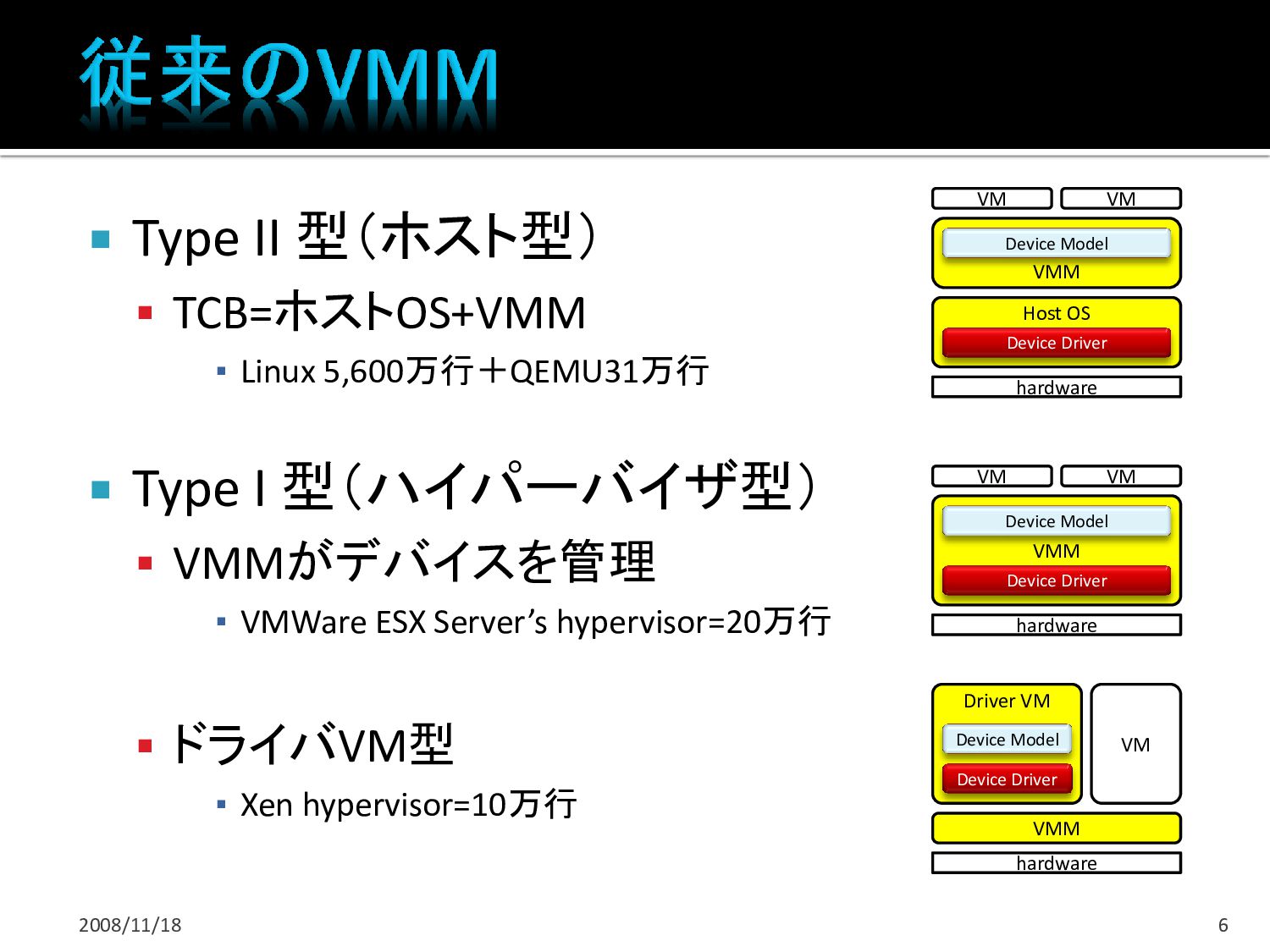

6.  Type II 型（ホスト型）  TCB=ホストOS+VMM ▪ Linux 5,600万行＋QEMU31万行  Type I 型（ハイパーバイザ型）  VMMがデバイスを管理 ▪ VMWare ESX Server’s hypervisor=20万行  ドライバVM型 ▪ Xen hypervisor=10万行 2008/11/18 6 hardware Host OS VMM VM VM hardware VMM VM VM Device Driver Device Model Device Driver Device Model hardware VMM Driver VM VM Device Driver Device Model

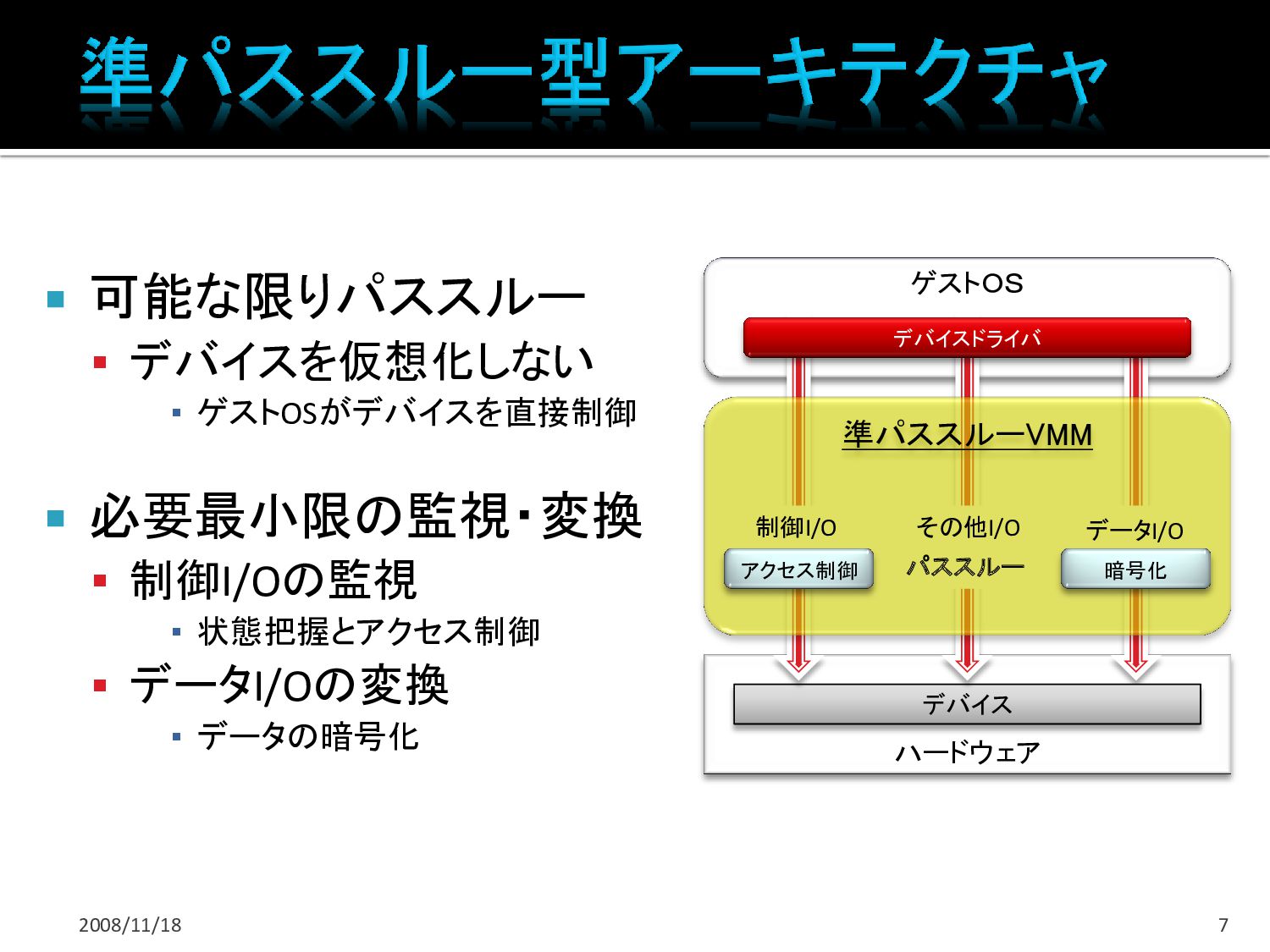

7.  可能な限りパススルー  デバイスを仮想化しない ▪ ゲストOSがデバイスを直接制御  必要最小限の監視・変換  制御I/Oの監視 ▪ 状態把握とアクセス制御  データI/Oの変換 ▪ データの暗号化 2008/11/18 7 ハードウェア ゲストＯＳ デバイス デバイスドライバ 準パススルーVMM アクセス制御 暗号化 制御I/O データI/O その他I/O パススルー

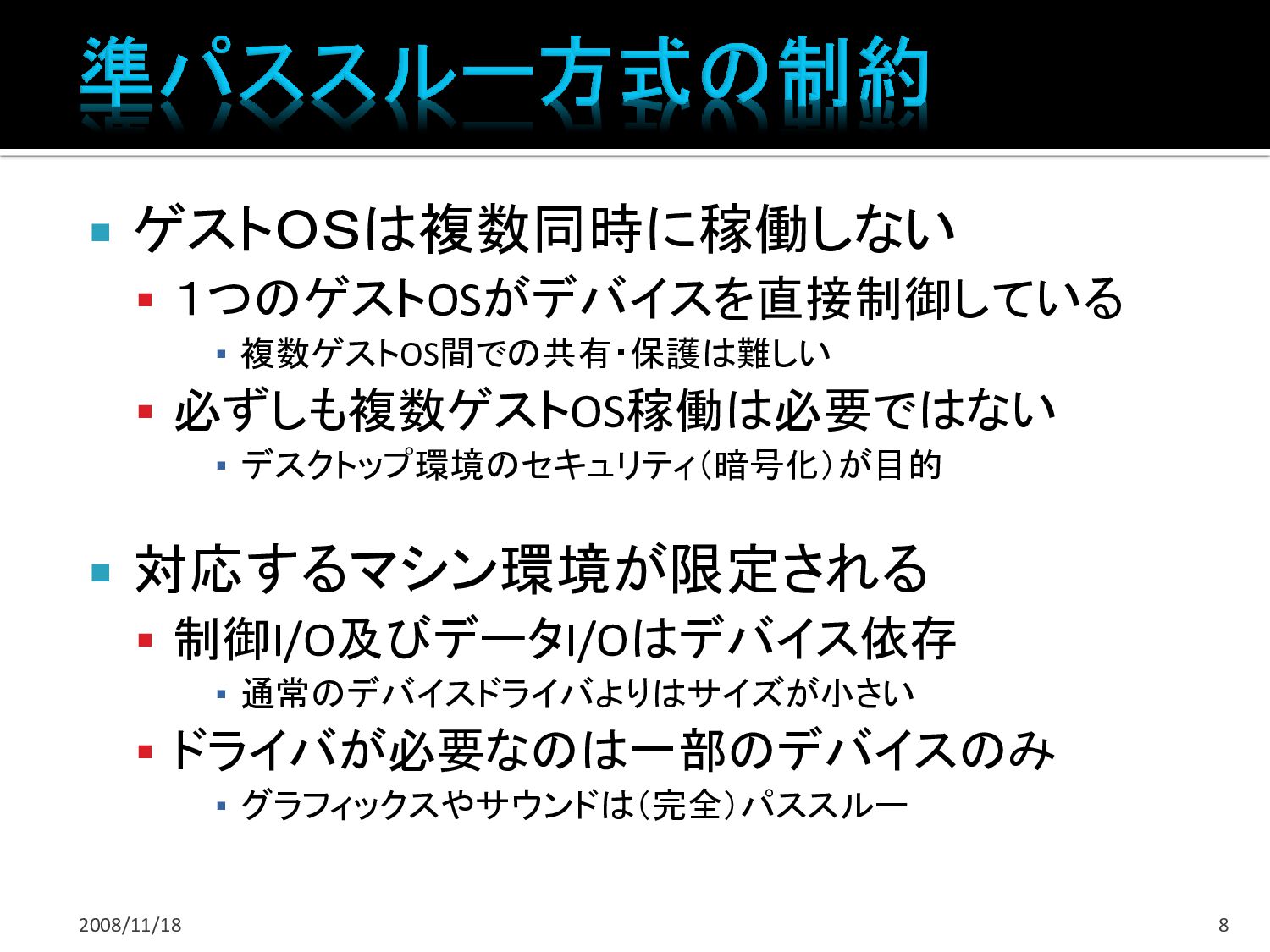

8.  ゲストＯＳは複数同時に稼働しない  １つのゲストOSがデバイスを直接制御している ▪ 複数ゲストOS間での共有・保護は難しい  必ずしも複数ゲストOS稼働は必要ではない ▪ デスクトップ環境のセキュリティ（暗号化）が目的  対応するマシン環境が限定される  制御I/O及びデータI/Oはデバイス依存 ▪ 通常のデバイスドライバよりはサイズが小さい  ドライバが必要なのは一部のデバイスのみ ▪ グラフィックスやサウンドは（完全）パススルー 2008/11/18 8

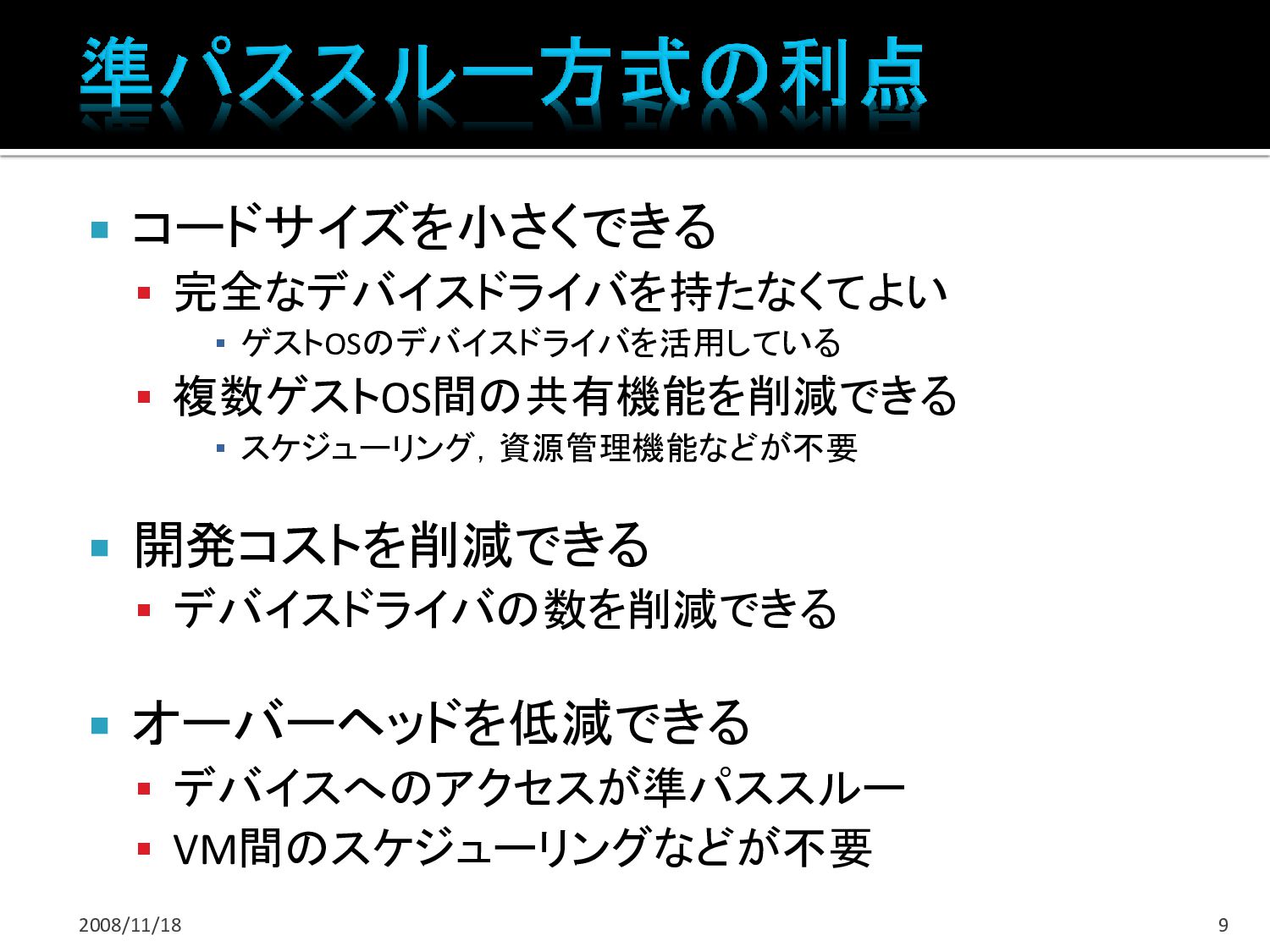

9.  コードサイズを小さくできる  完全なデバイスドライバを持たなくてよい ▪ ゲストOSのデバイスドライバを活用している  複数ゲストOS間の共有機能を削減できる ▪ スケジューリング，資源管理機能などが不要  開発コストを削減できる  デバイスドライバの数を削減できる  オーバーヘッドを低減できる  デバイスへのアクセスが準パススルー  VM間のスケジューリングなどが不要 2008/11/18 9

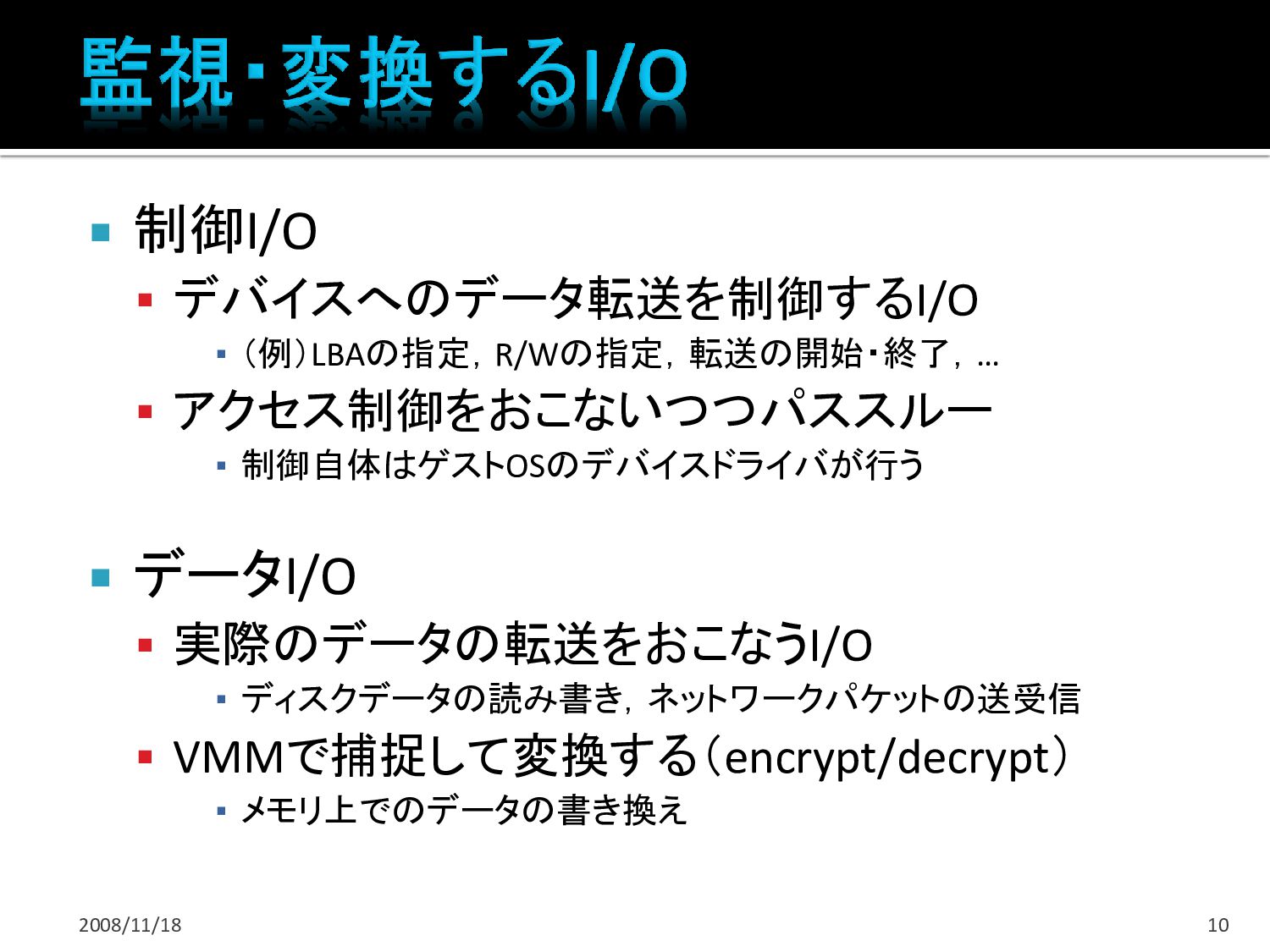

10.  制御I/O  デバイスへのデータ転送を制御するI/O ▪ （例）LBAの指定，R/Wの指定，転送の開始・終了，…  アクセス制御をおこないつつパススルー ▪ 制御自体はゲストOSのデバイスドライバが行う  データI/O  実際のデータの転送をおこなうI/O ▪ ディスクデータの読み書き，ネットワークパケットの送受信  VMMで捕捉して変換する（encrypt/decrypt） ▪ メモリ上でのデータの書き換え 2008/11/18 10
11.  原則ハードウェアの名前空間と同じ  デバイスをゲストOSに直接見せる ▪ ゲスト物理アドレス＝マシン物理アドレス ▪ I/Oアドレス，ストレージLBA，PCIバスアドレス，…  アクセス制御のみをおこなう  VMMの保護 ▪ VMMのメモリ領域，ディスク領域への読み書き禁止 ▪ IOMMUによるDMAアクセス制御 2008/11/18 11

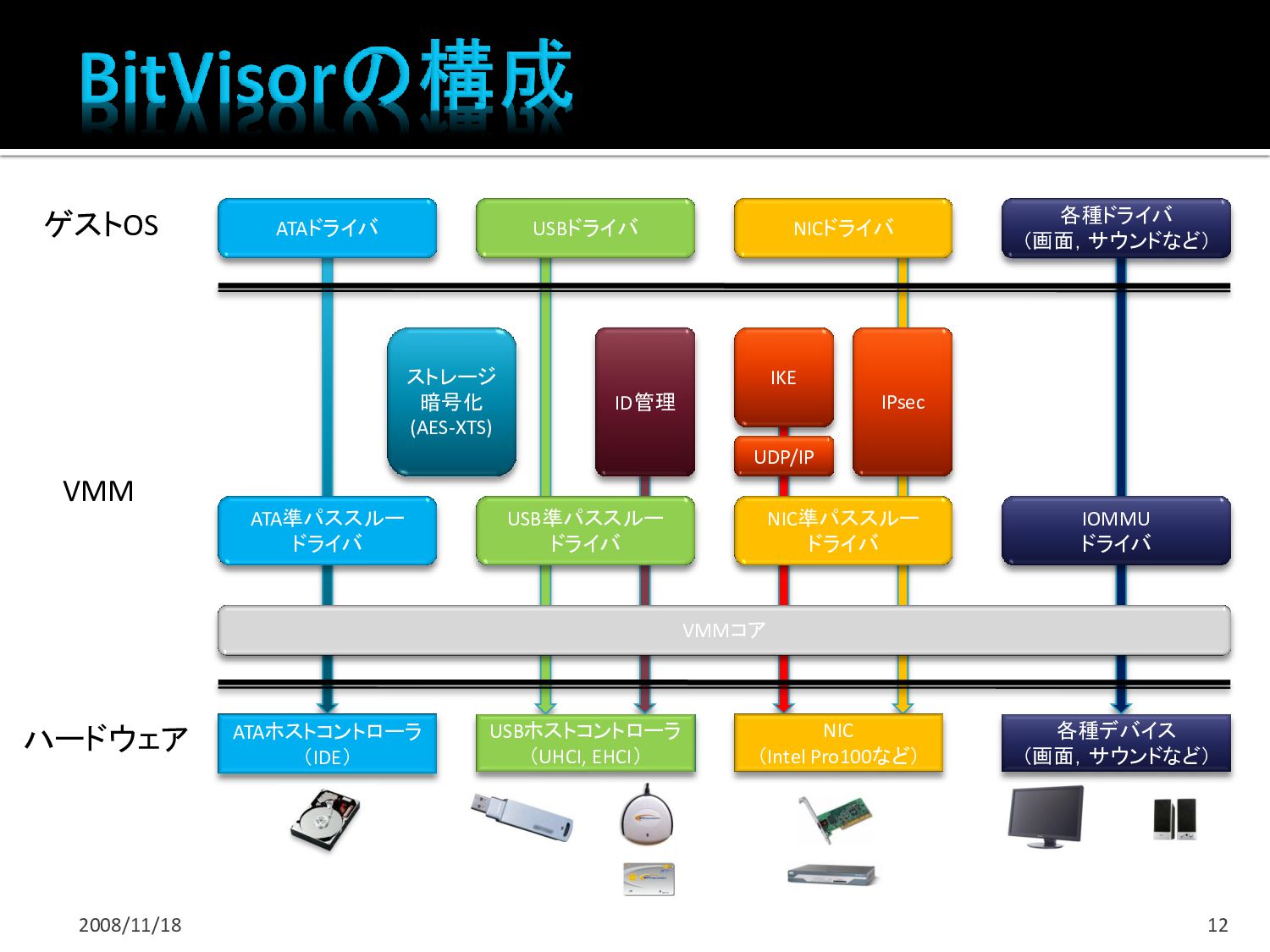

12. 2008/11/18 12 ATAホストコントローラ （IDE） USBホストコントローラ （UHCI, EHCI） NIC （Intel Pro100など） ストレージ 暗号化 (AES-XTS) ID管理 IPsec ハードウェア VMM ゲストOS ATAドライバ USBドライバ NICドライバ IKE VMMコア NIC準パススルー ドライバ ATA準パススルー ドライバ USB準パススルー ドライバ UDP/IP 各種ドライバ （画面，サウンドなど） 各種デバイス （画面，サウンドなど） IOMMU ドライバ

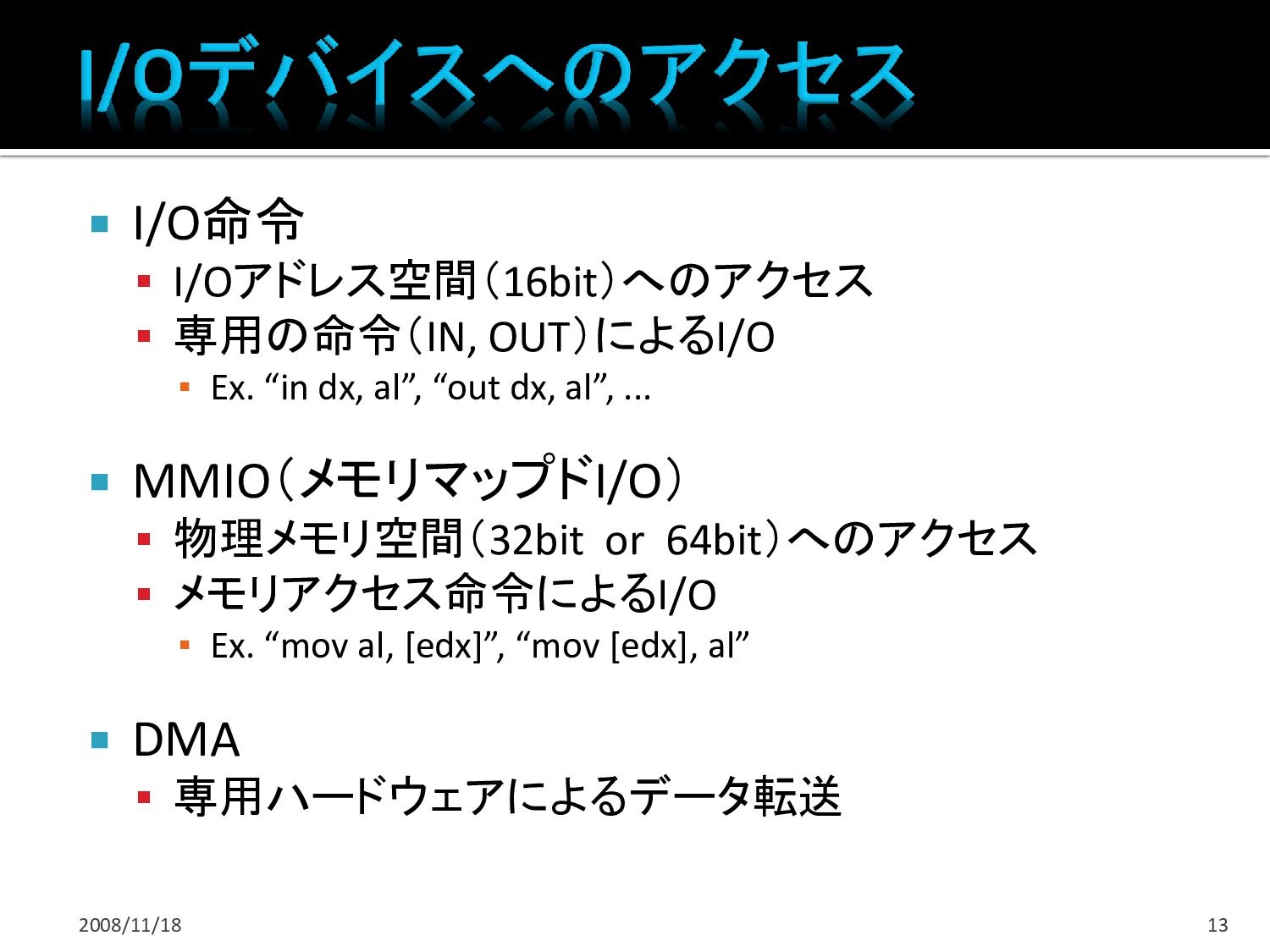

13.  I/O命令  I/Oアドレス空間（16bit）へのアクセス  専用の命令（IN, OUT）によるI/O ▪ Ex. “in dx, al”, “out dx, al”, ...  MMIO（メモリマップドI/O）  物理メモリ空間（32bit or 64bit）へのアクセス  メモリアクセス命令によるI/O ▪ Ex. “mov al, [edx]”, “mov [edx], al”  DMA  専用ハードウェアによるデータ転送 2008/11/18 13
14. 2008/11/18 14 Offset Size Name(read) Name(write) 0 16bit Data Data 1 8bit Error Features 2 8bit Sector Count Sector Count 3 8bit LBA Low LBA Low 4 8bit LBA Mid LBA Mid 5 8bit LBA High LBA High 6 8bit Device Device 7 8bit Status Command I/O Addr 0x1F0 LBA 0 01001101 00110101 Command Block Registers 0x20: READ SECTOR 0x30: WRITE SECTOR 0xC8: READ DMA 0xCA: WRITE DMA

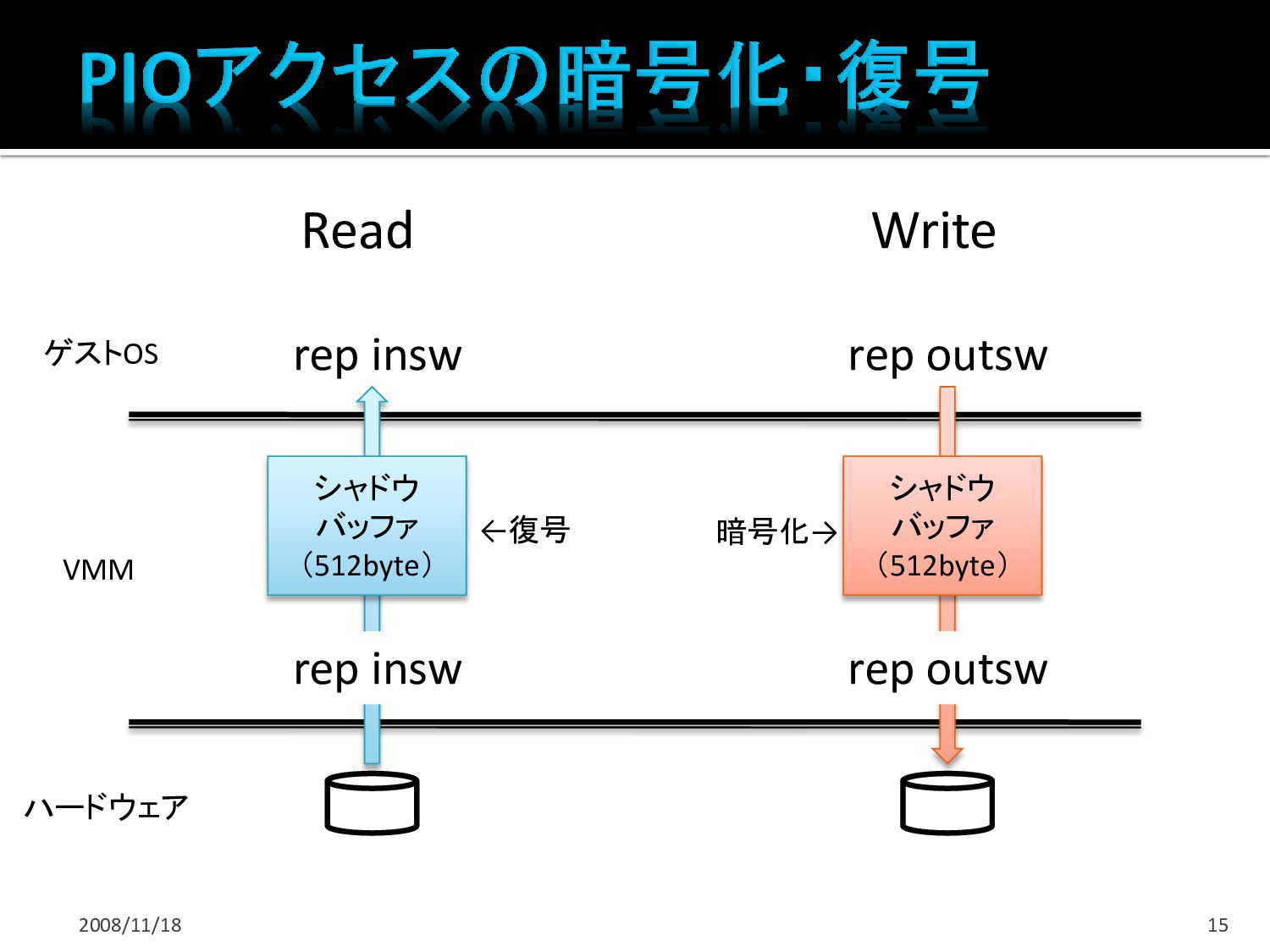

15. 2008/11/18 15 Read Write rep insw rep outsw ハードウェア VMM ゲストOS シャドウ バッファ （512byte） シャドウ バッファ （512byte） rep insw rep outsw ←復号 暗号化→

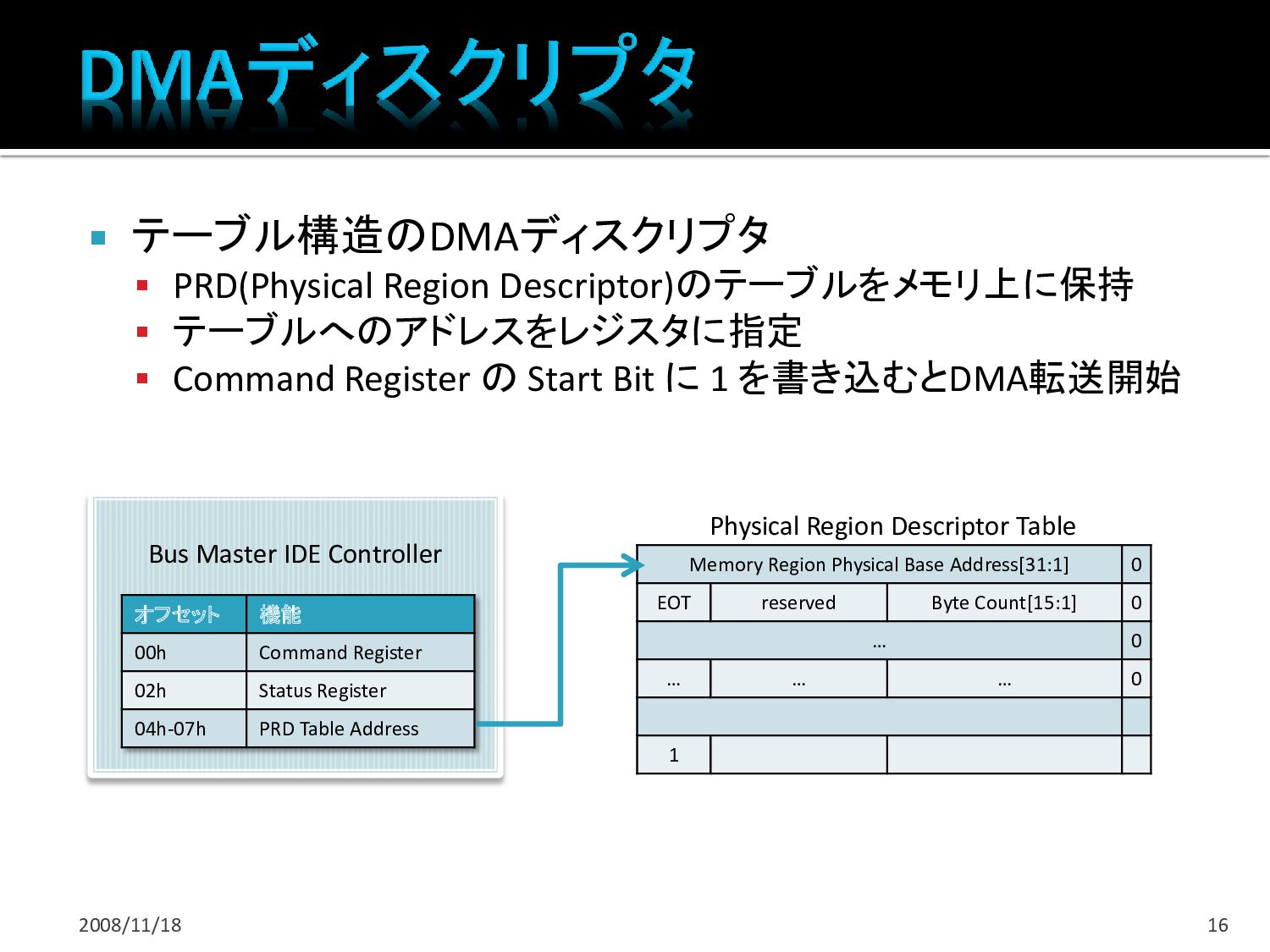

16.  テーブル構造のDMAディスクリプタ  PRD(Physical Region Descriptor)のテーブルをメモリ上に保持  テーブルへのアドレスをレジスタに指定  Command Register の Start Bit に 1 を書き込むとDMA転送開始 2008/11/18 16 Memory Region Physical Base Address[31:1] 0 EOT reserved Byte Count[15:1] 0 … 0 … … … 0 1 Bus Master IDE Controller Physical Region Descriptor Table オフセット 機能 00h Command Register 02h Status Register 04h-07h PRD Table Address

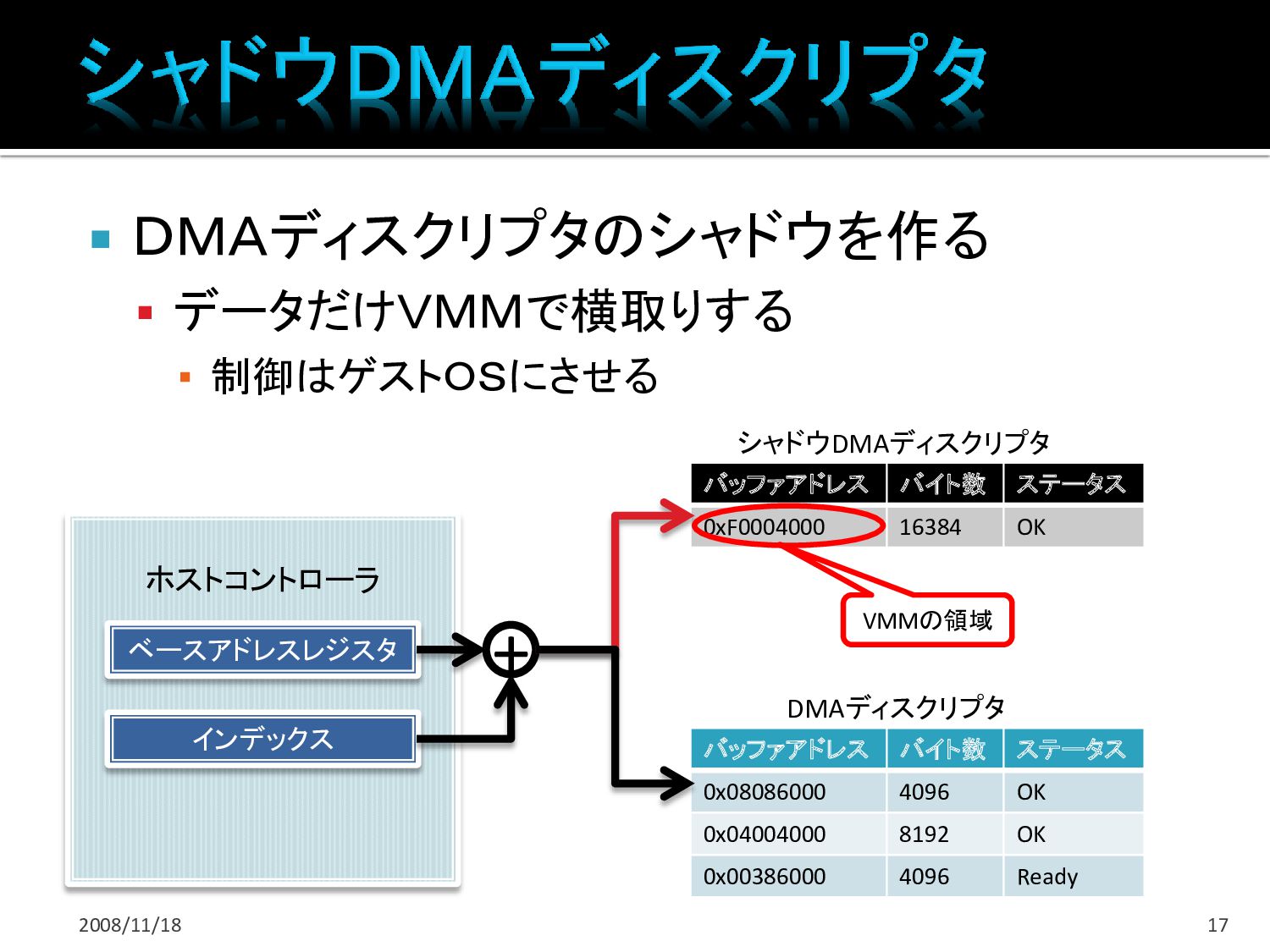

17.  ＤＭＡディスクリプタのシャドウを作る  データだけＶＭＭで横取りする ▪ 制御はゲストＯＳにさせる 2008/11/18 17 ホストコントローラ バッファアドレス バイト数 ステータス 0xF0004000 16384 OK ベースアドレスレジスタ インデックス シャドウDMAディスクリプタ + バッファアドレス バイト数 ステータス 0x08086000 4096 OK 0x04004000 8192 OK 0x00386000 4096 Ready DMAディスクリプタ VMMの領域

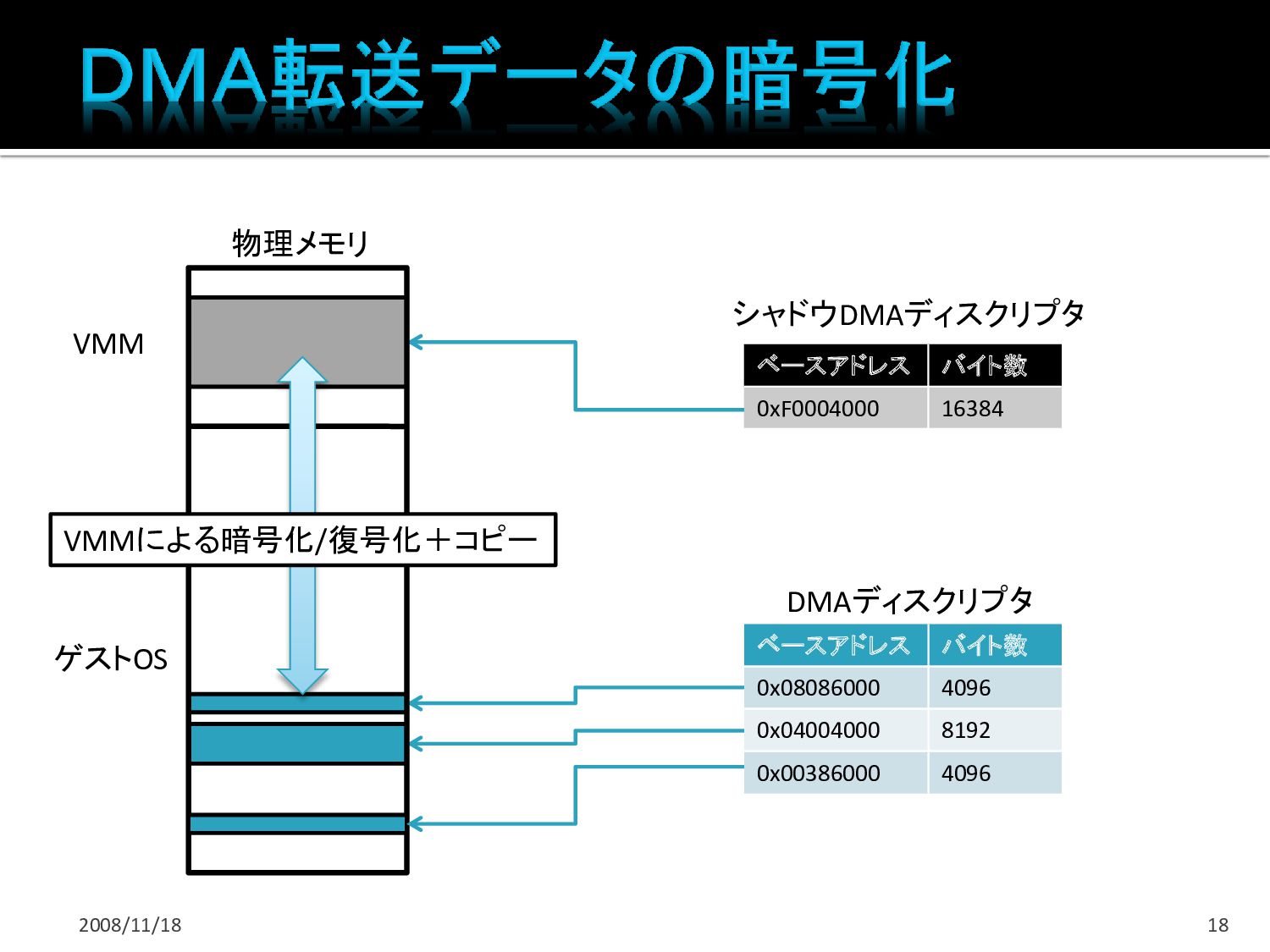

18. 2008/11/18 18 ベースアドレス バイト数 0x08086000 4096 0x04004000 8192 0x00386000 4096 DMAディスクリプタ 物理メモリ ベースアドレス バイト数 0xF0004000 16384 シャドウDMAディスクリプタ VMM ゲストOS VMMによる暗号化/復号化＋コピー

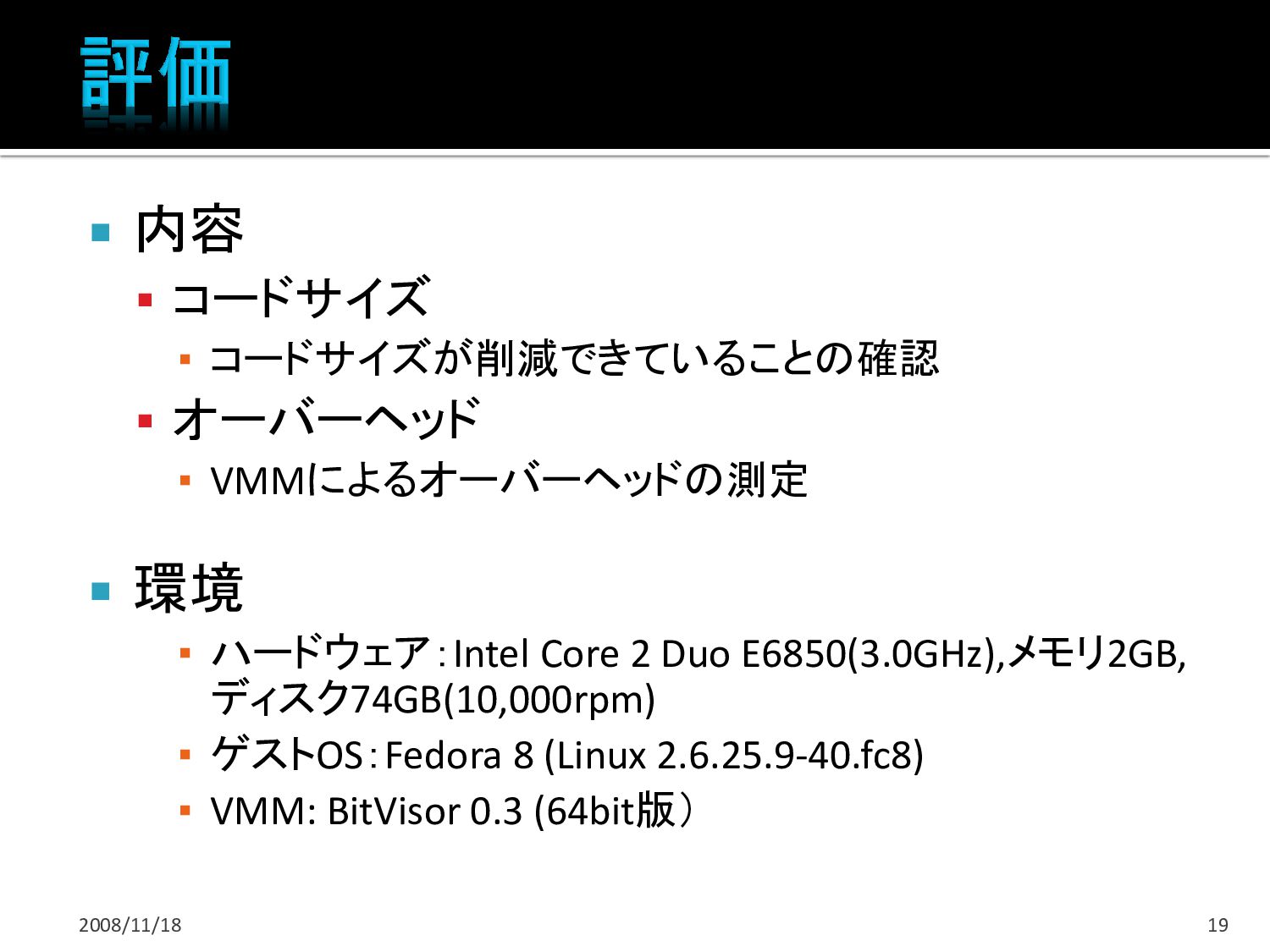

19.  内容  コードサイズ ▪ コードサイズが削減できていることの確認  オーバーヘッド ▪ VMMによるオーバーヘッドの測定  環境 ▪ ハードウェア：Intel Core 2 Duo E6850(3.0GHz),メモリ2GB, ディスク74GB(10,000rpm) ▪ ゲストOS：Fedora 8 (Linux 2.6.25.9-40.fc8) ▪ VMM: BitVisor 0.3 (64bit版） 2008/11/18 19

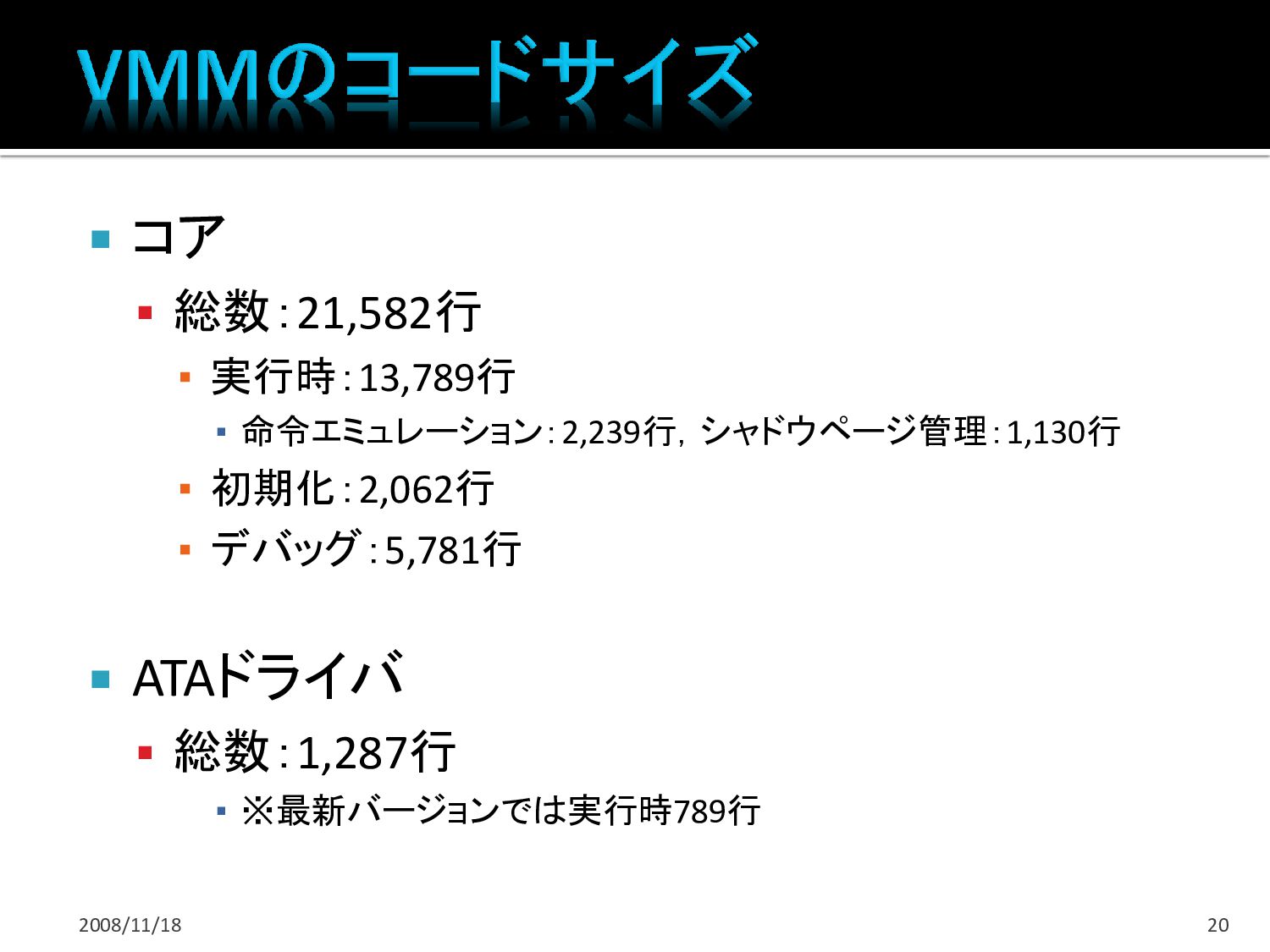

20.  コア  総数：21,582行 ▪ 実行時：13,789行 ▪ 命令エミュレーション：2,239行，シャドウページ管理：1,130行 ▪ 初期化：2,062行 ▪ デバッグ：5,781行  ATAドライバ  総数：1,287行 ▪ ※最新バージョンでは実行時789行 2008/11/18 20

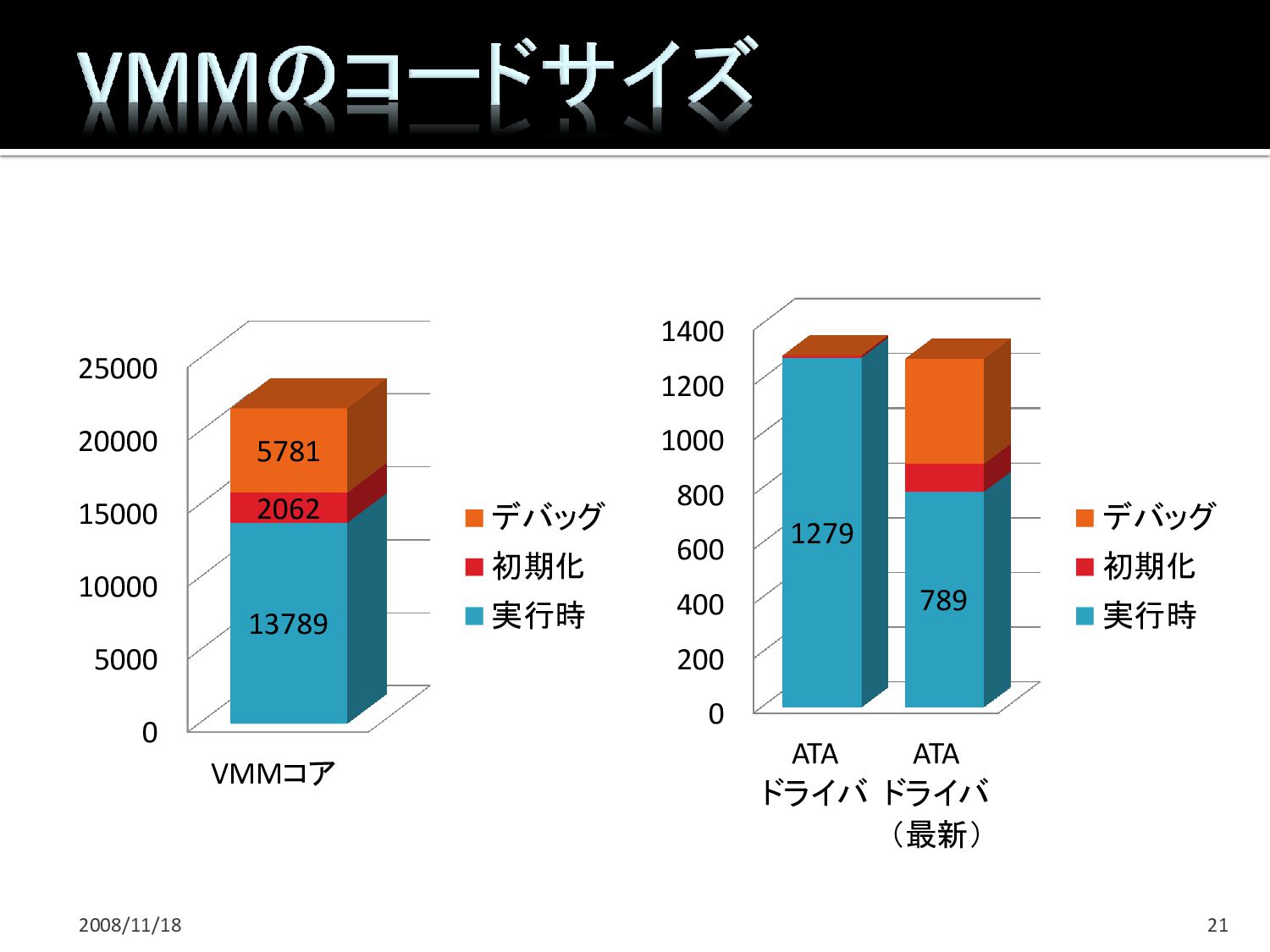

21. 0 5000 10000 15000 20000 25000 VMMコア 13789 2062 5781 デバッグ 初期化 実行時 0 200 400 600 800 1000 1200 1400 ATA ドライバ ATA ドライバ （最新） 1279 789 デバッグ 初期化 実行時 2008/11/18 21

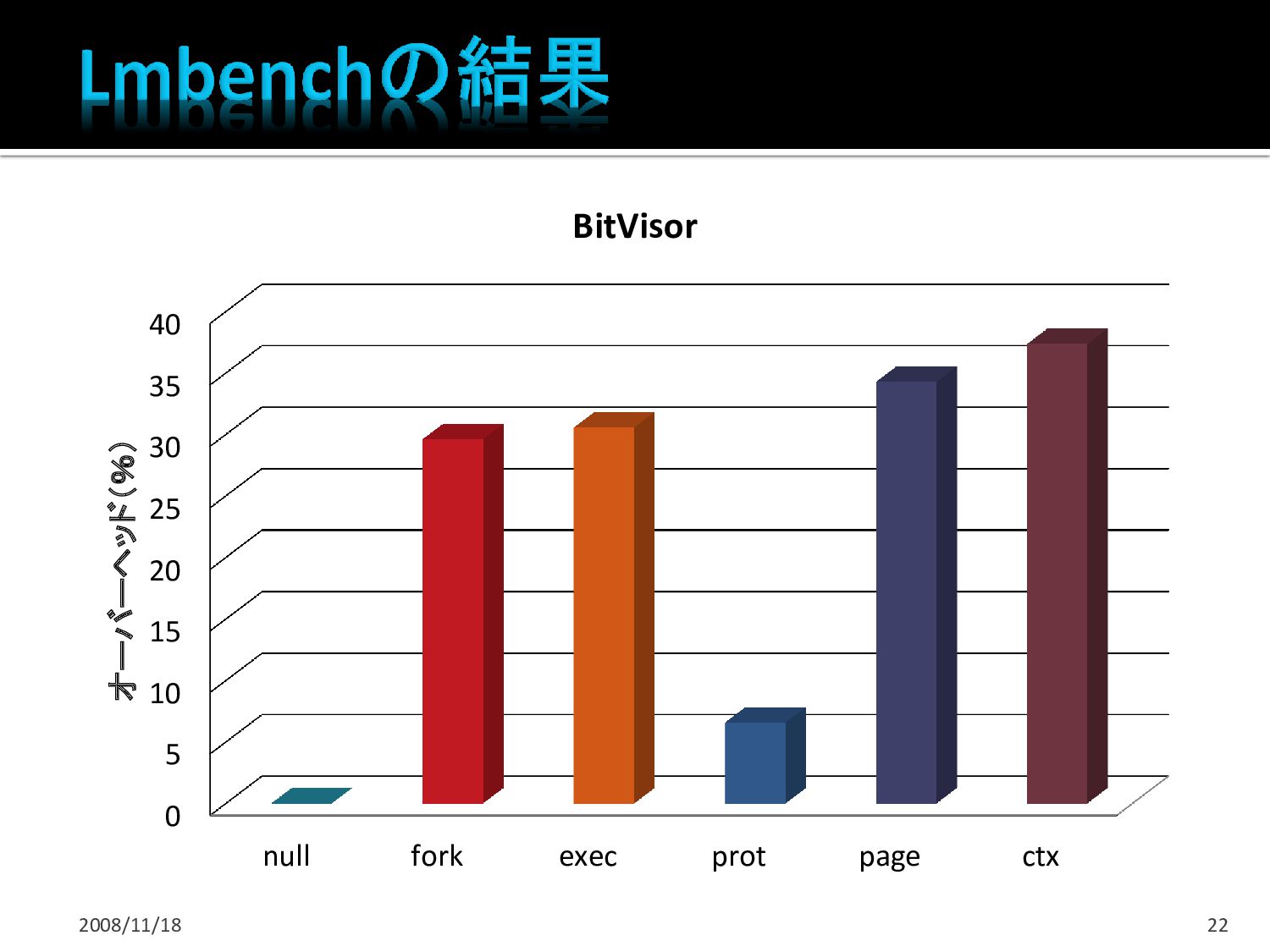

22. 0 5 10 15 20 25 30 35 40 null fork exec prot page ctx オーバーヘッド（％） BitVisor 2008/11/18 22

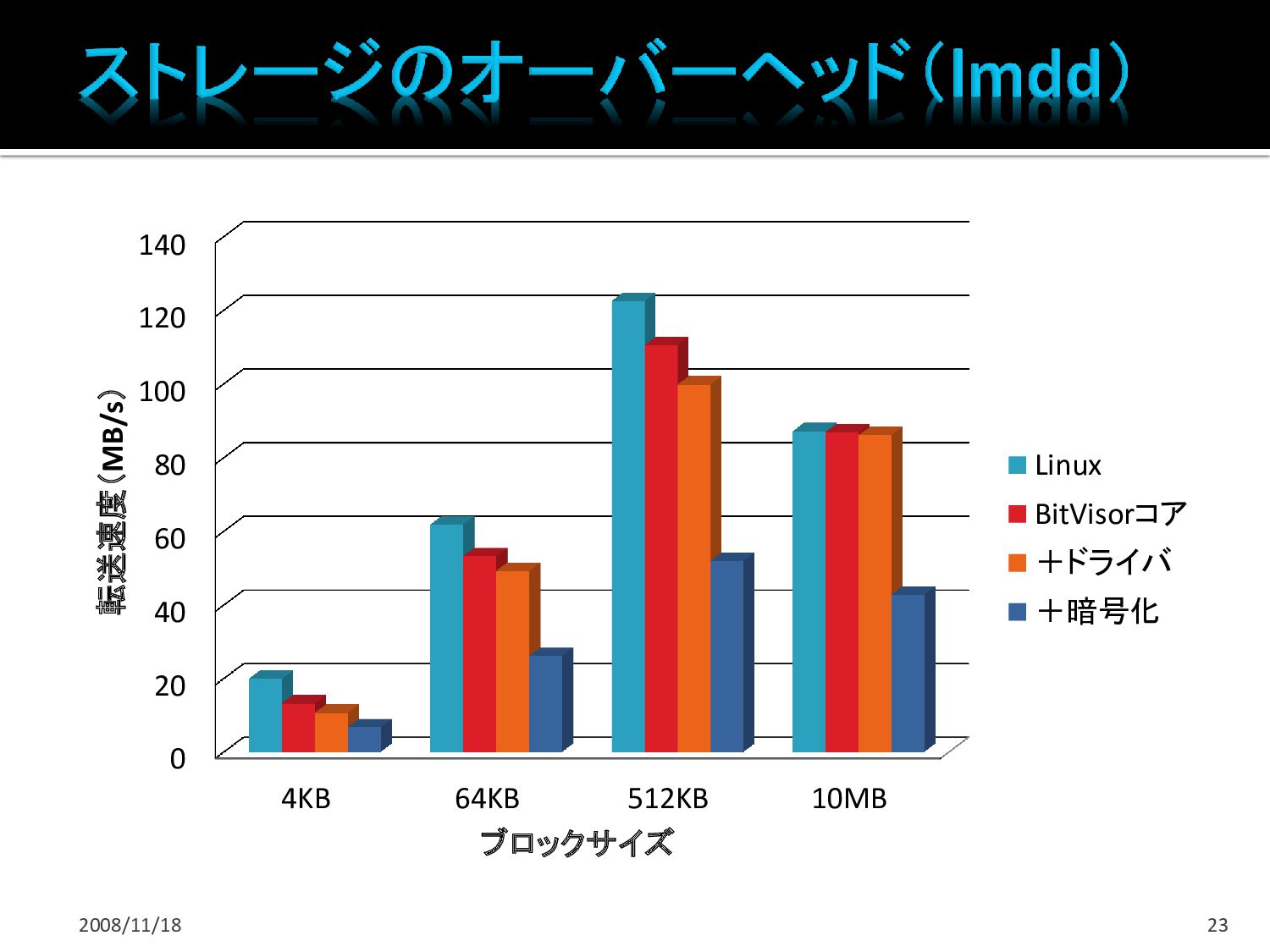

23. 0 20 40 60 80 100 120 140 4KB 64KB 512KB 10MB 転送速度（MB/s） ブロックサイズ Linux BitVisorコア ＋ドライバ ＋暗号化 2008/11/18 23

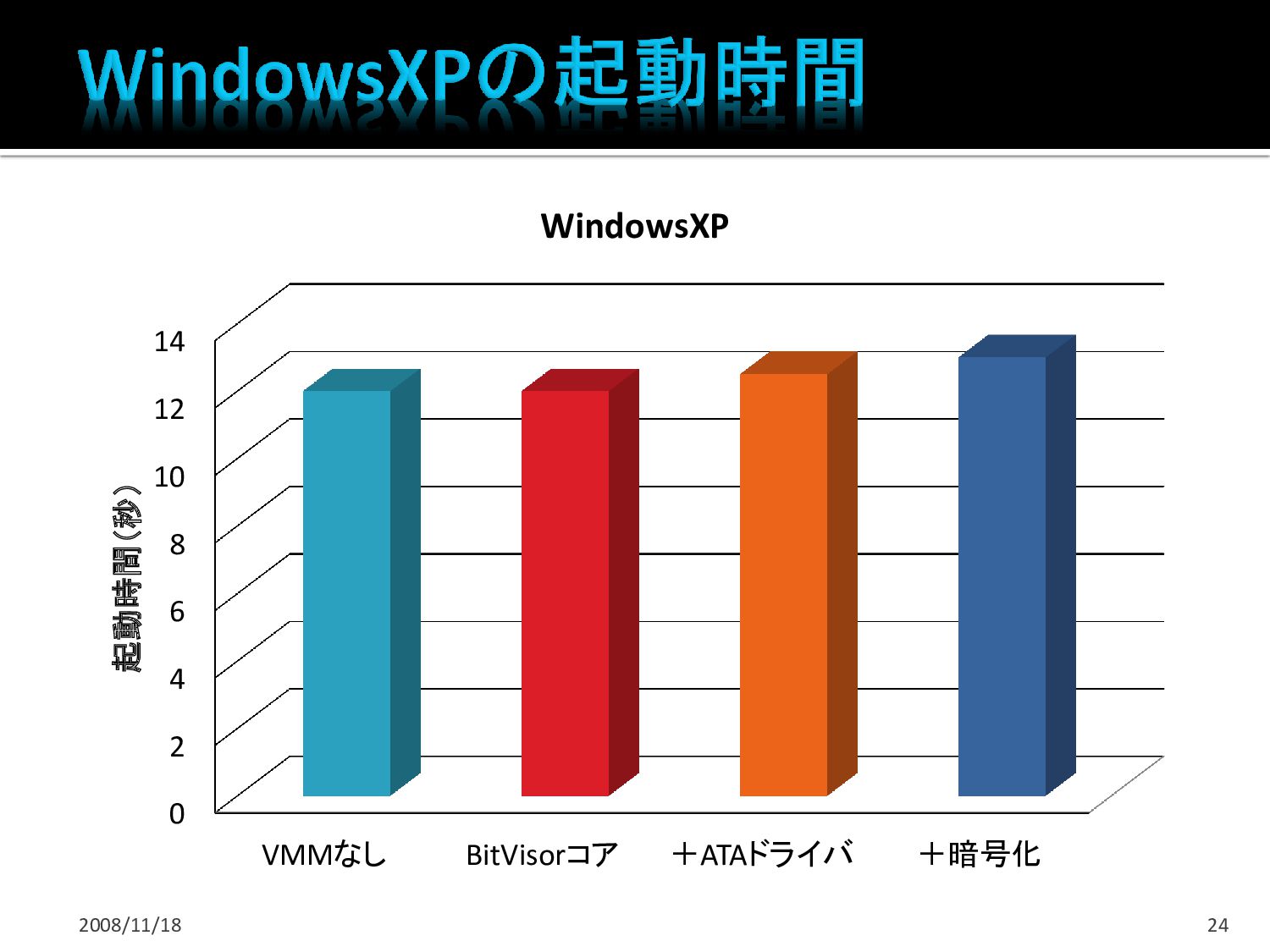

24. 0 2 4 6 8 10 12 14 VMMなし BitVisorコア ＋ATAドライバ ＋暗号化 起動時間（秒） WindowsXP 2008/11/18 24

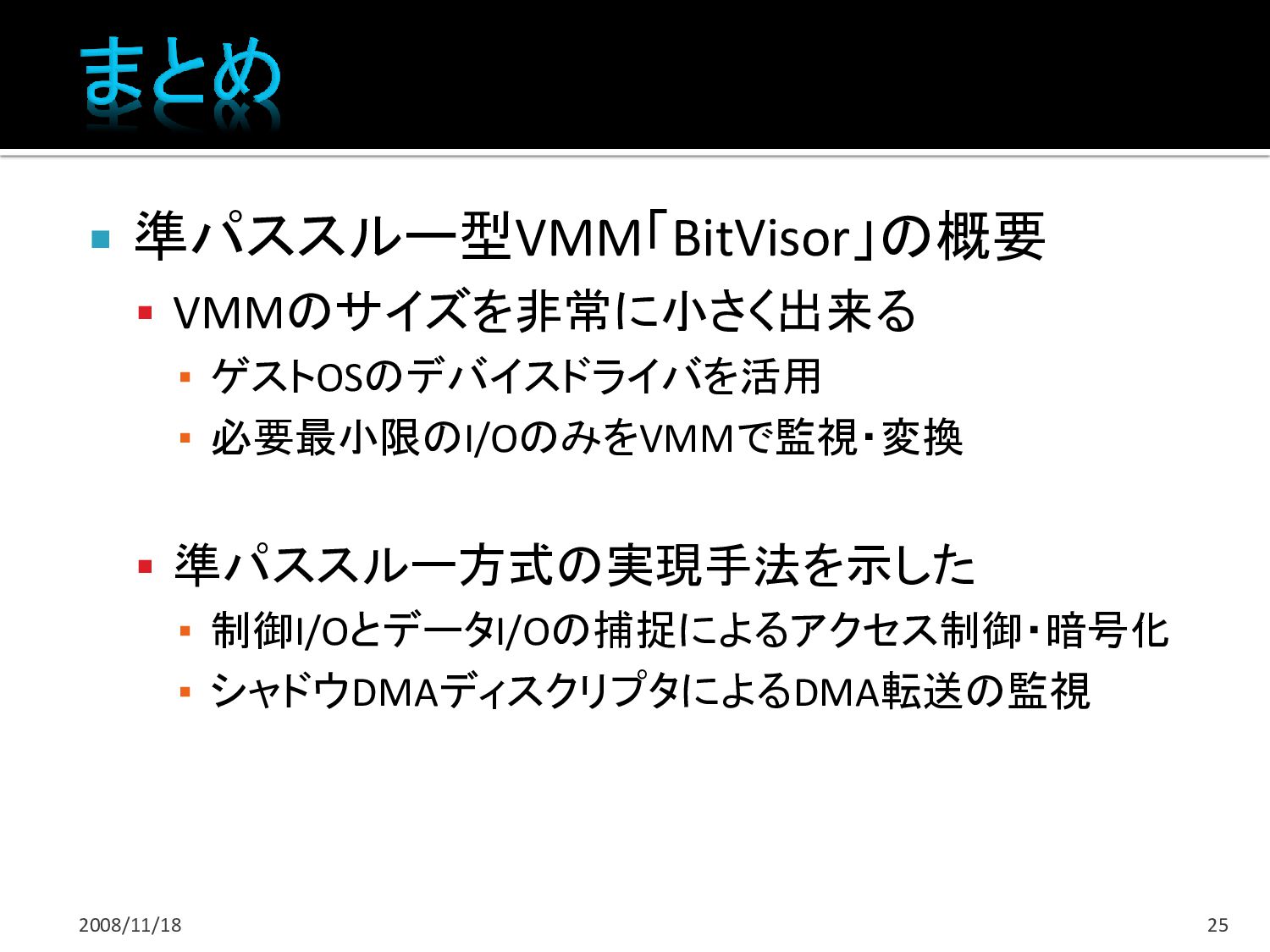

25.  準パススルー型VMM「BitVisor」の概要  VMMのサイズを非常に小さく出来る ▪ ゲストOSのデバイスドライバを活用 ▪ 必要最小限のI/OのみをVMMで監視・変換  準パススルー方式の実現手法を示した ▪ 制御I/OとデータI/Oの捕捉によるアクセス制御・暗号化 ▪ シャドウDMAディスクリプタによるDMA転送の監視 2008/11/18 25

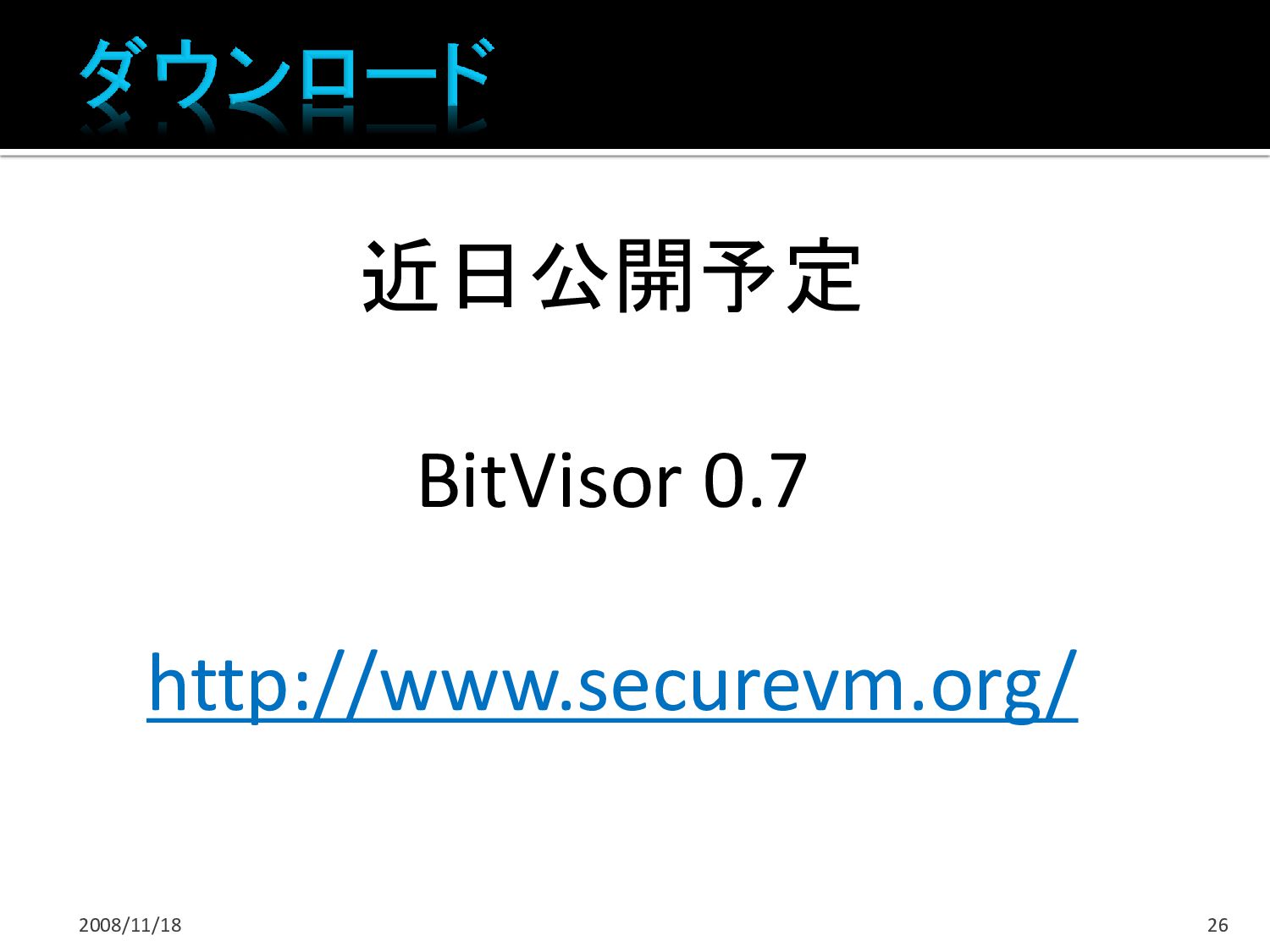

26. 近日公開予定 BitVisor 0.7 http://www.securevm.org/ 2008/11/18 26
