Amazon FSx for NetApp ONTAPで魅せる仮想化基盤のディザスタリカバリ

0air
January 26, 2024
440

Amazon FSx for NetApp ONTAPで魅せる仮想化基盤のディザスタリカバリ

0air

January 26, 2024
Tweet

Transcript

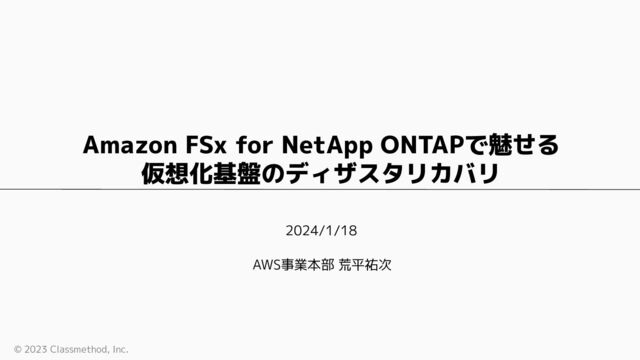

  1. © 2023 Classmethod, Inc. 2024/1/18 Amazon FSx for NetApp ONTAPで魅せる

    仮想化基盤のディザスタリカバリ AWS事業本部 荒平祐次
  2. © 2023 Classmethod, Inc. 自己紹介 6 荒平 祐次 (Arahira Yuji)

    クラスメソッド株式会社 AWS事業本部 コンサルティング部 ソリューションアーキテクト - 経歴 - SIer(4年11ヶ月)→クラスメソッド(10ヶ月) - 資格・受賞 - AWS Certification各種 - VMware vExpert 2022-2023 - 業務内容 - AWS全般のインテグレーション・お悩み相談 - VMware Cloud on AWS関連の社内窓口? - 趣味 - サイクリング、アクアリウム、VTuber鑑賞 - ゲーム (FF14, League of Legends) AWS re:Invent 2023にて 息子(5ヶ月)
  3. © 2023 Classmethod, Inc. はじめに 7 • このセクションはL100-200(初中級者)を対象としております • 主にオンプレミスにて、仮想化基盤・NetAppを運用しているユーザー向け

    話すこと - Disaster Recovery (DR/災害復旧)の重要性 - VMware Cloud on AWS, Amazon FSx for NetApp ONTAPについて - 直近のアップデートによって実現できること 話さないこと - 実際の構築手順 - VMware Cloud on AWS, Amazon FSx for NetApp ONTAP以外のDR手法 - もちろん様々な手法はありますが、ここでは説明しません
  4. © 2023 Classmethod, Inc. • 災害復旧、頭文字を取って”DR”と呼称することが多い • Business Continuity Plan

    (BCP/事業継続計画) よりもシステム復旧に絞った概念 • BCPには経営課題の問題も含まれることがある • 災害時に復旧が早い企業は高く評価されることもある Disaster Recovery とは? 9 引用:https://workit.vaio.com/i-dr/
  5. © 2023 Classmethod, Inc. • 昨今、災害復旧対策の必要性が叫ばれている Disaster Recovery とは? 10

    全国地震動予測地図2020年版 https://www.jishin.go.jp/evaluation/ seismic_hazard_map/shm_report/ shm_report_2020/
  6. © 2023 Classmethod, Inc. • こんな話をたまに聞くことがあります Disaster Recovery とは? 11

    データセンターって、安全な場所にあるんでしょ? 弊社も重要なデータ資産をそこに預けてるし安全安心。
  7. © 2023 Classmethod, Inc. • 「絶対安心」な対策は取れない Disaster Recovery とは? 12

    全国地震動予測地図2020年版 https://www.jishin.go.jp/evaluation/ seismic_hazard_map/shm_report/ shm_report_2020/ これまでリスクが低い と見られていた地域で 大地震が発生
  8. © 2023 Classmethod, Inc. • VMware Cloud on AWSとは? •

    AWS上でvSphereが使えるサービス • クラウド管理のデータセンター • オンプレミスとのハイブリッド利用も可能 VMware Cloud on AWSとAmazon FSx for NetApp ONTAP 14
  9. © 2023 Classmethod, Inc. • Amazon FSx for NetApp ONTAPとは?

    • AWS上でNetApp ONTAPが使えるサービス • クラウド管理のストレージ • SnapMirror、管理コンソールBlueXPも利用可能 VMware Cloud on AWSとAmazon FSx for NetApp ONTAP 15
  10. © 2023 Classmethod, Inc. • VMware Cloud on AWSとAmazon FSx

    for NetApp ONTAPによるベーシック構成例 ベーシックな構成 16
  11. © 2023 Classmethod, Inc. • VMware Cloud on AWSが採用に至るケース •

    既存施設の保守切れ・更新費用の増大 • 肌感覚では、これが一番多い。 ベンダーから多額のアップデート費用を見積もられることも VMware Cloud on AWSの使い所 17 • ライセンス更新からの解放 • VMware Cloud on AWSでは、面倒なvSphere, vSANアップデートが無料付帯 • 「持たないインフラ」化したい • 固定資産の管理は意外とコストが掛かるが、見逃されがち • Disaster Recovery対策 • オンプレミスのスタンバイサイトとして準備。DRの費用対効果が高い • VMware Cloud Disaster Recovery(VCDR) の機能もあり(後述)
  12. © 2023 Classmethod, Inc. 直近の個人的2大アップデート 19 • VMware Cloud on

    AWS • 2023/11/28 Announcing Leading-edge Architectural Innovation for VMware Cloud on AWS to Support Next-gen Workloads • 新インスタンスタイプ m7i.metal対応 • ストレージ(vSAN用)デバイスがNVMeからFSxNに変更できるようになります • 詳しくは豊田さんセッション、懇親会にて • Amazon FSx for NetApp ONTAP • 2023/10/11 Amazon FSx for NetApp ONTAP が AWS アジアパシフィック (大阪) リージョ ンで利用可能に • 日本国内でのDR活用が進むアップデート
  13. © 2023 Classmethod, Inc. • VMware Cloud on AWSとAmazon FSx

    for NetApp ONTAPによるベーシック構成例 ベーシックな構成(再掲) 20
  14. © 2023 Classmethod, Inc. • オンプレミスNetAppからAmazon FSx for NetApp ONTAPへスナップミラー

    • 常にデータがブロックレベルで複製 Amazon FSx for NetApp ONTAPを活用したDR 21
  15. © 2023 Classmethod, Inc. Amazon FSx for NetApp ONTAPを活用したDR 22

    • 被災時にVMware Cloud on AWS側で仮想マシンを復旧・機能継続 • オンプレサイトに戻す際にもSnapMirrorを用いて戻せる DR発動時に オンデマンド起動
  16. © 2023 Classmethod, Inc. Amazon FSx for NetApp ONTAPを活用したDR 23

    • もちろんAWS間でもCross Region SnapMirrorが可能 • SnapMirror先のリージョンでVMware Cloud on AWSが対応していればそのまま稼働可 DR発動時に オンデマンド起動
  17. © 2023 Classmethod, Inc. Amazon FSx for NetApp ONTAPを活用したDR 24

    • 何が嬉しいのか? • ストレージレベルでのDR対策が可能 • バックアップツール(DRaaS)では不十分な場合あり • ランサムウェア被害など。ハードレベルで多重化する必要がある場合も • 以下の要件に対応している • 複雑なディレクトリ構造 • 5000 万件を超えるファイル • 非常に小さいファイルサイズ (キロバイト単位) • 低コスト • Amazon FSx for NetApp ONTAPの料金+VMware Cloud on AWSのオンデマンド料金 で済む • AWSのエコシステムを享受可能 • バックアップ、ログ、監視、分析基盤、IaCなど…
  18. © 2023 Classmethod, Inc. VMware Cloud Disaster Recoveryを用いたDR 26 •

    VCDR: 災害発生時にVMware CloudにDRするソリューション • 常時起動(Pilot-Light)か、オンデマンド起動(Just-In-Time)モードを選べる
  19. © 2023 Classmethod, Inc. VMware Cloud Disaster Recoveryを用いたDR 27 •

    大まかな構築フロー: • VCDRポータルにて、 クラスタをデプロイ VMware Cloud Disaster Recovery (VCDR) と NetApp CVO を活用したディザスタリカバリの要求への対応 https://aws.amazon.com/jp/blogs/news/using-vmware-vcdr-and-netapp-cvo-to-meet-your-disaster-recovery-needs/
  20. © 2023 Classmethod, Inc. VMware Cloud Disaster Recoveryを用いたDR 28 •

    大まかな構築フロー: • VCDRポータルにて、 クラスタをデプロイ • オンプレミスに DRaaS Connectorを配置 VMware Cloud Disaster Recovery (VCDR) と NetApp CVO を活用したディザスタリカバリの要求への対応 https://aws.amazon.com/jp/blogs/news/using-vmware-vcdr-and-netapp-cvo-to-meet-your-disaster-recovery-needs/
  21. © 2023 Classmethod, Inc. VMware Cloud Disaster Recoveryを用いたDR 29 •

    大まかな構築フロー: • VCDRポータルにて、 クラスタをデプロイ • オンプレミスに DRaaS Connectorを配置 • NetApp Cloud Volumes ONTAP(CVO)に SnapMirrorを設定 VMware Cloud Disaster Recovery (VCDR) と NetApp CVO を活用したディザスタリカバリの要求への対応 https://aws.amazon.com/jp/blogs/news/using-vmware-vcdr-and-netapp-cvo-to-meet-your-disaster-recovery-needs/
  22. © 2023 Classmethod, Inc. VMware Cloud Disaster Recoveryを用いたDR 30 •

    大まかな構築フロー: • VCDRポータルにて、 クラスタをデプロイ • オンプレミスに DRaaS Connectorを配置 • NetApp Cloud Volumes ONTAP(CVO)に SnapMirrorを設定 • 保護グループポリシー (VM, RPO, 保持期間) の設定 VMware Cloud Disaster Recovery (VCDR) と NetApp CVO を活用したディザスタリカバリの要求への対応 https://aws.amazon.com/jp/blogs/news/using-vmware-vcdr-and-netapp-cvo-to-meet-your-disaster-recovery-needs/
  23. © 2023 Classmethod, Inc. • Amazon FSx for NetApp ONTAP、VMware

    Cloud on AWSは対応機能が続々登場 • DRはもちろん、ハイブリッドや移行目的としても◎ • 機能要望 WELCOME!!(AWSJさん、NetAppさんが頑張ってくれます) • 2024年-2025年に掛けて、「持たないインフラ」を検討する企業が増加(予想) • ”少なくともDRサイトはクラウドで…”の声は多い • VMwareライセンス規約改変 • 伸び続ける各種ベンダー保守・更新費用 さいごに 32 • 災害復旧対策はどうしても優先度が落ちがち • 悲観シナリオを描いて、システムごとにRTO, RPOを策定しよう • 各ソリューションの魅力については個別にご説明も可能です!
