智慧追光系統

Transcript

1. 創意啟發學習

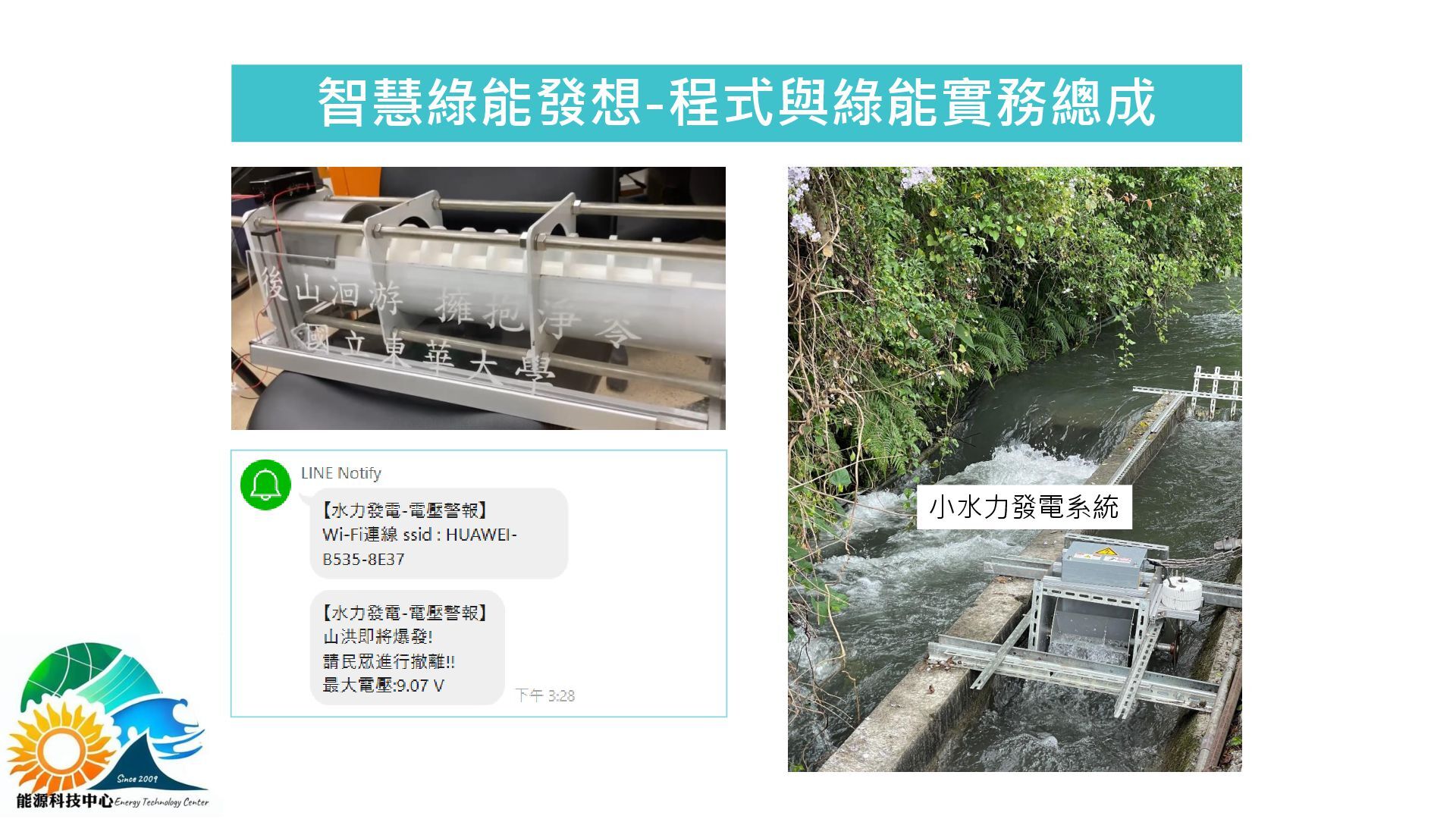

2. 小水力發電系統 智慧綠能發想-程式與綠能實務總成
3. 無 線 電 力 : 無 限 想 像 的 未 來 無線電力傳輸模組 行動手機 照明燈具
4. 轉廢為寶-玩具復活行動
5. 轉廢為寶-玩具復活行動

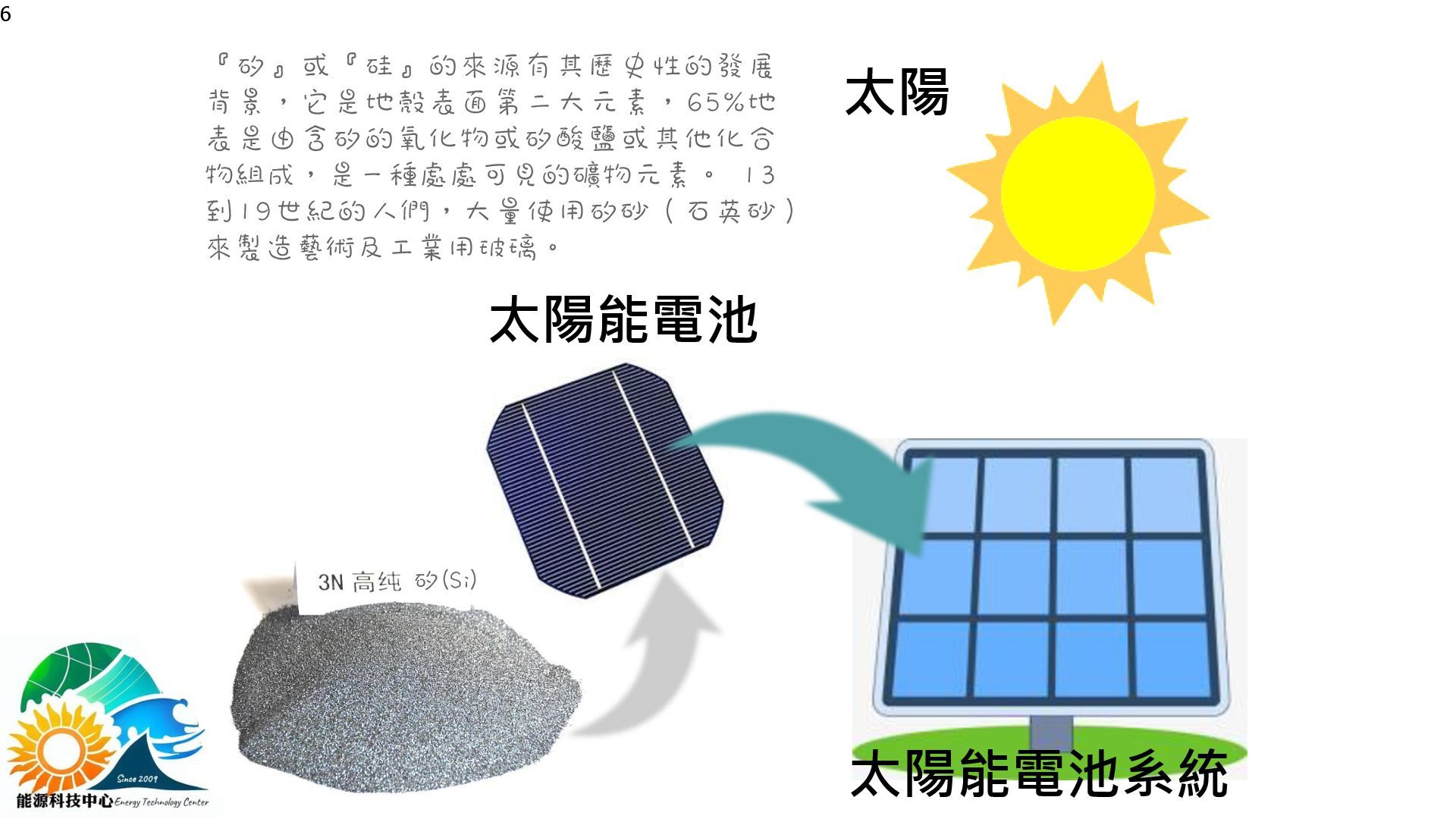

6. 6 太陽 太陽能電池系統 太陽能電池 『矽』或『硅』的來源有其歷史性的發展 背景，它是地殼表面第二大元素，65%地 表是由含矽的氧化物或矽酸鹽或其他化合 物組成，是一種處處可見的礦物元素。 13 到19世紀的人們，大量使用矽砂（石英砂） 來製造藝術及工業用玻璃。 矽(Si)

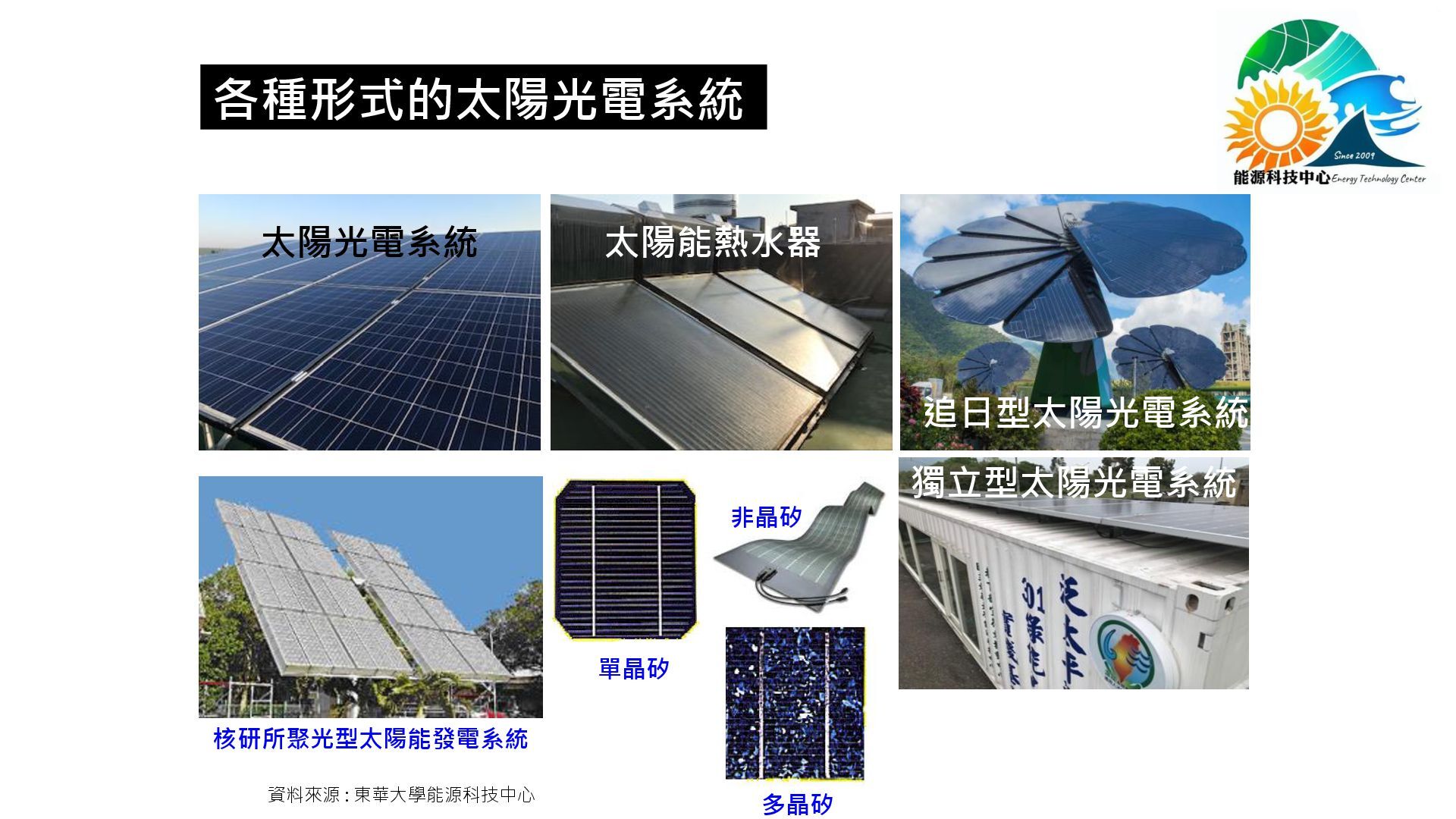

7. 太陽能熱水器 太陽光電系統 單晶矽 多晶矽 資料來源 : 東華大學能源科技中心 核研所聚光型太陽能發電系統 追日型太陽光電系統 非晶矽 各種形式的太陽光電系統 獨立型太陽光電系統

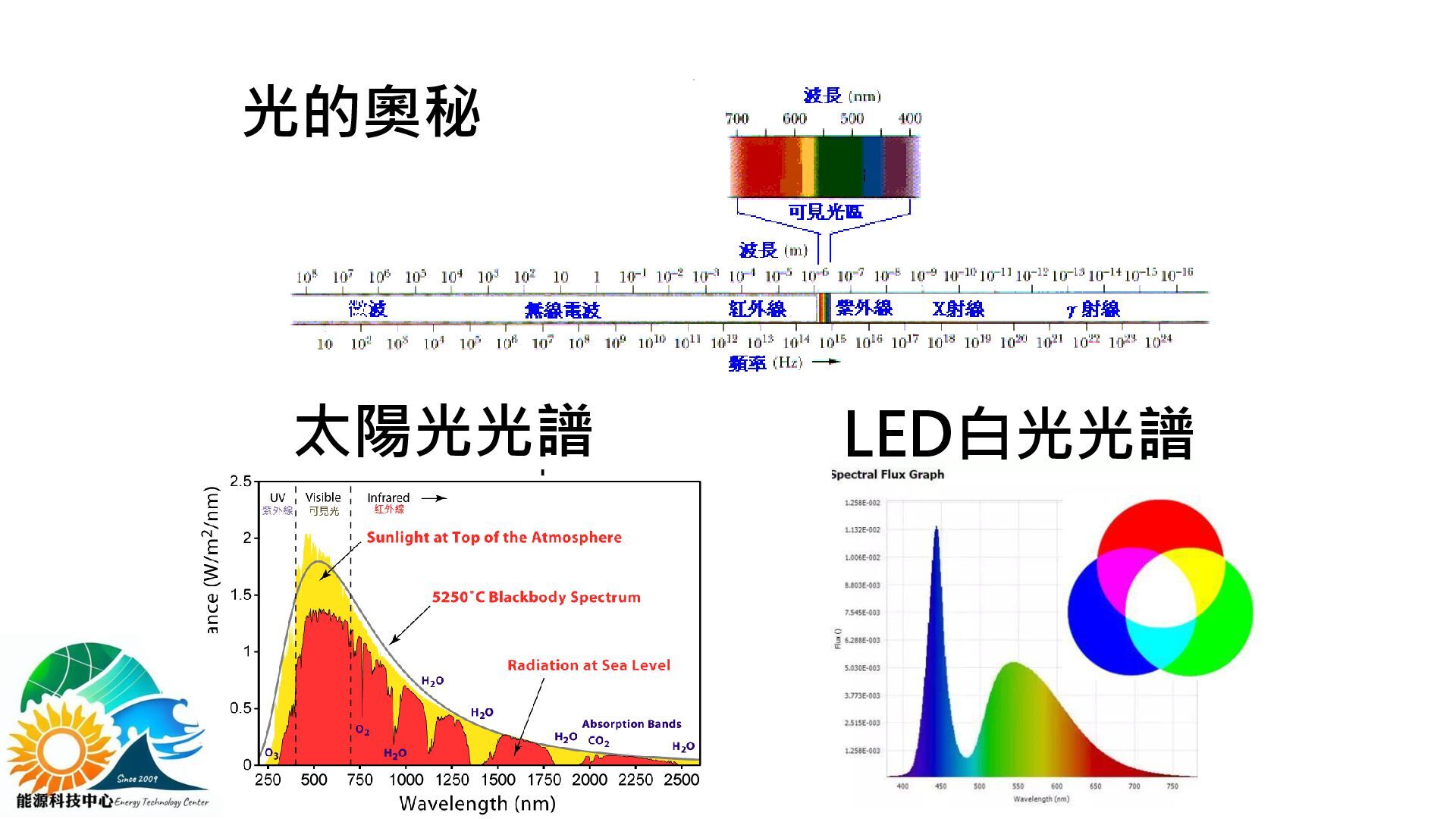

8. 太陽光光譜 LED白光光譜 光的奧秘

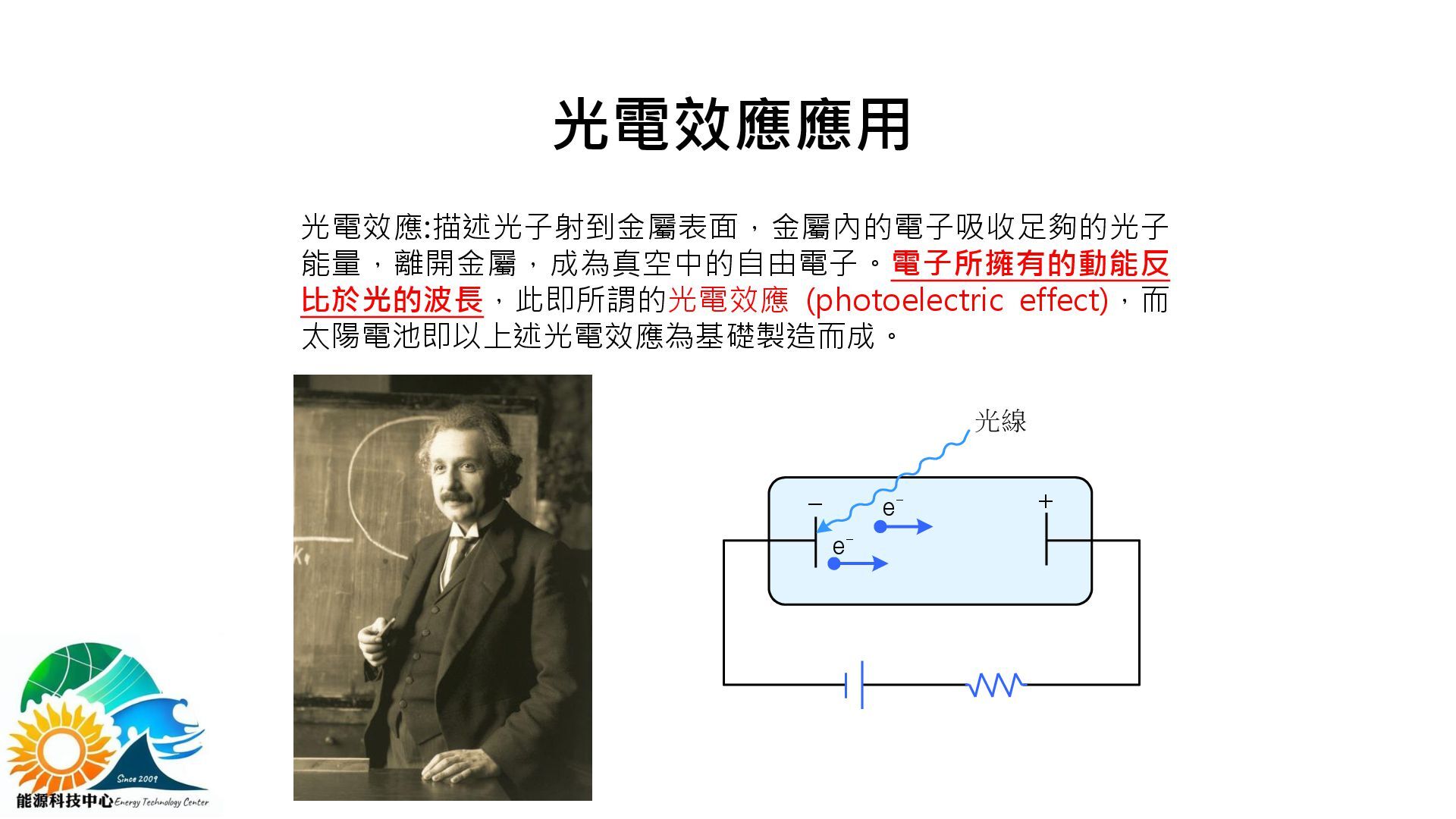

9. 光電效應:描述光子射到金屬表面，金屬內的電子吸收足夠的光子 能量，離開金屬，成為真空中的自由電子。電子所擁有的動能反 比於光的波長，此即所謂的光電效應 (photoelectric effect)，而 太陽電池即以上述光電效應為基礎製造而成。 光電效應應用 e− e− − + 光線

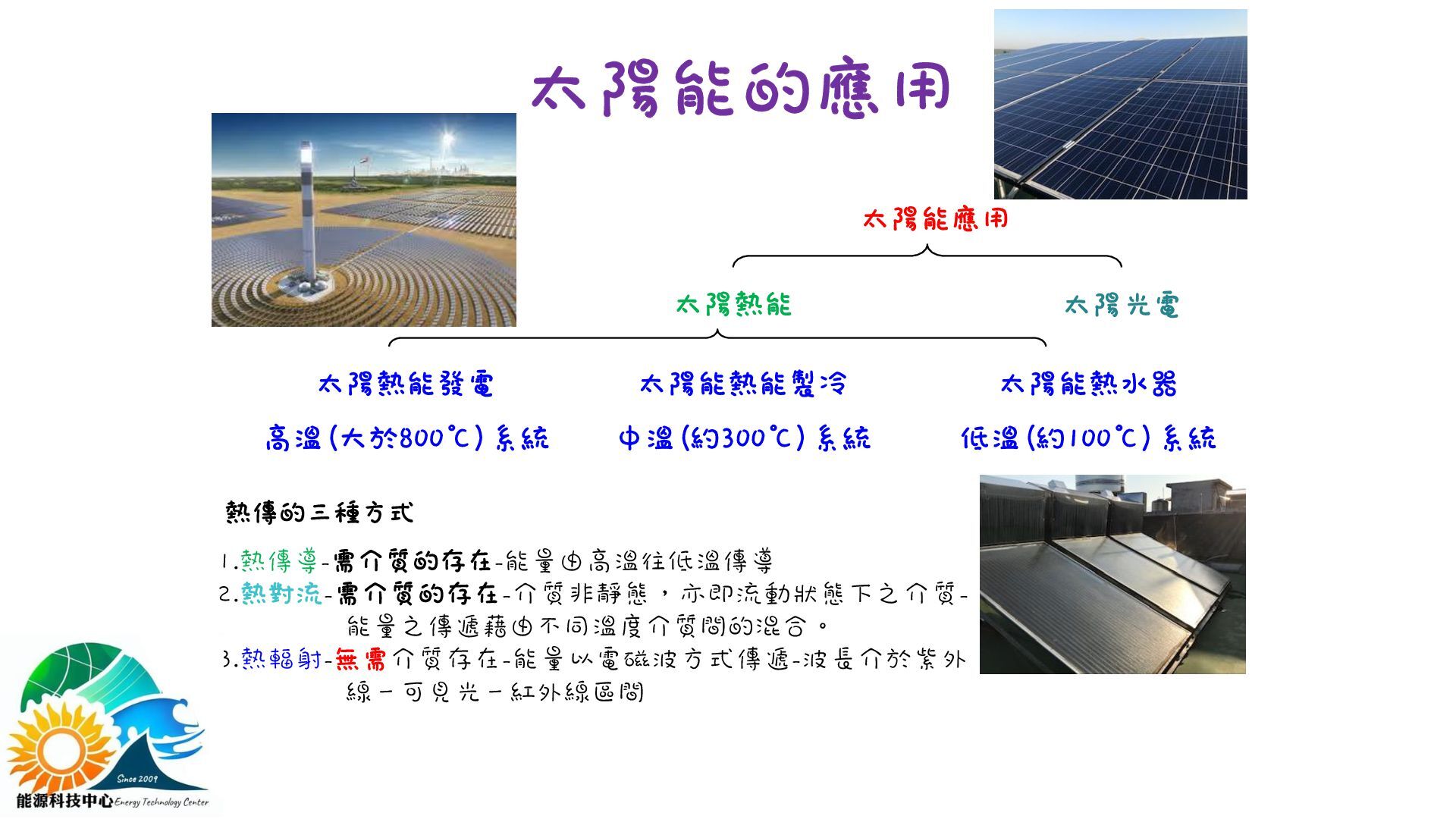

10. 太陽能應用 太陽光電 太陽熱能 太陽熱能發電 高溫(大於800℃)系統 太陽能熱能製冷 中溫(約300℃)系統 太陽能熱水器 低溫(約100℃)系統 熱傳的三種方式 太陽能的應用 1.熱傳導-需介質的存在-能量由高溫往低溫傳導 2.熱對流-需介質的存在-介質非靜態，亦即流動狀態下之介質- 能量之傳遞藉由不同溫度介質間的混合。 3.熱輻射-無需介質存在-能量以電磁波方式傳遞-波長介於紫外 線－可見光－紅外線區間

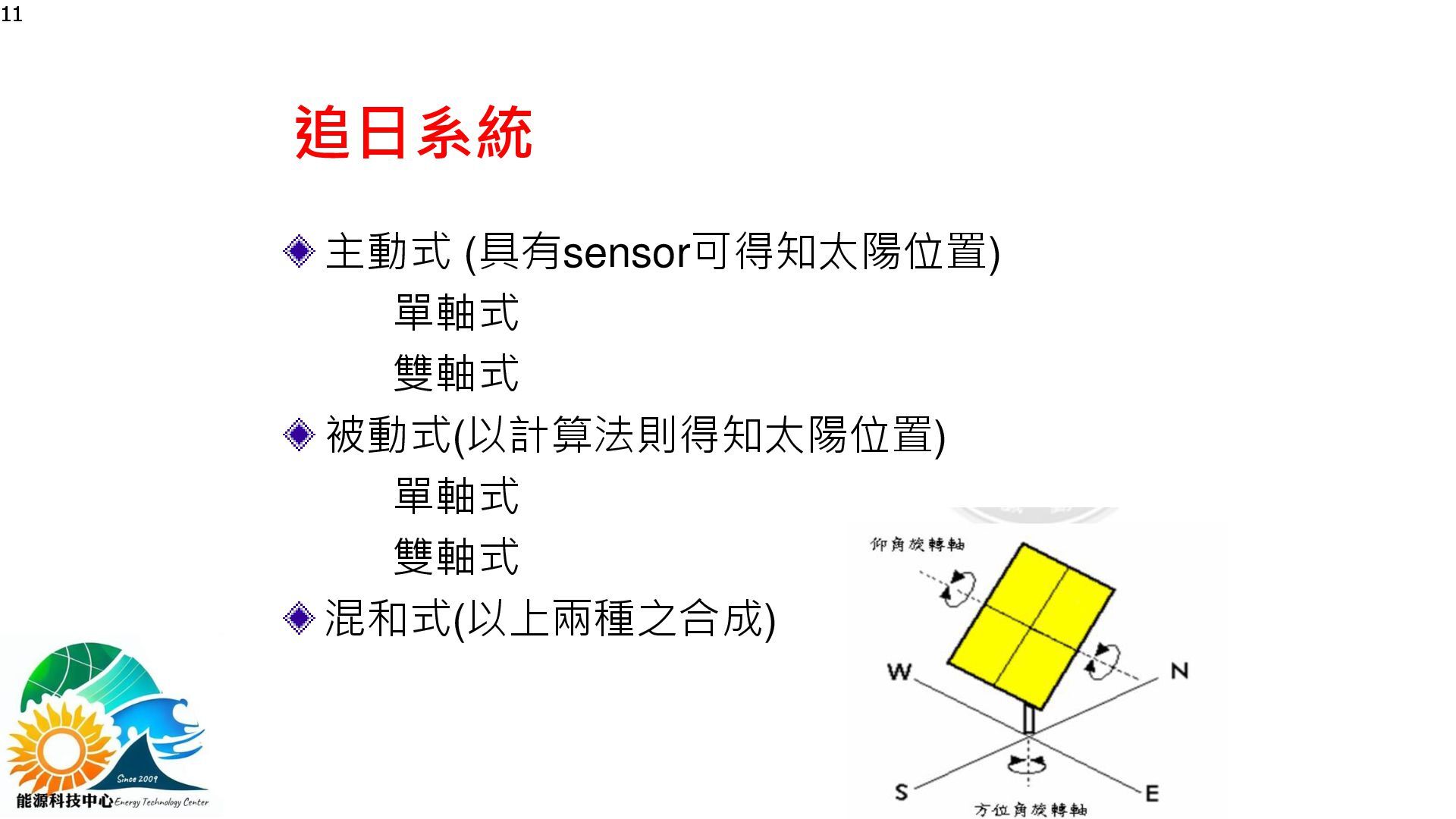

11. 11 主動式 (具有sensor可得知太陽位置) 單軸式 雙軸式 被動式(以計算法則得知太陽位置) 單軸式 雙軸式 混和式(以上兩種之合成) 追日系統

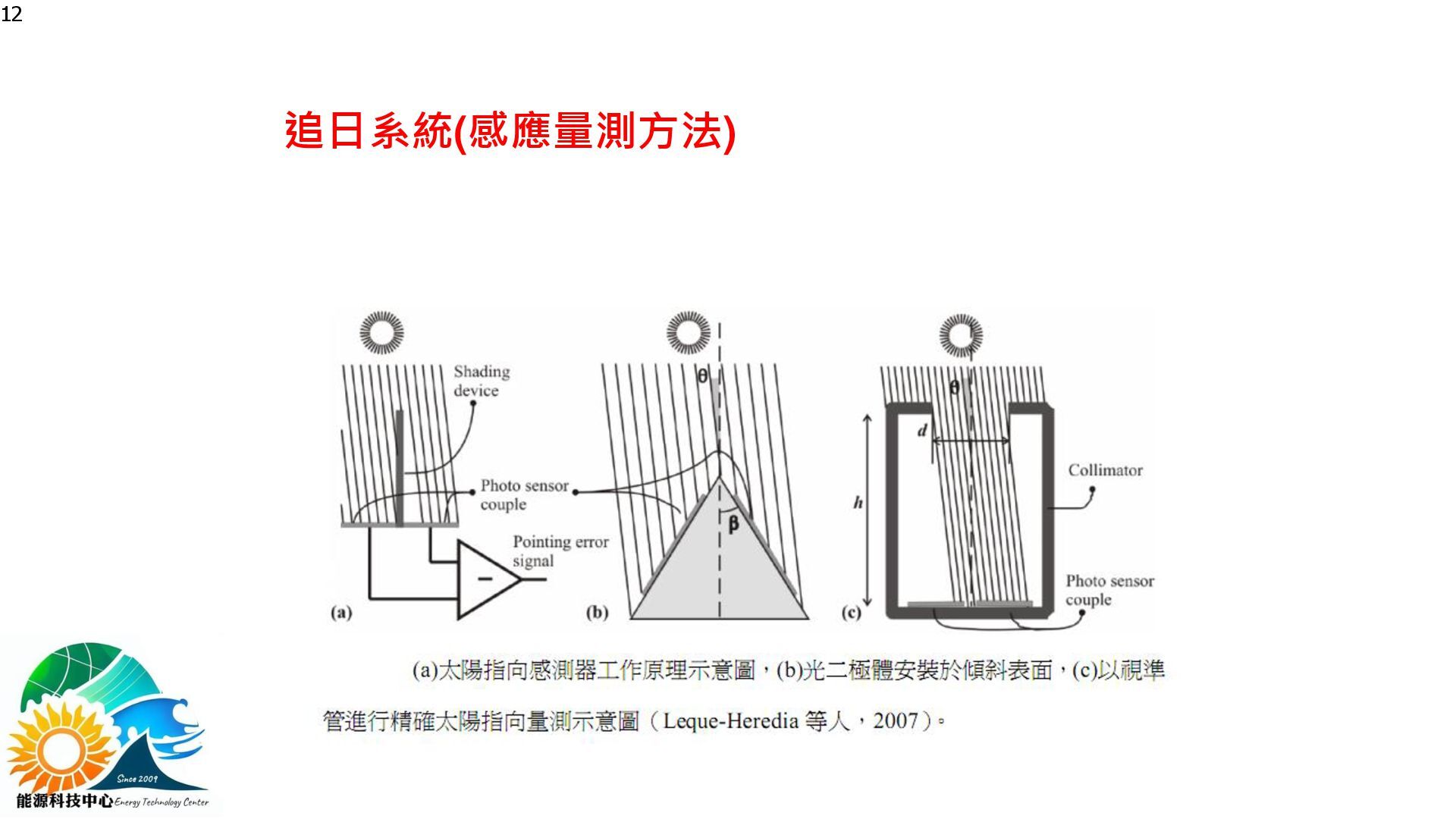

12. 12 追日系統(感應量測方法)

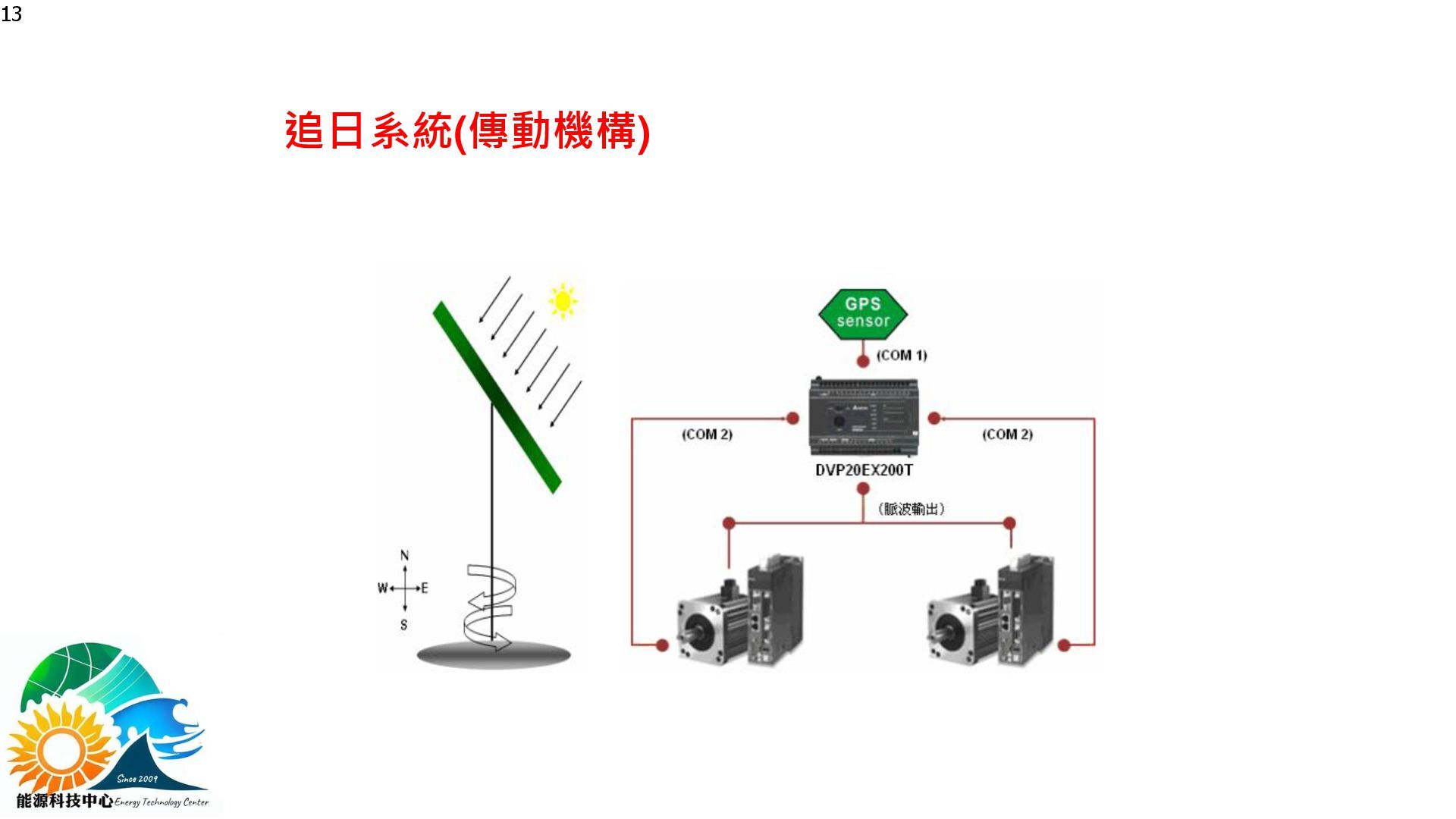

13. 13 追日系統(傳動機構)

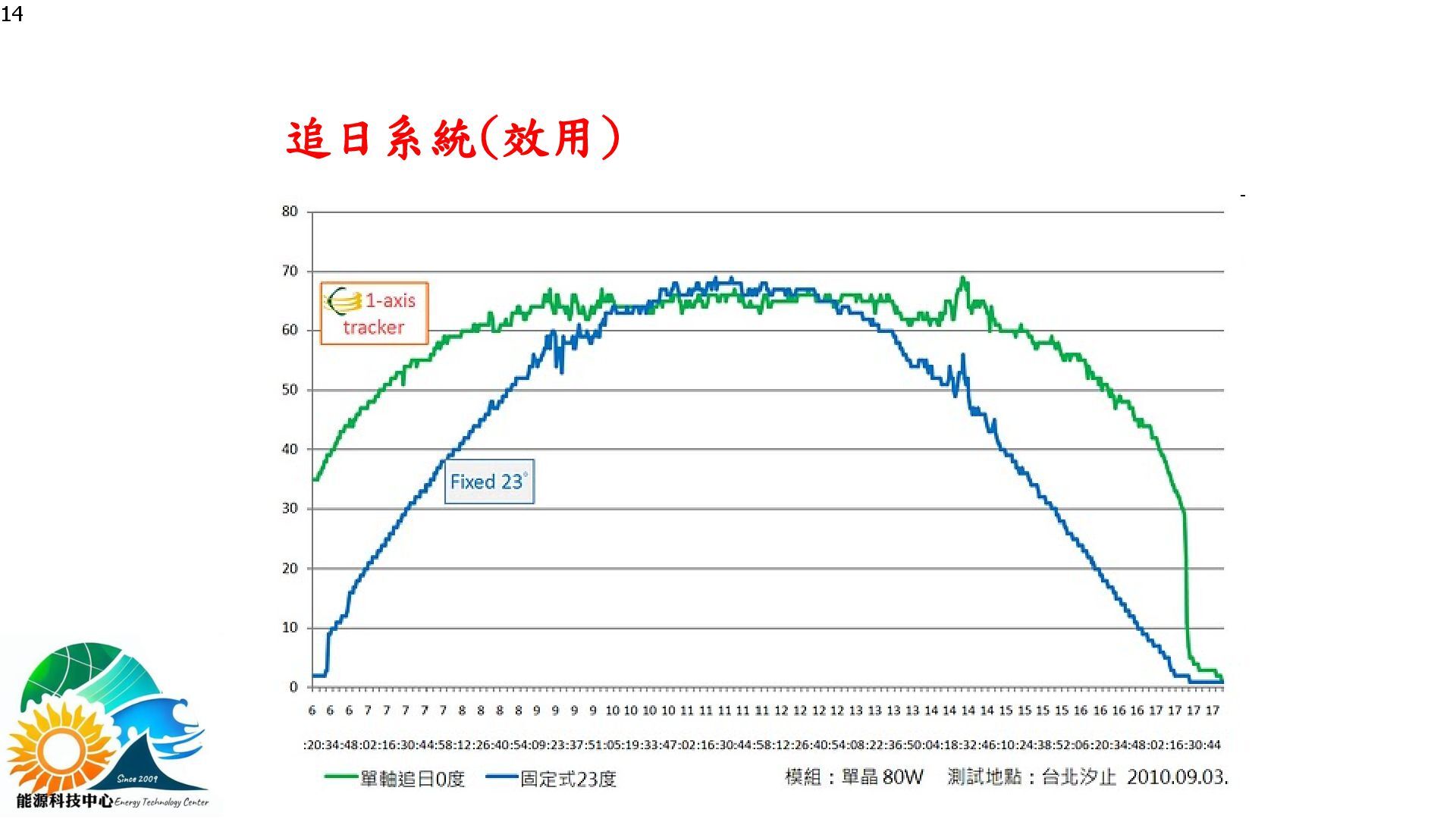

14. 14 追日系統(效用)

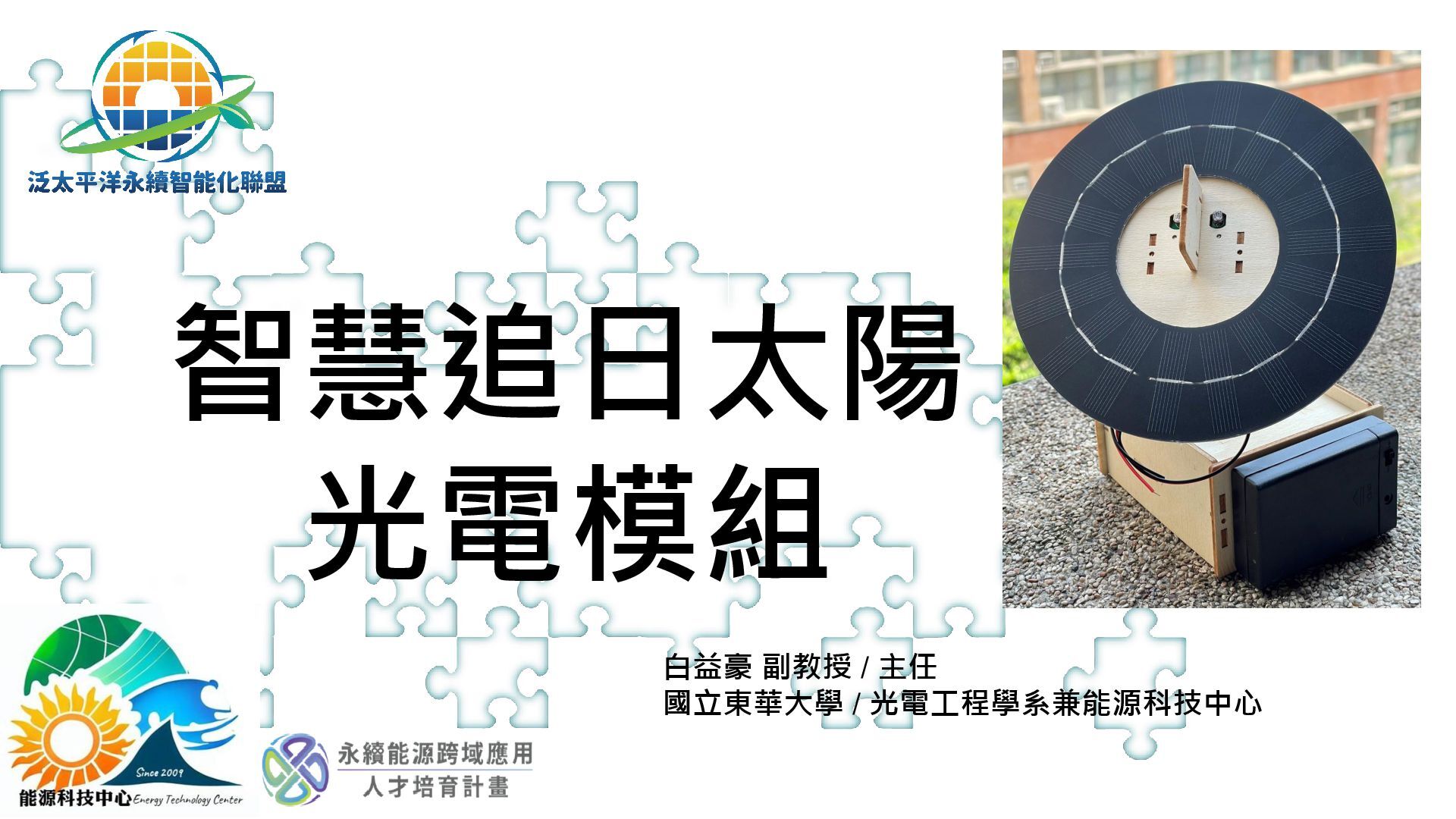

15. 智慧追日太陽 光電模組 白益豪 副教授 / 主任 國立東華大學 / 光電工程學系兼能源科技中心

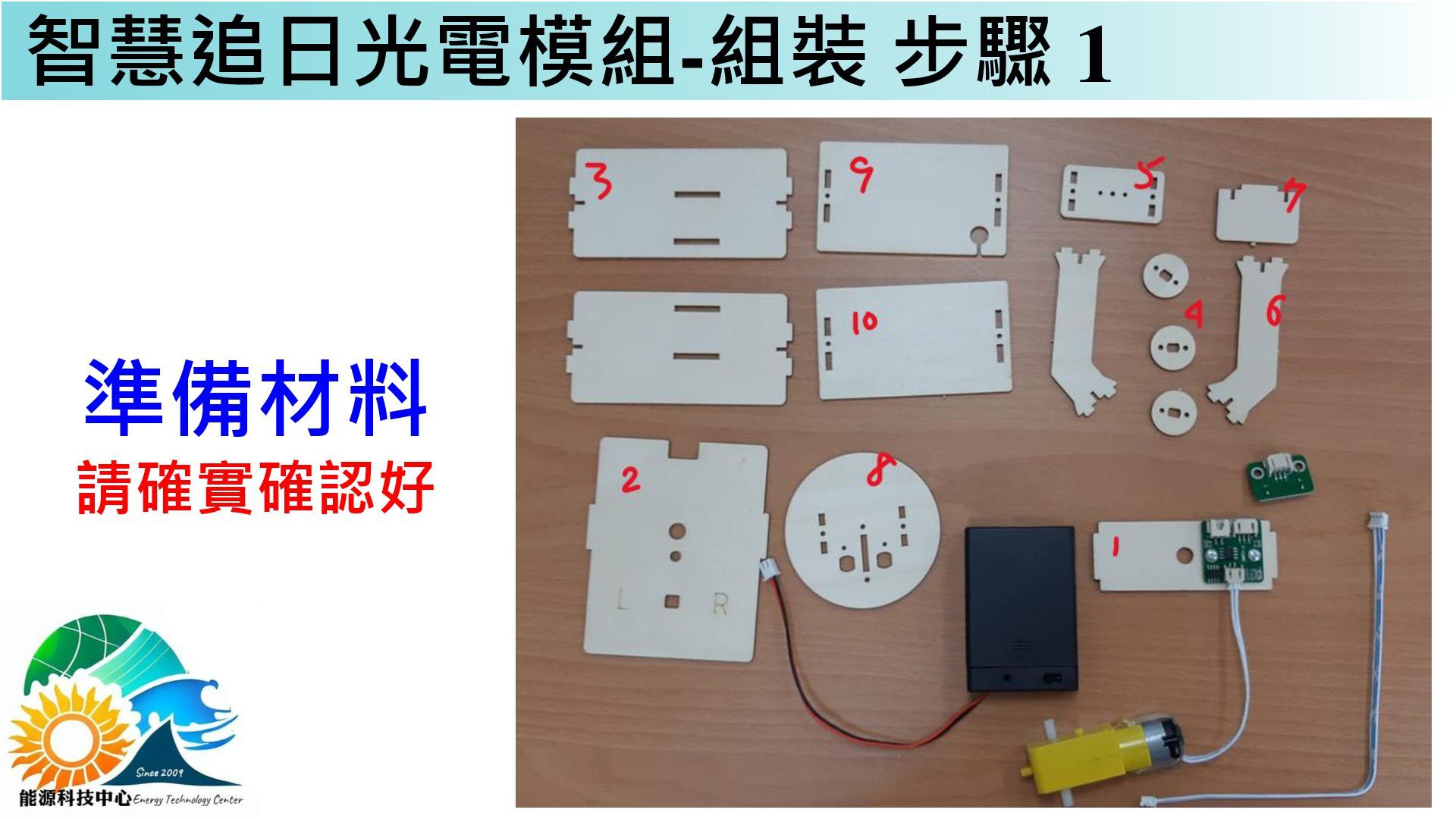

16. 智慧追日光電模組-組裝 步驟 1 準備材料 請確實確認好

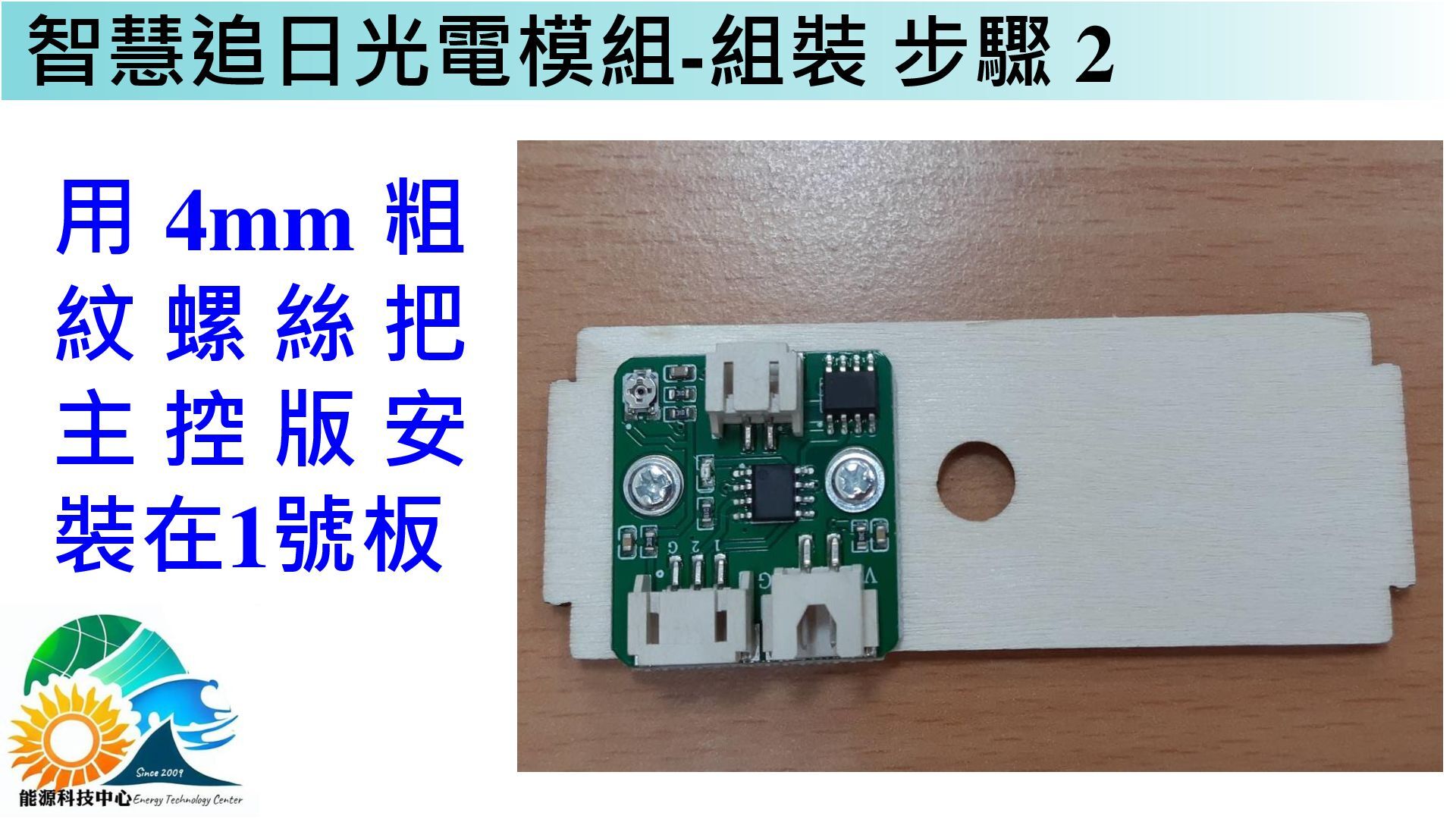

17. 智慧追日光電模組-組裝 步驟 2 用 4mm 粗 紋 螺 絲 把 主 控 版 安 裝在1號板

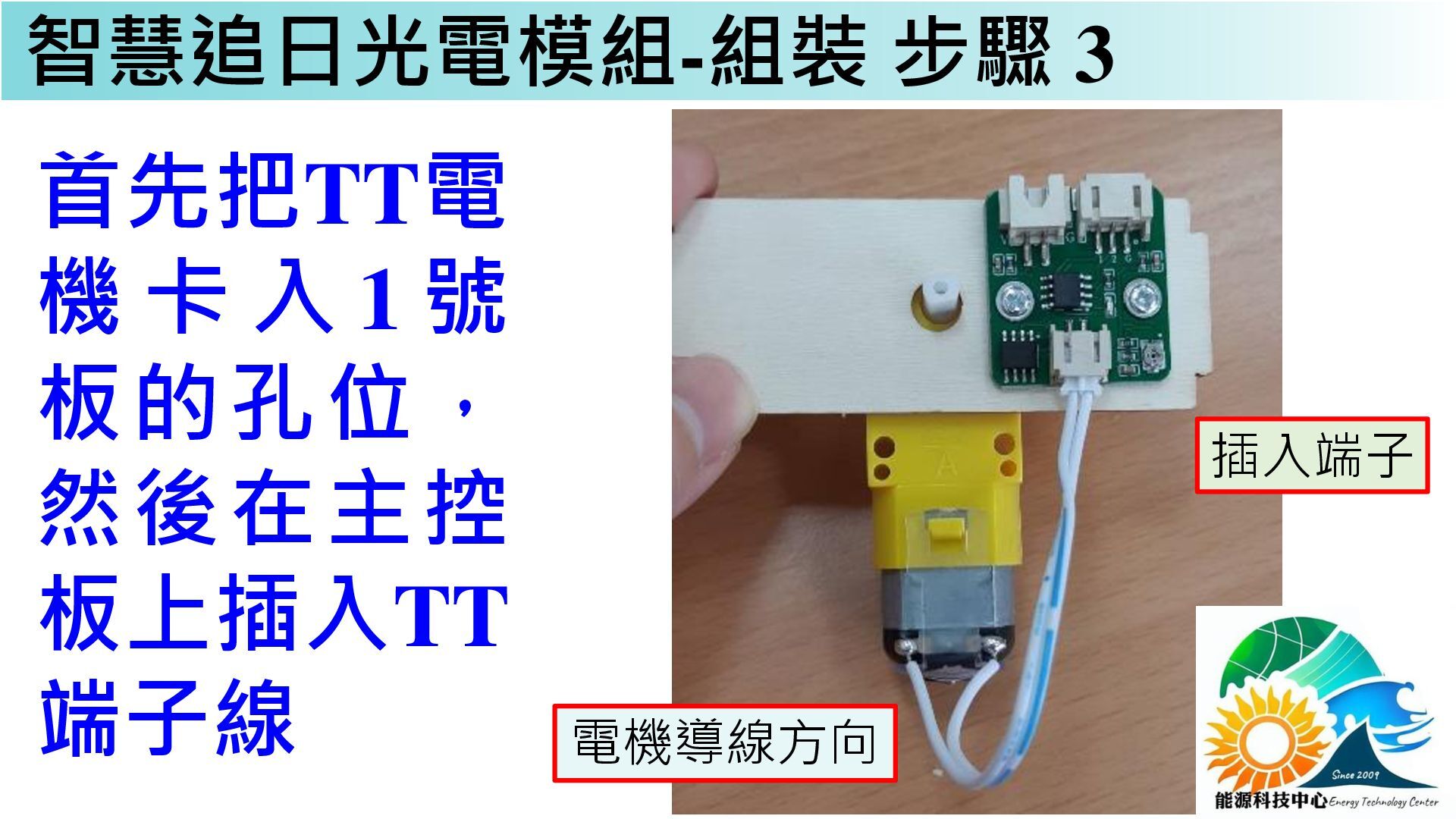

18. 智慧追日光電模組-組裝 步驟 3 首先把TT電 機 卡 入 1 號 板的孔位， 然後在主控 板上插入TT 端子線 電機導線方向 插入端子

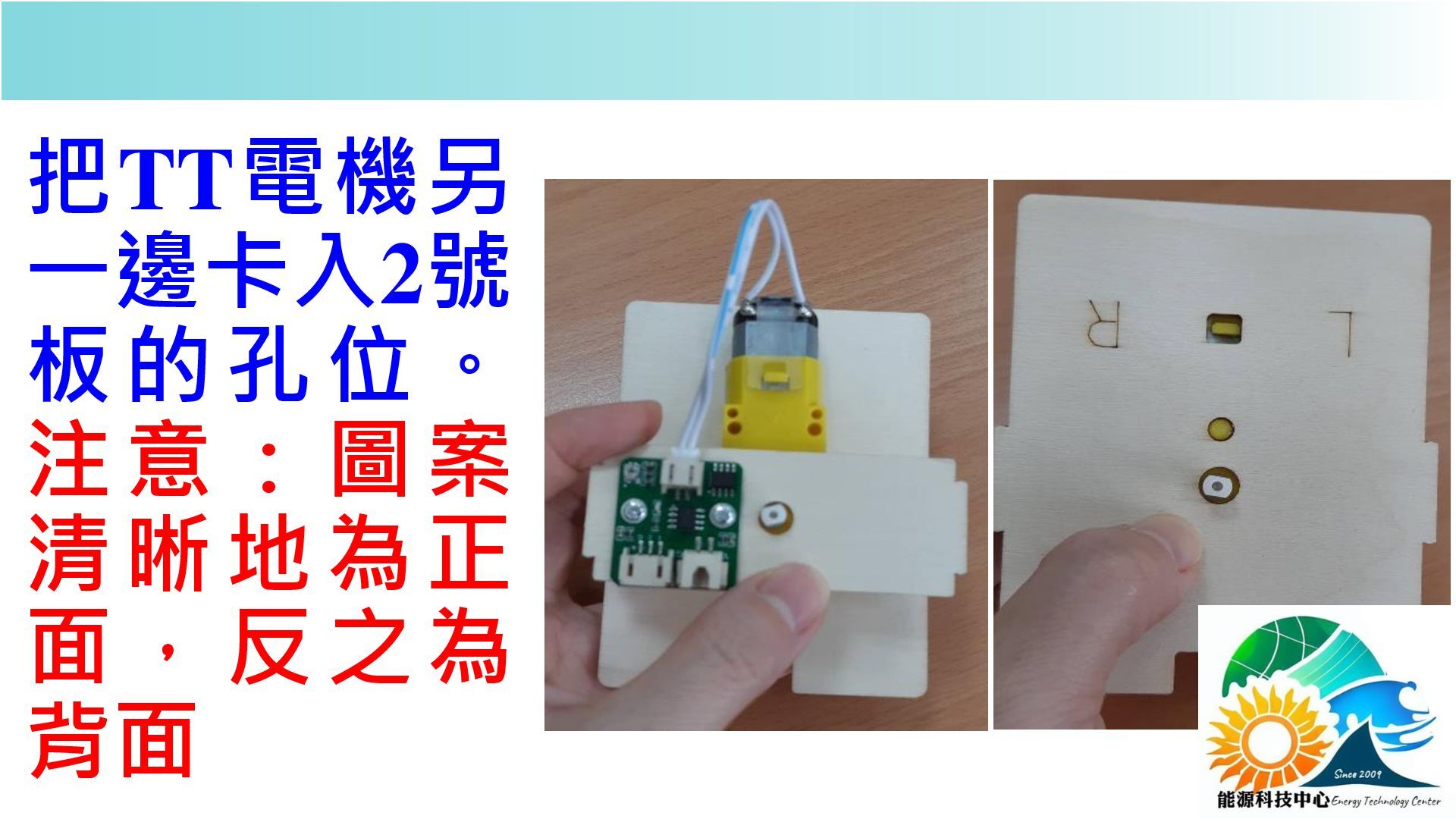

19. 把TT電機另 一邊卡入2號 板的孔位。 注意：圖案 清晰地為正 面，反之為 背面

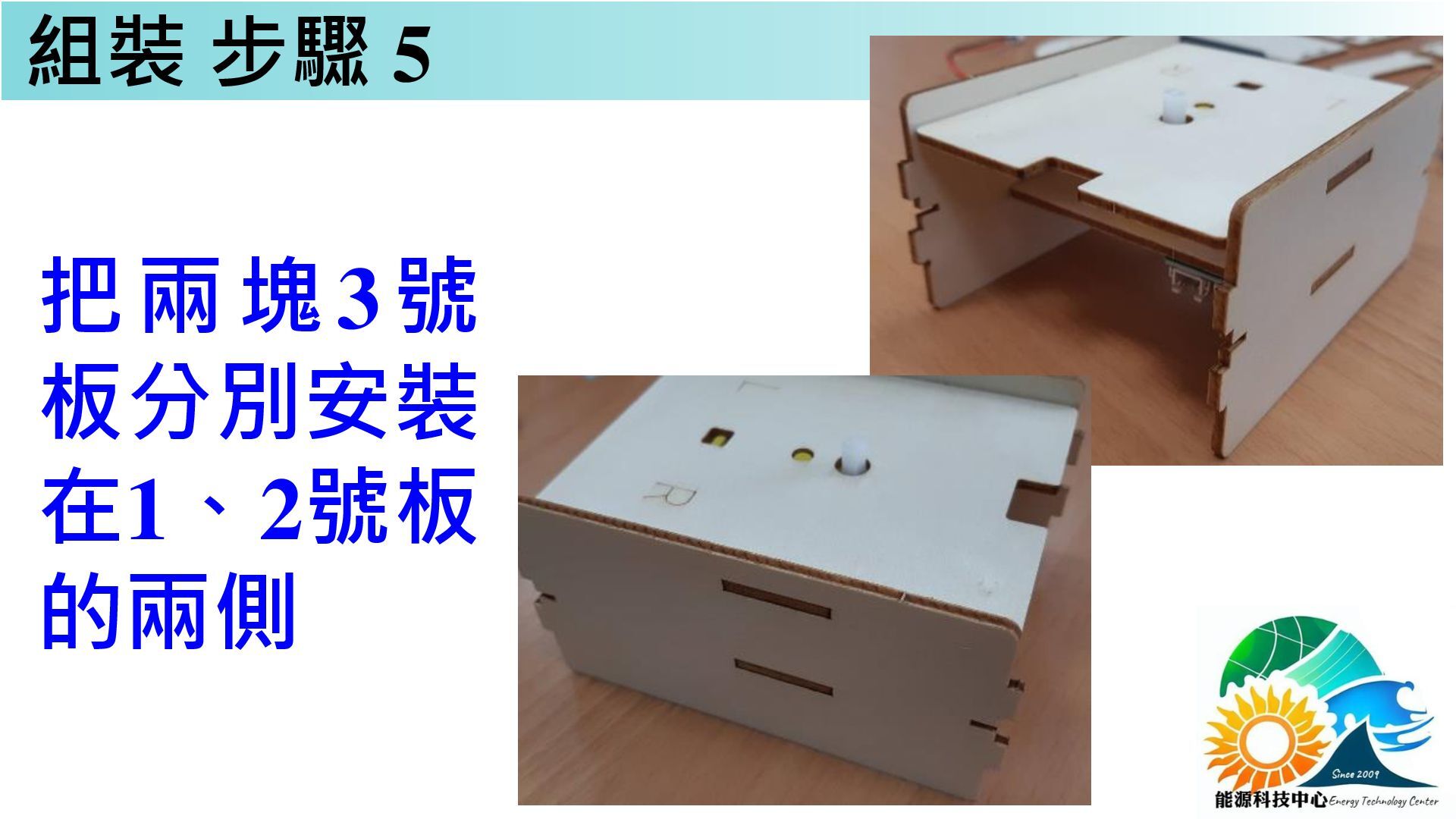

20. 組裝 步驟 5 把兩塊3號 板分別安裝 在1、2號板 的兩側

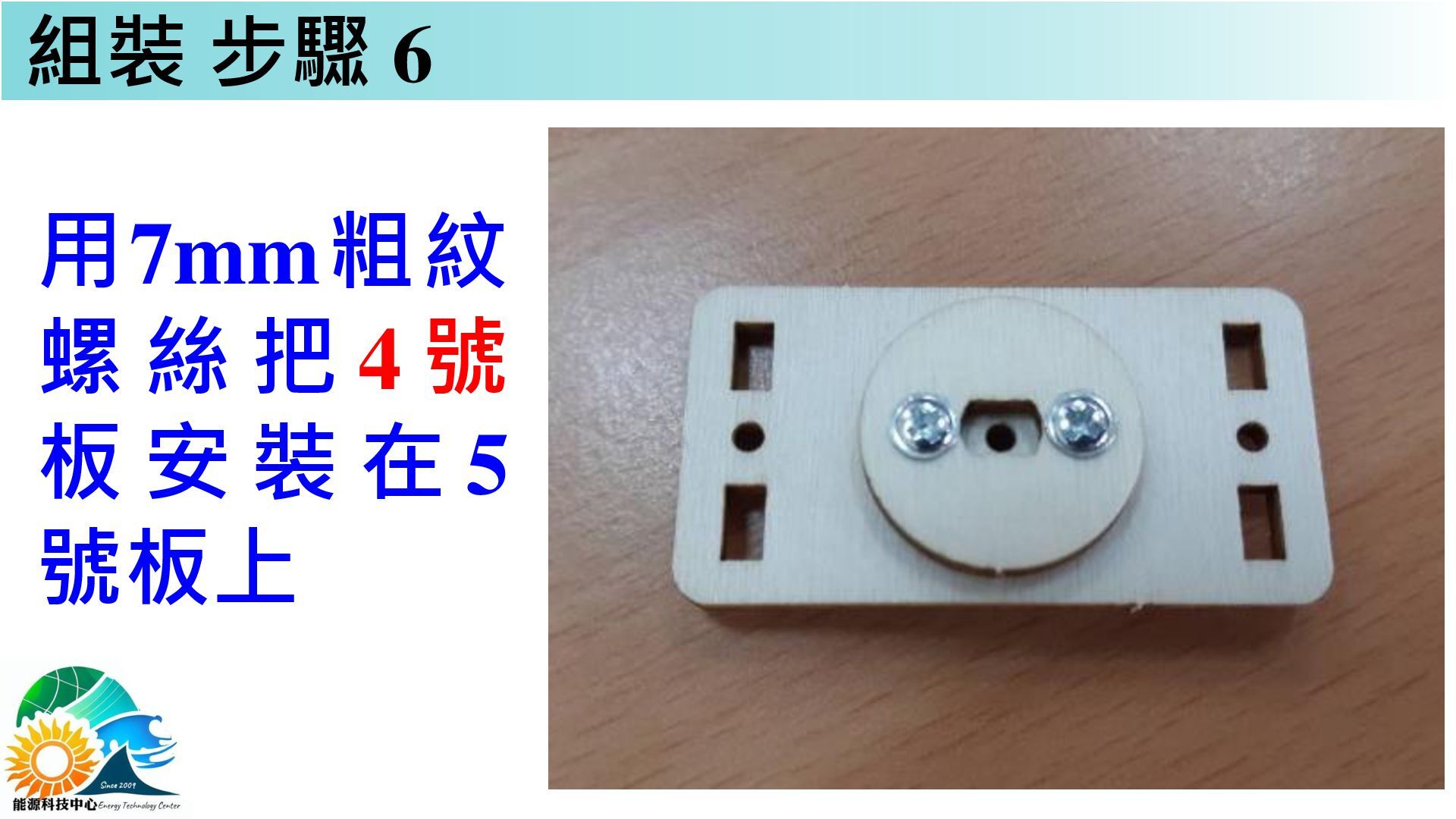

21. 組裝 步驟 6 用7mm粗紋 螺 絲 把 4 號 板 安 裝 在 5 號板上

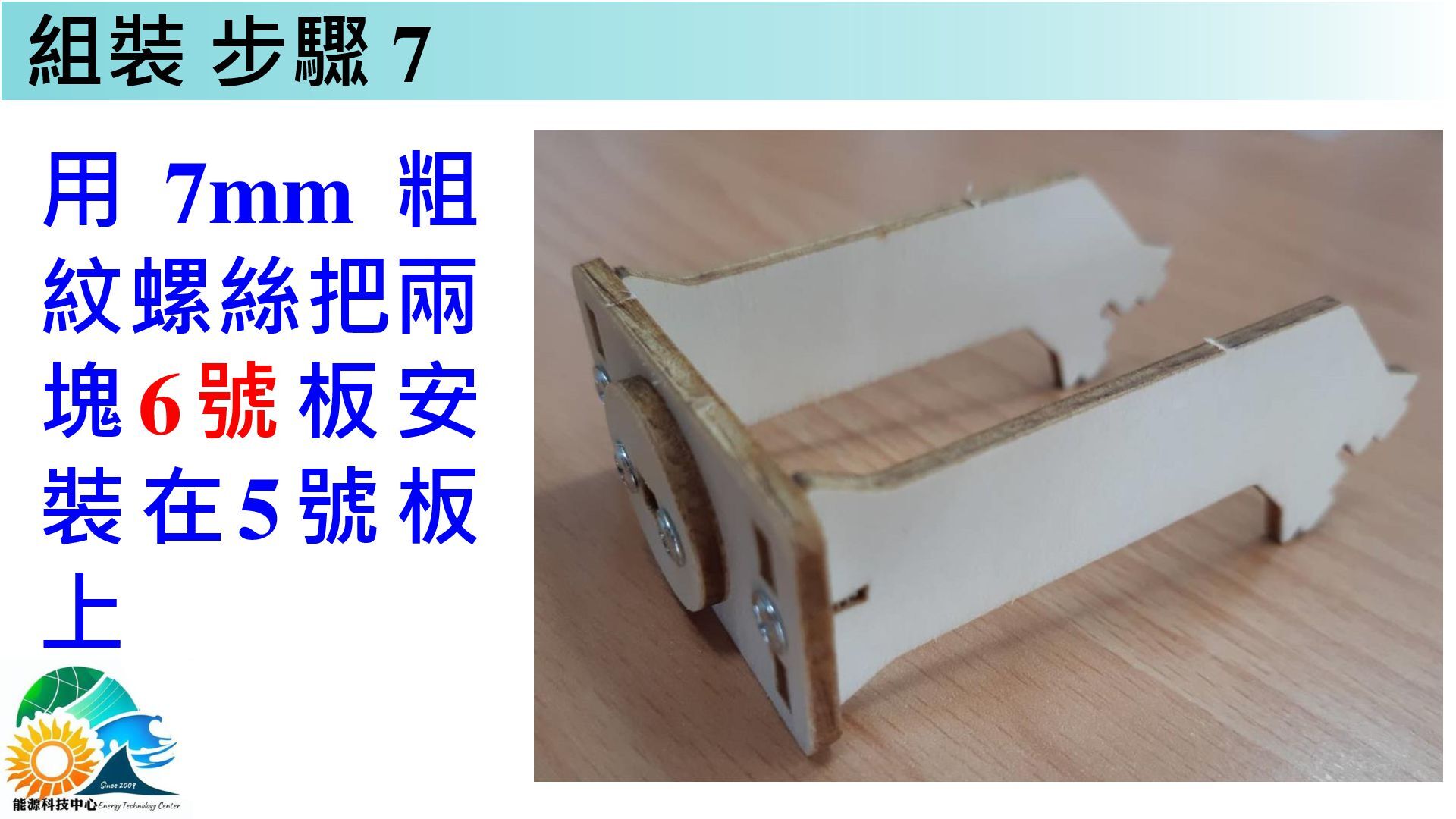

22. 組裝 步驟 7 用 7mm 粗 紋螺絲把兩 塊6號板安 裝在5號板 上

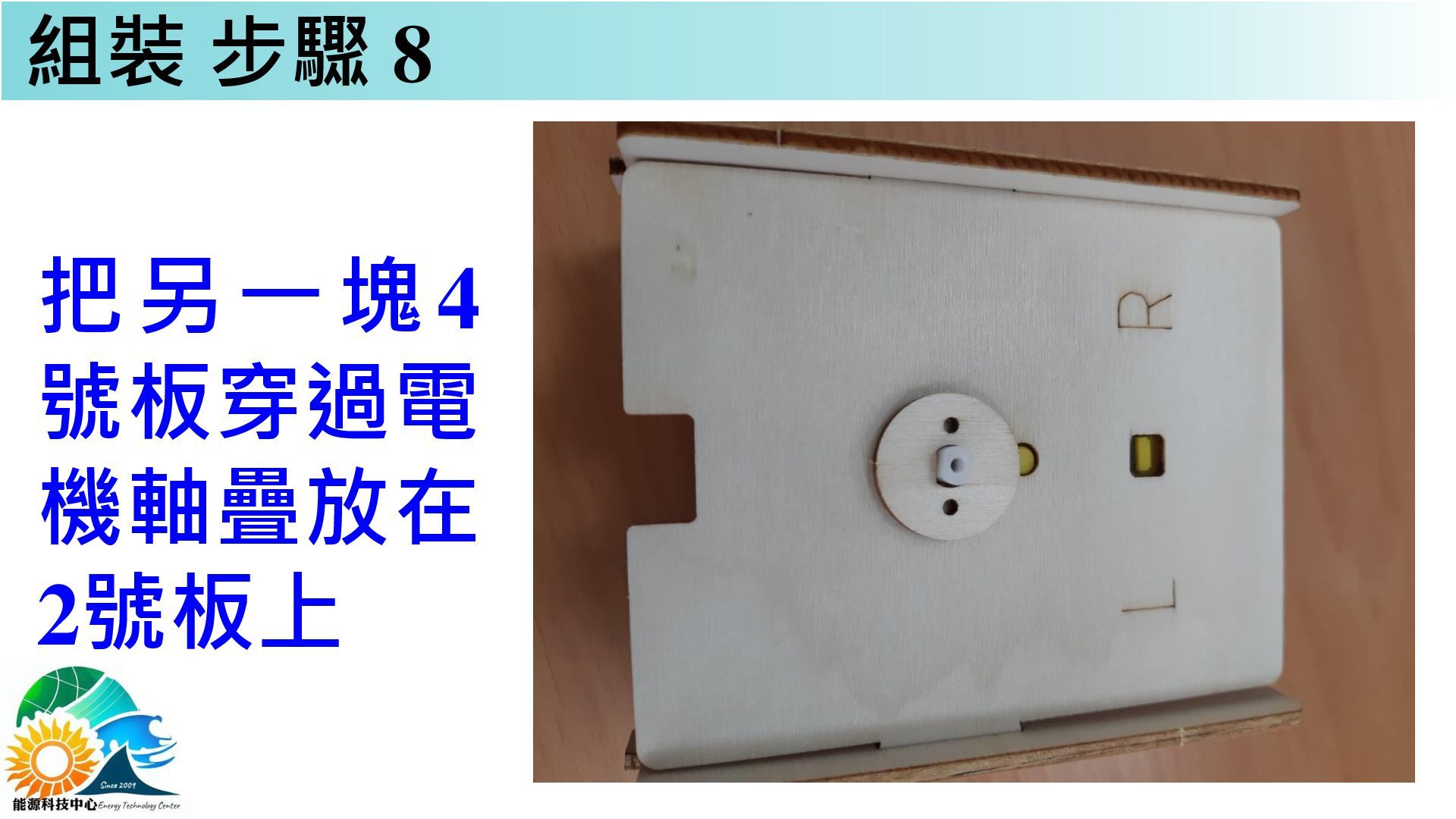

23. 組裝 步驟 8 把另一塊4 號板穿過電 機軸疊放在 2號板上

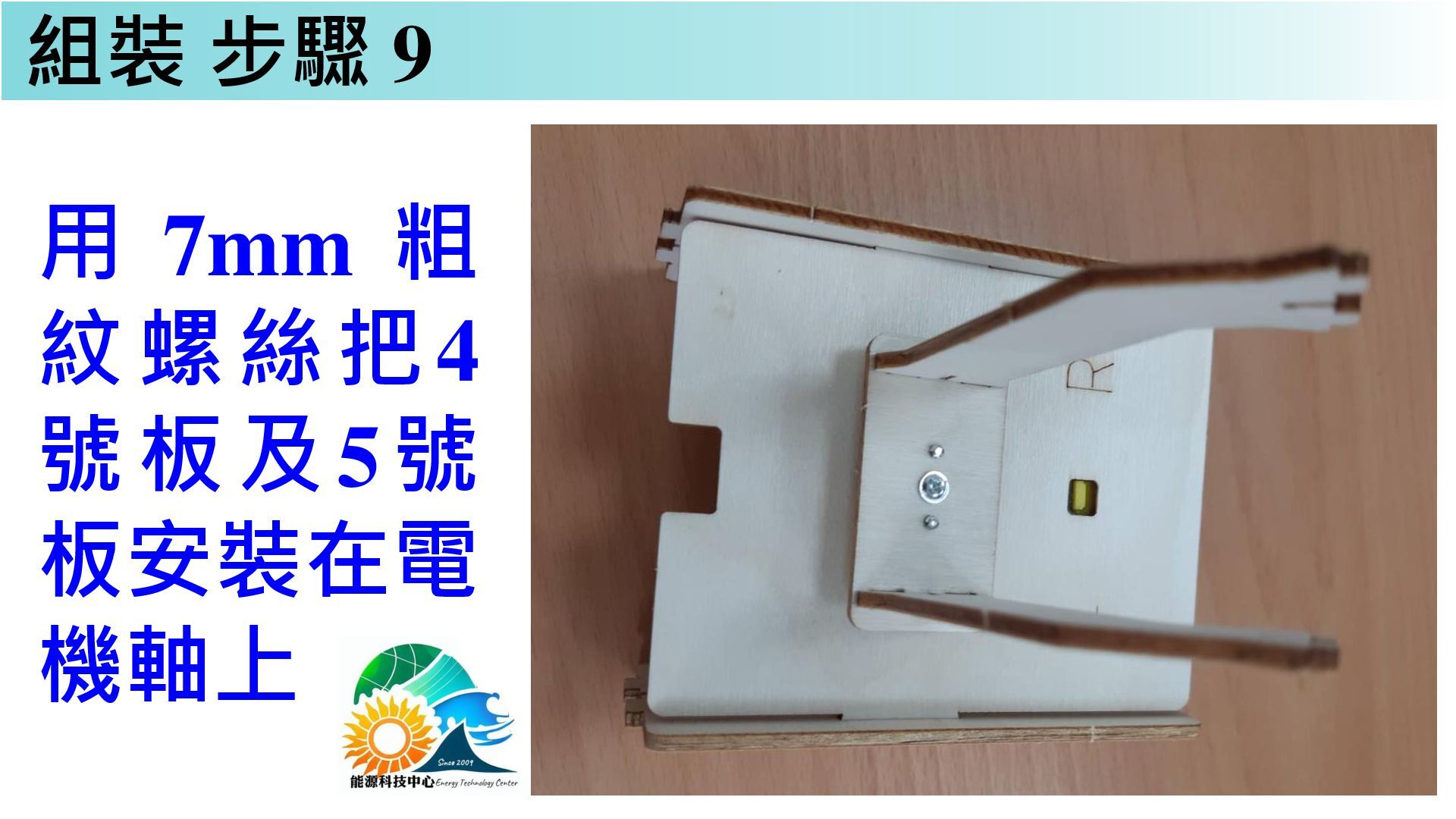

24. 組裝 步驟 9 用 7mm 粗 紋螺絲把4 號板及5號 板安裝在電 機軸上
25. 組裝 步驟 10 用7mm粗紋 螺 絲 把 7 號 板 安 裝 在 8 號板上

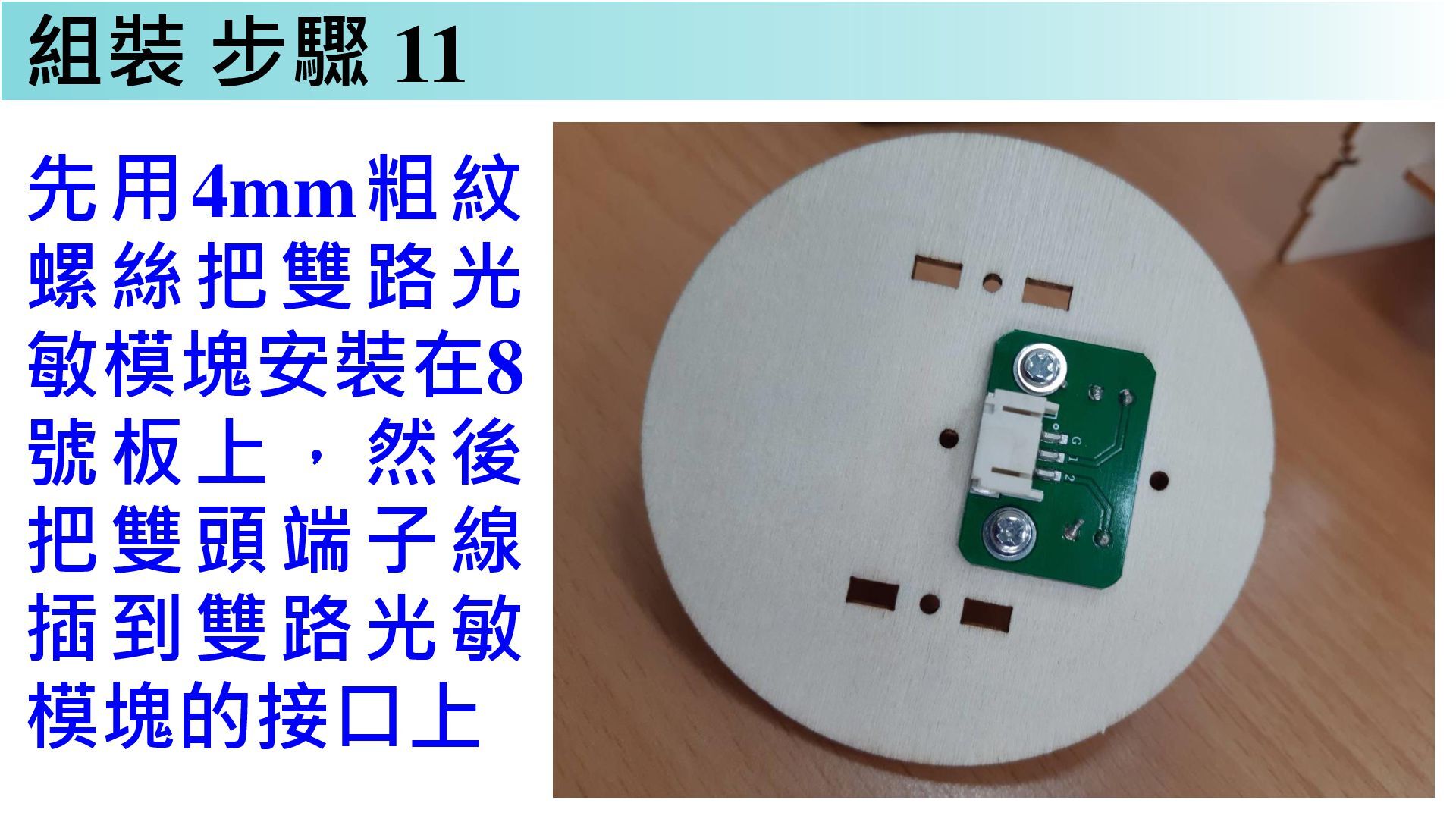

26. 組裝 步驟 11 先用4mm粗紋 螺絲把雙路光 敏模塊安裝在8 號板上，然後 把雙頭端子線 插到雙路光敏 模塊的接口上

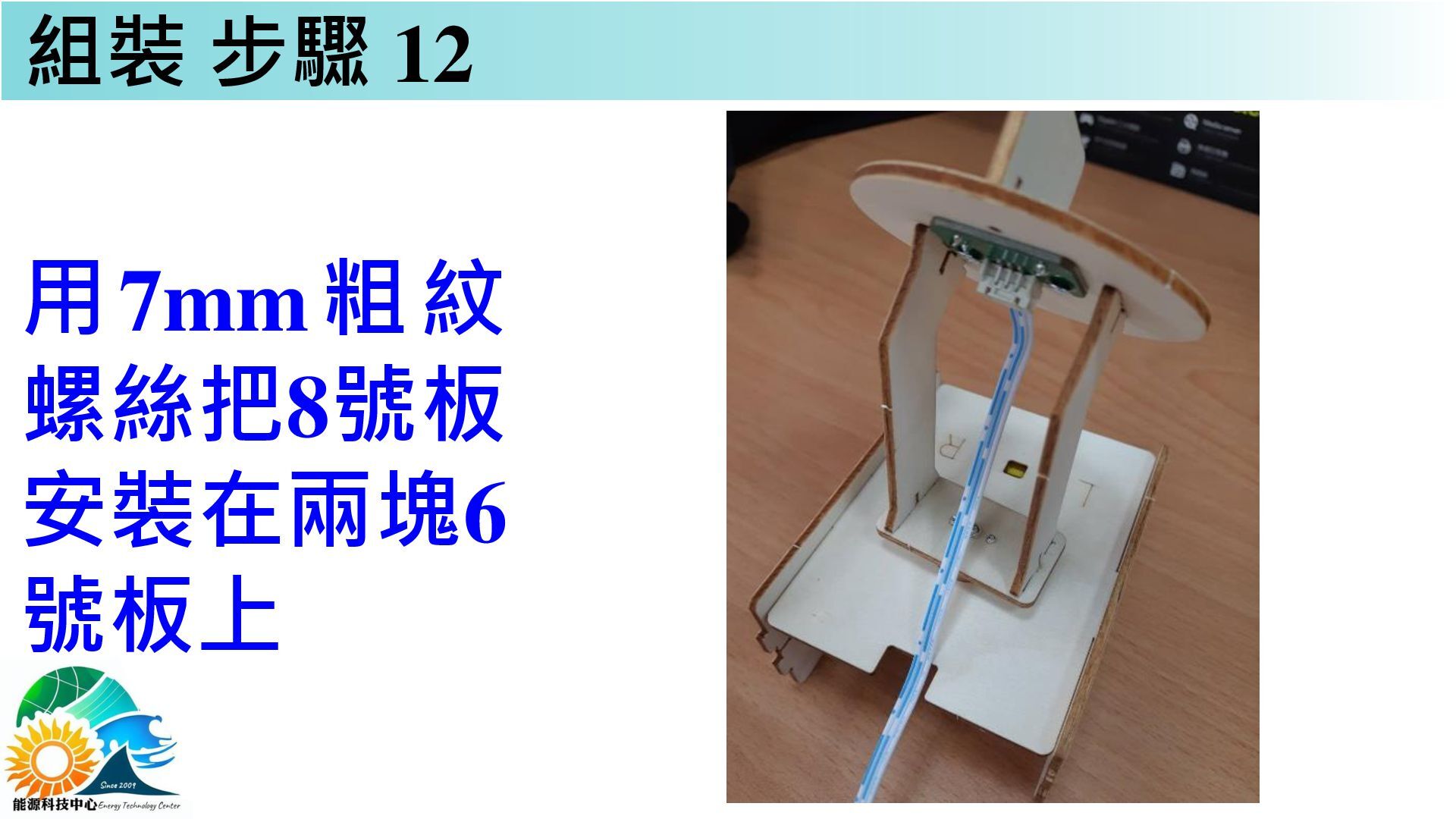

27. 組裝 步驟 12 用7mm粗紋 螺絲把8號板 安裝在兩塊6 號板上

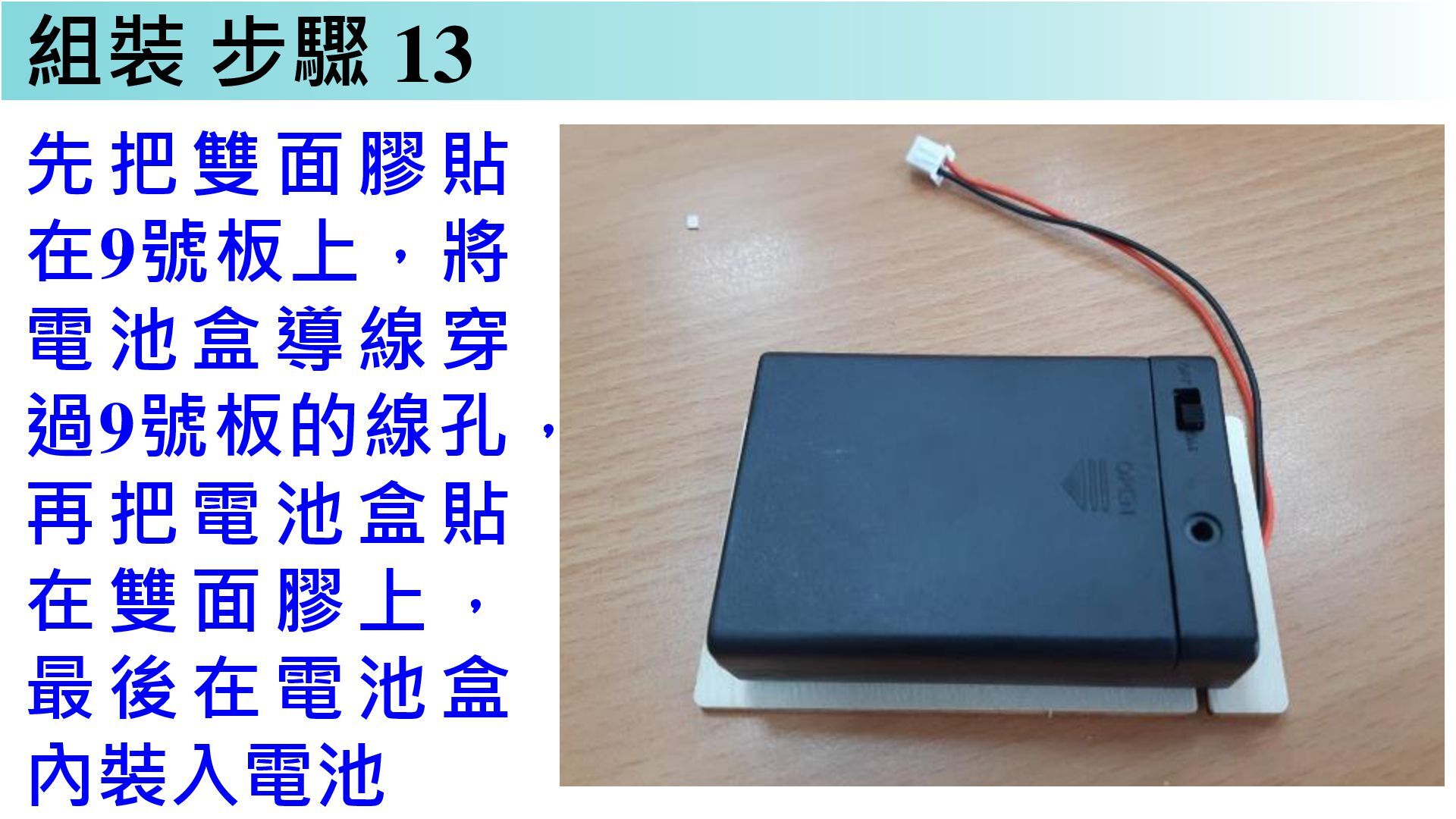

28. 組裝 步驟 13 先把雙面膠貼 在9號板上，將 電池盒導線穿 過9號板的線孔， 再把電池盒貼 在雙面膠上， 最後在電池盒 內裝入電池

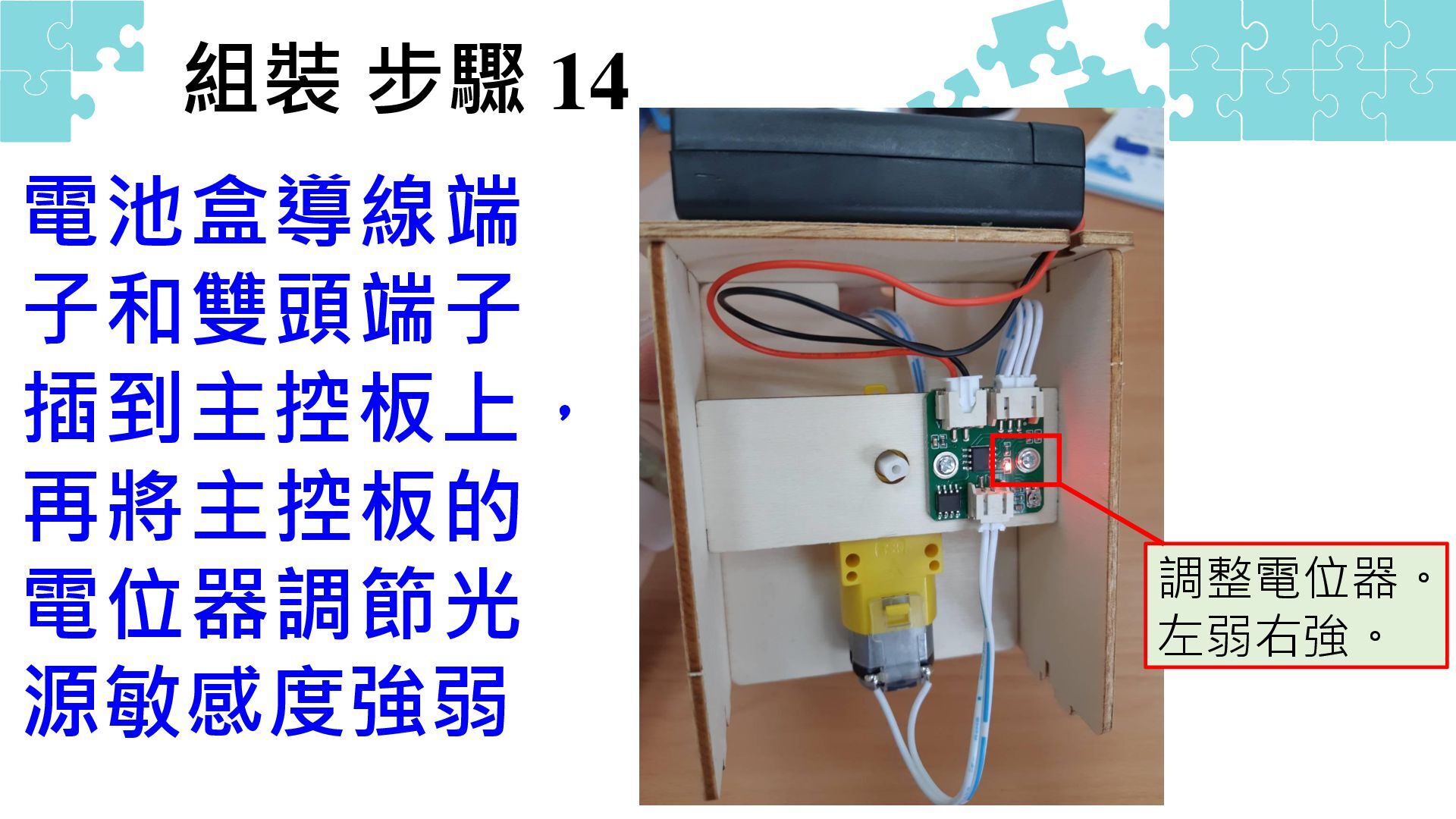

29. 組裝 步驟 14 電池盒導線端 子和雙頭端子 插到主控板上， 再將主控板的 電位器調節光 源敏感度強弱 調整電位器。 左弱右強。
30. 組裝 步驟 15 將環狀太陽能電池 進行黏貼

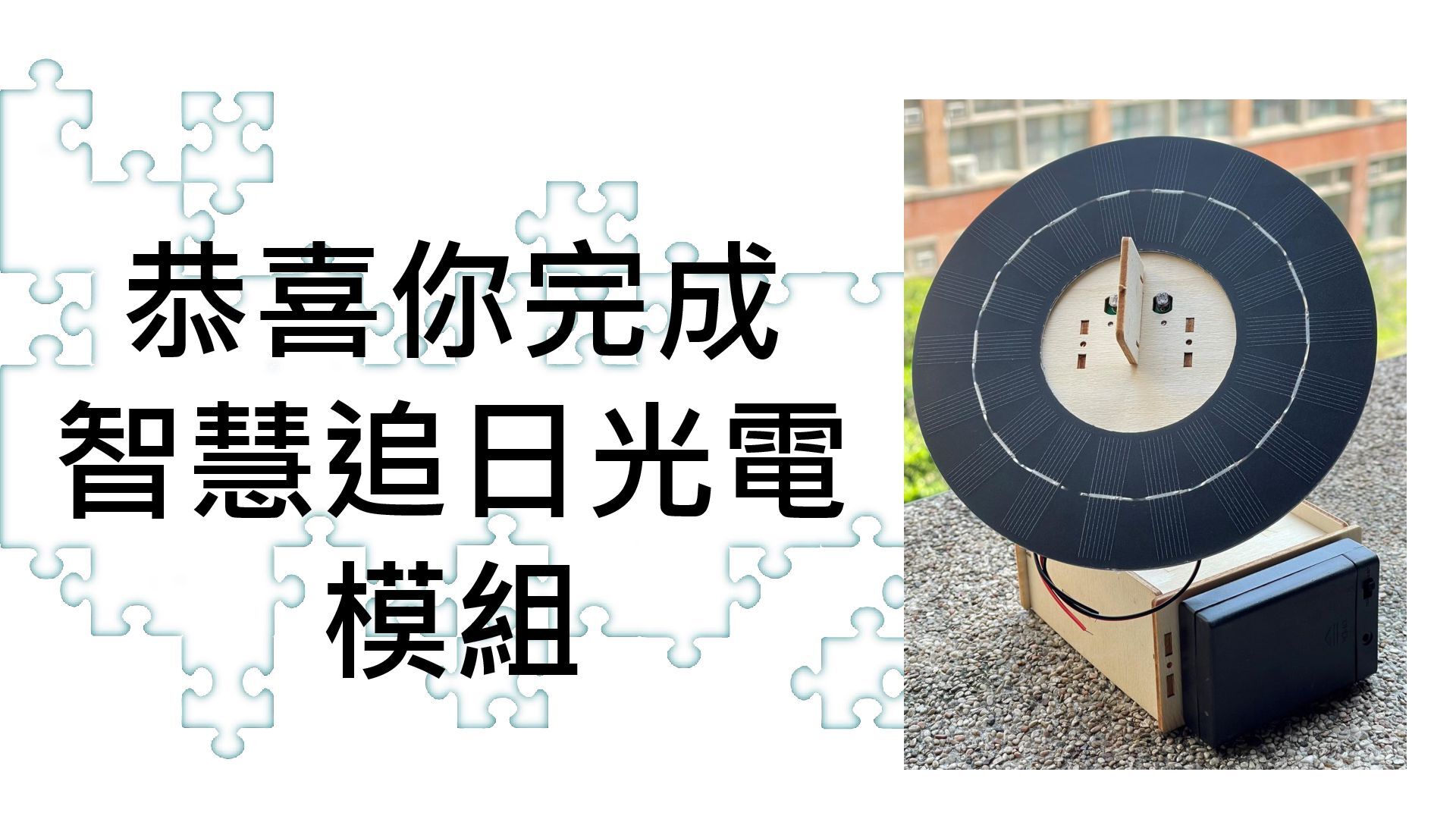

31. 恭喜你完成 智慧追日光電 模組
