TSALの仕組み

Transcript

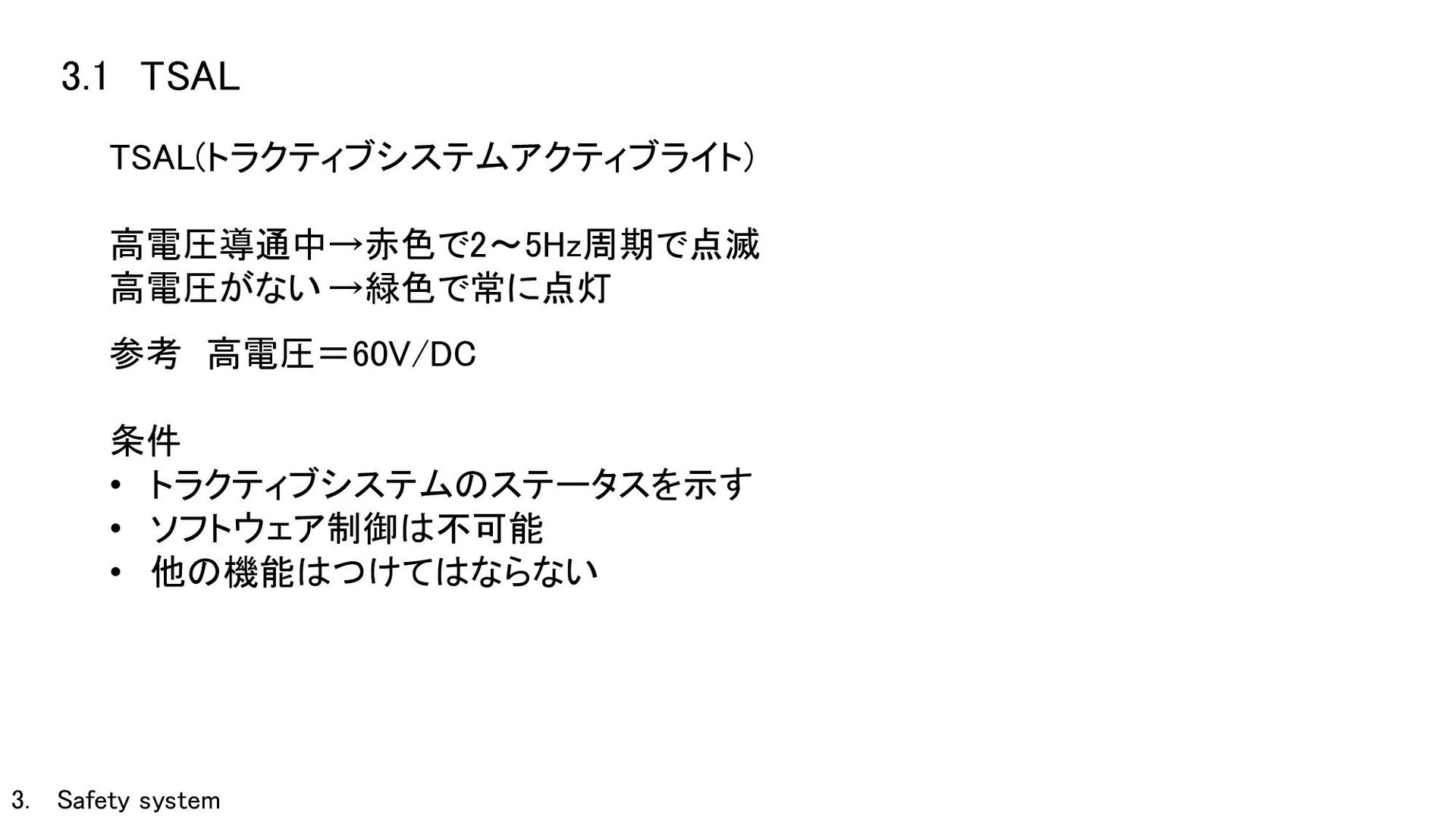

1. 3.1 TSAL TSAL(トラクティブシステムアクティブライト) 高電圧導通中→赤色で2～5Hz周期で点滅 高電圧がない →緑色で常に点灯 参考 高電圧＝60V/DC 条件 • トラクティブシステムのステータスを示す • ソフトウェア制御は不可能 • 他の機能はつけてはならない 3. Safety system

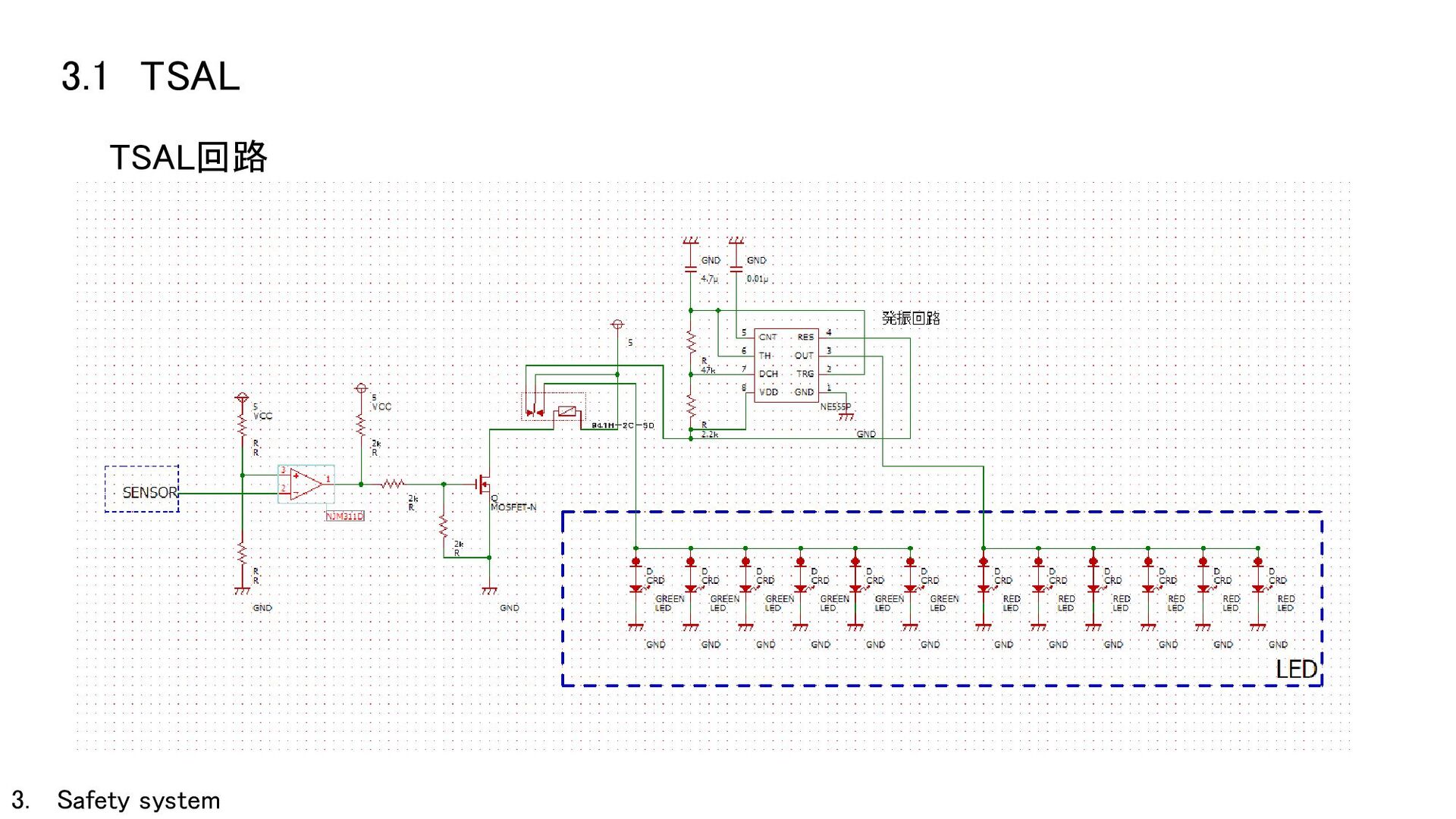

2. 3.1 TSAL TSAL回路 3. Safety system

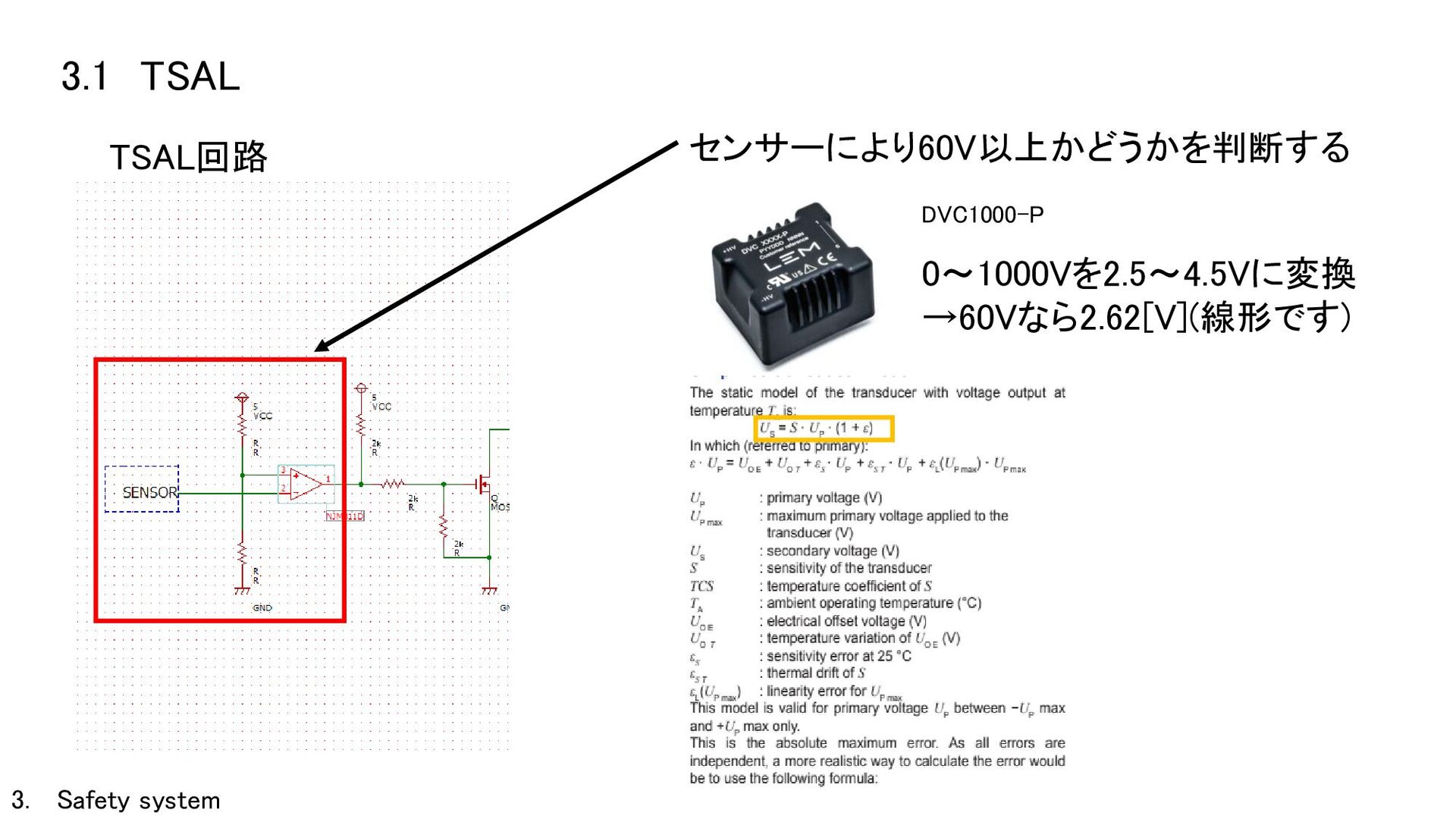

3. 3.1 TSAL TSAL回路 3. Safety system センサーにより60V以上かどうかを判断する DVC1000-P 0～1000Vを2.5～4.5Vに変換 →60Vなら2.62[V](線形です)

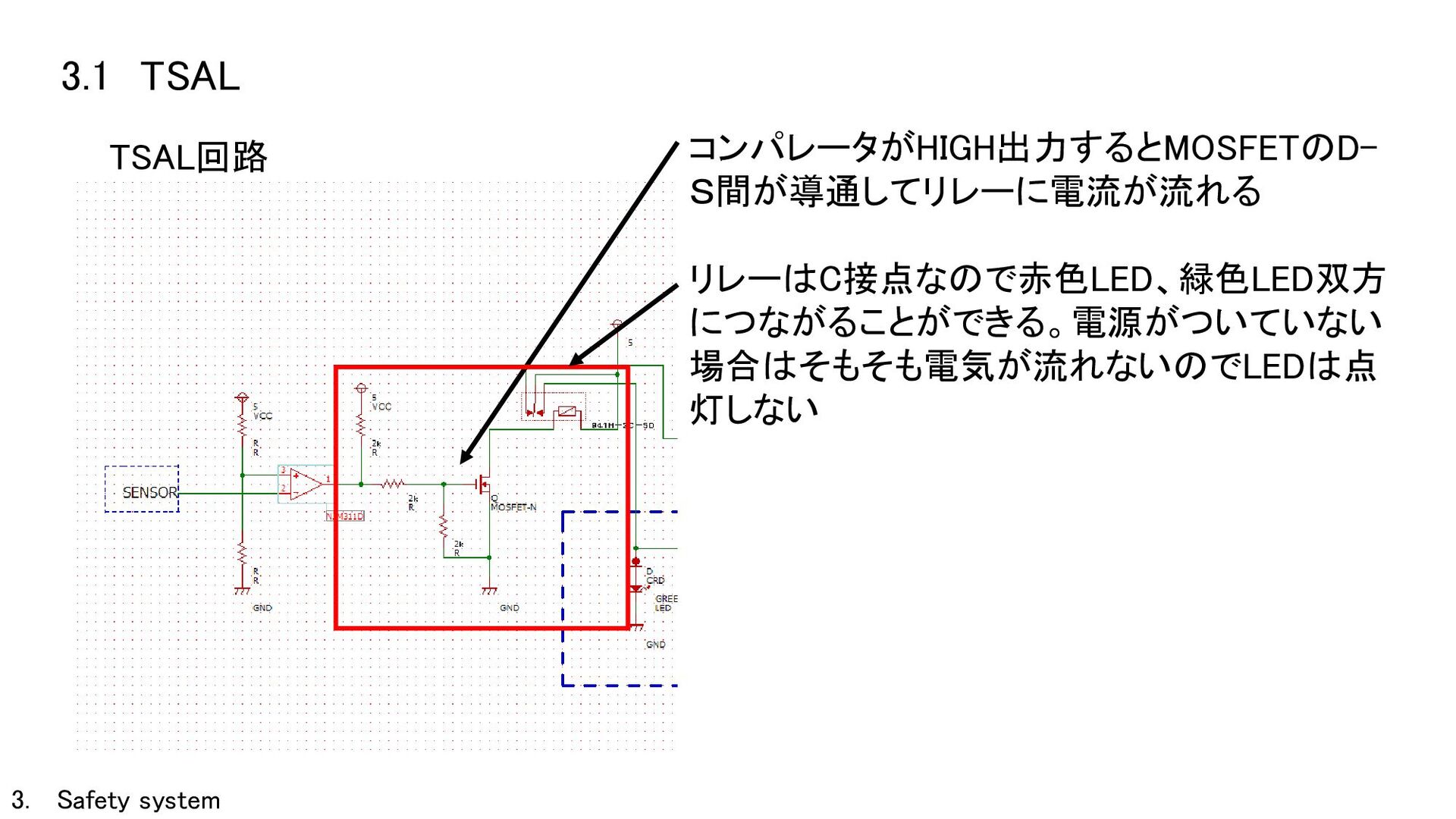

4. 3.1 TSAL TSAL回路 3. Safety system コンパレータがHIGH出力するとMOSFETのD- Ｓ間が導通してリレーに電流が流れる リレーはC接点なので赤色LED、緑色LED双方 につながることができる。電源がついていない 場合はそもそも電気が流れないのでLEDは点 灯しない

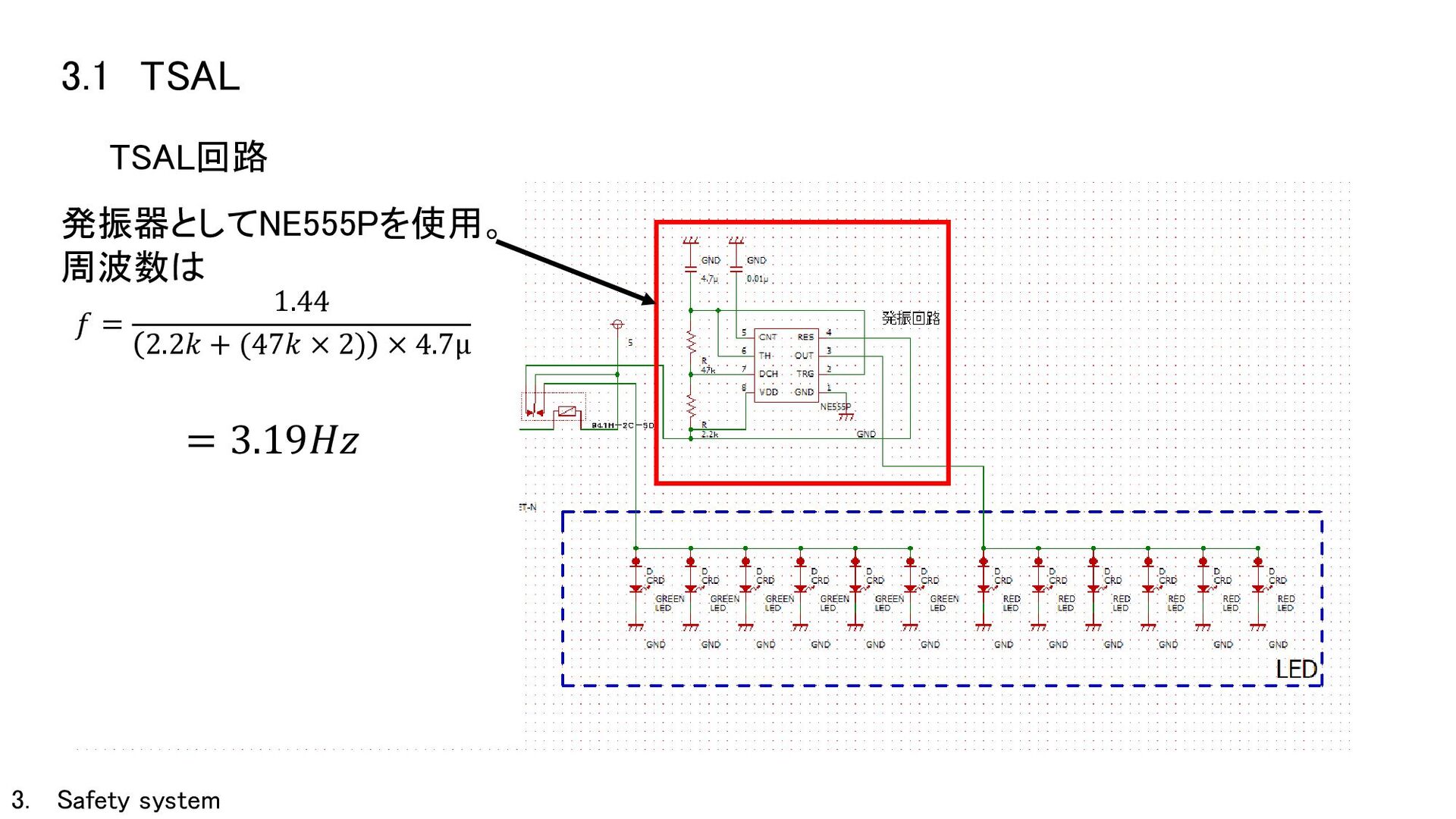

5. 3.1 TSAL TSAL回路 3. Safety system 発振器としてNE555Pを使用。 周波数は 𝑓 = 1.44 2.2𝑘 + (47𝑘 × 2) × 4.7μ = 3.19𝐻𝑧

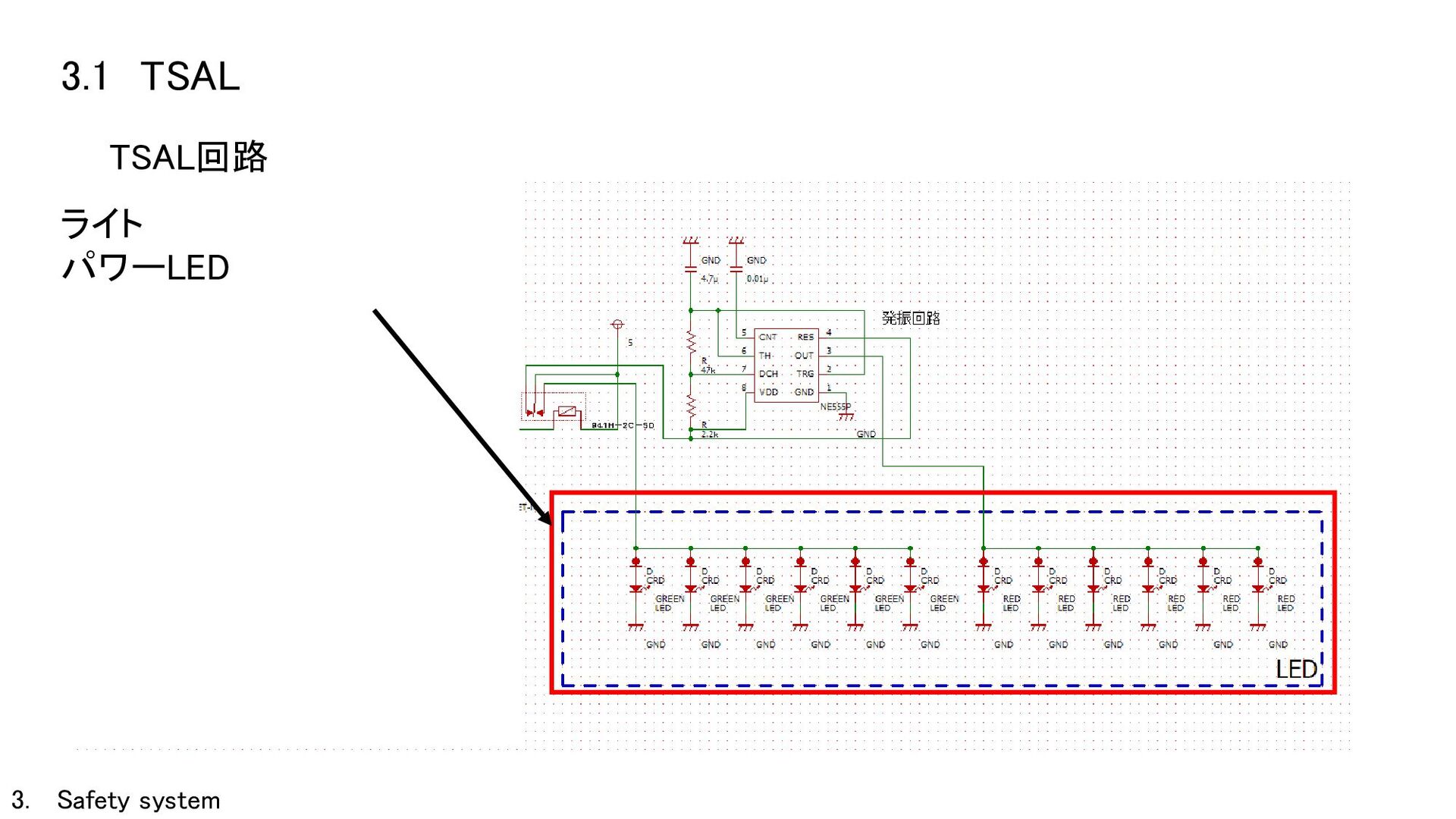

6. 3.1 TSAL TSAL回路 3. Safety system ライト パワーLED
