Traveling Salesman Problem

A fast explanation about TSP, a little about your history, library of problems, and possibles methods for creating solucions.

Crossover at one point
Crossover uniform
Distance Preserving Crossover
Cycle Crossover

Transcript

1. Problema do caixeiro-viajante (Traveling Salesman Problem) 1

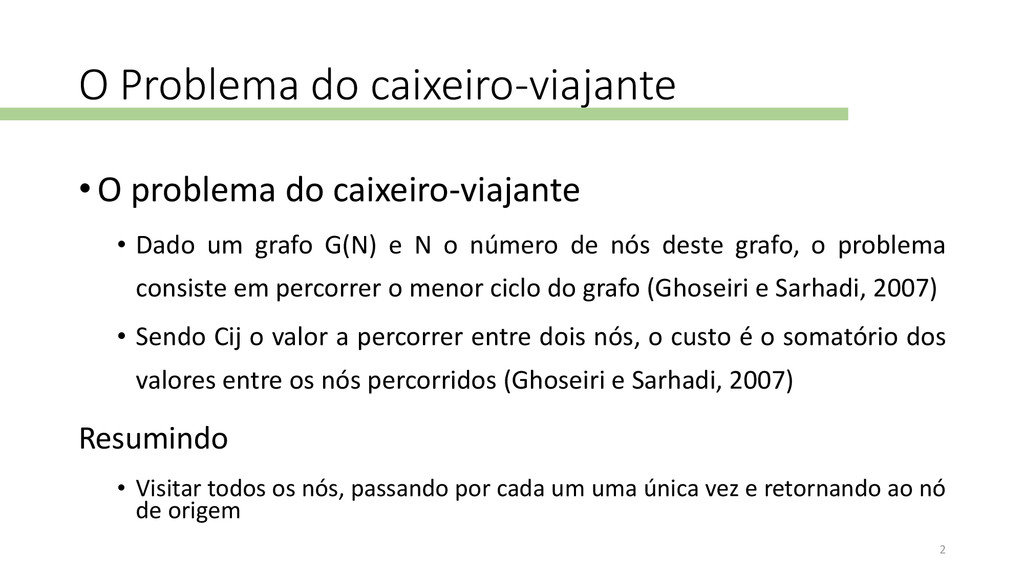

2. O Problema do caixeiro-viajante • O problema do caixeiro-viajante • Dado um grafo G(N) e N o número de nós deste grafo, o problema consiste em percorrer o menor ciclo do grafo (Ghoseiri e Sarhadi, 2007) • Sendo Cij o valor a percorrer entre dois nós, o custo é o somatório dos valores entre os nós percorridos (Ghoseiri e Sarhadi, 2007) Resumindo • Visitar todos os nós, passando por cada um uma única vez e retornando ao nó de origem 2

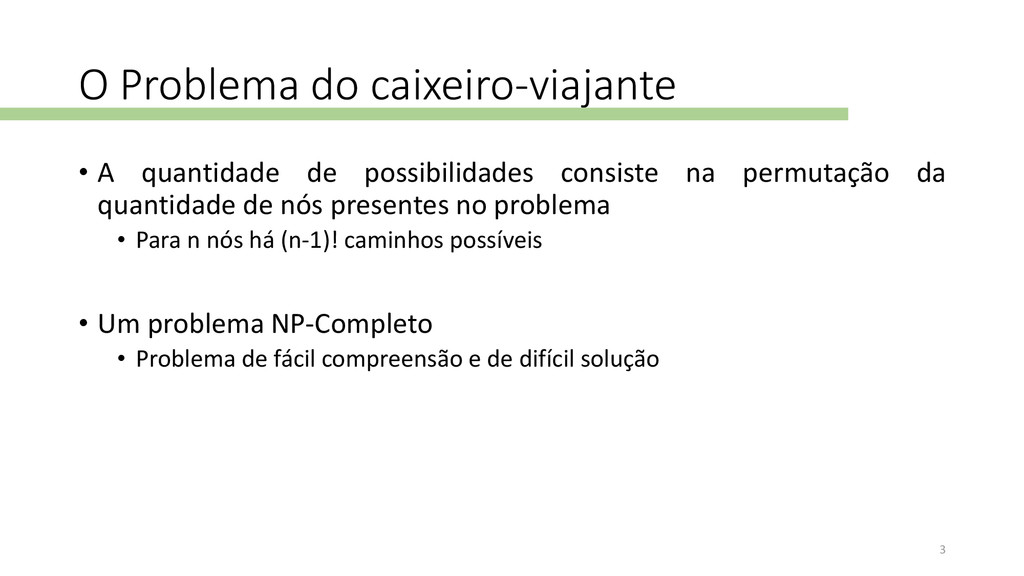

3. O Problema do caixeiro-viajante • A quantidade de possibilidades consiste na permutação da quantidade de nós presentes no problema • Para n nós há (n-1)! caminhos possíveis • Um problema NP-Completo • Problema de fácil compreensão e de difícil solução 3

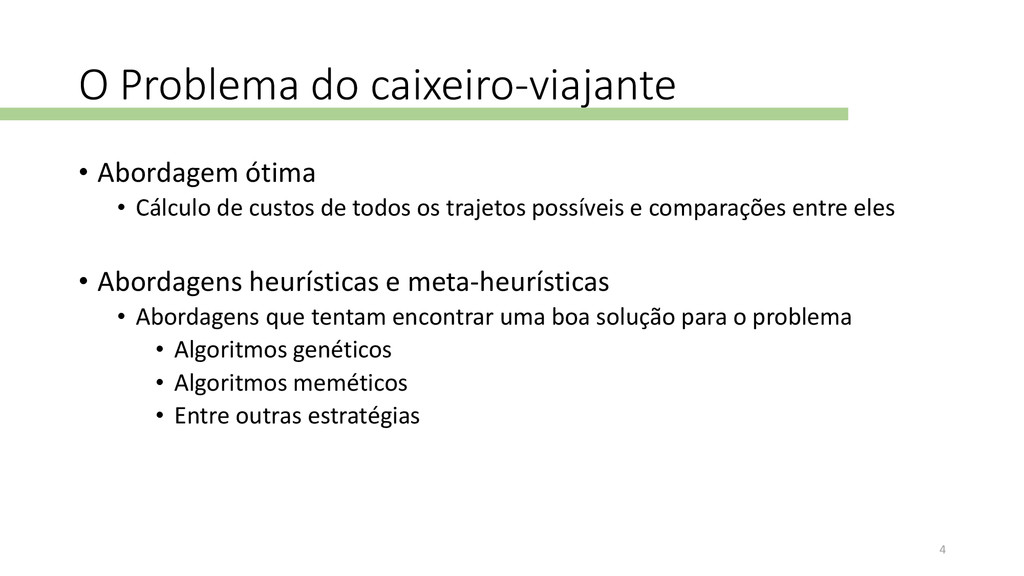

4. O Problema do caixeiro-viajante • Abordagem ótima • Cálculo de custos de todos os trajetos possíveis e comparações entre eles • Abordagens heurísticas e meta-heurísticas • Abordagens que tentam encontrar uma boa solução para o problema • Algoritmos genéticos • Algoritmos meméticos • Entre outras estratégias 4

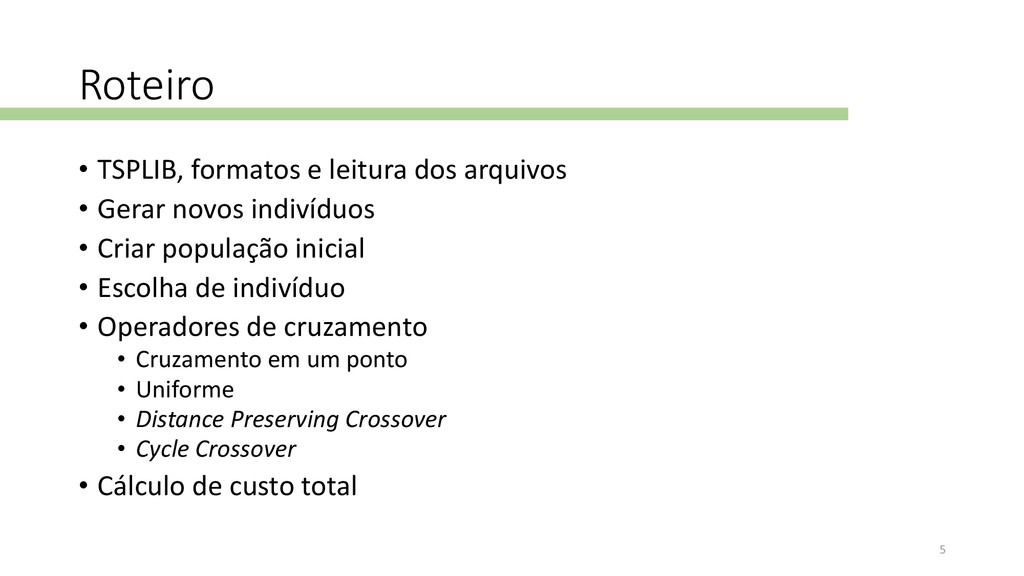

5. Roteiro • TSPLIB, formatos e leitura dos arquivos • Gerar novos indivíduos • Criar população inicial • Escolha de indivíduo • Operadores de cruzamento • Cruzamento em um ponto • Uniforme • Distance Preserving Crossover • Cycle Crossover • Cálculo de custo total 5

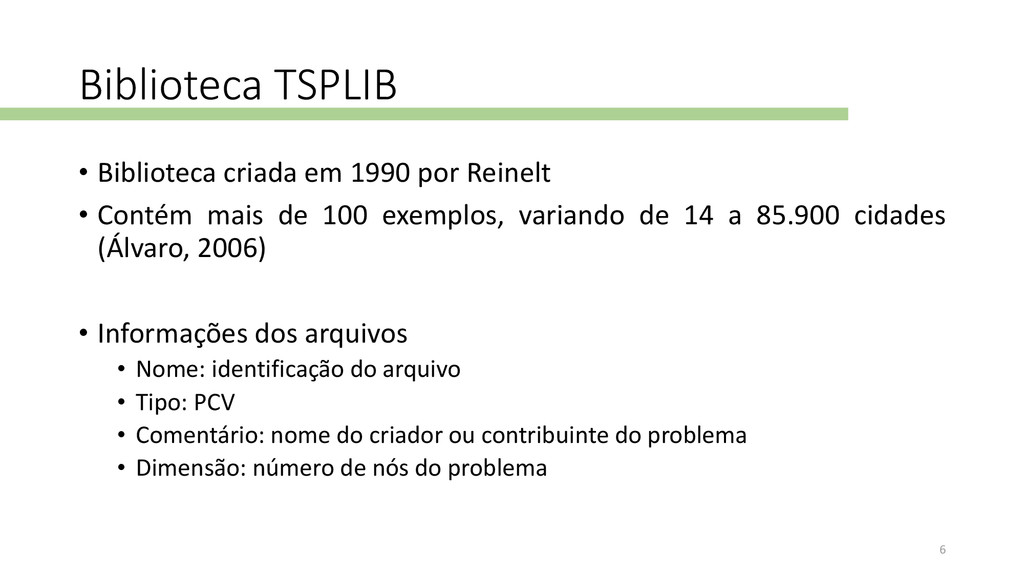

6. Biblioteca TSPLIB • Biblioteca criada em 1990 por Reinelt • Contém mais de 100 exemplos, variando de 14 a 85.900 cidades (Álvaro, 2006) • Informações dos arquivos • Nome: identificação do arquivo • Tipo: PCV • Comentário: nome do criador ou contribuinte do problema • Dimensão: número de nós do problema 6

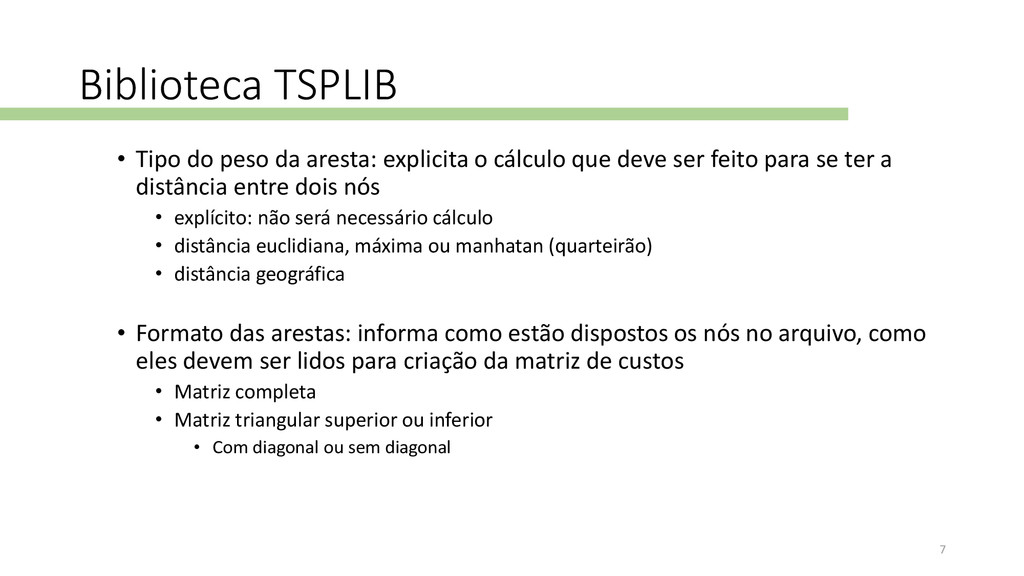

7. Biblioteca TSPLIB • Tipo do peso da aresta: explicita o cálculo que deve ser feito para se ter a distância entre dois nós • explícito: não será necessário cálculo • distância euclidiana, máxima ou manhatan (quarteirão) • distância geográfica • Formato das arestas: informa como estão dispostos os nós no arquivo, como eles devem ser lidos para criação da matriz de custos • Matriz completa • Matriz triangular superior ou inferior • Com diagonal ou sem diagonal 7

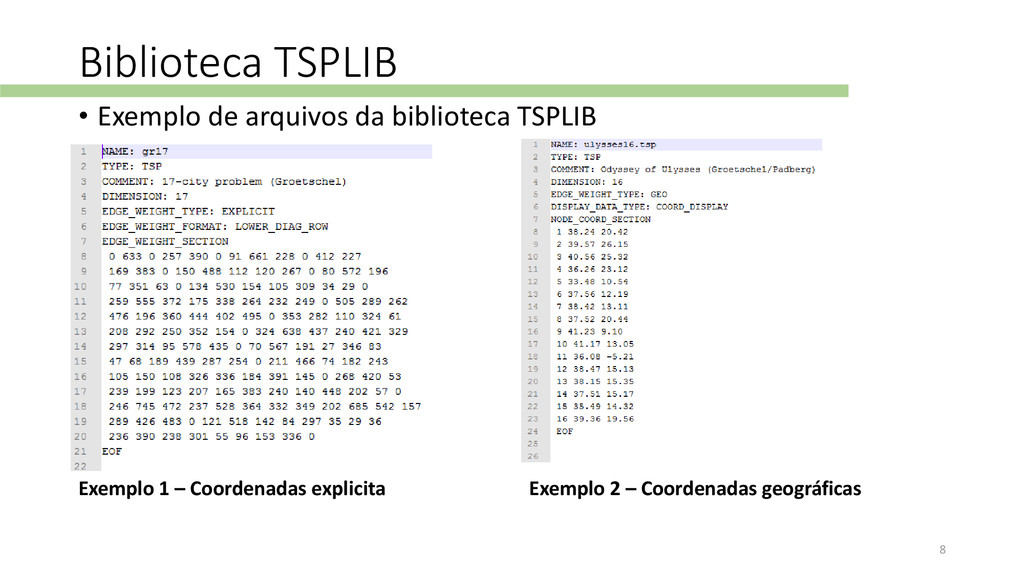

8. Biblioteca TSPLIB • Exemplo de arquivos da biblioteca TSPLIB Exemplo 2 – Coordenadas geográficas Exemplo 1 – Coordenadas explicita 8

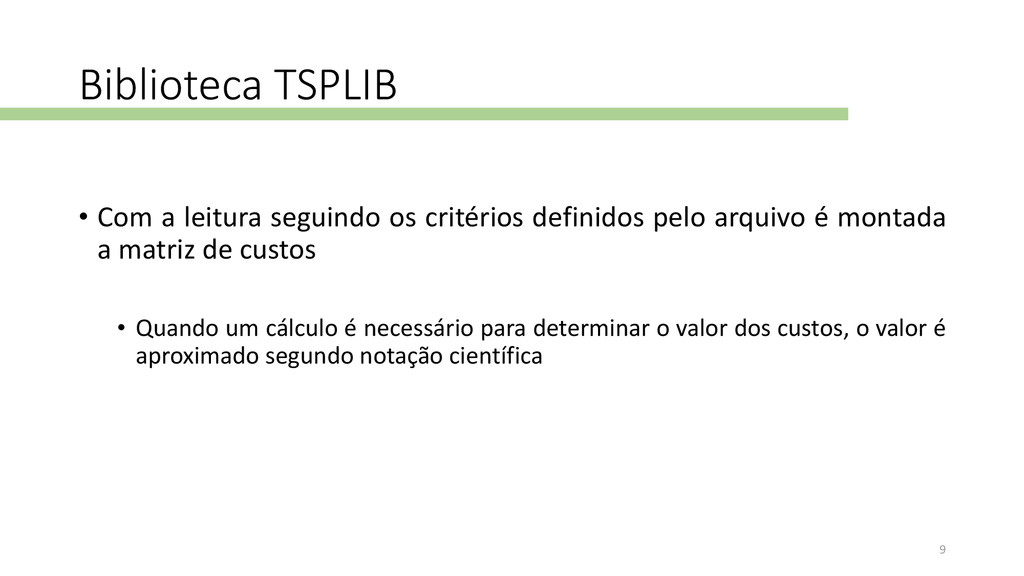

9. Biblioteca TSPLIB • Com a leitura seguindo os critérios definidos pelo arquivo é montada a matriz de custos • Quando um cálculo é necessário para determinar o valor dos custos, o valor é aproximado segundo notação científica 9

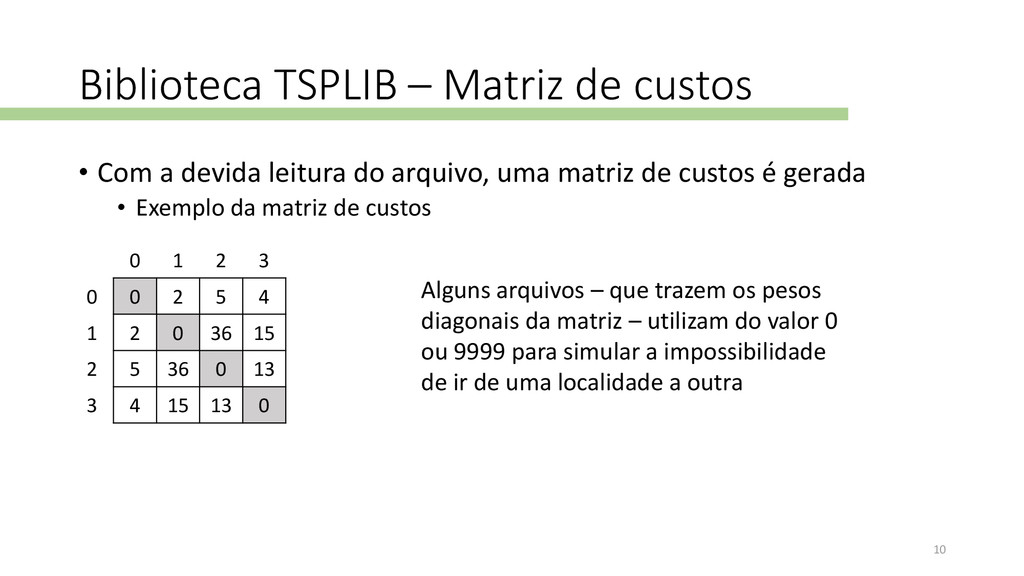

10. Biblioteca TSPLIB – Matriz de custos • Com a devida leitura do arquivo, uma matriz de custos é gerada • Exemplo da matriz de custos Alguns arquivos – que trazem os pesos diagonais da matriz – utilizam do valor 0 ou 9999 para simular a impossibilidade de ir de uma localidade a outra 0 1 2 3 0 0 2 5 4 1 2 0 36 15 2 5 36 0 13 3 4 15 13 0 10

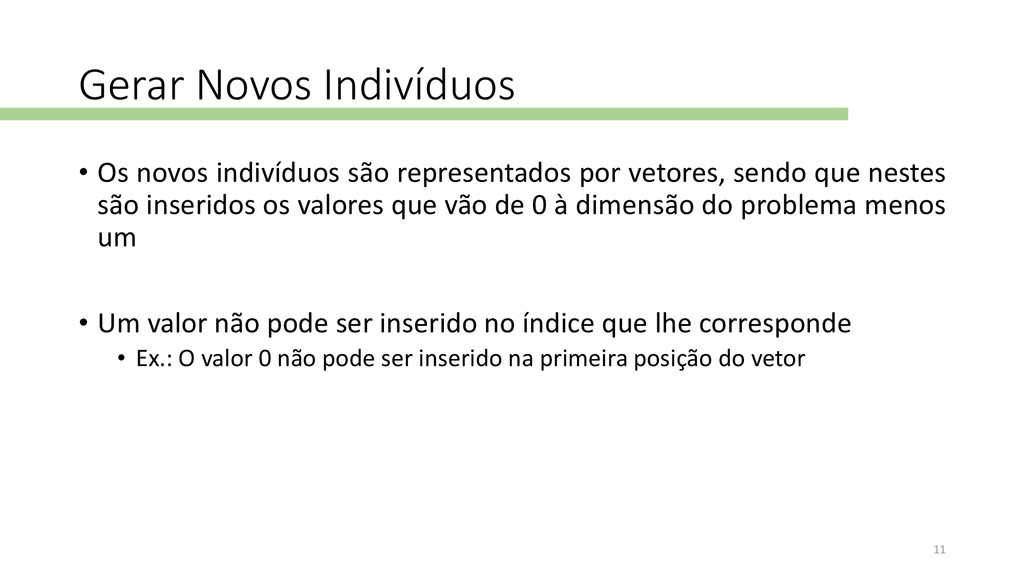

11. Gerar Novos Indivíduos • Os novos indivíduos são representados por vetores, sendo que nestes são inseridos os valores que vão de 0 à dimensão do problema menos um • Um valor não pode ser inserido no índice que lhe corresponde • Ex.: O valor 0 não pode ser inserido na primeira posição do vetor 11

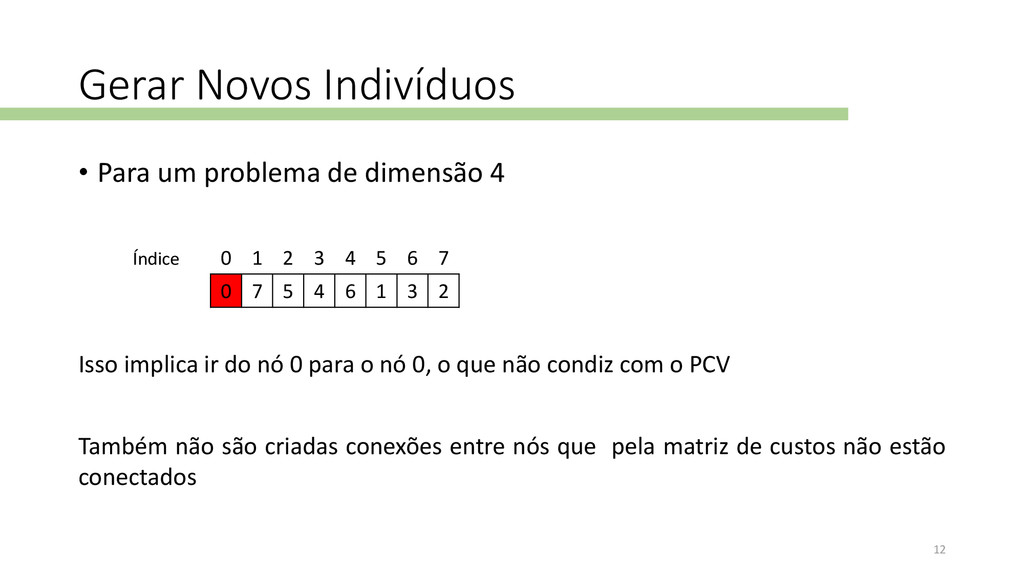

12. Gerar Novos Indivíduos • Para um problema de dimensão 4 0 1 2 3 4 5 6 7 0 7 5 4 6 1 3 2 Índice Isso implica ir do nó 0 para o nó 0, o que não condiz com o PCV Também não são criadas conexões entre nós que pela matriz de custos não estão conectados 12

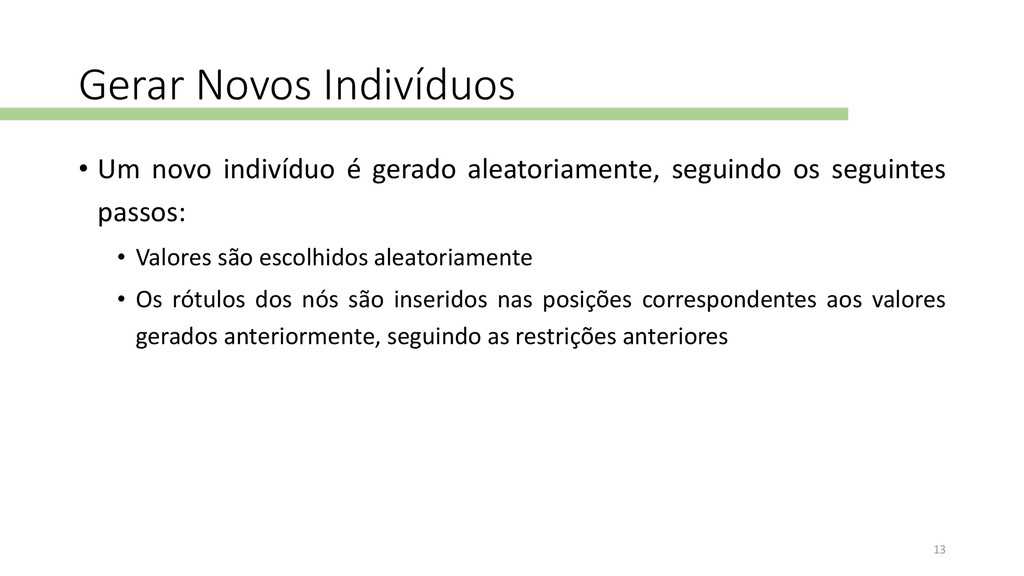

13. Gerar Novos Indivíduos • Um novo indivíduo é gerado aleatoriamente, seguindo os seguintes passos: • Valores são escolhidos aleatoriamente • Os rótulos dos nós são inseridos nas posições correspondentes aos valores gerados anteriormente, seguindo as restrições anteriores 13

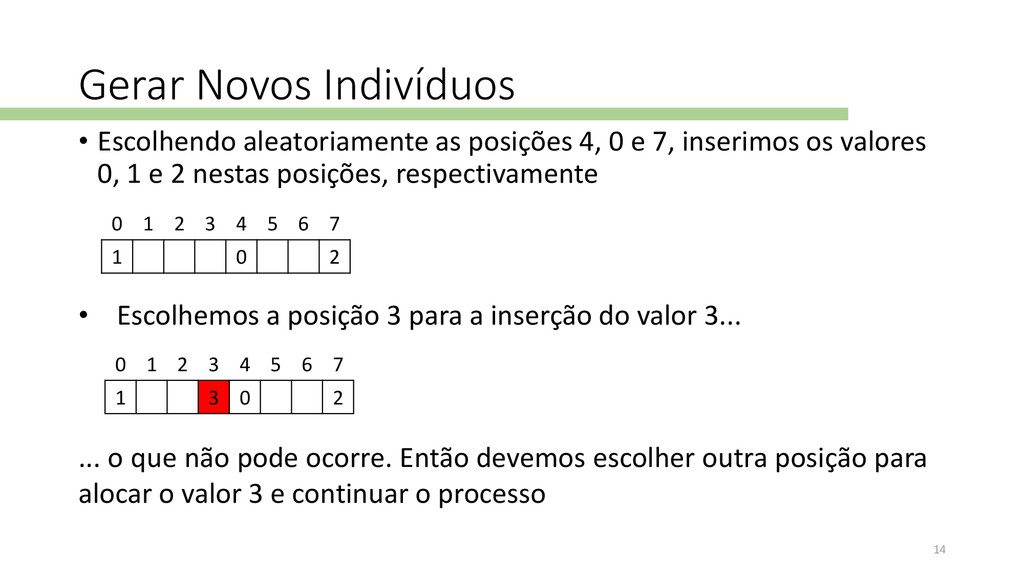

14. Gerar Novos Indivíduos • Escolhendo aleatoriamente as posições 4, 0 e 7, inserimos os valores 0, 1 e 2 nestas posições, respectivamente 0 1 2 3 4 5 6 7 1 0 2 • Escolhemos a posição 3 para a inserção do valor 3... 0 1 2 3 4 5 6 7 1 3 0 2 ... o que não pode ocorre. Então devemos escolher outra posição para alocar o valor 3 e continuar o processo 14

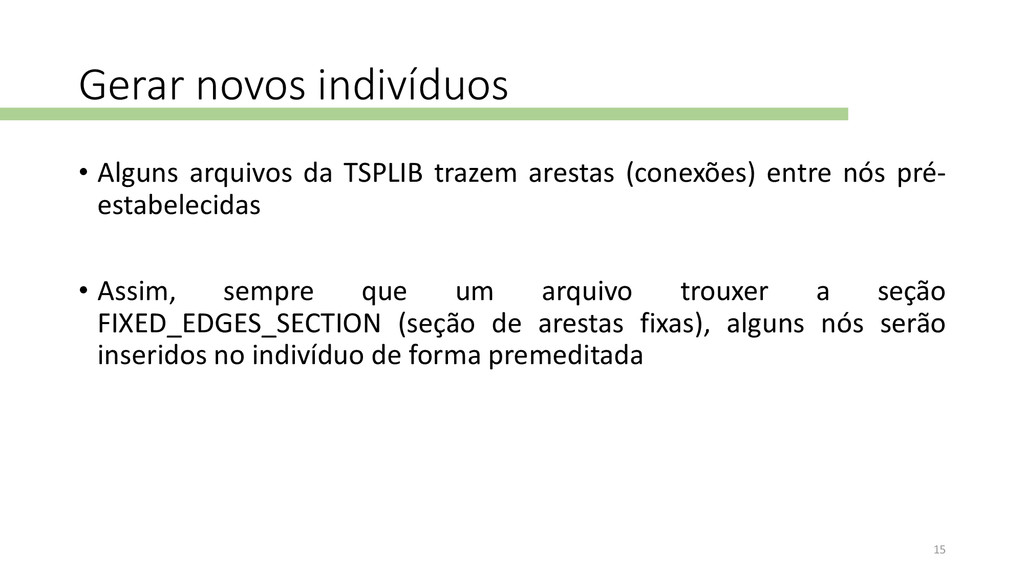

15. Gerar novos indivíduos • Alguns arquivos da TSPLIB trazem arestas (conexões) entre nós pré- estabelecidas • Assim, sempre que um arquivo trouxer a seção FIXED_EDGES_SECTION (seção de arestas fixas), alguns nós serão inseridos no indivíduo de forma premeditada 15

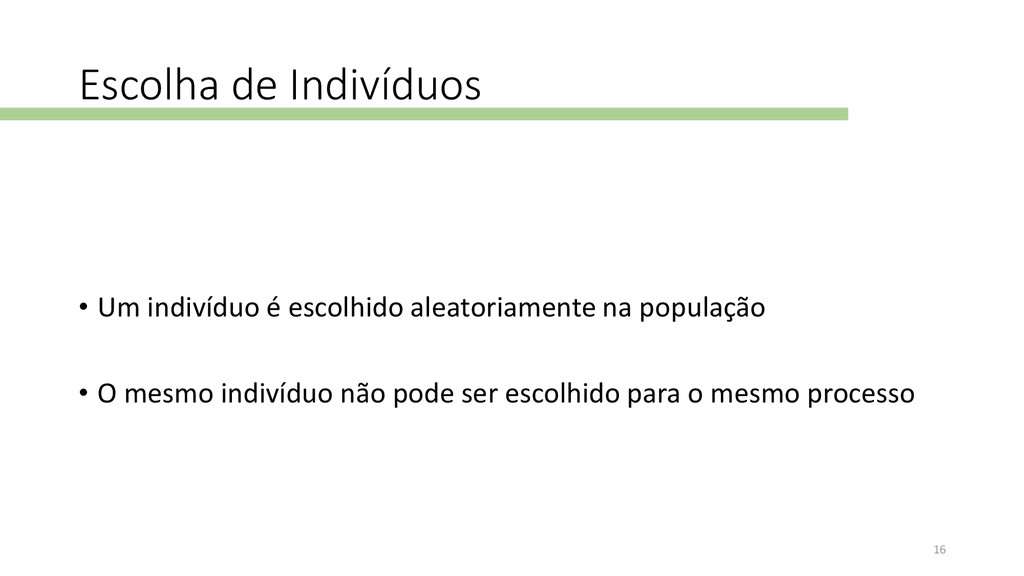

16. Escolha de Indivíduos • Um indivíduo é escolhido aleatoriamente na população • O mesmo indivíduo não pode ser escolhido para o mesmo processo 16

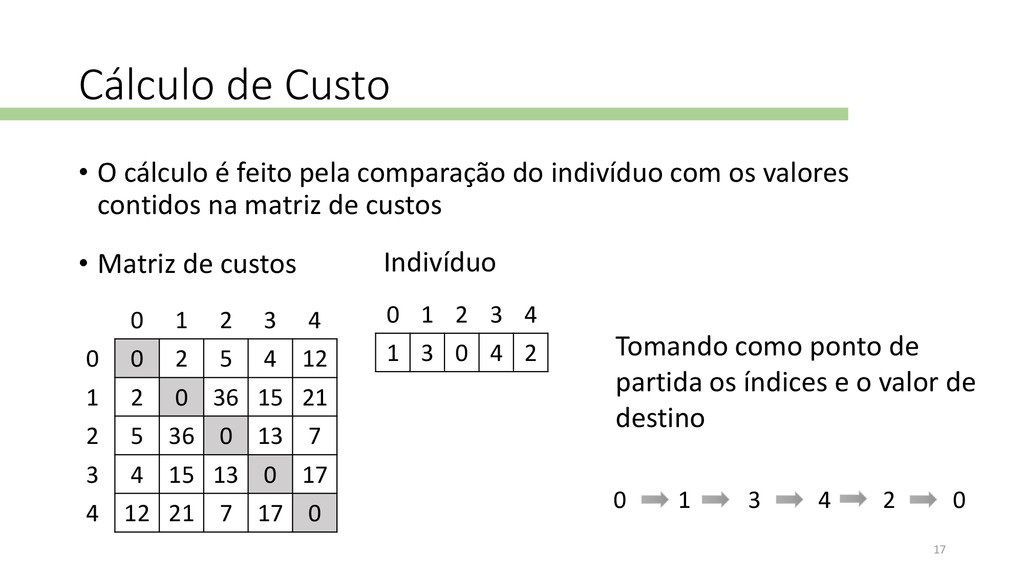

17. Cálculo de Custo • O cálculo é feito pela comparação do indivíduo com os valores contidos na matriz de custos • Matriz de custos 0 1 2 3 4 0 0 2 5 4 12 1 2 0 36 15 21 2 5 36 0 13 7 3 4 15 13 0 17 4 12 21 7 17 0 0 1 2 3 4 1 3 0 4 2 Indivíduo Tomando como ponto de partida os índices e o valor de destino 0 1 3 4 2 0 17

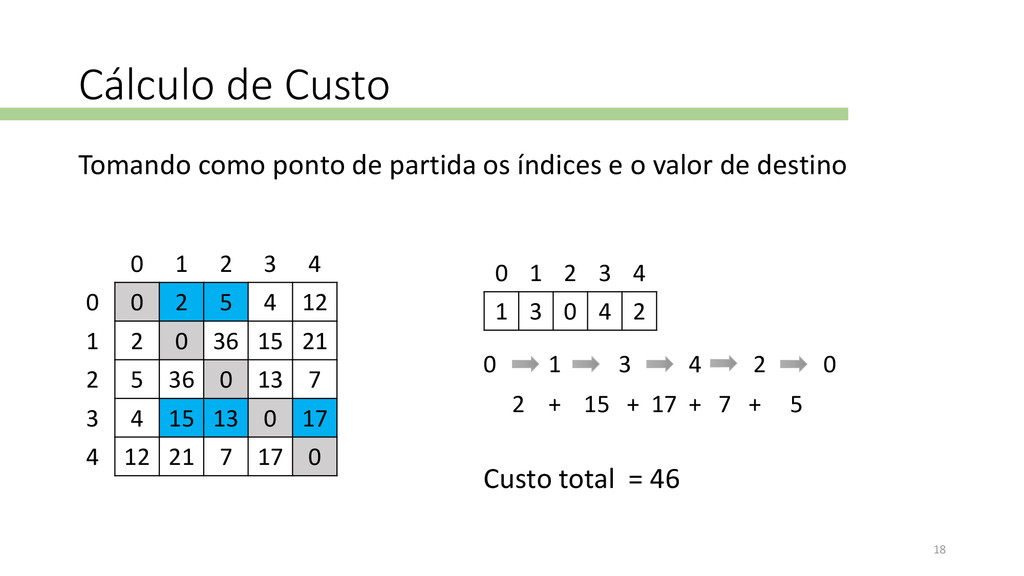

18. Cálculo de Custo Tomando como ponto de partida os índices e o valor de destino 0 1 3 4 2 0 0 1 2 3 4 1 3 0 4 2 0 1 2 3 4 0 0 2 5 4 12 1 2 0 36 15 21 2 5 36 0 13 7 3 4 15 13 0 17 4 12 21 7 17 0 2 + 15 + 17 + 7 + 5 Custo total = 46 18

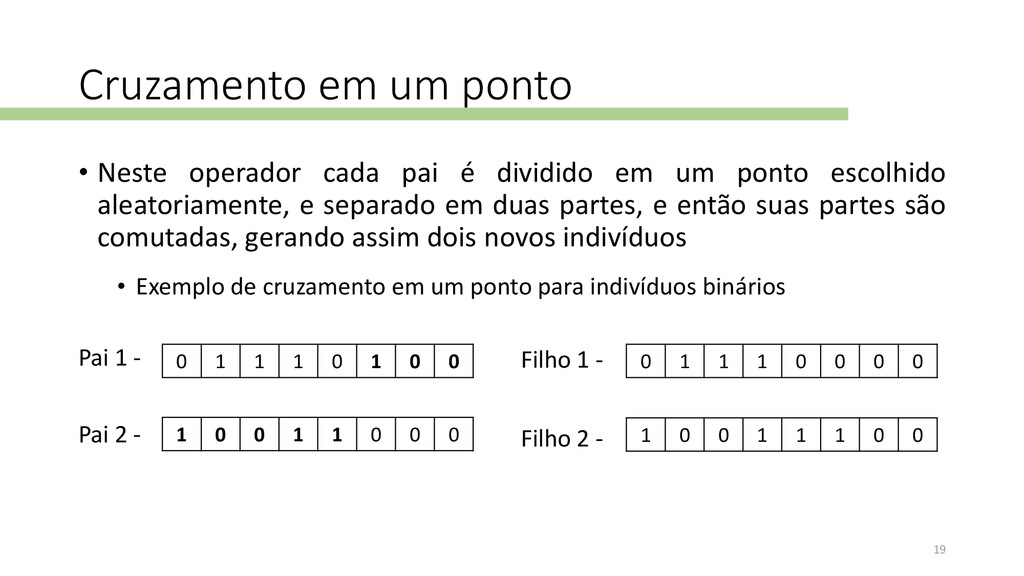

19. • Neste operador cada pai é dividido em um ponto escolhido aleatoriamente, e separado em duas partes, e então suas partes são comutadas, gerando assim dois novos indivíduos • Exemplo de cruzamento em um ponto para indivíduos binários Pai 1 - Pai 2 - Cruzamento em um ponto 1 0 0 1 1 0 0 0 0 1 1 1 0 1 0 0 0 1 1 1 0 0 0 0 1 0 0 1 1 1 0 0 Filho 1 - Filho 2 - 19

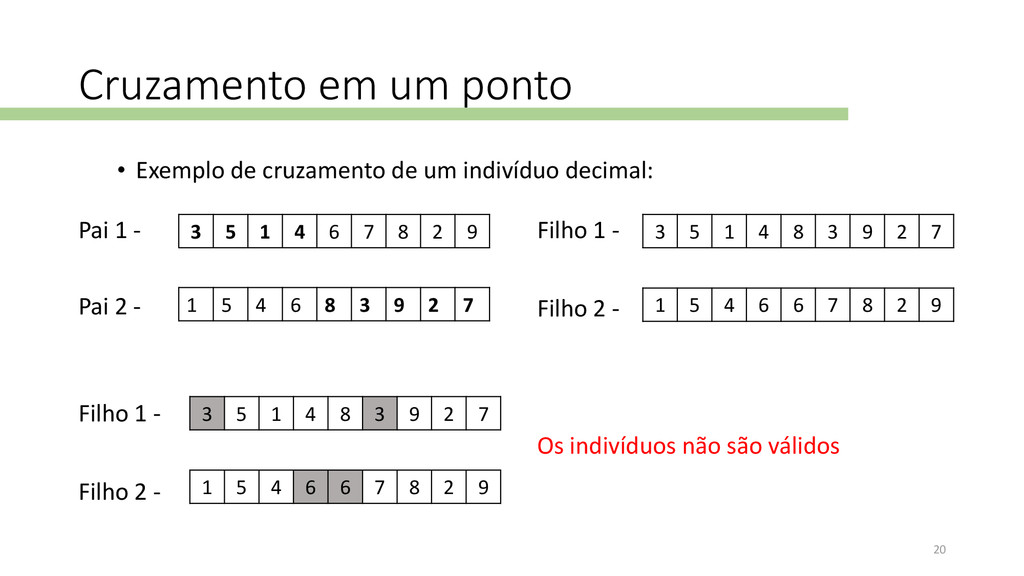

20. Cruzamento em um ponto • Exemplo de cruzamento de um indivíduo decimal: 1 5 4 6 8 3 9 2 7 3 5 1 4 6 7 8 2 9 3 5 1 4 8 3 9 2 7 1 5 4 6 6 7 8 2 9 Filho 1 - Filho 2 - Pai 1 - Pai 2 - 3 5 1 4 8 3 9 2 7 1 5 4 6 6 7 8 2 9 Os indivíduos não são válidos Filho 1 - Filho 2 - 20

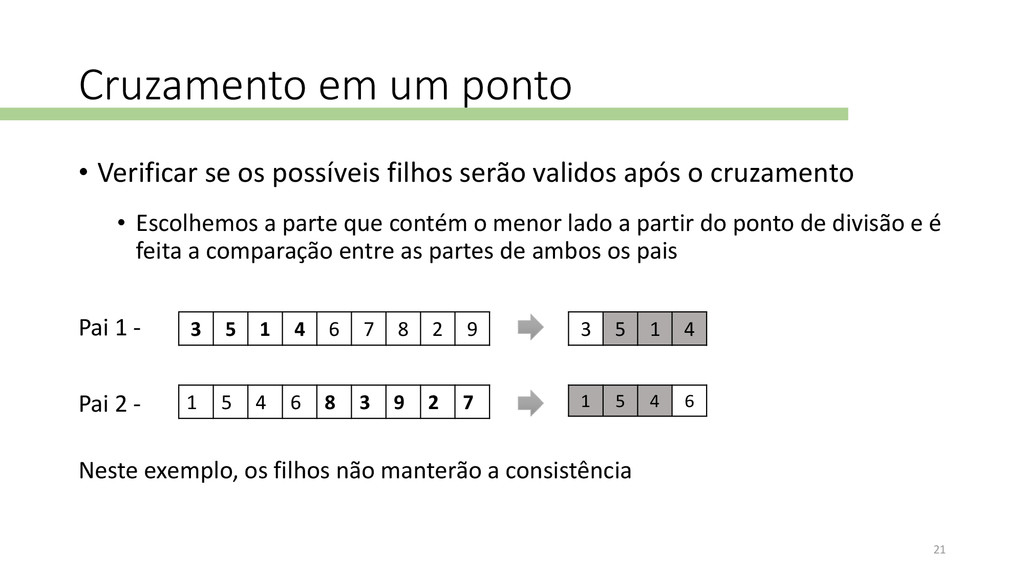

21. Cruzamento em um ponto • Verificar se os possíveis filhos serão validos após o cruzamento • Escolhemos a parte que contém o menor lado a partir do ponto de divisão e é feita a comparação entre as partes de ambos os pais 1 5 4 6 8 3 9 2 7 3 5 1 4 6 7 8 2 9 Pai 1 - Pai 2 - 1 5 4 6 3 5 1 4 Neste exemplo, os filhos não manterão a consistência 21

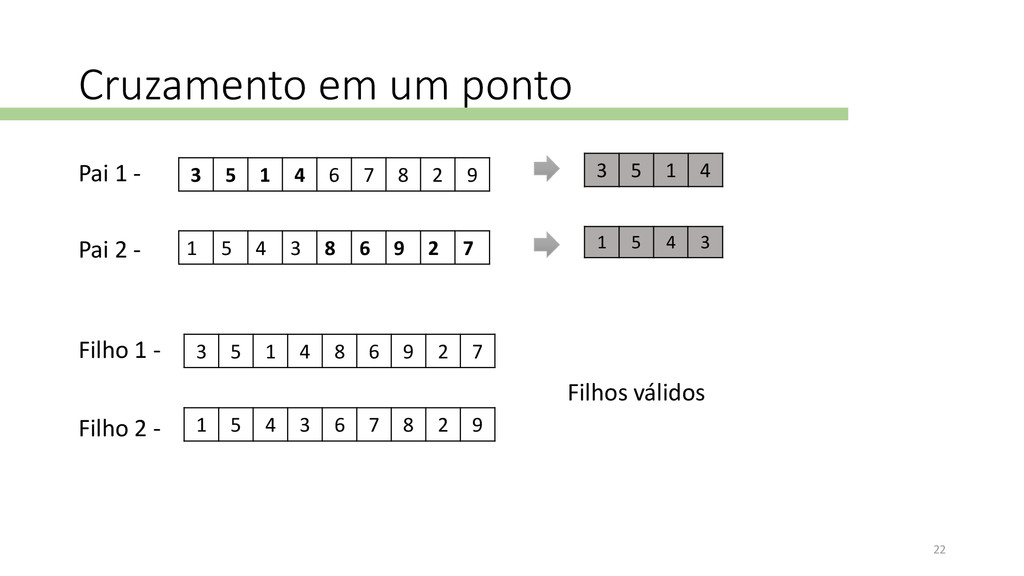

22. Cruzamento em um ponto 1 5 4 3 8 6 9 2 7 3 5 1 4 6 7 8 2 9 3 5 1 4 8 6 9 2 7 1 5 4 3 6 7 8 2 9 Filho 1 - Filho 2 - Pai 1 - Pai 2 - 1 5 4 3 3 5 1 4 Filhos válidos 22

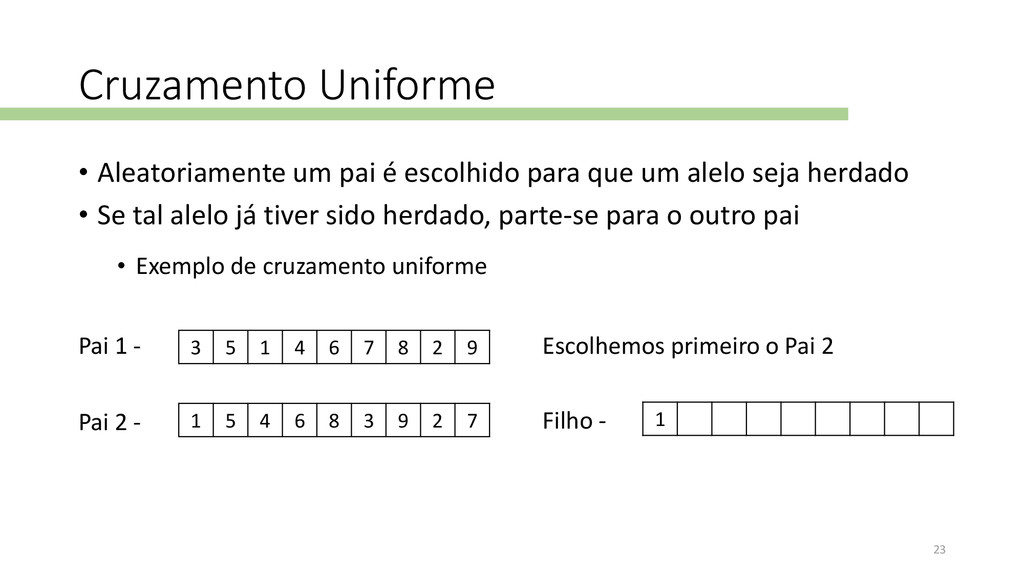

23. Cruzamento Uniforme • Aleatoriamente um pai é escolhido para que um alelo seja herdado • Se tal alelo já tiver sido herdado, parte-se para o outro pai • Exemplo de cruzamento uniforme 1 5 4 6 8 3 9 2 7 3 5 1 4 6 7 8 2 9 Pai 1 - Pai 2 - Escolhemos primeiro o Pai 2 1 Filho - 23

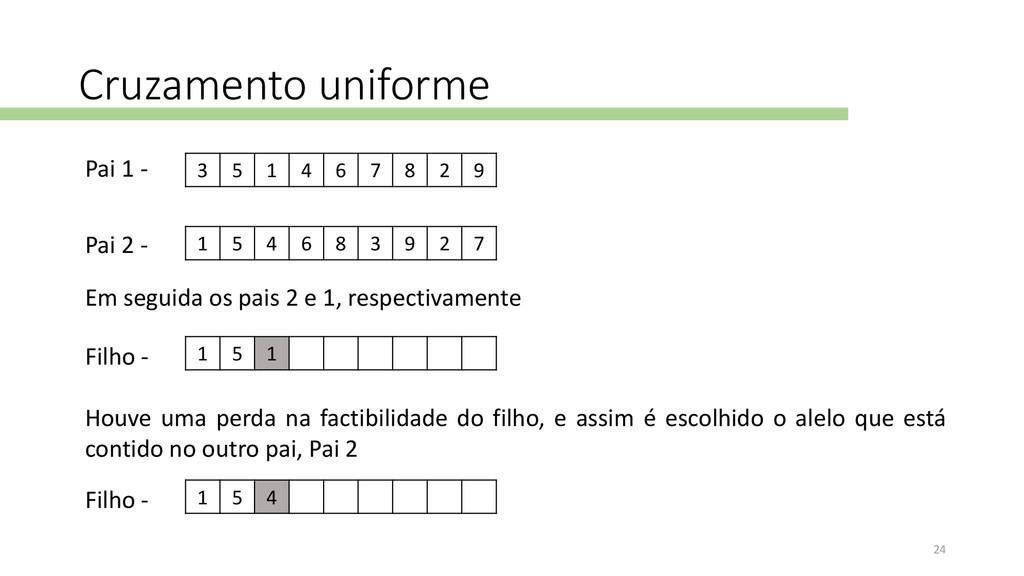

24. Cruzamento uniforme 1 5 4 6 8 3 9 2 7 3 5 1 4 6 7 8 2 9 Pai 1 - Pai 2 - Em seguida os pais 2 e 1, respectivamente 1 5 1 Filho - Houve uma perda na factibilidade do filho, e assim é escolhido o alelo que está contido no outro pai, Pai 2 1 5 4 Filho - 24

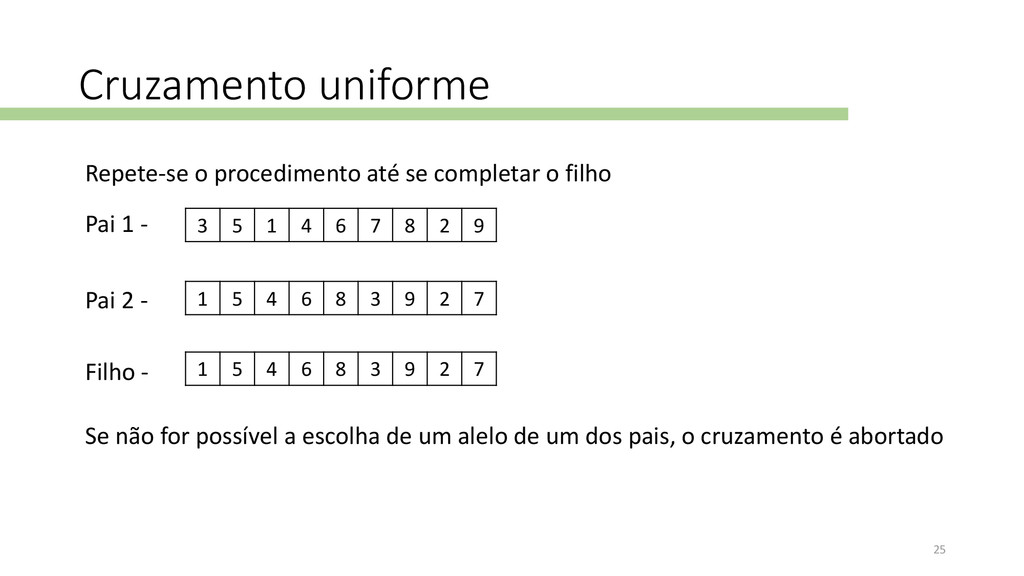

25. Cruzamento uniforme Repete-se o procedimento até se completar o filho 1 5 4 6 8 3 9 2 7 Filho - 1 5 4 6 8 3 9 2 7 3 5 1 4 6 7 8 2 9 Pai 1 - Pai 2 - Se não for possível a escolha de um alelo de um dos pais, o cruzamento é abortado 25

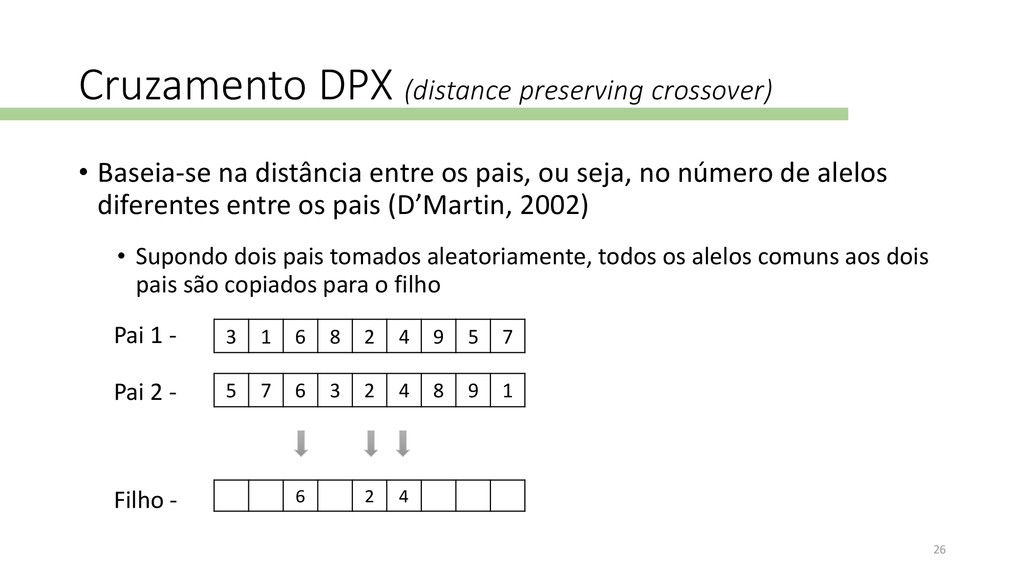

26. Cruzamento DPX (distance preserving crossover) • Baseia-se na distância entre os pais, ou seja, no número de alelos diferentes entre os pais (D’Martin, 2002) • Supondo dois pais tomados aleatoriamente, todos os alelos comuns aos dois pais são copiados para o filho 5 7 6 3 2 4 8 9 1 3 1 6 8 2 4 9 5 7 Pai 1 - Pai 2 - 6 2 4 Filho - 26

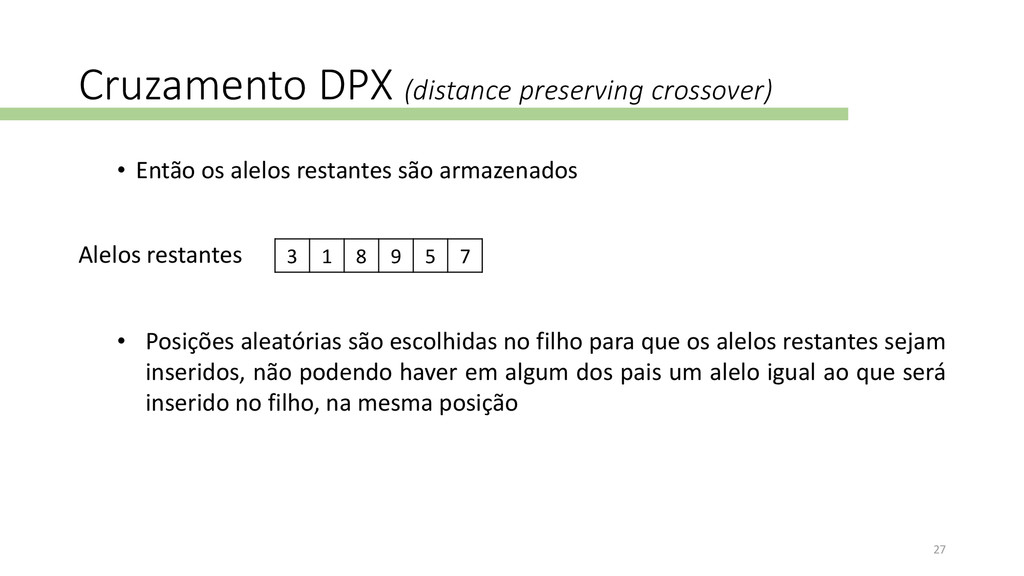

27. Cruzamento DPX (distance preserving crossover) • Então os alelos restantes são armazenados 3 1 8 9 5 7 Alelos restantes • Posições aleatórias são escolhidas no filho para que os alelos restantes sejam inseridos, não podendo haver em algum dos pais um alelo igual ao que será inserido no filho, na mesma posição 27

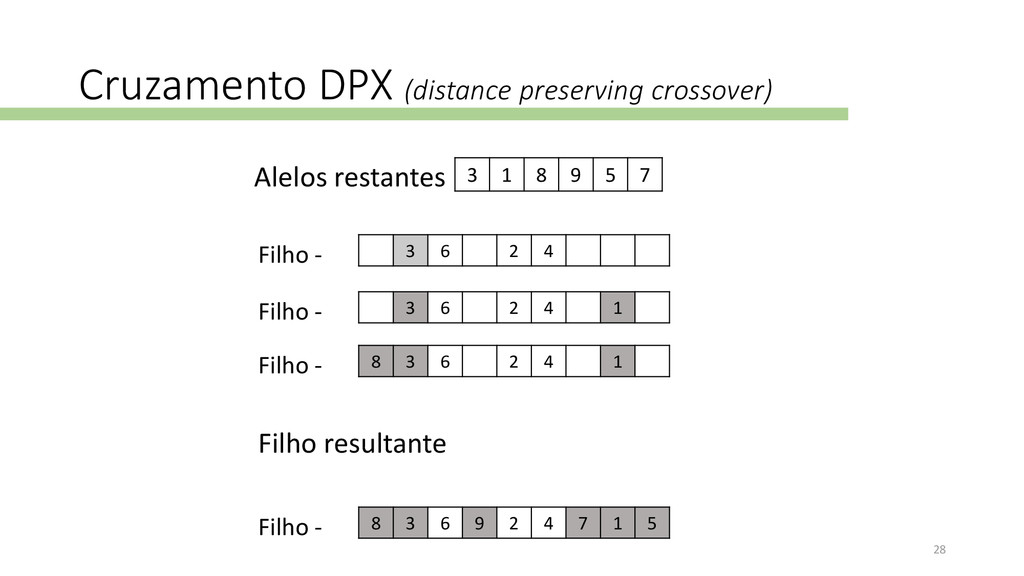

28. Cruzamento DPX (distance preserving crossover) 3 1 8 9 5 7 Alelos restantes 3 6 2 4 Filho - 3 6 2 4 1 Filho - 8 3 6 2 4 1 Filho - 8 3 6 9 2 4 7 1 5 Filho - Filho resultante 28

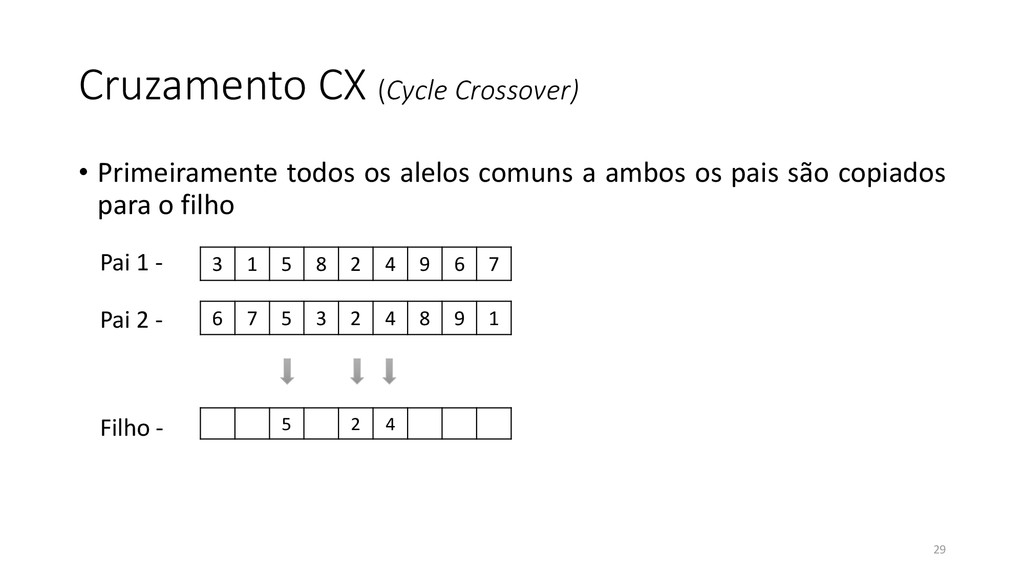

29. Cruzamento CX (Cycle Crossover) • Primeiramente todos os alelos comuns a ambos os pais são copiados para o filho 6 7 5 3 2 4 8 9 1 3 1 5 8 2 4 9 6 7 Pai 1 - Pai 2 - 5 2 4 Filho - 29

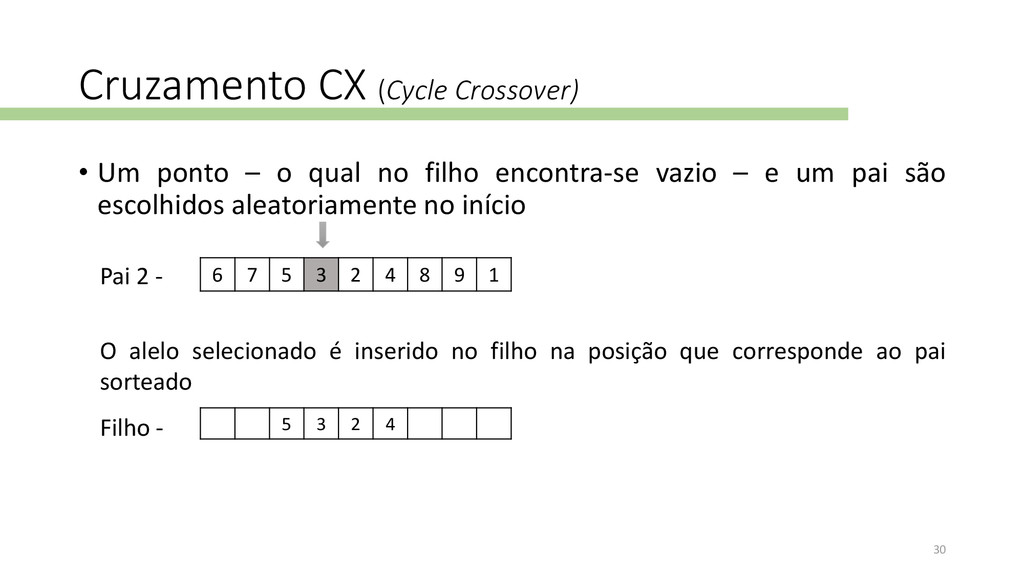

30. Cruzamento CX (Cycle Crossover) • Um ponto – o qual no filho encontra-se vazio – e um pai são escolhidos aleatoriamente no início 6 7 5 3 2 4 8 9 1 Pai 2 - O alelo selecionado é inserido no filho na posição que corresponde ao pai sorteado 5 3 2 4 Filho - 30

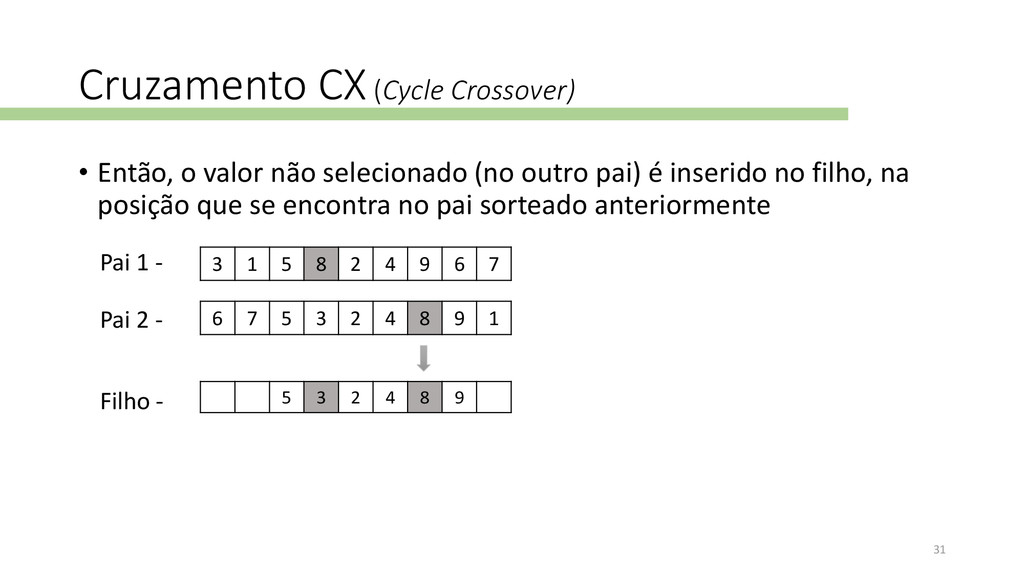

31. Cruzamento CX(Cycle Crossover) • Então, o valor não selecionado (no outro pai) é inserido no filho, na posição que se encontra no pai sorteado anteriormente 6 7 5 3 2 4 8 9 1 3 1 5 8 2 4 9 6 7 Pai 1 - Pai 2 - 5 3 2 4 8 9 Filho - 31

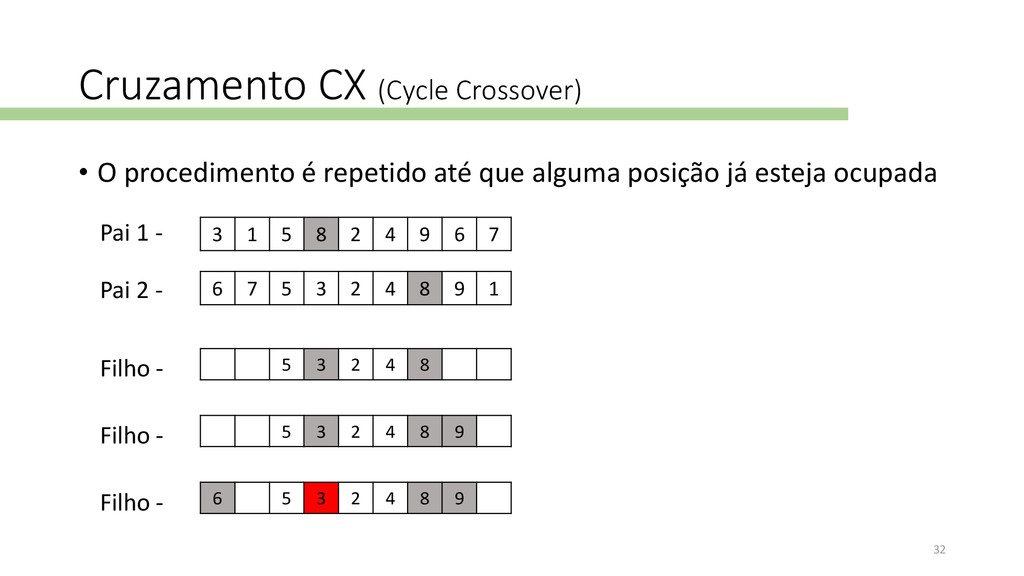

32. Cruzamento CX (Cycle Crossover) • O procedimento é repetido até que alguma posição já esteja ocupada 5 3 2 4 8 Filho - 5 3 2 4 8 9 Filho - 6 5 3 2 4 8 9 Filho - 6 7 5 3 2 4 8 9 1 3 1 5 8 2 4 9 6 7 Pai 1 - Pai 2 - 32

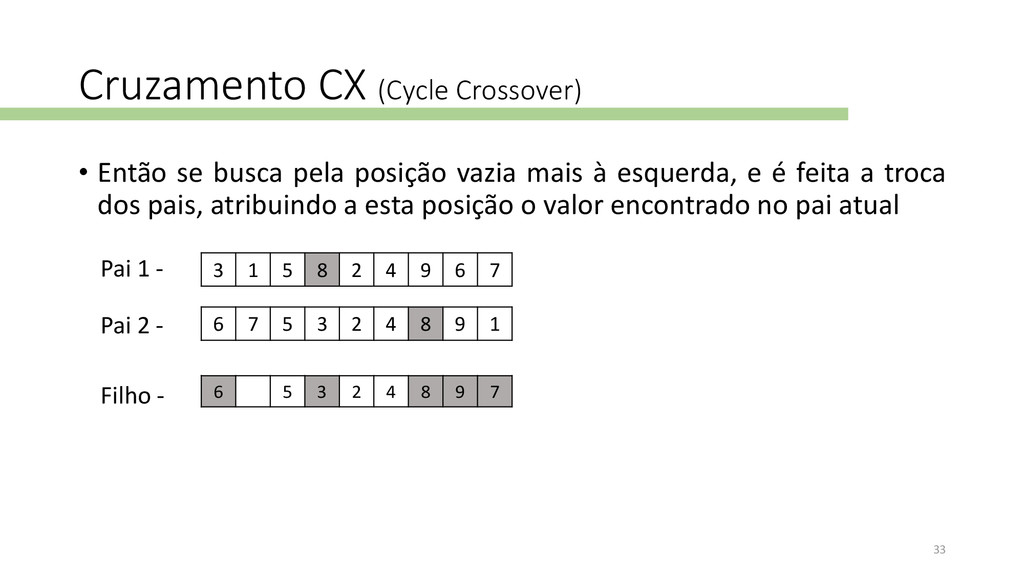

33. Cruzamento CX (Cycle Crossover) • Então se busca pela posição vazia mais à esquerda, e é feita a troca dos pais, atribuindo a esta posição o valor encontrado no pai atual 6 5 3 2 4 8 9 7 Filho - 6 7 5 3 2 4 8 9 1 3 1 5 8 2 4 9 6 7 Pai 1 - Pai 2 - 33

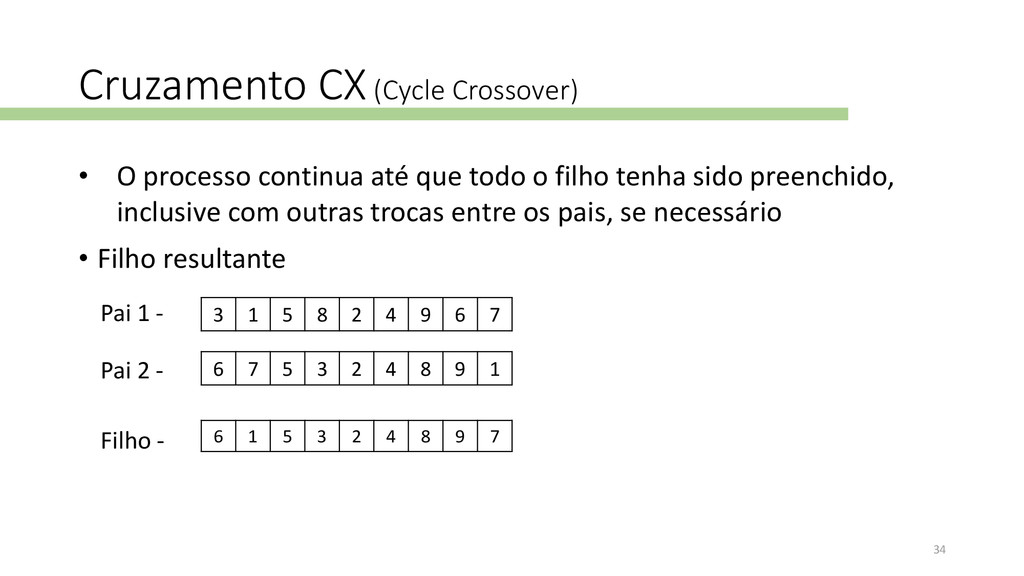

34. • Filho resultante Cruzamento CX(Cycle Crossover) 6 1 5 3 2 4 8 9 7 Filho - 6 7 5 3 2 4 8 9 1 3 1 5 8 2 4 9 6 7 Pai 1 - Pai 2 - • O processo continua até que todo o filho tenha sido preenchido, inclusive com outras trocas entre os pais, se necessário 34

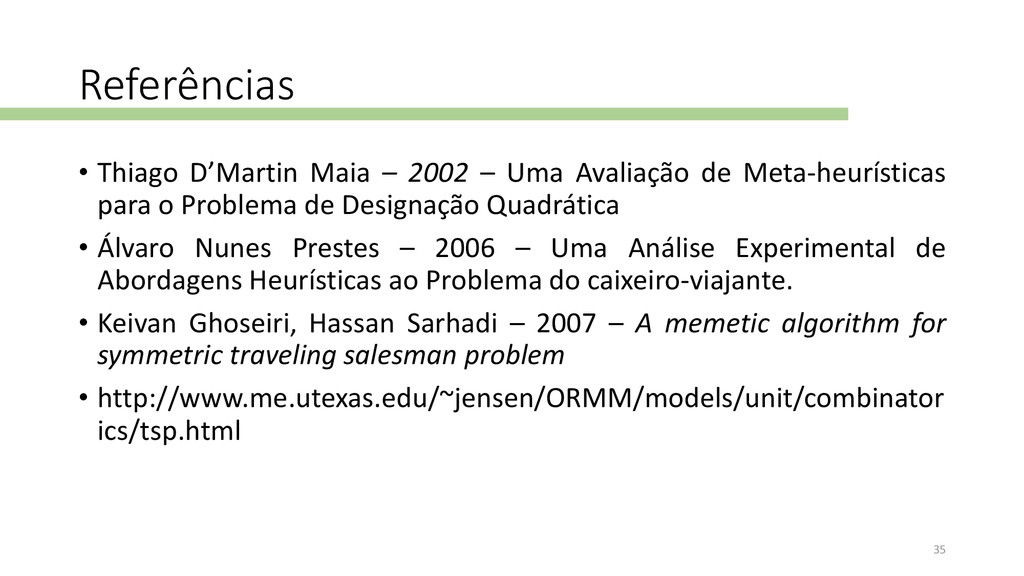

35. Referências • Thiago D’Martin Maia – 2002 – Uma Avaliação de Meta-heurísticas para o Problema de Designação Quadrática • Álvaro Nunes Prestes – 2006 – Uma Análise Experimental de Abordagens Heurísticas ao Problema do caixeiro-viajante. • Keivan Ghoseiri, Hassan Sarhadi – 2007 – A memetic algorithm for symmetric traveling salesman problem • http://www.me.utexas.edu/~jensen/ORMM/models/unit/combinator ics/tsp.html 35
