Attachez vos ceintures, le deep learning a embarqué !

Démocratiser le deep learning est l'un des challenges les plus passionnants que tente de relever la communauté data. À l'aide de GPUs embarqués dans des cartes ultra-performantes, de nouvelles possibilités s'ouvrent à nous pour relever ce challenge.

Venez découvrir à travers ces slides comment concrétiser un projet utilisant du deep learning embarqué. Nous nous aiderons de la toute dernière Nvidia Jetson Nano pour faire tourner des réseaux de neurones profonds (deep neural network ou DNN) et faire chauffer des GPUs. Nous présenterons pas à pas les étapes entreprises pour mener à bien un tel projet, en partant de l'installation de la carte jusqu'à faire de la reconnaissance d'images en temps réel.

Transcript

1. Attachez vos ceintures, le deep learning a embarqué ! Une introduction au DL embarqué 1
2. Elhadi CHERIFI Data Engineer @ Publicis Sapient Engineering Hadoop/Spark instructor organizer @ElhadiCherifi DataXDay 2

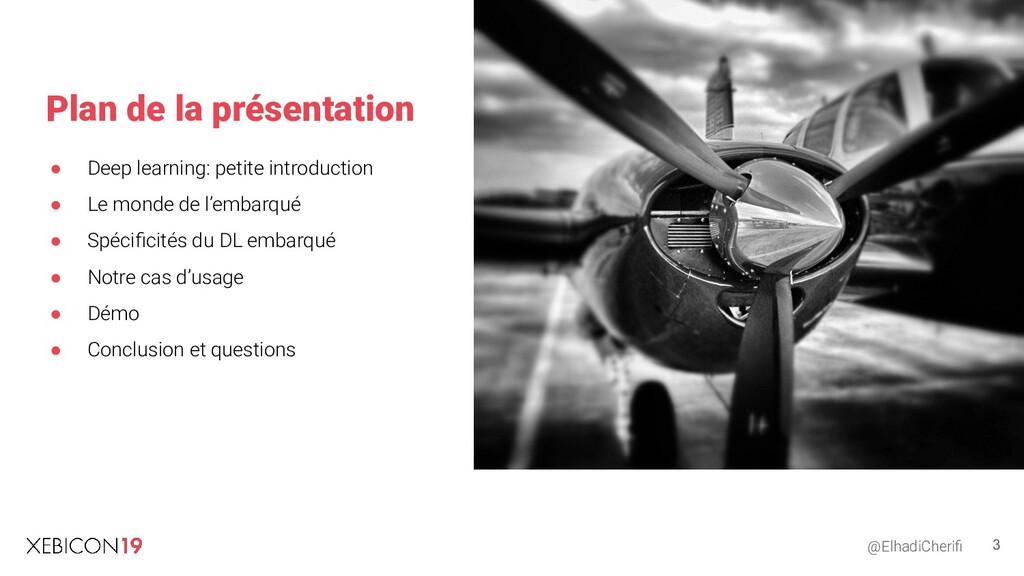

3. • Deep learning: petite introduction • Le monde de l’embarqué • Spécificités du DL embarqué • Notre cas d’usage • Démo • Conclusion et questions Plan de la présentation 3 @ElhadiCherifi
4. Deep learning: petite introduction 4

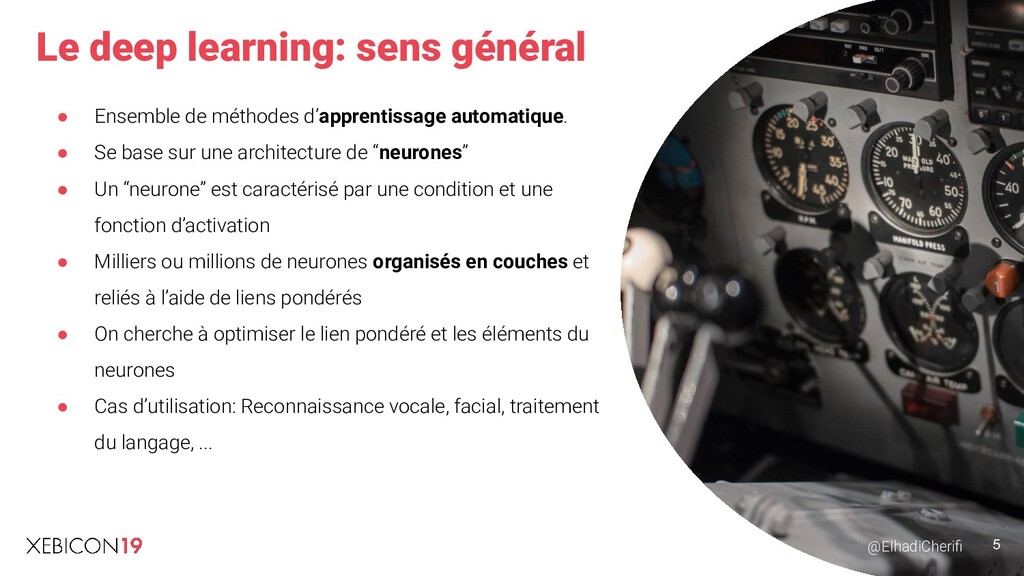

5. Le deep learning: sens général • Ensemble de méthodes d’apprentissage automatique. • Se base sur une architecture de “neurones” • Un “neurone” est caractérisé par une condition et une fonction d’activation • Milliers ou millions de neurones organisés en couches et reliés à l’aide de liens pondérés • On cherche à optimiser le lien pondéré et les éléments du neurones • Cas d’utilisation: Reconnaissance vocale, facial, traitement du langage, ... 5 @ElhadiCherifi

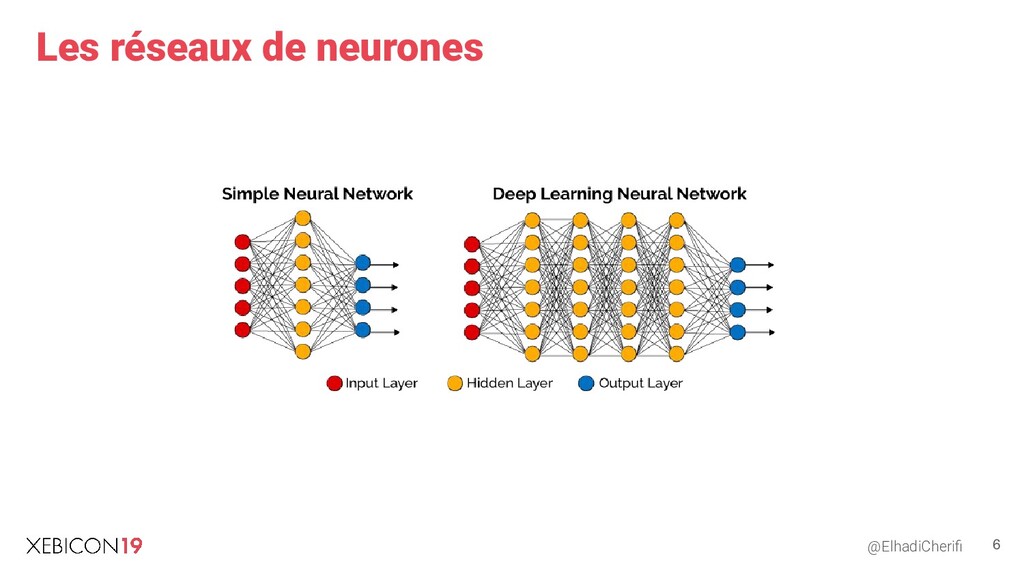

6. Les réseaux de neurones 6 @ElhadiCherifi
7. Les GPU • “GPU” = Graphics processing unit • Processeurs adaptés à l’entraînement de RN • Architecture hautement parallèle qui accélère les calculs • Milliers de coeurs ! • Fabricants: Nvidia, AMD, Intel, ... 7 @ElhadiCherifi
8. Les frameworks • Une multitude librairies existent • Définissent l’architecture, l’entraînement et la validation du modèle • Langages en haut et bas niveau 8 @ElhadiCherifi

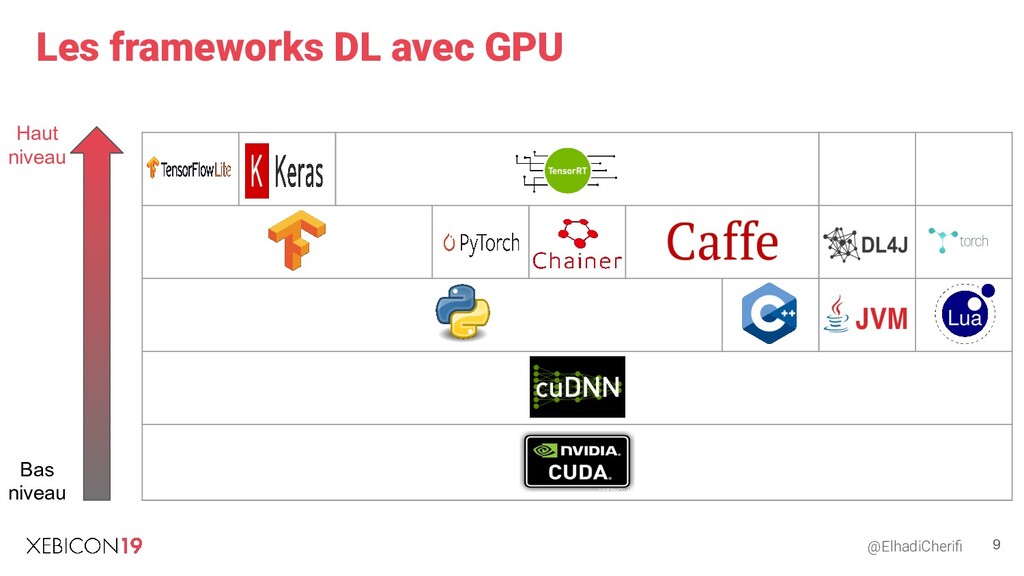

9. Les frameworks DL avec GPU Haut niveau Bas niveau 9 @ElhadiCherifi

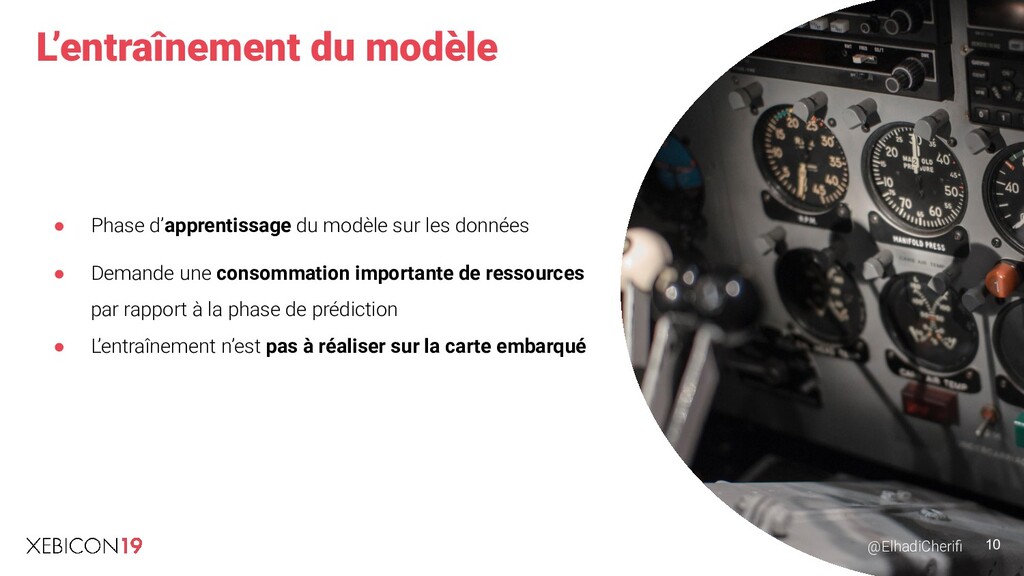

10. L’entraînement du modèle • Phase d’apprentissage du modèle sur les données • Demande une consommation importante de ressources par rapport à la phase de prédiction • L’entraînement n’est pas à réaliser sur la carte embarqué 10 @ElhadiCherifi

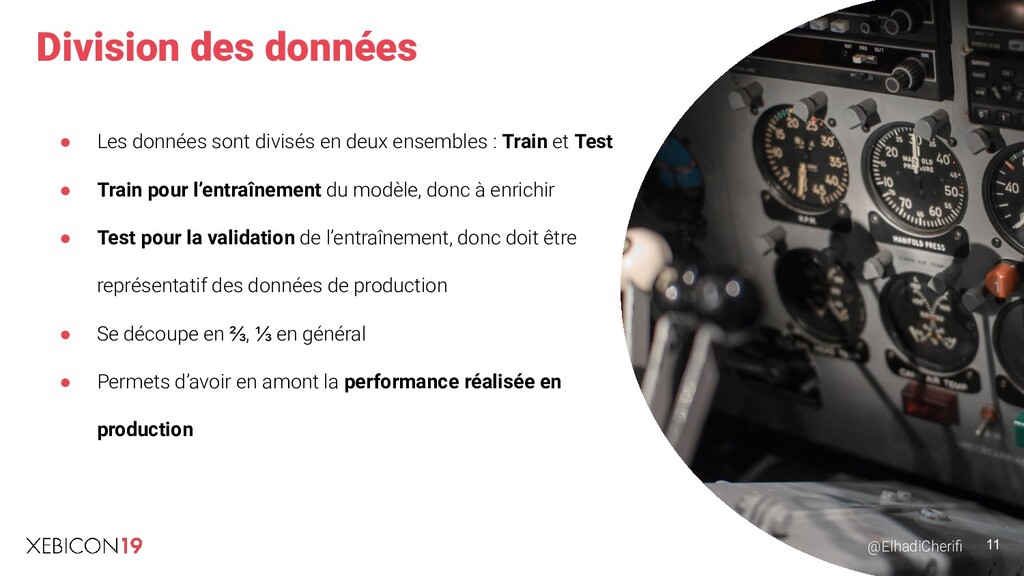

11. Division des données • Les données sont divisés en deux ensembles : Train et Test • Train pour l’entraînement du modèle, donc à enrichir • Test pour la validation de l’entraînement, donc doit être représentatif des données de production • Se découpe en ⅔, ⅓ en général • Permets d’avoir en amont la performance réalisée en production 11 @ElhadiCherifi

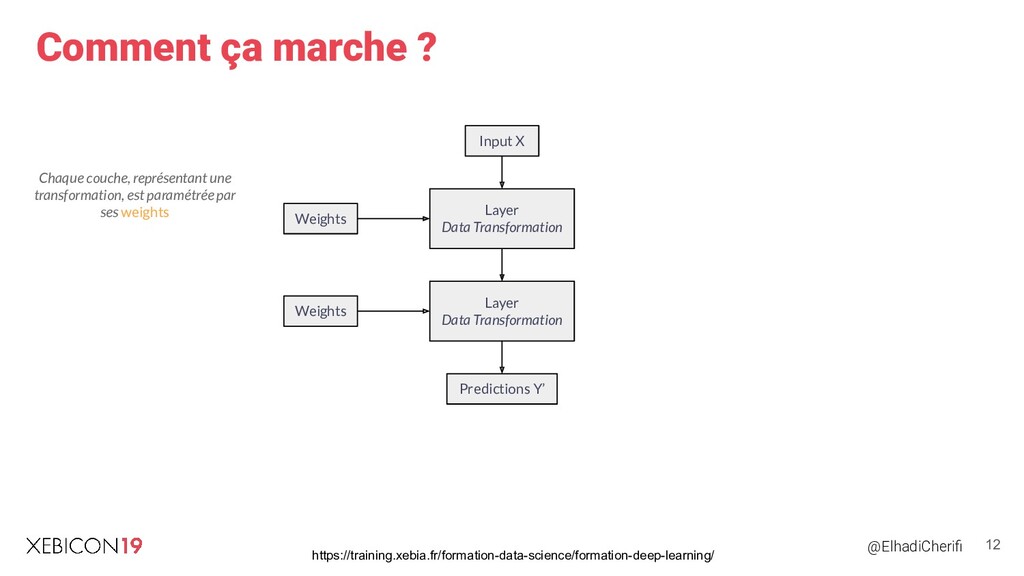

12. Comment ça marche ? Chaque couche, représentant une transformation, est paramétrée par ses weights Layer Data Transformation Layer Data Transformation Weights Weights Input X Predictions Y’ 12 @ElhadiCherifi https://training.xebia.fr/formation-data-science/formation-deep-learning/

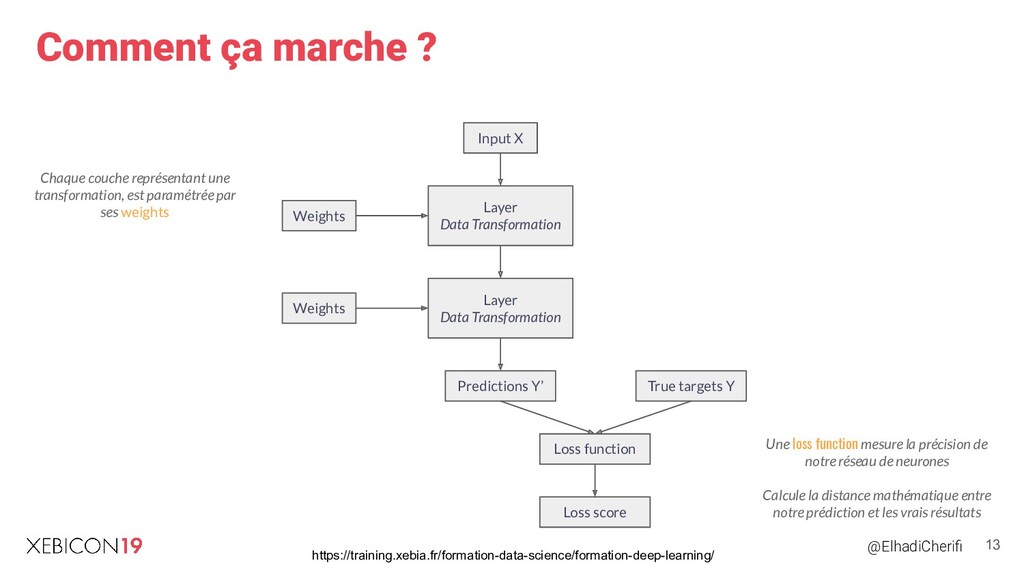

13. Comment ça marche ? Layer Data Transformation Layer Data Transformation Weights Weights Input X Predictions Y’ Loss score Loss function True targets Y Une loss function mesure la précision de notre réseau de neurones Calcule la distance mathématique entre notre prédiction et les vrais résultats Chaque couche représentant une transformation, est paramétrée par ses weights 13 @ElhadiCherifi https://training.xebia.fr/formation-data-science/formation-deep-learning/

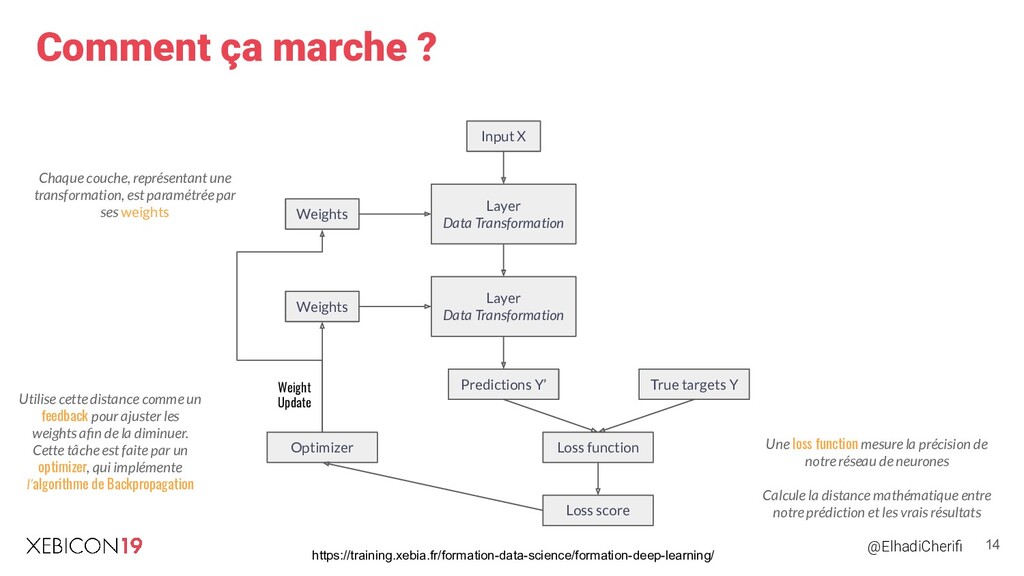

14. Comment ça marche ? Layer Data Transformation Layer Data Transformation Weights Weights Input X Predictions Y’ Loss score Loss function True targets Y Optimizer Weight Update Utilise cette distance comme un feedback pour ajuster les weights afin de la diminuer. Cette tâche est faite par un optimizer, qui implémente l’algorithme de Backpropagation Une loss function mesure la précision de notre réseau de neurones Calcule la distance mathématique entre notre prédiction et les vrais résultats Chaque couche, représentant une transformation, est paramétrée par ses weights 14 @ElhadiCherifi https://training.xebia.fr/formation-data-science/formation-deep-learning/
15. Le monde de l’embarqué 15

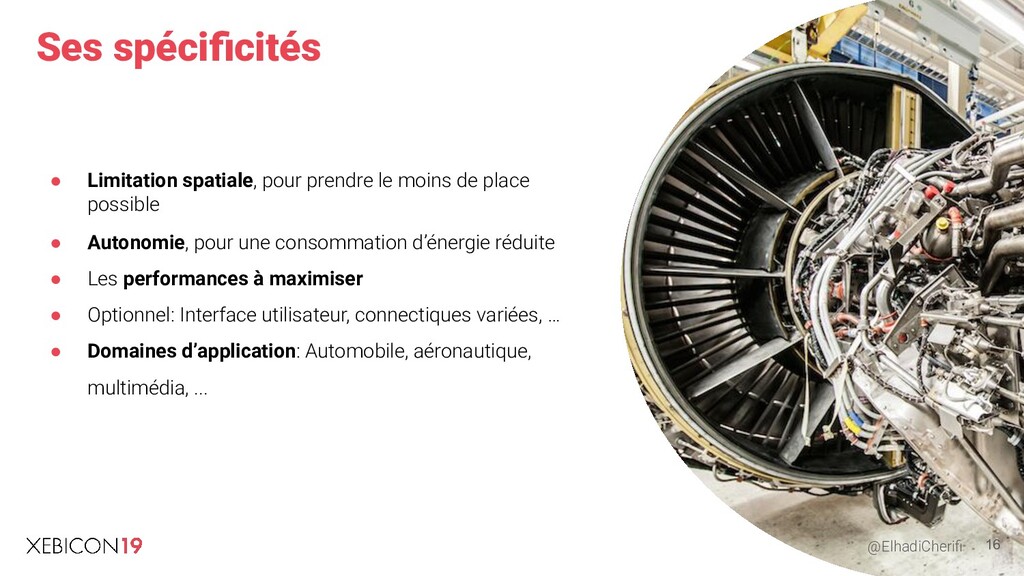

16. Ses spécificités • Limitation spatiale, pour prendre le moins de place possible • Autonomie, pour une consommation d’énergie réduite • Les performances à maximiser • Optionnel: Interface utilisateur, connectiques variées, … • Domaines d’application: Automobile, aéronautique, multimédia, ... 16 @ElhadiCherifi

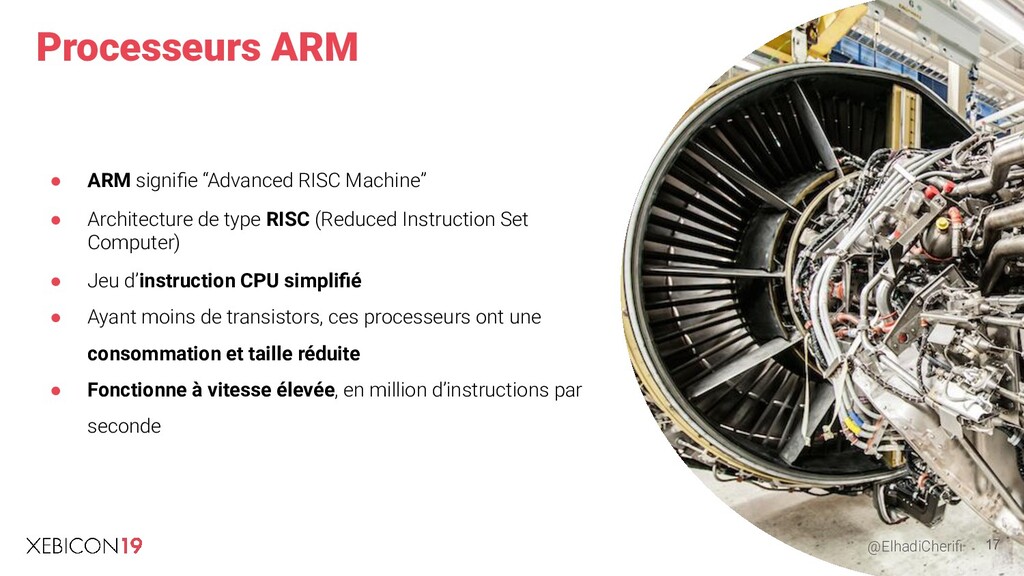

17. Processeurs ARM • ARM signifie “Advanced RISC Machine” • Architecture de type RISC (Reduced Instruction Set Computer) • Jeu d’instruction CPU simplifié • Ayant moins de transistors, ces processeurs ont une consommation et taille réduite • Fonctionne à vitesse élevée, en million d’instructions par seconde 17 @ElhadiCherifi

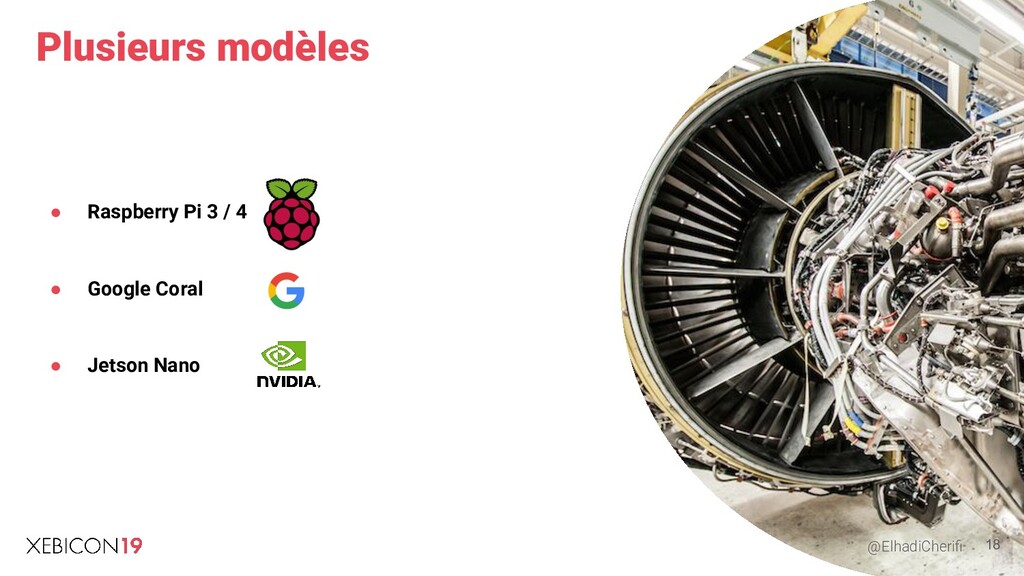

18. Plusieurs modèles • Raspberry Pi 3 / 4 • Google Coral • Jetson Nano 18 @ElhadiCherifi

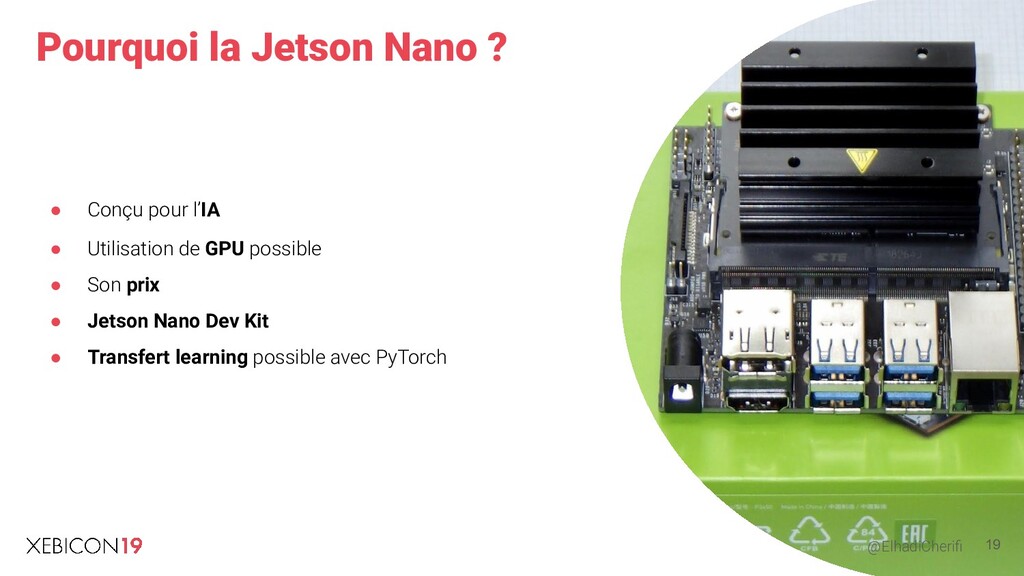

19. Pourquoi la Jetson Nano ? • Conçu pour l’IA • Utilisation de GPU possible • Son prix • Jetson Nano Dev Kit • Transfert learning possible avec PyTorch 19 @ElhadiCherifi

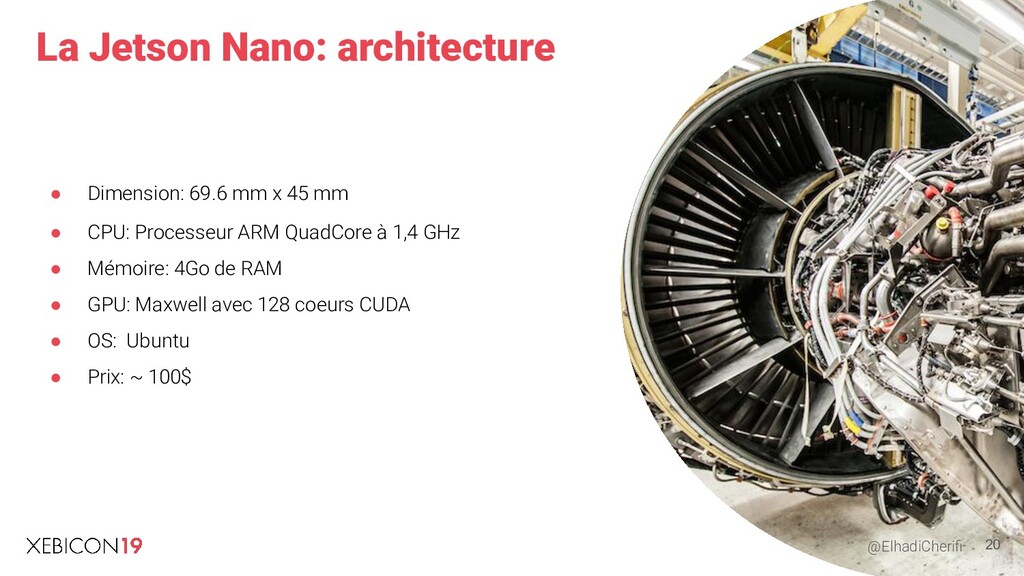

20. La Jetson Nano: architecture • Dimension: 69.6 mm x 45 mm • CPU: Processeur ARM QuadCore à 1,4 GHz • Mémoire: 4Go de RAM • GPU: Maxwell avec 128 coeurs CUDA • OS: Ubuntu • Prix: ~ 100$ 20 @ElhadiCherifi

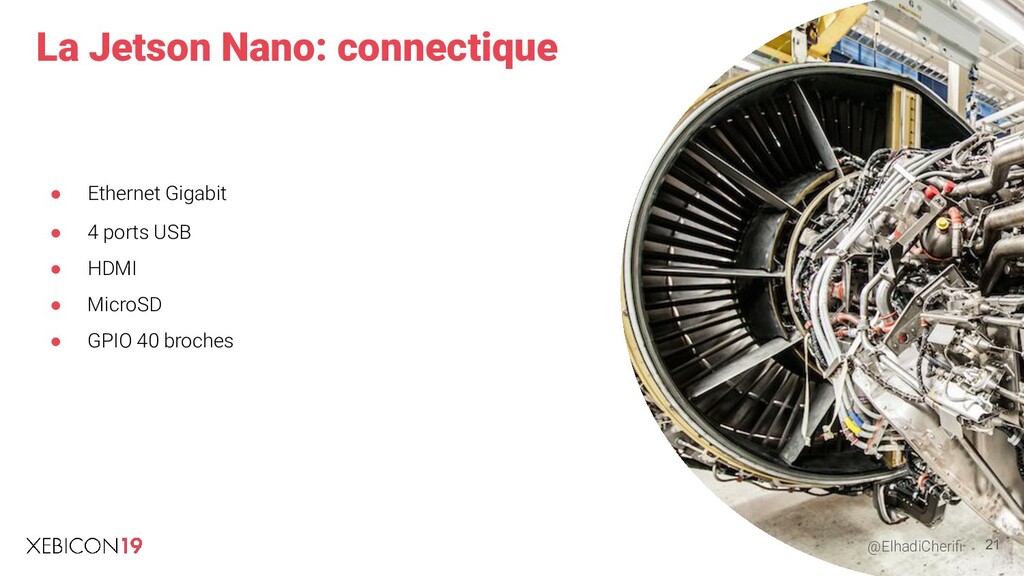

21. La Jetson Nano: connectique • Ethernet Gigabit • 4 ports USB • HDMI • MicroSD • GPIO 40 broches 21 @ElhadiCherifi
22. La Jetson Nano: prérequis • MicroSD >= 16Go • Souris, clavier • Un écran avec HDMI • Chargeur Micro-USB • Une autre machine pour flasher la MicroSD 22 @ElhadiCherifi

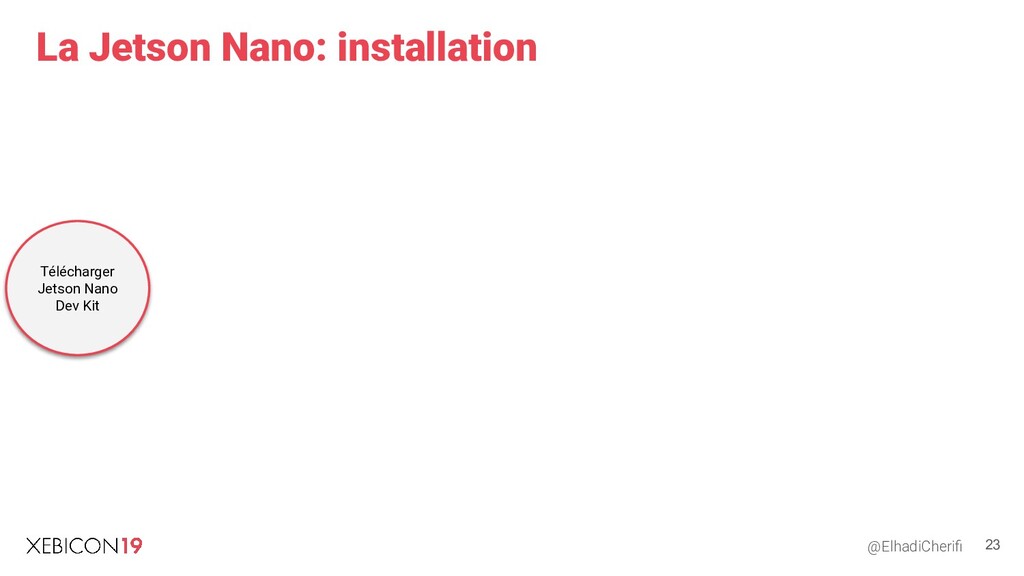

23. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit 23 @ElhadiCherifi

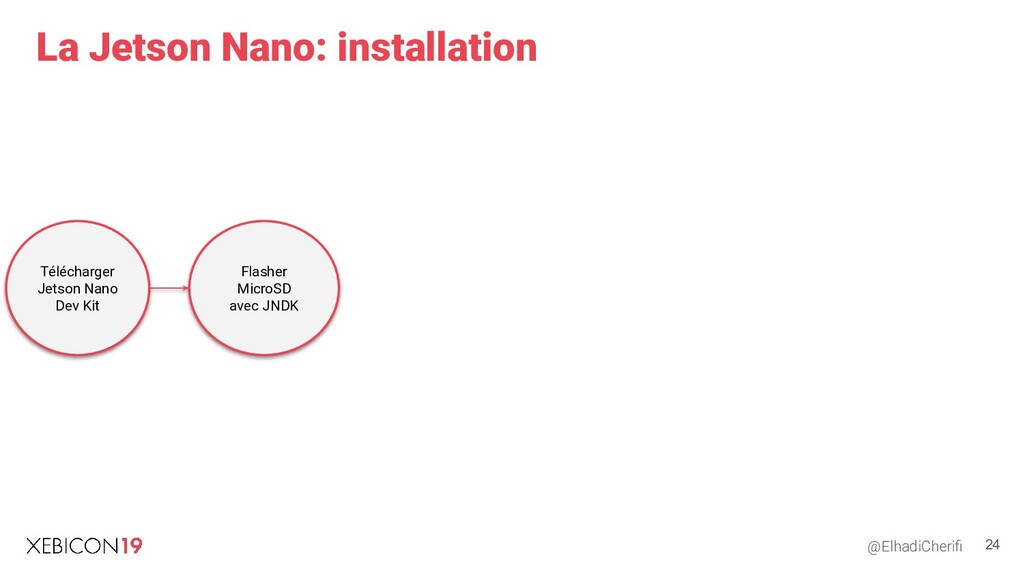

24. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit Flasher MicroSD avec JNDK 24 @ElhadiCherifi

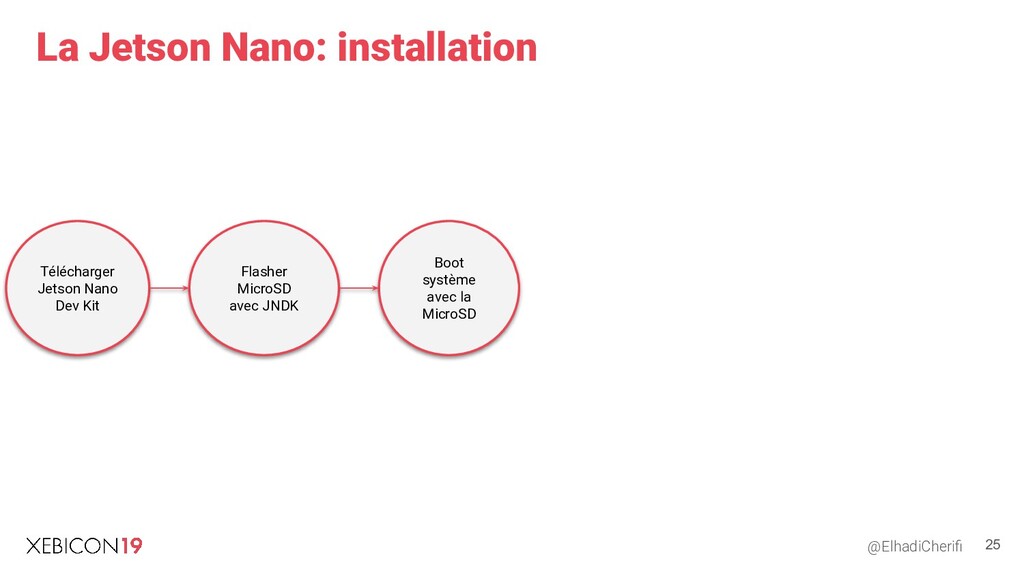

25. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit Flasher MicroSD avec JNDK Boot système avec la MicroSD 25 @ElhadiCherifi

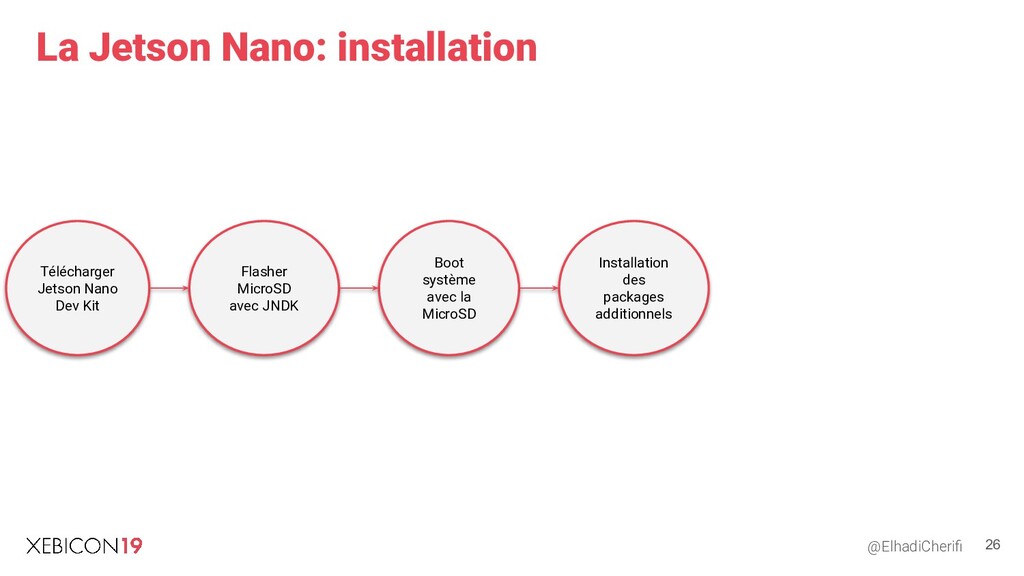

26. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit Flasher MicroSD avec JNDK Boot système avec la MicroSD Installation des packages additionnels 26 @ElhadiCherifi

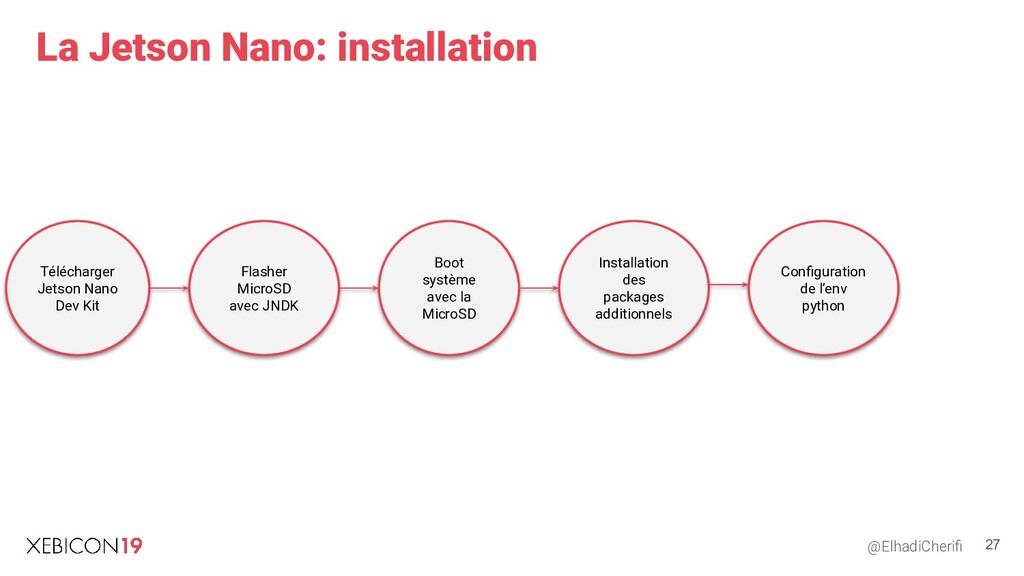

27. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit Flasher MicroSD avec JNDK Boot système avec la MicroSD Installation des packages additionnels Configuration de l’env python 27 @ElhadiCherifi

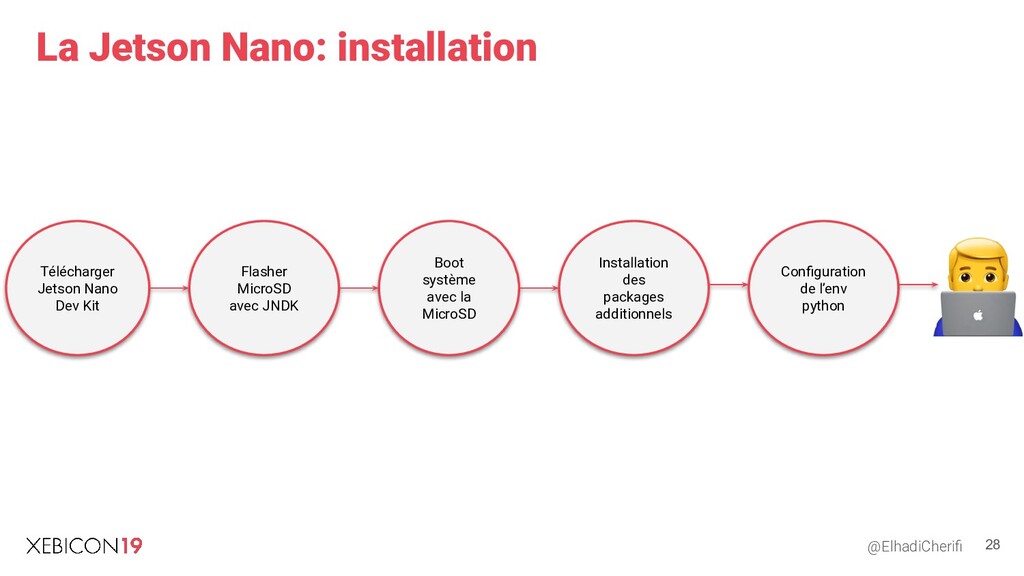

28. La Jetson Nano: installation Télécharger Jetson Nano Dev Kit Flasher MicroSD avec JNDK Boot système avec la MicroSD Installation des packages additionnels Configuration de l’env python 28 @ElhadiCherifi
29. Spécificités du DL embarqué 29

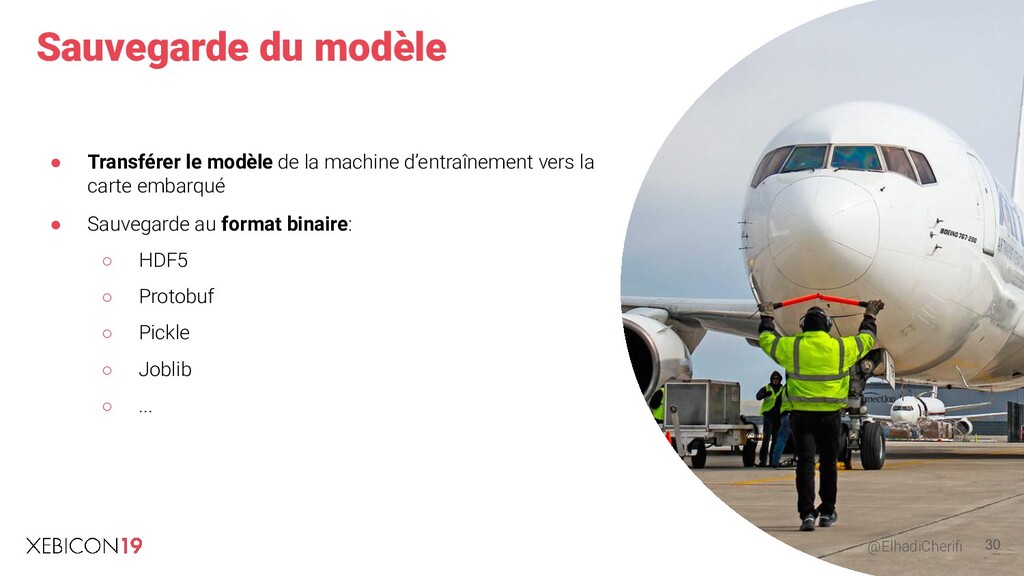

30. Sauvegarde du modèle • Transférer le modèle de la machine d’entraînement vers la carte embarqué • Sauvegarde au format binaire: ◦ HDF5 ◦ Protobuf ◦ Pickle ◦ Joblib ◦ ... 30 @ElhadiCherifi

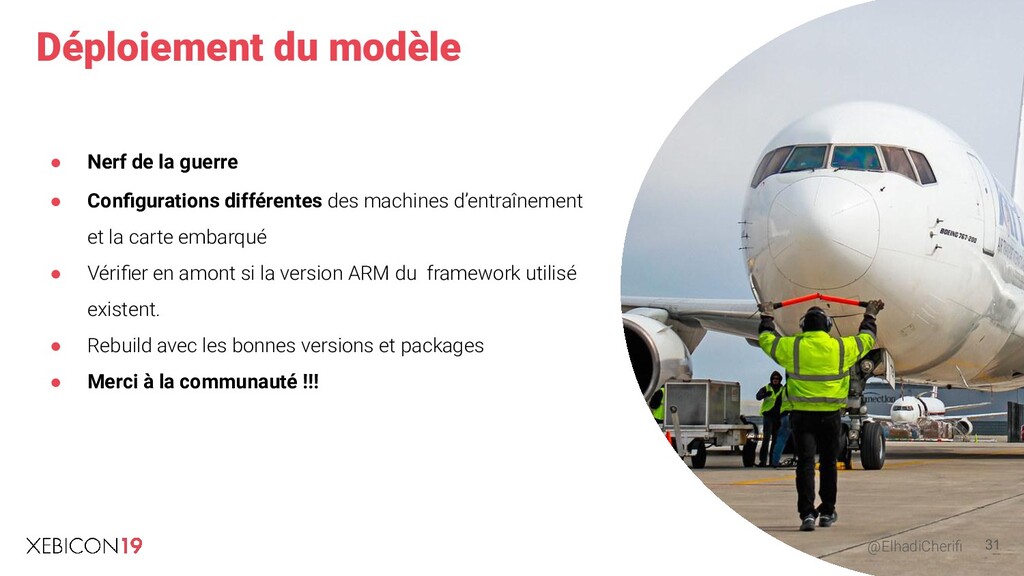

31. Déploiement du modèle • Nerf de la guerre • Configurations différentes des machines d’entraînement et la carte embarqué • Vérifier en amont si la version ARM du framework utilisé existent. • Rebuild avec les bonnes versions et packages • Merci à la communauté !!! 31 @ElhadiCherifi

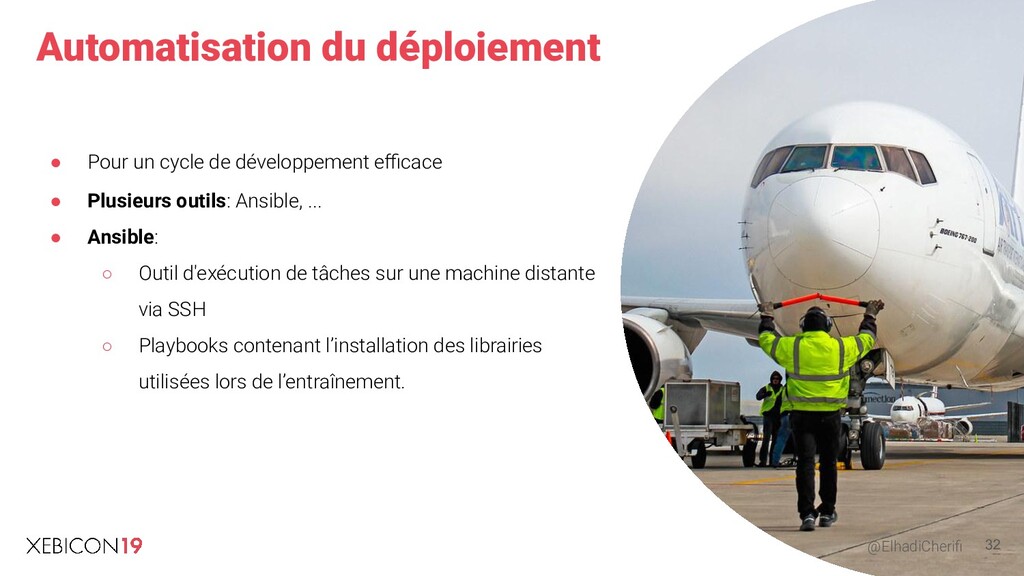

32. Automatisation du déploiement • Pour un cycle de développement efficace • Plusieurs outils: Ansible, ... • Ansible: ◦ Outil d'exécution de tâches sur une machine distante via SSH ◦ Playbooks contenant l’installation des librairies utilisées lors de l’entraînement. 32 @ElhadiCherifi
33. Notre cas d’usage 33

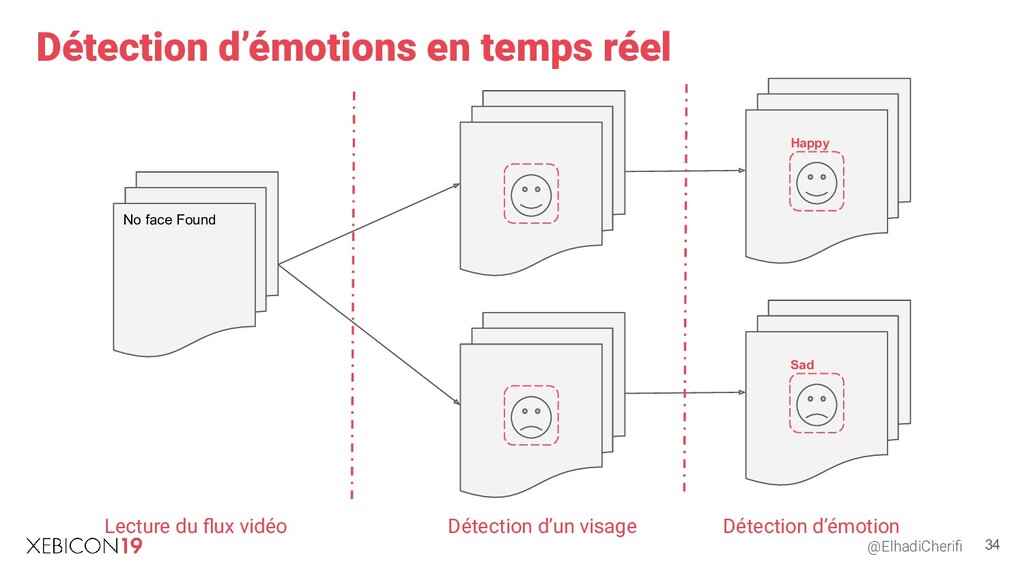

34. Détection d’émotions en temps réel No face Found Happy Sad Lecture du flux vidéo Détection d’un visage Détection d’émotion 34 @ElhadiCherifi
35. Détection du visage • La librairie utilisée est face_recognition • Elle même utilise la librairie Dlib: un toolkit contenant un ensemble d’algo de ML. • A une précision de 99,38% • Supporte l’utilisation des GPU 35 @ElhadiCherifi

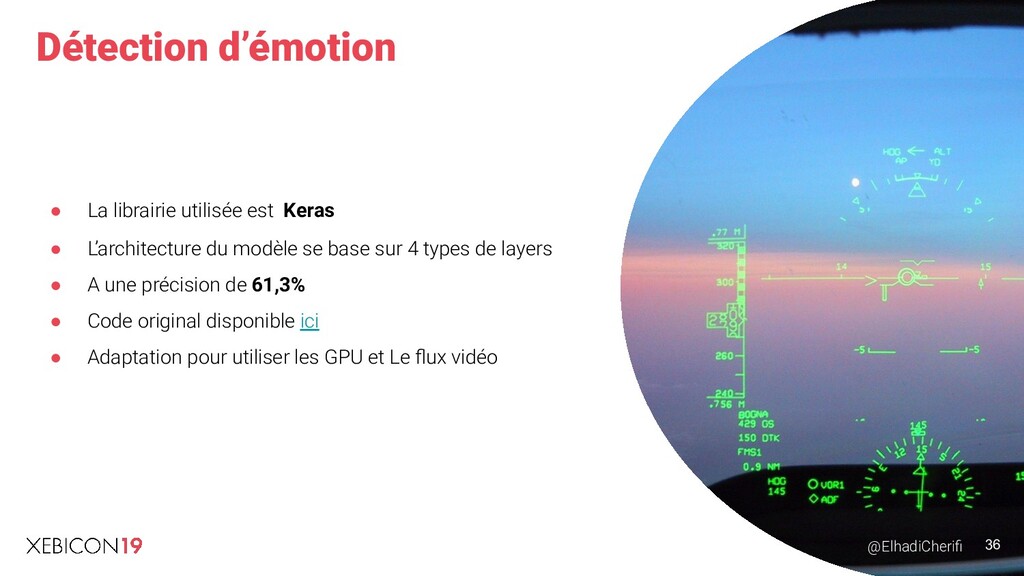

36. Détection d’émotion • La librairie utilisée est Keras • L’architecture du modèle se base sur 4 types de layers • A une précision de 61,3% • Code original disponible ici • Adaptation pour utiliser les GPU et Le flux vidéo 36 @ElhadiCherifi

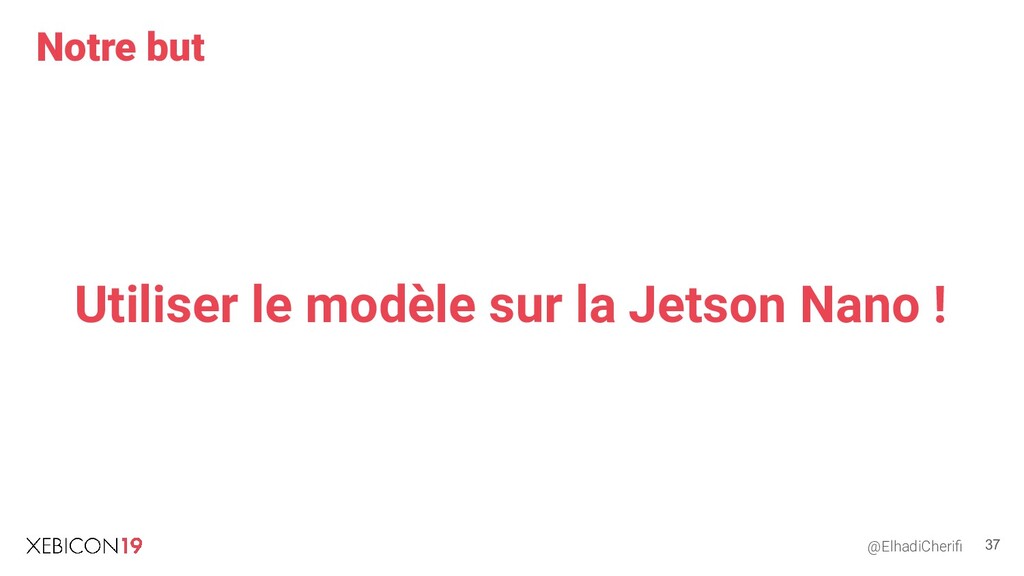

37. Notre but Utiliser le modèle sur la Jetson Nano ! 37 @ElhadiCherifi

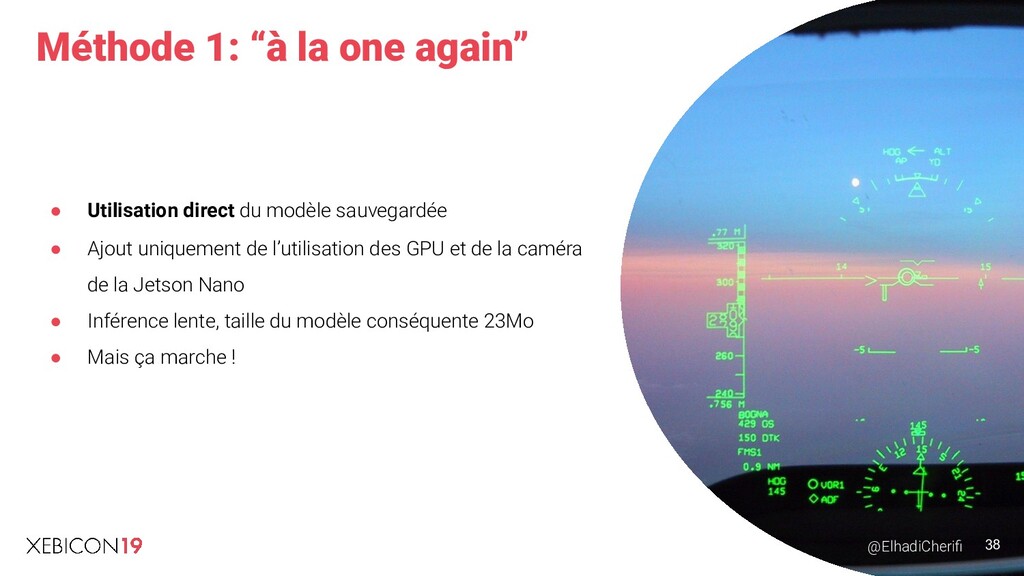

38. Méthode 1: “à la one again” • Utilisation direct du modèle sauvegardée • Ajout uniquement de l’utilisation des GPU et de la caméra de la Jetson Nano • Inférence lente, taille du modèle conséquente 23Mo • Mais ça marche ! 38 @ElhadiCherifi
39. Méthode 2: TensorFlow Lite • Librairie permettant l’utilisation de modèle TensorFlow “on device” • Se compose de deux modules: TF Lite Converter et TF Lite Interpreter • Modèle passe de 23Mo à 950Ko • Inférence du modèle plus fluide 39 @ElhadiCherifi

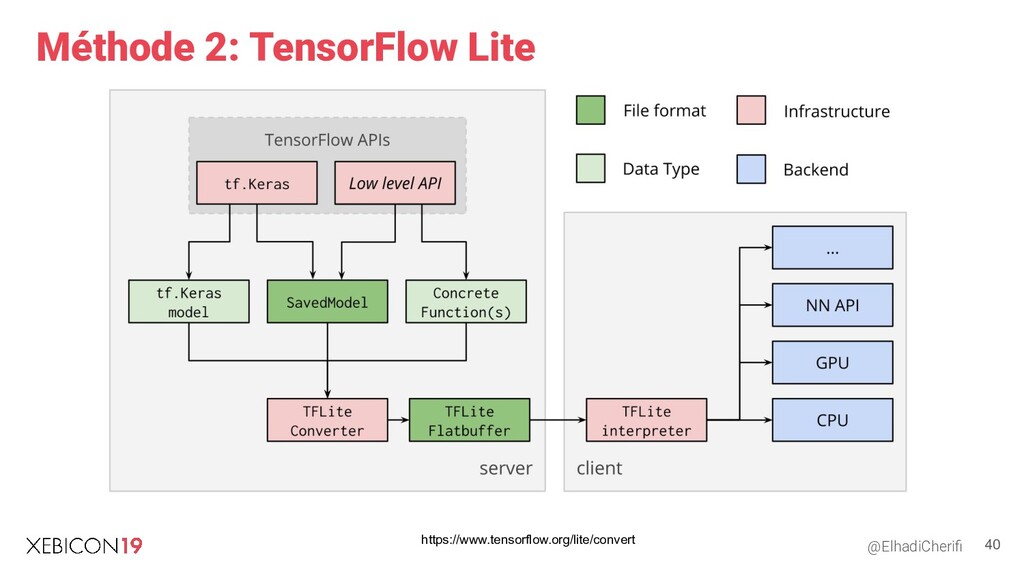

40. Méthode 2: TensorFlow Lite https://www.tensorflow.org/lite/convert 40 @ElhadiCherifi

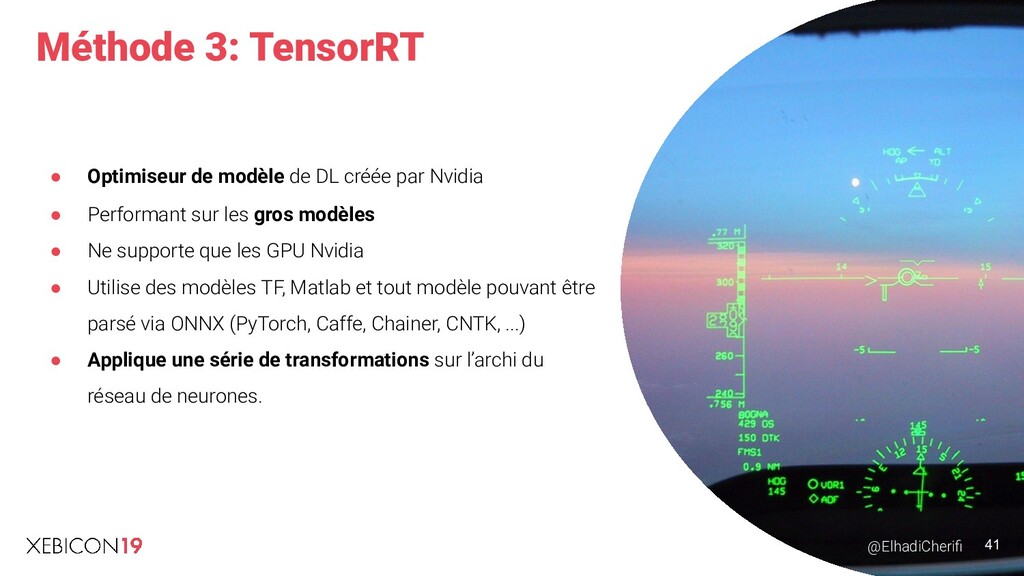

41. Méthode 3: TensorRT • Optimiseur de modèle de DL créée par Nvidia • Performant sur les gros modèles • Ne supporte que les GPU Nvidia • Utilise des modèles TF, Matlab et tout modèle pouvant être parsé via ONNX (PyTorch, Caffe, Chainer, CNTK, ...) • Applique une série de transformations sur l’archi du réseau de neurones. 41 @ElhadiCherifi

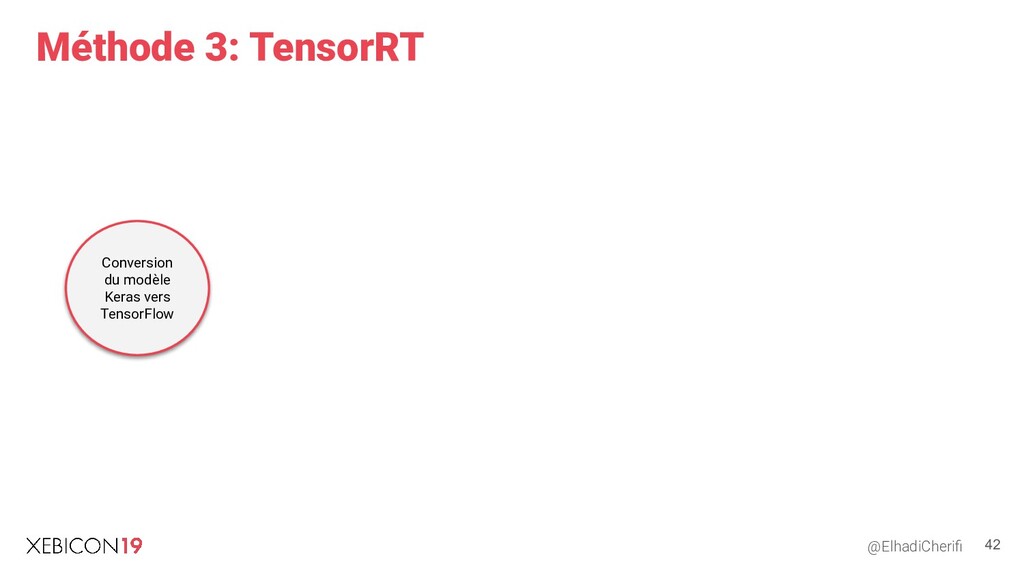

42. Méthode 3: TensorRT Conversion du modèle Keras vers TensorFlow 42 @ElhadiCherifi

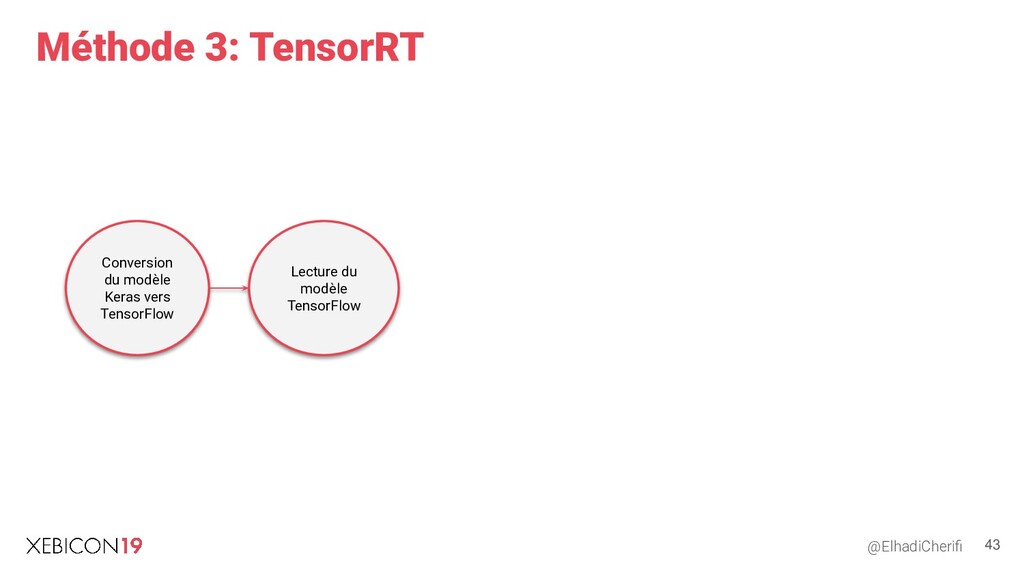

43. Méthode 3: TensorRT Conversion du modèle Keras vers TensorFlow Lecture du modèle TensorFlow 43 @ElhadiCherifi

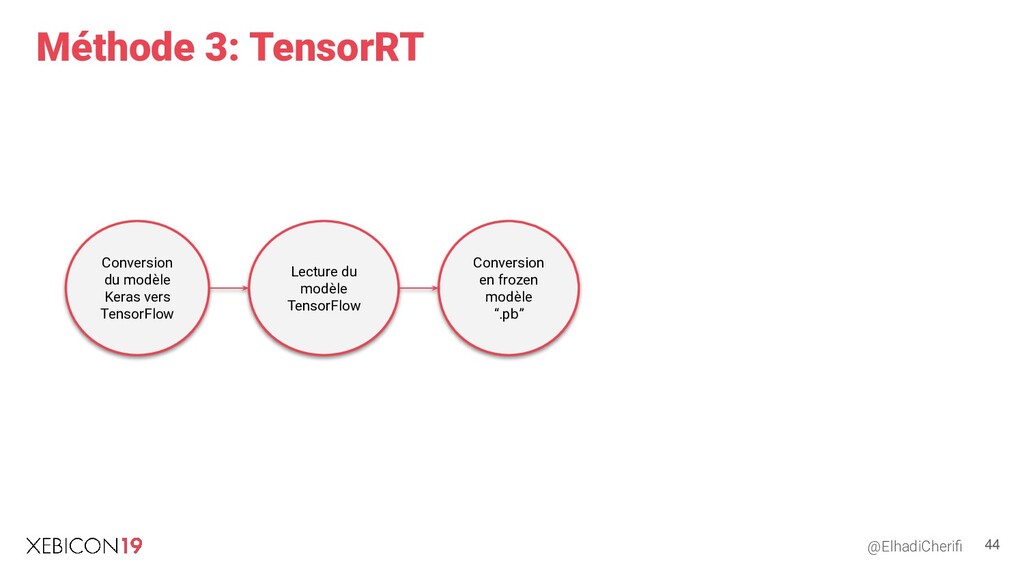

44. Méthode 3: TensorRT Conversion du modèle Keras vers TensorFlow Lecture du modèle TensorFlow Conversion en frozen modèle “.pb” 44 @ElhadiCherifi

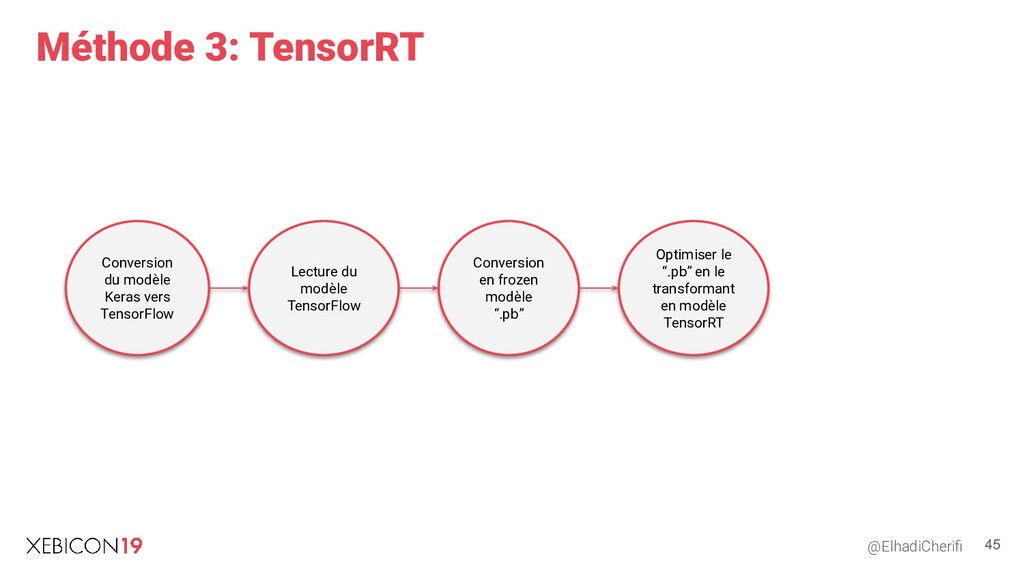

45. Méthode 3: TensorRT Conversion du modèle Keras vers TensorFlow Lecture du modèle TensorFlow Conversion en frozen modèle “.pb” Optimiser le “.pb” en le transformant en modèle TensorRT 45 @ElhadiCherifi

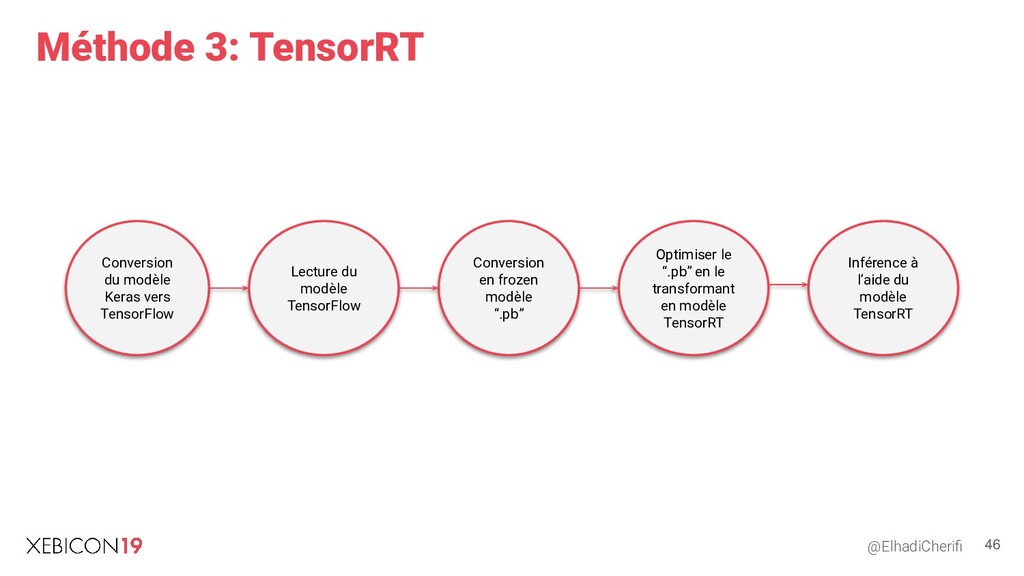

46. Méthode 3: TensorRT Conversion du modèle Keras vers TensorFlow Lecture du modèle TensorFlow Conversion en frozen modèle “.pb” Optimiser le “.pb” en le transformant en modèle TensorRT Inférence à l’aide du modèle TensorRT 46 @ElhadiCherifi
47. Démo ! 47

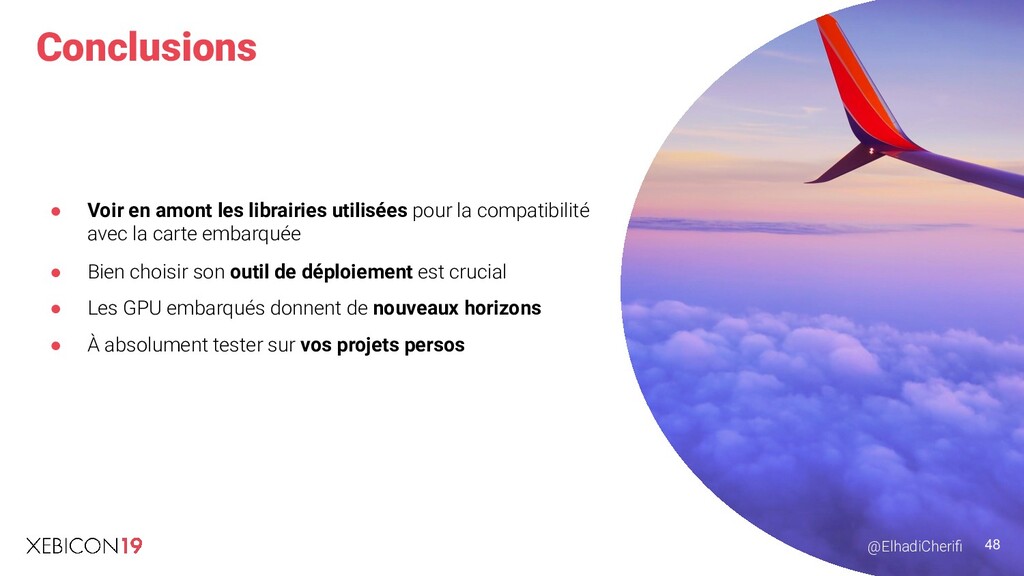

48. Conclusions • Voir en amont les librairies utilisées pour la compatibilité avec la carte embarquée • Bien choisir son outil de déploiement est crucial • Les GPU embarqués donnent de nouveaux horizons • À absolument tester sur vos projets persos 48 @ElhadiCherifi
49. Des questions ? @Xebiconfr - #Xebicon19 49 @ElhadiCherifi
