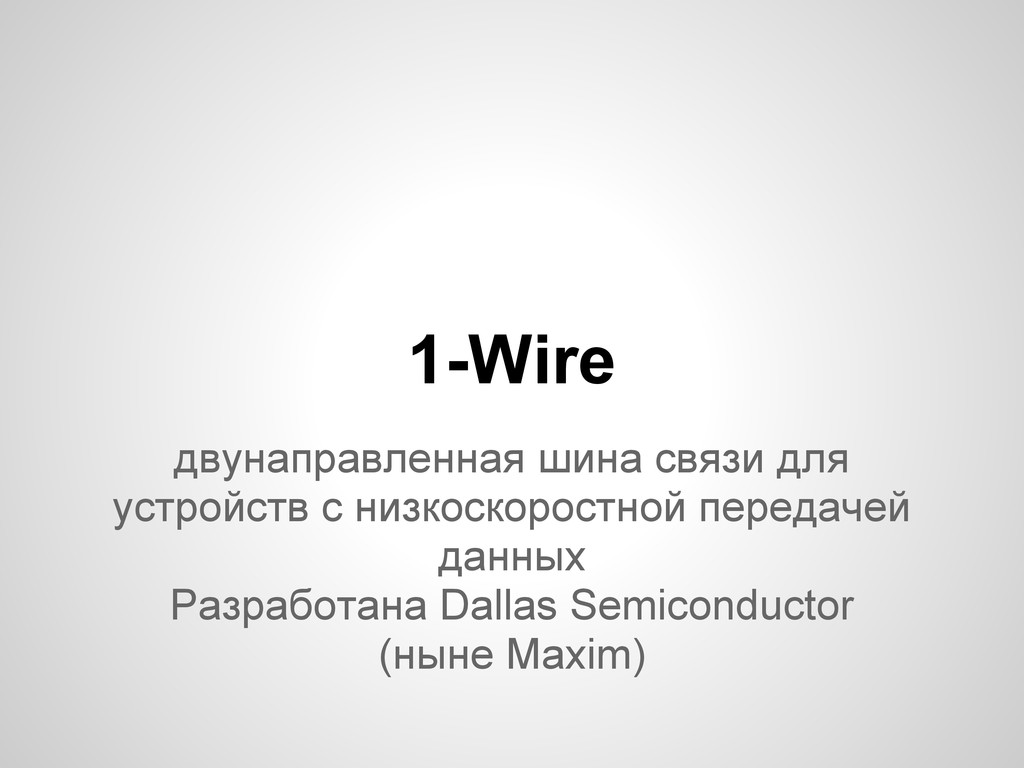

1. 1-Wire (один провод)
2. двунаправленная шина связи для устройств с низкоскоростной передачей данных Разработана Dallas Semiconductor (ныне Maxim) 1-Wire

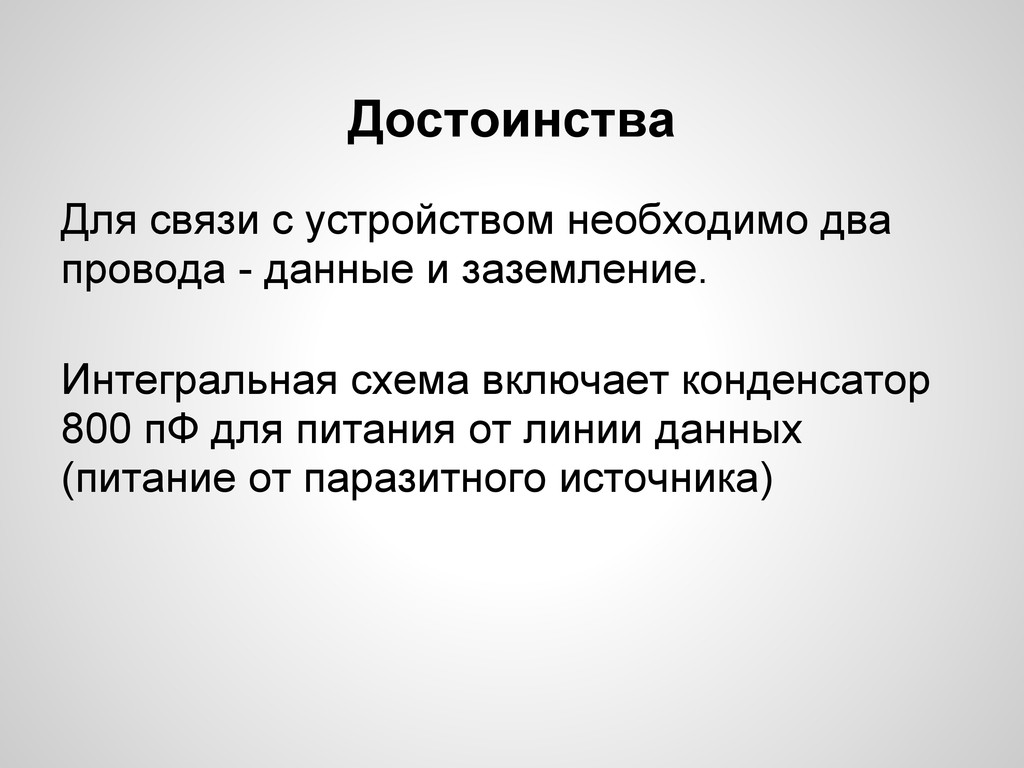

3. Для связи с устройством необходимо два провода - данные и заземление. Интегральная схема включает конденсатор 800 пФ для питания от линии данных (питание от паразитного источника) Достоинства

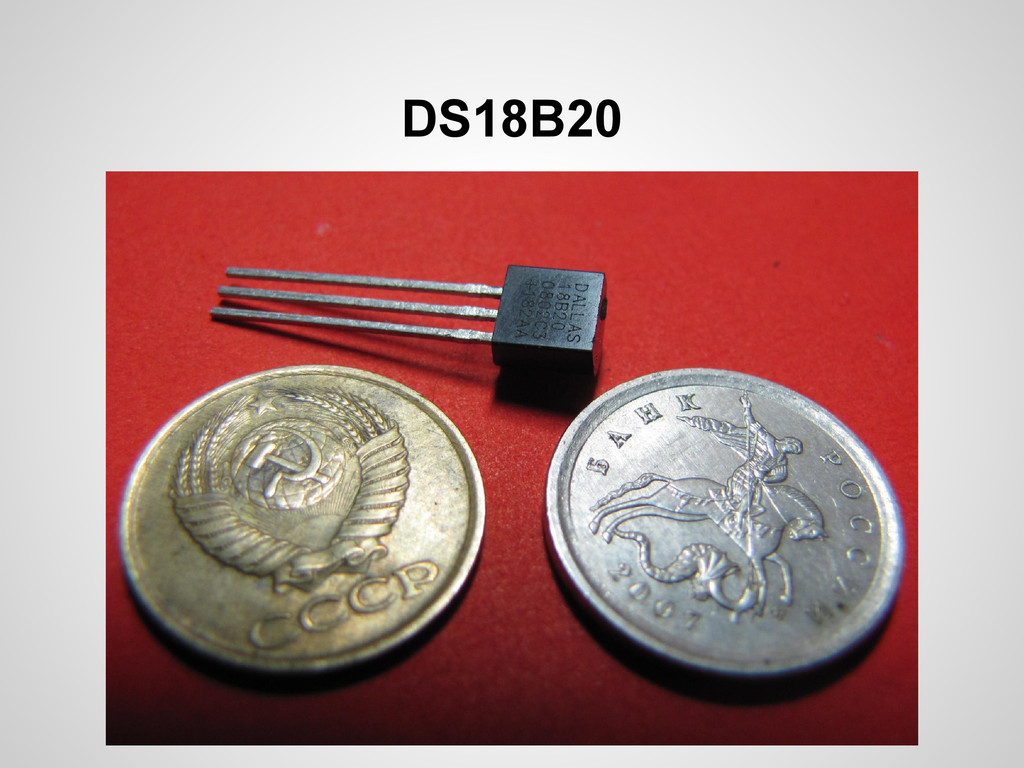

4. DS18B20

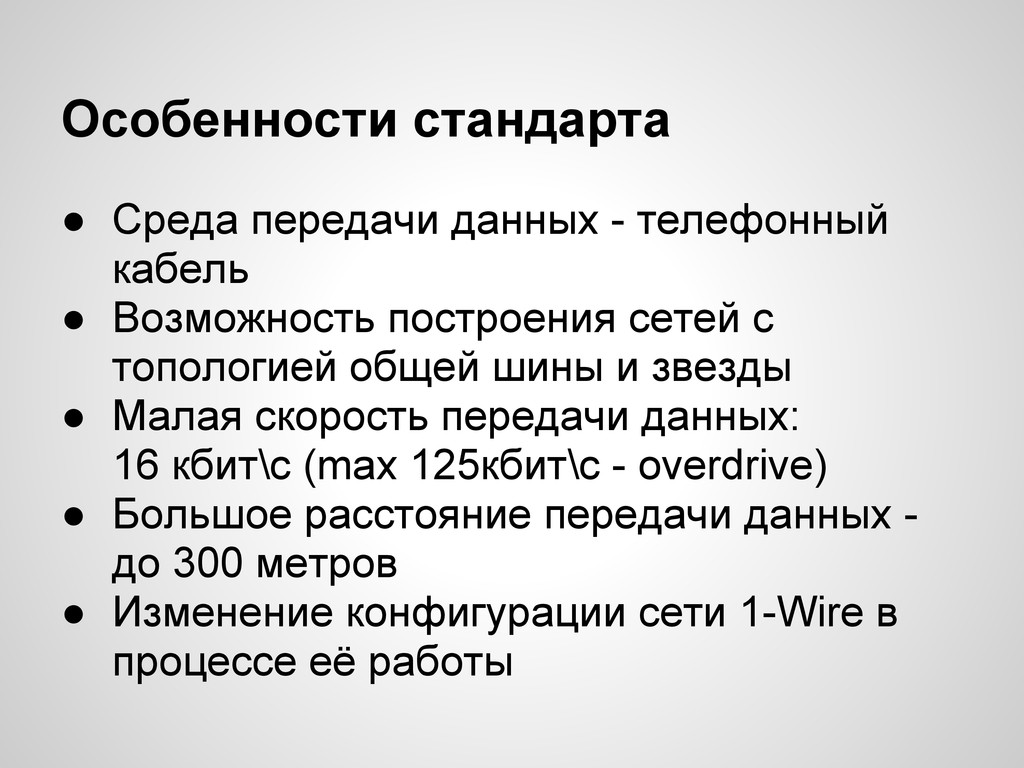

5. Особенности стандарта • Среда передачи данных - телефонный кабель • Возможность построения сетей с топологией общей шины и звезды • Малая скорость передачи данных: 16 кбит\с (max 125кбит\с - overdrive) • Большое расстояние передачи данных - до 300 метров • Изменение конфигурации сети 1-Wire в процессе её работы

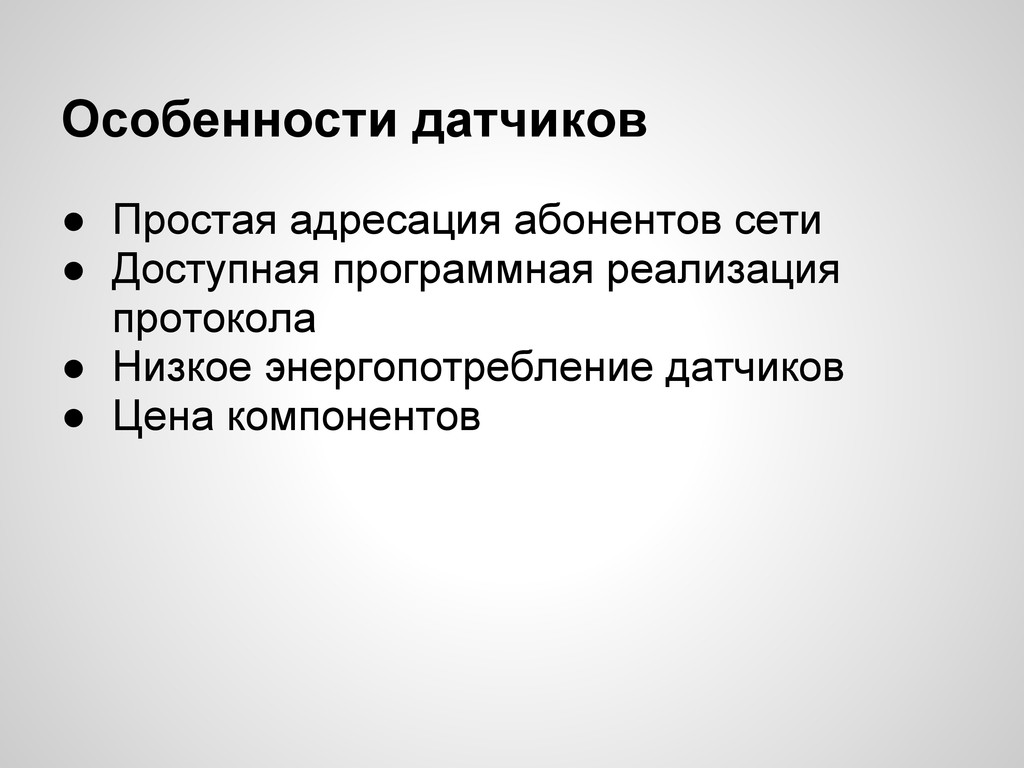

6. Особенности датчиков • Простая адресация абонентов сети • Доступная программная реализация протокола • Низкое энергопотребление датчиков • Цена компонентов

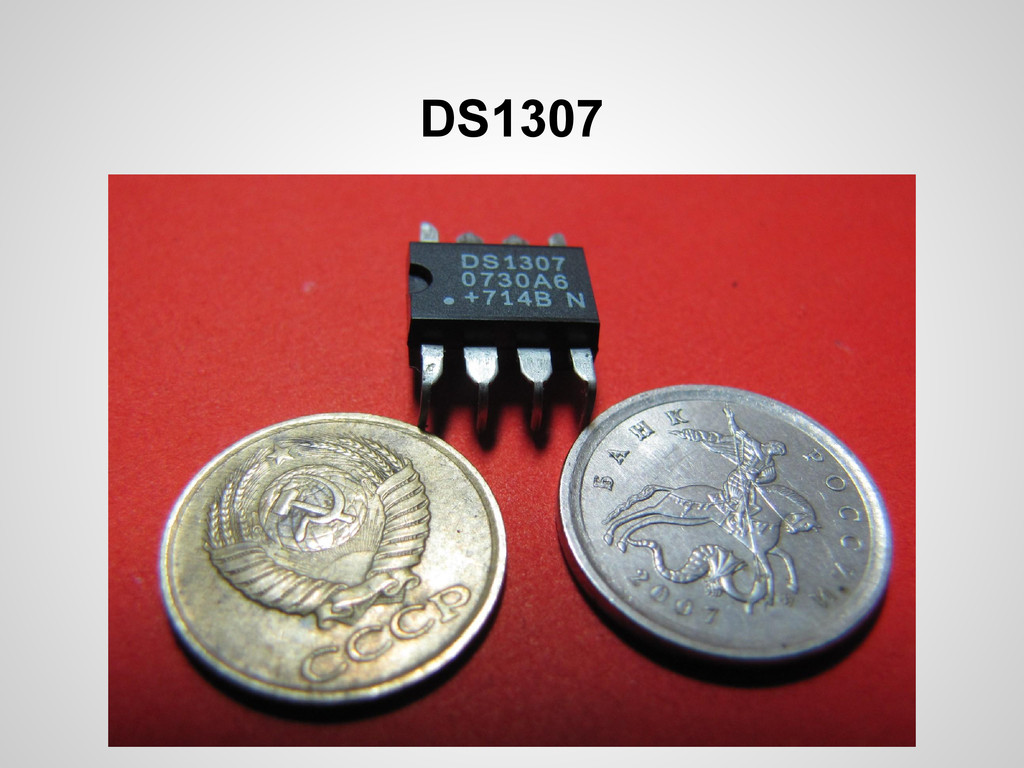

7. DS1307

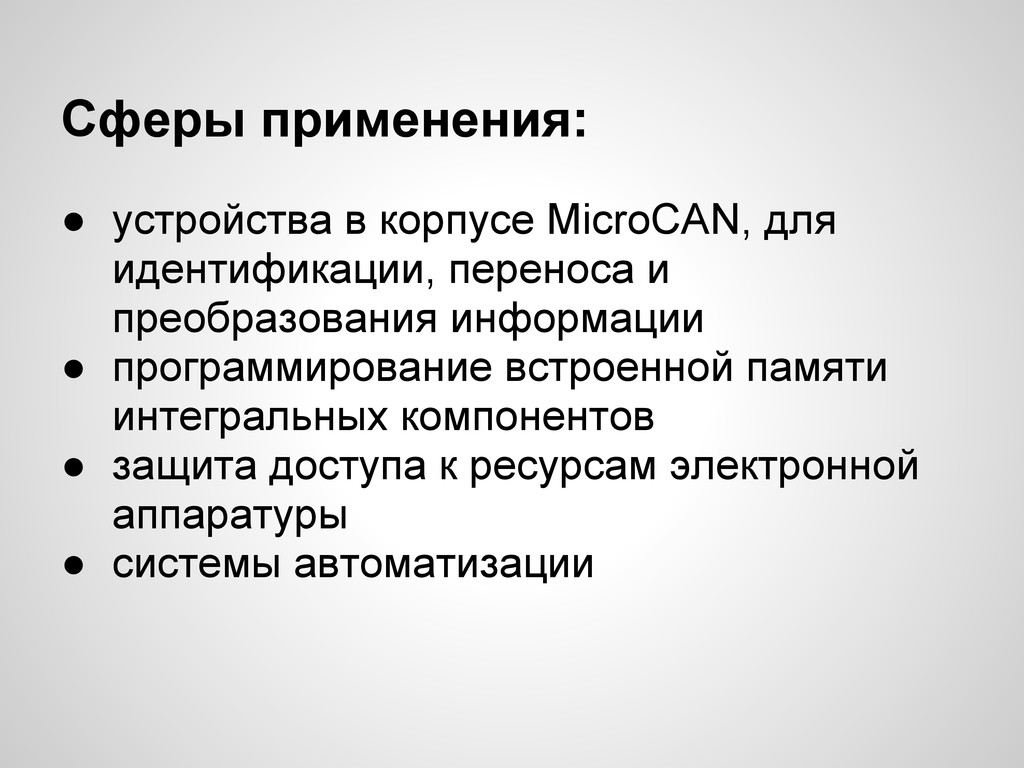

8. Сферы применения: • устройства в корпусе MicroCAN, для идентификации, переноса и преобразования информации • программирование встроенной памяти интегральных компонентов • защита доступа к ресурсам электронной аппаратуры • системы автоматизации

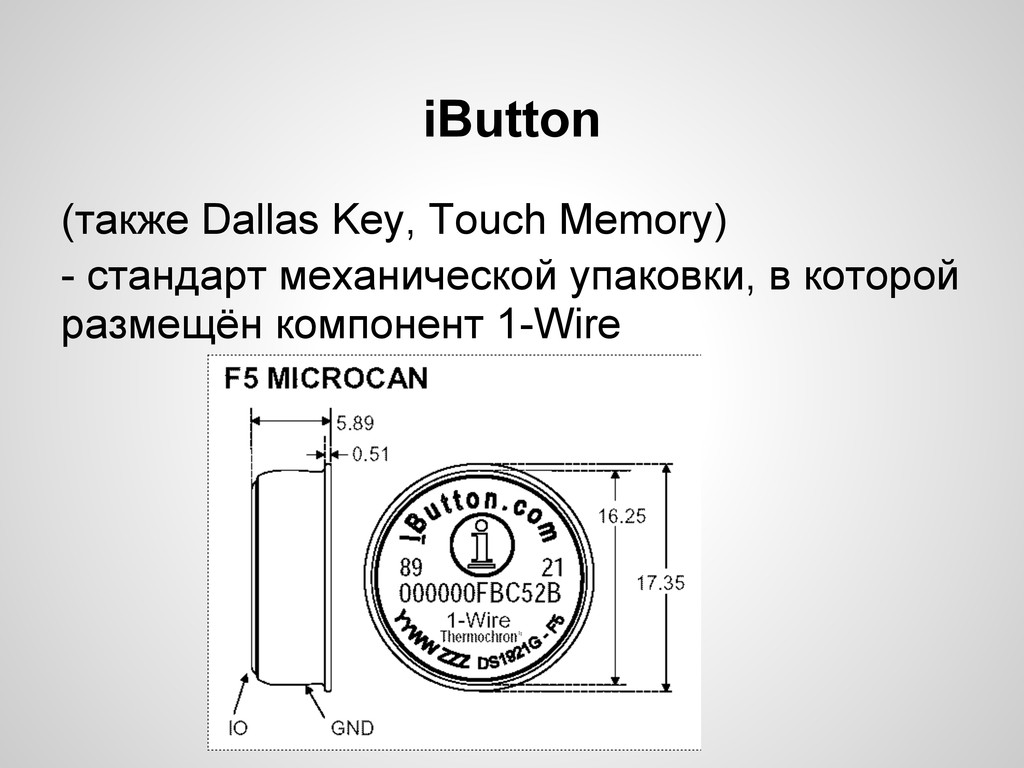

9. iButton (также Dallas Key, Touch Memory) - стандарт механической упаковки, в которой размещён компонент 1-Wire

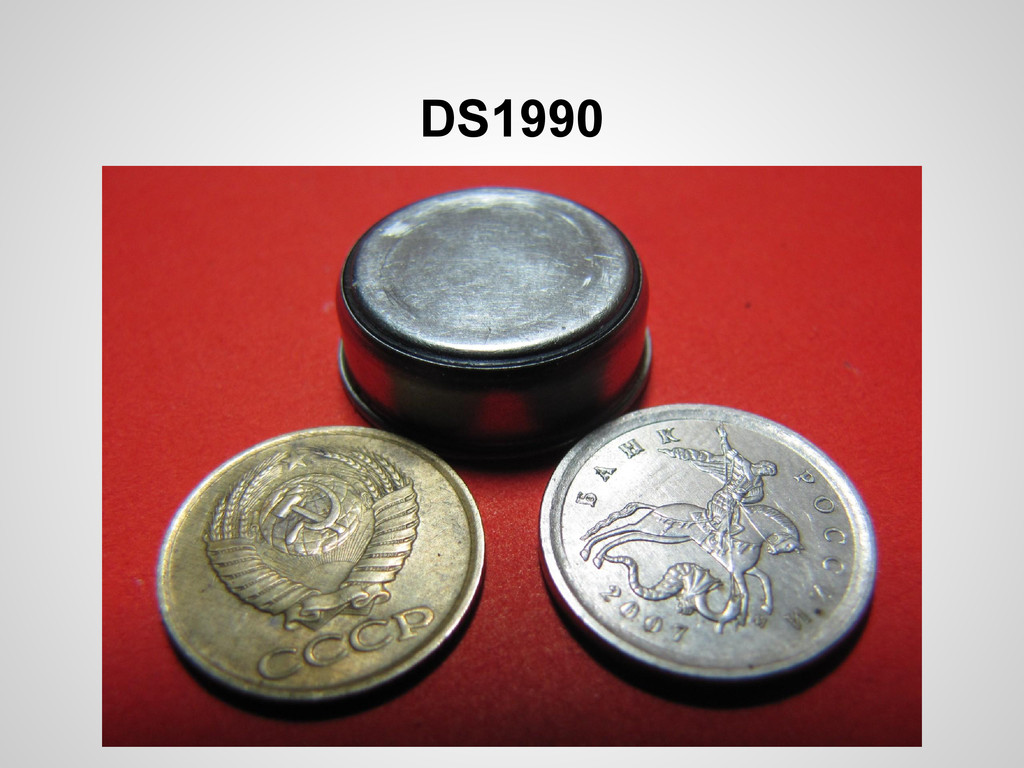

10. DS1990

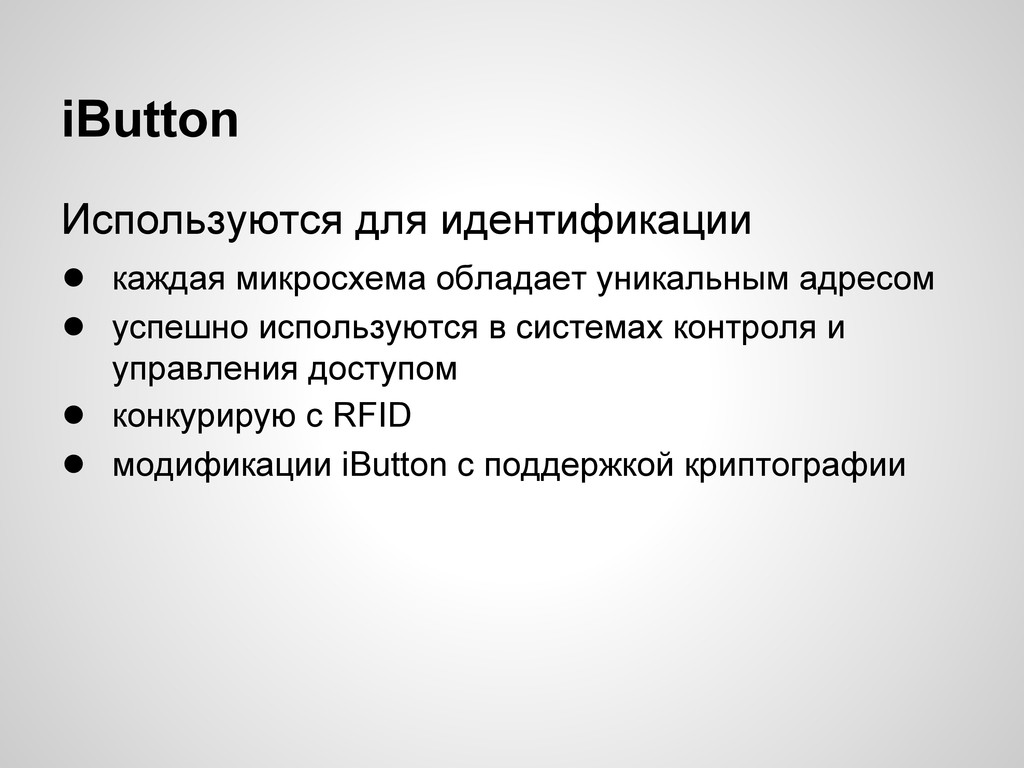

11. iButton Используются для идентификации • каждая микросхема обладает уникальным адресом • успешно используются в системах контроля и управления доступом • конкурирую с RFID • модификации iButton с поддержкой криптографии

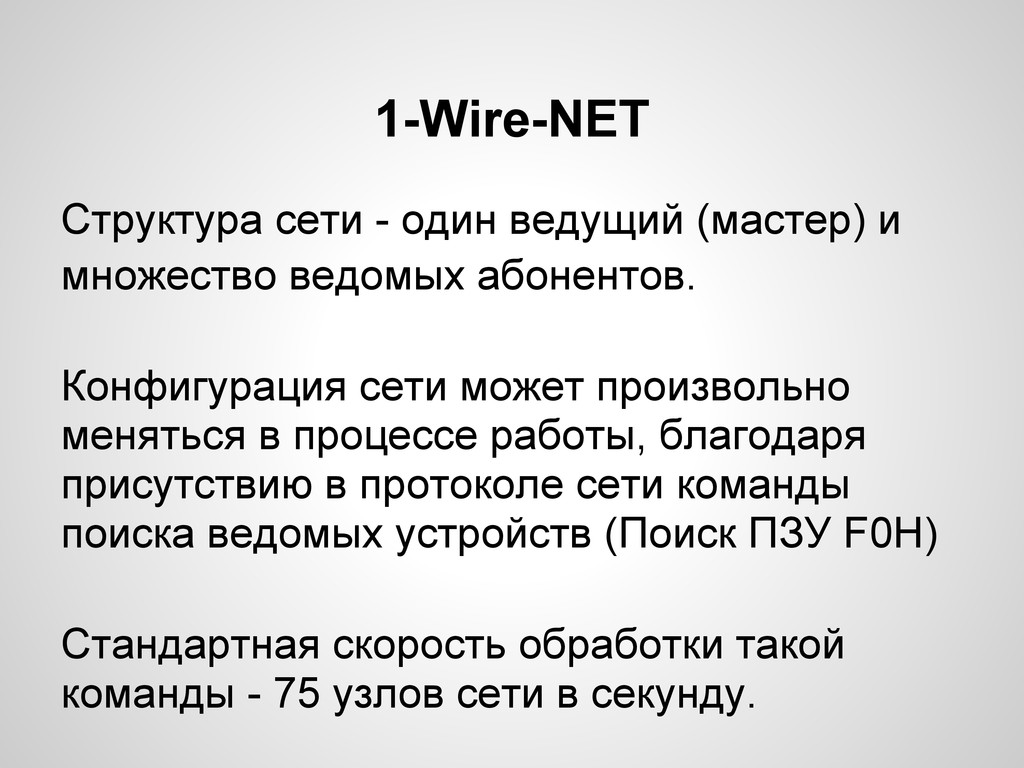

12. 1-Wire-NET Структура сети - один ведущий (мастер) и множество ведомых абонентов. Конфигурация сети может произвольно меняться в процессе работы, благодаря присутствию в протоколе сети команды поиска ведомых устройств (Поиск ПЗУ F0H) Стандартная скорость обработки такой команды - 75 узлов сети в секунду.

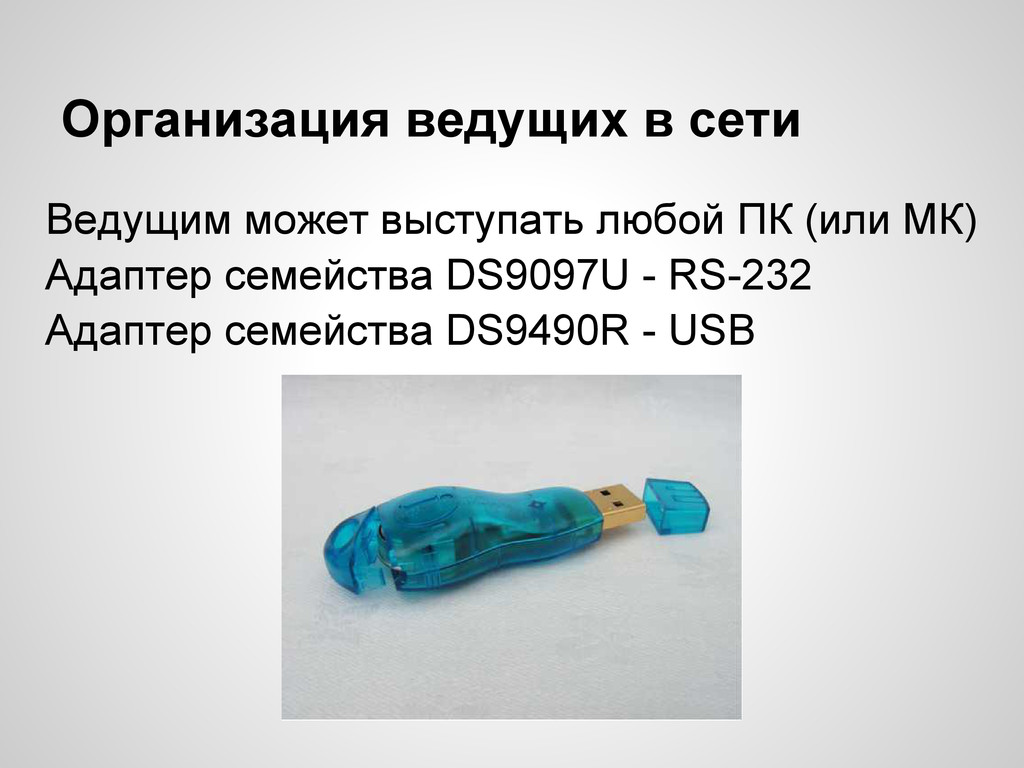

13. Организация ведущих в сети Ведущим может выступать любой ПК (или МК) Адаптер семейства DS9097U - RS-232 Адаптер семейства DS9490R - USB

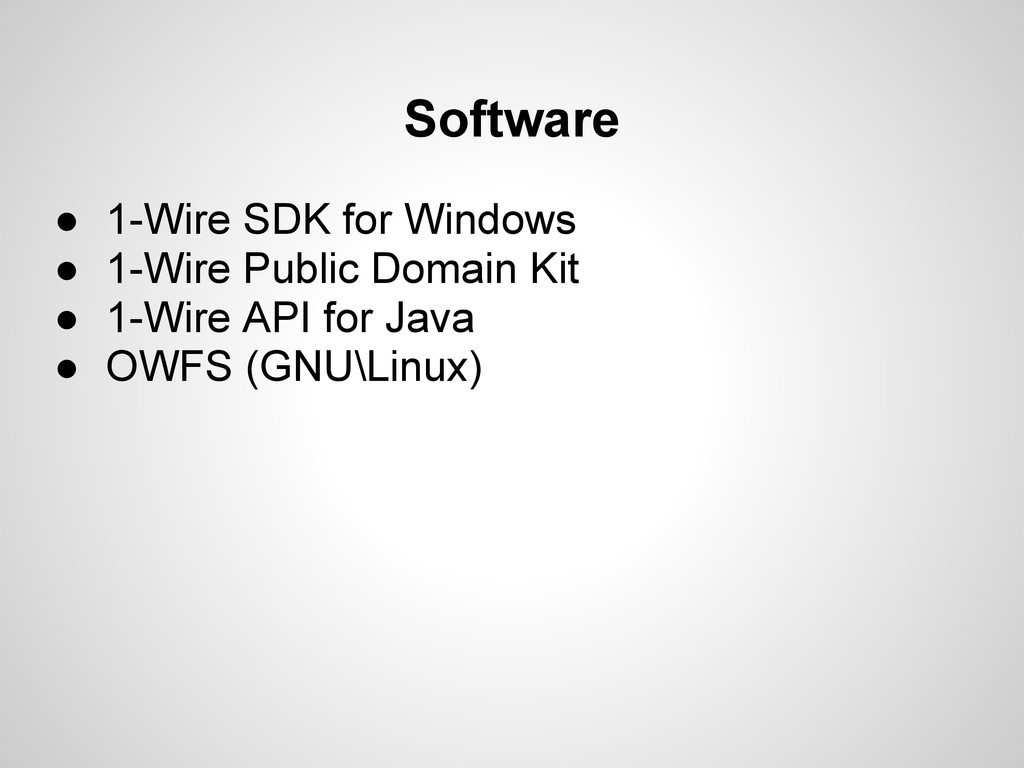

14. Software • 1-Wire SDK for Windows • 1-Wire Public Domain Kit • 1-Wire API for Java • OWFS (GNU\Linux)

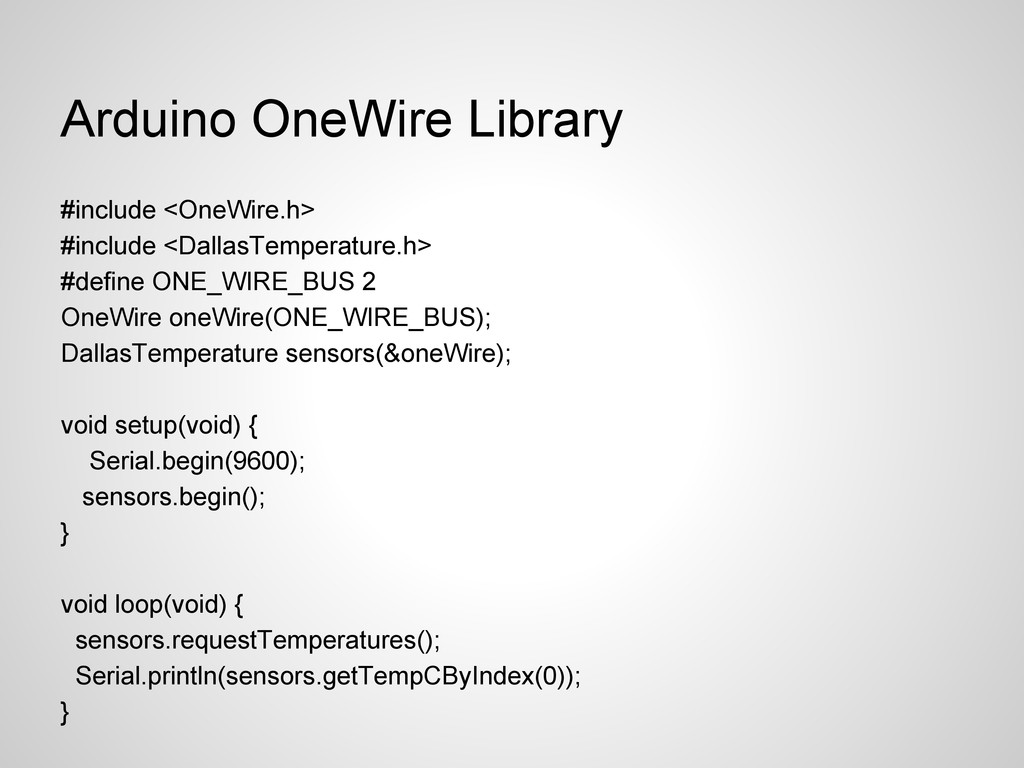

15. Arduino OneWire Library #include <OneWire.h> #include <DallasTemperature.h> #define ONE_WIRE_BUS 2 OneWire oneWire(ONE_WIRE_BUS); DallasTemperature sensors(&oneWire); void setup(void) { Serial.begin(9600); sensors.begin(); } void loop(void) { sensors.requestTemperatures(); Serial.println(sensors.getTempCByIndex(0)); }

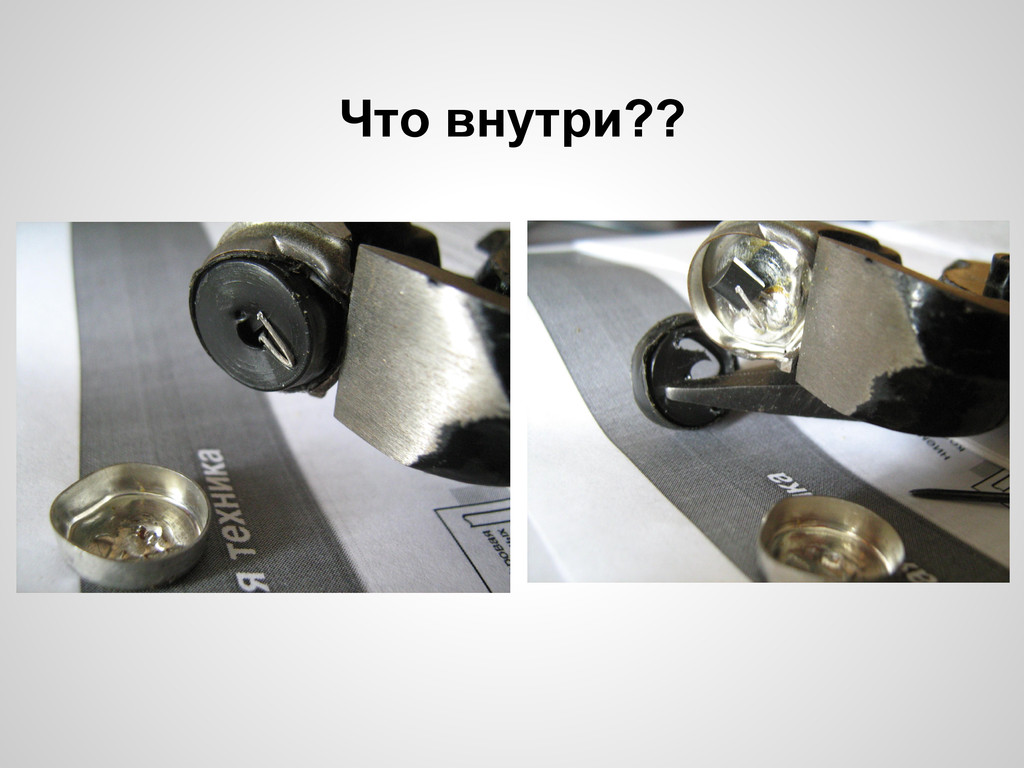

16. Что внутри??

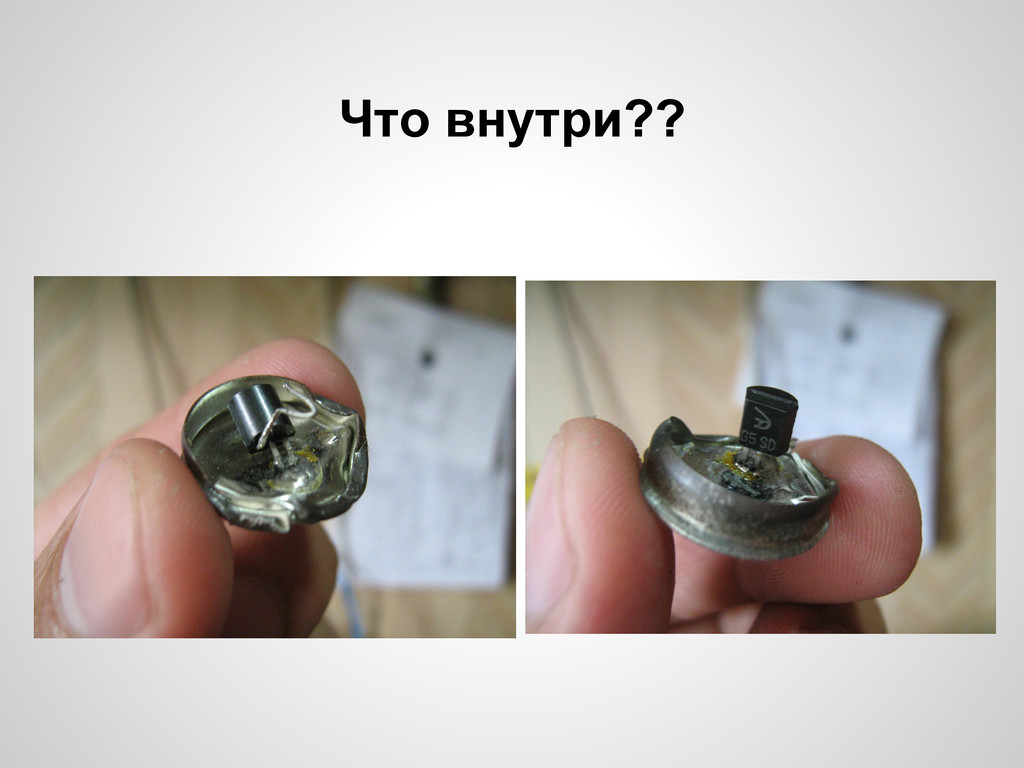

17. Что внутри??
18. ???
19. Спасибо за внимание
